NAVODILA ZA UPORABO HNS61320X BEKO

Najprej preberite priročnik za uporabo!

Spoštovana stranka,

Zahvaljujemo se vam, da ste se odločili za nakup izdelka Beko. Upamo, da boste dosegli najboljše rezultate vašega aparata, ki je bil izdelan z visoko kakovostjo in najsodobnejšo tehnologijo. Zaradi tega pred uporabo naprave natančno preberite celoten uporabniški priročnik in vse druge priložene dokumente in jih shranite kot referenco za nadaljnjo uporabo. Če napravo predate komu drugemu, mu predajte še uporabniški priročnik. Upoštevajte navodila ter vse informacije in opozorila v uporabniškem priročniku.

Ne pozabite, da lahko ta uporabniški priročnik velja tudi za druge modele. Razlike med posameznimi modeli so natančno navedene v priročniku.

Pomen Simbolov

Naslednji simboli so uporabljeni v različnih razdelkih tega uporabniškega priročnika:

Pomembne informacije in koristni nasveti za uporabo.

OPOZORILO: Opozorila pred nevarnimi situacijami, ki zadevajo varnost življenja in premoženja.

Opozorilo za nevarnost požara

Opozorilo za električni udar.

Varnostni razred za zaščito pred električnim uda-rom.

1 Pomembna navodila za varnost in okolje

1.1 Splošna varnost

delovnih okoljih;

Pomembna varnostna navodi- – Kmečke hiše

la Pozorno preberite in hrani-- Stranke v hotelih in drugih te za referenco v prihodnje Ta stanovanjskih okoljih;

razdelek vsebuje varnostna na- – Garni hoteli.

vodila, ki vam bodo pomagala zaščititi pred nevarnostjo požara, električnega udara, izpostavljenosti mikrovalovne energije

osebnih poškodb ali materialne škode. Neupoštevanje teh navodil lahko razveljavi kakršno ko garancijo.

- Napravo uporabljajte samo za predvideni namen, kot je opisano v tem priročniku.

Proizvajalec ne more biti odgovoren za škodo, nastalo zaradi nepravilne namestitve ali zlorabe izdelka.

- Beko izdelki ustrezajo veljavnim Otroci od 8. leta starosti ter varnostnim standardom; v pri-osebe z zmanjšanimi telesnimi, meru kakršnih koli poškodb na zaznavnimi ali duševnimi spo-napravi ali napajalnem kablu, jil sobnostmi ali s pomanjkanjem mora popraviti ali zamenjati pro izkušenj in znanja lahko napravo dajalec, servisni center ali speci-uporabljajo le, če so pod nadzoalist in pooblaščeni servis, da serom ali pa so prejele ustrezna izognete kakršni koli nevarnosti navodila glede varne uporabe Neustrezna ali nekvalificirana naprave in razumejo nevarnosti, popravila so lahko nevarna in ki so povezane z njeno uporabo. povzročijo tveganje za uporab-Otroci se ne smejo igrati z napnika. Čiščenje in vzdrževanje

- Ta aparat je namenjen za upo- uporabnikov ne smejo izvajati rabo v gospodinjskih in podobnilotroci brez nadzora.

aplikacijah, kot so:

– Kuhinjske površine osebja vporno površino kuhalnih plošč na trgovinah, pisarnah in drugih kuhalni plošči in najnižjim delom

1 Pomembna navodila za varnost in okolje

izdelka mora biti najmanj 65 cmdoločijo pristojni organi o odva-

- Če navodila za vgradnjo plinskejnu izpušnega zraka (to opokuhalne plošče določajo večjozorilo ne velja za uporabo brez razdaljo, je to treba upoštevati. ventilacijske cevi).

- Prepričajte se, da vaše napa-jalno omrežje ustreza podatkom navedenim na tipski plošči nap-rave.

- Naprave nikoli ne uporabljajt če sta električni kabel ali naprava poškodovana.

- Preprečite poškodbe napajal-nega kabla, tako da ga ne stis-nete, upognete ali drgnete po ostrih robovih. Električni kab hranite stran od vročih površin

in odprtega ognja.

- Napravo uporabljajte samo ozemljeno vtičnico.

- OPOZORILO: Naprave ne priključujte na električno omrežje, dokler namestitev n popolnoma končana.

- Napravo namestite tako, da je vtič vedno dostopen.

- Ne dotikajte se svetilk, če so žl dolgo obratovale. Lahko vam opečejo roke, saj bodo vroče.

- Upoštevajte predpise, ki jih

- Upravljajte z napravo, poten ko na kuhalno ploščo postavite lonec, ponev itd., V nasprotnem primeru lahko visoka toplota povzroči deformacijo v nekaterih delih izdelka.

- Preden vzamete lonec, ponev itd., Izklopite kuhalno ploščo.

- Na kuhalni plošči ne puščajte vročega olja. Ponev z vročim oljem lahko povzroči samo zgo-revanje.

- Bodite pozorni na zavese in prev-leke, saj se lahko olje med ku-hanjem hrane, kot je krompirček, vname.

- Mastni filter morate zamenjati vsaj mesečno. Ogljikov filter je treba zamenjati vsaj vsake 3 mesece.

- Izdelek je treba očistiti v skladu navodili za uporabo. Če čiščenje ni bilo izvedeno v skladu z navodili za uporabo, lahko pride do nevarnosti požara.

1 Pomembna navodila za varnost in okolje

• Namesto trenutnega filtra ne uporabljajte filtrov, ki niso od-porni na ogenj.
• Uporabljajte samo originalne dele ali dele, ki jih priporoča pro- izvajalec.
• Izdelka ne uporabljajte brez filtra in ne odstranjujte filtrov med de-lovanjem izdelka.
• V primeru, da se začne plamen, izklopite napajanje izdelka in ku-halne naprave.
• Če se začne plamen, ga pokrijte in nikoli ne uporabljajte vode za gašenje.
• Napravo izklopite pred vsakim čiščenjem in ko je ne uporabljate.
• Negativni tlak v okolju ne sme presegati 4 Pa (4 x 10 barov), medtem ko napa za električno kuhalno ploščo in naprave deluje na drugi vrsti energije, vendar elektrika deluje hkrati.
  • V okolju, kjer uporabljate aparat, mora biti izpuh naprav, ki delujejo na kurilno olje ali plin, na primer grelec za prostore, popol-noma izoliran ali naprava mora biti hermetičnega tipa.

- Pri priključitvi ventilacijske cevi uporabljajte cevi s premerom 120 ali 150 mm. Cevni priključek mora biti čim krajši in imeti čim manj komolcev.

• Nevarnost zadušitve!

Embalažni material hranite izven dosega otrok.

- POZOR: Pri uporabi s kuhars-kimi napravami lahko dostopni deli postanejo vroči.

- Izhodna cev izdelka ne sme biti povezana z zračnimi kanali, ki vključujejo drug dim.

- Prezračevanje v prostoru morda ni zadostno, če se napa za električno kuhalno ploščo uporablja hkrati z napravami, ki delujejo na plin ali druga goriva (to ne velja za naprave, ki v prostor odvajajo samo zrak).

- Predmeti, postavljeni na izdelek, lahko padejo. Na izdelek ne pos-tavljajte nobenih predmetov.

- OPOZORILO: Pred namestitvijo Nape odstranite zaščitne folije.

- Nikoli ne puščajte visoko odp-rtega ognja pod napo, ko deluje

1 Pomembna navodila za varnost in okolje

- Friteze z globoko vsebnostjo maščobe je treba med uporabo nenehno nadzorovati: pregreto olje lahko vname plamen.

1.2 Skladnost z direktivo OEEO in odstranjevanjem odpadnih izdelkov:

Izdelek je v skladu z direktivo EU OEEO (2012/19/EU). Izdelek vsebuje simbol za razvrstitev odpadne električne in elektronske opreme (OEEO).

Ta simbol označuje, da ta izdelek ne sme biti odložen skupaj z ostalimi gospodinjskimi odpadki po poteku roka trajanja. Uporabljeno napravo je treba vrniti v pooblaščeni zbirni center za reciklažo električnih in elektronskih naprav. Več o zbirnih sistemih lahko najdete, će kontaktirate vaše lokalne oblasti ali distributerje od katerih ste nakupili vaš izdelek. Vsako gospodinjstvo igra po-membno vlogo v prenovi in reciklaži stare naprave. Ustrezno odlaganje uporabljene naprave pomaga pri varstvu pred morebitnimi negativnimi vplivi na okoljevarstvo in zdravje človeka.

Izdelek, ki ste ga kupili, je v skladu z direktivo EU RoHS (2011/65/EU). Ne vsebuje škodljivih in pre-povedanih materialov, ki so navedeni v direktivi.

1.4 Podatki o embalaži

Embalaža izdelka je izdelan iz materiala, ki ga je mogoče reciklirati, v skladu z našimi nacionalnimi okoljskimi predpisi. Embalažnega materiala ne odlagajte skupaj z gospodinjskimi ali drugimi odpadki. Odnesite ga na zbirna mesta za embalažni material, ki so jih določile lokalne oblasti.

2 Splošen videz

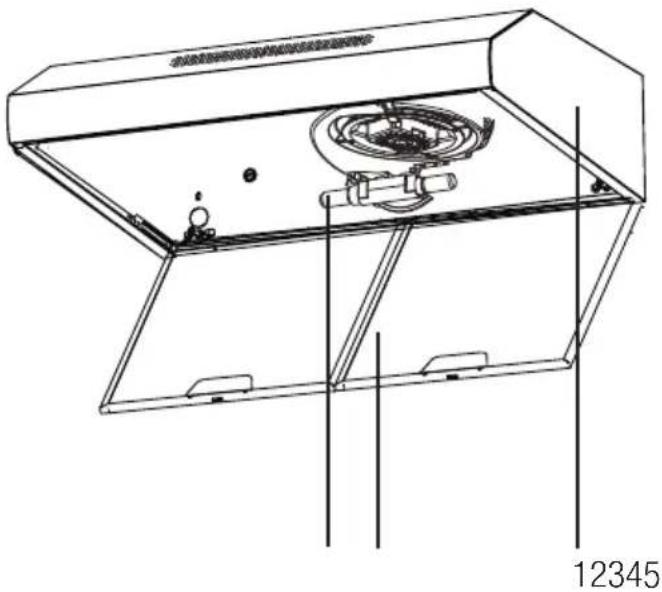

2.1 Pregled

1. Glavno ohišje
2. Aluminijasti maščobni filter
3. Osvetlitev
4. Upravljalna plošča
5. Odvodni kanal

2.2 Tehnični podatki

Model HNS 61320 X
Napajalna napetost 220-240V ~ 50 Hz
Moč žarnice 2 x 4 W
Moč motorja 2 x 115 W
Pretok zraka – 3. stopnja 380 m3/h
Izolacijski razred motorja	Razred F
Izolacijski razred Razred II

3 Uporaba aparata

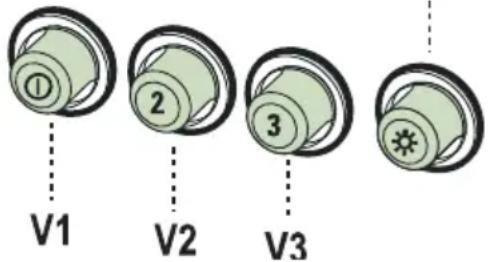

3.1 Upravljalna plošča

L
V1 : Gumb za hitrost	Vklopi motor pri hitrosti ena. Izklopi motor.
V2 : Gumb za hitrost	Vklopi motor pri drugi hitrosti.
V3 : Gumb za hitrost	Vklopi motor pri hitrosti tri.
L : Vklop/izklopluči	Vklopi in izklopi sistem osvetlitve.

• Odsesovalna napa je zasnovana izključno za domačo uporabo za odstranjevanje kuhinjskih vonjav.
• Nape ne uporabljajte v namene, za katere ni zasnovana.
• Ko napa deluje, pod njo ne sme biti visokega odprtega plamena.
• Prilagodite moč plamena tako, da je usmerjen samo na spodnjo stran posode in da ne sega navzgor po bočnih straneh.
• Friteze je treba med delovanjem neprekinjeno nadzorovati: pregreto olje se lahko vname.

3.2 Energijsko učinkovita uporaba

• Med delovanjem aparata prilagodite nastavitev hitrosti glede na količino pare in intenzivnost vonja, da zmanjšate porabo energije.
• V običajnih razmerah uporabljajte nizki hitrosti (1–2), pri veliki količini pare in močnem vonju pa uporabljajte visoko hitrost (3).

- Lučke na napi so namenjene osvetlitvi kuhal-nega mesta.

- Če jih uporabljate za osvetlitev prostora, lahko pride do nepotrebne porabe energije in neza-dostne osvetlitve.

• Če želite, da naprava porabi manj energije, jo nastavite na nizko hitrost.
• Naprava bo porabila manj energije, saj bo delovala učinkoviteje, če ji zagotovite zadosten dovod zraka.
• Če veste, da bo nastala večja količina pare, predhodno nastavite napravo na veliko moč sesanja. Tako zmanjšate porabo energije s krajšo uporabo naprave, saj bo imela zadosten dovod zraka.
• Posoda naj bo pokrita s pokrovi, da zmanjšate nastajanje pare.

3.3 Delovanje nape

• Aparat je opremljen z motorjem, ki ima različne hitrosti.
• Za boljšo učinkovitost priporočamo, da v običajnih razmerah uporabljate nizke hitrosti, pri veliki količini pare in močnem vonju pa visoko hitrost.
• Aparat lahko vklopite tako, da pritisnete gumb za nastavitev želene hitrosti. (V1, V2, V3)
• Za osvetlitev kuhalnega mesta pritisnite lučko. (L)

3.4 Zamenjava žarnice

• Pred zamenjavo žarnic odklopite napajanje nape.
• Ne dotikajte se žarnic, ko so vroče.
• Zamenjane žarnice se ne dotikajte neposredno z rokami.

Žarnice so na voljo pri pooblaščenih serviserjih.

Uporaba aparata

Žarnica

Moč žarnice 4 W

Držalo/vtičnica E14

Napetost žarnice 220 - 240 V

Koda ILCOS D R B B / F - 4 - 2 2 0 - 240-E14-35/100

Velikost 37x100 mm

Svetlobni tok 400 lm

Korelirana barvna 3000 K temperatura

Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti "F".

3.5 Delovanje s priklopom na dimni kanal

• Para se odvaja skozi dimni
  kanal, ki je pritrjen na priključno glavo nape.
  •Premer dimnega kanala mora
  biti enak kot obroč priklopa. V
  vodoravni postavitvi mora imeti cev naklon nekoliko navzgor (okrog 10°), da zrak z lahkoto zapusti prostor.

- Zrak se filtrira skozi ogleni filter in ponovno kroži po prostoru. Ogljikov filter se uporabi, ko v hiši ni mogoče uporabiti dimnega kanala.

- Pri uporabi brez dimnega kanala odstranite lo-pute v adapterju dimnega kanala.

• Odstranite aluminijasti filter za maščobo. Da namestite ogleni filter, ga namestite na oznake tako, da ga na vsaki strani ohišja nape postavite na plastičen del. Zategnite ga tako, da ga obrnete desno ali levo.
• Zamenjajte aluminijasti filter za maščobo

4 Čiščenje in vzdrževanje

Napravo je treba redno čistiti in vzdrževati. Če ne čistite naprave, bo to negativno vplivalo na nje-no življenjsko dobo. Za čiščenje in vzdrževanje upoštevajte navodila, ki so navedena v priročniku.

Pred čiščenjem in vzdrževanjem odklopite aparat, izklopite glavno stikalo ali izklopite varovalko, ki napaja napo.

Če ne upoštevate navodil v zvezi s čiščenjem aparata in zamenjavo filtrov, lahko pride do nevarnosti požara. Priporočamo, da zato upoštevate smernice, navedene v tem priročniku. Proizvajalec ne odgovarja za nikakršne poškodbe motorja ali požare, ki nastanejo zaradi nepravilne uporabe.

Za čiščenje uporabljajte samo krpo, navlaženo z nevtralnim tekočim detergentom. Za čiščenje ne uporabljajte orodja ali pripomočkov. Ne uporabljajte abrazivnih sredstev. Ne uporabljajte alkohola.

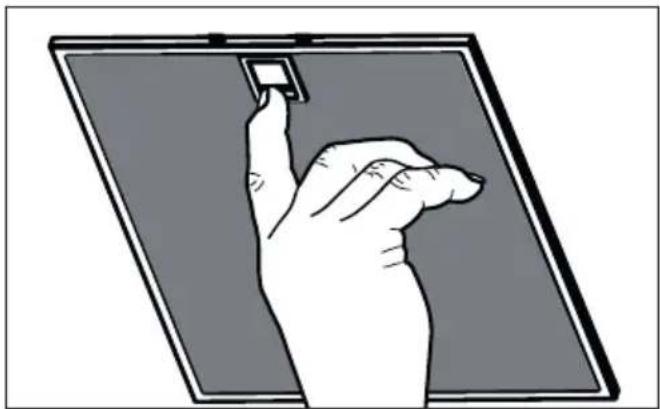

4.1 Čiščenje aluminijastega maščobnega filtra

Ta filter prestreza maščobne delce v zraku. Priporočamo, da pri običajni uporabi očistite filter enkrat na mesec. Pri tem postopku najprej ods-tranite maščobne filtre. Operite filtre s tekočim detergentom in jih izperite z vodo. Ko se posušijo, jih namestite nazaj. Aluminijasti maščobni filtri se lahko pri pranju razbarvajo. To je običajen pojav in takšnega filtra ni treba zamenjati.

Aluminijasti filter lahko perete v po-mivalnem stroju.

POZOR: V primeru običajne uporabe filter očistite enkrat na mesec.

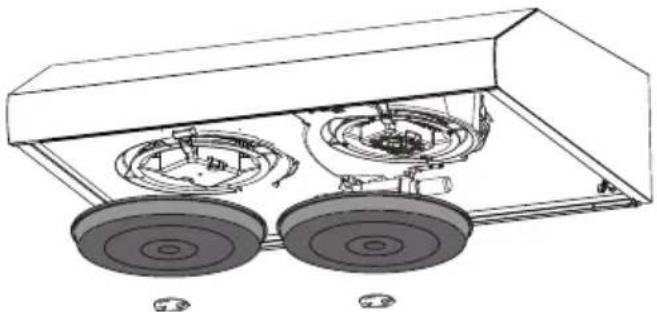

4.2 Zamenjava oglenega filtra (način kroženja zraka)

Napo je mogoče opremiti s filtrom z aktivnim ogljem. Ogleni filter se namesti samo, če napa ni priklopljena na odvodni kanal.

• Oglenega filtra nikoli ne perite.
• V vsakem primeru je treba ogleni filter zamenjati vsaj vsake tri me-sece.
• Ogleni filter je na voljo pri pooblaščenih serviserjih.

5 Namestitev aparata

OPOZORILO: Pred namestitvijo pre-berite varnostna navodila.

OPOZORILO: Če ne namestite vijakov ali pritrdite aparata v skladu s temi navodili, lahko pride do električnih nevarnosti.

Navodila za namestitev so navedena na strani 114.

Za montažo nape se obrnite na najbližji pooblaščeni servis.

Za pripravo lokacije in električne napeljave nape je odgovorna stranka.

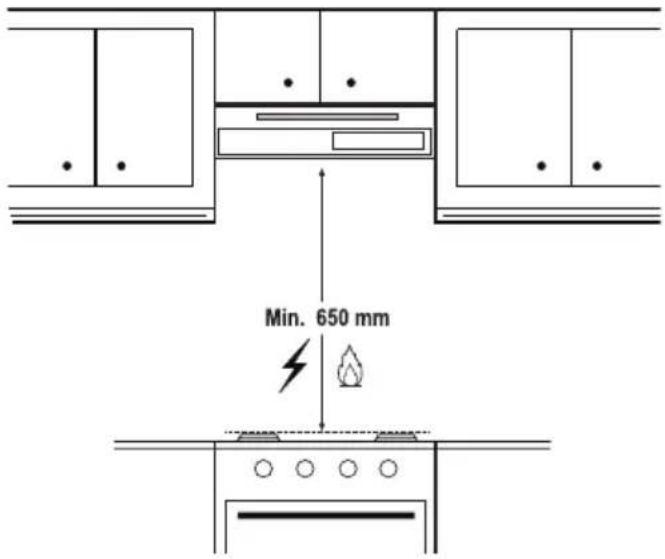

5.1 Položaj naprave

Min. 650 mm

• Razdalja med kuhalno ploščo in pokrovom mora biti upoštevana pred sestavljanjem. Meriti mora 65 cm.
• Razdaljo je treba izmeriti od površine rešetke plinskih gorilnikov, površine steklene električne kuhalne plošče.

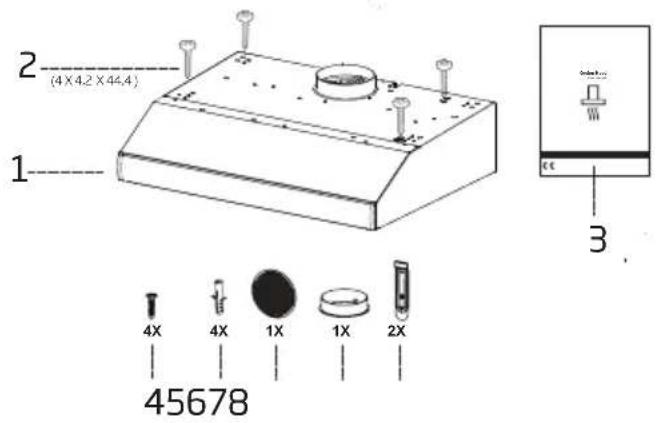

5.2 Dodatki za namestitev

2 (4×4.2×44.4) 1 3 4X 4X 1X 1X 2X 45678

1. Napa
2. Vijaki 4x4,2x44,4
3. Uporabniški priročnik

5.3 Shranjevanje

• Če naprave ne želite uporabljati dlje časa, jo skrbno shranite.
• Prepričajte se, da je naprava izključena iz omrežja, ohlajena in popolnoma suha.
• Napravo hranite na hladnem in suhem mestu.
• Napravo shranjujte izven dosega otrok.

• Med rokovanjem in prevozom prenašajte napravo v originalni embalaži. Embalaža napravo varuje pred fizičnimi poškodbami.
• Na napravo ali embalažo ne polagajte težkih bremen. Naprava se lahko poškoduje.
• Če vam naprava pade na tla, ne bo več delovala in je lahko trajno poškodovana.

6 Odpravljanje težav

Odpravljanje težav Vzrok Pomoč
Izdelek ne deluje. Preverite varovalko. Varovalka je morda pregorela, zamenjajte jo.
Izdelek ne deluje. Preverite električno povezavo. Omrežna napetost mora znašati od 220 do 240 V.
Izdelek ne deluje.	Preverite električno povezavo.	Preverite, ali delujejo drugi aparati v ku-hinji.
Osvetlitev ne deluje. Preverite električno povezavo. Omrežna napetost mora znašati od 220 do 240 V.
Osvetlitev ne deluje. Preverite stikalo lučke. Stikalo lučke mora biti v položaju "vklop".
Osvetlitev ne deluje. Preverite lučke. Lučke aparata ne smejo biti okvarjene.
Aparat ne vsesava dovolj zraka.	Preverite aluminijasti filter.	V običajnih razmerah je treba aluminijasti maščobni filter očistiti vsaj enkrat na me-sec.
Aparat ne vsesava dovolj zraka.	Preverite prezračevalni kanal.	Prezračevalni kanal mora biti v položaju "vklop".
Aparat ne vsesava dovolj zraka.	Preverite ogleni filter.	Običajno je treba ogleni filter v aparatih, ki so opremljeni z njim, zamenjati vsake 3 mesece.
