NAVODILA ZA UPORABO HCA92641BH BEKO

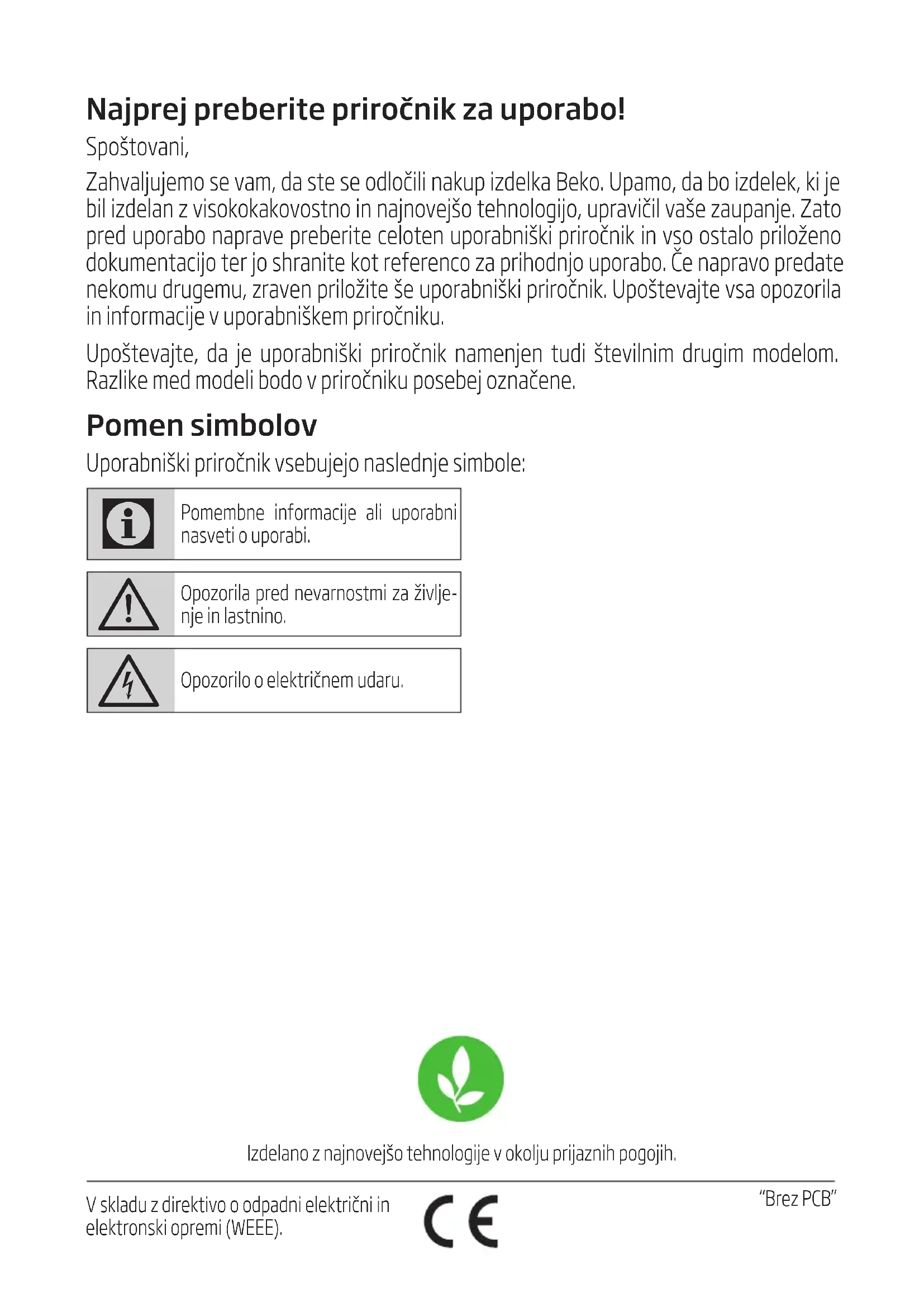

Le lampadine sono disponibili pres-so gli agenti autorizzati per l’assi-stenza.Najprej preberite priročnik za uporabo! Spoštovani, Zahvaljujemo se vam, da ste se odločili nakup izdelka Beko. Upamo, da bo izdelek, ki je bil izdelan z visokokakovostno in najnovejšo tehnologijo, upravičil vaše zaupanje. Zato pred uporabo naprave preberite celoten uporabniški priročnik in vso ostalo priloženo dokumentacijo ter jo shranite kot referenco za prihodnjo uporabo. Če napravo predate nekomu drugemu, zraven priložite še uporabniški priročnik. Upoštevajte vsa opozorila in informacije v uporabniškem priročniku. Upoštevajte, da je uporabniški priročnik namenjen tudi številnim drugim modelom. Razlike med modeli bodo v priročniku posebej označene. Pomen simbolov Uporabniški priročnik vsebujejo naslednje simbole:

Pomembne informacije ali uporabni nasveti o uporabi.

Opozorila pred nevarnostmi za življe- nje in lastnino.

Opozorilo o električnem udaru. V skladu z drektvo o odpadn elektrčn n elektronsk oprem (WEEE). “Brez PCB” Izdelano z najnovejšo tehnologije v okolju prijaznih pogojih.145 / SL Napa / Priročnik o uporabi

Pomembna navodila za varnost in okolje V tem poglavju so varnostna navo- dila za zaščito pred telesnimi po- škodbami in stvarno škodo. Če ne upoštevate navodil, postanejo ga- rancije nične.

• Vse inštalacije in popravila naro- čite pri pooblaščenem serviserju. Izdelovalec ni odgovoren za po- škodbe, ki nastanejo zaradi del, ki jih opravijo nepooblaščeni delavci.
• Naprava ni oblikovana in izdelana za osebe (tudi ne otroke) z zmanj- šanimi fizičnimi, senzornimi ali duševnimi zmožnostmi oziroma osebe s pomanjkljivimi izkušnjami in znanjem. Nadzirajte otroke in jim ne dovolite, da se igrajo z na- pravo.

1.1.1 Električna varnost

• Preden se lotite inštalacije, vzdrževanja, čiščenja in popravil, obvezno odklopite izdelek iz omre- žne napeljave.

• Naročite zamenjavo poškodova- nega električnega kabla pri izdelo- valcu, na poprodajnem servisu ali pri ustrezno usposobljenem de- lavcu (po možnosti elektrikarju) ali pri osebi, ki jo predlaga uvoznik, in tako preprečite nevarnosti.

• Če je naprava okvarjena, je ni do- voljeno uporabiti, dokler je ne popravi pooblaščeni serviser. Ne- varnost električnega udara.
• Ne napeljite napajalnega kabla v bližino grelnih plošč. Kabel se lahko vname, saj se hitro topi.
• V nobenem primeru ni dovoljeno priključiti nape, preden ne dokon- čate napeljave.
• Za najboljše rezultate ne sme biti zunanji prevodnik daljši od 4 m. V njem sta lahko največ 2 pravoko- tna (90°) kota; premer prevodnika mora biti min. ø120 mm.

• Pred vsemi intervencijami na zu- nanjih delih napravo odklopite.
• 1.1.2 Varnost izdelka • Uporabite lahko cev s premerom 120 mm ali 150 mm na cevni po- vezavi za dimne pline nape.
• Ne povežite na cevi za dimne pline, povezane na štedilnik, izpušne jaške ali cevi za dimne pline z od- prtim ognjem. Upoštevajte pravila, kot jih določijo organi, pristojni za odjem izpušnega zraka.
• Višina med površino spodaj na napi in površino zgoraj na štedil- niku/peči mora biti najmanj 65 cm.Napa / Priročnik o uporabi 146 / SL
• Nape ni dovoljeno upravljati, če niso nameščeni aluminijasti filtri; med upravljanjem aluminijastih filtrov ni dovoljeno odstraniti.
• Ne dotikajte se svetilke na napi, ki je gorela dalj časa. Na vročih po- vršinah svetilke si lahko opečete roko.
• Ne dovolite, da pod izdelkom gori odprt ogenj visoko. Delci na oljnem filtru se lahko vnamejo in filter za- gori.
• Grelne plošče odprite, šele ko nanje namestite ponve ali posode. Zaradi temperature, ki narašča, lahko posamezni deli izdelka spre- menijo obliko.

• Med cvrtjem se olje lahko vname. Zato previdno s krpami in zave- sami.
• Med cvrtjem ne zapuščajte štedil- nika; vrelo olje se lahko vname.
• Če nape ne očistite v določenem času, ustvarite nevarnost požara.

• Delajte zelo previdno in napo čis- tite z rokavicami na rokah.
• Svetujemo, da napravo zaženete nekaj minut pred začetkom kuhe, tj. počakate, da naprava doseže večjo moč sesanja. Tako bo moč sesanja neprekinjena in enako- merna, ko se bodo hlapi dvignili.
• Nape ne izključite še 15 minut po končani kuhi ali cvrtju, da očistite vse vonje in hlape, nastale med kuho, iz kuhinje.
• Medtem ko je napa vključena, predvsem ko je vključena nad plinskim štedilnikom, poskrbite za dobro prezračevanje.
• Ne povežite naprave na cevi za dimne pline, povezane na na- prave, ki niso električne. (Npr.: cev za dimne pline grelnika).

Pomembna navodila za varnost in okolje147 / SL Napa / Priročnik o uporabi

Pomembna navodila za varnost in okolje

• Izdelovalec ni odgovoren za po- škodbe, nastale zaradi nepravilne uporabe ali nepravilnega rokova- nja

o odpadni električni in elektronski opremi (WEEE) in odlaganje naprave Ta izdelek ne vsebuje škodljivih in prepo-vedanih materialov, ki so opisani v direk-tivi o omejitvi uporabe določenih nevar-nih snovi v odpadni električni in elek-tronski opremi (WEEE): izdajatelj T.R. Ministrstvo za okolje in urbanizem V skladu z direktivo o odpadni električni in elek-tronski opremi (WEEE). Ta izdelek je izdelan iz kakovostnih sestavnih de-lov in materialov, ki jih je možno ponovno uporabiti in so primerni za recikliranje. Zato odsluženega izdelka ne zavrzite med običajne gospodinjske odpadke. Odpeljite ga v center za ločeno zbiranje in recikliranje odpadnih električnih in elektronskih naprav. O najbližjem zbirnem centru se posvetuj-te na lokalnem pristojnem uradu. Varujte okolje in naravne vire: reciklirajte odpadne izdelke.

1.4 Podatki o embalaži

Ni-MH Embalaža je iz materiala, ki ga lahko reci-klirate, kot je določeno z veljavno lokalno zakonodajo. Embalaže ne zavrzite skupaj z običajnimi odpadki v gospodinjstvu ali drugimi odpadki; embalažo odnesite v center za ločeno zbiranje odpadkov po navodilu lokalnega pristojnega urada.Napa / Priročnik o uporabi 148 / SL

Vrednosti, označene na nalepkah na izdelku ali v spremljevalnih dokumentih so izmerjene v laboratorijih in v skladu z veljavnimi standardi. Te vrednosti so odvisne od obratovalnih in okoljskih pogojev.

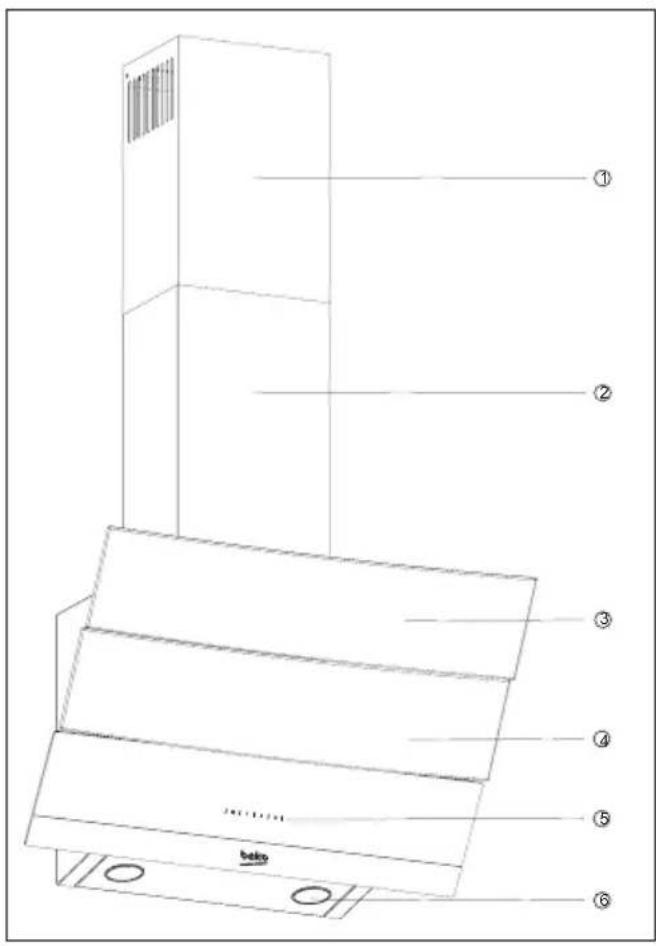

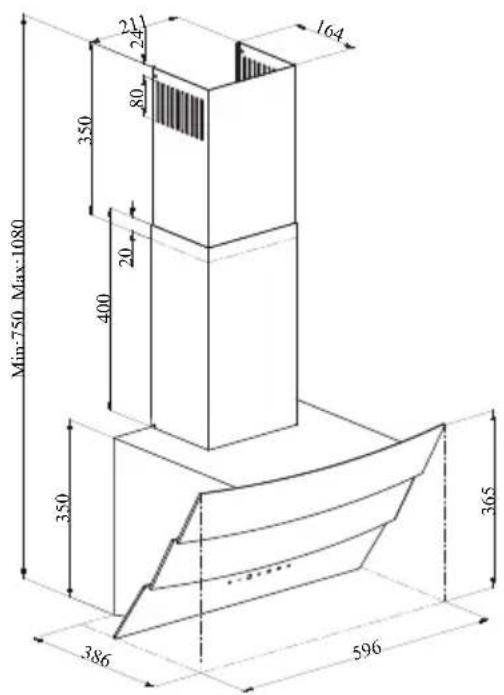

Tehnčne lastnost naprave (Slika 1)

Tehnične lastnosti naprave HCA 62640 B HCA 62640 BH HCA 62540 B HCA 92540 B Širina 596 mm 596 mm 596 mm 896 mm Globina 386 mm 386 mm 386 mm 393 mm Višina 750 mm /1080 mm 750 mm /1080 mm 750 mm /1080 mm 750 mm /1130 mm Napajalna napetost 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz Upravljanje 3 ravni 3 ravni 3 ravni 3 ravni Moč svetilke 2 x 3 W 2 x 3 W 2 x 3 W 2 x 3 W Cev za odvod zraka 120 / 150 mm 120 / 150 mm 120 / 150 mm 120 / 150 mm Zmogljivost 537 m³/h 537 m³/h 566 m³/h 593 m³/h Moč motorja 1 x 210 W 1 x 210 W 1 x 210 W 1 x 210 W Moč skupaj 216 W 216 W 216 W 216 W Neto teža 10,4 kg 10,4 kg 10,4 kg 13 kg Barva Črna Črna Črna Črna HCA 62641 BH HCA 62641 WH HCA 92641 BH HCA 92641 WH Širina 596 mm 596 mm 896 mm 896 mm Globina 386 mm 386 mm 393 mm 393 mm Višina 750 mm /1080 mm 750 mm /1080 mm 750 mm /1130 mm 750 mm /1130 mm Napajalna napetost 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz Upravljanje 3 ravni 3 ravni 3 ravni 3 ravni Moč svetilke 2 x 3 W 2 x 3 W 2 x 3 W 2 x 3 W Cev za odvod zraka 120 / 150 mm 120 / 150 mm 120 / 150 mm 120 / 150 mm Zmogljivost 638 m³/h 638 m³/h 648 m³/h 648 m³/h Moč motorja 1 x 210 W 1 x 210 W 1 x 210 W 1 x 210 W Moč skupaj 216 W 216 W 216 W 216 W Neto teža 10,4 kg 10,4 kg 13 kg 13 kg Barva Črna Bela Črna BelaNapa / Priročnik o uporabi 150 / SL Prosimo, o namestitvi nape se posvetujte na naj-bližjem pooblaščenem servisu.*Za pripravo mesta in električne inštalacije za na-mestitev izdelka je odgovoren kupec. Pozor! Ko napo namestite, z nje in površine cevi za dimni plin odstranite zašči-tno folijo (če je nameščena).Razdalja med površino spodaj na napi in površino zgoraj na grelni plošči mora biti najmanj 65 cm Električno povezavo naj vzpostavi strokovno usposobljen elektrikar.Napravo namestite tako, da lahko kadar koli in enostavno dosežete napajalni kabel (vtič, vtični- co). Velikosti so označene v mm.

3.1 Prključk za namesttev

1 x povezovalna plošča cevi za dimni plinPlastična cev za dimni plin 1 x Ø150 mmPlastični vmesnik za cev za dimni plin 1 x Ø120/150 mm

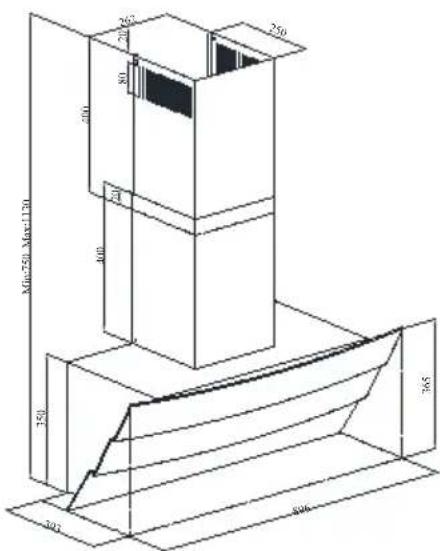

Min:750 Max:1080151 / SL Napa / Priročnik o uporabi V nadaljevanju so informacije, potrebne za pripra- vo mesta za namestitev nape.

Namesttev napraveNapa / Priročnik o uporabi 152 / SL

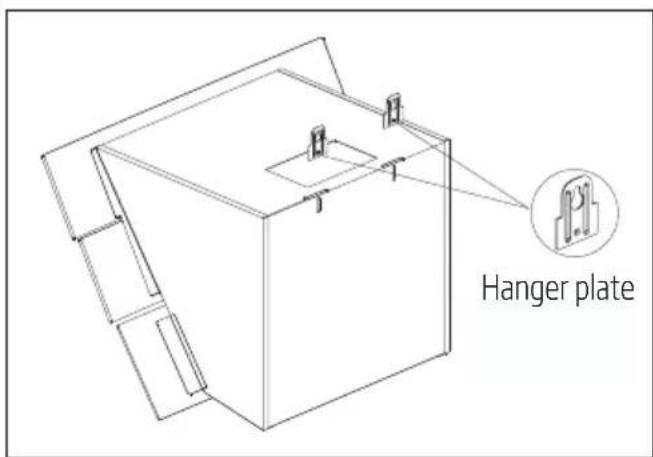

Namesttev naprave (Slika 4 - 60) (Slika 4 - 90)153 / SL Napa / Priročnik o uporabi

Namesttev napraveNapa / Priročnik o uporabi 154 / SL

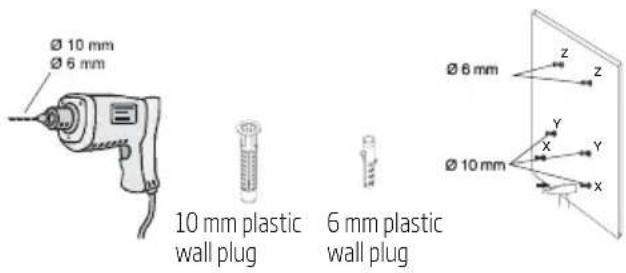

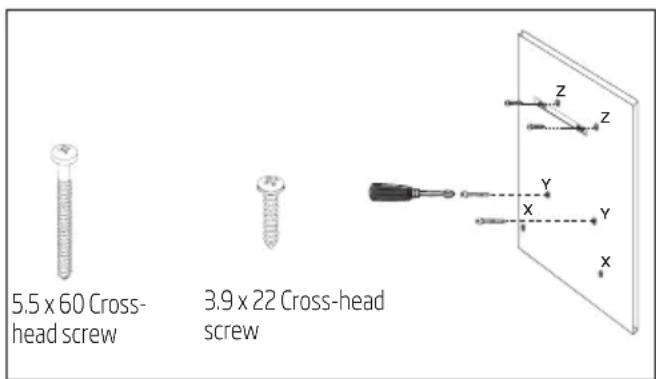

3.2.2 Zabjanje stenskh vtčev

Zabijte stenske vtiče Ø 10 mm (X,Y) v odprtini, izvrtani za vijake nosilca. Zabijte stenska vtiča 2 x Ø 6 mm (Z) v odprtini, izvrtani s svedrom Ø6 mm za povezovalno ploščo za zunanjo cev za dimni plin. (Slika 5)

Napa / Priročnik o uporabi

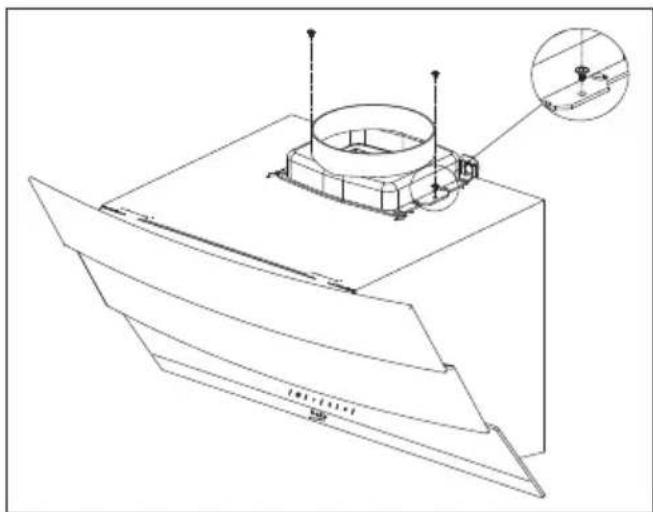

3.3 Namesttev cev za dmn

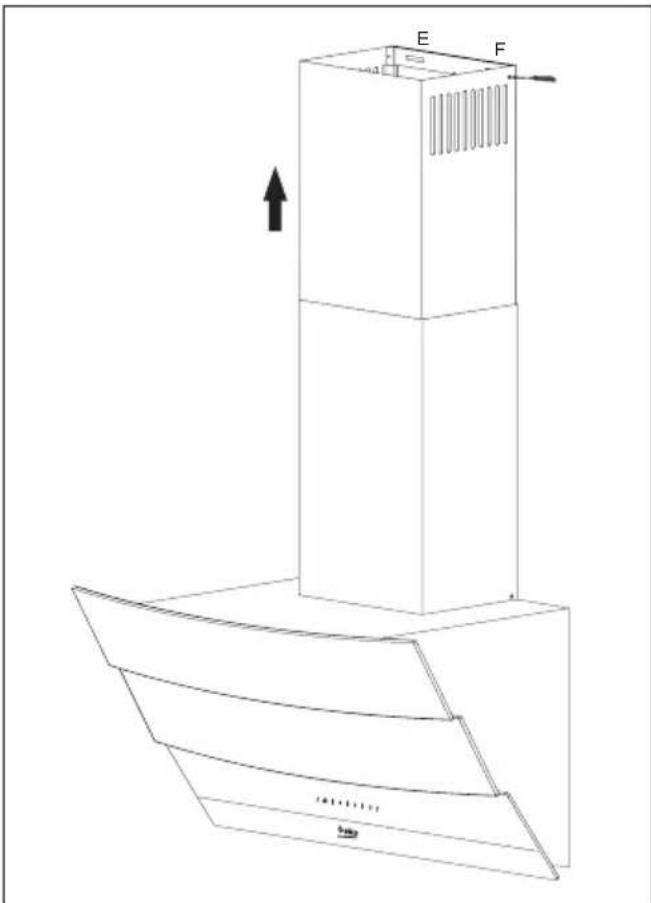

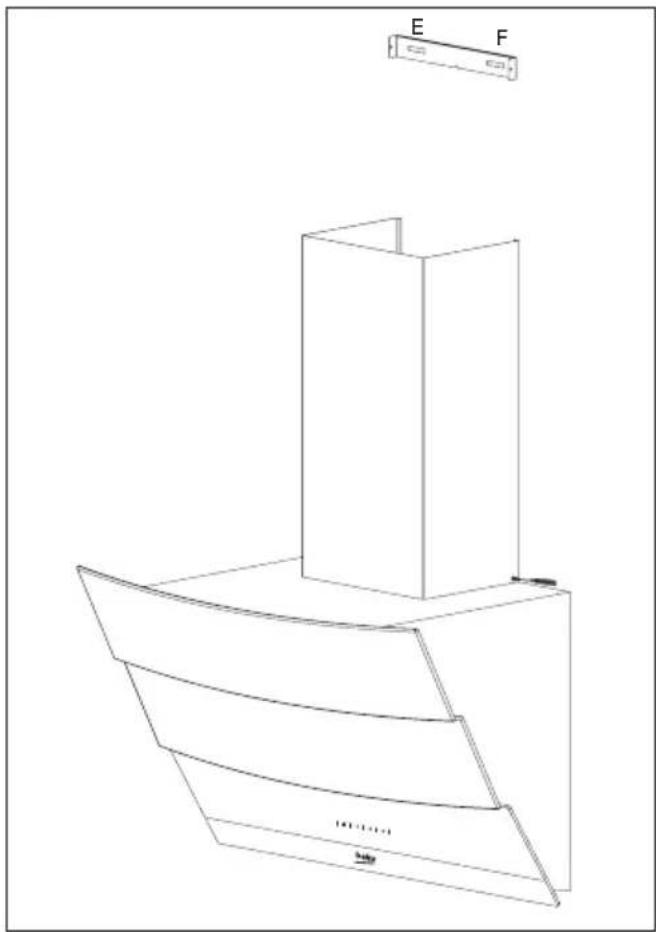

pln nape Preden se lotite inštalacije cevi za dimni plin, odklopite izdelek iz omrežne napetosti. Namestite pločevinaste dele cevi za dimni plin okoli ohišja. Privijte zunanjo cev za dimni plin na zunanji pove- zovalni plošči za zunanjo cev za dimni plin, ki sta na ohišju motorja. (Slika 3b/7)

(Slika 7) Razširite in privijte notranjo cev za dimni plin z zu- nanjimi robovi na povezovalno ploščo cevi za dimni plin, ki ste jo že pritrdili na steno (Slika 8).

Namesttev napraveNapa / Priročnik o uporabi 156 / SL

3.4.1 Uporaba s povezavo cev za

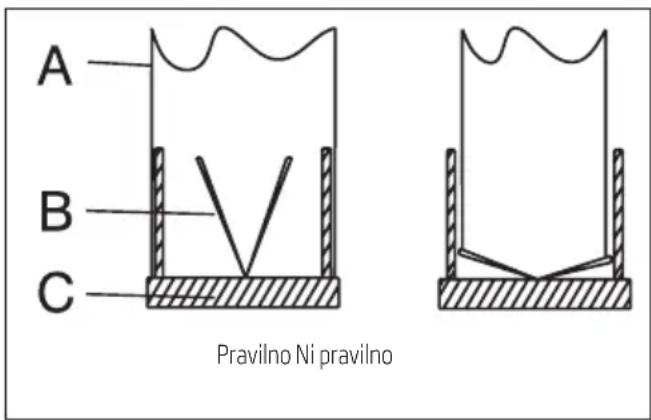

Namesttev naprave Ne priporočamo, da naredite povezave na cevi za dimni plin, povezane na štedilnik ali izpušne jaške. Ne povezujte na takšne cevi za dime pline. Cevna povezava naj bo čim krajša in naj ima čim manj cev-nih kolen.A: Cev za odvod dimnih plinovB: Lopute, ki preprečijo povratni tokC: Plastična cev za dimni plin

3.5.1 Sstem za zaščto pred

povratnm tokom (N-RV) Med obratovanjem nape so lopute zaprte tako, da preprečijo vdor od zunaj morebitnih vonjav in pra-hu v prostor.(Slika 9)Pravlno N pravlno157 / SL Napa / Priročnik o uporabi (A): Tipka za vključitev/izključitev svetilke(B): Tipka za 1. raven(C): Tipka za 2. raven (D): Tipka za 3. raven

4.1 Dgtalno elektronsko

upravljanje s 3 ravnm (A) Tipka za vkl./izk. svetilke: S priti-skom na tipko osvetlite kuhalno površino.Tipka (B): S pritiskom na to tipko zaženete napo s hitrostjo 1. ravni.Če ponovno pritisnete na to tipko, napravo izključi-te in na zaslonu ugasne oznaka ravni hitrosti.Tipka (C): S pritiskom na to tipko zaženete napo s hitrostjo 2. ravni.Če ponovno pritisnete na to tipko, napravo izključi-te in na zaslonu ugasne oznaka ravni hitrosti.Tipka (D): S pritiskom na to tipko zaženete napo s hitrostjo 3. ravni. Če ponovno pritisnete na to tipko, napravo izključi-te in na zaslonu ugasne oznaka ravni hitrosti.Samodejna zaustavitev v 15 min:Ta naprava ima funkcijo samodejne zaustavitve, prek katere lahko naprava prezračuje prostor do-daten čas, da odstrani neprijetne vonje in hlape iz prostora po končani kuhi. Naprava se samodejno zaustavi po določenem času.Funkcijo samodejne zaustavitve vključite tako, da za več kot 2 sekundi pritisnete na katero koli tipko za raven hitrosti (B, C, D) na nadzorni plošči. Sistem vključi časomer, nastavljen na 15 minut. Če še enkrat pritisnete na isto tipko za raven hi-trosti, medtem ko je vključena funkcija samodejne zaustavitve, funkcijo izključite in zaustavite na-pravo. S preklopom na drugo raven hitrosti napravo iz-ključite. Če želite, da se naprava zaustavi samodejno, po-novno vključite funkcijo samodejne zaustavitve.Redno čiščenje kovinskih filtrov:Filtre je treba čistiti na približno 60 ur obratovanja ali na 4 tedne, odvisno od pogostosti uporabe.

Upravljanje naprave (Slika 9)

A C DNapa / Priročnik o uporabi 158 / SL

• V normalnih pogojih nastavite majhno hitrost (1–2); ko so vonj ali hlapi močnejši, nastavite večjo hitrost (3).

• Svetilke na napi osvetlijo površino kuhanja. Če jo boste uporabljali za osvetlitev prostora/ku- hinje, boste po ne potrebnem trošili energijo za neustrezno svetlobo.

4.3 Upravljanje nape:

• Napa ima motor več hitrosti.

• Za boljše rezultate priporočamo, da nastavite manjše hitrosti v normalnih pogojih in večje hi- trosti, ko so vonji in hlapi močnejši.

Upravljanje naprave159 / SL Napa / Priročnik o uporabiPred čiščenjem in vzdrževanjem odklopite napravo in izključite glavno stikalo ali odklopite varovalko, ki napaja napo.

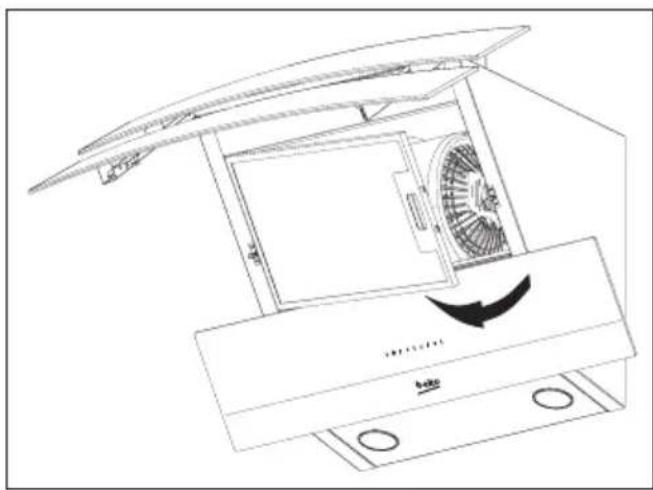

Ta filter zajame oljne delce iz zraka. Priporočamo, da v normalnih pogojih filter očistite vsak mesec. Najprej odstranite aluminijasta filtra. Operite filtra s tekočim čistilom in ju sperite z vodo; ko se po-sušita, ju namestite nazaj na mesto. Aluminijasta filtra se zaradi pranja lahko razbarvata; to je nor-malno in filtra ni treba zamenjati.5.1.1 Odstrant alumnjasta fltra1. Potisnite naprej zapiralo za aluminijasti filter.2. Nato ga rahlo dvignite in potisnite naprej. Pazite, da filtra ne zvijete. (Slika 10) Ko aluminijast filter operete in posušite, filter namestite nazaj v režo v obratnem vrstnem redu navodil zgoraj.(Slika 10) Aluminijasta filtra lahko perete v pomivalnem stroju. Ogljkov flter (brez cev za dmn pln) Ta filter odstrani vonje, nastale med kuho. Če ni možno namestiti cevi za dimne pline, ta filter očis-ti zrak, ki kroži po kuhinji. Ogljikov filter v napravi se s časom zamaši, odvisno od pogostosti uporabe, načina kuhanja in rednega čiščenja aluminijastih filtrov. Pozor! Ogljikovega filtra ni dovoljeno prati.Ogljikove filtre lahko nabavite na po-oblaščenem servisu Beko.5.2.1 Zamenjava ogljkovega fltra • Odstranite aluminijasta filtra. (Slika 10) • Ogljikov filter odstranite tako, da zavrtite ušesca v nasprotni smeri urnega kazalca in filter iztak-nete. (Slika 11) • Namestite nov ogljikov filter. • Namestite nazaj aluminijasta filtra.(Slika 11)V filtrih, ki očistijo vonje, je oglje (aktivni ogljik). Filtre je treba menjati približno na 6 mesecev.Tudi če ogljikovega filtra ne uporabljate, obvezno namestite aluminijasta filtra. Naprave ne vključite, če nista aluminijasta filtra na mestu. Z uporabo ogljikovega filtra zmanjšate sesalne zmožnosti naprave.

Čščenje n vzdrževanjeNapa / Priročnik o uporabi 160 / SL 5.3 ČiščenjeNapo obvezno očistite po cvrtju. Z mehko krpo, namočeno v tekoče čistilo, obrišite zunanjo površino nape. V nobenem primeru ni dovoljeno čistiti s strgalnimi materiali. Čistite lahko z običajnimi čistili za trdovratno ma-ščobo itd.; upoštevajte opozorila na izdelku. Brišite v smeri sledi, da ne popraskate ohišja iz krtačene-ga jekla.Ni dovoljeno čistiti s čistili, ki vsebujejo solno kisli-no, belilo ali strgalni prah, da ne poškodujete po-vršine izdelka. Površine iz nerjavnega jekla obrišite s krpo, namočeno v milnico, ali posebno čistilno razpršilo za nerjavno jeklo. Z naprave snemite za-ščitno folijo. Pozor! Nevarnost požara, če ne upošteva-te navodil za čiščenje in zamenjavo filtrov nape.Pred prenašanjem in prevozom naprave: • Shranite originalno embalažo naprave. Napravo prenašajte in prevažajte, zapakirano v originalno embalažo, in upoštevajte oznake za prenašanje in prevoz na originalni embalaži.Če nimate originalne embalaže: • Ne odložite predmetov na napo. • Zavarujte zunanjo površino pred udarci.
