MANUALE UTENTE HCA92641BH BEKO

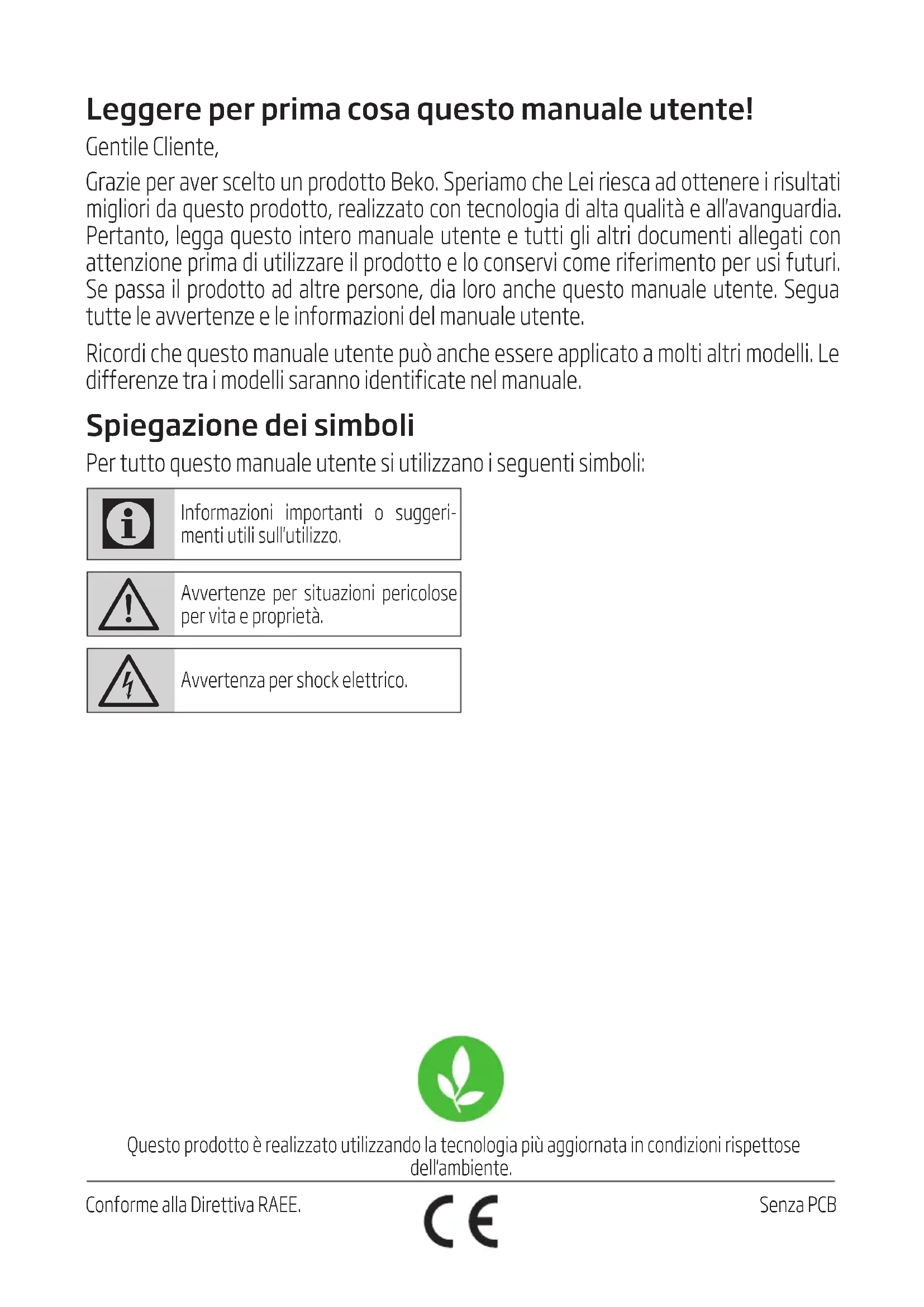

Čištění a údržbaLeggere per prima cosa questo manuale utente! Gentile Cliente, Grazie per aver scelto un prodotto Beko. Speriamo che Lei riesca ad ottenere i risultati migliori da questo prodotto, realizzato con tecnologia di alta qualità e all'avanguardia. Pertanto, legga questo intero manuale utente e tutti gli altri documenti allegati con attenzione prima di utilizzare il prodotto e lo conservi come riferimento per usi futuri. Se passa il prodotto ad altre persone, dia loro anche questo manuale utente. Segua tutte le avvertenze e le informazioni del manuale utente. Ricordi che questo manuale utente può anche essere applicato a molti altri modelli. Le differenze tra i modelli saranno identificate nel manuale. Spiegazione dei simboli Per tutto questo manuale utente si utilizzano i seguenti simboli:

Informazioni importanti o suggeri- menti utili sull'utilizzo.

Avvertenze per situazioni pericolose per vita e proprietà.

Avvertenza per shock elettrico. Conforme alla Drettva RAEE. Questo prodotto è realizzato utilizzando la tecnologia più aggiornata in condizioni rispettose dell'ambiente. Senza PCBCappa / Manuale utente 128 / IT

Istruzioni importanti per sicurezza e ambiente Questa sezione contiene istruzioni di sicurezza che consentono di pre- venire il pericolo di lesioni personali o di danni materiali. Tutte le garan- zie perdono validità se non si rispet- tano queste istruzioni.

1.1 Sicurezza generale

• Far sempre eseguire le proce- dure di installazione e riparazione dall'agente autorizzato per l'assi- stenza. Il produttore non sarà con- siderato responsabile dei danni derivanti da procedure eseguite da persone non autorizzate.

• Questo apparecchio non è con- cepito per l’utilizzo da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancata esperienza o conoscenze. I bambini devono es- sere controllati per assicurarsi che non giochino con l’apparecchio.

1.1.1 Sicurezza elettrica

• Scollegare il prodotto dalla rete durante le procedure di installa- zione, manutenzione, pulizia e ri- parazione.

• Se il cavo di alimentazione è dan- neggiato, deve essere sostituito dal fabbricante, da un agente per l’assistenza post-vendita o da persona similmente qualificata (preferibilmente un elettricista) o qualcuno indicato dall'importatore per evitare possibili rischi.
• La tensione di funzionamento va da 220 a 240 volt.
• In caso di guasti all'apparecchio, non utilizzarlo a meno che non venga riparato da un agente au- torizzato per l'assistenza. C'è il ri- schio di shock elettrico!
• Non instradare il cavo vicino al piano cottura. Altrimenti il cavo di alimentazione potrebbe provocare un incendio poiché si scioglie facil- mente.
• Non collegare la cappa prima che di aver completato l'installazione.

• Per ottenere le prestazioni mi- gliori, il conduttore esterno non deve essere più lungo di 4 m. Non deve contenere più di 2 angoli perpendicolari (90°) e il diametro deve essere min. ø120 mm.
• Scollegare l'apparecchio prima di qualsiasi intervento alle parti in- terne dello stesso.129 / IT Cappa / Manuale utente

Istruzioni importanti per sicurezza e ambiente

1.1.2 Sicurezza del pro-

• Si può utilizzare un tubo con un diametro di 120 mm o 150 mm per il collegamento del tubo della cappa.
• Non eseguire collegamenti ai tubi collegati a piani cottura, tubi di sfiato o tubi con fiamme alte. Ri- spettare le norme previste dalle autorità per lo scarico dell'aria di sfiato.
• L'altezza tra la superficie inferiore della cappa e la superficie supe- riore di piano cottura/forno non deve essere inferiore a 65 cm.
• Non utilizzare la cappa senza i filtri di alluminio e non rimuovere i filtri durante il funzionamento.
• Non toccare mai la lampadina della cappa dopo averla utilizzata a lungo. Le lampadine calde pos- sono ustionare la mano.

• Evitare fiamme alte sotto il pro- dotto. Altrimenti particelle sul filtro dell'olio possono bruciare e portare a un incendio.
• Accendere il piano cottura dopo aver posizionato pentole o padelle sullo stesso. Altrimenti la tempe- ratura in aumento potrebbe defor- mare alcune parti del prodotto.
• Spegnere il piano cottura prima di rimuovere pentole o padelle.
• Evitare materiali infiammabili sotto la cappa.
• L'olio può prendere fuoco mentre si frigge. Pertanto fare attenzione a panni e tende.
• Non lasciare mai la cucina senza supervisione mentre si frigge; l'o- lio bollente potrebbe provocare un incendio.
• C'è rischio di incendio se la cappa non viene pulita secondo gli inter- valli specificati.
• Prestare un'attenzione estrema e indossare i guanti quando si puli- sce la cappa.

• Consigliamo di avviare l'appa- recchio qualche minuto prima di cominciare a cucinare, per accre- scere la forza di aspirazione. Così si avrà un'aspirazione continua e stabile quando si creano i vapori.
• Utilizzare la cappa per 15 minuti ancora dopo aver completato la cottura o la frittura per rimuovere il vapore e l'odore della cottura dalla cucina.

• Quando la cappa è in uso, soprat- tutto con la cucina a gas, assicu- rare che l'ambiente sia ventilato con aria pulita.Cappa / Manuale utente 130 / IT

• Prestare attenzione a non colle- gare l'apparecchio ai tubi utilizzati da dispositivi non elettrici. (Per es.: tubo del riscaldatore).

• Quando un dispositivo non elet- trico è utilizzato contemporane- amente nello stesso ambiente della cappa, la pressione negativa nell'ambiente deve essere mas- simo 0,4 mbar per evitare che la cappa aspiri lo sfiato dell'altro di- spositivo in uso.

1.1.3 Sicurezza dei bam-

• I materiali di imballaggio sono pe- ricolosi per i bambini. Tenere i ma- teriali di imballaggio in un luogo sicuro, fuori dalla portata dei bam- bini.
• I materiali elettrici sono pericolosi per i bambini. Tenere i bambini lontani dall'apparecchio. I bambini non devono giocare con l’apparec- chio.

• Questo apparecchio è concepito per uso domestico. Non è idoneo a un uso commerciale e non deve essere usato oltre il suo uso pre- visto.

• Il produttore non sarà responsa- bile per danni provocati da uso o gestione non corretti.
• La vita di servizio dell'apparecchio è 10 anni. Questo è il periodo pre- visto per la disponibilità delle parti di ricambio necessarie al funzio- namento del prodotto. 1.3 Conformità con la direttiva RAEE e smaltimento dei rifiutiQuesto apparecchio non contiene mate-riali pericolosi e proibiti descritti nella "direttiva sulla restrizione dell'uso di de-terminate sostanze pericolose nelle ap-parecchiature elettriche ed elettroni-che" (RAEE) emessa da T.R. Ministero dell'Ambien-te e Urbanizzazione. Conforme alla Direttiva RAEE. Questo prodotto è stato realizzato con parti e ma-teriali di alta qualità che possono essere riutilizza-ti e sono adatti ad essere riciclati. Pertanto, non smaltire il prodotto con normali rifiuti domestici alla fine del suo ciclo di vita. Portarlo ad un pun-to di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare le autorità locali per conoscere il punto di raccolta più vicino. Si contribuisce a proteggere l'ambiente e le risorse naturali riciclando i prodotti usati1.4 Informazioni di imballaggio Ni-MH L’imballaggio del prodotto è fatto di ma-teriali riciclabili in conformità con la nor-mativa nazionale. Non smaltire i rifiuti dell'imballaggio con i rifiuti domestici o con altri rifiuti e consegnarli nei punti di raccolta appositi indicati dalle autorità locali.

Istruzioni importanti per sicurezza e ambiente131 / IT Cappa / Manuale utente

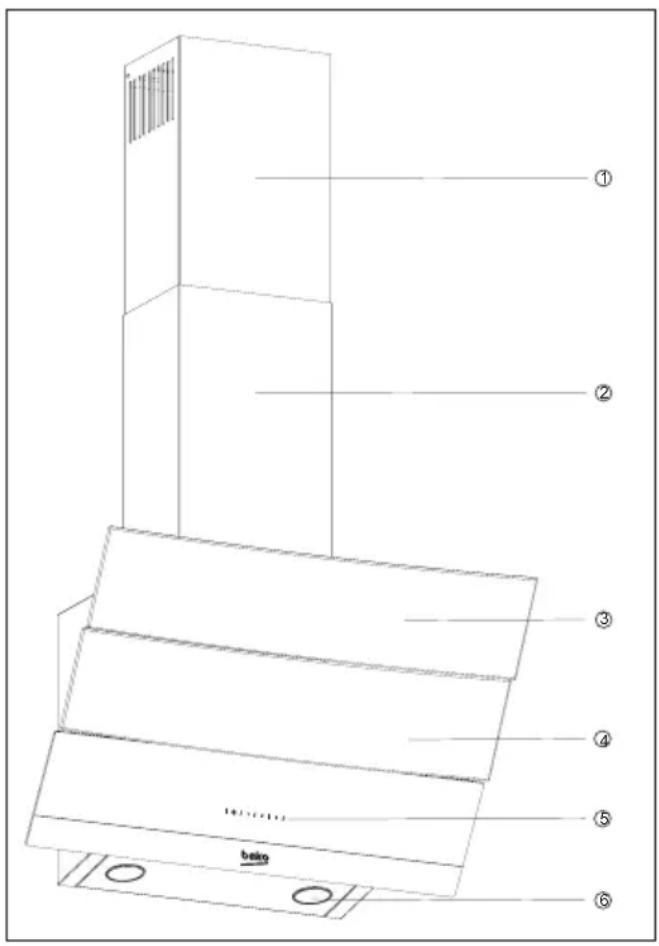

3. Copertura di vetro

4. Filtro (sotto la copertura di vetro)

5. Pannello di controllo

I valori dichiarati sulle etichette del prodotto o nella documentazione che lo accompagna si ottengono in condizioni di laboratorio secondo gli standard relativi. Questi valori potrebbero variare a seconda delle condizioni di funzionamento e ambientali del prodotto.

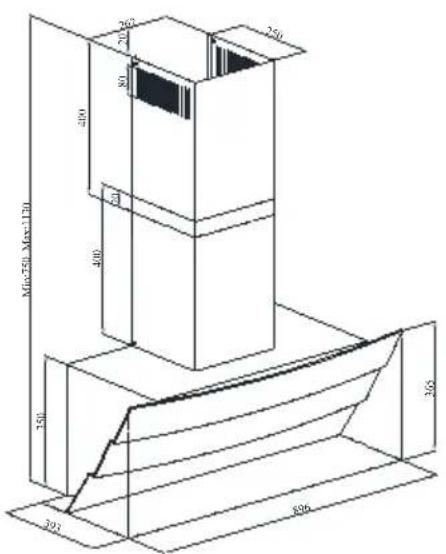

Specfche tecnche dell'appareccho (Figura 1)

Specifiche tecniche dell'apparecchio HCA 62640 B HCA 62640 BH HCA 62540 B HCA 92540 B Larghezza 596 mm 596 mm 596 mm 896 mm Profondità 386 mm 386 mm 386 mm 393 mm Altezza 750 mm /1080 mm 750 mm /1080 mm 750 mm /1080 mm 750 mm /1130 mm Tensione di ali- mentazione 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz Comando Con 3 livelli Con 3 livelli Con 3 livelli Con 3 livelli Potenza lampadina 2 x 3 W 2 x 3 W 2 x 3 W 2 x 3 W Tubo di uscita dell'aria 120 / 150 mm 120 / 150 mm 120 / 150 mm 120 / 150 mm Capacità 537 m³/h 537 m³/h 566 m³/h 593 m³/h Potenza motore 1 x 210 W 1 x 210 W 1 x 210 W 1 x 210 W Potenza totale 216 W 216 W 216 W 216 W Peso netto 10,4 kg 10,4 kg 10,4 kg 13 kg Colore Nero Nero Nero Nero HCA 62641 BH HCA 62641 WH HCA 92641 BH HCA 92641 WH Larghezza 596 mm 596 mm 896 mm 896 mm Profondità 386 mm 386 mm 393 mm 393 mm Altezza 750 mm /1080 mm 750 mm /1080 mm 750 mm /1130 mm 750 mm /1130 mm Tensione di ali- mentazione 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz Comando Con 3 livelli Con 3 livelli Con 3 livelli Con 3 livelli Potenza lampadina 2 x 3 W 2 x 3 W 2 x 3 W 2 x 3 W Tubo di uscita dell'aria 120 / 150 mm 120 / 150 mm 120 / 150 mm 120 / 150 mm Capacità 638 m³/h 638 m³/h 648 m³/h 648 m³/h Potenza motore 1 x 210 W 1 x 210 W 1 x 210 W 1 x 210 W Potenza totale 216 W 216 W 216 W 216 W Peso netto 10,4 kg 10,4 kg 13 kg 13 kg Colore Nero Bianco Nero Bianco133 / IT Cappa / Manuale utente Consultare l'agente autorizzato per l'as-sistenza più vicino per il montaggio della cap- pa. *La preparazione della posizione e l'installazione elettrica per il prodotto sono responsabilità del cliente. Attenzione! Rimuovere la pellicola protettiva (se presente) dalla cappa e dalla super-ficie del tubo dopo il montaggio.La distanza tra la superficie inferiore della cappa e la superficie superiore del piano cottura deve es-sere almeno 65 cm.Far eseguire il collegamento elettrico da un elet-tricista qualificato.Montare l'apparecchio in modo da poter raggiun-gere il collegamento elettrico (spina, presa) facil-mente dopo il montaggio.Le dimensioni sono date in mm.

3.1 Montaggo degl accessor

1 x piastra di collegamento tubo 1 x tubo di plastica Ø150 mm 1 x adattatore tubo di plastica Ø120/150 mm

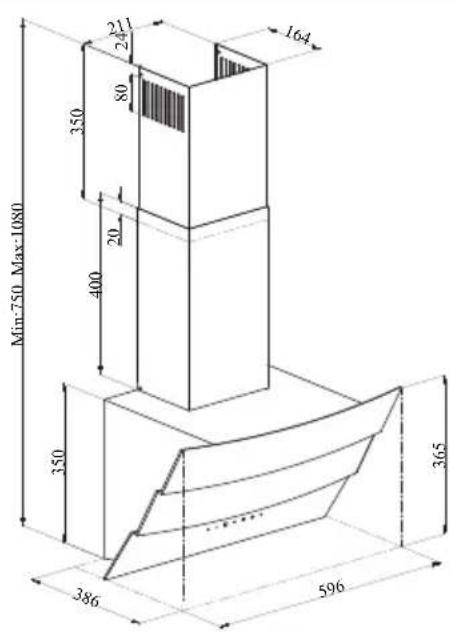

Montaggo dell'appareccho (Figura 2)

Min:750 Max:1080Cappa / Manuale utente 134 / IT

Montaggo dell'appareccho Le informazioni necessarie per la preparazione del pezzo di montaggio della cappa sono date di seguito.

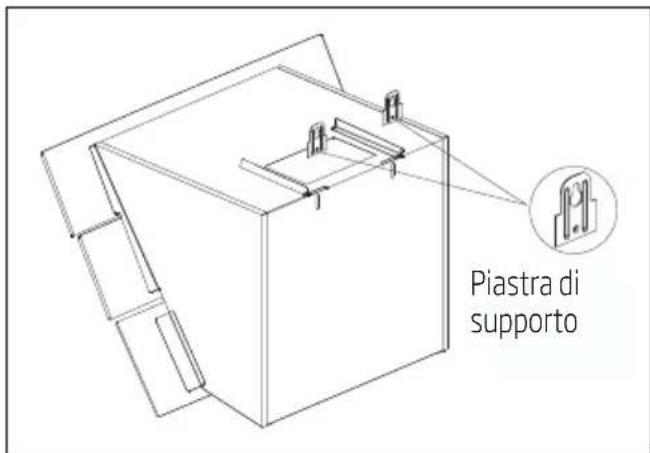

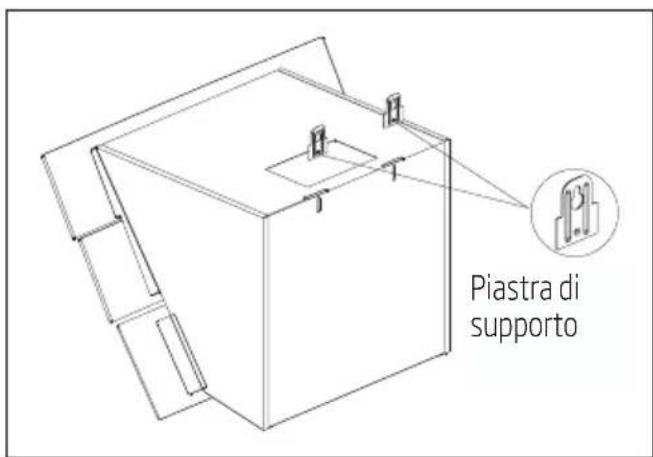

3.2 Montaggo della cappa a

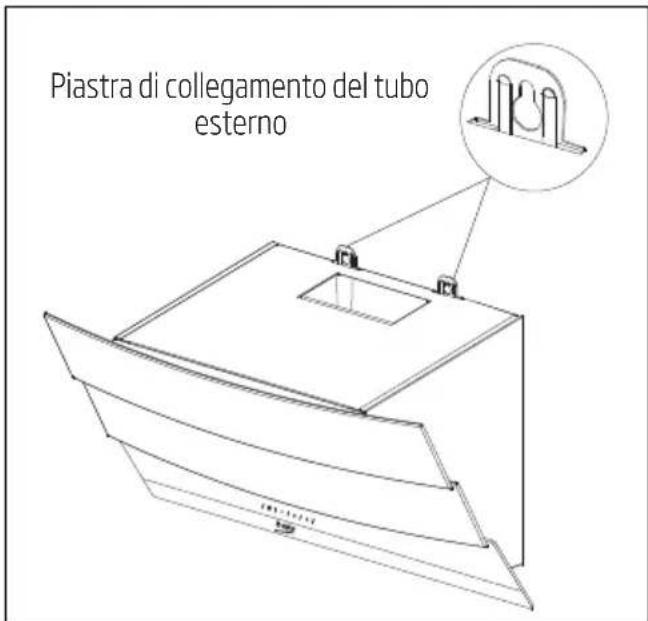

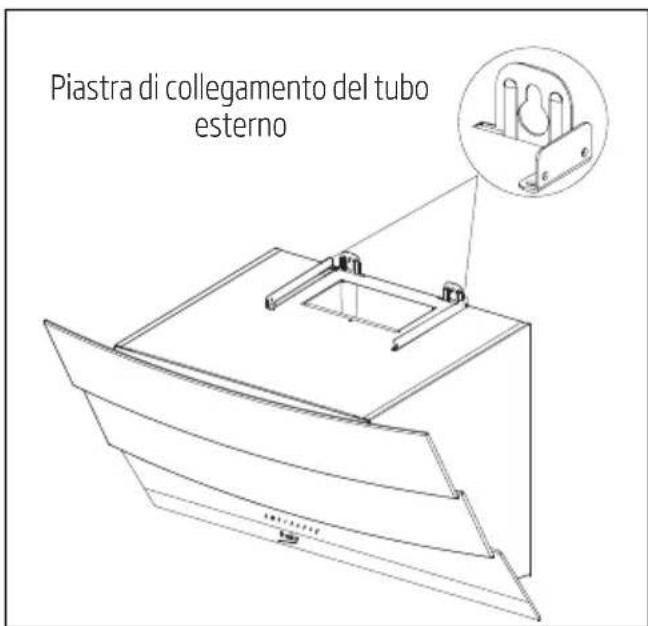

parete Per montare la cappa a parete, allentare le viti del- le piastre di supporto dall’alloggiamento del moto- re e tirare le piastre verso l’alto. Poi stringere le viti delle piastre di supporto. (Figura 3a). (Figura 3a - 60)Pastra d supportoPastra d supporto(Figura 3a - 90)(Figura 3b - 60)Pastra d collegamento del tubo esterno(Figura 3b - 90)Pastra d collegamento del tubo esterno Fissare l'adattatore del tubo di plastica da Ø 150 mm sul corpo con la vite da 3,5x9,5 in dotazione con gli accessori per il montaggio (Figura 4). Se si utilizza un tubo da Ø 120 mm, montare l'adat- tatore da Ø 120 mm sullo stesso.135 / IT Cappa / Manuale utente

Montaggo dell'appareccho (Figura 4 - 60) (Figura 4 - 90)Cappa / Manuale utente 136 / IT

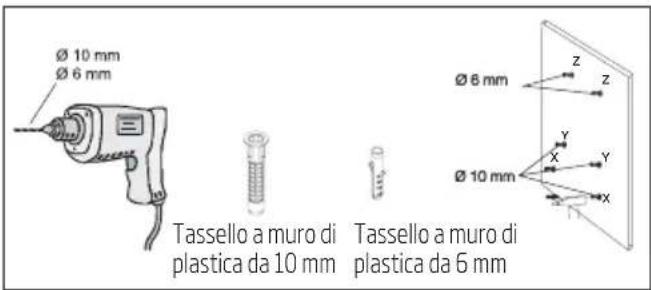

3.2.1 Perforazone de for per

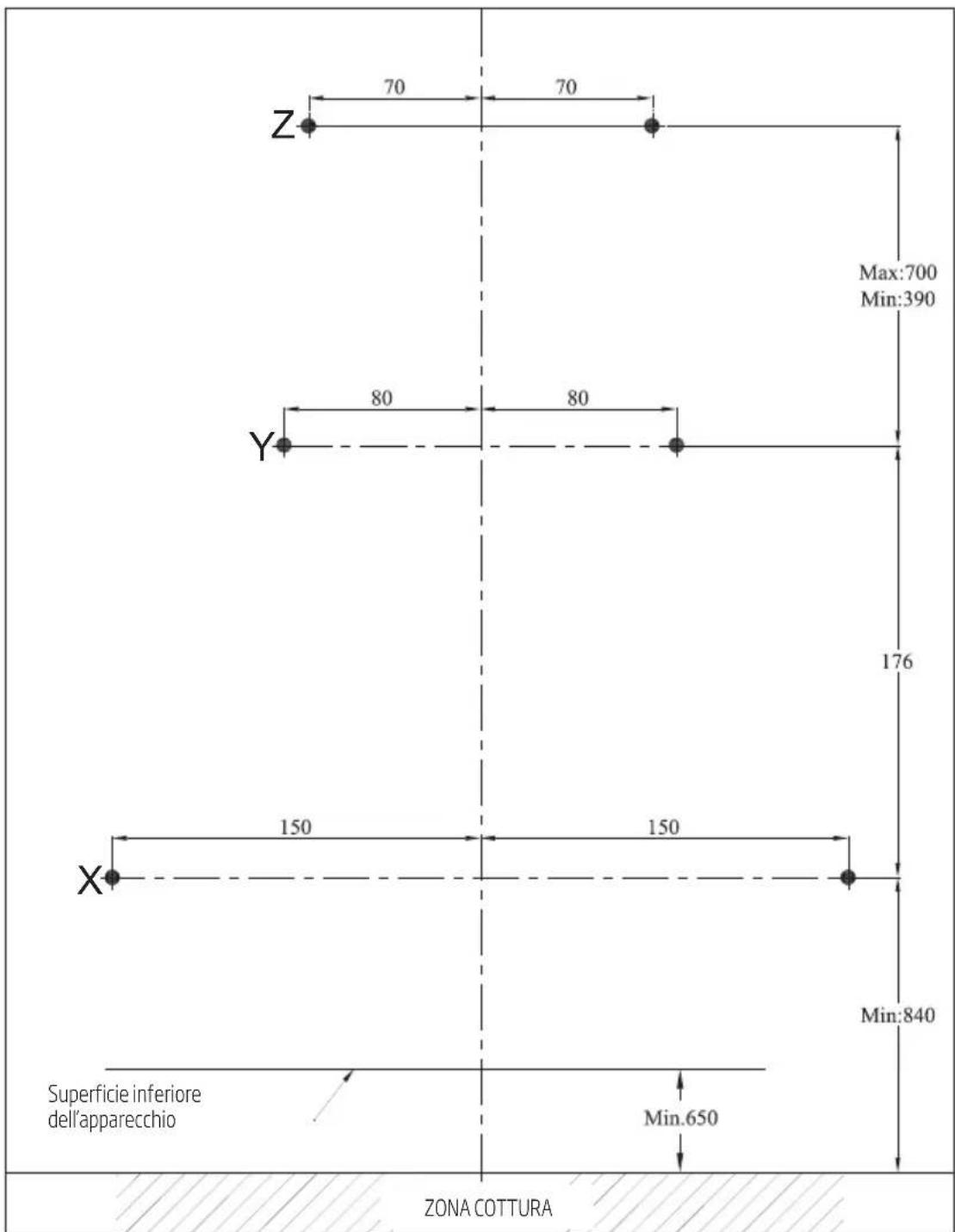

l supporto Fissare lo schema di montaggio sul pezzo di mon-taggio della cappa. Trapanare i punti contras-segnati con (X,Y) (Figura 5) utilizzando una punta da Ø 10 mm e i punti contrassegnati con (Z) (Figura 5) utilizzando una punta da Ø 6 mm.

Montaggo dell'appareccho137 / IT Cappa / Manuale utente

3.2.2 Fssaggo con martello

de tassell a muro Fissare con un martello i tasselli a muro da Ø 10 mm (X,Y) nei fori trapanati per le viti di supporto. Fissare con un martello 2 tasselli a muro da Ø 6 mm (Z) nei fori trapanati con una punta da Ø6 mm per la piastra di collegamento del tubo esterno. (Figura 5)

3.2.3 Montaggo delle vt d

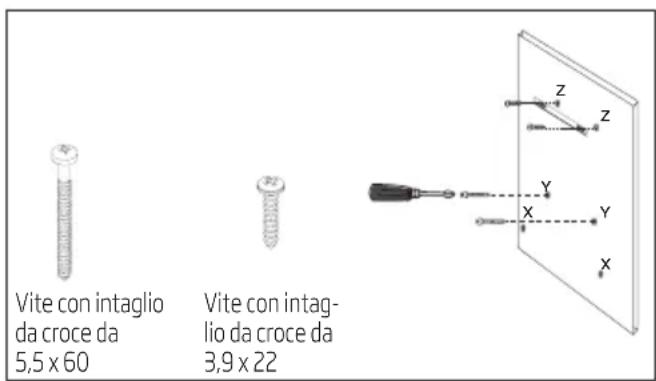

supporto Montare le viti di supporto da 5,5x60 nei tasselli a muro da Ø 10 mm (Y) creati nella parete. Deve es- serci una distanza di 5 mm tra la testa della vite e la parete. (Figura 6) Collegare la piastra di collegamento del tubo inter- no ai tasselli a muro da 6 mm (Z) alla parete utiliz- zando vito da Ø 3,9x22. (Figura 6)

3.2.4 Montaggo della cappa a

• Montare la cappa sulle viti installate nei fori Y.

• Aprire la finestra di aspirazione laterale della cappa tirandola verso di sé. Montare le viti da 5,5x60 attraverso i fori X collocati all'interno per fissare l'apparecchio.

Montaggo dell'appareccho Vte con ntaglo da croce da 5,5 x 60Vte con ntag-lo da croce da 3,9 x 22Cappa / Manuale utente 138 / IT

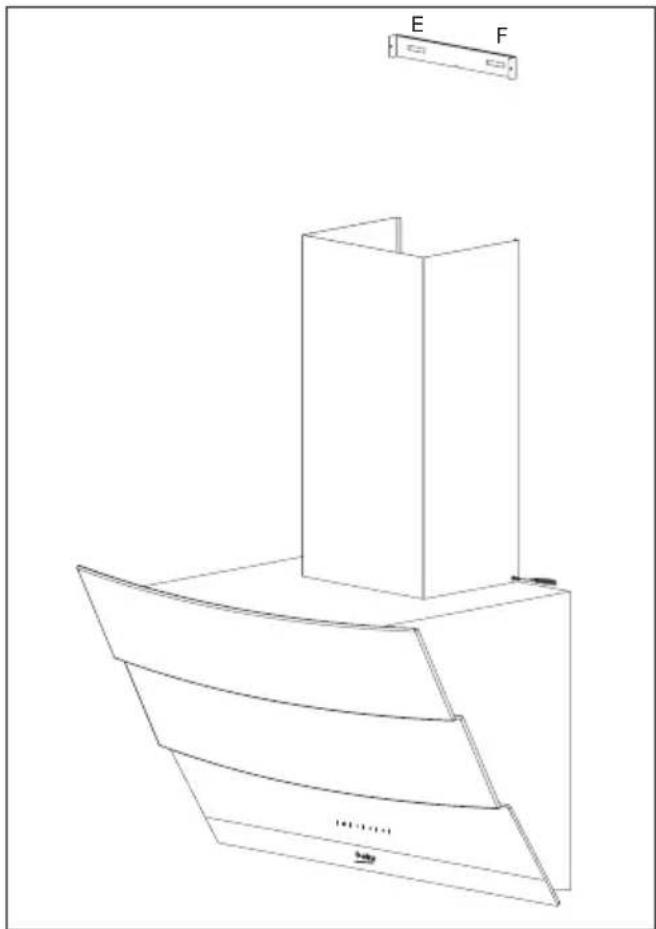

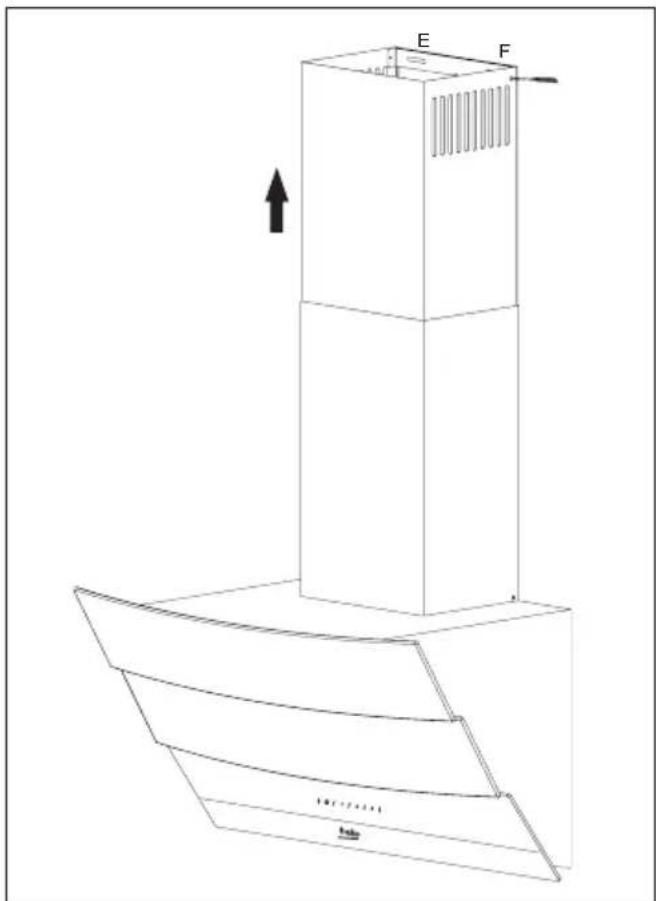

3.3 Montaggo del tubo della

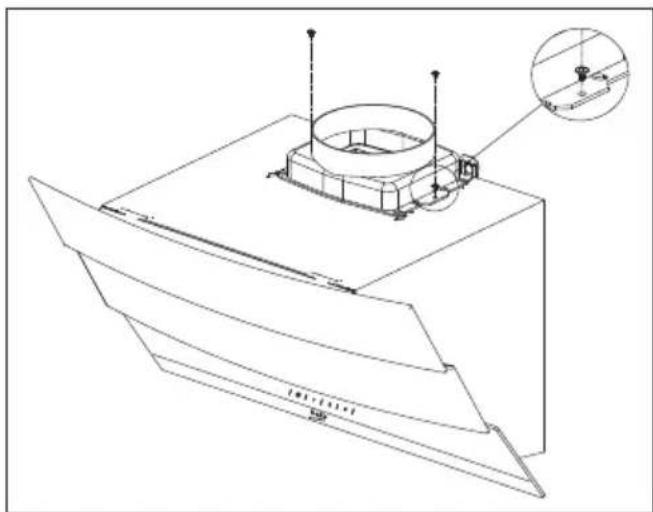

cappa Scollegare l'apparecchio dalla rete elettrica prima di avviare il montaggio del tubo. Fissare le parti del tubo metallico attorno al corpo. Avvitare il tubo esterno alle piastre di collegamen- to del tubo esterno che si trovano sull'alloggia- mento del motore. (Figura 3b / 7)

(Figura 7) Allungare e avvitare il tubo interno dai bordi ester- ni sulla piastra di collegamento del tubo fissata alla parete (Figura 8).

Montaggo dell'appareccho139 / IT Cappa / Manuale utente

3.4.1 Utilizzo con il collegamento

• Il vapore viene rimosso mediante un tubo fis- sato alla testa di collegamento della cappa.
• Il diametro del tubo deve essere pari al diame- tro dell'anello di collegamento. Per consentire lo sfiato dell'aria senza problemi fuori dall'am-biente nelle sistemazioni orizzontali, il tubo deve essere leggermente inclinato verso l'alto (circa 10°).

3.4.2 Utilizzo senza il

collegamento del tubo

• L'aria è filtrata dal filtro di carbonio e immessa di nuovo nell'ambiente. Il filtro di carbonio è utiliz-zato quando non ci sono tubi in casa. • Se la cappa sarà utilizzata senza collegamento del tubo, rimuovere i deviatori interni all'adatta-tore del tubo.

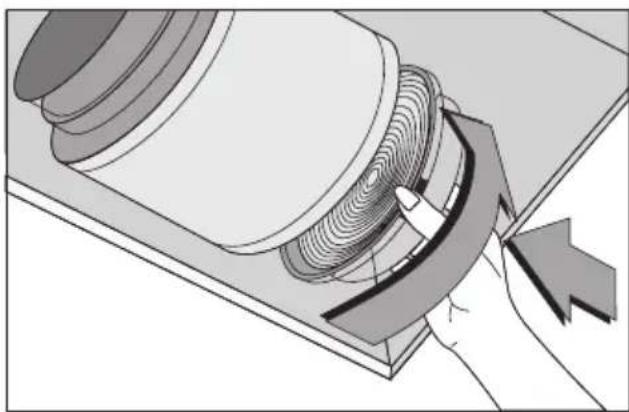

• Rimuovere il filtro di alluminio. Per montare il fil- tro di carbonio, centrarlo sulla parte in plastica a entrambi i lati del corpo della ventola e fissarlo alle alette. Fissare il filtro ruotando le alette verso destra o sinistra. • Montare il filtro di alluminio.

3.5 Collegamento tubo:

Mettere l'adattatore in dotazione con la cappa nel foro di ventilazione che si trova nella sezione superiore della cappa. Trovare un tubo con un dia-metro di 120/150 mm. Collegare un'estremità del tubo all'adattatore e l'altra estremità al tubo.Assicurarsi che questi due collegamenti siano ab-bastanza fermi così da non spostarsi quando la cappa opera alla velocità massima. Controllare che le alette inter-ne al tubo siano funzionanti quando sono strette con il morsetto. Fissare il tubo di collegamento sull'adattatore. Se si monta il tubo di collegamen-to all'interno dell'adattatore, l'aspirazione dell'aria non si verifica poiché le alette che impediscono il reflusso dell'aria restano chiuse.Non si consiglia di eseguire collegamenti ai tubi già collegati a piani cottura o a tubi di sfiato. Non eseguire collegamenti a tali tubi. Il collegamento del tubo deve essere quanto più corto possibile e avere un numero minimo di gomiti.A: Tubo di uscitaB: Alette che impediscono il reflussoC: Tubo di plastica

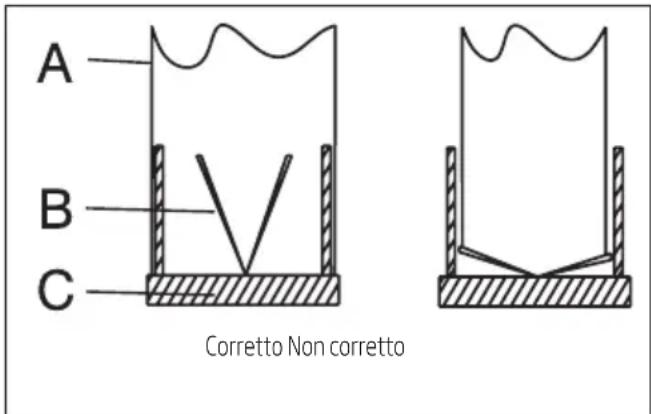

3.5.1 Sistema prevenzione

reflusso (N-RV) Quando si utilizza la cappa, le alette sono chiuse per impedire che odori e polvere entrino nell'am-biente dall'esterno.(Figura 9)

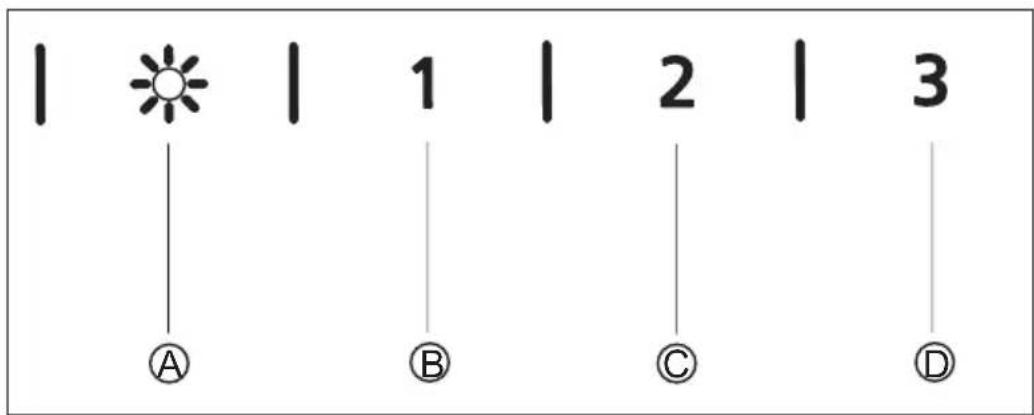

Montaggo dell'appareccho Corretto Non correttoCappa / Manuale utente 140 / IT (A): Tasto accensione / spegnimento luci(B): Tasto primo livello (C): Tasto secondo livello (D): Tasto terzo livello

4.1 Controllo elettronco

dgtale con 3 lvell (A) Tasto accensione / spegnimento luci: Premendo questo tasto, si può illuminare l'area di cottura.Tasto (B): Premendo questo tasto, si può av-viare la cappa con una velocità di livello 1. Quando si preme di nuovo questo tasto, l'apparec-chio si spegne e scompare l'indicazione del livello di velocità sul display.Tasto (C): Premendo questo tasto, si può avvia-re la cappa con una velocità di livello 2. Quando si preme di nuovo questo tasto, l'apparec-chio si spegne e scompare l'indicazione del livello di velocità sul display.Tasto (D): Premendo questo tasto, si può av-viare la cappa con una velocità di livello 3. Quando si preme di nuovo questo tasto, l'apparec-chio si spegne e scompare l'indicazione del livello di velocità sul display.Arresto automatico entro 15 min.:Questo apparecchio è dotato di funzione di arre-sto automatico che consente all'apparecchio di ventilare l'ambiente per un periodo di tempo ag-giuntivo per rimuovere odori e vapori sgradevoli nell'ambiente alla fine della cottura. L'apparecchio si arresta automaticamente dopo un determinato periodo di tempo.Per abilitare la funzione di arresto automatico, premere uno dei tasti di livello della velocità (B, C, D) per più di 2 secondi. Si attiva un timer di 15 minuti. Se si preme lo stesso tasto di livello della velocità mentre la funzione di arresto automatico è attiva, la funzione si disattiva e l'apparecchio si arresta. Se si seleziona un diverso livello di velocità, que-sta funzione si disattiva. Se si desidera che l'apparecchio si arresti automa-ticamente, bisogna attivare di nuovo la funzione di arresto automatico.Pulizia periodica dei filtri di metallo:I filtri devono essere puliti circa ogni 60 ore di fun-zionamento o 4 settimane a seconda della fre-quenza di utilizzo.

Funzonamento dell'appareccho (Figura 9

A C D141 / IT Cappa / Manuale utente

Funzionamento dell'apparecchio

4.2 Utilizzo ad efficienza

• Quando si utilizza la cappa, regolare il livello di velocità secondo l'intensità dell'odore e del va- pore per evitare un consumo energetico non necessario.

• Utilizzare basse velocità in condizioni normali (1-2) e alta velocità (3) quando odore e vapori sono più intensi.

• Le luci sulla cappa sono concepite per illuminare la zona di cottura. Utilizzarle per illuminare l'ambiente/la cucina pro- voca un consumo energetico non necessario, non- ché illuminazione inadeguata.

4.3 Funzionamento della

• La cappa è dotata di un motore che ha varie ve- locità di velocità.

• Per una migliore prestazione, consigliamo di utilizzare velocità basse in condizioni normali e velocità alta quando odore e vapori sono più intensi.

• Si può avviare la cappa premendo il tasto del li- vello di velocità desiderato (B,C,D).

• Si può illuminare l'area di cottura premendo il tasto della luce. (A)Cappa / Manuale utente 142 / IT Prima di pulizia e manutenzione, scollegare l'ap-parecchio o spegnere l'interruttore principale o allentare il fusibile che alimenta la cappa.

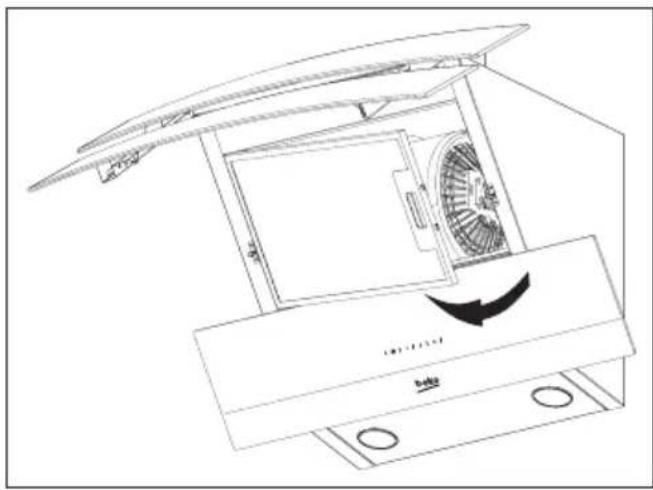

Questo filtro cattura le particelle d'olio nell'aria. Si consiglia di pulire il filtro ogni mese in condizioni normali d'uso. Per prima cosa rimuovere i filtri di alluminio per questo processo. Lavare i filtri con detersivo liquido e sciacquarli con acqua; rimon-tarli dopo che si sono asciugati. I filtri di alluminio possono scolorire con il lavaggio; ciò è normale e non è necessario cambiare il filtro.5.1.1 Rmozone de fltr d allumno1. Spingere in avanti il blocco del filtro di alluminio.2. Poi abbassarlo leggermente e tirare avanti. Altrimenti il filtro potrebbe piegarsi. (Figura 10) Quando il filtro di alluminio è lavato e asciugato, rimontarlo nella apposita apertura ripetendo i punti precedenti in ordine inverso. I filtri di alluminio possono anche essere lavati in lavastoviglie. Filtro di carbonio (utilizzo senza tubo) Questo filtro rimuove gli odori di cucina. Se non è possibile utilizzare un tubo, purifica l'aria che circola all'interno della cucina. Il filtro di carbonio dell'apparecchio si intasa nel tempo a seconda di frequenza d'uso, stile di cottura e pulizia regolare dei filtri di alluminio. Attenzione! Il filtro di carbonio non deve mai es-sere lavato.I filtri di carbonio possono essere ordinati presso gli agenti autorizzati per l'assistenza Beko.5.2.1 Sostituzione del filtro di carbonio • Rimuovere i filtri di alluminio. (Figura 10) • Per rimuovere il filtro di carbonio, ruotare le alette in senso antiorario e rilasciare il filtro. (Figura 11) • Installare il nuovo filtro di carbonio. • Montare i filtri di alluminio.(Figura 11)I filtri anti-odore contengono carbone (carbonio attivo). Devono essere sostituiti dopo un periodo di circa 6 mesi.

Pulza e manutenzone143 / IT Cappa / Manuale utente

Pulza e manutenzone Sia che si usi il filtro di carbone o non, i filtri di allu-minio devono essere sempre installati. Non utilizzare l’apparecchio senza il filtro di allu-minio in posizione. L’utilizzo del filtro di carbonio fa diminuire le prestazioni di aspirazione dell’ap-parecchio.5.3 PuliziaIn particolare non trascurare di pulire la cappa su-bito dopo aver fritto. Utilizzare un panno morbido immerso in detersivo liquido per pulire la superficie esterna della cappa. Per la pulizia non utilizzare mai materiali abrasivi o che graffiano. Si possono utilizzare gli agenti per la pulizia di-sponibili in commercio per il grasso persistente, seguendo le avvertenze sul prodotto. Per non graffiare il corpo in acciaio spazzolato, pulire nella stessa direzione del disegno. Non utilizzare agenti per la pulizia contenenti acido cloridrico, candeggina o polveri abrasive per conservare la qualità superficiale del prodotto. Utilizzare un panno umido in acqua saponata o uno speciale spray per la pulizia in acciaio inox per le superfici in acciaio inox. Rimuovere la pellicola protettiva dell'apparecchio. Attenzione! Se non si rispettano le istruzioni su pulizia e sostituzione dei filtri della cappa, è possibile che si inneschi un incendio. Se è necessario trasportare l'apparecchio:

• Conservare l'imballaggio originale dell'apparec- chio. Trasportare l'apparecchio con il suo imbal-laggio originale e seguire i contrassegni relativi al trasporto sull'imballaggio originale.Se non si ha l'imballaggio originale: • Non mettere oggetti sulla cappa. • Proteggere la superficie esterna da colpi.

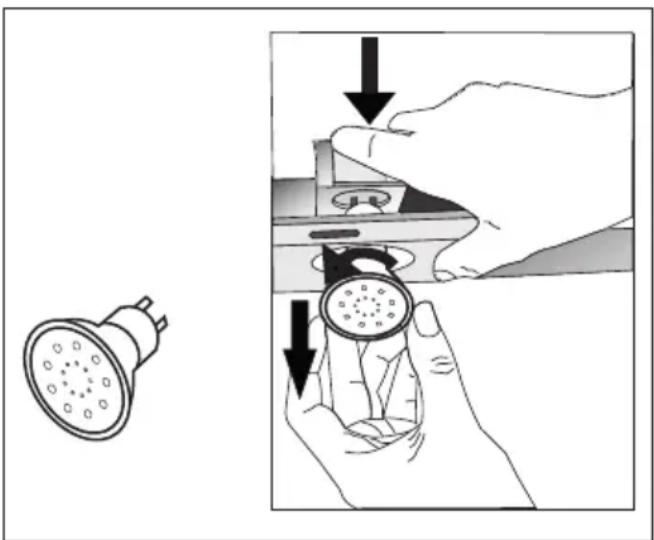

• Imballare l'apparecchio in modo che non si dan- neggi durante il trasporto.5.4 Sostituzione delle lampadineScollegare la cappa dall'alimentazione elettrica.Questo apparecchio è dotato di lampadine LED da 3 W. Per sostituire le lampadine LED, premere la lampa-dina verso il basso dalla parte posteriore del sup-porto della lampada stessa per rilasciarla.Poi ruotarla in senso antiorario di 1/4 di giro e ri-muoverla.Eseguire i passi suddetti al contrario per montare le nuove lampadine.
