HCA92641BH - Afzuigkap BEKO - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Beko
Model	HCA92641BH
Breedte	896 mm
Diepte	393 mm
Hoogte (min / max)	750 mm / 1130 mm
Nettogewicht	13 kg
Kleur	Zwart
Voedingsspanning	220 - 240 V, 50 Hz
Vermogen motor	210 W
Totaal vermogen	216 W
Afzuigcapaciteit	648 m³/h
Aantal snelheden	3
Type bediening	Elektronische drukknoppen
Verlichting	2 x 3 W LED
Diameter luchtafvoer	120 / 150 mm
Minimale hoogte boven kookplaat	65 cm
Vetfilter	Wasbaar aluminium
Actief koolstoffilter (optioneel)	Ja, voor recirculatie
Automatische uitschakelfunctie	Ja, na 15 minuten
Type installatie	Muurmontage met afvoer of recirculatie
Repareerbaarheid en reserveonderdelen	Onderdelen beschikbaar gedurende 10 jaar na aankoop

Veelgestelde vragen - HCA92641BH BEKO

Wat is de minimale installatiehoogte boven het fornuis?

De afstand tussen de onderkant van de afzuigkap en de bovenkant van het fornuis/oven mag niet minder zijn dan 65 cm.

Hoe maak ik de aluminium filters schoon?

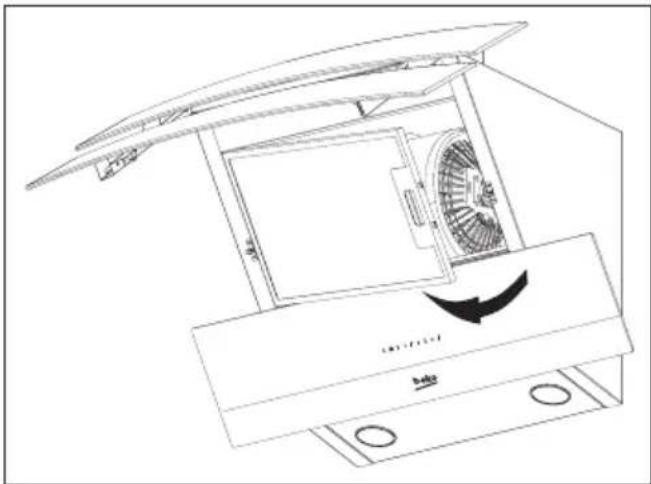

Verwijder de filters door de vergrendeling naar voren te duwen, was ze met een vloeibaar schoonmaakmiddel, spoel en droog ze. Ze kunnen ook worden gewassen in de vaatwasser. Reinig ze ongeveer elke 60 bedrijfsuren of elke 4 weken.

Hoe activeer ik de automatische uitschakeling?

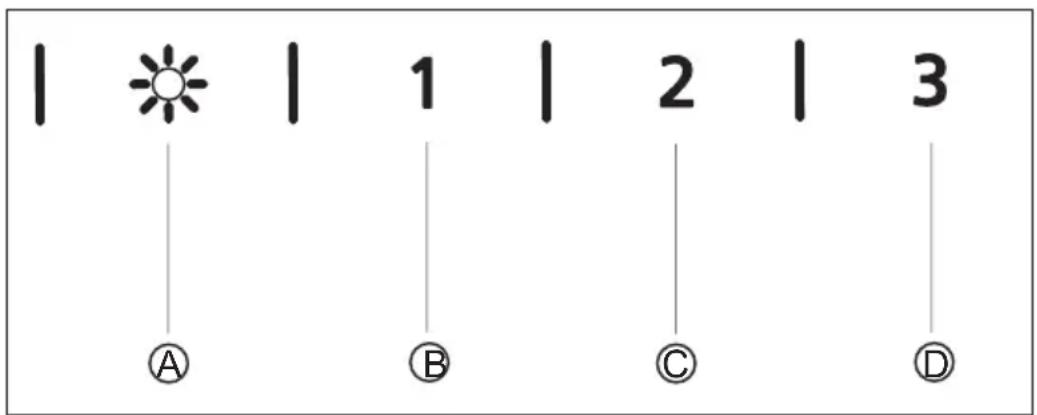

Druk langer dan 2 seconden op een van de snelheidstoetsen (B, C of D). Er wordt een timer van 15 minuten geactiveerd. Het apparaat schakelt na deze tijd automatisch uit.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet bij normaal gebruik ongeveer elke 6 maanden worden vervangen. Het kan niet worden gewassen. U kunt het verkrijgen via een erkende Beko-servicedienst.

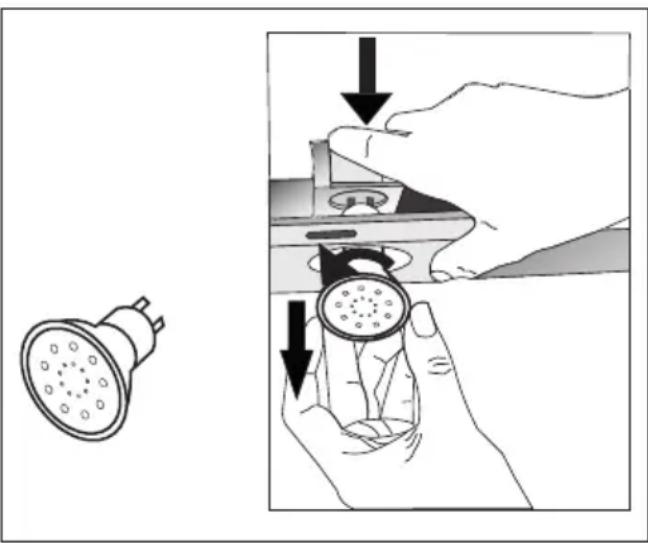

Hoe vervang ik de LED-lampjes?

Koppel het apparaat los van de stroom. Duw de lamp van achteren naar beneden vanuit de fitting, draai hem 1/4 slag tegen de klok in en verwijder hem. Plaats de nieuwe lamp in omgekeerde volgorde. Gebruik 3 W LED-lampen.

Kan ik de afzuigkap gebruiken zonder afvoerkanaal?

Ja, in recirculatiemodus. U moet een actief koolstoffilter installeren en de deflectors in de kanaaladapter verwijderen. De gefilterde lucht wordt terug in de ruimte gevoerd.

Wat moet ik doen als de afzuigkap niet inschakelt?

Controleer eerst of het apparaat is aangesloten en of de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met een erkende servicedienst voor reparatie.

Welke diameter van de afvoerslang moet ik gebruiken?

De aanbevolen diameter is 120 mm of 150 mm. Gebruik een zo kort mogelijke slang met zo min mogelijk bochten voor optimale prestaties.

Hoe maak ik de buitenkant van de afzuigkap schoon?

Gebruik een zachte doek gedrenkt in vloeibaar schoonmaakmiddel. Vermijd schurende middelen, zoutzuur, bleekmiddel of poeders. Bij roestvrij staal in de richting van de borstelstructuur afnemen.

Waar kan ik reserveonderdelen vinden?

Originele reserveonderdelen zijn 10 jaar beschikbaar vanaf de aankoopdatum. Neem contact op met een erkende Beko-servicedienst om ze te bestellen.

GEBRUIKSAANWIJZING HCA92641BH BEKO

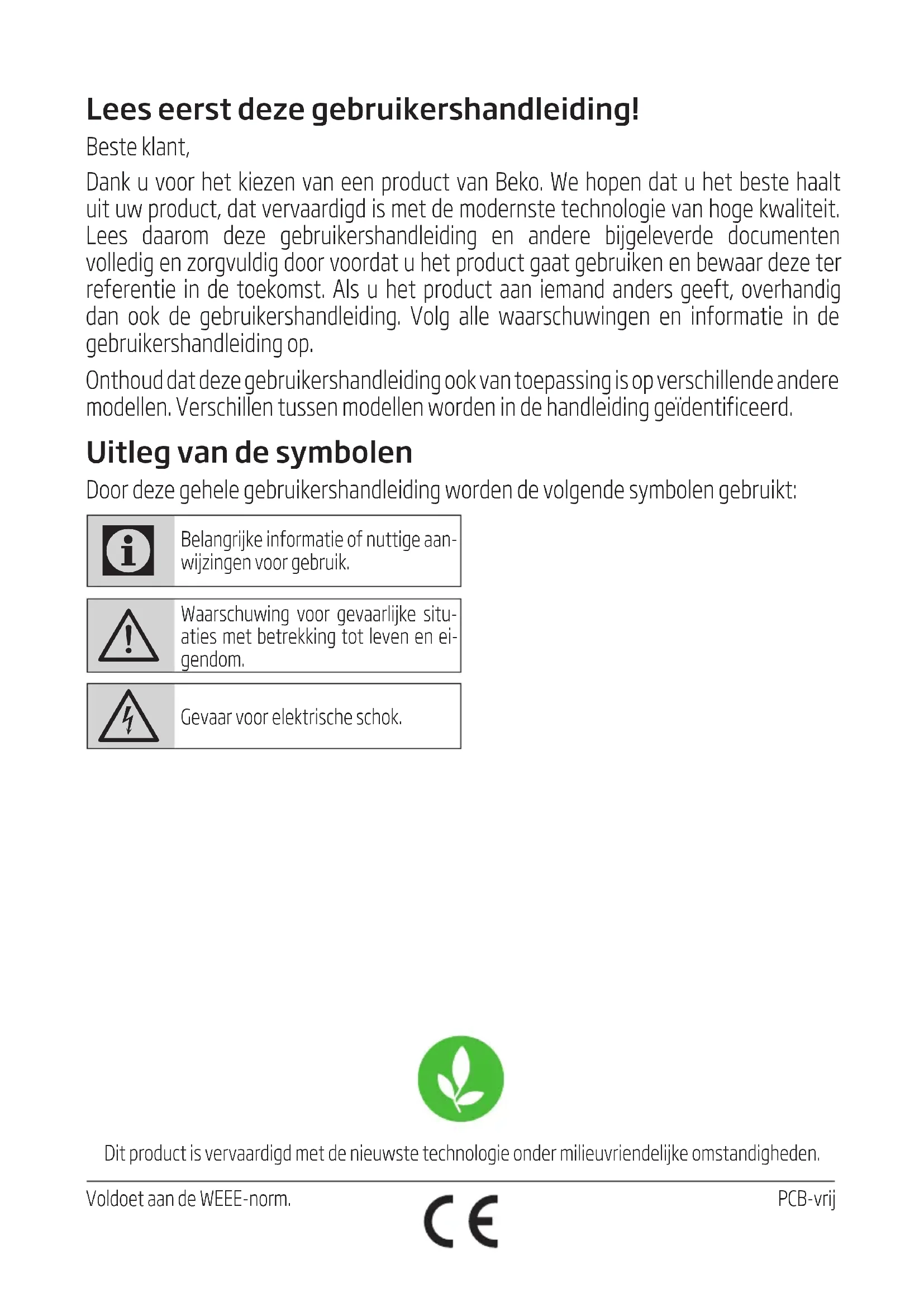

Lees eerst deze gebruikershandleiding!

Beste klant,

Dank u voor het kiezen van een product van Beko. We hopen dat u het beste haalt uit uw product, dat vervaardigd is met de modernste technologie van hoge kwaliteit. Lees daarom deze gebruikershandleiding en andere bijgeleverde documenten volledig en zorgvuldig door voordat u het product gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de gebruikershandleiding op.

Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere modellen. Verschillen tussen modellen worden in de handleiding geïdentificeerd.

Uitleg van de symbolen

Door deze gehele gebruikershandleiding worden de volgende symbolen gebruikt:

Belangrijke informatie of nuttige aanwijzingen voor gebruik.

Waarschuwing voor gevaarlijke situaties met betrekking tot leven en eigendom.

Gevaar voor elektrische schok.

Dit product is vervaardigd met de nieuwste technologie onder milieuvriendelijke omstandigheden.

1

Belangrijke veiligheids- en milieu-nstructies

Dit deel bevat veiligheidinstructies die u beschermen tegen het risico op persoonlijk letsel of schade aan eigendommen. Alle garanties komen te vervallen als u deze instructies niet opvolgt.

1.1 Algemene veiligheid

• Laat de installatie- en reparatie-werkzaamheden altijd uitvoeren door een erkende serviceagent. De fabrikant kan niet aansprakelijk worden gehouden voor schade die voortkomt uit werkzaamheden die door niet-erkende personen zijn uitgevoerd.
• Dit toestel is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het apparaat.

1.1.1 Elektrische veiligheid

- Sluit het product af van de stroom tijdens installatie-, onderhouds-, reinigings- en reparatiewerkzaamheden.

• Indien het netsnoer beschadigd is, moet dit door de fabrikant, een after-salesservice of een gelijkwaardig gekwalificeerd persoon (bij voorkeur een elektricien) of een door de importeur aangewezen persoon worden gerepareerd om gevaar te voorkomen.
• Werkingsstroom is tussen de 220 en 240 volt.
• Als het apparaat een storing vertoont, moet er niet mee gewerkt worden voordat het is gerepareerd door de erkende serviceagent. Er bestaat een risico op elektrische schok!
• Leg geen stroomkabels dichtbij fornuizen. Anders kan de stroom-kabel smelten en in brand vliegen.
• Sluit de afzuigkap nooit aan op de stroom voordat de installatie vol-tooid is.
• Om de beste resultaten te verkrijgen moet de externe conductor niet langer zijn van 4 m. Deze mag niet meer dan 2 loodrechte (90°) hoeken hebben en de diameter moet min. ø120 mm zijn.
• Sluit het apparaat af voordat enige werkzaamheden aan de interne onderdelen van het apparaat worden uitgevoerd.

1

Belangrijke veiligheids- en milieu-nstructies

1.1.2 Productveiligheid

• U kunt een pijp met een diameter van 120 mm of 150 mm gebruiken voor de aansluiting van de afzuig-kap op het rookkanaal.
• Sluit het niet aan op rookkanalen die zijn aangesloten op kachels, uitlaatschachten of rookkanalen met opgaande vlammen. Raadpleeg de regelgeving van de gemeente voor de afvoer van uitlaatgas.
• De hoogte tussen het laagste oppervlak van de afzuigkap en het bovenste oppervlak van het fornuis/de oven mag niet minder zijn dan 65 cm.
• Laat de afzuigkap niet functioneren zonder aluminium filters en verwijder de filters niet tijdens de werking.
• Raak de lamp van de afzuigkap nooit aan nadat deze lang heeft aangestaan. Hete lampen kunnen uw handen verbranden.

• Voorkom grote vlammen onder het product. Anders kunnen deeltjes op het vetfilter ontsteken en tot brand leiden.

• Zet de kookplaat aan nadat er pannen zijn opgezet. Anders kan de opkomende temperatuur be-paalde delen van uw product mis-vormen.

• Zet de kookplaat uit voordat u de pannen ervan af neemt.
• Vermijd ontvlambare materialen onder de afzuigkap.
• Olie kan ontvlammen bij het frituren van voedsel. Wees daarom voorzichtig met doeken en gordijnen.
• Laat de frituurpan bij het frituren nooit onbeheerd achter; anders kan kokende olie in brand vliegen.
• Er bestaat een risico op brand als uw afzuigkap niet binnen de aan- gegeven perioden wordt gere- inigd.
• Wees uitermate voorzichtig en draag handschoenen bij het reinigen van de afzuigkap.
• We adviseren u het apparaat een paar minuten voordat u gaat koken aanzet om het afzuigvermogen te vermeerderen. Zo heeft u een voortdurend en stabiel afzuigvermogen als de dampen opstijgen.

1

Belangrijke veiligheids- en milieu-nstructies

• Laat uw afzuigkap na de beëindiging van het koken of bakken gedurende 15 minuten doorwerken om alle kookdampen in de keuken te verwijderen.
• Zorg in het bijzonder in combinatie met gasfornuizen dat als de afzuigkap in gebruik is de ruimte geventileerd wordt met schone lucht.
• Zorg dat het apparaat niet wordt aangesloten op het rookkanaal dat wordt gebruikt door niet-elektrische apparaten. (bijv.: rookka-naal voor kachel).
• Als een niet-elektrisch apparaat op hetzelfde moment in dezelfde ruimte wordt gebruikt als de afzuigkap, mag de negatieve druk in de ruimte maximaal 0,4 mbar zijn om te voorkomen dat de afzuigkap de uitlaatgassen van het andere apparaat in de ruimte zuigt.

1.1.3 Kinderveiligheid

• Verpakkingsmateriaal is gevaarlijk voor kinderen. Houd verpakkingsmateriaal op een veilige plek buiten het bereik van kinderen.
• Elektrische apparaten zijn gevaarlijk voor kinderen. Houd kinderen buiten bereik van het product. Laat kinderen niet met het apparaat spelen.

1.2 Bedoeld gebruik

• Dit apparaat is bedoeld voor huishoudelijk gebruik. Het is niet geschikt voor commercieel gebruik en moet niet anders worden gebruikt dan waarvoor het is bedoeld.
• De producent is niet aansprakelijk voor schade als gevolg van onjuist gebruik of hantering.
• De levensduur van uw apparaat is 10 jaar. Dit is de vereiste periode voor beschikbaarheid van onderdelen voor het functioneren van het product.

1

Belangrijke veiligheids- en milieu-nstructies

1.3 Naleving met de WEEE-norm en verwerking van afvalproducten

Dit product bevat geen schadelijke en verboden materialen zoals omschreven in de "Richtlijn over de beperking van het gebruik van bepaalde gevaarlijke stoffen in het afval van elektrische en elektronische apparatuur" (WEEE) uitgegeven door de T.R. Ministerie van Milieu en Verstedelijking.

Voldoet aan de WEEE-norm.

Dit product werd van hoogwaardige materialen en onderdelen gemaakt die hergebruikt en gerecycled kunnen worden. Gooi dit product dus niet weg bij het normale huisvuil wanneer het niet meer werkt. Breng het naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Raadpleeg uw gemeente om te weten welk het dichtstbijzijnde verzamelpunt is. Help mee het milieu en natuurlijke bronnen te beschermen door gebruikte producten te recyclen.

1.4 Pakketinformatie

Ni-MH

Het verpakkingsmateriaal van het product is vervaardigd uit gerecyclede materialen overeenkomstig onze nationale regelgeving. Gooi het verpakkingsmate-

riaal niet weg met het huishoudelijk afval of ander afval en lever het in bij een verzamelpunt dat door de gemeente is aangegeven.

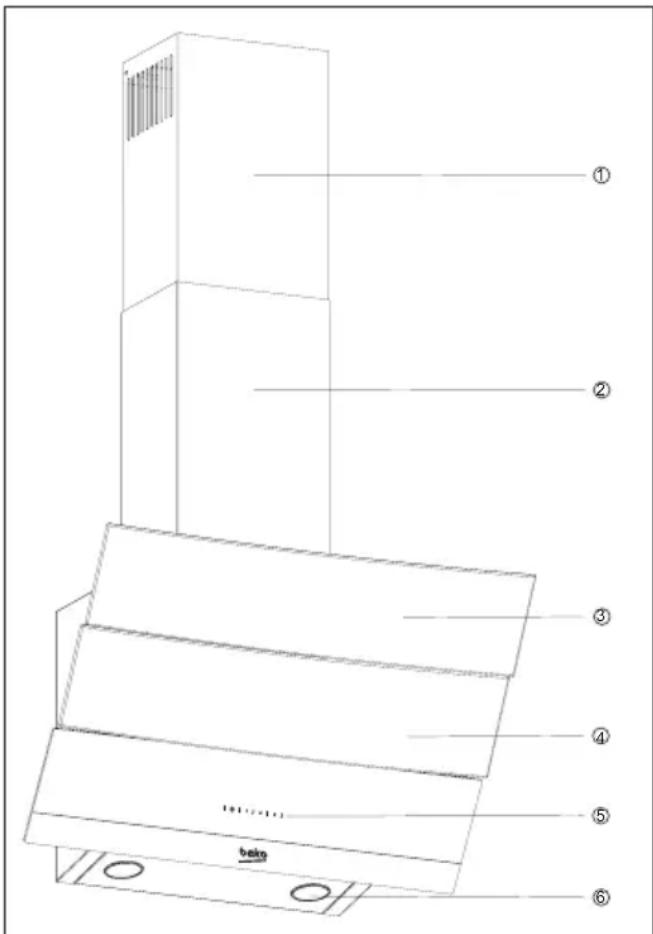

2 Technische specificaties van uw product

① ② ③ ④ ⑤ ⑥ beke

1. Intern rookkanaal
2. Extern rookkanaal
3. Glazen kap
4. Filter (onder de glazen kap)
5. Bedieningspaneel
6. Verlichting

(Afbeelding 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W	HCA 62640 WH
Breedte 896 mm	896 mm 596 mm 596 mm
Diepte 393 mm 393 mm 386 mm 386 mm
Hoogte 750 mm / 1130 mm 750 mm / 1130 mm 750 mm /1080 mm 750 mm /1080 mm
Stroomvoltage	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Bediening	Met 3 standen	Met 3 standen	Met 3 standen	Met 3 standen
Lampvermogen	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Luchtuitlaatpijp	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Capaciteit	577 m3/h	577 m3/h	537 m3/h	537 m3/h
Motorvermogen	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Totaal vermogen	216 W	216 W	216 W	216 W
Netto gewicht	13 kg	13 kg	10,4 kg	10,4 kg
Kleur	Zwart	Wit	Wit	Wit

Waarden die op het productlabel of in de bijgevoegde documentatie vermeld staan, zijn verkregen uit laborariumomstandigheden overeenkomstig de relevante normen. Deze waarden kunnen variëren afhankelijk van de werk- en milieuomstandigheden van het product.

2 Technische specificaties van uw product

	HCA 62640 B HCA 62640 BH HCA 62540 B HCA 92540 B
Breedte 596 mm 5	96 mm 596 mm 896 mm
Diepte 386 mm 38	6 mm 386 mm 393 mm
Hoogte 750 mm /1	1080 mm 750 mm /108	0 mm 750 mm /1080 mm	750 mm /1130 mm
Stroomvoltage	220 - 240 V, 50 Hz 2	20 - 240 V, 50 Hz 220 -	240 V, 50 Hz 220 - 240 V, 50 Hz
Bediening Met 3 standen		Met 3 standen Met 3 standen		Met 3 standen
Lampvermogen	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Luchtuitlaatpijp	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Capaciteit	537 m3/h	537 m3/h	566 m3/h	593 m3/h
Motorvermogen	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Totaal vermogen	216 W	216 W	216 W	216 W
Netto gewicht	10,4 kg	10,4 kg	10,4 kg	13 kg
Kleur	Zwart	Zwart	Zwart	Zwart

	HCA 62641 BH	HCA 62641 WH	HCA 92641 BH	HCA 92641 WH
Breedte 596 mm 5	96 mm 896 mm 896 mm
Diepte 386 mm 38	6 mm 393 mm 393 mm
Hoogte	750 mm /1080 mm 7	50 mm /1080 mm 7	50 mm /1130 mm 7	50 mm /1130 mm
Stroomvoltage	220 - 240 V, 50 Hz 2	20 - 240 V, 50 Hz 220 -	240 V, 50 Hz 220 - 240 V, 50 Hz
Bediening Met 3 standen		Met 3 standen Met 3 standen		Met 3 standen
Lampvermogen	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Luchtuitlaatpijp	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Capaciteit	638 m3/h	638 m3/h	648 m3/h	648 m3/h
Motorvermogen	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Totaal vermogen	216 W	216 W	216 W	216 W
Netto gewicht	10,4 kg	10,4 kg	13 kg	13 kg
Kleur	Zwart	Wit	Zwart	Wit

3 Uw apparaat installeren

Raadpleeg de dichtstbijzijnde erkende serviceagent voor de installatie van uw afzuigkap.

*De voorbereiding van de locatie en de elektrische installatie van het product komt voor de verant- woording van de klant.

Waarschuwing!

Verwijder de beschermfolie (indien aanwezig) na de installatie van afzuigkap en rookkanaal.

Min 750 Max1130 300 300 300 300 300 240 240 240 240

(Afbeelding 2)

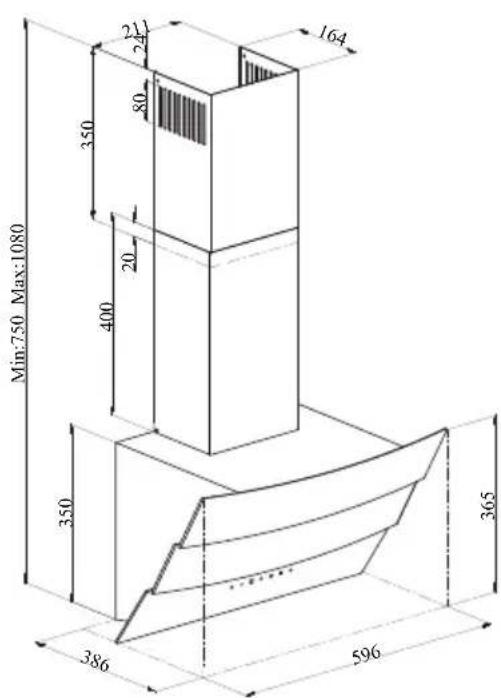

Min:750 Max:1080 350 21 24 80 164 400 20 350 365 386 596

De afstand tussen het laagste oppervlak van de afzuigkap en het bovenste oppervlak van het for- nuis moet minstens 65 cm zijn.

Laat een erkende elektricien de elektrische aan-sluiting verzorgen.

Installeer uw apparaat dusdanig dat u de stroomaansluiting (stekker, contactdoos) na de installatie makkelijk kunt bereiken.

Afmetingen zijn gegeven in mm.

3.1 Installatieaccessoires

1 x aansluitplaat rookkanaal

1 x ∅120/150 mm kunst- stof aansluitstuk voor rookkanaal

3 Uw apparaat installeren

De benodigde informatie voor de voorbereiding van de plaats van installatie voor uw afzuigkap vindt u hieronder.

3.2 Installatie van de afzuigkap tegen de wand

Om de afzuigkap tegen de wand te installeren, schroeft u de schroeven van de ophangplaten op de motorbehuizing los en trekt u de platen naar boven. Draai daarna de schroeven van de ophangplaten vast. (Afbeelding 3a).

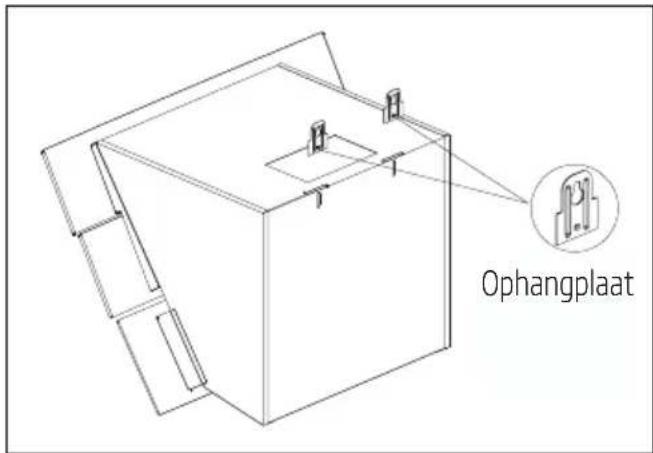

Ophangplaat

(Afbeelding 3a - 60)

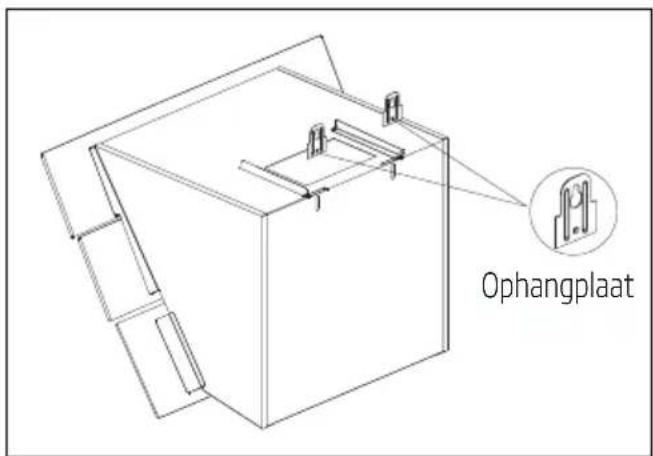

Ophangplaat

(Afbeelding 3a - 90)

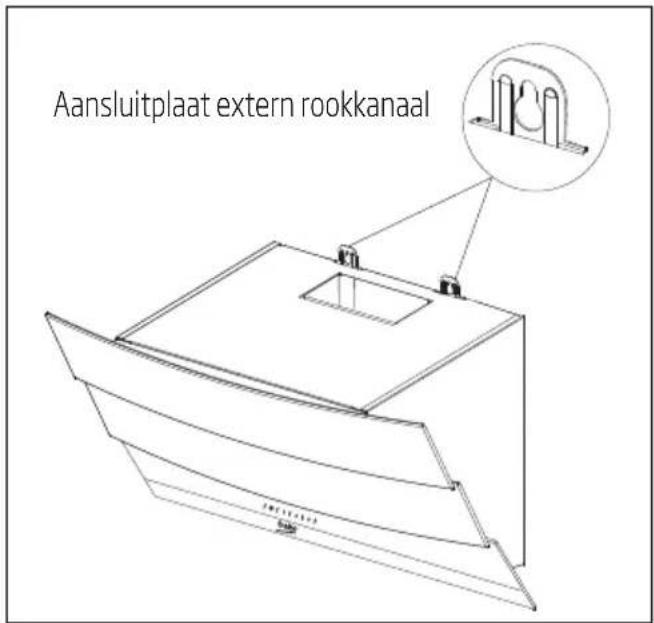

Aansluitplaat extern rookkanaal

(Afbeelding 3b - 60)

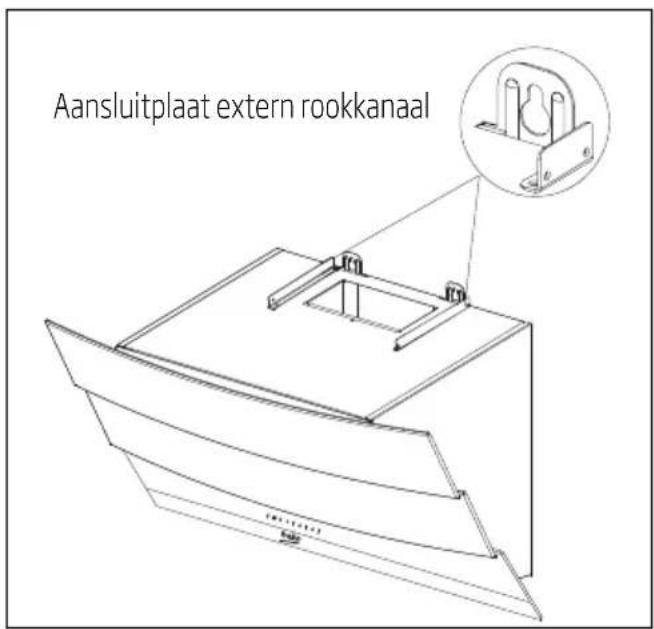

Aansluitplaat extern rookkanaal

(Afbeelding 3b - 90)

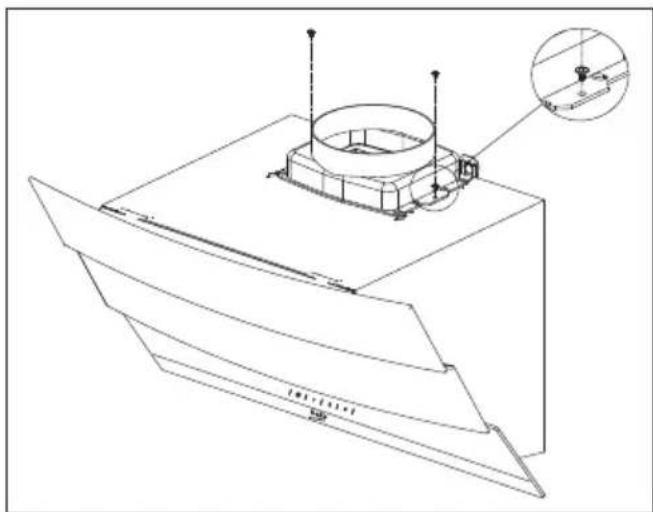

Bevestig het kunststof aansluitstuk voor rookkanaal met ∅ 150 mm met meegeleverde schroef 3,5 x 9,5 op de bovenkant van de behuizing (Afbeelding 4).

Als u een rookkanaal gebruikt met ∅ 120 mm plaatst u het aansluitstuk met ∅ 120 mm.

3 Uw apparaat installeren

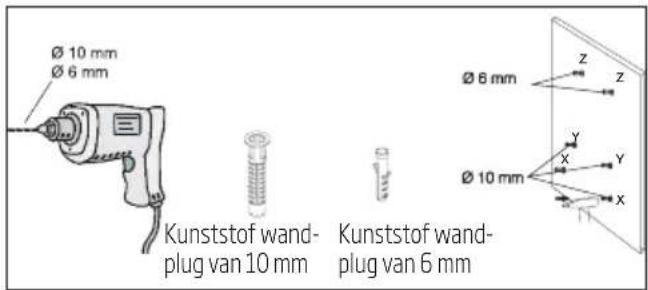

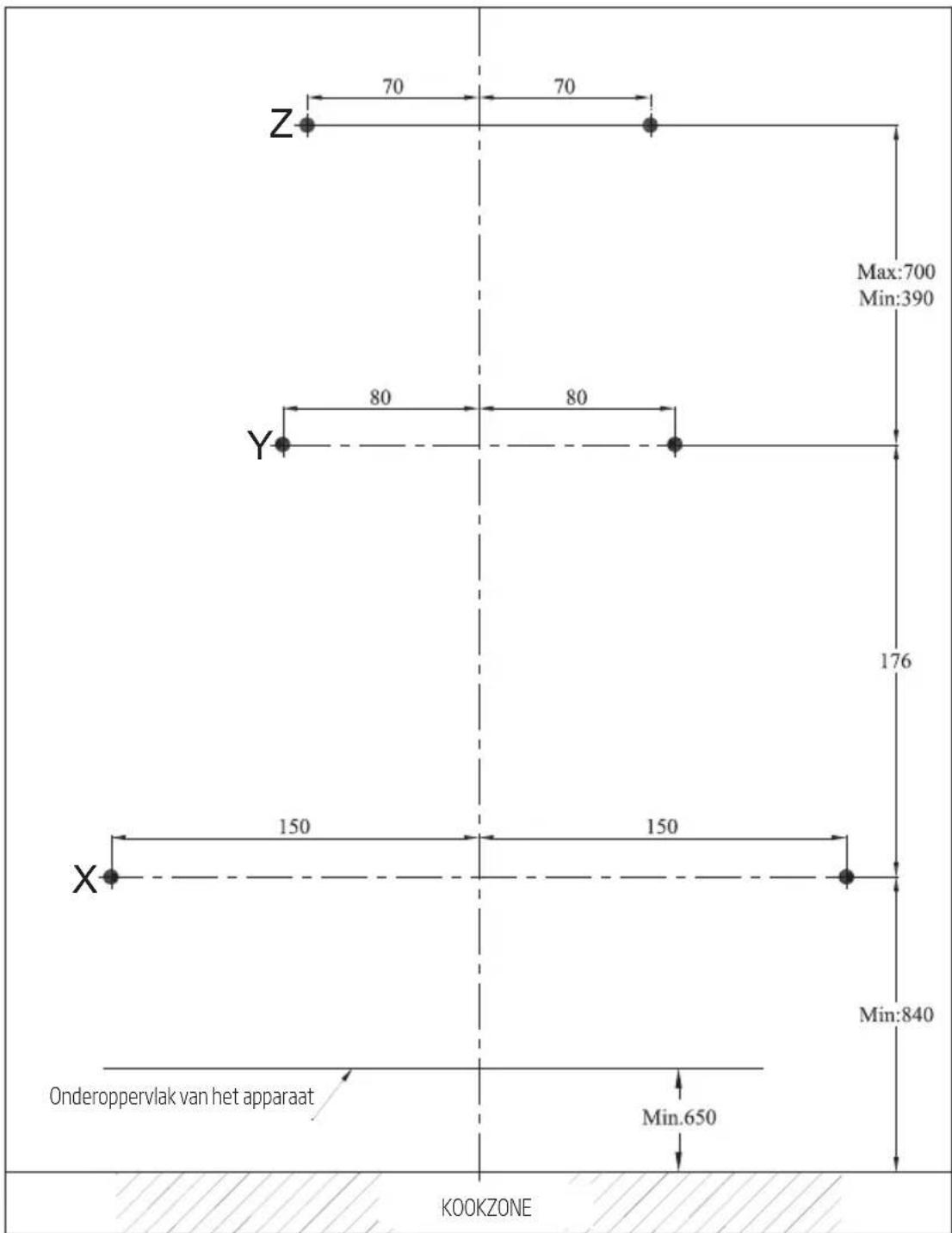

3.2.1 Boren van gaten voor ophanging

Plaats het installatiesjabloon op de plek van installatie van de afzuigkap. Boor de punten gemarkeerd met (X,Y) (Afbeelding 5) met gebruik van een ∅ 10 mm boor en de punten gemarkeerd met (Z) (Afbeelding 5) met gebruik van een ∅ 6 mm boor.

Ø 10 mm Ø 6 mm Kunststof wand- plug van 10 mm Kunststof wand- plug van 6 mm Ø 8 mm Z Z Ø 10 mm Y X Y X

(Afbeelding 5)

3 Uw apparaat installeren

3.2.2 De wandpluggen inslaan met hamer

Tik met een hamer de wandpluggen met ∅ 10 mm (X,Y) in de geboorde gaten voor de ophangschroeven. Tik met een hamer 2 wandpluggen met ∅ 6 mm (Z) in de geboorde gaten met ∅ 6 mm voor de aansluitplaat van het externe rookkanaal. (Afbeelding 5)

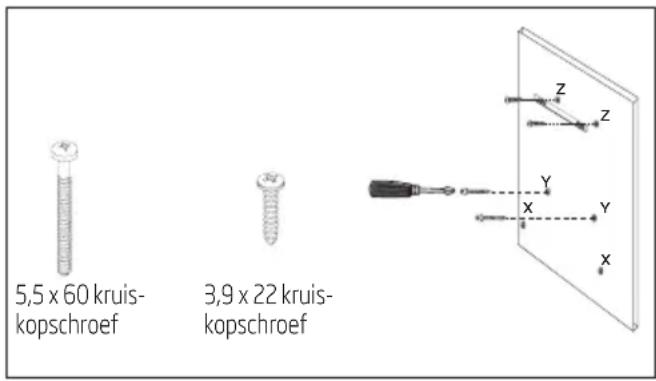

3.2.3 Plaatsen van de ophangschroeven

Draai de ophangschroeven van 5,5 x 60 in de wandpluggen met ∅ 10 mm (Y) die u met een ha- mer in de wand heeft getikt. Er moet een afstand van 5 mm zijn tussen de schroefkop en de wand. (Afbeelding 6)

Sluit de aansluitplaat voor het interne rookkanaal met de wandpluggen van 6 mm (Z) aan op de wand met schroeven van 3,9 x 22.

(Afbeelding 6)

5,5 x 60 kruis- kopschroef 3,9 x 22 kruis- kopschroef

3.2 De afzuigkap ophangen aan de wand

• Hang de afzuigkap op aan de schroeven die u in de Y-gaten heeft geschroefd.
• Open het afzuigvenster aan de zijkant van de afzuigkap door dit naar u toe te trekken. Installeer de schroeven van 5,5 x 60 in de X-gaten die zich binnenin bevinden om het apparaat te vergrendelen.

3 Uw apparaat installeren

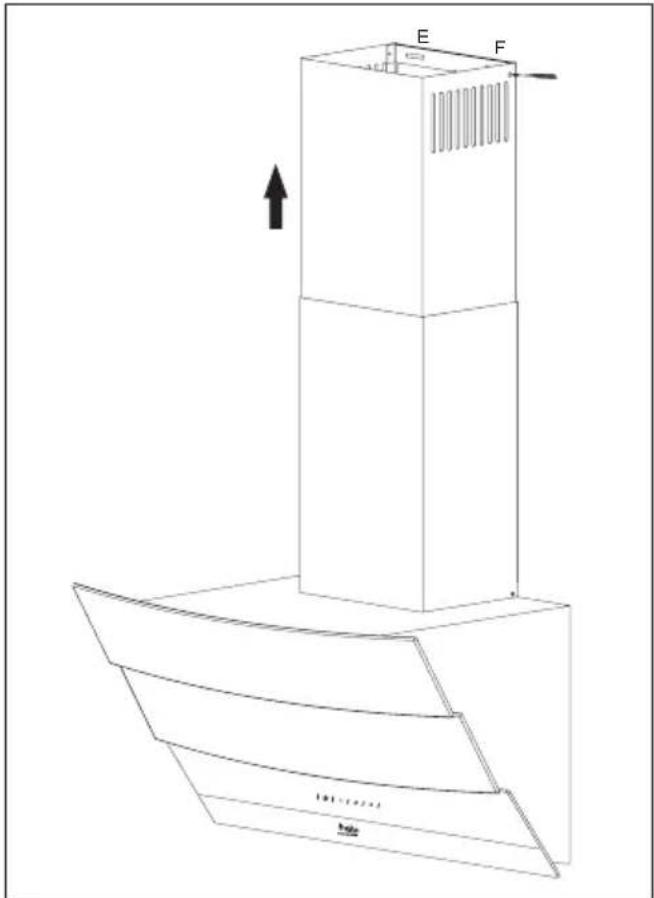

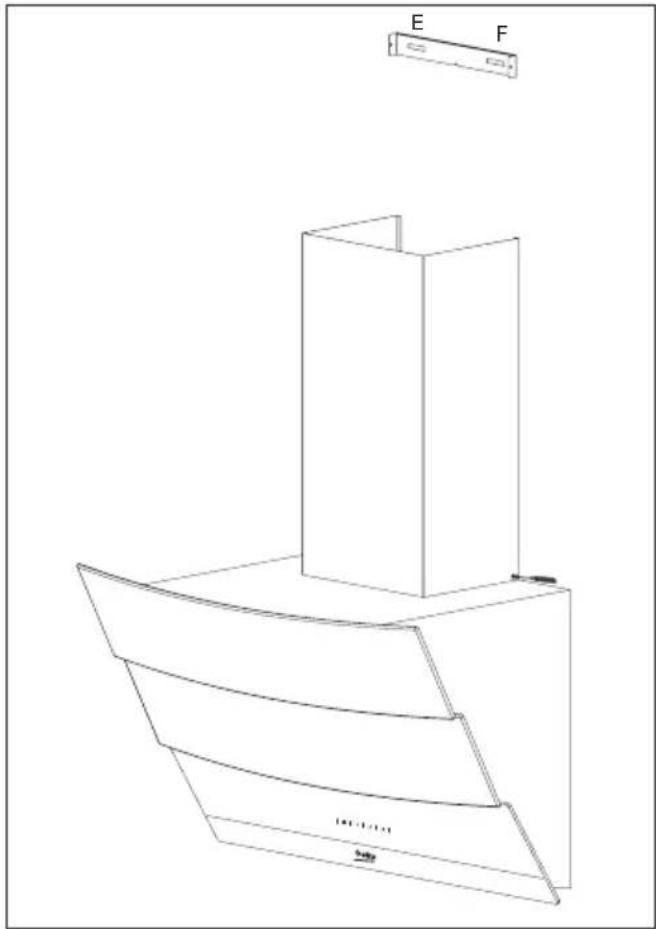

3.3 Installatie van rookkanaal van de afzuigkap

Sluit het product af van de stroom voordat ge- start wordt met de installatie van het rookkanaal. Bevestig de bladmetalen rookkanaalonderdelen om de behuizing.

Schroef het externe rookkanaal op de aansluit-platen van het externe rookkanaal die zich op de motorbehuizing bevinden. (Afbeelding 3b / 7)

Trek het interne rookkanaal uit zijn buitenranden en schroef hem op de aansluitplaten van het rookkanaal dat op de wand is bevestigd (Afbeelding 8).

3.4.1 Gebruik met aansluiting op rookkanaal

• De damp wordt verwijderd via het rookkanaal dat vastzit aan het aansluitstuk op de afzuigkap.
• De diameter van het rookkanaal moet gelijk zijn aan de diameter van de aansluitring. Om de lucht eenvoudig in horizontale opstelling uit de ruimte te verwijderen moet de pijp enigszins naar boven hellen (circa 10°).

3.4.2 Gebruik zonder aansluiting op rookkanaal

- De lucht wordt door het koolstofffilter gefilterd en terug in de ruimte gebracht. Het koolstofffilter wordt gebruikt als er zich geen rookkanaal in huis bevindt.

• Als de afzuigkap wordt gebruikt zonder aansluiting op een rookkanaal dienen de omstellers in het aansluitstuk voor het rookkanaal verwijderd te worden.
• Verwijder het aluminium filter. Om het koolstofffilter te installeren centreert u deze op het kunststof gedeelte aan beide zijden van de ventilatorbehuizing en zet het vast met de klemmen. Zet het filter vast door de klemmen naar links of rechts te draaien.
• Plaats het aluminium filter.

3.5 Aansluiting op rookkanaal:

Plaats het aansluitstuk dat meegeleverd is met de afzuigkap in het ventilatiegat dat zich bovenaan de afzuigkap bevindt. Zorg voor een pijp met een diameter van 120/150 mm. Sluit een stuk van de pijp aan op het aansluitstuk en de andere kant op het rookkanaal.

Zorg dat deze twee aansluitingen goed vast zitten zodat ze niet los kunnen komen als de afzuigkap op maximaal vermogen werkt. Controleer dat de flappen in het rookkanaal functioneren als u deze met de klem vastmaakt. Bevestig de aansluitpijp van het rookkanaal op het aansluitstuk.

Als u de aansluitpijp van het rookkanaal in het aansluitstuk bevestigt, zal er geen luchtafzuiging plaatsvinden, omdat de flappen die de terugcirculerende lucht voorkomen gesloten blijven.

Het wordt niet aangeraden aansluitingen te maken op rookkanalen die zijn aangesloten op kachels of uitlaatschachten. Sluit niet aan op dergelijke rookkanalen. De pijpaansluiting moet zo kort mogelijk zijn en zo min mogelijk ellebogen hebben.

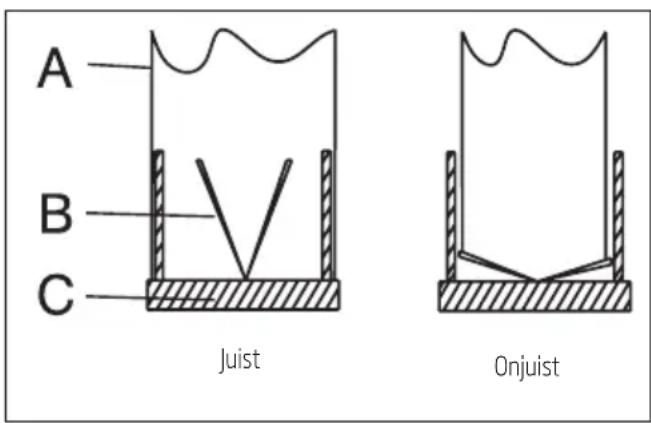

A: Uitlaatpijp rookkanaal

B: Flappen die terugcircularende lucht voorkomen

C: Kunststof rookkanaal

3.5.1 Preventiesysteem terugcircularende lucht (N-RV)

Als de afzuigkap in werking is, zijn de flappen gesloten om te voorkomen dat mogelijke geuren en stof van buiten de ruimte inkomen.

A B C Juist Onjuist

(Afbeelding 9)

4 Bedienen van uw apparaat

(A): Aan/uit-knop verlichting
(B): Knop voor 1e stand
(C): Knop voor 2e stand
(D): Knop voor 3e stand

4.1 Digitale elektronische bediening met 3 standen

(A) Aan/uit-knop verlichting: U kunt de kookruimte verlichten door deze knop in te drukken.
(B) toets: U kunt uw afzuigkap op stand 1 laten werken door op deze knop te drukken.

Als u deze toets nogmaals indrukt om het apparaat uit te schakelen, verdwijnt de vermogensindicator op het display.

(C) toets: U kunt uw afzuigkap op stand 2 laten werken door op deze knop te drukken.

Als u deze toets nogmaals indrukt om het apparaat uit te schakelen, verdwijnt de vermogensindicator op het display.

(D) toets: U kunt uw afzuigkap op stand 3 laten werken door op deze knop te drukken.

Als u deze toets nogmaals indrukt om het apparaat uit te schakelen, verdwijnt de vermogensindicator op het display.

Auto-stop binnen 15 min.:

Dit apparaat is uitgerust met een auto-stopfunctie die het mogelijk maakt het apparaat de ruimte gedurende extra tijd te ventileren om ongewenste geuren en dampen in de ruimte na het koken te verwijderen. Het apparaat stopt automatisch na een bepaalde tijdsduur.

Om de auto-stopfunctie te activeren, drukt u minstens 2 seconden op een van de vermogenstoetsen (B, C, D) op het bedieningspaneel. Er worden 15 minuten geactiveerd op een tijdklok.

Als u dezelfde vermogenstoets indrukt terwijl de auto-stopfunctie actief is, wordt de functie uitgeschakeld en stopt het apparaat.

Als u een andere vermogenstoets selecteert, wordt deze functie uitgeschakeld.

Als u uw apparaat automatisch wilt laten stoppen, moet u de auto-stopfunctie opnieuw activeren.

Periodieke reiniging van metalen filters:

Filters moeten afhankelijk van het gebruik na ongeveer iedere 60 werkingsuren of 4 weken worden gereinigd.

4 Bedienen van uw apparaat

4.2 Energie-efficiënt gebruik:

• Als de afzuigkap in werking is, past u het vermogen aan op de intensiteit van de geur en damp om onnodig verbruik te voorkomen.
• Gebruik laag vermogen onder normale omstandigheden (1-2) en hoog vermogen (3) als geuren en dampen intensiever zijn.
• De verlichting op de afzuigkap is bedoeld voor het verlichten van de kookzone.

Deze te gebruiken om de omgeving/keuken te verlichten heeft onnodig verbruik en ongeschikte verlichting tot gevolg.

4.3 Bediening van de afzuigkap:

• De afzuigkap is uitgerust met een motor met verschillende vermogensinstellingen.
• We adviseren u om voor betere resultaten laag vermogen onder normale omstandigheden (1-2) te gebruiken en hoog vermogen (3) als geuren en dampen intensiever zijn.
• U kunt de afzuigkap starten door de gewenste vermogensstand (B, C, D) in te drukken.
• U kunt de kookruimte verlichten door de verlichtingsknop in te drukken. (A)

5 Reinigen en onderhoud

Schakel het apparaat uit, draai de hoofdschakelaar uit of maak de zekeringen van de afzuigkap los voordat u deze reinigt of onderhoudt.

Dit filter vangt vetdeeltjes uit de lucht op. U wordt aangeraden uw filter onder normale gebruiksomstandigheden iedere maand te reinigen. Verwijder voor dit proces eerst de aluminium filters. Was de filters met vloeibaar wasmiddel, spoel ze af met water en plaats ze terug na ze gedroogd te hebben. Aluminium filters kunnen na het wassen verkleuren; dit is normaal en u hoeft uw filter niet te vervangen.

5.1.1 Verwijderen van de aluminium filters

1. Duw de vergrendeling van het aluminium filter naar voren.
2. Beweeg het dan wat naar beneden en trek het naar voren. Anders kunt u het filter buigen. (Afbeelding 10) Nadat het aluminium filter is gewassen en gedroogd, plaatst u het filter terug in zijn vergrendeling door bovenstaande stappen in omgekeerde volgorde uit te voeren.

Koolstofffilter (bij gebruik zonder rookkanaal)

Dit filter verwijdert de kookgeuren. Als het niet mogelijk is een rookkanaal te gebruiken, zorgt dit voor het reinigen van de lucht die in de keuken circuleert. Het koolstofffilter van uw apparaat verzadigt met de tijd, afhankelijk van het gebruik, kookstijl en de regelmaat waarin de aluminium filters worden gereinigd.

Waarschuwing!

Koolstoffilters mogen nooit gewassen worden.

U kunt koolstoffilters verkrijgen bij erkende serviceagenten van Beko.

5.2.1 Vervangen van het koolstofffilter

• Verwijder de aluminium filters. (Afbeelding 10)
- Draai de klemmen tegen wijzerzin en laat het filter vrijkomen om het koolstofffilter te verwijderen. (Afbeelding 11)
• Installeer het nieuwe koolstofffilter.
- Plaats de aluminium filters.

5 Reinigen en onderhoud

Antigeurenfilters bevatten houtskool (actieve koolstof).

Ze moeten ongeveer iedere 6 maanden vervangen worden.

Ongeacht u een koolstofffilter gebruikt of niet, aluminium filters moeten altijd worden geïnstalleerd.

Laat uw apparaat niet werken zonder de aluminium filters. Het gebruik met koolstoffilters vermindert de afzuigprestatie van het apparaat.

5.3 Reiniging

Verzuim vooral niet uw afzuigkap te reinigen meteen nadat u heeft gebakken.

Gebruik een zachte doek met vloeibaar schoonmaakmiddel om de buitenkant van uw afzuigkap schoon te maken.

Gebruik nooit schurende of krassende materialen voor de reiniging.

U kunt in de winkel verkrijgbare vetverwijderaars enz. gebruiken door de waarschuwingen op het product op te volgen. Om de geborstelde stalen behuizing niet te krassen, moet u in dezelfde richting als de borstelstreek vegen.

Gebruik om de oppervlaktekwaliteit van uw product te onderhouden geen schoonmaakmiddelen die zoutzuur, bleek of schurende middelen bevatten. Gebruik een in zeepwater gedrenkte doek of speciale schoonmaakspray voor roestvrij stalen oppervlakken. Verwijder de beschermfolie van het apparaat.

Waarschuwing!

U kunt brand veroorzaken als u de instructies van reiniging en vervanging van filters in uw afzuigkap niet opvolgt.

Als u het apparaat moet verplaatsen:

- Bewaar de originele verpakking van het apparaat. Transporteer het apparaat in zijn originele verpakking en volg de transportmarkeringen op de originele verpakking.

Als u de originele verpakking niet meer heeft:

• Plaats geen voorwerpen op de afzuigkap.
• Bescherm het buitenoppervlak tegen stoten.
• Verpak het apparaat dusdanig dat het niet kan beschadigen tijdens het transport.

5.4 Vervangen van de lampen

Sluit de afzuigkap af van de stroomtoevoer.

Dit apparaat is uitgerust met ledlampen voor een totaal vermogen van 3 W.

Om de ledlampen te vervangen, drukt u de lamp van het achtergedeelte van de lamphouder naar beneden om de lamp vrij te geven.

Draai hem dan 1/4 draai tegen wijzerzin en verwijder hem.

Voer bovenstaande stappen in omgekeerde volgorde uit om de nieuwe lampen te bevestigen.

U kunt lampen verkrijgen bij de er- kende serviceagenten.
