HCA92641BH - Virtuves nosūcējs BEKO - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Beko
Modelis	HCA92641BH
Platums	896 mm
Dziļums	393 mm
Augstums (min / max)	750 mm / 1130 mm
Neto svars	13 kg
Krāsa	Melna
Barošanas spriegums	220 - 240 V, 50 Hz
Motora jauda	210 W
Kopējā jauda	216 W
Sūkšanas kapacitāte	648 m³/h
Ātrumu skaits	3
Vadības veids	Elektroniskās spiedpogas
Apgaismojums	2 x 3 W LED
Gaisa izvada diametrs	120 / 150 mm
Minimālais augstums virs plīts virsmas	65 cm
Tauku filtrs	Mazgājams alumīnijs
Aktivētās ogles filtrs (opcionāls)	Jā, recirkulācijai
Automātiskās izslēgšanās funkcija	Jā, 15 minūšu aizkave
Uzstādīšanas veids	Pie sienas ar izvadu vai recirkulāciju
Remontējamība un rezerves daļas	Daļas pieejamas 10 gadus pēc iegādes

Bieži uzdotie jautājumi - HCA92641BH BEKO

Kāds ir minimālais uzstādīšanas augstums virs plīts?

Attālums starp tvaika nosūcēja apakšējo virsmu un plīts/cepeškrāsns augšējo virsmu nedrīkst būt mazāks par 65 cm.

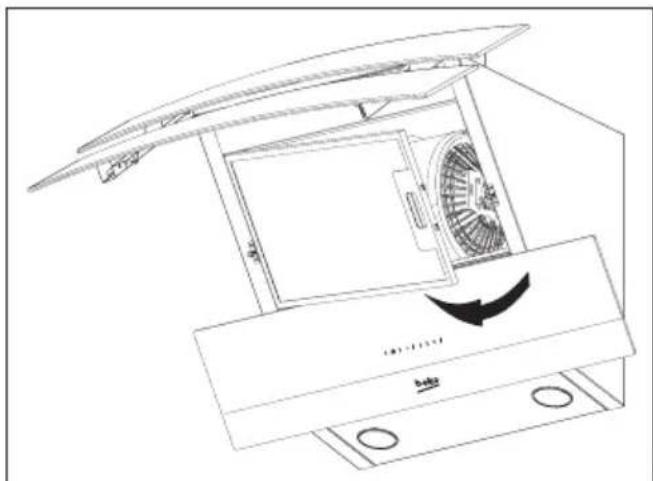

Kā tīrīt alumīnija filtrus?

Noņemiet filtrus, spiežot fiksatoru uz priekšu, pēc tam mazgājiet tos ar šķidro mazgāšanas līdzekli, noskalojiet un nosusiniet. Tos var mazgāt arī trauku mazgājamajā mašīnā. Tīriet tos aptuveni ik pēc 60 darbības stundām vai ik pēc 4 nedēļām.

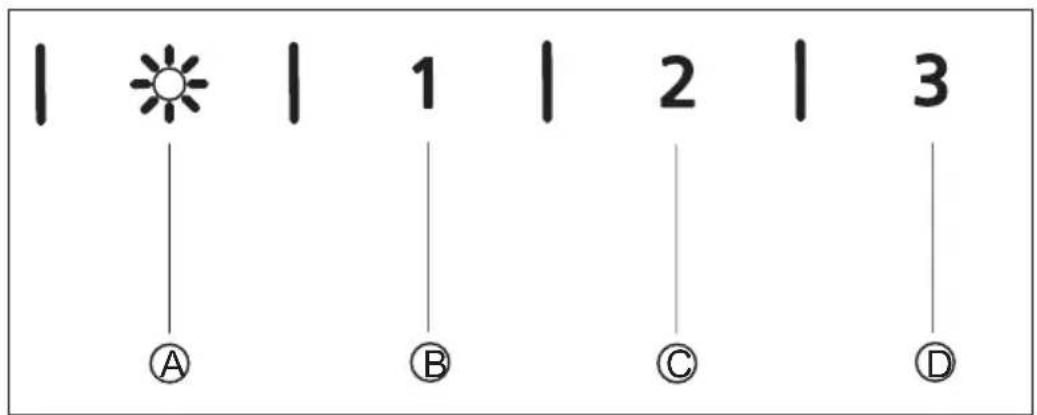

Kā aktivizēt automātiskās izslēgšanās funkciju?

Nospiediet kādu no ātruma pogām (B, C vai D) ilgāk par 2 sekundēm. Aktivizējas 15 minūšu taimeris. Ierīce automātiski izslēgsies pēc šī laika.

Kad jāmaina ogles filtrs?

Ogles filtrs jāmaina aptuveni ik pēc 6 mēnešiem normālas lietošanas apstākļos. To nevar mazgāt. To var iegādāties pie pilnvarota Beko servisa pārstāvja.

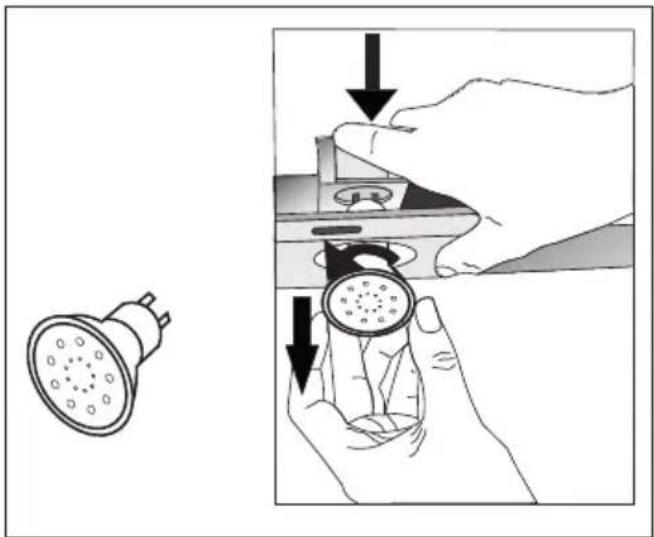

Kā nomainīt LED spuldzes?

Atvienojiet ierīci. Nospiediet spuldzi uz leju no ligzdas aizmugures, pagrieziet to par 1/4 apgriezienu pretēji pulksteņrādītāja virzienam un izņemiet. Uzstādiet jauno spuldzi pretējā secībā. Izmantojiet 3 W LED spuldzes.

Vai es varu izmantot tvaika nosūcēju bez izvada kanāla?

Jā, recirkulācijas režīmā. Jums jāuzstāda aktivētās ogles filtrs un jānoņem deflektori kanāla adaptera iekšpusē. Filtrētais gaiss tiek atgriezts telpā.

Ko darīt, ja tvaika nosūcējs neieslēdzas?

Vispirms pārbaudiet, vai ierīce ir pareizi pievienota un vai drošinātājs nav izdedzis. Ja problēma saglabājas, sazinieties ar pilnvarotu servisa pārstāvi, lai veiktu remontu.

Kādu izvada caurules diametru izmantot?

Ieteicamais diametrs ir 120 mm vai 150 mm. Izmantojiet pēc iespējas īsāku cauruli ar pēc iespējas mazāk līkumiem, lai nodrošinātu labāku veiktspēju.

Kā tīrīt tvaika nosūcēja ārējo virsmu?

Izmantojiet mīkstu drānu, kas samitrināta ar šķidro mazgāšanas līdzekli. Izvairieties no abrazīviem līdzekļiem, sālsskābes, balinātāja vai pulveriem. Nerūsējošajam tēraudam noslaukiet sukas virzienā.

Kur es varu atrast rezerves daļas?

Oriģinālās rezerves daļas ir pieejamas 10 gadus no iegādes datuma. Lai tās pasūtītu, sazinieties ar pilnvarotu Beko servisa pārstāvi.

LIETOŠANAS INSTRUKCIJA HCA92641BH BEKO

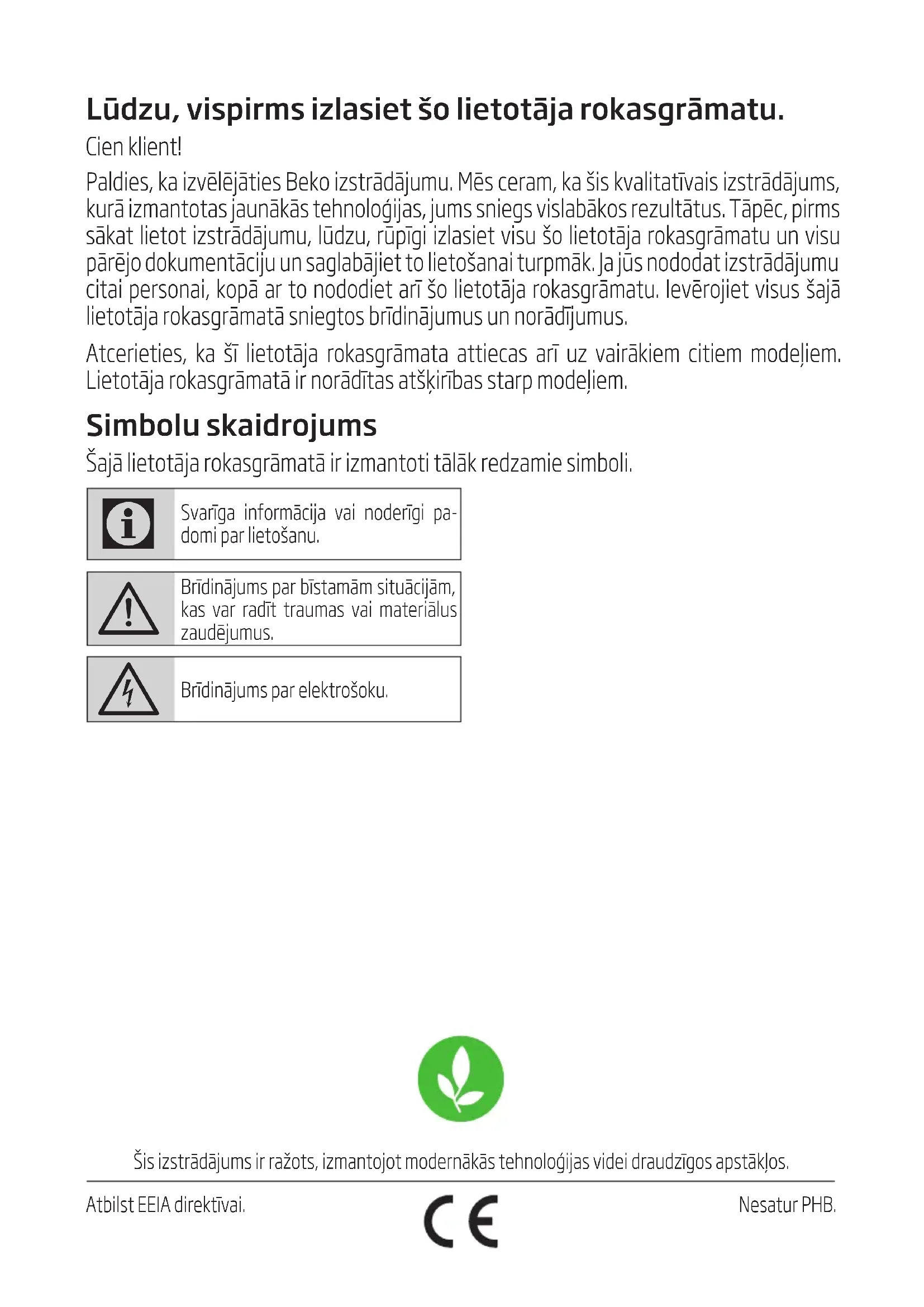

Lūdzu, vispirms izlasiet šo lietotāja rokasgrāmatu.

Cien klient!

Paldies, ka izvēlējāties Beko izstrādājumu. Mēs ceram, ka šis kvalitatīvais izstrādājums, kurā izmantotas jaunākās tehnoloģijas, jums sniegs vislabākos rezultātus. Tāpēc, pirms sākat lietot izstrādājumu, lūdzu, rūpīgi izlasiet visu šo lietotāja rokasgrāmatu un visu pārējo dokumentāciju un saglabājiet to lietošanai turpmāk. Ja jūs nododat izstrādājumu citai personali, kopā ar to nododiet ari šo lietotāja rokasgrāmatu. levērojiet visus šajā lietotāja rokasgrāmatā sniegtos brīdinājumus un norādījumus.

Atcerieties, ka šī lietotāja rokasgrāmata attiecas arī uz vairākiem citiem modeliem. Lietotāja rokasgrāmatā ir norādītas atšķirības starp modeliem.

Simbolu skaidrojums

Šajā lietotāja rokasgrāmatā ir izmantoti tālāk redzamie simboli.

Svarīga informācija vai noderīgi padomi par lietošanu.

Brīdinājums par bīstamām situācijām, kas var radīt traumas vai materiālus zaudējumus.

Brīdinājums par elektrošoku.

Šis izstrādājums ir ražots, izmantojot modernākās tehnoloģijas videi draudzīgos apstākļos.

1 Svarīgi norādījumi par drošību un vidi

Šajā nodalā ir sniegti drošības norādījumi, kas palīdzēs novērst traumu gūšanas un materiālu zaudējumu riskus. Ja netiek ievēroti šie norādījumi, visas garantijas tiek atceltas.

1.1. Vispārēja drošība

• Uzstādīšanu un remontdarbus drīkst veikt pilnvarota apkalpošanas dienesta speciālists. Ražotājs neuzņemas atbildību par bojājumiem, kas radušies, ja šīs darbības veikušas nepilnvarotas personas.
• Šo ierīci nav paredzēts lietot personām (tostarp bērniem) ar ierobežotām fiziskām, uztveres vai garīgajām spējām, kā arī personām bez atbilstošas pieredzes un zināšanām. Bērni ir jāpieskata, lai viņi nerotalātos ar ierīci.

1.1.1. Elektrodrošība

- Veicot uzstādīšanas, apkopes, tīrīšanas un remonta darbus, at-vienojiet izstrādājumu no strāvas avota.

• Ja strāvas kabelis ir bojāts, tas ir jānomaina ražotājam, pēcpārdošanas apkalpošanas dienesta pārstāvim, personai ar līdzvērtīgu kvalifikāciju (vēlams, elektrikim) vai citai importētāja norādītai personai, lai novērstu iespējamos riskus.
• Darba spriegums ir no 220 līdz 240 voltiem.
• Ja ierīce ir bojāta, to nedrīkst lietot, kamēr pilnvarota apkalpošanas dienesta speciālists nav veicis tās remontu. Pastāv risks gūt elektriskās strāvas triecienu!
• Strāvas kabelis nedrīkst atrasties plīts virsmas tuvumā. Pretējā gadī-jumā strāvas kabelis var aizdeg-ties, jo tas ir viegli kūstošs.
• Nepievienojiet tvaika nosūcēju strāvas avotam, kamēr uzstādīšana nav pabeigta.
• Lai nodrošinātu vislabāko darbību, ārējā pagarinātāja garums nedrīkst pārsniegt 4 m. Tas nedrīkst būt izliekts vairāk nekā 2 perpendikulāros (90°) leṉkos, un tā diametram jābūt vismaz 120 mm.
• Pirms jebkādu darbību veikšanas ar ierīces iekšējām dalām, atvienojiet to no strāvas avota.

1 Svarīgi norādījumi par drošību un vidi

1.1.2. Izstrādājuma drošība

• Tvaika nosūcēja gaisa izplūdes savienotājam var pievienot cauruli, kuras diametrs ir 120 mm vai 150 mm.
• Nesavienojiet ar izplūdes caurulēm, kuras ir savienotas ar plītīm, dūmeņiem vai skursteņiem, kuros var pacelties liesmas. levērojiet vietējos noteikumus par izplūdes gaisa izvadīšanu.
• Attālumam starp tvaika nosūcēja apakšējo virsu un plīts/krāsns augšējo virsmu jābūt vismaz 65 cm.
• Nelietojiet tvaika nosūcēju bez alumīnija filtriem un nenoņemiet filtrus tvaika nosūcēja dārbības laikā.
• Nepieskarieties tvaika nosūdzēja spuldzēm, ja tās ir ilgstoši bijušas ieslēgtas. Karstās spuldzes var izraisīt apdegumus.

• Nepieļaujiet lielu liesmu veidošanos zem izstrādājuma. Pretējā gadījumā ellas filtrā esošās daļiņas var aizdegties un izraisīt ugunsgrēku.

• Vispirms uzlieciet uz plīts virsmas katlus vai pannas un tikai pēc tam ieslēdziet plīti. Pretējā gadījumā paaugstinātas temperatūras ietekmē dažas izstrādājuma de-taļas var deformēties.

• Pirms pannu vai katlu nonemšanas no plīts virsmas, izslēdziet plīti.
• Nepieļaujiet viegli uzliesmojošu materiālu atrašanos zem tvaika nosūcēja.
• Cepot ēdienu, ella var aizdegties. Tāpēc uzmaniet tekstilizstrādāju-mus un aizkarus.
• Cepot ēdienu, neatstājiet plīti bez uzraudzības; pretējā gadījumā ver-došā eļļa var izraisīt ugunsgrēku.
• Ja tvaika nosūcējs netiek iztīrīts tik bieži, kā norādīts, pastāv aizde-gšanās risks.
• Tīrot tvaika nosūcēju, esiet īpaši piesardzīgs un lietojiet cimdus.
• Pirms ēdiena gatavošanas ieteicams ierīci dažas minūtes darbināt, lai palielinātos sūkšanas jauda. Tādējādi, kad veidosies tvaiks, ierīce nodrošinās nepārtrauktu un stabilu sūkšanas jaudu.

1 Svarīgi norādījumi par drošību un vidi

• Kad ēdiena gatavošana vai cepšana ir pabeigta, darbiniet ierīci vēl 15 minūtes, lai atbrīvotu virtuvi no tvaika ar ēdiena aromātu.
• Lietojot tvaika nosūcēju, it īpaši kopā ar gāzes plīti, ir jānodrošina ventilācija ar svaiga gaisa pieplūdi.
• Pievērsiet uzmanību, lai ierīce ne-tiktu savienota ar gaisa izplūdes caurulēm, kuras tiek izmantotas iekārtām, kas nav elektroierīces. (Piemērs: sildītāja dūmvads.)
• Ja vienlaikus ar tvaika nosūcēju tajā pašā telpā tiek izmantota iekārta, kas nav elektroierīce, negatīvais spiediens telpā nedrīkst pārsniegt 0,4 mbar; pretējā gadījumā tvaika nosūcējs var telpā iesūkt otras iekārtas izplūdes gāzes.

1.1.3. Bērnu drošība

• lepakojuma materiāli ir bīstami bērniem. Glabājiet iepakojuma materiālus drošā un bērniem ne-pieejamā vietā.
• Elektroierīces ir bīstamas bērniem. Turiet bērnus drošā attālumā no izstrādājuma. Neļaujiet bērniem rotaļāties ar ierīci.

1.2. Paredzētā lietošana

• Šī ierīce ir paredzēta lietošanai mājsaimniecībā. Tā nav piemērota komerciālai lietošanai, un to nedrīkst lietot citādi, kā vien paredzētajā veidā.
• Ražotājs neuznēmas atbildību par bojājumiem, kas radušies nepareizas lietošanas vai rīcības dēl.
• Periods, kurā ir jābūt pieejamām rezerves daļām pareizai ierīces darbībai, ir 10 gadi.

1 Svarīgi norādījumi par drošību un vidi

1.3. Atbilstība EEIA direktīvai un atbrīvošanās no nolietota izstrādājuma

Šis izstrādājums nesatur kaitīgus un aizliegtus materiālus, kas aprakstīti Turcijas Vides un urbanizācijas ministrijas izdotajā direktīvā par noteiktu bīstamu vielu izmantošanas ierobežošanu elektrisko un elektronisko iekārtu atkritumos (EEIA). Atbilst EEIA direktīvai.

Šis izstrādājums ir ražots no augstas kvalitātes de-talām un materiāliem, kurus var izmantot atkārtoti un kuri ir piemēroti pārstrādei. Pēc izstrādājuma kalpošanas laika beigām neizmetiet to kopā ar parastiem sadzīves atkritumiem. Nogādājiet to savākšanas vietā, kurā tiek pieņemtas elektriskās un elektroniskās iekārtas otrreizējai izejvielu pārstrādei. Lai noskaidrotu, kur atrodas tuvākā savākšanas vieta, lūdzu, sazinieties ar vietējām iestādēm. Palīdziet aizsargāt apkārtējo vidi un dabas resursus, atkārtoti pārstrādājot lietotus izstrādājumus.

1.4. Informācija par iepakojumu

Ni-MH

Atbilstoši valsts likumiem izstrādājuma iepakojums ir izgatavots no materiāla, ko var pārstrādāt. Neizmetiet iepakojuma materiālu atkritumus kopā ar sadzīves

atkritumiem vai citiem atkritumiem un nogādājiet tos vietējo iestāžu norādītās iepakojuma materiālu savākšanas vietās.

2 Lerīces tehniskā specifikācija

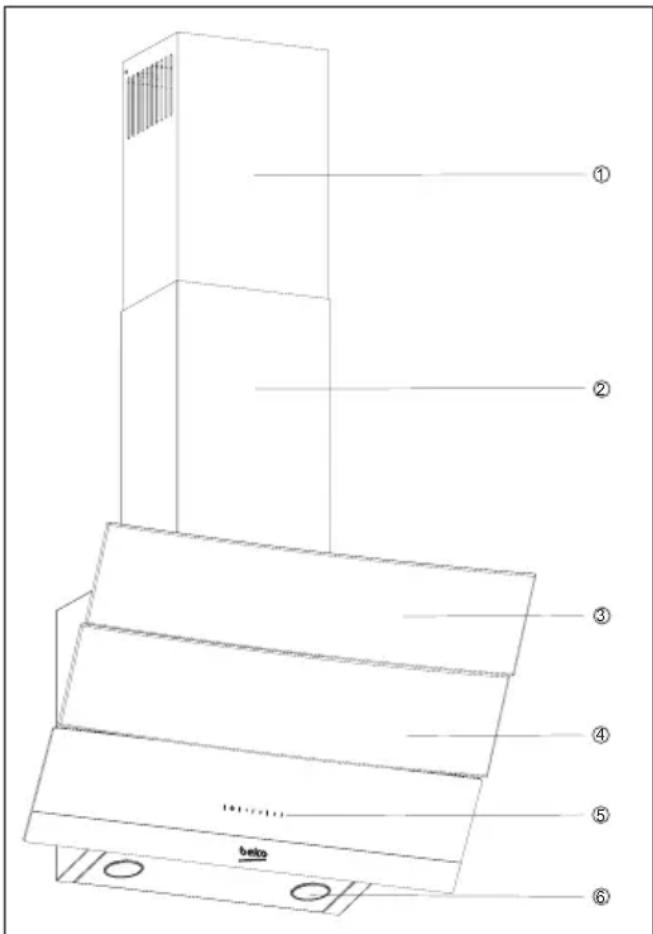

① ② ③ ④ ⑤ ⑥ beiko

1. Gaisa izplūdes caurules iekšējā daļa
2. Gaisa izplūdes caurules ārējā daļa
3. Stikla pārsegs
4. Filtrs (zem stikla pārsega)
5. Vadības panelis
6. Apgaismojums

(1. attēls)

	HCA 92640 WH	HCA 62640 W	HCA 62540 B	HCA 92540 B
Platums 896 mm 596 mm 596 mm 896 mm
Dzijums 393 mm 386 mm 386 mm 393 mm
Augustums 750 mm/1130 mm 750 mm/1080 mm 750 mm/1080 mm 750 mm/1130 mm
Strāvas spriegums	220-240 V, 50 Hz	220-240 V, 50 Hz	220-240 V, 50 Hz	220-240 V, 50 Hz
Vadība	Ar 3 līmeņiem	Ar 3 līmeņiem	Ar 3 līmeņiem	Ar 3 līmeņiem
Spuldžu jauda	2x3 W	2x3 W	2x3 W	2x3 W
Gaisa izplūdes caurule	120/150 mm	120/150 mm	120/150 mm	120/150 mm
Jauda	577 m3/h	537 m3/h	566 m3/h	593 m3/h
Motora jauda	1x210 W	1x210 W	1x210 W	1x210 W
Kopējā jauda	216 W	216 W	216 W	216 W
Svars	13 kg	10,4 kg	10,4 kg	13 kg
Krāsa	Balta	Balta	Balta	Balta

Izstrādājumu marķējumā un pievienotajā dokumentācijā norādītās vērtības ir iegūtas laboratorijas apstāklos atbilstoši spēkā esošajiem standartiem. Faktiskās vērtības var atšķirties atkarībā no izstrādājuma darbības un vides apstākliem.

2 Lerīces tehniskā specifikācija

	HCA 62640 WH	HCA 62640 B HCA	62640 BH HCA	92640 BH
Platums 596 mm 596	mm 596 mm 896 mm
Dzilums 386 mm 386	mm 386 mm 393 mm
Augstums 750 mm/1	1080 mm 750 mm/1080	mm 750 mm/1080 mm	750 mm/1130 mm
Strāvas spriegums 2	20-240 V, 50 Hz 220-240	40 V, 50 Hz 220-240 V, 50 Hz	220-240 V, 50 Hz
Vadība	Ar 3 līmeņiem	Ar 3 līmeņiem	Ar 3 līmeņiem	Ar 3 līmeņiem
Spuldžu jauda	2x3 W	2x3 W	2x3 W	2x3 W
Gaisa izplūdes caurule	120/150 mm	120/150 mm	120/150 mm	120/150 mm
Jauda	537 m3/h	537 m3/h	537 m3/h	577 m3/h
Motora jauda	1x210 W	1x210 W	1x210 W	1x210 W
Kopējā jauda	216 W	216 W	216 W	216 W
Svars	10,4 kg	10,4 kg	10,4 kg	13 kg
Krāsa	Balta	Melna	Melna	Melna

	HCA 62641 BH	HCA 62641 WH	HCA 92641 BH	HCA 92641 WH
Platums 596 mm	596 mm 896 mm	896 mm
Dzilums 386 mm 386 mm 393 mm 393 mm
Augstums	750 mm/1080 mm	750 mm/1080 mm	750 mm/1130 mm	750 mm/1130 mm
Strāvas spriegums 220-240 V, 50 Hz	220-240 V, 50 Hz	220-240 V, 50 Hz	40 V, 50 Hz	220-240 V, 50 Hz
Vadība	Ar 3 līmeņiem	Ar 3 līmeņiem	Ar 3 līmeņiem	Ar 3 līmeņiem
Spuldžu jauda	2x3 W	2x3 W	2x3 W	2x3 W
Gaisa izplūdes caurule	120/150 mm	120/150 mm	120/150 mm	120/150 mm
Jauda	638 m3/h	638 m3/h	648 m3/h	648 m3/h
Motora jauda	1x210 W	1x210 W	1x210 W	1x210 W
Kopējā jauda	216 W	216 W	216 W	216 W
Svars	10,4 kg	10,4 kg	13 kg	13 kg
Krāsa	Balta	Balta	Melna	Balta

3 Lerīces uzstādīšana

Par tvaika nosūcēja uzstādīšanu konsultējieties ar tuvākā pilnvarotā apkalpošanas dienesta speciālistiem.

* Par vietas un elektroinstalācijas sagatavošanu izstrādājuma uzstādīšanai ir atbildīgs klients.

Uzmanību!

Pēc uzstādīšanas noņemiet aizsargplēvi (ja tāda ir) no tvaika nosūcēja un gaisa izplūdes cauruļu virsmas.

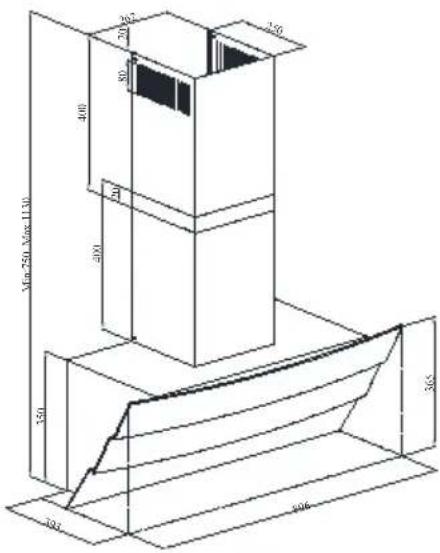

Min-750 Max 1130 20 25 400 21 290 350 36 320 400

(3.b attēls)

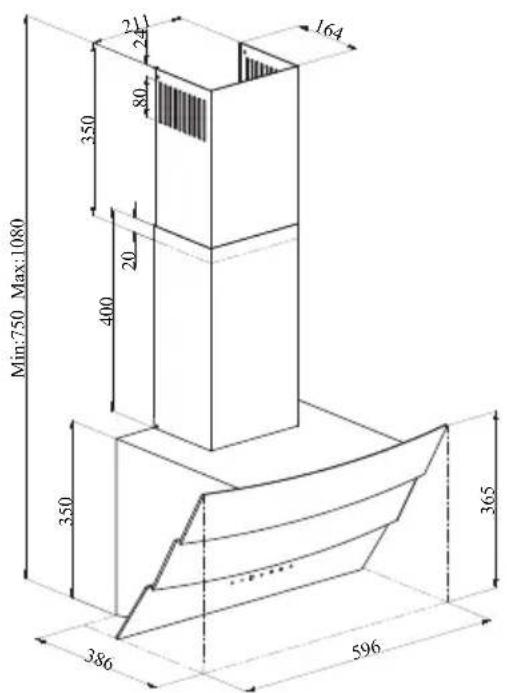

Min:750 Max:1080 350 24 80 164 20 400 350 365 386 596

Attālumam starp tvaika nosūcēja apakšē-jo virsmu un plīts augšējo virsmu jābūt vismaz 65 cm.

Lüdziet kvalificētam elektrikim veikt savienošanu ar elektrotiklu.

Uzstādiet ierīci tā, lai pēc uzstādīšanas varē-tu viegli pieklūt savienojumam ar elektrotīklu (spraudkontaktam, rozetei).

Izmēri ir norādīti milimetros.

3.1. Uzstādīšanas piederumi

Gaisa izplūdes caurules savienojuma plāksne, 1 gab.

3 Lerīces uzstādīšana

Tālāk ir sniegta nepieciešamā informācija par tvaika nosūcēja uzstādīšanas vietas sagatavošanu.

3.2. Tvaika nosūcēja uzstādīšana pie sienas

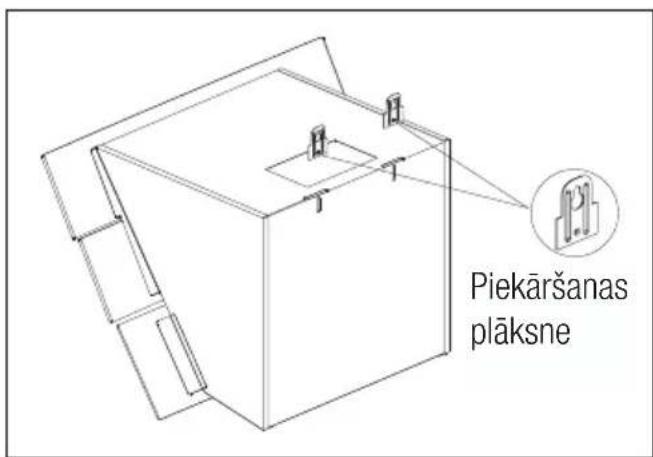

Lai uzstādītu tvaika nosūcēju pie sienas, atskrūvē-jiet uz motora korpusa esošo piekāršanas plākšņu skrūves un pavelciet plāksnes uz augšu. Pēc tam pievelciet piekāršanas plākšņu skrūves. (3.a attēls.)

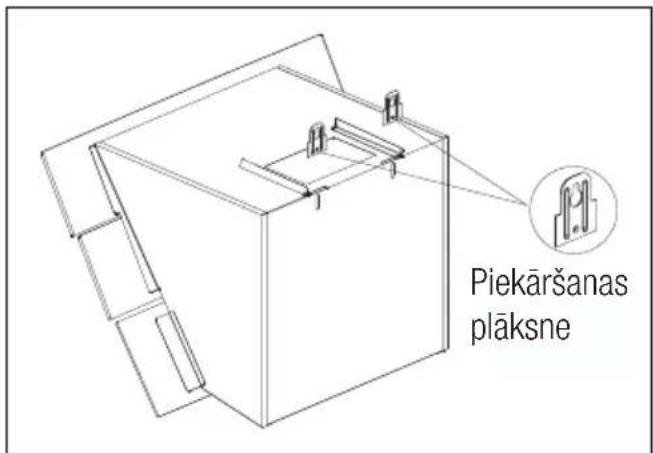

Piekāršanas plāksne

(3.a attēls - 60)

Piekāršanas plāksne

(3.a attêls - 90)

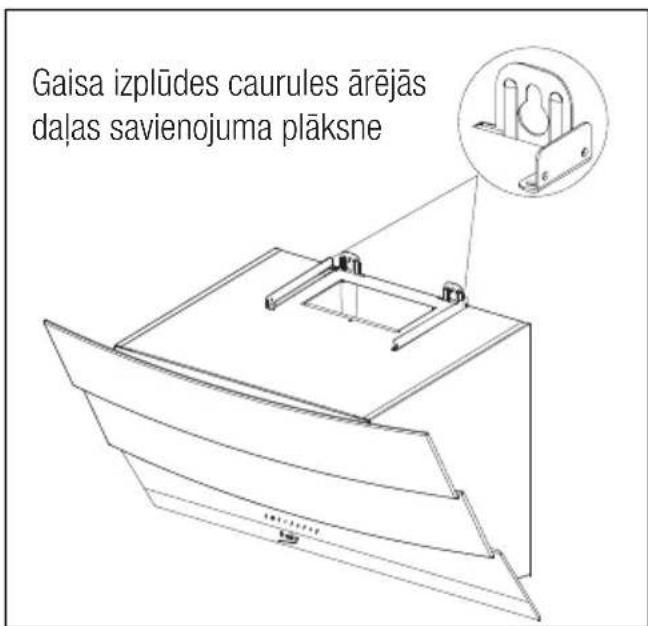

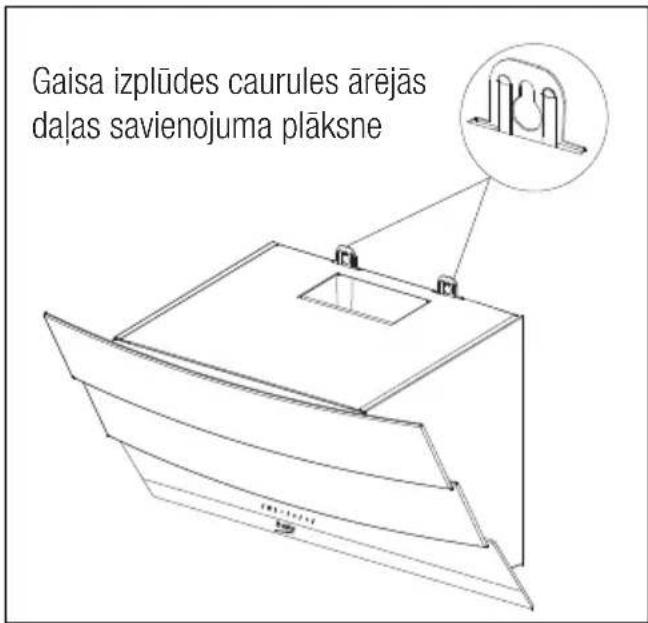

Gaisa izplūdes caurules ārējās daļas savienojuma plāksne

(3.b attēls - 60)

Gaisa izplūdes caurules ārējās daļas savienojuma plāksne

(3.b attēls - 90)

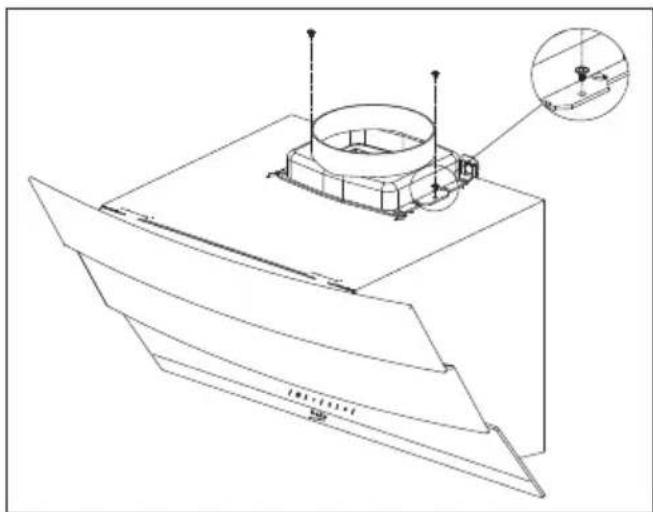

Nostipriniet plastmasas gaisa izplūdes cauruli ar diametru 150 mm pie korpusa augšdaļas ar uzstādīšanas piederumu komplektā esošo 3,5x9,5 skrūvi (4. attēls).

Ja izmantosit gaisa izplūdes cauruli ar diametru 120 mm, uz tās uzstādiet 120 mm gaisa izplūdes caurules adapteru.

3 Lerīces uzstādīšana

3 Lerīces uzstādīšana

3.2.1. Piekāršanas caurumu urbšana

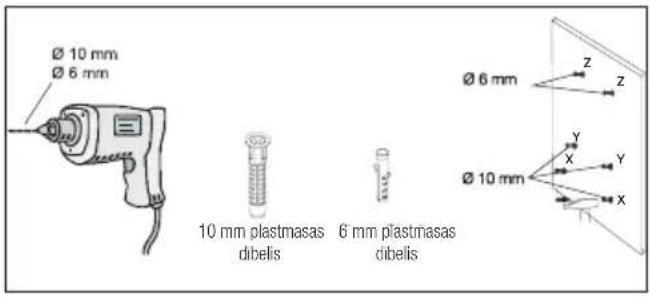

Piestipriniet uzstādīšanas veidni tvaika nosūcē- ja uzstādīšanai paredzētajā vietā. Punktos, kas atzīmēti ar X un Y (5. attēls), urbiet ar urbi, kura diametrs ir 10 mm, bet punktos, kas atzīmēti ar Z (5. attēls), urbiet ar urbi, kura diametrs ir 6 mm.

Ø 10 mm Ø 6 mm 10 mm plastmasas dibelis 6 mm plastmasas dibelis Ø 6 mm Z Z Ø 10 mm Y X Y X

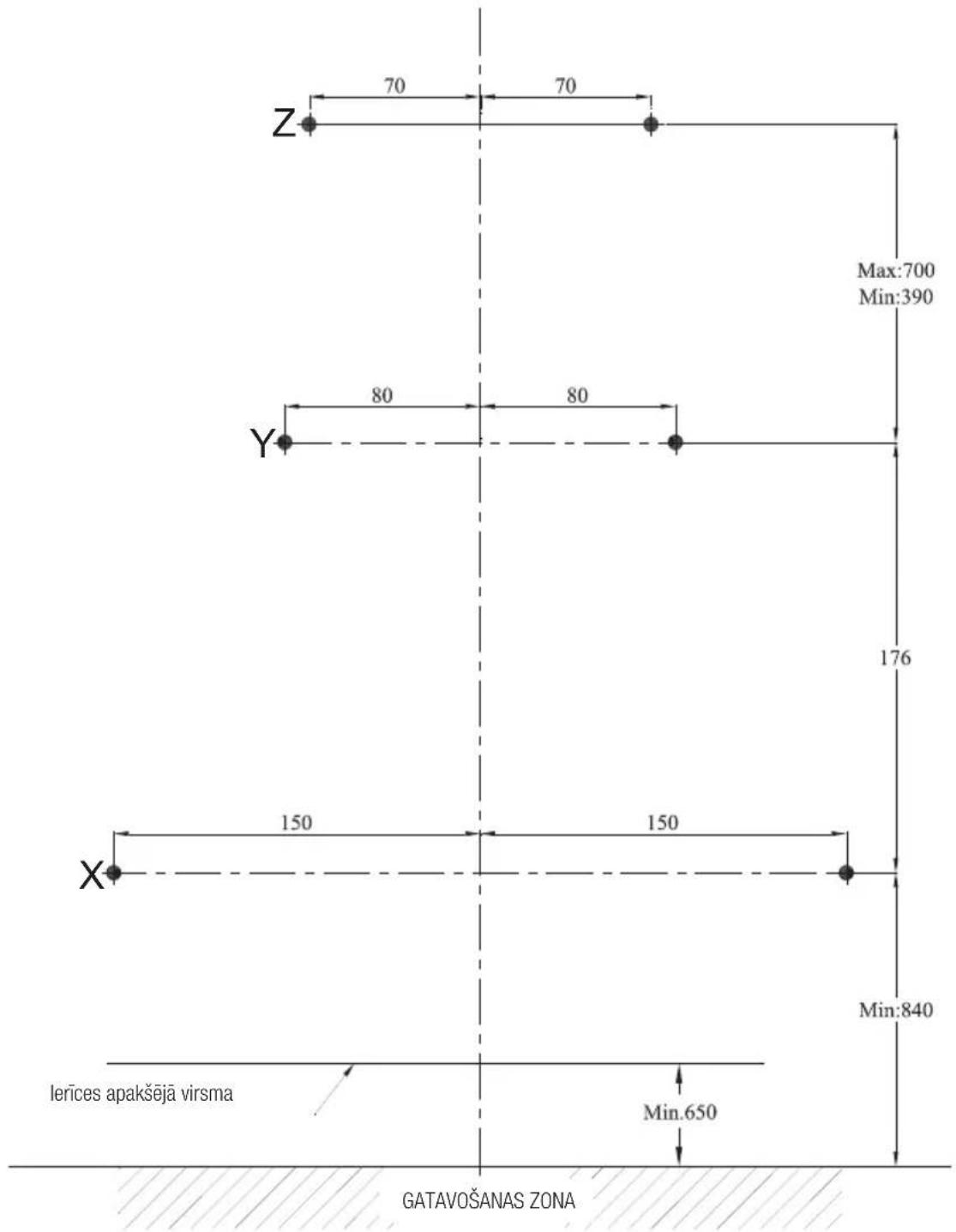

Z 70 70 Max:700 Min:390 Y 80 80 176 X 150 150 Min:840 lerīces apakšējā virsma Min.650 GATAVOŠANAS ZONA

(5. attēls)

3 Lerīces uzstādīšana

3.2.2. Dībelu iestiprināšana, izmantojot āmuru

Ar āmuru iestipriniet 10 mm diametra dībelus (X,Y) piekāršanas skrūvēm paredzētajos izurbtajās atverēs. Ar āmuru iestipriniet divus 6 mm dībelus (Z) atverēs, kas izurbtas ar 6 mm urbi un paredzētas gaisa izplūdes caurules ārejās daļas savienojuma plāksnei. (5. attēls)

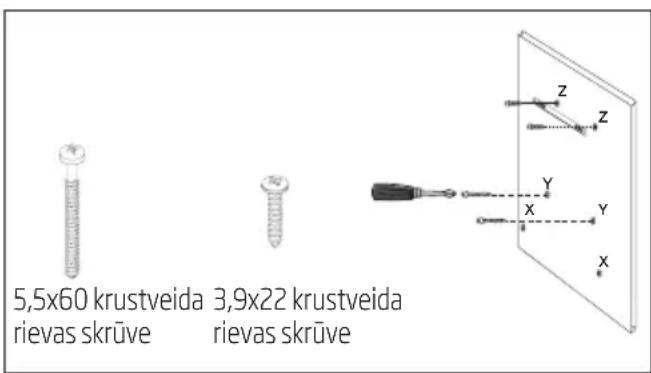

3.2.3. Piekāršanas skrūvju uzstādīšana

lestipriniet 5,5x60 piekāršanas skrūves 10 mm dībeļos (Y), kurus ar āmuru nostiprinājāt sienā. Starp skrūves galvu un sienu jābūt vismaz 5 mm attālu-mam. (6. attēls)

Piestipriniet gaisa izplūdes caurules iekšējās daļas savienojuma plāksni pie sienā nostiprinātajiem 6 mm dībelīiem (Z), izmantojot 3,9x22 skrūves. (6. attēls)

5,5x60 krustveida 3,9x22 krustveida rievas skrūve rievas skrūve

(6. attēls)

3.2.4. Tvaika nosūcēja piekāršana pie sienas

• Uzkariet tvaika nosūcēju uz skrūvēm, kas no-stiprinātas Y atverēs.
• Atveriet tvaika nosūcēja sānu sūkšanas lodziņu, pavelkot to virzienā uz sevi. levietojiet 5,5x60 skrūves X atverēs, kas atrodas iekšpusē, lai nostiprinātu ierīci.

3 Lerīces uzstādīšana

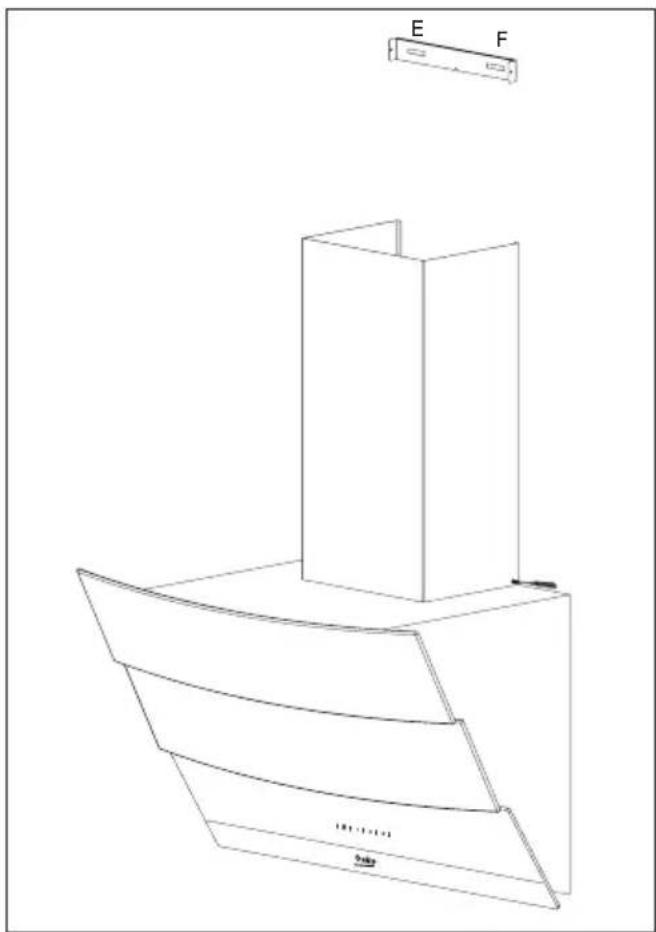

3.3. Tvaika nosūcēja gaisa izplūdes caurules uzstādīšana

Pirms sākat uzstādīt gaisa izplūdes cauruli, atvie- nojiet izstrādājumu no strāvas avota. Uzstādiet gaisa izplūdes caurules metāla lokšņu daļas ap korpusu.

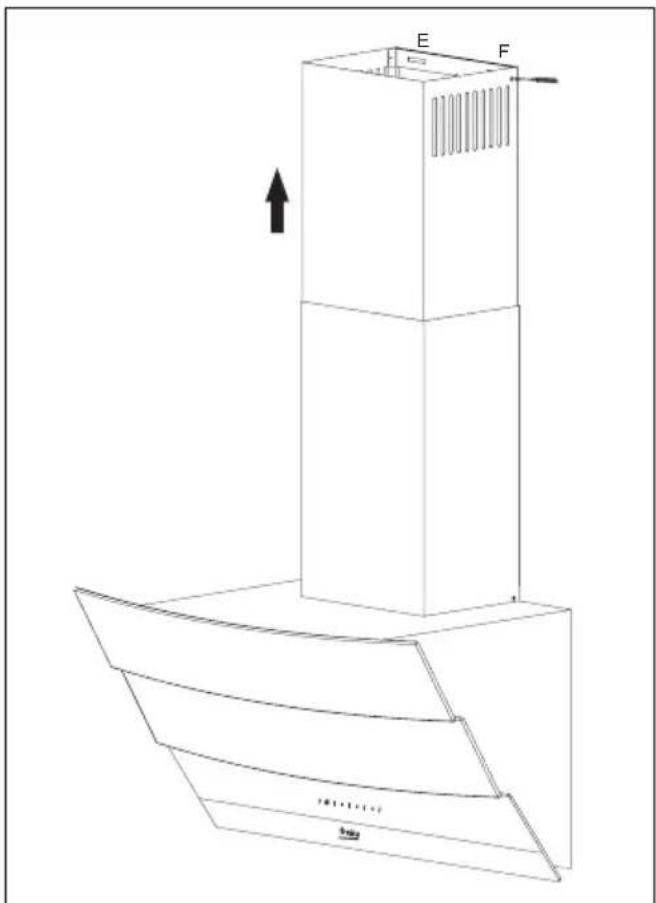

Pieskrūvējiet gaisa izplūdes caurules ārējo daļu pie ārējās gaisa izplūdes caurules savienojuma plāksnēm, kas atrodas uz motora korpusa. (3.b/7. attēls)

Izvelciet gaisa izplūdes caurules iekšējo dalu no ārējām malām un pieskrūvējiet pie gaisa izplūdes caurules savienojuma plāksnes, kuru iepriekš no-stiprinājāt pie sienas (8. attēls).

3 Lerīces uzstādīšana

3.4.1. Lietošana ar gaisa izplūdes caurules savienojumu

• Tvaiks tiek nosūkts caur gaisa izvades cauruli, kura ir piestiprināta pie tvaika nosūcēja savie-nojuma elementa.
• Gaisa izvades caurules diametram jābūt vienā-dam ar savienojuma gredzena diametru. Lai no-drošinātu, ka gaiss tiek viegli izvadīts no telpas pa horizontāli nostiprinātu cauruli, caurulei ir jābūt novietotai nedaudz slīpi uz augšu (aptu-veni 10° lenkī).

3.4.2. Lietošana bez gaisa izplūdes caurules savienojuma

• Gaiss tiek filtrēts caur ogles filtru un izvadīts atpakaj telpā. Ogles filtrs tiek izmantots tad, ja ēkā nav gaisa izplūdes vietas.
• Ja tvaika nosūcējs tiks izmantots bez savienojuma ar gaisa izplūdes cauruli, izņemiet gaisa izplūdes caurules adapterā esošos novirzītājus.
• Iznemiet alumīnija filtru. Lai uzstādītu ogles filtrú, ievietojiet ogles filtru centrā starp plastmasas dalām abās ventilatora korpusa pusēs un nostipriniet to uz izcilniem. Nostipriniet filtru, pagriežot izcilņus pa labi vai pa kreisi.
• Uzstādiet alumīnija filtru.

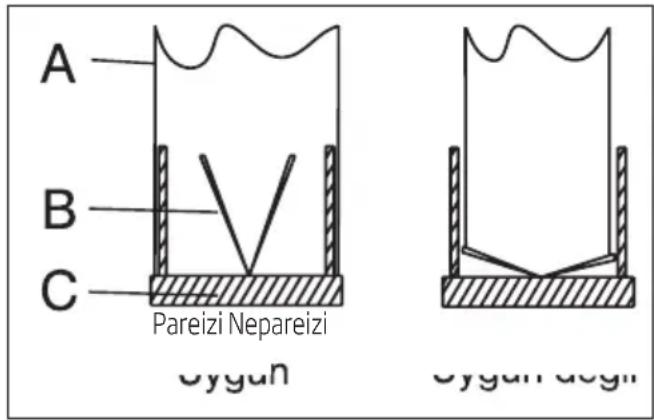

3.5. Savienošana ar gaisa izplūdes cauruli

levietojiet tvaika nosūcēja komplektā esošo adapteru ventilācijas atverē, kas atrodas tvaika nosūcēja augšdaļā. Sagādājiet cauruli, kuras diametrs ir 120/150 mm. Piestipriniet caurules vienu galu pie adaptera, bet otru – pie gaisa izplūdes caurules.

Pārliecinieties, vai abi savienojumi ir pietiekami izturīgi,

lai tie neizkustētos, kad tvaika nosūcējs darbojas ar maksimālo ātrumu. Pārliecinieties, vai vārsti gaisa izplūdes caurulē darbojas, kad tie ir nostiprināti ar skavu. Uzlieciet gaisa izplūdes savienojuma cauruli uz adaptera. Ja gaisa izplūdes savienojuma

cauruli ieliksit adaptera iekšpusē, gaisu nevarēs iesūkt, jo vārsti, kas novērš gaisa atpakalplūsmu, paliks aizvērti.

Navieteicams savienot ar izplūdes caurulēm, kuras ir savienotas ar plītīm vai dūmeņiem. Neveidojiet savienojumus ar šādām izplūdes caurulēm.

Caurules savienojumam ir jābūt pēc iespējas īsā-kam ar iespējami mazāko likumu skaitu.

A. Gaisa izplūdes caurule
B. Vārsti, kas novērš atpakalplūsmu
C. Plastmasas gaisa izvades caurule

3.5.1. Atpakalplūsmas novēršanas sistēma (N-RV) Kad tvaika nosūcējs darbojas, vārsti tiek aizvērti, lai nepieļautu aromātu un putekļu iekļūšanu telpā no ārpuses.

A B C Pareizi Nepareizi Oygun OygunDOGII

(9. attēls)

4 Lerīces lietošana

(A): apgaismojuma ieslēgšanas/izslēgšanas taustiņš
(B): 1. līmeņa taustinš
(C): 2. līmeņa taustiņš
(D): 3. līmeņa taustiņš

4.1. Digitālā elektroniskā vadība ar 3 līmeņiem

(A): apgaismojuma ieslēgšanas/izslēgšanas taustiņš. Nospiediet šo taustiņu, lai apgaismotu ēdiena gatavošanas zonu.
(B) taustinš. Nospiediet šo taustinu, lai tvaika nosūcējs darbotos 1. ātruma līmenī.

Nospiediet šo taustinu vēlreiz, lai ierīci izslēgtu; ātruma līmeņa indikators nodziest.

(C) taustiņš. Nospiediet šo taustiņu, lai tvaika nosūcējs darbotos 2. ātruma līmenī.
Nospiediet šo taustinu vēlreiz, lai ierīci izslēgtu; ātruma līmeņa indikators nodziest.
(D) taustiņš. Nospiediet šo taustiņu, lai tvaika nosūcējs darbotos 3. ātruma līmenī.

Nospiediet šo taustinu vēlreiz, lai ierīci izslēgtu; ātruma līmeņa indikators nodziest.

Automātiska izslēgšana pēc 15 minūtēm

Šai ierīcei ir automātiskas izslēgšanas funkcija, lai pēc ēdiena pagatavošanas ierīce noteiktu laiku turpinātu ventilēt telpu, atbrīvojot to no nepatīka-ma aromāta un tvaika. Ierīce automātiski izslēdzas pēc noteikta laika perioda.

Lai aktivizētu automātiskas izslēgšanas funkciju, vadības panelī jebkuru ātruma līmeņa taustiņu (B, C, D) turiet nospiestu ilgāk par 2 sekundēm. Tiek aktivizēts 15 minūšu taimeris.

Ja tad, kad ir aktivizēta automātiskas izslēgšanas funkcija, tiek nospiests tas pats ātruma līmeņa taustiņš, funkcija tiek deaktivizēta un ierīce izslē-dzas.

Ja tiek izvēlēts cits ātruma līmenis, funkcija tiek deaktivizēta.

Ja vēlaties, lai ierīce izslēgtos automātiski, automātiskās izslēgšanas funkcija ir jāaktivizē vēlreiz.

Periodiska metāla filtru maina

Filtri atkarībā no lietošanas biežuma ir jātīra ik pēc 60 darbības stundām vai 4 nedēļām.

4 Lerīces lietošana

4.2. Energoefektīva lietošana

• Lietojot tvaika nosūcēju, noregulējiet ātruma līmeni atbilstoši aromāta un tvaika intensitātei, lai lieki netērētu elektroenerģiju.
• Parastos apstāklos izmantojiet lēnākos ātruma iestatījumus (1–2), bet visātrāko iestatījumu (3) lietojiet tad, ja intensīvi veidojas aromāts un tvaiks.
• Tvaika nosūcēja spuldzes ir paredzētas gatavošanas zonas apgaismošanai.

Ja tās tiek izmantotas, lai apgaismotu apkārtējo telpu/virtuvi, tiek nevajadzīgi patērēta elektroenergija un iegūts nepietiekams apgaismojums.

4.3. Tvaika nosūcēja darbība

• Tvaika nosūcējam ir motors ar dažādiem ātruma iestatījumiem.
• Lai nodrošinātu optimālu darbību, ieteicams parastos apstāklos izmantot lēnākos ātruma iestatījumus, bet ātrākos iestatījumus lietot tad, ja aromāts un tvaiks veidojas intensīvi.
• Lai ieslēgtu tvaika nosūcēju, nospiediet vajadzīgā ātruma līmeņa taustiņu (B, C, D).
• Lai apgaismotu ēdiena gatavošanas zonu, nospiediet apgaismojuma taustinu. (A)

5 Tīrīšana un apkope

Pirms tīrīšanas un apkopes atvienojiet ierīci no strāvas avota, izslēdziet strāvas slēdzi vai ari atslēdziet drošinātāju, kas nodrošina strāvas padevi tvaika nosūcējam.

5.1. Alumīnija filtrs

Filtra uztver gaisā esošās ellas daliņas. Parastos lietošanas apstāklos ieteicams filtru tīrīt reizi mēnesī. Lai to paveiktu, vispirms izņemiet alumīnija filtrus. Nomazgājiet filtrus ar šķidro mazgāšanas līdzekli, izskalojiet tos arūdeni un pēc nožūšanas uzstādiet atpakal. Mazgāšanas laikā alumīnija filtru krāsa var mainīties; tas ir normāli un nenorāda uz nepieciešamību mainīt filtru.

5.1.1. Alumīnija filtru izņemšana

1. Pabīdiet alumīnija filtra aizslēgu uz priekšu.
2. Pēc tam nolaidiet to nedaudz zemāk un pavelciet uz priekšu. Pretējā gadījumā filtru var saliekt. (10. attēls.) Kad alumīnija filtrs ir izmazgāts un nožuvis, uzstādiet to atpakal paredzētajā vietā, veicot iepriekš aprakstītās darbības pretējā secībā.

Alumīnija filtrus var arī mazgāt trau- ku mazgājamajā mašīnā.

Ogles filtrs (lietojot bez gaisa izplüdes cauru-les)

Šis filtrs likvidē ēdiena gatavošanas radīto aromātu. Ja nav iespējams izmantot gaisa izplūdes cauruli, tas attīra gaisu, pirms tas tiek izvadīts atpakaj virtuvē. Atkarībā no lietošanas biežuma, ēdiena gatavošanas paradumiem un alumīnija filtru regulāras tīrīšanas ierīces ogles filtrs ar laiku aizsērēs.

Uzmanību!

Ogles filtru nedrīkst mazgāt.

Ogles filtrus var iegādāties no Beko pilnvarotā apkalpošanas dienesta.

5.2.1. Ogles filtra maina

• Iznemiet alumīnija filtrus. (10. attēls)
• Lai iznemtu ogles filtru, pagrieziet izcilnus pretēji pulksteņrādītāja kustības virzienam un atbrīvojiet filtru. (11. attēls)
  • levietojiet jauno ogles filtru.
• Uzstādiet alumīnija filtrus.

Aromāta mazināšanas filtri satur kokogles (aktivē-to ogli).

Tie ir jāmaina aptuveni ik pēc 6 mēnešiem. Neatkarīgi no tā, vai tiek izmantots ogles filtrs, alumīnija filtriem vienmēr ir jābūt uzstādītiem.

Nedarbiniet ierīci, ja nav uzstādīts alumīnija filtrs. Lietojot ierīci ar ogles filtru, samazinās tās sūkšanas jauda.

5 Tīrīšana un apkope

5.3. Tīrīšana

Ipašu uzmanību tvaika nosūcēja tīrīšanai pievērsiet uzreiz pēc cepšanas.

Tvaika nosūcēja ārējās virsmas tīrīšanai izmanto-jiet mīkstu drānu, kas samitrināta ar šķidro mazgā-šanas līdzekli.

Tīrīšanai neizmantojiet abrazīvus vai skrāpējošus materiālus.

Var izmantot tirgū pieejamos tīrīšanas līdzekļus, kas paredzēti noturīgu tauku tīrīšanai; ievērojiet brīdinājumus, kas sniegti uz izstrādājuma. Lai ne-saskrāpētu matēto tērauda virsmu, veiciet slaucī-šanas kustības matējuma virzienā.

Lai nesabojātu izstrādājuma virsmu, neizmanto-jiet tīrīšanas līdzekļus, kas satur sālsskābi, balinā-tāju vai abrazīvus pulverus. Nerūsējošā tērauda virsmu tīrīšanai izmantojiet drānu, kas samitrinā-ta ziepjūdenī, vai īpašus aerosolus, kas paredzēti nerūsējošā tērauda tīrīšanai. Noņemiet ierīces aizsargplēvi.

Uzmanību!

Ja netiek ievēroti norādījumi par tvai-ka nosūcēja tīrīšanu un filtru maiņu, pastāv risks izraisīt ugunsgrēku.

Rīcība, ja ierīci nepieciešams transportēt

- Saglabājiet ierīces oriğinālo iepakojumu. Transportējiet ierīci tās oriğinālajā iepakojumā un ievērojiet uz Šī iepakojuma norādīto informāciju par transportēšanu.

Rīcība, ja nav oriğinālā iepakojuma

• Nelieciet uz tvaika nosūcēja nekādus priekšme- tus.
  • Pasargājiet ārējo virsmu no triecieniem.
• lesainojiet ierīci tā, lai tā transportēšanas laikā netiktu bojāta.

5.4. Spuldžu nomaina

Atvienojiet tvaika nosūcēju no strāvas avota.

Šī ierīce ir aprīkota ar 3 W gaismas diožu spuldzēm.

Lai nomainītu gaismas diožu spuldzes, atbrīvojiet spuldzi, piespiežot uz leju no spuldzes turētāja aizmugurējās daļas. Pēc tam pagrieziet spuldzi pretēji pulksteņrādītāja kustības virzienam par 1/4 apgrieziena un izņemiet to.

Lai ieliktu jaunas spuldzes, veiciet iepriekš aprakstītās darbības pretējā secībā.

Spuldzes var iegādāties no pilnvarotā apkalpošanas dienesta.
