HCA92641BH - Virtuvės gartraukis BEKO - Nemokama naudojimo instrukcija

Produkto tipas	Gartraukis
Prekės ženklas	Beko
Modelis	HCA92641BH
Plotis	896 mm
Gylis	393 mm
Aukštis (min / maks)	750 mm / 1130 mm
Grynasis svoris	13 kg
Spalva	Juoda
Maitinimo įtampa	220 - 240 V, 50 Hz
Variklio galia	210 W
Bendra galia	216 W
Siurbimo talpa	648 m³/h
Greičių skaičius	3
Valdymo tipas	Elektroniniai mygtukai
Apšvietimas	2 x 3 W LED
Oro išleidimo skersmuo	120 / 150 mm
Minimalus aukštis virš kaitlentės	65 cm
Riebalų filtras	Skalbianas aliuminis
Aktyvuotos anglies filtras (neprivalomas)	Taip, perdirbimui
Automatinio išjungimo funkcija	Taip, 15 minučių atidėjimas
Montavimo tipas	Sieninis su ištraukimu arba perdirbimu
Remonto galimybė ir atsarginės dalys	Dalys prieinamos 10 metų po pirkimo

Dažnai užduodami klausimai - HCA92641BH BEKO

Koks yra minimalus montavimo aukštis virš viryklės?

Atstumas tarp apatinio gartraukio paviršiaus ir viršutinio viryklės/orkaitės paviršiaus neturi būti mažesnis nei 65 cm.

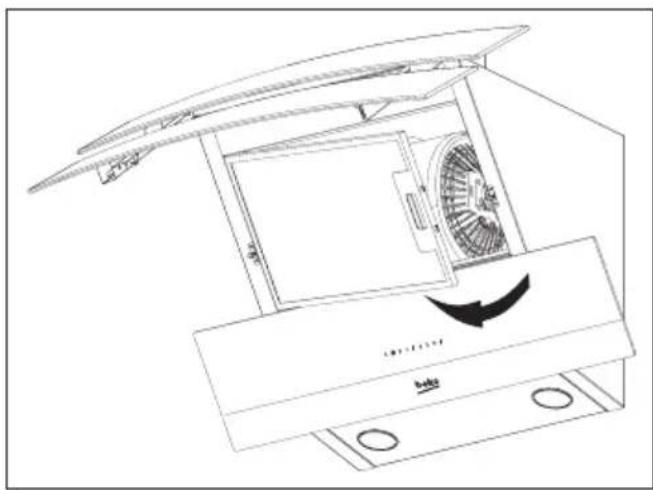

Kaip valyti aliuminio filtrus?

Nuimkite filtrus pastumdami fiksatorių į priekį, tada nuplaukite skystu plovikliu, išskalaukite ir išdžiovinkite. Juos taip pat galima plauti indų plovimo mašinoje. Valykite maždaug kas 60 darbo valandų arba kas 4 savaites.

Kaip įjungti automatinio išjungimo funkciją?

Paspauskite vieną iš greičio mygtukų (B, C arba D) ilgiau nei 2 sekundes. Suaktyvinama 15 minučių laikmatis. Prietaisas automatiškai išsijungs po šio laiko.

Kada reikia pakeisti anglies filtrą?

Anglies filtrą reikia keisti maždaug kas 6 mėnesius normaliai naudojant. Jo negalima plauti. Jį galite gauti iš įgalioto Beko serviso agento.

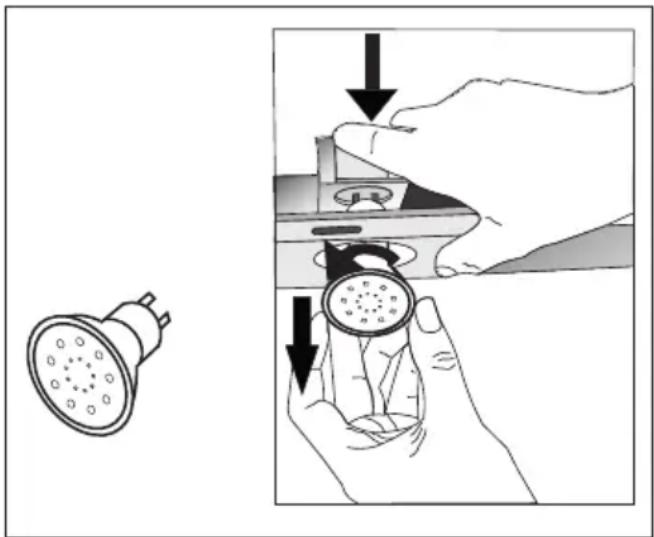

Kaip pakeisti LED lemputes?

Atjunkite prietaisą. Stumkite lemputę žemyn iš lizdo galinės dalies, pasukite ją 1/4 apsisukimo prieš laikrodžio rodyklę ir išimkite. Įdiekite naują lemputę atvirkštine tvarka. Naudokite 3 W LED lemputes.

Ar galiu naudoti gartraukį be išmetimo kanalo?

Taip, perdirbimo režimu. Turite sumontuoti aktyvuotos anglies filtrą ir išimti deflektorius kanalo adapterio viduje. Išfiltruotas oras grąžinamas į patalpą.

Ką daryti, jei gartraukis neįsijungia?

Pirmiausia patikrinkite, ar prietaisas tinkamai prijungtas ir ar neišdegė saugiklis. Jei problema išlieka, susisiekite su įgaliotu serviso agentu dėl remonto.

Kokio skersmens išmetimo vamzdį naudoti?

Rekomenduojamas skersmuo yra 120 mm arba 150 mm. Naudokite kuo trumpesnį vamzdį su kuo mažiau posūkių, kad geriau veiktų.

Kaip valyti išorinį gartraukio paviršių?

Naudokite minkštą šluostę, sudrėkintą skystu plovikliu. Venkite abrazyvinių priemonių, druskos rūgšties, baliklio ar miltelių. Nerūdijančiam plienui valykite šepetėlio kryptimi.

Kur galiu rasti atsargines dalis?

Originalios atsarginės dalys yra prieinamos 10 metų nuo pirkimo datos. Susisiekite su įgaliotu Beko serviso agentu, kad jas užsakytumėte.

NAUDOJIMO INSTRUKCIJA HCA92641BH BEKO

Pirmiausia perskaitykite šią naudojimo instrukciją!

Gerb. Pirkéjau,

Ačiū, kad pasirinkote „Beko" gamini. Tikimės, kad šiuo gaminiu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologija, liksite patenkinti. Prieš pradėdami naudoti šį prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šį gamini kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Vadovaukitės visais šiose naudojimo instrukcijose pateikiamais įspėjimais ir informacija.

Atsiminkite, kad ši naudojimo instrukcija taip pat gali būti taikytina keletui kitų modelių. Šioje instrukcijoje nurodyta, kuo skiriasi įvairūs modeliai.

Simbolių paaiškinimas

Šioje naudojimo instrukcijoje naudojami šie simboliai:

Svarbi informacija arba naudingi patarimai, kaip naudoti gaminj.

Įspėjimai apie gyvybei ir (arba) turtui pavojų keliančias situacijas ir sąlygas.

lspèjimas dèl elektros smūgio.

Šis gaminys pagamintas naudojant naujausią technologiją aplinkai nekenksmingomis sąlygomis.

1

Svarbios saugos ir aplinkos apsaugos taisyklès

Šiame skyriuje pateikiama saugos informacija, kuri padės išvengti susižeidimų ar materialinės žalos. Nesilaikant šių taisyklių, bet kokia garantija nustos galioti.

1.1 Bendrieji saugos reikalavimai

• Montavimo ir remonto darbus turi atlikti įgaliotasis priežiūros atstovas. Gamintojas neatsako už gedimus, kurie atsiranda dėl neįgaliotų asmenų veiksmų.
• Šis prietaisas néra skirtas naudoti asmenims (įskaitant vaikus) su susilpnėjusiais fiziniais, jutiminiais ar protiniais gebėjimais arba turinčiais per mažai patirties ir žinių. Visada prižiūrėkite vaikus, kad jie nežaistų su šiuo prietaisu.

1.1.1 Elektros sauga

- Atlikdami gaminio montavimo, priežiūros, valymo ir remonto darbus, visuomet atjunkite jį nuo elektros tinklo.

• Jei maitinimo kabelis pažeistas, siekiant išvengti galimo pavjoaus jį turi pakeisti gamintojas, priežiūros po pardavimo padalinio darbuotojas ar panašios kvalifikacijos asmuo (geriausiai elektrikas) arba importuotojo nurodytas asmuo.
• Maitinimo įtampa yra nuo 220 iki 240 voltų.
• Sugedusio prietaiso negalima naudoti tol, kol jo nepataiso įgaliotasis priežiūros atstovas. Gali nutrenkti elektra!
• Netieskite maitinimo kabelio šalia kaitlentės. Maitinimo kabelis lengvai lydosi, todėl gali kilti gaisras.
• Kol nebaigète montuoti garų rink-tuvo, nejunkite jo prie elektros tinklo.
• Kad prietaisas kuo geriau veiktų, išorinis ortakis turi būti ne ilgesnis nei 4 m. Jis negali turėti daugiau nei 2 statmenų (90°) alkūnių, o jo skersmuo turi būti ne mažesnis nei 120 mm.
• Prieš ką nors darydami su vidinė-mis prietaiso dalimis, atjunkite prietaisą nuo elektros tinklo.

1

Svarbios saugos ir aplinkos apsaugos taisyklès

1.1.2 Gaminio sauga

- Prie garų rinktuvo movos galite prijungti 120 mm arba 150 mm skersmens vamzdį.

- Ortakio nejunkite prie krosnių dūmtraukių, oro ištraukiamųjų kanalų ar dūmtraukių, kuriuose gali atsirasti liepsna. Laikykitės atitinkamų institucijų nustatytų taisyklių dėl išmetamojo oro išleidimo.

- Atstumas tarp garų rinktuvo apatinio paviršiaus ir viryklės (krosnies) viršutinio paviršiaus turi būti ne mažesnis nei 65 cm.

- Nenaudokite garų rinktuvo be aliuminių filtrų ir, jam veikiant, nenuiminėkite šių filtrų.

- Nelieskite ką tik ilgai veikusių garų rinktuvo lempučių. Karštos lempu-tės gali nudeginti rankas.

- Po gaminiu venkite didelės liepsnos. Kitaip gali užsiliepsnoti riebalų filtre susikaupusios medžiagos ir sukelti gaisrą.

- Kaitlentes jjunkite tik tada, kai ant jų yra keptuvės ar puodai. Kitaip dėl kylančios temperatūros gali deformuotis tam tikros gaminio dalys.

• Prieš nuimdami keptuves ar puodus, kaitlentes išjunkite.
• Po gary rinktuvu nenaudokite lengvai užsiliepsnojančių medžiagų.
• Kepant maisto produktus, aliejus gali užsiliepsnoti. Todėl saugokite drabužius ir užuolaidas.
• Kepdami maisto produktus, nepalikite viryklės be priežiūros, nes užvireš aliejus gali sukelti gaisrą.
• Jeigu garų rinktuvo nevalysite nurodytais laiko tarpais, gali kilti gaisras.
• Valydami garų rinktuvą, būkite ypač atsargūs ir užsimaukite pirštines.
• Kad padidėtų įsiurbimo galia, prietaisą patariame jungti kelios minutės prieš pradedant gaminti maistą. Tada, pradėjus kilti ga- rams, jau turėsite tolygią ir stabilią įsiurbimo galią.
• Kad iš virtuvės būtu pašalintas kvapas ir maisto ruošimo garai, baigę virti ar kepti, garų rinktuvui leiskite padirbėti dar 15 minučių.
• Kai garų rinktuvas veikia, ypač jei naudojamos dujinės viryklės, į patalpą turi patekti šviežias oras.

1

Svarbios saugos ir aplinkos apsaugos taisyklès

• Užtikrinkite, kad prietaisas nebūtų prijungtas prie ortakių, kuriuos naudoja ne elektriniai prietaisai (pvz.: Šildytuvo dūmtraukio).
• Jei toje pačioje patalpoje, kurioje yra garų rinktuvas, naudojamas ir neelektrinis prietaisas, neigiamas slėgis patalpoje turi būti ne dides-nis nei 0,4 mbar, kad garų rinktu-vas nepradėtų siurbti į patalpą kito prietaiso išleidžiamo oro.

1.1.3 Vaikų sauga

• Pakuotės medžiagos vaikams yra pavojingos. Pakuotės medžiagas laikykite saugioje vietoje, kur jų negalėtų pasiekti vaikai.
• Elektriniai prietaisai vaikams yra pavojingi. Neleiskite vaikų prie ga-minio. Neleiskite vaikams žaisti su prietaisu.

1.2 Naudojimas pagal paskirtį

- Šis prietaisas skirtas buitiniam naudojimui. Jis nepritaikytas naudoti komerciniu tikslu ir jo negalima naudoti kitaip nei pagal paskirtį.

• Gamintojas neatsako už jokius nuostolius, kurie atsiranda dėl netinkamo prietaiso naudojimo ar netinkamų veiksmų su juo.
- Laikotarpis, kurio metu yra tiekiamos tinkamam prietaiso veikimui užtikrinti reikalingos atsarginės dalys, yra 10 metų.

1.3 Atitiktis EEJA direktyvai ir atitarnavusio gaminio sutvarkymas

Šiame gaminyje nėra kenksmingų ir draudžiamų medžiagų, aprašytų Direktyvoje dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninės įrangos atliekose (EEJA), kurią išleido T.R. Aplinkosaugos ir miesto teritorijų planavimo ministerija.

Tai atitinka EEJA direktyvą.

Šis gaminys pagamintas iš aukštos kokybės medžiagų ir dalių, kurias galima perdirbti ir pakartotinai panaudoti. Todėl pasibaigus gaminio tarnavimo laikui, neišmeskite jo kartu su įprastomis buitinėmis atliekomis. Atiduokite jį į surinkimo punktą, kad elektros ir elektronikos įranga būtų perdirbta. Artimiausio surinkimo punkto adresą sužinosite vietos savivaldybėje. Pakartotinis medžiagų panaudojimas padės tausoti gamtą ir gamtos išteklius.

1.4 Informacija apie pakuotę

Ni-MH

Gaminio pakuotė pagaminta iš perdirbamos medžiagos, atsižvelgiant i šalies teisės aktus. Neišmeskite pakuotės kartu su buitinėmis ar kitokiomis atliekomis ir nuvežkite ją j vietos savivaldybės nurodytą pa- kuočių surinkimo punktą.

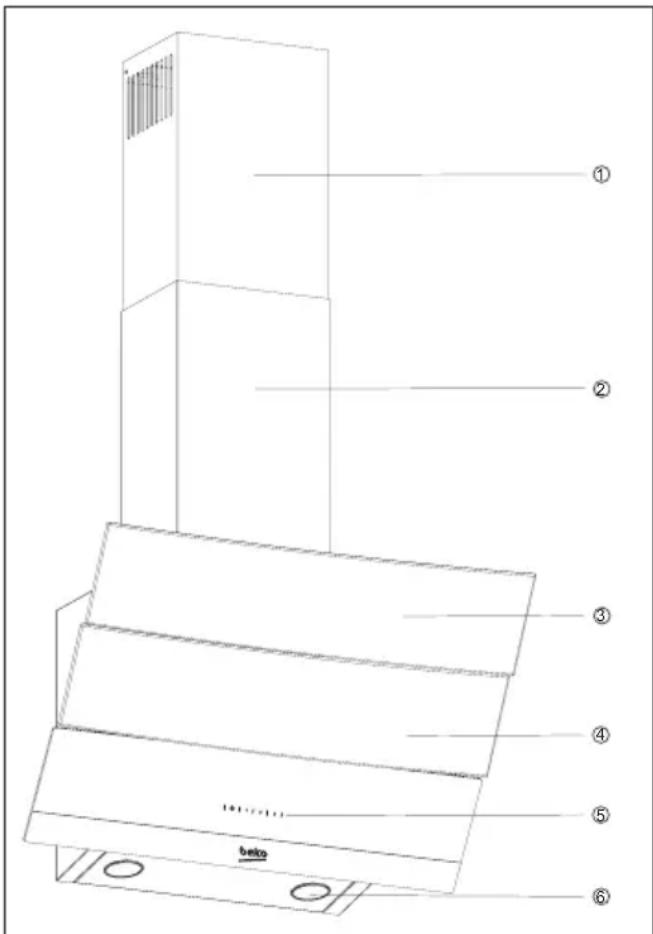

2 Techniniai prietaiso duomenys

① ② ③ ④ ⑤ ⑥ beiko

1. Vidinis ortakis
2. Išorinis ortakis
3. Stiklinis dangtelis
4. Filtras (po stikliniu dangteliu)
5. Valdymo skydelis
6. Apšvietimas

(1 pav.)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W	HCA 62640 WH
Plotis 896 mm 896 mm 596 mm 596 mm
Gylis 393 mm 393 mm 386 mm 386 mm
Aukštis	750 mm / 1130 mm	750 mm / 1130 mm	750 mm / 1080 mm	750 mm / 1080 mm
Maitinimo įtampa	220-240 V, 50 Hz	220-240 V, 50 Hz	220-240 V, 50 Hz	220-240 V, 50 Hz
Valdymas	3 lygių	3 lygių	3 lygių	3 lygių
Lemputės galia	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Oro išleidimo vamzdis	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Pajėgumas	577 m^3/h	577 m^3/h	537 m^3/h	537 m^3/h
Variklio galia	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Suminė galia	216 W	216 W	216 W	216 W
Grynasis svoris	13 kg	13 kg	10,4 kg	10,4 kg
Spalva	Juoda	Balta	Balta	Balta

Gaminio etiketėse arba kartu su gaminiu pateiktoje dokumentacijoje nurodytos reikšmės gautos laboratorijos sąlygomis, laikantis atitinkamų standartų. Šios reikšmės gali kisti, priklausomai nuo gaminio naudojimo ir aplinkos sąlygų.

2 Techniniai prietaiso duomenys

	HCA 62640 B HCA 62640 BH HCA 62540 B HCA 92540 B
Plotis 596 mm 596 mm 596 mm 896 mm
Gylis 386 mm 386 mm 386 mm 393 mm
Aukštis 750 mm / 1080 mm 750 mm / 1080 mm 750 mm / 1130 mm
Maitinimo įtampa 220-240 V, 50 Hz 220-240 V, 50 Hz 220-240 V, 50 Hz
Valdymas 3 lygių 3 lygių 3 lygių
Lemputės galia	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Oro išleidimo vamzdis	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Pajėgumas	537 m3/h	537 m3/h	566 m3/h	593 m3/h
Variklio galia	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Suminė galia	216 W	216 W	216 W	216 W
Grynasis svoris	10,4 kg	10,4 kg	10,4 kg	13kg
Spalva	Juoda	Juoda	Juoda	Juoda

	HCA 62641 BH	HCA 62641 WH	HCA 92641 BH	HCA 92641 WH
Plotis 596 mm 596 mm 896 mm 896 mm
Gylis 386 mm 386 mm 393 mm 393 mm
Aukštis 750 mm / 1080 mm 750 mm / 1080 mm 750 mm / 1130 mm 750 mm / 1130 mm
Maitinimo įtampa 220-240 V, 50 Hz 220-240 V, 50 Hz 220-240 V, 50 Hz
Valdymas 3 lygių 3 lygių 3 lygių
Lemputės galia	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Oro išleidimo vamzdis	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Pajėgumas	638 m^3/h	638 m^3/h	648 m^3/h	648 m^3/h
Variklio galia	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Suminė galia	216 W	216 W	216 W	216 W
Grynasis svoris	10,4 kg	10,4 kg	13kg	13kg
Spalva	Juoda	Balta	Juoda	Balta

3 Prietaiso montavimas

Dėl garų rinktuvo montavimo kreipkitės į artimiausią įgaliotąjį priežiūros atstovą.

*Už prietaisui skirtos vietos ir elektros instaliacijos paruošimą atsako klientas.

Dèmesio!

Po montavimo nuo garų rinktuvo ir ortakio paviršiaus nuimkite apsauginę plėvele (jeigu yra).

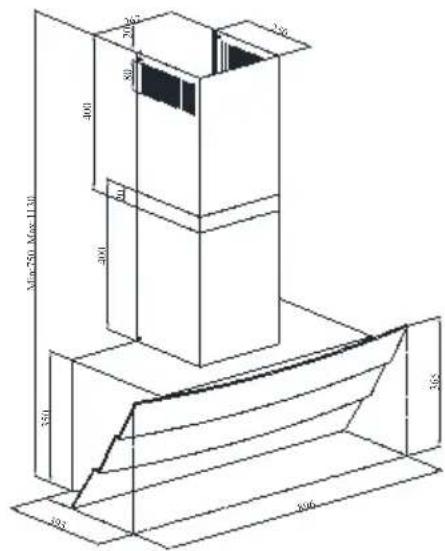

Max-750 Max-1130 300 200 350 300 300 350 300 300 350 300 300 350 300 300 350 300 300 350 300 300 350 300 300 350 300 300 350 300 300 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 356

(3b pav.)

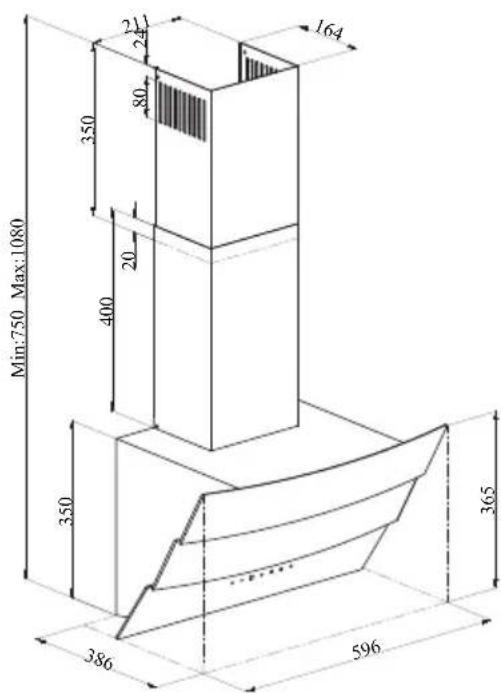

Min:750 Max:1080 350 24 80 164 20 400 350 365 386 596

Atstumas tarp garų rinktuvo apatinio paviršiaus ir kaitlentės viršutinio paviršiaus turėtų būti ne mažesnis nei 65 cm.

Elektrą turi prijungti kvalifikuotas elektrikas.

Prietaisą sumontuokite taip, kad po montavimo galėtumėte lengvai pasiekti elektros jungti (kištuką, lizdą).

Matmenys nurodyti mm.

3.1 Montavimo priedai

1 x ortakio jungties plokšte

3 Prietaiso montavimas

Toliau pateikta informacija, kurios reikia garų rinktuvo montavimo vietai paruošti.

3.2 Garų rinktuvo montavimas prie sienos

Norėdami sumontuoti garų rinktuvą prie sienos, atlaisvinkite kabinimo plokštelių varžtus, esančius ties variklio korpusu, ir patraukite plokšteles aukštyn. Tada priveržkite kabinimo plokštelių varžtus. (3a pav.)

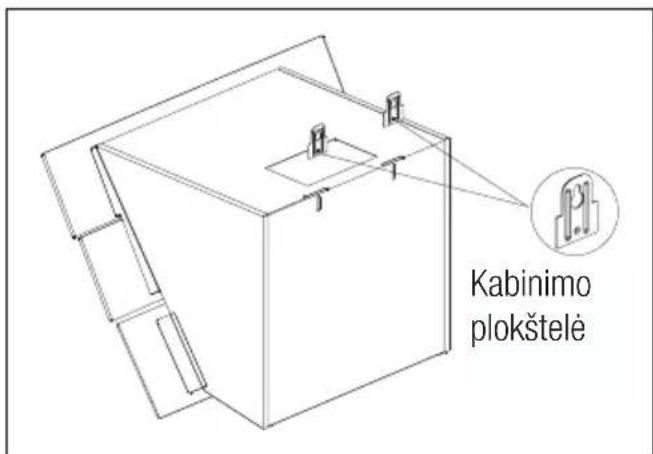

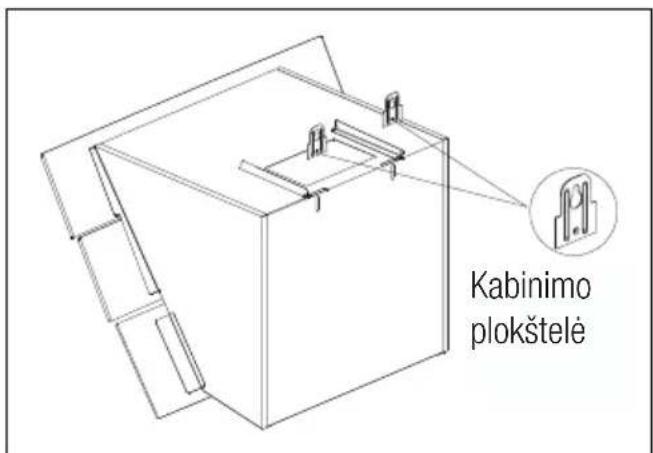

Kabinimo plokštelė

(3a pav.- 60)

Kabinimo plokštelė

(3a pav. - 90)

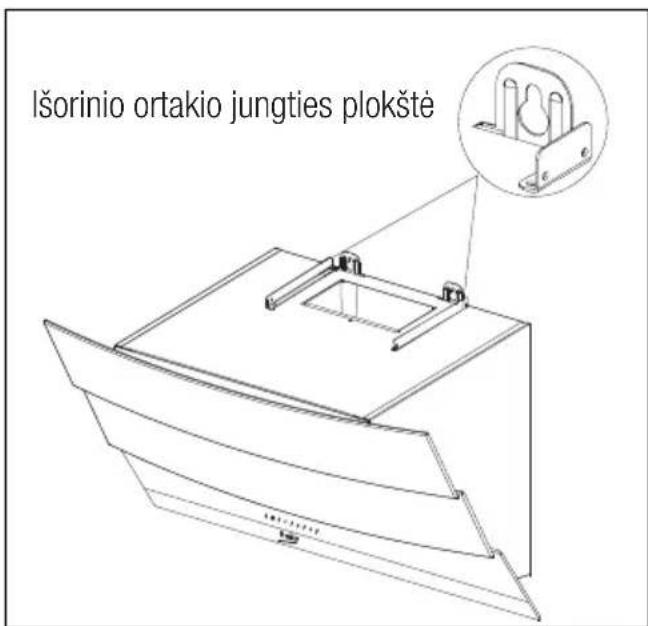

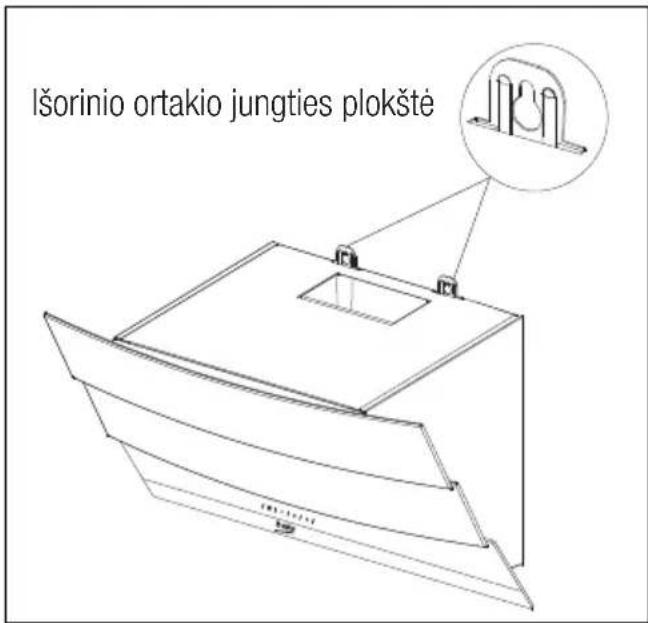

Išorinio ortakio jungties plokštė

(3b pav.- 60)

Išorinio ortakio jungties plokštė

(3b pav.- 90)

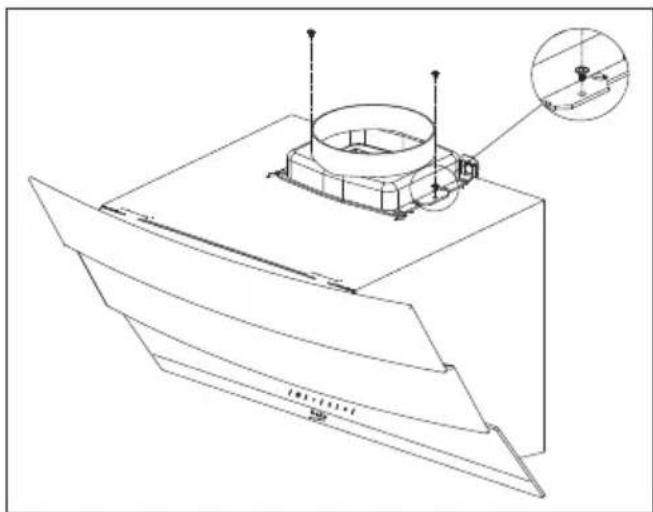

Pritvirtinkite 150 mm skersmens plastikinj ortakio adapterj prie korpuso viršaus 3,5 x 9,5 varžtu, kurj rasite tarp montavimo priedu (4 pav.).

Jei naudosite 120 mm skersmens ortakio vamzdj, prie jo montuokite 120 mm skersmens ortakio adapterj.

3 Prietaiso montavimas

3 Prietaiso montavimas

3.2.1 Angų kabinimui gręžimas

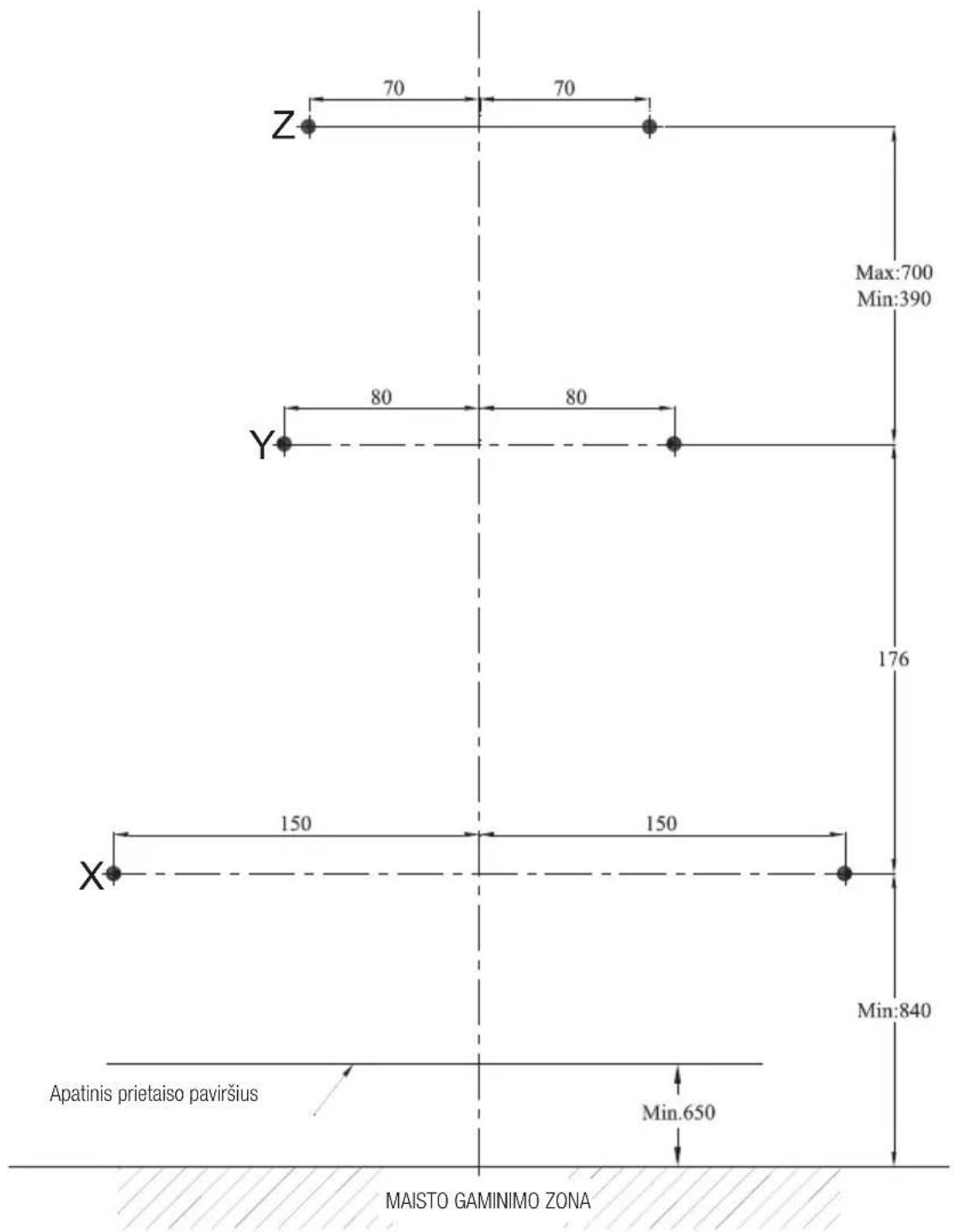

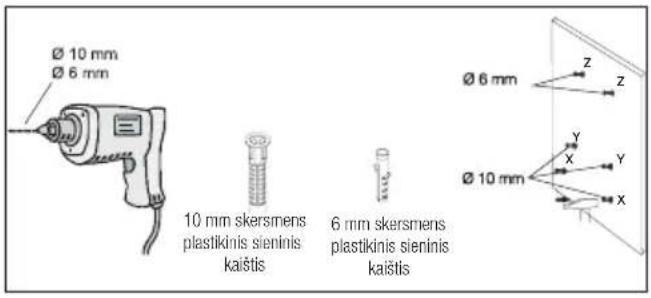

Pritvirtinkite montavimo šabloną toje vietoje, kur montuosite garų rinktuvą. Išgręžkite taškus, pažymėtus (X,Y) (5 pav.), 10 mm skersmens grąžtu, ir taškus, pažymėtus (Z) (5 pav.), 6 mm skersmens grąžtu.

Ø 10 mm Ø 6 mm 10 mm skersmens plastikinis sieninis kaištis 6 mm skersmens plastikinis sieninis kaištis Ø 6 mm Z Z Ø 10 mm Y X Y X

(5 pav.)

3 Prietaiso montavimas

3.2.2 Sieninių kaiščių kalimas

lkalkite 10 mm skersmens sieninius kaiščius (X,Y) į angas, kurias išgręžete kabinimo varžtams. lkalkite 2 x 6 mm skersmens sieninius kaiščius (Z) į angas, kurias išgręžete 6 mm skersmens grąžtu išorinio ortakio jungties plokštei. (5 pav.)

3.2.3 Kabinimo varžtu jsukimas

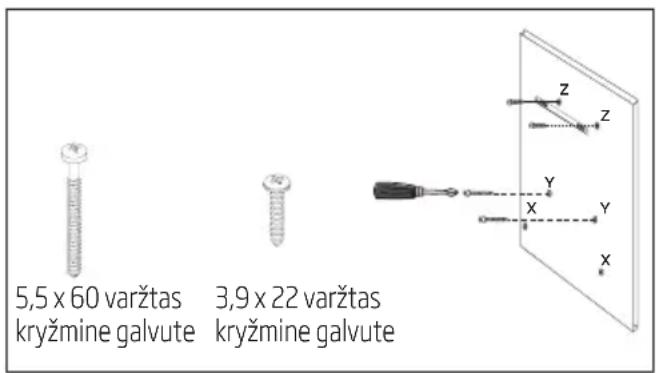

Įsukite 5,5 x 60 kabinimo varžtus j 10 mm skersmens sieninius kaiščius (Y), kuriuos įkalėte j sieną. Tarp varžto galvutės ir sienos turi likti 5 mm tarpelis. (6 pav.)

Pritvirtinkite vidinio ortakio jungties plokšte prie sienoje jkaltų 6 mm sieninių kaiščių (Z) naudodami 3,9 x 22 varžtus. (6 pav.)

5,5 x 60 varžtas 3,9 x 22 varžtas kryžmine galvute kryžmine galvute

(6 pav.)

3.2.4 Garų rinktuvo kabinimas ant sienos

• Pakabinkite garų rinktuvą ant varžtu, kuriuos sumontavote Yangose.
• Atidarykite šonini garų rinktuvo ištraukimo langelį patraukdami jįį save. Sumontuokite 5,5 x 60 varžtus pro viduje esančias X angas, kad pritvirtintumėte prietaisą.

3 Prietaiso montavimas

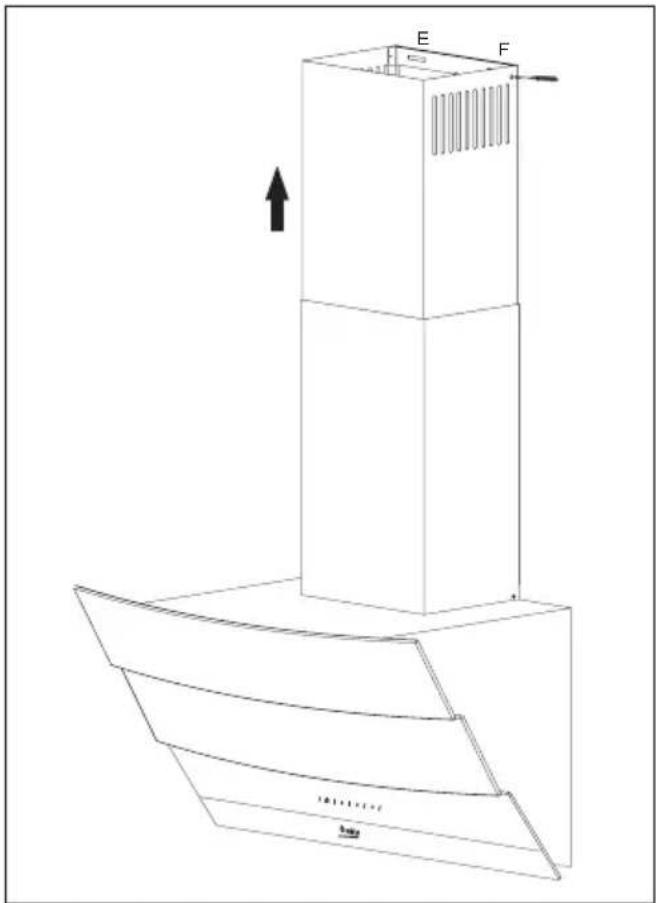

3.3 Garų rinktuvo ortakio montavimas

Prieš pradėdami montuoti ortakį, atjunkite gaminį nuo elektros tinklo. Sumontuokite skardines ortakio dalis aplink korpusą.

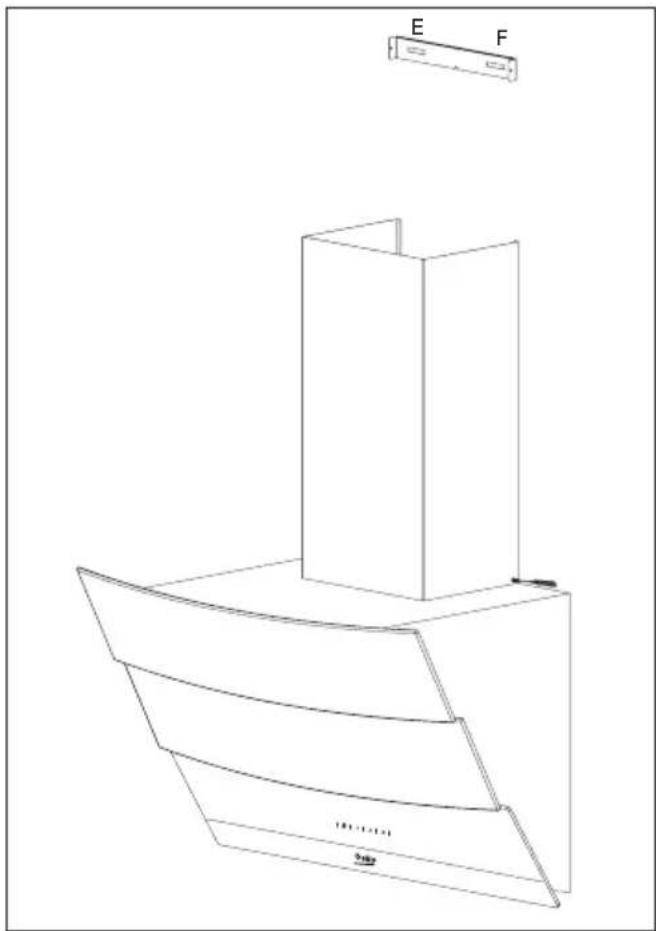

Prisukite išorinį ortakį prie išorinio ortakio jungties plokščių, esančių ant variklio korpuso. (3b / 7 pav.)

Išteskite ir prisukite vidinj ortakj nuo jo išorinių kraštų prie ortakio jungties plokštės, kurią pritvirtinote prie sienos (8 pav.).

E F A##

(8 pav.)

3 Prietaiso montavimas

3.4.1 Naudojimas su ortakio jungtimi

• Garai pašalinami per ortakio vamzdį, kuris tvirtinamas prie garų rinktuvo prijungimo antgalio.
• Ortakio vamzdžio ir prijungimo žiedo skersmuo turi būti vienodi. Kad oras galėtų būti lengvai pašalinamas iš patalpos horizontalaus išdėstymo vietose, vamzdį reikėtų šiek tiek pakreipti aukštyn (maždaug 10°).

3.4.2 Naudojimas be ortakio jungties

• Oras yra filtruojamas anglies filtre, tada grăžinamas atgal i patalpą. Anglies filtras naudojamas tada, kai name nėra jrengto ortakio.
• Jei garų rinktuvas bus naudojamas be ortakio jungties, išimkite ortakio adapterio viduje esančius kreipiklius.

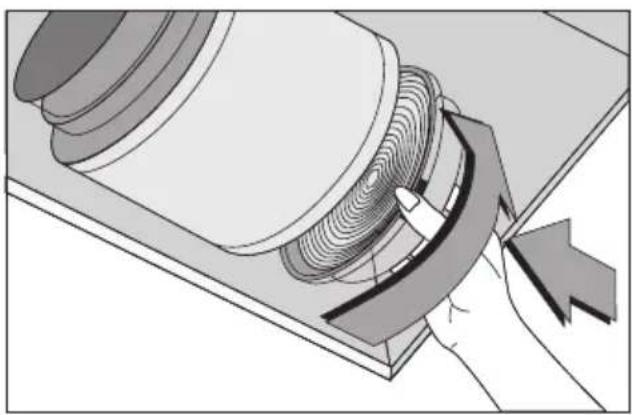

• Išimkite aliuminij filtrą. Norėdami sumontuoti anglies filtrą, išcentruokite jį ties plastikine dalimi abiejose ventiliatoriaus korpuso pusėse ir užfiksuokite ąselėse. Užfiksuokite filtrą pasukdami ąseles dešinėn arba kairėn.
• Idėkite aliuminij filtrą.

3.5 Ortakio prijungimas

Įstatykite prie garų rinktuvo pridėtą adapterį j ventiliacijos angą, esančią garų rinktuvo viršutinėje dalyje. Įstatykite 120 / 150 mm skersmens vamzdį. Vieną vamzdžio galą pritvirtinkite prie adapterio, o kitą – prie ortakio.

Įsitikinkite, kad šios dvi jungtys pakankamai tvirtai užfiksuotos

ir garų rinktuvui veikiant maksimaliu greičiu neatsijungs. Patikrinkite, ar sutvirtinus veržikliu ortakyje esančios sklendės gali funkcionuoti. Prie adapterio pritvirtinkite ortakio jungties vamzdį. Jei ortakio jungties vamzdį pritvirtinsite adapterio viđuje, oras nebus siurbiamas, nes sklendės, kurios neleidžia orui grįžti atgal, liks uždarytos.

Nepatariama jungti prie ortakių, kurie yra prijungti prie krosnių ar oro ištraukiamųjų kanalų. Prie tokių ortakių nejunkite.

Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius – minimalus.

A: Ortakio išleidimo vamzdis
B: Sklendès, neleidžiančios orui grjžti atgal
C: Plastikinis ortakis

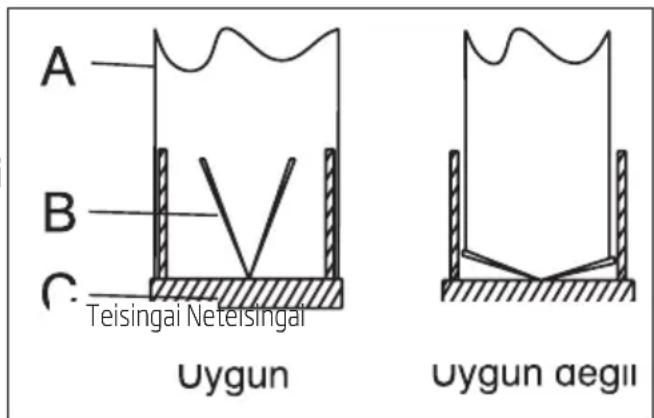

3.5.1 Apsaugos nuo grižtamojo srauto sistema (N-RV)
Kai garų rinktuvas veikia, sklendės yra uždarytos, kad į aplinką negalėtų patekti kvapai ir dulkės iš išorės.

A B C Teisingai Neteisingai Uygun Uygun degii

(9 pav.)

4 Prietaiso naudojimas

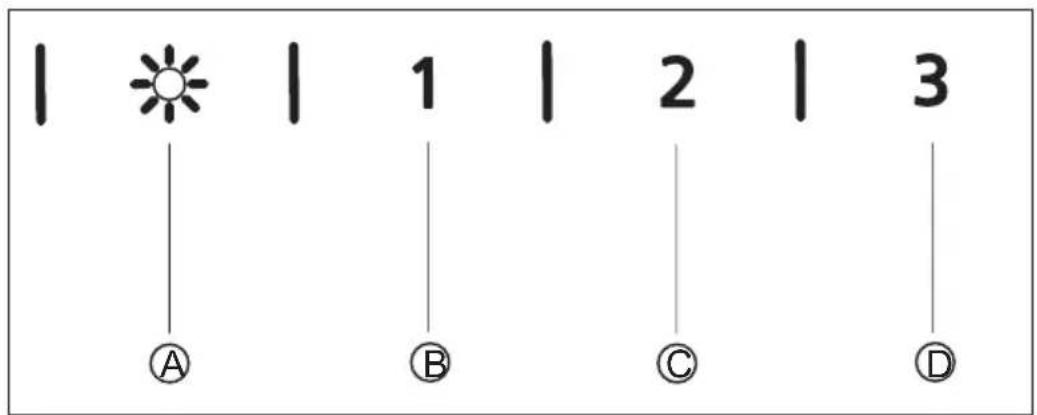

4.1 3 lygių skaitmeninis elektroninis valdymas

(A) Šviesos jjungimo / išjungimo mygtukas: Paspaudę ši mygtuką, galite apšviesti maisto ruo-šimo zoną.

(B) mygtukas: Paspaude ši mygtuką, galite paleisti garų rinktuvą 1 greičio lygiu.

Kai, norėdami išjungti prietaisą, paspaudžiate šį mygtuką dar kartą, greičio lygio indikacija ekrane neberodoma.

(C) mygtukas: Paspaude ši mygtuką, galite paleisti garų rinktuvą 2 greičio lygiu.

Kai, norėdami išjungti prietaisą, paspaudžiate šį mygtuką dar kartą, greičio lygio indikacija ekrane neberodoma.

(D) mygtukas: Paspaudę ši mygtuką, galite paleisti garų rinktuvą 3 greičio lygiu.

Kai, norėdami išjungti prietaisą, paspaudžiate šį mygtuką dar kartą, greičio lygio indikacija ekrane neberodoma.

Automatinis sustabdymas po 15 min.:

Šiame prietaise jrengta automatinio sustabdymo funkcija, leidžianti prietaisui vėdinti patalpą papildomą laiką, siekiant pašalinti nemalonius kvapus ir garus iš patalpos, baigus ruošti maistą. Po tam tikro laiko prietaisas automatiškai išsijungia.

Norėdami jjungti automatinio sustabdymo funkci- ją, ilgiau nei 2 sekundes palaikykite nuspaudę bet kurį valdymo skydelyje esantį greičio lygio mygtu- ką (B, C, D). Bus suaktyvintas 15 minučių laikmatis.

Jei paspausite tą pati greičio lygio mygtuką, kai automatinio sustabdymo funkcija yra jjungta, funkci- ja bus išjungta ir prietaisas išsijungs.

Jei pasirinksite kitą greičio lygi, ši funkcija bus iš-jungta.

Jei norite, kad prietaisas išsijungtu automatiškai, turite iš naujo jjungti automatinio sustabdymo funkcija.

Periodinis metalinių filtrų valymas:

Filtrus reikia valyti maždaug kas 60 naudojimo va- landų arba kas 4 savaites, atsižvelgiant į naudoji- mo dažnumą.

4 Prietaiso naudojimas

4.2 Taupus energijos naudojimas

• Kad išvengtumėte bereikalingų energijos sąnaudų, naudodamiesi garų rinktuvu, pasirinkite kvapų intensyvumą ir garų kiekį atitinkantį greitį.
• Esant normalioms sąlygoms, naudokite mažus greičius (1–2), o kai kvapai intensyvesni ir garų kiekis didesnis – didelį greitį (3).
• Garų rinktuvo lemputės yra skirtos maisto ruošimo zonai apšviesti.

Jas naudojant aplinkai (virtuvei) apšviesti, bus be reikalo naudojama elektros energija ir gaunamas netinkamas apšvietimas.

4.3 Garų rinktuvo naudojimas

• Garų rinktuve sumontuotas variklis, turintis įvai- rius greičio nustatymus.
• Kad prietaisas veiktų efektyviau, įprastomis sąlygomis patariame naudoti mažus greičius, o kai kvapai intensyvesni ir garų kiekis didesnis - didesnius.
• Garų rinktuvą galite jungti paspausdami norimo greičio lygio mygtuką (B, C, D).
• Paspaudę apšvietimo mygtuką, galite apšviesti maisto ruošimo zoną. (A)

5 Valymas ir aptarnavimas

Prieš atlikdami valymo ir priežiūros darbus, atjunkite prietaisą nuo elektros tinklo, išjunkite elektros tinklo jungiklj arba atlaisvinkite saugiklj, per kurj maitinamas garų rinktuvas.

5.1 Aliumininis filtras

Šis filtras sulaiko ore esančias riebalų daleles. Įprasto naudojimo sąlygomis rekomenduojama valyti filtrą kiekvieną mėnesį. Norėdami tai padaryti, pirmiausia išimkite aliumininius filtrus. Išplaukite filtrus skystu valikliu, išskalaukite vandeniu ir, jiems išdžiuvus, vėl sumontuokite. Plaunami aliumininiai filtrai gali pakeisti spalvą; tai normalu ir dėl to filtro keisti nereikia.

5.1.1 Aliumininių filtrų išėmimas

1. Pastumkite aliumininio filtro fiksatorių i priekį.
2. Tada šiek tiek nuleiskite ir patraukite i priekj. Priešingu atveju filtrą galite sulankstyti. (10 pav.) Išvalę ir išdžiovinę aliuminij filtrą, jstatykite ji atgal i jo lizdą atlikdami anksčiau aprašytus veiksmus atvirkštine tvarka.

Aliumininius filtrus taip pat galite plauti indaplovėje.

Anglies filtras (naudojamas be ortakio)

Šis filtras pašalina ruošiant maistą atsirandančius kvapus. Jei ortakio naudoti nejmanoma, šis filtras išvalo virtuvėje cirkuliuojantį orą. Bėgant laikui jūsų prietaiso anglies filtras užsikimš priklausomai nuo naudojimo dažnumo, maisto ruošimo būdo ir reguliaraus aliumininių filtrų valymo.

Dèmesio!

Anglies filtro plauti negalima.

Anglies filtrų galite įsigyti iš „Beko” įgaliotųjų priežiūros atstovų.

5.2.1 Anglies filtro keitimas

• Išimkite aliumininius filtrus. (10 pav.)
- Norėdami išimti anglies filtrą, pasukite ąseles prieš laikrodžio rodyklę ir filtrą atlaisvinkite. (11 pav.)
- Idékite naują anglies filtra.
- Idèkite aliumininius filtrus.

Kvapus neutralizuojančiuose filtruose yra medžio anglies (aktyviosios anglies).

Juos reikia keisti maždaug kas 6 mėnesius.

Neatsižvelgiant j tai, ar naudojamas anglies filtras, aliumininiai filtrai turi būti visada sumontuoti.

Nenaudokite prietaiso, jei aliumininiai filtrai išimti. Naudojant prietaisą su anglies filtru, sumažėja jo oro siurbimo našumas.

5 Valymas ir aptarnavimas

5.3 Valymas

Labai svarbu garų rinktuvą nuvalyti tuojau pat po maisto kepimo.

Išorini garų rinktuvo paviršių nuvalykite skystoje plovimo priemonėje pamirkyta minkšta šluoste.

Niekuomet nevalykite šveičiančiomis ar braižančiomis priemonėmis.

Sunkiai nusivalančius riebalus galite pašalinti prekyboje esančiomis valymo priemonėmis, atsižvelgdami į ant jų pateiktus įspėjimus. Kad nesubraižytumėte sušveisto plieninio korpuso, jį šluostykite šveitimo pėdsakų kryptimi.

Norėdami išsaugoti gaminio paviršiaus kokybę, nenaudokite valymo priemonių su druskos rūgštimi, balikliais ar šveitimo milteliais. Nerūdijančiojo plieno paviršius valykite muiluotame vandenyje sudrėkinta šluoste ar specialia purškiamaja priemone nerūdijančiajam plienui valyti. Nuo prietaiso nuimkite apsauginę plėvelę.

Dèmesio!

Jeigu nesilaikysite nurodymų dėl garų rinktuvo filtrų valymo ir keitimo, gali kilti gaisras.

Jeigu prireikia pervežti prietaisą:

- Išsaugokite originalią prietaiso pakuotę. Prietaisą transportuokite jo originalioje pakuotėje ir laikykitės ant originalios pakuotės esančių transportavimo ženklių.

Jeigu neturite originalios pakuotės:

• Nedėkite jokių daiktų ant garų rinktuvo.
• Išorinį paviršių saugokite nuo smūgių.
• Prietaisą supakuokite taip, kad transportavimo metu jo nepažeistumėte.

5.4 Lempučių keitimas

Atjunkite garų rinktuvą nuo elektros tinklo.

Šiame prietaise sumontuotos 3 W LED lemputės.

Norėdami pakeisti LED lemputes, paspauskite lemputę žemyn iš galinės lemputės laikiklio da- lies, kad atlaisvintumėte lemputę. Tada pasukite ją prieš laikrodžio rodyklę ketvirtadalį apsukimo ir išimkite.

Sumontuokite naujas lemputes atlikdami anks-čiau nurodytus veiksmus atvirkštine tvarka.

Lempučių galite įsigyti iš įgaliotojo priežiūros atstovo.
