CTB 6407 W - Gartraukis BEKO - Nemokama naudojimo instrukcija

Produkto tipas	Įmontuojamas gartraukis
Prekės ženklas	Beko
Modelis	CTB 6407 W
Spalva	Balta
Plotis (cm)	60
Gylis (cm)	50
Aukštis (cm)	15
Neto svoris (kg)	12
Maitinimo įtampa (V)	220-240
Dažnis (Hz)	50
Variklio galia (W)	170
Maksimalus oro srautas (m³/h)	600
Greičių skaičius	3
Apšvietimo tipas	Halogeninis
Apšvietimo galia (W)	40
Valdymo tipas	Mechaninis slankiklis
Riebalų filtras	Aliuminis, plaunamas indaplovėje
Anglies filtras	Pasirenkamas (pakeičiamas)
Ištraukimo režimas	Recirkuliacinis arba ištraukimas į lauką
Energijos klasė	B
Maksimalus triukšmo lygis (dB)	65
Filtrų priežiūra	Valykite riebalų filtrus kas mėnesį
Anglies filtro keitimas	Kas 3-6 mėnesius, priklausomai nuo naudojimo
Remontuojamumo indeksas	7.5/10
Atsarginės dalys prieinamos	Filtrai, lemputės, variklis

Dažnai užduodami klausimai - CTB 6407 W BEKO

Kaip sumontuoti Beko CTB 6407 W gartraukį?

Montavimą turi atlikti kvalifikuotas specialistas. Patikrinkite, ar siena gali atlaikyti gartraukio svorį (12 kg). Naudokite pateiktus kaiščius ir varžtus. Ištraukimo režimui prijunkite ortakį prie rekomenduojamo skersmens (120 arba 150 mm).

Koks rekomenduojamas montavimo aukštis?

Minimalus atstumas tarp gartraukio ir viryklės yra 65 cm elektrinėms ar indukcinėms viryklėms, o 75 cm dujinėms.

Kaip valyti riebalų filtrus?

Aliumininiai riebalų filtrai plaunami indaplovėje žemoje temperatūroje arba rankomis su karštu vandeniu ir plovikliu. Prieš vėl įdėdami leiskite jiems visiškai išdžiūti. Valykite juos kas mėnesį.

Kada pakeisti anglies filtrą?

Anglies filtras turi būti keičiamas kas 3-6 mėnesius, priklausomai nuo naudojimo. Jis nėra plaunamas. Naudokite su Beko suderinamą filtrą.

Kaip pakeisti gartraukio lemputę?

Atjunkite prietaisą. Nuimkite apšvietimo gaubtą, atsukite sugedusią lemputę ir pakeiskite ją to paties tipo lempute (halogeninė G4, maks. 20W). Užsukite ir uždėkite gaubtą atgal.

Gartraukis labai triukšmauja: ką daryti?

Patikrinkite, ar filtrai yra švarūs ir tinkamai sumontuoti. Įsitikinkite, kad ištraukimo ortakis nėra užkimštas. Jei triukšmas išlieka, kreipkitės į klientų aptarnavimo tarnybą.

Ar galiu naudoti gartraukį recirkuliaciniu režimu?

Taip, gartraukis gali veikti recirkuliaciniu režimu su aktyvia anglies filtru (nepridedamas). Oras filtruojamas ir grąžinamas atgal į patalpą.

Kaip reguliuoti siurbimo greitį?

Naudokite mechaninį slankiklį, esantį priekinėje dalyje. 1, 2 ir 3 greičiai atitinka atitinkamai mažą, vidutinį ir maksimalų oro srautą.

Ką daryti, jei gartraukis neįsijungia?

Patikrinkite, ar prietaisas prijungtas prie elektros ir ar neišdegė saugiklis. Jei apšvietimas veikia, bet variklis ne, variklis gali būti sugedęs. Kreipkitės į specialistą.

Kur rasti atsargines dalis šiam gartraukiui?

Atsarginės dalys (filtrai, lemputės, variklis) yra prieinamos per Beko klientų aptarnavimo tarnybą arba oficialiose atsarginių dalių svetainėse. Naudokite nuorodą CTB 6407 W.

NAUDOJIMO INSTRUKCIJA CTB 6407 W BEKO

Pirmiausia perskaitykite šią naudojimo instrukciją!

Brangus kliente,

Dékojame, kad pasirinkote ši „Beko“ prietaisą. Tikimės, kad šiuo prietaisu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Dėl to, prieš pradėdami naudoti šį prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šį prietaisą kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Laikykitės naudojimo instrukcijoje pateiktų nurodymų, atkreipkite dėmesį i visą informaciją ir įspėjimus.

Atkreipkite dėmesį, kad ši naudojimo instrukcija gali būti taikoma ir kitiems modeliams. Modelių skirtumai yra aiškiai aprašyti šioje instrukcijoje.

Ženklu reikšmės

Įvairiuose šios naudojimo instrukcijos skyriuose naudojami šie simboliai:

Svarbi informacija ir naudingi patari-mai, kaip naudoti prietaisą.

JSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui.

lspèjimas dèl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.

Elektros smūgio saugos klasė.

Šis prietaisas pagamintas moderniose ekologiškose gamyklose, nedarant žalos gamtai.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.1 Bendrieji saugos reikalavimai

Svarbios saugos instrukcijos Atidžiai perskaitykite ir pasilikite ateičiai Šiame skyriuje pateikiama saugos informacija, kuri padės išvengti gaisro, elektros smūgio, mikrobangų krosnelės spinduliuo-jamos energijos poveikio pavjoaus, susižeidimų ar materialinės žalos. Jei nesilaikysite šių instrukcijų, nebebus taikoma garantija.

- „Beko“ gaminiai atitinka galiojančius saugos standartus, todėl, jeigu prietaisas arba jo maitinimo laidas būtų pažeistas, jį privalo paleisti platintojas, aptarnavimo centras ar specialistas arba bet kuris kitas įgaliotasis atstovas, kad būtų išvengta bet kokių pavojų. Klaidingi arba netinkami remonto darbai gali kelti pavojų ir riziką var-totojui.

- Šis jrenginys yra skirtas naudoti buitiniams ir panašiems tikslams, pvz.:

- darbuotojų valgomuosiuose, pavyzdžiui, parduotuvėse, biuruose ir kitoje darbo aplinkoje;

- ūkininkų gyvenamuosiuose na- muose;

- klientams viešbučiuose ir kitoje

gyvenamojo aplinkoje;

- viešbučiuose, kuriose siūloma nakvynė su pusryčiais.

- Prietaisą naudokite tik pagal pa-skirtį, aprašytą šiose naudojimo instrukcijose.

• Gamintojas neatsako už žalą, patirtą dėl netinkamo gaminio įrengimo ar naudojimo.

- Šį prietaisą leidžiama naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems fizinių, jutimo ar psichinių negalių, arba ne-turintiems patirties ir žinių, kaip naudoti šį prietaisą, su sąlyga, kad jie bus prižiūrimi arba išmokyti, kaip saugiai naudoti šį prietaisą, ir supras atitinkamus pavojus.

- Neleiskite vaikams žaisti su šiuo prietaisu. Neprižiūrimi vaikai negali atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.

- Mažiausias atstumas tarp kaitlentės virimo indų atraminio paviršiaus ir žemiausios gaminio dalies turi būti bent 65 cm.

- Jei dujinės kaitlentės montavimo instrukcijose nurodytas didesnis atstumas, reikia j ji atsižvelgti.

- Pasirūpinkite, kad jūsų elektros tinklo duomenys atitiktų prietaiso

1 Svarbios saugos ir aplinkos apsaugos taisyklės

kategorijos plokštelėje nurodytus duomenis.

• Niekada nenaudokite prietaiso, jeigu šis yra sugadintas arba pažeistas jo maitinimo laidas.
• Saugokite maitinimo laidą, kad jis nebūtu suspaustas, užlenktas arba trinamas į aštrius kraštus. Saugokite maitinimo kabelį nuo įkaitusių paviršių ir atviros ugnies.
• Prietaisą junkite tik prie įžeminto elektros lizdo.

JSPĖJIMAS: Nejunkite prietaiso prie elektros tinklo, kol jis nėra visiškai sumontuotas.

• Prietaisą pastatykite taip, kad elektros kištukas visada būtų pasiekiamas.
• Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to ga-lite nusideginti rankas.

• Laikykitės kompetentingų val-džios institucijų nustatytų taisyklių dėl ištraukiamojo oro iš-leidimo (šis įspėjimas netaikomas, jeigu prietaisas naudojamas be dūmtraukio).

• Ijunkite prietaisą po to, kai pa-statysite ant kaitvietės puodą, keptuve ir t.t. Priešingu atveju dėl didelio karščio kai kurios jūsų ga-minio dalys gali deformuotis.

• Išjunkite kaitvietę prieš nuimdami nuo jos puodą, keptuvę ir t.t.
• Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi gali tapti užsidegimo priežas-timi.
• Atkreipkite dėmesį į užuolaidas ir uždangalus, nes kepant, pvz., bulvių šiaudelius, aliejus gali užsi-liepsnoti.
• Riebalų filtrą reikia keisti bent kartą per mėnesį. Anglies filtrą reikia keisti bent kartą per 3 mėnesius.
• Gaminys turi būti valomas pagal naudojimo instrukciją. Jei valymas atliktas ne pagal naudojimo instrukciją, gali kilti gaisro pavojus.
• Vietoje dabartinio filtro nenaudo-kite ugniai neatsparių filtravimo medžiagų.
• Naudokite tik originalias arba ga-mintojo rekomenduojamas dalis.
• Nenaudokite prietaiso be filtro ir neišimkite filtrų iš veikiančio prietaiso.
• Atsiradus liepsnai, išjunkite ga-

1 Svarbios saugos ir aplinkos apsaugos taisyklės

minj ir maisto gaminimo prietaisus.

• Atsiradus liepsnai, ją użdenkite ir jokiu būdu negesinkite vandeniu.
• Jeigu prietaiso nenaudojate arba prieš jì valydami, atjunkite jì nuo elektros tinklo.
• Patalpoje, kurioje vienu metu veikia virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietaisai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).
• Patalpoje, kurioje naudojamas prietaisas, mazutu arba dujomis kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai privalo būti hermetiški.
• Dūmtraukiui prijungti naudokite 120 mm arba 150 mm skersmens vamzdžius. Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius - minimalus.

Pavojus uždusti! Visas pa-kuotės dalis laikykite vaikams ne-pasiekiamoje vietoje.

ATSARGIAI: Naudojant su maisto gaminimo prietaisais, lie- čiamos prietaiso dalys gali įkaisti.

• Gaminio išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.
• Vienu metu patalpoje naudojant virš elektrinės kaitlentės montuo-jamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prietaisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietaisams, kurie orą išleidžia tik atgalį patalpą).
• Ant gaminio sudėti daiktai gali nukristi. Nedėkite jokių daiktų ant gaminio.
• Neuždeginėkite po gaminiu.

JSPÈJIMAS: Prieš montuodami garų rinktuvą, nuimkite apsaugines plėveles.

- Niekada nepalikite atviros liepsnos po veikiančiu garų rinktuvu.

- Naudojant gruzdintuves, jas reikia nuolat prižiūrėti: per daug įkaitęs aliejus gali užsiliepsnoti.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.2 Atitiktis EEJA direktyvai ir atitarnavusio gaminio sutvarkymas:

Šis gaminys atitinka ES EEJA direktyvą (2012/19/ES). Šis gaminys žymimas elektros ir elektroninės įrangos atliekų (EEJA) simboliu.

Šis simbolis reiškia, kad, kai produktas tampa nebenau-dojamas, jo negalima šalinti kartu su kitomis buitinėmis

atliekomis. Panaudotą prietaisą bū- tina pristatyti į elektros ir elektroni- nių prietaisų surinkimo ir perdirbi- mo punktą. Norėdami sužinoti, apie surinkimo ir perdirbimo punktus - susisiekite su vietos institucijomis arba pardavėju. Kiekvienas atlie- kame svarbų vaidmenį saugodami gamtą ir perdirbdami senus buitini- us prietaisus.

Atitinkamas panaudotų buitinių prietaisų šalinimas padeda išvengti neigiamos žalos gamtai ir žmogaus sveikatai.

1.3 Atitiktis RoHS direktyvai

Jūsų įsigytas gaminys atitinka ES RoHS direktyvą (2011/65/ES). Jame nėra direktyvoje nurodytų kenksmingų ar draudžiamų medžiagų.

1.4 Informacija apie pakuotę

Šio gaminio pakavimo medžiagos pagamintos iš pakartotinai panaudojamų medžiagų, atsižvelgiant į mūsų nacionalinius aplinkosaugos reglamentus. Neišmeskite pakavimo medžiagų kartu su buitinėmis atliekomis arba kitomis šiukšlėmis. Jas atiduokite į vietinių valdžios institucijų nurodytus pakavimo medžiagų surinkimo punktus.

2 Bendroji išvaizda

2.1 Apžvalga

1. Korpusas
2. Aliumininis riebalų filtras
3. Apšvietimas
4. Valdymo skydelis
5. Kaminas

2.2 Techniniai duomenys

Modelis	CTB 6250 W / CTB 6250 X / CTB 6250 XH / CTB 6250 B / CTB 9250 X / CTB 9250 XH
Tiekimo įtampa	220-240V ~ 50 Hz
Lemputės galingumas (W)	2x4
Variklio galingumas (W)	1 x 140
Oro srautas ( m^3 /val.) - 3. lygis	420
Izoliacijos klasė	II klasė

3 Prietaiso naudojimas

3.1 Valdymo skydelis

L Apšvietimas Jjungia ir išjungia apšvietimą
M Variklis Jjungia ir išjungia gartraukio variklj
V Greitis Nustato gartraukio darbinį greitį:
	1. Mažas greitis, naudojamas nuolatiniam ir tyliam oro pakeitimui esant nedideliam garų kiekiui.2. Vidutinis greitis, tinkamas daugumai darbo sąlygų, užtikrina tinkamą ventiliuojamo oro srauto / triukšmo santykį.3. Maksimalus greitis, naudojamas garams, susikaupusiems per ilgesnį laiko tarpą, šalinti.

• Ištraukiantis gartraukis skirtas naudoti tik-tai namuose pašalinti kvapus iš virtuvės.
• Niekada nenaudokite jo jokiems kitiems tikslams negu jis yra skirtas.
• Nepalikite aukštos atviros liepsnos po veikiančiu gartraukiu.
• Reguliuokite liepsnos aukštį taip, kad būtų kaitinama tik puodo apačia ir liepsna nekiltų puodo šonais.
• Gruzdintuve ant liepsnos reikia visą laiką stebėti, nes perkaitęs aliejus gali užsiliepsnoti.

3 Prietaiso naudojimas

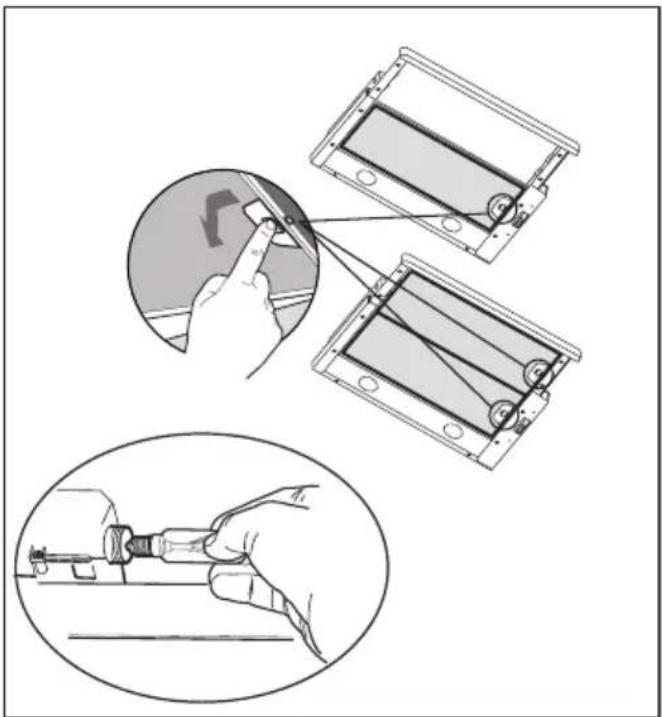

3.2 Lemputės pakeitimas

Prieš pakeisdami lemputę atjunkite gartraukį nuo mai- tinimo šaltinio.

Nelieskite jkaitusių lem- pučių.

Nelieskite tiesiai rankomis pakeistos lemputė.

Lempučių galite įsigyti iš įga- liotųjų aptarnavimo atstovų.

• Šiame produkte naudojama žvakės formos LED lemputė
• Keičiame lemputę naudoti maks. 4 W lemputę

4 Valymas ir priežiūra

Prieš atlikdami valymo ir priežiūros darbus atjunkite prietaisą arba išjunkite pagrindinį maitinimo jungiklj, arba atsukite saugiklj, esantį gartraukyje.

Nesilaikant nurodymų dėl prietaiso valymo ir filtrų pakeitimo gali kilti pavojus. Todėl rekomenduojama laikytis čia pateiktų instrukcijų. Gamintojas neatsako už jokią žalą varikliui ar gaisrą, kilusį dėl netinkamo naudojimo.

Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite braižančių produktų. Nenaudokite alkoholio

4.1 Aliumininio riebalų filtro valymas

Šis filtras surenka riebalų daleles iš oro. Rekomenduojama filtrą valyti kiekvieną mėnesį, kai jis naudojamas įprastu dažnumu. Iš pradžių išimkite riebalų filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, įstatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia.

Aliumininj filtrą galite plauti indaplovėje

4.2 Anglies filtro keitimas (oro cirkuliacijos režimu)

Ant gartraukio galima jrengti aktyvintos anglies filtrą. Anglies filtras jrengiamas tik tuo atveju, jei gartraukis néra prijungtas prie ištraukimo angos. Anglies filtrą reikia keisti kas tris mènesius.

JSPÈJIMAS: Anglies filtro plauti negalima.

JSPĖJIMAS: Anglies filtrą galima jsigyti iš įgaliotosios tarnybos.

5 Prietaiso nustatymas

JSPÈJIMAS

Prieš pradėdami perskaity-kite saugos instrukcijas.

PASTABA.

Žr. montavimo vadovo 288 psl.

JSPÈJIMAS

Nejstačius varžtu ar neprit-virtinus prietaiso pagal šias instrukcijas gali kilti elektros pavojus.

5.1 Montavimo priedai

1- Gartraukis
2- Oro išmetimo grotelės
3- Uždarymo elementas (pasirinktinai)
4- 4 X 4,2 X 44,4 varžtai
5- 2 X 4,2 X 12,7 varžtai
6-2×2,9×12,7 varžtai
7- Naudotojo Vadovas

6 Trikčių šalinimas

Trikčių šalini-mas	Priežastis Pagalba
Gaminys nev-eikia.	Patikrinkite saugiklj. Saugiklis gali būti uždarytas, atidarykite jį.
Gaminys nev-eikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 - 240 V.
Gaminys nev-eikia.	Patikrinkite elektros jungtį. Patikrinkite, ar kiti jūsų virtuvės gaminiai veikia.
Apšvietimo lem-putė neveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 - 240 V.
Apšvietimo lem-putė neveikia.	Patikrinkite lemputės jun-giklj.	Lemputės jungiklis turėtų būti jjungtas.
Apšvietimo lem-putė neveikia.	Patikrinkite lemputes. Gaminio lemputės neturėtų būti sugedu-sios.
Gaminio oro įsiurbimas pras-tas.	Patikrinkite aliuminio filtrą. Aliuminio alyvos filtrą normaliomis sąlygomis reikia valyti bent kartą per mėnesį.
Gaminio oro įsiurbimas pras-tas.	Patikrinkite oro išleidimo angą.	Oro išleidimo dūmtakis turėtų būti „jjungtas” padėtyje.
Gaminio oro įsiurbimas pras-tas.	Patikrinkite anglies filtrą. Ga	miniams su anglies filtrais paprastai filtrus reikia keisti kas 3 mė-nesius.
