CTB 6407 W - õhupuhasti BEKO - Tasuta kasutusjuhend

Toote tüüp	Süvistatav õhupuhasti
Kaubamärk	Beko
Mudel	CTB 6407 W
Värv	Valge
Laius (cm)	60
Sügavus (cm)	50
Kõrgus (cm)	15
Netokaal (kg)	12
Toitepinge (V)	220-240
Sagedus (Hz)	50
Mootori võimsus (W)	170
Maksimaalne õhuvool (m³/h)	600
Kiiruste arv	3
Valgustuse tüüp	Halogeen
Valgustuse võimsus (W)	40
Juhtimise tüüp	Mehaaniline liugur
Rasvafilter	Alumiinium, pestav nõudepesumasinas
Söefilter	Valikuline (vahetatav)
Väljatõmbe režiim	Retsirkulatsioon või välisõhu väljalase
Energiaklass	B
Maksimaalne müratase (dB)	65
Filtrite hooldus	Puhastage rasvafiltreid iga kuu
Söefiltri vahetamine	Iga 3-6 kuu järel olenevalt kasutusest
Parandatavuse indeks	7.5/10
Saadaval varuosad	Filtrid, pirnid, mootor

Korduma kippuvad küsimused - CTB 6407 W BEKO

Kuidas paigaldada Beko CTB 6407 W õhupuhasti?

Paigalduse peab tegema kvalifitseeritud spetsialist. Veenduge, et sein talub õhupuhasti kaalu (12 kg). Kasutage kaasasolevaid tüübleid ja kruvisid. Väljatõmberežiimi korral ühendage kanal soovitatava läbimõõduga (120 või 150 mm).

Milline on soovitatav paigalduskõrgus?

Minimaalne kaugus õhupuhasti ja pliidiplaadi vahel on 65 cm elektri- või induktsioonpliidi puhul ja 75 cm gaasipliidi puhul.

Kuidas puhastada rasvafiltreid?

Alumiiniumist rasvafiltreid võib pesta nõudepesumasinas madalal temperatuuril või käsitsi kuuma vee ja pesuvahendiga. Laske neil enne tagasipaigaldamist täielikult kuivada. Puhastage neid iga kuu.

Millal vahetada söefiltrit?

Söefiltrit tuleb vahetada iga 3–6 kuu järel olenevalt kasutusest. See ei ole pestav. Kasutage Beko-ga ühilduvat filtrit.

Kuidas vahetada õhupuhasti pirni?

Ühendage seade vooluvõrgust. Eemaldage valgustuse kate, keerake vigane pirn lahti ja asendage see sama tüüpi pirniga (halogeen G4, max 20 W). Keerake kinni ja pange kate tagasi.

Õhupuhasti on väga mürarikas: mida teha?

Kontrollige, et filtrid on puhtad ja korralikult paigaldatud. Veenduge, et väljatõmbekanal pole ummistunud. Kui müra püsib, võtke ühendust klienditeenindusega.

Kas ma saan õhupuhastit kasutada retsirkulatsioonirežiimil?

Jah, õhupuhasti saab töötada retsirkulatsioonirežiimil koos aktiivsöefiltriga (ei ole kaasas). Õhk filtreeritakse ja suunatakse tagasi tuppa.

Kuidas seadistada imemiskiirust?

Kasutage esipaneelil asuvat mehaanilist liugurit. Kiirused 1, 2 ja 3 vastavad vastavalt väikesele, keskmisele ja maksimaalsele õhuvoolule.

Mida teha, kui õhupuhasti ei lülitu sisse?

Kontrollige, et seade on korralikult ühendatud ja kaitse pole läbi läinud. Kui valgustus töötab, kuid mootor mitte, on mootor võib-olla rikkis. Võtke ühendust spetsialistiga.

Kust leida selle õhupuhasti varuosi?

Varuosad (filtrid, pirnid, mootor) on saadaval Beko klienditeeninduse või volitatud varuosade müügikohtade kaudu. Kasutage viidet CTB 6407 W.

KASUTUSJUHEND CTB 6407 W BEKO

Aitäh, et otsustasite Beko toote kasuks. Loodame, et saate parimaid tulemusi selle uusima tehnoloogia järgi valmistatud körgkvaliteetse toote abil. Selleks tutvuge enne toote kasutamist hoolikalt kasutusjuhendi ja köigi kaasasolevate dokumentidega ja hoidke need alles. Kui annate toote üle uuele omanikule, pange kaasa ka kasutusjuhend. Järgige köiki kasutusjuhendis toodud hoiatusi ja juhiseid.

Võtke arvesse, et see kasutusjuhend kehtib ka mitme muu mudeli jaoks. Mudelitevahe lised erinevused tuuakse juhendis välja.

Sümbolite selgitus

Selles juhendis kasutatavad sümbolid on järgmised.

Oluline teave või kasulikud nõuanded.

HOIATUS: Elu ja varaga seotud ohtlike olukordade hoiatus.

Hoiatus tulekahju kohta.

Hoiatus elektrilöögi kohta..

Kaitseklass elektrilöögi eest.

Selle toote on valmistatud keskkonnasõbralikus kaasaegseses tehases ilma loo-dust kahjustamata.

1 Olulised ohutus- ja keskkonnaalased juhised

1.1 Üldine ohutus

Olulised ohutusjuhised, lugege hoolikalt läbi ja hoidke alles See jao-tis sisaldab ohutusjuhiseid, mis ai-tavad Teil kaitsta ennast ja teisi tu-lekahju, elektrilöögi, mikrolaineahju kiirguse lekke, kehavigastuste ning varalise kahju eest. Nende juhiste eiramise korral on garantii kehtetu.

- Beko tooted vastavad kehtivatele ohutusstandarditele; seetõttu peab toote või toitejuhme kahjustuste korral selle edasimüüja, teeninduskeskus või spetsialist või volitatud hooldusettevõte ohu vältimiseks need parandama või asendama. Vigane või kvalifit-seerimata isiku poolt tehtud parandustöö võib olla ohtlik ja võib kasutajale riski tekitada.

- See seade on ette nähtud kasutamiseks majapidamises ja muuks sarnaseks otstarbeks, näiteks:

- personali köögialad kauplustes, kontorites ja muudes töökeskkondades;

- taludes,

- klientide poolt hotellides ja muudes elamistüüpide keskkondades;

- hommikusöögiga öömaja tüüpi keskkonnad.

- Kasutage seadet sihtotstarbeli-

selt ainult selles juhendis kirjelda- tud viisil.

- Tootja ei kanna mingit vastutust seadme ebaotstarbeka paigalduse või kasutamise tagajärjel tekkinud kahjustuste eest.

- Seadet võivad kasutada üle 8-aastased lapsed ja füüsilise, sensoorse või vaimse puudega või puuduvate kogemuste ja teadmistega isikud ainult siis, kui neid juhendatakse või kui nad on mõistnud seadme ohutu kasuta-mise põhimõtteid ning võimalikke kaasnevaid ohte.

- Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldada.

- Öhupuhasti alumise pinna ja pliidiplaadi pealmise pinna vahelise ala körgus peab olema vähemalt 65 cm..

- Kui gaasipliidi paigaldamise juhendis on ette nähtud suurem vahemaa, tuleb sellega arvestada.

- Veenduge, et Teie võrgutoiteallikas vastab seadme andmesildil esitatud teabele.

- Ärge kunagi kasutage seadet, kui toitejuhe või seade ise on kahjustatud.

1 Olulised ohutus- ja keskkonnaalased juhised

• Saate toitejuhtme kahjustusi vältida, kui Te ei pigista ega painuta seda ega hõõru seda üle teravate servade. Hoidke toitejuhe eemal kuumadest pindadest ja lahtisest leegist.
• Kasutage seadet ainult maanda-tud pistikupesaga.

HOIATUS: Ärge ühendage sea- det vooluvörku enne, kui paigal- dus on löppenud.

• Asetage seade nii, et pistik oleks alati juurdepääsetav.
• Ärge puudutage valgusteid, kui need on pikka aega töötanud. Kuna valgustid on kuumad, võivad need Teie käsi põletada.
• Järgige väljalaskeõhu väljalaske kohta pädevate asutuste kehtestatud eeskirju (see hoiatus ei kehti ilma lõõrita kasutamise kohta),
• Käsitsege seadet ainult pärast poti, panni jms pliidiplaadile panemist. Vastasel juhul võib suur kuumus toote mõninagid osi kahjustada.
• Lülitage pliidiplaat enne pottide, pannide vms. eemaldamist välja.
• Ärge jätke pliidiplaadile kuuma öli. Kuuma öliga pannid võivad isesüt- tida.
• Pöörake tähelepanu oma kardi-

natele ja katetele, kuna öli vöib toiduvalmistamise ajal (nt friikartulid) süttida.

- Rasvafiltrit tuleb vahetada vähemalt kord kuus. Söefiltrit tuleb vahetada vähemalt kord kvartalis.

- Toodet tuleb puhastada vastavalt kasutusjuhendile. Kui puhas-tamist ei ole läbi viidud vastavalt kasutusjuhendile, võib tekkida tuleoht.

- Ärge kasutage mittetulekindlaid filtermaterjale käesoleva filtri asemel.

- Kasutage ainult originaalosi või tootja soovitatud osi.

- Ärge käsitsege toodet ilma filtrita ja ärge eemaldage filtreid toote kasutamise ajal.

- Leegi teekimisel lülitage toode ja toiduvalmistamise seadmed välja.

- Leegi tekkimisel katke see leek ja ärge kunagi kasutage leegi kustutamiseks vett.

- Enne iga puhastust ja kui seadet ei kasutata, eemaldage seade vooluvõrgust.

- Öhupuhasti keskkonnas esinev alarõhk ei tohi ületada 4 Pa (4 x 10 bar), kui samaaegselt töötavad elektripliit ja muud tüüpi energiat kasutavad seadmed.

1 Olulised ohutus- ja keskkonnaalased juhised

• Keskkonnas, kus seadet kasutatakse, peavad kütteölil või gaasil töötavate seadmete, näiteks toasoojendi, heitgaasid olema absoluutselt isoleeritud, või seadmed peavad olema hermeetilised.
• Öhupuhasti lõõriühenduse tegemiseks võib kasutada 120 mm või 150 mm läbimõõduga toru. Suitsutoru ühendus peab olema võimalikult lühike ja võimalikult väheste põlvedega.

Lämbumisoht! Hoidke köik pak-kematerjalid lastest eemal.

HOIATUS: Juurdepääsetavad osad võivad kuumutada, kui neid kasutatakse koos köögiseadme- tega.

• Toote väljalaskeava ei tohi olla ühendatud öhukanalitega, kust leidub muud suitsu.
• Ruumi ventilatsioon võib olla ebapiisav, kui elektripliidi õhupu-hastit kasutatakse samaaegselt gaasi või muu kütusega töötavate seadmetega (see ei pruugi kehtida seadmete kohta, mis juhivad õhku lihtsalt ruumi tagasi).
• Tootele asetatud esemed võivad ümber kukkuda. Ärge pange ese-meid seadme peale.
• Ärge sütitage tuld toote all.

HOIATUS: Enne õhupuhasti pai-galdamist eemaldage kaitsekiled.

• Ärge kunagi jätke öhupuhasti alla tugevat lahtist leeki, kui see töö-tab.
• Kasutamise ajal tuleb fritüüridel pidevalt silm peal hoida: ülekuu-menenud öli vöib leekidesse puh-keda.

1 Olulised ohutus- ja keskkonnaalased juhised

1.2 Vastavus elektri- ja elektroonikaseadmete jäätmete direktiivile ja jäätmete kõrvaldamine:

Antud toode vastab EU-i WEEE-di-rektiivile (2012/19/EU). Toode kannab elektriliste seadmete jäätmete klassifikatsioonisümbolit (WEEE).

See sümbol näitab, et seda toodet ei tohi selle kasutusea löppemisel koos muude olmejäätmetega kõrvaldada. Kasutatud seade tuleb tagastada ametlikku elektriliste ja elektrooniliste seadmete taaskasutuspunkti. Nende kogumissüsteemide leidmiseks pöörduge oma kohaliku asutuse või edasimüüja poole, kust toode osteti. lga majapidamine mängib olulist rolli vana seadme taaskasutusele- ja ringlusse võtmine. Kasutatud seadme nõuetekohane utiliseerimine aitab vältida võimalikke kahjulikke tagajärgi keskkonnale ja inimeste tervisele.

1.3 Vastavus RoHS direktiivile:

Antud toode vastab EU RoHS direktiivile (2011/65/EU). See ei sisalda direktiivis äratoodud kahjulikke ja keelatud materjale.

1.4 Pakkeinfo

Toote pakkematerjalid on valmistatud taaskasutata-vatest materjalidest vastavalt meie riiklikele keskkonnaalastele eeskirjadele. Ärge utiliseerige pakkematerjale koos olme- ja muu prügiga. Viige need kohaliku omavalitsuse poolt ettenähtud pakkematerjalide kogumispunkti.

2 Üldilme

2.1 Ülevaade

1. Põhikeha
2. Alumiiniumist rasvafilter
3. Valgustus
4. Juhtpaneel
5. Lõõr

2.2 Tehnilised andmed

Mudel	CTB 6407 XH / CTB 9407 X / CTB 6407 W / CTB 6407 X / DT 312 W / DT 312 I
Toitepinge	220-240V ~ 50 Hz
Lambi võimsus (W)	2x4
Mootorivõimsus (W)	1 x 125
Õhuvool ( m^3/t ) - 3. Aste	310
Isolatsiooniklass	KLASS II

3 Seadme kasutamine

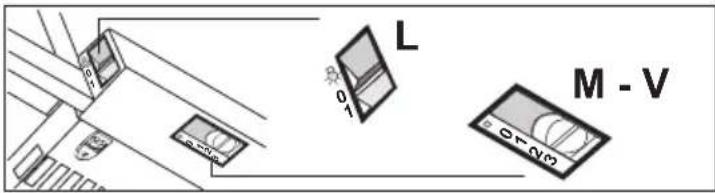

3.1 Juhtpaneel

L Tuli Lülitab valgussüsteemi sisse ja välja
M Mootor Lülitab väljatõmbe mootori sisse ja välja
V Kiirus Seadistab väljatõmbe töötamiskiiruse:
	Madal kiirus, kasutatakse pideva javaikse öhumuutuse korral, kui on örnadküpsetuslõhnad.Keskmine kiirus, sobilik enamiketingimuste korral, vörreldes optimaalseöhuvoolu/mürataseme suhtega.Maksimaalne kiirus, kasutatakse suurteküpsetuslõhnade eemaldamiseks, kaasaarvatud pikkade perioodide vältel.

- Öhupuhasti on möeldud ainult koduseks kasutamiseks köögilöhnade körvaldamiseks.

- Ärge kunagi kasutage öhupuhastit muul otstarbel kui selleks, milleks see on möeldud.

- Ärge kunagi jätke öhupuhasti alla tugevat lahtist leeki, kui see töötab.

- Reguleerige leegi tugevust nii, et see oleks suunatud ainult panni põhja, veendudes, et see ei puudutaks külgi.

- Fritüüre tuleb kasutamise ajal pidevalt jälgida: kuumutatud öli vöib põlema minna.

3 Seadme kasutamine

3.2 Valgusti väjavahetamine

	Enne elektripirnide väljavahetamist ühendage öhupu-hasti toiteallikas lahti.
	Ärge puudutage elektripir-ne, kui need on kuumad.
	Ärge puudutage väljavahetatud elektripirni otse käte-ga.
	Võite hankida lampe volita-tud teenusepakkujalt.

Lamp	Võimsus (W)	Pistiku-pesa	Pinge (V)	Mõõde (mm) ILCOS kood
	2x4 E14	220-24	0 104 x 35		HSGSB/C/UB-28-220/240-E14

• Tootes kasutatakse küünlakujuga LED-pirne
• Pirni vahetamisel tuleb kasutada pirni võimsusega kuni 4 W

4 Puhastamine ja hooldus

Enne puhastamist ja hooldust võtke seade pistikupesast välja või lülitage välja pealüliti või lülitage välja automaat, mis annab õhupuhastile voolu.

Seadme puhastamist ja filtrite vahetamist käsitlevate sätete ei-ramine võib põhjustada tuleohu. Seetõttu on soovitatav järgida siin toodud juhiseid. Tootja ei vastuta ebasobiva kasutamise tagajärjel tekkinud mootori kahjustuste või tulekahjude eest.

Puhastage ainult neutraalse vedela puhastusvahendiga niisutatud lapiga. Ärge puhastage tööriistade abil. Ärge kasutage abrasiivseid vahendeid. Ärge kasutage alkoholi

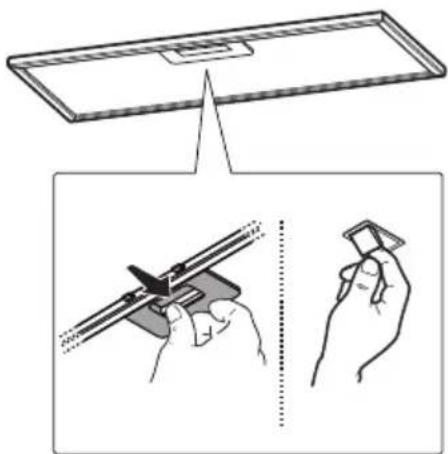

See filter püüab öhust öliosakesi. Filtrit soovita-takse tavatingimustes puhastada kord kuus. Es-malt eemaldage selleks rasvafiltrid. Peske filtrid vedela puhastusvahendiga, loputage need veega ja paigaldage tagasi pärast kuivatamist. Alumiiniu-mist rasvafiltrite värvus võiv pesemisel muutuda; see on normaalne ja te ei pea filtrit vahetama.

Alumiiniiumist filtreid saab pesta nõudepesumasinas.

4.2 Söefiltri väljavahetamine (õhuringluse režiim)

Öhupuhastisse saab paigaldada aktiivsöefiltri. Söefiltrit rakendatakse ainult juhul, kui öhupu-hasti pole ventilatsioonikanaliga ühendatud. Igal juhul on vaja söefiltrit vahetada vähemalt iga kolme kuu tagant.

Enne sätestamist palun lugege läbi ohutusjuhised.

MÄRKUS

Vaadake paigaldusjuhendi lehekülge 288

HOIATUS

Kruvide või kinnitusseadme paigaldamata jätmine vastavalt nendele juhistele võib põhjustada elektriohtusid.

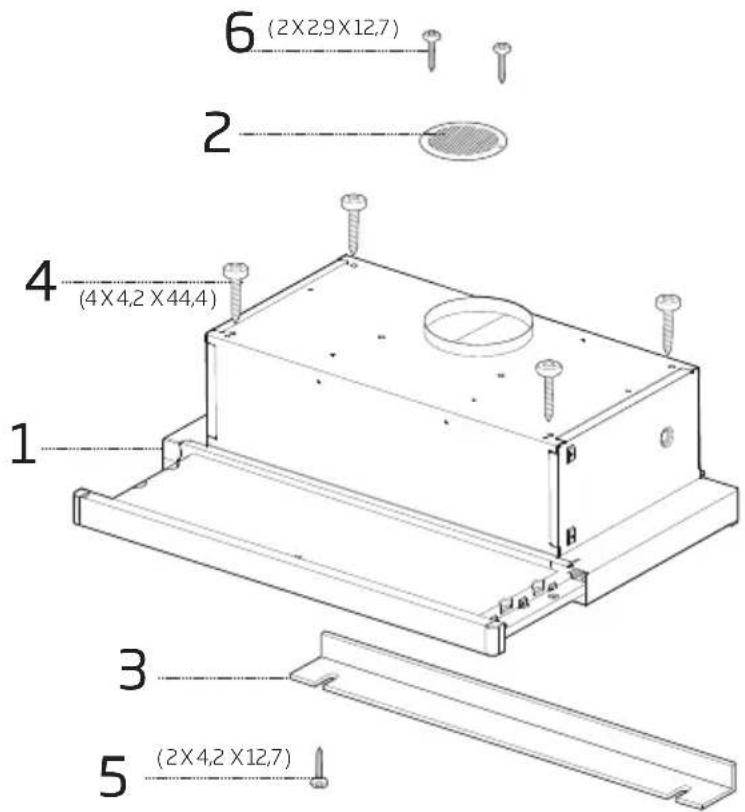

5.1 Paigaldustarvikud

1- Õhupuhasti
2 - Öhuväljalaske võre
3 - Sulgemiselement (valikuline)
4-4×4,2×44,4 kruvid
5-2×4,2×12,7 kruvid
6-2×2,9×12,7 kruvid
7- Kasutusjuhend

6 Törkeotsing

Törkeotsing Põhjus Abi
Toode ei tööta	Kontrollige kaitselülitit. Kaitselüliti võib olla väljas, lülitage see sisse.
Toode ei tööta	Kontrollige elektriühendust.	Võrgupinge peaks olema vahemikus 220-240 V.
Toode ei tööta	Kontrollige elektriühendust.	Kontrollige, kas muud tooted Teie köögis töötavad või mitte.
Valgustus ei tööta.	Kontrollige elektriühendust.	Võrgupinge peaks olema vahemikus 220-240 V.
Valgustus ei tööta.	Kontrollige valgustuse lülitit.	Lüliti peaks olema asendis „sees“.
Valgustus ei tööta.	Kontrollige lampe. Toote lambid ei tohiks olla rikkis.
Toote õhuvõtt on halb.	Kontrollige alumiiniumifilt-rit.	Alumiiniumist õlifiltrit tuleks normaaltingi-mustes puhastada vähemalt kord kuus.
Toote õhuvõtt on halb.	Kontrollige õhuava lõõri. Lõõr peaks olema asendis „sees“.
Toote õhuvõtt on halb.	Kontrollige söefiltrit. Sõefiltritega toodete puhul tuleks filtrit ta-valiselt vahetada iga 3 kuu tagant.
