CTB 6407 W - извлекувач BEKO - Бесплатен кориснички прирачник

Вид на производ	Вградена хауба
Марка	Beko
Модел	CTB 6407 W
Боја	Бела
Ширина (cm)	60
Длабочина (cm)	50
Висина (cm)	15
Нето тежина (kg)	12
Напон на напојување (V)	220-240
Фреквенција (Hz)	50
Моќност на моторот (W)	170
Максимален проток на воздух (m³/h)	600
Број на брзини	3
Вид на осветлување	Халоген
Моќност на осветлување (W)	40
Вид на контрола	Механички лизгач
Филтер за маснотии	Алуминиумски, може да се мие во машина за садови
Филтер за јаглен	Опционален (заменлив)
Начин на одведување	Рециклирање или надворешно одведување
Енергетска класа	B
Максимално ниво на бучава (dB)	65
Одржување на филтрите	Чистете ги филтрите за маснотии секој месец
Замена на филтерот за јаглен	На секои 3 до 6 месеци во зависност од употребата
Индекс на поправливост	7.5/10
Достапни резервни делови	Филтри, светилки, мотор

Frequently Asked Questions - CTB 6407 W BEKO

Како да ја инсталирам хаубата Beko CTB 6407 W?

Инсталацијата треба да ја изврши квалификуван професионелец. Проверете дали ѕидот може да ја издржи тежината на хаубата (12 кг). Користете ги приложените клинови и завртки. За режим на одведување, поврзете го каналот со препорачаниот дијаметар (120 или 150 мм).

Која е препорачаната висина за монтирање?

Минималното растојание помеѓу хаубата и плочата за готвење е 65 см за електрични или индукциони шпорети, и 75 см за гас.

Како да ги чистам филтрите за маснотии?

Алуминиумските филтри за маснотии се чистат во машина за садови на ниска температура или рачно со топла вода и детергент. Оставете ги да се исушат целосно пред повторно да ги поставите. Чистете ги секој месец.

Кога да го заменам филтерот за јаглен?

Филтерот за јаглен треба да се заменува на секои 3 до 6 месеци во зависност од употребата. Не се мие. Користете компатибилен Beko филтер.

Како да ја сменам светилката на хаубата?

Исклучете го уредот. Отстранете го капакот на осветлувањето, одвртете ја неисправната светилка и заменете ја со светилка од истиот тип (халоген G4, max 20W). Зашрафете и вратете го капакот.

Хаубата прави многу бучава: што да правам?

Проверете дали филтрите се чисти и правилно поставени. Осигурајте се дека каналот за одведување не е затнат. Ако бучавата продолжи, контактирајте со сервисната служба.

Може ли да ја користам хаубата во режим на рециклирање?

Да, хаубата може да работи во режим на рециклирање со филтер со активен јаглен (не е вклучен). Воздухот се филтрира и се враќа во просторијата.

Како да ја подесам брзината на вшмукување?

Користете го механичкиот лизгач на предната страна. Брзините 1, 2 и 3 одговараат на низок, среден и максимален проток на воздух.

Што да правам ако хаубата не се вклучува?

Проверете дали уредот е правилно приклучен и дали осигурувачот не е прегорен. Ако осветлувањето работи, но моторот не, моторот можеби е дефектен. Контактирајте професионалец.

Каде да најдам резервни делови за оваа хауба?

Резервните делови (филтри, светилки, мотор) се достапни преку корисничката служба на Beko или на овластени сајтови за резервни делови. Користете ја референцата CTB 6407 W.

КОРИСНИЧКИ ПРИРАЧНИК CTB 6407 W BEKO

Упозорење на опасност од пожара.

Упозорење на струјни удар.

1.1 Општа безбедност

Опасност од гушења! Амбалажу држите ван дохвата деце.

ОПРЕЗ: Приступачни делови се могу загријати када се користе са уређајима за кување.

Амбалажни материјали

овог производа су

Ве молиме, најнапред прочитајте го овој прирачник за употреба!

Ви благодариме што се одлучивте за овој уред на Веко. Се надеваме дека добро Ѽе Ви користи овој уред, кој е произведен со висок квалитет и според најнова технологија. Затоа Ве молиме внимателно прочитајте го целото упатство за употреба и другите приложени документи пред да го користите уредот и чувајте ги во случај да Ви затребаат. Ако му го дадете уредот на некој друг, дајте му го и упатството за употреба. Следете ги упатствата со тоа што Ѽе обрнете внимание на сите информации и предупредувања наведени во ова упатство.

Имајте на ум дека ова упатство за употреба може да важи и за други модели.

Разликите во моделите се јасно опишани во упатството.

Во различни делови од ова упатство за употреба се користат следниве символи:

Важни информации и корисни совети во врска со користењето на уредот.

ПРЕДУПРЕДУВАЊЕ: Предупредувања во врска со опасни ситуации поврзани со безбедноста на човечкиот живот и на материјалниот имот.

Предупредување за опасност од пожар.

Предупредување за опасност од електричен удар.

Заштита од електричен удар.

Овој уред е произведен во еколошки безбедни и современи фабрики без да й се нанесе штета на природата.

1.1. Општа безбедност

Важни упатства за безбедноста Прочитајте внимателно и зачувајте во случај да Ви затреба Овој дел содржи упатства за безбедноста што ѐе помогнат да не дојде до пожар, електричен удар, изложеност на пропуштена микробранова енергија, физички повреди или оштетување на материјалниот имот. Ако не се следат овие упатства гаранцијата ке изгуби важност.

- Производите на Beko се во согласност со важечките стандарди за безбедност; затоа, во случај на оштетување на уредот или на електричниот кабел, треба да ги поправи или замени продажниот салон, сервисниот центар или некое стручно лице или овластен сервис за да не се предизвика некаква штета. Поради погрешни или нестручни поправки може да биде доведен во опасност корисникот на уредот.

- Овој уред е наменет за употреба во дома Kinството или на места како што се:

- Чајни кујни за вработените во продавници, канцеларии и

- За посетителите во хотелите и во други објекти за сместување; - Разни ноќевалишта.

- Ракувајте со уредот само во склад со неговата намена, како што е опишано во ова упатство. - Произведувачот не е одговорен за штетите што ње произлезат од неправилното инсталирање или погрешното користење на производот.

- Овој уред може да го користат деца над 8 години, како и лица со намалени физички, сетилни или ментални способности или не се довольно искусни и упатени, но само ако се под нечиј надзор или ако се запознаени со упатствата во врска со безбедното користење на производот и со опасностите што се включени притоа.

- Децата не смеат да си играат со овој уред. Чистењето и одржувањето не треба да го извршуваат деца без нечиј надзор.

- Минималното растојание меѓу потпорната подлога за садовите за готвење што се ставени на

1

Важни упатства за безбедноста и заштитата на околината

шпоретот и најнискиот дел на уредот мора да биде најмалку 65 см.

• Ако во упатствата за инсталирање на плинскиот шпорет е наведено поголемо растојание, тоа мора да се земе предвид.
• Проверете дали напојувањето од струјната мрежа е во склад со податоците што се наведени на металната етикета на уредот.
• Не го користете уредот ако електричниот кабел или самиот уред се оштетени.
• За да не се оштети електричниот кабел не треба се гмечи, витка или трие од остри рабови. Кабелот нека биде што подалеку од жешки површини и отворен пламен.
• Користете го уредот само со заземјен штекер.

ПРЕДУПРЕДУВАЊЕ: Не го поврзувајте уредот на струјната мрежа сё додека инсталирањето не биде целосно завршено.

• При поставувањето на уредот водете сметка штекерот секогаш да биде достапен.
• Не ги допирајте сијаличките ако работеле долго време. Може да

си ги изгорите рацете бидејки ке бидат жешки.

• Следете ги прописите утврдени од надлежните органи во врска со испуштањето на издувниот воздух (ова предупредување не се однесува на употреба без димен канал).
• Включете го производот дури откако на шпоретот ке ставите тенцере, тавче и сл. Во спротиво, високата топлина може да предизвика деформации на некои делови прна производот.
• Исключете го шпоретот пред да ги тргнете од него тенцерето, тавчето и сл.
• Не оставајте врело масло на шпоретот. Тавчињата со врело масло може да се запалат сами од себе.
• Внимавајте на завесите и прекривките бидејки маслото може да почне да гори додека пржите нешто во него.
• Филтерот за маснотии мора да се менува барем еднаш месечно. Карбонскиот филтер мора да се менува барем на секои 3 месеци.
  • Производот треба да се чисти

1

Важни упатства за безбедноста и заштитата на околината

во склад со упатството за употреба. Ако чистењето не се изврши во склад со упатствата, може да дојде до пожар.

• Не користете неогноотпорни материјали во улога на филтер наместо постоечкиот филтер.
• Користете ги само оригиналните делови или деловите што ги препорачува произведувачот.
• Не го користете производот без филтер и не ги вадете филтрите додека производот работи.
• Во случај да се појави пламен, исключете ги од струјната мрежа производот и апаратите за готвење.
• Во случај да се појави пламен, покријте го пламенот и во никој случај не го гаснете со вода.
• Извадете го приклучокот од штекерот пред секое чистење и додека не го користите уредот.

• Негативниот притисок во околината не смее да биде поголем од 4 Pa (4 x 10 bar) додека истовремено работат аспираторот за електричен шпорет и други уреди што функционираат на некој друг вид енергија освен на електрична струја.

• Во околината каде што се користи уредот, издувните гасови на уредите што работат на мазут или на гас, како што е собната греалка, мора да бидат целосно изолирани или уредот мора да биде од херметички тип.
  • Кога го поврзувате димниот канал, употребете цевки со дијаметар од 120 или 150 мм. Поврзувањето на цевките мора да биде колку што е можно пократко и да има колку што е можно помалку зглобови.

Опасност од задушување!

Сите материјали од амбалажата треба да бидат подалеку од деца.

ВНИМАНИЕ: Надворешните делови може да се вжештат кога се користат со апарати за готвење.

- Штекерот на производот не смее да биде поврзан со вентилациони канали во кои навлегува и друг чад.

- Вентилацијата во просторијата можеби нема да биде доволна ако аспираторот на шпоретот се користи истовремено со уреди што работат на плин или на други горива (ова може да не

1 Важни упатства за безбедноста и заштитата на околината

се однесува на уреди што само го испуштаат воздухот назад во просторијата).

• Предметите што се ставени врз производот може да паднат. Не ставајте ништо врз производот.
• Не палете нешто под производот.

ПРЕДУПРЕДУВАЊЕ: Пред да се инсталира аспираторот, отстранете ги заштитните слоеви.

- Не оставајте висок отворен пламен под аспираторот додека работи.

• Фритезите мора постојано да се држат на око додека се користат: прегреаното масло може да се запали.

1.2. Согласност со Директивата за WEEE (отпадна електрична) и електронска опрема и фрлање на отпадниот производ: Овој производ е во согласност со EU за WEEE(2012/19/EU). Овој производ има символ за отпадна електрична и електронска опрема (WEEE).

Овој символ покажува дека производот не смее да се фрла со друг отпад од домакинството на крајот од неговиот век на траење. Користениот уред мора да се врати во определен собирен пункт за рециклирање на електрични и електронски уреди. Прашајте каде има такви собирни пунктови кај локалните надлежни органи или во продавницата од која што сте го купиле производот. Секое домаćинство игра важна улога

во рециклирањето на стариот уред. Соодветното фрлање на користениот уред помага да се спречат потенцијалните негативни последици по околината и по човечкото здравје.

1.3 Согласност со Директивата за рестрикција на опасни супстанции (RoHS)

1 Важни упатства за безбедноста и заштитата на околината

Производот што го купивте е во согласност со Директивата ма EU за рестрикција на опасни супстанции (2011/65/EU). Не содржи

штетни и забранети материјали наведени во Директивата.

1.4. Информации за амбалажата

Материјлите од амбалажата на овој производ се произведени

од рециклирачки материјали во склад со нашите Државни

прописи за заштита на околината. Не ги фрлајте материјалите од амбалажата заедно со отпадот од дома Kinството или со друг отпад. Однесете ги во собирните пунктови за материјали од амбалажа одредени од локалните надлежни органи.

2 Општ изглед

2.1 Преглед

1. Ку́киште
2. Алуминиумски филтер за маснотии
3. Осветлување
4. Контролна табла
5. Оцак

2.2 Технички податоци

Модел СТВ 6407 ХН / СТВ 9407 Х /	СТВ 6407 W / СТВ 6407X / DT 312 W / DT 312 I
Електричен напон нанапојувањето	220-240V ~ 50 Hz
Моćност на сијаличката (W) 2x4
Моćност на моторот (W) 1 x 125
Проток на воздух ( m^3/h ) – 3. Ниво	310
Класа на изолација КЛАСА II

3 Користење на уредот

на око: прегреаното масло може да се запали.

3.1 Контролна плоча

L	Светло Го	вклучува и исклучува системот заосветлување
M	Мотор Го	вклучува и исклучува моторот навентилаторот
V	Брзина	Ја поставува брзината на работа навентилаторот.1. Мала брзина, која се користи запостојана и бесшумна промена навоздухот кога има лесна пареа одготвењето.2. Средна брзина, која е погодна заповекето работни услови со оглед наоптималниот сооднос на проток навоздух/ниво на бучава.3. Максимална брзина, која се користи заотстранување на највисоката емисијана пареа при готвењето, вклучувајći идолги периоди.

• Аспираторот е наменет ислучиво за употреба во домакинства за да се отстранат мириси од кујната.
• Никогаш не го користете аспираторот за други цели освен за оние за кои е наменет.
• Никогаш не оставајте високи отворени пламења под аспиратоторот додека тој работи.
• Приспособете го интензитетот на пламенот за да биде насочен само кон дното на тавата и внимавајте да не ги опфати и страните.
  • Фритезите мора постојано да ги држите

3 Користење на уредот

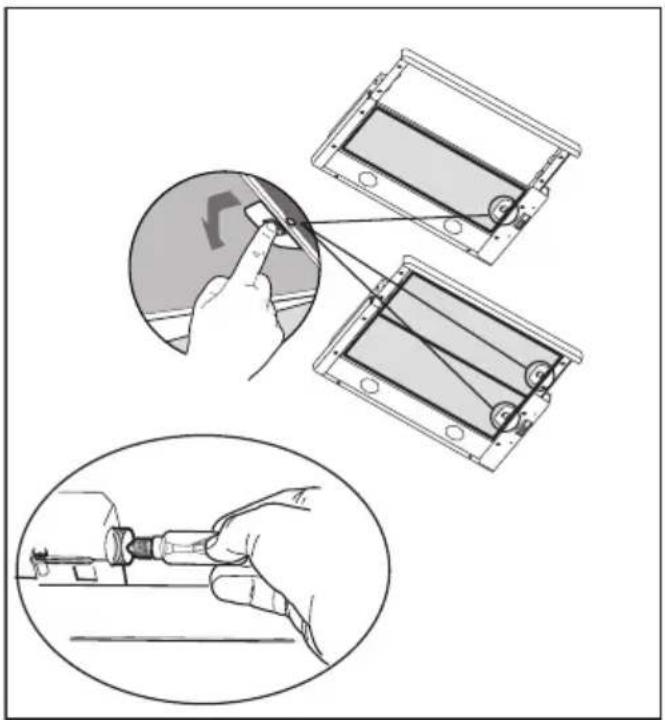

3.2 Замена на сијаличката

	Пред да ги замените сијаличките, исключете го аспираторот од струјната мрежа.
	Не ги допирајте сијаличките додека се жешки.
	Внимавајте да не ја допирате заменетата сијаличка со голи раце.
	Можете да набавите сијалички од овластените сервиси.

Сијаличка	Моćност (W)	Штекер	Електричен напон (V)	Димензии (mm)	ILCOS код
	2x4 E1	4 220-24	0 104 x 35		HSGSB/C/UB-28-220/240-E14

• Во овој производ е користена LED сијаличка во вид на свеќа.
• При замената на сијаличка мора да се користи Max 4 W сијаличка

4 Чистење и одржување

Пред да се чисти и одржува уредот, исключете го од струјната мрежа или извадете го или разлабавете го осигурувачот на аспираторот.

Ако не се придржувате за упатствата во врска со чистењето на уредот и замената на филтрите може да дојде до пожар. Затоа е препорачливо да се придржувате за упатствата што се дадени овде. Произведувают не е одговорен за оштетувањата на моторот или за пожарот предизвикан од неисправната употреба.

Да се чисти само со крпа навлажнета со неутрален течен детергент. Да не се чисти со алатки или инструменти. Да не се користат абразивни средства. Да не се користи алкохол.

4.1 Чистење на алуминиумскиот филтер за маснотии

Овој филтер ги собира масните честички од воздухот. Препорачливо е да го чистите филтерот секој месец при нормална употреба. Најнапред отстранете ги филтрите за маснотии. Измијте ги филтрите со течен детергент и исплакнете ги со вода, а откако ќе се исушат повторно вратете ги назад. Алуминиумските филтри за маснотии може да ја изгубат бојата додека се мијат; тоа е нормално и затоа не треба да го смените филтерот.

Алуминиумскиот филтер може да го миете во машина за садови

4.2 Промена на јагленскиот филтер (Режим на циркулација на воздух)

На шпоретот може да е прицврстен филтер со активен јаглен. Јагленскиот филтер се користи само кога аспираторот не е поврзан со вентилационен канал.

Во секој случај потребно е јагленскиот филтер да се менува барем на секои три месеци.

ПРЕДУПРЕДУВАЊЕ: Јагленскиот филтер никогаш не треба да се мие.

ПРЕДУПРЕДУВАЊЕ: Јагленскиот филтер може да се набави во овластените сервиси.

5 Монтирање на уредот

ПРЕДУПРЕДУВАЊЕ

Ве молиме внимателно прочитајте ги упатствата за безбедност пред да го монтирате уредот.

ЗАБЕЛЕШКА

Погледнете на страница 288 за упатства за монтирање

ПРЕДУПРЕДУВАЊЕ

Ако не ги монтирате шрафовите или не го фиксирате уредот во склад со овие упатства, може да се појави опасност од електричен удар.

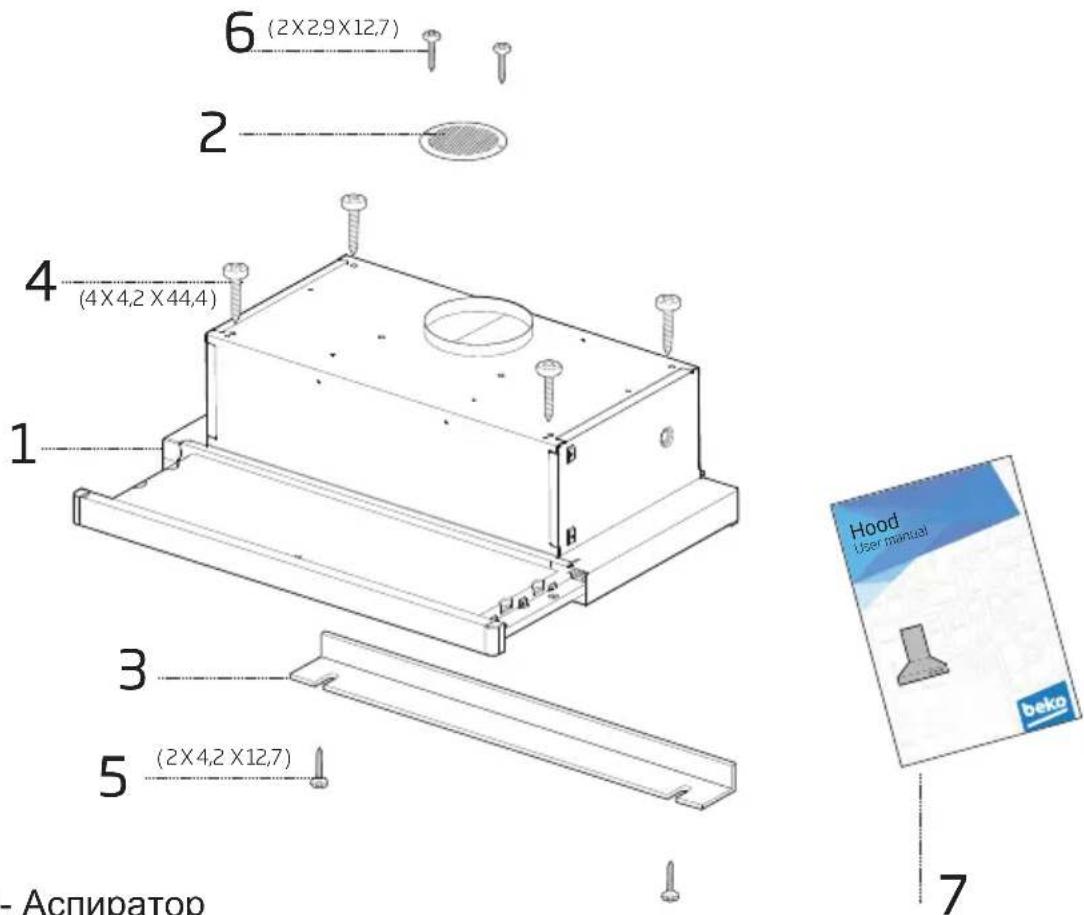

5.1 Додатоци за монтирање

1- Аспиратор
2- Маска на отворот за воздух
3- Капак (по избор)
4- 4 X 4,2 X 44,4 шрафови
5-2×4,2×12,7 шрафови
6-2×2,9×12,7 шрафови
7- Упатство за употреба

Решавање проблеми	Причина Решение
Производот не работи.	Проверете го осигурувают.	Осигурувают може да е затворен;включете го.
Производот не работи.	Проверете ја електричната врска.	Напонот на електричната мрежа треба да биде 220-240 V.
Производот не работи.	Проверете ја електричната врска.	Проверете дали работат другите производи во кујната.
Сијаличката не работи.	Проверете ја електричната врска.	Напонот на електричната мрежа треба да биде 220-240 V.
Сијаличката не работи.	Проверете го прекинувачот на сијаличката.	Прекинувачот на сијаличката треба да е на позицијата “on” (включено).
Сијаличката не работи.	Проверете ги сијаичките.	Сијаличките на производот не треба да бидат дефектни.
Дотокот на воздух во производот е слаб.	Проверете го алуминиумскиот филтер.	Алуминиумскиот филтер за маснотии треба да се чисти најмалку еднаш месечно во нормални околности.
Дотокот на воздух во производот е слаб.	Проверете го димниот канал за вентилирање на воздухот.	Димниот канал за вентилирање на воздухот треба да е на позицијата “on” (включено).
Дотокот на воздух во производот е слаб.	Проверете го јагленскиот филтер.	Кај производите со јагленски филтри, во нормални околности филтерот треба да се менува на секои 3 месеци.
