Producttype	Inbouwafzuigkap
Merk	Beko
Model	CTB 6407 W
Kleur	Wit
Breedte (cm)	60
Diepte (cm)	50
Hoogte (cm)	15
Nettogewicht (kg)	12
Voedingsspanning (V)	220-240
Frequentie (Hz)	50
Motorvermogen (W)	170
Maximale luchtdoorvoer (m³/h)	600
Aantal snelheden	3
Verlichtingstype	Halogeen
Verlichtingsvermogen (W)	40
Bedieningstype	Mechanische schuifregelaar
Vetfilter	Afwasmachinebestendig aluminium
Koolstoffilter	Optioneel (vervangbaar)
Afvoermodus	Recirculeerbaar of externe afvoer
Energieklasse	B
Maximaal geluidsniveau (dB)	65
Filteronderhoud	Vetfilters maandelijks reinigen
Vervangen koolstoffilter	Elke 3 tot 6 maanden afhankelijk van gebruik
Repareerbaarheidsindex	7.5/10
Reserveonderdelen beschikbaar	Filters, lampen, motor

Veelgestelde vragen - CTB 6407 W BEKO

Hoe installeer ik de Beko CTB 6407 W afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Controleer of de muur het gewicht van de afzuigkap (12 kg) kan dragen. Gebruik de meegeleverde pluggen en schroeven. Voor de afvoermodus sluit u het kanaal aan op de aanbevolen diameter (120 of 150 mm).

Wat is de aanbevolen montagehoogte?

De minimale afstand tussen de afzuigkap en de kookplaat is 65 cm voor elektrische of inductiekookplaten, en 75 cm voor gas.

Hoe reinig ik de vetfilters?

De aluminium vetfilters kunnen in de vaatwasser op lage temperatuur worden gereinigd of met de hand met warm water en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst. Reinig ze maandelijks.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Het is niet wasbaar. Gebruik een compatibel Beko-filter.

Hoe vervang ik de lamp van de afzuigkap?

Koppel het apparaat los. Verwijder het lampdeksel, draai de defecte lamp los en vervang deze door een lamp van hetzelfde type (halogeen G4, max 20W). Draai deze vast en plaats het deksel terug.

De afzuigkap maakt veel lawaai: wat te doen?

Controleer of de filters schoon en correct geïnstalleerd zijn. Zorg ervoor dat het afvoerkanaal niet verstopt is. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap kan in recirculatiemodus werken met een actief koolstoffilter (niet meegeleverd). De lucht wordt gefilterd en weer de ruimte ingeblazen.

Hoe stel ik de afzuigsnelheid in?

Gebruik de mechanische schuifregelaar aan de voorkant. Snelheden 1, 2 en 3 komen overeen met respectievelijk een lage, gemiddelde en maximale luchtstroom.

Wat te doen als de afzuigkap niet aangaat?

Controleer of het apparaat goed is aangesloten en of de zekering niet is gesprongen. Als de verlichting werkt maar de motor niet, is de motor mogelijk defect. Neem contact op met een professional.

Waar vind ik reserveonderdelen voor deze afzuigkap?

Reserveonderdelen (filters, lampen, motor) zijn verkrijgbaar via de Beko-klantenservice of via erkende onderdelenwebsites. Gebruik de referentie CTB 6407 W.

GEBRUIKSAANWIJZING CTB 6407 W BEKO

Lees eerst deze gebruikershandleiding!

Zeer gewaardeerde klant,

Bedankt voor uw voorkeur voor dit Beko-toestel. Wij hopen dat u de beste resultaten haalt uit uw toestel dat met hoge kwaliteit en de modernste technologie is geproduceerd. Lees daarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatie en waarschuwingen te letten in de gebruikershandleiding.

Vergeet niet dat deze gebruikershandleiding ook van toepassing kan zijn op andere modellen. Verschillen tussen de modellen worden expliciet beschreven in de handleiding.

Betekenis van de symbolen

De volgende symbolen worden gebruikt in de verschillende delen van deze handleiding:

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situaties en schade aan eigendommen.

Waarschuwing voor brandgevaar.

Gevaar voor elektrische schok.

Beschermingsklasse voor elektrische schokken.

Dit apparaat is in een milieuvriendelijke, moderne faciliteit geproduceerd zonder het milieu op welke wijze dan ook te schaden.

1 Belangrijke veiligheids- en milieu-instructies

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op brand, elektrische schok, blootstelling aan lekkende magnetronstralen, persoonlijk letsel of materiële schade. Het niet opvolgen van deze instructies maakt elke garantie on-geldig.

- Beko-producten voldoen aan de van toepassing zijnde veiligheids-normen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of vervangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet-gekwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vormen voor de gebruiker.

- Dit apparaat is bedoeld voor huis-houdelijk gebruik en vergelijkbare toepassingen zoals:

- personeelskeukens in winkels, kantoren en andere werkomgevingen;

- boerderijen;

- bij klanten in hotels en andere types van overnachtingsomgevingen;

- omgevingen van het type bed-and-breakfast.

- Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreven in deze handleiding.

- De producent kan niet aansprakelijk worden gehouden voor schade die is ontstaan door ongeschikte installaties of onjuist gebruik van het product.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.

- Laat kinderen niet met het apparaat spelen. Reiniging en gebruikersonderhoud dienen niet zonder toezicht door kinderen uitgevoerd te worden.

- De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en

1 Belangrijke veiligheids- en milieu-instructies

het laagste gedeelte van uw pro- duct moet minstens 65 cm zijn.

• Als de installatie-instructies voor het gasfornuis een grotere afstand aangeeft, dient hier rekening mee te worden gehouden.
• Zorg ervoor dat uw netstroom overeenkomt met de informatie die staat op het typeplaatje van het apparaat.
• Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.
• Vermijd schade aan de stroomkabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.
• Gebruik het apparaat uitsluitend met een geaard stopcontact.

WAARSCHUWING: Sluit het apparaat niet op het stroomnetwerk aan totdat de installatie volledig is afgerond.

- Plaats het apparaat zodanig dat de stekker altijd toegankelijk is.

- De verlichting na langdurige werking niet aanraken. De lampen zijn heet en kunnen uw handen verbranden.

• Volg de voorschriften op die door de deskundige autoriteiten

zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is niet van toepassing bij gebruik zonder rookkanaal).

- Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.

- Zet de kookplaat uit voordat u de pan van de kookplaat haalt.

- Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.

- Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

- Vetfilters moeten minstens eens per maand worden vervangen. Koolstoffilters moeten minstens eens per 3 maanden worden vervangen.

- Het product moet worden gereinigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding niet wordt opgevolgd, kan er brandgevaar ontstaan.

- Gebruik in plaats van het huidige filter geen filtermaterialen die niet vuurbestendig zijn.

Belangrijke veiligheids- en milieu-instructies

• Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.
• Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.
• In het geval er vlammen ontstaan, schakelt u uw apparaat en kook toestellen uit.
• Bedek de vlammen als deze ont-staan en blus ze nooit met water.
• Trek de stekker van het apparaat uit het stopcontact vóór elke reiniging en wanneer het apparaat niet in gebruik is.
• De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en appara ten op een andere energiebron werken, maar de stroom tegelijk kertijd in werking is.
• In de ruimte waar het apparaat wordt gebruikt, moeten de uitle ten van apparaten die op olie of gas werken, zoals een kamerver warming, volledig worden geïsoleerd of het apparaat moet van een hermetisch afgesloten type zijn.
• Gebruik om het rookkanaal aan te sluiten pijpen met een diame

ter van 120 of 150 mm. De pijpa- ansluiting moet zo kort mogelijk zijn en zo min mogelijk ellebogen hebben.

Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

- LET OP: Toegankelijke delen kunnen indien gebruikt met kookapparaten heet worden.

- De afvoer van het product mag niet worden aangesloten op luch tkanalen die een ander soort rook bevatten.

- Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mogelijk niet van toepassing op apparaten die de lucht uitsluitend terug in de ruimte brengen).

- Op het product geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het product.

- Flambeer niet onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

- Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge

1 Belangrijke veiligheids- en milieu-instructies

vlammen bevinden.

- Frituurpannen moeten tijdens gebruik voortdurend onder toe-zicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatie-symbool voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële in-zamelpunt voor recycling van elektrische en elektronische appa- raten. Om deze inzamelpunten te vinden kunt u contact opnemen met uw lokale autoriteiten of detailhan- delaar waar het product werd ver- kocht. leder huishouden voert een belangrijke rol uit in terugwinnen en recycling van oude apparatuur.

Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materialen in overeenstemming met onze nationale milieuverordeningen. Gooi de verpakkingsmaterialen niet samen met het huishoudelijk afval of ander afval weg. Breng ze naar de inza-melpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.

2 Algemeen uiterlijk

2.1 Overzicht

.1 Hoofdbestanddeel van het apparaat

.2 Aluminium vetfilter

.3 Verlichting

. 4 Bedieningspaneel

.5 Schoorsteen

3 Het gebruik van het apparaat

Bedieningspaneel

L	Lichten Hiermee schakelt u de verlichting aan en uit
M	Motor Hiermee schakelt u de afzuigmotor aan en uit
V	Snelheid Instelling van de werkingssnelheid:Minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing,als er weinig kookdampen zijn.Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

• De afzuigkap is exclusief ontworpen voor huishoudelijk gebruik om onaangename geurtjes in de keuken te vermijden.
• Gebruik de afzuigkap nooit voor andere dan de beoogde doeleinden.
• Laat de vlammen nooit hoog oplaaien onder de afzuigkap wanneer deze is ingeschakeld.
• Pas de intensiteit van de vlammen aan zodat deze enkel de onderzijde van de pannen verarmen en de pan niet omwikkelen aan de zijkanten.
• Frituurpannen moeten voortdurend onder toezicht staan tijdens gebruik: oververhitte olie kan in brand schieten.

3 Het gebruik van het apparaat

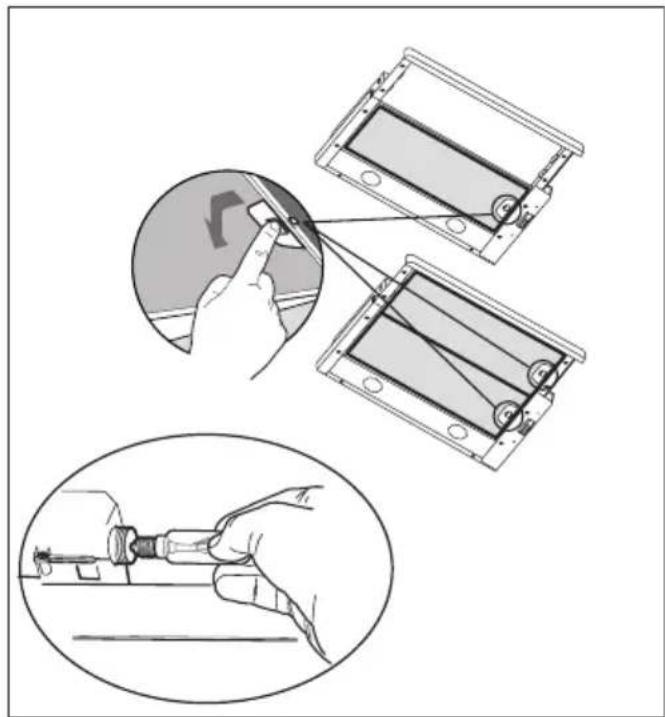

3.2 De lamp vervangen

Umoet destroomtoevoervan de afzuigkap uitschakelen voor u de lampen vervangt.

Raak de lampen niet aan als ze warm zijn.

Zorg ervoor de vervangen lamp niet rechtstreeks aan te raken met de handen.

U kunt lampen kopen bij ge- autoriseerde service verte- genwoordigers.

• Er wordt een kaarstype led lamp gebruikt in dit product.
• Er mogen enkel lampen van max. 4 W worden gebruikt in de lamp

4 Reiniging en onderhoud

Voor u het apparaat reinigt en onderhoudt, moet u de stroom uitschakelen of de schakelaar omschakelen of de zekering van de afzuigkap verwijderen.

Het niet naleven van de voorzieningen met betrekking tot de reiniging van het apparaat en de vervanging van de filters kan een brandrisico inhouden. Het is daarom aanbevolen de richtlijnen in deze handleiding na te leven. De fabrikant is niet verantwoordelijk voor schade aan de motor of brand die wordt veroorzaakt door een incorrect gebruik.

Reinig uitsluitend met een doek die is vochtig gemaakt in een neutraal reinigingsmiddel. Niet reinigen met gereedschap of instrumenten. Gebruik geen schurende producten. Gebruik geen alcohol.

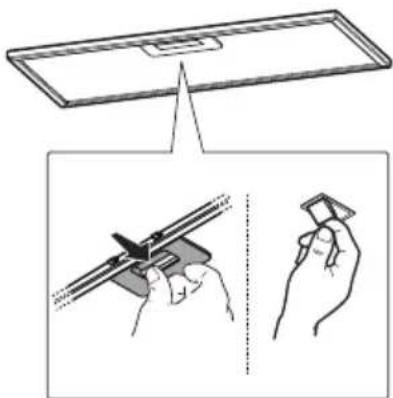

4.1 Reiniging van aluminium Vetfilter

Dit filter legt oliedeeltjes in de lucht vast. Het is aanbevolen uw filter elke maand te reinigen bij gebruik in normale omstandigheden. Verwijder eerst de vetfilters voorafgaand aan dit proces. Was de filters met vloeibaar wasmiddel en spoel ze af met water. Breng ze daarna opnieuw aan wanneer ze droog zijn. Aluminium vetfilters kunnen verkleuren wanneer ze worden gewassen. Dit is normaal en u hoeft het filter niet te vervangen.

4.2 Het koolstofffilter vervangen (Luchtcirculatiemodus)

De afzuigkap kan worden voorzien van een kool- stofffilter. Het koolstofffilter wordt enkel aange- bracht als de afzuigkap niet is verbonden met een ventilatiekoker. Het is noodzakelijk het koolstofffilter ten minste elke drie maanden te vervangen.

WAARSCHUWING: Het koolstofffilter wordt nooit gewassen.

WAARSCHUWING: Kools-toffilter is beschikbaar bij geautoriseerde services.

5 De installatie van het apparaat

WAARSCHUWING:

Lees de veiligheidsinstruc- ties voor de installatie.

OPMERKING

Raadpleeg pagina 288 voor de installatiegids

WAARSCHUWING:

Als de schroeven of bevestigingsmiddelen niet worden geïnstalleerd in overeenstemming met deze instructies kan dit resulteren in elektrische gevaren.

5.1 Installatie accessoires

1- Afzuigkap
2- Luchtuitlaatrooster
3- Sluiting (Optioneel)
4- X 4,2 X 44,4 schroeven
5-2×4,2×12,7 schroeven
6- 2 X 2,9 X 12,7 schroeven
7- Handleiding

6 Probleemoplossing

Probleemoplossing Reden Help
Het product werkt niet.	Controleer uw zekering.	Uw zekering is mogelijk afgesloten, schakel ze in.
Het product werkt niet.	Controleer de elektrische aansluiting.	De netspanning moet tussen 220-240 V bedragen.
Het product werkt niet.	Controleer de elektrische aansluiting.	Controleer of de andere producten in uw keuken werken.
De lamp werkt niet.	Controleer de elektrische aansluiting.	De netspanning moet tussen 220-240 V bedragen.
De lamp werkt niet.	Controleer de schakelaar van de lamp.	De lampschakelaar moet in de "Aan" positie staan.
De lamp werkt niet.	Controleer de lampen. De lampen van het product mogen niet defect zijn.
De luchtinlaat van het product is slecht.	Controleer het aluminium filter.	Het aluminium oliefilter moet één maal per maand worden gewassen bij normaal gebruik.
De luchtinlaat van het product is slecht.	Controleer het luchtuitlaat rookkanaal.	Het luchtuitlaat rookkanaal moet in de "Aan" positie staan.
De luchtinlaat van het product is slecht.	Controleer het koolstofffilter.	Voor producten met koolstofffilters moet het filter normaal gezien elke drie maanden worden vervangen.
