Producttype	Inbouwafzuigkap
Merk	Beko
Model	BHCB61632XH
Installatietype	Inbouw (onder kast)
Breedte	60 cm
Gewicht	Ongeveer 10 kg
Voeding	220-240 V, 50 Hz
Motorvermogen	150 W
Maximale afzuigcapaciteit	650 m³/h
Geluidsniveau (max)	65 dB(A)
Aantal snelheden	3
Verlichting	LED, 2 x 1,5 W
Vetfilter	Aluminium, wasbaar
Koolstoffilter (optioneel)	Ja, voor recirculatiemodus
Bediening	Schuifregelaar of drukknoppen
Luchtafvoerdiameter	150 mm
Energielabel	A
Veiligheidsfuncties	Thermische uitschakeling, automatische uitschakeling
Beschikbare reserveonderdelen	Vetfilter, koolstoffilter, LED-lamp
Repareerbaarheidsindex	7,5 / 10 (geschat)

Veelgestelde vragen - BHCB61632XH BEKO

Hoe installeer ik de Beko BHCB61632XH afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat de afzuigkap stevig onder de kast is gemonteerd op een minimale hoogte van 65 cm boven het fornuis. Volg de instructies in de handleiding voor elektrische aansluiting en afvoer.

Hoe vaak moet ik het vetfilter reinigen?

Reinig het aluminium vetfilter elke maand voor optimale prestaties. U kunt het in de vaatwasser of met de hand met warm zeepwater wassen. Plaats het pas terug als het volledig droog is.

Hoe vervang ik het koolstoffilter?

Het koolstoffilter wordt gebruikt in recirculatiemodus. Het moet elke 3-6 maanden worden vervangen, of wanneer de indicator (indien aanwezig) oplicht. Toegang vanaf de onderkant van de afzuigkap, verwijder het oude filter en plaats het nieuwe stevig.

Welk type verlichting gebruikt de afzuigkap?

De afzuigkap is uitgerust met LED-verlichting (2 x 1,5 W). LED's zijn energiezuinig en gaan lang mee. Als een lamp defect raakt, neem dan contact op met de Beko-service voor vervanging.

Waarom maakt mijn afzuigkap geluid?

Overmatig geluid kan worden veroorzaakt door losse filters, een geblokkeerde afvoer of installatieproblemen. Controleer of het vetfilter correct is geïnstalleerd en schoon is. Zorg ervoor dat de afvoer niet wordt geblokkeerd. Als het geluid aanhoudt, neem dan contact op met de service.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, de BHCB61632XH kan worden gebruikt in recirculatiemodus met een optioneel koolstoffilter. In deze modus wordt de lucht gefilterd en teruggevoerd naar de keuken. Afvoer is niet nodig.

Hoe pas ik de ventilatorsnelheid aan?

Gebruik de bediening (schuifregelaar of drukknoppen) om te kiezen uit 3 snelheden. Snelheid 1 is voor zacht koken, snelheid 2 voor matig en snelheid 3 voor hoog vuur of sterke geuren.

Waar kan ik reserveonderdelen voor mijn afzuigkap vinden?

Originele reserveonderdelen zoals vetfilters, koolstoffilters en LED-lampen kunnen worden gekocht bij geautoriseerde Beko-dealers of online onderdelenwinkels. Gebruik het modelnummer BHCB61632XH om compatibiliteit te garanderen.

Wat is het energielabel van deze afzuigkap?

De Beko BHCB61632XH heeft energielabel A, wat betekent dat het energiezuinig is met een laag stroomverbruik. Dit helpt de elektriciteitsrekening en de milieu-impact te verminderen.

Heeft de afzuigkap een automatische uitschakeltimer?

Ja, dit model heeft een automatische uitschakeltimer die de afzuigkap na een ingestelde tijd (bijv. 10 minuten) uitschakelt. Raadpleeg de handleiding om deze functie te activeren.

GEBRUIKSAANWIJZING BHCB61632XH BEKO

Lees eerst deze gebruikershandleiding!

Zeer gewaardeerde klant,

Bedankt voor uw voorkeur voor dit Beko-toestel. Wij hopen dat u de beste resultaten haalt uit uw toestel dat met hoge kwaliteit en de modernste technologie is geproduceerd. Lees daarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatie en waarschuwingen te letten in de gebruikershandleiding.

Vergeet niet dat deze gebruikershandleiding ook van toepassing kan zijn op andere modellen. Verschillen tussen de modellen worden expliciet beschreven in de handleiding.

Betekenis van de symbolen

De volgende symbolen worden gebruikt in de verschillende delen van deze handleiding:

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situaties en schade aan eigendommen.

WAARSCHUWING: Waarschuwing voor brandgevaar.

WAARSCHUWING: Gevaar voor elektrische schok.

GERECYCLEERD & RECYCLEERBAAR PAPIER

Dit apparaat is in een milieuvriendelijke, moderne faciliteit geproduceerd zonder het milieu op welke wijze dan ook te schaden.

1 Belangrijke veiligheids- en milieu-instructies

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op brand, elektrische schok, bloot-stelling aan lekkende magnetron-stralen, persoonlijk letsel of materiële schade. Het niet opvolgen van deze instructies maakt elke garantie ongeldig.

- Beko-producten voldoen aan de van toepassing zijnde veiligheidsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of vervangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet-ge-kwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vormen voor de gebruiker.

- Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals:

— personeelskeukens in winkels, kantoren en andere werkomgevingen;

- boerderijen;

- bij klanten in hotels en andere types van overnachtingsomgevingen;

- omgevingen van het type bed-and-breakfast.

- Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreven in deze handleiding.

- De producent kan niet aansprakelijk worden gehouden voor schade die is ontstaan door ongeschikte installaties of onjuist gebruik van het product.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.

1 Belangrijke veiligheids- en milieu-instructies

- Laat kinderen niet met het apparaat spelen. Reiniging en gebruikersonderhoud dienen niet zonder toezicht door kinderen uitgevoerd te worden.

- De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zijn.

- Als de installatie-instructies voor het gasfornuis een grotere afstand aangeeft, dient hier rekening mee te worden gehouden.

- Zorg ervoor dat uw netstroom overeenkomt met de informatie die staat op het typeplaatje van het apparaat.

- Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.

- Vermijd schade aan de stroom-kabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.

- Gebruik het apparaat uitsluitend met een geaard stopcontact.

WAARSCHUWING: Sluit het apparaat niet op het stroomnetwerk aan totdat de installatie volledig is afgerond.

- Plaats het apparaat zodanig dat de stekker altijd toegankelijk is.

- De verlichting na langdurige werking niet aanraken. De lampen zijn heet en kunnen uw handen verbranden.

- Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is niet van toepassing bij gebruik zonder rookkanaal).

- Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.

- Zet de kookplaat uit voordat u de pan van de kookplaat haalt.

- Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.

- Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

1 Belangrijke veiligheids- en milieu-instructies

• Vetfilters moeten minstens eens per maand worden vervangen. Koolstoffilters moeten minstens eens per 3 maanden worden vervangen.
• Het product moet worden gereinigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding niet wordt opgevolgd, kan er brandgevaar ontstaan.
• Gebruik in plaats van het huidige filter geen filtermaterialen die niet vuurbestendig zijn.
• Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.
• Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.
• In het geval er vlammen ont-staan, schakelt u uw apparaat en kooktoestellen uit.
• Bedek de vlammen als deze ont-staan en blus ze nooit met water.
• Trek de stekker van het apparaat uit het stopcontact vóór elke reiniging en wanneer het apparaat niet in gebruik is.

- De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energiebron werken, maar de stroom tegelijkertijd in werking is.

- In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwarming, volledig worden geïsoleerd of het apparaat moet van een hermetisch afgesloten type zijn.

- Gebruik om het rookkanaal aan te sluiten pijpen met een diameter van 120 of 150 mm. De pijpaansluiting moet zo kort mogelijk zijn en zo min mogelijk ellebogen hebben.

- Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

LET OP: Toegankelijke delen kunnen indien gebruikt met kookapparaten heet worden.

- De afvoer van het product mag niet worden aangesloten op luchtkanalen die een ander soort rook bevatten.

1 Belangrijke veiligheids- en milieu-instructies

- Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mogelijk niet van toepassing op apparaten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het product.
• Flambeer niet onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

- Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.

- Frituurpannen moeten tijdens gebruik voortdurend onder toe-zicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatie-symbool voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële inzamelpunt voor recycling van elektrische en elektronische apparaten. Om deze inzamelpunten te vinden kunt u contact opnemen met uw lokale autoriteiten of detailhandelaar waar het product werd verkocht. leder huishouden voert een belangrijke rol uit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materialen in overeenstemming met onze nationale milieuverordeningen. Gooi de verpakkingsmaterialen niet samen met het huishoudelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.

2 Algemeen voorkomen

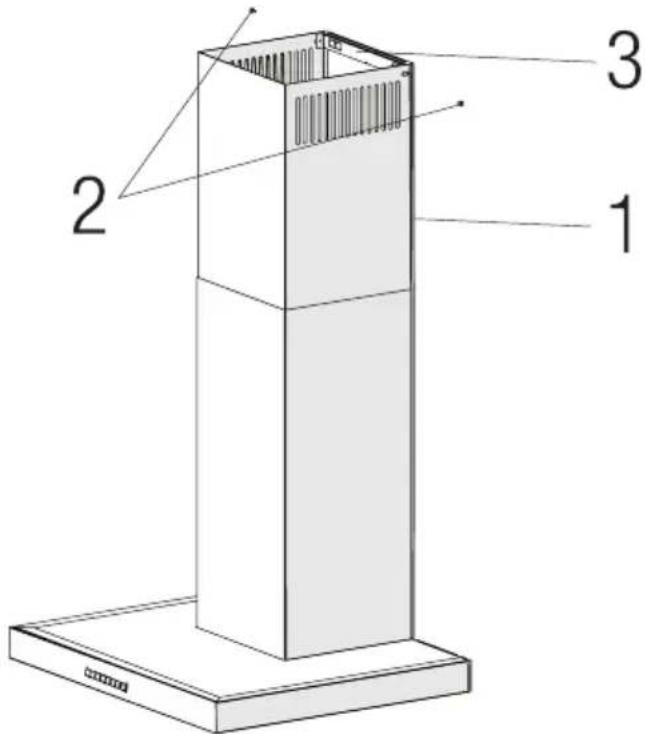

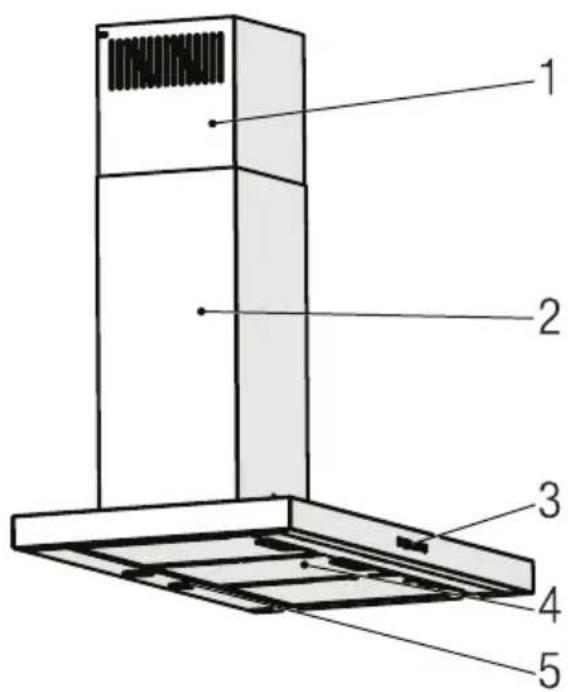

2.1 Overzicht

1. Binnenkanaal
2. Buitenste rookkanaal
3. Bedieningspaneel
4. Aluminium oliefilter.
5. Afzuigkap verlichting

Model	BHCB 61632 XH
Toevoerspanning	220-240V ~ 50 Hz
Lampvermogen	2 x 3 W
Motorvermogen	210 W
Debiet – 3. Niveau	599 m3/h
Isolatieklasse van de motor	Klasse F
Isolatieklasse	Klasse I

3 Werking van het apparaat

3.1 Controle van het toestel

1

2

3

ABCD

Sleutel FUNCTIE
A : 1. Fase knop	Bedient het apparaat op 1e snelheid. Wanneer u nogmaals op deze toets drukt om het apparaat uit te schakelen, wordt de snelheid van het scherm uitgeschakeld.
B : 2. Fase knop	Bedient het apparaat op 2e snelheid. Wanneer u nogmaals op deze toets drukt om het apparaat uit te schakelen, wordt de snelheid van het scherm uitgeschakeld.
C : 3e fase knop	Bedient het apparaat op 3e snelheid. Wanneer u nogmaals op deze toets drukt om het apparaat uit te schakelen, wordt de snelheid van het scherm uitgeschakeld.
D : Lichten aan/uit	U kunt het kookgedeelte verlichten door op deze toets te drukken. Druk nogmaals op de knop om de lamp uit te schakelen.

3.2 Energie-efficiënte werking in termen van besparing Gebruik

• Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.
• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.
• De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.
• Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitgaven en onvoldoende verlichting.

3.4 Vervanging van de lamp

Maak de elektrische aansluitingen van het apparaat. Uw toestel maakt gebruik van een 3W-spots LED-lamp. Voor het vervangen van de lampen duwt u de houder van achteren naar beneden, draait u deze tegen de klok in en haalt u deze naar beneden. Pas de bovenstaande handeling in omgekeerde volgorde toe om nieuwe lampen te installeren.

3 Werking van het apparaat

Lamp
Lampstroom 3 W
Houder / Stopcontact	GZ 10
Lampspanning 220 - 240 V
Afmeting 53 x 50 mm
ILCOS Code DR / F 3 - 220 - 240 - GZ10-50-53
Lichtstroom 260 lm
Gecorreleerde kleur-temperatuur	3000 K

Dit product bevat een lichtbron van energie effici-entieklasse "F".

3.5 Bediening met rookgasafvoer

dt afgezogen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd.

- De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstelling moet de buis een lichte opwaartse helling hebben (ongeveer 10°), zodat de lucht gemakkelijk de ruimte kan verlaten.

3.6 Bediening met rookgasafvoer

door het koolsto- ffilter gefilterd en in de ruimte gerecirculeerd. Koolstoffilter wordt gebruikt wanneer het on- mogelijk is om een schoorsteen

in huis te gebruiken.

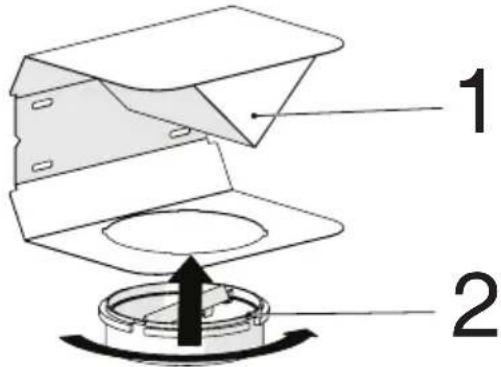

• Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.
• Verwijder het oliefilter. Om het koolstofffilter te installeren, plaatst u het filter op de lipjes door

het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien.

- Vervang het aluminium oliefilter.

4 Reiniging en onderhoud

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

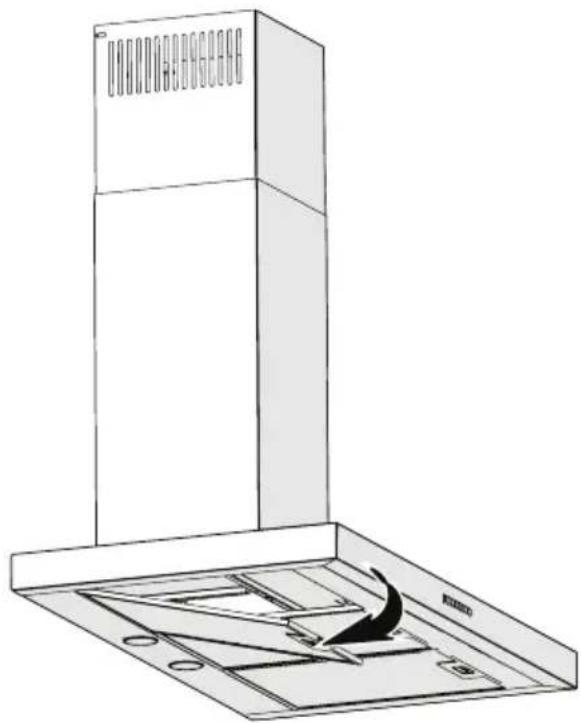

4.1 Reinigen van aluminium oliefilters

Het aluminium oliefilter wordt gebruikt om de olie-deeltjes in de lucht vast te houden. Aluminiumfilters kunnen na herhaalde reiniging van kleur veranderen. Dit is normaal, en u hoeft uw filters niet te vervangen.

- Duw het aluminium oliefilterslot naar voren.

- Trek hem dan iets naar beneden en trek hem eruit. Anders kun je het filter buigen. Was en spoel aluminium olie filters met vloeibaar reini-gingsmiddel en Vervang de aluminium oliefilters op hun stoelen door de bovenstaande stappen in omgekeerde volgorde uit te voeren. Deze alu-minium oliefilters worden gebruikt om de oliede-eltjes in de lucht vast te houden.

U mag ook de aluminium oliefilters in de wasmachine wassen.

OPGELET: Bij normaal gebruik dient u uw aluminium oliefilter één keer per maand te reinigen.

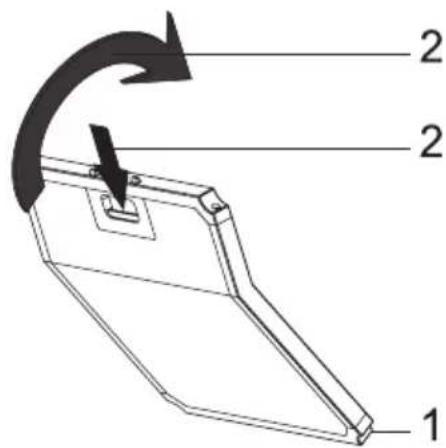

4.2 Vervanging van koolstoffilters

• Het apparaat dat u gekocht hebt, is geschikt voor gebruik met koolstoffilters.
• Verwijder het aluminium oliefilter.
• Plaats het onderste deel van het koolstofffilter in de motorkast.
• Druk op het lipje van het koolstofffilter en duw het naar voren, en zorg ervoor dat de lipjes van het koolstofffilter ingeschakeld en vergrendeld zijn.
  • Install the aluminium oil filter.

OPGELET

• Koolstofffilter mag nooit worden gewassen.
• Vervang de koolstoffilters eens in de 3 maanden.
• Het koolstofffilter is verkrijgbaar bij de geautoriseerde diensten.

5 Installatie van het toestel

WAARSCHUWING: Lees de veiligheidsinformatie in de gebruikershandleiding voordat u met de installatie begint.

WAARSCHUWING: Het niet installeren met schroeven en stabilisatoren in overeenstemming met deze instructies kan leiden tot elektrische schokken.

Neem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service.

Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

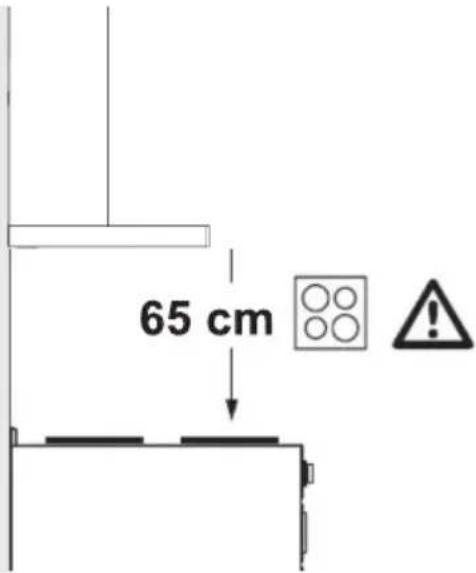

5.1 Positie van het toestel

• De afstand tussen het kooktoestel en de afzui-gkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen.
• Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden gemeten,
• van het oppervlak van glas voor elektrische fornuizen.

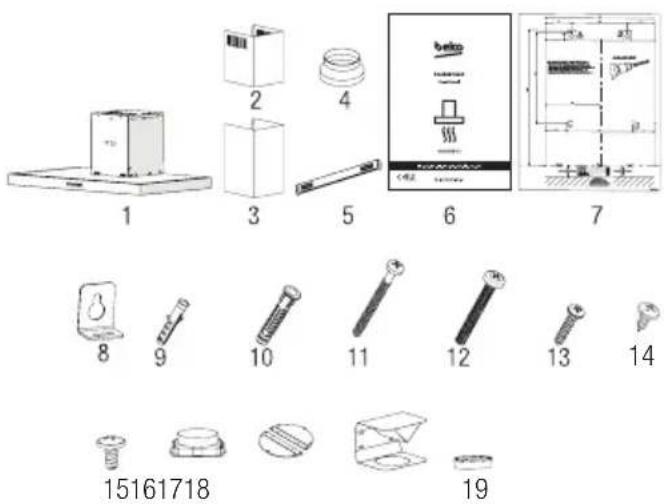

5.2 Installatie toebehoren

1. Product
2. Binnenkanaal
3. Buitenste rookkanaal
4. ∅150/120mm Rookgasadapter
5. Schoorsteenaansluiting Plaatje
6. Gebruikershandleiding
7. Assemblage patroon
8. 6x klemplaat
9. 6x ∅6mm Plastic deuvel
10. 3x ∅10mm Plastic deuvel
11. 3x 5.5x60 Wandmontageschroef
12. 2x M5x35 Hanging Plate Connection Screw
13. 6x 3.9x22 Muurbevestigingsschroef
14. 2 x 3,5 x 9,5 schoorsteen verbinginsplaat schroef
15. 2 x 3,5 x 9,5 blinde schroef
16. Plastic adapter (vierkant naar rond)
17. Terugslagklep
18. Luchtdeflector
19. Plastic adapter (lucht richtklep)
    De informatie die nodig is om de locatie geschikt te maken voor de installatie van de kap wordt hier-onder gegeven.

5 Installatie van het toestel

5.3 Wandmontage

De wand moet vlak en recht zijn en voldoende draagkracht hebben.

De diepte van de boorgaten moet overeenkomen met de lengte van de bouten.

De meegeleverde bouten en deuvels zijn geschikt voor gemetselde muren. Voor ander bouwmateriaal (bv. gipsplaat, plaat, poreus beton) moeten geschikte bevestigingsdonsels en moeren worden gebruikt.

(Afbeelding 1)

OPGELET: Controleer voor het boren of er geen stroom-, gas- of waterleidingen in de nabijheid van de boorlocaties liggen.

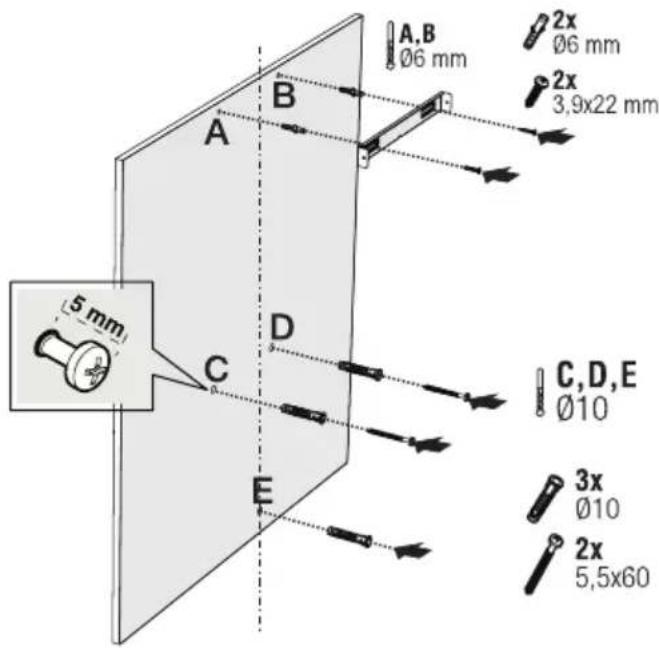

Trek een middellijn vanaf het plafond loodrecht op de onderrand van de kap.

Bevestig het montageschema aan de muur. Neem voor de punten A en B de maximale afmetingen van de kap als referentie, en de boorpunten A en B heeft u gemarkeerd met een ∅6mm boor, en tik op ∅6mm plastic wandpluggen. Monteer de rook-gasaansluitplaat aan de wand met 2 stuks 3.9x22

schroeven (Afbeelding 2).

Voor de montage van de kapbehuizing worden de in het installatiesjabloon aangegeven boorpun- ten C,D,E met een boor ∅10mm en een kunst- stof deuvel ∅10mm naar deze punten getapt (Afbeelding 2).

Installeer 2 stuks 5,5x60 montageschroeven op de punten C en D met een vrije ruimte van 5 mm tussen de schroefkop en de wand. (Afbeelding 2).

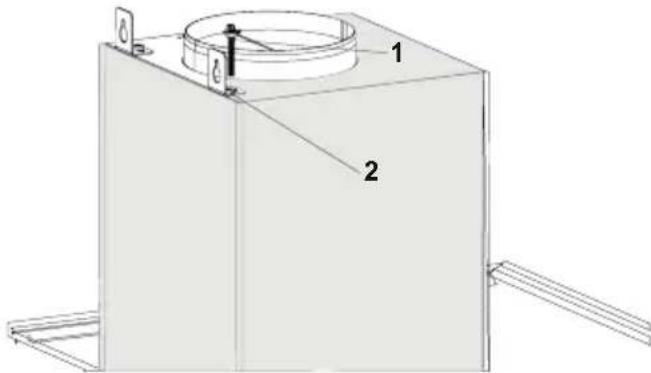

Installeer twee ophangplaatjes op de carrosserie van de kap met M5x35 montageschroeven (Afbeelding 2).

5 Installatie van het toestel

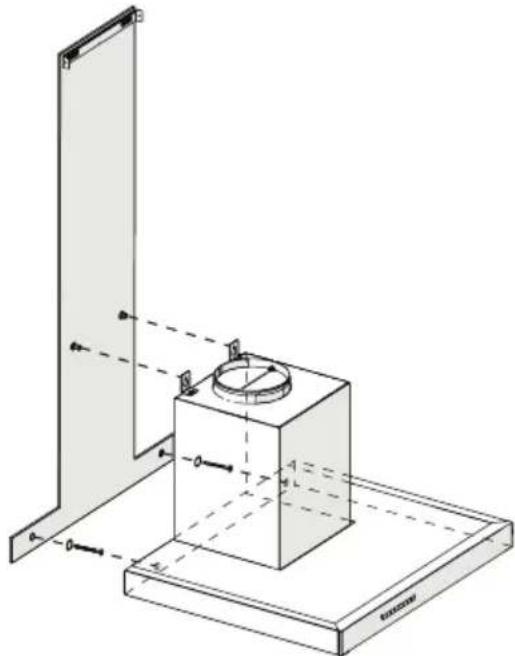

Houd de afzuigkap bij de romp vast en plaats deze op de bevestigingsschroeven aan de wand en draai de schroeven vast (Afbeelding 3).

Bevestig de afzuigkap met twee 5,5x60 schroeven aan de wand door het bevestigingsgat aan de binnenzijde van het toestel (Afbeelding 3).

5.4 Aansluiten op rookkanaal

Als u de kunststof rookgasadapter ∅ 120/150 mm gaat gebruiken, sluit u één uiteinde van de buis aan op deze adapter, als u deze niet gaat gebruiken, op de directe uitgang van het product. Sluit het andere uiteinde van de buis aan op uw schoorsteen. Controleer of deze twee aansluitingen stevig genoeg zijn, zodat ze er niet uitkomen als het apparaat op volle kracht draait. Controleer of de kleppen in het rookkanaal werken als ze zijn aangedraaid.

met klemmen. Sluit het rookgasaansluitkanaal buiten de adapter aan (Afbeelding 5/a). Als het aansluitkanaal in de adapter is gemonteerd, mag er geen lucht worden aangezogen, omdat de rookgasklep die de luchtafvoer verhindert, gesloten blijft (Afbeelding 5/b). De lengte van de pijpaansluiting en het aantal ellebogen moet zo klein mogelijk zijn.

A : Rookgasafvoerpijp

B : Niet-terugkeerflappen

C: Kunststof rookkanaal

De ventielen zijn gesloten dan werkt het toestel niet en voorkomen dat er mogelijk geur en stof van buitenaf binnendringt.

5.5 Plaatsing van de kap aan de schoorsteenmantel

Maak de elektrische aansluiting van uw afzuig-kap voordat u begint met de installatie van de schoorsteen. Schuif de schoorsteenplaten om het lichaam heen.

5 Installatie van het toestel

Installeer het rookkanaal op de bevestigingsplaat van het rookkanaal, die vanaf de bovenste buitenranden aan de muur is bevestigd (Afbeelding 7).

1. Binnenkanaal
2. 3.5X9.5 Schroef
3. Schoorsteenaansluiting Plaatje

5.6 Installatie van het Air Baffle

Tijdens het gebruik van de koolstofffilter wordt het luchtfilter bij uw toestel geleverd met als doel de lucht die met de koolstofffilter is gereinigd, weer vrij te maken van de geperforeerde plaats op de schoorsteen. Monteer het luchtschot zoals hieronder.

(Afbeelding 8)

Er zit een lipje in het midden van de rookgasaansluitplaat. Plaats het middelste punt van dit lipje op de lijn die loodrecht op de muur is getekend. Lijn horizontaal uit en markeer de gaten waar de aansluitplaat met een pen wordt gemonteerd (Afbeelding 8/A, B).

Boor de gemarkeerde punten met ∅6mm boor en steek twee ∅6mm plastic deuvels in de geboorde gaten (Afbeelding 8/A, B).

Bevestig de rookgasaansluitplaat aan de wand met 3,9x22 schroeven (Afbeelding 8/A, B).

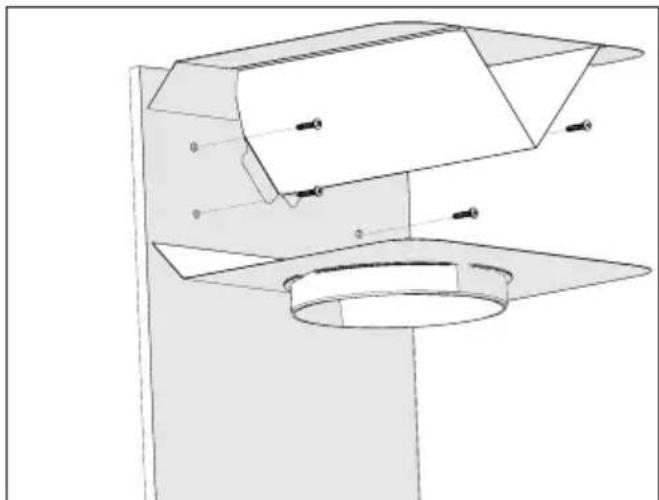

Voor de montage van het luchtschot monteert u punt C, D, E, F met ∅6mm boormachine en ∅6mm kunststof deuvels (Afbeelding 8).

(Afbeelding 9)

1. ÜLuchtfilter
2. Kunststof rookkanaal

Bevestig de plastic rookgasadapter, die in de verpakking zit, in de richting van het luchtgordijn.

Vergrendel de rookgasadapter door deze in de richting van de pijl te draaien (Afbeelding 9).

5 Installatie van het toestel

Monteer de luchtgroep met 3,9 x 22 schroeven van punt C, D, E, F die u al heeft voorbereid (Afbeelding 8).

Monteer de motorkapbody (Afbeelding 1).

1. Aluminium luchtuitlaatpijp

Maak de luchtuitblaaspijp montage (Afbeelding 11).

Aangezien kronkels en bochten in de aluminium buis zullen resulteren in een lager afzuigvermogen moet u kronkels en bochten zo veel mogelijk vermijden.

Installeer de schoorsteenplaten van de kap (Afbeelding 7)

6 Probleemoplossen

Probleemoplossen Oorzaak Help
Apparaat werkt niet: Controleer je zekeringen. Zekering kan worden opgeblazen, geïnspecteerd en hersteld.
Apparaat werkt niet:	Controleer de elektrische aansluiting.	De netspanning moet tussen 220 en 240 V liggen.
Apparaat werkt niet:	Controleer de elektrische aansluiting.	Controleer of een ander apparaat in uw keuken werkt.
Verlichtingslicht werkt niet.	Controleer de elektrische aansluiting.	De netspanning moet tussen 220 en 240 V liggen.
Verlichtingslicht werkt niet.	Inspecteer de lichtschakelaar.	De schakelaar van de lamp moet in de "aan"-stand staan.
Verlichtingslicht werkt niet.	Inspecteer de lampen. De lampen van het toestel moeten branden.
De luchtinlaat van het apparaat is onvoldoende.	Inspecteer het aluminium filter. Onder	normale bedrijfsomstandigheden moet het aluminium oliefilter ten minste eenmaal per maand worden gereinigd.
De luchtinlaat van het apparaat is onvoldoende.	Controleer het luchtafvoerkanaal. Het	uchtafvoerkanaal moet in de "aan"-stand staan.
De luchtinlaat van het apparaat is onvoldoende.	Inspecteer het koolstofffilter. De filters	van de apparaten met koolstofffilters moeten onder normale omstandigheden één keer per drie maanden worden vervangen.

3.1 Kontrolli i pajisjes

1

2

3

ABCD

5 Montimi i pajisjes

5 Montimi i pajisjes

5 Montimi i pajisjes

5.4 Lidhja me oxhakun

5 Montimi i pajisjes

5 Montimi i pajisjes
