Тип продукта	Встраиваемая вытяжка
Бренд	Beko
Модель	BHCB61632XH
Тип установки	Встраиваемая (под шкаф)
Ширина	60 см
Вес	Прибл. 10 кг
Электропитание	220-240 В, 50 Гц
Мощность двигателя	150 Вт
Макс. производительность	650 м³/ч
Уровень шума (макс.)	65 дБ(А)
Количество скоростей	3
Освещение	Светодиодное, 2 x 1.5 Вт
Жировой фильтр	Алюминиевый, моющийся
Угольный фильтр (опционально)	Да, для режима рециркуляции
Управление	Ползунок или кнопки
Диаметр воздуховода	150 мм
Класс энергоэффективности	A
Функции безопасности	Термическая защита, автоотключение
Доступность запчастей	Жировой фильтр, угольный фильтр, светодиодная лампа
Индекс ремонтопригодности	7.5 / 10 (оценка)

Часто задаваемые вопросы - BHCB61632XH BEKO

Как установить вытяжку Beko BHCB61632XH?

Установку должен выполнять квалифицированный специалист. Убедитесь, что вытяжка надежно закреплена под шкафом на минимальной высоте 65 см над варочной панелью. Следуйте инструкциям в руководстве по электрическому подключению и воздуховоду.

Как часто нужно чистить жировой фильтр?

Чистите алюминиевый жировой фильтр каждый месяц для оптимальной производительности. Вы можете мыть его в посудомоечной машине или вручную теплой мыльной водой. Устанавливайте обратно только после полного высыхания.

Как заменить угольный фильтр?

Угольный фильтр используется в режиме рециркуляции. Его следует заменять каждые 3-6 месяцев или когда загорается индикатор (если имеется). Доступ снизу вытяжки, снимите старый фильтр и надежно вставьте новый.

Какой тип освещения используется в вытяжке?

Вытяжка оснащена светодиодными лампами (2 x 1,5 Вт). Светодиоды энергоэффективны и долговечны. Если лампа выйдет из строя, обратитесь в сервис Beko для замены.

Почему моя вытяжка шумит?

Чрезмерный шум может быть связан с ослабленными фильтрами, засоренным воздуховодом или проблемами установки. Проверьте, что жировой фильтр правильно установлен и чист. Убедитесь, что воздуховод не заблокирован. Если шум сохраняется, обратитесь в сервис.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, BHCB61632XH можно использовать в режиме рециркуляции с дополнительным угольным фильтром. В этом режиме воздух фильтруется и возвращается на кухню. Воздуховод не требуется.

Как отрегулировать скорость вентилятора?

Используйте органы управления (ползунок или кнопки) для выбора одной из 3 скоростей. Скорость 1 для слабого нагрева, скорость 2 для умеренного, скорость 3 для сильного жара или сильных запахов.

Где найти запчасти для моей вытяжки?

Оригинальные запчасти, такие как жировые фильтры, угольные фильтры и светодиодные лампы, можно приобрести у авторизованных дилеров Beko или в интернет-магазинах запчастей. Используйте номер модели BHCB61632XH для обеспечения совместимости.

Какой класс энергоэффективности у этой вытяжки?

Beko BHCB61632XH имеет класс энергоэффективности A, что означает энергоэффективность с низким потреблением энергии. Это помогает снизить счета за электроэнергию и воздействие на окружающую среду.

Есть ли у вытяжки таймер автоотключения?

Да, эта модель оснащена функцией таймера автоотключения, которая автоматически выключает вытяжку через заданное время (например, 10 минут). Обратитесь к руководству, чтобы активировать эту функцию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BHCB61632XH BEKO

Зо́нддом, ́ндд ́дсм до́гн ́дм́ймдо́мдол gsдмыббдз ́дмбчдз б́цвsdьцзгмдол ʃздз б́ дсм ́гсвбмдб д м́ hy м д о « м д о ъ у́лсгмбм ́gsдмыббдол о б ъ ф ц ч ї в о ъ д ъ, ́нддмыдьlsз ́ обо́о gsосбмдб.

• δ s ʒ ̃d ʒ ̃g ̃d ̃s s ̃n ŋ̃b̃q̃s q̃ss̃ñẽz̃õmb ∂ m ̃h y m ∂ o ̃m m ∂ o l ŋ̃l s ̃g ̃n m b m j ∂ o l lɔʊl̃g̃j̃ds. q̃ss̃ŋ̃dʒ̃g̃dʒ̃q̃mos ∂ m ̃h y m ∂ o ̃m m ∂ o l ʒ s l ̃ŋ ̃g ̃m s ʒ j ∂ o l s q̃s ň g̃j̃b̃o z ̃ŋ ̃n o ∂ m ∂ l s b ̃ŋ ̃n j ∂ o l m ʒ j ̃n s b o j ∂ o l ∂ŋl̃mŋ̃mŋ̃d̃s δsʒdʒ̃g̃dɔl ∂ɔŋ̃n ὕm̃q̃sɛ̃m̃ŋ̃mŋ̃dɔl ∂ j o n ʒ s ̃ŋ y ̃ŋ ̃n j m ∂ o l ʒs̃m̃g̃j̃d̃j.

обгмндзбопюзол додсбомг

• ομβγδ δογκ δγαβομο δηγμδομμδς γσδμισχργος βεδομού χομγόμδομδ γήσσο γσδμισχργδωσο.
• მოხსენით ალუმინის ზეთის ფილეტრები.

Руководство пользователя

Ознакомьтесь с этим руководством перед началом эксплуатации!

Уважаемый покупатель!

Благодарим Вас за выбор этого изделия компании Beko. Мы надеемся, что продукция, изготовленная на современном оборудовании и имеющая высокий уровень качества, будет служить вам наилучшим образом. Для этого, перед началом эксплуатации, внимательно прочтите данное руководство и все прочие сопроводительные документы, и используйте их в дальнейшем в справочных целях. При передаче устройства другому лицу необходимо также передать это руководство. Соблюдайте указания, которые даны в этом руководстве пользователя, и обращайте особое внимание на справочные пометки и предупреждения.

Имейте в виду, что данное руководство пользователя может также относиться к другим моделям. Различия между моделями четко описаны в руководстве.

Условные обозначения

В разных разделах данного руководстве пользователя используются следующие символы:

Важная информация и полезные советы относительно эксплуатации.

ВНИМАНИЕ: Предупреждения об опасности травмирования или повреждения имущества.

Предупреждение об опасности возникновения пожара.

Предупреждение об опасности поражения электрическим током.

ПЕРЕРАБОТАННАЯ И ПЕРЕРАБАТЫВАЕМАЯ БУМАГА

Этот прибор изготовлен на экологически безвредном современном оборудовании, без нанесения ущерба окружающей среде.

1

Важные инструкции по технике безопасности и защите окружающей среды

1.1. Общие правила техники безопасности

Важные инструкции по технике безопасности: внимательно ознакомь-тесь и сохраните для дальнейшего использования В этом разделе содержатся правила техники безопасности, соблюдение которых позволит исключить риск возникновения пожара, поражения электрическим током, воздействия утечек микроволнового излучения, получения иных травм или причинения материального ущерба. При несоблюдении этих правил все гарантийные обязательства аннулируются.

- Изделия торговой марки Веко соответствуют действующим стандартам безопасности. В случае повреждения электроприбора или шнура питания, во избежание

опасных ситуаций, ремонт или замена должны производиться дилером, сервисным центром, специалистом или авторизованной службой. Неправильно или непрофессионально выполненные ремонтные работы могут привести к опасным для пользователя ситуациям.

- Этот прибор предназначен только для бытового и сходного с ним применения, а именно:

– в кухонных зонах для персонала в магази-нах, офисах и других рабочих помещениях;
– на фермах;
– в номерах гостиниц, мотелей и т. п.;
– в помещениях, предоставляемых для проживания на условиях полупансиона.

- Используйте данный электроприбор только

1 Важные инструкции по технике безопасности и защите окружающей среды

по его прямому назначе- нию, как описано в дан- ном руководстве.

- Производитель не несет ответственности за любые повреждения, возникшие в результате неправильного использования или неправильной установки изделия.

• Дети старше 8 лет, а также лица с ограниченными физическими, сенсорными и умственными способностями или без соответствующих навыков и опыта могут использовать данный прибор только под присмотром или после получения инструкций по поводу безопасного использования прибора и осознания связанных с этим опасностей.

- Не позволяйте детям играть с прибором. Не позволяйте детям самостоятельно выполнять очистку и обслуживание

прибора.

- Минимальное расстояние между опорной поверхностью емкостей для приготовления пищи на варочной панели и самой нижней частью изделия должно быть не менее 65 см.

- Если в инструкции по установке газовой плиты указано большее расстояние, это следует принять во внимание.

- Напряжение сети питания должно соответствовать номинальным характеристикам, указанным на паспортной табличке электроприбора.

- Ни в коем случае не пользуйтесь электроприбором, если шнур питания или электроприбор повреждены.

- Во избежание повреждения шнура питания не допускайте его сдавливания, перегиба

1 Важные инструкции по технике безопасности и защите окружающей среды

или контакта с острыми кромками. Не допускайте соприкосновения шнура питания с горячими поверхностями или открытым пламенем.

• Включайте прибор только в розетку с за-земляющим контактом.

ВНИМАНИЕ: Не подключайте прибор к электросети до полного завершения работ по установке.

- Электроприбор следует располагать таким образом, чтобы штепсельная вилка была легкодоступна.

- Не прикасайтесь к лампам, если они работали в течение длительного времени. Это может вызвать ожог рук, поскольку лампы очень горячие.

• Следуйте инструкциям, установленным компетентными органами относительно выпуска

отработанного воздуха (данное предупреждение касается вентиляционных труб).

- Включите прибор после того, как поставите кастрюлю, сковороду и т. д. на варочную панель. В противном случае высокая температура может привести к деформации некоторых частей изделия.

- Отключайте варочную панель перед тем, как убрать с нее кастрюлю, сковороду и т.д.

- Не оставляйте горячее масло на варочной панели. Сковорода с горячим маслом может стать причиной самовозгорания.

- Следите за шторами и занавесками, поскольку приготовлении таких блюд, как картофель фри масло может загореться.

1 Важные инструкции по технике безопасности и защите окружающей среды

- Замену жироулавлива- теля следует осуществ- влять, как минимум, раз в месяц. Замену уголь- ного фильтра осущест- влять, как минимум, раз в 3 месяца.

- Чистку изделия необходимо выполнять в соответствии с инструкциями руководства пользователя. Если чистка изделия не осуществляется в соответствии с указаниями руководства пользователя, существует риск возникновения пожара.

- Не используйте неогнеупорные фильтрующие материалы вместо текущего фильтра.

- Используйте только оригинальные детали или же рекомендованные производителем детали.

- Не эксплуатируйте изделие без фильтра и не снимайте фильтры во время работы изделия.

• В случае возникновения пожара, отключите питание изделия и кухонной плиты.

• В случае возникновения пожара, накройте источник огня. Применение воды для тушения не допускается.

- Отключайте прибор от электросети перед чисткой, а также когда он не используется.

- Отрицательное давление окружающей среды не должно превышать 4 Па (4 x 10 бар) во время одновременной работы вытяжки для электрической варочной панели и приборов, работающих от другого источника энергии.

• В среде, где используется прибор, выхлопные газы устройств, работающих на жидком топливе или газе, таких как комнатный обогрева-

1 Важные инструкции по технике безопасности и защите окружающей среды

тель, должны быть полностью изолированы, или должны быть герметичными.

- При подсоединении к вытяжной трубе, используйте трубы диаметром 120 или 150 мм. Соединения труб должны быть как можно более короткими и иметь минимальное количество колен.

- Существует опасность удушья! Храните упаковочные материалы в недоступном для детей месте.

ОСТОРОЖНО: Доступные детали прибора могут нагреваться во время использования кухонных плит.

- Выход вытяжки нельзя подключать в воздуховодам, которые заняты отводом других отработанных воздушных масс.

- Вентиляция в помещении может быть недо-

статочной в случае, если вытяжка для электрической варочной панели используется одновременно с устройствами, работающими на газе или других видах топлива (это не относится к приборам, которые только выпускают воздух обратно в помещение).

- Находящиеся на изделии предметы могут упасть. Не следует класть посторонние предметы на вытяжку.

- Фламбирование блюд под изделием не допускается.

ВНИМАНИЕ: Перед началом работ по установ-

ке вытяжки удалите за- щитную пленку.

- Никогда не оставляйте открытым высокое пламя под работающей вытяжкой.

1 Важные инструкции по технике безопасности и защите окружающей среды

- Во время использования фритюрниц их необходимо держать под постоянным присмотром: сильно нагретое масло может загореться.

1.2 Соответствие Директиве по утилизации отходов электрического и электронного оборудования и утилизация продукта:

Данное изделие соответствует требованиям Директивы по утилизации отходов электрического и электронного оборудования (2012/19/EC). На изделие нанесено условное обозначение для отходов электрического электронного оборудования (WEEE).

Этот символ означает, что по истечении срока службы данного прибора, он не должен утилизироваться вместе с другими бытовыми отхода- ми. Бывшее в употреблении устройство необходимо сдать в официальный пункт сбора для утилизации электрического и электронного оборудования. Для получения информации о таких пунктах сбора, пожалуйста, свяжитесь с местными органами власти или розничной торговли, по месту покупки настоящего прибора. В вопросах восстановления и утилизации бывших в употреблении приборов каждый конкретный владелец играет важную роль. Надлежащая утилизация использованного бывшего в употреблении прибора помогает предот-

вратить потенциальные негативные последствия для окружающей среды и здоровья человека.

1.3 Соответствие Директиве ЕС по ограничению использования вредных веществ

Приобретенное вами изделие соответствует требованиям Директивы ЕС по ограничению использования вредных веществ (2011/65/EC). Устройство не содержит указанных в Директиве вредных веществ и запрещенных материалов.

1.4. Информация об упаковке

Упаковочные материалы из- делия изготовлены из вторич- ного сырья, в соответствии с государственными законами об охране окружающей среды. Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, организованные местными органами власти.

2 Общий Вид

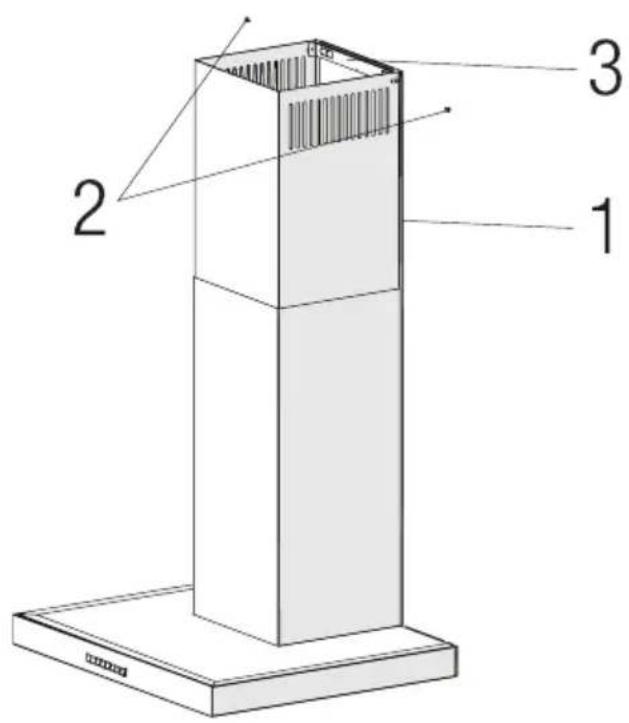

2.1 Обзор

1. Внутренний дымоход
2. Внешний дымоход
3. Панель управления
4. Жировой фильтр
5. Освещение

2.2 Технические данные

Модель	ВНСВ 61632 ХН
Номинальное напряжение и частота	220-240В ~ 50 Гц
Мощность лампы	2 x 3 Вт
Мощность двигателя	210 Вт
Поток - 3. Уровень	599 м3/ч
Класс изоляции мотора	Класс F
Класс изоляции	Класс 1

3 Эксплуатация устройства

3.1 Управление Устройством

1

2

3

ABCD

КНОПКА НАЗНАЧЕНИЕ
A : 1. Ступень	Включает прибор на 1-й скорости. При повторном нажатии этой кнопки для выключения прибора уровень скорости экрана отключается.
B : 2. Ступень	Включает прибор на 2-й скорости. При повторном нажатии этой кнопки для выключения прибора уровень скорости экрана отключается.
C : 3. Ступень	Включает прибор на 3-й скорости. При повторном нажатии этой кнопки для выключения прибора уровень скорости экрана отключается.
D: Вкл / Выклюсвещения	Вы можете осветить зону приготовления, нажав эту кнопку. При повторном нажатии данной кнопки лампа выключается.

3.2 Энергоэффективное использование

• При использовании вытяжки для экономии электроэнергии устанавливайте скорость в соответствии с интенсивностью образования пара или запаха.
• В обычных условиях используйте низкие скорости (1-2), а при интенсивном образовании пара и запаха – высокую (3).
• Лампы на вытяжке предназначены для освещения места готовки.
• Их использование для освещения помещения приведет к чрезмерному потреблению электроэнергии и будет недостаточным.

3.3 Обращение с вытяжкой

• В вытяжке имеется мотор, работающий на разных скоростях.
- Для лучшей производительности мы рекомендуем использовать низкие скорости в нормальных условиях и высокие скорости в случае сильного запаха и интенсивного пара.
- Вы можете запустить прибор, нажав кнопку желаемой скорости. (A, B, C)
- Вы можете осветить зону приготовления, нажав на лампу (D).

3 Эксплуатация устройства

3.4 Замена ламп

Выполните электрические подключения устройства. В вашем приборе используется точечная светодиодная лампа мощностью 3 Вт. Для замены ламп нажмите на держатель вниз, поверните его против часовой стрелки и вытащите его. Выполните описанную выше операцию в обратном порядке, чтобы установить новые лампы.

Лампочка
Мощность лампочки	3 Вт
Держатель / Гнездо	GZ 10
Напряжение лампочки	220 - 240 В
Размер	53 x 50 см
Код ILCOS	DR/F3-220-240-GZ10-50-53
Световой поток	260 лм
Коррелированная цветовая температура	3000 К

Это изделие содержит источник света класса энергоэффективности F.

3.5 Работа с подключением к дымоходу

• Паю выводится через дымоход, который кре- пится к соединительной головке вытяжки.

• Диаметр дымохода должен быть таким же, как у соединительного кольца. В горизонтальном положении труба должна иметь небольшой наклон вверх (около 10°), чтобы воздух мог легко выходить из комнаты.

3.6 Работа без подключения к дымоходу

• Воздух фильтруется через угольный фильтр и рециркулирует в помещении. Угольный фильтр применяется,

когда в доме нельзя использовать дымоход.

• При использовании без дымохода снимите заслонки внутри переходника дымохода.
• Снимите жировой фильтр. Чтобы установить угольный фильтр, прикрепите фильтр к выступам, центрируя его на пластиковом элементе с обеих сторон корпуса вентилятора. Затяните, повернув вправо или влево.

- Заменить жировой фильтр.

4

Очистка и обслуживание

Отключите устройство от сети или выключите соединения перед чисткой и техническим обслуживанием.

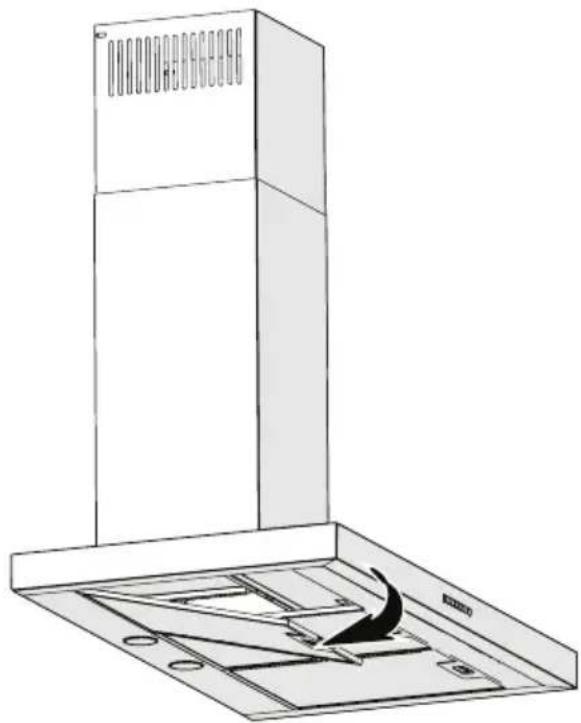

4.1 Очистка жироулавливающего фильтра

Жировой фильтр задерживает частицы масла из воздуха. Жировые фильтры могут изменить цвет после многократной очистки. Это нормально и не требует замены фильтров.

- Выдвиньте затвор жирового фильтра вперед.

- Затем слегка потяните вниз и вытащите. Иначе вы можете искривать фильтр. Вымойте и прополоскайте жировые фильтры жидким моющим средством и замените фильтры в их гнездах, выполнив действия, указанные выше, в обратном порядке. Этот фильтр задерживает частицы масла из воздуха.

Жировые фильтры можно мыть в посудомоечной машине.

ВНИМАНИЕ: В случае нормальной эксплуатации очищайте фильтр один раз в месяц.

4.2 Замена угольных фильтров

• Приобретенный прибор подходит для использования с угольными фильтрами.
  • Снимите жировой фильтр.
• Поместите нижнюю часть угольного фильтра в моторный блок.
• Нажмите на язычок угольного фильтра и протолкните его вперед, убедившись, что язычки угольного фильтра зафиксированы и заблокированы.
• Установите жировой фильтр.

4 Очистка и обслуживание

ВНИМАНИЕ

• Запрещено мыть угольные фильтры.
• Заменяйте угольные фильтры каждые 3 месяца.
• Вы можете приобрести угольный фильтр в авторизованных сервисах.

5

Установка изделия

ПРЕДУПРЕЖДЕНИЕ:

Перед началом установки прочтите информацию по безопасности в Руководстве пользователя.

ПРЕДУПРЕЖДЕНИЕ:

Несоблюдение инструкций по установке с помощью винтов и стабилизаторов может привести к поражению электрическим током.

По вопросам установки вытяжки обращайтесь в ближайший авторизованный сервисный центр.

Заказчик несет ответственность за подготовку места и электрического монтажа вытяжки.

5.1 Положение изделия

• Перед сборкой необходимо учитывать расстояние между плитой и вытяжкой. Это расстояние должно составлять 65 см.
- Расстояние необходимо измерять от поверхности решетки для газовых плит,
- от поверхности стекла для электрических плит.

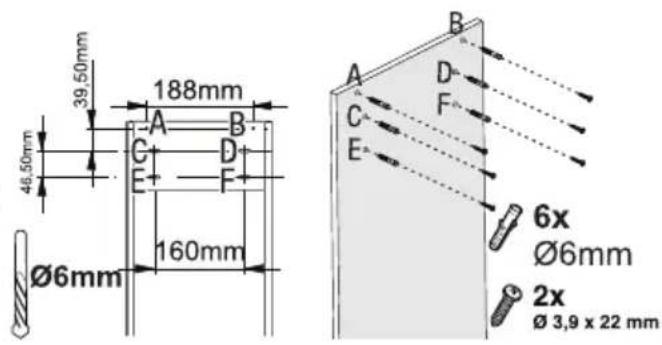

5.2 Аксессуары для установки

1. Прибор
2. Внутренний дымоход
3. Внешний дымоход
4. Пластиковый переходник дымохода ∅150/120 мм

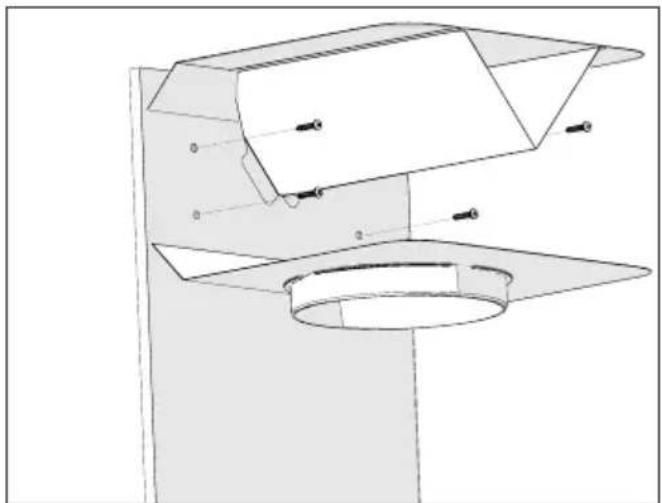

5. Соединительная пластина вытяжной трубы
6. Руководство пользователя
7. Схема сборки
8. 2 x Подвесные пластины
9. Дюбель пластмассовый 2x ∅6mm
10. Дюбель пластмассовый 4x ∅10mm
11. Винт для настенного монтажа 4x5,5x60
12. Соединительный винт подвесной пластины 2x M5x35
13. Соединительный винт для вытяжной трубы 2x 3.9x22
14. Соединительный винт для вытяжной трубы 2x 3.5x9.5
15. Винт-заглушка 2x 3,5X9,5
16. Пластиковый адаптер (квадратно- круглый)
17. Обратный клапан
18. Воздушная перегородка

5 Установка изделия

1. Пластиковый адаптер (воздушный отводчик)

Информация, необходимая для выбора места, подходящего для установки вытяжки, представлена ниже.

5.3 Настенное крепление

Стена должна быть плоской, прямой и иметь достаточную несущую способность.

Длина отверстий для сверления должна соответствовать длине болтов.

Винты и дюбели, поставляемые с изделием, подходят для кирпичных стен. При установке на стенах из других строительных материалов (например, гипсокартона, плиты, пористого бетона) следует использовать подходящие крепежные дюбели и гайки.

(Рисунок 1)

ВНИМАНИЕ: Перед началом сверления убедитесь, что в непосредственной близости от мест сверления нет электрических кабелей, газовых или водопроводных труб.

Нарисуйте среднюю линию от потолка перпендикулярно нижнему краю.

Закрепите схему сборки на стене. Для точек А и В возьмите максимальные размеры вытяжки в качестве справочных и просверлите точки А и В, которые вы отметили сверлом ∅6 мм, и вставьте на пластиковые дюбели ∅6 мм. Прикрепите соединительную пластину дымохода к стене двумя винта-ми 3,9x22 (Рисунок 2).

Для установки корпуса вытяжки просверлите точки C, D, E указанные в установочном шаблоне, сверлом ∅10 мм и вставьте в эти точки пластиковые дюбели ∅10 мм (Рисунок 2).

Установите 2 монтажных винта 5,5x60 в точки C и D с зазором 5 мм между головкой винта и стеной (Рисунок 2).

Установите две подвесные пластины на корпус вытяжки с помощью крепежных винтов M5x35 (Рисунок 2).

Установка изделия

канал расположен внутри адаптера, всасывание воздуха не должно происходить, так как заслонка дымохода, препятствующая возврату воздуха, будет оставаться закрытой (Рисунок 5/6). Длина трубы, а также количество колен трубы должны быть минимальными.

A : Труба выхода дымохода
В : Обратные заслонки
С: Пластиковая вытяжная труба

Клапаны закрыты, значит прибор не работает, и предотвращают попадание внутрь возможного запаха извне и пыли.

(Рисунок 3)

Удерживая изделие за корпус, поместите его на винты для подвешивания на стене и затяните винты (Рисунок 3).

Закрепите вытяжку шурупами 5,5x60 к стене через монтажное отверстие внутри прибора (Рисунок 3).

5.4 Подключение к дымоходу

Если вы собираетесь использовать пластиковый переходник для дымохода ∅ 120/150 мм, подсоедините один конец трубы к этому переходнику, если вы не собираетесь его использовать, к прямому выходу на изделии. Подключите другой конец трубы к дымоходу. Убедитесь, что эти два соединения достаточно тугие, чтобы они не выскочили, когда прибор будет работать на полную мощность. Проверить, работают ли заслонки внутри дымохода, когда они затянуты зажимами.

Подсоедините соединительный канал дымохода за пределами адаптера (Рисунок 5/а). Если соединительный

(Рисунок 4)

(a) (b)

OK Not Ok He OK

(Рисунок 5)

5 Установка изделия

5.5 Установка вытяжки на дымоход

Подключите вытяжку к электросети перед установкой дымохода.

Наденьте пластины дымохода на корпус.

Установите пластину дымохода на крепежную пластину дымохода, которая крепится к стене с ее верхних внешних краев (Рисунок 7).

1. Внутренний дымоход
2. Винт 3,5×9,5
3. Соединительная пластина вытяжной трубы

5.6 Установка воздушной заслонки

При использовании с угольным фильтром в комплекте с прибором поставляется воздухозаборник, предназначенный для повторного выпуска воздуха, очищенного с помощью угольного фильтра, из перфорированного отверстия на дымоходе. Соберите дефлектор, как показано ниже.

(Рисунок 8)

Посередине соединительной пла- стины дымохода имеется язычок. Поместите среднюю точку данного язычка на линию, которая нарисована перпендикулярно стене. Выровняйте по горизонтали и отметьте отверстия с помощью ручки, в которых соедини- тельная пластина будет установлена (Рисунок 8/А, В).

Просверлите отмеченные точки ∅6 мм сверлом и вставьте два пластиковых штифта в просверленные отверстия (Рисунок 8/А, В).

Прикрепите соединительную пластину дымохода к стене винтами 3,9x22 (Рисунок 8/А, В).

5 Установка изделия

Для сборки воздуховода установите точки C, D, E, F с помощью сверла ∅6 мм и пластиковых дюбелей ∅6 мм (Рисунок 8).

(Рисунок 9)

1. Воздушный дефлектор
2. Пластиковый дымоход

Прикрепите пластмассовый переходник дымохода, входящий в комплект поставки, по направлению к дефлектору. Зафиксируйте переходник дымохода, повернув его в направлении стрелки (Рисунок 9).

Соберите группу воздуховодов с помощью винтов 3,9 x 22 из точек C, D, E, F, которые вы уже подготовили (Рисунок 8).

Соберите корпус вытяжки (Рисунок 1).

1. Алюминиевая выпускная труба Соберите сборку воздуховыпускной трубы (Рисунок 11).

Так как в результате перегибания и перекручивания алюминиевой трубы может иметь место снижение мощности всасывания, следует по возможности избегать перекручиваний и перегибаний.

Установите пластины дымохода вытяжки (Рисунок 7)

6

Устранение неисправностей

Устранение неисправностей	Причина Решение
Изделие не работает. Проверить предохранитель. Предохранитель может быть отключен, включите его.
Изделие не работает. Проверьте электрическое соединение. Напряжение в сети должно составлять 220-240 В.
Изделие не работает. Проверьте электрическое соединение. Проверьте, работает ли другое оборудование на кухне.
Не горит лампа освещения. Проверьте электрическое соединение. Напряжение в сети должно составлять 220-240 В.
Не горит лампа освещения. Проверьте выключатель лампы. Выключатель лампы должен находиться в положении «вкл.».
Не горит лампа освещения. Проверьте лампы. Лампы изделия должны быть исправны.
Изделие не обеспечивает эффективный забор воздуха.	Проверьте алюминиевый фильтр. При обычных условиях эксплуатации алюминиевый фильтр необходимо чистить не реже раза в месяц.
Изделие не обеспечивает эффективный забор воздуха.	Проверьте воздушную заслонку вентиляционной трубы.	Заслонка вентиляционной трубы должна находиться в положении «вкл.».
Изделие не обеспечивает эффективный забор воздуха.	Проверьте угольный фильтр. При обычных условиях эксплуатации в изделиях, оборудованных угольным фильтром, его замену следует производить каждые 3 месяца.

Гарантийный талон №

Серийный номер

Дата продажи ......Компания ......Подпись продавца ......ПЕЧАТЬ

Дата установкиКомпания ......Подпись мастера ......ПЕЧАТЬ

Покупатель Телефон Фамилия Имя Отчество

Изделие проверялось в присутствии покупателя, Покупатель с условиями гарантии ознакомлен. Претензий к внешнему виду и комплектации не и

Отрывные купоны гарантийного талона являются средством отчетности о выполнении сервисным центром гарантийных работ. Купон изымается из гарантийного талона после удовлетворения Ваших претензий.
beko серия № ...... Дата продажи ...... ПЕЧАТЬ МАГАЗИНА 3 beko серия № ...... Дата продажи ...... ПЕЧАТЬ МАГАЗИНА 2 beko серия № ...... Дата продажи ...... ПЕЧАТЬ МАГАЗИНА -1

2824180475_B

a) если изделие, предназначенное для личных (бытовых, семейных) нужд, использовалось для осуществления предпринимательской деятельности, а также в иных целях, не соответствующих его прямому назначению; б) в случае нарушения правил и условий эксплуатации, установки изделия, изложенных в инструкции по эксплуатации и инструкции по установке; в) если изделие имеет следы попыток неквалифицированного ремонта; г) если дефект вызван изменением конструкции или схемы изделия, не предусмотренные изготовителем;
д) если дефект вызван действием непреодолимых сил, несчастными случаяхми, умышленными или неосторожными действиями потребителя или третьих лиц; е) если обнаружены повреждения, вызванные попаданием внутрь изделия посторонних предметов, веществ, жидкостей, насекомых; ж) использование неоригинальных расходных материалов автоматически лишает Вас гарантии изготовителя.

1. Гарантийные обязательства и бесплатное сервисное обслуживание не распространяются на следующие недостатки изделия: а) механические повреждения, возникшие после передачи товара потребителю; б) повреждения, вызванные несоответствием стандартам параметров питающих, телекоммуникационных, кабельных сетей и других подобных внешних факторов; в) повреждения, вызванные использованием нестандартных и (или) некачественных расходных материалов, принадлежностей, запасных частей.

2. В случае несвоевременного (спустя более чем один месяц) извещения о выявленных недостатках изделия, изготовитель оставляет за собой право отказаться полностью или частично от удовлетворения предъявляемых требований (ст. 436 ГК РК).

НАЗАР АУДАРЫНЫЗДАР!

Уш контактілі желілік айыры бар бүйым, міндетті түрде, жерге түйыкталуы тиіс. ВНИМАНИЕ! Изделие, имеющее трехконтактную сетевую вилку, обязательно должно быть з
землено.

Покупатель ____Фамилия, Имя, ОтчествоАдрес ____Тел. ____Дата ремонта ____Серв. центр ____Мастер ____Фамилия, Имя, Отчество

Покупатель ____Фамилия, Имя, ОтчествоАдрес ____Тел. ____Дата ремонта ____Серв. центр ____Мастер ____Фамилия, Имя, Отчество

Покупатель ____Фамилия, Имя, ОтчествоАдрес ____Тел. ____Дата ремонта ____Серв. центр ____Мастер ____Фамилия, Имя, Отчество

ДатаХарактер неисправности Принятые меры

M.

Подпись ответственного лица

у жолндент фескаулькта жазвыт ан талантарды офт ан жаг дайда, в) Бер буйымла рукост отідмеген женден жамьктарының ізі аныктеле:

в) Остандарнарта сай Келямитин жеко (помово) санасыз шытые материя-дары, каздыңтар, косалки, бельноктор куст, козі алемонтері, аккоратты тосималлаушьтер, колданулан, пайда

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

уважаемый Покупатель!

уважаемый покупатель!

уважаемый покупатель!

Уважаемый покупатель:

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

уважаемый Покупатель!

уважаемый покупатель!

уважаемый покупатель!

Уважаемый покупатель:

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Уважаемый Покупатель!

Благодарим Вас за выбор изделия торговой марки БЕКО.

вливает официальный срок службы на крупную бытовую технику 10 (

потребителю. На прочую бытовую технику, телевизоры, аудио-видео

ционеры, предназначенные для использования в быту, устанавливает

условии соблюдения правил эксплуатации. Учитывая высокое качеств

ОПОСНОСТИ ПРОДУКЦИЯ БЕКО ФАКТИЧОСКИЙ СРОК ЭКСПЛУЗТАНИЯ МОЖОТ ЗИ

насности продукции ВЕКО, фактический срок эксплуатации может sink мельный. Для продукции, предназначения БЕКО для постовок и отрост

мальный. Вся продукция, предназначенная ВЕКО для поставок в опред

на с учетом условий эксплуатации этой страны. Чтобы убедиться в это

личие на изделии и упаковке официальных знаков соответствия. Если у

облемы, настоятельно рекомендуем Вам обратиться в уполномоченн

, адреса и телефоны которых Вы можете узнать из приложения к гаран

ефону горячей линии (звонок бесплатный на всей территории Республи

тийным талоном БЕКО подтверждает принятие на себя обязательств

ований потребителей, в случае обнаружения непостатков изделия.

собой право отказать как в гарантийном, так и бесплатном сервисном.

возови право отказать как в гарантийном, так и осволнатном сервисном нас несоблюдения належенных ниже уледий. Все уледия гарантийш

нае несоблюдения изложенных ниже условий. Все условия гарантийны.

сервисного обслуживания действуют в рамках законодательства о за

[Non-Text]

антийных обязательств и бесплатного сервисного обслуживани

ные обязательства Изготовителя и бесплатное сервисное обслуживан

одномоченными сервисными центрами Изготовителя распространяю

едназначенные БЕКО для поставок и реализации на территории РК, г

однала юанные ВЕКО для поставок и реализации на территории РК, в рии РК и прошедшие сертификацию на соответствие ГОСТем РК

рий ГК и прошедшие сертификацию на соответствие ГОСТАМ ГК.

ель устанавливает следующие гарантииные сроки на изделия БЕКО:

ITовая техника: 2 (два) года со дня передачи потребителю.

товая техника, телевизоры, аудио-видео и радио аппаратура, кондицио

для использования в быту – 1 (один) год со дня передачи потребителк

ные обязательства не распространяются на перечисленные ниже прина

и их замена предусмотрена конструкцией и не связана с разборкой из,

пов изделий:

доз изделий.

ты дистанционного управления, аккумуляторные батарей, элементы

внешние блоки питания и зарядные устройства,

ительные кабели, антенны и переходники для них, наушники, микрофок

бемни, Шнуры для переноски, монтажные приспособления, инструме

илагаемую к изделию.

эно для:

льников: на поглотители запахов, очистители воздуха (биодезодоратор

одновых печей: на тарелки, вертела, решетки, блюда:

сов: на шланги, трубки, щетки, насалки, пылесборники, фильтры:

ных машин: на фильтры, шланги подвода/слива воды;

ных машин. На фильтры, шланн и подводы слива воды, юнеров, воздухоонистителей: фильтры.

поворов, воздухов-инетителей фильтры:

ель не несет гарантийные обязательства и не производит бесплатное

Для всех видов изделий:

Дополнительно для:

Импортер на территории РФ: ООО «БЕКО»

Юридический адрес: 601021 Россия, Владимирская обл., Киржачский р-н, дер. Федоровское, ул. Сельская, д. 49

Дата производства включена в серийный но мер продукта, указанный на эти- кетке, расположенной на продукте, а именно:

первые две цифры серийного номера обозначают год производства, а последние две – ме сяц.

Например, «10-100001-05» обозначает, что продукт произведен в мае 2010 года.
