Typ produktu	Vstavaný digestor
Značka	Beko
Model	BHCB61632XH
Typ inštalácie	Vstavaný (pod skrinkou)
Šírka	60 cm
Hmotnosť	Približne 10 kg
Napájanie	220-240 V, 50 Hz
Výkon motora	150 W
Maximálny odsávací výkon	650 m³/h
Hladina hluku (max)	65 dB(A)
Počet rýchlostí	3
Osvetlenie	LED, 2 x 1,5 W
Tukový filter	Hliníkový, umývateľný
Uhlíkový filter (voliteľný)	Áno, pre recirkulačný režim
Ovládanie	Posuvný ovládač alebo tlačidlá
Priemer vývodu vzduchu	150 mm
Trieda energetickej účinnosti	A
Bezpečnostné prvky	Tepelná poistka, automatické vypnutie
Náhradné diely k dispozícii	Tukový filter, uhlíkový filter, LED lampa
Index opraviteľnosti	7,5 / 10 (odhad)

Často kladené otázky - BHCB61632XH BEKO

Ako nainštalovať digestor Beko BHCB61632XH?

Inštaláciu by mal vykonať kvalifikovaný odborník. Uistite sa, že digestor je bezpečne namontovaný pod skrinkou vo výške minimálne 65 cm nad varnou doskou. Pri elektrickom pripojení a odvode vzduchu postupujte podľa pokynov v návode.

Ako často mám čistiť tukový filter?

Hliníkový tukový filter čistite každý mesiac pre optimálny výkon. Môžete ho umývať v umývačke riadu alebo ručne teplou mydlovou vodou. Znovu nainštalujte až po úplnom vyschnutí.

Ako vymeniť uhlíkový filter?

Uhlíkový filter sa používa v recirkulačnom režime. Mal by sa vymieňať každé 3-6 mesiacov, alebo keď sa rozsvieti indikátor (ak je prítomný). Prístup je zospodu digestora, vyberte starý filter a bezpečne vložte nový.

Aký typ osvetlenia digestor používa?

Digestor je vybavený LED svetlami (2 x 1,5 W). LED sú energeticky účinné a majú dlhú životnosť. Ak žiarovka zlyhá, kontaktujte servis Beko pre výmenu.

Prečo je môj digestor hlučný?

Nadmerný hluk môže byť spôsobený uvoľnenými filtrami, upchatým odvodom alebo problémami s inštaláciou. Skontrolujte, či je tukový filter správne nainštalovaný a čistý. Uistite sa, že odvod nie je prekážaný. Ak hluk pretrváva, kontaktujte servis.

Môže sa digestor používať v recirkulačnom režime?

Áno, BHCB61632XH môže byť použitý v recirkulačnom režime s voliteľným uhlíkovým filtrom. V tomto režime je vzduch filtrovaný a vrátený do kuchyne. Odvod vzduchu nie je potrebný.

Ako nastaviť rýchlosť ventilátora?

Použite ovládanie (posuvný ovládač alebo tlačidlá) na výber medzi 3 rýchlosťami. Rýchlosť 1 je pre nízke varenie, rýchlosť 2 pre mierne a rýchlosť 3 pre vysoké teplo alebo silné pachy.

Kde nájdem náhradné diely pre môj digestor?

Originálne náhradné diely, ako sú tukové filtre, uhlíkové filtre a LED lampy, je možné zakúpiť u autorizovaných predajcov Beko alebo v online obchodoch s dielmi. Na zabezpečenie kompatibility použite číslo modelu BHCB61632XH.

Aká je trieda energetickej účinnosti tohto digestora?

Beko BHCB61632XH je hodnotený energetickou triedou A, čo znamená, že je energeticky účinný s nízkou spotrebou energie. To pomáha znižovať účty za elektrinu a environmentálny dopad.

Má digestor časovač automatického vypnutia?

Áno, tento model obsahuje funkciu časovača automatického vypnutia, ktorá po nastavenom čase (napr. 10 minút) digestor automaticky vypne. Aktiváciu tejto funkcie nájdete v návode.

NÁVOD NA OBSLUHU BHCB61632XH BEKO

kôr si prečítajte túto používatel'skú príručku!

ý zákazník,

Dakujeme vám, že ste si vybrali tento spotrebič značky Beko. Dúfame, že s tymto spotrebičom, ktorý bol vyrobený vo vysokej kvalite a s najmodernejšími technológiami, dosiahnete tie najlepšie výsledky. Z tohto dôvodu si pred použitím spotrebiča pozorne prečítajte celú túto používatel'skú príručku a všetky ostatné sprievodné dokumenty a uschovajte ich pre prípad potreby do budúcnosti. Ak dáte spotrebič niekomu inému, dajte mu tiež používatel'skú príručku. Postupujte podľa pokynov a venujte pozornosť všetkým informáciám a varovaniam v používatel'skej príručke.

Pamätajte, že sa táto používatel'ská príručka môže vzt'ahovať aj na iné modely. Rozdiely medzi modelmi budú v príručke výslovne popísané.

Význam symbolov

V rôznych častiach tejto používatel'skej príručky sú použité nasledujúce symboly:

Dôležité informácie a užitočné tipy na použitie.

VAROVANIE: Upozornenia na nebezpečné situácie týkajúce sa ohrozenia života a majetku.

Upozornenia na nebezpečenstvo požiaru.

Varovanie pred zásahom elektrickým prúdom.

RECYKLOVANÝ A RECYKLOVATEL'NY PAPIER

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

1.1 Všeobecná bezpečnost' – kuchynky pre zamestnancov Dôležité bezpečnostné pokyny: v obchodoch, kanceláriách a Dôkladne si ich prečítajte a uscho-vajte pre nahliadnutie v budúcnosti iných pracovných prostredi-ach, Táto čast' obsahuje bezpečnostné budovy na farmách, pokyny, ktoré pomôžu ochrániť priestory pre klientov v ho-pred zranením osôb, poškodením teloch, moteloch a d'alších majetku, vznikom požiaru alebo obytných prostrediach, pred zásahom elektrickým prú-- prostredia ubytovania typu dom. Nedodržanie týchto pokynov Bed and Breakfast.

zruší platnost' akejkoľvek záruky. Spotrebič používajte iba na ur- • Produkty Beko splňajú platněný účel, ako je popísané v bezpečnostné štandardy. V prítomto návode.

pade akéhokol'vek poškodeni Výrobca nenesie žiadnu zod- spotrebiča alebo napájaciehopovednost' za žiadne škody kábla musí byt' oprava alebo spôsobené nesprávnou alebo výmena vykonaná predajcom nevhodnou inštaláciou alebo ne- servisným centrom alebo odbor vhodným používaním produktu. níkom z autorizovaného servisu, Tento spotrebič môžu používat aby sa predišlo akémukol'vek deti staršie ako 8 rokov a osoby nebezpečenstvu. Chybná alebo so zníženými fyzickými, vnemo- neodborná oprava môže prevými alebo mentálnymi schop- užívatel'a predstavovat' nebezpe nosťami, prípadne nedostatkom čenstvo a riziko. skúseností a vedomostí, pokial'

- Tento spotrebič je určený len ná počas prevádzky spotrebiča použitie v domácnostiach a popod náležitým dozorom alebo sú dobných prostrediach, ako sú im dané inštrukcie o bezpečnom napríklad: používaní spotrebiča a sú si ve-domí sprievodných rizík.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Detom nesmie byt dovolené hrat sa so spotrebičom. Deti bez dozoru nesmú vykonávat čistenie ani používatel'skú údržbu.
• Minimálna vzdialenost' medzi varnými plochami sporáka a najnižšou častou odsávača musí byt najmenej 65 cm.
• Ak sa v pokynoch pre plynový sporák uvádza väčšia vzdiale-nosť, musíte ju zohl’adnit’.
• Skontrolujte, či vaše napájanie zodpovedá informáciám uvedeným na štítku spotrebiča.
• Nikdy nepoužívajte spotrebič, ak je napájací kábel alebo samotný spotrebič poškodený.
• Zabráňte poškodeniu napájacieho kábla tým, že zabránite jeho pritlačeniu, ohýbaniu alebo odieraniu sa o ostré hrany. Napájací kábel udržujte mimo horúcich povrchov a otvoreného ohňa.
• Spotrebič zapájajte iba do uzemnenej zásuvky.

VAROVANIE: Spotrebič nepripá- jajte k elektrickej sieti, kým úplne nedokončíte inštaláciu.

• Spotrebič umiestnite tak, aby bola zástrčka vždy prístupná.
• Nedotýkajte sa lámp, ak boli v prevádzke po dlhý čas. Kedže sú horúce, mohli by ste si popáliť ruky.
• Dodržiavajte predpisy vydané kompetentnými úradmi týkajúce sa vypúšťania odsávaného vzduchu (toto neplatí pre použitie bez dymovodu).
• Váš spotrebič spustite len vtedy, ak je na varnej doske hrniec, panvica atd'. V opačnom prípade môže teplo spôsobit' deformáciu niektorých častí vášho spotrebiča.
• Varnú dosku vypnite pred tým, ako z nej zložíte hrniec, panvicu a pod.
• Na varnej doske nenechávajte horúci olej. Panvice s horúcim olejom môžu zapríčinit samovznietenie.
• Dávajte pozor na závesy a pri- krývky, kedže by olej pri tepelnej úprave mohol vzbíknut, napr. pri smažení.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Filter mastnoty sa musí vymieňať aspoň raz mesačne. Uhlíkový filter sa musí vymieňať aspoň každé 3 mesiace.
• Spotrebič musí byť čistený v súlade s používatel'skou príručkou. Ak čistenie nebolo vykonané v súlade s používatel'skou príručkou, môže hroziť nebezpečenstvo požiaru.

- Súčasné filtre nenahrádzajte materiálmi, ktoré nie sú ohňovzdorné.

- Používajte len originálne časti odporúčané výrobcom.

- Spotrebič nespúšťajte bez filtra a filtre nevyberajte počas prevádzky spotrebiča.

• V prípade, ak sa na spotrebiči objavia plamene, odpojte spotrebič aj zariadenia určené na varenie od elektrickej siete.
  • V prípade vzniku ohňa zakryte plamene a nikdy nepoužívajte vodné hasiace prístroje.
• Spotrebič odpojte pred každým čistením a v prípade, že ho ne-používate.

- Negativny tlak prostredia by nemal presiahnuť 4 Pa (4 x 10 bar), pokial' je digestor pre elektrickú varnú dosku v prevádzke súčasne so spotrebičmi fungujúcimi na inom type energie.

- V prostredí, kde je tento spotrebič používaný, musia byť výfuky zariadení fungujúcich na palivách, ako je olej alebo plyn, napr. izbové vykurovacie telesá, úplne oddelené alebo tieto zariadenia musia byť hermetického typu.

- Pri montáži dymovodu použite potrubie s priemerom 120 mm alebo 150 mm. Pripojenie cez potrubie musí byť čo najkratšie a mat’ čo najmenej kolien.

Nebezpečenstvo udusenia!

Všetky obaly uchovajte mimo do- sahu detí.

VÝSTRAHA: Prístupné časti sa počas súčasného používania so spotrebičmi na varenie môžu zahriat.

- Výfuk spotrebiča nesmie byť na-pojený na vzduchové potrubia, ktoré obsahujú iný dym.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Vetranie miestnosti môže byt nedostatočné, ak sa digestor pre elektrické varné dosky používa súčasne so zariadeniami využívajúcimi plyn alebo iné palivá (toto sa nevztahuje na zariadenia, ktoré vypúštajú vzduch spät do tej istej miestnosti).
• Predmety položené na spotrebič môžu spadnúť. Na spotrebič neklad'te žiadne predmety.
• Pod spotrebičom neflambujte.

VAROVANIE: Pred inštaláciou digestora odstráňte ochranné fólie.

• Počas prevádzky pod digestorom nikdy nenechávajte vysoké priame plamene.
• Fritézy sa musia počas používania nepretržite monitorovať: prehriaty olej môže vzplanúť.

1.2 Súlad so smernicou o OEEZ a likvidácia vyradeného produktu:

Tento symbol znamená to, že tento výrobok sa na konci jeho životnosti nesmie likvidovat' spolu s iným domácim odpadom.

Použité spotrebiče sa musia odovzdat' na oficiálnych zberných miestach na recykláciu elektrických a elektronických zariadení. Obrátte sa na miestne úrady alebo na predajcu, u ktorého ste si výrobok zakúpili, a informujte sa o umiestnení zberných zariadení. Každá domácnosť zohráva dôležitú úlohu v obnove a recyklácii starých spotrebičov. Správna likvidácia starého spotrebiča pomáha predíst možným negativnym následkom pre životné prostredie a l'udské zdravie.

1.3 Súlad so smernicou RoHS

Výrobok, ktorý ste si zakúpili, vyhovuje smernici EÚ RoHS (2011/65/EÚ). Neobsahuje škodlivé ani zakázané materiály špecifikované v tejto smernici.

1.4 Informácie o balení

Obalové materiály tohto výrobku sú vyrobené z recyklovateľných materiálov v súlade s našimi Národnými environ-mentálnymi predpismi. Baliaci materiál nelikvidujte spolu s domovým odpadom alebo inými druhmi odpadu. Odneste ich na zberné miesto baliaceho materiálu, určené miestnymi úradmi.

2 Všeobecný vzhľad

2.1 Prehl'ad

3 Prevádzka spotrebiča

3.1 Ovládanie spotrebiča

1

2

3

ABCD

KEY FUNKCIE
A: 1. Tlačidlo etapy	Prevádzkuje spotrebič pri prvej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.
B: 2. Tlačidlo etapy	Prevádzkuje spotrebič pri druhej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.
C : 3. Tlačidlo etapy	Prevádzkuje spotrebič pri tretej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.
D : Zapnutie/vypnutie svetla	Stlačením tohto tlačidla môžete osvietiť varnú oblasť. Pre vypnutie lampy stlačte tlačidlo znovu.

3.2 Energeticky efektívne používanie

• Pri používaní spotrebiča, upravte nastavenie rýchlosti podľa intenzity pary a zápachov, z dôvodu šetrenia energie.
• Používajte nízku rýchlost' (1-2) za obvyklých podmienok a vysokú rýchlost' (3) pri intenzívnom zápachu a pary.
• Lampy na odsávači sú umiestnené pre osvetlenie priestoru na varenie.
• Ich používanie na osvetlenie priestoru bude viest' k zbytočným výdavkom energie a k nedostatočnému osvetleniu.

3.3 Používanie digestora

• Váš spotrebič obsahuje motor, ktorý má premenlivú rýchlost.
• Pre lepšiu výkonnost odporúčame používať nízke rýchlosti za normálnych podmienok a vysoké rýchlosti v prípade silných zápachov a intenzívnych výparov.
• Spotrebič môžete spustiť stlačením tlačidla požadovaného nastavenia rýchlosti. (A, B, C)
• Varnú zónu môžete osvetliť stlačením lampy (D).

3 Prevádzka spotrebiča

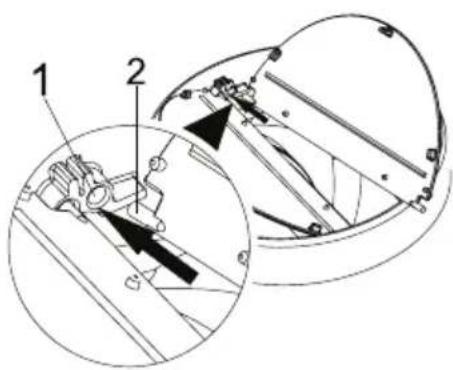

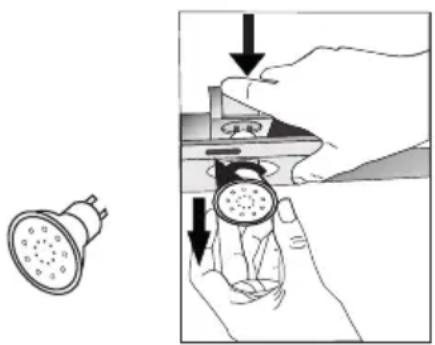

3.4 Výmena žiaroviek

Vykonajte elektrické pripojenie spotrebiča. Váš spotrebič používa bodové LED svetlo 3W. Pri výmene žiaroviek zatlačte držiak smerom dozadu, otočte ho proti smeru hodinových ručičiek a vyber-te ho smerom dole. Použite vyššie uvedenú operá-ciu dozadu a nainštalujte nové žiarovky.

Žiarovka
Výkon žiarovky	3 W
Držiak / zásuvka	GZ 10
Napätie žiarovky	220 - 240 V
Vel'kost'	53 x 50 mm
ILCOS kód	DR/F3-220-240-GZ10-50-53
Svetelný tok	260 lm
Súvisiaca teplota farby	3000 K

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti “F”.

3.5 Prevádzka s komínom

- Para sa odvádza cez komínové po- trubie, ktoré je pripevnené k pripo- jovacej hlave na odsávači pár.

- Priemer komína musí byť rovnaký ako spojovací krúžok. V horizontálnych nastaveniach musí mať potrubie mierny sklon nahor (okolo 10 °), aby mohol vzduch ľahko unikať z miestnosti.

3.6 Prevádzka bez komína

filtruje cez uhlíkový filter a recirkuluje v miestnosti. Uhlíkový filter sa používa, keď nie je možné v dome použiť komín.

• Pri bezprúdovom používaní odstráňte klapky vo vnútri komínového adaptéra.
• Odstráňte tukové filtre. Ak chcete nainštalovať uhlíkový filter, nasadťe filter na úchytky centrovaním na plastový kus na oboch stranách tela ventilátora. Dotiahnite ho otočením doprava alebo dol’ava.
  • Vymeňte tukový filter.

4 Čistenie a údržba

Tukový filter zadržuje častice oleja zo vzduchu. Tukové filtre môžu po opakovanom vyčistení zmenit farbu. To je normálne a nie je potrebná výmena filtrov.

- Potom ho mierne potiahnite a vytiahnite. V opačnom prípade môžete filter ohnúť. Tukové filtre umyte a opláchnite tekutým čistiacim prostriedkom a vráťte tukové filtre do svojich uložení vykonaním vyššie uvedených krokov v opačnom poradí. Tento filter zadržuje častice oleja zo vzduchu.

Tukové filtre môžete umývať v umývačke riadu.

VÝSTRAHA : V prípade normálneho používania vyčistite filter raz za mesiac.

- Spotrebič, ktorý ste si zakúpili, je vhodný pre použitie s uhlíkovými filtrami.

- Umiestnite spodnú časť uhlíkového filtra do skrinky motora.

- Stlačte jazýček uhlíkového filtra a zatlačte ho dopredu a uistite sa, že úchytky uhlíkového filtra sú zasunuté a uzamknuté.

- Uhlíkový filter sa nesmie nikdy umývať.

• Vymeňte uhlíkové filtre raz za 3 mesiace.

- Uhlíkový filter môžete získat' od autorizovaných servisov.

5 Inštalácia spotrebiča

UPOZORNENIE: Pred začatím in- štalácie si prečítajte bezpečnostné pokyny v použivateľskej príručke.

UPOZORNENIE: Neinštalovanie skrutiek a stabilizátorov podľa týchto pokynov môže mať za následok úraz elektrickým prúdom.

Ak chcete nainštalovať odsávač pár, kontaktujte najbližšiu autorizovanú službu.

Zákazník je zodpovedný za prípravu umiestnenia a elektrickej inštalácie odsávača pár.

5.1 Pozícia spotrebiča

• Pred zmontovaním zvážte vzdialenost' medzi sporákom a odsávačom. Táto vzdialenost' musí byť aspoň 65 cm.
• U plynových sporákov sa musí merat' vzdialenost' od povrchu mriežky,
• Pre elektrické sporáky od povrchu skla.

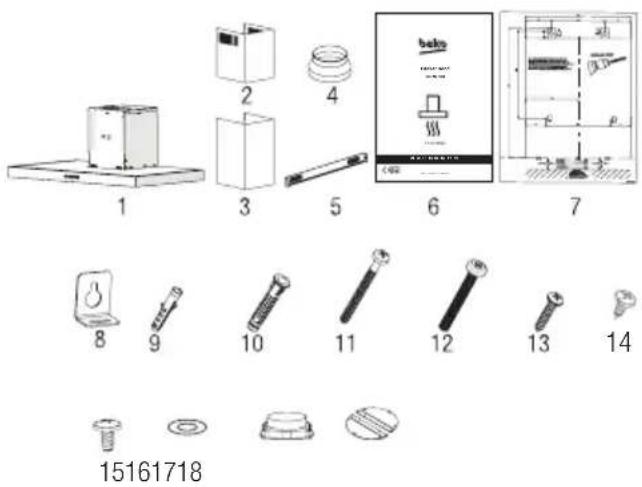

5.2 Inštalačné príslušenstvo

1. Výrobok
2. Vnútorný dymovod
3. Vonkajší dymovod
4. Plastový komínový adaptér ∅150/120 mm
5. Komínová prípojová doska
6. Návod na použitie
7. Rozmery zostavy
8. 6x Závesné dosky
9. 6x ∅6mm Plastová hmoždinka
10. 3x ∅10mm Plastová hmoždinka
11. 3x 5.5x60 Skrutka pre upevnenie na stenu
12. 2x M5x35 Skrutka na pripojenie závesnej dosky
13. 6x 3.9x22 Skrutka na pripojenie komínovej dosky
14. 2x 3,5x9,5 Skrutka na pripojenie komínovej dosky
15. 2X slepá skrutka 3,5 x 9,5
16. Plastový adaptér (štvorcový na okrúhly)
17. Spätný ventil
18. Vzduchová clona
19. Plastový adaptér (odvádzač vzduchu)
    Informácie potrebné pre miesto vhodné miesto na inštaláciu odsávača pár, sú uvedené nižšie.

5 Inštalácia spotrebiča

5.3 Inštalácia spotrebiča na stenu

Stena musí byť plochý, rovný a musí mať dosta- točnú nosnosť.

Híbka navítaných otvorov musí byť v súlade s dížkou skrutiek.

Dodané skrutky a hmoždinky sú vhodné pre tehlové steny. Pri ostatných stavebných materiáloch (napr. sadrokartón, doska, pórobetón) sa použijú vhodné upevňovacie hmoždinky a matice.

(Obrázok č. 1)

VÝSTRAHA : Pred vřtaním sa uisti- te, že v tesnej blízkosti miest vřtania nie sú rozvody elektriny, plynu alebo vody.

Nakreslite strednú čiaru od stropu kolmo na dolný okraj odsávača.

Namontujte schému montáže na stenu. Pokial' ide o body A a B, berte ako referenciu maximálne rozmery odsávača pár a vyvítajte body A a B, ktoré ste označili vrtákom ∅6mm, a vložte ∅6mm plastové hmoždinky. Nainštalujte spojovaciu dosku pre odvod pár k stene pomocou 2 kusov skrutiek 3,9x22 (Obrázok č. 2).

Ak chcete namontovať telo odsávača pár, vyvítajte body C, D, E uvedené na inštalačnej šablóne pomocou ∅10mm vrtáka a do týchto bodov vložte plastové hmoždinky ∅10mm ( Obrázok č. 2 ).

Namontujte 2 kusy upevňovacích skrutiek 5,5 x 60 do bodov C a D s vôlou 5 mm medzi hlavou skrutky a stenou (Obrázok č. 2).

Namontujte dva kusy závesných dosiek na telo odsávača pomocou montážnych skrutiek M5x35 (Obrázok č. 2).

5 Inštalácia spotrebiča

Zaistite odsávač pár pomocou skrutky 5,5 x 60 k stene cez montážny otvor na vnútornej strane spotrebiča (Obrázok č. 3).

Ak sa chystáte použit' ∅ 120/150 mm plastový komínový adaptér, pripojte jeden koniec rúrky k tomuto adaptéru, ak ho nebudete používať, k priamemu výstupu na produkte. Pripojte druhý koniec rúry k vášmu komínu. Skontrolujte, či sú tieto dve spoje dostatočne pevné, aby sa nevysunuli, ked' bude prístroj prevádzkovaný na plný výkon. Skontrolujte, či klapky vo vnútri komína fungujú, ak sú utiahnuté svorkami. Pripojte potrubie komínového vývodu mimo adaptér (Obrázok 5/a). Ak je spojovací kanál namontovaný vo vnútri adaptéra, nesmie dôjsť k nasávaniu vzduchu, pretože komínová klapka, ktorá bráni spätnému toku vzduchu, zostane zatvorená (Obrázok 5/b). Dĺžka spojení rúr, ako aj počet kolien musí byť čo najmenší.

A: Výstupná rúra pre komín

B: Spätné klapky

Ked' sú ventily zatvorené, potom prístroj nefunguje a zabraňuje vniknutiu vonkajšieho pachu a prachu.

5 Inštalácia spotrebiča

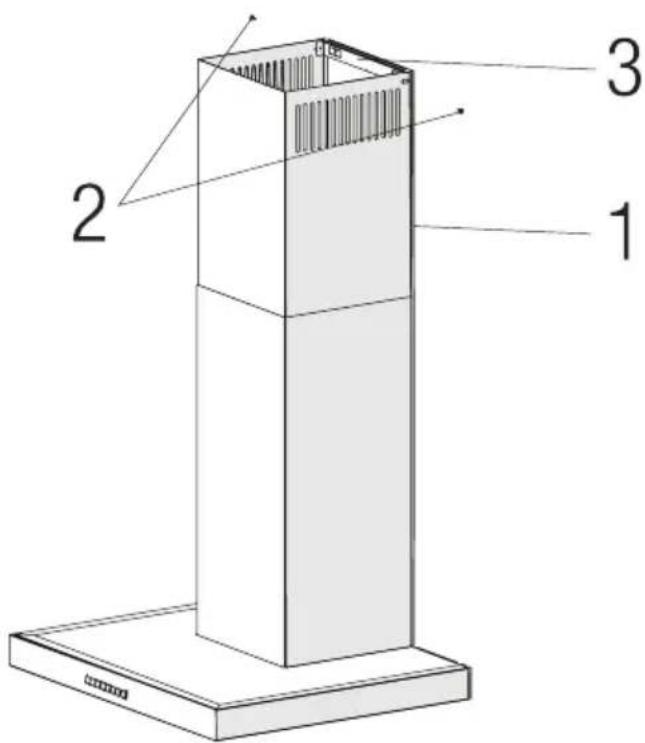

5.5 Inštalácia odsávača do komína

Pred začatím inštalácie komína vykonajte elektrické pripojenie odsávača pár. Nasuňte komínové platne okolo tela odsávača.

Nainštalujte komínovú platňu na platňu na upevnenie komína, ktorá je pripevnená k stene z jej horných vonkajších okrajov (Obrázok č. 7).

1. Vnútorný dymovod
2. 3.5x9.5 skrutka
3. Komínová prípojová platňa

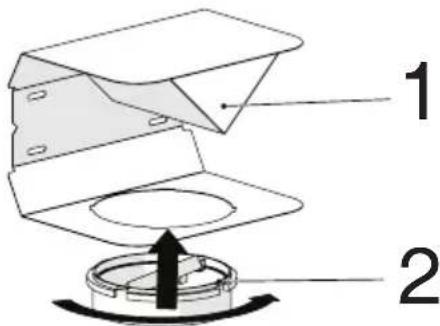

5.6 Inštalácia vzduchovej clony

Počas používania s uhlíkovým filtrom sa so zariadením dodáva vzduchová clona s cielom opätovne uvolníť vzduch, ktorý sa čistí uhlíkovým filtrom, z perforovaného otvoru umiestneného na komíne. Zostavte usmerňovač vzduchu ako je uvedené nižšie.

(Obrázok č. 8)

Uprostred dosky na pripojenie komína sa nachá-dza jazýček. Umiestnite stredný bod tejto úchyt-ky na čiaru, ktorá je nakreslená kolmo na stenu. Zarovnajte vodorovne a označte otvory, na ktoré sa pripojovacia platňa pripevní pomocou pera (Obrázok 8/A, B).

Vyvítajte označené body vrtákom ∅6mm a do vy-vríaných otvorov vložte dve plastové hmoždinky ∅6mm (Obrázok 8/A, B).

Dosku na pripojenie komína pripevnite na stenu pomocou skrutiek 3,9x22 (Obrázok 8/A, B).

Pri montáži vzduchového usmerňovača vyvítajte body C, D, E, F s vrtákom ∅6 mm a plastovými hmoždinkami ∅6 mm (obrázok 8).

(Obrázok č. 9)

1. Vzduchová clona
2. Plastový komín

Pripojte plastový komínový adaptér, ktorý je súčastou balenia, v smere k usmerňovača vzduchu. Adaptér komína zaistite jeho otočením v smere šípky (Obrázok 9).

5 Inštalácia spotrebiča

Zostavte skupinu usmerňovačov vzduchu s 3,9 x 22 skrutkami z bodov C, D, E, F, ktoré ste už pri-pravili (obrázok č. 8).

Zostavte telo odsávača (Obrázok č. 1).

1. Hliníková výstupná trubica vzduchu Vytvorte zostavu potrubia na výstup vzduchu (Obrázok č. 11).

Zvraty a ohyby hliníkovej rúry budú mať za následok zníženie výkonu nasávania vzduchu, vyhnite sa používaniu krútení a ohýbaní, ako je to len možné.

Namontujt komínovú dosku odsávača pár (Obrázok č. 7).

6 Riešenie problémov

Riešenie problémov Dôvod Pomoc
Produkt nefunguje. Skontrolujte	poistky. Vaša poistka môže byť vybitá, sfunkčnite ju.
Produkt nefunguje. Skontrolujte	elektrické pripojenie. Sieťové napätie	má byť medzi 220-240 V.
Produkt nefunguje. Skontrolujte	elektrické pripojenie. Skontrolujte, či	fungujú ostatné výrobky v kuchyni.
Lampa osvetlenia nefunguje.	Skontrolujte elektrické pripojenie. Sieťové napätie má byť medzi 220-240 V.
Lampa osvetlenia nefunguje.	Skontrolujte spínač lampy. Spínač lampy	musí byť v polohe "zapnuté".
Lampa osvetlenia nefunguje.	Skontrolujte lampu. Lampy produktu nesmú byť chybné.
Prívod vzduchu do výrobku je slabý.	Skontrolujte hliníkový filter. Hliníkový	filter na olej za obvyklého používania je potrebné vyčistiť aspoň raz za mesiac.
Prívod vzduchu do výrobku je slabý.	Skontrolujte kryt vzduchovodu. Vzduchovod musí byť v polohe "zapnuté".
Prívod vzduchu do výrobku je slabý.	Skontrolujte uhlíkový filter. Pri výrob	koch s uhlíkovými filtrami filter obvykle wymieňajte každé 3 mesiace.

Arçelik A.Ş.

Karaağaç Caddesi No: 2-6, 34445,
