BHCB61632XH - Kapaku BEKO - Manual falas për përdoruesin

Lloji i produktit	Kapuç i integruar
Marka	Beko
Modeli	BHCB61632XH
Lloji i instalimit	I integruar (nën kabinet)
Gjerësia	60 cm
Pesha	Përafërsisht 10 kg
Furnizimi me energji	220-240 V, 50 Hz
Fuqia e motorit	150 W
Kapaciteti maksimal i nxjerrjes	650 m³/h
Niveli i zhurmës (maks.)	65 dB(A)
Numri i shpejtësive	3
Ndriçimi	LED, 2 x 1.5 W
Filtri i yndyrës	Alumini, i larë
Filtri i karbonit (opsional)	Po, për modalitetin e riqarkullimit
Komandimi	Rrëshqitës ose butona
Diametri i daljes së ajrit	150 mm
Klasa e efikasitetit energjetik	A
Karakteristikat e sigurisë	Ndërprerja termike, fikja automatike
Pjesë këmbimi të disponueshme	Filtri i yndyrës, filtri i karbonit, llamba LED
Indeksi i riparueshmërisë	7.5 / 10 (vlerësim)

Pyetjet më të shpeshta - BHCB61632XH BEKO

Si ta instaloj kapuçin Beko BHCB61632XH?

Instalimi duhet të bëhet nga një profesionist i kualifikuar. Sigurohuni që kapuçi të jetë montuar mirë nën kabinet në një lartësi minimale 65 cm mbi sobë. Ndiqni udhëzimet në manual për lidhjen elektrike dhe kanalizimin.

Sa shpesh duhet ta pastroj filtrin e yndyrës?

Pastroni filtrin e yndyrës prej alumini çdo muaj për performancë optimale. Mund ta lani në pjatalarëse ose me dorë me ujë të ngrohtë dhe sapun. Rinstaloni vetëm kur të jetë tharë plotësisht.

Si ta zëvendësoj filtrin e karbonit?

Filtri i karbonit përdoret në modalitetin e riqarkullimit. Duhet të zëvendësohet çdo 3-6 muaj, ose kur treguesi (nëse ka) ndizet. Hyni nga poshtë kapuçit, hiqni filtrin e vjetër dhe futni të riun në mënyrë të sigurt.

Çfarë lloj ndriçimi përdor kapuçi?

Kapuçi është i pajisur me drita LED (2 x 1.5 W). LED-të janë efikase në energji dhe jetëgjatë. Nëse një llambë dështon, kontaktoni shërbimin Beko për zëvendësim.

Pse kapuçi im është i zhurmshëm?

Zhurma e tepërt mund të jetë për shkak të filtrave të lirshëm, kanalit të bllokuar ose problemeve të instalimit. Kontrolloni që filtri i yndyrës të jetë i instaluar dhe i pastër. Sigurohuni që kanali të mos jetë i penguar. Nëse zhurma vazhdon, kontaktoni shërbimin.

A mund të përdoret kapuçi në modalitetin e riqarkullimit?

Po, BHCB61632XH mund të përdoret në modalitetin e riqarkullimit me një filtër karboni opsional. Në këtë modalitet, ajri filtrohet dhe kthehet në kuzhinë. Nuk kërkohet kanalizim.

Si ta rregulloj shpejtësinë e ventilatorit?

Përdorni komandat (rrëshqitës ose butona) për të zgjedhur midis 3 shpejtësive. Shpejtësia 1 është për gatim të ulët, shpejtësia 2 për të moderuar dhe shpejtësia 3 për nxehtësi të lartë ose erëra të forta.

Ku mund të gjej pjesë këmbimi për kapuçin tim?

Pjesët autentike të këmbimit si filtrat e yndyrës, filtrat e karbonit dhe llambat LED mund të blihen nga tregtarët e autorizuar Beko ose dyqanet online të pjesëve. Përdorni numrin e modelit BHCB61632XH për të siguruar përputhshmëri.

Cila është klasa e efikasitetit energjetik të këtij kapuçi?

Beko BHCB61632XH është vlerësuar me klasë energjie A, që do të thotë se është efikas në energji me konsum të ulët të energjisë. Kjo ndihmon në uljen e faturave të energjisë elektrike dhe ndikimit mjedisor.

A ka kapuçi një kohëmatës të fikjes automatike?

Po, ky model përfshin një funksion kohëmatës të fikjes automatike që fiket kapuçin automatikisht pas një kohe të caktuar (p.sh., 10 minuta). Referojuni manualit për të aktivizuar këtë veçori.

MANUAL I PËRDORUESIT BHCB61632XH BEKO

Ju lutemi lexoni në fillim këtë manual përdorimi!

I dashur klient i çmuar,

Faleminderit që keni zgjedhur këtë pajisje Beko. Ne shpresojmë që të merrni rezultatet më të mira nga pajisja juaj, e cila është prodhuar me cilësi të lartë dhe me një teknologji të nivelit më të lartë. Për këtë arsye, lexoni me kujdes të gjithë këtë manual përdorimi dhe të gjitha dokumentet e tjera shoqëruese përpara se të përdorni këtë pajisje dhe mbajeni atë si referencë për ta përdorur në të ardhmen. Nëse ia jepni dikujt tjetër këtë pajisje, jepini edhe manualin e përdorimit. Ndiqni udhëzimet duke treguar vëmendje për të gjitha informacionet dhe paralajmërimet në manualin e përdorimit.

Mos harroni se ky manual përdorimi mund të jetë i vlefshëm edhe për modele të tjera. Diferencat mes modeleve përshkruhen në mënyrë të qartë në manual.

Kuptimet e simboleve

Simbolet e mëposhtme përdoren në pjesë të ndryshme të këtij manuali përdorimi:

Informacione të rëndësishme dhe sugjerime të dobishme për përdorimin.

PARALAJMËRIM: Paralajmërime për situata të rrezikshme në lidhje me sigurinë e jetës dhe të pronës.

PARALAJMËRIM: Paralajmërim për rrezikun e zjarrit.

PARALAJMËRIM: Paralajmërim për goditje elektrike.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

1.1 Siguria e përgjithshme

Udhëzime të rëndësishme për sigurinë. Lexojini me kujdes dhe mbajini për referencë në të ardhmen. Në këtë pjesë përfshihen udhëzimet për sigurinë që do t'ju ndihmojnë të mbroheni nga rreziku i zjarrit, goditjes elektrike, ekspozimit ndaj rrjedhjeve të energjisë së mikrovalëve, lëndimeve personale ose dëmtimeve të pronës. Mosrespektimi i këtyre udhëzimeve do ta bëjë të pavlefshme garancinë.

- Produktet Beko janë në përputhje me standardet përkatëse të sigurisë; për këtë arsye, në rast dëmtimi të pajisjes ose të kabllos elektrike, ajo duhet të riparohet ose të zëvendësohet nga shitësi, qendra e shërbimit ose një specialist dhe shërbim i autorizuar i ngjashëm për të shmangur çdo rrezik. Riparimet e gabuara ose të pakualifikuara mund të jenë të rrezikshme dhe të shkaktojnë rrezik për përdoruesin.

- Kjo pajisje është planifikuar të përdoret në shtëpi dhe në aktivitete të ngjashme si p.sh.:

• Zonat e kuzhinës së personelit në dyqane, zyra dhe ambiente të tjera pune;
  – Shtëpi në ferma
• Nga klientët në hotele dhe ambiente të tjera banimi;
• Ambiente të tipit të moteleve.

- Përdoreni këtë pajisje vetëm për qëllimin e planifikuar siç përsh-kruhet në këtë manual.

- Prodhuesi nuk mund të mbajë përgjegjësi për dëmtimet që shkaktohen nga instalimi i gabuar ose keqpërdorimi i produktit.

- Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e lart dhe personat me aftësi më të ulëta fizike, ndjesore ose mendore ose me mungesë përvoje dhe njohurish nëse u janë dhënë udhëzime ose janë monitoruar në lidhje me përdorimin e pajisjes në një mënyrë të sigurt dhe i kuptojnë rreziqet që përfshihen.

- Fëmijët nuk duhet të lejohen që të luajnë me pajisjen. Pastrimi dhe mirëmbajtja e përdoruesit

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

nuk duhet bërë nga fëmijë pa mbikëqyrje.

• Distanca minimale mes sipër-faqes mbështetëse për enët e gatimit në vatrën e gatimit dhe pjesës më të poshtme të produktit tuaj duhet të jetë të paktën 65 cm.
• Nëse udhëzimet për instalimin për vatrën e gazit specifikojnë një distancë më të madhe, kjo duhet të merret parasysh.
• Sigurohuni që furnizimi me energji nga rrjeti elektrik është në përputhje me informacionet e dhëna në tabelën e karakteristikave të pajisjes.
• Mos e përdorni asnjëherë pajisjen nëse kabilloja elektrike ose vetë pajisja është e dëmtuar.
• Parandaloni dëmtimin e kabllos elektrike duke mos e shtypur, përkulur ose prekur në cepa të mprehtë. Mbajeni kabllon elektrike larg nga sipërfaqet e nxehta dhe flakët e pambrojtura.
• Përdoreni pajisjen vetëm me një prizë me tokëzim.

PARALAJMËRIM: Mos e lidhni pajisjen me rrjetin elektrik deri sa instalimi të ketë përfunduar plotësisht.

• Vendoseni pajisjen në një mënyrë të tillë që spina të jetë gjithmonë lehtësisht e arritshme.
• Mos i prekni llambat nëse janë përdorur për një kohë të gjatë. Ato mund t'ju djegin duart nëse nxehen.
• Ndiqni rregullat e përcaktuara nga autoritetet kompetente për shkarkimin e ajrit të papastër (ky paralajmërim nuk është i vlefshëm për përdorim pa tuba).
• Përdoreni pajisjen pasi të vendosni një tenxhere, tigan etj. në vatrën e gatimit. Në rast të kundërt, nxehtësia e lartë mund të shkaktojë deformime në disa pjesë të produktit tuaj.
• Fikeni vatrën e gatimit para se ta hiqni tenxheren, tiganin etj. nga ajo.
• Mos lini vaj të nxehtë që vatrën e gatimit. Tiganët me vaj të nxehtë mund të marrin zjarr.
• Tregoni kujdes ndaj perdeve dhe mbulesave pasi vaji mund të marrë zjarr gjatë gatimit të ushqimeve si p.sh. patateve të skuqura.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

• Filtri i yndyrës duhet të ndërrohet të paktën çdo muaj. Filtri i karbonit duhet të ndërrohet të pakten çdo 3 muaj.
• Produkti duhet të pastrohet në përputhje me manualin e për-dorimit. Nëse pastrimi nuk kryhet në përputhje me manualin e për-dorimit, ekziston rreziku i zjarrit.
• Mos përdorni materiale filtrimi që nuk janë rezistente ndaj zjarrit në vend të filtrit aktual.
• Përdorni vetëm pjesë originale ose pjesë të rekomanduara nga prodhuesi.
• Mos e përdorni produktin pa filtrin dhe mos i hiqni filtrat kur produkti është në përdorim.
• Në rast se ndizen flakë, shkëputeni produktin nga rrjeti elektrik dhe pajisjet e gatimit.
• Në rast se ndizen flakë, mbulojini flakët dhe mos përdorni asn-jëherë ujë për fikjen e tyre.
• Hiqeni pajisjen nga priza para pastrimit dhe kur pajisja nuk është në përdorim.
• Presioni negativ në ambient nuk duhet të kalojë 4 Pa (4 x 10 bar) kur përdoren njëkohësisht aspir-

atori për vatrat elektrike dhe pajisje që funksionojnë me një lloj tjetër energjie.

• Në ambientin ku përdoret pajisja, ajri i shkarkimit i pajisjeve që punojnë me karburant ose gaz, si p.sh. ngrohësit e dhomës, duhet të izolohet në mënyrë absolute ose pajisja duhet të jetë e tipit hermetik.
• Kur lidhni tubat, përdorni tuba me diametër 120 ose 150 mm. Lidhja e tubave duhet të jetë sa më e shkurtër dhe me sa më pak bërryla.

Rrezik mbytje! Mbajini të gjitha materialet e paketimit larg fëmi-jëve.

KUJDES: Pjesët e arritshme mund të jenë të nxehta kur përdoren me pajisjet e gatimit.

- Shkarkimi i produktit nuk duhet të lidhet me kanale ajri që përf-shijnë tymra të tjerë.

- Ajrimi në dhomë mund të mos jetë i mjaftueshëm kur aspiratori për vatrën elektrike përdoret në të njëjtën kohë me pajisje që funksionojnë me gaz ose karburante të tjera (kjo mund të mos

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

jetë e vlefshme për pajisjet që e nxjerrin ajrin përsëri vetëm në dhomë).

• Objektet e vendosura mbi produkt mund të bien. Mos vendosni objekte mbi produkt.
• Mos ndizni flakë gjatë gatimit nën produkt.

PARALAJMËRIM: Para se të in- staloni aspiratorin, hiqni shtresat mbrojtëse.

• Mos lini asnjëherë flakë të hapura të larta nën aspirator kur ai është në funksionim.
• Fritezat duhet të monitorohen vazhdimisht gjatë përdorimit: vaji i nxehur shumë mund të shpërthejë në flakë.

1.2 Përputhja me direktivën WEEE dhe hedhja e produktit pas përdorimit

Ky produkt është në përputhje me direktivën WEEE të BE-së (2012/19/EU). Ky produkt ka një simbol klasifikimi për pajisjet e përdorura elektrike dhe elektronike (WEEE).

Ky simbol tregon se ky produkt nuk duhet të hidhet me mbeturinat e tjera të shtëpisë në fund të kohëzgjatjes së shërbimit. Pajisja e përdorura duhet të kthehet te pika zyrtare e grumbullimit për riciklimin e pajisjeve elektrike dhe elektronike. Për t'i gjetur këto sisteme grumbullimi, kontaktoni me autoritetet lokale ose me shitësin ku e keni

blerë produktin. Çdo shtëpi ka një rol të rëndësishëm në rikuperimin dhe riciklimin e pajisjeve të vjetra. Hedhja e pajisjes së përdorur në mënyrën e duhur ndihmon për të parandaluar pasoja të mundshme negative për mjedisin dhe shëndetin e njeriut.

1.3 Përputhja me direktivën RoHS

Produkti që keni blerë është në përputhje me direktivën RoHS të BE-së (2011/65/EU). Nuk përmban materiale të dëmshme dhe të ndaluara të specifikuara në direktivë.

1.4 Informacionet për paketimin

Materialet e paketimit të produktit janë prodhuar nga materiale të riciklueshme në përputhje me rregulloret tona kombëtare për mjedisin. Mos i hidhni materialet e paketimit bashkë me mbeturinat e shtëpisë ose mbeturina të tjera. Dërgojini ato te pikat e grumbullimit të materialeve të paketimit të përcaktuara nga autoritetet lokale.

2 Pamja e përgjithshme

2.1 Përmbledhje

1. Oxhaku i brendshëm
2. Oxhaku i jashtëm
3. Paneli i kontrollit
4. Filtrat anti-yndyrë prej alumini
5. Ndriçuesi i sobës

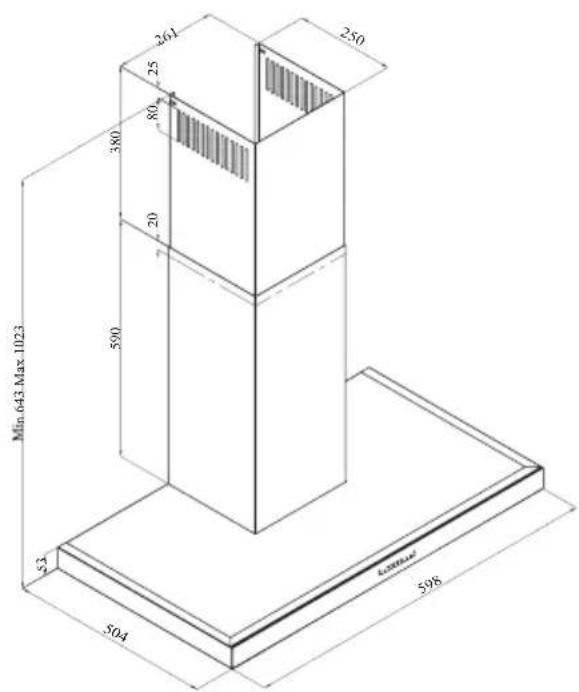

2.2 Të dhëna teknike

Modeli	BHCB 61632 XH
Voltazhi	220-240V ~ 50 Hz
Fuqia e llambës	2 x 3 W
Fuqia e motorit	210 W
Sasia e thithjes – 3. Niveli	599 m3/h
Klasa e izolimit të motorit	Clasa F
Klasa e izolimit	Klasa I

3 Përdorimi i pajisjes

BUTONI FUNKSIONI
A : 1. Butoni i fazës	Operon pajisjen në shpejtësinë e 1-rë. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekrani i fazës së shpejtësisë fiket.
B : 2. Butoni i fazës	Operon pajisjen në shpejtësinë e 2-të. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekrani i fazës së shpejtësisë fiket.
C : 3. Butoni i fazës	Operon pajisjen në shpejtësinë e 3-të. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekrani i fazës së shpejtësisë fiket.
D : Drita ndezur / fikur	Mund të ndriçoni sipërfaqen e gatimit duke shtypur këtë buton. Rishtypni butonin për të fikur llambën.

3.2 Përdorim efikas i energjisë për sa i përket kursimit të energjisë Përdorimi

• Kur përdorni pajisjen, rregulloni parametrat e shpejtësisë në përputhje me intensitetin e avullit dhe të aromës, në mënyrë që të kurseni energji.
• Përdorni shpejtësitë e ulëta (1-2) në kushte normale, dhe shpejtësinë e lartë (3) kur ka aroma të forta dhe avull.
• Llambat në aspirator janë vendosur për të ndriçuar sipërfaqen e gatimit.
• Përdorimi i tyre për të ndriçuar ambientin do të shkaktojë shpenzim të panevojshëm të energjisë dhe ndriçim të pamjaftueshëm.

3.3 Udhëzimete përdorimit

• Pajisja juaj ka një motor me shpejtësi të ndryshme.
• Për një performancë më të mirë, rekomandojmë të përdorni shpejtësitë e ulëta në kushte normale dhe shpejtësitë e larta në rastin kur ka aroma të forta dhe shumë avull.
• Mund ta ndizni pajisjen duke shtypur butonin e parametrit të shpejtësisë së dëshiruar. (A, B, C)
• Mund të ndriçoni sipërfaqen e gatimit duke shtypur llambën (D).

3 Përdorimi i pajisjes

3.4 Ndërrimi i Ilambës

Bëni lidhjet elektrike të pajisjes. Pajisja juaj përdor llambë spot LED 3W. Për të ndërruar llambat, shtypeni poshtë mbajtësen nga prapa, rrotullojeni në drejtim të kundërt me akrepat e orës dhe tërhiqeni poshtë. Kryeni të njëjtat veprime nga ana e kundërt për të montuar llambat e reja.

Llamba
Fuqia e llambës	3 W
Mbajtësja / Foleja	GZ 10
Voltazhi i llambës	220 - 240 V
Madhësia	53 x 50 mm
Kodi ILCOS	DR/F3-220-240-GZ10-50-53
Fluksi ndriçues 260 lm
Temperatura e ngjyrës përkatëse	3000 K

Ky produkt përmban një burim ndriçimi të klasës së efikasitetit energjetik “F”.

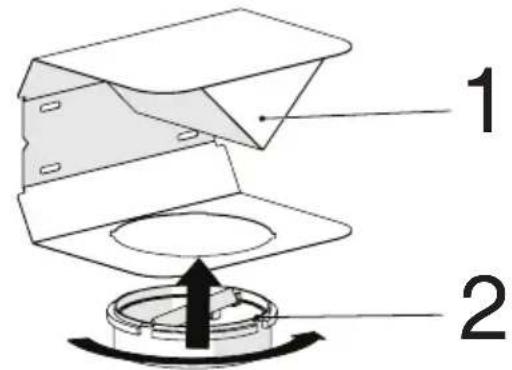

3.5 Përdorimi me oxhak

nëpërmjet tubit të oxhakut, i cili është mbërthyer te koka bashkuese në aspirator.

- Diametri i tubit të oxhakut duhet të jetë i njëjtë me unazën bashkuese. Kur është i vendosur

horizontalisht, tubi duhet të ketë një pjerrësi pakëz të ngritur (rreth 10°) në mënyrë që ajri të dalë lehtë nga dhoma.

3.6 Përdorimi pa oxhak

nëpërmjet filtrit prej karboni dhe riqarkullohet në dhomë. Filtri prej karboni për- doret kur është e pamundur të përdoret një oxhak në shtëpi.

- Në përdorimin pa oxhak, hiqni fletët brenda reduktorit të oxhakut.

- Hiqni filtrin anti-yndyrë. Për të montuar filtrin prej karboni, puthiteni filtrin te gjuhëzat duke e e vënë në qendër të pjesës plastike në lidhje me të dyja anët e trupit të ventilatorit. Shtrëngojeni duke e rrotulluar djathtas ose majtas.

- Rivendosni filtrin anti-yndyrë prej alumini.

4 Pastrimi dhe mirëmbajtja

Para pastrimit dhe mirëmbajtjes, hiqni produktin nga priza ose fikni çelësin.

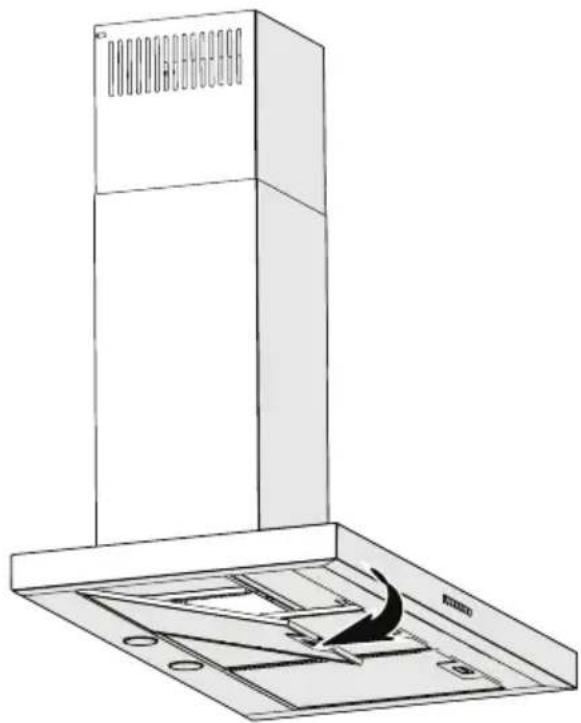

4.1 Pastrimi i filtrave anti-yndyrë prej alumini

Filtri anti-yndyrë prej alumini mbledh grimcat e yndyrërave që janë në ajër. Filtrat prej alumini mund të ndryshojnë ngjyrë kur lahen disa herë. Kjo është normale dhe nuk ka nevojë t'i ndërroni filtrat tuaj.

• Shtyni para mbërtheckën e filtrit anti-yndyrë prej alumini.
• Pastaj tërhiqeni pak poshtë dhe nxirreni jashtë filtrin. Në të kundërt, mund ta shtrembëroni filtrin. Lani dhe shpëlani filtrat anti-yndyrë prej alumini me detergjent të lëngshëm dhe rivendosni filtrat anti-yndyrë prej alumini në foletë e tyre duke ndjekur hapat e specifikuar më sipër në radhën e kundërt. Këta filtra anti-yndyrë prej alumini përdoren për të mbledhur grimcat e yndyrërave që janë në ajër.

Gjithashtu, mund t'i lani filtrat anti-yndyrë prej alumini në pjatalarëse.

KUJDES: Në rast përdorimi normal, pastrojeni filtrin anti-yndyrë prej alumini një herë në muaj.

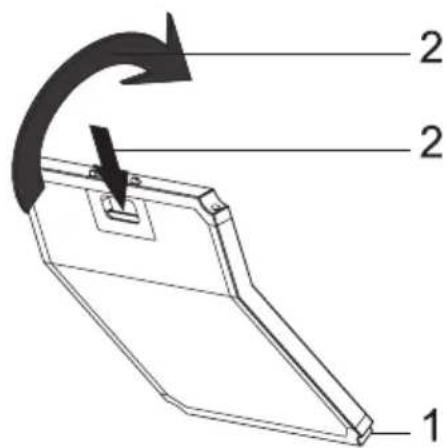

4.2 Ndërrimi i filtrave prej karboni

• Pajisja që keni blerë është e përshtatshme për t'u përdorur me filtra karboni.
  • Hiqni filtrat anti-yndyrë prej alumini.

- Vendoseni pjesën e poshtme të filtrit prej karboni në kabinën e motorit.

• Shtypni mbërtheckën e filtrit të karbonit dhe shtyjeni përpara e sigurohuni që gjuhëzat e filtrit të karbonit të lëvizin dhe të bblokohen.
• Montoni filtrat anti-yndyrë prej alumini.

KUJDES

• Filtri prej karboni nuk duhet të lahet kurrë.
• Ndërrojini filtrat prej karboni një herë në 3 muaj.
• Mund ta gjeni filtrin prej karboni te serviset e autorizuara.

KUJDES: Para se të filloni montimin, lexoni informacionet për sigurinë në Manualin e Përdorimit.

KUJDES: Nëse pajisja nuk montohet me vida dhe bulona në përputhje me këto udhëzime, kjo mund të rezultojë në goditje elektrike.

Për montimin e aspiratorit, ju lutemi kontaktoni Servisin e Autorizuar më të afërt.

Eështë përgjegjësia e klientit të përgatitë vendndodhjen dhe montimin elektrik të aspiratorit.

5.1 Pozicioni i pajisjes

• Distanca midis sobës dhe aspiratorit të kuzhinës duhet të merret parasysh para montimit. Distanca duhet të jetë 65 cm.
• Distanca duhet matur nga sipërfaqja e skarës për sobat me gaz,
• Nga sipërfaqja e xhamit për sobat elektrike.

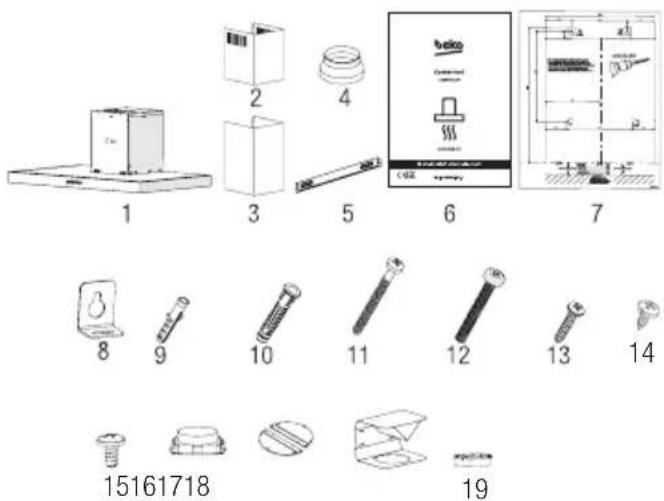

5.2 Aksesorët e montimit

1. Produkti
2. Oxhaku i brendshëm
3. Oxhaku i jashtëm
4. Reduktori i oxhakut ∅150/120mm
5. Pllaka bashkuese e oxhakut
6. Manuali i përdorimit
7. Shablloni i montimit
8. 6x pllakëza mbajtëse
9. 6x ∅6mm upa plastike
10. 3x upa plastike ∅10mm
11. 3x vida muri 5.5x60
12. 2x vida për pllakëzat mbajtëse M5x35
13. 6x vida për pllakën bashkuese të oxhakut 3.9x22
14. Vidë për pllakë lidhëse oxhaku 2x 3,5x9,5
15. Vidë pa kokë 2x 3,5X9,5
16. Adaptor plastik (nga katror në i rrumbullakët)
17. Valvul me një drejtim
18. Deflektor ajri
19. Adaptor plastik (devijues ajri)

Informacionet që nevojiten për ta bërë vendin të përshtatshëm për montimin e aspiratorit jepen më poshtë.

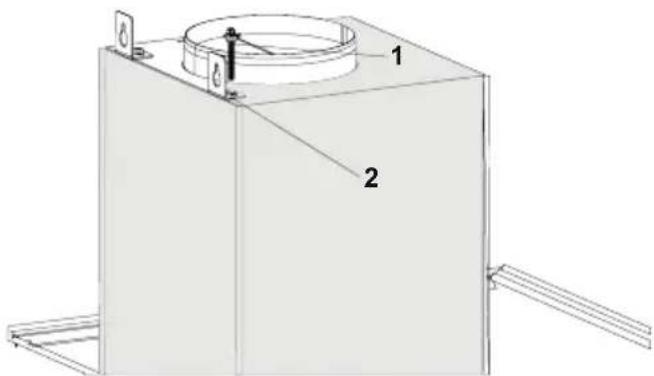

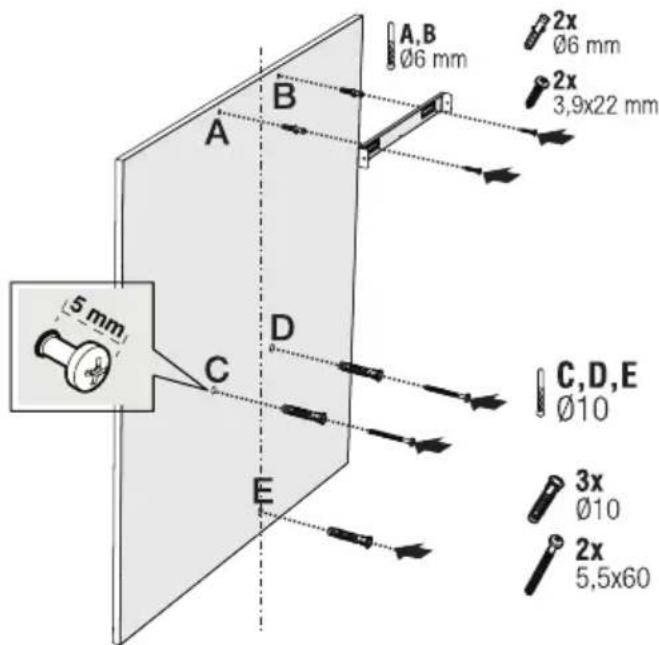

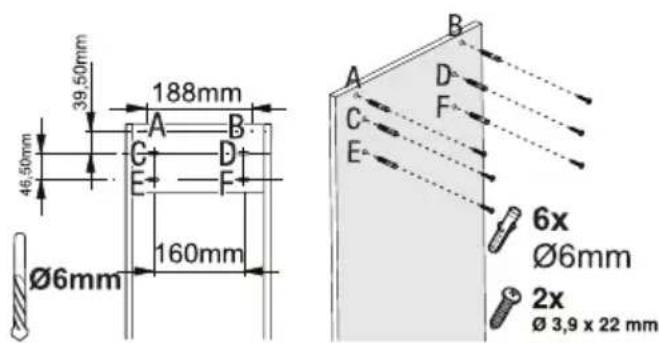

5.3 Montimi në mur

Muri duhet të jetë i sheshtë, i drejtë dhe të ketë aftësi mbajtëse të mjaftueshme.

Thellësia e vrimave që do të shpohen duhet të përputhet me gjatësinë e bulonave.

Bulonat dhe upat e siguruara janë të përshtatshme për muret me tulla. Për materiale të tjera ndërtimi (p.sh. karton gips, veshje metalike, beton poroz), duhen përdorur upa dhe vida të përshtatshme.

(Figura 1)

KUJDES: Para se të hapni vrimat, sigurohuni që pranë vendit ku do të shponi me trapan të mos ketë tuba korrenti, gazi ose uji.

Vizatoni një vijë në mes të vendndodhjes së aspiratorit nga tavani pingul me skajin e poshtëm të aspiratorit.

Fiksojeni shabllonin e montimit në mur. Për pikat A dhe B, merrni si referim përmasat maksimale të aspiratorit, dhe hapni vrima te pikat A dhe B që keni shënuar, me punto ∅6mm, dhe futni duke i goditur lehtë upat plastike ∅6mm. Fiksoni në mur pllakën bashkuese të oxhakut me 2 vidat 3,9x22 (Figura 2).

Për të montuar trupin e aspiratorit, hapni vrima te pikat C,D,E të specifikuara në shabllonin e montimit me punto ∅10mm dhe futni në këto vrima duke i goditur lehtë upat plastike ∅10mm (Figura 2).

Montoni 2 vida montimi 5.5x60 te pikat C dhe D duke lënë një hapësirë 5 mm midis kokës së vidës dhe murit (Figura 2).

Montoni dy pllakëza mbajtëse te trupi i aspiratorit me vida montimi M5x35 (Figura 2).

Mbajeni aspiratorin e kuzhinës te trupi i tij dhe vendoseni te vidat e montimit në mur dhe shtrëngojini vidat (Figura 3).

Fiksojeni aspiratorin e kuzhinës në mur me një vidë 5.5x60 nga vrima e montimit që gjenden në anën e brendshme të pajisjes (Figura 3).

Nëse do të përdorni reduktorin plastik të oxhakut ∅ 120/150 mm, lidheni njërin skaj të tubit me këtë reduktor, nëse nuk do ta përdorni, drejtpërdrejt te gryka dalëse e produktit. Lidheni anën tjetër të tubit me oxhakun. Kontrolloni që këto dy lidhje të jenë shtrënguar mjaftueshëm që të mos dalin nga vendi kur pajisja të punojë me tërë fuqinë. Kontrolloni nëse fletët brenda oxhakut funksionojnë pasi janë kapur me mbërhecka. Lidheni tubin bashkues me oxhakun nga ana e jashtme e reduktorit (Figura 5/a). Nëse tubi bashkues vendoset brenda reduktorit, nuk do të thithet ajri pasi fletët e oxhakut që pengojnë rikthimin e ajrit do të qëndrojnë të mbyllura (Figura 5/b). Gjatësia e tubit bashkues si edhe numri i bërrylave duhet të jenë sa më minimale.

A : Tubi dalës i oxhakut
B : Fletët që hapen vetëm nga njëra anë
C: Reduktori plastik

Valvulat mbyllen kur pajisja nuk punon dhe pengon që erërat dhe pluhurat nga jashtë të mos hyjnë brenda.

Bëni lidhjen elektrike të aspiratorit para se të filloni montimin e oxhakut. Hiqini pllakëzat e oxhakut që janë përreth trupit duke i rrëshqitur.

Montojeni oxhakun te pllaka bashkuese e oxhakut që është mbërthyer në mur duke e vendosur nga cepat e tij të jashtëm që ndodhen sipër (Figura 7).

1. Oxhaku i brendshëm
2. Vidë 3.5x9.5
3. Pllaka bashkuese e oxhakut

5.6 Montimi i diafragmës së ajrit

Kur përdoret filtri prej karboni, bashkë me pajisjen ju jepet edhe një diafragmë ajri me qëllimin për të rinxjerrë ajrin që pastrohet nga filtri prej karboni nga e çara që ndodhet në oxhak. Montojeni diafragmën e ajrit si më poshtë.

(Figura 8)

Ka një gjuhëz në mes të pllakës bashkuese të oxhakut. Vendoseni mesin e kësaj gjuhëze te vija që është vizatuar pingul në mur. Drejtojeni horizontalisht dhe shënoni me stilolaps vrimat ku do të montohet pillaka bashkuese (Figura 8/A, B).

Hapni vrimat te vendet e shënuara me punto ∅6mm dhe futni dy upa plastike ∅6mm te vrimat e hapura (Figura 8/A, B).

Fiksoni në mur pillakën bashkuese të oxhakut me vidat 3.9x22. (Figura 8/A, B).

Për të montuar diafragmën e ajrit, hapni vrima në pikat C, D, E, F me punto ∅6mm dhe futni upat plastike ∅6mm (Figura 8).

(Figura 9)

1. Diafragma e ajrit
2. Reduktori plastik

Futeni reduktorin plastik të oxhakut, i cili përfshihet në paketim, në drejtim të diafragmës së ajrit. Bllokojeni reduktorin plastik duke e rrotulluar në drejtim të shigjetës (Figura 9).

Montojeni grupin e diafragmës së ajrit me vidat 3.9 x 22 në pikat C, D, E, F që keni përgatitur tashmë (Figura 8).

Montoni trupin e aspiratorit (Figura 1).

1. Tubi shkarkues i ajrit prej alumini Bëni montimin e tubit shkarkues të ajrit (Figura 11).

Meqë përdredhjet dhe përkuljet e tubit të aluminit do të bëjnë që të reduktohet fuqia e thithjes së ajrit, shmangini sa më shumë këto përdredhje dhe përkulje.

Montoni pllakëzat mbajtëse të aspiratorit (Figura 7)

6 Zgjidhja e problemeve

Zgjidhja e problemeve	Arsyeja Ndihma
Produkti nuk punon. Kontrolloni siguresën. Siguresa mund të jetë e	mbyllur, vendose- ni në punë.
Produkti nuk punon. Kontrolloni lidhjen elektrike. Voltazhi i rrjetit elektrik duhet të jetë 220-240 V.
Produkti nuk punon. Kontrolloni lidhjen elektrike. Kontrolloni nëse punojnë apo jo produktet e tjera në kuzhinën tuaj.
Llamba nuk punon. Kontrolloni lidhjen elektrike. Voltazhi i rrjetit elektrik duhet të jetë 220-240 V.
Llamba nuk punon. Kontrolloni çelësin e Ilambës. Çelësi i Ilambës duhet të jetë në pozicionin e ndezjes.
Llamba nuk punon. Kontrolloni Ilambat. Llambat e produktit nuk duhet të jenë me defekte.
Hyrja e ajrit të produktit ka probleme.	Kontrolloni filtrin e aluminit. Filtri i aluminit për vajin duhet të pastrohet të paktën një herë në muaj në kushte normale.
Hyrja e ajrit të produktit ka probleme.	Kontrolloni kanalin e ventilimit të ajrit. Kanali i ventilimit të ajrit duhet të jetë në pozicionin e ndezjes.
Hyrja e ajrit të produktit ka probleme.	Kontrolloni filtrin e karbonit. Për produktet me filtra karboni, filtri duhet të ndërrohet normalisht çdo 3 muaj.
