Tip proizvoda	Ugradna napa
Brend	Beko
Model	CTB 6407 W
Boja	Bela
Širina (cm)	60
Dubina (cm)	50
Visina (cm)	15
Neto težina (kg)	12
Napon napajanja (V)	220-240
Frekvencija (Hz)	50
Snaga motora (W)	170
Maksimalni protok vazduha (m³/h)	600
Broj brzina	3
Tip osvetljenja	Halogena
Snaga osvetljenja (W)	40
Tip komande	Mehanički klizač
Filter za masnoću	Aluminijum periv u mašini za sudove
Filter sa ugljem	Opcioni (zamenjiv)
Način odvoda	Reciklaža ili spoljni odvod
Energetska klasa	B
Maksimalni nivo buke (dB)	65
Održavanje filtera	Očistite filtere za masnoću svakog meseca
Zamena filtera sa ugljem	Svaka 3 do 6 meseci u zavisnosti od upotrebe
Indeks popravljivosti	7.5/10
Dostupni rezervni delovi	Filteri, sijalice, motor

Često postavljana pitanja - CTB 6407 W BEKO

Kako instalirati napu Beko CTB 6407 W?

Instalaciju treba da izvede kvalifikovani profesionalac. Proverite da li zid može da izdrži težinu nape (12 kg). Koristite priložene tiple i vijke. Za režim odvoda, spojite cev na preporučeni prečnik (120 ili 150 mm).

Koja je preporučena visina montaže?

Minimalno rastojanje između nape i ploče za kuvanje je 65 cm za električne ili indukcione šporete, a 75 cm za gas.

Kako očistiti filtere za masnoću?

Aluminijumski filteri za masnoću se peru u mašini za sudove na niskoj temperaturi ili ručno vrućom vodom i deterdžentom. Ostavite ih da se potpuno osuše pre ponovnog postavljanja. Čistite ih svakog meseca.

Kada zameniti filter sa ugljem?

Filter sa ugljem treba zameniti svaka 3 do 6 meseci u zavisnosti od upotrebe. Ne može se prati. Koristite Beko kompatibilan filter.

Kako zameniti sijalicu nape?

Isključite uređaj. Skinite poklopac osvetljenja, odvrnite neispravnu sijalicu i zamenite je sijalicom istog tipa (halogena G4, max 20W). Vratite poklopac.

Napa mnogo buči: šta učiniti?

Proverite da li su filteri čisti i pravilno postavljeni. Uverite se da odvodna cev nije začepljena. Ako buka potraje, kontaktirajte servis.

Mogu li da koristim napu u režimu reciklaže?

Da, napa može da radi u režimu reciklaže sa filterom od aktivnog uglja (nije uključen). Vazduh se filtrira i vraća u prostoriju.

Kako podesiti brzinu usisavanja?

Koristite mehanički klizač na prednjoj strani. Brzine 1, 2 i 3 odgovaraju slabom, srednjem i maksimalnom protoku vazduha.

Šta učiniti ako se napa ne uključuje?

Proverite da li je uređaj pravilno priključen i da li je osigurač iskočio. Ako osvetljenje radi, ali motor ne radi, motor je možda neispravan. Kontaktirajte profesionalca.

Gde pronaći rezervne delove za ovu napu?

Rezervni delovi (filteri, sijalice, motor) dostupni su u Beko korisničkom servisu ili na ovlašćenim sajtovima za rezervne delove. Koristite referencu CTB 6407 W.

KORISNIČKI PRIRUČNIK CTB 6407 W BEKO

Ovaj proizvod je proizveden u modernim pogonima koji su prihvatljivi za okoliš bez bilo kakve štete po prirodu.

1 Važne upute u vezi sigurnosti i okoliša

1.1 Opšta sigurnost

Ovaj proizvod je usklađen s Direktivom EU WEEE (2012/19/EU). Ovaj proizvod nosi simbol

Proizvod koji ste kupili je usklađen s Direktivom EU RoHS (2011/65/EU). On ne sadrži

štetne i zabranjene materijale navedene u Direktivi.

1.4 Informacija o ambalaži

Ambalaža proizvoda je proizvedena od sekundarnih sirovina u skladu s našim nacionalnim

propisima za zaštitu okoliša. Ne bacajte ambalažu zajedno s otpadom iz domaćinstva ili drugim otpadom. Odnesite je do sabirnih centara za ambalažu koje su odredili lokalni nadležni organi..

2 Opšti izgled

2.1 Prikaz

1. Glavni dio
2. Aluminijumski filter za masnoće
3. Osvjetljenje
4. Kontrolna tabla
5. Dimnjak

2.2 Tehnički podaci

Model	CTB 6250 W / CTB 6250 X / CTB 6250 XH / CTB 6250 B / CTB 9250 X / CTB 9250 XH
Napon	220-240V ~ 50 Hz
Snaga lampice (W)	2x4
Snaga motora (W)	1 x 140
Protok vazduha ( m^3/h ) - 3. Nivo	420
Klasa izolacije	KLASA II

3 Korišćenje uređaja

3.1 Kontrolna tabla

L	Svjetlo Paljenje i gašenje sistema rasvjete
M	Motor Paljenje i gašenje odsisnog motora
V	Brzina Podešavanje radne brzine odsisača:1. Niska brzina, koristi se za kontinuirane i tihe zračne promjene u prisustvu blagog kuhinjskog mirisa.2. Srednja brzina, podesna za najčešće radne uvjete pruža optimalno tretiranje nivoa omjera protoka/buke zraka.3. Maksimalna brzina, koristi se za eliminiranje najviše emisije kuhinjskog isparenja, uključujući duže periode.

• Napa je dizajnirana isključivo za kućnu upotrebu kako bi se uklonili kuhinjski mirisi.
• Nikada ne koristite aspirator u druge svrhe osim za one za koje je dizajnirana.
• Nikada ne ostavljajte visoko otvoren plamen ispod aspiratora dok je isti u funkciji.
• Podesite intenzitet plamena da ga usmjerite samo na dno posude pazeći da ne zahvati bočne stranice.
• Friteze sa dubokim uljem moraju se neprestano nadgledati tokom upotrebe: pregrijano ulje može da plane.

3 Korišćenje uređaja

3.2 Zamjena lampice

Ne dirajte sijalice kada su vruće.

Pazite da direktno ne dodirnete zamijenjenu sijalicu rukama.

Lampice možete nabaviti od agenata ovlašćenih servisa.

4.1 Čišćenje aluminijumskog filtra za masnoće

Ovaj filter sakuplja čestice ulja u vazduhu. Preporučuje se čišćenje vašeg filtra svakog mjeseca pri normalnim uvjetima upotrebe. Prije ovog postupka uklonite filtere za masnoće. Operite filtre tečnim deterdžentom i isperite ih vodom i vratite natrag nakon što se osuše. Aluminijumski filtri za masnoće mogu promijeniti boju tokom pranja; ovo je normalno i ne morate da mijenjate filter.

Aluminijumski filter možete oprati u mašini za pranje sudova

Прво прочитајте ово упутство за коришћење!

Поштовани цењени купци,

Захваљујемо вам што сте одабрали овај производ компаније Beko. Надамо се да ћете на најбољи могући начин искористити свој уређај који је направљен са високим квалитетом и врхунском технологијом. Из тог разлога, прочитајте ово комплетно упутство за коришћење и све друге пратеће документе пажљиво пре коришћења производа и сачувајте их за будућу употребу. Ако овај уређај предате трећем лицу, приложите и ово упутство за коришћење. Пратите упутства обраћајући пажњу на све информације и упозорења наведена у упутству за коришћење.

Имајте на уму да је ово упутство за коришћење применљиво и за друге модели.

Разлике између модела изричито су описане у упутству.

Значење символа

Следећи символи се користе у разним одельцима овог упутства за употребу:

Важне информације и корисни савети у вези са употребом.

УПОЗОРЕЊЕ: Упозорења на опасне ситуације које се односе на безбедност живота и имовине.

Класа заштите од струјног удара.

Овај уређај је произведен у еколошким модерним постројењима без штетног утицаја на природу.

1

Важна упутства у вези са безбедношћу и заштитом животне средине

Важна упутства у вези са безбедношћу пажљиво прочитајте и и сачувајте их за будућу употребу. Овај одељак садржи упутства у вези са безбедношћу која ће вам помоћи у заштитити од опасности од пожара, струјног удара, изложености цурењу микроталасне енергије, личних повреда или оштећења имовине. Непоштовање ових упутстава поништава одобрену гаранцију.

• Веко производи су у складу са важећим безбедносним стандардима; према томе, у случају било каквих оштећења на уређају или каблу за напајање, исте треба да поправи или замени продавач, сервисни центар или стручно лице и овлашћени сервис како би се избегла било каква опасност. Неисправни или неквалификовани радови на поправци могу бити опасни и могу довести до опасности за корисника.

- Овај апарат је намењен за употребу у домаћинствима и сличним објектима као што су: - кухиње за запослене у

продавницама, канцеларијама и другим радним окружењима;

- куће на фармама;

- од стране клијената у хотелима и осталим стамбеним окружењима;

- објекти који нуде ноћење и доручак.

- Управљајте уређајем према предвићеној намени само како је описано у овом упутству. - Произвођач не може бити одговоран за штету насталу непрописном уградњом или злоупотребом производа. - Овај уређај могу да користе деца која имају 8 и више година, особе са непотпуно развијеним телесним, чулним или менталним способностима, као и особе које немају довољно потребног искусства и знања све док су под надзором или им се дају упутства у погледу безбедне употребе уређаја и док схватају ризике који су обухваћени употребом производа.

- Деца не смеју да се играју уређајем. Чишћење и корисничко одржавање не смеју

1

Важна упутства у вези са безбедношћу и заштитом животне средине

да обављају деца без надзора.

• Минимална удаљеност између носеће површине посуда за кување на плочи за кување и најнижег дијела вашег производа мора бити најмање 65 цм.
• Ако је упутствима за уградњу плинске плоче дефинисана већа удаљеност, то се мора узети у обзир.
• Ваше мрежно напајање струјом мора бити у складу са информацијама на плочици на уређају.
• Никада не користите уређај ако је кабл за напајање или сам уређај оштећен.
• Спречите оштећење кабла за напајање тако што га нећете стискати, савијати или трљати по оштрим ивицама. Држите кабл за напајање даље од врућих површина и извора пламена.
• Уређај користите само са уземљеном утичницом.

УПОЗОРЕЊЕ: Не прикључујте уређај на напајање прије потпуне уградње уређаја.

- Поставите уређај на начин да

утикач буде увијек доступан.

• Не дирајте лампице ако су дуго радиле. Могу вам створити опекотине на рукама јер ће бити загријане.
• Придржавајте се прописа који су утврдили надлежни органи о испусту издувног ваздуха (ово упозорење није применљиво за употребу без димних гасова).

• Укључите уређај након што ставите лонац, таву итд. на плочу за кување. У супротном, велика топлота може проузроковати деформације у неким деловима вашег производа.

• Искључите плочу пре него што са ње склоните лонац, таву итд.

• Не остављајте вруће уље на плочи за кување. Посуде са врућим уљем могу изазвати само-сагоревање.
• Обратите пажњу на завесе и прекриваче, јер се уље може запалити док спремате храну као што је помфрит.
• Филтер за масноће треба заменити најмање једном месечно. Карбонски филтер се мора заменити најмање једном у свака 3 месеца.

1

Важна упутства у вези са безбедношћу и заштитом животне средине

• Производ се чисти у складу са упутством за коришћење. Ако чишћење није извршено у складу с упутствима за коришћење, може доћи до опасности од пожара.
• Не користите материјале за филтрирање који нису отпорни на ватру уместо тренутног филтера.
• Користите само оригиналне делове или делове које је препоручио произвођач.
• Не користите производ без филтера и не уклањајте филтере док је производ у функцији.
• У случају појаве пламена, искључите ваш производ и уређаје за кување са напајања електричном енергијом.
• У случају појаве пламена, прекријте пламен и никака не користите воду за гашење.
• Искључите уређај са напајања пре сваког чишћења и када уређај не користите.
• Негативни притисак у околини не би требало да пређе 4 Pa (4 x 10 бара) док истовремено раде аспиратор за електричну плочу

и уређаји који раде на другој врсти енергије а не на струју.

• У окружењу у којем се користи уређај, испусни отвор уређаја који раде на лож-гориво или плин, као што су собна грејна тела, мора бити апсолутно изолован или уређај треба да буде херметичног типа.

- При повезивању одводне цеви користите цеви пречника 120 или 150 mm. Прикључак цеви мора бити што краћи и имати што је могуће мање преламања.

• Излазни отвор производа не сме бити повезан са ваздушним каналима који спроводе другу врсту дима.
• Вентилација у просторији може бити недовољна када се аспиратор за електричну плочу користи истовремено са уређајима који раде на плин или друга горива (ово можда није применљиво на уређаје који само доводе ваздух у

1

Важна упутства у вези са безбедношћу и заштитом животне средине

просторију).

- Предмети стављени на производ могу пасти. Не стављајте никакве предмете на производ.

- Не фламбирајте храну испод производа.

УПОЗОРЕЊЕ: Пре уградње аспиратора уклоните заштитне фолије.

- Никада не остављајте високо отворен пламен испод аспиратора док је исти у функцији

• Фритезе са дубоким уљем морају се непрестано надгледати током употребе: прегрејано уље може да плане.

1.2 Усаглашеност са WEEE директивом и одлагање отпада:

Овај производ је усаглашен са WEEE директивом Европске уније (2012/19/EУ). Овај производ носи символ класификације за електрични и електронски отпад (WEEE).

Овај символ означава да се овај производ не сме одлагати заједно с осталим отпадом из

домаћинства на крају његового радног века. Коришћени уређај мора се вратити на службено сабирно место за рециклирање електричних и електронских уређаја. Да бисте пронашли ове сабирне системе, обратите се локалним надлежним телима или продавцу где је производ купљен. Свако домаћинство има важну улогу у обнови и рециклирању старих уређаја. Одговарајуће одлагање искоришћеног уређаја помаже у спречавању потенцијалних негативних последица по животну средину и здравље људи.

1

Важна упутства у вези са безбедношћу и заштитом животне средине

1.3 Усклађеност са директивом RoHS

Производ који сте купили у сагласности је са RoHS директивом Европске уније (2011/65/EУ). Он не садржи штетне и забрањене материјале наведене у Директиви.

1.4 Информације о паковању

направљени од материјала

који могу да се рециклирају у складу са националним

прописима о заштити животне средине. Амбалажне материјале не одлагати заједно са отпадом из домаћинства или другим отпадом. Однесите их на места за прикупљање амбалажног материјала одређена од стране локалних надлежних тела.

2 Општи изглед

2.1 Приказ

1. Главни део
2. Алуминијумски филтер за масноће
3. Светло
4. Контролна табла
5. Димњак

2.2 Технички подаци

Модел	СТВ 6250 W / СТВ 6250 X / СТВ 6250 ХН / СТВ 6250 В / СТВ 9250 X / СТВ 9250 ХН
Напон	220-240V ~ 50 Hz
Снага лампице (W)	2x4
Снага мотора (W)	1 x 140
Проток ваздуха ( m^3/h ) – 3. Ниво	420
Класа изолације КЛАСА II

3 Коришћење уређаја

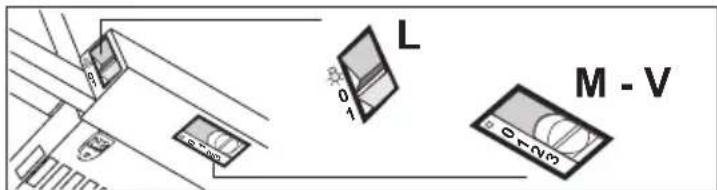

3.1 Контролна табла

L	Осветљење Укључује и искључује сијалице.
M	Мотор Укључује и искључује мотор аспиратора.
V	Брзина Подешава брзину рада аспиратора:1 Мала брзина, користи се за непрекидан и нечујан проток ваздуха у случају мале количине кухињских испарења.2 Средња брзина, погодна за већину радних услова, пружа оптималан однос количине ваздуха и буке.3 Највећа брзина, користи се за уклањање највећих количина кухињских испарења, чак и у дужем периоду.

1 Мала брзина, користи се за непрекидан и нечујан проток ваздуха у случају мале количине кухињских испарења.
2 Средња брзина, погодна за већину радних услова, пружа оптималан однос количине ваздуха и буке.
3 Највећа брзина, користи се за уклањање највећих количина кухињских испарења, чак и у дужем периоду.

• Аспиратор је дизајниран искључиво за кућну употребу како би се уклонили кухињски мириси.
• Никада не користите аспиратор у друге сврхе осим за one за које је дизајниран.
• Никада не остављајте високо отворен пламен испод аспиратора док је исти у функцији.
• Подесите интензитет пламена да га усмерите само на дно посуде пазећи да не захвати бочне странице.
• Фритезе са дубоким уљем морају се непрестано надгледати током употребе: прегрејано уље може да плане.

3 Коришћење уређаја

3.2 Замена лампице

Пре замене сијалица, искључите напајање аспиратора.

Не дирајте сијалице када су вруће.

Пазите да директно не додирнете замењену сијалицу рукама.

Лампице можете набавити од агената овлашћених сервиса.

Сијалица Снага (W) Грло Напон (V)				Димензије (mm)	ILCOS ознака
[2016]	2x4	E14	220-240	104 x 35	HSGSB/C/UB-28-220/240-E14

• У овом производу се користи ЛЕД лампица типа свеће
- Приликом замене лампице мора се користити лампица од максимально 4 W

4 Чишћење и одржавање

Пре чишћења и одржавања, искључите уређај са напајања или искључите главни прекидач или отпустите осигурач који напаја аспиратор.

Непоштовање одредби које се односе на чишћење уређаја и замену филтера може проузроковати ризик од пожара. Због тога се препоручује да се придржавате овде наведених смерница. Произвођач не сноси одговорност ни за какву штету на мотору или пожаре изазване непрописном употребом.

Очистите само крпом навлаженом неутралним течним детерцентом. Не чистите алатима нити инструментима. Не користите абразивне производе. Не користите алкохол.

4.1 Чишћење алуминијумског филтера за масноће

Овај филтер сакупља честице уља у ваздуху. Препоручује се чишћење вашег филтера сваког месеца при нормалним условия коришћења. Прије овог поступка уклоните филтере за масноће. Оперите филтере течним детерцентом и исперите их водом и вратите натраг након што се осуше. Алуминијумски филтери за масноће могу променити боју током прања; ово је нормално и не морате да мењате филтер.

Алуминијумски филтер можете опрати у машини за прање судова

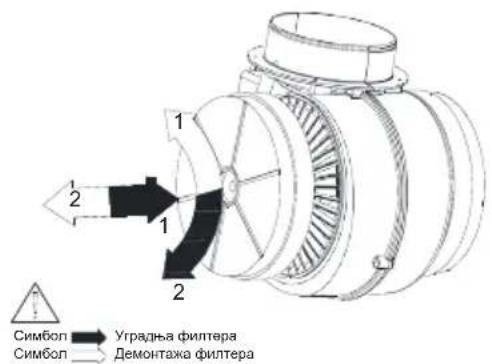

4.2 Промена карбонског филтера (режим циркулације ваздуха)

Аспиратор се може опремити карбонским филтером. Карбонски филтер се примењује само у случају када аспиратор није повезан са каналом за одвод ваздуха.

У сваком случају, потребно је заменити карбонски филтер најмање на свака три месеца.

УПОЗОРЕЊЕ: Карбонски филтер се никака не пере.

УПОЗОРЕЊЕ: Карбонски филтер је доступан код овлашћених сервиса.

5 Подешавање уређаја

УПОЗОРЕЊЕ

Пре подешавања, прочитајте сигурносна упутства.

НАПОМЕНА

Погледајте на страници 288 инструкције за уградњу

УПОЗОРЕЊЕ

Ако не поставите шрафове или уређај за причвршћивање у складу с овим упутствима, може доћи до опасности од електричне енергије.

5.1 Прибор за уградњу

1- Аспиратор
2- Решетка за одвод ваздуха
3- Завршни елемент (опционо)
4-4X4,2 X 44,4 Шрафови
5-2×4,2×12,7 Шрафови
6-2×2,9×12,7 Шрафови
7- Упутство за коришћење

Решавање проблема	Разлог Помоћ
Производ није у функцији.	Проверите осигурач. Москва је ваш осигурач искључен, потребно је да га оспособите.
Производ није у функцији.	Проверите прикључак на напајање електричном енергијом.	Мрежни напон треба бити између 220-240 V.
Производ није у функцији.	Проверите прикључак на напајање електричном енергијом.	Проверите да ли су у функцији остали производи у вашој кухињи.
Лампица за расчету не ради.	Проверите прикључак на напајање електричном енергијом.	Мрежни напон треба бити између 220-240 V.
Лампица за расчету не ради.	Проверите прекидач за лампицу.	Прекидач за лампицу требало би да је у положају "укључено".
Лампица за расчету не ради.	Проверите лампице. Лампице производне би требало да буду неисправне.
Улаз ваздуха у производ је слаб.	Провјерите алуминијски филтер.	Алуминијски филтер за масноћу треба очистити најмање једном месечно у нормалним условима.
Улаз ваздуха у производ је слаб.	Проверите одводник ваздуха.	Одводник ваздуха би требало да је у положају "укључено".
Улаз ваздуха у производ је слаб.	Проверите карбонски филтер.	За производе с карбонским филтерима, филтер обично треба променити свака 3 мјесеца.

3 Rukovanje uređajem

3 Rukovanje uređajem

3.2 Zamjena lampice

4.1 Čišćenje aluminijumskog filtra za masnoće

Значење на символите
