CTB 6407 W - вытяжка BEKO - Бесплатное руководство пользователя

Тип товара	Встраиваемая вытяжка
Марка	Beko
Модель	CTB 6407 W
Цвет	Белый
Ширина (см)	60
Глубина (см)	50
Высота (см)	15
Вес нетто (кг)	12
Напряжение питания (В)	220-240
Частота (Гц)	50
Мощность двигателя (Вт)	170
Максимальный расход воздуха (м³/ч)	600
Количество скоростей	3
Тип освещения	Галогенная
Мощность освещения (Вт)	40
Тип управления	Механический ползунок
Жировой фильтр	Алюминиевый, моющийся в посудомоечной машине
Угольный фильтр	Опционально (сменный)
Режим отвода	Рециркуляция или отвод наружу
Энергетический класс	B
Максимальный уровень шума (дБ)	65
Обслуживание фильтров	Чистить жировые фильтры каждый месяц
Замена угольного фильтра	Каждые 3-6 месяцев в зависимости от использования
Индекс ремонтопригодности	7.5/10
Доступные запасные части	Фильтры, лампочки, двигатель

Часто задаваемые вопросы - CTB 6407 W BEKO

Как установить вытяжку Beko CTB 6407 W?

Установка должна выполняться квалифицированным специалистом. Убедитесь, что стена выдерживает вес вытяжки (12 кг). Используйте прилагаемые дюбели и винты. Для режима отвода подключите воздуховод рекомендованного диаметра (120 или 150 мм).

Какая рекомендуемая высота установки?

Минимальное расстояние между вытяжкой и варочной поверхностью составляет 65 см для электрических или индукционных плит и 75 см для газовых.

Как чистить жировые фильтры?

Алюминиевые жировые фильтры можно мыть в посудомоечной машине при низкой температуре или вручную с горячей водой и моющим средством. Дайте им полностью высохнуть перед установкой обратно. Чистите их каждый месяц.

Когда заменять угольный фильтр?

Угольный фильтр необходимо заменять каждые 3-6 месяцев в зависимости от использования. Он не подлежит стирке. Используйте совместимый фильтр Beko.

Как заменить лампочку в вытяжке?

Отключите прибор от сети. Снимите крышку освещения, выкрутите неисправную лампочку и замените её на лампочку того же типа (галогенная G4, макс. 20 Вт). Закрутите и установите крышку обратно.

Вытяжка сильно шумит: что делать?

Проверьте, чисты ли фильтры и правильно ли они установлены. Убедитесь, что воздуховод не засорен. Если шум сохраняется, обратитесь в сервисный центр.

Могу ли я использовать вытяжку в режиме рециркуляции?

Да, вытяжка может работать в режиме рециркуляции с угольным фильтром (не входит в комплект). Воздух фильтруется и возвращается обратно в помещение.

Как настроить скорость всасывания?

Используйте механический ползунок на лицевой панели. Скорости 1, 2 и 3 соответствуют низкому, среднему и максимальному расходу воздуха.

Что делать, если вытяжка не включается?

Проверьте, подключен ли прибор к сети и не перегорел ли предохранитель. Если освещение работает, а двигатель нет, возможно, неисправен двигатель. Обратитесь к специалисту.

Где найти запасные части для этой вытяжки?

Запасные части (фильтры, лампочки, двигатель) доступны через сервисный центр Beko или на авторизованных сайтах запчастей. Используйте артикул CTB 6407 W.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CTB 6407 W BEKO

Бытовая кухонная вытяжка

Инструкция по эксплуатации

Перед первым использованием внимательно прочитайте данное руководство!

Уважаемый покупатель!

Благодарим Вас за приобретение оборудования Beko. Мы надеемся, что вы получите наилучшие результаты от его использования: прибор был изготовлен с обеспечением высокого качества на базе новейших технологий. Поэтому внимательно прочитайте данное руководство пользователя и все другие сопроводительные документы перед использованием устройства. Рекомендуется сохранить данный документ в качестве справочного пособия для дальнейшего использования. При передаче устройства какому-либо другому лицу приложите к нему руководство пользователя. Следуйте инструкциям, обращая особое внимание на все предупреждения и информацию, приведенные в руководстве пользователя.

Помните, что данная инструкция может относиться и к другим моделям. Различия между моделями подробно описаны в руководстве.

Условные обозначения

В различных разделах данного руководства пользователя используются следующие обозначения:

Важная информация и полезные советы по использованию.

ПРЕДОСТЕРЕЖЕНИЕ: Предупреждения о ситуациях, опасных для жизни и имущества.

Предупреждение об опасности пожара.

Предупреждение об опасности поражения электрическим током.

Класс защиты от поражения электрическим током

Данный прибор был изготовлен на экологически чистых современных заводах без нанесения вреда природе.

1

Важные инструкции по технике безопасности и защите окружающей среды

1.1. Общие правила техники безопасности

Важные инструкции по технике безопасности: внимательно ознакомьтесь и сохраните для дальнейшего использования В этом разделе содержатся правила техники безопасности, соблюдение которых позволит исключить риск возникновения пожара, поражения электрическим током, воздействия утечек микроволнного излучения, получения иных травм или причинения материального ущерба. При несоблюдении этих правил все гарантийные обязательства аннулируются.

- Изделия торговой марки Веко соответствуют действующим стандартам безопасности. В случае повреждения электроприбора или шнура питания, во избежание опасных ситуаций, ремонт или замена должны производиться дилером, сервисным центром, специалистом или авторизованной службой. Неправильно или непрофессионально выполненные ремонтные работы могут привести к опасным для пользователя ситуациям.

- Этот прибор предназначен только для бытового и сходного с ним применения, а именно:

- в кухонных зонах для персонала в магазинах, офисах и других рабочих помещениях;

• - на фермах;

- в номерах гостиниц, мотелей и т. п.;

- в помещениях, предоставляемых для проживания на условиях полупансиона.

- Используйте данный электроприбор только по его прямому назначению, как описано в данном руководстве.

- Производитель не несет ответственности за любые повреждения, возникшие в результате неправильного использования или неправильной установки изделия.

- Дети старше 8 лет, а также лица с ограниченными физическими, сенсорными и умственными способностями или без соответствующих навыков и опыта могут использовать данный прибор только под присмотром или после получения инструкций по

1 Важные инструкции по технике безопасности и защите окружающей среды

поводу безопасного использования прибора и осознания связанных с этим опасностей.

- Не позволяйте детям играть с прибором. Не позволяйте детям самостоятельно выполнять очистку и обслуживание прибора.

- Минимальное расстояние между опорной поверхностью емкостей для приготовления пищи на варочной панели и самой нижней частью изделия должно быть не менее 65 см.

- Если в инструкции по установке газовой плиты указано большее расстояние, это следует принять во внимание.

- Напряжение сети питания должно соответствовать номинальным характеристикам, указанным на паспортной табличке электроприбора.

- Ни в коем случае не пользуйтесь электроприбором, если шнур питания или электропри - бор повреждены.

• Во избежание повреждения шнура питания не допускайте его сдавливания, перегиба или контакта с острыми кромками.

Не допускайте соприкоснове- ния шнура питания с горячими поверхностями или открытым пламенем.

- Включайте прибор только в розетку с заземляющим контактом.

ВНИМАНИЕ: Не подключайте прибор к электросети до поля ного завершения работ по установке.

- Электроприбор следует располагать таким образом, чтобы штепсельная вилка была легко-доступна.

- Не прикасайтесь к лампам, если они работали в течение длительного времени. Это может вызвать ожог рук, поскольку лампы очень горячие.

- Следуйте инструкциям, установленным компетентными органами относительно выпуска отработанного воздуха (данное предупреждение касается вентиляционных труб).

- Включите прибор после того, как поставите кастрюлю, сково-роду и т. д. на варочную панель. В противном случае высокая температура может привести к

1 Важные инструкции по технике безопасности и защите окружающей среды

деформации некоторых частей изделия.

• Отключайте варочную панель перед тем, как убрать с нее ка - стрюлю, сковороду и т.д.
• Не оставляйте горячее масло на варочной панели. Сковорода с горячим маслом может стать причиной самовозгорания.
• Следите за шторами и занавесками, поскольку приготовлении таких блюд, как картофель фри масло может загореться.
• Замену жироулавливателя следует осуществлять, как минимум, раз в месяц. Замену угольного фильтра осуществлять, как минимум, раз в 3 месяца.
• Чистку изделия необходимо выполнять в соответствии с инструкциями руководства пользователя. Если чистка изделия не осуществляется в соответствии с указаниями руководства пользователя, существует риск возникновения пожара.

• Не используйте неогнеупорные фильтрующие материалы вместо текущего фильтра.

• Используйте только оригинальные детали или же рекомендованные производителем детали.

• Не эксплуатируйте изделие без фильтра и не снимайте фильтры во время работы изделия.
  • В случае возникновения пожара, отключите питание изделия и кухонной плиты.
• В случае возникновения пожара, накройте источник огня. Применение воды для тушения не допускается.
• Отключайте прибор от электросети перед чисткой, а также когда он не используется.
• Отрицательное давление окружающей среды не должно превышать 4 Па (4 x 10 бар) во время одновременной работы вытяжки для электрической варочной панели и приборов, работающих от другого источника энергии.
• В среде, где используется прибор, выхлопные газы устройств, работающих на жидком топливе или газе, таких как комнатный обогреватель, должны быть полностью изолированы, или

1 Важные инструкции по технике безопасности и защите окружающей среды

должны быть герметичными.

- При подсоединении к вытяжной трубе, используйте трубы диаметром 120 или 150 мм. Соединения труб должны быть как можно более короткими и иметь минимальное количество колен.

Существует опасность удушья! Храните упаковочные материалы в недоступном для детей месте.

ОСТОРОЖНО: Доступные детали прибора могут нагреваться во время использования кухонных плит.

- Выход вытяжки нельзя подключать в воздуховодам, которые заняты отводом других отработанных воздушных масс.

• Вентиляция в помещении может быть недостаточной в случае, если вытяжка для электрической варочной панели используется одновременно с устройствами, работающими на газе или других видах топлива (это не относится к приборам, которые только выпускают воздух обратно в помещение).

- Находящиеся на изделии предметы могут упасть. Не следует

класть посторонние предметы на вытяжку.

- Фламбирование блюд под изделием не допускается.

ВНИМАНИЕ: Перед началом работ по установке вытяжки удалите защитную пленку.

• Никогда не оставляйте открытым высокое пламя под работающей вытяжкой.
• Во время использования фритюрниц их необходимо держать под постоянным присмотром: сильно нагретое масло может загореться.

1.2 Соответствие Директиве по утилизации отходов электрического и электронного оборудования и утилизация продукта:

Данное изделие соответствует требованиям Директивы по утилизации отходов электрического и электронного оборудования (2012/19/EC). На изделие нанесено условное обозначение для отходов электрического электронного оборудования (WEEE).

Этот символ означает, что по истечении срока службы данного прибора, он не должен утилизиро-

1

Важные инструкции по технике безопасности и защите окружающей среды

ваться вместе с другими бытовыми отходами. Бывшее в употреблении устройство необходимо сдать в официальный пункт сбо -ра для утилизации электрического и электронного оборудования. Для получения информации о таких пунктах сбора, пожалуйста, свяжитесь с местными органами власти или розничной торговли, по месту покупки настоящего прибора. В вопросах восстановления и утилизации бывших в употреблении приборов каждый конкретный владелец играет важную роль. Надлежащая утилизация использованного бывшего в употреблении прибора помогает предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

1.3 Соответствие Директиве ЕС по ограничению использова -ния вредных веществ

Приобретенное вами изделие соответствует требованиям Директивы ЕС по ограничению использования вредных веществ (2011/65/ЕС). Устройство не содержит указанных в Директиве вредных веществ и запрещенных

материалов.

1.4. Информация об упаковке

Упаковочные материалы изделия изготовлены из вторичного сырья, в со- ответствии с государственными законами об охране окружающей среды. Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, организованные местными органами власти.

2 Общие сведения Внешний вид

2.1 Обзор

1. Основной корпус
2. Алюминиевый жироулавливающий фильтр
3. Освещение
4. Панель управления
5. Дымоход

2.2 Технические данные

Модель	СТВ 6250 W / СТВ 6250 X / СТВ 6250 ХН / СТВ 6250 В / СТВ 9250 X / СТВ 9250 ХН
Напряжение электропитания	220-240В 50 Гц
Мощность лампы (Вт)	2x4
Мощность двигателя (Вт)	1 x 140
Расход воздуха ( м^3/ч ) – 3. Уровень	420
Класс изоляции КЛАСС II

3 Эксплуатация прибора

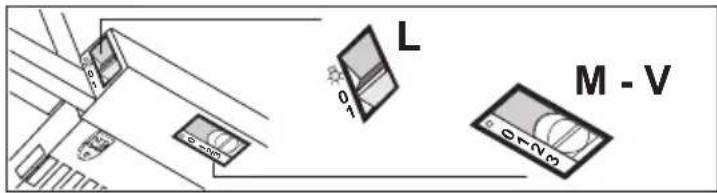

3.1 Панель управления

L	Освещение	Включает и выключает осветительное оборудование
M	Мотор Включает и выключает мотор всасывания.
V	Скорость Регулирует рабочую скорость:1 Минимальная скорость - пригодна для непрерывной смены воздуха при наличии малого количества пара от готовки; отличается бесшумностью работы.2 Средняя скорость - пригодна для наибольшей части условий эксплуатации благодаря отличному соотношению двух показателей: пропускная способность обработанного воздуха и уровень шума.3 Максимальная скорость - пригодна для обработки наибольших испарений от готовки даже в течение длительного времени.

• Вытяжка была разработана исключительно для домашнего использования, чтобы устранить запах из кухни.
• Никогда не используйте вытяжку в целях, для которых она не предназначена.
• Когда вытяжка работает, не используйте под ней высокий открытый огонь.
• Отрегулируйте интенсивность пламени, чтобы направить его только на дно сковороды, следя за тем, чтобы он не охватывал стороны.
• Во время использования фритюрницы следует постоянно проверять: перегретое масло может загореться.

3 Эксплуатация прибора

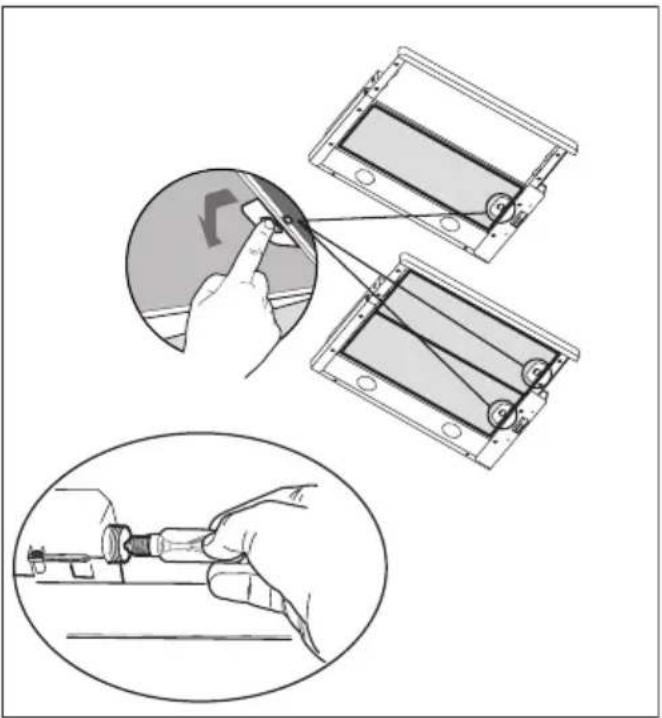

3.2 Замена лампы

Перед заменой лампочек отсоедините вытяжку от электросети.

Не прикасайтесь к лампам, когда они горячие.

Будьте осторожны, чтобы не дотронуться до лампочки руками.

Вы можете приобрести лампы у авторизованных сервисных дилеров.

Лампа	Потребление (Вт)	Патрон	Напряжение (В)	Размер (ММ)	Код	LCOS
	2x4 E14	220-240	104 x 35			HSGSB/C/UB-28-220/240-E14

• В этом изделии используется светодиодная лампа свечного типа
- Лампа мощностью не более 4 Вт должна использоваться при замене лампы

4 Чистка и уход

Прежде чем приступить к чистке и техническому обслуживанию отключите прибор от сети, выключите главный выключатель или ослабьте предохранитель, который подает питание вытяжке.

Несоблюдение инструкций, касающихся очистки прибора и замены фильтров, может привести к возникновению пожара. Поэтому рекомендуется соблюдать приведенные здесь рекомендации. Производитель не несет ответственности за любые повреждения двигателя или пожары, вызванные неправильным использованием.

Протрите только тканью, смоченной нейтральным жидким моющим средством. Не чистите с помощью инструментов. Не используйте абразивные чистящие средства. Не используйте спирт

4.1 Чистка алюминиевого жироулавливающего фильтра

Этот фильтр улавливает частицы масла в воздухе. Рекомендуется чистить фильтр каждый месяц при нормальных условиях использования. Для этого, сначала удалите жироулавливающие фильтры. Вымойте фильтры с жидким моющим средством и промойте их водой и установите их после того, как они высохнут. Алюминиевые жироулавливающие фильтры могут обеспечиваться при чистке; это нормальное явление, и вам не нужно менять фильтр.

Можно мыть алюминиевый фильтр в посудомоечной машине

4.2 Замена угольного фильтра (Режим циркуляции воздуха)

Вытяжка может быть оснащена фильтром с активированным углем. Угольный фильтр применяется только в том случае, если вытяжка не подключена к вентиляционному каналу. В любом случае необходимо заменять угольный фильтр не реже одного раза в три месяца.

ПРЕДУПРЕЖДЕНИЕ: Нельзя мыть угольный фильтр.

ПРЕДУПРЕЖДЕНИЕ: Угольный фильтр можно приобрести в официаль- ных сервисных центрах.

5 Установка прибора

ПРЕДУПРЕЖДЕНИЕ

Прочитайте инструкции по безопасности перед установкой.

ПРИМЕЧАНИЕ

Обратитесь к странице 288 для руководства по установке

ПРЕДУПРЕЖДЕНИЕ

Неправильная установка винтов или крепежного устройства, не соответствующая настоящим инструкциям может привести к поражению электрическим током.

5.1 монтажные принадлежности

1- Вытяжка
2- Воздуховыпускная решетка
3- Элемент для закрытия (Дополнительный)
4- 4 X 4,2 X 44,4 винты
5-2×4,2×12,7винты
6-2×2,9×12,7винты
7- Руководство по эксплуатации

Устранение неисправностей	Причина Решение
Изделие не работает.	Проверить предохранитель.	Предохранитель может быть отключен, включите его.
Изделие не работает.	Проверьте электрическое соединение.	Напряжение в сети должно составлять 220-240 В.
Изделие не работает.	Проверьте электрическое соединение.	Проверьте, работает ли другое оборудование на кухне.
Не горит лампа освещения.	Проверьте электрическое соединение.	Напряжение в сети должно составлять 220-240 В.
Не горит лампа освещения.	Проверьте выключатель лампы.	Выключатель лампы должен находиться в положении «вкл.».
Не горит лампа освещения.	Проверьте лампы.	Лампы изделия должны быть исправны.
Изделие не обеспечивает эффективный забор воздуха.	Проверьте алюминиевый фильтр.	При обычных условиях эксплуатации алюминиевый фильтр необходимо чистить не реже раза в месяц.
Изделие не обеспечивает эффективный забор воздуха.	Проверьте воздушную заслонку вентиляционной трубы.	Заслонка вентиляционной трубы должна находиться в положении «вкл.».
Изделие не обеспечивает эффективный забор воздуха.	Проверьте угольный фильтр.	При обычных условиях эксплуатации в изделиях, оборудованных угольным фильтром, его замену следует производить каждые 3 месяца.

Производитель: "Arçelik A.S."

Karaağaç Caddesi No: 2-6 Sütlüce, 34445, Turkey

(Franke Mutfak ve Banyo Sistemleri Sanayi Ticaret A.Ş. TYPЦИЯ, Manisa - Muradiye Karayolu 7.km Muradiye / MANİSA / TURKEY)

Импортер на территории РФ: ООО «БЕКО»

Юридический адрес: 601021 Россия, Владимирская обл., Киржачский р-н, дер. Федоровское, ул. Сельская, д. 49

Дата производства включена в серийный но мер продукта, указанный на этикетке, расположо женной на продукте, а именно: первые две цифры серийного номера обозна чают год производства, а последние две – ме сяц.

Например, «10-100001-05» обозначает, что продукт произведен в мае 2010 года.

Действует только на территории РФ / Valid for Russian Federation only

ГАРАНТИЯ 2 ГОДА

Адрес: 109004, Россия, Москва, ул. Станиславского, д21, стр 1. http://www.beko.ru Телефон горячей линии 8-800-200-23-56 (Звонок бесплатный на всей территории России)

Гарантийный талон серия RUS №

Модель

Дата продажи

Компания

Подпись продавца

ПЕЧАТЬ

Серийный номер

Дата установки

Компания

Подпись мастера

ПЕЧАТЬ

Покупатель

Телефон

Фамилия, Имя, Отчество

Изделие получено в полной комплектации, проверялось в присутствии покупателя.

Покупатель с условиями гарантии ознакомлен.

Подпись Покупателя

Отрывные купоны гарантийного талона являются средством отчетности о выполнении сервисным центром гарантийных работ. Купон изымается из гарантийного талона после удовлетворения Ваших претензий.

beko

серия RUS №

Дата продажи

ПЕЧАТЬ МАГАЗИНА

ГАРАНТИЯ 2 ГОДА

beko

серия RUS №

Дата продажи

ПЕЧАТЬ МАГАЗИНА

ГАРАНТИЯ 2 ГОДА

beko

серия RUS №

Дата продажи

ПЕЧАТЬ МАГАЗИНА

ГАРАНТИЯ 2 ГОДА

Орнату туралы нускау- ларды 288-беттен караңыз

ECKEPTY
