Terméktípus	Beépíthető páraelszívó
Márka	Beko
Modell	CTB 6407 W
Szín	Fehér
Szélesség (cm)	60
Mélység (cm)	50
Magasság (cm)	15
Nettó tömeg (kg)	12
Tápfeszültség (V)	220-240
Frekvencia (Hz)	50
Motorteljesítmény (W)	170
Maximális légáram (m³/h)	600
Sebességfokozatok száma	3
Világítás típusa	Halogén
Világítás teljesítménye (W)	40
Vezérlés típusa	Mechanikus csúszka
Zsírszűrő	Mosogatógépben mosható alumínium
Aktívszenes szűrő	Opcionális (cserélhető)
Elszívási mód	Visszaforgatható vagy külső elszívás
Energiaosztály	B
Maximális zajszint (dB)	65
Szűrők karbantartása	Havonta tisztítsa a zsírszűrőket
Aktívszenes szűrő cseréje	Használattól függően 3-6 havonta
Javíthatósági index	7.5/10
Elérhető alkatrészek	Szűrők, izzók, motor

Gyakran ismételt kérdések - CTB 6407 W BEKO

Hogyan kell felszerelni a Beko CTB 6407 W páraelszívót?

A telepítést szakképzett szerelőnek kell elvégeznie. Ellenőrizze, hogy a fal elbírja-e a páraelszívó súlyát (12 kg). Használja a mellékelt tipliket és csavarokat. Elszívó üzemmódban csatlakoztassa a csövet az előírt átmérőhöz (120 vagy 150 mm).

Mekkora a javasolt felszerelési magasság?

A páraelszívó és a főzőlap közötti minimális távolság 65 cm elektromos vagy indukciós tűzhelyek esetén, és 75 cm gáztűzhely esetén.

Hogyan kell tisztítani a zsírszűrőket?

Az alumínium zsírszűrők alacsony hőmérsékleten mosogatógépben moshatók, vagy kézzel meleg vízzel és mosószerrel. Teljesen szárítsa meg őket, mielőtt visszahelyezné. Havonta tisztítsa őket.

Mikor kell cserélni az aktívszenes szűrőt?

Az aktívszenes szűrőt használattól függően 3-6 havonta kell cserélni. Nem mosható. Használjon Beko kompatibilis szűrőt.

Hogyan kell cserélni a páraelszívó izzóját?

Húzza ki a készüléket. Távolítsa el a világítás burkolatát, csavarja ki a hibás izzót, és cserélje ki ugyanolyan típusú izzóra (halogén G4, max. 20 W). Csavarja vissza és tegye vissza a burkolatot.

A páraelszívó nagyon zajos: mit tegyek?

Ellenőrizze, hogy a szűrők tiszták és megfelelően vannak-e felszerelve. Győződjön meg arról, hogy az elszívócső nincs elzáródva. Ha a zaj továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Használhatom a páraelszívót visszaforgató üzemmódban?

Igen, a páraelszívó visszaforgató üzemmódban is működhet aktívszenes szűrővel (nem tartozék). A levegő megszűrésre kerül, majd visszakerül a helyiségbe.

Hogyan kell beállítani a szívási sebességet?

Használja a homlokzaton található mechanikus csúszkát. Az 1, 2 és 3 sebességek alacsony, közepes és maximális légáramlásnak felelnek meg.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Ellenőrizze, hogy a készülék be van-e dugva, és hogy a biztosíték nem égett ki. Ha a világítás működik, de a motor nem, a motor valószínűleg hibás. Forduljon szakemberhez.

Hol találom a páraelszívó alkatrészeit?

Az alkatrészek (szűrők, izzók, motor) a Beko ügyfélszolgálatánál vagy hivatalos alkatrész-kereskedőknél kaphatók. Használja a CTB 6407 W hivatkozást.

HASZNÁLATI ÚTMUTATÓ CTB 6407 W BEKO

Először ezt a felhasználói kézikönyvet olvassa el!

Kedves vásárló,

Köszönjük, hogy ezt a Beko berendezést választotta. Reméljük, hogy a legjobb ered ményeket érheti el ezzel a berendezéssel, amely kiemelkedő minőséggel és csúcstechnológiával készült. Ezért a készülék használata előtt figyelmesen olvassa el a teljes felhasználói kézikönyvet és az összes többi kísérő dokumentumot, és őrizze meg referenciaként a jövőbeli felhasználáshoz. Ha készüléket átadja másnak, adja át a felhasználói kézikönyvet is. Kövesse az utasításokat, ügyelve a felhasználói kézikönyv összes információjára és figyelmeztetésére.

Ne feledje, hogy ez a felhasználói kézikönyv más modellekre is vonatkozhat. A modellek közötti különbségeket kifejezetten bemutatja a kézikönyv.

Szimbólumok jelentése

A felhasználói kézikönyv különböző részei a következő szimbólumokat használják:

Fontos információk és hasznos tippek a használattal kapcsolatban.

FIGYELEM: Figyelmeztetések az élet és a vagyon biztonságát érintő veszélyes helyzetekre.

Tüzveszély.

Figyelmeztetés áramütés veszélyére.

Érintésvédelmi osztály.

Ez a készülék környezetbarát, modern üzemben készült, a természet károsítása nélkül.

1 Fontos biztonsági és környezetvédelmi utasítások

1.1 Általános biztonság

Fontos biztonsági utasítások Figyelmesen olvassa el, és őrizze meg későbbi felhasználásra Ez a fejezet biztonsági utasításokat tartalmaz, amelyek segítenek megelőzni a tüzet, áramütést, mikrohullámú energiának való kitettséget, élet és vagyon biztonságát veszélyeztető helyzeteket. Az utasítások be nem tartsa érvényteleníti a garanciát.

- A Beko termékek megfelelnek az alkalmazandó biztonsági előírá- soknak; ezért a készülék vagy a tápkábel sérülése esetén a veszély elkerülése érdekében azt a kereskedőnek, a szervizközpont- nak, egy szakembernek vagy a hivatalos szakszerviznek kell ki- javítania vagy kicserélnie. A hibás vagy szakszerűtlen javítási munkák veszélyesek lehetnek és kockázatot jelentenek a felhasználó számára.

- A készüléket háztartási, illetve más hasonló felhasználási területekre szánták, mint például:

- Személyzeti konyha üzletekben, irodákban és egyéb munkakörnyezetben;

- Farmházak

- Szállodákban és egyéb lakossági épületekben;

- Panziókban.

- A készüléket csak rendeltetésszerűen használja, a jelen kézikönyvben leírtak szerint.

- A gyártó nem tehető felelőssé a termék nem megfelelő telepítéséből vagy helytelen használatából eredő károkért.

- A készülék használható 8 éves és ennél nagyobb gyermekek által, valamint csökkentett fizikális, érzékelési vagy mentális készségekkel rendelkező személyek által, vagy tapasztalattal és tudással nem rendelkező személyek által, ha őket a biztonságukért felelős személy a készülék használatával kapcsolatban tájékoztatással vagy iránymutatással látta el.

- Ne hagyja, hogy a gyerekek a készülékkel játszanak. A tisztítási és karbantartási műveleteket gyermekek felügyelet nélkül nem végezhetik.

- A főzőlapon használt főzőedények alja és a termék alsó része közötti minimális távolság 65 cm.

- Ha a gáztűzhely beépítési útmutatója nagyobb távolságot határoz meg, akkor ezt kell figyelembe venni.

• Győződjön meg róla, hogy a háló-

1 Fontos biztonsági és környezetvédelmi utasítások

zati tápellátás megfelel a készülék adattábláján megadott információknak.

• Soha ne használja a készüléket, ha a tápkábel vagy maga a készülék sérült.
• Ügyeljen arra, hogy a tápkábel ne sérüljön azáltal, hogy összenyomja, meghajlítja vagy éles széleken vezeti át. A tápkábelt tartsa forró felületektől és nyílt lángtól távol.

- A készüléket csak földelt csatlakozóaljzattal használja.

FIGYELEM: Csak akkor csatlakoztassa a készüléket az elektromos hálózatra, ha a telepítés teljesen befejeződött.

• A készüléket úgy helyezze el, hogy csatlakozódugó mindig elérhető legyen.
• Ne érintse meg a lámpákat, ha azok hosszabb ideig működtek. Megégethetik a kezét, mivel felmelegszenek.
• Kövesse az illetések hatóságok által kiadott utasításokat az elszívott levegő kibocsátásra vonatkozóan (ez a figyelmeztetés nem érvényes szellőzőcsatorna nélküli használtra).

• A berendezést csak azt köve-

tően használja, hogy az edényt, serpenyőt, stb. a főzőlapra tette. Ellenkező esetben a magas hő- mérséklet deformációt okozhat a termék egyes részeiben.

- Kapcsolja ki a főzőlapot, mielőtt levenné róla az edényt, serpenyőt, stb.

- Ne hagyjon forró olajat a főzőlapon. A forró olaj a serpenyőben begyulladhat.

- Figyeljen a függönyökre és egyéb textilekre, mivel az olaj lángra lobbanhat olyan ételek készítésekor, mint a sültkrumpli.

- A zsírszűrőt legalább havonta ki kell cserélni. A szénszűrőt legalább 3 havonta ki kell cserélni.

- A terméket a felhasználói kézikönyvnek megfelelően kell meg-tisztítani. Ha a tisztítást nem a felhasználói kézikönyvnek meg-felelően hajtja végre, túzveszély áll fenn.

- Ne használjon nem túzálló szűrőket a jelenlegi szűrők helyett.

- Csak eredeti vagy a gyártó által ajánlott alkatrészeket használjon.

- Ne használja a terméket szűrő nélkül, és ne távolítsa el a szűrőket, amíg a termék működik.

• Ha valami miatt láng csapna fel,

1 Fontos biztonsági és környezetvédelmi utasítások

kapcsolja ki a terméket a főzőlappal együtt.

• Ha valami miatt láng csapna fel, takarja le a lángot, soha ne használjon vizet az oltáshoz.
• Minden tisztítás előtt, illetve amikor nem használja a készüléket, húzza ki a hálózati csatlakozót.
• A környezet negatív nyomása nem haladhatja a 4 Pa-t (4 x 10 bar), miközben a páraelszívó és az elektromos főzőlap, valamint az elektromos áramon kívül más energiatípust használó főzőlap együtt működik.
• Abban a környezetben, ahol a berendezés működik, a fűtőolajjal vagy gázzal működő készülékek - például fűtőtestek - füstgázelvezetését teljesen el kell szigetelni, vagy a berendezésnek zárt rendszerűnek kell lennie.
• Ha a szellőzőcsatornához 120 vagy 150 mm-es csöveket használ, a csöveknek a lehető legrövidebbnek kell lenniük, illetve a lehető legkevesebb könyököt kell alkalmazni.

Fulladásveszély! A csomago- lóanyagokat kisgyermektől tartsa távol.

VIGYÁZAT: Ha főzőeszközökkel

együtt használja, a hozzáférhető elemek forrók lehetnek.

• A termék kivezetését tilos más olyan légcsatornákhoz csatlakoztatni, amelyek füstöt vezetnek el.
• A helyiség szellőzése elégtelen lehet, ha az elektromos főzőlaphoz használt páraelszívót gázzal vagy más tüzelőanyaggal működő berendezésekel együtt használja (ez nem vonatkozik azokra a berendezésekre, amelyek a levegő visszaengedik a szobába).

- A termékre helyezett tárgyak leeshetnek. Ne helyezzen semmilyen tárgyat a termékre.

- Ne flambírozzon a termék alatt.

FIGYELEM: A páraelszívó felszerelése előtt távolítsa el a védőfóliát.

- Ha a berendezés működik, soha ne hagyjon alatta magas nyílt lángot

- Használat közben az olajsütőkre mindig figyeljen: a túlhevített olaj lángra kaphat.

1 Fontos biztonsági és környezetvédelmi utasítások

1.2 WEEE irányelvnek való megfelelőség és a termék megsem-misítése: Ez a termék megfelel az EU WEEE irányelvének (2012/19/EU). Ezen a terméken megtalál-ható az elektromos és elektronikus berendezések hulladékainak osztályozására vonatkozó szimbólum (WEEE).

Ez a szimbólum azt jelzi, hogy a terméket élettartama végén nem szabad más háztartási hulladékkal együtt megsemmisíteni. A használt eszközt elektromos és elektronikus eszközök újrafeldolgozása céljából létrehozott hivatalos gyűjtőhelyen kell leadni. A gyűjtőpontokkal kapcsolatban keresse a helyi hatóságokat vagy a kereskedőt, ahol a terméket vásárolta. Minden háztartás fontos szerepet játszik a régi készülékek összegyűjtésében és újrahasznosításában. A használt készülék megfelelő ártalmatlanítása segít megelőzni a környezetre és emberi egészségre gyakorolt potenciálisan kedvezőtlen következményeket.

1.3 RoHS irányelvnek való megfelelőség

A megvásárolt termék megfelel az EU RoHS irányelvének (2011/65/

EU). Nem tartalmaz az irányelv által meghatározott káros és tiltott anyagokat.

1.4 Csomagolási információ

A termék csomagolóanyagai újrahasznosítható anyagokból készülnek és megfelelnek a nemzeti környezetvédelmi előírásoknak. A csomagolóanyagokat nem szabad más háztartási hul-ladékkal együtt megsemmisíteni. A helyi hatóságok által elhelyezett csomagolóanyag- gyűjtőpontokon kell a csomagolóanyagokat elhe-lyezni.

2 ÁltalánosMegjelenés

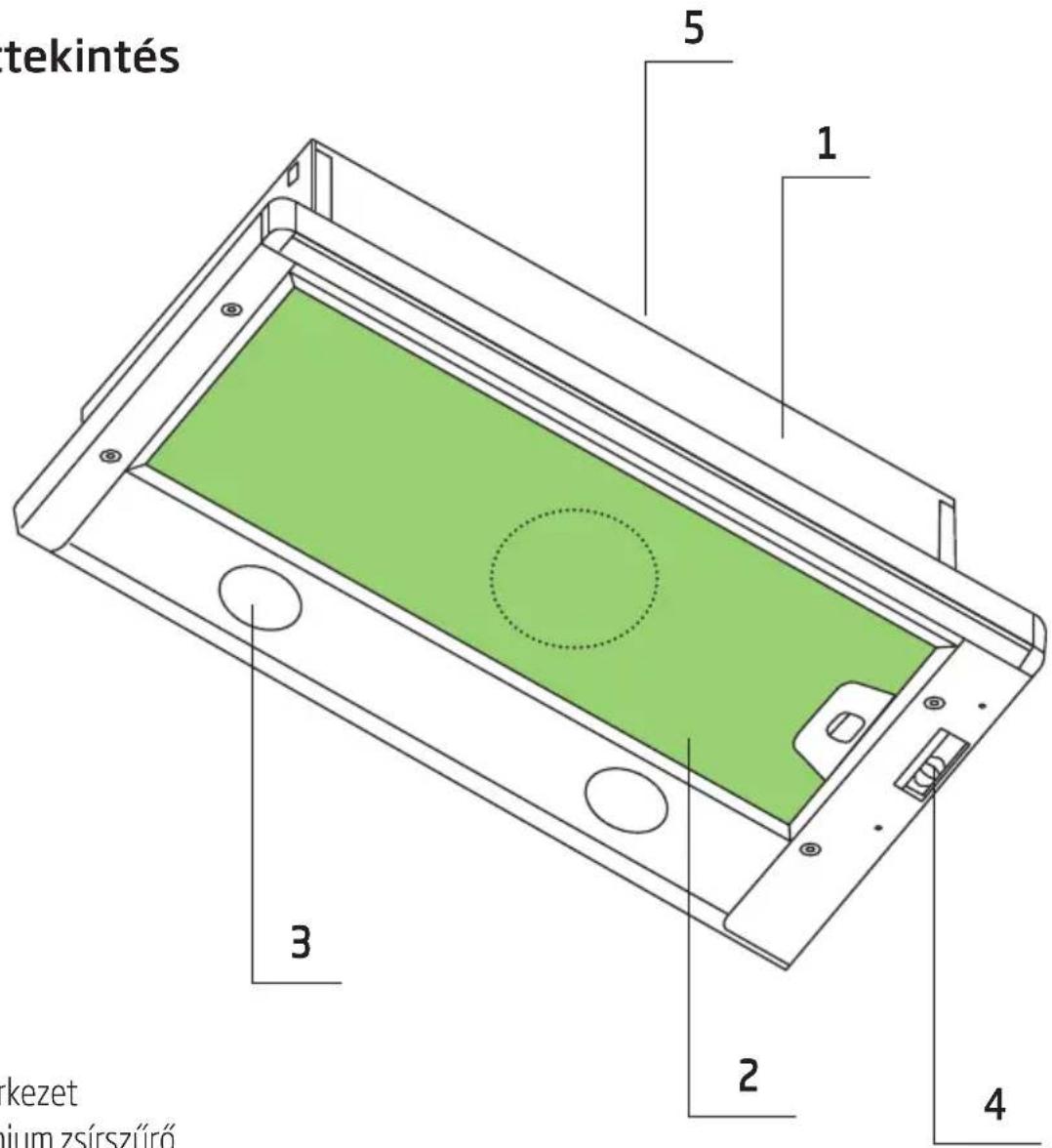

2.1 Áttekintés

1. Fő szerkezet
2. Alumínium zsírszúrő
3. Fény
4. Vezérlőpanel
5. Kéménykivezetés

2.2 Műszaki adatok

Típus	CTB 6407 XH / CTB 9407 X / CTB 6407 W / CTB 6407 X / DT 312 W / DT 312 I
Tápfeszültség	220-240V ~ 50 Hz
Lámpa teljesítménye (W)	2x4
Motor teljesítménye (W)	1 x 125
Légáram ( m^3/h ) - 3. Szint	310
Szigetelési osztály	II. szigetelési osztály

3 Berendezés használata

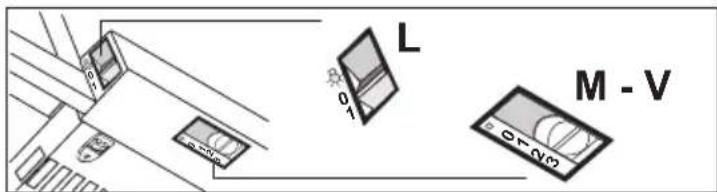

3.1 Vezérlőpanel

L	Világítás Be-	és kikapcsolhatja a lámpákat
M	Motor Be- és	kikapcsolhatja az elszívómotort
V	Sebesség Be	állíthatja az elszívó sebességét:
		1. Alacsony sebesség, folyamatos éscsendes légcseréhez, főzésből származóenyhe gőzökhöz.2. Közepes sebesség, alkalmas a legtöbbüzemi körülményre, figyelembe véve azoptimális levegő/zajszint arányt.3. Maximális sebesség, a legnagyobb főzésből származó gőzök eltávolítására,akár hosszú időn keresztül is.

• A páraelszívó kizárólag háztartási használatra készült, a konyhai szagok megszüntetésére.
• Soha ne használja a páraelszívót a rendeltetésétől eltérő célra.
• Ha a berendezés működik, soha ne hagyjon alatta magas nyílt lángot.
• A láng magasságát úgy állítsa be, hogy az csak a főzőedény aljáig érjen, ne érjen az edény szélein túl.
• Használat közben az olajsütókre mindig figyeljen: a túlhevített olaj lángra kaphat.

3 Berendezés használata

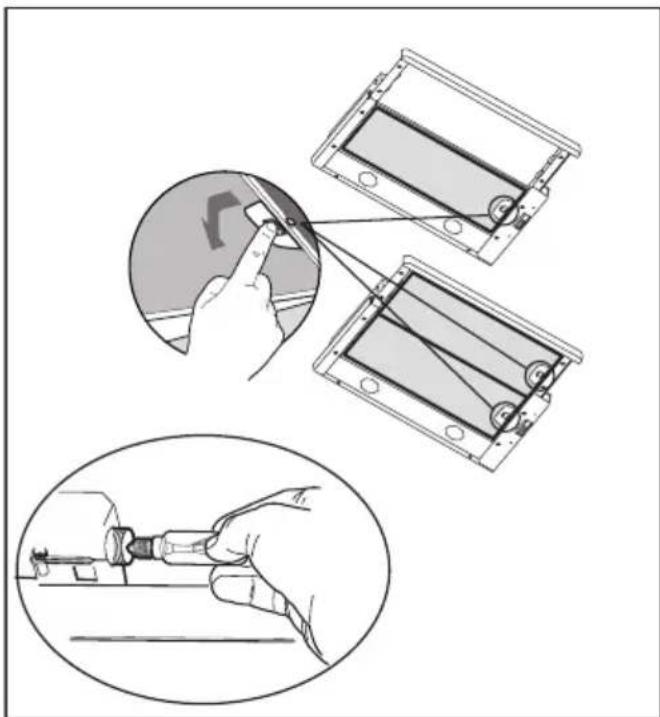

3.2 Izzó cseréje

	Az izzó cseréje előtt válassza le a páraelszívót az elektromos hálózatról.
	Ne érintse meg az izzókat, ha azok forrók.
	Ügyfeljen arra, hogy a csere izzókat ne érintse meg közvetlenül a kezével.
	Az izzókat a hivatalos szerviztől szerezheti be.

Lámpa	Teljesítmény (W)	Foglalat	Feszültség (V)	Méret (mm) ILCOS kód
	2x4 E14	220-24	0 104 x 35

• A termékben gyertya típusú LED-es lámpa található
• Az izzó cseréjekor max. 4 W-os izzót használjon

4 Tisztítás és karbantartás

A tisztítás és karbantartás előtt húzza ki a berendezést vagy kapcsolja ki a főkapcsolót, vagy kapcsolja le a biztosítékot, amely a páraelszívót biztosítja.

A készülék tisztítására és a szűrők cseréjére vonatkozó rendelkezések be nem tartása tűzveszélyt okozhat. Ezért ajánlott betartani az itt leírtakat. A gyártó nem vállal felelősséget a nem megfelelő használatból eredő motormeghibásodásokért vagy esetleges tűzért.

Csak semleges folyékony mosószerrel megnedvesített ruhával tisztítsa. Ne tisztítsa szerszámokkal vagy egyéb eszközökkel. Kerülje a súrolószerek használatát! Ne használjon alokolt

4.1 Az alumínium zsírszűrő tisztítása

A szűrő felfogja a levegőben lévő olajrészecskéket. Javasoljuk, hogy normal használat mellett havonta tisztítsa meg a szűrőt. Ehhez először távolítsa el a zsírszűrőket. Mossa le a szűrőket folyékony mosószerrel, öblítse le vízzel, és helyezze vissza, miután megszáradtak. Az alumínium zsírszűrők elszínezódhetnek mosás közben; ez normális, ezért nem kell kicserélnie a szűrőt.

Az alumínium szűrőt mosogatógépben elmoshatja

4.2 Szénszűrő cseréje (levegőkeringetés üzemmód)

A páraelszívó felszerelhető szénszűrővel is. A szénszűrő csak akkor használható, ha a páraelszívó nincs szellőzőcsatornához csatlakoztatva. A szénszűrőt legalább három havonta cserélni kell.

FIGYELEM: A szénszűrőt soha ne mossa el.

FIGYELEM: A szénszűrő beszerezhető a hivatalos szerviztól.

5 Berendezés beállítása

FIGYELEM

A beállítás előtt először olvassa el a biztonsági utasításokat.

MEGJEGYZÉS

Lapozza fel a 288. oldalt a telepítési útmutatóban

FIGYELEM

Ha a csavarokat nem az utasításoknak megfelelően csavarja, be a berendezést nem megfelelően telepíti, fennáll az áramütés veszélye.

5.1 Telepítéshez szükséges kiegészítők

1- Páraelszívó
2- Levegőkivezetés- rács
3- Lezáróelem (opcionális)
4- 4 X 4,2 X 44,4 csavar
5-2×4,2×12,7 csavar
6-2×2,9×12,7 csavar
7- Felhasználói kézikönyv

6 Hibaelhárítás

Hibaelhárítás Ok Megoldás
A berendezés nem működik.	Ellenőrizze a biztosítékot. Lehet, hogy a biztosíték leol-dott, állítsa újra működőképes állapotba.
A berendezés nem működik.	Ellenőrizze az elektromos csatlakozást.	A tápfeszültségnek 220-240 V között kell lennie.
A berendezés nem működik.	Ellenőrizze az elektromos csatlakozást.	Ellenőrizze, hogy más konyhai eszköz működik-e.
A lámpa nem működik.	Ellenőrizze az elektromos csatlakozást.	A tápfeszültségnek 220-240 V között kell lennie.
A lámpa nem működik.	Ellenőrizze a lámpa kapcsolóját.	A lámpa kapcsolójának „On” állásban kell lennie.
A lámpa nem működik.	Ellenőrizze a lámpákat. A termék lámpái nem lehetnek hibásak.
A termék levegőbeszívása gyenge.	Ellenőrizze az alumíniumszúrót.	Normál körülmények között az alumínium olajszúrót havonta legalább egyszer meg kell tisztítani.
A termék levegőbeszívása gyenge.	Ellenőrizze a szellőzőcsatornát.	A szellőzőcsatornának „On” állásban kell lennie.
A termék levegőbeszívása gyenge.	Ellenőrizze a szénszúrót. Szénszúróvel szerelt termékek esetén a szúrót normál esetben minden 3 hónapban ki kell cserélni.
