Tipo de produto	Coifa embutível
Marca	Beko
Modelo	CTB 6407 W
Cor	Branco
Largura (cm)	60
Profundidade (cm)	50
Altura (cm)	15
Peso líquido (kg)	12
Tensão de alimentação (V)	220-240
Frequência (Hz)	50
Potência do motor (W)	170
Débito de ar máximo (m³/h)	600
Número de velocidades	3
Tipo de iluminação	Halógeno
Potência de iluminação (W)	40
Tipo de comando	Controle deslizante mecânico
Filtro de gordura	Alumínio lavável na máquina de lavar louça
Filtro de carvão	Opcional (substituível)
Modo de evacuação	Recirculação ou evacuação exterior
Classe energética	B
Nível sonoro máximo (dB)	65
Manutenção dos filtros	Limpar os filtros de gordura todos os meses
Substituição do filtro de carvão	A cada 3 a 6 meses conforme uso
Índice de reparabilidade	7.5/10
Peças de reposição disponíveis	Filtros, lâmpadas, motor

Perguntas frequentes - CTB 6407 W BEKO

Como instalar a coifa Beko CTB 6407 W?

A instalação deve ser realizada por um profissional qualificado. Verifique se a parede suporta o peso da coifa (12 kg). Utilize as buchas e parafusos fornecidos. Para o modo de evacuação, conecte o duto ao diâmetro recomendado (120 ou 150 mm).

Qual é a altura de montagem recomendada?

A distância mínima entre a coifa e o fogão é de 65 cm para fogões elétricos ou de indução, e de 75 cm para gás.

Como limpar os filtros de gordura?

Os filtros de gordura de alumínio são limpos na máquina de lavar louça a baixa temperatura ou à mão com água quente e detergente. Deixe-os secar completamente antes de recolocá-los. Limpe-os todos os meses.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 3 a 6 meses conforme o uso. Não é lavável. Utilize um filtro compatível Beko.

Como trocar a lâmpada da coifa?

Desligue o aparelho. Remova a tampa da iluminação, desaperte a lâmpada defeituosa e substitua por uma lâmpada do mesmo tipo (halógeno G4, 20W máx). Reaperte e coloque a tampa novamente.

A coifa faz muito barulho: o que fazer?

Verifique se os filtros estão limpos e corretamente instalados. Certifique-se de que o duto de evacuação não está obstruído. Se o ruído persistir, contacte o serviço de assistência técnica.

Posso usar a coifa em modo de recirculação?

Sim, a coifa pode funcionar em modo de recirculação com um filtro de carvão ativo (não fornecido). O ar é filtrado e depois devolvido ao ambiente.

Como ajustar a velocidade de aspiração?

Utilize o controle deslizante mecânico localizado na frente. As velocidades 1, 2 e 3 correspondem respetivamente a um débito de ar baixo, médio e máximo.

O que fazer se a coifa não ligar?

Verifique se o aparelho está bem ligado e se o fusível não queimou. Se a iluminação funcionar mas o motor não, o motor pode estar defeituoso. Contacte um profissional.

Onde encontrar as peças de reposição para esta coifa?

As peças de reposição (filtros, lâmpadas, motor) estão disponíveis junto ao serviço ao cliente da Beko ou em sites de peças autorizados. Use a referência CTB 6407 W.

MANUAL DE UTILIZADOR CTB 6407 W BEKO

Leia este manual do utilizador em primeiro lugar!

Prezado Cliente,

Obrigado por preferir este aparelho da Beko. Esperamos que obtenha os melhores resultados com o nosso aparelho, que foi fabricado com tecnologia avançada e de alta qualidade. Como tal, leia com atenção todo este manual do utilizador e os outros documentos que o acompanham antes de utilizar o aparelho e guarde-o como referência para uso futuro. Se passar o aparelho para outra pessoa, dê-lhe também este manual do utilizador. Siga as instruções estando atento às informações e avisos no manual do utilizador.

Lembre-se que este manual do utilizador também pode aplicar-se a outros modelos. As diferenças entre modelos são explicitamente descritas no manual.

Significados dos símbolos

Os seguintes símbolos são usados em várias secções deste manual:

Informações importantes ou dicas úteis sobre a utilização.

AVISO: Avisos para situações perigosas relativas à segurança de pessoas e bens.

Aviso sobre perigo de incêndio.

Aviso de choque elétrico.

Classe de proteção para choque elétrico.

Este aparelho foi fabricado em instalações modernas e amigas do ambiente sem causar quaisquer danos à natureza.

1 Instruções importantes sobre segurança e meio ambiente

1.1 Segurança geral

Instruções importantes sobre a segurança, leia com cuidado e mantenha para a referência futura. Esta secção contém instruções de segurança que ajudarão a protegê-lo(a) contra o risco de incêndio, exposição a energia de micro-ondas libertada acidentalmente, ferimentos pessoais ou danos à propriedade. O não cumprimento destas instruções invalida a garantia concedida.

- Os produtos Beko estão em conformidade com as normas de segurança aplicáveis; portanto, em caso de qualquer dano no aparelho ou cabo de alimentação, deve ser reparado ou substituído pelo revendedor, centro de assistência ou por uma assistência especializada e autorizada para evitar qualquer perigo. Reparações defeituosas ou não qualificadas podem ser perigosas e constituir riscos para o utilizador.

- Este aparelho destina-se à utilização doméstica e aplicações semelhantes, como por exemplo:

- Áreas da cozinha dos funcionários em lojas, escritórios e outros ambientes de trabalho;

- Casas de turismo rural;

- Por clientes em hotéis, pensões e outros tipos de ambientes residenciais;

- Alojamentos do tipo cama e pequeno-almoço.

- Use este aparelho apenas para os fins a que se destina e tal como descrito neste manual.

- O fabricante não se responsabiliza por quaisquer danos resultantes de uma instalação incorreta ou imprópria.

- Este equipamento pode ser usado por crianças com idade de 8 anos ou mais e por pessoas com ca-pacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento se forem supervisionadas ou que lhes tenha sido dada instrução a respeito da utilização do equipa- mento de um modo seguro e que compreendam os perigos envolvi-dos.

- As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser realizadas por crianças sem serem supervisionadas.

- A distância mínima entre a superfície de apoio para os recipientes na placa de cozinha e a parte infe-

1 Instruções importantes sobre segurança e meio ambiente

rior do produto deve ser de 65 cm, no mínimo.

• Se as instruções de instalação para a placa de cozinha a gás especificarem uma distância maior, esta deve ser tida em consideração.
• Certifique-se de que a alimentação elétrica está em conformidade com as informações fornecidas na placa de dados do aparelho.
• Nunca utilize o aparelho se o cabo de alimentação ou o próprio aparelho estiverem danificados.
• Evite danos ao cabo de alimentação, evitando apertá-lo, dobrá-lo ou arrastá-lo sobre extremidades pontiagudas. Mantenha o cabo de alimentação afastado de superfícies quentes e chamas vivas.
• Apenas utilize o aparelho numa tomada com ligação à terra.

AVISO: Não ligue o aparelho à corrente até que a instalação esteja concluída.

• Coloque o aparelho de modo a que a ficha esteja sempre acessível.
• Não toque nas lâmpadas caso tenham estado acesas durante muito tempo. Estas podem queimar as suas mãos, dado que ficam

quentes.

• Siga os regulamentos estabelecidos pelas autoridades competentes relativos ao ar de exaustão (este aviso não se aplica se o aparelho for utilizado sem chaminé).
• Utilize o aparelho apenas depois de colocar um tacho, uma frigideira, etc. na placa de cozinha. Caso contrário, o calor excessivo pode deformar algumas partes do aparelho.
• Desligue a placa de cozinha antes de retirar o tacho, a frigideira, etc.
• Não deixe óleo quente na placa de cozinha. As frigideiras com óleo quente podem entrar em combustão espontânea.
• Preste atenção às cortinas e tampas, pois o óleo pode incendiar-se enquanto se cozinha, por exemplo, batatas fritas.
• O filtro de gordura deve ser substituído, no mínimo, mensalmente. O filtro de carbono deve ser substituído, no mínimo, a cada 3 meses.
• O aparelho deve ser limpo de acordo com as instruções do manual do utilizador. Pode existir perigo de incêndio caso a limpeza não seja realizada de acordo com

1 Instruções importantes sobre segurança e meio ambiente

as instruções do manual do utilizador.

• Não utilize materiais de filtração que não sejam resistentes ao fogo além do filtro atual.
• Utilize apenas as peças originais ou peças recomendadas pelo fabricante.
• Não utilize o aparelho sem o filtro e não retire os filtros durante o funcionamento do aparelho.
• No caso de deflagrar uma chama, corte a alimentação elétrica do aparelho e dos elétrodomésticos.
• No caso de deflagrar uma chama, cubra-a e nunca use água para ex- tingui-la.
• Desligue o aparelho antes de cada limpeza e quando este não estiver a ser utilizado.
• A pressão negativa no ambiente não deverá exceder 4 Pa (4 x 10 bar) enquanto o exaustor para a placa de cozinha elétrica e os aparelhos alimentados por outro tipo de energia além da eletricidade estiverem a funcionar em simultâneo.
• No ambiente em que o aparelho está a ser utilizado, a exaustão dos dispositivos que funcionam a

óleo combustível ou gás, como é o caso dos aquecedores, deverá ficar totalmente isolada. Caso contrário, o aparelho terá de ser de tipo hermético.

- Ao fazer a ligação à chaminé, utilize tubos com 120 ou 150 mm de diâmetro. A ligação do tubo deve ser o mais curta possível e ter o menor número de curvas possível.

Perigo de asfixia! Mantenha todos os materiais da embalagem afastados das crianças.

1 Instruções importantes sobre segurança e meio ambiente

ATENÇÃO: Partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha.

• A saída do exaustor não pode estar ligada aos canais de ar que incluem outros fumos.
• A ventilação na divisão poderá ser insuficiente quando se utilizar o exaustor para a placa de cozinha elétrica simultaneamente com os dispositivos que funcionam a gás ou outros combustíveis (isto poderá não se aplicar aos aparelhos que apenas fazem o retorno do ar para a divisão).

- Os objetos colocados em cima do aparelho podem cair. Não coloque quaisquer objetos em cima do aparelho.

- Não flambeie debaixo do aparelho.

AVISO: Remova as películas protetoras antes de instalar a Placa de cozinha.

- Nunca deixe chamas vivas altas sob o exaustor quando este estiver em funcionamento

- Mantenha as fritadeiras sob controlo durante a utilização: o óleo sobreaquecido pode inflamar-se.

1.2 Conformidade com a Diretiva REEE e eliminação do produto residual:

Este produto está em conformidade com a Diretiva REEE da UE (2012/19/UE). Este produto traz um símbolo de classificação para reciclagem de equipamentos elétricos e eletrónicos (REEE).

Este símbolo indica que o produto não deve ser elimi- nado juntamente com o lixo doméstico no fim da sua vida útil. Os aparelhos usados devem ser levados para um ponto de recolha oficial para a reciclagem de aparelhos elétricos e eletrónicos. Para encontrar estes sistemas de recolha, entre em contacto com as autoridades locais ou com o revendedor através do qual adquiriu o produto. Cada domicílio desempenha um papel fundamental na recolha e reciclagem de aparelhos antigos. A eliminação correta de aparelhos usados ajuda a prevenir potenciais efeitos negativos ao meio ambiente e à saúde humana.

1 Instruções importantes sobre segurança e meio ambiente

1.3 Conformidade com a Diretiva RoHS

O produto adquirido está em conformidade com a Diretiva RoHS da UE (2011/65/UE). Não contém

materiais prejudiciais ou proibidos especificados na Diretiva.

1.4 Informação de embalagem

Os materiais para embalagem do produto são

riais recicláveis, em conformidade com a nossa Regulamentação

Nacional do Ambiente. Não elimine os materiais da embalagem juntamente com os resíduos domésticos ou outros tipos de resíduos. Leveos para os pontos de recolha de materiais de embalagem designados pelas autoridades locais.

2 Aspecto geral

.1 Corpo principal
. 2 Filtro de gordura em alumínio
. 3 Iluminação
. 4 Painel de controlo
.5 Chaminé

2.2 Dados técnico

Modelo	CTB 6250 W / CTB 6250 X / CTB 6250 XH / CTB 6250 B / CTB 9250 X / CTB 9250 XH
Tensão de alimentação	240-220V ~ 50 Hz
Potência da lâmpada (W)	2x4
Potência do Motor (W)	1 x 140
Fluxo de ar ( m^3/h ) - 3. Nível	420
Classe de isolação	CLASSE II

3 Utilização do electrodoméstico

3.1 Painel de controlo

L	Luzes Liga e	desliga a Iluminação
M	Motor Liga e	desliga o motor de exaustão
V	Velocidade	Determina a velocidade de funcionamento:1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.2. Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

• O exaustor foi concebido exclusivamente para o uso doméstico, a fim de eliminar os odores da cozinha.
• Nunca utilizar o exaustor para outros fins para os quais não foi concebido.
• Nunca deixe alta chamas expostas sob o exaustor quando o mesmo estiver a funcionar.
• Ajustar a intensidade da chama para direcioná-la apenas para o fundo da panela, certificando-se de que a mesma não envolva os lados.
• Fritadeiras de gordura profunda devem ser monitorizadas continuamente durante a utilização: óleosobreaquecido pode irromper em chamas.

3 Utilização do electrodoméstico

3.2 Substituição da lâmpada

Antes de substituir as lâmpadas, desligue a alimentação eléctrica do exaustor.

Não tocar nas lâmpadas quando as mesmas estiverem quentes.

Cuidado para não tocar com as mãos directamente na lâmpada substituída.

Pode comprar lâmpadas de agentes de serviço autorizados.

Lâmpada	Absorção (W)	Ligação Tensão (V) Dimensão (mm) Código ILCOS
(COES)	2x4 E14	220-240	104 x 35		HSGSB/C/UB-28-220/240-E14

• Este produto utiliza lâmpada LED de tipo vela
• Deve ser utilizada uma lâmpada de no máximo 4 W quando a lâmpada é substituída

4 Limpeza e manutenção

Antes da limpeza e manutenção, desligue o electrodoméstico da tomada ou desligue o interruptor principal ou solteo fusível que abastece o exaus- tor.

A falha em cumprir com as disposições relativas à limpeza do dispositivo e substituição de filtros pode causar risco de incêndio. Por conseguinte, recomenda-se o cumprimento das orientações aqui fornecidas. O fabricante não é responsável por qualquer dano ao motor ou incêndios causados por uso inadequado.

Limpar utilizando apenas um pano humedecido com detergente líquido neutro. Não limpar com ferramentas ou instrumentos. Não utilizar produtos abrasivos. Não usar álcool

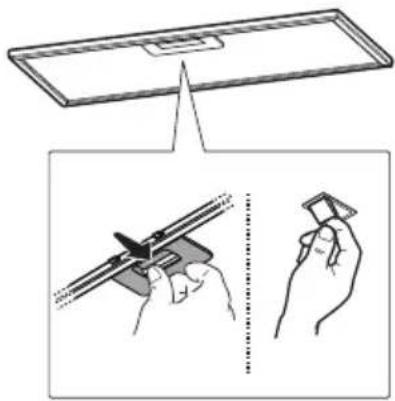

4.1 Limpeza do filtro de gordura em alumínio

Este filtro captura partículas de óleo no ar. Recomenda-se limpar o filtro todos os meses em condições normais de uso. Primeiro, remova os filtros de gordura para este processo. Lavar os filtros com detergente líquido e enxaguar com água e instalá-los de volta depois de seco. Os filtros de gordura em alumínio podem tornar descolorados à medida que são lavados. Isso é normal e não é motivo para substituir o seu filtro.

Pode lavar o filtro de alumínio na lavadora de louça

4.2 Substituição do filtro de carbono (Modo de circulação de ar)

O exaustor pode ser equipado com um filtro de carbono activo. O filtro de carbono é aplicado apenas no caso em que o exaustor não estiver conectado ao tubo de ventilação.

Em qualquer caso, é necessário substituir o filtro de carbono pelo menos a cada três meses.

ADVERTÊNCIA: O filtro de carbono nunca é lavado.

ADVERTÊNCIA: O filtro de carbono está disponível a partir de serviços autorizados.

5 Montagem do dispositivo

ADVERTÊNCIA

Leia as instruções de segurança antes da montagem.

NOTA

Consulte a página 288 para o guia de instalação

ADVERTÊNCIA

A falha ao instalar os parafusos de fixação do dispositivo de acordo com estas instruções pode resultar em riscos eléctricos.

5.1 Acessórios de instalação

1- Exaustor
2- Grade de saída de ar
3- Elemento de fecho (opcional)
4- Parafusos 4 X 4.2 X 44.4
5- Parafusos 2 X 4.2 X 12.7
6- Parafusos 2 X 2.9 X 12.7
7- Manual do utilizador

Este certificado cobre a garantia de reparação do seu eletrodoméstico por dois anos a contar da data de compra, contra defeitos de funcionamento provenientes do fabrico ou dos materiais; ou de substituição do dispositivo, a menos que uma dessas opções seja impossível ou desproporcionada em relação à outra. Quando detetar um defeito ou anomalia no aparelho entre imediatamente em contacto connosco, existe um prazo limite de dois meses para nos informar sobre a falta de conformidade. O valor da deslocação está incluído na reparação, com exceção de pequenos aparelhos que podem ser transportados para a oficina do serviço oficial da marca. Em caso de substituição, o período de garantia fica suspenso e o aparelho irá manter o prazo de validade do aparelho substituído e no mínimo 6 meses de garantia.

Esta garantia só será válida se a fatura, recibo de venda ou a entrega do produto em questão for posterior à data da fatura. Esta garantia é válida em território espanhol e português para aparelhos distribuído pela Beko Electronics Espanha SL. A garantia só é válida para o primeiro comprador ou adquirente do produto. A garantia é válida para dispositivos adaptados às condições climáticas e ambientais em que se situam.

EXCLUSÕES DA GARANTIA

O custo da reparação será pago pelo utilizador nos seguintes casos:

• Aparelhos utilizados para uso profissional ou não exclusivamente doméstico, em estabelecimentos comerciais, industriais ou públicos.
• O equipamento desmontado ou adulterado por alguém que não seja expressamente autorizado pelos serviços técnicos.
• A instalação, transporte, substituição de equipamento, colocação em funcionamento, alteração do sentido das portas.
• Intervenções de manutenção ou informações sobre a utilização dos aparelhos.

- Alteração de injetores em aparelhos a gás.

- As avarias causadas pela falta de manutenção ou limpeza, ou aquelas causadas por um uso inadequado, sobrecarga, abandono ou de forma a não respeitar as instruções de uso ou instalação dos aparelhos.

- As avarias provocadas por causas acidentais, sinistros de força maior ou resultantes de instalação inadequada e em geral, avarias por razões não relacionadas com o produto.

- As avarias causadas por ligações que podem apresentar flutuações, irregularidades ou falta de uniformidade no fornecimento, por exemplo: abastecimento de água, impulsionado por pressão, energia solar, energia eólica, geradores de energia elétrica ou outro tipo de fornecimento não-padrão.

- Os materiais quebrados ou danificados por desgaste ou uso não normal do aparelho, ou consumíveis tais como: juntas, plásticos, borracha, correias, vidros, pincéis, lâmpadas, asas, puxadores, tampas de queimadores, filtros, grades, etc.

- Os aparelhos que apresentem oxidação, ou danos por corrosão em esmaltes ou tintas, que possam ter sido causados por efeitos químicos ou eletroquímicos da água ou de qualquer outra substância, ou aceleradas por circunstâncias ambientais ou climáticas não propícias.

- Defeitos estéticos em serigrafia ou pintura.

- Os danos causados por transporte ou manuseio, colisões, etc.

- Os aparelhos devem ser instalados de forma acessível em caso de reparação e o utilizador deve assumir os custos necessários para aceder ao aparelho para reparação e substituição.
