Terméktípus	Páraelvonó
Márka	Beko
Modell	HCA92640WH
Szín	Fehér
Szélesség	90 cm
Szerelés	Fali kéményes
Maximális elszívási teljesítmény	650 m³/h
Zajszint (max.)	55 dB(A)
Sebességek száma	3 plusz boost
Vezérlés típusa	Érintővezérlés
Világítás	LED, 2 x 1.5 W
Zsírszűrő	Alumínium, mosható
Szénszűrő	Opcionális, recirkulációhoz
Csőátmérő	150 mm
Energiaosztály	A
Éves energiafogyasztás	50 kWh
Motorteljesítmény	200 W
Magasság (min-max)	60 - 110 cm
Súly	15 kg
Garancia	2 év
Speciális funkciók	Automatikus kikapcsolás időzítő, boost funkció

Gyakran ismételt kérdések - HCA92640WH BEKO

Hogyan szereljem fel a Beko HCA92640WH páraelvonót?

A beszerelést szakképzett szerelőnek kell elvégeznie. Ügyeljen arra, hogy a páraelvonó legalább 65 cm-re legyen egy elektromos főzőlap felett, vagy 75 cm-re gáztűzhely felett. Csatlakoztassa a csatornát egy 150 mm-es kivezetéshez, vagy használja recirkulációs üzemmódot szénszűrővel.

Milyen gyakran kell tisztítani a zsírszűrőt?

Az alumínium zsírszűrőt normál használat mellett 2 havonta kell tisztítani. A tisztításhoz vegye ki a szűrőt, és mossa le meleg szappanos vízzel, vagy mosogatógépben alacsony hőfokon. Alaposan szárítsa meg, mielőtt visszahelyezi.

Szükséges ehhez a páraelvonóhoz szénszűrő?

Szénszűrő csak akkor szükséges, ha a páraelvonót recirkulációs üzemmódban használja (nincs külső csatorna). A szénszűrő elnyeli a szagokat, és 3-6 havonta cserélni kell, használattól függően. A modell opcionális szénszűrőt támogat.

Hogyan cseréljem ki a LED lámpákat?

A LED lámpák beépítettek, és szakembernek kell cserélnie. Meghibásodás esetén lépjen kapcsolatba a Beko ügyfélszolgálatával vagy egy szakképzett villanyszerelővel. Ne próbálja meg saját maga szétszerelni a lámpaegységet.

Mi az a boost funkció?

A boost funkció rövid időre (általában 10 perc) maximális elszívási teljesítményt biztosít, hogy gyorsan eltüntesse a füstöt vagy erős szagokat. A boost ciklus után a páraelvonó visszaáll az előző sebességfokozatra.

Használhatom a páraelvonót csatorna nélkül?

Igen, használhatja a páraelvonót recirkulációs üzemmódban. Telepítenie kell egy szénszűrőt (nem tartozék) a szagok szűrésére. A levegő ezután visszakerül a konyhába. Győződjön meg róla, hogy a felső kémény megfelelően le van zárva.

Miért zajos a páraelvonóm?

A normál üzemi zaj legfeljebb 55 dB(A). Ha a zaj túlzott, ellenőrizze, hogy a csatornarendszer biztonságos és nincs eltömődve, valamint hogy a zsírszűrő tiszta. Laza alkatrészek vagy kopott motor is okozhat zajt; szükség esetén hívjon szervizt.

Hogyan állítsam be az automatikus kikapcsolás időzítőt?

Az automatikus kikapcsolás időzítő aktiválásához nyomja meg az időzítő gombot az érintőpanelen. A páraelvonó 15 perc után automatikusan kikapcsol. A késleltetést a gomb többszöri megnyomásával állíthatja be (opciók: 15, 30 vagy 60 perc).

Mennyi a garanciaidő erre a páraelvonóra?

A Beko 2 év garanciát vállal a HCA92640WH modellre, amely a gyártási hibákra vonatkozik. Regisztrálja termékét online a garancia meghosszabbításához. A garancia nem terjed ki a nem megfelelő telepítés vagy helytelen használat által okozott károkra.

Hogyan tisztítsam a páraelvonó külső felületét?

Használjon puha, nedves ruhát enyhe tisztítószerrel. Ne használjon súrolószereket vagy dörzsszivacsokat, amelyek károsíthatják a fehér felületet. Száraz ruhával törölje le. Kerülje a nedvesség bejutását a vezérlőpanelbe.

HASZNÁLATI ÚTMUTATÓ HCA92640WH BEKO

Kérjük, először olvassa el ezt a használati útmutatót!

Tisztelt Vásárló,

Köszönjük, hogy ezt a Beko készüléket választotta. Reméljük, hogy a készülékével amelyet kiváló minőséggel és a legkorszerűbb technológiával gyártottak, a legjobb eredményeket érheti el. Ezért kérjük, mielőtt a készüléket felhasználná, figyelmesen olvassa el ezt a teljes felhasználói kézikönyvet és az összes többi kísérő dokumentumot és őrizze meg a későbbi felhasználási referenciaként. Ha a készüléket továbbadja, akkor adja tovább a felhasználói kézikönyvet is. Kövesse az utasításokat, vegye figyelembe a felhasználói kézikönyv összes információját és figyelmeztetését.

Ne feledje, hogy ez a felhasználói kézikönyv más modellekre is vonatkozhat. A modellek közötti különbségeket a kézikönyv kifejezetten leírja.

A szimbólumok jelentése

A felhasználói kézikönyv egyes szakaszaiban az alábbi szimbólumokat használjuk:

Fontos információk és hasznos tippek a használathoz.

FIGYELMEZTETÉS: Figyelmeztetések az élet és vagyon biztonságát érintő veszélyes helyzetekre.

Tüzveszély figyelmeztetés.

Áramütés figyelmeztetés.

1 Fontos biztonsági és környezetvédelmi utasítások

1.1 Általános biztonság

Fontos biztonsági utasítások Olvassa el figyelmesen, és órizze meg a jövőbeli referenciák céljából Ez a szakasz olyan biztonsági utasításokat tartalmaz, amelyek megvédik a tűz, az áramütés, a szivárgó mikrohullámú energia, a személyi sérülések és az anyagi károk veszélyétől. Ezen utasítások be nem tartása a garancia érvényvesztését okozza.

- A Beko termékek megfelelnek az alkalmazandó biztonsági előírásoknak; ezért a készülék vagy a tápkábel sérülése esetén a veszély elkerülése érdekében a terméket a forgalmazó, a szakszerviz vagy a szakember és hivatalos szerviz javíthatja, bármey veszély elkerülése érdekében. A hibás vagy minősítés nélküli javítás veszélyes lehet, és kockázatot jelenthet a felhasználó számára.

- A berendezést otthoni, valamint az alábbi helyeken történő használatra tervezték:

– Üzletek, irodák és egyéb munkahelyek személyzeti ko-

nyhája;

• Farm házak,
  – szállodák és más szállá- shelyek vendégei általi használat;
• Bed and Breakfast szolgáltatók;

- A készüléket csak rendeltetés- szerűen, a használati útmutató- ban leírtak szerint használja.

- A gyártó nem vállal felelősséget a termék nem megfelelő beszereléséből vagy helytelen felhasználásából eredő károkért.

- A készülék használható 8 éves és ennél nagyobb gyermekek által, valamint csökkentett fizikális, érzékelési vagy mentális készségekkel rendelkező személyek által, vagy tapasztalattal és tudással nem rendelkező személyek által, ha őket a biztonságukért felelős személy a készülék használatával kapcsolatban tájékoztatással vagy iránymutatással látta el.

- Gyermekek nem játszhatnak a készülékkel. A tisztítást és a karbantartást gyermekek felügyelet nélkül nem végezhetik.

1 Fontos biztonsági és környezetvédelmi utasítások

• A főzőlap főzőedényeinek tartó-felülete és a termék alsó része közötti minimális távolságnak legalább 65 cm-nek kell lennie.
• Ha a gáztűzhely beszerelési útmutatója nagyobb távolságot ír elő, ezt figyelembe kell venni.
• Ellenőrizze, hogy a hálózati áramellátás megfelel-e a készülék adattábláján szereplő információknak.
• Soha ne használja a készüléket, ha a tápkábel vagy maga a készülék megsérült.
• Kerülje el a tápkábel sérülését azáltal, hogy nem szorítja, hajlítja vagy dörzsöli éles szélekre. Tartsa távol a tápkábelt forró felületektől és nyílt lángtól.
• A készüléket csak földelt aljzattal használja.

FIGYELMEZTETÉS: Ne csatlakoztassa a készüléket a hálózathoz, amíg a telepítés teljesen be nem fejeződött.

• Helyezze el a készüléket oly módon, hogy a csatlakozó dugó mindig hozzáférhető legyen.
• Ne érintse meg a lámpákat, ha azok hosszú ideig működtek.

Megégethetik a kezét, mivel for- rók lesznek.

- Kövesse az illetékes hatóságok által a füstgáz kibocsátására vonatkozó előírásokat (ez a figyelmeztetés nem vonatkozik az égéstermék nélküli használatra).

- A készülékét csak csésze, serpenyő esetén használhatja. Ellenkező esetben az erős hő a termék egyes elemeinek deformációját okozhatja.

- Mielőtt levenné az edényt, serpenyőt, stb., kapcsolja ki a főzőlapot.

- Ne hagyjon forró olajat a túzhelyen. Forró olajat tartalmazó edények öngyulladást okozhatnak.

- Vigyázzon a függönyökre és takarókra, mivel az olaj étel, például sült krumpli, sütés közben felgyulladhat.

- A zsír szűrőt minden hónapban ki kell cserélni. A szénszűrőt legalább háromhavonta ki kell cserélni.

- A terméket a felhasználói kézikönyvnek megfelelően kell megtisztítani. Ha a tisztítást nem

1 Fontos biztonsági és környezetvédelmi utasítások

a felhasználói kézikönyv szerint hajtották végre, tüzet okozhat.

• A jelenlegi szűrők helyett ne használjon nem tűzálló szűrőanyagokat.

- Csak eredeti alkatrészeket vagy a gyártó által ajánlott alkatrészeket használjon.

- Ne működtesse a terméket szűrő nélkül, és ne távolítsa el a szűrőket, amíg a termék működik.

- Ha bármilyen láng elindul, áramtalanítsa a terméket és a főzőkészülékeket.

- A láng belobbanása esetén takarja el a lángot, soha ne használjon az oltáshoz vizet.

- Minden egyes tisztítás előtt és amikor a készüléket nem használja, húzza ki a konnektorból.

- A környezeti negatív nyomás nem haladhatja meg a 4 Pa-t (4 x 10 bar), ha az elektromos főzőlap páraelszívója és az elektromos áramtól eltérő, más típusú energiára működő készülékek egyszerre működnek.

- A környezetben, ahol a készüléket használják, a tüzelőolajra

vagy gázra működő eszközök, pl. helyiségfűtő berendezések füstgázainak teljesen elszigetelten kell működnie, vagy az eszköznek hermetikus típusúnak kell lennie.

- Az égéstermék-elvezetéshez használjon 120 vagy 150 mm átmérőjű csöveket. A csőcsatlakozásnak a lehető legrövidebbnek kell lennie és a lehető legkevesebb könyököt kell felhasználnia.

Fulladás veszély! A cso-magolóanyagokat tartsa távol gy-ermekektől.

VIGYÁZAT: Főzőeszközökkel történő használat esetén a hozzáférhető részek forróak lehetnek.

- A termék kimenete nem csatlakoztatható más füstöt tartalmazó légcsatornákhoz.

- Lehet, hogy a helyiség szel- lőztetése nem elegendő, ha az elektromos főzőlap burkolatát egyidejűleg használják a gáz- zal vagy más üzemanyaggal működő eszközökkel (ez nem vonatkozik azokra a készüléke-

1 Fontos biztonsági és környezetvédelmi utasítások

kre, amelyek csak a levegőt vezetik vissza a helyiségbe).

• A termékre helyezett tárgyak leeshetnek. Ne tegyen semmilyen tárgyat a készülékre.
• Ne lángoljon a termék alatt.

FIGYELMEZTETÉS: A páraelszívó felszerelése előtt távolítsa el a védőfóliákat.

• Soha ne hagyjon magas nyílt lángot a páraelszívót alatt, amikor az működésben van.
• Használat közben a folyamatosan ellenőrizze a fritőzöket: a túlmelegedett olaj fellángolhat.

1.2 A WEEE-irányelvnek való megfelelés és hulladékártalmatlanítás:

A termék megfelel a WEEE (elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU) irányely követelményeinek. Ez a termék elektromos és elektronikus hulladék osztályozási szimbóllummal (WEEE) rendelkezik.

Ez a szimbólum azt jelzi, hogy a terméket az élettartama végén nem szabad közösen más háztartási hul-ladékokkal együtt kidobni. A használt eszközt vissza kell vinni a hivatalos gyűjtőhelyre az elektromos és elektronikus eszközök újrahasznosítása céljából. A gyűjtőrendszerek megtalálásához vegye fel a kapcsolatot a helyi hatóságokkal vagy a kereskedővel, ahol a terméket vásárolták. Minden háztartás fontos szerepet tölt be a régi készülékek visszanyerésében és újrahas-

znosításában. A használt készülék megfelelő ártalmatlanítása segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket.

1.3 Az RoHS irányelv betartása

A megvásárolt termék megfelel az EU RoHS Irányelvének (2011/65/EU). Nem tartalmaz az irányelvben meghatározott káros és tiltott anyagokat.

1.4 Csomagolási információ

A termék csomagolóanyagait újrahasznosítható anyagokból gyártják, a nemzeti környezetvédelmi rendeleteinknek megfelelően. A csomagolóanyagokat ne dobja el a háztartási vagy egyéb hulladékok közé. TVigye őket a helyi hatóságok által kijelölt cso-magolóanyag-gyűjtő helyekre.

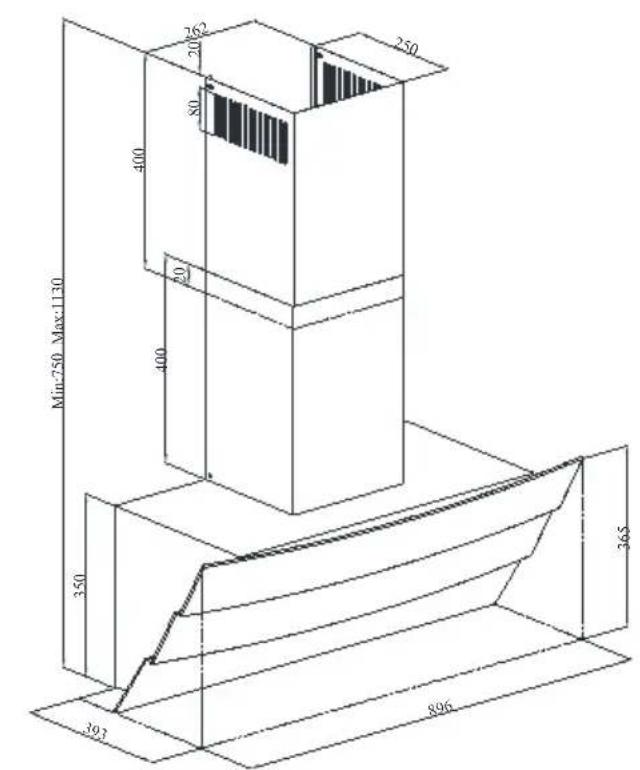

2 Általános megjelenés

2.1 Áttekintés

1. Belső kürtő
2. Külső kürtő
3. Üveg burkolat
4. Szürő (az üveg burkolat alatt)
5. Kezelőpanel
6. Megvilágítás

(1.ábra)

2.2 Technical data

Modell	HCA92640BH	HCA92640WH
Tápfeszültség	220-240V ~ 50 Hz
Lámpa teljesítménye	2x3 W
Motor teljesítménye	210 W
Áramlási sebesség – 3. Szint	631 m3/h
A motor szigetelési osztálya	F osztály
Szigetelési osztály	I osztály

3 A készülék működése

3.1 A készülék vezérlése

KULCS FUNKCIÓ
A : Fény Be/Kikapcsoló	A kapcsoló megnyomásávalmegvilágíthatja a főzőterületet.
B : 1. szintkapcsoló	A kapcsoló megnyomásávalelindíthatja a páraelszívót az 1.szinten. Ha ezt a kapcsolót mégegyszer megnyomja a berendezéskikapcsolásához, a sebességkijelzéseltűnik a kijelzőről.
C : 2. szintkapcsoló	A kapcsoló megnyomásávalelindíthatja a páraelszívót a 2. szinten.Ha ezt a kapcsolót még egyszer megn-yomja a berendezés kikapcsolásához,a sebességkijelzés eltűnik a kijelzőről.
D : 3. szintkapcsoló	A kapcsoló megnyomásávalelindíthatja a páraelszívót a 3. szinten.Ha ezt a kapcsolót még egyszer megn-yomja a berendezés kikapcsolásához,a sebességkijelzés eltűnik a kijelzőről.

3.2 Energiatakarékos használat

• A páraelszívó használatakor a szagok és gőzök intenzitásának megfelelően válassza ki a sebességet, így megakadályozhatja a szükségtelen áramfogyasztást.
• Normál körülmények között használja az alacsony sebességeket (1-2), ha a szagok és a gőzök intenzívebbek, akkor a magasabb sebességet (3).
• A páraelszívón található lámpák feladata a főzőzónák megvilágítása.
• Amennyiben ezeket használja a környezet/konyha megvilágítására, az szükségtelen áramfogyasztást és elégtelen megvilágítást eredményez.

3.3 A páraelszívó használata

• A páraelszívó egy olyan motorral van felszerelve, amely különböző sebességbeállításokkal rendelkezik.
• A jobb teljesítmény érdekében azt javasoljuk, hogy normal körülmények között használja az alacsony sebességet, intenzívebb szagok és gözök esetén pedig a magasabb sebességet.
• A páraelszívót elindíthatja a kívánt sebesség kapcsolójának megnyomásával (B,C,D).
• A világításkapcsoló megnyomásával megvilágíthatja a főzőterületet (A).

3.4 Automatikus leállítás

Ez a berendezés fel van szerelve egy automatikus leállító funkcióval, amely lehetővé teszi, hogy a főzést követően a berendezés még egy előre meghatározott ideig szellőztesse a helyiséget a kellemetlen szagok és gózök megszűntetése érdekében. A berendezés a megadott időtartamot követően automatikusan leáll. Az automatikus leál-lítási funkció engedélyezéséhez nyomja bármelyik sebességválasztó gombot (B, C, D) 2 másodper-cnél hosszabban. A 15 perces időzítő aktiválásra kerül. Ha megnyomja ugyanazt a sebességválasztó gombot, miközben az automatikus leállítási funkció aktiválva van, a funkció törlésre kerül és a berendezés leáll. Ha egy másik sebességszintet választ ki, a funkció akkor is leállítása kerül. Ha szeretné, hogy a berendezés ismét automatikusan álljon le, újra engedélyeznie kell az automatikus leállítási funkciót.

3 A készülék működése

3.5 Lámpák cseréje

MAX 3 W

Válassza le a páraelszívót az áramforrásról. Ebben a berendezésben 3 W LED lámpák találhatók. A LED lámpák cseréjéhez nyomja lefelé a lámpákat a lámpatartó hátsó részénél, hogy kioldhassa a lámpát. Majd az eltávolításhoz forgassa el 1/4 fordulattal az óramutató járásával megegyezően. Az új lámpa behelyezéséhez hajtsa végre a fenti lépéseket fordított sorrendben.

Izzó
Izzó teljesítmény	3 W
Tartó / Aljzat	GZ 10
Izzófeszültség	220 - 240 V
Méret	53x50 mm
ILCOS kód	DR/F3-220-240-GZ10-50-53
Fényáram	260 lm
Kapcsolódó színhőmérséklet	3000 K

Ez a termék “F” energiahatékonysági osztályú fényforrást tartalmaz.

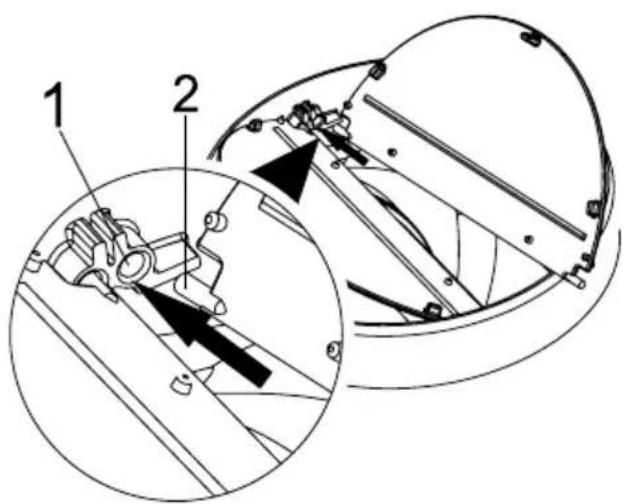

3.6 Üzemeltetés kürtőcsatlakozással

tön keresztül ke-

rülnek eltávolításra, amely a páraelszívó csatlakozófejéhez van rögzítve.

- A kürtő átmérőjének ugyanakkorának kell lennie, mint a csatlakozógyűrű. Vízszintes elhelyezés esetén a csövet egy kis lejtéssel kell beszerelni (kb. 10°), hogy a levegő könnyen távozhasson a helyiségből.

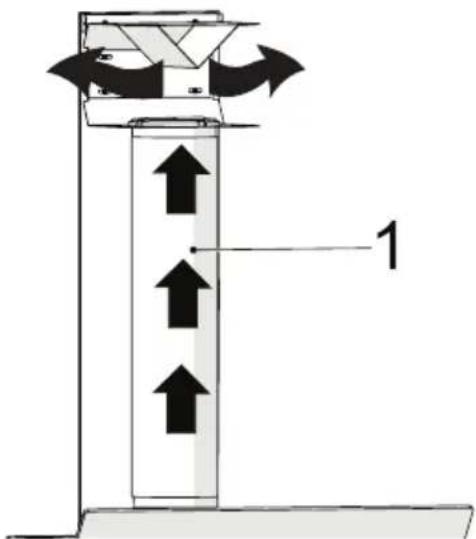

3.7 Üzemeltetés kürtőcsatlakozás nélkül

énszűrő megszűri, majd visszavezeti a helyiségbe. A szénszűrő akkor használatos, amikor nincs lehetőség kürtőbe történő csatlakoztatásra.

• Kürtő nélküli használat esetén távolítsa el a kürtőadapterben található terelőlapokat.
• Távolítsa el a zsírszűrőt. A szénszűrő behelyezéséhez illessze a szűrőt a fülekbe úgy, hogy a ventilátor burkolatának két oldalán található műanyag darabokra központosítja. Rögzítse úgy, hogy balra vagy jobbra elforgatja.
  • Cserélje ki a zsírszűrőt.

4 Tisztítás és karbantartás

A tisztítás és karbantartás előtt húzza ki a berendezést vagy kapcsolja ki a főkapcsolót, vagy kapcsolja le a biztosítékot, amely a páraelszívót biztosítja.

4.1 A zsírszűrő tisztítása

A szűrő felfogja a levegőben lévő olajrészecskéket. Az alumínium szűrők elszíneződhetnek mosás közben; ez normális, ezért nem kell kicserélnie a szűrőt.

• Nyomja meg az alumínium szűrő rögzítését előre.
• Majd kissé engedje le és húzza előre. Ellenkező esetben a szűrő elgörbülhet. (2. ábra) Azt követően, hogy az alumínium szűrót kimosta és megszárította, helyezze vissza a nyilásba a fenti lépések fordított sorrendjében.

Az alumínium szűrőket mosogatógépben is moshatja.

VIGYÁZAT: Javasoljuk, hogy normál használat mellett havonta tisztítsa meg a szűrőt.

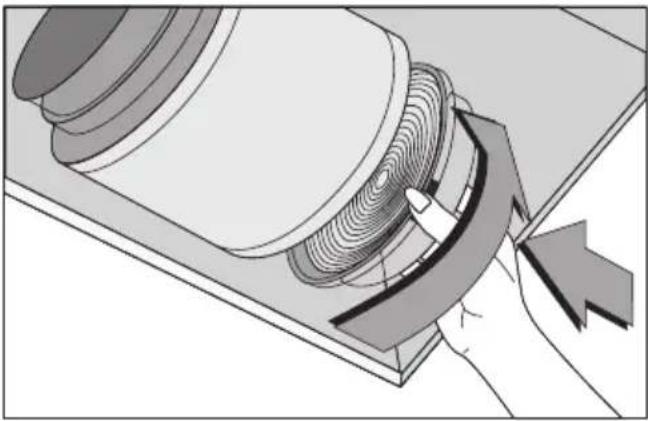

4.2 Szénszűrő cseréje

A szagmentesítő szűrók szenet tartalmaznak (aktívszén). Függetlenül attól, hogy használ-e szénszűrőket vagy sem, az alumínium szűrőket minden esetben be kell helyezni.

• Távolítsa el az alumínium szűrőket.
• A szénszűrő eltávolításához forgassa el a füleket az óramutató járásával ellentétesen és oldja ki a szűrőt. (3. ábra)
• Helyezze be az új szénszűrőt.
• Helyezze be az alumíniumszüröket.

VIGYÁZAT

• A szénszűrőt soha nem szabad kimosni.
• Cserélje ki a szénszűrőket 3 havonta egyszer.
• A szénszúrót a hivatalos szerviztól szerezheti be.

5 Készülék telepítése

FIGYELEM: A telepítés megkezdése előtt olvassa el a felhasználói kézikönyvben található biztonsági információkat.

FIGYELEM: Ha a csavarokat és a stabilizátorokat nem az előírásoknak megfelelően szereli fel, fennáll az áramütés veszélye.

A páraelszívó telepítéséhez keresse fel a legközelebbi hivatalos szervizt.

A telepítés helyének előkészítése, illetve az elektromos csatlakozás kiépítése az ügyfél felelőssége.

5.1 A berendezés pozíciója

(4.ábra)

• A páraelszívó és a főzőlap közötti távolságot a felszerelés előtt fel kell mérni. A távolságnak 65 cm-nek kell lennie. (4.ábra)
• A távolságot a gáz főzőlap edénytartójától,
• illetve az elektromos főzőlap felületétől kell mérni.

5.2 Csomag tartalma

1. Termék
2. Külső kürtő
3. Belső kürtő
4. Kürtő csatlakozó lemez
5. 1 x ∅120/150mm műanyag kürtő adapter
6. Felhasználói kézikönyv
7. Beszerelési sablon
8. 4 x ∅8 mm-es műanyag tipli
9. 6 x ∅8 mm-es múanyag tipli
10. 4 x 4.8 x 50 Fali rögzítőcsavar
11. 6 x 3.9 x 22 Füstcsatorna csatlakozó lemez csavar
12. 4 x 3.5 x 9.5 Füstcsatorna csatlakozó lemez csavar
13. 1 x ∅120/150mm műanyag kürtő adapter
14. 1 x ∅150 mm műanyag kürtő
15. Elvezető szelep
16. Air Baffle

Az alábbiakban található információk segítségével alkalmassá teheti az adott helyet a páraelszívó fel- szereléséhez.

5.3 Rögzítés falra

- A falnak síknak, egyenesnek és megfelelő teherbírásúnak kell lennie.

5 Készülék telepítése

• A furatok mélységének meg kell felelnie a csavarok hosszának.
• A mellékelt csavarok és dübelek téglafalakhoz használhatók. Egyéb építőanyagok (pl. gipszkarton, lemez, pórusbeton) esetén megfelelő rögzítődübeleket és anyákat kell használni.

(5. ábra)

VIGYÁZAT: A fúrás megkezdése elött győződjön meg róla, hogy a fúrás helyének közelében nincsenek elektromos-, gáz- vagy vízvezetékek.

Rajzoljon egy középvonalat a mennyezettől a pára- elszívó alsó széléig merőlegesen.

Illessze fel a tartozékokban található szerelési sablont arra a felületre, ahová a páraelszívót szerelni kívánja. A művelet során vegye figyelembe a páraelszívó beépítési magasságát (4.ábra).

A kürtő csatlakozólemez közepén van egy bevágás. Helyezze ennek a bevágásnak a közepét arra a vonalra, amelyet merőlegesen felrajzolt a falra. A művelet közben határozza meg a páraelszívó maximális magasságát (1. ábra). Egy tollal jelöle át azokat a furatokat, amelyekkel a kürtő csatlakozólemeze rögzítve lesz a falra (5/a. ábra).

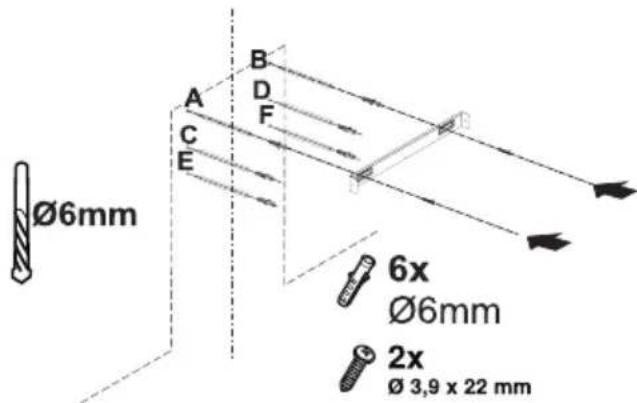

A megjelölt pontokon fúrjon ∅6 mm-es furatokat és helyezzen be 2 műanyag dübelt (5/a. ábra).

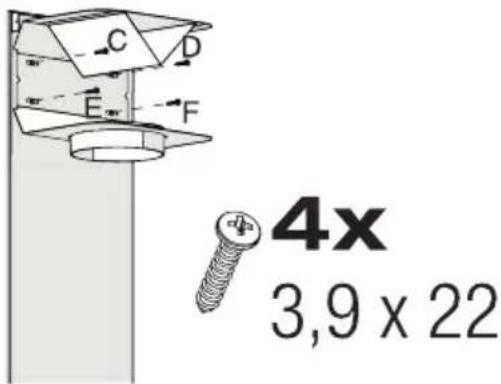

Rögzítse a kürtő csatlakozólemezét a falra a 3,9x22 csavarokkal (5/a. ábra).

Ahhoz, hogy a páraelszívó burkolatát felszerelhesse, a ∅8 mm-es fúróval készítsen furatokat a sablon szerinti A, B, C, D pontokba, majd helyezze be a 4,8x50 mm-es műanyag dübeleket. (5/b. ábra).

2 darab 4,8x50 rögzítőcsavar, ahol a csavar feje és a fal közötti távolság 5 mm (5/b. ábra).

(6. ábra)

1. Függesztölemez
2. Függesztőlemez rögzítócsavar

Ahhoz, hogy a páraelszívót rögzíteni tudja, lazítsa meg a csavarokat az motorburkolatra felszerelt függesztőlemezeken, húzza fel őket, majd rögzítse őket újra (6/A. ábra).

Fordítsa el a szívóüveget a páraelszívón és vegye ki a zsírszűrőt (2. ábra).

Ha a levegőkimenetet olyan levegőelvezető kürtóhöz csatlakoztatja, amelyen az átmérője kisebb, mint 150 mm, szerelje fel a 150/120 mm-es műanyag kürtő- adaptert (7. ábra).

5 Készülék telepítése

(8. ábra)

A burkolatánál fogva emelje meg a páraelszívót és helyezze fel a falban található rögzítőcsavarokara, majd húzza meg a csavarokat (8. ábra).

Rögzítse a páraelszívó burkolatát két 4,8x50 csavarral a falhoz a berendezés belsejében található rögzítőfuratokon keresztül (8. ábra).

5.4 Csatlakoztatás a kürtőhöz

1. Csappantyú forgócsapjának helye

2. Csappantyú forgócsapja

Helyezze be a műanyag forgócsapot (9. ábra/2. terület) a motoros elszívón található illesztési helybe (9. ábra/1. terület). Ezt követően kissé hajtsa meg a csappantyút, hogy a másik forgócsapot is beilleszthesse a helyére (9. ábra).

Ha a ∅ 120/150 mm-es műanyag kürtő- adaptert használja, csatlakoztassa a cső egyik végét ehhez az adapterhez; ha nem használja, akkor a termék közvetlen kimenetéhez. Csatlakoztassa a cső másik végét a kürtőhöz. Ellenőrizze, hogy ez a két csatlakozás elég szoros-e, nem vállnak le, amikor a termék teljes teljesítménnyel működik. Győződjön meg róla, hogy a kürtő belsejében található csappantyúk megfelelően működnek, ha a bilincseket megszorítja. Csatlakoztassa a kürtő csatlakozócsövét az adapteren kívül (10/a. ábra). Ha a csatlakozócső az adapteren belül van rögzítve, nincs levegőelszívás, mivel a levegő visszaáramlását megakadályozó kürtő csappantyú zárva marad (10 / b. ábra). A csőcsatlakozások hosszát, illetve a könyök számát is a lehető legki-sebbre kell csökkenteni.

A : Elveztetőkürtő

B: Kürtöbilincsek

C: Műanyag kürtő

A szelepek zárva vannak, amikor a készülék nem működik, így megakadályozzák, hogy a külső szagok vagy por a beltérbe jusson.

(10. ábra)

5 Készülék telepítése

5.5 A páraelszívó csatlakoztatása a kürtőhöz

a kürtő telepítése előtt alakítsa ki a páraelszívó elektromos csatlakozását. Csúsztassa fel a kürtőlemezeket a házra. Csavarozza fel a kürtőt a motorburkolaton található kürtőlemezekre. (11. ábra).

Felül kívülröl rögzítse a kürtöt a falra rögzített rögzítőlemezhez (11. ábra).

(11. ábra)

5.6 Légterelő felszerelése

A szénszűrővel való használathoz a készülékhez egy légterelő is jár azzal a céllal, hogy a szénszűrővel megtisztított levegőt visszavezesse a kürtön található perforációból. A légterelő felszerelése az alábbiakban látható.

(12. ábra)

A kürtő csatlakozólemez közepén van egy bevágás. Helyezze ennek a bevágásnak a közepét arra a vonalra, amelyet merőlegesen felrajzolt a falra. Állítsa be vízszintesen és jelölje meg azokat a furatokat tollal, amelyeken keresztül a csatlakozólemez felszerelésre kerül (12/A., B. ábra).

A megjelölt pontokon fúrjon ∅6 mm-es furatokat és helyezzen be két ∅6 mm-es műanyag dübelt (12/A., B. ábra).

Rögzítse a kürtő csatlakozólemezét a falra 3,9x22 csavarokkal (12/A. B., ábra).

A légterelő felszereléséhez rögzítse a C, D, E, F pontokon ∅6mm-es furatokba ∅6mm-es műanyag dübelekkel (12. ábra).

Szerelje fel a páraelszívó házát (8. ábra).

1. Csappantyú forgócsapjának helye

5 Készülék telepítése

2. Csappantyú forgócsapja

Rögzítse a csappantyúkat a műanyag kürtő- adapterhez a következők szerint.

Helyezze be a műanyag forgócsapot (13. ábra/2. terület) a motoros elszívón található illesztési helybe (13. ábra/1. terület). Ezt követően kissé hajtsa meg a csappantyút, hogy a másik forgócsapot is beilleszthesse a helyére (13. ábra).

(14. ábra)

1. Légterelő
2. Műanyag kémény

Csatlakoztassa a műanyag kémény-adaptert, amely megtalálható a csomagban, a légterelő irányában. Rögzítse a kémény-adaptert úgy, hogy elforgatja a nyíl irányába (14. ábra).

(15. ábra)

Szerelje fel a légterelő- egységet 3,9 x 22 csavarokkal a C, D, E, F pontokba, amelyeket már előkészített (15. ábra).

1. Alumínium elvezetőcső

Rögzítse az elvezetőcső- egységet (16. ábra).

Mivel a alumínium csőben lévő csavarodások és elhajlások csökkentik a szívóhatást, lehetőség szerint kerülje a csavarodásokat és a elhajlásokat.

Szerelje fel a kéményt a páraelszívóra (16. ábra)

6 Hibaelhárítás

Hibaelhárítás Ok Megoldás
A berendezés nem működik.	Ellenőrizze a biztosítékot. Lehet, hogy a biztosíték le van kapcsolva, hozza működésbe.
A berendezés nem működik.	Ellenőrizze az elektromos csatlakozást. A hálózati feszültségnek 220–240 V között kell lennie.
A berendezés nem működik.	Ellenőrizze az elektromos csatlakozást. Ellenőrizze, hogy a konyhában lévő többi termék működik-e vagy sem.
A lámpa nem működik. Ellenőrizze az elektromos csatlakozást. A hálózati feszültségnek 220–240 V között kell lennie.
A lámpa nem működik. Ellenőrizze a lámpa kapcsolót. A lámpa kapcsolójának "be" állásban kell lennie.
A lámpa nem működik. Ellenőrizze a lámpákat. A termék lámpáinak nem szabad hibásnak lennie.
A termék légszívása rossz. Ellenőrizze az alumínium szűrót. Az alumínium olaj szűrót normal használat mellett legalább havonta egyszer tisztítani kell.
A termék légszívása rossz. Ellenőrizze a levegő kivezető kürtót.	A kürtőnek '' be '' helyzetben kell lennie.
A termék légszívása rossz. Ellenőrizze a szénszűrót. Szénszűrővel rendelkező termékek esetében a szűrót általában háromhavonta cserélni kell.

Arçelik A.Ş.

Karaağaç Caddesi No: 2-6, 34445,
