KASUTUSJUHEND HNU61422B BEKO

Täname, et valisite Beko seadme. Loodetavasti saate parimad tulemused, kuna see toode on valmistatud väga kvaliteetselt ja uusima tehnoloogiaga. Selleks tutvuge enne toote kasutamist hoolikalt kasutusjuhendi ja köigi kaasasolevate dokumentidega ning hoidke need tuleviku tarbeks alles. Kui annate toote üle kellelegi teisele, andke kaasa ka kasutusjuhend. Järgige köiki juhiseid, pöörates tähelepanu kasutusjuhendis toodud teabele ja köikidele hoiatustele.

Pidage meeles, et see kasutusjuhend võib kehtida ka teiste mudelite kohta. Mudelitevahelisi erinevusi on kasutusjuhendis selgelt kirjeldatud.

Sümbolite tähendused

Selle kasutusjuhendi erinevates jaotistes kasutatakse järgmisi sümboleid.

Oluline teave ja kasulikud nõuanded kasutamisel

HOIATUS! Hoiatused elule ja varale oht-like olukordade kohta

Hoiatus tulekahjuohu kohta

Hoiatus elektrilöögi kohta

1 Olulised ohutus- ja keskkonnaalased juhised

1.1 Üldine ohutus

Olulised ohutusjuhised Lugege juhised hoolikalt läbi ja hoidke hilisemaks kasutamiseks alles See jaotis sisaldab ohutus- juhiseid, mis aitavad teil vältida tuleohtu, elektrilöö- ke, kokkupuutumist lekki- nud mikrolaineenergiaga, kehavigastusi ja varalist kahju. Nende juhiste eira- misel garantii tühistatakse.

•Beko tooted vastavad kehtivatele ohutusstandarditele, seepärast tuleb ohu vältimiseks lasta edasimüüjal, teeninduskeskusel, spetsialistil või volitatud hoolduskeskusel seade alati parandada või välja vahetada, kui seadmel või selle toitejuhtmel on kahjustusi. Puudulikud või oskamatud parandustööd võivad olla ohtlikud ja põhjustada kasutajale ohtu.

- Seade on möeldud kasutamiseks kodumajapidamistes ja järgmistes

sarnastes kohtades, nt:

-töötajate köögid poodides, kontorites ja teistes töökohtades;

-maamajapidamised;

-klientidele hotellides ja teistes majutusasutustes;

- Kasutage seadet ainult ettenähtud eesmärkidel ja selle juhendi kohaselt.

- Tootja ei vastuta väärast paigaldamisest või toote valest kasutamisest tingitud kahju eest.

- Seda seadet tohivad kasutada vähemalt 8-aasta-sed lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja teadmisteta isikud, kui neid on ju-hendatud seadet ohutult kasutama või nad tee-vad seda järelevalve all ja mõistavad seadme kasutamisega seotud ohte.

•Lapsed ei tohi seadmega

1 Olulised ohutus- ja keskkonnaalased juhised

mängida. Lapsed ei tohi seadet puhastada ja hool-dada ilma järelevalveta.

- Minimaalne kaugus keedualal olevate keedunõude restide ja õhupuhasti ma-dalaima osa vahel peab olema vähemalt 65 cm.

•Kui gaasipliidi paigaldamise juhistes on märgitud ülalnimetatust suurem vahekaugus, tuleb seda arvesse võtta.

- Veenduge, et teie toiteallikas vastaks seadme andmesildil toodud andmetele.

- Ärge kasutage seadet, kui toitejuhe või seade on kahjustatud.

- Toitejuhtme kahjustumise vältimiseks hoiduge selle pigistamisest, murdmisest või hõõrumisest vastu teravaid servi. Hoidke toitejuhe eemal kuumadest pindadest ja lahtisest tulest.

- Kasutage seadet ainult koos maandatud pistiku-

pesaga.

HOIATUS! Ärge ühendage seadet toitevõrku enne, kui paigaldus on täielikult lõpetatud.

- Paigutage seade nii, et pistikule oleks alati võimalik ligi pääseda.

- Ärge puudutage lampe, kui need on pikemat aega põlenud. Võite oma käsi põletada, sest lambid on kuumad.

- Järgige pädevate asutuste eeskirju öhu väljatõmbe kohta (see hoiatus ei kehti ilma lõõrita kasutamise korral).

•Lülitage seade tööle kohe pärast poti, panni jms asetamist pliidile. Muidu võivad seadme osad kuu-muse tõttu deformeeruda.

- Enne poti, panni vms võt-mist pliidilt lülitage see välja.

- Ärge jätke kuuma öli pliidile. Kuuma öliga pannid võivad süttida.

•Pöörake tähelepanu kar-

1 Olulised ohutus- ja keskkonnaalased juhised

dinatele ja katetele, sest näiteks friikartulite valmistamisel võib öli põlema minna.

- Rasvafiltrit tuleb vahetada vähemalt kord kuus. Söefiltrit tuleb vahetada vähemalt kord kolme kuu jooksul.

•Toodet tuleb puhastada kasutusjuhendi kohaselt. Kui seadet ei puhastata kasutusjuhendi kohaselt, tekib süttimisoht.

- Ärge kasutage originaal-filtri asemel materjale, mis ei ole tulekindlad.

- Kasutage ainult originaal-või valmistaja soovitatud osi.

- Ärge kasutage toodet ilma filtrita ja ärge eemaldage filtreid, kui toode töötab.

- Tule süttimise korral katkestage toote ja küpsetus-seadme toide.

- Tule süttimise korral katke leek, aga ärge mingil juhul kasutage kustutamiseks vett.

- Enne igat puhastamist ja ajal, kui seadet ei kasutata, eemaldage toitejuhe vooluvõrgust.

- Negatiivne surve keskkonnas ei tohi ületada 4 Pa (4 × 10 baari), kui kasutate ühel ajal elektripliidi öhu-puhastit ja seadmeid, millel on muu toiteallikas kui elekter.

-Seadme kasutuskesk-konnas peab öli- või gaasiseadmete, nagu ruumi soojendi väljatõmme olema täielikult isoleeritud või seade peab olema her-meetilist tüüpi.

- Kasutage lõõri ühenda-miseks 120–150 mm läbimõõduga torusid. Toruühendus peab olema võimalikult lühike ja sellel peab olema minimaalselt torupõlvi.

Lämbumisoht! Hoidke pak-kematerjalid väljaspool laste käeulatust.

1 Olulised ohutus- ja keskkonnaalased juhised

ETTEVAATUST! Seadme li- gipääsetavad osad võivad koos küpsetusseadmetega kasutamisel kuumeneda.

• Toote äratõmmet ei tohi ühendada õhukanalitega, milles on suitsu.

- Tagage ruumi piisav ventilatsioon, kui elektripliidi õhupuhastit kasutatakse koos seadmetega, mis kasutavad gaasi või muid kütuseid (see ei kehti seadmete kohta, mis tõmbavad ainult õhku ruumi tagasi).

- Tootele asetatud esemed võivad kukkuda. Ärge asetage tootele esemeid.

-Ärge flambeerige toote all. HOIATUS! Enne õhupuhasti paigaldamist eemaldage kaitsekiled.

•Töötava õhupuhasti all ei tohi kunagi olla lahtist kõr-get leeki.

- Fritüüre tuleb küpsetamise ajal pidevalt jälgida: ülekuumenenud öli vöib leegiga põlema süttida.

1.2 WEEE-direktiivi täitmine ja kasutuskõlbmatute toodete kõrvaldamine

Toode vastab Euroopa Liidu elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile (2012/19/EU). Sellel tootel on klassifitseerimise sümbol elektri- ja elektroonikaseadmete (WEEE) kohta.

See sümbol näitab, et seda too- det ei tohi pärast kasutusea löppu körvaldada koos muu ol- meprügiga. Kasutatud seade tuleb saata elektri- ja elektroonikaseadmete ametlikku kogumispunkti. Selliste kogumissüsteemide leidmiseks pöörduge kohaliku omavalitsuse või toote müünud jaemüüja poole. Igal majapidamisel on oluline osa vana seadme taastamisel ja ringlusse andmisel. Kasutatud seadme korrektne käitlemine aitab ära hoida negatiivseid tagajärgi keskkonnale ja tervisele.

1.3 Vastavus RoHS-direktiivile

Toode vastab Euroopa Liidu RoHS-direktiivile (2011/65/EL). See ei sisalda direktiivis mainitud kahjulikke ja keelatud materjale.

1.4 Teave pakendi kohta

Toote pakkematerjalid on valmistatud ringlusse võetavatest materjalidest riiklike keskkonnaeeskirjade kohaselt. Ärge visake pakkematerjale tavalise olmeprügi või muude jäätmete hulka. Viige need kohaliku omavalitsuse määratud pakendikogumispunkti.

2 Üldilme

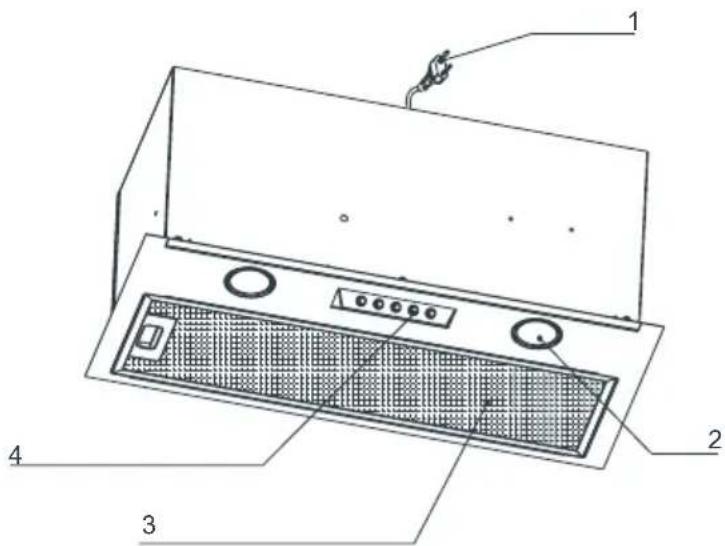

2.1 Ülevaade

1. Toitejuhe
2. Valgustus
3. Alumiiniumist rasvafilter
4. Mehaaniline juhtseadis

2.2 Tehnilised andmed

Mudel	HNU 61422 B
Toitepinge ja -sagedus	220-240 V 50 Hz
Pirni võimsus	2x3 W
Mootorivõimsus	115 W
Õhuvool – 3. Aste	415 m^3/h
Mootori isolatsiooniklass	Klass F
Isolatsiooniklass	Klass II

3 Seadme kasutamine

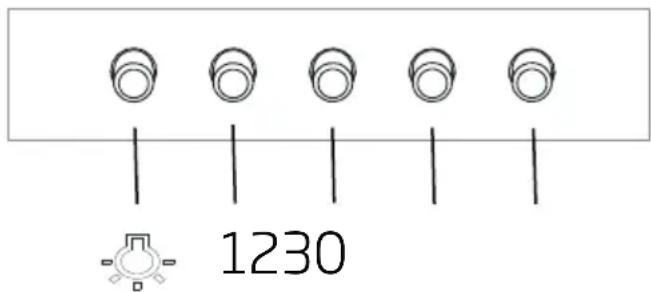

3.1 Kiiklüliti kasutamine

1230

Õhupuhasti on varustatud mehaanilise juhtseadisega.

• Nupu „0“ vajutamisel lülitatakse õhupu-hasti välja.
• Nupu „1“ vajutamisel käivitatakse öhupuhasti minimaalse kiirusega sisse.
• Nupu „2“ vajutamisel käivitatakse öhu-puhasti keskmise kiirusega sisse.
• Nupu „3“ vajutamisel käivitatakse öhupuhasti maksimaalse kiirusega sisse.

- Valgustuse sisselülitamiseks vajutage nuppu - Valgustuse välja lülitamiseks vajutage nuppu uuesti.

3.2 Energiatõhus kasutamine:

- Ôhupuhasti käsitsemisel reguleerige kiiruse astet vastavalt löhna tugevusele ja auru kogusele, et vältida tarbetut energiatarvet.

- Normaalsetes oludes madalat kiirust (2–1) ja suurt kiirust (3) löhna tugevuse ja auru koguse suurendamisel.

- Ōhupuhastisse paigaldatud valgustid on mõeldud toiduvalmistamise ala valgustamiseks.

•Nende kasutamine keskkonna/köögi valgustamiseks põhjustab tarbetut energiatarvet ja ebapiisavat valgustust.

- Et seade tarbiks vähem energiat, käivitage see madalal kiirusel.

- Teie seade vähendab energiatarbimist, kuna see töötab töhusamalt, kui tagate

sellele piisava õhu sisselaskeava.

- Seadke seade intensiivsele imemisvõimsusele enne auru teket juhtudel, kui te teate, et tekib tihe aur. Seega vähendate energiatarbimist, kui kasutate seadet lühemat aega, kuna sellel on piisav õhu sisselaskeava.

- Hoidke keedunõude kaaned suletuna, et vähendada auru teket.

3.3 Ôhupuhasti käsitsemine

• Ōhupuhasti on varustatud erinevate kii-ruseseadetega mootoriga.
• Parima jõudluse huvides soovitame tavatingimustes kasutada väiksemaid kiirusi ja eriti tugevate toidulõhnade ja auru eemaldamiseks suuremaid kiirusi.
  -Õhupuhasti käivitamiseks vajutage soovitud kiirusetaseme klahvi. (1,2,3)
• Toiduvalmistamisala valgustamiseks vajutage valgusklahvi.( )

3.4 Valgusti väjavahetamine

• Enne elektripirnide väljava-hetamist ühendage õhupu-hasti toiteallikas lahti.
• Ärge puudutage elektripirne kui need on kuumad.
• Ärge puudutage väljavahetatud elektripirni otse kä-tega.

Võite hankida lampe volitatud teenusepakkujalt.

Tootes kasutatakse 3 W. Enne valguse asendamisega seotud tööde alustamist lülitage vool välja.

3 Seadme kasutamine

Lamp
Võimsus	3 W
Pistikupesa	GU10
Pinge	230 V
ILCOS kood	DR/F-3-230-GU10-50
Mõõde	50 mm
Valgusvoog	260 lm
Lähimvärvsustemperatuur	3000 K

See toode sisaldab valgusallikat energiatõhususe klassiga F.

3.5 Kasutamine lõõriühendusega

datakse suit- sutoru kaudu, mis kinnita- takse öhupuhasti ühenduspea külge.

- Suitsutoru läbimõõt peaks olema võrdne ühendusrõnga läbimõõduga. Ōhu horisontaalse paigutuse korral ruumist välja viimiseks tuleks toru veidi ülespoole kallutada (umbes 10°).

3.6 Kasutamine ilma lõõrühenduseta

eritakse söe- filtri abil ja suunatakse tagasi tuppa. Söefiltrit ka- sutatakse siis, kui majas pole lõõri.

• Kui õhupuhastit kasutatakse ilma lõõrühenduseta, eemaldage suitsutoru sisemised suunajad.
• Eemaldage alumiiniumfilter. Söefiltri paigaldamiseks tsentreerige söefilter ventilaatori korpuse mölemal küljel asuvatele plastosadele ja kinnitage see sakkide külge. Kinnitage filter, keerates sakke paremale või vasakule.
  • Paigaldage alumiiniumifilter.

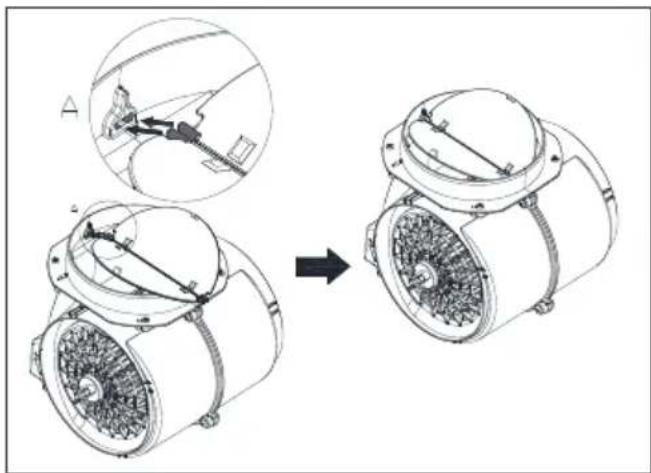

4 Puhastamine ja hooldus

Seadet tuleb regulaarselt puhastada ja hooldada. Seadme mustana hoidmine möjutab negatiivselt seadme kasutusi-ga. Puhastamiseks ja hooldamiseks järgige juhendis toodud juhiseid.

Enne puhastamist ja hool- dust võtke seade pistikupe- sast välja või lülitage välja pealüliti või lülitage välja au- tomaat, mis annab õhupu- hastile voolu.

Seadme puhastamise ja filtrite vahetamisega seotud sätete eiramine võib põhjustada tulekahjuohu. Seetõttu on soovitatav järgida siin toodud juhiseid. Tootja ei vastuta valest kasutamisest tulenevate mootorikahjustuste või tulekahjude eest.

Puhastage ainult neutraalse vedela puhastusvahendiga niisutatud lapiga. Ärge puhastage tööriistade abil. Ärge kasutage abrasiivseid vahendeid. Ärge kasutage alkoholi.

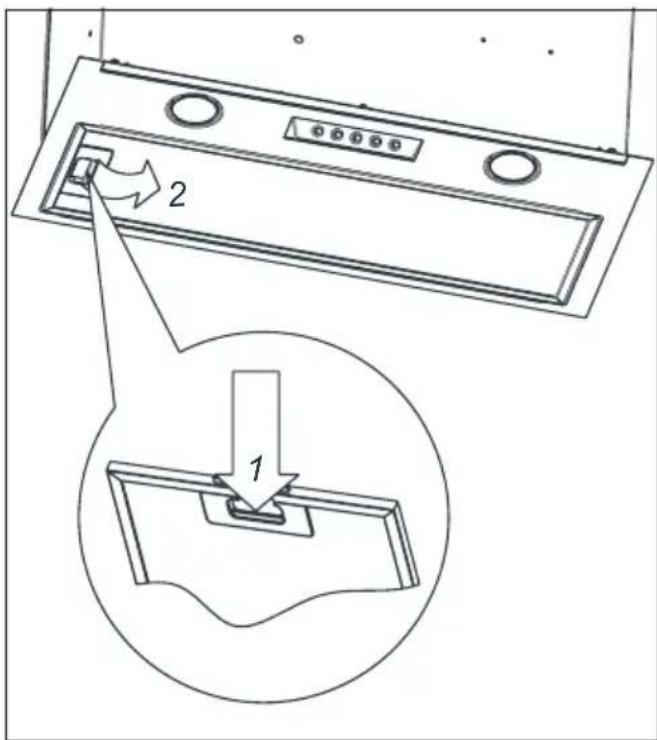

See filter hõivab õhus olevaid õliosakesi. Filtrit soovitatakse tavatingimustes puhastada kord kuus. Esmalt eemaldage selleks rasvafiltrid. Peske filtrid vedela puhastusvahendiga, loputage need veega ja paigaldage tagasi pärast kuivatamist. Alumiiniumist rasvafiltrite värvus võiv pesemisel muutuda; see on normalne ja te ei pea filtrit vahetama.

Alumiiniiumist filtreid saab pesta nõudepesumasinas.

ETTEVAATUST: Tavakasutuse korral puhastage filtrit kord kuus.

4.2 Söefiltri väljavahetamine (öhuringluse režiim)

Õhupuhastisse saab paigaldada aktiivsöefiltri. Söefiltrit rakendatakse ainult juhul, kui õhupuhasti pole ventilatsioonikanaliga ühendatud.

Sümbol Filtri paigaldamine Sümbol Filtri demonteerimine

4 Puhastamine ja hooldus

• Söefiltrit ei tohi kunag pesta.
• Igal juhul on vaja söefiltrit vahetada vähemalt iga kolme kuu tagant.
• Söefilter on saadava volitatud teenindustes.

5 Seadme sätestamine

HOIATUS : Enne sätestamist palun lugege läbi ohutusjuhised.

HOIATUS : Kruvide või kinnitusseadme paigaldamata jätmine vastavalt nendele juhistele võib põhjustada elektriohtusid.

Õhupuhasti paigaldamiseks võtke ühen- dust lähima volitatud teenindusega.

Õhupuhasti asukoha ja elektripaigaldise ettevalmistamine on kliendi kohustus.

5.1 Seadme asukoht

• Enne kokkupanekut tuleb arvestada pliidi ja õhupuhasti vahekaugusega. See vahemaa peaks olema 65 cm.
• Gaasipliidi puhul tuleb mõõta kaugust resti pinnast, elektripliitide puhul klaasi pinnast.

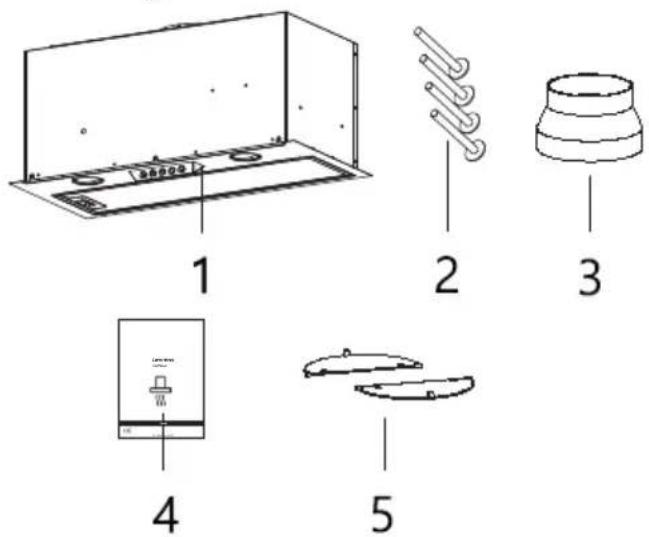

5.2 Paigaldustarvikud

1 2 3 4 5

5 Seadme sätestamine

1. Ōhupuhasti
2. 4x3,9x13 mm kruvi
3. ∅150/120mm Plastikust lõõriadapter
4. Kasutusjuhend
5. Puhuri klapid

5.3 Seadme paigaldamine

1. Valmistage kapuuts ette kapuutsi paigaldamiseks, lõigake kapi põhja auk vastavalt joonisele.

Kapi ettevalmistamine

596 Esiklaasi kontuur Lõigau Lõigau 260-270 570-580 280 Kapink door

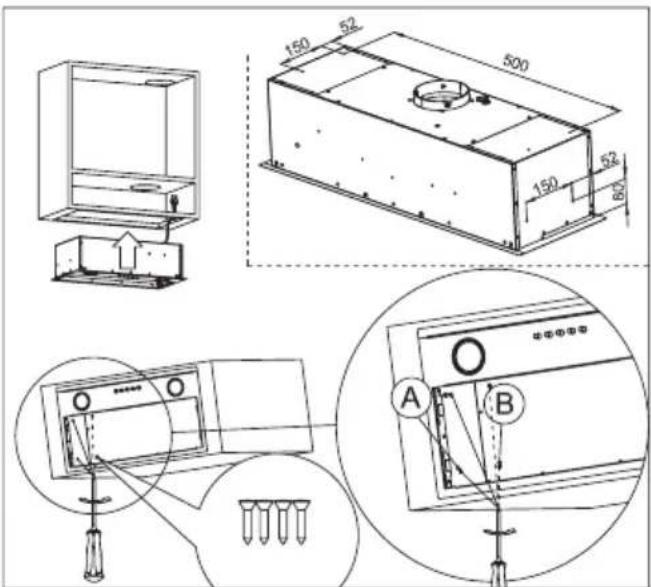

1. Eemaldage rasvafiltrid
2. Asetage kapuuts ettevaatlikult eelnevalt lõigatud auku, hoidke kapuutsist ühe käega kinni või paluge täiendava isiku abi. Keerake sisse poldid / kruvid, valides ühe paigaldusvariandi a-kinnitus kapi ülaosale, b-kinnitus kapi küljele.

Köögitoru paigaldamine – ülalt paigaldatav versioon

1. Kapuutsi kinnitamisel kapi ülaosa külge valmistage kapi riiulisse augud vastavalt joonisel näidatud mõõtmetele. Külgvariandi puhul tuleb külgmised seelikud siiski valmistada vastavalt punktis

5 Seadme sätestamine

Köögitoru paigaldamine – külgmine pai- galdusviis

Kapp ilma põhjaplaadita Coverplate Floor Churuhasti

Täiendava maskeerimisriba paigaldamine kehtib ainult ilma põhjata kappide kohta

5.4 Elektrilised ühendused

Võrgupinge peab vastama pingele, mis on näidatud köögikupu sees oleval plaadil. Kui kapuuts on varustatud pistikuga, sisestage see kehtivatele nõuetele vastavasse pistikupessa, mis asub kergesti ligipääsetavas kohas. Kui pistikupesa ei ole varustatud pistikupesaga, peab pistikupesa paigaldamise teostama isik, kellel on vajalikud load (näiteks elektrik).

5.5 Ladustamine

• Kui te ei kavatse seadet pika aja vältel kasutada, ladustage see hoolikalt.
• Veenduge, et seade on vooluvõrgust eemaldatud, maha jahtunud ja täiesti kuiv.

•Ladustage seade jahedas ja kuivas kohas.
•Hoidke seadet lastele kättesaamatus kohas.

5.6 Käitlemine ja transport

• Käsitsemise ja transportimise ajal kandke seadet originaalpakendis. Seadme pakend kaitseb seda füüsiliste kahjustuste eest.
• Ärge asetage seadmele ega pakendile raskeid koormaid. Seade vöib kahjustuda.
  -Seadme mahakukkumine muudab selle mittetöötavaks või põhjustab püsivaid kahjustusi.

6 Törkeotsing

Tõrkeotsing Põhjus Abi
Toode ei tööta Kontrollige kaitselülitit. Kaitselüliti võib olla	väljas, lülitage see sisse.
Toode ei tööta Kontrollige elektriühendust. Võrgupinge peaks olema vahemikus 220–240 V.
Toode ei tööta Kontrollige elektriühendust. Kontrollige, kas muud tooted Teie köögis töötavad või mitte.
Valgustus ei tööta. Kontrollige elektriühendust. Võrgupinge peaks olema vahemikus 220–240 V.
Valgustus ei tööta. Kontrollige valgustuse lülitit. Lüliti peaks olema asendis „sees“.
Valgustus ei tööta. Kontrollige lampe. Toote lambid ei tohiks olla rikkis.
Toote õhuvõtt on halb. Kontrollige alumiiniumifiltrit. Aluminiiumist õlifiltrit tuleks normaaltingi-mustes puhastada vähemalt kord kuus.
Toote õhuvõtt on halb. Kontrollige õhuava lõõri. Lõõr peaks olema asendis „sees“.
Toote õhuvõtt on halb. Kontrollige söefiltrit. Sõefiltritega toodete puhul tuleks filtrittavaliselt vahetada iga 3 kuu tagant.
