GEBRUIKSAANWIJZING HNU61422B BEKO

• Uzmaniet aizkarus un

Lees eerst deze gebruikershandleiding!

Zeer gewaardeerde klant,

Bedankt voor uw voorkeur voor dit Beko-toestel. Wij hopen dat u de beste resultaten haalt uit uw toestel dat met hoge kwaliteit en de modernste technologie is geproduceerd. Lees daarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatie en waarschuwingen te letten in de gebruikershandleiding.

Vergeet niet dat deze gebruikershandleiding ook van toepassing kan zijn op andere modellen. Verschillen tussen de modellen worden expliciet beschreven in de handleiding.

Betekenis van de symbolen

De volgende symbolen worden gebruikt in de verschillende delen van deze handleiding:

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situaties en schade aan eigendommen.

WAARSCHUWING: Waarschuwing voor brandgevaar.

WAARSCHUWING: Gevaar voor elektrische schok.

1 Belangrijke veiligheids- en milieu-instructies

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op brand, elektrische schok, blootstelling aan lekkende magnetronstralen, persoonlijk letsel of materiële schade. Het niet opvolgen van deze instructies maakt elke garantie ongeldig.

•Beko-producten voldoen aan de van toepassing zijnde veiligheidsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of vervangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet-gekwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vormen voor de gebruiker.

- Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toe-passingen zoals:

—personeelskeukens in winkels, kantoren en andere werkomgevin-gen;

-boerderijen;

-bij klanten in hotels en andere types van overnachtingsomgevingen;

-omgevingen van het type bed-and-break-fast.

- Gebruik dit apparaat uit-sluitend voor het beoogde doel zoals beschreven in deze handleiding.

- De producent kan niet aansprakelijk worden gehouden voor schade die is ontstaan door ongeschikte installaties of onjuist gebruik van het product.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke,

1 Belangrijke veiligheids- en milieu-instructies

zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.

- Laat kinderen niet met het apparaat spelen. Reiniging en gebruikersonderhoud dienen niet zonder toezi- cht door kinderen uitge- voerd te worden.

- De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zijn.

- Als de installatie-instructies voor het gasfornuis een grotere afstand aangeeft, dient hier rekening mee te worden gehouden.

•Zorg ervoor dat uw net-stroom overeenkomt met

de informatie die staat op het typeplaatje van het apparaat.

- Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.

•Vermijd schade aan de stroomkabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.

- Gebruik het apparaat uit-sluitend met een geaard stopcontact.

WAARSCHUWING: Sluit het apparaat niet op het stroomnetwerk aan totdat de installatie volledig is afge-rond.

-Plaats het apparaat zo- danig dat de stekker altijd toegankelijk is.

- De verlichting na langdurige werking niet aanraken. De lampen zijn heet en kunnen uw handen verbranden.

1 Belangrijke veiligheids- en milieu-instructies

- Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is niet van toepassing bij gebruik zonder rookkanaal).

- Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.

- Zet de kookplaat uit voordat u de pan van de kookplaat haalt.

- Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.

- Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.

- Vetfilters moeten minstens eens per maand worden vervangen. Koolstoffilters moeten mins-

tens eens per 3 maanden worden vervangen.

- Het product moet worden gereinigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding niet wordt opgevolgd, kan er brandgevaar ontstaan.

- Gebruik in plaats van het huidige filter geen filter-materialen die niet vuurbestendig zijn.

- Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.

- Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.

- In het geval er vlammen ontstaan, schakelt u uw apparaat en kooktoestellen uit.

- Bedek de vlammen als deze ontstaan en blus ze nooit met water.

- Trek de stekker van het ap-

1 Belangrijke veiligheids- en milieu-instructies

paraat uit het stopcontact vóór elke reiniging en wan- neer het apparaat niet in gebruik is.

- De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energiebron werken, maar de stroom tegelijkertijd in werking is.

- In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwarming, volledig worden geïsoleerd of het apparaat moet van een hermetisch afgesloten type zijn.

- Gebruik om het rookka- naal aan te sluiten pijpen met een diameter van 120 of 150 mm. De pijpaanslui- ting moet zo kort mogelijk zijn en zo min mogelijk el- lebogen hebben.

•Verstikkingsgevaar! Houd

alle verpakkingsmaterialen uit de buurt van kinderen.

LET OP: Toegankelijke delen kunnen indien gebruikt met kookapparaten heet worden.

- De afvoer van het product mag niet worden aangesloten op luchtkanalen die een ander soort rook bevatten.

- Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mogelijk niet van toe-passing op apparaten die de lucht uitsluitend terug in de ruimte brengen).

- Op het product geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het product.

- Flambeer niet onder uw product.

WAARSCHUWING: Verwijder de beschermende folie vo-

1 Belangrijke veiligheids- en milieu-instructies

ordat u de afzuigkap instal- leert.

•Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.
•Frituurpannen moeten tijdens gebruik voortdurend onder toezicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatiesymbool voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit symbool geeft aan dat dit product niet met ander huis-houdelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële inzamelpunt voor recycling van elektrische en elektronische apparaten. Om deze inzamelpunten te vinden kunt u contact opnemen met uw lokale autoriteiten of detailhandelaar waar het product werd verkocht. leder huishouden voert een belangrijke rol uit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materialen in overeenstemming met onze nationale milieuverordeningen. Gooi de verpak- kingsmaterialen niet samen met het huishoudelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.

2 Algemeen uiterlijk

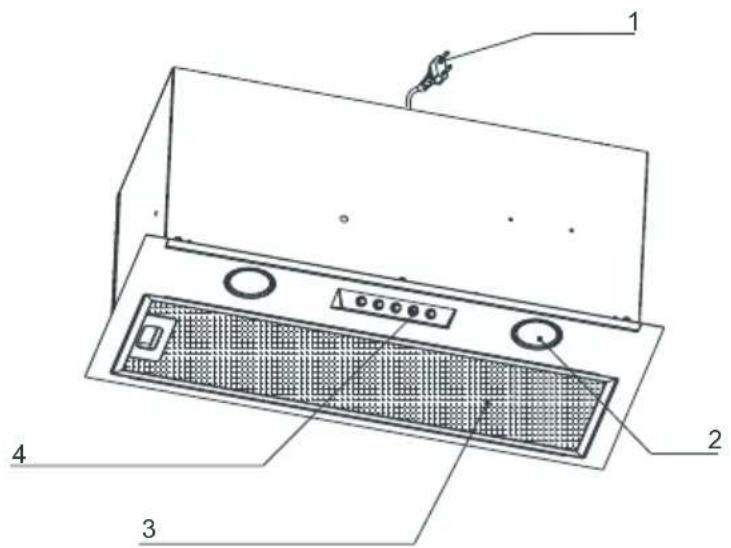

2.1 Overzicht

Model	HNU 61422 B
Toevoerspanning	220-240 V 50 Hz
Lampvermogen	2x3 W
Motorvermogen	115 W
Luchtstroom – 3. Niveau	415 m3/h
Motor isolatieklasse	KLASSE F
Isolatieklasse	KLASSE II

3 Het gebruik van het apparaat

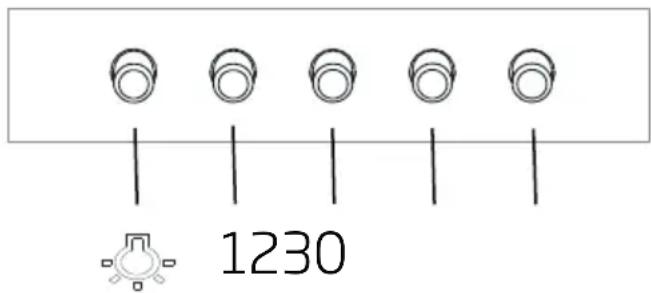

3.1 Het gebruik van de tuimelschakelaar

1230

De kap is uitgerust met een mechanische bediening.

• Druk op "0" om de afzuigkap uit te schakelen.
• Druk op "1" om de afzuigkap in te schakelen aan een minimumsnelheid.
• Druk op "2" om de afzuigkap in te schakelen aan een minimumsnelheid.
• Druk op "3" om de afzuigkap in te schakelen aan een maximumsnelheid.
• Druk op de knop om de lichten uit te schakelen. Druk de knop opnieuw in om de verlichting uit te schakelen.

3.2 Energie-efficiënt gebruik

• Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.

• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.

• De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.

• Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitgaven en onvoldoende verlichting.
• Om uw apparaat minder energie te doen verbruiken, moet u het aan het laagste snelheidsniveau inschakelen.

- Uw apparaat zal het energieverbruik verminderen aangezien het efficiënter zal werken als u voldoende luchtinlaat voorziet.

• Stel uw apparaat in op het intense zuigvermogensniveaus voor de vorming van stoom, in situaties waar u weet dat er veel stoom zal ontstaan. U kunt uw energieverbruik dus verminderen door uw apparaat gedurende kortere perioden te gebruiken aangezien het voldoende luchtinlaat zal hebben.
• Houd de deksels van kookgerei gesloten om de evolutie van stoom te verminderen.

3.3 De bediening van de afzuigkap

• Uw toestel bevat een motor met verschillende snelheden.
• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hoge snelheden in geval van sterke geuren en intense dampen.
• U kunt uw apparaat starten door op de gewenste snelheidsinsteltoets te drukken. (1, 2, 3).
• U kunt het kookgedeelte verlichten door op de lamp (.) te drukken.

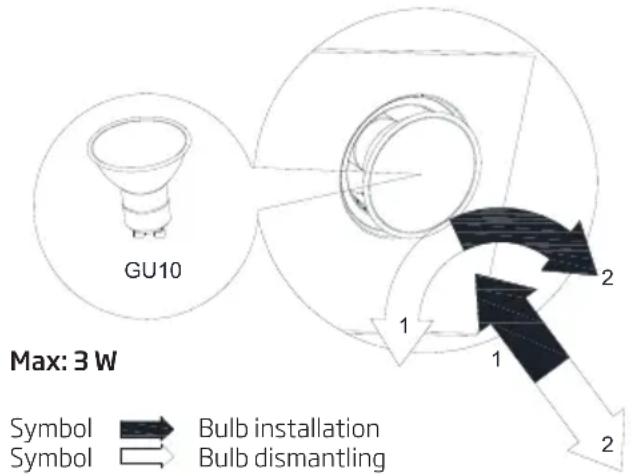

3.4 Vervanging van de lamp

• U moet de stroomtoevoer van de afzuigkap uitschakelen voor u de lampen vervangt.
• Raak de lampen niet aan als ze warm zijn.
• Zorg ervoor de vervangen lamp niet rechtstreeks aan te raken met de handen.

3 Het gebruik van het apparaat

U kunt lampen kopen bij geautoriseerde service vertegenwoordigers.

De led-strook wordt gebruikt in het product 3 W. Voor de start van de vervanging van de verlichting moet u de stroom ontkoppelen.

Lamp
Lampvermogen	3 W
Houder / Stopcontact	GU10
Lampspanning	230 V
ILCOS Code	DR/F-3-230-GU10-50
Afmeting	50 mm
Lichtstroom	260 lm
Gecorreleerde kleurtemperatuur	3000 K

Dit product bevat een lichtbron van energie efficiëntieklasse "F".

3.5 Bediening met schouwaansluiting

wordt afgezo- gen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd.

- De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstelling moet de buis een lichte opwaartse helling hebben (ongeveer 10°), zodat de lucht gemakkelijk de ruimte kan verlaten.

3.6 Bediening zonder schouwaansluiting

wordt door het koolstofffilter gefilterd en in de ruimte gerecircu- leerd. Koolstofffilter wordt gebruikt wanneer het on-

mogelijk is om een rookgasafvoer in huis te gebruiken.

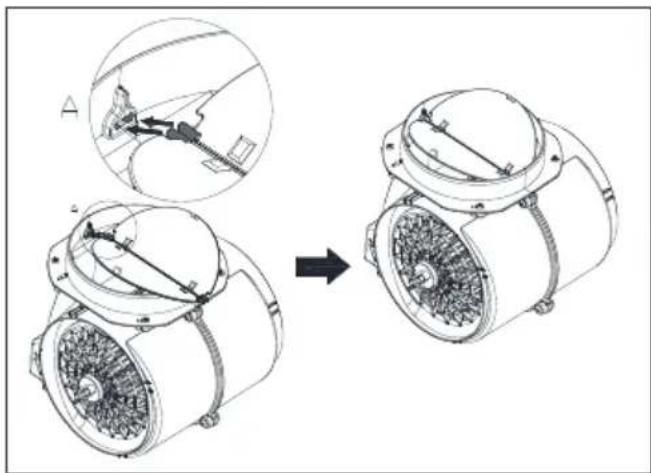

• Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.
• Het aluminium vetfilter verwijderen. Om het koolstofffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien.
• Het aluminium vetfilter vervangen.

4 Reiniging en onderhoud

«Het apparaat moet regelmatig worden gereinigd en onderhouden. Als het apparaat niet schoon wordt gehouden, zal dit de nuttige levensduur van het apparaat beïnvloeden. Volg de instructies in de handleiding voor de reiniging en het onderhoud.»

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

Niet-naleving van de voorzie- ningen geassocieerd met de reiniging van het apparaat en de vervanging van de fil- ters kan resulteren in brand- risico. Om die reden is het aanbevolen de hier vermelde richtlijnen te volgen. De fabri- kant is niet verantwoordelijk voor schade aan de motor of brand veroorzaakt door een incorrect gebruik.

Reinig uitsluitend met een doek die is vo- chtig gemaakt in een neutraal reinigings- middel. Niet reinigen met gereedschap of instrumenten. Gebruik geen schuren- de producten. Gebruik geen alcohol.

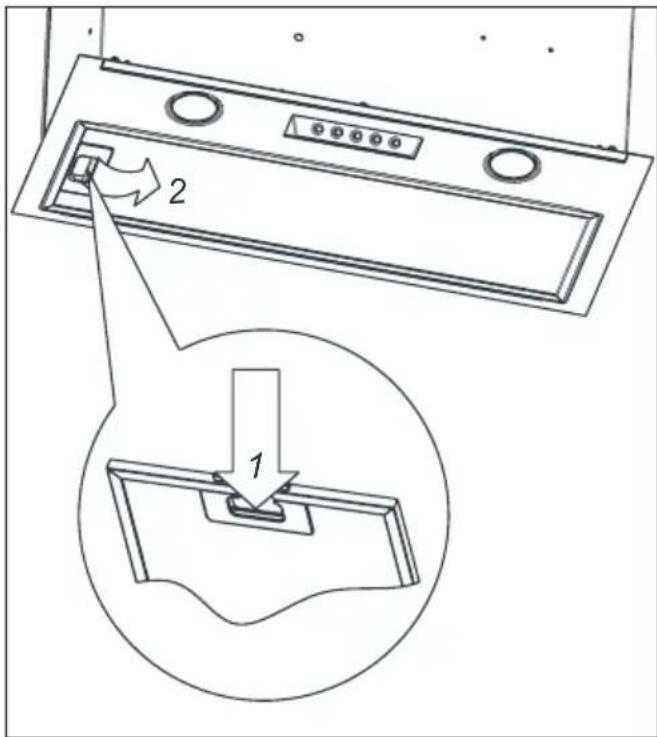

4.1 Reinigen van aluminium oliefilter

Dit filter houdt de oliedeeltjes in de lucht vast. Aluminium oliefilters kunnen van kleur veranderen als ze worden gewassen; dit is normaal en vereist geen vervanging van uw aluminium oliefilters.

U mag het aluminium vetfilter ook wassen in de wasmachine.

OPGELET: Bij normaal gebruik dient u uw aluminium vetfilter één keer per maand te reinigen.

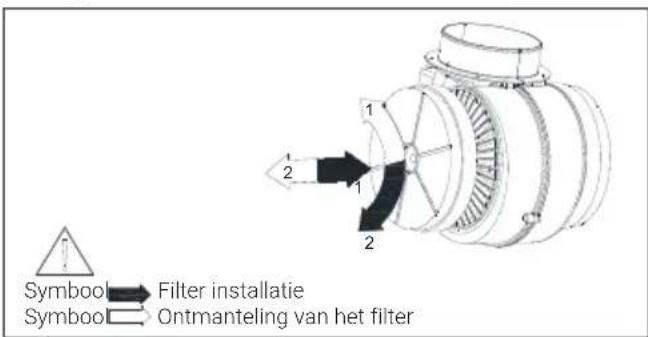

4.2 Vervanging van de koolstoffilters

Geurverwijderende filters bevatten houtskool (actieve kool). Vetfilters moeten in het product worden geïnstalleerd, ongeacht of er al dan niet koolstofffilters worden gebruikt.

Symbool Filter installatie Symbool Ontmanteling van het filter

4 Reiniging en onderhoud

•Koolstofffilter mag nooit worden gewassen.

•Vervang de koolstoffilters eens in de 3 maanden.

- Het koolstofffilter is verkrijgbaar bij de geautoriseerde diensten.

5 De installatie van het apparaat

WAARSCHUWING: Lees de veiligheidsinformatie in de gebruikershandleiding voordat u met de installatie begint.

WAARSCHUWING: Het niet installeren met schroeven en stabilisatoren in overeenstemming met deze instructies kan leiden tot elektrische schokken.

Neem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service.

Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

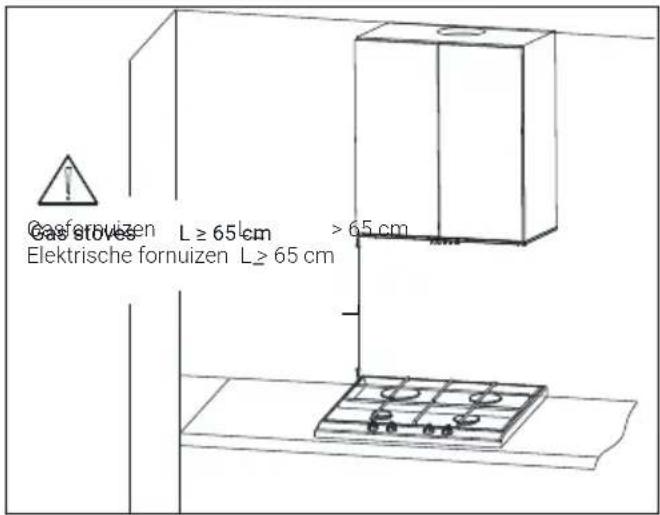

5.1 Positie van het apparaat

- De afstand tussen het kooktoestel en de afzuigkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen.

- Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden

gemeten, van het glazen oppervlak voor elektrische fornuizen.

Gas stoves L ≥ 65 cm > 65 cm Elektrische fornuizen L ≥ 65 cm

5 De installatie van het apparaat

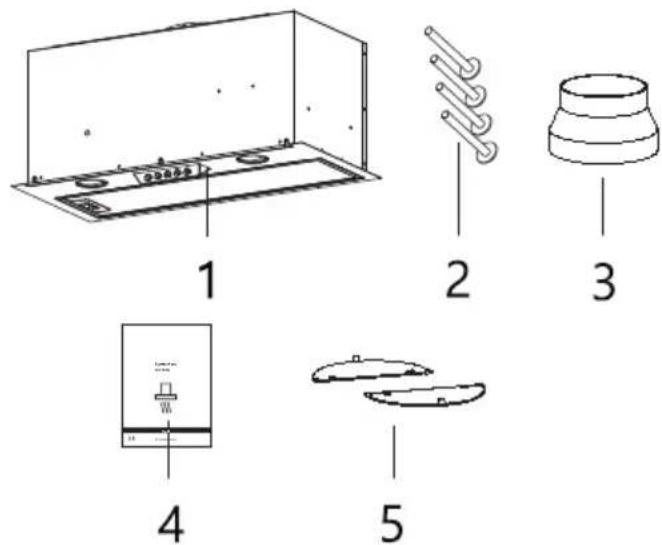

5.2 Installatieaccessoires

1 2 3 4 5

1. Afzuigkap
2. 4x3,9x13 mm schroef
3. 150/ 120 plastic adapter
4. Gebruikershandleiding
5. Ventilatiekleppen

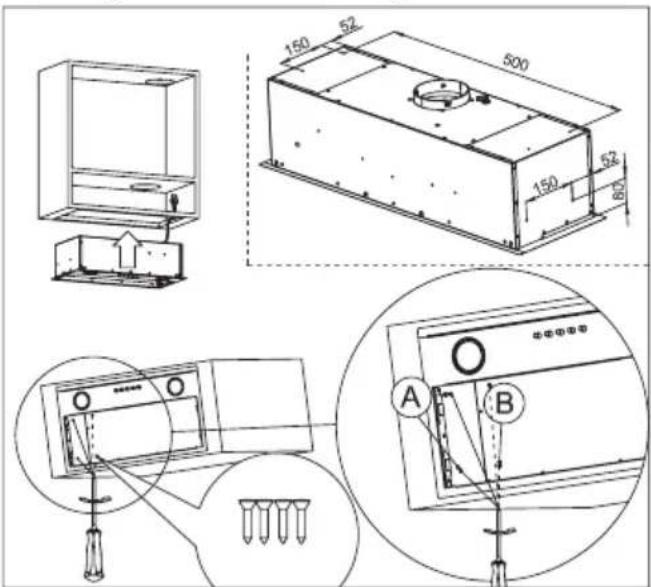

5.3 Installatie van het apparaat

1. Bereid de kast voor op de installatie van de afzuigkap, snijd de opening in de onderzijde van de kast zoals aangegeven in de tekening.

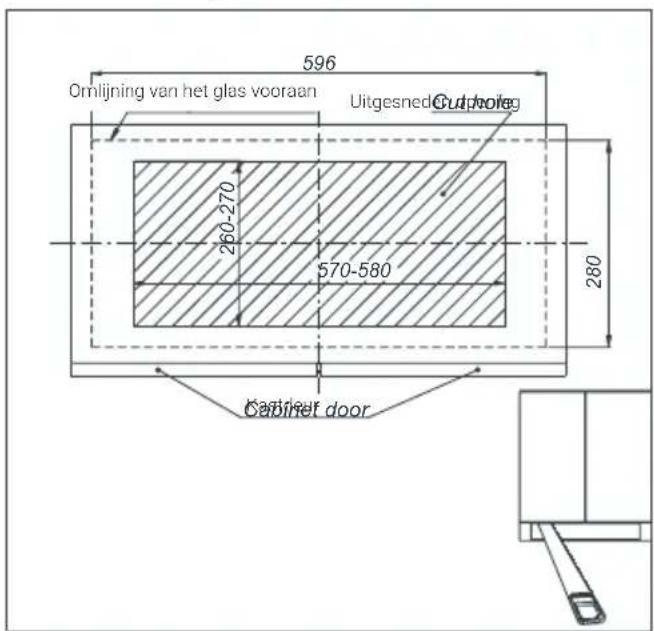

Voorbereiding van de kast

Omlijning van het glas vooraan 596 Uitgesned Cutpage 260-270 570-580 280 Cabinet door

1. Verwijder de vetfilters
2. Voer de afzuigkap voorzichtig in de nauwkeurig uitgesneden opening, houd de afzuigkap met een hand vast of vraag een bijkomende persoon om hulp. Schroef de bouten / schroeven vast, waarbij u opteert voor een montage a-bevestiging aan de bovenzijde van de kast of b-bevestiging aan de zijkant van de kast.

Installatie van de afzuigkap - versie met montage aan de bovenzijde

1. Wanneer u de afzuigkap aan de bovenzijde van de kast bevestigt, moet u de openingen in de legplank van de kast voorbereiden in overeenstemming met de afmetingen zoals aangetoond in de tekening. Hoewel, in het geval van de montage aan de zijkant moeten de zijplaten worden voorbereid zoals beschreven in

5 De installatie van het apparaat

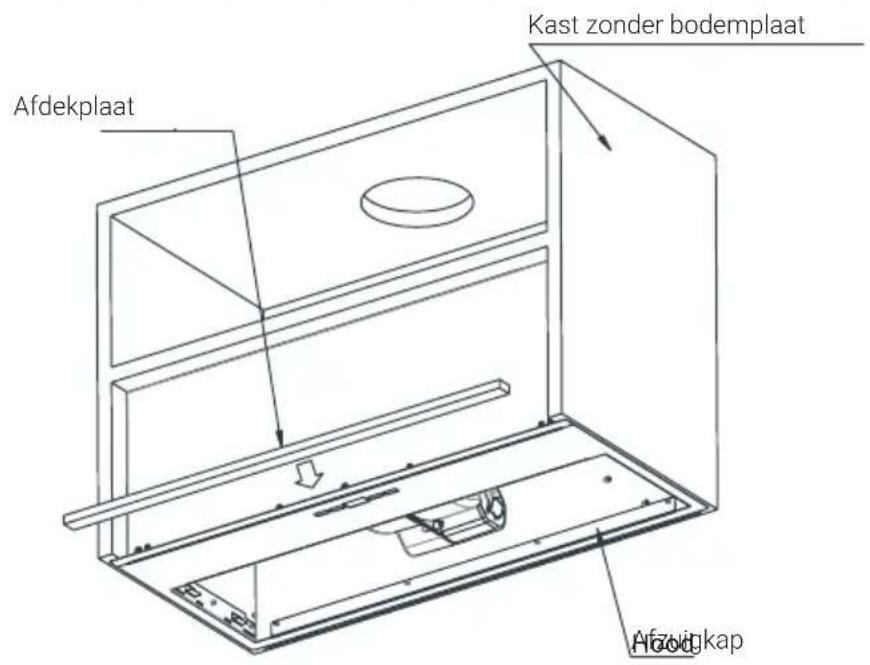

Installatie van de afzuigkap - versie met montage aan de zijkanten

Kast zonder bodemplaat Afdekplaat Afwijkap

De installatie van een extra afdekstrip is alleen van toepassing op kasten zonder bodem

5.4 Elektrische aansluitingen

De netvoeding moet overeenstemmen met de spanning vermeld op het plaatje in de afzuigkap. Als de afzuigkap is voorzien van een stekker moet u deze in een stopcontact steken dat conform is met de geldige vereisten en dat gemakkelijk toegankelijk is. Als de afzuigkap niet voorzien is van een stekker moet de installatie van de afzuigkap worden uitgevoerd door een geautoriseerde persoon (bijv. een elektricien).

5.5 Opslag

- Als u van plan bent het apparaat gedurende een lange periode niet te gebruiken, ruim het dan zorgvuldig op.

•Zorg ervoor dat het apparaat los is van

het stopcontact, volledig is afgekoeld en compleet droog is.

- Bewaar het apparaat op een koele en droge plaats.

- Bewaar het apparaat buiten het bereik van kinderen.

5.6 Hantering en transport

- Wanneer u het apparaat hanteert en verplaatst, moet u het in de originele verpakking dragen.

- De verpakking van het apparaat beschermt het tegen fysieke schade.

- Plaats geen zware lasten op het apparaat of op de verpakking. Het apparaat kan worden beschadigd.

6 Probleemoplossing

Probleemoplossing Reden	Help
Het product werkt niet. Controleer uw zekering. Uw zekering is mogelijk afgesloten, schakel ze in.
Het product werkt niet. Controleer de elektrische aansluiting.		De netspanning moet tussen 220-240 V bedragen.
Het product werkt niet. Controleer de elektrische aansluiting.		Controleer of de andere producten in uw keuken werken.
De lamp werkt niet. Controleer de elektrische aansluiting.		De netspanning moet tussen 220-240 V bedragen.
De lamp werkt niet. Controleer de schakelaar van de lamp.		De lampschakelaar moet in de "Aan" positie staan.
De lamp werkt niet. Controleer de lampen. De lampen van het product mogen niet defect zijn.
De luchtinlaat van het product is slecht.	Controleer het aluminium filter.	Het aluminium oliefilter moet één maal per maand worden gewassen bij normaal gebruik.
De luchtinlaat van het product is slecht.	Controleer het luchtuitlaat rookkanaal.	Het luchtuitlaat rookkanaal moet in de "Aan" positie staan.
De luchtinlaat van het product is slecht.	Controleer het koolstofffilter. Voor producten met koolstofffilters moet het filter normaal gezien elke drie maanden worden vervangen.

Slijtage door normaal gebruik

U heeft een Beko of Grundig Groot huishoudelijk product gekocht waarvan u bij goed gebruik vele jaren plezier kunt hebben. Goed gebruik betekent dat u de instructies in de gebruiksaanwijzing toepast, vooral die over de wijze van gebruik en onderhoud. Dit is erg belangrijk voor een goede werking van het product, ook op de lange termijn. Daarnaast moet u er rekening mee houden dat elk product slijtagegevoelige onderdelen bevat. Sommige onderdelen slijten pas nadat de normale levensduur van het product voorbij is. Andere onderdelen slijten eerder, al voordat de normale levensduur van het product voorbij is. Het is met die onderdelen net als met een auto: ruitenwissers en banden moeten vaak al na enkele jaren worden vervangen, terwijl de auto zelf nog heel veel jaren mee kan.

Bij elektrisch-huishoudelijke apparaten kan bijvoorbeeld worden gedacht aan de volgende slijtagegevoelige onderdelen:

• bewegende delen (zoals motor, scharnier, wieltjes)
  • elektronica-modules (zoals printplaat, sensoren, verlichting)
• kunststof- en rubberen delen (zoals deurrubber, reservoirs, geleiders)
• afdichtingen (slangen)
  • verwarmingselementen
• lagers

Dit soort onderdelen slijt vaak eerder dan u van het totale product verwacht. Die eerdere slijtage is normaal, net als bij auto-onderdelen. De kwaliteit van het product is daardoor niet minder. De kosten van vervanging of reparatie van die onderdelen zijn daarom voor rekening van u als gebruiker van het product. Afhankelijk van de omstandigheden kan er voor de verkoper altijd reden zijn om de kosten niet of slechts gedeeltelijk aan u in rekening te brengen. Als sprake is van abnormale slijtage bij normaal gebruik zijn de kosten sowieso voor rekening van de verkoper.

Houdt er rekening mee dat de levensduur van een product afhangt van hoe vaak u het gebruikt, hoe u het gebruikt en waar u het product gebruikt.
