NÁVOD K OBSLUZE HNU61422B BEKO

1.1 Všeobecná bezpečnost'

– budovy na farmách,

– priestory pre klientov v hoteloch, moteloch a d'alších obytných prostrediach,

– prostredia ubytovania typu Bed and Breakfast.

- Skontrolujte, či vaše napájanie zodpovedá informáciám uvedeným na štítku

spotrebiča.

- Nikdy nepoužívajte spotrebič, ak je napájací kábel alebo samotný spotrebič poškodený.

- Zabráňte poškodeniu na-pájacieho kábla tým, že zabránite jeho pritlačeniu, ohýbaniu alebo odieraniu sa o ostré hrany. Napájací kábel udržujte mimo ho-rúcich povrchov a otvore-ného ohňa.

Neobsahuje škodlivé ani zakázané materiály špecifikované v tejto smernici.

Ovládacie prvky a časti

1. Napájací kábel
2. Osvetlenie
3. Hliníkový olejový filter
4. Ovládací panel

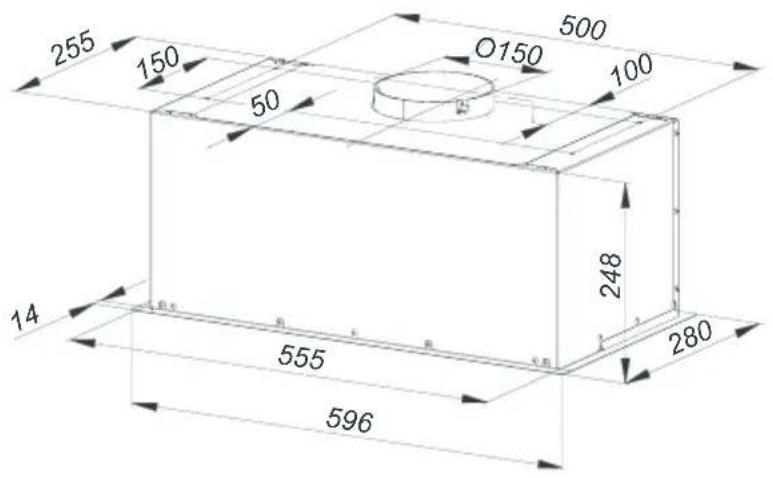

255 150 50 O150 500 100 248 14 555 280 596

2.2 Technické údaje

Model	HNU 61422 B
Napájacie napätie	220-240 V 50 Hz
Napájanie svetla	2x3 W
Výkon motora	115 W
Prietok vzduchu – 3. Úroveň	415 m3/h
Trieda izolácie motora	Trieda F
Izolačná trieda	Trieda I

3 Použitie spotrebiča

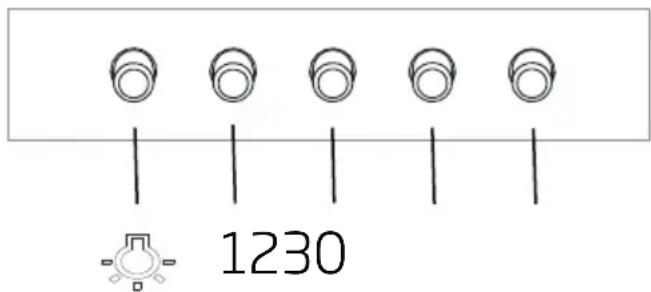

3.1 Ovládanie digestora

1230

Digestor je vybavený mechanickým ovládaním.

• Stlačením tlačidla "0" sa deaktivuje turbína digestora.
• Stlačením tlačidla "1" sa turbína digestora začne otáčat' s minimálnou rýchlostou.
• Stlačením tlačidla "2" sa turbína digestora začne otáčat's priemernou rýchlostou.
• Stlačením tlačidla "3" sa turbína digestora začne otáčat's maximálnou rýchlostou.
• Stlačte tlačidlo - zapnete svetlá. Ak chcete osvetlenie vypnút, opakovane stlačte tlačidlo.

- Pokrievky riadu nechajte zakryté, aby ste znížili vývin pary.

3.3 Ovládanie Odsávača pár

Pred čistením a údržbou výrobok odpojte alebo vypnite vypínač.

5.4 Elektrické pripojenie

Nejprve si přečtěte tento návod k použití!

Vážený zákazníku,

Děkujeme, že jste si vybrali tento produkt značky Beko. Doufáme, že s tímto spotřebičem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Z tohoto důvodu si před použitím spotřebiče pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty a uchovejte je pro budoucí použití. Pokud spotřebič předáte další osobě, rovněž jí předejte návod k použití. Dodržujte pokyny a věnujte pozornost všem informacím a varováním uvedeným v návodu k použití.

Nezapomeňte, že se tento návod může vztahovat i k několika jiným modelům. Rozdíly mezi modely jsou v návodu výslovně popsány.

Význam symbolů

V různých částech tohoto návodu k použití jsou použity následující symboly:

Důležité informace a užitečné tipy k po- užití.

VAROVÁNÍ: Upozornění na nebezpečné situace týkající se ohrožení života a majetku.

Varování před nebezpečím požáru.

Varování před úrazem elektrickým proudem.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

1.1 Obecné bezpečnostní pokyny

Důležité bezpečnostní pokyny, přečtěte si je pozorně a uchovejte pro pozdější použití

Tento oddíl obsahuje bezpečnostní pokyny, které vám pomohou ochránit před vznikem požáru, zásahem elektrickým proudem, následky unikající mikrovlnné energie, zraněním osob nebo poškozením majetku. Nedodržení těchto pokynů zruší platnost záruky.

• Výrobky značky Beko splňují platné bezpečnostní normy; proto v případě jakéhokoli poškození spotřebiče nebo napájecího kabelu musí být provedena oprava nebo výměna prodejcem, servisním centrem nebo odborníkem z autorizovaného servisu, aby se předešlo nebezpečí. Chybná nebo neodborná oprava může být nebezpečná pro uživatele.

- Toto zařízení je určeno pouze pro domácí a podobné použití, například:

- v prostorách kuchyňského personálu v obchodech, kancelářích a dalších pracovních pro-středích;

- na farmách;

– klienty v hotelech a dal- ších typech obytného prostředí;

- v prostředí typu Bed and Breakfast.

- Spotřebič používejte pouze k určenému účelu, jak je popsáno v tomto ná- vodu.

- Výrobce nenese odpovědnost za žádné škody plynoucí z nesprávné instalace či nevhodného způsobu použití spotře-biče.

- Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo mentálními schopnostmi anebo osoby bez přísluš-

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

ných znalostí a zkušeností, pokud jsou pod dozorem nebo byly poučeny o bezpečném užívání tohoto přístroje a chápou související nebezpečí.

- Děti si se spotřebičem nesmí hrát. Čištění a údržba nesmí být prováděny dětmi bez dohledu dospělé osoby.

- Minimální vzdálenost mezi nosnými plochami varných nádob na varné desce a nejnižší stranou výrobku musí být nejméně 65 cm.

- Pokud v návodu k instalaci plynové desky najdete větší vzdálenost, je nutno postupovat podle toho.

- Zkontrolujte, zda vaše na-pájení odpovídá informa-cím uvedeným na štítku spotřebiče.

- Nikdy nepoužívejte spotřebič, pokud je poškozen napájecí kabel nebo spotřebič.

- Předejděte poškození na-

pájecího kabelu zabrá- něním jeho zmáčknutí, ohnutí nebo odírání o ostré hrany. Napájecí kabel udr- žujte mimo horké povrchy a otevřený oheň.

- Spotřebič zapojujte pouze do uzemněné zásuvky.

VAROVÁNÍ: Nezapojujte spotřebič do sítě, dokud není instalace zcela dokončena.

- Spotřebič umístěte tak, aby byla zástrčka vždy přístupná.

- Nedotýkejte se žárovek, pokud jsou v provozu delší dobu. Mohou spálit ruce, protože budou horké.

- Dodržujte předpisy sta- novené příslušnými úřady o vypouštění odpadního vzduchu (toto upozornění se nevztahuje na použití bez kouřovodu).

- Spustte spotřebič po umístění hrnce, pánve apod. na varnou desku. V opačném případě může vysoká teplota způsobit deformaci

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

některých částí výrobku.

- Před sejmutím hrnce, pánve apod. vypněte var-nou desku.

- Nenechávejte na varné desce horký olej. Nádoby s horkým olejem mohou způsobit samovznícení.

- Dávejte pozor na záclony a závěsy, protože olej se může při smažení někte-rých potravin, jako jsou hranolky, vznítit.

- Tukový filtr musí být vyměněn nejméně jednou měsíčně. Uhlíkový filtr musí být vyměněn nejméně každé 3 měsíce.

- Spotřebič musí být čištěn v souladu s návodem k použití. Pokud čištění nebylo provedeno v souladu s návodem k použití, může hrozit nebezpečí požáru.

- Namísto stávajícího filtru nepoužívejte filtrační materiály neodolné proti ohni.

- Používejte pouze originální části doporučené výrob-cem.

- Neprovozujte spotřebič bez filtru a neodstraňujte filtry, když je spotřebič spuštěn.

- V případě, že dojde k zapálení plamene, vypněte napájení spotřebiče a vařičů.

• V případě, že dojde k zapálení plamene, plamen zakryjte a nikdy k jeho hašení nepoužívejte vodu.

- Spotřebič odpojte před každým čištěním a v případě, že jej nepoužíváte.

- Podtlak v místnosti nesmí překročit 4 Pa (4 x 10 bar), zatímco digestoř pro elektrickou varnou desku a spotřebiče pracující na jiném typu energie, než je elektřina, pracují současně.

• V prostředí, kde je spotřebič používán, musí být odvětrávání zařízení běžících na topném oleji nebo plynu, jako je teplovzdušný ventilátor, naprosto izolováno nebo zařízení musí být hermetického typu.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

- Při připojování kouřovodu použijte trubky o průměru 120 nebo 150 mm. Připojení trubek musí být co nejkratší a mít co nejméně záhybů.

Riziko zadušení! Všechny obaly uchovejte mimo do- sah dětí.

UPOZORNĚNÍ: Přístupné součástky se mohou zahrát při použití s vařiči.

• Vývod spotřebiče nesmí být připojen ke vzduchovodům, do kterých je vyveden jiný kouř.

- Ventilace v místnosti může být nedostatečná, pokud je digestoř pro elektrickou varnou desku používána současně se zařízeními na plyn nebo jiná paliva (to neplatí pro spotřebiče, které vypouštějí vzduch zpět do místnosti).

- Předměty umístěné na spotřebiči mohou spadnout. Na spotřebič neu-mistujte žádné předměty.

- Pod spotřebičem nikdy ne-

flambujte.

VAROVÁNÍ: Před instalací digestoře odstraňte ochranné fólie.

• Nikdy nenechávejte obnažený plamen pod digestoří, která je zapnutá.
• Pánve na smažení je nutno během používání stále sledovat: přehřátý olej může vzplanout.

1.2 Shoda se směrnicí OEEZ a likvidace výrobku:

Tento výrobek splňuje požadavky směrnice EU OEEZ (2012/19/EU). Tento výrobek je označen symbolem pro třídění elektrického a elektronického odpadu (OEEZ).

Tento symbol znamená, že příslušný výrobek na konci jeho životnosti nesmí být likvidován spolu s jiným domácím odpadem. Použité zařízení musíte odnést do oficiální sběrny pro recyklaci elektrických a elektronických zařízení. Obratte se na místní úřady nebo na prodejce, u kterého jste si zařízení zakoupili, a informujte se o umístění sběrných zařízení. Každá domácnost hraje důležitou roli ve sběru a recyklaci starých zařízení. Správná likvidace starého zařízení pomáhá předejít možným negativním následkům pro životní prostředí a lidské zdraví.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

1.3 Dodržování směrnice RoHS

Výrobek, který jste zakoupili, splňuje požadavky směrnice EU RoHS (2011/65/EU). Neobsahuje škodlivé ani zakázané materiály specifikované ve směrnici.

1.4 Informace o balení

Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů v souladu s naší národní legislativou na ochranu životního prostředí. Obalové materiály ne- likvidujte společně s domácím nebo ji- ným druhem odpadu. Odvezte je na sběr- né místo obalových materiálů určené místními úřady.

2 Celkový vzhled

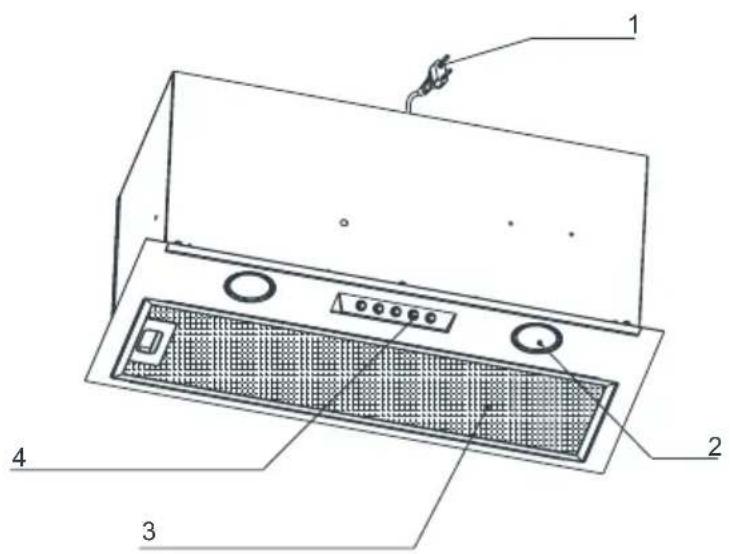

2.1 Přehled

1 2 3 4

1. Napájecí kabel
2. Osvětlení
3. Hliníkový filtr mastnoty
4. Mechanické ovládání

255 150 50 O150 500 100 248 14 555 280 596

2.2 Technické údaje

Model	HNU 61422 B
Napájecí napětí	220-240 V 50 Hz
Napájení světla	2x3 W
výkon motoru	115 W
Air Flow – 3. Úroveň	415 m3/h
Třída izolace motoru	TŘÍDA F
Izolační třída	TŘÍDA II

3 Používání spotřebiče

3.1 Ovládací panel

1230

Digestoř je vybavena mechanickým kontrolním ovládáním.

• Tlačítko "0" – ventilátor digestoře je vypnutý
• Tlačítko "1" – zapnutý ventilátor digestoře s minimální rychlostí
• Tlačítko "2"- zapnutý ventilátor digestoře se střední rychlostí
• Tlačítko "3"- zapnutý ventilátor digestoře s maximální rychlostí
• Tlačítko zapne světýlko. Chcete-li světlo vypnout, stiskněte tlačítko ještě jednou.

3.2 Energeticky účinný provoz z hlediska úspory Použití

• Při používání spotřebiče upravte nastavení rychlosti podle intenzity páry a zápachu, abyste ušetřili energii.
• Za normálních podmínek používejte nízké rychlosti (1–2) a vysokou rychlost (3) používejte pro intenzivní zápach a páry.

- Žárovky jsou na digestoři umístěny za účelem osvětlení oblasti vaření.

- Jejich používání na osvětlení většího prostoru povede ke zbytečné spotřebě energie a k nedostatečnému osvětlení.

- Chcete-li, aby zařízení spotřebovalo méně energie, spouštějte jej při nízkých otáčkách.

- Vaše zařízení sníží spotřebu energie, protože bude pracovat efektivněji, když

mu zabezpečíte dostatečný přívod vzduchu.

- V případech, kdy víte, že dojde k vytvoření husté páry, nastavte zařízení na úroveň intenzivního sacího výkonu před vznikem páry. Spotřebu energie tak snížíte tím, že zařízení budete používat kratší dobu, protože bude mít dostatečný přívod vzduchu.

- Poklice nádobí nechte zakryté, abyste snížili vývoj páry.

3.3 Pokyny k použití

• Váš spotřebič má motor, který pracuje různými rychlostmi.
• Pro dosažení lepší výkonnosti doporučujeme za normálních podmínek používat nízké rychlosti a vysoké rychlosti používat v případě silných zápachů a intenzivních par.
• Spotřebič můžete zapnout stisknutím tlačítka požadované rychlosti. (1, 2, 3)
• Oblast vaření osvětlíte stisknutím tlačítka osvětlení.

3.4 Výměna žárovky

GU10 Max: 3 W Szymačit → Irbalastellárovek Označit → Odstranění žárovek

Odpojte napájení ze sítě. Spotřebič je vybaven LED žárovkami 3 W.

3 Používání spotřebiče

• Před výměnou žárovek odpojte napájení odsavače par.
• Nedotýkejte se žárovek, když jsou horké.
• Dávejte pozor, abyste nahrazené žárovky nedotýkaly přímo rukama.

Lampy si můžete pořídit u autorizovaných servisních zástupců.

Žárovka
Příkon žárovky	3 W
Držák/objímka	GU10
Napětí žárovky	230 V
Kód ILCOS	DR/F-3-230-GU10-50
Velikost	50 mm
Světelný tok	260 lm
Související teplota barvy	3000 K

Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti "F".

3.5 Používání s připojením ke kouřovodu

odsávána potrubím kouřovodu, které je upevněno k připojovací hlavě na

digestoři.

- Průměr potrubí kouřovodu musí být stejný jako u připojovacího prstence. Při vodorovném nastavení musí mít potrubí mírný sklon směrem nahoru (kolem 10°), aby mohl vzduch snadněji odcházet z místnosti.

3.6 Používání bez připojení ke kouřovodu

Vzduch se filtruje přes uhlíkový filtr a recirkuluje v místnosti. Uhlíkový filtr se používá, když není v domě možné použít kouřovod.

• Při použití bez kouřovodu vyjměte klapky uvnitř adaptéru kouřovodu.
• Vyjměte olejový filtr. Chcete-li nainstalovat uhlíkový filtr, nasad'te filtr na přichytky vystředěním na plastový díl na obou stranách tělesa ventilátoru. Utáhněte jej otáčením doprava nebo doleva.
  • Vyměňte hliníkový olejový filtr.

4 Čištění a údržba

Zařízení by se mělo pravidelně čistit a udržovat. Pokud nebudete zařízení udržovat v čistotě, bude to mít negativní vliv na životnost zařízení. Při čištění a údržbě postupujte podle pokynů uvedených v příručce.

Před čištěním a údržbou od- pojte spotřebič ze sítě nebo vypněte hlavní vypínač nebo uvolněte pojistku, která napájí odsavač par.

Nedodržení ustanovení týkajících se čištění zařízení a výměny filtrů může mít za následek riziko požáru. Proto se doporučuje dodržovat zde uvedené pokyny. Výrobce neodpovídá za poškození motoru nebo za požáry vzniklé v důsledku nesprávného používání.

Čistěte pouze pomocí hadříku navlhčeného v neutrálním tekutém čistícím prostředku. Nečistěte pomocí přístrojů nebo nástrojů. Nepoužívejte abrazivní produkty. Nepoužívejte alkohol

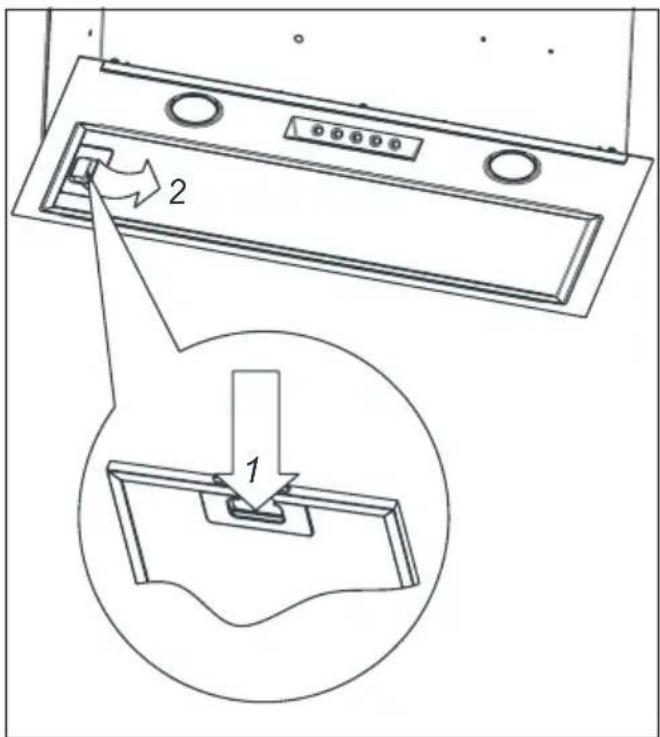

4.1 Čištění hliníkového tukového filtru

Tento filtr zachycuje ze vzduchu částice oleje. Za normálních podmínek použití doporučujeme vyčistit filtr každý měsíc. Nejdříve pro tento proces odstraňte tu- kový filtr. Filtry omyjte tekutým čistícím prostředkem, opláchněte je vodou a po uschnutí je znovu vložte. Hliníkové tukové filtry mohou při mytí vyblednout; je to normální a nemusíte měnit filtr.

Hliníkový filtr lze mýt v myčce nádobí

UPOZORNĚNÍ: V případě běžného používání hliníkový olejový filtr vyčistěte jednou za měsíc.

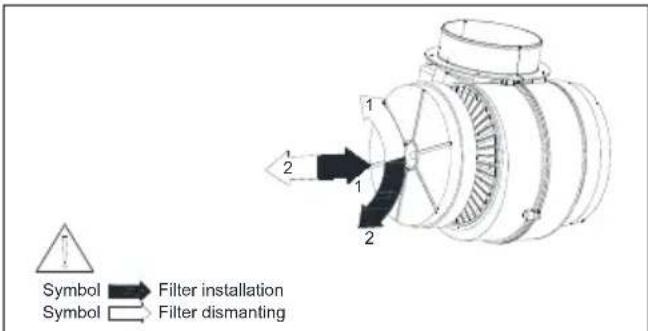

4.2 Výměna uhlíkového filtru (režim cirkulace vzduchu)

Digestoř může být vybaven filtrem s aktivním uhlím. Uhlíkový filtr se aplikuje pouze v případě, že není odsavač připojen k větracímu kanálu.

• Uhlíkový filtr se nikdy ne- myje.
  • V každém případě je nutné uhlíkový filtr vyměnit nejméně každé tři měsíce.
• Uhlíkový filtr je k dispozici v Autorizovaných servisech.

5 Nastavení zařízení

UPOZORNĚNÍ : Před nastavením si přečtěte bezpečnostní pokyny.

UPOZORNĚNÍ : Nezastavěných šroubů nebo upevňovacího zařízení v souladu s těmito pokyny může vést k úrazu elektrickým proudem.

Chcete-li si nechat digestoř nainstalovat, obratte se na nejbližší autorizovaný servis.

Za přípravu místa a elektrickou instalaci pro digestoř odpovídá zákazník.

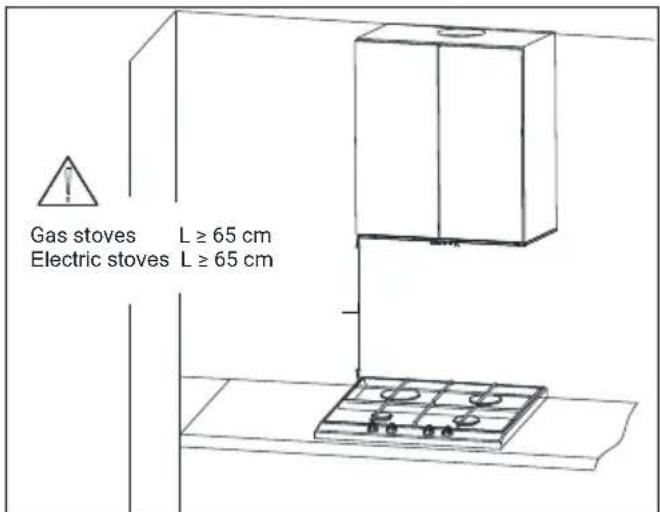

5.1 Umístění spotřebiče

• Před instalací je nutno zvážit vzdálenost mezi sporákem a digestoří. Tato vzdálenost by měla být 65 cm.
• U plynových sporáků se vzdálenost musí měřit od povrchu roštu, u elektrických sporáků od povrchu skla.

5 Nastavení zařízení

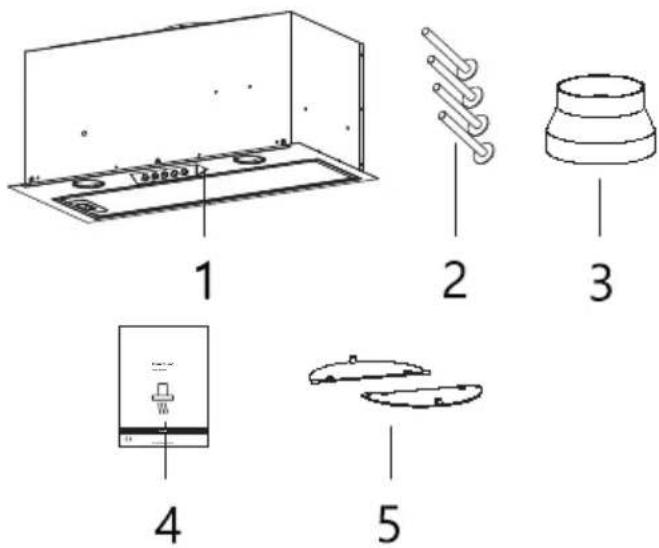

5.2 Instalační příslušenství

1 2 3 4 5

1. Digestor
2. 4x3,9x13 šrouby
3. Plastový adaptér ø 150/ø 120
4. Návod na použití
5. Ventilační klapky

5.3 Instalace spotřebiče

1. Připravte skříňku pro instalaci digestoře, vyřízněte otvor ve spodní části skříňky podle výkresu.

Příprava skříně

596 Front glass contour Vout hole 260-270 570-580 280 Cabinet door

1. Odstraňte filtry pro zachycení mastnot

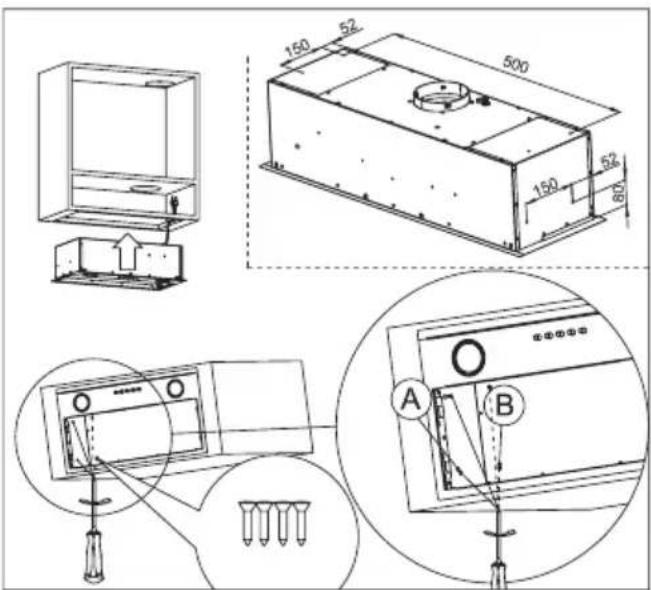

2. Opatrně vložte digestoř do předem vyříznutého otvoru, přičemž ji jednou rukou přidržujte nebo požádejte o pomoc další osobu. Zašroubujte šrouby a zvolte jednu variantu montáže a-upevnění na horní část skříňky, b-upevnění na boční straně skříňky.

Montáž digestoře - upevnění na horní části skříňky

1. Při připevňování digestoře k horní části skříňky připravte otvory v polici skříňky podle rozměrů uvedených na výkresu. V případě upevnění na boční straně skříňky by však měly být boční kryty připraveny tak, jak je popsáno v

5 Nastavení zařízení

Montáž digestoře - upevnění na boční straně skříňky

Skříňka bez spodní desky Kruvi decka Cover plate Pipe stop

Instalace dodatečné krycí lišty se vztahuje pouze na skřině bez spodní desky

5.4 Elektrické zapojení

Sítové napětí musí odpovídat napětí uvedenému na desce umístěné uvnitř digestoře. Pokud je digestoř vybavena zástrčkou, vložte ji do zásuvky, která splňuje příslušné požadavky, a umístěte ji na snadno přístupném místě. Pokud není digestoř vybavena zástrčkou, musí instalaci digestoře provádět osoba, která má požadovaná oprávnění (např. elektrikář).

5.5 Skladování

- Pokud nechcete přístroj používat delší dobu, patrně ho uložte.

- Ujistěte se, že je trouba odpojena od elektrické sítě, vychlazená a zcela suchá.

- Spotřebič skladujte na chladném a su- chém místě.

- Držte přistroj mimo dosah dětí.

5.6 Zacházení a přeprava

• Během manipulace a přepravy ucho-vávejte přístroj v původním obalu. Balení chrání spotřebič před fyzickým poškozením.
• Na zařízení ani na obal nepokládejte těžká břemena. Může dojít k poškození spotřebiče.
• Pád přístroje může způsobit jeho nefunkčnost nebo trvalé poškození.

6 Řešení problémů

Řešení problémů Důvod Pomoc
Produkt nefunguje. Zkontrolujte	pojistky. Vaše pojistka může být	vybitá, zprovozněte ji.
Produkt nefunguje. Zkontrolujte	elektrické přípojení.	Sítové napětí má být mezi 220-240 V.
Produkt nefunguje. Zkontrolujte	elektrické přípojení.	Zkontrolujte, zda fungují ostatní výrobky v kuchyni.
Lampa osvětlení nefunguje. Zkontrolujte elektrické přípojení.		Sítové napětí má být mezi 220-240 V.
Lampa osvětlení nefunguje. Zkontrolujte spínač lampy. Spínač lampy musí být v poloze "zapnuto".
Lampa osvětlení nefunguje. Zkontrolujte lampu. Lampy produktu	nesmí být vadné.
Přívod vzduchu do výrobku je slabý.	Zkontrolujte hliníkový filtr. Hliníkový filtr na olej za obvyklého používání je třeba vyčistit alespoň jednou za měsíc.
Přívod vzduchu do výrobku je slabý.	Zkontrolujte kryt vzducho-vodu.	Vzduchovod musí být v poloze "zapnuto".
Přívod vzduchu do výrobku je slabý.	Zkontrolujte uhlíkový filtr. U výrobků s uhlíkovými filtry filtr obvykle vyměňujte každé 3 měsíce.

Arçelik A.Ş.

Karaağaç Caddesi No: 2-6, 34445,
