NAUDOJIMO INSTRUKCIJA HNU61422B BEKO

Pirmiausia perskaitykite šią naudojimo instrukciją!

Brangus kliente,

Dėkojame, kad pasirinkote šį “Beko” prietaisą. Tikimės, kad šiuo prietaisu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Dėl to, prieš pradėdami naudoti šį prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šį prietaisą kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Laikykitės naudojimo instrukcijoje pateiktų nurodymų, atkreipkite dėmesį į visą informaciją ir įspėjimus.

Atkreipkite dėmesį, kad ši naudojimo instrukcija gali būti taikoma ir kitiems modeliams. Modelių skirtumai yra aiškiai aprašyti šioje instrukcijoje.

Ženklu reikšmės

Įvairiuose šios naudojimo instrukcijos skyriuose naudojami šie simboliai:

Svarbi informacija ir naudingi patarimai, kaip naudoti prietaisą.

JSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui.

Įspėjimas dėl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.

1 Svarbios saugos ir aplinkos apsaugos taisyklës

1.1 Bendrieji saugos reika-lavimai

Svarbios saugos instruk- cijos Atidžiai perskaitykite ir pasilikite ateičiai Šiame skyriuje pateikiama sau- gos informacija, kuri pa- dės išvengti gaisro, elek- tros smūgio, mikrobangų krosnelės spinduliuojamos energijos poveikio pavo- jaus, susižeidimų ar mate- rialinės žalos. Jei nesilaiky- site šių instrukcijų, nebe- bus taikoma garantija.

• „Beko“ gaminiai atitinka galiojančius saugos standartus, todėl, jeigu prietaisas arba jo maitinimo laidas būtų pažeistas, jį privalo paleisti platintojas, aptarnavimo centras ar specialistas arba bet kuris kitas įgaliotasis atstovas, kad būtų išvengta bet kokių pavojų. Klaidingi arba netinkami remonto darbai gali kelti pavojų ir riziką vartotojui.

- Šis jrenginys yra skirtas

naudoti buitiniams ir pa-našiems tikslams, pvz.:

– darbuotojų valgomuo- siuose, pavyzdžiui, par- duotuvėse, biuruose ir kitoje darbo aplinkoje;
- ūkininkų gyvenamuo- siuose namuose;
-klientams viešbučiuose ir kitoje gyvenamojo aplinkoje;
– viešbučiuose, kuriose siūloma nakvynė su pusryčiais.

• Prietaisą naudokite tik pagal paskirtį, aprašytą šiose naudojimo instrukcijose.
  •Gamintojas neatsako už žalą, patirtą dėl netinkamo gaminio įrengimo ar nau-dojimo.
• Šj prietaisą leidžiama naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems fizinių, jutimo ar psichinių negalių, arba ne-turintiems patirties ir žinių, kaip naudoti šj prietaisą, su sąlyga, kad jie bus pri-

1 Svarbios saugos ir aplinkos apsaugos taisyklės

žiūrimi arba išmokyti, kaip saugiai naudoti šj prietaisą, ir supras atitinkamus pavojus.

-Neleiskite vaikams žaisti su šiuo prietaisu. Neprižiūrimi vaikai negali atlikti valymo ir naudotojo atlie-kamų techninės priežiūros darbų.

- Mažiausias atstumas tarp kaitlentės virimo indų atraminio paviršiaus ir žemiausios gaminio dalies turi būti bent 65 cm.

- Jei dujinės kaitlentės montavimo instrukcijose nurodytas didesnis atstu-mas, reikia j ji atsižvelgti.

- Pasirūpinkite, kad jūsų elektros tinklo duomenys atitiktų prietaiso kategorijos plokštelėje nurodytus duomenis.

- Niekada nenaudokite prietaiso, jeigu šis yra sugadintas arba pažeistas jo maitinimo laidas.

- Saugokite maitinimo laidą, kad jis nebūtų suspaustas,

užlenktas arba trinamas j aštrius kraštus. Saugokite maitinimo kabelj nuo jkaitusių paviršių ir atviros ugnies.

- Prietaisą junkite tik prie jžeminto elektros lizdo.

JSPÈJIMAS: Nejunkite prietaiso prie elektros tinklo, kol jis néra visiškai sumon-tuotas.

- Prietaisą pastatykite taip, kad elektros kištukas visada būtų pasiekiamas.

- Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to galite nusi-deginti rankas.

- Laikykitės kompetentingų valdžios institucijų nus-tatytų taisyklių dėl ištrau-kiamojo oro išleidimo (šis įspėjimas netaikomas, jeigu prietaisas naudoja-mas be dūmtraukio).

- ljunkite prietaisą po to, kai pastatysite ant kaitvietės puodą, keptuvę ir t.t. Priešingu atveju dėl didelio karščio kai kurios jūsų

1 Svarbios saugos ir aplinkos apsaugos taisyklės

gaminio dalys gali deformuotis.

- lšjunkite kaitvietę prieš nuimdami nuo jos puoda, keptuvę ir t.t.

- Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi gali tapti užsidegimo priežastimi.

- Atkreipkite dėmesį į užuolaidas ir uždangalus, nes kepant, pvz., bulvių šiaudelius, aliejus gali užsi-liepsnoti.

•Riebalų filtrą reikia keisti bent kartą per mėnesį. Anglies filtrą reikia keisti bent kartą per 3 mėnesius.

•Gaminys turi būti valomas pagal naudojimo instrukciją. Jei valymas atliktas ne pagal naudojimo instrukciją, gali kilti gaisro pavojus.

•Vietoje dabartinio filtro nenaudokite ugniai neatsparių filtravimo medžiagų.

- Naudokite tik originalias arba gamintojo rekomen-

duojamas dalis.

•Nenaudokite prietaiso be filtro ir neišimkite filtrų iš veikiančio prietaiso.

- Atsiradus liepsnai, išjunkite gaminį ir maisto ga-minimo prietaisus.

- Atsiradus liepsnai, ją użdenkite ir jokiu būdu negesinkite vandeniu.

- Jeigu prietaiso nenaudojate arba prieš jì valydami, atjunkite jì nuo elektros tinklo.

- Patalpoje, kurioje vienu metu veikia virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietaisai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).

- Patalpoje, kurioje naudo-jamas prietaisas, mazutu arba dujomis kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai privalo būti hermetiški.

•Dūmtraukiui prijungti

1 Svarbios saugos ir aplinkos apsaugos taisyklës

naudokite 120 mm arba 150 mm skersmens vamzdžius. Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius – minimalus.

Pavojus uždusti! Visas pa-kuotės dalis laikykite vaikams nepasiekiamoje vietoje.

ATSARGIAI: Naudojant su maisto gaminimo prietaisais, liečiamos prietaiso dalys gali jkaisti.

• Gaminio išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.
• Vienu metu patalpoje naudojant virš elektrinės kaitlentės montuojamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prietaisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietaisams, kurie orą išleidžia tik atgal į patalpą).

- Ant gaminio sudėti daiktai gali nukristi. Nedėkite jokių daiktų ant gaminio.

• Neuždeginėkite po gaminiu.
• ĮSPĖJIMAS: Prieš montuodami garų rinktuva, nuim-kite apsaugines plėveles.
• Niekada nepalikite atviros liepsnos po veikiančiu garų rinktuvu.
• Naudojant gruzdintuves, jas reikia nuolat prižiūrėti: per daug įkaitęs aliejus gali užsiliepsnoti.

1.2 Atitiktis EEJA direktyvai ir atitarnavusio gaminio sutvarkymas:

Šis gaminys atitinka ES EEJA direktyvą (2012/19/ES). Šis gaminys žymimas elektros ir elektroninės įrangos atliekų (EEJA) simboliu.

Šis simbolis reiškia, kad, kai produktas tampa nebenaudojamas, jo negalima šalinti kartu su kitomis buitinėmis atliekomis. Panaudotą prietaisą būtina pristatyti j elektros ir elektroninių prietaisų surinkimo ir perdirbimo punktą. Norėdami sužinoti, apie surinkimo ir perdirbimo punktus - susisiekite su vietos institucijomis arba pardavėju. Kiekvienas atliekame svarbų vaidmenį saugodami gamtą ir perdirbdami senus buitinius prietaisus. Atitinkamas panaudotų buitinių prietaisų šalinimas padeda išvengti neigiamos žalos gamtai ir žmogaus sveikatai.

1 Svarbios saugos ir aplinkos apsaugos taisyklës

1.3 Atitiktis RoHS direktyvai

Jūsų įsigytas gaminys atitinka ES RoHS direktyvą (2011/65/ES). Jame nėra direktyvoje nurodytų kenksmingų ar draudžiamų medžiagų.

1.4 Informacija apie pakuotę

Šio gaminio pakavimo medžiagos pagamintos iš pakartotinai panaudojamų medžiagų, atsižvelgiant į mūsų nacionalinius aplinkosaugos reglamentus.

Neišmeskite pakavimo medžiagų kartu su buitinėmis atliekomis arba kitomis šiukšlėmis. Jas atiduokite į vietinių valdžios institucijų nurodytus pakavimo medžiagų surinkimo punktus.

2 Bendroji išvaizda

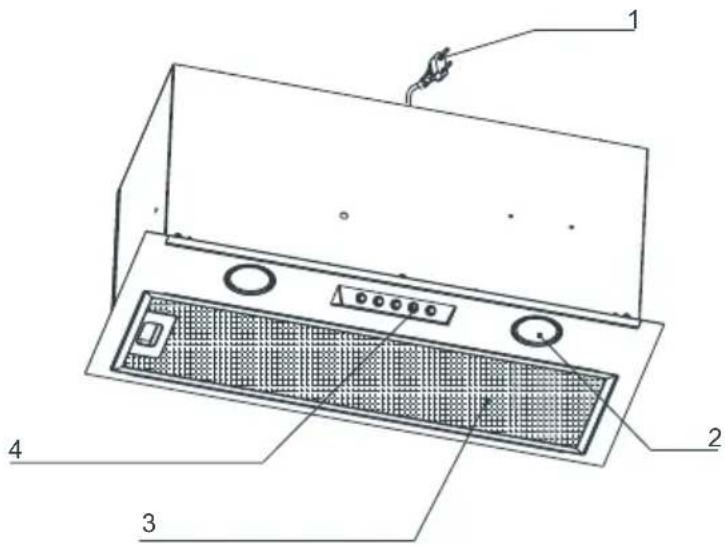

2.1 Apžvalga

1. Maitinimo laidas
2. Apšvietimas
3. Aliumininis riebalų filtras
4. Mechaninis reguliatorius

2.2 Techniniai duomenys

Modelis	HNU 61422 B
Tiekiama elektros įtampa ir dažnis	220-240 V 50 Hz
Lemputės galingumas	2x3 W
Variklio galingumas	115 W
Oro srautas – 3. lygis	415 m^3 /val.
Variklio izoliacijos klasė	F klasė
Izoliacijos klasė	II klasė

3 Prietaiso naudojimas

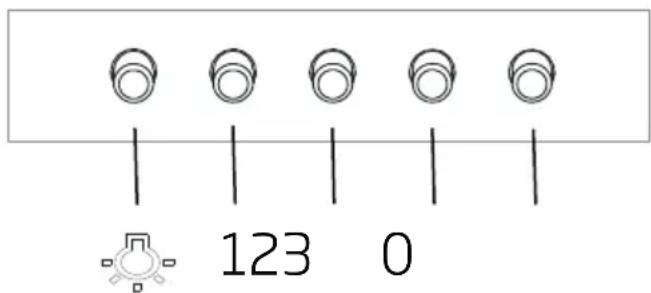

3.1 Perjungiamos svirties naudojimas

123 0

Gartraukis turi mechaninį reguliatorių.

• Paspaudžiant „0“ gartraukis išjungiamas.
• Paspaudžiant „1“ gartraukis jjungiamas veikti mažiausiu greičiu.
• Paspaudžiant „2“ gartraukis jjungiamas veikti vidutiniu greičiu.
• Paspaudžiant „3“ gartraukis jjungiamas veikti didžiausiu greičiu.
• Norėdami jjungti apšvietimą spauskite mygtuką - Spausdami mygtuką dar kartą apšvietimą išjungsite.

3.2 Energijos efektyvumas

• kai gartraukis veikia, reguliuokite greičio lygj pagal garų ir kvapo intensyvumą, kad gartraukis be reikalo nenaudotų energijos.
• Įprastomis sąlygomis rinkitės mažą greitį (1-2), o jei garai ir kvapai yra intensyvūs, nustatykite didesnį greitį (3).
• Lemputės gartraukyje yra skirtos apšviesti gaminimo zoną.

- Naudojant šias lemputes kaip virtuvės apšvietimą, bus be reikalo švaistoma energija ir apšvietimas bus netinkamas.

3.3 lrenginio veikimas

• Gartraukis turi keliais greičiais nusta-tomą ventilatorių su varikliu.
• Kad gartraukis veiktų geriau, įprastomis sąlygomis rekomenduojame rinktis mažą greitį, o kai garų ir dūmų yra daug – didelį greitį.
• Gartraukj galima jjungti spaudžiant norimo greičio mygtuką (1, 2, 3).
  •Gaminimo zoną galima apšviesti spaudžiant apšvietimo mygtuką

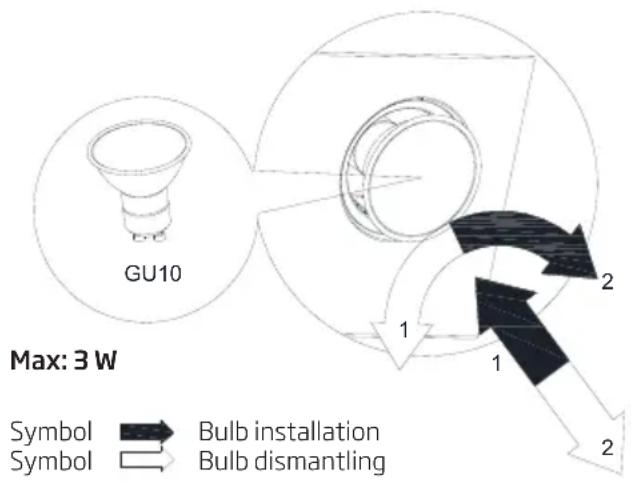

3.4 Lemputės pakeitimas

• Prieš pakeisdami lemputė atjunkite gartraukį nuo mai- tinimo šaltinio.
• Nelieskite jkaitusių lem-pučių.
• Nelieskite tiesiai rankomis pakeistos lemputė.

Lempučių galite įsigyti iš įga- liotųjų aptarnavimo atstovų.

Gaminyje naudojama 3 W LED juostelė. Prieš pradėdami bet kokius su šviesos keitimu susijusius darbus, išjunkite mai-tinimą.

3 Prietaiso naudojimas

Elektros lemputė
Lemputės galin-gumas	3 W
Laikiklis / lizdas	GU10
Lemputės įtampa	230 V
ILCOS kodas	DR/F-3-230-GU10-50
Dydis	50 mm
Šviesos srautas	260 lm
Susietoji spalvinė temperatūra	3000 K

Šiame gaminyje yra "F" efektyvumo klasės energijos suvartojimo šviesos šaltinis.

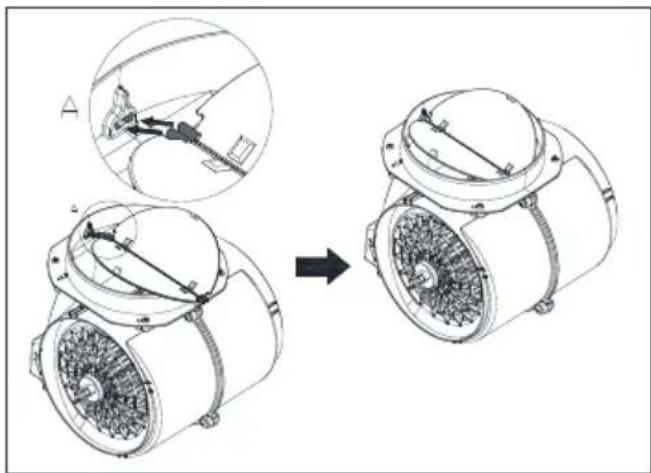

3.5 Naudojimas su dūmtraukiu

ašalinami per dūmtraukio vamzdį, prit- virtintą prie gartraukio jungiamosios galvutės.

- Dūmtraukio skersmuo turi atitikti jungiamojo žiedo skersmenj. Kad oras būtų lengvai ištraukiamas iš patalpos per horizontaliai tvirtinamą vamzdį, vamzdį reikia sumontuoti šiek tiek pakreiptą į viršų (10° kampu).

3.6 Naudojimas be dūmtraukio

ltruojamas per anglies filtrą ir išmetamas atgal į patalpą. Jei namu- ose nėra dūmtraukio, nau- dojamas anglies filtras.

- Jei gartraukis bus naudojamas be dūmtraukio jungties, išimkite iš dūmtraukio adapterio nukreipiklius.

- Išimkite aliuminio filtrą. Norėdami sumontuoti anglies filtrą, j įstatykite centre tarp abiejų ventiliatoriaus korpuso dalių ir užfiksuokite spaustukus. Pritvirtinkite filtrą sukdami spaustukus į kairę arba į dešinę.

4 Valymas ir priežiūra

Prieš atlikdami valymo ir priežiūros darbus atjunkite prietaisą arba išjunkite pagrindinį maitinimo jungiklj, arba atsu-kite saugiklj, esantį gartraukyje.

Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite braižančių produktų. Nenaudokite alkoholio.

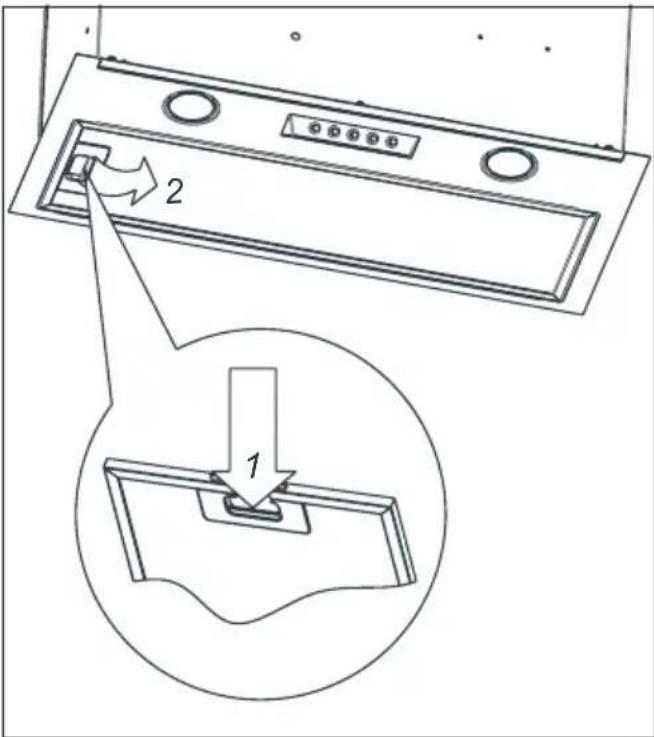

4.1 Aliumininio riebalų filtro valymas

Šis filtras surenka riebalų daleles iš oro. Rekomenduojama filtrą valyti kiekvieną mėnesį, kai jis naudojamas įprastu dažnumu. Iš pradžių išimkite riebalų filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, įstatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia.

Aliuminio filtrus taip pat gali- ma plauti indaplovėje.

DÉMESIO: Rekomenduojama filtrą valyti kiekvieną mènesį, kai jis naudojamas įprastu dažnumu.

4.2 Anglies filtro keitimas (oro cirkuliacijos režimu)

Ant gartraukio galima jrengti aktyvintos anglies filtrą. Anglies filtras jrengiamas tik tuo atveju, jei gartraukis nėra prijung-tas prie ištraukimo angos.

Simbolis → Filtro jsukimas Simbolis → Filtro išsukimas

4 Valymas ir priežiūra

- Anglies filtrų negalima plauti.

- Juos reikia keisti kas maž-daug 6 mėnesius.

- Anglies filtrų galite įsigyti iš įgaliotųjų aptarnavimo įmo-nių.

5 Prietaiso nustatymas

DĖMESIO: Prieš pradėdami montuoti perskaitykite naudotojo vadovo saugos informaciją.

DĖMESIO: Nejstačius varžtu ir stabilizatorių pagal šias instrukcijas gali ištikti elektros smūgis.

Dėl gartraukio sumontavimo kreipkitės į artimiausią įgaliotajį techninio aptarnavi- mo centro atstovą.

Vartotojas yra atsakingas už vietos, elektros ir duju instaliacijos paruošimą šiam gaminiui.

Oajin stovesklés L≥65cm Elektrinés virykles L >65 cm

5.1 Padėties nustatymas

- Atstumas tarp viryklės ir gartraukio turi būti įvertintas prieš pradedant montavimo darbus. Jis turi sudaryti 65 cm .

- Atstumą reikia matuoti nuo gartraukio grotelių dujinėms viryklėms, nuo stiklinio paviršiaus elektrinėms viryklėms.

5 Prietaiso nustatymas

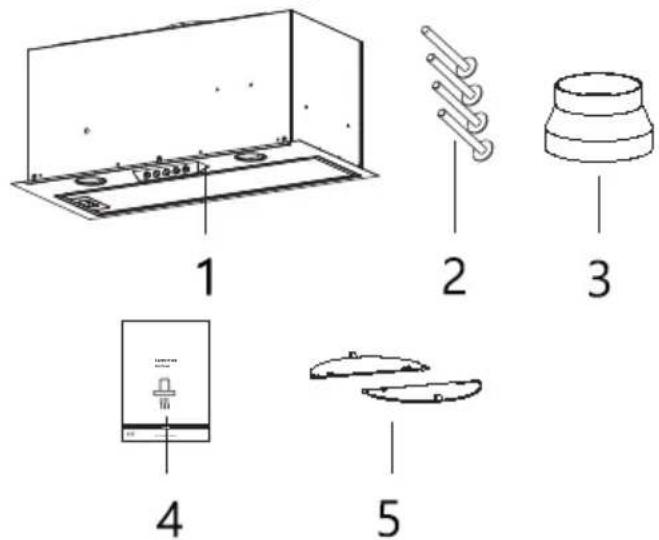

5.2 Montavimo priedai

1 2 3 4 5

1. Gartraukis
2. 4x3,9x13 mm varžtai
3. ∅ 150 / 120 mm plastikinis dūmtraukio adapteris
4. Naudotojo vadovas
5. Dūmtraukio sklendės

5.3 Irenginio montavimas

1. Paruoškite spintelę gartraukio montavimui, išpjaukite skylę spintelės dugne pagal brėžinį.

Spintos paruošimas

596 Prokit gläse dontours Išpiau Cutbole 260-270 570-580 280 Cutbore door

1. Išimkite tepalo filtrus
2. Atsargiai jstatykite gaubtą j anksčiau išpjautą angą, laikykite gaubtą viena ranka arba paprašykite papildomo asmens pagalbos. Jsukite varžtus / varžtus, pasirinkdami vieną iš montavimo variantų: a - tvirtinimas prie spintelės viršaus, b - tvirtinimas prie spintelės šono.

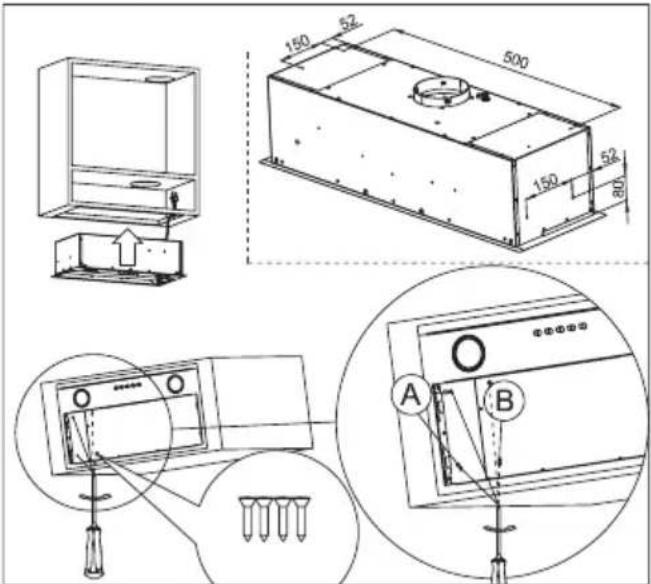

Gaubto montavimas - viršutinio montavimo versija

1. Tvirtindami gaubtą prie spintelės viršaus, spintelės lentynoje paruoškite skyles pagal brėžinyje nurodytus matmenis. Tačiau šoninio varianto atveju šoninius apvadus reikia paruošti taip, kaip aprašyta

5 Prietaiso nustatymas

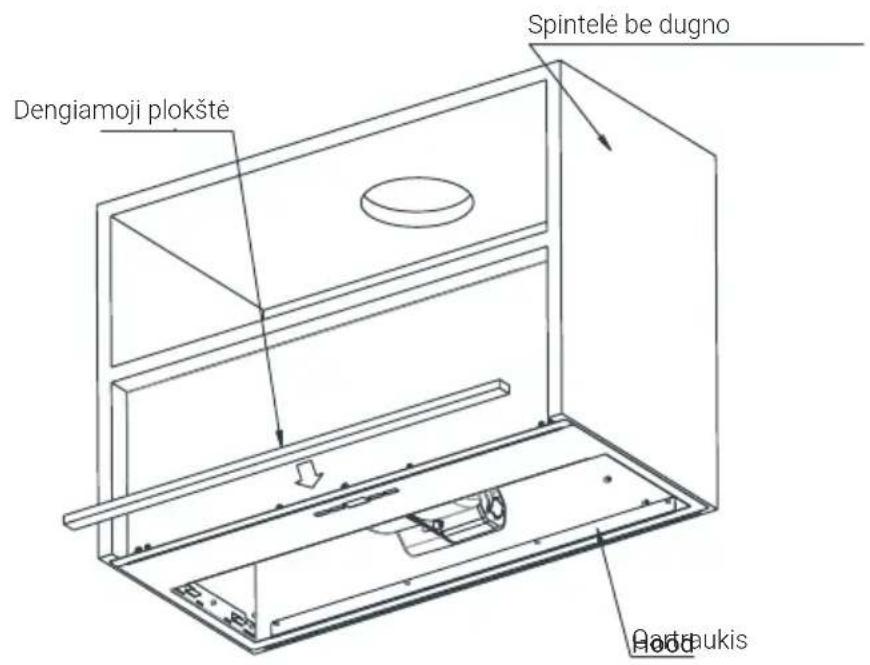

Gaubto montavimas - šoninio montavimo versija

Spintelé be dugno Dengiamoji plokšte Gartpukis

Papildomos maskavimo juostos montavimas taikomas tik spin- telėms be dugno

5.4 Elektros jungtys

Tinklo įtampa turi atitikti įtampą, nurodytą ant gaubto viduje esančioje plokštelėje. Jei gaubtas turi kištuką, jkiškite jj į kištu- kinį lizdą, atitinkantį taikomus reikalavi- mus ir esantį lengvai prieinamoje vietoje. Jei gaubtas neturi kištuko, gaubto monta- vimo darbus turi atlikti reikiamus įgalioji- mus turintis asmuo (pvz., elektrikas).

5.5 Saugojimas

- Jeigu prietaiso ilgai nenaudosite, padëkite jj j saugia vieta.

- Patikrinkite, ar prietaisas yra atjungtas nuo elektros tinklo, atvėsęs ir visiškai sausas.

- Prietaisą laikykite vėsioje, sausoje vietoje.

•Saugokite prietaisą nuo vaikų.

5.6 Tvarkymas ir transportavimas

- Tvarkydami ir transportuodami prietaisą neškite originalioje pakuotėje. Prietaiso pakuotė apsaugo jį nuo fizinių pažeidimu.

- Nedėkite didelių apkrovų ant prietaiso ar pakuotės. Prietaisas gali būti sugadintas.

- Numetus prietaisą jis neveiks arba sugadins jj visam laikui.

6 Trikčių šalinimas

Trikčių šalinimas Priežastis Pagalba
Gaminys neveikia. Patikrinkite saugiklj. Saugiklis gali būti uždarytas, atidarykitejj.
Gaminys neveikia. Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Gaminys neveikia. Patikrinkite elektros jungtį. Patikrinkite, ar kiti jūsų virtuvės gaminiai veikia.
Apšvietimo lemputėneveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Apšvietimo lemputėneveikia.	Patikrinkite lemputės jungiklj. Lemputės jungiklis turėtų būti jjungtas.
Apšvietimo lemputėneveikia.	Patikrinkite lemputes. Gaminio lemputės neturėtų būti suge-dusios.
Gaminio oro įsiurbimasprastas.	Patikrinkite aliuminio filtrą. Aliuminio alyvos filtrą normaliomissąlygomis reikia valyti bent kartą permėnesį.
Gaminio oro įsiurbimasprastas.	Patikrinkite oro išleidimo angą. Oro išleidimo dūmtakis turėtų būti„jjungtas“ padėtyje.
Gaminio oro įsiurbimasprastas.	Patikrinkite anglies filtrą. Gaminiams su anglies filtrais paprastiaifiltrus reikia keisti kas 3 mėnesius.
