Produkto tipas	Virtuvinis gartraukis
Prekės ženklas	Beko
Modelis	CFB 9433 X
Plotis	90 cm
Gylis	50 cm
Minimalus aukštis	65 cm
Grynasis svoris	15 kg
Maitinimas	220-240 V, 50 Hz
Variklio galia	250 W
Maksimalus oro srautas	600 m³/h
Maksimalus triukšmo lygis	65 dB(A)
Apšvietimas	LED, 2 x 3 W
Valdymas	Mechaniniai mygtukai
Riebalų filtras	Aliuminis, plaunamas indaplovėje
Anglies filtras	Pasirenkamas (ref. 490351)
Išmetimo tipas	Išorinis išmetimas arba recirkuliacija
Išėjimo skersmuo	150 mm
Energijos klasė	A+
Montavimas	Ant sienos arba po spintele
Spalva	Nerūdijantis plienas (X)
Taisomumas	Atsarginės dalys prieinamos 10 metų

Dažnai užduodami klausimai - CFB 9433 X BEKO

Kaip sumontuoti Beko CFB 9433 X gartraukį?

Montavimą turi atlikti kvalifikuotas specialistas. Pritvirtinkite gartraukį prie sienos arba po spintele mažiausiai 65 cm virš elektrinės kaitlentės ir 75 cm virš dujinės kaitlentės. Naudokite pateiktus kaiščius ir varžtus. Įsitikinkite, kad oro išmetimas atitinka galiojančius standartus.

Kaip išvalyti riebalų filtrus?

Aliumininiai riebalų filtrai valomi indaplovėje (trumpas ciklas 60°C temperatūroje) arba rankomis šiltu muiluotu vandeniu. Prieš įdėdami atgal, leiskite visiškai išdžiūti. Užterštas filtras sumažina efektyvumą ir padidina triukšmą.

Kada reikia pakeisti anglies filtrą?

Anglies filtrą reikia keisti kas 3-6 mėnesius, priklausomai nuo naudojimo. Jis nėra plaunamas ir užsakomas naudojant kodą 490351. Kai kuriuose modeliuose gali užsidegti prisotinimo indikatorius.

Gartraukis kelia neįprastą triukšmą, ką daryti?

Pirmiausia patikrinkite, ar filtrai yra švarūs ir tinkamai įstatyti. Čiupčiojantį garsą gali kelti svetimkūnis ventiliatoriuje. Jei triukšmas išlieka, kreipkitės į Beko aptarnavimo tarnybą.

Ar galiu naudoti gartraukį be išorinio išmetimo?

Taip, gartraukis gali veikti recirkuliacijos režimu su pasirenkamu anglies filtru. Tokiu atveju oras išvalomas ir grąžinamas į patalpą. Nepamirškite sumontuoti recirkuliacijos rinkinio (ref. 490351).

Kaip pakeisti LED lemputę?

LED lemputės yra integruotos ir jas turi pakeisti specialistas. Jei apšvietimas neveikia, kreipkitės į Beko techninės pagalbos tarnybą. Nebandykite jų išmontuoti patys.

Koks rekomenduojamas montavimo aukštis?

Elektrinei arba indukcinei kaitlentei gartraukis turi būti montuojamas bent 65 cm aukštyje. Dujinei kaitlentei minimalus aukštis yra 75 cm. Laikykitės šių atstumų dėl saugumo.

Kaip prižiūrėti gartraukio išorę?

Naudokite minkštą drėgną šluostę su švelniu plovikliu. Venkite abrazyvinių priemonių, alkoholio ar tirpiklių, kurie gali subraižyti nerūdijančio plieno paviršių. Nusausinkite mikropluošto šluoste, kad neliktų dėmių.

Gartraukis nebeįsijungia, ką patikrinti?

Pirmiausia patikrinkite, ar maitinimo laidas tinkamai prijungtas ir ar neišmušė jungiklio. Jei problema išlieka, išbandykite valdymo mygtukus. Jei niekas neveikia, gali būti sugedęs variklis arba elektroninė plokštė: kreipkitės į techninės pagalbos tarnybą.

Kur rasti gartraukio atsargines dalis?

Atsarginės dalys (filtrai, lemputės, valdymo elementai, variklis) yra prieinamos Beko techninės pagalbos tarnyboje arba oficialioje svetainėje. Išsaugokite tikslų modelio kodą CFB 9433 X, kad galėtumėte juos užsisakyti. Jų prieinamumas garantuojamas 10 metų po prekybos pabaigos.

NAUDOJIMO INSTRUKCIJA CFB 9433 X BEKO

Pirmiausia perskaitykite šią naudojimo instrukciją!

Brangus kliente,

Dékojame, kad pasirinkote šj “Beko” prietaisą. Tikimės, kad šiuo prietaisu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Dėl to, prieš pradėdami naudoti šj prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šj prietaisą kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Laikykitės naudojimo instrukcijoje pateiktų nurodymų, atkreipkite dėmesį į visą informaciją ir įspėjimus.

Atkreipkite dėmesį, kad ši naudojimo instrukcija gali būti taikoma ir kitiems modeliams. Modelių skirtumai yra aiškiai aprašyti šioje instrukcijoje.

Ženklu reikšmės

Įvairiuose šios naudojimo instrukcijos skyriuose naudojami šie simboliai:

Svarbi informacija ir naudingi patarimai, kaip naudoti prietaisą.

JSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui.

lspèjimas dèl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.

Elektros smūgio saugos klasė.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.1 Bendrieji saugos reika-lavimai

Svarbios saugos instrukcijos Atidžiai perskaitykite ir pasilikite ateičiai Šiame skyriuje pateikiama saugos informacija, kuri padės išvengti gaisro, elektros smūgio, mikrobangų krosnelės spinduliuo-jamos energijos poveikio pavojaus, susižeidimų ar materialinės žalos. Jei nesilaikysite šių instrukcijų, nebebus taikoma garantija.

- “Beko” gaminiai atitinka galio-jančius saugos standartus, todėl, jeigu prietaisas arba jo maitinimo laidas būtų pažeistas, jį privalo paleisti platintojas, aptarnavimo centras ar specialistas arba bet kuris kitas įgaliotasis atstovas, kad būtų išvengta bet kokių pavojų. Klaidingi arba netinkami remonto darbai gali kelti pavojų ir riziką vartotojui.

- Šis jrenginys yra skirtas naudoti buitiniams ir panašiems tiks-lams, pvz.:

- darbuotojų valgomuosiuose, pavyzdžiui, parduotuvėse, biuruose ir kitoje darbo aplinkoje;

- ūkininkų gyvenamuosiuose namuose;

- klientams viešbučiuose ir ki-toje gyvenamojo aplinkoje;

— viešbučiuose, kuriose siūloma nakvynė su pusryčiais.

- Prietaisą naudokite tik pagal pa-skirtį, aprašytą šiose naudojimo instrukcijose.

• Gamintojas neatsako už žalą, patirtą dėl netinkamo gaminio įrengimo ar naudojimo.

- Šj prietaisą leidžiama naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems fizinių, jutimo ar psichinių negalių, arba neturintiems patirties ir žinių, kaip naudoti šj prietaisą, su są- lyga, kad jie bus prižiūrimi arba išmokyti, kaip saugiai naudoti šj prietaisą, ir supras atitinkamus pavojus.

- Neleiskite vaikams žaisti su šiuo prietaisu. Neprižiūrimi vaikai negali atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.

- Mažiausias atstumas tarp kaitlentės virimo indų atraminio paviršiaus ir žemiausios gaminio

1 Svarbios saugos ir aplinkos apsaugos taisyklės

dalies turi būti bent 65 cm.

- Jei dujinės kaitlentės montavimo instrukcijose nurodytas didesnis atstumas, reikia j jj atsižvelgti.

- Pasirūpinkite, kad jūsų elektros tinklo duomenys atitiktų prietaiso kategorijos plokštelėje nurodytus duomenis.

- Niekada nenaudokite prietaiso, jeigu šis yra sugadintas arba pa- žeistas jo maitinimo laidas.

- Saugokite maitinimo laidą, kad jis nebūtų suspaustas, užlenktas arba trinamas į aštrius kraštus. Saugokite maitinimo kabelį nuo įkaitusių paviršių ir atviros ugnies.

- Prietaisą junkite tik prie jžeminto elektros lizdo.

JSPĖJIMAS: Nejunkite prietaiso prie elektros tinklo, kol jis néra visiškai sumontuotas.

- Prietaisą pastatykite taip, kad elektros kištukas visada būtų pasiekiamas.

- Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to galite nusideginti rankas.

- Laikykitės kompetentingų val-džios institucijų nustatytų tai-

syklių dėl ištraukiamojo oro išleidimo (šis įspėjimas netaikomas, jeigu prietaisas naudojamas be dūmtraukio).

- Ijunkite prietaisą po to, kai pa-statysite ant kaitvietės puodą, keptuvę ir t.t. Priešingu atveju dėl didelio karščio kai kurios jūsų gaminio dalys gali deformuotis.

- Išjunkite kaitvietę prieš nuim-dami nuo jos puoda, keptuve ir t.t.

- Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi gali tapti užsidegimo priežastimi.

- Atkreipkite dėmesį į užuolaidas ir uždangalus, nes kepant, pvz., bulvių šiaudelius, aliejus gali už-siliepsnoti.

- Riebalų filtrą reikia keisti bent kartą per mėnesį. Anglies filtrą reikia keisti bent kartą per 3 mėnesius.

- Gaminys turi būti valomas pagal naudojimo instrukcija. Jei valymas atliktas ne pagal naudojimo instrukcija, gali kilti gaisro pavojus.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

• Vietoje dabartinio filtro nenaudo-kite ugniai neatsparių filtravimo medžiagų.
• Naudokite tik originalias arba ga-mintojo rekomenduojamas dalis.
• Nenaudokite prietaiso be filtro ir neišimkite filtrų iš veikiančio prietaiso.
• Atsiradus liepsnai, išjunkite gaminį ir maisto gaminimo prietaisus.
• Atsiradus liepsnai, ją użdenkite ir jokiu būdu negesinkite vandeniu.
• Jeigu prietaiso nenaudojate arba prieš jį valydami, atjunkite jį nuo elektros tinklo.
• Patalpoje, kurioje vienu metu veikia virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietaisai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).
• Patalpoje, kurioje naudojamas prietaisas, mazutu arba dujomis kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai privalo būti hermetiški.
  • Dūmtraukiui prijungti naudokite 120 mm arba 150 mm skers-

mens vamzdžius. Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius – minimalus.

Pavojus uždusti! Visas pakuotės dalis laikykite vaikams nepasiekiamoje vietoje.

ATSARGIAI: Naudojant su mais-to gaminimo prietaisais, liečiamos prietaiso dalys gali jkaisti.

• Gaminio išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.
• Vienu metu patalpoje naudojant virš elektrinės kaitlentės mon-tuojamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prietaisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietaisams, kurie orą išleidžia tik atgal į patalpą).
• Ant gaminio sudėti daiktai gali nukristi. Nedėkite jokių daiktų ant gaminio.
• Neuždeginėkite po gaminiu.

JSPĖJIMAS: Prieš montuodami garų rinktuva, nuimkite apsaugines plėveles.

- Niekada nepalikite atviros liepsnos po veikiančiu garų rinktuvu.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

- Naudojant gruzdintuves, jas reikia nuolat prižiūrėti: per daug įkaitęs aliejus gali užsiliepsnoti.

1.2 Atitiktis EEJA direktyvai ir atitarnavusio gaminio sutvarkymas:

Šis gaminys atitinka ES EEJA direktyvą (2012/19/ES). Šis gaminys žymimas elektros ir elektroninės įrangos atlieku (EEJA) simboliu.

Šis simbolis reiškia, kad, kai produktas tampa nebenaudojamas, jo negalima šalinti kartu su kitomis buitinėmis atliekomis. Panaudotą prietaisą būtina pristatyti į elektros ir elektroninių prietaisų surinkimo ir perdirbimo punktą. Norėdami sužinoti, apie surinkimo ir perdirbimo punktus - susisiekite su vietos institucijomis arba pardavėju. Kiekvienas atliekame svarbų vaidmenį saugodami gamtą ir perdirbdami senus buitinius prietaisus. Atitinkamas panaudotų buitinių prietaisų šalinimas padeda išvengti neigiamos žalos gamtai ir žmo- gaus sveikatai.

1.3 Atitiktis RoHS direktyvai

Jūsų įsigytas gaminys atitinka ES RoHS direktyvą (2011/65/ES). Jame nėra direktyvoje nurodytų kenksmingų ar draudžiamų medžiagų.

1.4 Informacija apie pakuotę

Šio gaminio pakavimo medžiagos pagamintos iš pakartotinai panaudojamų medžiagų, atsižvelgiant į mūsų nacionalinius aplinkosaugos reglamentus.

Neišmeskite pakavimo medžiagų kartu su buitinėmis atliekomis arba kitomis šiukšlėmis. Jas atiduokite į vietinių valdžios institucijų nurodytus pakavimo medžiagų surinkimo punktus.

2 Jūsų prietaiso techninės specifikacijos

2.1 Apžvalga

1. Kūnas
2. Riebalų filtras
3. Stiklo dangtis
4. Valdymo skydelis
5. Kaminas

2.2 Techniniai duomenys

	CFB 6433 X CFB 9433 X
Tiekimo įtampa	220-240V ~ 50 Hz
Lemputės galia	2 x 4 W
Variklio galingumas	2 x 115 W
Oro srautas – 3. lygis	380 m^3/h
Variklio izoliacijos klasė	klasė F
Izoliacijos klasė	klasė I

3 Prietaiso naudojimas

3.1 Prietaiso valdymas

RAKTAS FUNKCIJA
L: Apšvietimo jjungimo ir išjungimo mygtukas	Jjungia ir išjungia apšvietimą
V: Greičio mygtukas	Nustato gartraukio darbinį greitį:0. Jjungia ir išjungia gartraukio variklj1. Mažas greitis, naudojamas nuolatiniam ir tyliam oro pakeitimui esant nedideliam garų kiekiui.2. Vidutinis greitis, tinkamas daugumai darbo sąlygų, užtikrina tinkamą ventiliuojamo oro srauto / triukšmo santykį.3. Maksimalus greitis, naudojamas garams, susikaupusiems per ilgesnį laiko tarpą, šalinti.

• Ištraukiantis gartraukis skirtas naudoti tiktai namuose pašalinti kvapus iš virtuvės.
• Niekada nenaudokite jo jokiems kitiems tikslams negu jis yra skirtas.

- Nepalikite aukštos atviros liepsnos po veikiančiu gartraukiu.

• Reguliuokite liepsnos aukštį taip, kad būtų kaitinama tik puodo apačia ir liepsna nekiltų puodo šonais.
• Gruzdintuve ant liepsnos reikia visą laiką stebėti, nes perkaitęs aliejus gali užsiliepsnoti.

3.2 Energijos efektyvumas

• kai gartraukis veikia, reguliuokite greičio lygį pagal garų ir kvapo intensyvumą, kad gartraukis be reikalo nenaudotų energijos.
• Íprastomis sąlygomis rinkitės mažą greitį (1-2), o jei garai ir kvapai yra intensyvūs, nustatykite didesnį greitį (3).

- Lemputės gartraukyje yra skirtos apšviesti gaminimo zoną.

3.3 Gartraukio veikimas:

• Gartraukis turi keliais greičiais nustatomą ventiliatorių su varikliu.
• Kad gartraukis veiktų geriau, įprastomis sąlygomis rekomenduojame rinktis mažą greitį, o kai garų ir dūmų yra daug – didelį greitį.

3 Prietaiso naudojimas

• Gartraukj galima jjungti spaudžiant norimo greičio mygtuka (V1, V2, V3).
• Gaminimo zoną galima apšviesti spaudžiant apšvietimo myqtuka. (L)

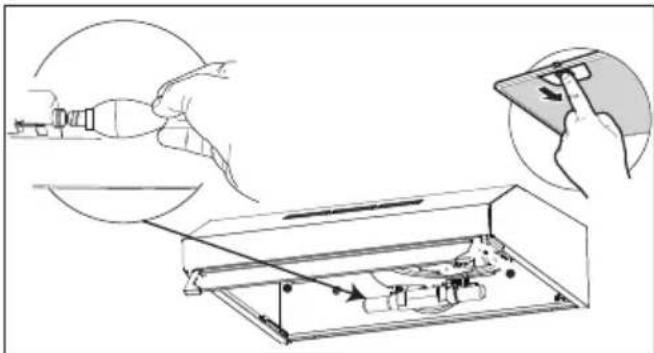

3.4 Lempučių pakeitimas

• Prieš pakeisdami lemputę atjunkite gartraukį nuo maitinimo šaltinio.
• Nelieskite jkaitusių lempučių.
• Nelieskite tiesiai rankomis pakeistos lemputė.

Lempučių galite įsigyti iš įgaliotųjų aptarnavimo atstovų.

Elektros lemputė
Lemputės galingumas	4 W
Laikiklis / lizdas	E14
Lemputės įtampa	220 - 240 V
ILCOS kodas	DRBB/F-4-220-240-E14-35/100
Dydis	37x100 mm
Šviesos srautas	400 lm
Susietoji spalvinė temperatūra	3000 K

Šiame gaminyje yra “F” efektyvumo klasės energijos suvartojimo šviesos šaltinis.

3.5 Naudojimas su dūmtraukiu

šalinami per dūm- traukio vamzdį, pritvirtintą prie gartraukio jungiamosios galvutės.

- Dūmtraukio skersmuo turi atitikti jungiamojo žiedo skersmenj. Kad oras būtų lengvai ištraukiamas iš patalpos per horizontaliai tvirtinamą vamzdį, vamzdį reikia sumontuoti šiek tiek pakreiptą j viršų (10° kampu).

3.6 Naudojimas be dūmtraukio

truojamas per an- glies filtrą ir išmetamas atgal j patalpą. Jei namuose nėra dūmtraukio, naudojamas an- glies filtras.

• Jei gartraukis bus naudojamas be dūmtraukio jungties, išimkite iš dūmtraukio adapterio nukreipiklius.
• Išimkite aliuminio filtrą. Norėdami sumontuoti anglies filtrą, j įstatykite centre tarp abiejų ventiliatoriaus korpuso dalių ir užfiksuokite spaus-tukus. Pritvirtinkite filtrą sukdami spaustukus į kaire arba į dešinę.
• Istatykite aliuminio filtrą.

4 Valymas ir priežiūra

Prieš atlikdami valymo ir priežiūros darbus atjunkite prietaisą arba iš-junkite pagrindinį maitinimo jungiklj, arba atsukite saugiklj, esantį gar-traukyje.

Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite braižančių produktų. Nenaudokite alkoholio.

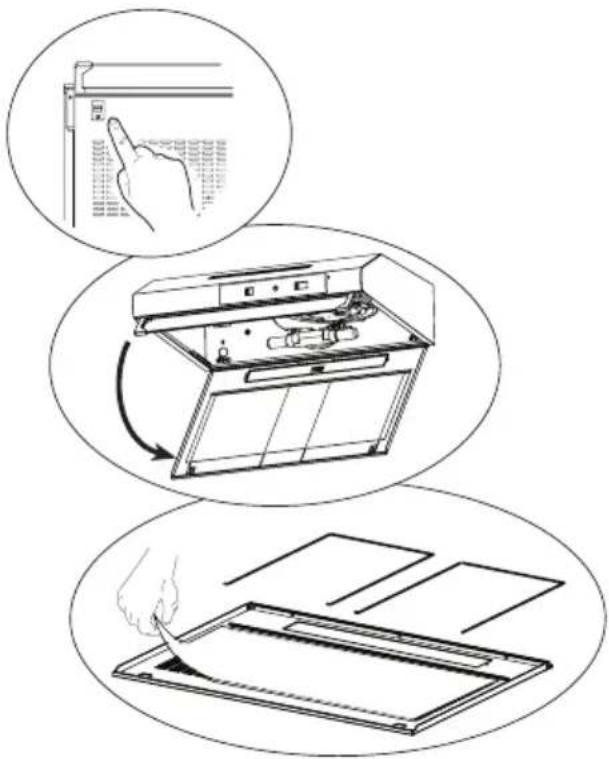

4.1 Aliuminio filtrų išėmimas

Šis filtras surenka riebalų daleles iš oro. Iš pradžių išimkite aliuminio filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, jstatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia.

Aliuminio filtrus taip pat galima plauti indaplovėje.

DÉMESIO: Rekomenduojama filtrą valyti kiekvieną mènesį, kai jis naudojamas įprastu dažnumu.

Šis filtras pašalina gaminimo kvapus. Nuo kvapų apsaugančiuose filtruose yra anglies (aktyvintos anglies). Nepriklausomai nuo to, ar naudojate anglies filtrą, ar ne, visada turi būti įstatyti aliuminio filtrai. Nenaudokite prietaiso be šių aliuminio filtrų.

- Anglies filtrų negalima plauti.

- Juos reikia keisti kas maždaug 6 mėnesius.

- Anglies filtrų galite įsigyti iš įgaliotųjų aptarnavimo įmonių.

5 Prietaiso jrengimas

DĖMESIO: Prieš pradėdami montuoti perskaitykite naudotojo vadovo saugos informaciją.

DÉMESIO: Nejstačius varžtu ir stabilizatorių pagal šias instrukcijas gali ištikti elektros smūgis.

Žr. montavimo vadovo 187 psl.

Dėl gartraukio sumontavimo kreipkitės į artimiausią įgaliotąjį techninio aptarnavimo centro atstovą. Vartotojas yra atsakingas už vietos, elektros ir duju instaliacijos paruošimą šiam gaminiui.

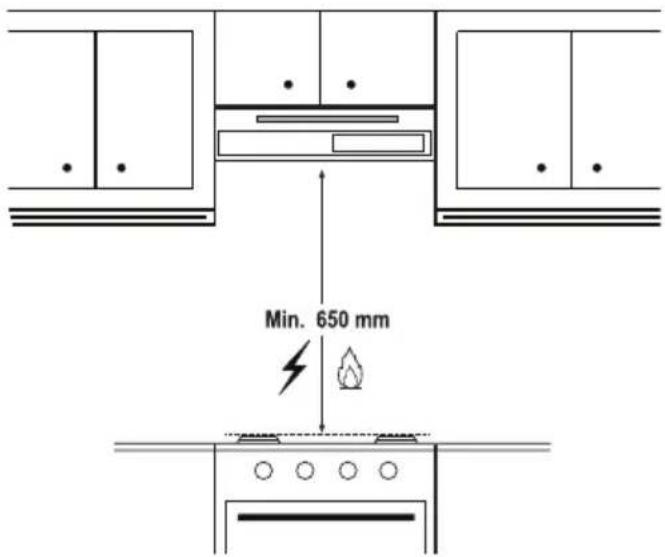

5.1 Padèties nustatymas

- Atstumas tarp viryklės ir gartraukio turi būti jvertintas prieš pradedant montavimo darbus. Jis turi sudaryti 65 cm.

- Atstumą reikia matuoti nuo gartraukio grote-lių dujinėms viryklėms, nuo stiklinio paviršiaus elektrinėms viryklėms.

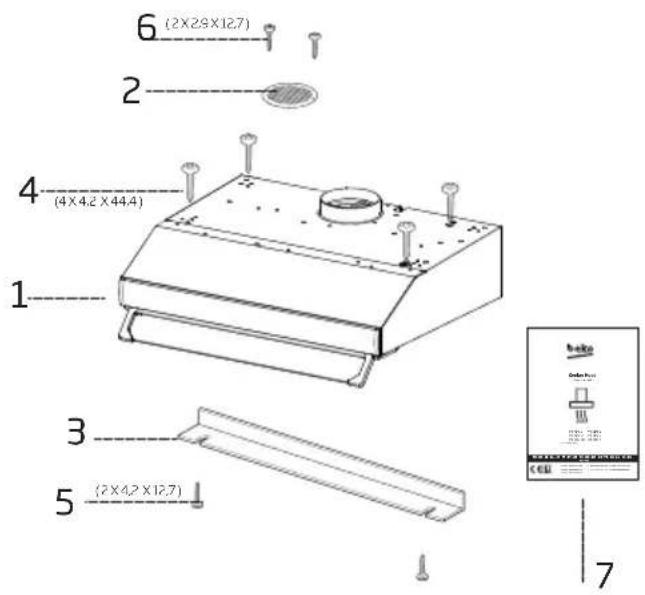

5.2 Montavimo priedai

1. Produktas
2. Oro išleidimo grotelės
3. Uždarymo elementas (pasirinktinai)
4. 4 x 4,2 x 44,4 varžtai
5. 2 x 4,2 x 12,7 varžtai
6. 2 x 2,9 x 12,7 varžtai
7. Naudojimo instrukcija

5.3 Saugojimas

- Jeigu prietaiso ilgai nenaudosite, padėkite jį j saugią vietą.

- Patikrinkite, ar prietaisas yra atjungtas nuo elektros tinklo, atvėsęs ir visiškai sausas.

• Prietaisą laikykite vėsioje, sausoje vietoje.
• Saugokite prietaisą nuo vaikų.

5.4 Tvarkymas ir transportavimas

• Tvarkydami ir transportuodami prietaisą neškite originalioje pakuotėje. Prietaiso pakuotė apsaugo jį nuo fizinių pažeidimų.
• Nedėkite didelių apkrovų ant prietaiso ar pakuotės. Prietaisas gali būti sugadintas.
• Numetus prietaisą jis neveiks arba sugadins ji visam laikui.

6 Trikčių šalinimas

Trikčių šalinimas Priežastis Pagalba
Gaminys neveikia. Patikrinkite	saugiklj. Saugiklis gali būti uždarytas, atidarykite jj.
Gaminys neveikia. Patikrinkite	elektros jungtį. Tinklo įtampa turėtų būti	220 – 240 V.
Gaminys neveikia. Patikrinkite	elektros jungtį. Patikrinkite, ar kiti jūsų virtuvės gaminiai veikia.
Apšvietimo lemputė neveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Apšvietimo lemputė neveikia.	Patikrinkite lemputės jungiklj. Lemputės	jungiklis turėtų būti jjungtas.
Apšvietimo lemputė neveikia.	Patikrinkite lemputes. Gaminio lemputės	neturėtų būti sugedusios.
Gaminio oro įsiurbimas prastas.	Patikrinkite aliuminio filtrą. Aliuminio alyvos filtrą normaliomis sąlygomis reikia valyti bent kartą per mėnesį.
Gaminio oro įsiurbimas prastas.	Patikrinkite oro išleidimo angą. Oro išleidimo dūmtakis turėtų būti „jjungtas“ padėtyje.
Gaminio oro įsiurbimas prastas.	Patikrinkite anglies filtrą. Gaminiams su	anglies filtrais paprastai filtrus reikia keisti kas 3 mėnesius.
