Type de produit	Hotte de cuisine
Marque	Beko
Modèle	HNU61422B
Tension d'alimentation	220-240 V, 50 Hz
Puissance du moteur	115 W
Débit d'air maximal	415 m³/h
Nombre de vitesses	3 (1-2-3)
Type de commande	Mécanique (bascule)
Éclairage	2 x 3 W, type GU10, 3000 K, 260 lm
Classe d'efficacité énergétique de l'éclairage	F
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Optionnel, remplacer tous les 3 mois
Mode de fonctionnement	Évacuation ou recyclage
Distance minimale de sécurité	65 cm
Classe d'isolation	Classe I
Isolation du moteur	Classe F
Disponibilité des pièces détachées	12 ans après l'achat
Conformité	DEEE (2012/19/UE), RoHS (2011/65/UE)

FOIRE AUX QUESTIONS - HNU61422B BEKO

Comment allumer la hotte et régler la vitesse ?

Utilisez le commutateur à bascule : appuyez sur 1 (vitesse minimale), 2 (vitesse moyenne) ou 3 (vitesse maximale). Appuyez sur le bouton lumineux pour allumer ou éteindre l'éclairage.

À quelle fréquence faut-il nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium doit être nettoyé une fois par mois en conditions normales d'utilisation. Vous pouvez le laver à la main avec un détergent liquide ou au lave-vaisselle.

Comment remplacer l'ampoule de la hotte ?

Débranchez d'abord l'appareil. Remplacez l'ampoule par une ampoule GU10 de 3 W. Ne touchez pas l'ampoule à mains nues lorsqu'elle est chaude.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, pour cela vous devez installer un filtre à charbon (non fourni). Retirez les volets de l'adaptateur de conduit et fixez le filtre à charbon. Le filtre à charbon doit être remplacé tous les 3 mois.

Quelle est la distance minimale entre la plaque de cuisson et la hotte ?

La distance minimale est de 65 cm. Pour les cuisinières à gaz, mesurez depuis la grille ; pour les électriques, depuis la surface vitrée.

Que faire si la hotte n'aspire pas correctement ?

Vérifiez d'abord le filtre à graisse : il doit être propre. Assurez-vous que le conduit d'évacuation est dégagé et que la hotte est bien allumée. Si vous utilisez le mode recyclage, vérifiez l'état du filtre à charbon.

Puis-je laver le filtre à charbon ?

Non, le filtre à charbon ne se lave pas. Il doit être remplacé tous les 3 mois pour garantir une bonne performance.

Comment installer la hotte ?

L'installation doit être réalisée par un professionnel. Préparez l'armoire en découpant un trou selon les dimensions (non fournies dans la notice). Fixez la hotte avec les vis fournies par le haut ou par les côtés. Branchez ensuite à une prise avec terre.

Les pièces détachées sont-elles disponibles ?

Oui, les pièces détachées d'origine sont disponibles pendant 12 ans à compter de la date d'achat.

Que faire si la hotte ne s'allume pas ?

Vérifiez le fusible et le branchement électrique. Assurez-vous que la tension secteur est de 220-240 V. Si d'autres appareils fonctionnent, le problème vient peut-être de la hotte elle-même ; contactez le service après-vente.

MODE D'EMPLOI HNU61422B BEKO

Avant toute chose, veuillez lire ce manuel d'utilisation !

Chère cliente, cher client,

Merci d'avoir choisi cet appareil Beko. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

AVERTISSEMENT : Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

AVERTISSEMENT : Avertissement contre le risque d'incendie.

AVERTISSEMENT : Avertissement contre le risque d'électrocution.

FR Cet appareil et ses accessoires se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÊTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

1 Instructions importantes en matière de sécurité et d'environnement

1.1 Consignes générales de sécurité

Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure

Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d'incendie, d'électrocution, d'exposition aux fuites d'énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l'annulation de toute garantie.

• Les produits Beko sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l'appareil ou son câble d'alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des

réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l'utilisateur.

- Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

– dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail ;

- les fermes

- Par les clients des hôtels et autres types d'environnements résidentiels ;

- et dans les chambres d'hôte.

- Utiliser l'appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

- Le fabricant n'est pas responsable des dommages résultant d'une mauvaise

1 Instructions importantes en matière de sécurité et d'environnement

installation ou d'une mauvaise utilisation du produit.

- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à condition qu'elles soient supervisées ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les risques encourus.

- Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

- La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre produit doit être d'au

moins 65 cm.

- Si les instructions d'installation de la plaque à gaz exigent une distance plus grande, tenez-en compte.

- Assurez-vous que la source d'alimentation électrique est conforme aux informations indiquées sur la plaque signalétique de l'appareil.

- N'utilisez jamais l'appareil si le câble d'alimentation ou l'appareil lui-même est endommagé.

- Pour éviter d'endommager le câble d'alimentation, ne l'écrasez pas, ne le pliez pas et ne le frottez pas contre des bords tranchants. Éloignez le câble d'alimentation des surfaces chaudes et des flammes.

- Utilisez l'appareil uniquement avec une prise de terre.

AVERTISSEMENT : Ne branchez pas l'appareil sur le secteur avant la fin de l'in-

1 Instructions importantes en matière de sécurité et d'environnement

stallation.

- Placez l'appareil de manière à ce que la prise soit toujours accessible.

- Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et peuvent provoquer des brûlures aux mains.

- Respectez la réglementation des autorités compétentes en matière d'évacuation de l'air (cette mise en garde ne s'applique pas à l'utilisation sans conduit).

- Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la plaque de cuisson. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre produit.

- Éteignez la plaque de cuisson avant d'en retirer la casserole, la poêle, etc.

- Ne laissez pas d'huile chaude sur la plaque de cuisson. Les casseroles contenant de l'huile chaude peuvent s'enflammer.

- Faites attention à vos rideaux et à vos couvertures, car l'huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.

- Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.

- Le produit doit être nettoyé conformément au manuel d'utilisation. Si le nettoyage n'a pas été effectué conformément au manuel d'utilisation, il peut y avoir un risque d'incendie.

- N'utilisez pas de matériaux filtrants ignifuges à la place des filtres actuels.

- Utilisez uniquement des pièces d'origine ou pièces recommandées par le fab-

1 Instructions importantes en matière de sécurité et d'environnement

ricant.

- N'utilisez jamais l'appareil sans le filtre et ne retirez pas les filtres lorsque l'appareil est en marche.

- En cas d'apparition d'une flamme, éteignez votre produit et vos appareils de cuisson.

- En cas d'apparition d'une flamme, couvrez la flamme et n'utilisez jamais d'eau pour l'éteindre.

- Débranchez l'appareil avant chaque nettoyage et lorsque l'appareil n'est pas en cours d'utilisation.

- La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la table de cuisson électrique et les appareils fonctionnant avec un autre type d'énergie que l'électricité fonctionnent simultanément.

- Dans l'environnement dans lequel l'appareil est utilisé, les gaz résiduaires

des appareils fonctionnant au fioul ou au gaz, tels que le chauffage de la pièce, doivent être totalement isolés ou l'appareil doit être de type étanche.

- Pour le raccordement du conduit, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement du tuyau doit être aussi court que possible et avoir le minimum de coudes que possible.

- Risque d'étranglement ! Conservez tous les emballages hors de portée des enfants.

ATTENTION: Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

- Ne connectez pas la prise du produit aux canaux d'air qui contiennent d'autres fumées.

•La ventilation de la pièce peut être insuffisante lorsque la hotte de la table

1 Instructions importantes en matière de sécurité et d'environnement

de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d'autres combustibles (ceci peut ne pas s'appliquer aux appareils qui rejettent uniquement l'air dans la pièce).

• Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.
• Ne brûlez rien sous votre produit.

AVERTISSEMENT: Retirez les films protecteurs avant d'installer la hotte.

- Ne laissez jamais des grandes flammes nues sous la hotte lorsqu'elle est en fonctionnement.

- Gardez les friteuses en permanence sous surveillance pendant l'utilisation : de l'huile surchauffée peut prendre feu.

- Les pièces détachées d'origine sont disponibles pendant 12 ans, à compter de

la date d'achat du produit.

1.2 Conformité avec la directive DEEE et mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE (2012/19/UE). Il porte le symbole de classification pour les déchets d'équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Conformité avec la directive RoHS

L'appareil que vous avez acheté est conforme à la directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

1 Instructions importantes en matière de sécurité et d'environnement

1.4 Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.

2 Apparence générale

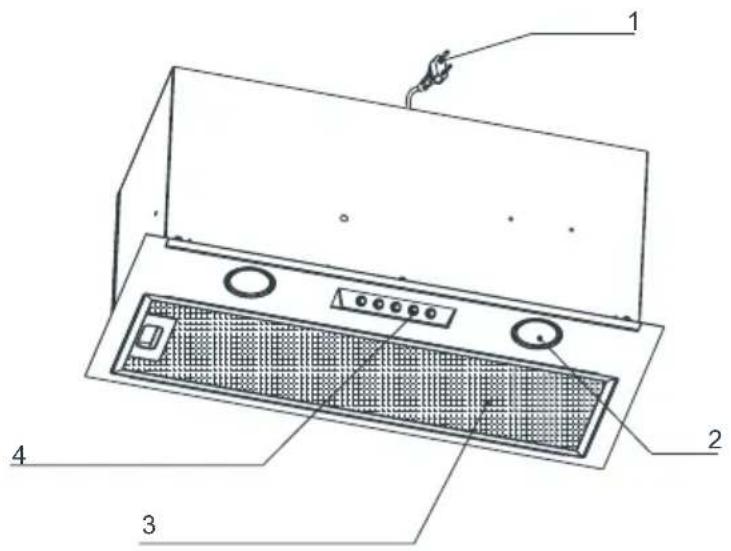

2.1 Vue d'ensemble

1. Cordon d'alimentation
2. Lampe
3. Filtres à huile en aluminium
4. Assemblée de contrôle

2.2 Données techniques

Modèle	HNU 61422 B
Tension d'alimentation	220-240 V 50 Hz
Puissance de l'ampoule	2x3 W
Puissance du moteur	115 W
Débit - 3 Niveau	415 m3/h
Moteur de classe d'isolation	Classe F
Classe d'isolation	Classe I

3 Fonctionnement de l'appareil

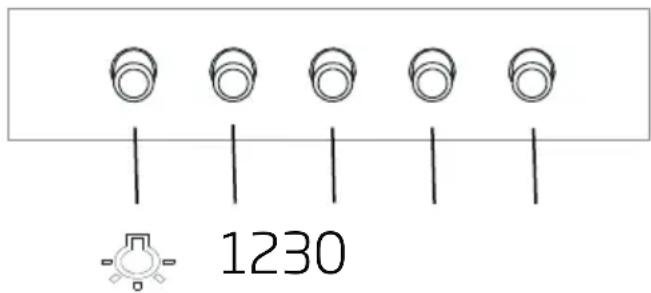

3.1 Utilisation du commutateur à bascule

La hotte est équipée d'une commande mécanique.

• Appuyer sur « 0 » - permet de désactiver la hotte.
• Appuyer sur « 1 » - pour faire tourner la hotte à une vitesse minimale.
• Appuyer sur « 2 » - pour faire tourner la hotte à une vitesse moyenne.
• Appuyer sur « 3 » - pour faire tourner la hotte à une vitesse maximale.
• Appuyez sur le bouton pour allumer l'éclairage. Appuyez à nouveau sur le bouton pour éteindre l'éclairage.

3.2 Fonctionnement efficace en termes d'économies d'énergie Utilisation

- Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l'intensité de la vapeur et de l'odeur afin d'économiser de l'énergie.

- Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) pour les odeurs et vapeurs intenses.

- Les lampes situées sur la hotte sont destinées à l'éclairage de la zone de cuisson.

- L'utilisation de ces lampes pour l'éclairage de la pièce entraîne une consommation d'énergie inutile et un éclairage

insuffisant.

• Pour que votre appareil consomme moins d'énergie, faites-le fonctionner à basse vitesse.
• Votre appareil réduit la consommation d'énergie et fonctionne plus efficacement lorsque vous l'alimentez suffisamment en air.
• Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisant pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.
• Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisant pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.

3.3 Instructions d'utilisation

• Votre appareil contient un moteur qui a des vitesses différentes.
• Pour de meilleures performances, nous recommandons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas de fortes odeurs et de vapeur intense.
• Vous pouvez démarrer votre appareil en appuyant sur le bouton de réglage de la vitesse souhaitée. (1, 2, 3)
• Vous pouvez éclairer la zone de cuisson en appuyant sur la lampe.

3 Fonctionnement de l'appareil

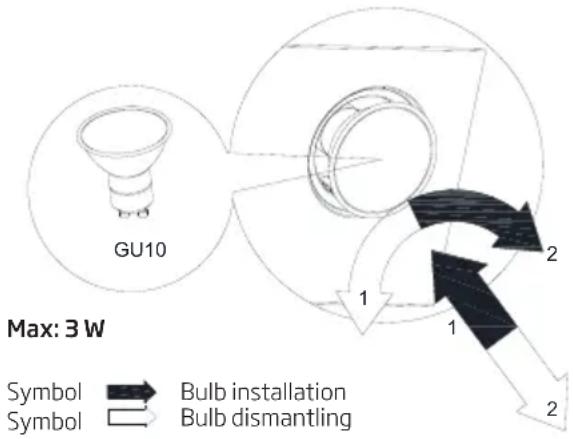

3.4 Remplacement de la lampe

• Avant de remplacer les ampoules, débranchez l'alimentation électrique de la hotte.
• Ne touchez pas les ampoules lorsqu'elles sont chaudes.
• Faites attention à ne pas toucher l'ampoule remplacée directement avec les mains.

Vous pouvez vous procurer des lampes auprès d'agents de service agréés.

La bande LED est utilisée dans le produit de 3 W. Avant de commencer tout travail lié au remplacement de l'éclairage, coupez l'alimentation.

Ampoule
Puissance de l'ampoule	3 W
Support / Prise	GU10
Voltage de l'ampoule	230 V
Code ILCOS	DR/F-3-230-GU10-50

Taille	50 mm
Flux lumineux	260 lm
Température de couleur corrélée	3000 K

Ce produit contient une source lumineuse de classe d'efficacité énergétique "F".

3.5 Opération avec raccordement au conduit de fumée

est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

- Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10°) afin que l'air puisse sortir facilement de la pièce.

3.6 Fonctionnement sans raccordement au réseau d'évacuation des fumées

ré par le filtre à charbon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu'il est impossible d'utiliser un

conduit de fumée dans la maison.

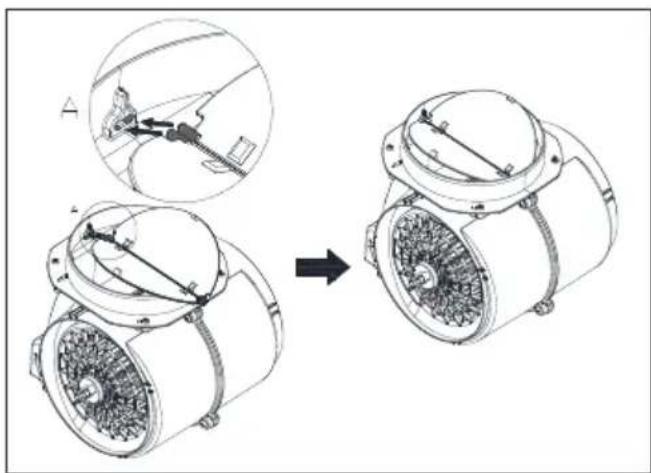

• En cas d'utilisation sans conduit, retirez les rabats à l'intérieur de l'adaptateur de conduit.
• Retirez le filtre à huile. Pour installer le filtre à charbon, fixez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. Resserrez-le en tournant à droite ou à gauche.
• Remplacez le filtre à huile en aluminium.

4 Nettoyage et entretien

Cet appareil doit être régulièrement nettoyé et entretenu. S'il n'est pas nettoyé, sa durée de vie utile peut être compromise. Pour le nettoyage et l'entretien, suivez les instructions contenues dans le manuel.

Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou éteignez l'interrupteur.

Le non-respect des consignes de nettoyage de cet appareil et de remplacement de ses filtres vous expose à un risque d'incendie. Il est donc recommandé de respecter les consignes de ce manuel. Le fabricant décline toute responsabilité en cas de dommages au moteur ou d'incendie résultant d'une utilisation inappropriée de l'appareil.

Nettoyer en utilisant uniquement un chiffon humidifié avec un détergent liquide neutre. Ne nettoyez pas avec des outils ou des instruments. N'utilisez pas de produits abrasifs. N'utilisez pas d'alcool.

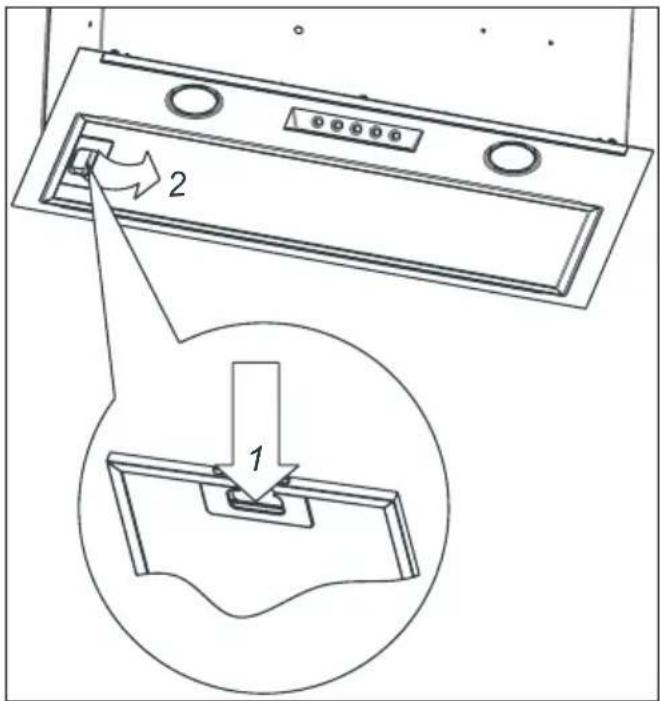

4.1 Nettoyage du filtre à huile en aluminium

Ce filtre capte les particules d'huile présentes dans l'air. Il vous est recommandé de nettoyer votre filtre tous les mois dans des conditions normales d'utilisation. Pour ce faire, il faut d'abord retirer les filtres à graisse. Lavez les filtres avec un détergent liquide et rincez-les à l'eau, puis remettez-les en place une fois qu'ils sont secs. Les filtres à graisse peuvent se décolorer au lavage ; c'est normal et vous

n'avez pas besoin de changer votre filtre.

Vous pouvez laver vos filtres à huile en aluminium dans le lave-vaisselle.

ATTENTION: En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

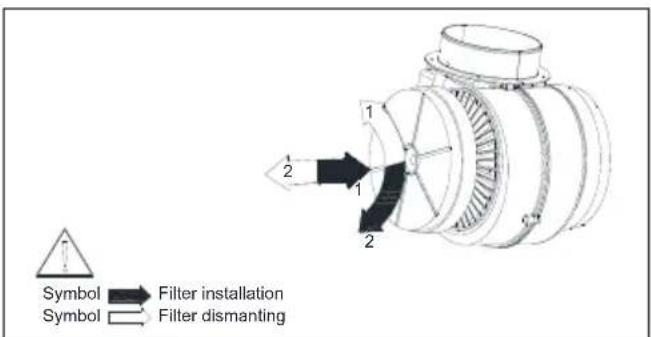

4.2 Remplacement du filtre à carbone (mode de circulation de l'air)

La hotte peut être équipée d'un filtre à charbon actif. Le filtre à charbon est appliqué uniquement dans le cas où la hotte n'est pas reliée au conduit de ventilation.

4 Nettoyage et entretien

•Le filtre à charbon ne doit jamais être lavé.

- Remplacez les filtres à charbon une fois tous les trois mois.

- Vous pouvez obtenir un filtre à charbon actif auprès des services autorisés.

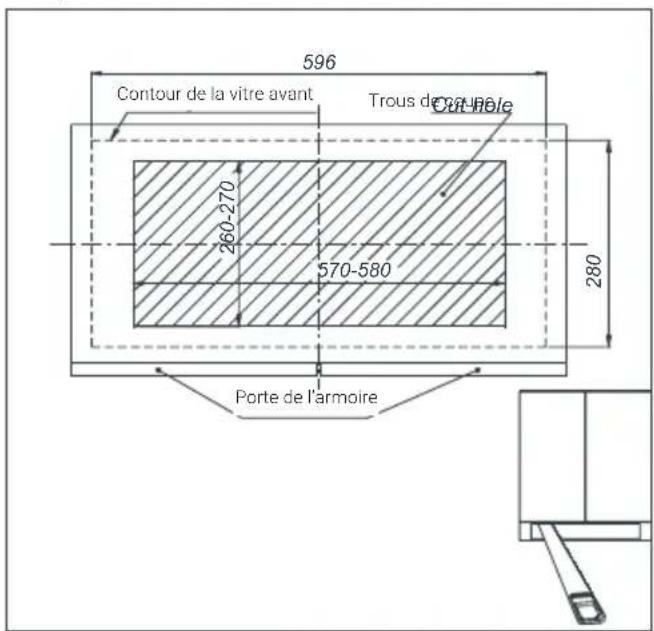

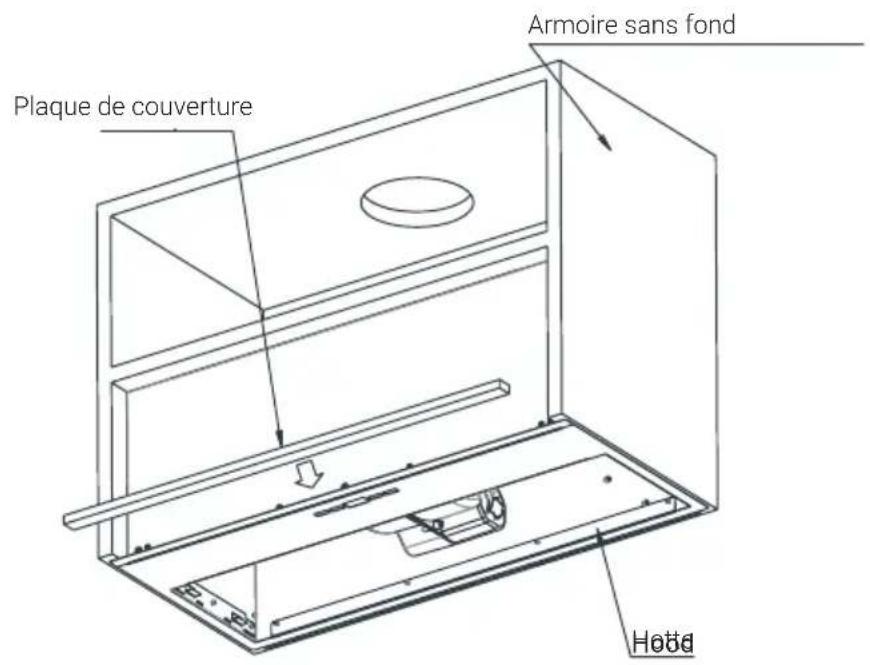

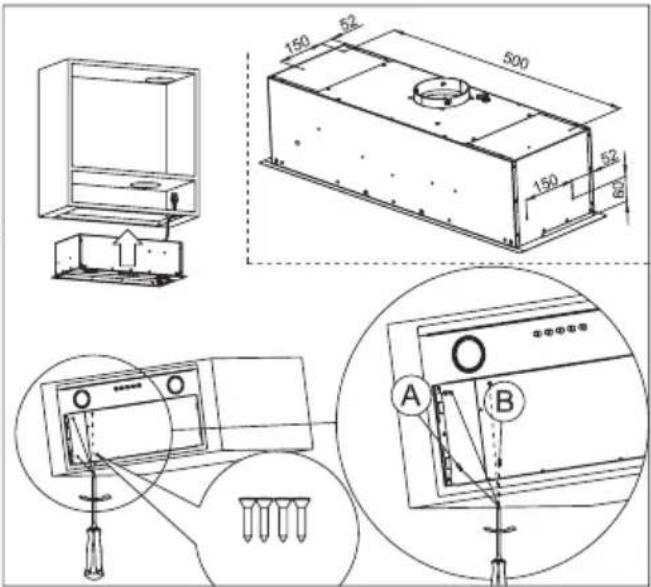

5 Installation de l'appareil

ATTENTION: Avant de commencer l'installation, lisez les informations de sécurité figurant dans le manuel d'utilisation.

ATTENTION: Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, elle peut entraîner un choc électrique.

Pour l'installation de la hotte, veuillez contacter le Service Autorisé le plus proche.

Il est de la responsabilité du client de préparer l'emplacement et l'installation électrique de la hotte.

5.1 Position de l'appareil

• La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm.
• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz, à partir de la surface du verre pour les cuisinières électriques.

La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz, à partir de la surface du verre pour les cuisinières électriques.

5 Installation de l'appareil

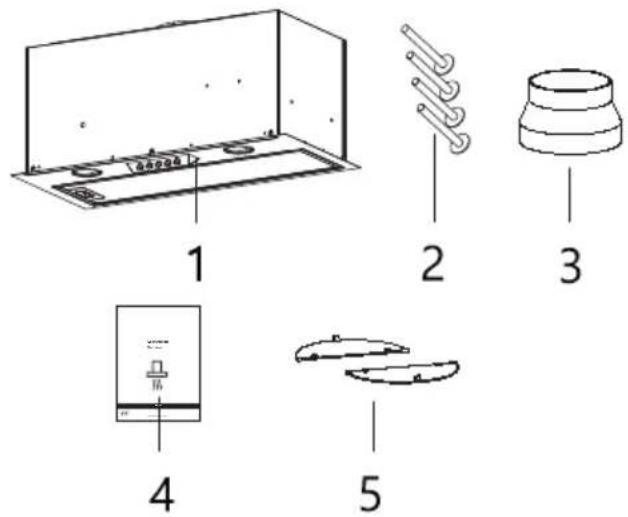

5.2 Accessoires d'installation

1 Produit

1. Vis de 4x3,9x13 mm

3 Adaptateur de conduit de fumée en plastique 120/150mm

4 Manuel de l'utilisateur

1. Volets de la soufflante

5.3 Montage de l'appareil

1. Préparez l'armoire pour l'installation de la hotte, découpez le trou dans la partie inférieure de l'armoire conformément au dessin.

Préparation de l'armoire

1. Retirez les filtres à graisse
2. Insérez la hotte dans le trou précédemment découpé avec précaution, en la tenant d'une main ou en demandant de l'aide à une autre personne. Vissez les boulons / vis en choisissant une variante de montage : a- fixation sur le dessus de l'armoire, b-fixation sur le côté de l'armoire.

Installation de la hotte - version de montage par le haut

1. Lorsque vous fixez la hotte au-dessus de l'armoire, préparez des trous dans l'étagère de l'armoire selon les dimensions indiquées sur le dessin. Toutefois, dans le cas d'une variante latérale, les jupes latérales doivent être préparées comme indiqué dans la section

5 Installation de l'appareil

Installation de la hotte - version de montage latéral

L'installation d'une bande de masquage supplémentaire s'applique uniquement aux armoires sans fond

5.4 Raccordements électriques

La tension du réseau doit correspondre à la tension indiquée sur la plaque placée à l'intérieur de la hotte. Si la hotte est équipée d'une fiche, insérez-la dans la prise de courant conforme aux exigences applicables et située dans un endroit facilement accessible. Si la hotte n'est pas équipée d'une prise, l'installation de la hotte doit être effectuée par une personne disposant des autorisations requises (par exemple un électricien).

5.5 Rangement

- Si vous ne comptez pas utiliser votre appareil pendant un certain temps, veuillez le ranger soigneusement.

•Veillez également à ce que l'appareil

soit débranché, complètement refroidi et entièrement sec.

- Conservez l'appareil dans un endroit frais et sec.

• Tenez l'appareil hors de la portée des enfants.

5.6 Manipulation et transport

- Pendant la manipulation et le transport, portez toujours l'appareil dans son emballage d'origine. L'emballage de l'appareil le protège des dommages physiques.

- Ne placez pas de charges lourdes sur l'appareil ou sur l'emballage. Cela pourrait l'endommager.

- Toute chute de l'appareil peut le rendre non opérationnel ou l'endommager de façon permanente.

6 Dépannage

Dépannage Problème Solution
L'appareil ne fonctionne pas.	Vérifiez le fusible. Il se peut que votre fusible soit coupé ; remettez-le en marche.
L'appareil ne fonctionne pas.	Vérifiez le branche-ment.	La tension du secteur doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branche-ment.	Vérifiez si les autres appareils de votre cuisine fonctionnent ou pas.
L'ampoule ne fonction-ne pas.	Vérifiez le branche-ment.	La tension du secteur doit être comprise entre 220 et 240 V.
L'ampoule ne fonction-ne pas.	Vérifiez l'interrupteur de l'ampoule.	L'interrupteur de l'ampoule doit être en position « Allumé ».
L'ampoule ne fonction-ne pas.	Vérifiez les ampoules. Les ampoules de l'appareil ne doivent pas être défectueuses.
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre en aluminium.	L'aluminium du filtre doit être nettoyé au moins une fois par mois en conditions d'utilisation normales.
L'appareil n'aspire pas l'air correctement.	Vérifiez l'évent d'aéra-tion.	L'évent d'aération doit être en position « Marche ».
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre à charbon.	Pour les appareils dotés d'un filtre à charbon, celui-ci doit normalement être remplacé tous les 3 mois.
