LIETOŠANAS INSTRUKCIJA HNU61422B BEKO

Lūdzu, vispirms izlasiet šo lietotāja rokasgrāmatu.

Godātais klient!

Paldies, ka izvēlējāties šo “Beko” ierīci. Mēs ceram, ka šis produkts, kas ražots ar jaunāko augstas kvalitātes tehnoloģiju, jums sniegs vislabākos rezultātus. Tādēļ, pirms sākat to lietot, rūpīgi izlasiet visu lietotāja rokasgrāmatu un pārējo dokumentāciju un saglabājiet to lietošanai turpmāk. Ja jūs nododat izstrādājumu citai personai, kopā ar to nododiet arī šo lietotāja rokasgrāmatu. Rīkojieties atbilstoši norādījumiem, ṁemot vērā visu lietotāja rokasgrāmatā sniegto informāciju un brīdinājumus.

Atcerieties, ka lietotāja rokasgrāmata var attiekties arī uz citiem modeliem. Rokasgrāmatā ir skaidri aprakstītas modelu atšķirības.

Simbolu nozīme

Dažādās šīs rokasgrāmatas nodalās tiek izmantoti šie simboli:

Svarīga informācija un noderīgi padomi par lietošanu.

UZMANĪBU: Brīdinājumi par bīstamām situācijām, kas saistītas ar apdraudēju-mu dzīvībai un īpašumam.

Bridinājums par ugunsbīstamību.

Brīdinājums par elektrošoku.

1 Svarīgi norādījumi par drošību un vides aizsardzību

1.1 Vispārēja drošība

Svarīgi drošības norādījumi — rūpīgi izlasiet un uz-glabājiet, lai lietotu nākotnē Sajā nodaļā doti drošības norādījumi, kas palīdzēs izvairīties no ugunsgrēka, elektrošoka, saskares ar mikroviļņu starojuma no-plūdi, savainojumu un īpa-šuma bojājumu riska. Šo norādījumu neievērošana anulēs preces garantiju.

- "Beko" izstrādājumi atbilst piemērojamajiem drošī-bas standartiem; tāpēc, lai novērstu jebkādus draudus, ierīces vai elektrības vada bojājuma gadījumā remonta vai aizvietošanas darbs ir jāveic izplatītājam, servisa centram vai speciālistam un ap-stiprinātam pakalpojumu sniedzējam. Kļūdains vai nekvalificēts remonts var būt bīstams un lietotājam riskants.

- Šo ierīci ir paredzēts izmantot mājsaimniecībā

un tai līdzīgos apstāklos, piemēram:

– darbinieku virtuvēs veikalos, birojos un citos darba vides apstāklos;
-lauku mājās;
– viesnīcas viesu vajadzī-bām un citās dzīvoja-mās vidēs;
-B&B tipa apstāklos.

- Lietojiet ierīci tikai tai šajā rokasgrāmatā aprakstīta-jam nolūkam.

- Ražotājs nav atbildīgs par zaudējumiem, kas radušies nepareizas produkta uzstādīšanas vai nepareizas lietošanas dēl.

- Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, uztveres vai ga-rīgajām spējām, kā arī personas bez atbilstošas pieredzes un zināšanām, pie nosacījuma, ka tiek uzraudzītas vai informē-tas par ierīces drošu lieto-šanu un ar to saistītajiem riskiem.

1 Svarīgi norādījumi par drošību un vides aizsardzību

• Neļaujiet bērniem spēlēties ar ierīci. Bērni nedrīkst bez uzraudzības veikt ierīces apkopi un tīrīt to.
• Minimālajam attālumam starp plīts gatavošanas trauku atbalsta virsmu un izstrādājuma zemāko daļu jābūt vismaz 65 cm.

• Ja gāzes plīts uzstādīšanas norādījumos ir norādīts lielāks attālums, tas ir jāņem vērā.
  •Pārliecinieties, vai jūsu elektrības padeve atbilst informācijai, kas sniegta ierīces nominālo para-metru plāksnītē.
  •Nekādā gadījumā neizmantojiet ierīci, ja elektrības vads vai pati ierīce ir bojāta.
  •Lai nepieļautu bojājumus, nespiediet, nelokiet un nerīvējiet elektrības vadu pret asām malām. Pār- liecinieties, ka elektrības vads neatrodas tuvu kar- stām virsmām vai atklātai liesmai.

• lzmantojiet ierīci tikai ar sazemētu kontaktligzdu.
  UZMANIBU: Nepievienojiet ierīci elektrotiklam, kamēr nav pabeigti uzstādīšanas darbi.

- Novietojiet ierīci tā, lai kontaktdakša būtu vienmēr pieejama.

•Nepieskarieties lampām, ja tās ir degušas ilgu laiku. Tās var apdedzināt jūsu rokas, jo ir ľoti karstas.

- Rīkojieties atbilstoši kompetento iestāžu noteikumiem par izplūdes gaisa izvadīšanu (šis brīdinā-jums neattiecas, ja ierīci izmanto bez dūmvada).

- lerīci iedarbiniet pēc tam, kad uz plīts uzlikts katlinš, panna utt. Citādi lielais karstums var deformēt dažas jūsu ierīces daļas.

- Pirms no plīts nonēmat katlu, pannu utt., izslēdziet plīti.

- Neatstājiet uz plīts karstu ellu. Pannas ar karstu ellu var izraisīt pašaizdegšanos.

1 Svarīgi norādījumi par drošību un vides aizsardzību

pārsegus, jo ella ēdiena, piemēram, ella vārītu kar-tupeļu, gatavošanas laikā var aizdegties.

- Tauku filtrs jāmaina vismaz reizi mēnesī. Ogles filtrs jāmaina vismaz reizi 3 mēnešos.

- lerīce ir jātīra saskaṇā ar lietotāja rokasgrāmatu. Ja tīrīšana nav veikta saskaṇā ar lietotāja ro-kasgrāmatu, pastāv aiz-degšanās risks.

- Nelietojiet ugunsnedrošus filtra materiālus esošā filtra vietā.

•Lietojiet tikai oriğinālās vai ražotāja ieteiktās rezerves daļas.

- Nedarbiniet ierīci bez filtra, neizņemiet filtrus, kamēr ierīce darbojas.

- Aizdegšanās gadījumā, atslēdziet savu ierīci un gatavošanas ierīces no elektrotīkla.

- Aizdegšanās gadījumā, pārklājiet liesmas, bet ne-dzēsiet to ar ūdeni.

- Atvienojiet ierīci no kontaktligzdas, kad tā netiek lietota un pirms katras tīrīšanas.

- Darbinot tvaiku nosūcēju vienlaikus ar elektrisko plīti un ierīcēm ar citu energijas avotu, telpas negatīvajam spiedienam ne-vajadzētu pārsniegt 4 Pa (4 x 10 bar).

•Telpā, kurā izmanto ierīci, ierīcēm, kuras darbina ar degvielu vai gāzi, piemēram, sildītājiem, jābūt absolūti izolētiem, vai ierīcei jābūt hermētiskai.

- Pievienojot dūmvadam, izmantojiet 120 vai 150 mm diametra caurules. Caurules savienojumam ir jābūt pēc iespējas īsākam ar iespējami mazāko līkumu skaitu.

- Nosmakšanas risks! lepa- kojuma materiālus glabā- jiet bērniem nepieejamā vietā.

UZMANĪBU: Aizsniedzamās daļas var sakarst, kad dar-

1 Svarīgi norādījumi par drošību un vides aizsardzību

bina kopā ar gatavošanas ierīcēm.

• lerīces izvadu nedrīkst pie- vienot gaisa kanāliem, pa kuriem plūst citi dūmi.

• Ja elektriskās plīts tvaika nosūcēju (tas neattiecas uz ierīcēm, kuras gaisu izvada atpakal telpā) lieto vienlaikus ar iekārtām, kuras darbina ar gāzi vai citiem kurināmajiem, telpā var nebūt pietiekama ven- tilācija.

• Priekšmeti, kas novietoti uz ierīces, var nokrist. Nelieciet uz ierīces nekādus priekšmetus.
  •Nededziniet alkoholu zem ierīces.

UZMANĪBU: Pirms tvaika nosūcēja uzstādīšanas no-ņemiet aizsargplēvi.

•Tvaika nosūcēja darbības laikā zem tā nenovietojiet atklātu liesmu
- Izmantojot dziļās cepšanas ierīces, tās ir nepārtraukti jāuzrauga: pārkarsēta eļļa var aizdegties.

1.2 Atbilstība EIEA direktīvai un izstrādājuma apsaimniekošanas noteikumiem:

Šīs izstrādājums atbilst ES EIEA direktī-vai (2012/19/EU). Šim izstrādājumam ir klasifikācijas simbols, kas norāda uz elektrisko un elektronisko iekārtu atkritumiem (EIEA).

Šis simbols norāda uz to, ka šo produktu pēc tā kalpošanas beigām nedrīkst izmest kopā ar mājsaimniecības atkritumiem.

Nolietoto ierīci ir jānodod oficiālā savākšanas punktā, kurā pārstrādei pieņem elektriskās un elektroniskās ierīces. Lai atrastu šīs atkritumu savākšanas sistēmas, lūdzu, sazinieties ar vietējām iestādēm vai mazumtirgotāju, pie kura iegādājāties izstrādājumu. Katrai mājsaimniecībai ir būtiska loma vecu sadzīves iekārtu nodošanā un pārstrādē. Pareiza sadzīves iekārtu utilizācija palīdz novērst potenciāli negatīvu ietekmi uz apkārtējo vidi un cilvēku veselību.

1.3 Atbilstība RoHS direktīvai

Produkts, ko jūs iegādājāties, atbilst ES RoHS direktīvai (2011/65/EU). Tas nesatur kaitīgos un aizliegtos materiālus, kas minēti direktīvā.

1.4 Informācija par iepakojumu

lepakojuma materiāli ir ražoti no pārstrādātiem materiāliem saskaņā ar mūsu nacionālajām vi- des regulām. Neizmetiet iepakojuma materiālus kopā ar sadzīves vai citiem atkritumiem. Nogādājiet tos uz vietējo iestāžu noteiktajiem iepakojuma materiālu savākšanas punktiem.

2 Vispārējais izskats

2.1 Pārskats

1. Strāvas vads
2. Apgaismojums
3. Mehāniskā vadība
4. Alumīnija tauku filtrs

2.2 Tehniskie dati

Modelis	HNU 61422 B
Barošanas spriegums un frekvence	220-240 V 50 Hz
Lampas jauda	2x3 W
Motora jauda	115 W
Gaisa plūsma - 3. Līmenis	415 m^3/h
Motora izolācijas klase	class F
Izolācijas klase	class II

3 lerīces lietošana

3.1 Daudzfunkcionāla slēdža izmantošana

1230

Tvaika nosūcējs ir aprīkots ar mehānisku vadības ierīci.

• Nospiežot "0" - tvaika nosūcējs tiek atspējots.
• Nospiežot "1" - pagriež tvaika nosūcēju ar minimālo ātrumu.
• Nospiežot "2" - pagriež tvaika nosūcēju ar vidējo ātrumu.
• Nospiežot "3" - pagriež tvaika nosūcēju ar maksimālo ātrumu.
• Nospiediet pogu 📋, lai ieslēgtu gaismas. Lai izslēgtu apgaismojumu, atkārtojiet nospiešanu.

3.2 Energoefektīva izmantošana:

• Darbinot tvaika nosūcēju, pielāgojiet ātruma līmeni atbilstoši smakai un tvaika intensitātei, lai novērstu nevajadzīgu energijas patēriņu.
• Lietojiet nelielu ātrumu normālos apstākjos (1–2) un lielu ātrumu (3), ja ir pastiprināta smaka un tvaiki.
• Gaismas uz tvaika nosūcēja ir paredzētas gatavošanas zonas apgaismošanai.
• Ja tos izmantosit apkārtējās vides/virtuves apgaismošanai, būs nevajadzīgs energijas patēriņš un nepietiekams apgaismojums.
• Lai jūsu ierīce patērētu mazāk energijas, izmantojiet tās zemāku ātrumu.
• Jūsu ierīces energijas patēriņš sa-

mazināsies, jo tā darbosies efektīvāk, kad tai ir nodrošināta pietiekama gaisa pieplūde.

- Ja ir gaidāms liels tvaika daudzums, iestatiet ierīcē augstu nosūces intensitāti jau pirms tvaika rašanās. Tas laus samazināt enerģijas patēriņu, jo pateicoties pietiekamai gaisa pieplūdei ierīci var ieslēgt uz īsāku laiku.

- Turiet virtuves trauku vākus aizvērtus, lai samazinātu tvaika daudzumu.

3.3 Tvaika nosūcēja darbināšana

• Tvaika nosūcējs ir aprīkots ar motoru ar dažādiem ātruma iestatījumiem.
• Lai nodrošinātu labāku sniegumu, mēs iesakām normālos apstākļos izman-tot nelielu ātrumu un lielu ātrumu, ja smaka un tvaiki ir pastiprināti.
• Tvaika nosūcēju var iedarbināt, nospiežot vēlamo ātruma līmeņa taustiņu. (1,2,3)
• Gatavošanas zonu var apgaismot, nospiežot gaismas taustinu.( ).

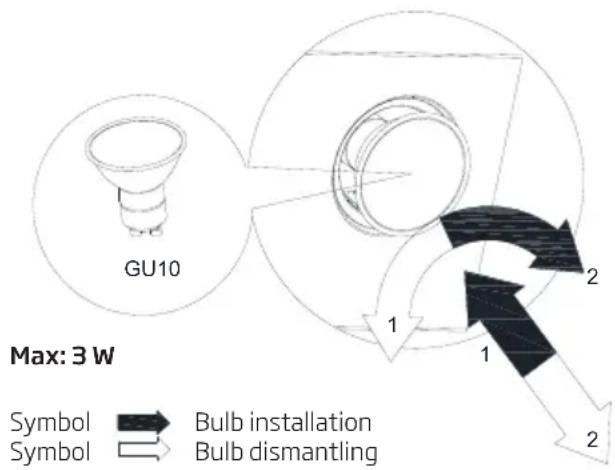

3.4 Lampas nomaina

• Pirms spuldžu nomainas atvienojiet tvaika nosūcēja barošanas avotu.
  •Nepieskarieties spuldzēm ja tās ir karstas.
• Esiet piesardzīgi, nepieska- rieties nomainītajai spuldzei tieši ar rokām.

Jūs varat iegādāties lampas no pilnvarotiem servisa agen- tiem.

Izstrādājumā tiek izmantota Led sloksne 5 W. Pirms darbu uzsākšanas, kas saistīti ar gaismas nomaiņu, izslēdziet strāvu.

3 lerīces lietošana

Spuldze
Spuldzes jauda	3 W
Turētājs / ligzda	GU10
Spuldzes spriegums	230 V
ILCOS kods	DR/F-3-230-GU10-50
Izmērs	50 mm
Gaismas plūsma	260 lm
Korelējoša krāsas temperatūra	3000 K

Šis produkts satur F klases energoefektivitātes gaismas avotu.

3.5 Dūmvada savienojuma izmantošana

noņemti caur dūmvada cauruli, kas ir piestiprināta pie savieno- juma galvas uz tvaika nosūcēja.

- Dūmvada caurules diametram jābūt vienādam ar savienojuma gredzena diametru. Lai gaisu varētu viegli izvadīt no telpas horizontālā stāvoklī, caurulei jābūt nedaudz noliektai uz augšu (aptuveni 10°).

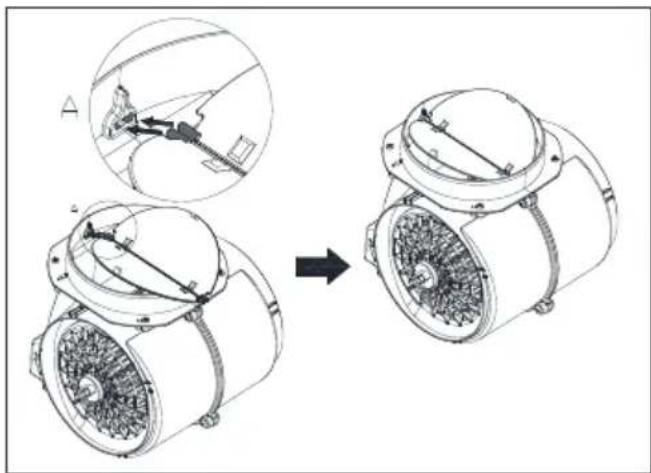

3.6 Izmantošana bez dūmvada savienojuma

ar oglekļa filtru un ievada atkārtoti telpā. Oglekļa filtru izmanto, ja mājā nav dūmvada.

- Ja tvaika nosūcējs tiks

izmantots bez dūmvada savienojuma, noņemiet novirzītājus dūmvada adaptera iekšpusē.

- Noņemiet alumīnija filtru. Lai uzstādītu oglekļa filtru, centrējiet oglekļa filtru uz plastmasas daļas abās ventilatora korpusa pusēs un nostipriniet to uz izcilņiem. Nostipriniet filtru, pagriežot izcilņus pa labi vai pa kreisi.

- Uzstādiet alumīnija filtru.

4 Tīrīšana un apkope

lerīcei ir nepieciešama regulāra tīrīšana un apkope. Ja ierīce netiks regulāri tīrīta, tas negatīvi ietekmēs tās kalpošanas il-gumu. Sekojiet tīrīšanas un apkopes instrukcijām lietotāja rokasgrāmatā.

Pirms tīrīšanas un apkopes atvienojiet ierīci no elektrotīkla vai izslēdziet galveno slēdzi vai atlaidiet drošinātāju, kas nodrošina tvaika nosūcēju.

Ja netiks ievērotas prasības par ierīces tīrīšanu un filtru maiņu, tas var radīt ugunsgrēka risku. Tāpēc iesakām sekot šajā sadaļā sniegtajām norādēm. Ražotājs nav atbildīgs par motora bojājumiem un ugunsgrēkiem, kas rodas nepareizas lietošanas rezultātā.

Tīriet, izmantojot tikai drānu, kas samitrināta ar neitrālu šķidru mazgāšanas līdzekli. Neizmantojiet abrazīvus produktus vai spirtu.

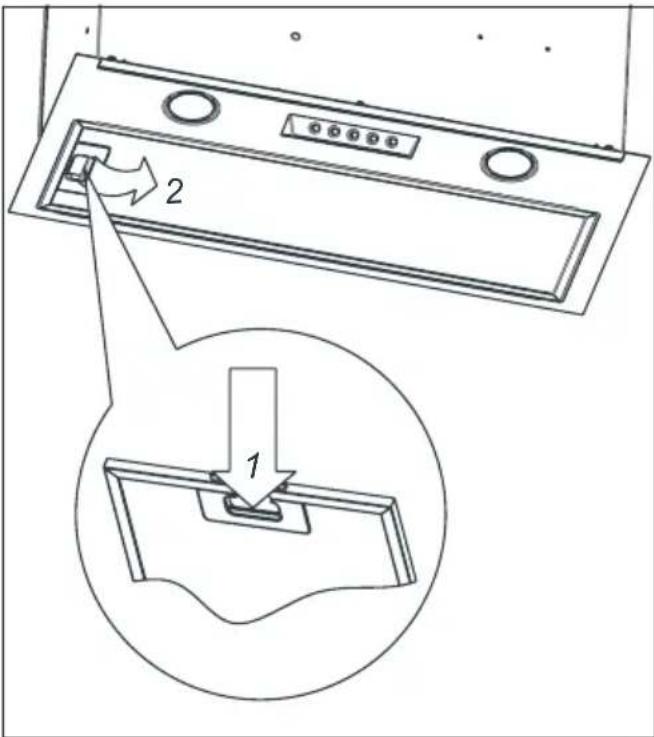

4.1 Alumīnija tauku filtra tīrīšana

Šis filtrs uztver eļļas dāļiņas gaisā. Jums ieteicams tīrīt filtru ik mēnesi normālos lietošanas apstākļos. Vispirms noņemiet tauku filtrus šim procesam. Nomazgājiet filtrus ar šķidru mazgāšanas līdzekli, noskalojiet tos ar ūdeni un pēc nožūšanas ievietojiet tos atpakaļ. Alumīnija tauku filtri mazgāšanas laikā var zaudēt krāsu; tas ir normāli, un jums nav jāmaina filtrs.

Alumīnija filtrus varat mazgāt arī trauku mazgājamajā mašīnā.

BRĪDINĀJUMS: leteicams tīrīt filtru ik mēnesi normālos lie-tošanas apstākļos.

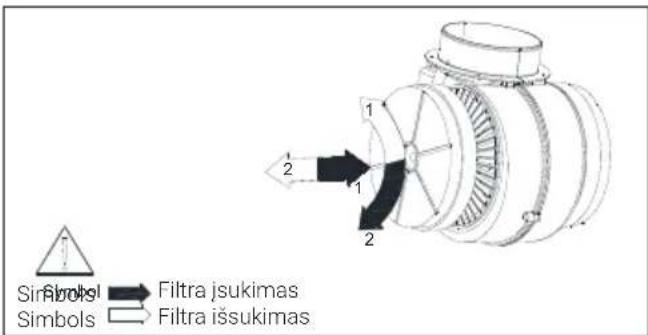

4.2 Oglekla filtra maiņa (gaisa cirkulācijas režīms)

Tvaika nosūcēju var aprīkot ar aktīvās ogles filtru. Oglekļa filtru lieto tikai tad, ja tvaika nosūcējs nav pievienots ventilācijas kanālam.

Simbols 1 2 1 2 Filtra jsukimas Filtra išsukimas

4 Tīrīšana un apkope

• Oglekla filtru nekad nedrīkst mazgāt.
  •Tie jāmaina aptuveni ik 3 mēnešus.
• Oglekja filtrus varat iegādāties pie pilnvarotiem servisa agentiem.

5 lerīces iestatīšana

BRĪDINĀJUMS: Pirms uzstā-dīšanas uzmanīgi izlasiet informāciju Lietotāja rokasgrā-matā.

BRĪDINĀJUMS: Ja skrūves vai stabilizatori netiks uzstādīti saskaņā ar šīm instrukcijām, tas var izraisīt elektriskā trieciena risku.

Lai uzzinātu, kā uzstādīt nosūcēju, lūdzu, sazinieties ar tuvāko pilnvaroto servisa pārstāvi.

Par izstrādājuma atrašanās vietas un elektriskās instalācijas sagatavošanu ir atbildīgs klients.

5.1 lerīces novietojums

- Pirms montāžas ir jāizvērtē attālums starp plīti un tvaika nosūcēju. Šim at-tālumam ir jābūt 65 cm.

- Attālums tiek mērīts no gāzes plīts režga virsmas vai, no elektriskās plīts stikla virsmas.

Gāzes plītis L ≥ 65 cm Elektriskās plītis L ≥ 65 cm

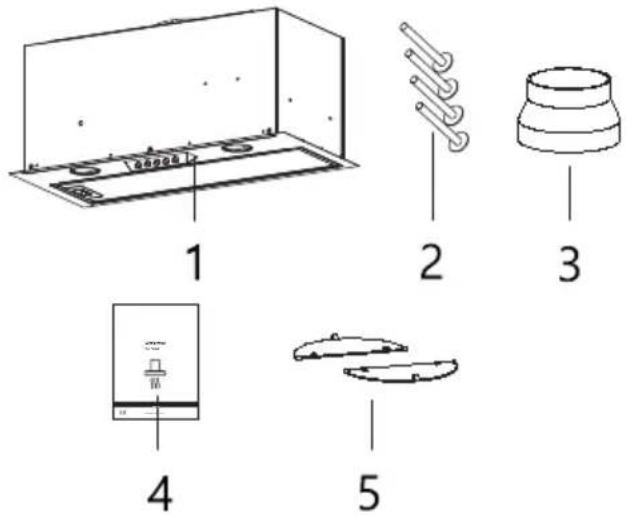

5.2 Uzstādīšanas piederumi

1 2 3 4 5

5 lerīces iestatīšana

1. Nosūcējs
2. 4x3,9x13 mm skrūve
3. ∅150/120mm plastmasas dūmvada adapteris
4. Lietotāja rokasgrāmata
5. Dūmvadu aizbīdni

5.3 lerīces uzstādīšana

1. Sagatavojiet skapi tvaika nosūcēja uzstādīšanai, izgrieziet atveri skapja apakšā saskaņā ar rasējumu.

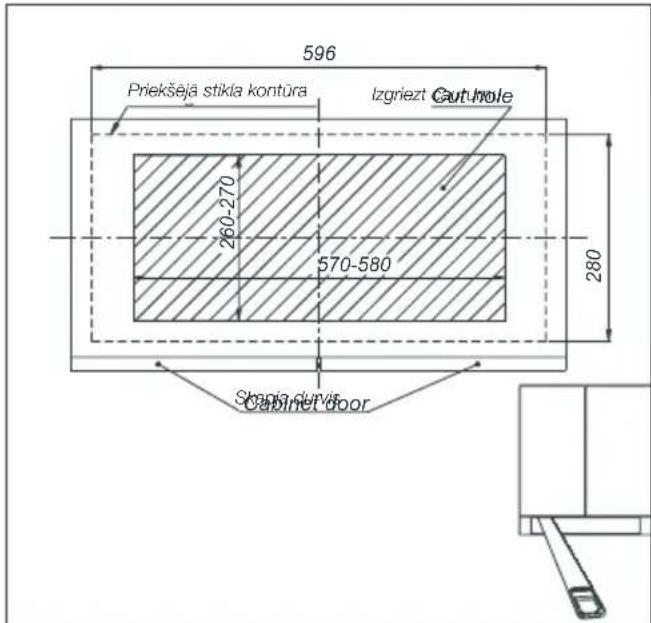

Skapja sagatavošana

596 Priekšejä stikla kontura Izgriezt Cut hole 260-270 570-580 280 Standar duris Cabinet door

1. Noņemiet smērvielu smērvielu filtrus

2. Uzmanīgi ievietojiet pārsegu iepriekš izgrieztajā atverē, turiet pārsegu ar vienu roku vai palūdziet palīdzību vēl kādai personai. leskrūvējiet skrūves/skrūves, izvēloties vienu no montāžas variantiem: a - piestiprināšana pie skapja augšdaļas, b - piestiprināšana pie skapja sāniem.

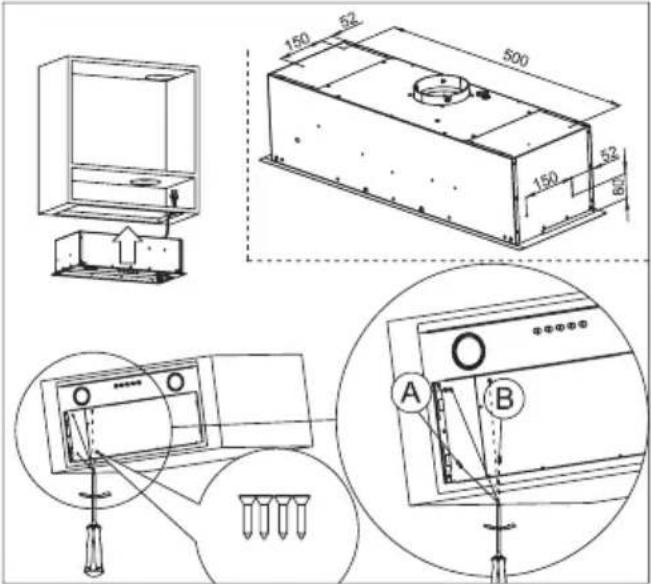

Virtuves nosūcēja uzstādīšana – augšē-jā montāžas versija

1. Piestiprinot tvaika nosūcēju pie skapja augšdaļas, sagatavojiet atveres skapja plauktā atbilstoši rasējumā norādītajiem izmēriem. Tomēr sānu varianta gadījumā sānu svārki jāsagatavo, kā aprakstīts sadaļā

5 lerīces iestatīšana

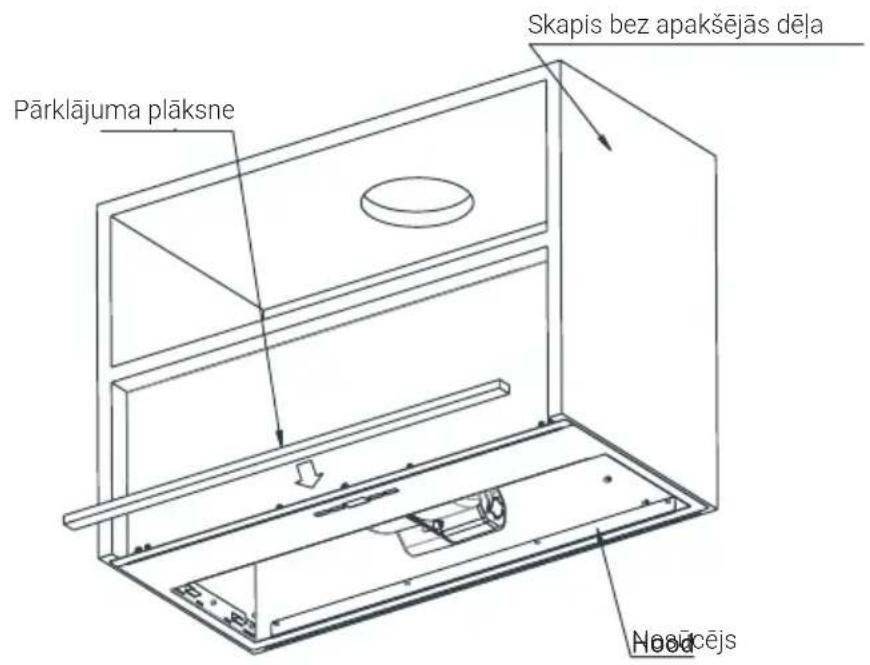

Virtuves nosūcēja uzstādīšana – sānu montāžas versija

Skapis bez apakšējās dēļa Pärklājuma plāksne Hood

Papildu maskēšanas sloksnes uzstādīšana attiecas tikai uz skapjiem bez apakšas

5.4 Elektriskie savienojumi

Tikla spriegumam jāatbilst spriegumam, kas norādīts uz plāksnītes, kura atrodas virtuves pārsega iekšpusē. Ja tvaika nosūcējs ir aprīkots ar kontaktdakšu, ievietojiet to kontaktligzdā, kas atbilst piemērojamajām prasībām un atrodas viegli pieejamā vietā. Ja tvaika nosūcējs nav aprīkots ar kontaktdakšu, tvaika nosūcēja uzstādīšanu veic persona, kurai ir nepieciešamās pilnvaras (piemēram, elektrikis).

5.5 Uzglabāšana

• Ja neplānojat lietot ierīci ilgu laiku, lūdzu, rūpīgi uzglabājiet to.
• Lūdzu, pārliecinieties, vai ierīce ir atvienota, atdzisusi un pilnībā sausa.

•Glabājiet ierīci vēsā un sausā vietā.
•Glabājiet ierīci bērniem nepieejamā vietā.

5.6 Pārkraušana un transportēšana

• Apstrādes un transportēšanas laikā ierīci nēsājiet ori‘ginālajā iepakojumā. lerīces iepakojums pasargā to no fiziskiem bojājumiem.
• Nenovietojiet uz ierīces vai iepakojuma smagas slodzes. Ierīce var tikt bojāta.
  • Nometot ierīci, tā nedarbosies vai radīs neatgriezeniskus bojājumus.

6 Traucējumu meklēšana

Traucējumu meklēšana lemesls Risinājums
Izstrādājums nedarbojas.	Pārbaudiet drošinātāju. Drošinātājs var būt izslēgts, ieslēdziet to.
Izstrādājums nedarbojas.	Pārbaudiet elektrisko savie-nojumu.
Izstrādājums nedarbojas.	Pārbaudiet elektrisko savie-nojumu.
Apgaismojuma spuldze nedarbojas.	Pārbaudiet elektrisko savie-nojumu.
Apgaismojuma spuldze nedarbojas.	Pārbaudiet spuldzes slēdzi. Spuldzes slēdzim ir jābūt stāvoklī "iesl.".
Apgaismojuma spuldze nedarbojas.	Pārbaudiet spuldzes. Izstrādājuma spuldzēm ir jābūt darba kārtībā.
Izstrādājums nenodroši-na efektīvu gaisa nosūci.	Pārbaudiet alumīnija filtru. Normālos lietošanas apstākļos alumīnija filtrs ir jātīra ik mēnesi.
Izstrādājums nenodroši-na efektīvu gaisa nosūci.	Pārbaudiet ventilācijas caurules aizbīdni.
Izstrādājums nenodroši-na efektīvu gaisa nosūci.	Pārbaudiet oglekļa filtru. Normālos lietošanas apstākļos izstrādā-jumos, kas ir aprīkoti ar oglekļa filtru, filtrs ir jāmaina ik pēc 3 mēnešiem.
