HCA92641BH - кухонна витяжка BEKO - Безкоштовний посібник користувача

Тип продукту	Витяжка
Бренд	Beko
Модель	HCA92641BH
Ширина	896 мм
Глибина	393 мм
Висота (мін/макс)	750 мм / 1130 мм
Вага нетто	13 кг
Колір	Чорний
Напруга живлення	220 - 240 В, 50 Гц
Потужність двигуна	210 Вт
Загальна потужність	216 Вт
Продуктивність всмоктування	648 м³/год
Кількість швидкостей	3
Тип керування	Електронні кнопки
Освітлення	2 x 3 Вт LED
Діаметр вихідного отвору	120 / 150 мм
Мінімальна висота над варильною поверхнею	65 см
Жировий фільтр	Алюмінієвий, миється
Вугільний фільтр (опціонально)	Так, для рециркуляції
Функція автоматичного вимкнення	Так, затримка 15 хвилин
Тип встановлення	Настінна з відведенням або рециркуляцією
Ремонтопридатність та запчастини	Запчастини доступні протягом 10 років після покупки

Часті запитання - HCA92641BH BEKO

Яка мінімальна висота встановлення над плитою?

Відстань між нижньою поверхнею витяжки та верхньою поверхнею плити/духовки не повинна бути менше 65 см.

Як чистити алюмінієві фільтри?

Зніміть фільтри, натиснувши засувку вперед, потім вимийте їх рідким миючим засобом, промийте та висушіть. Їх також можна мити в посудомийній машині. Чистіть їх приблизно кожні 60 годин роботи або кожні 4 тижні.

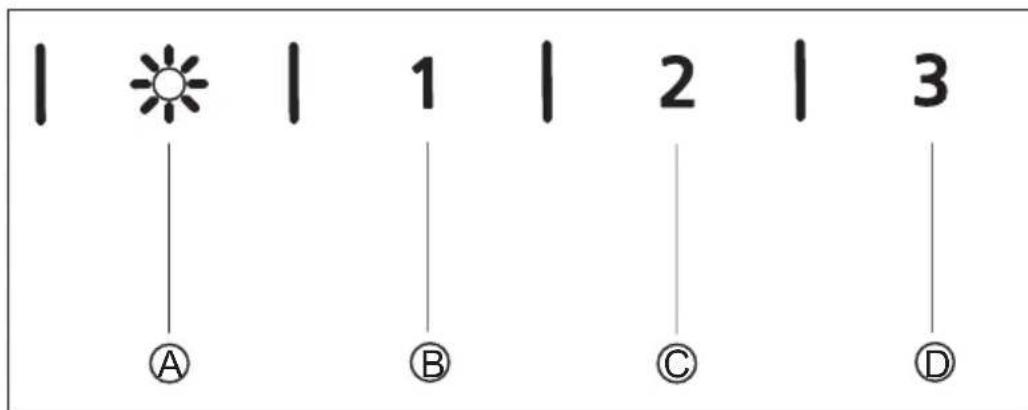

Як активувати функцію автоматичного вимкнення?

Натисніть одну з кнопок швидкості (B, C або D) більше ніж на 2 секунди. Активується таймер на 15 хвилин. Прилад вимкнеться автоматично після цього часу.

Коли потрібно замінювати вугільний фільтр?

Вугільний фільтр потрібно замінювати приблизно кожні 6 місяців при нормальному використанні. Його не можна мити. Ви можете отримати його у авторизованого сервісного агента Beko.

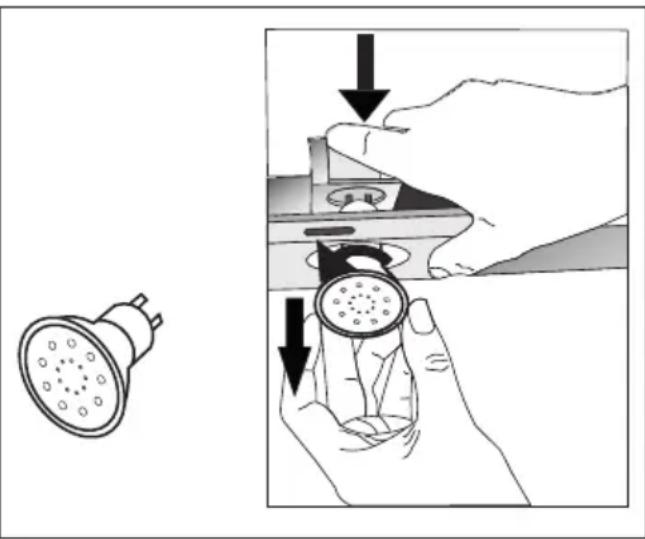

Як замінити світлодіодні лампи?

Відключіть прилад. Натисніть лампу вниз з задньої частини гнізда, поверніть її на 1/4 оберту проти годинникової стрілки та вийміть. Встановіть нову лампу у зворотному порядку. Використовуйте світлодіодні лампи потужністю 3 Вт.

Чи можна використовувати витяжку без повітропроводу?

Так, у режимі рециркуляції. Вам потрібно встановити вугільний фільтр та зняти дефлектори всередині адаптера повітропроводу. Очищене повітря повертається в приміщення.

Що робити, якщо витяжка не вмикається?

Спочатку перевірте, чи прилад підключений та чи не перегорів запобіжник. Якщо проблема не зникає, зверніться до авторизованого сервісного агента для ремонту.

Який діаметр витяжної труби використовувати?

Рекомендований діаметр - 120 мм або 150 мм. Використовуйте якомога коротший шланг з мінімальною кількістю вигинів для кращої продуктивності.

Як чистити зовнішню поверхню витяжки?

Використовуйте м'яку тканину, змочену рідким миючим засобом. Уникайте абразивних засобів, соляної кислоти, відбілювача або порошків. Для нержавіючої сталі витирайте у напрямку щітки.

Де можна знайти запчастини?

Оригінальні запчастини доступні протягом 10 років з дати покупки. Зверніться до авторизованого сервісного агента Beko, щоб замовити їх.

ПОСІБНИК КОРИСТУВАЧА HCA92641BH BEKO

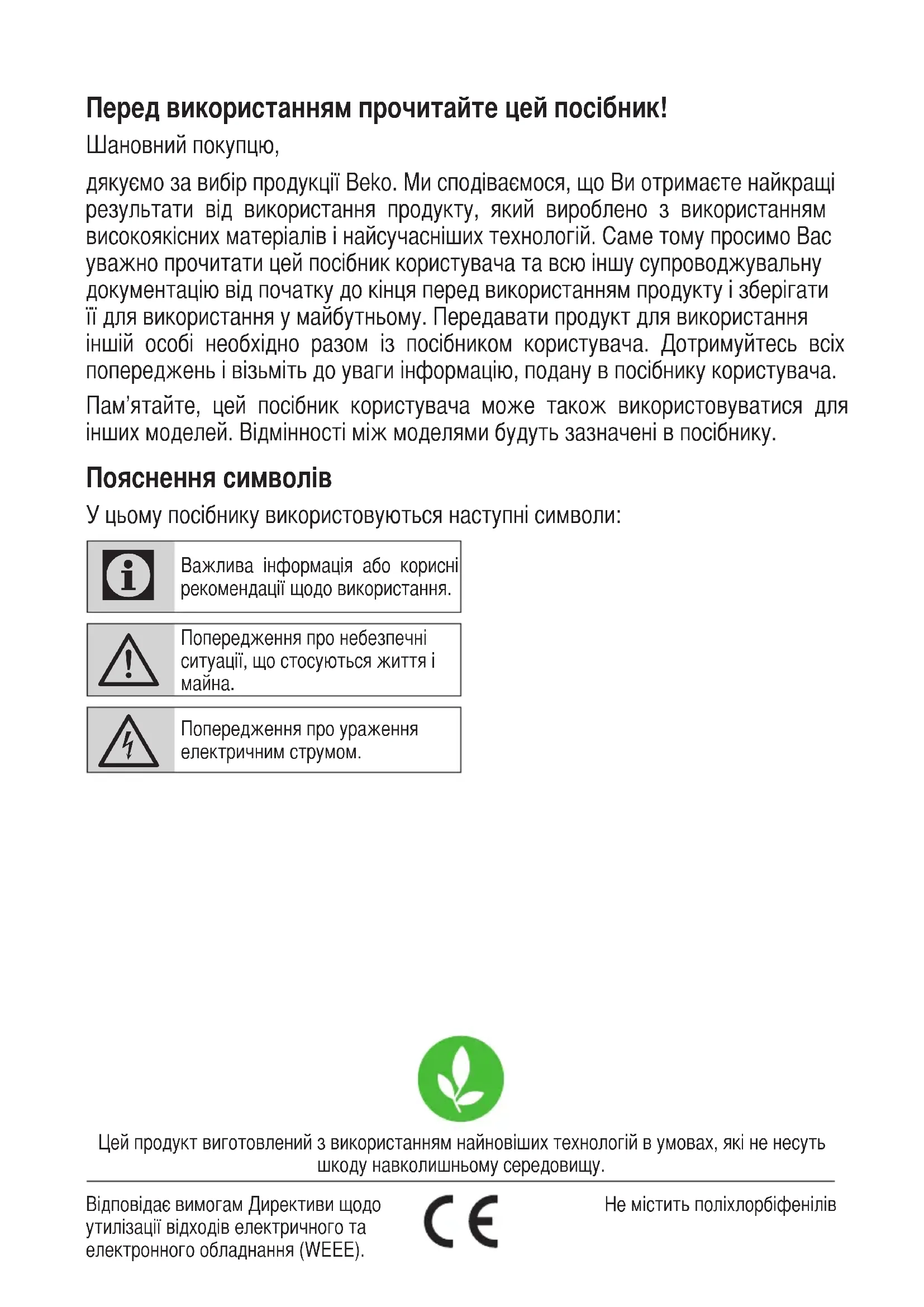

Перед використанням прочитайте цей посібник!

Шановний покупцю,

дякуємо за вибір продукції Веко. Ми сподіваємося, що Ви отримаєте найкращі результати від використання продукту, який вироблено з використанням високоякісних матеріалів і найсучасніших технологій. Саме тому просимо Вас уважно прочитати цей посібник користувача та всю іншу супроводжувальну документацію від початку до кінця перед використанням продукту і зберігати її для використання у майбутньому. Передавати продукт для використання іншій особі необхідно разом із посібником користувача. Дотримуйтесь всіх попереджень і візьміть до уваги інформацію, подану в посібнику користувача.

Пам'ятайте, цей посібник користувача може також використовуватися для інших моделей. Відмінності між моделями будуть зазначені в посібнику.

Пояснення символів

У цьому посібнику використовуються наступні символи:

Важлива інформація або корисні рекомендації щодо використання.

Попередження про небезпечні ситуації, що стосуються життя і майна.

Попередження про ураження електричним струмом.

Цей продукт виготовлений з використанням найновіших технологій в умовах, які не несуть шкоду навколишньому середовищу.

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

Цей розділ містить інструкції з техніки безпеки, які допоможуть уникнути ризику травмування і пошкодження майна. Якщо користувач не дотримуватиметься цих інструкцій, всі гарантії будуть анульовані.

1.1 Загальні правила техніки безпеки

• Всі роботи з установки та ремонту пристрою мають виконуватися представником авторизованого сервісного центру. Виробник не нестиме відповідальності за будь-яку шкоду, яка виникла внаслідок виконання таких робіт не уповноваженими на це особами.
• Цей прилад не призначений для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або розумовими можливостями, або особами, які не мають відповідного досвіду чи знань з використання приладу. Не дозволяйте дітям гратися з приладом.

1.1.1 Електрична безпека

• Під час виконання робіт з установки, технічного обслуговування та очищення пристрій необхідно від'єднати від мережі електроживлення.
• Якщо шнур електроживлення пошкоджено, виробник повинен замінити його, заміна має виконуватися спеціалістом післяпродажного обслуговування або спеціалістом з аналогічною кваліфікацією (бажано електриком) чи особою, призначеною імпортером, з метою уникнення можливих ризиків.

- Робоча напруга – від 220 до 240 В.

- У випадку несправності експлуатувати прилад забороняється. Несправність має бути усунена представником авторизованого сервісного центру. Існує ризик ураження електричним струмом!

- Не прокладайте кабель електроживлення поблизу варильних поверхонь. Інакше кабель електроживлення може спалахнути, оскільки він швидко плавиться.

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

• Ніколи не підключайте витяжку до мережі електроживлення, якщо її установку не завершено.
• Щоб отримати високу продуктивність функціонування витяжки, довжина зовнішнього провідника не повинна перевищувати 4 м. Він не повинен згинатися під кутом 90° більше, ніж два рази, а його діаметр має становити щонайменше ø120 мм.
• Від'єднайте витяжку від мережі електроживлення перед виконанням будь-який робіт на внутрішніх частинах приладу.

1.1.2 Безпека пристрою

• Для підключення витяжки до повітропроводу можна використовувати трубу діаметром 120 мм або 150 мм.

• Не під'єднуйте витяжку до повітропроводів, що підключені до печей, витяжних шахт або таких, в які потрапляє полум'я. Дотримуйтесь норм та правил, встановлених органами з контролю відведення відпрацьованих газів.

• Відстань між нижньою поверхнею витяжки і верхньою поверхнею плити/духовки має бути не меншою ніж 65 см.

• Не використовуйте витяжку без алюмінієвих фільтрів і не знімайте фільтри, коли ви- тяжка працює.
• Не торкайтеся ламп витяжки після їх довготривалої роботи. Ви можете обпекти руки.

- Уникайте великого полум'я під продуктом. Інакше частки в масляному фільтрі можуть за- йнятися і призвести до виник- нення пожежі.

- Вмикайте варильну поверхню лише після розміщення на ній каструль або сковорідок. В іншому випадку висока температура може призвести до деформації деяких частин витяжки.

- Перед зняттям каструль або сковорідок вимкніть варильну поверхню.

- Уникайте розміщення легкозаймистих матеріалів під продуктом.

- Під час смаження їжі може спалахнути олія. Тому будьте обережні з одягом і шторами.

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

• Не залишайте плиту без нагляду під час смаження їжі, оскільки гаряча олія може призвести до виникнення пожежі.
• Недотримання інструкцій щодо чищення витяжки може при-звести до пожежі.
• Будьте вкрай обережними і використовуйте рукавички під час чищення витяжки.
• Ми рекомендуємо увімкнути прилад за декілька хвилин до початку приготування їжі для того, щоб збільшити потужність всмоктування. Це забезпечить постійну і стабільну потужність всмоктування на момент виникнення випарів.
• Не вимикайте витяжку впродовж 15 хвилин після закінчення приготування їжі для того, щоб забезпечити видалення запахів і випарів від приготування їжі.
• Якщо ви використовуєте ви- тяжку, особливо разом із плитою, переконайтеся, що у приміщення потрапляє свіже повітря.

- Не під'єднуйте прилад до повітропроводу, який використовується неелектричними пристроями. (Наприклад, повітропровід печі).

- Якщо у одному приміщенні з витяжкою одночасно використовується неелектричний пристрій, негативний тиск у приміщенні не має перевищувати 0,4 бар з метою запобігання всмоктування витяжкою у приміщення відпрацьованих газів інших пристроїв.

1.1.3 Безпека дітей

• Пакувальні матеріали є небезпечними для дітей. Зберігайте пакувальні матеріали у недоступному для дітей місці.
• Електричні прилади є небезпечними для дітей. Не допускайте контакту дітей із приладом. Не дозволяйте дітям гратися із приладом.

1

Важливі інструкції щодо техніки безпеки та охорони навколишнього середовища

1.2 Використання за призначенням

• Цей прилад призначений для домашнього використання. Його не можна використовувати у комерційних цілях і не за призначенням.
• Виробник не несе відповідальність за будь-які збитки, що виникли внаслідок неправильного використання або поводження із продуктом.
• Термін служби продукту становить 10 років. Цей період часу визначений наявністю запчастин, необхідних для функціонування продукту.

1.3 Відповідність вимогам Директиви щодо утилізації відходів електричного та електронного обладнання (WEEE) і утилізація продукту

Цей продукт не містить шкідливих і заборонених матеріалів, зазначених у Директиві щодо обмеження використання деяких небезпечних речовин у відходах електричного та електронного обладнання (WEEE), виданої Міністерством охорони навколишнього середовища і урбанізації Турецької Республики. Відповідає вимогам Директиви щодо утилізації відходів електричного та електронного обладнання (WEEE).

Цей продукт було виготовлено з використанням високоякісних деталей і матеріалів, які можуть бути використані повторно і придатні для вторинної переробки. Тому після закінчення терміну служби продукту не утилізуйте його разом із іншими побутовими відходами. Доставте його до пункту прийому електричного та електронного обладнання для подальшої утилізації. Про місцезнаходження найближчого такого пункту прийому можна дізнатися у відповідних місцевих органів влади. Допоможіть захистити навколишнє середовище і природні ресурси шляхом вторинної переробки використаних продуктів.

1.4 Інформація щодо пакувальних матеріалів

Ni-MH

Упаковка продукту виготовлена із матеріалів, що підлягають вторинній переробці відповідно до національного законодавства. Не утилізуйте відходи пакувальних матеріалів разом із побутовим або іншим сміттям. Доставте їх до місця прийому відходів для подальшої утилізації, визначених місцевими органами влади.

2 Технічні характеристики приладу

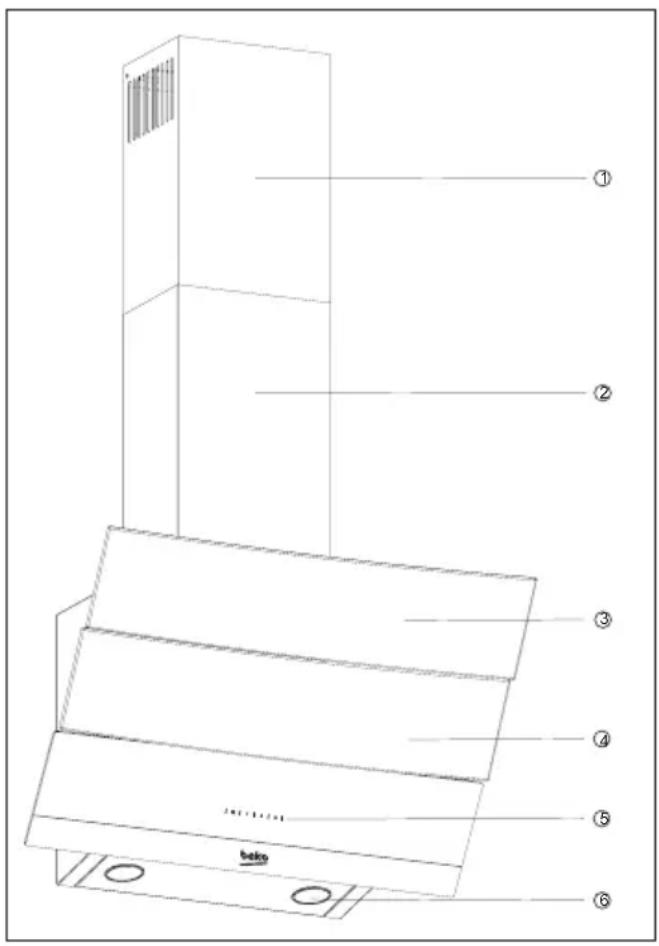

① ② ③ ④ ⑤ ⑥ beiko

1. внутрішній повітропровід
2. Зовнішній повітропровід
3. Скляна кришка
4. Фільтр (під скляною кришкою)
5. Панель управління
6. Освітлення

(Рисунок 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W	HCA 62640 WH
Ширина 896 mm 896 mm 596 mm 596 mm
Глибина 393 mm 393 mm 386 mm 386 mm
Висота 750 mm / 1130 mm 750 mm / 1130 mm 750 mm / 1080 mm
Напруга електроживлення	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz
Управління 3-рівневе	3-рівневе	3-рівневе
Потужність лампи	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Повітровипускна труба	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Потужність	577 м3/год.	577 м3/год.	537 м3/год.	537 м3/год.
Потужність двигуна	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Загальна потужність	216 W	216 W	216 W	216 W
Вага нетто	13 kg	13 kg	10,4 kg	10,4 kg
Колір	Чорний	Білий	Білий	Білий

Значення, вказані на етикетках або в супровідній документації, отримані в лабораторних умовах відповідно до діючих стандартів. Ці значення можуть змінюватися в залежності від умов експлуатації приладу та навколишніх умов.

2 Технічні характеристики приладу

	HCA 62640 B HCA 62640 BH HCA 62540 B HCA 92540 B
Ширина 596 mm 596 mm 596 mm 896 mm
Глибина 386 mm 386 mm 386 mm 393 mm
Висота 750 mm /1080 mm 750 mm /1080 mm 750 mm /1130 mm
Напруга електроживлення	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz
Управління 3-рівневе	3-рівневе	3-рівневе
Потужність лампи	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Повітровипускна труба	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Потужність	537 м3/год.	537 м3/год.	566 м3/год.	593 м3/год.
Потужність двигуна	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Загальна потужність	216 W	216 W	216 W	216 W
Вага нетто	10,4 kg	10,4 kg	10,4 kg	13 kg
Колір	Чорний Чорний	Чорний	Чорний

	HCA 62641 BH	HCA 62641 WH	HCA 92641 BH	HCA 92641 WH
Ширина 596 mm 596 mm 896 mm 896 mm
Глибина 386 mm 386 mm 393 mm 393 mm
Висота 750 mm /1080 mm 750 mm /1080 mm 750 mm /1130 mm			750 mm /1130 mm
Напруга електроживлення	220 – 240 V, 50 Hz	220 – 240 V, 50 Hz 220 – 240 V, 50 Hz 220 – 240 V, 50 Hz
Управління 3-рівневе	3-рівневе	3-рівневе
Потужність лампи	2 x 3 W	2 x 3 W	2 x 3 W	2 x 3 W
Повітровипускна труба	120 / 150 mm	120 / 150 mm	120 / 150 mm	120 / 150 mm
Потужність	638 м3/год.	638 м3/год.	648 м3/год.	648 м3/год.
Потужність двигуна	1 x 210 W	1 x 210 W	1 x 210 W	1 x 210 W
Загальна потужність	216 W	216 W	216 W	216 W
Вага нетто	10,4 kg	10,4 kg	13 kg	13 kg
Колір	Чорний	Білий	Чорний	Білий

3 Установка приладу

Щодо установки приладу проконсультуйтесь у найближчому авторизованому сервісному центрі.

*Покупець несе відповідальність за підготовку місця і електромонтаж продукту.

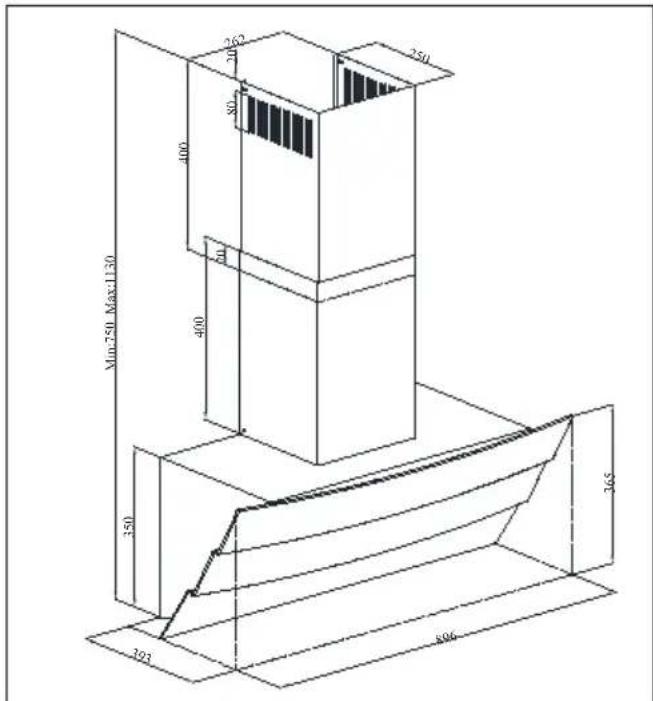

Min-250 Max1130 350 365 393 400 400 200 250 262

(Рисунок 2)

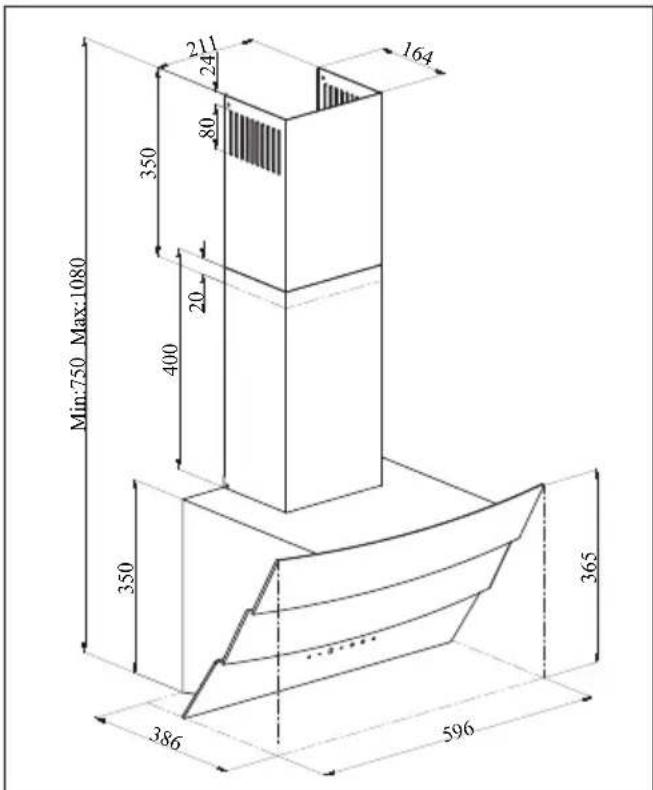

Min:750 Max:1080 350 21 24 80 164 400 20 350 365 386 596

Відстань між нижньою поверхнею витяжки і верхньою частиною варильної поверхні не має бути меншою, ніж 65 см.

Підключення приладу до електромережі по- винен виконувати досвідчений електрик.

Встановіть прилад таким чином, щоб він ді- ставав до місця підключення до електромережі (розетки).

Розміри вказано у мм.

3.1 Засоби установки

1 x планка під'єднання повітропроводу

1 x ø150 мм пластико- вий повітропровід

1 x ø120/150 мм пластиковий адаптер для повітропроводу

3 Установка приладу

Інформація, необхідна для підготовки місця установки витяжки, подана нижче.

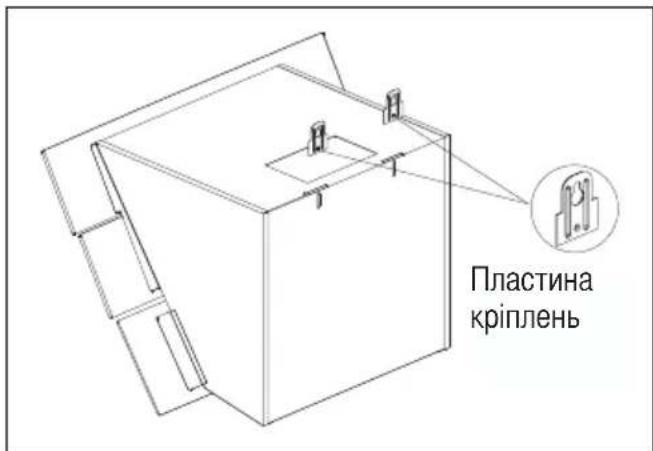

3.2 Установка витяжки на стіні

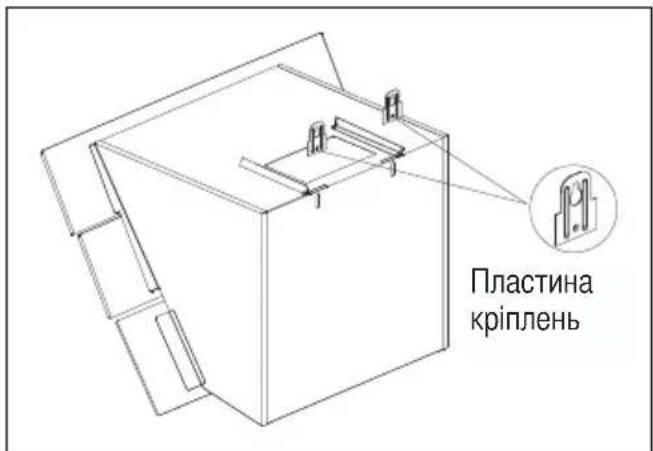

Щоб встановити витяжку на стіні, відкрутіть гвинти пластин кріплень на корпусі двигуна і потягніть пластини вверх. Після цього закрутіть гвинти пластин кріплень. (Рисунок За)

Пластина кріплень

(Рисунок 3а - 60)

Пластина кріплень

(Рисунок 3а - 90)

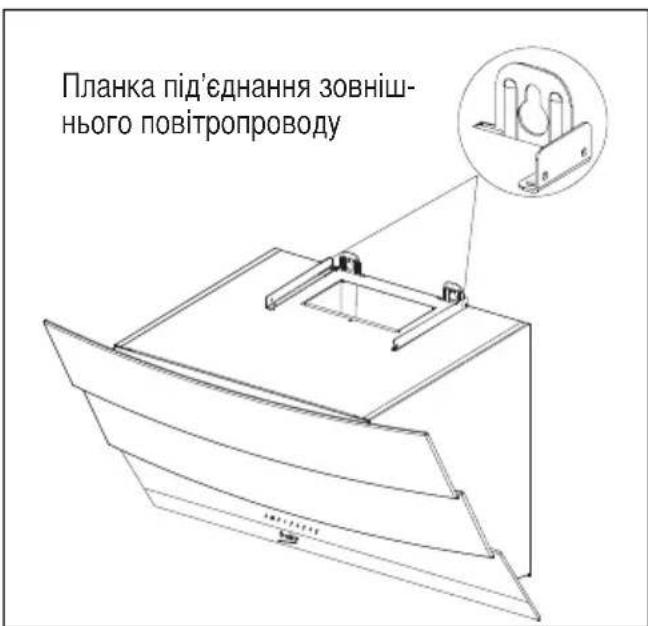

Планка під'єднання зовніш- нього повітропроводу

(Рисунок 3b - 60)

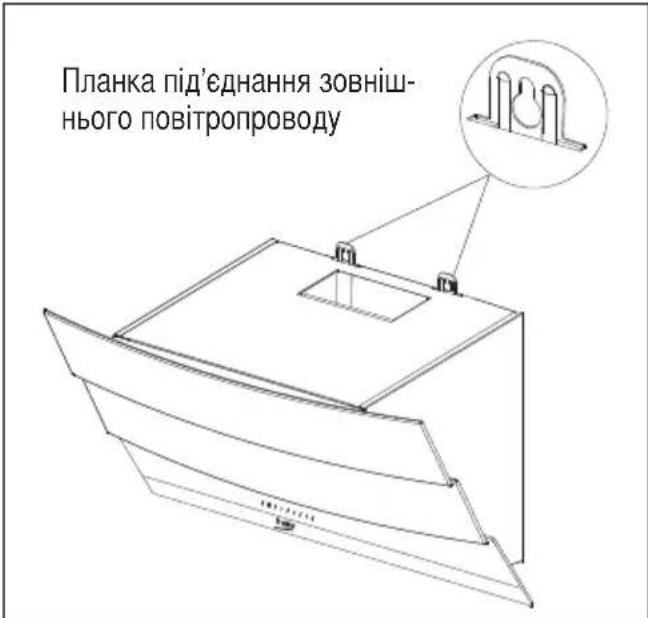

Планка під'єднання зовнішнього повітропроводу

(Рисунок 3b - 90)

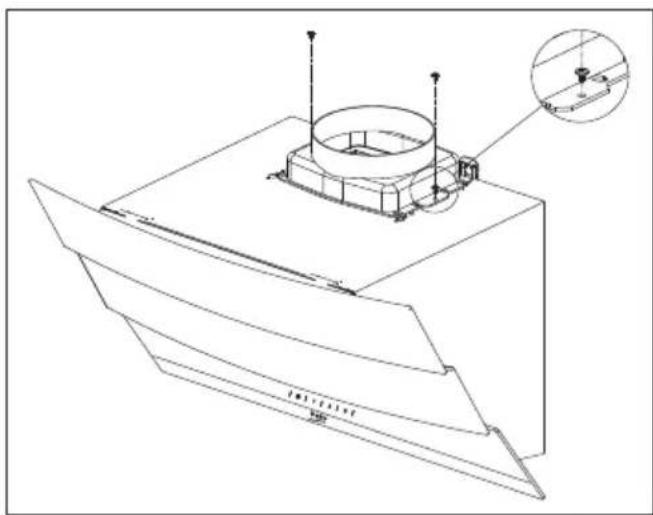

Зафіксуйте пластиковий адаптер (∅ 150 мм) повітропроводу на верхній частині корпусу за допомогою гвинтів 3,5 x 9,5, що включені до комплекту засобів для установки (Рисунок 4).

Якщо використовується повітропровід ∅ 120 мм, установіть адаптер (∅ 120 мм) повітропроводу на нього.

3 Установка приладу

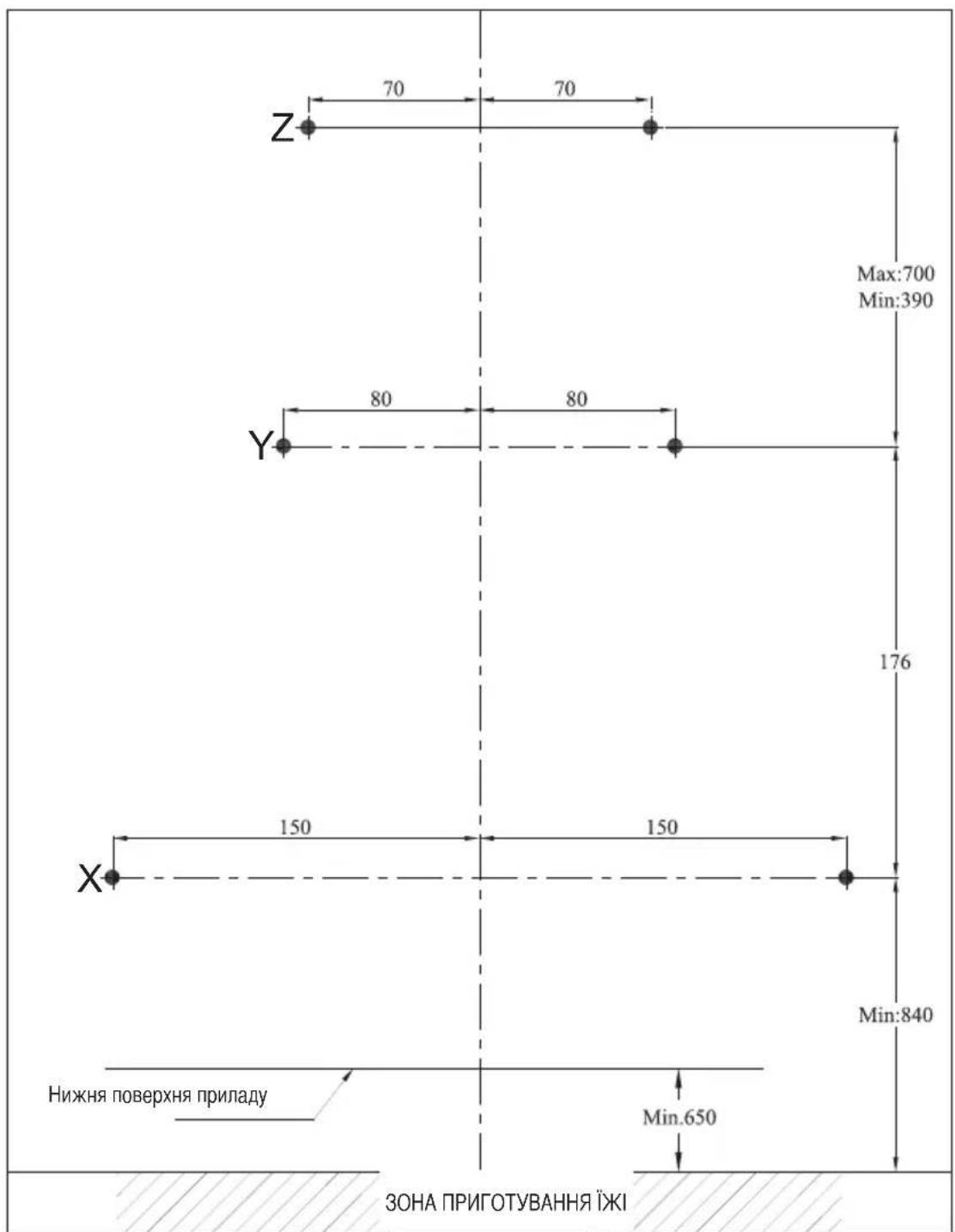

3.2.1 Свердління отворів для кріплень

Прикріпіть монтажний шаблон на місце установки витяжки. Висвердліть отвори у точках, позначених (X,Y) (Рисунок 5), за допомогою свердла ∅ 10 мм, а точки, позначені (Z) (Рисунок 5) за допомогою свердла ∅ 6 мм.

Ø 10 mm Ø 6 mm Пластикові дюбеля 10 мм Пластикові дюбеля 6 мм

Z 70 70 Max:700 Min:390 Y 80 80 176 150 150 X Min:840 Нижня поверхня приладу Min.650 ЗОНА ПРИГОТУВАННЯ ЇЖІ

(Рисунок 5)

3 Установка приладу

3.2.2 Забивання дюбелів молотком

Забийте молотком дюбеля ∅ 10 мм (X,Y) в отвори, висвердлені для підвісних гвинтів. Забийте молотком 2 x ∅ 6 мм дюбеля (Z) у отвори, висвердлені свердлом ∅ 6 мм, для планки під'єднання зовнішнього повітропроводу. (Рисунок 5)

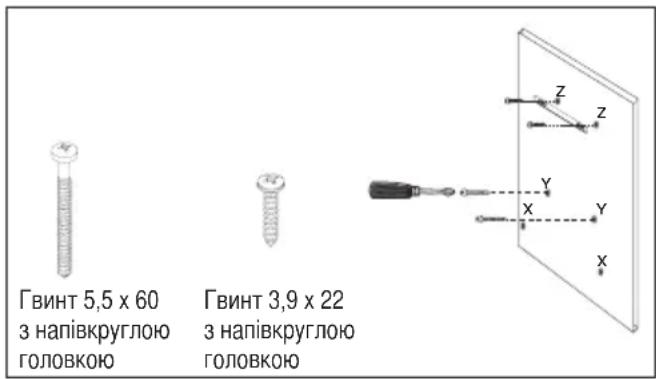

3.2.3 Установка підвісних гвинтів

Встановіть 5,5 x 60 підвісні гвинти у дюбе- лях ∅ 10 мм (Y), забитих у стіну. Між голов- кою гвинта і стіною має бути відстань 5 мм. (Рисунок 6)

Закріпіть планку під'єднання зовнішнього повітропроводу на дюбелях 6 мм (Z) за допомогою гвинтів ∅ 3,9 x 22. (Рисунок 6)

Гвинт 5,5 x 60 з напівкруглою головкою Гвинт 3,9 x 22 з напівкруглою головкою

3.2.4 Підвішування витяжки на стіні

• Підвісьте витяжку на гвинти, встановлені у отворах У.
• Відкрийте бічне вікно всмоктування, потягнувши його на себе. Встановіть гвинти 5,5 х 60 у отвори X, які знаходяться всередині, щоб закріпити прилад.

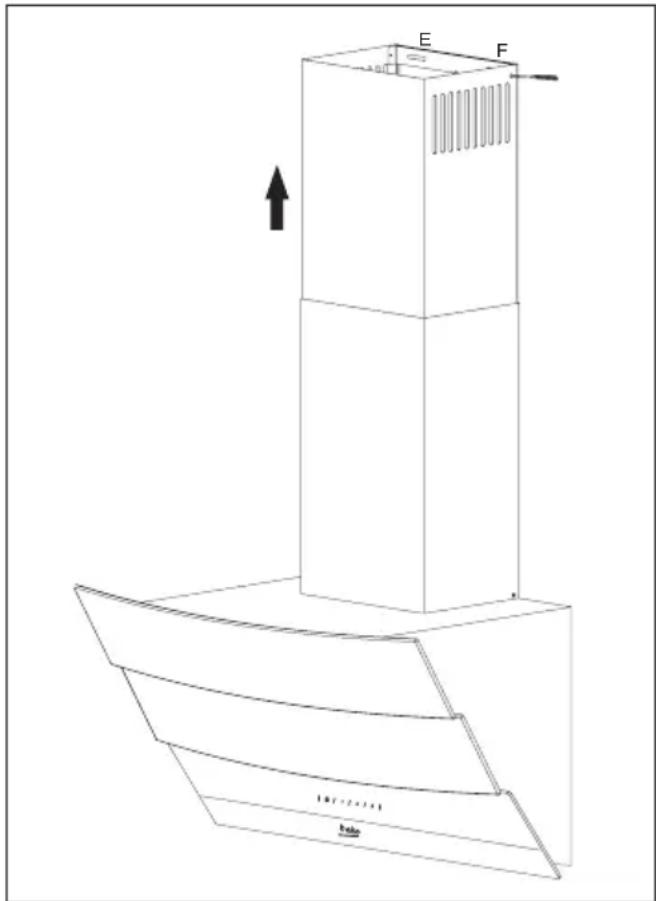

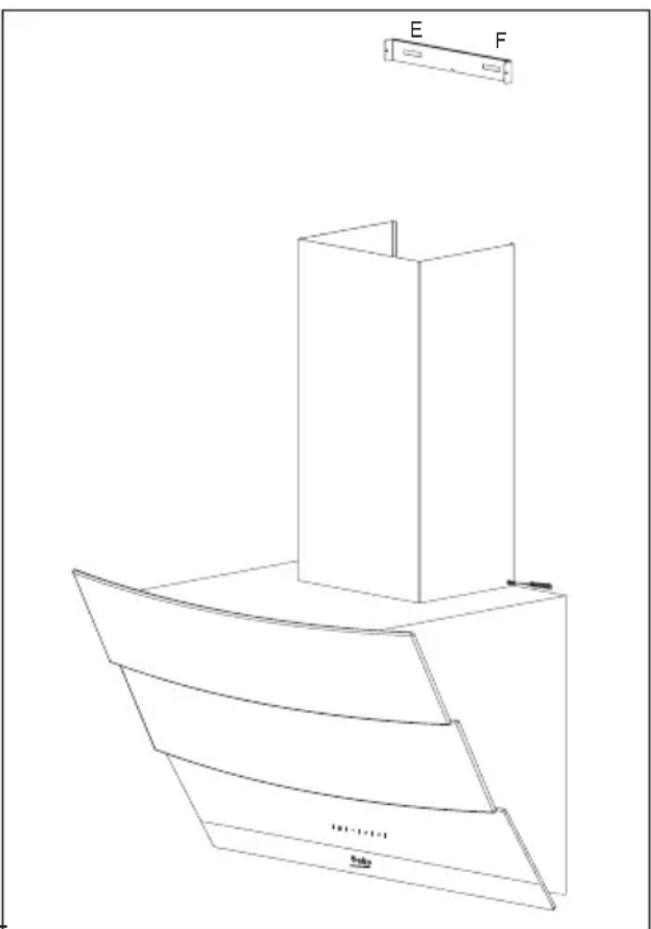

3.3 Установка повітропроводу витяжки

Під час виконання робіт з установки пристрій необхідно від'єднати від мережі електроживлення. Встановіть металеві пластини навколо корпусу.

Прикрутіть зовнішній повітропровід до планки під'єднання зовнішнього повітропроводу, яка знаходиться на корпусі двигуна. (Рисунок 3b/7)

Розсуньте і закріпіть зовнішні краї внутрішнього повітропровіду на пластині під'єднання повітропроводу, яка встановлена на стіні (Рисунок 8).

3.4.1 Використання витяжки із повітропроводом

• Пара видаляється із приміщення через трубу повітропровода, яка прикріплена до з'єднувальної головки витяжки.
• Діаметр труби повітропровода має дорів- нювати діаметру з'єднувального кільця. Щоб забезпечити належне виведення повітря з приміщення у горизонтальному напрямку, трубу необхідно злегка підняти вгору (приблизно на 10°).

3.4.2 Використання витяжки без повітропроводу

• Повітря фільтрується вугільним фільтром і повертається у приміщення. Вугільний фільтр використовується, якщо у будинку немає повітропроводу.
• Якщо витяжка використовуватиметься без повітропроводу, зніміть відвідні пристрої всередині адаптера повітропроводу.

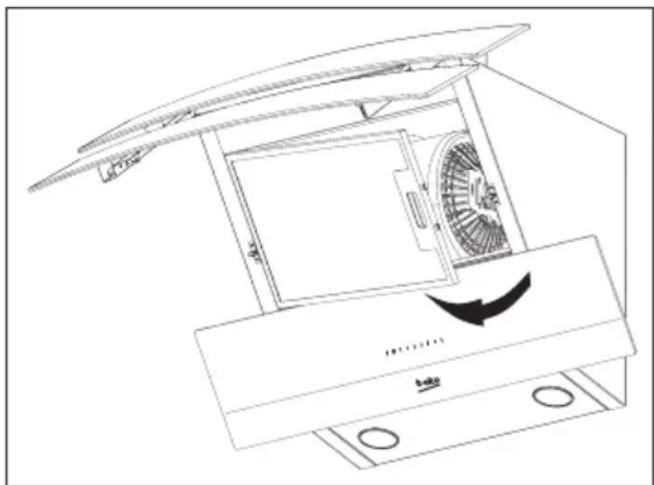

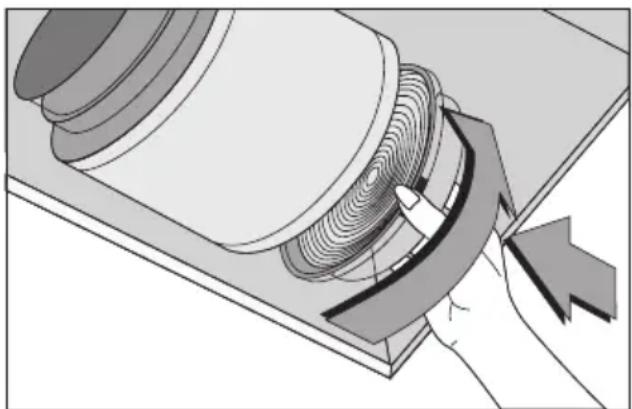

• Зніміть алюмінієвий фільтр. Щоб встановити вугільний фільтр, розмістіть його у пластикових деталях з обох сторін корпусу вентилятора і прикріпіть його до планок. Щоб зафіксувати фільтр, поверніть планки вліво або вправо.
  • Встановіть алюмінієвий фільтр.

3.5 Під'єднання повітропроводу:

Встановіть адаптер, який поставляється разом із витяжкою, у вентиляційному отворі, що знаходиться у верхній частині витяжки.

Придбайте трубу діаметром 120/150 мм.

Під'єднайте один кінець труби до адаптера, а інший – до повітропровода.

Переконайтеся, що ці два під'єднання достатньо надійні,

щоб не зміщувалися, коли витяжка працює на повній потужності. Перевірте, чи засувки у повітропроводі можуть функціонувати, якщо їх зафіксувати хомутом. Встановіть трубу під'єднання повітропроводу на адаптері.

Якщо ви прикріпите трубу під'єднання повітропроводу до адаптеру, всмоктування повітря не відбуватиметься, оскільки засувки, які перешкоджають зворотній циркуляції потоку повітря, залишаться закритими.

Не рекомендується під'єднувати витяжку до повітропроводів, які підключені до печей або витяжних шахт. Не під'єднуйте витяжку до таких повітропроводів.

3 Установка приладу

З'єднувальний трубопровід має бути якомога коротшим і мати якомога меншу кількість колін.

A: Випускна труба повітропровода
В: Засувки, що перешкоджають зворотній циркуляції потоку
С: Пластиковий повітропровід

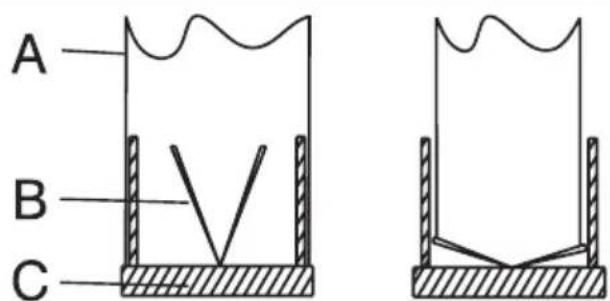

3.5.1 Система запобігання зворотній циркуляції потоку (N-RV)

Під час роботи витяжки засувки закриті з метою запобігання можливому потраплянню запахів і пилу ззовні у приміщення.

A B C

4 Експлуатація приладу

(A): Кнопка увімк./вимк. світла
(В): кнопка 1-го рівня
(C): кнопка 2-го рівня
(D): кнопка 3-го рівня

4.1 Трьохрівнева система цифрового електронного управління

(A) Кнопка увімк./вимк. світла: натиснувши на цю кнопку, можна увімкнути освітлення зони приготування їжі.

Кнопка (В): Натиснувши на цю кнопку, можна увімкнути витяжку на другому рівні швидкості.

Якщо ви ще раз натиснете на цю кнопку, щоб вимкнути прилад, індикація рівня швидкості на екрані зникне.

Кнопка (С): Натиснувши на цю кнопку, можна увімкнути витяжку на другому рівні швидкості.

Якщо ви ще раз натиснете на цю кнопку, щоб вимкнути прилад, індикація рівня швидкості на екрані зникне.

Кнопка (D): натиснувши на цю кнопку, можна увімкнути витяжку на третьому рівні швидкості.

Якщо ви ще раз натиснете на цю кнопку, щоб вимкнути прилад, індикація рівня швидкості на екрані зникне.

Автоматична зупинка через 15 хв.:

цей прилад оснащений функцією

«Автоматична зупинка», яка дозволяє прові- трювати приміщення протягом додаткового часу з метою видалення неприємних запахів і випарів після приготування їжі. Прилад зупиняється автоматично по закінченню певного проміжку часу.

Щоб увімкнути функцію «Автоматична зупинка», натисніть будь-яку кнопку рівня швидкості (В, С, Д) на панелі та утримуйте її 2 секунди. Увімкнеться таймер на 15 хвилин.

Якщо натиснути ту саму кнопку рівня швидкості, коли увімкнена функція «Автоматична зупинка», то ця функція вимкнеться, а прилад зупиниться.

Якщо обрати інший рівень швидкості, то ця функція вимкнеться.

Якщо потрібна автоматична зупинка приладу, потрібно ще раз вимкнути функцію «Автоматична зупинка».

4 Експлуатація приладу

Періодична очистка металевих фільтрів:

фільтри слід очищувати приблизно кожні 60 годин роботи або кожні 4 тижні, залежно від частоти використання.

4.2 Енергоефективна експлуатація:

- під час використання витяжки, регулюйте рівень швидкості, залежно від інтенсивності запахів та випарів, щоб запобігти надмірному споживанню енергії.

- За звичайних умов, встановлюйте низьку швидкість (1-2), і збільшуйте її (3), якщо рівень запахів та випарів стає більш інтенсивним.

- Лампи на витяжці призначені для освітлення зони приготування їжі.

Використання їх з метою освітлення навколишньої зони або кухні призведе до нецільового енергоспоживання та недостатнього рівня світла.

4.3 Експлуатація витяжки:

- Витяжка оснащена двигуном, що має різні налаштування швидкості.

- Для кращої роботи приладу за нормальних умов рекомендується використовувати низькі швидкості, і високі, якщо рівень запахів та випарів стає більш інтенсивним.

- Витяжка вмикається, якщо натиснути кнопку необхідного рівня швидкості (В, С, Д).

- Освітлення зони приготування їжі вмикається з допомогою кнопки підсвічування. (A)

5 Очищення і технічне обслуговування

Перед очищенням і технічним обслуговуванням від'єднайте прилад від мережі електроживлення або вимкніть головний вимикач, або відкрутіть запобіжник, який здійснює електроживлення витяжки.

5.1 Алюмінієвий фільтр

Цей фільтр вловлює частки олії у повітрі. За нормальних умов експлуатації рекомендується очищувати цей фільтр щомісяця. Для цього спочатку необхідно зняти алюмінієві фільтри. Промийте фільтри рідким миючим засобом і сполосніть їх чистою водою. Після цього дозвольте фільтрам висохнути і встановіть їх на місце. Алюмінієві фільтри можуть втратити колір внаслідок миття. Це нормально, фільтр, у такому випадку, змінювати не потрібно.

5.1.1 Зняття алюмінієвих фільтрів

1. Посуньте вперед фіксатор алюмінієвого фільтра.
2. Після цього злегка опустіть його і потягніть вперед. У іншому випадку ви можете погнути фільтр. (Рисунок 10) Після миття і висушування фільтра встановіть його на місце, виконуючи вищевказані кроки у зворотному порядку.

Миття алюмінієвих фільтрів можна здійснювати у посудомийній машині.

Вугільний фільтр (використання без повітропроводу)

Цей фільтр видаляє запахи приготування їжі. Якщо немає можливості використовувати повітропровід, фільтр очищує повітря, яке повертається назад у кухню. З часом вугільний фільтр приладу може засмітитися в залежності від частоти використання витяжки, способу приготування їжі і частоти очищення алюмінієвих фільтрів.

Увага!

Мити вугільний фільтр заборонено.

Придбати вугільні фільтри можна у представників авторизованого сервісного центру Веко.

5.2.1 Заміна вугільного фільтра

• Зніміть алюмінієві фільтри. (Рисунок 10)
• Щоб зняти вугільний фільтр поверніть планки проти годинникової стрілки і зніміть фільтр. (Рисунок 11)
  • Встановіть новий вугільний фільтр.
  • Встановіть алюмінієві фільтри.

5 Очищення і технічне обслуговування

Фільтри, що усувають запах, містять деревне вугілля (активне вугілля).

Заміну таких фільтрів необхідно виконувати кожні 6 місяців.

Не залежно від того, використовуються вугільні фільтри чи ні, алюмінієві фільтри мають завжди бути встановлені.

Не використовуйте прилад без алюмінієвих фільтрів. Використання вугільних фільтрів зменшить потужність всмоктування приладу.

5.3 Очищення

Очищення витяжки необхідно здійснювати відразу ж після смаження.

Для очищення зовнішньої поверхні витяжки використовуйте м'яку тканину, змочену рідким миючим засобом.

Не використовуйте абразивні матеріали та матеріали, які можуть подряпати поверхню витяжки.

У разі використання наявних у продажу миючих засобів, які підходять для зняття стійкого жиру, забруднення тощо, дотримуйтесь вказівок з використання такого миючого засобу. Що б не подряпати матовий сталевий корпус приладу, витирайте витяжку у тому напрямку, у якому нанесено матове покриття.

Щоб зберегти якість поверхні витяжки, не використовуйте миючі засоби, які містять соляну кислоту, відбілюючі речовини або абразивні порошки. Для поверхонь із нержавіючої сталі використовуйте тканину, змочену у мильній воді, або спеціальні спреї для очищення нержавіючої сталі. Зніміть захисну фольгу з приладу.

Увага!

Недотримання інструкцій з очищення і заміни фільтрів витяжки може призвести до виникнення пожежі.

Під час транспортування приладу:

- Зберігайте оригінальну упаковку приладу. Транспортування приладу необхідно здійснювати у оригінальній упаковці та дотримуючись транспортного маркування на оригінальній упаковці.

Якщо оригінальна упаковка не збереглася:

- Не розміщуйте на витяжці будь-які предмети.

- Захистіть зовнішню поверхню витяжку від ударів.

- Упакуйте прилад таким чином, щоб він не пошкодився під час транспортування.

5.4 Заміна ламп

Від'єднайте витяжку від мережі електроживлення.

Цей прилад оснащений світлодіодними лампами 3 Вт.

Щоб замінити світлодіодну лампу, натисніть на неї у напрямку вниз на задній частині патрону. Після цього покрутіть лампу проти годинникової стрілки на 1/4 оберту і зніміть її.

Щоб встановити нову лампу, виконайте вищевказані дії у зворотному порядку.

придбати лампи можна у представників авторизованого сервісного центру.
