Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	60 x 50 x 70 cm
Débit d'air maximum	600 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Filtration	Filtres à graisse en aluminium, lavables
Éclairage	LED
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique A
Niveau sonore	Max 65 dB
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surchauffes, conformité aux normes de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - HNS61320X BEKO

Comment nettoyer les filtres de la hotte BEKO HNS61320X ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Vous pouvez les laver à l'eau chaude savonneuse ou les placer dans le lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout semble en ordre et qu'elle ne s'allume toujours pas, contactez le service après-vente.

La hotte émet des bruits inhabituels, que faire ?

Des bruits peuvent provenir de filtres encrassés ou d'objets bloqués dans le ventilateur. Vérifiez et nettoyez les filtres et assurez-vous qu'aucun objet n'entrave le fonctionnement du ventilateur.

Comment régler la vitesse de la hotte ?

La hotte BEKO HNS61320X dispose d'un panneau de contrôle avec plusieurs vitesses. Appuyez sur le bouton correspondant à la vitesse souhaitée pour l'ajuster.

Quelle est la durée de vie des ampoules de la hotte ?

La durée de vie des ampoules dépend de leur utilisation. En général, les ampoules LED durent entre 15 000 et 25 000 heures. Si une ampoule grille, remplacez-la par une ampoule compatible.

Comment installer la hotte BEKO HNS61320X ?

Pour installer la hotte, suivez le manuel d'installation inclus. Assurez-vous de la fixer solidement au mur et de la raccorder au conduit d'évacuation si nécessaire.

Est-ce que la hotte peut être utilisée sans évacuation ?

Oui, la hotte BEKO HNS61320X peut fonctionner en mode recyclage avec des filtres à charbon. Assurez-vous de les installer correctement si vous optez pour ce mode.

Comment savoir quand il faut remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 3 à 6 mois, selon l'utilisation de la hotte. Si vous remarquez une diminution de l'efficacité de la hotte, il est peut-être temps de le remplacer.

MODE D'EMPLOI HNS61320X BEKO

Informations importantes et conseils utiles concernant l’utilisation de l’appareil.

AVERTISSEMENT: Avertissement sur les situations

dangereuses concernant la sécurité des biens et des personnes.

AVERTISSEMENT: Avertissement contre le risque

AVERTISSEMENT: Avertissement contre le risque

d’électrocution. Classe de protection contre les chocs électriques.

PAPIERRECYCLÉ ETRECYCLABLE30 / FR

Hotte / Manuel d’utilisation

1.1 Consignes générales de

sécurité Consignes de sécurité importan- tes - Lire attentivement et con- server pour référence ultérieure Cette section contient les con- signes de sécurité qui aident à se prémunir contre les risqu- es d’incendie, d’électrocution, d’exposition aux fuites d’énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructi- ons entraînera l’annulation de to- ute garantie.

• Les produits Beko sont confor- mes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l’appareil ou son câble d’alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des servi- ces habilités afin de prévenir tout danger. Des réparations défectueuses et non professi- onnelles peuvent être sources de danger et de risque pour l’utilisateur.

• Cet appareil est conçu pour un usage domestique et des utilisa- tions similaires comme : – dans les coins cuisine du personnel dans les maga- sins, bureaux, et autres envi- ronnements de travail ; – les fermes – Par les clients des hôtels et aut- res types d’environnements résidentiels ; – et dans les chambres d’hôte.

• Utiliser l’appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

• Le fabricant n’est pas respon- sable des dommages résultant d’une mauvaise installation ou d’une mauvaise utilisation du produit.

• Cet appareil peut être utilisé par des enfants de 8 ans minimum, des personnes à capacités physiques, sensorielles ou men- tales réduites et des personnes manquant d’expérience ou de connaissances suffisantes en la matière, à condition qu’elles

Instructions importantes en matière de sécurité et d’environnementHotte / Manuel d’utilisation 31 / FR aient été préparées à un mani- ement sécurisé de l’appareil et qu’elles aient pleinement cons- cience des risques encourus.

• Les enfants n’ont pas le droit de jouer avec l’appareil. Le netto- yage et l’entretien de l’appareil ne doivent pas être effectués par des enfants laissés sans surve- illance.

• La distance minimale entre la surface d’appui des récipients de cuisson sur la plaque de cu- isson et la partie la plus basse de votre produit doit être d’au moins 65 cm.

• Si des instructions relatives à l’installation de la plaque à gaz exigent plus de distance, prenez- les en compte.

• S’assurer que la source d’alimentation électrique est conforme aux informati- ons spécifiées sur la plaque signalétique de l’appareil.

• Ne jamais utiliser l’appareil si le câble d’alimentation ou l’appareil lui-même est endommagé.

• Pour éviter d’endommager le câble d’alimentation, éviter de l’aplatir, de le plier ou même de le frotter contre des bords coupants. Éloigner le câble d’alimentation de toute surface brûlante et des flammes.

• Utilisez l’appareil uniquement avec une prise de terre.

AVERTISSEMENT: Ne branc-

hez pas l’appareil sur le secteur avant la fin de l’installation.

• Placer l’appareil de sorte que la prise soit toujours accessible.

• Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et risqueraient donc de provoquer des brûlures aux mains.

• Respectez la réglementation des autorités compétentes en matière d’évacuation de l’air évacué (cette mise en garde ne s’applique pas à l’utilisation sans conduit).

• Faites fonctionner votre appareil après avoir posé une casse- role, une poêle, etc. sur la pla- que de cuisson. Autrement, la

Instructions importantes en matière de sécurité et d’environnement32 / FR Hotte / Manuel d’utilisation température élevée peut provo- quer la déformation de certaines pièces de votre produit.

• Éteignez la plaque de cuisson avant d’en retirer la casserole, la poêle, etc.

• Ne laissez pas d’huile chaude sur la plaque de cuisson. Les casseroles contenant de l’huile chaude peuvent s’enflammer.

• Faites attention à vos rideaux et à vos couvertures, car l’huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.

• Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.

• Le produit doit être nettoyé conformément au manuel d’utilisation. Si le nettoyage n’a pas été effectué conformément au manuel d’utilisation, il peut y avoir un risque d’incendie.

• N’utilisez pas de matériaux filt- rants ignifuges à la place des filtres actuels.

• Utilisez uniquement des pièces d’origine ou pièces recommandées par le fabricant.

• N’utilisez jamais l’appareil sans le filtre et ne retirez pas les filtres lorsque l’appareil est en marche.

• En cas d’apparition d’une flamme, éteignez votre produit et vos appareils de cuisson.

• En cas d’apparition d’une flamme, couvrez la flamme et n’utilisez jamais d’eau pour l’éteindre.

• Débranchez l’appareil avant chaque nettoyage et lorsque l’appareil n’est pas en cours d’utilisation.

• La pression négative dans l’environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la table de cuisson électrique et les appa- reils fonctionnant avec un autre type d’énergie que l’électricité fonctionnent simultanément.

• Dans l’environnement dans le- quel l’appareil est utilisé, les gaz résiduaires des appareils foncti- onnant au fioul ou au gaz, tels

Instructions importantes en matière de sécurité et d’environnementHotte / Manuel d’utilisation 33 / FR que le chauffage de la pièce, doivent être totalement isolés ou l’appareil doit être de type étanche.

• Pour le raccordement du conduit, utilisez des tuyaux d’un diamètre de 120 ou 150 mm. Le raccor- dement du tuyau doit être aussi court que possible et avoir le mi- nimum de coudes que possible.

• Risque d’étranglement ! Conser- vez tous les emballages hors de portée des enfants. ATTENTION: Les pièces acces- sibles peuvent devenir chaudes lorsqu’elles sont utilisées avec des appareils de cuisson.

• Ne connectez pas la prise du produit aux canaux d’air qui con- tiennent d’autres fumées.

• La ventilation de la pièce peut être insuffisante lorsque la hotte de la table de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d’autres combustibles (ceci peut ne pas s’appliquer aux appareils qui rejettent unique- ment l’air dans la pièce).

• Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.

• Ne brûlez rien sous votre produit.

AVERTISSEMENT: Retirez les

films protecteurs avant d’installer la hotte.

• Ne laissez jamais des grandes flammes nues sous la hotte lors- qu’elle est en fonctionnement.

• Gardez les friteuses en per- manence sous surveillance pendant l’utilisation : de l’huile surchauffée peut prendre feu.

• Les pièces détachées d’origine sont disponibles pendant 12 ans, à compter de la date d’achat du produit.

1.2 Conformité avec la Directive

DEEE et Mise au rebut des appareils usagés : Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE). Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et

Instructions importantes en matière de sécurité et d’environnement34 / FR Hotte / Manuel d’utilisation électroniques. Pour trouver ces systèmes de col- lecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le pro- duit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L’élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine.

1.3 Conformité avec la directive

RoHS L’appareil que vous avez acheté est conforme à la Directive RoHS de l’UE (2011/65/UE). Il ne con- tient pas de matières dangereuses et interdites spécifiées dans la directive.

1.4 Informations concernant

l’emballage Les matériaux d’emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protec- tion de l’environnement. Ne jetez pas les matériaux d’emballage avec les déchets domestiques et aut- res déchets. Déposez-les dans l’un des points de collecte de matériaux d’emballage prévus par l’autorité locale.

Instructions importantes en matière de sécurité et d’environnementHotte / Manuel d’utilisation 35 / FR

4. Contrôle de l'éclairage

2.2 Données techniques

Modèle HNS61320X Tension d'alimentation 220-240V ~ 50 Hz Puissance des lampes 2 x 4 W Puissance du moteur 2 x 115 W Débit d'air - 3 Niveau 380 m³/h Moteur de classe d›isolation Classe F Classe d'isolation Classe II 1234536 / FR Hotte / Manuel d’utilisation 3 Utilisation de l'appareil

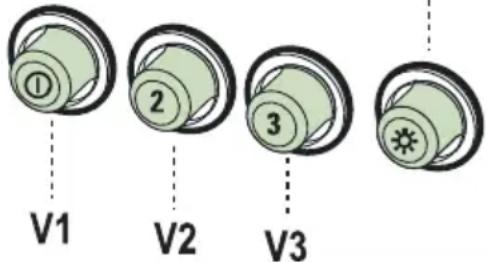

3.1 Panneau de commande

V1: Vitesses Met le moteur en marche à la première vitesse. Éteint le moteur. V2: Vitesses Met le moteur en marche à la vitesse deux. V3: Vitesses Met le moteur en marche à la vitesse trois. L: Lumières Allume et éteint l’éclairage.

• La hotte aspirante a été conçue exclusivement pour un usage domestique afin d’éliminer les odeurs de cuisine.

• N’utilisez jamais la cagoule à d’autres fins que celles pour lesquelles elle a été conçue.

• Ne laissez jamais de grandes flammes nues sous le capot lorsqu’il est en fonctionnement.

• Réglez l’intensité de la flamme pour la diriger uniquement sur le fond de la casserole, en ve- illant à ce qu’elle n’engloutisse pas les parois.

• Les friteuses doivent être surveillées en per- manence pendant leur utilisation : une huile surchauffée peut s’enflammer.

3.2 Fonctionnement efficace en

termes d’économies d’énergie Utilisation

• Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l’intensité de la vapeur et de l’odeur afin d’économiser de l’énergie.

• Utilisez les vitesses basses (1-2) dans des con- ditions normales, et les vitesses élevées (3) pour les odeurs et vapeurs intenses.

• Les lampes situées sur la hotte sont destinées à l’éclairage de la zone de cuisson.

• L’utilisation de ces lampes pour l’éclairage de la pièce entraîne une consommation d’énergie inutile et un éclairage insuffisant.

• Pour que votre appareil consomme moins d’énergie, faites-le fonctionner à basse vitesse.

• Votre appareil réduit la consommation d’énergie et fonctionne plus efficacement lorsque vous l’alimentez suffisamment en air.

• Configurez votre appareil pour un niveau de pu- issance d’aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d’une vapeur dense. Vous réduisez donc la consommation d’énergie de votre appa- reil en l’utilisant pendant une durée plus courte, puisqu’il est suffisamment alimenté en air.

• Configurez votre appareil pour un niveau de pu- issance d’aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d’une vapeur dense. Vous réduisez donc la consommation d’énergie de votre appa- reil en l’utilisant pendant une durée plus courte, puisqu’il est suffisamment alimenté en air.

3.3 Instructions d’utilisation

• Votre appareil contient un moteur qui a des vi- tesses différentes.

• Pour de meilleures performances, nous recom- mandons d’utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas fortes odeurs et de vapeur intense.

• Vous pouvez démarrer votre appareil en ap- puyant sur le bouton de réglage de la vitesse souhaitée. (V1, V2, V3)

• Vous pouvez éclairer la zone de cuisson en ap- puyant sur la lampe (L).Hotte / Manuel d’utilisation37 / FR 3 Utilisation de l'appareil

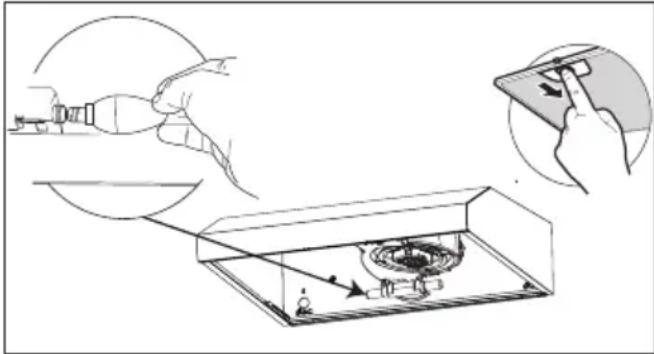

3.4 Remplacement des lampes

• Avant de remplacer les ampo-ules, débranchez l'alimentation électrique de la hotte. • Ne touchez pas les ampoules lors-qu’elles sont chaudes. • Faites attention à ne pas toucher l’ampoule remplacée directement avec les mains. Vous pouvez vous procurer des lampes auprès d'agents de service agréés.AmpouleAbsorption 4 WCulot E14Voltage 220 – 240Code ILCOS DRBB/F-4-220-240-E14-35/100Dimensions 37x100 mmFlux lumineux 400 lmTempérature de cou-leur corrélée3000 KCe produit contient une source lumineuse de clas-se d’efficacité énergétique “F”.

3.5 Opération avec raccordement

• La vapeur est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte. • Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10º) afin que l’air puisse sortir facilement de la pièce.

3.6 Fonctionnement sans

raccordement au réseau d’évacuation des fumées

• L’air est filtré par le filtre à char-bon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu’il est impossible d’utiliser un conduit de fumée dans la maison.
• En cas d’utilisation sans conduit, retirez les ra- bats à l’intérieur de l’adaptateur de conduit. • Retirez le filtre à huile. Pour installer le filtre à charbon, fixez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. Resserrez-le en tournant à droite ou à gauche. • Remplacez le filtre à huile en aluminium.38 / FRHotte / Manuel d’utilisation 4 Nettoyage et entretien Cet appareil doit être régulièrement nettoyé et entre-tenu. S’il n’est pas nettoyé, sa durée de vie utile peut être compromise. Pour le nettoyage et l’entretien, su-ivez les instructions contenues dans le manuel. Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou éteignez l'interrupteur.Le non-respect des consignes de nettoyage de cet appareil et de remplacement de ses filtres vous expose à un risque d’incendie. Il est donc recommandé de respecter les consignes de ce manuel. Le fab-ricant décline toute responsabilité en cas de dommages au moteur ou d’incendie résultant d’une utilisation inappropriée de l’appareil.Nettoyer en utilisant uniquement un chiffon humidifié avec un détergent liquide neutre. Ne nettoyez pas avec des outils ou des instruments. N'utilisez pas de produits abrasifs. N'utilisez pas d'alcool.

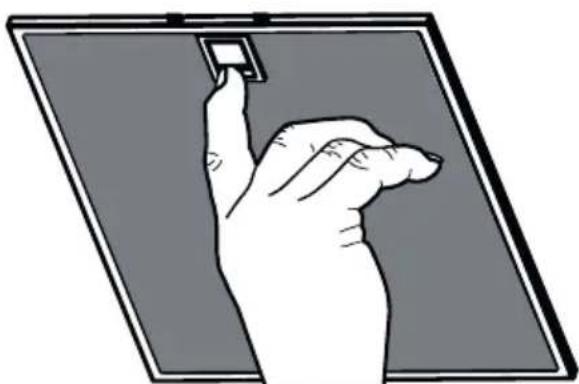

4.1 Nettoyage du filtre à graisse

Ce filtre capte les particules d'huile présentes dans l'air. Il vous est recommandé de nettoyer votre filt-re tous les mois dans des conditions normales d'utilisation. Pour ce faire, il faut d'abord retirer les filtres à graisse. Lavez les filtres avec un détergent liquide et rincez-les à l'eau, puis remettez-les en place une fois qu'ils sont secs. Les filtres à graisse peuvent se décolorer au lavage ; c'est normal et vous n'avez pas besoin de changer votre filtre. Vous pouvez laver le filtre dans le lave-vaisselle ATTENTION: En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

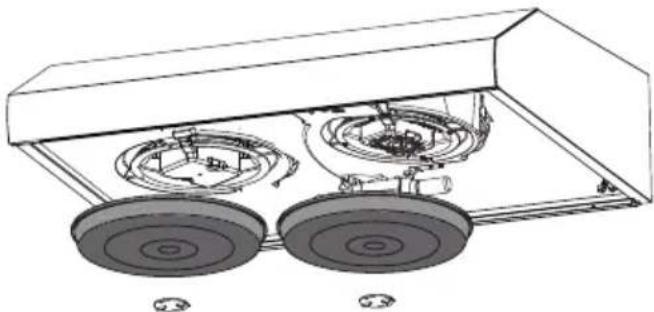

4.2 Remplacement du filtre à

carbone (mode de circulation de l'air) La hotte peut être équipée d'un filtre à charbon actif. Le filtre à charbon est appliqué uniquement dans le cas où la hotte n'est pas reliée au conduit de ventilation. Dans tous les cas, il est nécessaire de remplacer le filtre à charbon au moins tous les trois mois. AVERTISSEMENT: • Le filtre à charbon n'est jamais lavé. • Remplacez les filtres à charbon une fois tous les 3 mois. • Le filtre à charbon est disponible auprès des services autorisés.Hotte / Manuel d’utilisation39 / FR 5 Mise en place de l'appareil

AVERTISSEMENT: Veuillez lire les instructions de sécurité avant de vous installer.

ATTENTION: Si l’installation n’est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, cela peut entraîner un choc électrique. REMARQUE: Veuillez vous référer à la page 114 pour le guide d'installation

5.1 Position de l’appareil

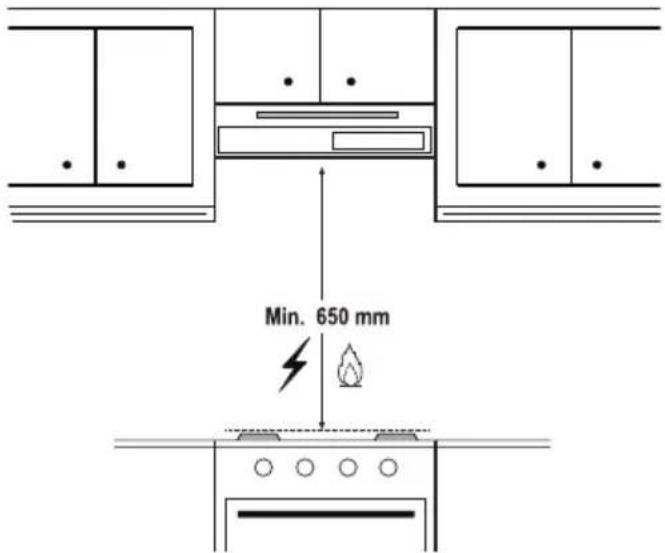

• La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette dis-tance doit être de 65 cm. • La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz, à partir de la surface du verre pour les cuisinières électriques.

• Si vous n’avez pas l’intention d’utiliser l’appareil pendant une longue période, conservez-le soig-neusement. • Veillez également à ce que l’appareil soit débranché, refroidi et entièrement sec. • Conservez l’appareil dans un endroit frais et sec. • Tenez l’appareil hors de portée des enfants.40 / FR Hotte / Manuel d’utilisation 5 Mise en place de l'appareil 6 Dépannage Dépannage Problème Solution L'appareil ne fonctionne pas. Vérifiez le fusible. Il se peut que votre fusible soit coupé ; remettez-le en marche. L'appareil ne fonctionne pas. Vérifiez le branchement. La tension du secteur doit être comprise entre 220 et 240 V. L'appareil ne fonctionne pas. Vérifiez le branchement. Vérifiez si les autres appareils de votre cuisine fonctionnent ou pas. L’ampoule ne fonctionne pas. Vérifiez le branchement. La tension du secteur doit être comprise entre 220 et 240 V. L’ampoule ne fonctionne pas. Vérifiez l’interrupteur de l’ampoule. L'interrupteur de l’ampoule doit être en position « Allumé ». L’ampoule ne fonctionne pas. Vérifiez les ampoules. Les ampoules de l’appareil ne doivent pas être défectueuses. L'appareil n’aspire pas l’air correctement. Vérifiez le filtre en aluminium. L’aluminium du filtre doit être nettoyé au moins une fois par mois en conditions d'utilisation normales. L'appareil n’aspire pas l’air correctement. Vérifiez l’évent d'aération. L’évent d'aération doit être en position « Marche ». L'appareil n’aspire pas l’air correctement. Vérifiez le filtre à charbon. Pour les appareils dotés d’un filtre à charbon, celui-ci doit normalement être remplacé tous les 3 mois.

5.3 Manipulation et transport

• Lors de la manipulation et du transport, trans- portez l’appareil dans son emballage d’origine.

• L’emballage de l’appareil le protège des dom- mages physiques.
