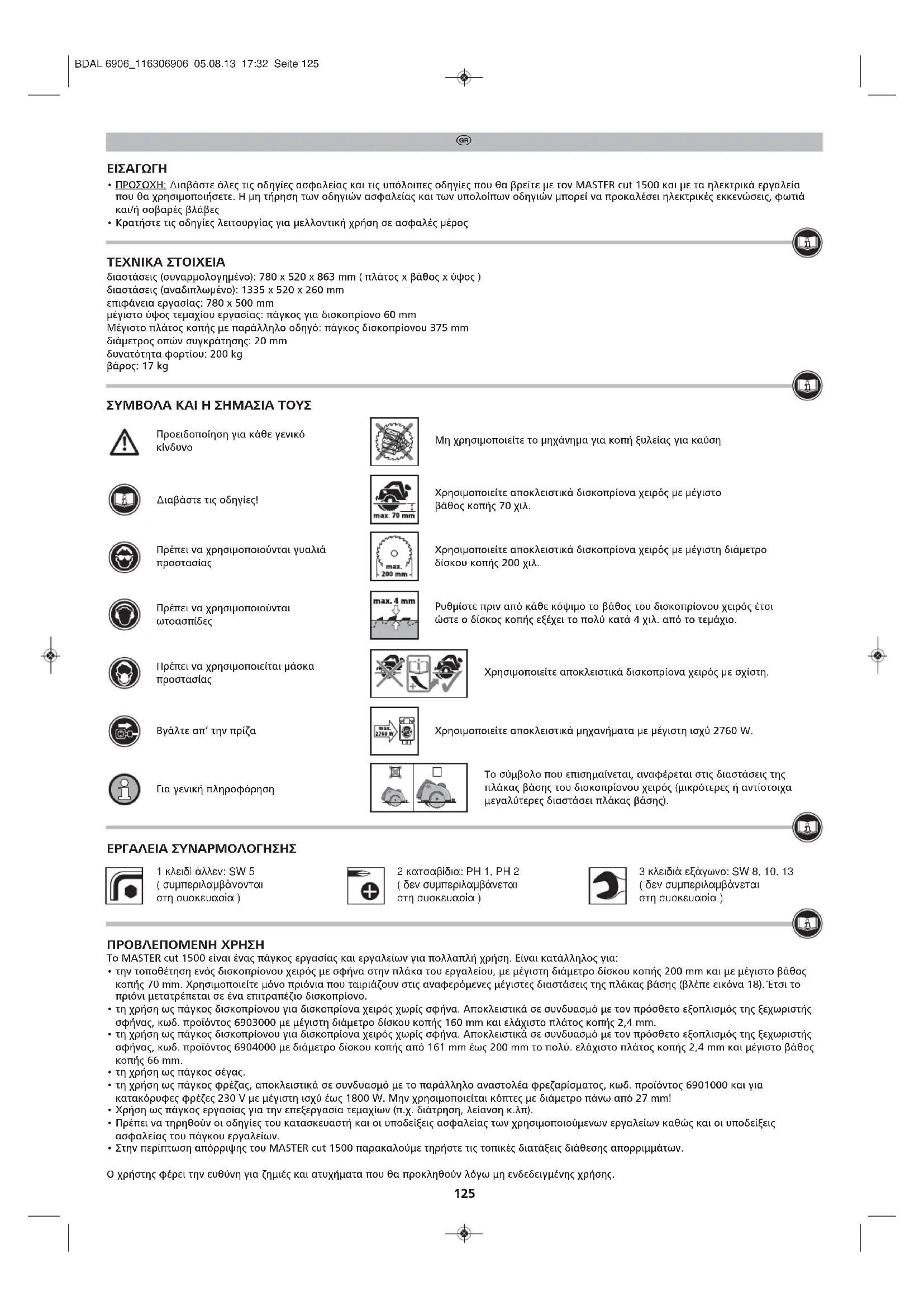

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 6906612 WOLFCRAFT

• ΠΡΟΣΟΧΗ: ∆ιαβάστε όλες τις οδηγίες ασφαλείας και τις υπόλοιπες οδηγίες που θα βρείτε µε τον MASTER cut 1500 και µε τα ηλεκτρικά εργαλεία που θα χρησιµοποιήσετε. Η µη τήρηση των οδηγιών ασφαλείας και των υπολοίπων οδηγιών µπορεί να προκαλέσει ηλεκτρικές εκκενώσεις, φωτιά και/ή σοβαρές βλάβες

• Κρατήστε τις οδηγίες λειτουργίας για µελλοντική χρήση σε ασφαλές µέρος ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ διαστάσεις (συναρµολογηµένο): 780 x 520 x 863 mm ( πλάτος x βάθος x ύψος ) διαστάσεις (αναδιπλωµένο): 1335 x 520 x 260 mm επιφάνεια εργασίας: 780 x 500 mm µέγιστο ύψος τεµαχίου εργασίας: πάγκος για δισκοπρίονο 60 mm Μέγιστο πλάτος κοπής ε παράλληλο οδηγό: πάγκος δισκοπρίονου 375 mm διάµετρος οπών συγκράτησης: 20 mm δυνατότητα φορτίου: 200 kg βάρος: 17 kg

ΣΥΜΒΟΛΑ ΚΑΙ Η ΣΗΜΑΣΙΑ ΤΟΥΣ Μη χρησιµοποιείτε το µηχάνηµα για κοπή ξυλείας για καύση Χρησιµοποιείτε αποκλειστικά δισκοπρίονα χειρός µε µέγιστο βάθος κοπής 70 χιλ. Χρησιµοποιείτε αποκλειστικά δισκοπρίονα χειρός µε µέγιστη διάµετρο δίσκου κοπής 200 χιλ. Ρυθµίστε πριν από κάθε κόψιµο το βάθος του δισκοπρίονου χειρός έτσι ώστε ο δίσκος κοπής εξέχει το πολύ κατά 4 χιλ. από το τεµάχιο. Το σύβολο που επισηαίνεται, αναφέρεται στις διαστάσεις της πλάκας βάσης του δισκοπρίονου χειρός (ικρότερες ή αντίστοιχα εγαλύτερες διαστάσει πλάκας βάσης). Χρησιµοποιείτε αποκλειστικά δισκοπρίονα χειρός µε σχίστη. Προειδοποίηση για κάθε γενικό

∆ιαβάστε τις οδηγίες! Πρέπει να χρησιµοποιούνται γυαλιά

Πρέπει να χρησιµοποιούνται

Βγάλτε απ’ την πρίζα Για γενική πληροφόρηση Πρέπει να χρησιµοποιείται µάσκα

ΕΡΓΑΛΕΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ 1 κλειδί άλλεν: SW 5 ( συμπεριλαμβάνονται στη συσκευασία ) 2 κατσαβίδια: PH 1, PH 2 ( δεν συμπεριλαμβάνεται στη συσκευασία ) 3 κλειδιά εξάγωνο: SW 8, 10, 13 ( δεν συμπεριλαμβάνεται στη συσκευασία ) ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Το MASTER cut 1500 είναι ένας πάγκος εργασίας και εργαλείων για πολλαπλή χρήση. Είναι κατάλληλος για:

• την τοποθέτηση ενός δισκοπρίονου χειρός ε σφήνα στην πλάκα του εργαλείου, ε έγιστη διάετρο δίσκου κοπής 200 mm και ε έγιστο βάθος κοπής 70 mm. Χρησιοποιείτε όνο πριόνια που ταιριάζουν στις αναφερόενες έγιστες διαστάσεις της πλάκας βάσης (βλέπε εικόνα 18). Έτσι το πριόνι ετατρέπεται σε ένα επιτραπέζιο δισκοπρίονο.

• τη χρήση ως πάγκος δισκοπρίονου για δισκοπρίονα χειρός χωρίς σφήνα. Αποκλειστικά σε συνδυασό ε τον πρόσθετο εξοπλισός της ξεχωριστής σφήνας, κωδ. προϊόντος 6903000 ε έγιστη διάετρο δίσκου κοπής 160 mm και ελάχιστο πλάτος κοπής 2,4 mm.

• τη χρήση ως πάγκος δισκοπρίονου για δισκοπρίονα χειρός χωρίς σφήνα. Αποκλειστικά σε συνδυασό ε τον πρόσθετο εξοπλισός της ξεχωριστής σφήνας, κωδ. προϊόντος 6904000 ε διάετρο δίσκου κοπής από 161 mm έως 200 mm το πολύ. ελάχιστο πλάτος κοπής 2,4 mm και έγιστο βάθος κοπής 66 mm.

• τη χρήση ως πάγκος σέγας.

• τη χρήση ως πάγκος φρέζας, αποκλειστικά σε συνδυασό ε το παράλληλο αναστολέα φρεζαρίσατος, κωδ. προϊόντος 6901000 και για κατακόρυφες φρέζες 230 V ε έγιστη ισχύ έως 1800 W. Μην χρησιµοποιείται κόπτες µε διάµετρο πάνω από 27 mm!

• Χρήση ως πάγκος εργασίας για την επεξεργασία τεαχίων (π.χ. διάτρηση, λείανση κ.λπ).

• Πρέπει να τηρηθούν οι οδηγίες του κατασκευαστή και οι υποδείξεις ασφαλείας των χρησιοποιούενων εργαλείων καθώς και οι υποδείξεις ασφαλείας του πάγκου εργαλείων.

• Στην περίπτωση απόρριψης του MASTER cut 1500 παρακαλούε τηρήστε τις τοπικές διατάξεις διάθεσης απορριάτων. Ο χρήστης φέρει την ευθύνη για ζηιές και ατυχήατα που θα προκληθούν λόγω η ενδεδειγένης χρήσης. Χρησιµοποιείτε αποκλειστικά µηχανήµατα µε µέγιστη ισχύ 2760 W. BDAL 6906_116306906 05.08.13 17:32 Seite 125126

ΓΕΝΙΚΕΣ ΟΔΗΔΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Ο χώρος εργασίας σας πρέπει να είναι καθαρός και να διαθέτει καλό φωτισµό. Η ακαταστασία και η έλλειψη φωτισµού στο χώρο εργασίας µπορούν να προκαλούν ατυχήµατα.

• Μην χρησιµοποιείτε ηλεκτρικά εργαλεία σε εκρηκτικό περιβάλλον µε εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Τα ηλεκτρικά εργαλεία δηµιουργούν σπίθες οι οποίες ενδέχεται να προκαλούν ανάφλεξη της σκόνης ή των αναθυµιάσεων.

• Κρατήστε παιδιά και άλλα άτοµα µακριά όταν χρησιµοποιείτε ηλεκτρικά εργαλεία. Αν αποσπαστεί η προσοχή σας υπάρχει κίνδυνος να χάσετε τον έλεγχο της συσκευής.

• Το φις ρεύµατος του ηλεκτρικού εργαλείου πρέπει να ταιριάζει σωστά στην πρίζα. ∆εν επιτρέπεται καµία τροποποίηση του φις. Μη χρησιµοποιείται αντάπτορες για ηλεκτρικά εργαλεία µε προστασία γείωσης. Χρησιµοποιώντας µη τροποποιηµένα φις και τις κατάλληλες πρίζες µειώνετε τον κίνδυνο ηλεκτροπληξίας.

• Κρατήστε τα ηλεκτρικά εργαλεία µακριά από βροχή και υγρασία. Η εισροή νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Αν δουλεύετε µε ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιµοποιείτε µόνο µπαλαντέζες κατάλληλες για εξωτερικούς χώρους. Χρησιµοποιώντας µπαλαντέζα κατάλληλη για εξωτερικούς χώρους µειώνετε τον κίνδυνο ηλεκτροπληξίας.

• Αν δεν µπορείτε να αποφύγετε τη χρήση ηλεκτρικού εργαλείου σε υγρό περιβάλλον, χρησιµοποιήστε διακόπτη ασφαλείας. Χρησιµοποιώντας διακόπτη ασφαλείας µειώνετε τον κίνδυνο ηλεκτροπληξίας.

• Να είστε προσεκτικός/ή και συγκεντρωµένος/η στην εργασία σας µε το ηλεκτρικό εργαλείο και να το χειρίζεστε υπεύθυνα. Μη χρησιµοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασµένος/η ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρµάκων. Μια στιγµή απροσεξίας στη χρήση ηλεκτρικού εργαλείου µπορεί να επιφέρει σοβαρό τραυµατισµό.

• Χρησιµοποιήστε κατάλληλη ένδυση και εξοπλισµό προστασίας , όπως ωτοασπίδες, γυαλιά, µάσκες σκόνης όταν η εργασία παράγει σκόνη και γάντια προστασίας όταν χρησιµοποιείτε σκληρά υλικά και όταν αλλάζετε εργαλεία.

• Αφαιρέστε εργαλεία ρύθµισης ή κατσαβίδια από το ηλεκτρικό εργαλείο πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που παρέµεινε µέσα σε εξάρτηµα της συσκευής µπορεί να προκαλέσει τραυµατισµό.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσµήµατα. Κρατάτε µαλλιά, ρούχα και γάντια µακριά από κινούµενα µέρη. Χαλαρά ρούχα, κοσµήµατα ή µακριά µαλλιά µπορεί να πιάνονται από κινούµενα µέρη.

• Πάντα να χρησιµοποιείτε το προστατευτικό κάλυµµα µε τον εξολκέα σκόνης.

• Μη χρησιµοποιείτε ηλεκτρικά εργαλεία µε χαλασµένο διακόπτη. Ηλεκτρικά εργαλεία που δεν µπορούν να ενεργοποιηθούν και να απενεργοποιηθούν µε διακόπτη είναι επικίνδυνα και πρέπει να επισκευαστούν.

• Φυλάξτε τα ηλεκτρικά εργαλεία που δεν χρησιµοποιούνται µακριά από παιδιά. Μην αφήνετε άτοµα που δεν έχουν τις κατάλληλες γνώσεις και δεν έχουν διαβάσει αυτές τις οδηγίες να χειριστούν τη συσκευή. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιµοποιούνται από άτοµα χωρίς

• Ελέγξτε πρίν την εργασία εάν ο εξοπλισµός και τα εργαλεία λειτουργούν κανονικά. Μην εργάζεστε ποτέ µε φθαρµένα ή στοµωµένα εργαλεία.

• Φροντίστε τα ηλεκτρικά εργαλεία σας να επισκευάζονται µόνο από καταρτισµένο εξειδικευµένο προσωπικό µε γνήσια ανταλλακτικά. Έτσι το ηλεκτρικό εργαλείο σας θα συνεχίζει να είναι ασφαλές.

• Βγάλτε το βύσµα απο την πρίζα και/ή αφαιρέστε τη µπαταρία απο το ηλεκτρικό εργαλείο πρίν αλλάξετε τις ρυθµίσεις του ή πρίν την αντικατάσταση των στοιχείων του. Η µη εσκεµµένη επανεκκίνηση του ηλεκτρικού εργαλείου µπορεί να προκαλέσει ατυχήµατα.

• Συναρµολογήστε κανονικά το τραπέζι εργασίας πρίν την τοποθέτηση του ηλεκτρικού εργαλείου. Η σωστή συναρµολόγηση του τραπεζιού εργασίας είναι ιδιαίτερα σηµαντική για την αποφυγή πτώσης.

• Τοποθετήστε το ηλεκτρικό εργαλείο σωστά στη βάση µηχανών, πρίν τη χρήση. Εάν το ηλεκτρικό εργαλείο βγεί απο τη θέση του απο τη βάση, µπορεί να µην µπορείτε να το ελέγξετε.

• Τοποθετήστε τον πάγκο εργασίας σε µία οµαλή, λεία και οριζόντια επιφάνεια. Εάν ο πάγκος εργασίας µετακινηθεί ή ταλαντευθεί ούτε το ηλεκτρικό εργαλείο ούτε το τεµάχιο εργασίας δεν θα µετακινηθούν µε ασφάλεια και σταθερά.

• Μην υπερφορτώνετε τον πάγκο εργασίας και µην τον χρησιµοποιείτε ως σκάλα. Υπερβολικό φορτίο ή η στήριξη πάνω στον πάγκο εργασίας µπορούν να µεταθέσουν το κέντρο βάρους του ψηλότερα µε αποτέλεσµα να αναποδογυρίσει.

• Μη χρησιµοποιείτε άλλο υλικό από ξύλο ή εύκολα επεξεργάσιµο πλαστικό. Εξαίρεση: Επιτρέπεται η χρήση µετάλλων εύκολα επεξεργάσιµων απο µηχανές ( π.χ αλουµίνιο ), αλλά µόνο µε τη σέγα και κατάλληλη λεπίδα.

• Θραύσµατα, κοµµάτια και ανάλογα υπολείµµατα δεν πρέπει να αφαιρούνται µε το χέρι κοντά στην περιοχή της λεπίδας όταν αυτή είναι σε λειτουργία!

• Τα χρησιµοποιούµενα µηχανήµατα θα πρέπει να συµµορφώνονται µε το πρότυπο DIN EN 60745-1, εξοπλισµός φτιαγµένος µετά το 1995 πρέπει να έχει την ένδειξη CE.

• Μην επιχειρήσετε την κοπή µε το χέρι χωρίς τη βοήθεια οδηγού· χρησιµοποιείστε τον παράλληλο ή των οδηγό γωνιών.

• Οι λεπίδες κοπής δεν πρέπει να επιβραδύνονται µε την άσκηση πίεσης απο το πλάι µετά την απενεργοποίηση του εργαλείου.

• Χρησιµοποιείστε τα εργαλεία µόνο για το σκοπό που δηµιουργήθηκαν.

• Χρησιµοποιείστε µόνο λεπίδες που δεν έχουν υποστεί φθορές.

• Κάνετε συχνούς ελέγχους εάν οι βίδες είναι καλά σφιγµένες.

• Μη χρησιµοποιείτε τον πάγκο εργασίας αντικανονικά και για σκοπό άλλον απ’ αυτόν που προορίζεται.

• Αποµακρύνεται όλα τα µη χρήσιµα αντικείµενα απο τον πάγκο.

• Μη χρησιµοποιείτε το µηχάνηµα για κοπή ξυλείας για καύση.

• Μη χρησιµοποιείτε το µηχάνηµα για κοπή κορµών.

• Τα ηλεκτρικά εργαλεία πρέπει να ενεργοποιούνται ή να απενεργοποιούνται απο τον διακόπτη ασφαλείας τους.

• Χρησιµοποιείστε µόνο την τσιµπίδα που παρέχεται για την µόνιµη ρύθµιση της συσκευής στη θέση “ON”

• Πάντα να χρησιµοποιείτε µια βοηθητική βέργα ώθησης για την επεξεργασία µικρών και στενών αντικειµένων.

• Κρεάστε τη ράβδο ώθησης στο προβλεπόενο στήριγα όταν δεν τη χρησιοποιείτε (εικόνα 8).

• Βεβαιωθείτε ότι τα δύο περιστρεφόενα στηρίγατα για την ασφάλιση των ποδιών του πάγκου βρίσκονται αζί ε τους πείρους ασφάλισης στις οπές του πλαϊνού τήατος και ότι οι ροζέτες είναι καλά σφιγένες (εικόνα 15.3).

• Πριν από την έναρξη λειτουργίας βεβαιωθείτε ότι το δισκοπρίονο χειρός, η κατακόρυφη φρέζα ή η σέγα έχει στερεωθεί σωστά στην πλάκα του εργαλείου και ότι η πλάκα του εργαλείου είναι ασφαλισένη στο άνοιγα του πάγκου και το κλειδί άλλες είναι περασένο για πρόσθετη ασφάλεια (εικόνα 17.3).

• Μην χρησιοποιείτε τον πάγκο κοπής σε υπαίθριο χώρο όταν βρέχει.

• Τηρείτε τις έγιστες διαστάσεις τεαχίων (βλέπε Τεχνικά στοιχεία). BDAL 6906_116306906 05.08.13 17:32 Seite 126127

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΑ

• Εκτός απο τις συγκεκριµένες οδηγίες ασφαλείας του πάγκου εργασίας, προσέξτε επίσης τις οδηγίες ασφαλείας του δισκοπρίονου χειρός µε το οποίο θα εργαστείτε.

• Χρησιµοποιείστε µόνο δισκοπρίονα χειρός µε σφήνα διαχωρισµού, µε µέγιστη διάµετρο λάµας 200 mm και µέγιστο βάθος κοπής 70 mm.

• Χρησιµοποιείτε µόνο δισκοπρίονα εντός των ανωτέρω διαστάσεων της πλάκας βάσης ( Βλέπε εικ. 18 ).

• Χρησιµοποιείτε τον πάγκο για το δισκοπρίονο µόνο όταν το προστατευτικό κάλυµµα είναι σωστά τοποθετηµένο.

Ελέγξτε εάν ο δίσκος κοπής είναι τοποθετηένος παράλληλα προς την εγκοπή κοπής, εάν χρειαστεί θα πρέπει να ευθυγραίσετε εκ νέου το δισκοπρίονο χειρός.

• Στηρίξτε τα µεγάλα τεµάχια εργασίας στο πλάι έτσι ώστε να βρίσκονται σε οριζόντια θέση π.χ µε το καβαλέτο µε ροδές της wolfcraft ( Νο 6119973 ).

• Αποφύγετε την υπερφόρτωση του δισκοπρίονου χειρός.

• Μη χρησιµοποιείτε φύλλα λείανσης.

• Χρησιµοποιείτε µόνο προτεινόµενες µάρκες λεπίδων πριονιού και επιλέξτε τες ανάλογα µε το υλικό πάνω στο οποίο θα τις εφαρµόσετε.

• ΚΙΝ∆ΥΝΟΣ: Μην έχετε τα χέρια σας κοντά την περιοχή κοπής ή τις λεπίδες πριονιού.

• Ποτέ µην αγγίζετε το αντικείµενο εργασίας κάτω απο τον πάγκο. Το προστατευτικό κάλυµµα δεν µπορεί να σας προστατέψει απο τις λεπίδες του πριονιού απο κάτω.

• Προσαρµόστε το βάθος κοπής στο πάχος του αντικειµένου εργασίας. λιγότερο απο όλο το µήκος του δοντιού πρέπει να φαίνεται κάτω απο το αντικείµενο.

• Πρέπει πάντα να γνωρίζετε ότι το αντικείµενο εργασίας µπορεί να µαγκωθεί απο την λεπίδα πριονιού που λειτουργεί και να χτυπήσει τον χρήστη.

• Αντίστροφη ώθηση µπορεί να προκληθεί απο τη χρήση του πριονιού λανθασµένα και/ή για λάθος εφαρµογή. Μπορεί να αποτραπεί µε τη χρήση προληπτικών µέτρων, όπως περιγράφονται παρακάτω.

• Κρατήστε το δισκοπρίονο σταθερά µε τα δύο χέρια και βάλτε τα µπράτσα σας σε τέτοια θέση ώστε να µπορούν να απορροφούν τις πιέσεις προς τα πίσω. Να στέκεστε πάντα στο πλάι της λάµας πριονιού· ποτέ µην ευθυγραµµίζετε το σώµα σας µε την λεπίδα. Σε περίπτωση αντίστροφης ώθησης το δισκοπρίονο µπορεί να αναπηδήσει ανάποδα, αν και ο χρήστης θα πρέπει να είναι σε θέση να ελέγξει την κατάσταση χρησιµοποιώντας κατάλληλα προληπτικά µέτρα.

• Σε περίπτωση που η λεπίδα του πριονιού µπλοκάρει ή πρέπει να διακόψετε την εργασία σας, πάντα να κλείνετε το διακόπτη του δισκοπρίονου και κρατήστε το σταθερό στο υλικό µέχρι η λεπίδα να ακινητοποιηθεί. Ποτέ µην προσπαθήσετε να αποµακρύνετε το πριόνι απο το αντικείµενο εργασίας ή να το τραβήξετε προς την αντίθετη κατεύθυνση όσο η λάµα περιστρέφεται γιατί µπορεί να προκληθεί αντίστροφη ώθηση. Βρείτε το λόγο που οι λεπίδες µπλόκαραν και διορθώστε το.

• Εάν θέλετε να επαναλειτουργήσετε το πριόνι που έχει σταµατήσει στο αντικείµενο εργασίας, κεντράρετε τη λεπίδα στο διάκενο κοπής και ελέγξτε εάν τα δόντια έχουν µπλοκάρει στο αντικείµενο. Εάν η λεπίδα µπλοκάρει µπορεί να ελευθερωθεί µόνη της απο το υλικό ή να προκαλέσει αντίστροφη ώθηση κατά την έναρξη του πριονιού.

• Στηρίξτε τις µεγάλες επιφάνειες για να µειώσετε τον κίνδυνο αντίστροφης ώθησης απο µπλοκάρισµα της λεπίδας πριονιού. Οι µεγάλες επιφάνειες υλικών µπορεί να λυγίσουν απο το βάρος τους. Πρέπει να στηρίζονται και απο τις δύο πλευρές, και κοντά στο διάκενο κοπής και στην άκρη.

• Μη χρησιµοποιείτε στοµωµένες ή χαλασµένες λεπίδες πριονιού. Λεπίδες στοµωµένες ή µε χαλασµένα δόντια θα αυξήσουν την τριβή στο στενό διάκενο κοπής, θα προκαλέσουν µπλοκάρισµα της λάµας και αντίστροφη ώθηση.

• Ρυθµίστε το βάθος κοπής και την γωνία κοπής πρίν την έναρξη. Εάν οι ρυθµίσεις αλλάξουν κατά τη διάρκεια της κοπής, η λεπίδα µπορεί να µπλοκάρει και να προκαλέσει αντίστροφη ώθηση.

• Προσέξτε ιδιαίτερα όταν πραγµατοποιείτε απότοµες κοπές σε υπάρχον τοίχο ή άλλη καλυµµένη περιοχή. Η λεπίδα µπορεί να µπλοκάρει σε καλυµµένα αντικείµενα και να προκαλέσει αντίστροφη ώθηση.

• Για το κόψιµο σχισµών και αρµών χρησιµοποιήστε πάντα τη λαβή προώθησης, επειδή η λεπίδα του πριονιού δεν φαίνεται. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΣΕΓΕΣ

• Εκτός απο τις συγκεκριµένες οδηγίες ασφαλείας, προσέξτε επίσης τις οδηγίες ασφαλείας της σέγας την οποία θα χρησιµοποιήσετε.

• Μην εργάζεστε ποτέ µε χαλασµένη σέγα.

• Αποφύγετε την υπερφόρτωση της σέγας. ΠΑΡΑΚΑΛΩ ΠΡΟΣΕΞΤΕ: ΧΡΗΣΙΜΟΠΟΙΕΙΣΤΕ ΤΟ ΤΡΑΠΕΖΙ ΦΡΕΖΑΣ ΑΠΟΚΛΕΙΣΤΙΚΑ ΣΕ ΣΥΝΔΥΑΣΜΟ ΜΕ ΤΟΝ ΠΑΡΑΛΛΗΛΟ ΟΔΗΓΟ ΦΡΕΖΑΣ ( ΚΩΔ. Νο 6901000 ) ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΡΟΥΤΕΡ

• Εκτός απο τις συγκεκριµένες οδηγίες ασφαλείας για τον πάγκο εργασίας, προσέξτε επίσης τις οδηγίες ασφαλείας για το ρούτερ το οποίο θα χρησιµοποιήσετε.

• Πρέπει πάντα να γνωρίζετε ότι το αντικείµενο εργασίας µπορεί να τεθεί ξαφνικά εκτός ελέγχου κατά το φρεζάρισµα και να ωθηθεί αντίστροφα.

• Μη χρησιµοποιείτε τον πάγκο εργασίας για εργασίες που απαιτούν καµπύλες!

• Συνεχίστε το φρεζάρισµα αποκλειστικά µε τον οδηγό φρεζαρίσµατος ( που είναι διαθέσιµος ως εξάρτηµα µε τον κωδικό 6901000 ), για να αποτρέψετε αντίστροφες ωθήσεις και για να προστατέψετε τα χέρια σας απο το να έρθουν σε επαφή µε τον κόπτη.

• Προσέξτε τις αρχικές οδηγίες λειτουργίας για τον οδηγό φρεζαρίσµατος ( Νο 6901000 ), για να τον τοποθετήσετε σωστά.

• Μη χρησιµοποιείτε ρούτερ µε ισχύ πάνω απο 1800 W και τάση πάνω απο 230 V.

• Μη χρησιµοποιείτε κόπτες µε διάµετρο πάνω απο 27 mm.

• Παρακαλούµε προσέξτε ότι η τροφοδοσία πρέπει να βρίσκεται αντίθετα απο την φορά της περιστροφής του κόπτη.

• Επιλέξτε δακτύλιο δηµιουργίας οπών σε σχέση µε το µέγεθος του εργαλείου φρεζαρίσµατος. Ασφαλής εργασία απαιτεί την επιλογή του µικρότερου

• Χρησιµοποιείτε µόνο κοφτερά και σωστά διατηρηµένα εργαλεία φρεζαρίσµατος που ταιριάζουν µε τις οδηγίες του κατασκευαστή του εργαλείου.

• Προσέξτε τα στοιχεία που αφορούν την ελάχιστη / µέγιστη ταχύτητα και την κατεύθυνση της περιστροφής που εµφανίζονται πάνω στον εξοπλισµό και τα εργαλεία που χρησιµοποιούνται ή βρίσκονται στη συσκευασία του ή ως λεπτοµέρειες στις οδηγίες λειτουργίας.

• Παρακαλούµε προσέξτε ότι η µη σωστή χρήση των εργαλείων φρεζαρίσµατος, του αντικειµένου εργασίας και των οδηγών για αυτό µπορεί να προκαλέσει επικίνδυνες καταστάσεις.

• Έχετε τα χέρια σας µακριά απο το εργαλείο φρεζαρίσµατος, όταν κόβετε κοντά στον οδηγό.

• Εάν είναι δυνατό, χρησιµοποιείστε τις τάπες για πόδια του τραπεζιού µαζί µε τον παράλληλο οδηγό φρεζαρίσµατος κατά το φρεζάρισµα.

• Στηρίξτε τις µεγάλες επιφάνειες για την αποφυγή επικίνδυνων καταστάσεων που µπορούν να προκληθούν απο ανεξέλεγκτη κλίση του αντικειµένου εργασίας. Η στήριξη πρέπει να βρίσκεται σε σταθερό έδαφος και να έχει το ύψος του πάγκου εργασίας π.χ καβαλέτο µε ρόδες ( Νο 6119973 ).

• Προχωρήστε στην επεξεργασία του αντικειµένου εργασίας που, λαµβάνοντας υπόψη το ύψος τους, να µπορεί να διαχειριστεί απο ένα άτοµο.

• Επιλέξτε την σωστή ταχύτητα για το εργαλείο και το αντικείµενο εργασίας. Παρακαλούµε δείτε τις οδηγίες λειτουργίας για το ρούτερ σας για τις σωστές παραµέτρους ταχύτητας.

• Προσέξτε τις επιτρεπόµενες µέγιστες διαστάσεις του αντικειµένου εργασίας ( βλέπε ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ). BDAL 6906_116306906 05.08.13 17:32 Seite 127128 ΠΛΑΙΣΙΟ ΠΑΡΑΔΟΣΗΣ Αποσυσκευάστε το MASTER cut 1500 από το χαρτόνι και ελέγξτε εάν περιέχονται όλα τα εικονιζόμενα εξαρτήματα (εικόνα 1, εικόνα 2). ΒΑΣΙΚΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ Τοποθέτηση πάγκου: Τοποθετήστε το επάνω τμήμα του πάγκου επάνω σε μία επίπεδη και καθαρή επιφάνεια. Στερεώστε το μπροστινό ζεύγος των ποδιών και την κάτω ράβδο μαζί με όλα τα εξαρτήματα στερέωσης και με τον τρόπο που απεικονίζεται. Βεβαιωθείτε ότι οι δύο μοχλοί ασφάλισης βρίσκονται μέσα στις οπές συγκράτησης και ότι οι δύο ροζέτες είναι καλά σφιγμένες (εικόνα 3.1). Στη συνέχεια τοποθετήστε το πίσω ζεύγος ποδιών και τη δεύτερη κάτω ράβδο. Στερεώστε τώρα τις δύο εγκάρσιες ράβδους στο μπροστινό ζεύγος ποδιών, μετά περιστρέψτε το πίσω ζεύγος ποδιών προς τα επάνω και στερεώστε το άλλο άκρο των δύο εγκάρσιων ράβδων (εικόνα 3.2). Περάστε τώρα τα δύο στοπ των ποδιών με τα ράουλα στο πίσω ζεύγος ποδιών και τα άλλα δύο στο μπροστινό ζεύγος ποδιών (εικόνα 3.3).

Προσέξτε ώστε τα εξαρτήματα στερέωσης να είναι τόσο σφιγμένα, ώστε ο πάγκος να μπορεί να αναδιπλωθεί με ελάχιστη δύναμη αντίστασης. Ελέγχετε πάντα εάν τα δύο στηρίγματα ασφάλισης είναι κουμπωμένα και αν οι δύο ροζέτες είναι καλά σφιγμένες. Τώρα μπορείτε να στηρίξετε τον πάγκο στα πόδια του.

Προσέξτε ώστε να μην συνθλίψετε τα χέρια σας κατά την αναδίπλωση και επέκταση του πάγκου, καθώς και κατά την περιστροφή της πλάκας εργαλείου.

Στερεώστε την μέγγενη στον πάγκο εργαλείων με τον τρόπο που απεικονίζεται. Η μέγγενη μπορεί να τοποθετηθεί στη δεξιά ή την αριστερή πλευρά (εικόνα 4). Διακόπτης ασφαλείας: Στερεώστε τον διακόπτη ασφαλείας στον πάγκο εργαλείων με τον τρόπο που απεικονίζεται (εικόνα 5). Κάλυμμα προστασίας: Τοποθετήστε πρώτα τα επιμέρους εξαρτήματα του καλύμματος προστασίας. Στη συνέχεια περάστε τη βάση του καλύμματος προστασίας με τον οδηγό στο αλουμινένιο προφίλ και σφίξτε τις δύο βίδες άλεν με το κλειδί άλεν (εικόνα 6). Ακροδέκτης ενεργοποίησης: Δέστε το ένα άκρο του κορδονιού στην οπή του ακροδέκτη ενεργοποίησης και το άλλο άκρο με τη μπάρα του καλύμματος προστασίας (εικόνα 7). Ράβδος ώθησης: Περάστε τη ράβδο ώθησης στο στήριγμα (εικόνα 8). Γωνιακός αναστολέας: Στερεώστε τον γωνιακό αναστολέα με τον τρόπο που απεικονίζεται (εικόνα 9). Ο αλουμινένιος αναστολέας θα πρέπει να τοποθετηθεί σε διαφορετική θέση, ανάλογα με το ύψος του τεμαχίου. Κατακόρυφα όταν το ύψος του τεμαχίου είναι τουλάχιστον 15 mm (εικόνα 9.1), οριζόντια όταν το ύψος του τεμαχίου είναι μέχρι 15 mm (εικόνα 9.1). Ο γωνιακός αναστολέας οδηγεί το τεμάχιο στην εγκοπή οδήγησης (εικόνα 9.3). Παράλληλος αναστολέας: Στερεώστε το στήριγμα αναστολέα με τον τρόπο που απεικονίζεται (εικόνα 10.1). Βιδώστε αλλά μην σφίγγετε τις δύο βίδες και τα τετράγωνα παξιμάδι (εικόνα 10.2). Περάστε τον αλουμινένιο αναστολέα με τον τρόπο που απεικονίζεται και σφίξτε τις βίδες (εικόνα 10.3). Στη συνέχεια περάστε τον παράλληλο αναστολέα στον οδηγό και σφίξτε τη ροζέτα (εικόνα 10.4).

Ασφάλιση της πλάκας εργαλείου: Το κλειδί άλεν χρησιμεύει για την ασφάλιση της πλάκας εργαλείου και θα πρέπει πριν από κάθε εργασία στον πάγκο να τοποθετείται με τον τρόπο που απεικονίζεται, στη θέση που επισημαίνεται ως „lock“ (εικόνα 11). Ένθετοι δακτύλιοι: Οι δύο ένθετοι δακτύλιοι χρησιμεύουν για την ασφάλεια κατά τις εργασίες με την κατακόρυφη φρέζα. Επιλέγετε πάντα τον μικρότερο ένθετο δακτύλιο για τη φρέζα που χρησιμοποιείτε (εικόνα 12). Σφιγκτήρες: Περάστε τους σφιγκτήρες στις ανοιγμένες οπές που χρησιμεύουν για τη σύνδεση με τη μέγγενη και τη συγκράτηση των τεμαχίων. ΑΝΑΔΙΠΛΩΣΗ ΚΑΙ ΕΚΤΑΣΗ ΤΟΥ ΠΑΓΚΟΥ ΠΡΟΣΟΧΗ: Πριν από την αναδίπλωση του πάγκου αποσυνδέστε οπωσδήποτε το ηλεκτρικό φις και το φις του εργαλείου από τον διακόπτη ασφαλείας! Αναδίπλωση: Λύστε τις δύο ροζέτες τόσο, ώστε να μπορείτε να τραβήξετε προς τα πίσω και να περιστρέψετε τους μοχλούς ασφάλισης (εικόνα 14.1). Στη συνέχεια διπλώστε τον πάγκο προς την κατεύθυνση των βελών. Για τη δική σας ασφάλεια προσέξτε ώστε το ένα πόδι να βρίσκεται στο στοπ ποδιών όπως απεικονίζεται, για να μην μπορεί να γλιστρήσει ο πάγκος (εικόνα 14.2). Τα ράουλα κύλισης στα στοπ των ποδιών διευκολύνουν τη μεταφορά (εικόνα 14.3).

Κρατήστε τον πάγκο με τα δύο χέρια και φέρτε το πόδι στο στοπ ποδιού όπως απεικονίζεται (εικόνα 15.1). Περιστρέψτε τώρα τον πάγκο με μία κίνηση προς τη φορά των βελών μέχρι να ανοίξει τελείως (εικόνα 15.2). Στη συνέχεια πιέστε με το ένα χέρι την μπροστινή ακμή του πάγκου για να κουμπώσει ελαφρά το επάνω μέρος. Περάστε τους δύο μοχλούς ασφάλισης στις οπές και σφίξτε τις δύο ροζέτες (εικόνα 15.3). ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΕΡΓΑΛΕΙΟΥ ΠΡΟΣΟΧΗ: Οι παρακάτω οδηγίες για το άνοιγμα και κλείσιμο της πλάκας εργαλείου πριν από την εργασία θα πρέπει να ακολουθούνται σε κάθε αλλαγή εργαλείου! Άνοιγμα της πλάκας εργαλείου για εργασίες συναρμολόγησης: αφαιρέστε το κλειδί άλεν για το κλείδωμα ασφαλείας. Γυρίστε προς τα επάνω και τους δύο πλαστικούς μοχλούς και ανασηκώστε την πλάκα εργαλείου από τους δύο μοχλούς. Γυρίστε την πλάκα εργαλείου προς τη φορά των βελών μέχρι την κατακόρυφη θέση και σπρώξτε προς τα μπροστά μέχρι τέρματος. Στη συνέχεια περιστρέψτε την πλάκα εργαλείου μέχρι να στερεωθεί με ασφάλεια επάνω στον πάγκο (εικόνα 16).

Προσέξτε ώστε να τα δάκτυλά σας να μην φτάνουν κάτω από την πλάκα εργαλείου όταν εργάζεστε σ' αυτή (κίνδυνος τραυματισμού).

BDAL 6906_116306906 05.08.13 17:32 Seite 128129 Κλείσιμο της πλάκας εργαλείου μετά την τοποθέτηση του εργαλείου: Ανασηκώστε ελαφρά την πλάκα εργαλείου. Στη συνέχεια τραβήξτε την τελείως προς τα πίσω και ταυτόχρονα φέρτε την σε κατακόρυφη θέση στο πίσω σημείο τερματισμού. Κρατήστε την πλάκα εργαλείου από τους δύο πλαστικούς μοχλούς και γυρίστε την πλάκα εργαλείου προς τη φορά των βελών μέχρι τη θέση κουμπώματος. Κουμπώστε την πλάκα εργαλείου από επάνω και κλείστε τους δύο πλαστικούς μοχλούς. Περάστε πάλι το κλειδί άλεν στην υποδοχή ασφαλείας για να κλειδώσετε την πλάκα εργαλείου (εικόνα 17). ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ ΧΕΙΡΟΣ Ανοίξτε την πλάκα εργαλείου όπως απεικονίζεται στην εικόνα 16. Δισκοπρίονα χειρός που μπορούν να χρησιμοποιηθούν: Μετρήστε τις μέγιστες διαστάσεις των δισκοπρίονων χειρός που μπορούν να χρησιμοποιηθούν (εικόνα 18). Χρησιμοποιείτε μόνον δισκοπρίονα χειρός με σφήνα, μέγιστη διάμετρο δίσκου κοπής 200 mm και μέγιστο βάθος κοπής 70 mm. Τοποθέτηση και ευθυγράμμιση δισκοπρίονου χειρός: Τραβήξτε προς τα πίσω το κάλυμμα προστασίας του δισκοπρίονου χειρός και φέρτε το εργαλείο στο κέντρο της εγκοπής κοπής. Λύστε την ασφάλεια βάθους κοπής του δισκοπρίονου χειρός και ανοίξτε τελείως το βάθος κοπής (εικόνα 18.2). Σφίξτε την ασφάλεια του βάθους κοπής. Ευθυγραμμίστε το δισκοπρίονο χειρός στο κέντρο και παράλληλα προς την εγκοπή κοπής.

Ελέγξτε τώρα την απόσταση του μπροστινού δοντιού του δίσκου κοπής από την μπροστινή ακμή της εγκοπής κοπής. Αυτή η απόσταση θα πρέπει να είναι μικρότερη από 20 mm. Παράδειγμα τοποθέτησης για εργαλεία με μικρές πλάκες βάσης

Μετά την ευθυγράμμιση του εργαλείου τοποθετήστε πρώτα τους δύο πλευρικούς αναστολείς με τέτοιον τρόπο, ώστε να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Στη συνέχεια τοποθετήστε τους δύο σφιγκτήρες (εικόνα 18.3). Στερεώστε τώρα τη μία πλευρά της πλάκας βάσης. Τοποθετήστε πρώτα τα γωνιακό στήριγμα με δύο πλευρικούς αναστολείς. Προσέξτε ώστε να υπάρχει επαφή με όλη την επιφάνεια της πλάκας βάσης. Στη συνέχεια τοποθετήστε αντίστοιχα στην απέναντι πλευρά ένα γωνιακό στήριγμα με δύο πλευρικούς αναστολείς. Τοποθετήστε τώρα τους δύο σφιγκτήρες (εικόνα 18.4). Οι δύο σφιγκτήρες θα πρέπει να τοποθετηθούν όσο το δυνατόν πιο κοντά στη μακρύτερη πλευρά της πλάκας βάσης. Παράδειγμα τοποθέτησης για εργαλεία με μεγαλύτερες πλάκες βάσης. Μετά την ευθυγράμμιση του εργαλείου τοποθετήστε πρώτα τους δύο πλευρικούς αναστολείς με τέτοιον τρόπο, ώστε να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Στη συνέχεια τοποθετήστε τους δύο σφιγκτήρες (εικόνα 18.5 c). Τοποθετήστε δύο πλευρικούς αναστολής όσο το δυνατόν πιο κοντά στη μακρύτερη πλευρά της πλάκας βάσης (εικόνα 18.5 d). Τοποθετήστε τώρα το γωνιακό στήριγμα με έναν πλευρικό αναστολέα και επιπλέον με μία βίδα, ροδέλα, ροδέλα ασφάλισης και παξιμάδι (εικόνα 18.5 b). Στη συνέχεια τοποθετήστε τον σφιγκτήρα. Στη συνέχεια τοποθετήστε αντίστοιχα στην απέναντι πλευρά ένα γωνιακό στήριγμα με έναν πλευρικό αναστολέα και επιπλέον με μία βίδα, ροδέλα, ροδέλα ασφάλισης και παξιμάδι (εικόνα 18.5 b). Τέλος, τοποθετήστε τους σφιγκτήρες (εικόνα 18.5 a). Κλείστε και ασφαλίστε την πλάκα εργαλείου όπως απεικονίζεται στην εικόνα 17.

Ελέγξτε άλλη μία φορά εάν ο δίσκος κοπής είναι τοποθετημένος παράλληλα προς την εγκοπή κοπής, εάν χρειαστεί θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός. Σύνδεση στην παροχή ηλεκτρικού ρεύματος: Συνδέστε το φις του δισκοπρίονου χειρός στον διακόπτη ασφαλείας και συνδέστε ένα καλώδιο προέκτασης από τον διακόπτη ασφαλείας στην ηλεκτρική πρίζα (εικόνα 19.1). Το καλώδιο προέκτασης δεν περιλαμβάνεται.

Πριν από την πρώτη έναρξη λειτουργία θα πρέπει να πιέσετε τον θερμικό διακόπτη! Μετά από διακοπή ρεύματος λόγω υπέρτασης, πιέστε τον θερμικό διακόπτη μετά από χρόνο αναμονής 5 - 10 λεπτών. Στη συνέχεια μπορείτε να πιέσετε τον διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ON (εικόνα 19.2, 19.3). Πιέστε το κόκκινο πλήκτρο (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) στον διακόπτη ασφαλείας. Στη συνέχεια τοποθετήστε τον ακροδέκτη ενεργοποίησης στο δισκοπρίονο χειρός (εικόνα 19.4). Πιέστε τώρα το πράσινο πλήκτρο (ΕΝΕΡΓΟΠΟΙΗΣΗ) και ελέγξτε την ελεύθερη περιστροφή του δίσκου κοπής στην εγκοπή (εικόνα 19.6), στη συνέχεια πιέστε πάλι το κόκκινο πλήκτρο (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) (εικόνα 19.7).

Αποσυνδέετε το ηλεκτρικό φις εάν δεν χρησιμοποιείτε τον πάγκο ή πριν από την αναδίπλωσή του. Το MASTER cut 1500 είναι τώρα έτοιμο προς χρήση. ΣΤΑΤΙΚΗ ΚΟΠΗ ΜΕ ΤΟ ΔΙΣΚΟΠΡΙΟΝΟ ΧΕΙΡΟΣ ΠΡΟΣΟΧΗ: Εργάζεστε πάντα με το κάλυμμα προστασίας και χρησιμοποιείτε την απορρόφηση σκόνης στο κάλυμμα προστασίας. Κοπή με τον γωνιακό αναστολέα Περάστε τον γωνιακό αναστολέα στον οδηγό (εικόνα 20.1). Προσέξτε ώστε το μαύρο άκρο του αναστολέα να περνά όσο το δυνατόν πιο κοντά κάτω από το κάλυμμα προστασίας προκειμένου να εξασφαλιστεί το άνοιγμα του καλύμματος (εικόνα 20.2). Τραβήξτε τώρα τον γωνιακό αναστολέα προς τα πίσω και βάλτε το τεμάχιο στον γωνιακό αναστολέα. Ενεργοποιήστε το δισκοπρίονο χειρός από το διακόπτη ασφαλείας. Σπρώξτε, όπως απεικονίζεται, το τεμάχιο με το ένα χέρι στον γωνιακό αναστολέα και με το άλλο χέρι στο τεμάχιο προς τη φορά του βέλους, προς το δίσκο κοπής (εικόνα 20.3), μέχρι το τεμάχιο να κοπεί τελείως. Μετά απενεργοποιήστε το δισκοπρίονο χειρός από το διακόπτη ασφαλείας.

Προσέχετε πάντα ώστε τα χέρια σας να βρίσκονται σε αρκετή απόσταση από το δίσκο κοπής (κίνδυνος τραυματισμού).

Το μήκος των τεμαχίων, από το κέντρο της εγκοπής κοπής μέχρι την μπάρα του καλύμματος προστασίας δεν θα πρέπει να ξεπερνά τα 330 mm. Με τον γωνιακό αναστολέα μπορείτε να κόψετε τεμάχια σε γωνίες από 0° - 65°. Λύστε τη ροζέτα, ρυθμίστε την επιθυμητή γωνία και σφίξτε πάλι τη ροζέτα (εικόνα 20.4). Στη συνέχεια πραγματοποιήστε την κοπή με τον τρόπο που απεικονίζεται στις εικόνες 20.1 έως 20.3. Κοπή με τον παράλληλο αναστολέα Περάστε τον παράλληλο αναστολέα με ανοικτή τη ροζέτα στον οδηγό. Σπρώξτε τον παράλληλο αναστολέα μέχρι να πλησιάσει πολύ κοντά στο κάλυμμα προστασίας.

Ελέγξτε και βεβαιωθείτε ότι ο αλουμινένιος αναστολέας δεν προεξέχει σε καμία περίπτωση πέρα από το τελευταίο ορατό δόντι του δίσκου κοπής (εικόνα 21.1). Σε αυτή την περίπτωση λύστε τις βίδες στερέωσης, τραβήξτε τον αναστολέα λίγο προς τα πίσω και μετά σφίξτε πάλι τις βίδες. Ρυθμίστε το επιθυμητό πλάτος κοπής και σφίξτε τη ροζέτα. Ενεργοποιήστε τώρα δισκοπρίονο χειρός από το διακόπτη ασφαλείας. Σπρώξτε, όπως απεικονίζεται, το τεμάχιο προς τη φορά του βέλους, προς το δίσκο κοπής (εικόνα 21.2), μέχρι το τεμάχιο να κοπεί τελείως. Μετά απενεργοποιήστε το δισκοπρίονο χειρός από το διακόπτη ασφαλείας. Σε τεμάχια με μικρό πλάτος θα πρέπει να χρησιμοποιήσετε οπωσδήποτε την συνοδευτική ράβδο ώθησης (εικόνα 21.3).

Το μήκος των τεμαχίων, μετρημένο από το κέντρο της εγκοπής κοπής μέχρι τον παράλληλο αναστολέα, δεν πρέπει να ξεπερνά τα 375 mm, ενώ από το κέντρο της εγκοπής κοπής μέχρι την μπάρα του καλύμματος προστασίας δεν πρέπει να ξεπερνά τα 330 mm (εικόνα 21.4). Κάθετες φαλτσογωνιές Για κάθετες φαλτσογωνιές θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός. Ρυθμίστε την επιθυμητή φαλτσογωνιά στο δισκοπρίονο χειρός. Τραβήξτε προς τα πίσω το κάλυμμα προστασίας του δισκοπρίονου χειρός και φέρτε το εργαλείο στο κέντρο της εγκοπής κοπής. Λύστε την ασφάλεια βάθους κοπής του δισκοπρίονου χειρός και ανοίξτε τελείως το βάθος κοπής. Σφίξτε την ασφάλεια του βάθους κοπής. Ευθυγραμμίστε το δισκοπρίονο χειρός στο κέντρο και παράλληλα προς την εγκοπή κοπής (εικόνες 22.1, 22.2).

Ελέγξτε τώρα την απόσταση του μπροστινού δοντιού του δίσκου κοπής από την μπροστινή ακμή της εγκοπής κοπής. Αυτή η απόσταση θα πρέπει να είναι μικρότερη από 20 mm (εικόνα 22.3). Μετά την ευθυγράμμιση του εργαλείου τοποθετήστε πρώτα τους δύο πλευρικούς αναστολείς με τέτοιον τρόπο, ώστε να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Στη συνέχεια τοποθετήστε τους δύο σφιγκτήρες (εικόνα 22.4 a). Στερεώστε τώρα τη μία πλευρά της πλάκας βάσης. Τοποθετήστε πρώτα τα γωνιακό στήριγμα με δύο πλευρικούς αναστολείς. Προσέξτε ώστε να υπάρχει επαφή με όλη την επιφάνεια της πλάκας βάσης. Στη συνέχεια τοποθετήστε αντίστοιχα στην απέναντι πλευρά ένα γωνιακό στήριγμα με δύο πλευρικούς αναστολείς. Τοποθετήστε τώρα τους δύο σφιγκτήρες. Οι δύο σφιγκτήρες θα πρέπει να τοποθετηθούν όσο το δυνατόν πιο κοντά στη μακρύτερη πλευρά της πλάκας βάσης (εικόνα 22.4 b). Υπόδειξη: Για μεγαλύτερες πλάκες βάσεις ακολουθείτε τις οδηγίες στερέωσης που αναφέρονται στη σελίδα 15 (εικόνα 18.5). Ελέγξτε άλλη μία φορά την ελεύθερη περιστροφή του δίσκου κοπής στην εγκοπή κοπής (εικόνα 22.5). Κλείστε και ασφαλίστε την πλάκα εργαλείου όπως απεικονίζεται στην εικόνα 17.

Ελέγξτε άλλη μία φορά εάν ο δίσκος κοπής είναι τοποθετημένος παράλληλα προς την εγκοπή κοπής, εάν χρειαστεί θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός. ΚΟΠΗ ΜΕ ΤΗ ΣΕΓΑ Ευθυγραμμίστε τη σέγα επάνω στην πλάκα εργαλείου έτσι, ώστε η λεπίδα να κινείται στο κέντρο του ανοίγματος κοπής (εικόνα 23.1). Τοποθετήστε τώρα τη σέγα με τον τρόπο που απεικονίζεται, με τέσσερις πλευρικούς αναστολείς και τέσσερις σφιγκτήρες (εικόνα 23.2). Κλείστε και ασφαλίστε την πλάκα εργαλείου όπως απεικονίζεται στην εικόνα 17. Συνδέστε τον ακροδέκτη ενεργοποίησης στο διακόπτη της σέγας και συνδέστε το φις του εργαλείου με τον διακόπτη ασφαλείας. Με τις σέγες θα πρέπει να χρησιμοποιείτε οπωσδήποτε το κάλυμμα προστασίας (εικόνα 23.3). ΧΡΗΣΗ ΩΣ ΠΑΓΚΟΣ ΕΡΓΑΣΙΑΣ Το MASTER cut 1500 διαθέτει 4 πλαστικούς σφιγκτήρες. Με αυτούς μπορείτε να συγκρατήσετε και να στερεώσετε ευέλικτα και με ασφάλεια τα τεμάχια (εικόνα 24). ΡΥΘΜΙΣΗ ΤΗΣ ΠΛΑΚΑΣ ΕΡΓΑΛΕΙΟΥ Το ύψος της πλάκας εργαλείου από τον πάγκο εργασίας έχει ρυθμιστεί από το εργοστάσιο με τέτοιον τρόπο ώστε να εξασφαλίζεται η ολίσθηση του τεμαχίου επάνω από την περιοχή της πλάκας εργαλείου και του πάγκου εργασίας. Εάν χρειαστεί, μπορείτε να ρυθμίσετε την πλάκα εργαλείου ως προς το ύψος της. Λύστε τα έξι κόντρα παξιμάδια. Στη συνέχεια ευθυγραμμίστε το ύψος της πλάκας εργαλείου με τις έξι βίδες ώστε να έρθει στο ίδιο επίπεδο με τον πάγκο εργασίας και μετά σφίξτε πάλι τα κόντρα παξιμάδια. Πριν από κάθε εργασία θα πρέπει να ελέγχετε εάν τα έξι κόντρα παξιμάδια είναι πάντα καλά σφιγμένα. Πριν από κάθε εργασία θα πρέπει να ελέγχετε εάν οι βίδες και τα κόντρα παξιμάδια είναι καλά σφιγμένα στα δύο στηρίγματα για το κούμπωμα της πλάκας εργαλείου (εικόνα 25). ΕΙΔΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΓΙΑ ΤΟ MASTER cut 1500 ΔΥΟ ΣΦΗΝΕΣ ΠΡΟΣΘΕΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ, ΚΩΔ. ΠΡΟΪΟΝΤΟΣ 6930000 ΚΑΙ 6904000 ΓΙΑ ΤΗ ΧΡΗΣΗ ΔΙΣΚΟΠΡΙΟΝΩΝ ΧΕΙΡΟΣ ΧΩΡΙΣ ΣΦΗΝΑ ΠΡΟΣΟΧΗ: Ο ειδικός εξοπλισμός που περιγράφεται εδώ επιτρέπεται να χρησιμοποιηθεί αποκλειστικά και μόνο με το MASTER cut 1500. HINWEIS: Η λειτουργία και ο χειρισμός αυτού του ειδικού εξοπλισμού περιγράφεται στη συνέχεια και απεικονίζεται στη σελίδα 24 και εξής. ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Οι δύο σφήνες επιτρέπουν τη χρήση δισκοπρίονων χειρός χωρίς σφήνα. Η σφήνα 6903000 επιτρέπεται να χρησιμοποιηθεί σε δισκοπρίονα χειρός με δίσκους κοπής μέγιστης διαμέτρου 160 mm και πλάτος κοπής από 2,4 mm έως το πολύ 2,8 mm. Η σφήνα 6904000 επιτρέπεται να χρησιμοποιηθεί σε δισκοπρίονα χειρός με δίσκους κοπής μέγιστης διαμέτρου 200 mm, πλάτος κοπής από 2,4 mm έως το πολύ 2,8 mm και μέγιστο βάθος κοπής 66 mm.

Πριν από τη χρήση του ειδικού εξοπλισμού θα πρέπει να τηρηθούν οι γενικές υποδείξεις ασφαλείας, οι υποδείξεις ασφαλείας για δισκοπρίονα χειρός και οι αυθεντικές οδηγίες χρήσης του δισκοπρίονου χειρός χωρίς σφήνα! BDAL 6906_116306906 05.08.13 17:32 Seite 130v

ΣΦΗΝΕΣ ΚΩΔ. ΠΡΟΪΟΝΤΟΣ 6903000 ΚΑΙ 6904000 Το προϊόν Σφήνα 6903000 περιλαμβάνει τα εξής εξαρτήματα: 1x σφήνα (για μέγιστη διάμετρο δίσκου κοπής 160 mm), 1x υποδοχή σφήνας (μακριά έκδοση), 1x οδηγό ρύθμισης (εικόνα A). Το προϊόν Σφήνα 6904000 περιλαμβάνει τα εξής εξαρτήματα: 1x σφήνα (για μέγιστη διάμετρο δίσκου κοπής 200 mm), 1x υποδοχή σφήνας (κοντή έκδοση), 1x οδηγό ρύθμισης (εικόνα Β).

Παρακάτω περιγράφεται μόνον η τοποθέτηση και λειτουργία της σφήνας με κωδ. προϊόντος 6903000 για δισκοπρίονα χειρός με μέγιστη διάμετρο δίσκου κοπής 160 mm. Η τοποθέτηση και η λειτουργία της σφήνας με κωδ. προϊόντος 6904000 για δισκοπρίονα χειρός με μέγιστη διάμετρο δίσκου κοπής 200 mm είναι πανομοιότυπη. Με αυτή τη σφήνα μπορείτε ωστόσο να επεξεργαστείτε τεμάχια με μέγιστο ύψος 60 mm. ΤΟΠΟΘΕΤΗΣΗ ΣΦΗΝΑΣ Ανοίξτε την πλάκα εργαλείου όπως απεικονίζεται στην εικόνα 16 (εικόνα C.1). Τοποθετήστε τον πείρο υποδοχής με τα εξαρτήματα στερέωσης. Πραγματοποιήστε αυτή τη σύνδεση χωρίς να σφίξετε (εικόνα C.2). Κλείστε την πλάκα εργαλείου (εικόνα C.3). Περάστε τη σφήνα περ. 2 cm από επάνω στην εγκοπή του πείρου υποδοχής. Προσέξτε ώστε η σφήνα να είναι στραμμένη προς τη φορά του βέλους, όπως απεικονίζεται, και μέχρι το σημείο τερματισμού στην πλάκα εργαλείου (=κατακόρυφη ευθυγράμμιση). Σφίξτε τη βίδα άλεν (εικόνες C.4, C.5). Ανοίξτε πάλι την πλάκα εργαλείου (εικόνα C.6). ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ ΧΕΙΡΟΣ Τραβήξτε προς τα πίσω το κάλυμμα προστασίας του δισκοπρίονου χειρός και φέρτε το εργαλείο στο κέντρο της εγκοπής κοπής. Λύστε την ασφάλεια βάθους κοπής του δισκοπρίονου χειρός και ανοίξτε τελείως το βάθος κοπής. Σφίξτε την ασφάλεια του βάθους κοπής.

Ελέγξτε τώρα την απόσταση του μπροστινού δοντιού του δίσκου κοπής από την μπροστινή ακμή της εγκοπής κοπής. Αυτή η απόσταση θα πρέπει να είναι μικρότερη από 20 mm. Ευθυγραμμίστε την μπροστινή πλευρά του δισκοπρίονου χειρός με το σημάδι 0 της πλάκας βάσης του δισκοπρίονου χειρός και τις δύο βοηθητικές γραμμές στην πλάκα του εργαλείου. Στην πίσω πλευρά του δισκοπρίονου χειρός, ευθυγραμμίστε κεντρικά τον δίσκο κοπής με τη σφήνα (εικόνα D.1).

Την καλύτερη ορατότητα για τον έλεγχο της σωστής ευθυγράμμισης την έχετε πίσω από τη σφήνα και προς την πλευρά του δίσκου κοπής, αφού ο δίσκος κοπής έχει μεγαλύτερο πάχος από τη σφήνα. Μετά την ευθυγράμμιση του δισκοπρίονου χειρός τοποθετήστε πρώτα τους δύο πλευρικούς αναστολείς με τέτοιον τρόπο, ώστε να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Στη συνέχεια τοποθετήστε τους δύο σφιγκτήρες (εικόνα D.2).

Ελέγξτε άλλη μία φορά εάν ο δίσκος κοπής είναι ευθυγραμμισμένος κεντρικά με τη σφήνα, διαφορετικά θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός. Στερεώστε τώρα μία ακόμα πλευρά της πλάκας βάσης. Τοποθετήστε πρώτα τα γωνιακό στήριγμα με δύο πλευρικούς αναστολείς. Προσέξτε ώστε να υπάρχει επαφή με όλη την επιφάνεια της πλάκας βάσης. Στη συνέχεια τοποθετήστε αντίστοιχα στην απέναντι πλευρά ένα γωνιακό στήριγμα με δύο πλευρικούς αναστολείς. Τοποθετήστε τώρα τους δύο σφιγκτήρες (εικόνα D.3). Οι δύο σφιγκτήρες θα πρέπει να τοποθετηθούν όσο το δυνατόν πιο κοντά στη μακρύτερη πλευρά της πλάκας βάσης. Υπόδειξη: Περισσότερες δυνατότητες στερέωσης για διάφορες πλάκες βάσης θα βρείτε στις σελίδες 13 - 15. Ρύθμιση της απόστασης ασφαλείας μεταξύ σφήνας και δίσκου κοπής με τον οδηγό ρύθμισης. Κλείστε την πλάκα εργαλείου (εικόνα Ε.1). Τοποθετήστε τα εικονιζόμενα εξαρτήματα στη σφήνα (εικόνα Ε.2). Σφίξτε τη βίδα και τη ροδέλα που είναι συνδεδεμένες με τη σφήνα, τοποθετήστε χαλαρά και μη σφίγγετε τη βίδα και τη ροδέλα που υπάρχουν στο μπροστινό μέρος του περιβλήματος (εικόνα E.3). Λύστε με το κλειδί άλεν τη στερέωση της σφήνας (εικόνα E.4). Σπρώξτε τη σφήνα προς τα κάτω και κάθετα προς το δίσκο κοπής (εικόνα E.5). Σπρώξτε τη σφήνα προς τα κάτω μέχρι να ακουμπήσει τουλάχιστον ένα δόντι του δίσκου κοπής στο περίβλημα του οδηγού ρύθμισης (λεπτομέρεια E.6). Σφίξτε τώρα την μπροστινή ροδέλα (εικόνα E.6). Μετά το σφίξιμο της βίδας άλεν η απόσταση ασφαλείας μεταξύ δίσκου κοπής και σφήνας έχει ρυθμιστεί σε 5 mm το πολύ (εικόνα E.7). Στη συνέχεια ξεβιδώστε τον οδηγό ρύθμισης από τη σφήνα (εικόνα E.8).

Ελέγξτε άλλη μία φορά εάν ο δίσκος κοπής είναι ευθυγραμμισμένος κεντρικά με τη σφήνα (λεπτομέρεια στην εικόνα Ε.8) και ότι τηρείται η απόσταση ασφαλείας μεταξύ δίσκου κοπής και σφήνας των 5 mm (λεπτομέρεια στην εικόνα Ε.6), διαφορετικά θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός.

Πριν από κάθε εργασία θα πρέπει να ελέγχετε εάν η σφήνα και τα εξαρτήματα στερέωσης είναι καλά σφιγμένα! Ασφαλίστε την πλάκα εργαλείου όπως απεικονίζεται στην εικόνα 17. Ο πάγκος τώρα είναι έτοιμος για στατικές κοπές, διαβάστε σχετικά την ενότητα για τη στατική κοπή με το δισκοπρίονο χειρός. Ρύθμιση βάθους κοπής Εάν αλλάξει το βάθος κοπής θα πρέπει να μεταβληθεί το ύψος της σφήνας για να τηρηθεί η μέγιστη απόσταση ασφαλείας των 5 mm από το δίσκο κοπής. Λύστε πρώτα με το κλειδί άλεν τη σφήνα. Ρυθμίστε τώρα το επιθυμητό βάθος κοπής στο δισκοπρίονο χειρός. Σφίξτε τώρα την ασφάλεια του βάθους κοπής. Τοποθετήστε τον οδηγό ρύθμισης μαζί με τη σφήνα όπως απεικονίζεται στις εικόνες E.1 έως E.8. Κάθετες φαλτσογωνιές Για κάθετες φαλτσογωνιές θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός. Ρυθμίστε την επιθυμητή φαλτσογωνιά στο δισκοπρίονο χειρός. Τραβήξτε προς τα πίσω το κάλυμμα προστασίας του δισκοπρίονου χειρός και φέρτε το εργαλείο στο κέντρο της εγκοπής κοπής. Λύστε την ασφάλεια βάθους κοπής του δισκοπρίονου χειρός και ανοίξτε τελείως το βάθος κοπής. Σφίξτε την ασφάλεια του βάθους κοπής (εικόνες F.1, F.2). Λύστε τη βίδα άλεν και γυρίστε τη σφήνα, μέχρι η σφήνα να έρθει ακριβώς στο κέντρο του δίσκου κοπής (εικόνα F.3).

Ελέγξτε τώρα την απόσταση του μπροστινού δοντιού του δίσκου κοπής από την μπροστινή ακμή της εγκοπής κοπής. Αυτή η απόσταση θα πρέπει να είναι μικρότερη από 20 mm (εικόνα F.4). Σφίξτε τη βίδα άλεν (εικόνα F.5).

Ευθυγραμμίστε τον δίσκο κοπής παράλληλα προς την εγκοπή κοπής και προσέξτε ώστε ο δίσκος κοπής να είναι πάντα κεντραρισμένος ως προς τη σφήνα. BDAL 6906_116306906 05.08.13 17:32 Seite 131v

Τοποθετήστε τώρα τους δύο πλευρικούς αναστολείς ε τέτοιον τρόπο, ώστε να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Στη συνέχεια τοποθετήστε τους δύο σφιγκτήρες. Στερεώστε τώρα ία ακόα πλευρά της πλάκας βάσης. Τοποθετήστε πρώτα τα γωνιακό στήριγα ε δύο πλευρικούς αναστολείς. Προσέξτε ώστε να υπάρχει επαφή ε όλη την επιφάνεια της πλάκας βάσης. Στη συνέχεια τοποθετήστε αντίστοιχα στην απέναντι πλευρά ένα γωνιακό στήριγα ε δύο πλευρικούς αναστολείς. Τοποθετήστε τώρα τους δύο σφιγκτήρες. Οι δύο σφιγκτήρες θα πρέπει να τοποθετηθούν όσο το δυνατόν πιο κοντά στη ακρύτερη πλευρά της πλάκας βάσης (εικόνα G). Ρύθιση της απόστασης ασφαλείας εταξύ σφήνας και δίσκου κοπής ε τον οδηγό ρύθισης. Κλείστε την πλάκα εργαλείου (εικόνα H.1). Τοποθετήστε τα εικονιζόενα εξαρτήατα στη σφήνα (εικόνα H.2). Σφίξτε τη βίδα και τη ροδέλα που είναι συνδεδεένες ε τη σφήνα, τοποθετήστε χαλαρά και η σφίγγετε τη βίδα και τη ροδέλα που υπάρχουν στο προστινό έρος του περιβλήατος (εικόνα H.3). Λύστε ε το κλειδί άλεν τη στερέωση της σφήνας (εικόνα H.4). Σπρώξτε τη σφήνα προς το δίσκο κοπής και ε την ίδια γωνία του δίσκου κοπής (εικόνα H.5). Σπρώξτε τη σφήνα προς τα κάτω έχρι να ακουπήσει τουλάχιστον ένα δόντι του δίσκου κοπής στο περίβληα του οδηγού ρύθισης (λεπτοέρεια Η.6). Σφίξτε τώρα την προστινή ροδέλα (εικόνα Η.6). Μετά το σφίξιο της βίδας άλεν η απόσταση ασφαλείας εταξύ δίσκου κοπής και σφήνας έχει ρυθιστεί σε 5 mm το πολύ (εικόνα Η.7). Ξεβιδώστε στη συνέχεια τον οδηγό ρύθισης από τη σφήνα. Ασφαλίστε τώρα την πλάκα εργαλείου όπως απεικονίζεται στην εικόνα 17 και ελέγξτε άλλη ία φορά την ελεύθερη περιστροφή του δίσκου κοπής (εικόνα Ι).

Ελέγξτε άλλη ία φορά εάν ο δίσκος κοπής είναι ευθυγραισένος κεντρικά ε τη σφήνα (λεπτοέρεια στην εικόνα Ι) και ότι τηρείται η απόσταση ασφαλείας εταξύ δίσκου κοπής και σφήνας των 5 mm (λεπτοέρεια στην εικόνα Η.6), διαφορετικά θα πρέπει να ευθυγραίσετε εκ νέου το δισκοπρίονο χειρός.

Πριν από κάθε εργασία θα πρέπει να ελέγχετε εάν η σφήνα και τα εξαρτήατα στερέωσης είναι καλά σφιγένα! Ο πάγκος τώρα είναι έτοιος για στατικές κοπές, διαβάστε σχετικά την ενότητα για τη στατική κοπή ε το δισκοπρίονο χειρός. Eγγύηση Αγαπητέ ερασιτέχνη άστορα, αποκτήσατε ένα προϊόν wolfcraft

υψηλής ποιότητας που θα σας διευκολύνει στα αστορέατά σας. Τα προϊόντα wolfcraft

ανταποκρίνονται στις υψηλές τεχνικές προδιαγραφές και πριν φτάσουν στο επόριο έχουν περάσει από εντατικές φάσεις εξέλιξης και δοκιών. Στο στάδιο παραγωγής, οι συνεχείς έλεγχοι και τακτικές δοκιές διασφαλίζουν τις υψηλές προδιαγραφές ποιότητας. Οι τεχνολογικές εξελίξεις και οι αξιόπιστοι έλεγχοι ποιότητας σας δίνουν τη σιγουριά ότι έχετε κάνει τη σωστή επιλογή αγοράς. Για το προϊόν wolfcraft

παρέχουν 10 χρόνια εγγύηση από την ηεροηνία αγοράς για αποκλειστική χρήση στον τοέα των ερασιτεχνών αστόρων. Η εγγύηση καλύπτει όνο τις ζηιές που θα προκληθούν στο αντικείενο αγοράς και όνο αυτές που οφείλονται σε σφάλατα υλικού και κατασκευής. Η εγγύηση δεν καλύπτει τις ζηιές και τις φθορές που θα προκληθούν λόγω λανθασένης χρήσης ή ανεπαρκούς συντήρησης. Ακόα, η εγγύηση δεν καλύπτει τις συνηθισένες φθορές από τη φυσιολογική χρήση καθώς και ελαττώατα και ζηιές τις οποίες ο πελάτης γνώριζε κατά τη σύναψη του συβολαίου. Οι αξιώσεις εγγύησης πορούν να εγερθούν όνο ε την επίδειξη του τιολογίου/απόδειξης αγοράς. Η εγγύηση που παρέχεται από την wolfcraft

δεν περιορίζει τα νόια δικαιώατά σας ως καταναλωτή (ετέπειτα αποκατάσταση, υπαναχώρηση ή είωση, αποζηίωση για φθορές ή δαπάνες). Δήλωση Συμμόρφωσης σύμφωνα με την Ευρωπαϊκή Οδηγία Μηχανών 2006/42/EC, Παράρτημα II A Ο οίκος wolfcraft GmbH που βρίσκεται στην οδό Wolff-Str. 1 της περιοχής D-56746 Kempenich (Γερµανίας), µε το παρόν διαβεβαιώνει πως το προϊόν µε κωδικό (MASTER cut 1500) συµφωνεί µε την Ευρωπαϊκή Οδηγία Μηχανών 2006/42/EC. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Σύφωνα ε τα ακόλουθα στάνταρ: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, 02.08.2013 Michael Bauseler Πρόσωπο µε αρµοδιότητα υπογραφής της ∆ήλωσης συµµόρφωσης και της συλλογής των τεχνικών εγγράφων. (∆ιοίκηση/Τεχνολογία/Επιµελητεία; wolfcraft GmbH) BDAL 6906_116306906 05.08.13 17:32 Seite 132GİRİŞ
