ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 6902612 WOLFCRAFT

• ΠΡΟΣΟΧΗ: ∆ιαβάστε όλες τις οδηγίες ασφαλείας και τις υπόλοιπες οδηγίες που θα βρείτε µε τον MASTER cut 2500 και µε τα ηλεκτρικά εργαλεία που θα χρησιµοποιήσετε. Η µη τήρηση των οδηγιών ασφαλείας και των υπολοίπων οδηγιών µπορεί να προκαλέσει ηλεκτρικές εκκενώσεις, φωτιά και/ή σοβαρές βλάβες

• Κρατήστε τις οδηγίες λειτουργίας για µελλοντική χρήση σε ασφαλές µέρος ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ διαστάσεις (συναρµολογηµένο): 1185 x 757 x 863 mm ( πλάτος x βάθος x ύψος ) διαστάσεις (αναδιπλωµένο): 1085 x 757 x 213 mm επιφάνεια εργασίας: 1035 x 695 mm µέγιστο ύψος τεµαχίου εργασίας: πάγκος για δισκοπρίονο 60 mm ( µπάρα οδηγός 60 mm ) Μέγιστο πλάτος κοπής ε παράλληλο οδηγό: πάγκος δισκοπρίονου 570 mm Μέγιστο ήκος κοπής: ράγα οδηγός 740 mm µέγιστη διάσταση τεµαχίου εργασίας: 600 x 400 x 65 mm ( τράπεζα φρέζας ) διάµετρος οπών συγκράτησης: 20 mm σχήµα οπών συγκράτησης: 135 / 135 mm ( οριζόντια / κάθετα ) δυνατότητα φορτίου: 120 kg βάρος: 24 kg

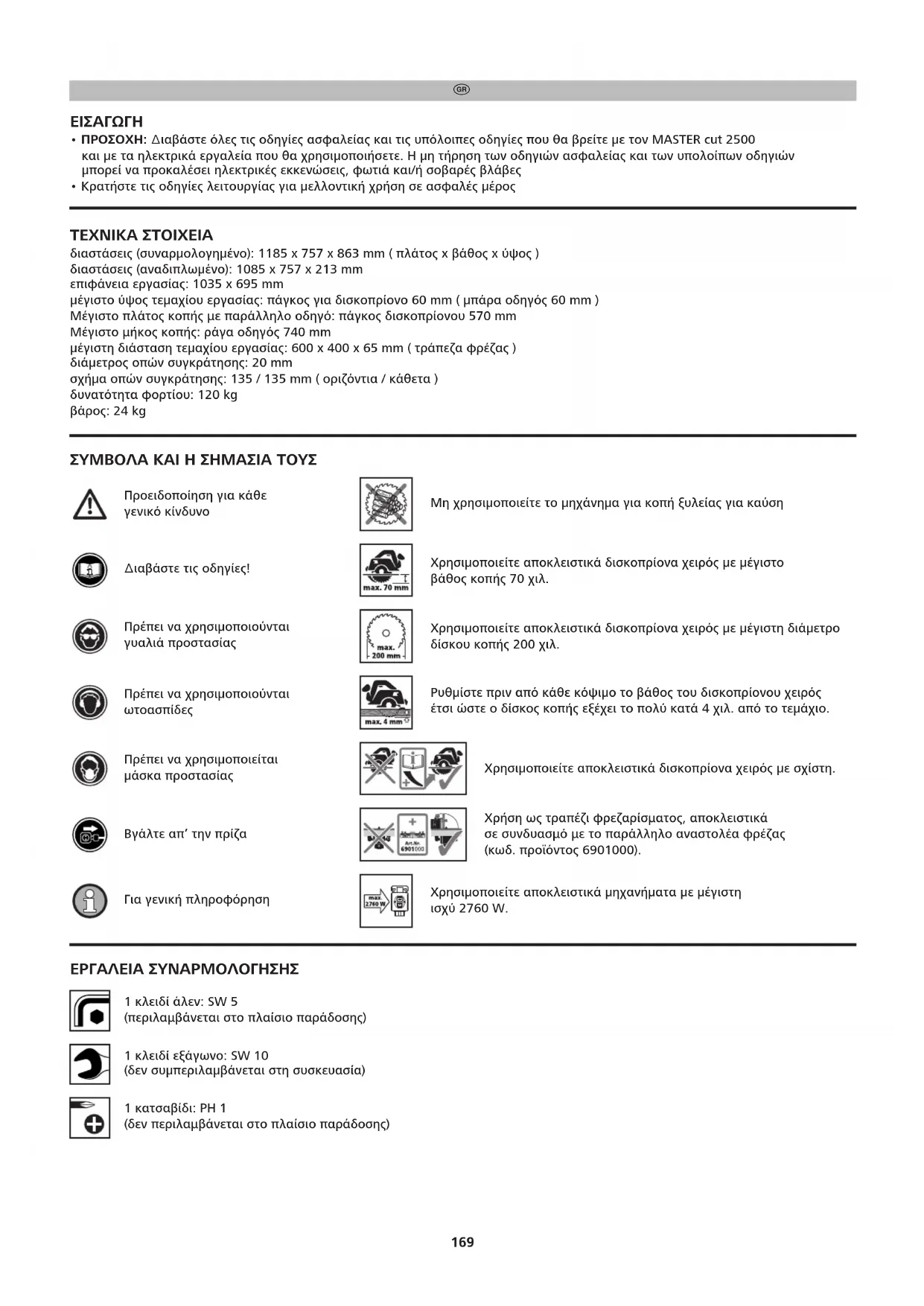

ΣΥΜΒΟΛΑ ΚΑΙ Η ΣΗΜΑΣΙΑ ΤΟΥΣ Μη χρησιµοποιείτε το µηχάνηµα για κοπή ξυλείας για καύση Χρησιµοποιείτε αποκλειστικά δισκοπρίονα χειρός µε µέγιστο βάθος κοπής 70 χιλ. Χρησιµοποιείτε αποκλειστικά δισκοπρίονα χειρός µε µέγιστη διάµετρο δίσκου κοπής 200 χιλ. Ρυθµίστε πριν από κάθε κόψιµο το βάθος του δισκοπρίονου χειρός έτσι ώστε ο δίσκος κοπής εξέχει το πολύ κατά 4 χιλ. από το τεµάχιο. Χρησιµοποιείτε αποκλειστικά µηχανήµατα µε µέγιστη ισχύ 2760 W. Χρησιµοποιείτε αποκλειστικά δισκοπρίονα χειρός µε σχίστη. Χρήση ως τραπέζι φρεζαρίσατος, αποκλειστικά σε συνδυασό ε το παράλληλο αναστολέα φρέζας (κωδ. προϊόντος 6901000). Προειδοποίηση για κάθε γενικό κίνδυνο ∆ιαβάστε τις οδηγίες! Πρέπει να χρησιµοποιούνται γυαλιά προστασίας Πρέπει να χρησιµοποιούνται

Βγάλτε απ’ την πρίζα Για γενική πληροφόρηση Πρέπει να χρησιµοποιείται µάσκα προστασίας

ΕΡΓΑΛΕΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ 1 κλειδί άλεν: SW 5 (περιλαβάνεται στο πλαίσιο παράδοσης) 1 κατσαβίδι: PH 1 (δεν περιλαβάνεται στο πλαίσιο παράδοσης) 1 κλειδί εξάγωνο: SW 10 (δεν συµπεριλαµβάνεται στη συσκευασία) BDAL 6902_116306902 26.04.17 11:51 Seite 169170 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Το MASTER cut 2500 είναι ένας ακριβής πάγκος κοπής και εργασίας. Είναι κατάλληλος για:

• την τοποθέτηση ενός δισκοπρίονου χειρός ε σφήνα στην πλάκα του εργαλείου, ε έγιστη διάετρο δίσκου κοπής 200 mm και ε έγιστο βάθος κοπής 70 mm. Χρησιοποιείτε όνο πριόνια που ταιριάζουν στις αναφερόενες έγιστες διαστάσεις της πλάκας βάσης (βλέπε εικόνα 13). Πρέπει να χρησιοποιηθεί το κατάλληλο εργαλείο διαχωρισού. Έτσι το πριόνι ετατρέπεται σε ένα επιτραπέζιο δισκοπρίονο.

• τη χρήση ως πάγκος δισκοπρίονου για δισκοπρίονα χειρός χωρίς σφήνα. Αποκλειστικά σε συνδυασό ε τον πρόσθετο εξοπλισός της ξεχωριστής σφήνας, κωδ. προϊόντος 6916000 ε έγιστη διάετρο δίσκου κοπής 160 mm και ελάχιστο πλάτος κοπής 2,4 mm.

• τη χρήση ως πάγκος δισκοπρίονου για δισκοπρίονα χειρός χωρίς σφήνα. Αποκλειστικά σε συνδυασό ε τον πρόσθετο εξοπλισός της ξεχωριστής σφήνας, κωδ. προϊόντος 6917000 ε διάετρο δίσκου κοπής από 161 mm έως 200 mm το πολύ. ελάχιστο πλάτος κοπής 2,4 mm και έγιστο βάθος κοπής 66 mm.

• τη χρήση ως καθοδηγούενο δισκοπρίονο χειρός επάνω στη ράγα οδήγησης για την επεξεργασία εγάλων τεαχίων όπως πόρτες, πάγκοι εργασίας κ.λπ. Εδώ η πλάκα εργαλείου ε το εργαλείο διαχωρισού της ράγας οδήγησης ως φορείο οδηγού για την ράγα

• τη χρήση ως πάγκος σέγας. Πρέπει να χρησιοποιηθεί το εργαλείο διαχωρισού για σέγες και κατακόρυφες φρέζες.

• την τοποθέτηση ενός δισκοπρίονου κάθετης και πλάγιας κοπής. Το δισκοπρίονο κάθετης και πλάγιας κοπής πρέπει να τοποθετηθεί στις προβλεπόενες οβάλ οπές ε τα συνοδευτικά υλικά στερέωσης.

• τη χρήση ως τραπέζι φρεζαρίσατος, αποκλειστικά σε συνδυασό ε το παράλληλο αναστολέα φρέζας, κωδ. προϊόντος 6901000 και για κατακόρυφες φρέζες ε 230 V και έως 1800 W. Μην χρησιοποιείτε φρέζες ε διάετρο εγαλύτερη από 27 mm! Το ηχάνηα φρεζαρίσατος δεν επιτρέπεται να χρησιοποιηθεί σε συνδυασό ε τη ράγα οδήγησης. Θα πρέπει να χρησιοποιηθεί το εργαλείο διαχωρισού για κατακόρυφες φρέζες και σέγες ε ένθετους δακτυλίους.

• τη χρήση ως πάγκος εργασίας για την επεξεργασία τεαχίων (π.χ. διάτρηση, λείανση κ.λπ). Με τη βοήθεια των ονών σφιγκτήρων wolfcraft (κωδ. προϊόντος 3036000) πορούν τα τεάχια εργασίας να σταθεροποιηθούν ε ασφάλεια από τις οπές στερέωσης της πλάκας εργασίας.

• Πρέπει να τηρηθούν οι οδηγίες του κατασκευαστή και οι υποδείξεις ασφαλείας των χρησιοποιούενων εργαλείων καθώς και οι υποδείξεις ασφαλείας του πάγκου εργαλείων.

• Στην περίπτωση απόρριψης του MASTER cut 2500 παρακαλούε τηρήστε τις τοπικές διατάξεις διάθεσης απορριάτων. Ο χρήστης φέρει την ευθύνη για ζηιές και ατυχήατα που θα προκληθούν λόγω η ενδεδειγένης χρήσης.

ΓΕΝΙΚΕΣ ΟΔΗΔΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Ο χώρος εργασίας σας πρέπει να είναι καθαρός και να διαθέτει καλό φωτισμό. Η ακαταστασία και η έλλειψη φωτισµού στο χώρο εργασίας µπορούν να προκαλούν ατυχήµατα.

• Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε εκρηκτικό περιβάλλον με εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Τα ηλεκτρικά εργαλεία δηµιουργούν σπίθες οι οποίες ενδέχεται να προκαλούν ανάφλεξη της σκόνης ή των αναθυµιάσεων.

• Κρατήστε παιδιά και άλλα άτομα μακριά όταν χρησιμοποιείτε ηλεκτρικά εργαλεία. Αν αποσπαστεί η προσοχή σας υπάρχει κίνδυνος να χάσετε τον έλεγχο της συσκευής.

• Το φις ρεύματος του ηλεκτρικού εργαλείου πρέπει να ταιριάζει σωστά στην πρίζα. Δεν επιτρέπεται καμία τροποποίηση του φις. Μη χρησιμοποιείται αντάπτορες για ηλεκτρικά εργαλεία με προστασία γείωσης. Χρησιµοποιώντας µη τροποποιηµένα φις και τις κατάλληλες πρίζες µειώνετε τον κίνδυνο ηλεκτροπληξίας.

• Κρατήστε τα ηλεκτρικά εργαλεία μακριά από βροχή και υγρασία. Η εισροή νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

• Αν δουλεύετε με ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε μόνο μπαλαντέζες κατάλληλες για εξωτερικούς χώρους. Χρησιµοποιώντας µπαλαντέζα κατάλληλη για εξωτερικούς χώρους µειώνετε τον κίνδυνο ηλεκτροπληξίας.

• Αν δεν μπορείτε να αποφύγετε τη χρήση ηλεκτρικού εργαλείου σε υγρό περιβάλλον, χρησιμοποιήστε διακόπτη ασφαλείας. Χρησιµοποιώντας διακόπτη ασφαλείας µειώνετε τον κίνδυνο ηλεκτροπληξίας.

• Να είστε προσεκτικός/ή και συγκεντρωμένος/η στην εργασία σας με το ηλεκτρικό εργαλείο και να το χειρίζεστε υπεύθυνα. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένος/η ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μια στιγµή απροσεξίας στη χρήση ηλεκτρικού εργαλείου µπορεί να επιφέρει σοβαρό τραυµατισµό.

• Χρησιμοποιήστε κατάλληλη ένδυση και εξοπλισμό προστασίας, όπως ωτοασπίδες, γυαλιά, µάσκες σκόνης όταν η εργασία παράγει σκόνη και γάντια προστασίας όταν χρησιµοποιείτε σκληρά υλικά και όταν αλλάζετε εργαλεία.

• Αφαιρέστε εργαλεία ρύθμισης ή κατσαβίδια από το ηλεκτρικό εργαλείο πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που παρέµεινε µέσα σε εξάρτηµα της συσκευής µπορεί να προκαλέσει τραυµατισµό.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε μαλλιά, ρούχα και γάντια μακριά από κινούμενα μέρη. Χαλαρά ρούχα, κοσµήµατα ή µακριά µαλλιά µπορεί να πιάνονται από κινούµενα µέρη.

• Πάντα να χρησιμοποιείτε το προστατευτικό κάλυμμα με τον εξολκέα σκόνης.

• Μη χρησιμοποιείτε ηλεκτρικά εργαλεία με χαλασμένο διακόπτη. Ηλεκτρικά εργαλεία που δεν µπορούν να ενεργοποιηθούν και να απενεργοποιηθούν µε διακόπτη είναι επικίνδυνα και πρέπει να επισκευαστούν.

• Φυλάξτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιούνται μακριά από παιδιά. Μην αφήνετε άτομα που δεν έχουν τις κατάλληλες γνώσεις και δεν έχουν διαβάσει αυτές τις οδηγίες να χειριστούν τη συσκευή. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιµοποιούνται από άτοµα χωρίς εµπειρία.

• Ελέγξτε πρίν την εργασία εάν ο εξοπλισμός και τα εργαλεία λειτουργούν κανονικά. Μην εργάζεστε ποτέ µε φθαρµένα ή στοµωµένα εργαλεία.

• Φροντίστε τα ηλεκτρικά εργαλεία σας να επισκευάζονται µόνο από καταρτισµένο εξειδικευµένο προσωπικό µε γνήσια ανταλλακτικά. Έτσι το ηλεκτρικό εργαλείο σας θα συνεχίζει να είναι ασφαλές.

• Βγάλτε το βύσμα απο την πρίζα και/ή αφαιρέστε τη μπαταρία απο το ηλεκτρικό εργαλείο πρίν αλλάξετε τις ρυθμίσεις του ή πρίν την αντικατάσταση των στοιχείων του. Η µη εσκεµµένη επανεκκίνηση του ηλεκτρικού εργαλείου µπορεί να προκαλέσει

• Συναρμολογήστε κανονικά το τραπέζι εργασίας πρίν την τοποθέτηση του ηλεκτρικού εργαλείου. Η σωστή συναρµολόγηση του τραπεζιού εργασίας είναι ιδιαίτερα σηµαντική για την αποφυγή πτώσης.

• Τοποθετήστε το ηλεκτρικό εργαλείο σωστά στη βάση μηχανών, πρίν τη χρήση. Εάν το ηλεκτρικό εργαλείο βγεί απο τη θέση του απο τη βάση, µπορεί να µην µπορείτε να το ελέγξετε.

• Τοποθετήστε τον πάγκο εργασίας σε μία ομαλή, λεία και οριζόντια επιφάνεια. Εάν ο πάγκος εργασίας µετακινηθεί ή ταλαντευθεί ούτε το ηλεκτρικό εργαλείο ούτε το τεµάχιο εργασίας δεν θα µετακινηθούν µε ασφάλεια και σταθερά.

• Μην υπερφορτώνετε τον πάγκο εργασίας και μην τον χρησιμοποιείτε ως σκάλα. Υπερβολικό φορτίο ή η στήριξη πάνω στον πάγκο εργασίας µπορούν να µεταθέσουν το κέντρο βάρους του ψηλότερα µε αποτέλεσµα να αναποδογυρίσει.

• Μη χρησιµοποιείτε άλλο υλικό από ξύλο ή εύκολα επεξεργάσιµο πλαστικό. Εξαίρεση: Επιτρέπεται η χρήση µετάλλων εύκολα επεξεργάσιµων απο µηχανές ( π.χ αλουµίνιο ), αλλά µόνο µε τη σέγα και κατάλληλη λεπίδα.

• Θραύσµατα, κοµµάτια και ανάλογα υπολείµµατα δεν πρέπει να αφαιρούνται µε το χέρι κοντά στην περιοχή της λεπίδας όταν αυτή είναι σε λειτουργία!

• Τα χρησιµοποιούµενα µηχανήµατα θα πρέπει να συµµορφώνονται µε το πρότυπο DIN EN 60745-1, εξοπλισµός φτιαγµένος µετά το 1995 πρέπει να έχει την ένδειξη CE.

• Μην επιχειρήσετε την κοπή µε το χέρι χωρίς τη βοήθεια οδηγού· χρησιµοποιείστε τον παράλληλο ή των οδηγό γωνιών.

• Οι λεπίδες κοπής δεν πρέπει να επιβραδύνονται µε την άσκηση πίεσης απο το πλάι µετά την απενεργοποίηση του εργαλείου.

• Χρησιµοποιείστε τα εργαλεία µόνο για το σκοπό που δηµιουργήθηκαν.

• Χρησιµοποιείστε µόνο λεπίδες που δεν έχουν υποστεί φθορές.

• Κάνετε συχνούς ελέγχους εάν οι βίδες είναι καλά σφιγµένες.

• Μη χρησιµοποιείτε τον πάγκο εργασίας αντικανονικά και για σκοπό άλλον απ’ αυτόν που προορίζεται.

• Αποµακρύνεται όλα τα µη χρήσιµα αντικείµενα απο τον πάγκο.

• Μη χρησιµοποιείτε το µηχάνηµα για κοπή ξυλείας για καύση.

• Μη χρησιµοποιείτε το µηχάνηµα για κοπή κορµών.

• Τα ηλεκτρικά εργαλεία πρέπει να ενεργοποιούνται ή να απενεργοποιούνται απο τον διακόπτη ασφαλείας τους.

• Χρησιµοποιείστε µόνο την τσιµπίδα που παρέχεται για την µόνιµη ρύθµιση της συσκευής στη θέση “ON”

• Αντικαταστήστε τα φθαρµένα διάκενα µε νέα.

• Πάντα να χρησιµοποιείτε µια βοηθητική βέργα ώθησης για την επεξεργασία µικρών και στενών αντικειµένων.

• Σιγουρευτείτε ότι οι έκκεντροι µοχλοί για στερέωση των ποδιών του τραπεζιού.

• Σιγουρευτείτε πριν τη χρήση ότι το δισκοπρίονο χειρός, το ρούτερ ή η σέγα είναι σωστά στερεωµένα στη βάση µηχανών και ότι η βάση µηχανών είναι στερεωµένη µε ασφάλεια στην εγκοπή του πάγκου εργασίας ή ότι βρίσκεται µε ασφάλεια πάνω στη µπάρα οδηγό.

• Προσέξτε τις µέγιστες επιτρεπτές διαστάσεις του αντικειµένου εργασίας (βλ. τεχνικά στοιχεία).

• Χρησιµοποιήστε τα διάφορα διάκενα αποκλειστικά για το σκοπό τους όπως αυτό περιγράφεται µε γράφηµα για το καθένα.

• Κρεάστε τη ράβδο, τα εργαλεία διαχωρισού ή το γωνιακό στοπ στους προβλεπόενους βιδωτούς γάντζους όταν δεν τα χρησιοποιείτε.

• Μην χρησιοποιείτε τον πάγκο του ηχανήατος σε υπαίθριο χώρο όταν βρέχει ή όταν επικρατεί υγρασία.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΑ

• Εκτός απο τις συγκεκριµένες οδηγίες ασφαλείας του πάγκου εργασίας, προσέξτε επίσης τις οδηγίες ασφαλείας του δισκοπρίονου χειρός µε το οποίο θα εργαστείτε.

• Χρησιµοποιείστε µόνο δισκοπρίονα χειρός µε σφήνα διαχωρισµού, µε µέγιστη διάµετρο λάµας 200 mm και µέγιστο βάθος κοπής 70 mm.

• Χρησιµοποιείτε µόνο δισκοπρίονα εντός των ανωτέρω διαστάσεων της πλάκας βάσης ( Βλέπε εικ. 13 ).

• Χρησιµοποιείτε τον πάγκο για το δισκοπρίονο µόνο όταν το προστατευτικό κάλυµµα είναι σωστά τοποθετηµένο.

• ΠΑΡΑΚΑΛΟΥΜΕ ΠΡΟΣΕΞΤΕ: Σιγουρευτείτε ότι οι λεπίδες έχουν τοποθετηθεί παράλληλα στο διάκενο και επανευθυγραµµίστε το δισκοπρίονο χειρός εάν χρειαστεί.

• Στηρίξτε τα µεγάλα τεµάχια εργασίας στο πλάι έτσι ώστε να βρίσκονται σε οριζόντια θέση π.χ µε το καβαλέτο µε ροδές της wolfcraft ( Νο 6119973 ).

• Αποφύγετε την υπερφόρτωση του δισκοπρίονου χειρός.

• Μη χρησιµοποιείτε φύλλα λείανσης.

• Χρησιµοποιείτε µόνο προτεινόµενες µάρκες λεπίδων πριονιού και επιλέξτε τες ανάλογα µε το υλικό πάνω στο οποίο θα τις εφαρµόσετε.

• ΚΙΝΔΥΝΟΣ: Μην έχετε τα χέρια σας κοντά την περιοχή κοπής ή τις λεπίδες πριονιού.

• Ποτέ μην αγγίζετε το αντικείμενο εργασίας κάτω απο τον πάγκο. Το προστατευτικό κάλυµµα δεν µπορεί να σας προστατέψει απο τις λεπίδες του πριονιού απο κάτω.

• Προσαρμόστε το βάθος κοπής στο πάχος του αντικειμένου εργασίας. λιγότερο απο όλο το µήκος του δοντιού πρέπει να φαίνεται κάτω απο το αντικείµενο.

• Πρέπει πάντα να γνωρίζετε ότι το αντικείµενο εργασίας µπορεί να µαγκωθεί απο την λεπίδα πριονιού που λειτουργεί και να χτυπήσει τον χρήστη.

• Αντίστροφη ώθηση µπορεί να προκληθεί απο τη χρήση του πριονιού λανθασµένα και/ή για λάθος εφαρµογή. Μπορεί να αποτραπεί µε τη χρήση προληπτικών µέτρων, όπως περιγράφονται παρακάτω.

• Κρατήστε το δισκοπρίονο σταθερά με τα δύο χέρια και βάλτε τα μπράτσα σας σε τέτοια θέση ώστε να μπορούν να απορροφούν τις πιέσεις προς τα πίσω. Να στέκεστε πάντα στο πλάι της λάμας πριονιού· ποτέ μην ευθυγραμμίζετε το σώμα σας με την λεπίδα. Σε περίπτωση αντίστροφης ώθησης το δισκοπρίονο µπορεί να αναπηδήσει ανάποδα, αν και ο χρήστης θα πρέπει να είναι σε θέση να ελέγξει την κατάσταση χρησιµοποιώντας κατάλληλα προληπτικά µέτρα.

• Σε περίπτωση που η λεπίδα του πριονιού μπλοκάρει ή πρέπει να διακόψετε την εργασία σας, πάντα να κλείνετε το διακόπτη του δισκοπρίονου και κρατήστε το σταθερό στο υλικό μέχρι η λεπίδα να ακινητοποιηθεί. Ποτέ μην προσπαθήσετε να απομακρύνετε το πριόνι απο το αντικείμενο εργασίας ή να το τραβήξετε προς την αντίθετη κατεύθυνση όσο η λάμα περιστρέφεται γιατί μπορεί να προκληθεί αντίστροφη ώθηση. Βρείτε το λόγο που οι λεπίδες µπλόκαραν και διορθώστε το. BDAL 6902_116306902 26.04.17 11:51 Seite 171• Εάν θέλετε να επαναλειτουργήσετε το πριόνι που έχει σταµατήσει στο αντικείµενο εργασίας, κεντράρετε τη λεπίδα στο διάκενο κοπής και ελέγξτε εάν τα δόντια έχουν µπλοκάρει στο αντικείµενο. Εάν η λεπίδα µπλοκάρει µπορεί να ελευθερωθεί µόνη της απο το υλικό ή να προκαλέσει αντίστροφη ώθηση κατά την έναρξη του πριονιού.

• Στηρίξτε τις µεγάλες επιφάνειες για να µειώσετε τον κίνδυνο αντίστροφης ώθησης απο µπλοκάρισµα της λεπίδας πριονιού. Οι µεγάλες επιφάνειες υλικών µπορεί να λυγίσουν απο το βάρος τους. Πρέπει να στηρίζονται και απο τις δύο πλευρές, και κοντά στο διάκενο κοπής και στην άκρη.

• Μη χρησιµοποιείτε στοµωµένες ή χαλασµένες λεπίδες πριονιού. Λεπίδες στοµωµένες ή µε χαλασµένα δόντια θα αυξήσουν την τριβή στο στενό διάκενο κοπής, θα προκαλέσουν µπλοκάρισµα της λάµας και αντίστροφη ώθηση.

• Ρυθµίστε το βάθος κοπής και την γωνία κοπής πρίν την έναρξη. Εάν οι ρυθµίσεις αλλάξουν κατά τη διάρκεια της κοπής, η λεπίδα µπορεί να µπλοκάρει και να προκαλέσει αντίστροφη ώθηση.

• Προσέξτε ιδιαίτερα όταν πραγµατοποιείτε απότοµες κοπές σε υπάρχον τοίχο ή άλλη καλυµµένη περιοχή. Η λεπίδα µπορεί να µπλοκάρει σε καλυµµένα αντικείµενα και να προκαλέσει αντίστροφη ώθηση.

• Προσέξτε τις µέγιστες επιτρεπτές διαστάσεις του αντικειµένου εργασίας (βλ. τεχνικά στοιχεία).

• Για το κόψιµο σχισµών και αρµών χρησιµοποιήστε πάντα τη λαβή προώθησης, επειδή η λεπίδα του πριονιού δεν φαίνεται.

ΥΠΟΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΕΠΙΤΡΑΠΕΖΙΑ ΙΣΚΟΠΡΙΟΝΑ

• Αφήστε τοποθετηένα τα καλύατα προστασίας. Τα καλύατα προστασίας πρέπει να βρίσκονται σε καλή λειτουργική κατάσταση και να είναι σωστά τοποθετηένα. Τα χαλαρωένα, φθαρένα ή ελαττωατικά καλύατα προστασίας πρέπει να επισκευαστούν ή να αντικατασταθούν.

• Για τις κοπές διαχωρισού χρησιοποιείτε πάντοτε το κάλυα προστασίας του δίσκου κοπής και τη σφήνα. Για κοπές διαχωρισού όπου ο δίσκος κοπής εισχωρεί σε όλο το πάχος του τεαχίου, το κάλυα προστασίας και οι άλλες διατάξεις προστασίας ειώνουν τον κίνδυνο τραυατισών.

• Προσοχή: Στον πάγκο ηχανήατος δεν επιτρέπονται οι κοπές αρών, η διαόρφωση εγκοπών και ο διαχωρισός ε τη έθοδο ανατροπής!

• Προσοχή: Μην επεξεργάζεστε τεάχια που έχουν πάχος ικρότερο από 2 mm!

• Πριν από την ενεργοποίηση του ηλεκτρικού εργαλείου βεβαιωθείτε ότι ο δίσκος κοπής δεν έρχεται σε επαφή ε το κάλυα προστασίας, τη σφήνα ή το τεάχιο εργασίας. Η αθέλητη επαφή αυτών των εξαρτηάτων ε τον δίσκο κοπής πορεί να προκαλέσει επικίνδυνες καταστάσεις.

• Ρυθίστε τη σφήνα σύφωνα ε την περιγραφή σε αυτές τις οδηγίες λειτουργίας. Οι λανθασένες αποστάσεις, θέσεις και ευθυγραίσεις πορεί να έχουν ως αποτέλεσα, η σφήνα να ην αποτρέψει αποτελεσατικά το απότοο τίναγα.

• Για να πορεί να λειτουργήσει η σφήνα, θα πρέπει να επενεργεί στο τεάχιο εργασίας. Η σφήνα δεν λειτουργεί αποτελεσατικά στις κοπές τεαχίων που είναι πολύ κοντά ώστε να εφαροστεί σωστά η σφήνα. Υπό αυτές τις συνθήκες δεν πορεί να αποτραπεί το απότοο τίναγα από τη σφήνα.

• Χρησιοποιήστε τον δίσκο κοπής που είναι κατάλληλος για τη σφήνα. Για να λειτουργήσει σωστά η σφήνα, θα πρέπει η διάετρος του δίσκου κοπής να ταιριάζει ε την αντίστοιχη σφήνα, η βάση του δίσκου κοπής να είναι λεπτότερος από τη σφήνα και το πλάτος των δοντιών να ην είναι εγαλύτερο από το πάχος της σφήνας.

• ΚΙΝΥΝΟΣ: Μην πλησιάζετε τα δάχτυλα και τα χέρια σας κοντά στον δίσκο κοπής ή την περιοχή κοπής. Σε ια στιγή απροσεξίας ή ένα γλίστρηα το χέρι σας πορεί να πλησιάσει τον δίσκο κοπής και να προκληθούν σοβαροί τραυατισοί.

• Οδηγείτε το τεάχιο όνο αντίθετα από τη φορά περιστροφής του δίσκου κοπής ή του κοπτικού εργαλείου. Η ετακίνηση του τεαχίου επάνω στον πάγκο προς τη φορά περιστροφής του δίσκου κοπής πορεί να έχει ως αποτέλεσα την απότοη έλξη του τεαχίου και του χεριού σας προς τον δίσκο κοπής.

• Στις κατά ήκος κοπές ην χρησιοποιείτε ποτέ τον αναστολέα φαλτσογωνιάς για τη ετακίνηση του τεαχίου. Στις κάθετες κοπές ε αναστολέα φαλτσογωνιάς η χρησιοποιείτε ποτέ το παράλληλο στοπ για τη ρύθιση του ήκους. Η ταυτόχρονη οδήγηση του τεαχίου ε το παράλληλο στοπ και τον αναστολέα φαλτσογωνιάς αυξάνει την πιθανότητα επλοκής του δίσκου κοπής και τινάγατος.

• Στις κατά ήκος κοπές ασκείτε τη δύναη ώθησης στο τεάχιο πάντοτε ανάεσα στη ράγα αναστολέα και τον δίσκο κοπής. Χρησιοποιείτε πάντα ια ράβδο εάν η απόσταση ανάεσα στη ράγα αναστολέα και τον δίσκο κοπής είναι ικρότερη από 150 mm ή έναν τάκο ώθησης εάν η απόσταση είναι ικρότερη από 50 mm. Με αυτά τα βοηθητικά έσα εργασίας πορείτε να τηρείτε την απόσταση ασφαλείας εταξύ του χεριού σας και του δίσκου κοπής.

• Χρησιοποιείτε όνο τη συνοδευτική ράβδο του κατασκευαστή ή ια άλλη που έχει κατασκευαστεί σύφωνα ε τις υποδείξεις. Η ράβδος φροντίζει για την επαρκή απόσταση εταξύ του χεριού και του δίσκου κοπής.

• Μη χρησιοποιείτε ποτέ ια φθαρένη ή κοένη ράβδο. Μια φθαρένη ράβδος πορεί να σπάσει και να έχει ως συνέπεια το χέρι σας να εισέλθει στον δίσκο κοπής.

• Μην εργάζεστε ποτέ ε "ελεύθερα χέρια". Χρησιοποιείτε πάντοτε το παράλληλο στοπ ή τον αναστολέα φαλτσογωνιάς για να τοποθετήσετε το τεάχιο και να το οδηγήσετε. Με "ελεύθερα χέρια" σηαίνει να στηρίζετε ή να οδηγείτε το τεάχιο ε τα χέρια σας αντί να χρησιοποιήσετε το παράλληλο στοπ ή τον αναστολέα φαλτσογωνιάς. Η κοπή ε ελεύθερα χέρια οδηγεί σε λανθασένη ευθυγράιση, επλοκή και τίναγα.

• Μην πλησιάζετε ποτέ τα χέρια σας επάνω ή γύρω από έναν περιστρεφόενο δίσκο κοπής. Εάν προσπαθήσετε να πιάσετε το τεάχιο πορεί να έρθετε σε επαφή ε τον περιστρεφόενο δίσκο κοπής.

• Στηρίζετε τα ακριά ή/και φαρδιά τεάχια πίσω ή/και στο πλάι του πάγκου κοπής, ώστε αυτά να παραένουν σε οριζόντια θέση. Τα ακριά ή/και φαρδιά τεάχια παρουσιάζουν την τάση να ανατρέπονται στην άκρη του πάγκου κοπής. Αυτό οδηγεί σε απώλεια ελέγχου, επλοκή του δίσκου κοπής και τίναγα.

• Οδηγείτε οοιόορφα το τεάχιο. Μην λυγίζετε και ην στρίβετε το τεάχιο. Εάν ο δίσκος κοπής κολλήσει, θέστε εκτός λειτουργίας το ηλεκτρικό εργαλείο, αποσυνδέστε το φις από την πρίζα και αποκαταστήστε την αιτία της επλοκής. Η επλοκή του δίσκου κοπής από το τεάχιο πορεί να οδηγήσει σε τίναγα ή σε πλοκάρισα του κινητήρα.

• Μην αποακρύνετε το κοένο υλικό όταν το πριόνι βρίσκεται σε λειτουργία. Το κοένο υλικό πορεί να συσσωρευτεί ανάεσα στον δίσκο κοπής και τη ράγα αναστολέα ή στο κάλυα προστασίας. Εάν προσπαθήσετε να το αποακρύνετε, ο δίσκος κοπής πορεί να τραβήξει τα δάχτυλά σας. Θέστε το πριόνι εκτός λειτουργίας και περιένετε έχρι να ακινητοποιηθεί τελείως ο δίσκος κοπής, προτού αποακρύνετε το υλικό. BDAL 6902_116306902 26.04.17 11:51 Seite 172• Μην στέκεστε ποτέ σε ία ευθεία γραή ε τον δίσκο κοπής. Να στέκεστε πάντοτε δίπλα από τον δίσκο κοπής, στην πλευρά που βρίσκεται και η ράγα αναστολέα. Σε περίπτωση τινάγατος, το τεάχιο πορεί να εκσφενδονιστεί ε εγάλη ταχύτητα προς τα άτοα που βρίσκονται προστά από τον δίσκο κοπής ή στην ίδια ευθεία ε αυτόν.

• Μην πιάνετε ποτέ επάνω ή πίσω από τον δίσκο κοπής για να τραβήξετε ή να στηρίξετε το τεάχιο. Μπορεί να έρθετε ακούσια σε επαφή ε τον δίσκο κοπής ή το τίναγα πορεί να έχει ως αποτέλεσα ο δίσκος κοπής να τραβήξει τα δάχτυλά σας.

• Μην κρατάτε και ην πιέζετε ποτέ το τεάχιο που θα αποκοπεί προς τον περιστρεφόενο δίσκο κοπής. Εάν πιέσετε το τεάχιο που θα αποκοπεί προς τον δίσκο κοπής, θα προκληθεί επλοκή και τίναγα.

• Ευθυγραίστε τη ράγα αναστολέα παράλληλα προς τον δίσκο κοπής. Εάν δεν ευθυγραίσετε τη ράγα αναστολέα, αυτή θα πιέσει το τεάχιο προς τον δίσκο κοπής και θα προκληθεί τίναγα.

• Να είστε ιδιαίτερα προσεκτικοί κατά την κοπή σε σηεία συναρολογηένων τεαχίων που δεν φαίνονται καλά. Ο βυθισένος δίσκος κοπής πορεί να κόψει αντικείενα που πορούν να προκαλέσουν ένα τίναγα.

• Στηρίξτε τις εγάλες πλάκες για να ειώσετε τον κίνδυνο τινάγατος λόγω επλοκής του δίσκου κοπής. Οι εγάλες πλάκες πορεί να λυγίσουν λόγω του εγάλου βάρους τους. Οι πλάκες πρέπει να στηριχθούν εκεί όπου προεξέχουν από την επιφάνεια του

• Να είστε ιδιαίτερα προσεκτικοί κατά την κοπή τεαχίων που είναι στριένα, παραορφωένα, δεένα ή δεν διαθέτουν κάποια ευθεία ακή, ε τη βοήθεια της οποίας πορείτε να οδηγήσετε το τεάχιο ε τον αναστολέα φαλτσογωνιάς ή κατά ήκος της ράγας αναστολέα. Ένα στριένο, παραορφωένο ή δεένο τεάχιο δεν είναι σταθερό και πορεί να οδηγήσει σε λανθασένη ευθυγράιση του αρού κοπής ε τον δίσκο κοπής, σε επλοκή και τίναγα.

• Μην κόβετε ποτέ περισσότερα τεάχια που έχετε τοποθετήσει το ένα επάνω στο άλλο ή το ένα πίσω από το άλλο. Ο δίσκος κοπής πορεί να πιάσει ένα ή περισσότερα τεάχια και να προκαλέσει τίναγα.

• Εάν θέλετε να θέσετε πάλι σε λειτουργία το πριόνι, στο οποίο ο δίσκος κοπής βρίσκεται έσα στο τεάχιο, κεντράρετε τον δίσκο κοπής στην εγκοπή κοπής, έτσι ώστε τα δόντια να ην έχουν πιαστεί στο τεάχιο. Εάν ο δίσκος κοπής πλοκάρει, πορεί να ανασηκώσει το τεάχιο και να προκαλέσει τίναγα όταν το πριόνι τεθεί και πάλι σε λειτουργία.

• ιατηρείτε τους δίσκους κοπής καθαρούς, ακονισένους και ίσιους. Μη χρησιοποιείτε ποτέ στραβούς δίσκους κοπής ή δίσκους κοπής ε σπασένα ή φθαρένα δόντια. Οι ακονισένοι και ίσιοι δίσκοι κοπής ελαχιστοποιούν τον κίνδυνο επλοκής και τινάγατος.

• Θέστε το επιτραπέζιο δισκοπρίονο εκτός λειτουργίας και αποσυνδέστε το από το ηλεκτρικό ρεύα πριν αφαιρέσετε το ένθετο τραπεζιού, πριν αλλάξετε τον δίσκο κοπής, πριν πραγατοποιήσετε ρυθίσεις στη σφήνα ή στο κάλυα προστασίας του δίσκου κοπής και πριν αφήσετε το ηχάνηα χωρίς επίβλεψη. Τα έτρα προστασίας χρησιεύουν στην πρόληψη

• Μην θέτετε ποτέ σε λειτουργία το επιτραπέζιο δισκοπρίονο χωρίς επίβλεψη. Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και ην αποακρύνεστε από αυτό προτού ακινητοποιηθεί τελείως. Ένα πριόνι που βρίσκεται σε λειτουργία χωρίς επίβλεψη δηιουργεί ανεξέλεγκτους κινδύνους.

• Τοποθετήστε το επιτραπέζιο δισκοπρίονο σε έναν επίπεδο και καλά φωτισένο χώρο, όπου πορείτε να στέκεστε σταθερά και να διατηρείτε την ισορροπία σας. Το σηείο τοποθέτησης πρέπει να προσφέρει αρκετό χώρο ώστε να είναι δυνατός ο σωστός χειρισός των τεαχίων στο έγεθος που τα χρησιοποιείτε. Η ακαταστασία, η η φωτιζόενη περιοχή εργασίας και τα ανώαλα ολισθηρά δάπεδα πορούν να οδηγήσουν σε ατυχήατα.

• Αποακρύνετε τακτικά τα ροκανίδια και σκόνη κάτω από τον πάγκο κοπής ή/και από το σύστηα απορρόφησης της σκόνης. Η συσσωρευένη σκόνη κοπής είναι εύφλεκτη και πορεί να αυταναφλεγεί.

• Ασφαλίστε το επιτραπέζιο δισκοπρίονο. Ένα η επαρκώς ασφαλισένο επιτραπέζιο δισκοπρίονο πορεί να ετακινηθεί ή να ανατραπεί.

• Αποακρύνετε τα εργαλεία ρύθισης, τα υπολείατα ξύλου κ.λπ. από το επιτραπέζιο δισκοπρίονο προτού το ενεργοποιήσετε. Η απόσπαση της προσοχής ή οι πιθανές επλοκές πορεί να είναι επικίνδυνες.

• Χρησιοποιείτε πάντοτε δίσκους κοπής στο σωστό έγεθος και ε κατάλληλη οπή υποδοχής (π.χ. ροβοειδής ή στρογγυλή). Οι δίσκοι κοπής που δεν ταιριάζουν στα εξαρτήατα του πριονιού, δεν λειτουργούν οαλά και οδηγούν σε απώλεια του ελέγχου.

• Μην χρησιοποιείτε ποτέ ελαττωατικά ή λανθασένα υλικά στερέωσης δίσκων κοπής, όπως π.χ. φλάντζες, ροδέλες, κοχλίες ή παξιάδια. Αυτά τα υλικά στερέωσης δίσκων κοπής σχεδιάστηκαν ειδικά για το δικό σας πριόνι, για ασφαλή λειτουργία και άριστη απόδοση.

• Μην ανεβαίνετε ποτέ επάνω στο επιτραπέζιο δισκοπρίονο και ην χρησιοποιείτε το επιτραπέζιο δισκοπρίονο ως σκάλα. Μπορούν να προκληθούν σοβαροί τραυατισοί εάν το ηλεκτρικό εργαλείο ανατραπεί ή εάν έρθετε κατά λάθος σε επαφή ε τον δίσκο κοπής.

• Βεβαιωθείτε ότι ο δίσκος κοπής είναι τοποθετηένος ε τη σωστή φορά περιστροφής. Μην χρησιοποιείτε δίσκους λείανσης ή συρατόβουρτσες ε το επιτραπέζιο δισκοπρίονο. Η λανθασένη τοποθέτηση του δίσκου κοπής ή η χρήση η συνιστώενων εξαρτηάτων πορεί να οδηγήσουν σε σοβαρούς τραυατισούς.

Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΣΕΓΕΣ

• Εκτός απο τις συγκεκριµένες οδηγίες ασφαλείας, προσέξτε επίσης τις οδηγίες ασφαλείας της σέγας την οποία θα χρησιµοποιήσετε.

• Μην εργάζεστε ποτέ µε χαλασµένη σέγα.

• Αποφύγετε την υπερφόρτωση της σέγας.

• ∆εν επιτρέπεται η χρήση της σέγας σε συνδυασµό µε τη µπάρα οδηγό. ΥΠΟΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΙΣΚΟΠΡΙΟΝΑ ΚΑΘΕΤΗΣ ΚΑΙ ΠΛΑΓΙΑΣ ΚΟΠΗΣ

• Εκτός από αυτές τις υποδείξεις ασφαλείας που αφορούν στο ηχάνηα, πρέπει να τηρήσετε οπωσδήποτε και τις υποδείξεις ασφαλείας του δισκοπρίονου κάθετης και πλάγιας κοπής που θα χρησιοποιήσετε.

• Τοποθετήστε το δισκοπρίονο κάθετης και πλάγιας κοπής σύφωνα ε τις υποδείξεις αυτών των οδηγιών λειτουργίας.

• Μην εργάζεστε ποτέ ε ένα ελαττωατικό δισκοπρίονο κάθετης και πλάγιας κοπής και ην χρησιοποιείτε στοωένους ή ελαττωατικούς δίσκους κοπής.

• Στηρίζετε τα ακριά τεάχια στην πλευρά εξόδου για να αποτρέψετε επικίνδυνες καταστάσεις που πορεί να προκύψουν από ανεξέλεγκτη ανατροπή. BDAL 6902_116306902 26.04.17 11:51 Seite 173ΠΑΡΑΚΑΛ ΠΡΟΣΕΞΤΕ: ΧΡΗΣΙΜΟΠΟΙΕΙΣΤΕ ΤΟ ΤΡΑΠΕΖΙ ΦΡΕΖΑΣ ΑΠΟΚΛΕΙΣΤΙΚΑ ΣΕ ΣΥΝ∆ΥΑΣΜΟ ΜΕ ΤΟΝ ΠΑΡΑΛΛΗΛΟ Ο∆ΗΓΟ ΦΡΕΖΑΣ ( Κ∆. Νο 6901000 ) Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΡΟΥΤΕΡ

• Εκτός απο τις συγκεκριµένες οδηγίες ασφαλείας για τον πάγκο εργασίας, προσέξτε επίσης τις οδηγίες ασφαλείας για το ρούτερ το οποίο θα χρησιµοποιήσετε.

• Πρέπει πάντα να γνωρίζετε ότι το αντικείµενο εργασίας µπορεί να τεθεί ξαφνικά εκτός ελέγχου κατά το φρεζάρισµα και να ωθηθεί αντίστροφα.

• Μη χρησιµοποιείτε τον πάγκο εργασίας για εργασίες που απαιτούν καµπύλες!

• Συνεχίστε το φρεζάρισµα αποκλειστικά µε τον οδηγό φρεζαρίσµατος ( που είναι διαθέσιµος ως εξάρτηµα µε τον κωδικό 6901000 ), για να αποτρέψετε αντίστροφες ωθήσεις και για να προστατέψετε τα χέρια σας απο το να έρθουν σε επαφή µε τον κόπτη.

• Προσέξτε τις αρχικές οδηγίες λειτουργίας για τον οδηγό φρεζαρίσµατος ( Νο 6901000 ), για να τον τοποθετήσετε σωστά.

• Μη χρησιµοποιείτε ρούτερ µε ισχύ πάνω απο 1800 W και τάση πάνω απο 230 V.

• Μη χρησιµοποιείτε κόπτες µε διάµετρο πάνω απο 27 mm.

• Το ρούτερ δεν πρέπει να χρησιµοποιείται µε τη µπάρα οδηγό.

• Παρακαλούµε προσέξτε ότι η τροφοδοσία πρέπει να βρίσκεται αντίθετα απο την φορά της περιστροφής του κόπτη.

• Επιλέξτε δακτύλιο δηµιουργίας οπών σε σχέση µε το µέγεθος του εργαλείου φρεζαρίσµατος. Ασφαλής εργασία απαιτεί την επιλογή του µικρότερου δακτυλίου.

• Χρησιµοποιείτε µόνο κοφτερά και σωστά διατηρηµένα εργαλεία φρεζαρίσµατος που ταιριάζουν µε τις οδηγίες του κατασκευαστή του εργαλείου.

• Προσέξτε τα στοιχεία που αφορούν την ελάχιστη / µέγιστη ταχύτητα και την κατεύθυνση της περιστροφής που εµφανίζονται πάνω στον εξοπλισµό και τα εργαλεία που χρησιµοποιούνται ή βρίσκονται στη συσκευασία του ή ως λεπτοµέρειες στις οδηγίες λειτουργίας.

• Παρακαλούµε προσέξτε ότι η µη σωστή χρήση των εργαλείων φρεζαρίσµατος, του αντικειµένου εργασίας και των οδηγών για αυτό µπορεί να προκαλέσει επικίνδυνες καταστάσεις.

• Έχετε τα χέρια σας µακριά απο το εργαλείο φρεζαρίσµατος, όταν κόβετε κοντά στον οδηγό.

• Εάν είναι δυνατό, χρησιµοποιείστε τις τάπες για πόδια του τραπεζιού µαζί µε τον παράλληλο οδηγό φρεζαρίσµατος κατά το φρεζάρισµα.

• Στηρίξτε τις µεγάλες επιφάνειες για την αποφυγή επικίνδυνων καταστάσεων που µπορούν να προκληθούν απο ανεξέλεγκτη κλίση του αντικειµένου εργασίας. Η στήριξη πρέπει να βρίσκεται σε σταθερό έδαφος και να έχει το ύψος του πάγκου εργασίας π.χ καβαλέτο µε ρόδες ( Νο 6119973 ).

• Προχωρήστε στην επεξεργασία του αντικειµένου εργασίας που, λαµβάνοντας υπόψη το ύψος τους, να µπορεί να διαχειριστεί απο ένα άτοµο.

• Επιλέξτε την σωστή ταχύτητα για το εργαλείο και το αντικείµενο εργασίας. Παρακαλούµε δείτε τις οδηγίες λειτουργίας για το ρούτερ σας για τις σωστές παραµέτρους ταχύτητας.

• Προσέξτε τις επιτρεπόµενες µέγιστες διαστάσεις του αντικειµένου εργασίας ( βλέπε ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ).

ΠΛΑΙΣΙΟ ΠΑΡΑΟΣΗΣ Αποσυσκευάστε το MASTER cut 2500 από το χαρτόνι και ελέγξτε εάν περιέχονται όλα τα εικονιζόενα εξαρτήατα (εικόνα 1 και εικόνα 2). ΒΑΣΙΚΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ Τοποθέτηση πάγκου: Τοποθετήστε τον πάγκο επάνω σε ία επίπεδη και καθαρή επιφάνεια (εικόνα 3.1). Λύστε τους δύο έκκεντρους οχλούς και ξεδιπλώστε έχρι τέρατος το δεξιό ζεύγος ποδιών. Στη συνέχεια κλείστε πάλι τους δύο έκκεντρους οχλούς (εικόνα 3.2). Λύστε τους τέσσερις έκκεντρους οχλούς και ξεδιπλώστε έχρι τέρατος το αριστερό ζεύγος ποδιών. Στη συνέχεια κλείστε πάλι τους τέσσερις έκκεντρους οχλούς (εικόνα 3.3). Στηρίξτε τον πάγκο στα πόδια (εικόνα 3.4) και εάν χρειάζεται ρυθίστε τον περιστρέφοντας το ρυθιστικό ύψους (εικόνα 3.4). ΠΡΟΣΟΧΗ: Προσέξτε ώστε να ην συνθλίψετε τα χέρια σας κατά την αναδίπλωση και επέκταση του πάγκου, καθώς και κατά την τοποθέτηση της πλάκας εργαλείου. ιακόπτης ασφαλείας: Στερεώστε τον διακόπτη ασφαλείας στον πάγκο του ηχανήατος ε τον τρόπο που απεικονίζεται (εικόνα 4). Κάλυα προστασίας: Τοποθετήστε τα επιέρους εξαρτήατα του καλύατος προστασίας (εικόνα 5.1). Σπρώξτε τη βάση του καλύατος προστασίας ε τον οδηγό στο προφίλ αλουινίου (εικόνα 5.2). Τοποθετήστε το κάλυα προστασίας επάνω από την εγκοπή κοπής ώστε να καλύπτει την προστινή περιοχή της εγκοπής κοπής. Σφίξτε τη βίδα λαβής δεξιόστροφα (εικόνα 5.3). Γωνιακό στοπ: Στερεώστε το γωνιακό στοπ ε τον τρόπο που απεικονίζεται (εικόνες 6.1 έως 6.4). Γωνιακό στοπ για ράγα οδήγησης: Τοποθετήστε το ακρύ γωνιακό στοπ, τον κινητό αναστολέα και τον οδηγό αναστολέα (εικόνα 7.1). Περάστε τον κινητό αναστολέα ε την εγκοπή στο γωνιακό στοπ και σφίξτε δεξιόστροφα τη βίδα λαβής (εικόνα 7.2). Βιδωτός γάντζος για φύλαξη: Βιδώστε χαλαρά τους τρεις συγκρατητές εταξύ (εικόνα 8.1), στη συνέχεια περάστε τους συγκρατητές στον οδηγό και τοποθετήστε τους στην κατάλληλη απόσταση. Σφίξτε το κόντρα παξιάδι (εικόνα 8.2). Τοποθετήστε τη ράβδο ή/και τα εξαρτήατα που δεν χρειάζεστε στους συγκρατητές (εικόνα 8.3). Ακροδέκτης ενεργοποίησης: έστε το ένα άκρο του κορδονιού στην οπή του ακροδέκτη ενεργοποίησης και το άλλο άκρο ε το γωνιακό προφίλ του τραπεζιού (εικόνα 9). BDAL 6902_116306902 26.04.17 11:51 Seite 174175 ΠΡΟΣΟΧΗ: Προσέξτε, το κορδόνι πρέπει να έχει τέτοιο μήκος ώστε ο ακροδέκτης ενεργοποίησης να λύνεται αυτόματα από το ηλεκτρικό εργαλείο κατά την περιστροφή της πλάκας εργαλείου. ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ ΧΕΙΡΟΣ Υπόδειξη: Για την πρώτη τοποθέτηση του δισκοπρίονου χειρός και την παράλληλη ευθυγράμμιση του δίσκου κοπής θα πρέπει να τοποθετηθεί πρώτα η ράγα οδήγησης. Τοποθέτηση ράγας οδήγησης: Τοποθετήστε πρώτα το δεξιό και το αριστερό πλαστικό στήριγμα στις προβλεπόμενες οπές του προφίλ αλουμινίου. Τοποθετήστε τη ράγα οδήγησης παράλληλα προς την εγκοπή της πλάκας εργασίας στον πάγκο και περάστε τους δύο μεταλλικούς σφιγκτήρες στο προφίλ της ράγας. Τώρα περάστε και πιέστε τους δύο σφιγκτήρες στα πλαστικά στηρίγματα. Τώρα η ράγα οδήγησης θα ευθυγραμμιστεί ακριβώς. Στη συνέχεια σφίξτε τους δύο σφιγκτήρες (εικόνα 10.1 και εικόνα 10.2). Αφαίρεση της πλάκας εργαλείου: Ανασηκώστε λίγο το εργαλείο διαχωρισμού από το άνοιγμα, με τον τρόπο που απεικονίζεται, ώστε να απασφαλιστεί (εικόνα 11.1). Στη συνέχεια τραβήξτε το εργαλείο διαχωρισμού προς τη φορά του βέλους (εικόνα 11.2). Αφαιρέστε τώρα το εργαλείο διαχωρισμού (εικόνα 11.3). ΠΡΟΣΟΧΗ: Το εργαλείο διαχωρισμού για επιτραπέζια δισκοπρίονα θα πρέπει να αφαιρείται πάντοτε πριν από την αφαίρεση της πλάκας εργαλείου! Ανασηκώστε τώρα την πλάκα εργαλείου πιάνοντας από τη λαβή (εικόνα 11.4). Κατά την ανύψωση, η πλάκα εργαλείου λύνεται από τους τέσσερις σφιγκτήρες και μπορεί να αφαιρεθεί με τα δύο χέρια (εικόνα 11.5). Τοποθετήστε τώρα ξανά το εργαλείο διαχωρισμού (εικόνα 11.6). Τοποθέτηση της πλάκας εργαλείου στη ράγα οδήγησης: Τοποθετήστε τώρα την πλάκα εργαλείου στον οδηγό της ράγας οδήγησης, με τον τρόπο που απεικονίζεται (εικόνα 12). Δισκοπρίονα χειρός που μπορούν να χρησιμοποιηθούν: Μετρήστε τις μέγιστες διαστάσεις των δισκοπρίονων χειρός που μπορούν να χρησιμοποιηθούν (εικόνα 13). Χρησιμοποιείτε μόνον δισκοπρίονα χειρός με σφήνα, μέγιστη διάμετρο δίσκου κοπής 200 mm και μέγιστο βάθος κοπής 70 mm. Τοποθέτηση και ευθυγράμμιση δισκοπρίονου χειρός Λύστε την ασφάλεια βάθους κοπής του δισκοπρίονου χειρός και τραβήξτε προς τα πίσω το κάλυμμα προστασίας. Τοποθετήστε τώρα το δισκοπρίονο χειρός στην πλάκα εργαλείου. Ρυθμίστε το βάθος κοπής στην εγκοπή της πλάκας εργασίας και σφίξτε την ασφάλεια βάθους κοπής. Ευθυγραμμίστε τώρα τον δίσκο κοπής του δισκοπρίονου χειρός παράλληλα προς το μαύρο λάστιχο της ράγας οδήγησης (εικόνα 14.1). Τοποθετήστε τώρα τους έξι πλευρικούς αναστολείς με τέτοιον τρόπο, ώστε όλοι οι πλευρικοί αναστολείς να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Οι δύο πίσω αναστολείς κατά μήκος, χρησιμεύουν ως αναστολείς του δισκοπρίονου χειρός προς την κατεύθυνση κοπής ώστε να εξασφαλίζεται η ασφαλής στήριξη του δισκοπρίονου χειρός κατά την κοπή (εικόνα 14.2). Στη συνέχεια τοποθετήστε τους τέσσερις σφιγκτήρες (εικόνα 14.3). Αφαιρέστε το τοποθετημένο δισκοπρίονο χειρός μαζί με την πλάκα εργαλείου και αποθέστε την στον πάγκο με τον τρόπο που απεικονίζεται (εικόνα 14.4). Ελέγξτε τώρα σε πλήρες βάθος κοπής την απόσταση του μπροστινού δοντιού του δίσκου κοπής από την μπροστινή ακμή του εργαλείου διαχωρισμού (εικόνα 14.5). ΠΡΟΣΟΧΗ: Αυτή η απόσταση θα πρέπει να είναι μικρότερη από 20 mm. Εάν χρειαστεί, το δισκοπρίονο χειρός πρέπει να ευθυγραμμιστεί ξανά κατά μήκος και να ρυθμιστούν οι δύο αναστολείς. Τοποθετήστε τώρα την πλάκα εργαλείου μαζί με το δισκοπρίονο χειρός στον πάγκο, με τον τρόπο που απεικονίζεται, και αφαιρέστε το εργαλείο διαχωρισμού (εικόνα 14.6). Τοποθετήστε τώρα την πλάκα εργαλείου επάνω στους μπροστινούς σφιγκτήρες. Στη συνέχεια, τοποθετήστε την επάνω στην πλάκα τραπεζιού πιάνοντας από τη λαβή (εικόνα 14.7). Ασφαλίστε την πλάκα εργαλείου (εικόνα 14.8). Στη συνέχεια τοποθετήστε ξανά το εργαλείο διαχωρισμού (εικόνα 14.9). ΠΡΟΣΟΧΗ: Ελέγξτε εάν ο δίσκος κοπής είναι τοποθετημένος παράλληλα προς το άνοιγμα του εργαλείου διαχωρισμού. Εάν χρειαστεί, πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός (εικόνα 14.2 και εικόνα 14.3). Χρήση δισκοπρίονων χειρός με φαρδιές πλάκες βάσης Εάν η απόσταση από το κέντρο του δίσκου κοπής μέχρι την εξωτερική ακμή της πλάκας βάσης είναι μεγαλύτερη από 128 mm, θα πρέπει για την τοποθέτηση να χρησιμοποιηθούν οι δύο μακριοί αναστολείς. Οι δύο πλευρικοί αναστολείς στη "λεπτομέρεια F" χρησιμεύουν ταυτόχρονα ως αναστολής για το δισκοπρίονο χειρός (εικόνα 14.10). Χρησιμοποιείτε μόνο τα δισκοπρίονα χειρός που ταιριάζουν στις αναφερόμενες μέγιστες διαστάσεις της πλάκας βάσης (εικόνα 13). Σύνδεση στην παροχή ηλεκτρικού ρεύματος: Συνδέστε το φις του δισκοπρίονου χειρός στον διακόπτη ασφαλείας και συνδέστε ένα καλώδιο προέκτασης από τον διακόπτη ασφαλείας στην ηλεκτρική πρίζα (εικόνα 15.1). Το καλώδιο προέκτασης δεν περιλαμβάνεται. ΠΡΟΣΟΧΗ: Πριν από την πρώτη έναρξη λειτουργία θα πρέπει να πιέσετε τον θερμικό διακόπτη! Μετά από διακοπή ρεύματος λόγω υπέρτασης, πιέστε τον θερμικό διακόπτη μετά από χρόνο αναμονής 5-10 λεπτών. Στη συνέχεια μπορείτε να πιέσετε τον διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ON (εικόνα 15.2).

Πιέστε το κόκκινο πλήκτρο (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) στον διακόπτη ασφαλείας. Στη συνέχεια τοποθετήστε τον ακροδέκτη ενεργοποίησης στο δισκοπρίονο χειρός (εικόνα 15.3). Πιέστε τώρα το πράσινο πλήκτρο (ΕΝΕΡΓΟΠΟΙΗΣΗ) και ελέγξτε την ελεύθερη περιστροφή του δίσκου κοπής στην εγκοπή (εικόνα 15.4), στη συνέχεια πιέστε πάλι το κόκκινο πλήκτρο (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ). ΠΡΟΣΟΧΗ: Αποσυνδέετε το ηλεκτρικό φις εάν δεν χρησιοποιείτε τον πάγκο ή πριν από την αναδίπλωσή του. Το MASTER cut 2500 είναι τώρα έτοιο προς χρήση. ΣΤΑΤΙΚΗ ΚΟΠΗ ΜΕ ΤΟ ΙΣΚΟΠΡΙΟΝΟ ΧΕΙΡΟΣ ΠΡΟΣΟΧΗ: Εργάζεστε πάντα ε το κάλυα προστασίας και χρησιοποιείτε την απορρόφηση σκόνης στο κάλυα προστασίας. Κοπή ε το γωνιακό στοπ Περάστε το γωνιακό στοπ στον οδηγό (εικόνα 16.1). Προσέξτε ώστε το αύρο άκρο του αναστολέα να περνά όσο το δυνατόν πιο κοντά κάτω από το κάλυα προστασίας προκειένου να εξασφαλιστεί το άνοιγα του καλύατος (εικόνα 16.2). Τραβήξτε τώρα το γωνιακό στοπ προς τα πίσω και βάλτε το τεάχιο στο γωνιακό στοπ. Ενεργοποιήστε το δισκοπρίονο χειρός από το διακόπτη ασφαλείας. Σπρώξτε, όπως απεικονίζεται, το τεάχιο από το γωνιακό στοπ προς τη φορά του βέλους, προς το δίσκο κοπής (εικόνα 16.3), έχρι το τεάχιο να κοπεί τελείως. Μετά απενεργοποιήστε το δισκοπρίονο χειρός από το διακόπτη ασφαλείας. ΠΡΟΣΟΧΗ: Προσέχετε πάντα ώστε τα χέρια σας να βρίσκονται σε αρκετή απόσταση από το δίσκο κοπής (κίνδυνος τραυατισού). Σε αυτή την κατάσταση τοποθέτησης του γωνιακού στοπ πορούν να κοπούν τεάχια ε ύψος από 15 έως 60 mm το πολύ. Εάν το ύψος του τεαχίου είναι ικρότερο από 15 mm, θα πρέπει να τροποποιηθεί ο οδηγός του γωνιακού στοπ (εικόνες 16.4 έως 16.7). Με το γωνιακό στοπ πορείτε να κόψετε τεάχια σε γωνίες από 0° - 65°. Λύστε τη ροζέτα, ρυθίστε την επιθυητή γωνία και σφίξτε πάλι τη ροζέτα (εικόνα 16.8). Στη συνέχεια πραγατοποιήστε την κοπή ε τον τρόπο που απεικονίζεται στις εικόνες 16.1 έως 16.3. Κοπή ε το παράλληλο στοπ Στερεώστε πρώτα χαλαρά το παράλληλο στοπ ε τον τρόπο που απεικονίζεται. Περάστε το παράλληλο στοπ ε ανοικτούς τους έκκεντρους οχλούς του πάγκου στον οδηγό. Ευθυγραίστε παράλληλα το παράλληλο στοπ ε βάση την τυπωένη κλίακα στο προφίλ οδήγησης. Πιέστε προς τα κάτω τους δύο έκκεντρους οχλούς και σφίξτε τις βίδες στερέωσης. Βεβαιωθείτε ότι το παράλληλο στοπ είναι παράλληλα ευθυγραισένο προς τον δίσκο κοπής (εικόνα 17.1). Στη συνέχεια θα πρέπει να τοποθετηθεί ο οδηγός του γωνιακού στοπ στο παράλληλο στοπ, ώστε να αποτρέπεται το τίναγα του τεαχίου κατά την κοπή. Χρησιοποιήστε τα εικονιζόενα εξαρτήατα στερέωσης του γωνιακού στοπ. Τοποθετήστε τις δύο βίδες ε τις δύο ροδέλες και τα τετράγωνα παξιάδια χαλαρά στο παράλληλο στοπ (εικόνα 17.2). Στη συνέχεια περάστε τον οδηγό ε τον τρόπο που απεικονίζεται στα δύο τετράγωνα παξιάδια του παράλληλου στοπ. Το άκρο του οδηγού πορεί να εισαχθεί το πολύ έχρι το άκρο του δίσκου κοπής (εικόνα 17.3). Σφίξτε τις δύο βίδες. Λύστε τους δύο έκκεντρους οχλούς, ρυθίστε το επιθυητό πλάτος κοπής και προσέξτε οπωσδήποτε ώστε το παράλληλο στοπ να είναι παράλληλα ευθυγραισένο προς τον δίσκο κοπής. Στη συνέχεια πιέστε προς τα κάτω τους δύο έκκεντρους οχλούς. Ενεργοποιήστε τώρα δισκοπρίονο χειρός από το διακόπτη ασφαλείας. Σπρώξτε, όπως απεικονίζεται, το τεάχιο προς τη φορά του βέλους, προς το δίσκο κοπής (εικόνα 17.4 έχρι το τεάχιο να κοπεί τελείως. Μετά απενεργοποιήστε το δισκοπρίονο χειρός από το διακόπτη ασφαλείας. Σε τεάχια ε ικρό πλάτος θα πρέπει να χρησιοποιήσετε οπωσδήποτε την συνοδευτική ράβδο ώθησης (εικόνα 17.5). Εάν χρειαστεί, πορείτε να τοποθετήσετε το παράλληλο στοπ και αριστερά από τον δίσκο κοπής. Θα χρειαστεί να ετατοπίσετε τον οδηγό κατά ία σειρά οπών (εικόνα 17.6). Τα απαραίτητα βήατα τοποθέτησης απεικονίζονται στις εικόνες 17.1 έως 17.3. Κάθετες φαλτσογωνιές Για κάθετες φαλτσογωνιές θα πρέπει να ευθυγραίσετε εκ νέου το δισκοπρίονο χειρός. Αποακρύνετε πρώτα το εργαλείο διαχωρισού (εικόνα 18.1). Στη συνέχεια ανασηκώστε την πλάκα εργαλείου πιάνοντας από τη λαβή (εικόνα 18.2). Αφαιρέστε τώρα την πλάκα εργαλείου (εικόνα 18.3). Τραβήξτε προς τα πίσω το κάλυα προστασίας του δισκοπρίονου χειρός και τοποθετήστε το εργαλείο διαχωρισού έχρι τέρατος (εικόνα 18.4). Τοποθετήστε τη συναρολογηένη πλάκα εργαλείου επάνω στον πάγκο (εικόνα 18.5). Λύστε τις τέσσερις πλάκες σύσφιξης και τους τέσσερις πλευρικούς αναστολείς. Ρυθίστε την επιθυητή φαλτσογωνιά στο δισκοπρίονο χειρός. Μετακινήστε την πλάκα βάσης παράλληλα προς τα δύο υπόλοιπα στοπ, προς τη φορά του βέλους (εικόνα 18.6). Προσέξτε οπωσδήποτε την ελεύθερη περιστροφή του δίσκου κοπής στο εργαλείο διαχωρισού. Στη συνέχει σφίξτε τις τέσσερις πλάκες σύσφιξης και τους τέσσερις πλευρικούς αναστολείς (εικόνα 18.7). Τοποθετήστε τώρα την πλάκα εργαλείου αζί ε το δισκοπρίονο χειρός στον πάγκο και αφαιρέστε το εργαλείο διαχωρισού. Τοποθετήστε τώρα την πλάκα εργαλείου επάνω στους προστινούς σφιγκτήρες. Στη συνέχεια, τοποθετήστε την επάνω στην πλάκα τραπεζιού πιάνοντας από τη λαβή. Κουπώστε την πλάκα εργαλείου και τοποθετήστε στη συνέχεια το εργαλείο διαχωρισού (εικόνες 14.6 έως 14.9). Ο πάγκος είναι τώρα έτοιος για κάθετες φαλτσογωνιές (εικόνα 18.8). Εάν χρειαστεί, πορείτε να ετακινήσετε στο πλάι το κάλυα προστασίας ε τη βίδα ρύθισης, ώστε ο δίσκος κοπής να πορεί να περιστρέφεται ελεύθερα και σε επαρκή απόσταση κάτω από το κάλυα προστασίας (εικόνα 18.9). ΚΟΠΗ ΜΕ ΜΠΑΡΑ Ο∆ΗΓΟ Όταν το δισκοπρίονο χειρός λειτουργεί για πρώτη φορά ( εικ. 14.1 - 14.8 ) είναι ρυθµισµένο να λειτουργεί µε µπάρα οδηγό. Τώρα τοποθετήστε τη βάση µηχανής µε το δισκοπρίονο χειρός αλλάζοντας το διάκενο για σταθερή κοπή µε το διάκενο για κοπή µε µπάρα οδηγό ( εικ. 19.1 ). Βάλτε το τεµάχιο εργασίας στο τραπέζι. Χρησιµοποιείτε πάντα τον οδηγό γωνιών για τη µπάρα οδηγό, εάν είναι δυνατό ( βλέπε τµήµα για γωνιακές κοπές ). Τοποθετήστε την µπάρα οδηγό µε τα δύο στηρίγµατα και τους δύο σφιγκτήρες ( εικ. 19.2 ). Πάντα σφίγγετε τους δύο σφιγκτήρες τόσο καλά ώστε το τεµάχιο κοπής να µην µπορεί να φύγει από τη θέση του κατά τη διάρκεια της κοπής. Βάλτε τη βάση µηχανής µε το δισκοπρίονο χειρός πάνω στις κατευθυντήριες ράγες της µπάρας οδηγού. Ρυθµίστε το βάθος κοπής του δισκοπρίονου χειρός έτσι ώστε η λεπίδα δεν θα εξέχει περισσότερο από 4 mm κάτω από το τεµάχιο εργασίας. BDAL 6902_116306902 26.04.17 11:51 Seite 176ΠΡΟΣΟΧΗ: Όταν κόβετε µικρά τεµάχια εργασίας, στηρίξτε τη µπάρα οδηγό µε τεµάχια εργασίας του ίδιου ύψους κατά όλο το πλάτος του τραπεζιού, έτσι ώστε ο οδηγός να µην µετακινηθεί µε τη βάση µηχανής. ΠΡΟΣΟΧΗ: Η σύνδεση του δισκοπρίονου µε την παροχή ρεύµατος πρέπει να γίνεται απο κεντρικές πρίζες, αφού ο διακόπτης ασφαλείας και η τσιµπίδα δεν πρέπει να χρησιµοποιούνται κατά την κοπή µε µπάρα οδηγό. Ενεργοποιήστε το δισκοπρίονο χειρός και να το κινείτε πάντα παράλληλα της µπάρας οδηγού ( εικ. 19.3 ). Όταν ολοκληρωθεί η κοπή, απενεργοποιείστε το δισκοπρίονο χειρός. Γωνιακές κοπές: Βάλτε το πλαστικό στήριγµα του οδηγού γωνιών σε µία οπή στην επιφάνεια εργασίας. Πάντα να χρησιµοποιείτε την οπή πιο κοντά στο σηµείο κοπής της µπάρας οδηγού. Βάλτε τις ράγες οδηγούς στις αυλακώσεις της επιφάνειας εργασίας και αµέσως στον οδηγό γωνιών. Συγκρατήστε τις αυλακώσεις της ράγας οδηγού στον οδηγό γωνιών. Ευθυγραµµίστε το τεµάχιο εργασίας και τον οδηγό γωνιών µε τη µπάρα οδηγό και σφίξτε τη οδοντωτή βίδα της ράγας οδηγού καλά ( εικ. 19.4 ). Κοπή σε σειρά: Τοποθετήστε τον επιπρόσθετο οδηγό κύλισης για κοπή σε σειρά. Τοποθετήστε τον οδηγό κύλισης στην αυλάκωσης του οδηγού γωνιών και γυρίστε το µεταλλικό στόπ. Τοποθετήστε το τεµάχιο εργασίας στο επιθυµητό µήκος κόντρα στον οδηγό γωνιών και πιέστε τον οδηγό κύλισης ως το τέλος του τεµαχίου εργασίας. Μπορείτε τώρα να σφίξετε την οδοντωτή βίδα καλά ( εικ. 19.5 ).

ΚΟΠΗ ΜΕ ΤΗ ΣΕΓΑ Τοποθετήστε το εργαλείο διαχωρισού για σέγες στην πλάκα εργαλείου (εικόνα 20.1). Ευθυγραίστε τη σέγα επάνω στην πλάκα εργαλείου έτσι, ώστε η λεπίδα να κινείται στο κέντρο του ανοίγατος κοπής. Τοποθετήστε τώρα τη σέγα όπως απεικονίζεται (εικόνα 20.2 και εικόνα 20.3). Τοποθετήστε τώρα τη συναρολογηένη σέγα ε την πλάκα εργαλείου στον πάγκο και κουπώστε τους τέσσερις συγκρατητές. Συνδέστε τον ακροδέκτη ενεργοποίησης στο διακόπτη της σέγας και συνδέστε το φις του εργαλείου ε τον διακόπτη ασφαλείας. Ο πάγκος είναι τώρα έτοιος για να χρησιοποιηθεί ε τη σέγα (εικόνα 20.4). ΤΟΠΟΘΕΤΗΣΗ ΔΙΣΚΟΠΡΙΟΝΟΥ ΚΑΘΕΤΗΣ ΚΑΙ ΠΛΑΓΙΑΣ ΚΟΠΗΣ Με τις συνοδευτικές βίδες στερέωσης έχετε τη δυνατότητα να τοποθετήσετε επάνω στον πάγκο δισκοπρίονα κάθετης ή πλάγιας κοπής. Τοποθετήστε το δισκοπρίονο στη έση του πάγκου ώστε οι οπές συναρολόγησης να βρίσκονται επάνω από τις δύο οβάλ οπές της πλάκας τραπεζιού. Στερεώστε τώρα το δισκοπρίονο. Περάστε τις βίδες και τις ικρές ροδέλες από επάνω στις οπές συναρολόγησης και έσα από τις πλάκες του πάγκου. Σφίξτε από κάτω ε τις εγάλες ροδέλες και τα παξιάδια (εικόνα 21). ΠΡΟΣΟΧΗ: Το δισκοπρίονο κάθετης και πλάγιας κοπής πρέπει να στερεωθεί στον πάγκο ε τουλάχιστον δύο βίδες στερέωσης, τέσσερις ροδέλες και τέσσερα παξιάδια. Εάν οι οπές τοποθέτησης του πριονιού δεν συπίπτουν ε τις οβάλ οπές της πλάκας τραπεζιού, δεν επιτρέπεται να χρησιοποιήσετε το δισκοπρίονο κάθετης και πλάγιας κοπής. ΡΥΘΜΙΣΗ ΤΗΣ ΠΛΑΚΑΣ ΕΡΓΑΛΕΙΟΥ Το ύψος της πλάκας εργαλείου από τον πάγκο εργασίας έχει ρυθιστεί από το εργοστάσιο ε τέτοιον τρόπο ώστε να εξασφαλίζεται η ολίσθηση του τεαχίου επάνω από την περιοχή της πλάκας εργαλείου και του πάγκου εργασίας. Εάν χρειαστεί, πορείτε να ρυθίσετε την πλάκα εργαλείου ως προς το ύψος της. Λύστε τα πέντε κόντρα παξιάδια. Στη συνέχεια ευθυγραίστε το ύψος της πλάκας εργαλείου ε τις πέντε βίδες ώστε να έρθει στο ίδιο επίπεδο ε τον πάγκο εργασίας και ετά σφίξτε πάλι τα κόντρα παξιάδια (εικόνα 22). Πριν από κάθε εργασία θα πρέπει να ελέγχετε εάν τα πέντε κόντρα παξιάδια είναι πάντα καλά σφιγένα. ΕΙΔΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΓΙΑ ΤΟ MASTER cut 2500 ΔΥΟ ΣΦΗΝΕΣ ΠΡΟΣΘΕΤΗΣ ΤΟΠΟΘΕΤΗΣΗΣ, ΚΩΔ. ΠΡΟΪΟΝΤΟΣ 6916000 ΚΑΙ 6917000 ΓΙΑ ΤΗ ΧΡΗΣΗ ΔΙΣΚΟΠΡΙΟΝΩΝ ΧΕΙΡΟΣ ΧΩΡΙΣ ΣΦΗΝΑ ΠΡΟΣΟΧΗ: Ο ειδικός εξοπλισός που περιγράφεται εδώ επιτρέπεται να χρησιοποιηθεί αποκλειστικά και όνο ε το MASTER cut 2500. ΥΠΟΔΕΙΞΗ: Η λειτουργία και ο χειρισός αυτού του ειδικού εξοπλισού περιγράφεται στη συνέχεια και απεικονίζεται στη σελίδα 21 και εξής. ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Οι δύο σφήνες επιτρέπουν τη χρήση δισκοπρίονων χειρός χωρίς σφήνα. Η σφήνα 6916000 επιτρέπεται να χρησιοποιηθεί σε δισκοπρίονα χειρός ε δίσκους κοπής έγιστης διαέτρου 160 mm και πλάτος κοπής από 2,4 έως 2,8 mm το πολύ. Η σφήνα 6917000 επιτρέπεται να χρησιοποιηθεί σε δισκοπρίονα χειρός ε δίσκους κοπής έγιστης διαέτρου 200 mm, πλάτος κοπής από 2,4 έως 2,8 mm το πολύ και έγιστο βάθος κοπής 66 mm. ΠΡΟΣΟΧΗ: Πριν από τη χρήση του ειδικού εξοπλισού θα πρέπει να τηρηθούν οι γενικές υποδείξεις ασφαλείας, οι υποδείξεις ασφαλείας για δισκοπρίονα χειρός και οι αυθεντικές οδηγίες χρήσης του δισκοπρίονου χειρός χωρίς σφήνα! BDAL 6902_116306902 26.04.17 11:51 Seite 177ΣΦΗΝΕΣ ΚΩΔ. ΠΡΟΪΟΝΤΟΣ 6916000 ΚΑΙ 6917000 Το προϊόν Σφήνα 6916000 περιλαμβάνει τα εξής εξαρτήματα: 1x σφήνα (für για μέγ. διάμετρο δίσκου κοπής 160 mm), 1x υποδοχή σφήνας (μακριά έκδοση), 1x οδηγό ρύθμισης (εικόνα A). Το προϊόν Σφήνα 6917000 περιλαμβάνει τα εξής εξαρτήματα: 1x σφήνα (für για μέγ. διάμετρο δίσκου κοπής 200 mm), 1x υποδοχή σφήνας (κοντή έκδοση), 1x οδηγό ρύθμισης (εικόνα Β). ΠΡΟΣΟΧΗ: Παρακάτω περιγράφεται μόνον η τοποθέτηση και λειτουργία της σφήνας με κωδ. προϊόντος 6916000 για δισκοπρίονα χειρός με μέγιστη διάμετρο δίσκου κοπής 160 mm. Η τοποθέτηση και η λειτουργία της σφήνας με κωδ. προϊόντος 6917000 για δισκοπρίονα χειρός με μέγιστη διάμετρο δίσκου κοπής 200 mm είναι πανομοιότυπη. Με αυτή τη σφήνα μπορείτε ωστόσο να επεξεργαστείτε τεμάχια με μέγιστο ύψος 50 mm. ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ ΧΕΙΡΟΣ ΧΩΡΙΣ ΣΦΗΝΑ ΠΡΟΣΟΧΗ: Για την πρώτη τοποθέτηση του δισκοπρίονου χειρός και την παράλληλη ευθυγράμμιση του δίσκου κοπής θα πρέπει το δισκοπρίονο χειρός να ευθυγραμμιστεί με την πλάκα εργαλείου στη ράγα οδήγησης και να μετά να τοποθετηθεί. ΥΠΟΔΕΙΞΗ: Διαβάστε και ακολουθήστε τις υποδείξεις εργασίας σε αυτές τις οδηγίες λειτουργίας, για την τοποθέτηση της ράγας οδήγησης, την αφαίρεση και τοποθέτηση της πλάκας εργαλείου. Τοποθέτηση και ευθυγράμμιση δισκοπρίονου χειρός Λύστε την ασφάλεια βάθους κοπής του δισκοπρίονου χειρός και τραβήξτε προς τα πίσω το κάλυμμα προστασίας. Τοποθετήστε τώρα το δισκοπρίονο χειρός στην πλάκα εργαλείου. Ρυθμίστε το βάθος κοπής στην εγκοπή της πλάκας εργασίας και σφίξτε την ασφάλεια βάθους κοπής. Ευθυγραμμίστε τώρα τονδίσκο κοπής του δισκοπρίονου χειρός παράλληλα προς το μαύρο λάστιχο της ράγας οδήγησης (εικόνα C.1). Τοποθετήστε τώρα τους έξι πλευρικούς αναστολείς με τέτοιον τρόπο, ώστε όλοι οι πλευρικοί αναστολείς να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Οι δύο πίσω αναστολείς κατά μήκος, χρησιμεύουν ως αναστολείς του δισκοπρίονου χειρός προς την κατεύθυνση κοπής ώστε να εξασφαλίζεται η ασφαλής στήριξη του δισκοπρίονου χειρός κατά την κοπή (εικόνα C.2). Στη συνέχεια τοποθετήστε τους τέσσερις σφιγκτήρες (εικόνα C.3). Αφαιρέστε το τοποθετημένο δισκοπρίονο χειρός μαζί με την πλάκα εργαλείου και αποθέστε την στον πάγκο με τον τρόπο που απεικονίζεται (εικόνα C.4). Ελέγξτε τώρα σε πλήρες βάθος κοπής την απόσταση του μπροστινού δοντιού του δίσκου κοπής από την μπροστινή ακμή του εργαλείου διαχωρισμού (εικόνα C.5). ΠΡΟΣΟΧΗ: Αυτή η απόσταση θα πρέπει να είναι μικρότερη από 20 mm. Εάν χρειαστεί, το δισκοπρίονο χειρός πρέπει να ευθυγραμμιστεί ξανά κατά μήκος και να ρυθμιστούν οι δύο αναστολείς. ΥΠΟΔΕΙΞΗ: Εάν η απόσταση από το κέντρο του δίσκου κοπής μέχρι την εξωτερική ακμή της πλάκας βάσης είναι μεγαλύτερη από 128 mm, θα πρέπει για την τοποθέτηση να χρησιμοποιηθούν οι δύο μακριοί αναστολείς. Διαβάστε και ακολουθήστε τις υποδείξεις εργασίας σε αυτές τις οδηγίες λειτουργίας, για την τοποθέτηση πιο φαρδιών πλακών βάσης σε δισκοπρίονα

ΤΟΠΟΘΕΤΗΣΗ ΣΦΗΝΑΣ Τοποθετήστε το συναρμολογημένο δισκοπρίονο χειρός στον πάγκο με τον τρόπο που απεικονίζεται (εικόνα D.1). Τοποθετήστε τον πείρο υποδοχής με τη βίδα στερέωσης. Περάστε αυτή τη σύνδεση, όπως απεικονίζεται, στην πλάκα εργαλείου μέχρι να είναι ορατή η εγκοπή υποδοχής για τη σφήνα (εικόνα D.2). Περάστε τη σφήνα περ. 2 cm από επάνω στην εγκοπή του πείρου υποδοχής (εικόνα D.3). Προσέξτε ώστε η σφήνα να είναι στραμμένη μέχρι το σημείο τερματισμού στην πλάκα εργαλείου (=κατακόρυφη ευθυγράμμιση). Σφίξτε τη βίδα στερέωσης (εικόνα D.4). ΕΥΘΥΓΡΑΜΜΙΣΗ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ ΧΕΙΡΟΣ Τοποθετήστε το συναρμολογημένο δισκοπρίονο χειρός στον πάγκο με τον τρόπο που απεικονίζεται. ΠΡΟΣΟΧΗ: Ελέγξτε εάν ο δίσκος κοπής είναι κεντραρισμένος ως προς τη σφήνα και ευθυγραμμισμένος παράλληλα προς την εγκοπή

Η μπροστινή πλευρά του δισκοπρίονου χειρός πρέπει να είναι ευθυγραμμισμένη με το σημάδι 0 της πλάκας βάσης του δισκοπρίονου χειρός και τις δύο βοηθητικές γραμμές στην πλάκα του εργαλείου. Η πίσω πλευρά του δισκοπρίονου χειρός, πρέπει να είναι κεντραρισμένη με τον δίσκο κοπής και τη σφήνα (εικόνα D.5). ΠΡΟΣΟΧΗ: Εάν ο δίσκος κοπής δεν είναι κεντραρισμένος με τη σφήνα, θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός προς το πλάι. ΠΡΟΣΟΧΗ: Για την τοποθέτηση της πλάκας εργαλείου στο τραπέζι, θα πρέπει να αφαιρεθεί ξανά η σφήνα με τον πείρο υποδοχής και τη βίδα στερέωσης. Λύστε τη βίδα στερέωσης, τραβήξτε τη σφήνα προς τα επάνω για να την αφαιρέσετε. Στη συνέχεια αφαιρέστε τον πείρο υποδοχής με τη βίδα στερέωσης (εικόνα D.6).

BDAL 6902_116306902 26.04.17 11:51 Seite 178Ρύθμιση της απόστασης ασφαλείας μεταξύ σφήνας και δίσκου κοπής με τον οδηγό ρύθμισης. Τοποθετήστε τώρα την πλάκα εργαλείου μαζί με το δισκοπρίονο χειρός στον πάγκο, με τον τρόπο που απεικονίζεται, και αφαιρέστε το εργαλείο διαχωρισμού (εικόνα E.1). Τοποθετήστε τώρα την πλάκα εργαλείου επάνω στους μπροστινούς σφιγκτήρες. Στη συνέχεια, τοποθετήστε την επάνω στην πλάκα τραπεζιού πιάνοντας από τη λαβή (εικόνα E.2). Ασφαλίστε την πλάκα εργαλείου (εικόνα E.3). Στη συνέχεια τοποθετήστε ξανά το εργαλείο διαχωρισμού (εικόνα E.4). Τοποθετήστε τον πείρο υποδοχής με τη βίδα στερέωσης. Περάστε αυτή τη σύνδεση, όπως απεικονίζεται, στην πλάκα εργαλείου μέχρι να είναι ορατή η εγκοπή υποδοχής για τη σφήνα (εικόνα E.5). Περάστε τη σφήνα περ. 2 cm από επάνω στην εγκοπή του πείρου υποδοχής (εικόνα E.6). Προσέξτε ώστε η σφήνα να είναι στραμμένη μέχρι το σημείο τερματισμού στην πλάκα εργαλείου (=κατακόρυφη ευθυγράμμιση). Σφίξτε τη βίδα στερέωσης (εικόνα E.7). Τοποθετήστε τα εικονιζόμενα εξαρτήματα στη σφήνα (εικόνα Ε.8). Σφίξτε τη βίδα και τη ροδέλα που είναι συνδεδεμένες με τη σφήνα, τοποθετήστε χαλαρά και μη σφίγγετε τη βίδα και τη ροδέλα που υπάρχουν στο μπροστινό μέρος του περιβλήματος (εικόνα E.9). Λύστε τώρα τη βίδα στερέωσης του πείρου υποδοχής (εικόνα Ε.10). Σπρώξτε τη σφήνα προς τα κάτω και κάθετα προς το δίσκο κοπής (εικόνα E.11). Σπρώξτε τη σφήνα προς τα κάτω μέχρι να ακουμπήσει τουλάχιστον ένα δόντι του δίσκου κοπής στο περίβλημα του οδηγού ρύθμισης. Σφίξτε τώρα την μπροστινή ροδέλα (εικόνα E.12). Μετά το σφίξιμο της βίδας άλεν η απόσταση ασφαλείας μεταξύ δίσκου κοπής και σφήνας έχει ρυθμιστεί σε 5 mm το πολύ (εικόνα E.13). Στη συνέχεια ξεβιδώστε τον οδηγό ρύθμισης από τη σφήνα (εικόνα E.14). ΠΡΟΣΟΧΗ: Ελέγξτε άλλη μία φορά εάν ο δίσκος κοπής είναι ευθυγραμμισμένος κεντρικά με τη σφήνα (εικόνα Ε.14) και ότι τηρείται η απόσταση ασφαλείας μεταξύ δίσκου κοπής και σφήνας των 5 mm (εικόνα Ε.12), διαφορετικά θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός. ΠΡΟΣΟΧΗ: Πριν από κάθε εργασία θα πρέπει να ελέγχετε εάν η σφήνα και τα εξαρτήματα στερέωσης είναι καλά σφιγμένα! Ο πάγκος είναι τώρα έτοιμος για στατικές κοπές. Διαβάστε τις υποδείξεις εργασίας για στατικές κοπές με το δισκοπρίονο χειρός. Ρύθμιση βάθους κοπής Εάν αλλάξει το βάθος κοπής θα πρέπει να μεταβληθεί το ύψος της σφήνας για να τηρηθεί η μέγιστη απόσταση ασφαλείας των 5 mm από το δίσκο κοπής. Λύστε πρώτα με το κλειδί άλεν τη σφήνα. Ρυθμίστε τώρα το επιθυμητό βάθος κοπής στο δισκοπρίονο χειρός. Σφίξτε τώρα την ασφάλεια του βάθους κοπής. Τοποθετήστε τον οδηγό ρύθμισης μαζί με τη σφήνα όπως απεικονίζεται στις εικόνες E.5 έως E.14. Κάθετες φαλτσογωνιές Για κάθετες φαλτσογωνιές θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός προς το πλάι. Ρυθμίστε την επιθυμητή φαλτσογωνιά στο δισκοπρίονο χειρός. Τραβήξτε προς τα πίσω το κάλυμμα προστασίας του δισκοπρίονου χειρός και φέρτε το εργαλείο στο κέντρο της εγκοπής κοπής της πλάκας εργαλείου. Λύστε την ασφάλεια βάθους κοπής του δισκοπρίονου χειρός και ανοίξτε τελείως το βάθος κοπής. Σφίξτε την ασφάλεια του βάθους κοπής (εικόνα F.1). ΠΡΟΣΟΧΗ: Ευθυγραμμίστε τον δίσκο κοπής παράλληλα προς την εγκοπή κοπής. Ελέγξτε τώρα την απόσταση του μπροστινού δοντιού του δίσκου κοπής από την μπροστινή ακμή της εγκοπής κοπής. Αυτή η απόσταση θα πρέπει να είναι μικρότερη από 20 mm (εικόνα F.2). Τοποθετήστε τώρα τους έξι πλευρικούς αναστολείς με τέτοιον τρόπο, ώστε όλοι οι πλευρικοί αναστολείς να εφάπτονται σε ολόκληρη την επιφάνεια της πλάκας βάσης του εργαλείου. Οι δύο πίσω αναστολείς κατά μήκος, χρησιμεύουν ως αναστολείς του δισκοπρίονου χειρός προς την κατεύθυνση κοπής ώστε να εξασφαλίζεται η ασφαλής στήριξη του δισκοπρίονου χειρός κατά την κοπή. Στη συνέχεια τοποθετήστε τους τέσσερις σφιγκτήρες (εικόνα F.3). ΥΠΟΔΕΙΞΗ: Εάν η απόσταση από το κέντρο του δίσκου κοπής μέχρι την εξωτερική ακμή της πλάκας βάσης είναι μεγαλύτερη από 128 mm, θα πρέπει για την τοποθέτηση να χρησιμοποιηθούν οι δύο μακριοί αναστολείς. Διαβάστε και ακολουθήστε τις υποδείξεις εργασίας σε αυτές τις οδηγίες λειτουργίας, για την τοποθέτηση πιο φαρδιών πλακών βάσης σε δισκοπρίονα

ΤΟΠΟΘΕΤΗΣΗ ΣΦΗΝΑΣ Τοποθετήστε το συναρμολογημένο δισκοπρίονο χειρός στον πάγκο με τον τρόπο που απεικονίζεται (εικόνα F.4). Τοποθετήστε τον πείρο υποδοχής με τη βίδα στερέωσης. Περάστε αυτή τη σύνδεση, όπως απεικονίζεται, στην πλάκα εργαλείου μέχρι να είναι ορατή η εγκοπή υποδοχής για τη σφήνα (εικόνα F.5). Περάστε τη σφήνα περ. 2 cm από επάνω στην εγκοπή του πείρου υποδοχής (εικόνα F.6). Περιστρέψτε τη σφήνα, μέχρι να έρθει ακριβώς στο κέντρο του δίσκου κοπής. Σφίξτε τη βίδα στερέωσης (εικόνα F.7). ΠΡΟΣΟΧΗ: Εάν ο δίσκος κοπής δεν είναι κεντραρισμένος με τη σφήνα, θα πρέπει να ευθυγραμμίσετε εκ νέου το δισκοπρίονο χειρός προς το πλάι. ΠΡΟΣΟΧΗ: Για την τοποθέτηση της πλάκας εργαλείου στο τραπέζι, θα πρέπει να αφαιρεθεί ξανά η σφήνα με τον πείρο υποδοχής και τη βίδα στερέωσης. Λύστε τη βίδα στερέωσης, τραβήξτε τη σφήνα προς τα επάνω για να την αφαιρέσετε. Στη συνέχεια αφαιρέστε τον πείρο υποδοχής με τη βίδα στερέωσης (εικόνα F.8).

BDAL 6902_116306902 26.04.17 11:51 Seite 179Eγγύηση Αγαπητέ ερασιτέχνη άστορα, αποκτήσατε ένα προϊόν wolfcraft

υψηλής ποιότητας που θα σας διευκολύνει στα αστορέατά σας. Τα προϊόντα wolfcraft

ανταποκρίνονται στις υψηλές τεχνικές προδιαγραφές και πριν φτάσουν στο επόριο έχουν περάσει από εντατικές φάσεις εξέλιξης και δοκιών. Στο στάδιο παραγωγής, οι συνεχείς έλεγχοι και τακτικές δοκιές διασφαλίζουν τις υψηλές προδιαγραφές ποιότητας. Οι τεχνολογικές εξελίξεις και οι αξιόπιστοι έλεγχοι ποιότητας σας δίνουν τη σιγουριά ότι έχετε κάνει τη σωστή επιλογή αγοράς. Για το προϊόν wolfcraft

παρέχουν 10 χρόνια εγγύηση από την ηεροηνία αγοράς για αποκλειστική χρήση στον τοέα των ερασιτεχνών αστόρων. Η εγγύηση καλύπτει όνο τις ζηιές που θα προκληθούν στο αντικείενο αγοράς και όνο αυτές που οφείλονται σε σφάλατα υλικού και κατασκευής. Η εγγύηση δεν καλύπτει τις ζηιές και τις φθορές που θα προκληθούν λόγω λανθασένης χρήσης ή ανεπαρκούς συντήρησης. Ακόα, η εγγύηση δεν καλύπτει τις συνηθισένες φθορές από τη φυσιολογική χρήση καθώς και ελαττώατα και ζηιές τις οποίες ο πελάτης γνώριζε κατά τη σύναψη του συβολαίου. Οι αξιώσεις εγγύησης πορούν να εγερθούν όνο ε την επίδειξη του τιολογίου/απόδειξης αγοράς. Η εγγύηση που παρέχεται από την wolfcraft

δεν περιορίζει τα νόια δικαιώατά σας ως καταναλωτή (ετέπειτα αποκατάσταση, υπαναχώρηση ή είωση, αποζηίωση για φθορές ή δαπάνες). ∆ήλωση Συµµόρφωσης σύµφωνα µε την Ευρωπαϊκή Οδηγία Μηχανών 2006/42/EC, Παράρτηµα II A Ο οίκος wolfcraft GmbH που βρίσκεται στην οδό Wolff-Str. 1 της περιοχής D-56746 Kempenich (Γερµανίας), µε το παρόν διαβεβαιώνει πως το προϊόν µε κωδικό (MASTER cut 2500) συµφωνεί µε την Ευρωπαϊκή Οδηγία Μηχανών 2006/42/EC. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Σύφωνα ε τα ακόλουθα στάνταρ: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, 02.03.2017 Thomas Wolff Πρόσωπο µε αρµοδιότητα υπογραφής της ∆ήλωσης συµµόρφωσης και της συλλογής των τεχνικών εγγράφων. (∆ιοίκηση; wolfcraft GmbH) Ρύθιση της απόστασης ασφαλείας εταξύ σφήνας και δίσκου κοπής ε τον οδηγό ρύθισης. Τοποθετήστε τώρα την πλάκα εργαλείου αζί ε το δισκοπρίονο χειρός στον πάγκο, ε τον τρόπο που απεικονίζεται, και αφαιρέστε το εργαλείο διαχωρισού (εικόνα F.9). Τοποθετήστε τώρα την πλάκα εργαλείου επάνω στους προστινούς σφιγκτήρες. Στη συνέχεια, τοποθετήστε την επάνω στην πλάκα τραπεζιού πιάνοντας από τη λαβή (εικόνα F.10). Ασφαλίστε την πλάκα εργαλείου (εικόνα F.11). Στη συνέχεια τοποθετήστε ξανά το εργαλείο διαχωρισού (εικόνα F.12). Τοποθετήστε τον πείρο υποδοχής ε τη βίδα στερέωσης. Περάστε αυτή τη σύνδεση, όπως απεικονίζεται, στην πλάκα εργαλείου έχρι να είναι ορατή η εγκοπή υποδοχής για τη σφήνα. Περάστε τη σφήνα περ. 2 cm από επάνω στην εγκοπή του πείρου υποδοχής. Περιστρέψτε τη σφήνα, έχρι να έρθει ακριβώς στο κέντρο του δίσκου κοπής. Σφίξτε τη βίδα στερέωσης (εικόνα F.13). Τοποθετήστε τα εικονιζόενα εξαρτήατα στη σφήνα (εικόνα F.14). Σφίξτε τη βίδα και τη ροδέλα που είναι συνδεδεένες ε τη σφήνα, τοποθετήστε χαλαρά και η σφίγγετε τη βίδα και τη ροδέλα που υπάρχουν στο προστινό έρος του περιβλήατος (εικόνα F.15). Λύστε τώρα τη βίδα στερέωσης του πείρου υποδοχής (εικόνα F.16). Σπρώξτε τη σφήνα προς τα κάτω και κάθετα προς το δίσκο κοπής (εικόνα F.17). Σπρώξτε τη σφήνα προς τα κάτω έχρι να ακουπήσει τουλάχιστον ένα δόντι του δίσκου κοπής στο περίβληα του οδηγού ρύθισης. Σφίξτε τώρα την προστινή ροδέλα (εικόνα F.18). Μετά το σφίξιο της βίδας άλεν η απόσταση ασφαλείας εταξύ δίσκου κοπής και σφήνας έχει ρυθιστεί σε 5 mm το πολύ (εικόνα F.19). Στη συνέχεια ξεβιδώστε τον οδηγό ρύθισης από τη σφήνα. ΠΡΟΣΟΧΗ: Ελέγξτε άλλη ία φορά εάν ο δίσκος κοπής είναι ευθυγραισένος κεντρικά ε τη σφήνα (εικόνα Ε.14) και ότι τηρείται η απόσταση ασφαλείας εταξύ δίσκου κοπής και σφήνας των 5 mm, διαφορετικά θα πρέπει να ευθυγραίσετε εκ νέου το δισκοπρίονο χειρός (εικόνα F.20). ΠΡΟΣΟΧΗ: Πριν από κάθε εργασία θα πρέπει να ελέγχετε εάν η σφήνα και τα εξαρτήατα στερέωσης είναι καλά σφιγένα! Ο πάγκος είναι τώρα έτοιος για στατικές κοπές. ιαβάστε τις υποδείξεις εργασίας για στατικές κοπές ε το δισκοπρίονο χειρός.
