MANUAL DE UTILIZADOR 6902612 WOLFCRAFT

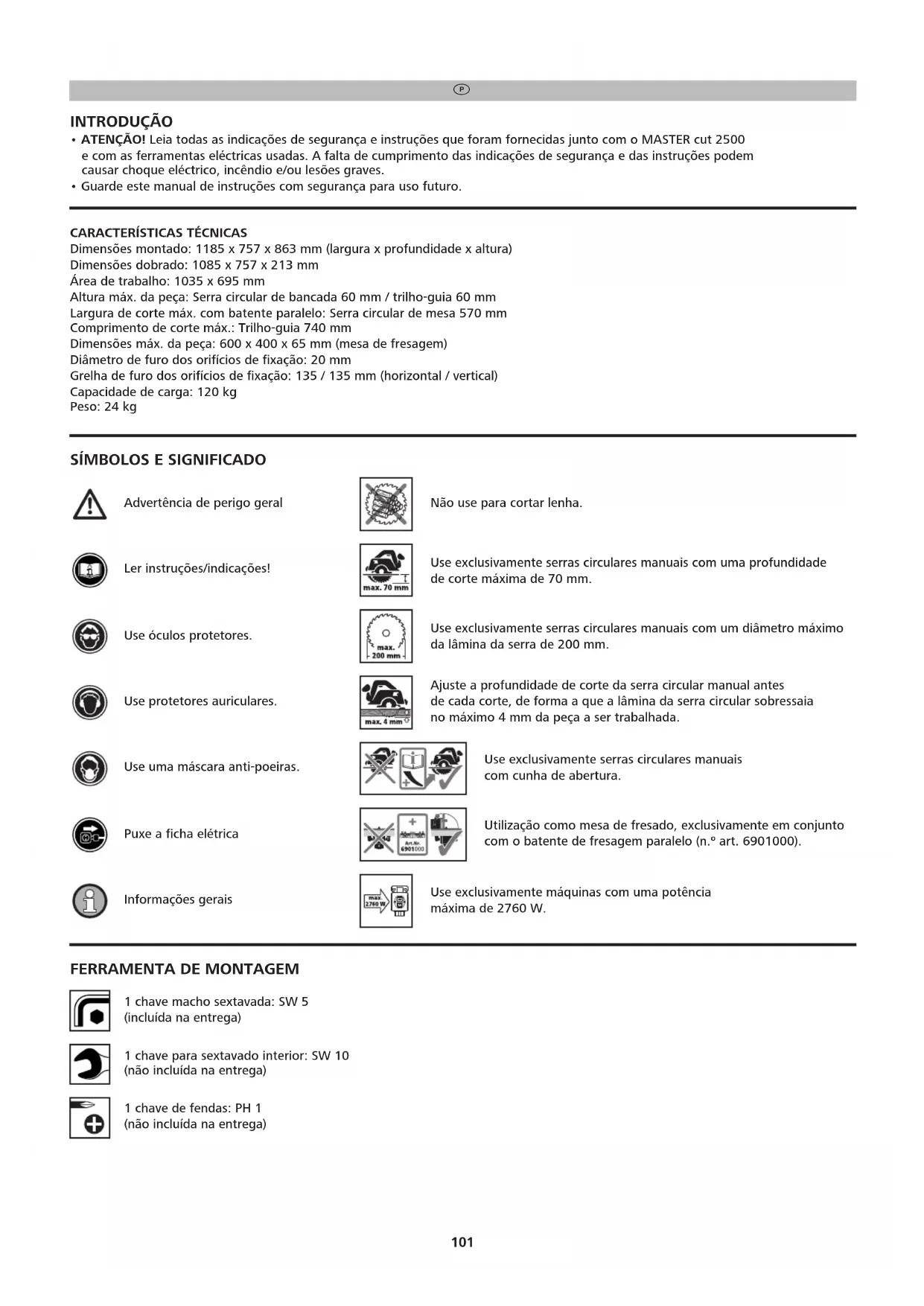

• ATENÇÃO! Leia todas as indicações de segurança e instruções que foram fornecidas junto com o MASTER cut 2500 e com as ferramentas eléctricas usadas. A falta de cumprimento das indicações de segurança e das instruções podem causar choque eléctrico, incêndio e/ou lesões graves.

• Guarde este manual de instruções com segurança para uso futuro.

CARACTERÍSTICAS TÉCNICAS

Dimensões montado: 1185 x 757 x 863 mm (largura x profundidade x altura) Dimensões dobrado: 1085 x 757 x 213 mm Área de trabalho: 1035 x 695 mm Altura máx. da peça: Serra circular de bancada 60 mm / trilho-guia 60 mm Largura de corte máx. com batente paralelo: Serra circular de mesa 570 mm Comprimento de corte máx.: Trilho-guia 740 mm Dimensões máx. da peça: 600 x 400 x 65 mm (mesa de fresagem) Diâmetro de furo dos orifícios de fixação: 20 mm Grelha de furo dos orifícios de fixação: 135 / 135 mm (horizontal / vertical) Capacidade de carga: 120 kg Peso: 24 kg

Não use para cortar lenha. Use exclusivamente serras circulares manuais com uma profundidade de corte máxima de 70 mm. Use exclusivamente serras circulares manuais com um diâmetro máximo da lâmina da serra de 200 mm. Ajuste a profundidade de corte da serra circular manual antes de cada corte, de forma a que a lâmina da serra circular sobressaia no máximo 4 mm da peça a ser trabalhada. Use exclusivamente máquinas com uma potência máxima de 2760 W. Use exclusivamente serras circulares manuais com cunha de abertura. Utilização como mesa de fresado, exclusivamente em conjunto com o batente de fresagem paralelo (n.º art. 6901000). Advertência de perigo geral Ler instruções/indicações! Use óculos protetores. Use protetores auriculares. Puxe a ficha elétrica Informações gerais Use uma máscara anti-poeiras.

FERRAMENTA DE MONTAGEM

1 chave macho sextavada: SW 5 (incluída na entrega) 1 chave de fendas: PH 1 (não incluída na entrega) 1 chave para sextavado interior: SW 10 (não incluída na entrega) BDAL 6902_116306902 26.04.17 11:51 Seite 101102

INSTRUÇÕES DE UTILIZAÇÃO

A MASTER cut 2500 é uma mesa de serrar com precisão e uma estação de trabalho. É ideal para:

• A montagem de serras circulares manuais com cunha divisora na placa da máquina, com um diâmetro de lâmina de serra máximo de 200 mm e com uma profundidade de corte de 70 mm. Utilize apenas com as medidas máximas indicadas (consulte a Figura 13). Deve ser utilizada uma peça intermediária de clivagem adequada. Trata-se, portanto, de uma serra circular de bancada estacionária.

• A utilização de bancada para serras circulares manuais, sem cunha divisora. Exclusivamente em conjunto com o acessório separado de cunha divisora, n.º de art. 6916000, com um diâmetro de lâmina da serra máximo de 160 mm e uma largura de corte mínima de 2,4 mm.

• A utilização de bancada para serras circulares manuais, sem cunha divisora. Exclusivamente em conjunto com o acessório separado de cunha divisora, n.º de art. 6917000, com diâmetros de lâmina da serra desde, no mínimo, 161 mm até, no máximo, 200 mm, uma largura de corte de, no mínimo, 2,4 mm e um máximo de 66 mm de profundidade de corte.

• A utilização como serra circular manual guiada no trilho-guia para a maquinagem de objetos grandes, tais como portas, placas de trabalho, etc. Deste modo, a placa da máquina com a peça intermediária de clivagem no trilho-guia serve como corrediça de guia para o trilho-guia.

• A utilização como mesa de serrote tico-tico. Deve ser utilizada uma peça intermediária de clivagem para serras tico-tico manual e fresas de topo.

• A montagem de uma serra de esquadria e meia esquadria. As serras de esquadria e meia esquadria devem ser montadas fixando-as nos orifícios oblíquos com o material de fixação fornecido.

• A utilização como mesa de fresado, exclusivamente em conjunto com o batente de fresagem paralelo, n.º de art. 6901000 e para fresas de topo com 230 V e um máximo de 1800 W. Não utilizar fresas com um diâmetro superior a 27 mm! A fresadora não deve ser utilizada em conjunto com o trilho-guia. Deve ser utilizada uma peça intermediária de clivagem para fresas de topo e serras de calar com anéis de inserção.

• A utilização como mesa de trabalho para trabalhar peças (por exemplo, perfurar, lixar, etc.). Com a ajuda dos grampos para uma mão da wolfcraft (n.º art. 3036000) é possível fixar de forma segura as peças de trabalho nos orifícios de fixação da placa de trabalho.

• As indicações dos fabricantes e as instruções de segurança das máquinas utilizadas devem ser respeitadas.

• A eliminação da MASTER cut 2500 deve ser feita em conformidade com os requisitos locais de eliminação de resíduos. Danos e acidentes decorrentes de utilização incorreta são da responsabilidade do utilizador.

• Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem levar a acidentes.

• Não trabalhe com ferramentas elétricas num ambiente com risco de explosão, no qual se encontram líquidos, gases ou pós inflamáveis. Ferramentas elétricas causam faíscas que podem incendiar o pó ou vapores.

• Mantenha crianças e outras pessoas afastadas durante o uso da ferramenta elétrica. Em caso de se distrair pode perder o controlo sobre o aparelho.

• A ficha da ferramenta elétrica tem de caber na tomada. A ficha não pode ser alterada de maneira alguma. Não use quaisquer fichas adaptadoras junto com ferramentas elétricas ligadas à terra. Fichas inalteradas e tomadas elétricas adequadas reduzem o risco de um choque elétrico.

• Mantenha ferramentas elétricas afastadas de chuva ou humidade. A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico.

• Ao trabalhar no exterior com a ferramenta elétrica, use um cabo de extensão que seja adequado para áreas exteriores. A aplicação de um cabo de extensão adequado para áreas exteriores reduz o risco de um choque elétrico.

• Se não puder ser evitado o uso da ferramenta elétrica num ambiente húmido, deve ser usado um interruptor de corrente diferencial residual. A aplicação de um interruptor de corrente diferencial residual reduz o risco de um choque elétrico.

• Esteja atento, tome atenção ao que faz e proceda com prudência ao trabalhar com uma ferramenta elétrica. Não use qualquer ferramenta elétrica se tiver cansado ou sob influência de drogas, álcool ou medicamentos. Um momento de distração ao usar a ferramenta elétrica pode levar a lesões graves.

• Use equipamento de segurança adequado: protetores auriculares, óculos de proteção, máscara anti-poeiras em caso de trabalhos que produzam pó, luvas protetoras ao lidar com materiais ásperos e ao trocar a ferramenta.

• Remova as ferramentas de ajuste ou chave de porcas, antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa do aparelho pode levar a lesões.

• Use roupa adequada. Não use roupa larga nem jóias. Mantenha os seus cabelos, roupa e luvas afastadas de partes móveis. Roupa solta, jóias ou cabelos compridos podem ficar apanhados nas partes móveis.

• Utilize sempre a cobertura de proteção com dispositivo de aspiração de pó.

• Não use qualquer ferramenta elétrica cujo interruptor esteja danificado. Uma ferramenta elétrica que não possa ser ligada nem desligada é perigosa e tem de ser reparada.

• Mantenha ferramentas elétricas que não estejam em uso fora do alcance de crianças. Não deixe que pessoas que não estejam familiarizadas com ele ou que não tenham lido as instruções usem o aparelho. Ferramentas elétricas são perigosas, se forem usadas por pessoas inexperientes.

• Antes de iniciar o serviço, verifique a funcionalidade dos aparelhos e das ferramentas. Nunca trabalhe com ferramentas danificadas ou embotadas.

• Deixe reparar a sua ferramenta elétrica somente por pessoal técnico qualificado e apenas com peças de reposição originais. Dessa forma é assegurada a manutenção de segurança da ferramenta elétrica.

• Puxe a ficha elétrica da tomada e/ou retire a bateria recarregável da ferramenta elétrica, antes de proceder a ajustes do aparelho ou trocar de acessórios. O arranque acidental de ferramentas elétricas é causa de acidentes.

• Monte corretamente a mesa para máquina, antes de montar a ferramenta elétrica. A montagem correta é importante, para evitar um colapso. BDAL 6902_116306902 26.04.17 11:51 Seite 102103

• Fixe a ferramenta elétrica com segurança na placa da máquina, antes de a usar. Uma derrapagem da ferramenta elétrica sobre a placa da máquina pode levar à perda de controlo da mesma.

• Coloque a mesa para máquina sobre uma superfície firme, plana e horizontal. Se verificar que a bancada pode derrapar ou abanar, então a ferramenta elétrica ou a peça a trabalhar não pode ser dirigida de forma regular e segura.

• Não sobrecarregue a mesa para máquina e não a use como escada ou andaime. A sobrecarga ou colocação em cima da mesa para máquina pode originar uma deslocação do centro de gravidade da mesa, podendo a mesma virar-se.

• Não trate outros materiais para além de madeira e plásticos facilmente maquináveis. Exceção: Apenas com a serra tico-tico e com folha de serra adequada podem ser também tratados metais facilmente maquináveis (p.ex. alumínio).

• Não aproxime a mão da folha de serra em funcionamento para retirar aparas, lascas ou outros materiais similares soltos da peça a trabalhar!

• As máquinas utilizadas têm de estar em conformidade com a norma DIN EN 60745-1. É obrigatório o símbolo CE em todos os aparelhos fabricados depois de 1995.

• Nunca serre „a mão livre“, isto é, não guie a peça a trabalhar apenas com a mão, mas use o batente paralelo ou o batente angular.

• As folhas de serra não podem ser travadas ao carregar lateralmente, depois de desligado o accionamento!

• Utilize as ferramentas apenas para a sua finalidade pretendida.

• Use apenas folhas de serra em perfeitas condições: o corpo de base não pode ser mais espesso e a travação não pode ser mais estreita que a espessura da cunha abridora.

• Controle regularmente se todos os parafusos estão firmemente apertados!

• Nunca use a bancada de trabalho de forma imprópria ou com outra finalidade de uso!

• Remova da bancada de trabalho todos os objetos que não sejam necessários.

• Não use para cortar lenha.

• Não use a mesa para serrar madeira redonda.

• As ferramentas elétricas utilizadas só podem ser ligadas e desligadas através do disjuntor de segurança.

• Use o gancho de ligação junto para a fixação permanente do interruptor do aparelho na posição ligada.

• Substitua as cunhas abridoras danificadas por novas cunhas.

• Ao tratar com peças a trabalhar estreitas use sem falta uma barra corrediça.

• Assegure-se de que as alavancas excêntricas estejam fechadas para a fixação das pernas da mesa.

• Antes da colocação em funcionamento assegure-se de que a serra circular manual, a fresadora de topo ou a serra tico-tico estejam devidamente fixadas à placa de máquina e que a placa esteja seguramente encaixada nos entalhes da mesa para máquina ou assente no trilho-guia.

• Observe as dimensões máximas da peça a trabalhar (ver características técnicas).

• Use as diferentes cunhas abridoras exclusivamente para a respetiva finalidade de uso específica, tal como está graficamente explícito em cada cunha abridora.

• Quando não está a ser utilizada, qualquer que seja a barra corrediça, a peça intermediária de clivagem e o limitador angular devem ser colocados nos ganchos roscados previstos para esse fim.

• Não utilize a mesa da máquina ao ar livre quando estiver a chover ou quando o ambiente estiver húmido.

• Para além das indicações de segurança específicas da máquina, observe atentamente as indicações de segurança da serra circular manual utilizada.

• Use apenas serras circulares manuais com cunha abridora, folha de serra com diâmetro máx. de 200 e máx. 70 mm de profundidade de corte.

• Use apenas serras dentro das dimensões máximas da placa de base referidas (ver Fig. 13).

• Use a serra circular de mesa apenas com a cobertura de proteção devidamente fixada.

• ATENÇÃO: Verifique se a folha de serra circular está montada paralelamente à abertura na peça intermédia de fenda; a serra circular manual poderá ter de ser realinhada.

• Apoie as peças a trabalhar compridas do lado de saída, de forma a assentarem na horizontal: p.ex. com um suporte com roletes da wolfcraft (art. n° 6119973).

• Evite uma sobrecarga da serra circular manual.

• Não use discos abrasivos.

• Use apenas as folhas de serra recomendadas e seleccione-as de acordo com o material a ser serrado.

• PERIGO: Não coloque as suas mãos na área de serragem ou junto à folha de serra.

• Não pegue por baixo da peça a trabalhar. A cobertura protetora não o consegue proteger da folha de serrar por baixo da peça a trabalhar.

• Adapte a profundidade de corte à espessura da peça a trabalhar. Ela deve ser visível por baixo da peça a trabalhar em menos de uma altura completa de dente.

• Esteja sempre preparado para que, ao serrar, a peça a trabalhar possa ser apanhada pela serra e atirada contra o operador.

• Um rebate é o resultado de uma aplicação errada e/ou incorreta da serra. Pode-se prevenir através das medidas de precaução adequadas, abaixo descritas.

• Segure a serra com ambas as mãos e coloque os seus braços numa posição em que possa interceptar as forças de rebate. Mantenha-se sempre em posição lateral em relação à folha de serra, nunca devendo colocar-se em linha com a folha de serra. Em caso de rebate a serra circular pode saltar para trás, contudo um operador pode dominar as forças de rebate através de medidas de precaução adequadas.

• Se a folha de serra ficar entalada ou você interromper o trabalho, desligue a serra e mantenha-a no material, até que a folha de serra se tenha imobilizado. Nunca deve tentar retirar a serra da peça a trabalhar ou puxá-la para trás, enquanto a folha de serra ainda estiver em movimento, senão pode ocorrer um rebate. Averigue e corrija a causa pela que a folha de serra possa ter ficado entalada. BDAL 6902_116306902 26.04.17 11:51 Seite 103• Se quiser voltar a arrancar uma serra que se encontre dentro da peça a trabalhar, centre a folha de serra na fenda serrada e verifique se os dentes serrados não estão enganchados na peça. Se a folha de serra estiver entalada, ela pode mover-se para fora da peça a trabalhar ou causar um rebate, quando a serra voltar a arrancar.

• Apoie as placas grandes, para reduzir o risco de um rebate devido a uma folha de serra entalada. As placas grandes podem-se dobrar devido ao seu próprio peso. As placas têm de ser apoiadas de ambos os lados, tanto perto da fenda de serrar como junto à aresta.

• Não use folhas de serra embotadas ou danificadas. Folhas de serra com dentes embotados ou mal alinhados causam uma maior fricção, entalamento da folha de serra e rebate devido a uma fenda serrada demasiado estreita.

• Fixe os ajustes de profundidade e ângulo de corte antes de serrar. Se os ajustes se alterarem durante a serragem, a folha de serra pode ficar entalada e ocorrer um rebate.

• Tenha especialmente cuidado com os „cortes de imersão“ em paredes existentes e outras áreas não visíveis. A folha de serra imergente pode bloquear-se ao serrar objetos ocultos e causar um rebate.

• Observe as dimensões máximas da peça a trabalhar (ver características técnicas).

• Utilize sempre a barra corrediça para serrar ranhuras e fendas, porque a lâmina da serra não é visível.

• Deixe as coberturas protetoras montadas. As coberturas protetoras devem estar num estado de funcionamento correto e montadas corretamente. As coberturas protetoras soltas, danificadas ou que não funcionem corretamente devem ser reparadas ou substituídas.

• Para cortes de desbaste, utilize sempre a cobertura protetora da lâmina da serra e a cunha divisora. Para cortes de desbaste em que seja preciso serrar a toda a espessura da peça de trabalho, a cobertura protetora e outros dispositivos de segurança reduzem o risco de lesões.

• Atenção: Os cortes de juntas, ranhuras ou divisões em procedimentos rotativos com a mesa de máquina não são permitidos!

• Atenção: Não trabalhe em peças com menos de 2 mm de espessura!

• Antes de ligar a ferramenta elétrica, assegure que a lâmina da serra não toca na cobertura protetora, na cunha divisora ou na peça. O contacto acidental destes componentes com a lâmina da serra pode provocar situações de perigo.

• Ajuste a cunha divisora conforme descrito nestas instruções de utilização. As distâncias, a posição e a orientação podem fazer com que a cunha divisora não possa evitar o retorno de forma eficaz.

• Para que a cunha divisora possa funcionar, deve atuar sobre a peça. Se forem realizados cortes na peça que sejam demasiado curtos para que a cunha divisora possa atuar, a cunha não terá qualquer efeito. Nestas condições, não é possível evitar o retorno da cunha divisora.

• Utilize a lâmina da serra adequada para a cunha divisora. Para que a cunha divisora trabalhe corretamente, deve ser selecionado um diâmetro da lâmina da serra correto para a cunha divisora, a lâmina de aço da serra deve ser mais fina do que a cunha divisora e a largura do dente deve ser maior do que a espessura da cunha divisora.

• PERIGO: Não aproxime os dedos ou as mãos da lâmina da serra ou da zona da serra. Um só momento de desatenção ou um deslize poderá fazer com que a sua mão se mova para a lâmina da serra, o que poderá dar lugar a graves lesões.

• Oriente a peça sempre no sentido contrário ao sentido de rotação da lâmina da serra ou da ferramenta de corte. O avanço da peça no mesmo sentido da rotação da lâmina da serra sobre a mesa poderá fazer com que a peça e a sua mão sejam atraídas para a lâmina da serra.

• Ao realizar cortes longitudinais, não utilize a máquina de esquadria para guiar a peça e, se realizar cortes transversais com a máquina de esquadria, não utilize o limitador paralelo para ajustar o comprimento. A orientação simultânea da peça com o limitador paralelo e a máquina de esquadria aumenta a probabilidade de que a lâmina da serra prenda e provoque um retorno.

• Quando realizar cortes longitudinais, teste sempre a força da orientação sobre a peça entre a calha de batente e a lâmina da serra. Utilize uma barra corrediça quando a distância entre a calha de batente e a lâmina da serra for inferior a 150 mm, e um bloco corrediço quando a distância for inferior a 50 mm. Estes meios auxiliares de trabalho asseguram que a mão mantém uma separação segura da lâmina da serra.

• Utilize apenas a barra corrediça fornecida pelo fabricante ou fabricada segundo as instruções. A barra corrediça assegura que é mantida uma distância suficiente entre a mão e a lâmina da serra.

• Nunca utilize uma barra corrediça danificada ou serrada. Uma barra corrediça danificada pode quebrar-se e fazer com que a sua mão toque na lâmina da serra.

• Não trabalhe "com mão livre". Utilize sempre o limitador paralelo ou a máquina de esquadria para colocar e guiar a peça. "Com mão livre" significa que a peça é mantida ou guiada com as mãos, em vez de o fazer com o limitador paralelo ou com a máquina de esquadria. Serrar com mão livre causa erros de orientação, bloqueios e retornos.

• Nunca coloque a mão em redor ou sobre uma lâmina da serra em movimento. Se colocar a mão atrás de uma peça, pode causar o contacto acidental com a lâmina da serra em movimento.

• Proteja as peças grandes e/ou largas por trás e/ou pelo lado da mesa da serra, para que permaneçam horizontais. As peças grandes e/ou largas tendem a inclinar-se no rebordo da mesa da serra, o que provoca a perda de controlo, o bloqueio da lâmina da serra e o retorno.

• Oriente a peça de modo uniforme. Não dobre nem torça a peça. Se a lâmina da serra bloquear, desligue a ferramenta elétrica, retire a ficha de alimentação e corrija a causa do bloqueio. O bloqueio da lâmina da serra por causa da peça pode provocar retornos e o bloqueio do motor.

• Não retire o material serrado enquanto a serra estiver a funcionar. O material serrado pode fixar-se entre a lâmina da serra e a calha de batente ou na cobertura protetora e, se for retirado com os dedos, estes poderão ser apanhados pela lâmina da serra. Desligue a serra e espere que a lâmina da serra pare antes de retirar o material.

• Nunca se coloque em linha reta com a lâmina da serra. Esteja sempre ao lado da lâmina da serra, onde se encontra a calha de batente. Em caso de retorno, a peça poderá ser projetada em alta velocidade contra as pessoas que se encontrem na linha da lâmina da serra. BDAL 6902_116306902 26.04.17 11:51 Seite 104• Nunca introduza a mão sobre ou atrás da lâmina da serra para endireitar ou segurar na peça. Pode ocorrer um contacto acidental com a lâmina da serra ou um retorno, o que poderá puxar os seus dedos para a lâmina da serra.

• Nunca segure nem pressione a peça que está a serrar contra a lâmina da serra em movimento. Se pressionar a peça que está a serrar contra a lâmina da serra provoca bloqueios e retornos.

• Alinhe a calha de batente paralela à lâmina da serra. Uma calha de batente mal alinhada pressiona a peça contra a lâmina da serra e provoca um retorno.

• Tenha um cuidado adicional ao serrar em zonas não visíveis de peças montadas. A lâmina da serra de penetração pode serrar objetos que podem provocar um retorno.

• Fixe as placas grandes para reduzir o risco de retorno por bloqueio da lâmina da serra. As placas grandes podem curvar-se devido ao seu próprio peso. As placas devem ser fixadas em todos os pontos onde sobressaiam da superfície da mesa.

• Tenha cuidado adicional ao serrar peças torcidas, com nós, deformadas ou com rebordos irregulares, que podem ser guiadas com uma calha de batente ao longo da máquina. Uma peça torcida, com nós ou deformada é instável e provoca um alinhamento incorreto das linhas de corte com a lâmina da serra, bloqueio e retorno.

• Nunca serre várias peças empilhadas ou introduzidas uma após a outra. A lâmina da serra poderá apanhar uma ou várias peças e provocar um retorno.

• Se pretender voltar a tirar uma serra que tem a sua lâmina da serra introduzida numa peça, centre a lâmina da serra na abertura da serra de modo a que os dentes da serra não fiquem presos na serra. Se a lâmina da serra bloquear, poderá levantar a peça e provocar um retorno ao voltar a ligar a serra.

• Mantenha as lâminas da serra limpas, afiadas e suficientemente travadas. Nunca utilize lâminas da serra torcidas ou que tenham fissuras ou dentes partidos. As lâminas da serra afiadas e travadas corretamente minimizam encravamentos, bloqueios e retornos.

• Desligue a serra circular de bancada e desligue também da rele elétrica antes de retirar o acessório de bancada, mudar a lâmina da serra, efetuar ajustes na cunha divisora ou na cobertura protetora da lâmina da serra e quando deixar a máquina desacompanhada. As medidas de precaução servem para evitar acidentes.

• Nunca deixe a serra circular de bancada a funcionar sozinha. Desligue a ferramenta elétrica e não a abandone até que tenha parado completamente. Uma serra em movimento desacompanhada representa um perigo descontrolado.

• Instale a serra circular de bancada num local plano e bem iluminado que ofereça segurança e onde possa manter o equilíbrio. O local de instalação deve oferecer espaço suficiente para poder manipular adequadamente o tamanho das suas peças. Numa zona de trabalho desarrumada ou mal iluminada ou com piso irregular ou escorregadio podem ocorrer acidentes.

• Retire regularmente as aparas da serra e a serradura debaixo da bancada de serrar e/ou da aspiração de pó. A serradura aspirada é combustível e pode inflamar.

• Fixe a serra circular de bancada. Uma serra circular de bancada mal fixada pode mover-se ou rodar.

• Retire as ferramentas de ajuste, os restos de madeira, etc. da serra circular de bancada antes de a ligar. As distrações e os possíveis bloqueios podem ser perigosos.

• Utilize sempre lâminas da serra do tamanho correto e com um orifício de alojamento adequado (por exemplo, em losango ou redondo). As lâminas da serra que não encaixem nas peças de montagem da serra rodam de forma irregular e provocam a perda de controlo.

• Nunca utilize material de montagem da lâmina da serra danificado ou incorreto, como, por exemplo, flanges, anilhas, parafusos ou porcas. Este material de montagem da lâmina da serra foi desenhado especialmente para a sua serra, para conseguir um funcionamento seguro e um rendimento ideal.

• Nunca se coloque sobre a serra circular de bancada e não utilize a serra circular de bancada como banco. Podem ocorrer lesões graves se a ferramenta elétrica se virar ou se tocar acidentalmente na lâmina da serra.

• Assegure que a lâmina da serra está montada respeitando o sentido de rotação correto. Não utilize esmeris de afiar nem escovas de aço com a serra circular de bancada. A montagem incorreta da lâmina da serra ou a utilização de acessórios não recomendados pode provocar lesões graves.

• Observe atentamente as indicações de segurança da serra tico-tico utilizada, para além destas indicações de segurança específicas da máquina.

• Não trabalhe com uma serra tico-tico danificada.

• Evite a sobrecarga da serra tico-tico.

• A serra tico-tico não pode ser usada em combinação com o trilho-guia. INDICAÇÕES DE SEGURANÇA PARA SERRAS DE ESQUADRIA E MEIA ESQUADRIA

• Observe, para além destas indicações de segurança específicas da máquina, as indicações de segurança da serra de esquadria e meia esquadria utilizada.

• Monte a serra de esquadria e meia esquadria conforme descrito nos manuais destas instruções de utilização.

• Não trabalhe com uma serra de esquadria e meia esquadria danificada, nem utilize lâminas da serra não afiadas ou danificadas.

• Apoie as peças grandes sobre o lado de receção para evitar situações de perigo devido a um movimento descontrolado. BDAL 6902_116306902 26.04.17 11:51 Seite 105106 ATENÇÃO: UTILIZAÇÃO COMO MESA DE FRESAGEM EXCLUSIVAMENTE EM COMBINAÇÃO COM O BATENTE DE FRESAGEM PARALELO ART. N° 6901000 INDICAÇÕES DE SEGURANÇA PARA FRESADORAS DE TOPO

• Observe atentamente as indicações de segurança da fresadora de topo utilizada, para além destas indicações de segurança específicas da máquina.

• Esteja sempre preparado para que, ao fresar, a peça a trabalhar possa ficar descontrolada de forma inesperada e repentina e ocorrer um rebate.

• Não use a mesa para fresar em arco!

• Realize os trabalhos de fresagem exclusivamente com o batente de fresagem paralelo disponível como acessório (art. n° 6901000), para prevenir rebates e o contacto da fresadora com a mão.

• Consulte o manual de operação original do batente de fresagem paralelo (art. n° 6901000) para uma montagem correta.

• Não utilize fresadoras de topo com mais de 1800 W e 230 V.

• Não utilize fresadoras com um diâmetro superior a 27 mm!

• A máquina de fresagem não pode ser usada em combinação com o trilho-guia.

• Tenha em conta que o avanço só pode ocorrer no sentido de rotação da fresadora.

• Seleccione os anéis intermédios fornecidos em função do tamanho da ferramenta de fresar. Para um trabalho seguro utilize o anel intermédio mais pequeno possível.

• Utilize apenas ferramentas de fresar afiadas, com manutenção feita e reguladas segundo as instruções do respectivo fabricante.

• Observe nos aparelhos e ferramentas utilizadas os dados sobre velocidade máx. e mín. e o sentido de rotação indicados no produto, na embalagem ou no manual de utilização.

• Tenha em conta que uma utilização incorrecta de ferramentas de fresar, da peça a trabalhar e dos dispositivos de guia da peça pode levar a uma situação perigosa.

• Durante a fresagem mantenha as mãos afastadas da fresadora.

• Se for possível, utilize ao fresar as sapatas pressoras da mesa adicionalmente ao batente de fresagem paralelo.

• Apoie peças a trabalhar compridas do lado de saída, para prevenir situações perigosas devido a um capotamento descontrolado. O apoio tem de ter uma posição estável e ter a mesma altura da mesa, p.ex. o suporte de esferas (art. n° 6119973).

• Trabalhe apenas peças que devido ao seu tamanho e ao seu peso possam ser manejadas de forma segura por uma pessoa.

• Escolha a velocidade de rotação correta conforme a ferramenta e a peça a trabalhar. No manual de instruções da sua fresadora de topo encontra os valores de velocidade de rotação precisos.

• Observe as dimensões máximas da peça a trabalhar (ver características técnicas).

ESPECIFICAÇÃO DE ENTREGA

Tire a MASTER cut 2500 da caixa e verifique se todas as peças que aparecem representadas se encontram dentro da caixa (Fig. 1 e Fig. 2).

Estrutura da bancada: Coloque a bancada sobre una superfície plana e limpa (Fig. 3.1). Afrouxe as duas alavancas excêntricas e dobre o par de pernas direito até ao batente. Volte a fechar depois as duas alavancas excêntricas (Fig. 3.2). Afrouxe as quatro alavancas excêntricas e dobre o par de pernas esquerdo até ao batente. Volte a fechar depois as quatro alavancas excêntricas (Fig. 3.3). Coloque a bancada sobre as pernas (Fig. 3.4) e, se for necessário, ajuste a bancada rodando o regulador de altura (Fig. 3.4). ATENÇÃO: Tenha cuidado para não entalar as mãos ao dobrar ou desdobrar a bancada e ao colocar a placa da máquina. Interruptor de segurança: Monte o interruptor de segurança na bancada da máquina, tal como é apresentado na imagem (Figura 4). Capa protetora: Monte as peças individuais da capa protetora (Fig. 5.1). Faça deslizar o suporte da cobertura de proteção com a guia no perfil de alumínio (Fig. 5.2). Coloque a capa protetora sobre a abertura da serra de modo a cobrir a zona dianteira da abertura de serra. Aperte o parafuso roscado para a direita (Fig. 5.3). Limitador angular: Monte o limitador angular conforme indicado (Figs. 6.1 a 6.4). Limitador angular para o trilho-guia: Monte o limitador angular no cavalete do batente e na guia do batente (Fig. 7.1). Encaixe o cavalete do batente com a porca no limitador angular e aperte o parafuso roscado para a direita (Fig. 7.2). Gancho roscado para armazenamento: Aparafuse os três suportes em conjunto (Fig. 8.1) e encaixe depois o suporte na guia e coloque-o à distância adequada. Aperte a contra-porca (Fig. 8.2). Coloque a barra corrediça e/ou os acessórios de que não necessita sobre o suporte (Fig. 8.3). Borne de ligação: Descarne uma extremidade do cabo no orifício do borne de ligação, descarne a outra extremidade no perfil da esquina da mesa (Fig. 9). ATENÇÃO: Verifique se o cabo tem o comprimento adequado para que o borne de ligação se solte automaticamente da ferramenta elétrica ao rodar a placa da máquina. BDAL 6902_116306902 26.04.17 11:51 Seite 106107

MONTAGEM DA SERRA CIRCULAR MANUAL

Nota: Para a primeira montagem da serra circular manual e alinhamento paralelo da lâmina da serra, deve montar primeiro o trilho-guia na bancada. Montagem do trilho-guia: Fixe primeiro os suportes de plástico direito e esquerdo nos orifícios previstos para esse fim no perfil de alumínio. Coloque o trilho-guia paralelo à porca na placa de trabalho na bancada e introduza os dois grampos metálicos no perfil do trilho-guia. De seguida, faça deslizar e pressione os dois grampos no suporte de plástico. Neste momento, o trilho-guia estará perfeitamente alinhado. Aperte depois os dois grampos (Fig. 10.1 e Fig. 10.2). Retirar a placa da máquina: Eleve primeiro ligeiramente a peça intermediária de clivagem no encaixe para a desbloquear (Fig. 11.1). De seguida, estique a peça intermediária de clivagem no sentido da seta (Fig. 11.2). Levante imediatamente a peça intermediária de clivagem (Fig. 11.3). ATENÇÃO: A peça intermediária de clivagem: a peça intermediária de clivagem para as serras circulares de bancada deve ser sempre retirada antes de retirar a placa da mesa. Eleve agora a placa da máquina pela travessa de fixação (Fig. 11.4). Ao elevar, a placa da máquina solta-se dos quatro dispositivos de fixação e pode ser retirada com as duas mãos (Fig. 11.5). Volte a colocar imediatamente a peça intermediária de clivagem (Fig. 11.6). Colocar a placa da máquina no trilho-guia: Coloque a placa da máquina por cima, tal como é indicado, na guia do trilho-guia (Fig. 12). Serra circular manual aplicável: Consulte as dimensões máximas das serras circulares manuais aplicáveis (Figura 13). Utilize apenas serras circulares manuais com cunha divisora, com um diâmetro de lâmina da serra máximo de 200 mm e com uma profundidade de corte máxima de 70 mm. Montagem e alinhamento da serra circular manual Solte o bloqueio da profundidade de corte da serra circular manual e volte a apertar a cobertura protetora pendente. Coloque imediatamente a serra circular manual na placa da máquina. Ajuste a profundidade de corte com folga suficiente na ranhura da placa de trabalho e aperte o bloqueio da profundidade de corte. Oriente imediatamente a lâmina da serra circular manual paralela ao rebordo de borracha do trilho-guia (Fig. 14.1). Monte agora os seis batentes laterais de modo a que estes tenham toda a superfície em contacto com a placa base da máquina. Os dois batentes traseiros no sentido longitudinal servem de batentes de retenção da serra circular manual no sentido da serração e garantem uma fixação segura da serra circular manual ao serrar (Fig. 14.2). Monte depois as quatro garras de aperto (Fig. 14.3). Retire a serra circular manual montada com a placa da máquina e deixe-a sobre a mesa, tal como é indicado na figura (Fig. 14.4). Verifique agora, com a profundidade de corte no máximo, a distância entre o dente mais adiantado da lâmina da serra circular e o canto dianteiro da peça intermediária de clivagem (Fig. 14.5). ATENÇÃO: Esta distância tem de ser inferior a 20 mm. Se for necessário, deve voltar a ajustar a serra circular manual no sentido longitudinal e voltar a ajustar os dois batentes de retenção. Monte agora a placa da máquina em conjunto com a serra circular manual sobre a mesa, tal como é indicado, e retire a peça intermediária de clivagem (Fig. 14.6). Coloque a placa da máquina sobre o dispositivo de fixação dianteiro. De seguida, coloque-a sobre a placa de fixação com uma mão na placa da mesa (Fig. 14.7). Encaixe a placa da máquina (Fig. 14.8). Volte depois a colocar a peça intermediária de clivagem (Fig. 14.9). ATENÇÃO: Assegure que a lâmina da serra circular está montada em paralelo ao orifício da peça intermediária de clivagem. Se for necessário, volte a alinhar a serra circular manual (Fig. 14.2 a Fig. 14.3). Utilização de serras circulares manuais com placas base largas Se a medida desde o centro da lâmina da serra até ao canto exterior da placa base for superior a 128 mm, durante a montagem devem ser usados os dois batentes laterais grandes. Neste caso, os dois batentes laterais do "Detalhe F" servem por sua vez como batentes de retenção para a serra circular manual (Fig. 14.10). Utilize apenas serras circulares manuais que estejam dentro das dimensões máximas da placa base já mencionadas (Fig. 13). Ligação à corrente elétrica: Introduza a ficha elétrica da serra circular manual no interruptor de segurança e um cabo de extensão do interruptor de segurança na tomada da rede (Figura 15.1). O cabo de extensão não está incluído. ATENÇÃO: Antes da primeira colocação em funcionamento, premir o interruptor térmico! Após uma interrupção da corrente elétrica devido a sobretensão, prima o interruptor térmico depois de decorrido um período de espera de 5 a 10 minutos. Pode acionar depois o interruptor LIGADO/ON (Figura 15.2). No interruptor de segurança, prima o botão vermelho para desligar (DESLIGADO/OFF). Monte o borne de ligação na serra circular manual (Figura 15.3). Pressione o botão verde (LIGADO/ON) e verifique se a lâmina da serra se move livremente na abertura (Fig. 15.4); de seguida, volte a pressionar o botão vermelho (DESLIGADO/OFF). ATENÇÃO: Desligue a ficha da rede enquanto não estiver em utilização e durante a dobragem da bancada. A MASTER cut 2500 está agora pronta para utilização.

SERRAÇÃO ESTACIONÁRIA COM SERRA CIRCULAR MANUAL ATENÇÃO: Trabalhe sempre com a capa protetora e utilize o sistema coletor de poeiras na capa protetora. Serrar com limitador angular Coloque o limitador angular na guia (Figura 16.1). Assegure que a extremidade preta da guia de ângulo se situa tão perto quanto possível da capa protetora para garantir uma elevação da capa (Figura 16.2). Retraia o limitador angular e coloque a peça trabalhada no mesmo. Ligue a serra circular manual no interruptor de segurança. Empurre a peça a trabalhar no limitador angular, como é indicado na figura, no sentido da seta até à lâmina da serra circular (Fig. 16.3) até que a peça fique totalmente serrada. Em seguida, volte a desligar a serra circular manual no interruptor de segurança. ATENÇÃO: Assegure sempre que as suas duas mãos se encontram a uma distância suficiente da lâmina da serra circular (perigo de ferimento). No estado atual de montagem do limitador angular, as peças podem ser serradas entre uma altura mínima de 15 mm e máxima de 60 mm. Se a altura da peça for superior a 15 mm, a guia de esquadro deve ser desmontada (Figs. 16.4 a 16.7). O limitador angular permite serrar a peça trabalhada num ângulo de 0° a 65°. Para isso, desaperte os parafusos roscados, ajuste no suporte angular pretendido e volte a apertar os parafusos roscados (Figura 16.8). Em seguida, serre tal como é indicado nas Figuras 16.1 a 16.3. Serrar com limitador paralelo Monte primeiro o limitador paralelo individual, tal como é ilustrado. Encaixe o limitador paralelo na guia sobre a mesa com a alavanca excêntrica aberta. Alinhe o limitador paralelo em paralelo com a ajuda da escala no perfil do batente paralelo. Pressione as duas alavancas excêntricas para baixo e aperte os parafusos de fixação. Assegure que o limitador paralelo fica alinhado com a lâmina da serra circular (Fig. 17.1). De seguida, deve montar a guia do limitador angular no limitador paralelo para evitar o ressalto da peça a serrar. Utilize para isso as peças de fixação do limitador angular apresentadas na figura. Monte para isso os dois parafusos com as anilhas e as porcas quadradas individuais no limitador paralelo (Fig. 17.2). Encaixe depois a guia como é indicado no limitador paralelo, nas duas porcas quadradas. O final da guia deve encaixar no máximo até ao final da lâmina da serra circular (Fig. 17.3). Aperte os dois parafusos. Afrouxe as duas alavancas excêntricas e ajuste a largura de corte pretendida, tendo sempre em conta que o limitador paralelo fique alinhado com a lâmina da serra circular. De seguida, pressione as duas alavancas excêntricas. Ligue a serra circular manual no interruptor de segurança. Empurre a peça a trabalhar, como é indicado na figura, no sentido da seta para a lâmina da serra circular (Fig. 17.4) até que a peça fique totalmente serrada. Em seguida, volte a desligar a serra circular manual no interruptor de segurança. Em peças trabalhadas mais estreitas, é fundamental utilizar a barra corrediça fornecida (Figura 17.5). Se for necessário, o limitador paralelo também pode ser montado à esquerda da lâmina da serra circular. Para isso, deve deslocar a guia uma fila de orifícios (Fig. 17.6). Veja os passos de montagem necessários nas Figuras 17.1 a 17.3. Corte em esquadria vertical Em cortes em esquadria vertical, é necessário realinhar a serra circular manual. Retire primeiro a peça intermediária de clivagem (Fig. 18.1). De seguida, eleve a placa da máquina pelo travessão de fixação (Fig. 18.2). Retire imediatamente a placa da máquina (Fig. 18.3). Retire a cobertura protetora pendente da serra circular manual e volte a colocar a peça intermediária de clivagem até ao batente (Fig. 18.4). Coloque a placa da máquina montada sobre a mesa, tal como é indicado (Fig. 18.5). Afrouxe as quatro garras de aperto e os quatro batentes laterais. Ajuste o ângulo de esquadria pretendido na serra circular manual. Faça deslizar a placa base em paralelo aos dois batentes de retenção restantes no sentido da seta (Fig. 18.6). Verifique sempre se a lâmina da serra circula livremente na peça intermediária de clivagem. Aperte depois os quatro batentes laterais e as quatro garras de aperto (Fig. 18.7). Monte agora a placa da máquina em conjunto com a serra circular manual sobre a mesa, tal como é indicado, e retire a peça intermediária de clivagem. Coloque a placa da máquina sobre o dispositivo de fixação dianteiro. De seguida, coloque-a sobre a placa de fixação com uma mão na placa da mesa. Encaixe a placa da máquina e, de seguida, volte a colocar a peça intermediária de clivagem (Figs. 14.6 a 14.9). A mesa está agora preparada para realizar cortes em esquadria vertical (Fig. 18.8). Se for necessário, a capa protetora pode ser ajustada lateralmente com o parafuso de ajuste para que a lâmina da serra rode livremente e a uma distância suficiente por baixo da capa protetora (Fig. 18.9).

SERRAR COM O TRILHO-GUIA

A montagem inicial da serra circular manual (Figs. 14.1 a 14.8) foi executada de modo a trabalhar precisamente com o trilho-guia. Coloque a placa de máquina com a serra circular manual montada sobre a mesa e substitua a peça intermédia de fenda para a serragem estacionária pela peça intermédia de fenda para serrar com o trilho-guia (Fig. 19.1). Coloque a peça a trabalhar sobre a placa de trabalho. Se possível utilize sempre o batente angular para o trilho-guia (ver secção Cortes angulares). Monte depois o trilho-guia com ambos os suportes e os dois grampos (Fig. 19.2). Aperte os dois grampos de modo a que a peça a trabalhar não se possa deslocar durante a serragem. Coloque a placa de máquina com a serra circular manual montada sobre a guia do trilho-guia. Ajuste agora a profundidade de corte da serra circular manual de forma a que a folha da serra circular sobressaia em baixo no máximo 4 mm da peça a trabalhar. ATENÇÃO: Ao serrar peças de trabalho, o trilho-guia tem de ser apoiado com peças da mesma altura em toda a largura da mesa, para que o trilho-guia não possa capotar com a placa de máquina. ATENÇÃO: A ficha elétrica da serra circular manual tem de ser ligada numa tomada, o disjuntor de segurança e o gancho de ligação não podem ser usados para a serragem com o trilho-guia. Ligue a serra circular manual e desloque-a sempre paralelamente ao trilho-guia (Fig. 19.3). Depois de executado o corte, desligue a serra circular manual. BDAL 6902_116306902 26.04.17 11:51 Seite 108109

Cortes angulares: insira o suporte plástico do batente angular num furo da placa de trabalho. Use sempre o furo mais próximo possível da aresta de corte do trilho-guia. Empurre a guia de batente montada de forma solta na ranhura da placa de trabalho para o perfil do batente angular. Alinhe a peça a trabalhar junto com o batente angular no trilho-guia. Depois aperte firmemente o parafuso de punho da guia de batente (Fig. 19.4). Cortes em série: No caso de cortes em série monte o cursor de batente adicional. Insira o cursor de batente na ranhura do batente angular e gire o batente de metal até à placa de trabalho. Encoste a peça a trabalhar ao batente angular no comprimento desejado. Depois empurre o cursor de batente até à ponta da peça a trabalhar e aperte o parafuso de punho (Fig. 19.5).

SERRAÇÃO COM SERROTE TICO-TICO

Introduza a peça intermediária de clivagem para serrote tico-tico na placa da máquina (Fig. 20.1). Alinhe o serrote tico-tico sobre a placa da máquina de modo a que a lâmina da serra se mova centrada no orifício da serra. Monte o serrote tico-tico como é indicado (Fig. 20.2 e 20.3). Introduza o serrote tico-tico montado com a placa da máquina na bancada e encaixe-o nos quatro suportes. Introduza o borne de ligação no interruptor do serrote tico-tico e ligue a ficha elétrica do aparelho ao interruptor de segurança. A mesa está pronta para funcionar com o serrote tico-tico (Fig. 20.4). MONTAGEM DE UMA SERRA DE ESQUADRIA E MEIA ESQUADRIA Com os parafusos de fixação fornecidos com a entrega, é possível montar uma serra de esquadria e meia esquadria na bancada. Coloque a serra de esquadria e meia esquadria no centro da bancada com os orifícios de montagem sobre os dois orifícios oblongos da placa de fixação. Fixe agora a serra de esquadria e meia esquadria. Para isso, introduza os parafusos e as pequenas anilhas de suporte por cima através dos orifícios de montagem e através das placas de fixação. Aparafuse fixamente por baixo com as anilhas de suporte grandes e as porcas (Fig. 21). ATENÇÃO: A serra de esquadria e meia esquadria deve ser fixada na bancada com, pelo menos, dois parafusos de fixação, quatro anilhas e duas porcas. Se os orifícios de montagem da sua serra não coincidirem com os orifícios oblongos da placa de fixação, a serra de esquadria e meia esquadria não deve ser utilizada.

AJUSTE DA PLACA DA MÁQUINA

A altura da placa da máquina na bancada foi definida na fábrica para que seja garantido o deslizamento da peça trabalhada na área correspondente à placa da máquina e à bancada de trabalho. Caso seja necessário, a altura da placa da máquina pode ser ajustada. Para isso é necessário soltar as cinco contra-porcas. De seguida é necessário alinhar a placa da máquina com os cinco parafusos de ajuste a uma altura nova alinhada com a placa de trabalho, e é necessário voltar a apertar as contra-porcas (Fig. 22). Antes de iniciar cada trabalho, verifique se as cinco contra-porcas estão apertadas. ACESSÓRIOS ESPECIAIS DA MASTER cut 2500 DUAS CUNHAS DIVISORAS PARA MONTAR DE FORMA ADICIONAL, N.º ART. 6916000 E 6917000 PARA A UTILIZAÇÃO DE SERRAS CIRCULARES MANUAIS SEM CUNHA DIVISORA ATENÇÃO: Os acessórios especiais aqui descritos só devem ser utilizados com a MASTER cut 2500. NOTA: a função e o manuseamento deste acessório especial são descritos de seguida e ilustrados a partir da página 21.

INSTRUÇÕES DE UTILIZAÇÃO

Ambas as cunhas divisoras permitem a utilização de serras circulares manuais, sem cunha divisora. A cunha divisora 6916000 é permitida para a utilização de serras circulares manuais com lâminas de serra circular manual com um diâmetro máximo de 160 mm e uma largura de corte mínima de 2,4 mm e máxima de 2,8 mm. A cunha divisora 6917000 é permitida para a utilização de serras circulares manuais com lâminas de serra circular manual com um diâmetro máximo de 200 mm, uma largura de corte mínima de 2,4 mm e máxima de 2,8 mm e uma profundidade de corte máxima de 66 mm. ATENÇÃO: antes de utilizar os acessórios especiais é absolutamente necessário ter em conta as instruções gerais de segurança, as instruções de segurança para serras circulares manuais e as instruções de utilização originais da serra circular manual sem cunha divisora.

CUNHAS DIVISORAS, N.º ART. 6916000 E 6917000

O artigo Cunha Divisora com o n.º 6916000 contém os componentes: 1x cunha divisora (para um diâmetro máximo de lâmina da serra circular de 160 mm), 1x alojamento de cunha divisora (versão grande), 1x ferramenta de nivelamento (Fig. A). O artigo Cunha Divisora com o n.º 6917000 contém os componentes: 1x cunha divisora (para um diâmetro máximo da lâmina da serra circular de 200 mm), 1x alojamento de cunha divisora (versão pequena), 1x ferramenta de nivelamento (Fig. B). ATENÇÃO: Em seguida, são descritos apenas o funcionamento e a montagem da cunha divisora com o N.º Art. 6916000 para serras circulares manuais com um diâmetro de lâmina máximo de 160 mm. A cunha divisora com o N.º Art. 6917000 para serras circulares manuais com um diâmetro de lâmina máximo de 200 mm tem uma montagem e um funcionamento idênticos. Com esta cunha divisora é possível trabalhar peças com uma altura máxima de 50 mm. BDAL 6902_116306902 26.04.17 11:51 Seite 109MONTAGEM DA SERRA CIRCULAR MANUAL SEM CUNHA DIVISORA ATENÇÃO: Para a primeira montagem da serra circular manual e o alinhamento paralelo da lâmina da serra, a serra circular manual deve ser alinhada e montada com a placa da máquina sobre o trilho-guia. NOTA: Para isso, leia e siga as indicações de trabalho destas instruções de utilização para a montagem do trilho-guia e para a desmontagem e a colocação da placa da máquina. Montagem e alinhamento da serra circular manual Solte o bloqueio da profundidade de corte da serra circular manual e volte a apertar a cobertura protetora pendente. Coloque imediatamente a serra circular manual na placa da máquina. Ajuste a profundidade de corte com folga suficiente na ranhura da placa de trabalho e aperte o bloqueio da profundidade de corte. Oriente imediatamente a lâmina da serra circular manual paralela ao rebordo de borracha do trilho-guia (Fig. C.1). Monte agora os seis batentes laterais de modo a que estes tenham toda a superfície em contacto com a placa base da máquina. Os dois batentes traseiros no sentido longitudinal servem de batentes de retenção da serra circular manual no sentido de serração e para garantir uma fixação segura da serra circular manual ao serrar (Fig. C.2). Monte depois as quatro garras de aperto (Fig. C.3). Retire a serra circular manual montada com a placa da máquina e deixe-a sobre a mesa, tal como é indicado na figura (Fig. C.4). Verifique agora, com a profundidade de corte máxima, a distância entre o dente mais adiantado da lâmina da serra circular e o canto dianteiro da peça intermediária de clivagem (Fig. C.5). ATENÇÃO: Esta distância tem de ser inferior a 20 mm. Se for necessário, deve voltar a ajustar a serra circular manual no sentido longitudinal e voltar a ajustar os dois batentes de retenção. NOTA: Se a medida desde o centro da lâmina da serra até ao canto exterior da placa base for superior a 128 mm, durante a montagem devem ser usados os dois batentes laterais grandes. Para isso, leia e siga as indicações de trabalho destas instruções de utilização para a montagem de placas base grandes em serras circulares manuais.

MONTAGEM DA CUNHA DIVISORA

Coloque a serra circular manual montada sobre a mesa, tal como é indicado (Fig. D.1). Monte a cavilha de alojamento individual com o parafuso de fixação. Faça deslizar esta união, como é indicado na figura, na placa da mesa até que a ranhura de alojamento da cunha divisora fique visível (Fig. D.2). Coloque a cunha divisora a cerca de 2 cm na ranhura da cavilha de alojamento (Fig. D.3). Assegure que a cunha divisora está rodada até ao batente na placa da máquina (= alinhamento vertical). Aperte o parafuso de fixação (Fig. D.4).

ALINHAR A SERRA CIRCULAR MANUAL

Coloque a serra circular manual montada sobre a mesa, tal como é indicado. ATENÇÃO: Verifique imediatamente se a lâmina da serra circular está alinhada de forma centrada em relação à cunha divisora e à abertura da serra. O lado dianteiro da serra circular manual deve estar alinhado com a marca 0 da placa base da serra circular manual e as duas linhas auxiliares de marcação da placa da máquina. A parte posterior da serra circular manual deve estar alinhada de forma centrada com a lâmina da serra circular e a cunha divisora (Fig. D.5). ATENÇÃO: Se a lâmina da serra circular não estiver alinhada de forma centrada com a cunha divisora, deverá voltar a realizar o alinhamento lateral da serra circular manual. ATENÇÃO: Para ajustar a placa da máquina na mesa, deve voltar a desmontar a cunha divisora com a cavilha de alojamento e o parafuso de fixação. Afrouxe o parafuso de fixação e puxe a cunha divisora para cima. De seguida, retire a cavilha de alojamento com o parafuso de fixação (Fig. D.6). Ajustar a distância de segurança da cunha divisora e da lâmina da serra circular com a ferramenta de nivelamento. Monte agora a placa da máquina em conjunto com a serra circular manual sobre a mesa, tal como é indicado, e retire a peça intermediária de clivagem (Fig. E.1). Coloque a placa da máquina sobre o dispositivo de fixação dianteiro antigo. De seguida, coloque-a sobre a placa de fixação com uma mão na placa da mesa (Fig. E.2). Encaixe a placa da máquina (Fig. E.3). Volte depois a colocar a peça intermediária de clivagem (Fig. E.4). Monte a cavilha de alojamento individual com o parafuso de fixação. Faça deslizar esta união, como é indicado na figura, na placa da mesa até que a ranhura de alojamento da cunha divisora fique visível (Fig. E.5). Coloque a cunha divisora a cerca de 2 cm na ranhura da cavilha de alojamento (Fig. E.6). Assegure que a cunha divisora está rodada até ao batente na placa da máquina (= alinhamento vertical). Aperte o parafuso de fixação (Fig. E.7). Monte as peças individuais que aparecem na figura na cunha divisora (Fig. E.8). Aperte o parafuso e a porca serrilhada unidos na cunha divisora, monte o parafuso e a porca serrilhada sem apertar na zona dianteira da carcaça (Fig. E.9). Afrouxe o parafuso de fixação da cavilha de alojamento (Fig. E.10). Empurre a cunha divisora verticalmente para baixo até à lâmina da serra circular (Fig. E.11). Empurre a cunha divisora para baixo até que, pelo menos, um dente da lâmina da serra circular fique em contacto com a carcaça da ferramenta de nivelamento. Aperte agora a porca serrilhada dianteira (Fig. E.12). Depois de apertar o parafuso sextavado interior, a distância de segurança fica ajustada no máximo 5 mm entre a lâmina da serra circular e a cunha divisora (Fig. E.13). Desaparafuse depois a ferramenta de nivelamento da cunha divisora (Fig. E.14). ATENÇÃO: Verifique novamente se a lâmina da serra circular está centrada em relação à cunha divisora (Fig. E.14) e que a distância de segurança de um máximo de 5 mm se mantém entre a lâmina da serra circular e a cunha divisora (Fig. E.12); caso contrário, deverá voltar a alinhar a serra circular manual.

BDAL 6902_116306902 26.04.17 11:51 Seite 110ATENÇÃO: Antes de cada trabalho, verifique se a cunha divisora e as peças de fixação estão bem apertadas! A bancada está agora pronta para a serração estacionária. Leia para isso as indicações de trabalho da serração estacionária com a serra circular manual. Regulação da profundidade de corte Ao mudar a profundidade de corte da serra circular manual, é necessário ajustar igualmente a altura da cunha divisora para manter a distância de segurança máxima de 5 mm em relação à lâmina da serra circular manual. Desaperte primeiro a cunha divisora com a chave sextavada. Ajuste a profundidade de corte pretendida para a serra circular manual. Aperte o bloqueio da profundidade de corte. Monte e posicione o ferramenta de nivelamento em conjunto com a cunha divisora, tal como é descrito nas figuras de E.5 a E.14. Corte em esquadria vertical Para fazer cortes em esquadria vertical é necessário voltar a alinhar lateralmente a serra circular manual. Ajuste o ângulo de esquadria pretendido na serra circular manual. Retire a cobertura protetora da serra circular manual e coloque a máquina centrada sobre a abertura da serra da placa da máquina. Solte o bloqueio da profundidade de corte da serra circular manual e deixe descair até à profundidade máxima. Aperte o bloqueio da profundidade de corte (Fig. F.1). ATENÇÃO: Alinhe a lâmina da serra circular paralela à abertura da serra. Verifique agora a distância entre o dente dianteiro da lâmina da serra circular e o canto dianteiro da abertura da serra. Esta distância deve ser inferior a 20 mm (Fig. F.2). Monte agora os seis batentes laterais de modo a que estes tenham toda a superfície em contacto com a placa base da máquina. Os dois batentes traseiros no sentido longitudinal servem de batentes de retenção da serra circular manual no sentido de serração e para garantir uma fixação segura da serra circular manual ao serrar. Monte depois as quatro garras de aperto (Fig. F.3). NOTA: Se a medida desde o centro da lâmina da serra até ao canto exterior da placa base for superior a 128 mm, durante a montagem devem ser usados os dois batentes laterais grandes. Para isso, leia e siga as indicações de trabalho destas instruções de utilização para a montagem de placas base grandes em serras circulares manuais.

MONTAGEM DA CUNHA DIVISORA

Coloque a serra circular manual montada sobre a mesa, tal como é indicado (Fig. F.4). Monte a cavilha de alojamento individual com o parafuso de fixação. Faça deslizar esta união, como é indicado na figura, na placa da mesa até que a ranhura de alojamento da cunha divisora fique visível (Fig. F.5). Coloque a cunha divisora a cerca de 2 cm na ranhura da cavilha de alojamento (Fig. F.6). Rode a cunha divisora até que esta fique exatamente centrada em relação à lâmina da serra circular. Aperte o parafuso de fixação (Fig. F.7). ATENÇÃO: Se a lâmina da serra circular não estiver alinhada de forma centrada com a cunha divisora, deverá voltar a realizar o alinhamento lateral da serra circular manual. ATENÇÃO: Para ajustar a placa da máquina na mesa, deve voltar a desmontar a cunha divisora com a cavilha de alojamento e o parafuso de fixação. Afrouxe o parafuso de fixação e puxe a cunha divisora para cima. De seguida, retire a cavilha de alojamento com o parafuso de fixação (Fig. F.8). Ajustar a distância de segurança da cunha divisora e da lâmina da serra circular com a ferramenta de nivelamento. Monte agora a placa da máquina em conjunto com a serra circular manual sobre a mesa, tal como é indicado, e retire a peça intermediária de clivagem (Fig. F.9). Coloque a placa da máquina sobre o dispositivo de fixação dianteiro. De seguida, coloque-a sobre a placa de fixação com uma mão na placa da mesa (Fig. F.10). Encaixe a placa da máquina (Fig. F.11). Volte depois a colocar a peça intermediária de clivagem (Fig. F.12). Monte a cavilha de alojamento individual com o parafuso de fixação. Faça deslizar esta união, como é indicado na figura, na placa da mesa até que a ranhura de alojamento da cunha divisora fique visível. Coloque a cunha divisora a cerca de 2 cm acima da ranhura da cavilha do suporte. Rode a cunha divisora até que esta fique exatamente centrada em relação à lâmina da serra circular. Aperte o parafuso de fixação (Fig. F.13). Monte as peças individuais que aparecem na figura na cunha divisora (Fig. F.14). Aperte o parafuso e a porca serrilhada unidas na cunha divisora, monte o parafuso e a porca serrilhada sem apertar na parte dianteira da carcaça (Fig. F.15). Afrouxe imediatamente o parafuso de fixação da cavilha de alojamento (Fig. F.16). Empurre a cunha divisora verticalmente para baixo até à lâmina da serra circular (Fig. F.17). Empurre a cunha divisora para baixo até que, pelo menos, um dente da lâmina da serra circular fique em contacto com a carcaça da ferramenta de nivelamento. Aperte agora a porca serrilhada dianteira (Fig. F.18). Depois de apertar o parafuso sextavado interior, a distância de segurança fica ajustada no máximo 5 mm entre a lâmina da serra circular e a cunha divisora (Fig. F.19). De seguida, desaparafuse a ferramenta de nivelamento da cunha divisora. ATENÇÃO: Verifique novamente se a lâmina da serra circular está centrada em relação à cunha divisora e que a distância de segurança de um máximo de 5 mm se mantém entre a lâmina da serra circular e a cunha divisora, caso contrário, deverá voltar a alinhar a serra circular manual (Fig. F.20). ATENÇÃO: Antes de cada trabalho, verifique se a cunha divisora e as peças de fixação estão bem apertadas! A bancada está agora pronta para a serração estacionária. Leia para isso as indicações de trabalho da serração estacionária com a serra circular manual.

de elevado valor, que lhe irá proporcionar grande prazer na bricolage caseira. Os produtos da wolfcraft

correspondem a um nível técnico elevado e passam por fases intensivas de desenvolvimento e de exame antes de serem comercializados. Durante a produção em série efectuamos controlos constantes e testes regulares que asseguram o elevado nível de qualidade. Desenvolvimentos técnicos sólidos e controlos de qualidade competentes conferem-lhe a segurança de ter tomado a decisão de compra acertada. Concedemos-lhe uma garantia de 10 anos a partir da data de compra, para o produto wolfcraft

que adquiriu, sob condição de uso exclusivo num âmbito privado e não profissional. A garantia só dá cobertura a danos no próprio artigo de compra, e apenas aqueles que são resultantes de defeitos de material e de produção. Esta garantia não cobre defeitos ou danos resultantes de funcionamento impróprio ou falta de manutenção devida. A garantia também não cobre efeitos de deterioração habituais e desgaste devido ao uso, nem defeitos ou danos dos quais o cliente estava ciente na altura da celebração do contrato. Os direitos decorrentes da garantia só podem ser reivindicados mediante apresentação da factura / do recibo de compra. A garantia fornecida pela wolfcraft

não restringe os seus direitos legais como consumidor (após cumprimento, rescisão ou redução, indemnização ou compensação de despesas). Declaração de conformidade segundo a Directiva Máquinas 2006/42/EG, anexo II A Pela presente a firma wolfcraft GmbH em D-56746 Kempenich, Wolff Str. 1, declara que este produto (MASTER cut 2500) corresponde à Directiva Máquinas 2006/42/CE. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Em conformidade com as seguintes normas: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, 02.03.2017 Thomas Wolff Pessoa autorizada para assinar a Declaração de Conformidade e para compor a documentação técnica. (Direcção; wolfcraft GmbH)
