MODE D'EMPLOI 6902612 WOLFCRAFT

• ATTENTION ! Veuillez lire toutes les consignes de sécurité et instructions relatives au Master cut 2500 et aux outils électroportatifs utilisés. Si les consignes de sécurité et les instructions ne sont pas correctement respectées, vous encourez des risques d’électrocution, d’incendie et/ou de blessures graves.

• Conservez la notice d'utilisation soigneusement.

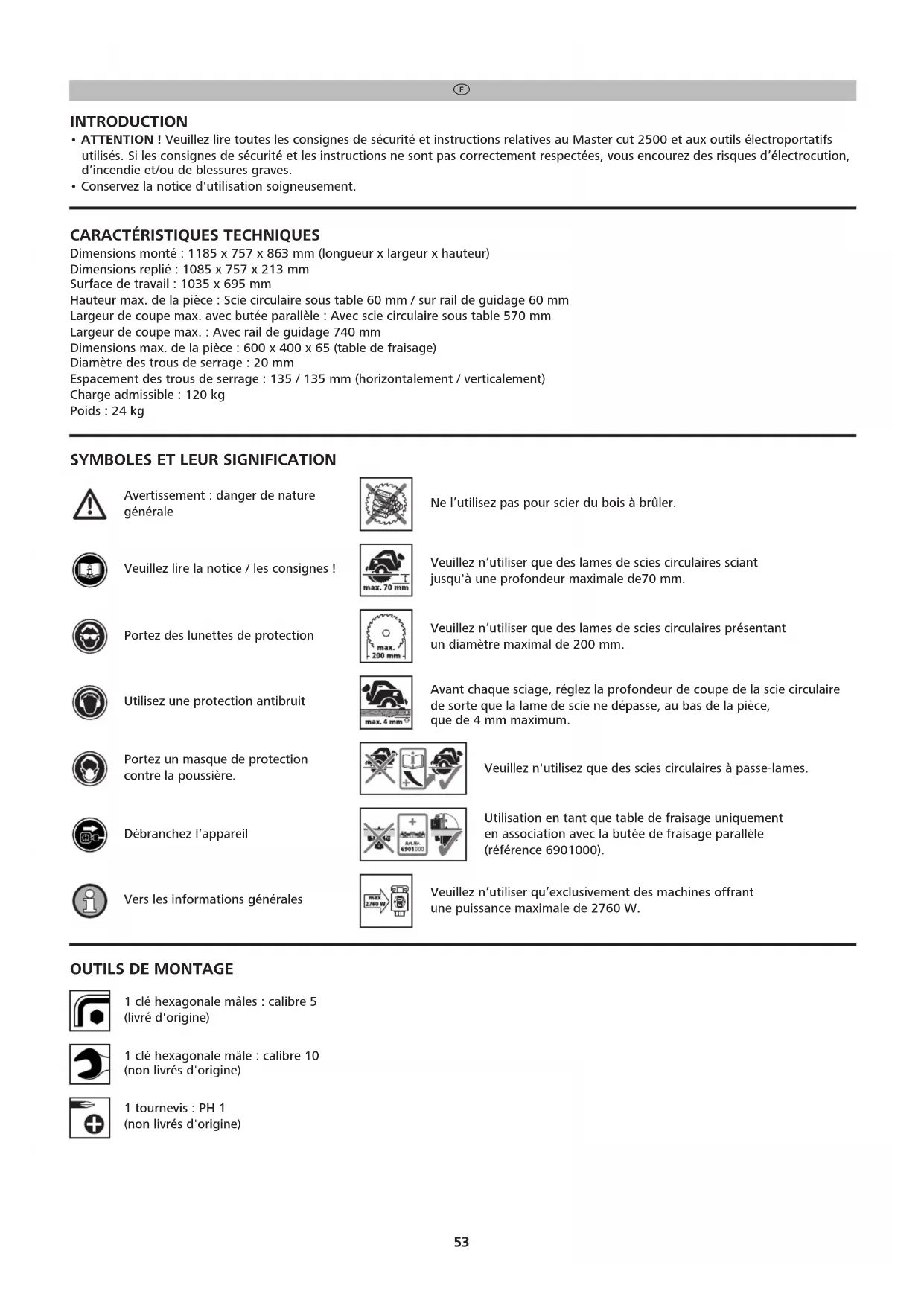

CARACTÉRISTIQUES TECHNIQUES

Dimensions monté : 1185 x 757 x 863 mm (longueur x largeur x hauteur) Dimensions replié : 1085 x 757 x 213 mm Surface de travail : 1035 x 695 mm Hauteur max. de la pièce : Scie circulaire sous table 60 mm / sur rail de guidage 60 mm Largeur de coupe max. avec butée parallèle : Avec scie circulaire sous table 570 mm Largeur de coupe max. : Avec rail de guidage 740 mm Dimensions max. de la pièce : 600 x 400 x 65 (table de fraisage) Diamètre des trous de serrage : 20 mm Espacement des trous de serrage : 135 / 135 mm (horizontalement / verticalement) Charge admissible : 120 kg Poids : 24 kg

Ne l’utilisez pas pour scier du bois à brûler. Veuillez n’utiliser que des lames de scies circulaires sciant jusqu'à une profondeur maximale de70 mm. Veuillez n’utiliser que des lames de scies circulaires présentant un diamètre maximal de 200 mm. Avant chaque sciage, réglez la profondeur de coupe de la scie circulaire de sorte que la lame de scie ne dépasse, au bas de la pièce, que de 4 mm maximum. Veuillez n’utiliser qu’exclusivement des machines offrant une puissance maximale de 2760 W. Veuillez n'utilisez que des scies circulaires à passe-lames. Utilisation en tant que table de fraisage uniquement en association avec la butée de fraisage parallèle (référence 6901000).

Avertissement : danger de nature

générale Veuillez lire la notice / les consignes ! Portez des lunettes de protection Utilisez une protection antibruit Débranchez l’appareil Vers les informations générales Portez un masque de protection contre la poussière.

1 clé hexagonale mâles : calibre 5 (livré d'origine) 1 tournevis : PH 1 (non livrés d'origine) 1 clé hexagonale mâle : calibre 10 (non livrés d'origine) BDAL 6902_116306902 26.04.17 11:51 Seite 5354

UTILISATION CONFORME AUX SPÉCIFICATIONS

Le MASTER cut 2500 est un établi de sciage multifonction. Il est adapté aux usages suivants :

• Montage d'une scie circulaire avec couteau diviseur sur la platine pour machines avec un diamètre de lame de 200 mm maximum et une profondeur de coupe jusqu'à 70 mm. Utilisez uniquement des scies dont les dimensions de la semelle sont comprises dans les dimensions maximales mentionnées (voir figure 13). Il est nécessaire d'utiliser le guide parallèle réglable correspondant. On obtient ainsi une scie circulaire de table stationnaire.

• Utilisation en tant que table de scie circulaire pour les scies circulaires manuelles sans couteau diviseur. Uniquement en association avec l'accessoire de couteau diviseur séparé, référence 6916000 avec un diamètre de lame de 160 mm maximum et une profondeur de coupe de 2,4 mm minimum.

• Utilisation en tant que table de scie circulaire pour les scies circulaires manuelles sans couteau diviseur. Uniquement en association avec l'accessoire de couteau diviseur séparé, référence 6917000 avec un diamètre de lame compris entre 161 mm et 200 mm et une profondeur de coupe comprise entre 2,4 mm et 66 mm.

• Utilisation en tant que table pour scie circulaire avec rail de guidage pour scier les objets de grandes dimensions, tels que portes, plans de travail, etc. La platine avec le guide parallèle réglable sert alors de chariot de guidage pour le rail de guidage.

• Utilisation en tant que table de scie sauteuse. Il est nécessaire d'utiliser le guide parallèle réglable pour scies sauteuses et défonceuses.

• Le montage d'une scie oscillatoire et à onglet. La scie oscillatoire et à onglet doit être montée dans les trous oblongs prévus à cet effet à l'aide des accessoires de fixation fournis.

• Utilisation en tant que table de fraisage uniquement en association avec le guide parallèle de référence 6901000 et pour d es défonceuses de 230 V et de maximum 1800 W. N'utilisez pas de fraises dont le diamètre est supérieur à 27 mm ! La fraiseuse ne doit pas être utilisée avec le rail de guidage. Il est nécessaire d'utiliser le guide parallèle réglable pour défonceuses et scies sauteuses avec les bagues inserts.

• Utilisation en tant que table de travail pour l'usinage de pièces (par ex. perçage, ponçage, etc.). Les serre-joints à une main wolfcraft (réf. 3036000) permettent de fixer en toute sécurité les pièces au plateau par l'intermédiaire des trous de serrage.

• Veuillez respecter les indications du fabricant et les consignes de sécurité concernant les machines utilisées et les établis.

• Lors de la mise au rebut du MASTER cut 2500, veuillez respecter les dispositions locales relatives à l'élimination des déchets. La responsabilité de l'utilisateur est engagée en cas de dommage ou d'accident suite à une utilisation non conforme.

• Maintenez votre espace de travail propre et bien éclairé. Le désordre ou des espaces de travail non éclairés peuvent entraîner des accidents.

• Ne travaillez pas avec l’outil électroportatif dans un environnement à risque d’explosion, dans lequel se trouvent des liquides, gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles capables d’enflammer la poussière ou les vapeurs.

• Pendant l’utilisation de l’outil électroportatif, éloignez les enfants et d’autres personnes. Vous risquez en cas de distraction de perdre le contrôle de l’appareil.

• Il faut que la fiche mâle de l’outil électroportatif pénètre correctement dans la prise. Il ne faut modifier la fiche mâle d’aucune manière que ce soit. N’utilisez pas de fiche mâle adaptatrice conjointement à des outils électroportatifs protégés par raccordement à la terre. Les fiche mâles non modifiées et les prises femelles qui leur sont adaptées réduisent le risque d’électrocution.

• Maintenez les outils électroportatifs à l'abri de la pluie, éloignez-les des surfaces mouillées. La pénétration d’eau dans un outil électroportatif accroît le risque d’électrocution.

• Si vous travaillez en plein air avec un outil électroportatif, n'utilisez que des prolongateurs adaptés aux terrains non couverts. L’utilisation d’un prolongateur adapté à l’emploi sur terrain non couvert réduit le risque d’électrocution.

• S'il n’y a pas moyen d'éviter l'utilisation de l'outil électroportatif dans un environnement humide, veuillez utiliser un disjoncteur différentiel. L’utilisation d’un disjoncteur différentiel réduit le risque d'électrocution.

• Soyez vigilant, faites attention à ce que vous faites et usez de raison pendant l’utilisation d'un outil électroportatif. Ne vous servez d’aucun outil électroportatif si vous êtes fatigué, sous l’empire de drogues, d’alcool ou sous l’effet de médicaments. Un instant d’inattention pendant l’utilisation de l'outil électroportatif peut provoquer des blessures graves.

• Portez des équipements de protection personnelle appropriés: Protection auditive, lunettes de protection, masque anti-poussière pendant des travaux générant de la poussière, gants de protection pendant le traitement de matériaux rugueux et en cas de changement d’outil.

• Enlevez les outils de réglage ou les clés à vis avant d’allumer l’outil électroportatif. Un outil ou une clé qui se trouve dans une partie en rotation de l’appareil peut provoquer des blessures.

• Portez des vêtements appropriés. Ne portez ni vêtement ample ni bijou. Éloignez les cheveux, vêtements et gants des pièces mobiles. Les vêtements amples, bijoux ou les cheveux longs peuvent être happés par les pièces en mouvement.

• Utilisez toujours le capot de protection avec aspiration de poussière.

• N'utilisez aucun appareil dont l’interrupteur est défectueux. Un outil électroportatif qu’il n’est plus possible d’allumer ou d’éteindre est dangereux et devra être remplacé.

• Rangez les outils électroportatifs qui ne servent pas hors de portée des enfants. Ne permettez pas aux personnes qui ne maîtrisent pas l’usage de l’appareil ou qui n’ont pas lu les présentes instructions d’utiliser l’appareil. Les outils électroportatifs sont dangereux si des personnes inexpérimentées s’en servent.

• Avant d'entamer le travail, vérifiez le bon fonctionnement des appareils et outils. Ne travaillez jamais avec un outil endommagé ou émoussé.

• Ne faites réparer votre outil électroportatif que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d’origine. Ceci garantit que l’outil électrique demeure sûr à l’usage.

• Débranchez l’appareil de la prise de courant et/ou retirez le pack batterie de l’outil électroportatif avant d'effectuer des réglages sur l’outil ou de changer des accessoires. Le démarrage involontaire de l’outil électroportatif peut être la cause d`un accident. BDAL 6902_116306902 26.04.17 11:51 Seite 5455

• Assemblez correctement la plaque pour machine avant de fixer l’outil électroportatif. Pour empêcher un décrochement, il est important que le montage soit correct.

• Avant de l'utiliser, fixez l'outil électroportatif de manière sûre sur la plaque. Si l'outil électroportatif glisse sur la plaque, vous risquez d'en perdre le contrôle.

• Posez l’établi sur une surface dure, plane et horizontale. Si l’établi tend à glisser ou bouger, il est impossible de guider l'outil électroportatif ou la pièce de façon régulière et en sécurité

• Ne surchargez pas l’établi et ne vous en servez pas comme échelle ou échafaudage. Une surcharge de l’établi ou le fait de vous tenir dessus risque de déplacer le centre de gravité de la table vers le haut, et de la faire se renverser.

• Ne travaillez jamais d’autres matériaux que le bois ou des matières plastiques faciles à modifier par enlèvement de copeaux. Exception: avec la scie sauteuse uniquement, équipée d’une lame adéquate, vous pouvez travailler des métaux tendres comme l’aluminium.

• N’enlevez jamais à la main les éclats, copeaux ou fragments de matériau similaires situés près de la lame de scie !

• Les machines utilisées doivent se conformer à la norme DIN EN 60745-1. Les appareils fabriqués à partir de 1995 doivent arborer le label CE.

• Ne guidez pas uniquement avec les mains en sciant ; en d’autres termes, ne guidez pas la pièce uniquement manuellement, utilisez la butée de parallélisme ou la butée d'angle.

• Après avoir éteint le moteur, il ne faut jamais freiner les lames de la scie par force latérale.

• N'utilisez les outils qu’aux fins effectivement prévues.

• N'utilisez que des lames de scie dans un état impeccable ; il faut que le corps de base ne soit pas plus épais que le bord avoyé.

• Contrôlez régulièrement que toutes les vis sont fermement serrées !

• N’utilisez jamais votre établi de façon inadéquate ou à des fins autres que celles prévues !

• De l’établi, retirez tous les objets qui ne servent pas.

• Ne l’utilisez pas pour scier du bois à brûler.

• N’utilisez pas le plateau machine pour scier du bois rond.

• L’allumage/l’extinction des outils électroportatifs utilisés ne doit avoir lieu que par l’interrupteur de sécurité.

• Pour immobiliser durablement l’interrupteur de l’appareil en position « MARCHE », n’utilisez que la bride livrée d’origine.

• Remplacez les passe-lames endommagés contre des pièces neuves.

• Pendant le traitement de pièces étroites, utilisez impérativement un poussoir.

• Lorsque le poussoir ne sert pas, accrochez-le à la vis prévue à cet effet pour le ranger.

• Assurez-vous que les leviers à excentrique servant à fixer les jambes de l'établi sont en position fermée.

• Avant la mise en service, assurez-vous que la scie circulaire, la défonceuse ou la scie sauteuse sont correctement fixées sur la plaque, et que celle-ci est encliqueté de manière sûre dans la découpe de l’établi , ou qu’elle soit bien enclenchée sur le rail de guidage.

• Respectez les dimensions maximales des outils (voir les caractéristiques techniques).

• Utilisez les différents passe-lames exclusivement à leurs fins spécifiques, tel que décrit graphiquement sur chaque passe-lames.

• Lorsque vous ne les utilisez pas, accrochez le guide d'onglet, les guides parallèles réglables ou la butée d'angle dans les crochets prévus à cet effet.

• N'utilisez pas l'établi à l'extérieur en cas de pluie ou d'humidité.

• Outre les présentes consignes de sécurité spécifiques aux machines, respectez impérativement les consignes de sécurité de la scie circulaire utilisée.

• N’utilisez que des scies circulaires à coin, équipées d’une scie de 200 mm de diamètre maximum et sciant jusqu'à 70 mm maxi. de profondeur.

• N'utilisez que des scies ne dépassant pas les dimensions maximales indiquées de la semelle (voir la fig. 13).

• N'utilisez la scie circulaire sur établi qu’avec un capot de protection correctement fixé.

• ATTENTION : Vérifiez si la lame de scie circulaire est montée parallèlement à la fente de la garniture ; le cas échéant, il faudra réaligner la scie circulaire électroportative.

• Soutenez les pièces longues du côté enlèvement afin qu’elles reposent à l’horizontale ; utilisez par exemple une servante à rouleau wolfcraft (réf. 6119973).

• Évitez de surcharger la scie circulaire.

• N’utilisez pas de disques abrasifs.

• N’utilisez que les lames de scie recommandées et choisissez-les en fonction du matériau à scier.

• DANGER : n’approchez pas les mains de la zone de sciage et de la lame de scie.

• Ne saisissez rien sous la pièce. Sous la pièce, le capot de protection ne peut pas vous protéger de la lame de scie.

• Adaptez la profondeur de coupe à l’épaisseur de la pièce. Il faudrait que la partie saillante de la scie sous la pièce soit inférieure à la hauteur d’une dent.

• Restez en permanence sur vos gardes: pendant le sciage, la lame de scie peut saisir la pièce et la catapulter dans votre direction.

• Un recul brutal est le résultat d’une utilisation erronée et/ou inadéquate de la scie. Il est possible de l’empêcher par des mesures de précautions appropriées telles que décrites ci-après.

• Tenez la scie fermement avec les deux mains, et amenez les bras dans une position leur permettant d’intercepter les forces de recul. Tenez-vous toujours sur le côté de la lame de scie ; ne placez jamais votre corps dans l’alignement de la lame de scie. En cas de recul brutal, la scie circulaire risque de sauter en arrière ; des mesures de précaution peuvent toutefois vous permettre de maîtriser les forces de recul.

• Si la lame de scie se coince ou si vous interrompez le travail avec la lame encore dans le matériau, débranchez la scie et maintenez la scie stable jusqu'à immobilisation de la lame. Ne tentez jamais de dégager la scie de la pièce ou de la tirer en arrière tant que la lame se déplace, sinon un recul brutal risque de se produire. Déterminez et supprimez la cause du coincement de la lame de scie. BDAL 6902_116306902 26.04.17 11:51 Seite 55• Si vous voulez faire redémarrer une scie se trouvant dans une pièce, centrez la lame dans la fente de sciage et vérifiez que les dents de scie ne se sont pas plantées dans la pièce. Si la lame de scie est coincée dans la pièce, elle risque au redémarrage de la scie de sortir de la pièce ou de provoquer un recul.

• Soutenez les grands panneaux pour réduire le risque de recul engendré par une lame de scie en train de se coincer. Ils risquent de s’incurver sous leur propre poids. Il faut étayer les panneaux des deux côtés, aussi bien à proximité de la fente de sciage qu’à leurs extrémités.

• N’utilisez pas de lames de scie émoussées ou endommagées. Les lames de scie à dents émoussées ou incorrectement orientées provoquent une hausse de la friction en raison d’une fente de sciage trop étroite, un coincement et un recul.

• Avant de scier, vissez à fond les réglages de profondeur et d’angle de coupe. Si vous modifiez les réglages pendant le sciage, la lame de scie risque de se coincer et un recul de se produire.

• Soyez particulièrement prudent pendant les coupes plongeantes dans des murs ou dans des zones sans visibilité. La lame de scie risque, en plongeant et en sciant des objets invisibles, de se bloquer et de provoquer un recul.

• Respectez les dimensions maximales des outils (voir les caractéristiques techniques).

• Pour scier (dans) des fentes et des joints, utilisez toujours le poussoir vu que la lame de scie n’est pas visible.

• Laissez les protections en place. Les protections doivent être fonctionnelles et correctement montées. Les protections desserrées, endommagées ou non fonctionnelles doivent être réparées ou remplacées.

• Utilisez toujours la protection pour lame de scie et le diviseur pour les découpes. La protection et les autres équipements de sécurité diminuent le risque de blessures lors des découpes pour lesquelles la lame de scie est engagée dans l'intégralité de l'épaisseur de la pièce.

• Attention : il est interdit de procéder à des découpes de joints, de rainures ou d'entailles par retournement avec l'établi !

• Attention : ne pas utiliser pour des pièces dont l'épaisseur est inférieure à 2 mm !

• Avant de démarrer l'outil électrique, assurez-vous que la lame de scie n'est pas en contact avec la protection, le couteau diviseur ou la pièce. Un contact involontaire de ces composants avec la lame de scie peut entraîner une situation dangereuse.

• Ajustez le couteau diviseur conformément à la description de ce mode d'emploi. En cas d'écartements, position ou orientation erronés, le couteau diviseur risque de ne pas être en mesure d'empêcher un rejet efficacement.

• Pour le bon fonctionnement du couteau diviseur, celui-ci doit pouvoir agir sur la pièce. Le couteau est inopérant en cas de découpe de pièces trop courtes pour permettre l'intervention du couteau diviseur. Dans ces conditions, le couteau diviseur n'est pas en mesure d'empêcher le rejet de la pièce.

• Utilisez la lame de scie adaptée au couteau diviseur. Pour que le couteau diviseur puisse agir, il faut que le diamètre de la lame de scie soit adapté au couteau correspondant, que le corps de la lame de scie soit plus fin que le couteau et que la largueur de dent soit supérieure à l'épaisseur du couteau.

• DANGER : n'approchez pas les doigts ou les mains à proximité de la lame de scie ou de la zone à scier. Tout moment d'inattention ou tout dérapage est susceptible d'entraîner votre main vers la lame de scie et de provoquer des blessures graves.

• Approchez la pièce uniquement en sens opposé au sens de rotation de la lame de scie ou de l'outil de coupe. Approcher la pièce dans le même sens que celui de la rotation de la lame de scie, au-dessus de l'établi, entraîne le risque que la pièce ou la main soit happée par la lame de scie.

• N'utilisez jamais la butée à onglet pour guider la pièce pour les coupes longitudinales et n'utilisez jamais la butée parallèle pour régler la longueur en plus de la butée à onglet pour les coupes transversales. Le guidage simultané de la pièce avec la butée parallèle et la butée à onglet augmente la probabilité de coincement de la lame de scie et le risque de rejet.

• Exercez l'effort d'avance sur la pièce toujours entre le rail de butée et la lame de scie pour les coupes longitudinales. Utilisez un guide d'onglet lorsque la distance entre le rail de butée et la lame de scie est inférieure à 150 mm et un poussoir de sécurité lorsque la distance est inférieure à 50 mm. Ces accessoires permettent de garantir que votre main restera à une distance suffisante de la lame de scie.

• Utilisez uniquement le guide d'onglet fourni par le fabricant ou un outil correspondant aux spécifications. Le guide d'onglet garantit un écart suffisant entre la main de l'opérateur et la lame de scie.

• N'utilisez jamais un guide d'onglet endommagé ou présentant des amorces de sciage. Un guide d'onglet endommagé peut se rompre et entraîner le dérapage de la main vers la lame de scie.

• Ne travaillez pas « à main levée ». Utilisez toujours la butée parallèle ou la butée à onglet pour appuyer et guider la pièce. « À main levée » signifie utiliser la main pour soutenir et guider la pièce au lieu d'utiliser la butée parallèle ou la butée à onglet. Scier à main levée entraîne des erreurs d'alignement, le blocage de la lame de scie ou les rejets.

• Ne passez jamais la main à côté ou au-dessus de la lame de scie en rotation. En tentant de saisir une pièce, on peut risquer de toucher involontairement la lame de scie en rotation.

• Étayez les pièces longues et /ou larges derrière et / ou sur les côtés de l'établi de manière à ce qu'elles restent bien à l'horizontale. Les pièces longues et / ou larges ont tendance à basculer sur le rebord de l'établi ; ceci entraîne la perte de contrôle, le coincement de la lame de scie et des rejets.

• Faites avancer la pièce de manière régulière. N'imprimez pas de mouvement de torsion ou de rotation à la pièce. Si la lame de scie se coince, éteignez l'outil électrique, débranchez la prise secteur et éliminez la cause du coincement. Le coincement de la lame de scie peut provoquer des rejets ou le blocage du moteur.

• Ne retirez pas la pièce coupée pendant que la scie tourne. Celle-ci peut se coincer entre la lame de scie et le rail de butée ou dans la protection et entraîner vos doigts vers la lame de scie en tentant de la retirer. Éteignez la scie et attendez que la lame de scie se soit immobilisée avant d'enlever de la matière coupée.

• Ne vous placez jamais directement en face de la lame de scie. Tenez-vous toujours sur le côté de la lame de scie où se trouve aussi le rail de butée. En cas de rejet, la pièce peut être éjectée à grande vitesse sur les personnes se tenant devant ou en face de la lame de scie.

• Ne passez jamais la main au-dessus ou derrière la lame de scie pour tirer ou soutenir la pièce. On peut risquer de toucher involontairement la lame de scie ou que la main soit happée par la lame de scie en cas de rejet de la pièce. BDAL 6902_116306902 26.04.17 11:51 Seite 56p

• Outre les présentes consignes de sécurité spécifiques aux machines, respectez impérativement les consignes de sécurité de la scie sauteuse utilisée.

• Ne travaillez jamais avec une scie sauteuse endommagée.

• Évitez de surcharger la scie circulaire.

• Il ne faut jamais utiliser la scie sauteuse en association avec le rail de guidage. CONSIGNES DE SÉCURITÉ POUR SCIES OSCILLATOIRES ET À ONGLET

• Outre les présentes consignes de sécurité spécifiques aux machines, respectez impérativement les consignes de sécurité de la scie à onglet utilisée.

• Montez la scie à onglet conformément aux instructions de ce mode d'emploi.

• Ne travaillez pas avec une scie à onglet endommagée et n'utilisez pas de lames de scie émoussées ou endommagées.

• Étayez les pièces longues du côté sortie pour éviter des situations dangereuses ou un basculement incontrôlé.

• Ne maintenez et n'appuyez jamais sur la pièce en train d'être sciée contre la lame de scie en rotation. Maintenir et appuyer sur la pièce en train d'être sciée contre la lame de scie en rotation entraîne le coincement et un rejet.

• Alignez le rail de butée parallèlement à la lame de scie. Si le rail de butée n'est pas aligné, il appuie la pièce contre la lame de scie et provoque un rejet.

• Soyez particulièrement prudent en cas de sciage dans les zones invisibles sur des pièces composées de plusieurs éléments assemblés. La lame de scie peut atteindre d'autres éléments et entraîner un rejet.

• Étayez les panneaux de grandes dimensions pour diminuer le risque de rejet en cas de coincement de la lame de scie. Les grands panneaux peuvent fléchir sous l'effet de leur propre poids. Il est nécessaire d'étayer les panneaux dans les zones où ils dépassent du plan de travail de l'établi.

• Soyez particulièrement prudent en cas de sciage de pièces torsadées, présentant des nœuds ou déformées ou bien sans arête bien délignée pouvant être guidée avec une butée à onglet ou le long d'un rail de butée. Une pièce déformée, présentant des nœuds ou torsadée n'est pas stable et entraîne des erreurs d'alignement du trait de coupe par rapport à la lame de scie, le serrage de la lame et le rejet de la pièce.

• Ne sciez jamais plusieurs pièces superposées l'une sur l'autre ou l'une à la suite de l'autre. La lame de scie peut happer une ou plusieurs parties et entraîner un rejet.

• Avant de redémarrer une scie dont la lame est coincée dans la pièce, centrez la lame au préalable dans le trait de scie de manière à ce que les dents de la lame de scie ne soient pas accrochées pas dans la pièce. Si la lame de scie est serrée, elle peut soulever la pièce et entraîner un rejet lors du redémarrage de la scie.

• Maintenez les lames de scie propres, affûtées et suffisamment avoyées. N'utilisez jamais des lames de scie déformées ou présentant des dents fissurées ou cassées. Une lame de scie correctement affûtée et avoyée minimise le risque de serrage, de blocage et de rejet.

• Éteignez la scie circulaire de table et débranchez-la du secteur avant de retirer l'insert de table, de changer de lame de scie, de procéder à des réglages du couteau diviseur ou de la protection de lame et lorsque la machine n'est plus sous surveillance. Ces mesures de précaution contribuent à prévenir les accidents.

• Ne laissez jamais la scie circulaire de table sans surveillance. Éteignez l'outil électrique et attendez que la lame de scie se soit complètement immobilisée. Une scie encore en marche sans surveillance constitue un danger incontrôlé.

• Installez la scie circulaire de table dans un endroit plat et bien éclairé vous permettant de vous tenir debout en toute sécurité et de conserver votre équilibre. Le lieu d'installation doit présenter suffisamment de place par rapport à la dimension de vos pièces. Un espace mal rangé, mal éclairé ou un sol irrégulier et glissant peuvent entraîner des accidents.

• Retirez régulièrement les copeaux et la sciure sous l'établi et / ou du système d'aspiration. La sciure qui s'accumule est combustible et peut s'enflammer spontanément.

• Fixez la scie circulaire de table. Une scie circulaire incorrectement fixée peut bouger ou basculer.

• Retirez les outils de réglage, les résidus de bois, etc. avant de mettre la scie circulaire de table sous tension. Toute perte d'attention ou tout coincement éventuel peuvent représenter un danger.

• Utilisez toujours uniquement des scies de bonnes dimensions et avec l'alésage correspondant (par exemple de forme carrée ou ronde). Les lames de scie ne correspondant pas au système de fixation de la scie présentent un balourd en rotation et entraînent une perte de contrôle.

• N'utilisez jamais du matériel de fixation pour lame de scie (comme par exemple des brides, rondelles, vis ou écrous), endommagé ou inapproprié. Ce matériel a été conçu tout spécialement pour votre scie et pour garantir un fonctionnement sûr et des performances optimales.

• Ne montez jamais sur la scie circulaire de table et n'utilisez jamais celle-ci comme escabeau. Des blessures graves pourrait en résulter suite au basculement de l'outil électrique ou si vous entrez accidentellement en contact avec la lame de scie.

• Assurez-vous que la lame de scie a été montée dans le bon sens de rotation. N'utilisez pas de meules / disques abrasifs ou de brosses métalliques avec la scie circulaire de table. Le montage incorrect de la lame de scie et l'utilisation d'accessoires non recommandés peut provoquer des blessures graves. BDAL 6902_116306902 26.04.17 11:51 Seite 5758 ATTENTION : UTILISATION COMME TABLE DE FRAISAGE EXCLUSIVEMENT EN ASSOCIATION AVEC LA BUTÉE DE FRAISAGE PARALLÈLE, N° DE RÉF. 6901000 CONSIGNES DE SÉCURITÉ POUR DÉFONCEUSES

• Outre les présentes consignes de sécurité spécifiques aux machines, respectez impérativement les consignes de sécurité de la défonceuse utilisée.

• Tenez-vous toujours sur vos gardes: pendant le fraisage, vous risquez de perdre subitement le contrôle de la pièce et cette dernière risque de se rabattre vers vous.

• N’utilisez pas la plaque-machine pour réaliser des fraisages curvilignes !

• Pour cette raison, n’effectuez les travaux de fraisage qu’exclusivement avec la butée de fraisage parallèle (réf. 6901000) disponible comme accessoire, afin d’éviter les reculs brutaux et que la fraise entre en contact avec les mains.

• Pour monter correctement la butée de fraisage parallèle en option réf. 6901000, respectez la notice d'utilisation originale.

• N’utilisez pas de défonceuses d’une puissance supérieure à 1 800 W et fonctionnement à une tension de plus de 230 V.

• N’utilisez pas de fraises faisant plus de 27 mm de diamètre !

• Il ne faut jamais utiliser la défonceuse associée au rail de guidage.

• Souvenez-vous que l’avance doit toujours être de sens opposé à celui défini par la rotation de la fraise.

• Choisissez les bagues inserts livrées d’origine en fonction de la taille de l'outil de fraisage. Pour pouvoir travailler de manière sûre, il faut utiliser la plus petite bague insert possible.

• N’utilisez que des outils de fraisage tranchants, entretenus et réglés conformément aux indications de leur fabricant.

• Concernant les appareils et outils utilisés, respectez les données (vitesses min. et max., sens de rotation) figurant sur le produit, l’emballage ou dans la notice d'utilisation.

• Souvenez-vous qu’une utilisation incorrecte des outils de fraisage, de la pièce et des dispositifs servant à guider la pièce peut engendrer une situation dangereuse.

• Pendant le fraisage contre la butée, éloignez les mains de l’outil de fraisage.

• Pendant le fraisage, utilisez aussi les cales d’applique de l’établi en plus de la butée de fraisage parallèle.

• Soutenez les pièces longues côté sortie de coupe pour empêcher les situations dangereuses engendrées par leur basculement incontrôlé. Il faut utiliser un support robuste et de même hauteur de la plaque machine tel que la servante à réf. 6119973 de wolfcraft.

• Ne travaillez que les pièces qui de par leur taille et leur poids peuvent être retenues et guidées de manière sûre par une seule personne.

• Choisissez la vitesse de rotation correcte adaptée à l’outil et à la pièce. Dans la notice d'utilisation de votre défonceuse, vous trouverez des plages de vitesses précises.

• Respectez les dimensions maximales des outils (voir les caractéristiques techniques).

Retirez le MASTER cut 2500 de son emballage et vérifiez qu'il ne manque aucune des pièces représentées (figure 1 et figure 2).

Montage de la table : posez la table sur une surface plane et propre (figure 3.1). Desserrer les deux leviers excentriques et déployer la paire de pieds du côté droit jusqu'en butée. Rebloquer ensuite les deux leviers excentriques (figure 3.2). Desserrer les quatre leviers excentriques et déployer la paire de pieds du côté gauche jusqu'en butée. Rebloquer ensuite l'ensemble des quatre leviers excentriques (figure 3.3). Mettre la table en position normale d'utilisation (figure 3.4) et ajuster si besoin la table en agissant sur le réglage en hauteur (figure 3.4). ATTENTION : faites attention à ne pas vous coincer les doigts lorsque vous dépliez ou repliez la table ou lorsque vous mettez en place la platine pour machines. Interrupteur de sécurité : montez l'interrupteur de sécurité sur l'établi comme indiqué sur la figure (figure 4). Capot de protection : montez tout d'abord les pièces détachées du capot de protection (figure 5.1). Insérez le support du capot de protection avec le guide dans le profilé d'aluminium (figure 5.2). Positionnez le capot de protection sur la fente de sciage de manière à en recouvrir la partie avant. Bloquez la vis à poignée en sens horaire (figure 5.3). Butée d'angle : montez la butée d'angle comme indiqué sur la figure (figures 6.1 à 6.4). Butée pour rail de guidage : montez la butée d'angle longue, le curseur et le guide (figure 7.1). Insérez le curseur avec la rainure dans la butée d'angle et bloquez la vis à poignée en sens horaire (figure 7.2). Crochets de rangement : assemblez les trois supports (figure 8.1) sans les bloquer, insérez-les ensuite dans la rainure de guidage et les positionner à la distance voulue. Bloquez le contre-écrou (figure 8.2). Accrochez le guide d'onglet et / ou les accessoires non utilisés sur les supports (figure 8.3). Pince d'enclenchement : nouez une extrémité du cordon au trou de la pince d'enclenchement et l'autre extrémité au profilé d'angle de la table (figure 9). ATTENTION : veillez à ne pas dépasser la longueur du cordon suffisante pour permettre à la pince de se désolidariser automatiquement de l'outil électrique en cas de pivotement de la platine. BDAL 6902_116306902 26.04.17 11:51 Seite 5859

MONTAGE DE LA SCIE CIRCULAIRE MANUELLE

Avertissement : avant le premier montage de la scie circulaire manuelle et le réglage du parallélisme de la lame de scie, il est d'abord nécessaire de monter le rail de guidage sur la table. Montage du rail de guidage : positionnez d'abord les supports en plastique droit et gauche dans les trous prévus à cet effet dans le profilé en aluminium. Placez le rail de guidage parallèlement à la rainure du plateau de travail sur la table et insérez les deux serre-joints métalliques dans le profilé du rail. Déplacer maintenant les deux serre-joints jusqu'aux supports en plastique et les mettre en contact. Le rail de guidage est alors placé dans l'alignement exact. Bloquez ensuite les deux serre-joints (figure 10.1 et figure 10.2). Retrait de la platine pour machines : Comme illustré sur la figure, soulevez légèrement le guide parallèle réglable au niveau de la découpe pour le déverrouiller (figure 11.1). Tirez ensuite sur le guide dans le sens de la flèche (figure 11.2). Retirez le guide (figure 11.3). ATTENTION : le guide parallèle réglable pour le sciage avec scie circulaire de table doit toujours être retiré avant d'enlever la platine ! Soulevez la platine au niveau de la poignée encastrée (figure 11.4). En soulevant, la platine se désolidarise des quatre supports et peut être retirée à deux mains (figure 11.5). Remettez le guide en place (figure 11.6). Installation de la platine pour machines sur le rail de guidage : comme illustré sur la figure, placez la platine par le haut dans le guide du rail de guidage (figure 12). Scies circulaires manuelles utilisables : consultez les dimensions maximales pour les scies circulaires manuelles utilisables (figure 13). Utilisez uniquement des scies circulaires manuelles avec couteau diviseur d'un diamètre de lame de 200 mm maximum et d'une profondeur de coupe jusqu'à 70 mm. Montage et alignement de la scie circulaire manuelle Desserrez le blocage de la profondeur de coupe de la scie circulaire manuelle et écartez le capot de protection. Placez à présent la scie circulaire dans la platine. Réglez la profondeur de coupe avec suffisamment de marge dans la rainure du plan de travail et resserrez le blocage de la profondeur de coupe. Alignez à présent la lame de la scie circulaire parallèlement contre la lèvre en caoutchouc du rail de guidage (figure 14.1). Montez maintenant les six butées latérales de sorte que celles-ci soient toutes complètement en contact avec la semelle de la machine. Les deux butées à l'arrière dans le sens longitudinal servent de butées de stop pour la scie circulaire dans le sens du sciage pour garantir la stabilité de la scie lors de la découpe (figure 14.2). Ensuite, montez les quatre brides de serrage (figure 14.3). Retirez la scie circulaire montée avec la platine et placez-les sur la table comme illustré (figure 14.4). Vérifiez maintenant, avec la profondeur de coupe maximum, l'écart entre la dent la plus avancée de la lame de la scie circulaire et le bord avant du guide parallèle réglable (figure 14.5). ATTENTION : cet écart doit être inférieur à 20 mm. La scie circulaire doit le cas échéant être réajustée en sens longitudinal et les deux butées de stop réglées une nouvelle fois. Placez maintenant la platine avec la scie circulaire comme illustré sur la table et retirez le guide parallèle réglable (figure 14.6). Placez la platine sur les supports avant. Ensuite, la saisir d'une main au niveau de la poignée encastrée et la placer sur le plateau de la table (figure 14.7). Enclenchez la platine (figure 14.8). Remettez ensuite le guide en place (figure 14.9). ATTENTION : vérifiez que la lame de la scie circulaire est montée parallèlement à l'ouverture du guide parallèle réglable. Le cas échéant, la scie circulaire doit être réalignée (figure 14.2 et figure 14.3). Utilisation de scies circulaires manuelles avec semelle large Si la cote entre le centre de la lame de scie et le rebord extérieur de la semelle de la scie est supérieure à 128 mm, il est nécessaire d'utiliser les deux butées latérales longues lors du montage. Les deux butées latérales du « détail F » servent en même temps de butées de stop pour la scie circulaire (figure 14.10). Utilisez uniquement des scies circulaires manuelles dont les dimensions de la semelle sont comprises dans les dimensions maximales mentionnées (figure 13). Raccordement à l'alimentation électrique : branchez la fiche de la scie circulaire manuelle à l'interrupteur de sécurité et branchez une rallonge allant de l'interrupteur de sécurité à la prise de courant (figure 15.1). Rallonge non incluse. ATTENTION : avant de mettre la machine en marche pour la première fois, appuyez sur le disjoncteur thermique ! Après une coupure de courant due à une surtension, appuyez sur le disjoncteur thermique au bout de 5 à 10 minutes. Ensuite, vous pouvez actionner l'interrupteur MARCHE/ON (figure 15.2). Appuyez sur le bouton rouge (ARRÊT) de l'interrupteur de sécurité. Ensuite, montez la pince d'enclenchement sur la scie circulaire manuelle (figure 15.3). Appuyez maintenant sur le bouton vert (MARCHE) et vérifiez que la lame de la scie tourne correctement dans le guide parallèle réglable (figure 15.4). Ensuite, appuyez de nouveau sur le bouton rouge (ARRÊT). ATTENTION : débranchez systématiquement la prise secteur lorsque vous n'utilisez pas l'établi et lorsque vous le pliez. Le MASTER cut 2500 est maintenant prêt à l'emploi.

SCIAGE STATIONNAIRE AVEC LA SCIE CIRCULAIRE MANUELLE ATTENTION : travaillez toujours avec un capot de protection et utilisez l'aspiration de poussière du capot de protection. Sciage avec la butée d'angle Poussez la butée d'angle dans le guide (figure 16.1). Assurez-vous que l'extrémité noire de la butée passe aussi près que possible sous le capot de protection afin de garantir le soulèvement du capot (figure 16.2). Reculez maintenant la butée angulaire et mettez la pièce en contact de la butée angulaire. Allumez la scie circulaire manuelle au niveau de l'interrupteur de sécurité. Comme illustré sur la figure, poussez la pièce au niveau de la butée d'angle dans le sens de la flèche vers la lame de la scie circulaire (figure 16.3), jusqu'à ce que la pièce soit complètement sciée. Ensuite, éteignez la scie circulaire en appuyant sur l'interrupteur de sécurité. ATTENTION : assurez-vous de toujours maintenir vos deux mains suffisamment éloignées de la lame de la scie circulaire (risque de blessure). Le positionnement actuel de la butée d'angle permet de scier des pièces d'une hauteur minimale de 15 mm à une hauteur maximale de 60 mm. Si la hauteur des pièces est inférieure à 15 mm, il est nécessaire de repositionner le guide de la butée d'angle (figures 16.4 à 16.7). La butée angulaire vous permet de scier des pièces à usiner dans un angle compris entre 0 et 65°. Pour cela, desserrez la vis à poignée, réglez l'angle que vous souhaitez obtenir et resserrez la vis à poignée (figure 16.8). Ensuite, sciez comme indiqué sur les figures 16.1 à 16.3. Sciage avec la butée parallèle Montez la butée parallèle d'abord sans la serrer comme indiqué sur la figure. Insérez la butée parallèle dans le guide de la table avec les leviers excentriques desserrés. Alignez le parallélisme de la butée parallèle en vous aidant du vernier sur le profilé de guidage. Rabattre les deux leviers excentriques et serrez les vis de fixation. Assurez-vous que la butée parallèle est alignée parallèlement à la lame de scie (figure 17.1). Monter ensuite le guide de la butée d'angle sur la butée parallèle pour éviter le rejet de la pièce pendant la découpe. Utilisez pour ce faire les pièces de fixation représentées de la butée d'angle. Montez pour ce faire les deux vis avec les deux rondelles et les quatre écrous carrés sans les serrer sur la butée parallèle (figure 17.2). Insérez ensuite le guide comme illustré dans les quatre écrous carrés sur la butée parallèle. L'extrémité du guide doit être insérée au maximum jusqu'à l'extrémité de la lame de scie (figure 17.3). Serrez les deux vis. Desserrez les deux leviers excentriques, réglez la largeur de coupe souhaitée et veillez impérativement à ce que la butée parallèle soit bien alignée parallèlement à la lame de scie. Rabattre ensuite les deux leviers excentriques. Allumez maintenant a scie circulaire manuelle au niveau de l'interrupteur de sécurité. Comme illustré sur la figure, poussez la pièce dans le sens de la flèche vers la lame de la scie circulaire (figure 17.4) jusqu'à ce que la pièce soit complètement sciée. Ensuite, éteignez la scie circulaire en appuyant sur l'interrupteur de sécurité. Pour des pièces à usiner de faible largeur, il est impératif d'utiliser le guide d'onglet fourni (figure 17.5). La butée parallèle peut également être montée à gauche de la lame de scie. Il faut pour ce faire décaler le guide d'une rangée de trous (figure 17.6). Les étapes de montage nécessaires sont illustrées aux figures 17.1 à 17.3. Coupes en biais verticales Pour les coupes en biais verticales, la scie circulaire manuelle doit être réalignée. Retirez d'abord le guide parallèle réglable (figure 18.1). Soulevez ensuite la platine au niveau de la poignée encastrée (figure 18.2). Retirez à présent la platine (figure 18.3). Retirez le capot de protection suspendu de la scie circulaire manuelle et replacez le guide parallèle réglable en butée (figure 18.4). Placez la platine montée sur la table comme illustré (figure 18.5). Desserrez les quatre brides de serrage et les quatre butées latérales. Réglez l'angle de coupe en biais souhaité sur la scie circulaire manuelle. Déplacez la semelle parallèlement aux deux butées de stop restantes dans le sens de la flèche (figure 18.6). Vérifiez impérativement que la lame de la scie tourne correctement dans le guide parallèle réglable. Ensuite, fixez les quatre butées latérales et les quatre brides de serrage (figure 18.7). Placez maintenant la platine avec la scie circulaire comme illustré sur la table et retirez le guide parallèle réglable. Placez la platine sur les supports avant. Ensuite, la saisir d'une main au niveau de la poignée encastrée et la placer sur le plateau de la table. Enclenchez la platine et remettez ensuite le guide en place (figures 14.6 à 14.9). La table est désormais prête pour la coupe en biais verticale (figure 18.8). Si nécessaire, le capot de protection peut être décalé latéralement en agissant sur la vis de réglage, de manière à ce que la lame de scie puisse tourner librement et à distance suffisante sous le capot (figure 18.9).

SCIAGE AVEC LE RAIL DE GUIDAGE

Le premier montage de la scie circulaire manuelle (fig. 14.1 à 14.8) a été exactement ajusté sur les travaux avec le rail de guidage. Maintenant, posez sur l’établi la plaque machine avec la scie circulaire montée dessus puis remplacez le passe-lames de sciage stationnaire contre la passe-lames servant à scier avec le rail de guidage (fig. 19.1). Posez la pièce sur le plan de travail. Utilisez toujours si possible la butée d'angle pour le rail de guidage (voir la rubrique Coupes en angle). Ensuite, montez le rail de guidage avec les deux supports et les deux serre-joints (fig. 19.2). Serrez les deux serre-joint suffisamment pour que la pièce ne puisse pas se déplacer pendant le sciage. Posez sur le guidage que comporte le rail la plaque machine avec la scie circulaire montée dessus. Maintenant, réglez la profondeur de coupe de la scie circulaire de sorte que la lame de scie ne dépasse, en bas de la pièce, que de 4 mm maximum. ATTENTION : Lorsque vous sciez des pièces étroites, il faut soutenir le rail de guidage sur toute la largeur de l’établi avec des pièces de la même hauteur afin que le rail ne guidage ne bascule pas avec la plaque machine. ATTENTION : Il faut brancher la fiche mâle de la scie circulaire dans une prise de secteur ; n’utilisez jamais l’interrupteur de sécurité et la bride de maintien enclenché pour scier avec le rail de guidage. Allumez la scie circulaire et guidez-la toujours parallèlement au rail de guidage (fig. 19.3). Après avoir achevé la coupe, éteignez la scie circulaire électroportative. BDAL 6902_116306902 26.04.17 11:51 Seite 6061

Coupes en angle : à cette fin, introduisez le support en plastique de la butée d’angle dans un trou ménagé dans le plan de travail. Utilisez toujours le trou situé le plus près de l’arête de coupe du rail de guidage. Poussez le guidage de butée, monté non serré, dans la gorge du plan de travail, jusque contre la butée d’angle. Maintenant, bridez la gorge du guide butée dans le profilé de la butée d’angle. Alignez la pièce, avec la butée d’angle, sur le rail de guidage. Ensuite serrez fermement la vis à poignée du guide butée (fig. 19.4). Coupes en série : Pour les coupes en série, montez le curseur supplémentaire. Introduisez le curseur dans la rainure de la butée d'angle puis tournez la butée métallique jusque sur le plan de travail. Posez la pièce de la longueur voulue contre la butée d'angle. Ensuite, poussez le curseur jusque contre l’extrémité de la pièce et vissez la vis poignée à fond (fig. 19.5).

SCIAGE AVEC LA SCIE SAUTEUSE

Mettez le guide parallèle réglable pour scies sauteuses en place dans la platine (figure 20.1). Alignez la scie sauteuse sur la platine pour machines de telle façon que la lame de la scie se déplace au milieu de l'ouverture de la scie. Montez la scie sauteuse comme illustré (figure 20.2 et figure 20.3). Insérer la scie sauteuse montée avec la platine sur la table et l'enclencher dans les quatre supports. Insérez la pince d'enclenchement sur l'interrupteur de la scie sauteuse et branchez la fiche de l'appareil à l'interrupteur de sécurité. La table est désormais prête pour le sciage avec scie sauteuse (figure 20.4).

MONTAGE D'UNE SCIE À ONGLET

Les vis de fixation fournies avec l'établi vous permettent d'y monter une scie à onglet. Centrez la scie à onglet sur l'établi avec les alésages de montage placés au-dessus des orifices longs du plateau. Fixez la scie à onglet. Pour ce faire, insérez les vis et les petites rondelles par le dessus par les alésages de montage et les plateaux. Depuis le bas, vissez les écrous avec les grandes rondelles (figure 21). ATTENTION : la scie à onglet doit être fixée à la table par au moins deux vis de fixation, quatre rondelles et deux écrous. La scie à onglet ne doit pas être utilisée si les orifices de montage de votre scie ne correspondent pas aux trous oblongs du plateau de la table. RÉGLAGE DE LA PLATINE POUR MACHINES La hauteur de la platine pour machines dans la plaque de travail a été réglée en usine de telle manière que la pièce à usiner puisse glisser sur la zone de la plaque de travail et de la platine pour machines. En cas de besoin, la platine pour machines peut être réglée en hauteur. Pour ce faire, desserrez les cinq contre-écrous. Ensuite, alignez la platine pour machines avec les cinq vis de réglage à la même hauteur que la plaque de travail et serrez de nouveau les contre-écrous (figure 22). Avant tout travail avec la table, vérifiez que les cinq contre-écrous sont toujours bien serrés. ACCESSOIRE SPÉCIAL POUR LE MASTER cut 2500 DEUX COUTEAUX DIVISEURS SUPPLÉMENTAIRES, RÉFÉRENCE 6916000 ET 6917000 POUR UNE UTILISATION DES SCIES CIRCULAIRES MANUELLES SANS COUTEAU DIVISEUR ATTENTION : l'accessoire spécial décrit ici doit être utilisé uniquement avec le MASTER cut 2500. AVERTISSEMENT : le fonctionnement et la manipulation de cet accessoire spécial sont décrits ci-dessous et illustrés à partir de la page 21.

UTILISATION CONFORME AUX SPÉCIFICATIONS

Les deux couteaux diviseurs permettent d'utiliser une scie circulaire manuelle ne disposant pas de couteau diviseur. Le couteau diviseur 6916000 est autorisé pour l'utilisation de scies circulaires manuelles avec des lames de scie d'un diamètre maximal de 160 mm et une largeur de coupe entre 2,4 mm et 2,8 mm. Le couteau diviseur 6917000 est autorisé pour l'utilisation de scies circulaires manuelles avec des lames de scie d'un diamètre maximal de 200 mm, une largeur de coupe entre 2,4 mm et 2,8 mm et permet une profondeur maximale de coupe de 66 mm. ATTENTION : avant d'utiliser l'accessoire spécial, il convient absolument de respecter les consignes de sécurité générales, les consignes de sécurité pour les scies circulaires manuelles et les instructions d'utilisation originales des scies circulaires manuelles sans couteau diviseur !

COUTEAUX DIVISEURS, RÉFÉRENCE 6916000 ET 6917000

Le couteau diviseur référence 6916000 comprend les éléments suivants : 1x couteau diviseur (pour un diamètre maximal de lame de scie circulaire de 160 mm), 1x logement pour couteau diviseur (version longue), 1x gabarit de réglage (figure A). Le couteau diviseur référence 6917000 comprend les éléments suivants : 1x couteau diviseur (pour un diamètre maximal de lame de scie circulaire de 200 mm), 1x logement pour couteau diviseur (version courte), 1x gabarit de réglage (figure B). BDAL 6902_116306902 26.04.17 11:51 Seite 61p

ATTENTION : la section qui suit décrit le montage et le fonctionnement du couteau diviseur de référence 6916000 pour scies circulaires manuelles avec un diamètre de lame de scie circulaire de 160 mm. Le montage et le fonctionnement est identique pour le couteau diviseur de référence 6917000 pour scies circulaires manuelles avec un diamètre de lame de scie circulaire de 200 mm maxi. Avec ce couteau diviseur, il est également toutefois possible d'usiner des pièces d'une hauteur maximale de 50 mm MONTAGE DE LA SCIE CIRCULAIRE MANUELLE SANS COUTEAU DIVISEUR ATTENTION : avant le premier montage de la scie circulaire manuelle et le réglage du parallélisme de la lame de scie, il est nécessaire d'aligner et de monter la scie avec la platine sur le rail de guidage. AVERTISSEMENT : lisez et observez les consignes de travail du présent mode d'emploi en ce qui concerne le montage du rail de guidage et le retrait / mise en place de la platine pour machines. Montage et alignement de la scie circulaire manuelle Desserrez le blocage de la profondeur de coupe de la scie circulaire manuelle et écartez le capot de protection. Placez à présent la scie circulaire dans la platine. Réglez la profondeur de coupe avec suffisamment de marge dans la rainure du plan de travail et resserrez le blocage de la profondeur de coupe. Alignez à présent la lame de la scie circulaire parallèlement contre la lèvre en caoutchouc du rail de guidage (figure C.1). Montez maintenant les six butées latérales de sorte que celles-ci soient toutes complètement en contact avec la semelle de la machine. Les deux butées à l'arrière dans le sens longitudinal servent de butées de stop pour la scie circulaire dans le sens du sciage pour garantir la stabilité de la scie lors de la découpe (figure C.2). Ensuite, montez les quatre brides de serrage (figure C.3). Retirez la scie circulaire montée avec la platine et placez-la comme illustré sur la table (figure C.4). Vérifiez maintenant, avec la profondeur de coupe maximum, l'écart entre la dent la plus avancée de la lame de la scie circulaire et le bord avant du guide parallèle réglable (figure C.5). ATTENTION : cet écart doit être inférieur à 20 mm. La scie circulaire doit le cas échéant être réajustée en sens longitudinal et les deux butées de stop réglées une nouvelle fois. AVERTISSEMENT : si la cote entre le centre de la lame de scie et le rebord extérieur de la semelle de la scie est supérieure à 128 mm, il est nécessaire d'utiliser les deux butées latérales longues lors du montage. Lisez et observez les consignes de travail du présent mode d'emploi en ce qui concerne le montage de semelles plus larges sur les scies circulaires manuelles.

MONTAGE DU COUTEAU DIVISEUR

Placez la scie circulaire montée sur la table comme illustré (figure D.1). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez ces pièces assemblées comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible (figure D.2). Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation (figure D.3). Assurez-vous que le couteau diviseur est tourné jusqu'en butée dans la platine pour machines (= alignement vertical). Serrez la vis de fixation (figure D.4).

ALIGNEMENT DE LA SCIE CIRCULAIRE MANUELLE

Placez la scie circulaire montée sur la table comme illustré. ATTENTION : vérifiez à présent que la lame de la scie circulaire est centrée par rapport au couteau diviseur et alignée parallèlement à la fente de sciage. Le côté avant de la scie circulaire manuelle avec le repère 0 de la semelle de la scie circulaire manuelle et les deux lignes auxiliaires de repérage de la platine pour machines doivent être alignés. Le côté arrière de la scie circulaire manuelle doit être aligné avec la lame de la scie circulaire et le couteau diviseur (figure D.5). ATTENTION : si la lame de la scie circulaire n'est pas centrée par rapport au couteau diviseur, il est nécessaire d'ajuster de nouveau la scie circulaire manuelle latéralement. ATTENTION : pour pouvoir mettre en place la platine dans la table, il est nécessaire de démonter le couteau diviseur avec le boulon et la vis de fixation. Desserrez la vis de fixation et retirez le couteau diviseur par le haut. Retirez ensuite le boulon de fixation avec la vis de fixation (figure D.6). Réglez la distance de sécurité entre le couteau diviseur et la lame de la scie circulaire avec un gabarit de réglage. Placez maintenant la platine avec la scie circulaire comme illustré sur la table et retirez le guide parallèle réglable (figure E.1). Placez la platine sur les supports avant. Ensuite, la saisir d'une main au niveau de la poignée encastrée et la placer sur le plateau de la table (figure E.2). Enclenchez la platine (figure E.3). Remettez ensuite le guide en place (figure E.4). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez cette liaison comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible (figure E.5). Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation (figure E.6). Assurez-vous que le couteau diviseur est tourné jusqu'en butée dans la platine pour machines (= alignement vertical). Bloquez la vis de fixation (figure E.7). Montez les pièces détachées représentées sur la figure dans le couteau diviseur (figure E.8). Serrez la vis et l'écrou moleté que vous avez montés sur le couteau diviseur, montez sans serrer la vis et l'écrou moleté situés dans la partie avant du boîtier (figure E.9). Desserrez à présent la vis de fixation du boulon de fixation (figure E.10). Poussez le couteau diviseur verticalement vers la lame de la scie circulaire (figure E.11). Poussez vers le bas le couteau diviseur jusqu'à ce qu'au moins une dent de la lame de la scie circulaire touche le boîtier du gabarit de réglage. Serrez ensuite l'écrou moleté avant (figure E.12). BDAL 6902_116306902 26.04.17 11:51 Seite 62p

Une fois la vis à six pans creux serrée, la distance de sécurité d'un maximum de 5 mm entre la lame de la scie circulaire et le couteau diviseur est réglée (figure E.13). Dévissez ensuite le gabarit de réglage du couteau diviseur (figure E.14). ATTENTION : vérifiez de nouveau que la lame de la scie circulaire est centrée par rapport au couteau diviseur (figure E.14) et que la distance de sécurité de max. 5 mm entre la lame de la scie circulaire et le couteau diviseur est respectée (figure E.12) ; si ce n'est pas le cas, ajustez de nouveau la scie circulaire manuelle. ATTENTION : avant chaque travail, vérifiez que le couteau diviseur et les pièces de fixation sont toujours bien serrés ! La table est désormais prête pour le sciage stationnaire. Lisez à ce sujet les consignes de travail concernant le sciage stationnaire avec une scie circulaire manuelle. Ajustement de la profondeur de coupe En cas de changement de la profondeur de coupe de la scie circulaire manuelle, il convient d'ajuster aussi la hauteur du couteau diviseur pour garantir la distance de sécurité maximale de 5 mm par rapport à la lame de la scie circulaire. Desserrez tout d'abord le couteau diviseur au moyen de la clé Allen. Réglez maintenant la profondeur de coupe souhaitée de la scie circulaire manuelle. Serrez ensuite le blocage de la profondeur de coupe. Montez et positionnez le gabarit de réglage avec le couteau diviseur tel que décrit sur les figures E.5 à E.14. Coupes en biais verticales Pour les coupes en biais verticales, les scies circulaires manuelles doivent être de nouveau alignées latéralement. Réglez l'angle de coupe en biais souhaité sur la scie circulaire manuelle. Retirez le capot de protection suspendu de la scie circulaire manuelle et placez la machine au milieu de la fente de sciage de la platine. Desserrez le blocage de la profondeur de coupe de la scie circulaire manuelle et réglez la profondeur de coupe au maximum. Serrez le blocage de la profondeur de coupe (figure F.1). ATTENTION : alignez la lame de scie circulaire parallèlement à la fente de sciage. vérifiez maintenant l'écart entre la dent la plus avancée de la lame de la scie circulaire et le bord avant de la fente de sciage. cet écart doit être inférieur à 20 mm (figure F.2). Montez maintenant les six butées latérales de sorte que celles-ci soient toutes complètement en contact avec la semelle de la machine. Les deux butées à l'arrière dans le sens longitudinal servent de butées de stop pour la scie circulaire dans le sens du sciage pour garantir la stabilité de la scie lors de la découpe. Ensuite, montez les quatre brides de serrage (figure F.3). AVERTISSEMENT : si la cote entre le centre de la lame de scie et le rebord extérieur de la semelle de la scie est supérieure à 128 mm, il est nécessaire d'utiliser les deux butées latérales longues lors du montage. Lisez et observez les consignes de travail du présent mode d'emploi en ce qui concerne le montage de semelles plus larges sur les scies circulaires manuelles.

MONTAGE DU COUTEAU DIVISEUR

Placez la scie circulaire montée sur la table comme illustré (figure F.4). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez cette liaison comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible (figure F.5). Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation (figure F.6). Tournez le couteau diviseur jusqu'à ce que celui-ci se trouve exactement au milieu par rapport à la lame de la scie circulaire. Bloquez la vis de fixation (figure F.7). ATTENTION : si la lame de la scie circulaire n'est pas centrée par rapport au couteau diviseur, il est nécessaire d'ajuster de nouveau la scie circulaire manuelle latéralement. ATTENTION : pour pouvoir mettre en place la platine dans la table, il est nécessaire de démonter le couteau diviseur avec le boulon et la vis de fixation. Desserrez la vis de fixation et retirez le couteau diviseur par le haut. Retirez ensuite le boulon de fixation avec la vis de fixation (figure F.8). Réglez la distance de sécurité entre le couteau diviseur et la lame de la scie circulaire avec un gabarit de réglage. Placez maintenant la platine avec la scie circulaire comme illustré sur la table et retirez le guide parallèle réglable (figure F.9). Placez la platine sur les supports avant. Ensuite, la saisir d'une main au niveau de la poignée encastrée et la placer sur le plateau de la table (figure F.10). Enclenchez la platine (figure F.11). Remettez ensuite le guide en place (figure F.12). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez cette liaison comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible. Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation. Tournez le couteau diviseur jusqu'à ce que celui-ci se trouve exactement au milieu par rapport à la lame de la scie circulaire. Bloquez la vis de fixation (figure F.13). Montez les pièces détachées représentées sur la figure dans le couteau diviseur (figure F.14). Serrez la vis et l'écrou moleté qui sont liés au couteau diviseur, montez sans serrer la vis et l'écrou moleté situés dans la partie avant du boîtier (figure F.15). Desserrez à présent la vis de fixation du boulon de fixation (figure F.16). Poussez le couteau diviseur verticalement vers la lame de la scie circulaire (figure F.17). Poussez vers le bas le couteau diviseur jusqu'à ce qu'au moins une dent de la lame de la scie circulaire touche le boîtier du gabarit de réglage. Serrez ensuite l'écrou moleté avant (figure F.18). Une fois la vis à six pans creux serrée, la distance de sécurité d'un maximum de 5 mm entre la lame de la scie circulaire et le couteau diviseur est réglée (figure F.19). Dévissez ensuite le gabarit de réglage du couteau diviseur. BDAL 6902_116306902 26.04.17 11:51 Seite 63ATTENTION : vérifiez de nouveau que la lame de la scie circulaire est centrée par rapport au couteau diviseur et que la distance de sécurité de max. 5 mm entre la lame de la scie circulaire et le couteau diviseur est respectée ; si ce n'est pas le cas, ajustez de nouveau la scie circulaire manuelle (figure F.20). ATTENTION : avant chaque travail, vérifiez que le couteau diviseur et les pièces de fixation sont toujours bien serrés ! La table est désormais prête pour le sciage stationnaire. Lisez à ce sujet les consignes de travail concernant le sciage stationnaire avec une scie circulaire manuelle. Garantie Ami bricoleur, vous venez d'acheter un produit wolfcraft

de haute qualité qui vous apportera beaucoup de satisfactions lors de vos travaux de bricolage. Les produits wolfcraft

possèdent un haut standard technologique et passent avant l'expédition aux revendeurs, par des phases intensives de test et de développement. Pendant la fabrication en série, des contrôles permanents et des test réguliers assurent le maintien du haut standard de qualité. Les développements techniques solides et les contrôles fiables de qualité vous donnent la garantie que vous avez fait un bon achat. Nous consentons sur le produit wolfcraft

acheté une garantie de 10 ans courant depuis la date d'achat, à condition que vous ne l'utilisiez qu'à des fins de bricolage dans votre foyer. Ne sont couverts par la garantie que les dégâts subis par l’appareil lui-même, et seulement ceux imputables à un vice de matière et de fabrication. Ne sont pas couverts par la garantie les vices et dégâts imputables à une utilisation inexperte ou à une maintenance insuffisante. Ne sont pas non plus couverts par la garantie les phénomènes d’usure habituels et l’usure habituelle à l’usage ainsi que les vices et dégâts dont le client avait connaissance au moment de conclure le contrat. Il n'est possible de faire valoir les recours en garantie que sur présentation de la facture/de la preuve d’achat. La garantie consentie par wolfcraft

ne restreint pas vos droits légaux en tant que consommateur (droits à mise en conformité, résiliation ou minoration, dommages et intérêts ou remboursement de la dépense). Déclaration de conformité suivant la Directive Machines CE 2006/42/CE, annexe II A La Sté wolfcraft GmbH, sise à D-56746 Kempenich, Wolff Str. 1, déclare par la présente que ce produit (MASTER cut 2500) est conforme à la directive machines 2006/42/CE. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Appareil conforme également aux normes suivantes : DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, le 02.03.2017 Thomas Wolff Mandataire désigné pour signer la déclaration de conformité et établir les documents techniques. (Direction commerciale ; wolfcraft GmbH)

s.a.r.l. 1 rue d’Aurion F-93 113 Rosny sous Bois Cedex
