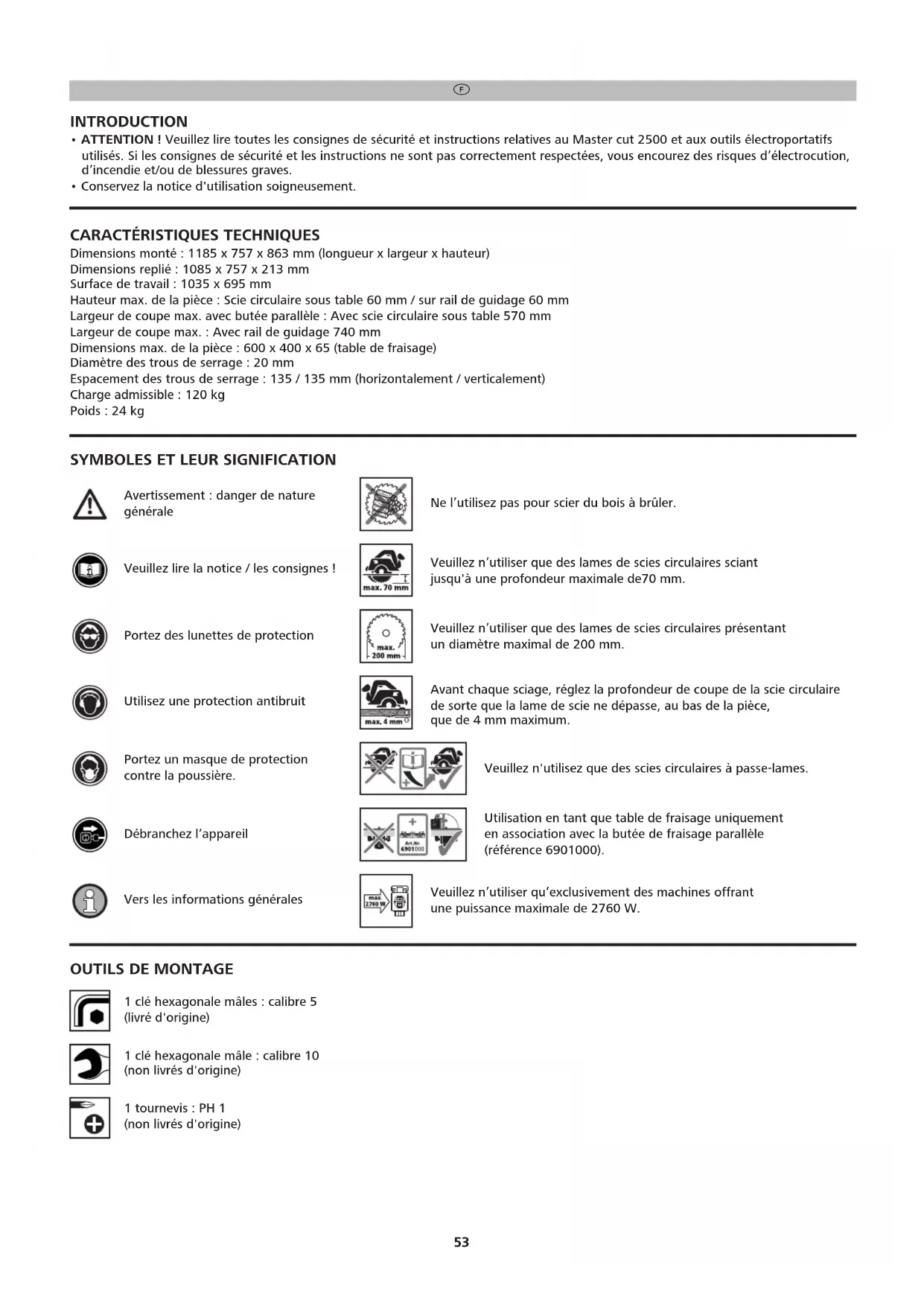

MODE D'EMPLOI 6902506 WOLFCRAFT

• ATTENTION! Veuillez tire toutes les consignes de sécurité et instructions relatives au Master cut 2500 et aux outils electroportatifs utilisés. Si les consignes de sécurité et les instructions ne sont pas correctement respectées, vous encourez des risques d'électrocution, d'incendie et/ou de blessures graves.
• Conserve la notice d'utilisation soigneusement.

CHARACTERISTIQUES TECHNIQUES

Dimensions monté : 1185 x 757 x 863 mm (longueur x largeur x hauteur)

Dimensions replie: 1085 × 757 × 213 ~mm

Surface de travail : 1035 x 695 mm

Hauteur max. de la piece : Scie circulaire sous table 60 mm / sur rail de guidage 60 mm

Largeur de coupe max. avec butée parallele : Avec scie circulaire sous table 570 mm

Largeur de coupe max.:Avec rail de guidage 740 mm

Dimensions max. de la pièce: 600 x 400 x 65 (table de fraisage)

Diametre des trous de serrage:20 mm

Espacement des trous de serrage : 135 / 135 mm (horizontalment / verticalment)

Charge admissible : 120 kg

Poids: 24 kg

SYMBOLES ET LEUR SIGNIFICATION

Avertissement: danger de nature générale

Ne l'utilise pas pour scier du bois à brûler.

Veuillez dire la notice / les consignes!

Veuillez n'utiliser que des lames de scies circulaires sciant jusqu'à une profondeur maximale de 70 mm.

Portez des lunettes de protection

Veuillez n'utiliser que des lames de scies circulaires représentant un diamètre maximal de 200mm

Utilisez une protection antibruit

Avant chaque sciage, reglez la profondeur de coupe de la scie circulaire de sorte que la lame de scie ne dépasse, au bas de la piece, que de 4 mm maximum.

Portez un masque de protection contre la poussière.

Veuillez n'utilise que des scies circulaires à passer-lames.

Débranchez l'appareil

Utilisation en tant que table de fraisage uniquement en association avec la butée de fraisage parallele (réference 6901000).

Vers les informations generales

Veuille n'utiliser qu'exclusivement des machines offrant une puissance maximale de 2760 W.

OUTILS DE MONTAGE

1 clé hexagonale mâles : calibre 5 (livré d'origine)

1 clé hexagonale maje : calibre 10 (non livres d'origine)

1 tournevis : PH 1 (non livres d'origine)

UTILISATION CONFORME AUX SPECIFICATIONS

Le MASTER cut 2500 est un établi de sciage multifonction. Il est adapté aux usages suivants :

• Montage d'une scie circulaire avec couteau diviseur sur la platine pour machines avec un diamètre de lame de 200mm maximum et une profondeur de coupe jusqu'à 70mm . Utilisez uniquement des scies dont les dimensions de la semelle sont comprises dans les dimensions maximales mentionnées (voir figure 13). Il est nécessaire d'utiliser le guide parallele régable correspondant. On obtient ainsi une scie circulaire de table stationnaire.
• Utilisation en tant que table de scie circulaire pour les scies circulaires manuelles sans couteau diviseur. Uniquement en association avec l'accessoire de couteau diviseur séparé, ↔idence 6916000 avec un diamètre de lame de 160 mm maximum et une profondeur de coupe de 2,4 mm minimum.
• Utilisation en tant que table de scie circulaire pour les scies circulaires manuelles sans couteau diviseur. Uniquement en association avec l'accessaire de couteau diviseur séparé, ↔idence 6917000 avec un diamètre de lame compris entre 161 mm et 200 mm et une profondeur de coupe comprende entre 2,4 mm et 66 mm.
• Utilisation en tant que table pour scie circulaire avec rail de guidage pour scier les objets de grandes dimensions, tels que portes, plans de travail, etc. La platine avec le guide parallele régable sert alors de chariot de guidage pour le rail de guidage.
• Utilisation en tant que table de scie sauteuse. Il est nécessaire d'utiliser le guide parallèle régliable pour scies sauteuses et défonceuses.
  Le montage d'une scie oscillatoire et a onglet. La scie oscillatoire et a onglet doit etre montee dans les trous oblongs prevus a cet effet a l'aide des accessoires de fixation fournis.
• Utilisation en tant que table de fraisage uniquement en association avec le guide parallele de reference 6901000 et pour des défonceuses de 230V et de maximum 1800W . N'utilise pas de fraises dont le diamètre est supérieur à 27mm ! La fraiseuse ne doit pas être utilisée avec le rail de guidage. Il est nécessaire d'utiliser le guide parallele régable pour défonceuses et scies sauteuses avec les bagues inserts.
• Utilisation en tant que table de travail pour l'usinage de pieces (par ex. perçage, ponçage, etc.). Les serre-joints à une main wolfcraft (réf. 3036000) permettent de fixer en toute sécurité les pieces au plateau par l'intérimétaire des trous de serrage.
  Veuillez respecter les indications du fabricant et les consignes de sécurité concernant les machines utilisées et les établis.
  Lrs de la mise au rebut du MASTER cut 2500, veuillez respecter les dispositions locales relatives a I'elimination des dechets.

La responsabilité de l'utilisateur est engagée en cas de dommage ou d'accident suite à une utilisation non conforme.

CONSIGNES DE SECURITE GENÉRALES

• Maintenez Your espace de travail propre et bien éclairé. Le désordre ou des espaces de travail non éclairés peuvent entraîner des accidents.
• Ne travailliez pas avec l'outil electroportatif dans un environnement à risque d'explosion, dans lequel se trouvent des liquides, gaz ou poussières inflammbles. Les outils electroportatifs générent des étincelles capables d'enflammber la poussiere ou les vapeurs.
• Pendant l'utilisation de l'outil electroportatif, éloignez les enfants et autres personnes. Vous risque en cas de distraction de perdre le contrôle de l'appareil.
• Il faut que la fiche male de l'outil electroportatif penètre correctement dans la prise. Il ne faut modifier la fiche male d'aucune manière que ce soit. N'utilise pas de fiche male adaptatrice conjointement à des outils electroportatifs protégés par raccordement à la terre. Les fiche males non modifiées et les prises fénelles qui leur sont adaptées réduisent le risque d'électrocution.
• Maintenez les outils electroportatifs à l'abri de la pluie, éloignez-les des surfaces mouillées. La détération d'eau dans un outil electroportatif accroit le risque d'électrocution.
• Si vous travailliez en plein air avec un outil electroportatif, n'utilise que des prolongateurs adaptés aux terrains non couverts. L'utilisation d'un prolongateur adapté à l'emploi sur terrain non couvert réduit le risque d'électrocution.
• S'il n'y a pas moyen d'éviter l'utilisation de l'outil électroportatif dans un environnement humide, veillez utiliser un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque d'électrocution.
• Soyez vigilant, faites attention à ce que vous faites et usez de raison pendant l'utilisation d'un outil electroportatif. Ne vous servez d'aucun outil electroportatif si vous étés fatigué, sous l'empire de drogues, d'alcool ou sous l'effect de médicaments. Un instant d'inattention pendant l'utilisation de l'outil electroportatif peut provoquer des blessures graves.
• Portez des équipements de protection personnelle appropriés: Protection auditive, lunettes de protection, masque anti-poussière pendant des travaux générant de la poussière, gants de protection pendant le traitement de matérielux rugueux et en cas de changement d'outil.
• Enlevez les outils de réglage ou les clés à vis avant d'allumer l'outil électroportatif. Un outil ou une clé qui se trouve dans une partie en rotation de l'appareil peut provoquer des blessures.
• Portez des vêtements appropriés. Ne portez ni vêtement ample ni bijou. Éloignez les cheveux, vêtements et gants des pièces mobiles. Les vêtements amples, bijoux ou les cheveux longs peuvent être happés par les pièces en mouvement.
• Utilisez toujours le capot de protection avec aspiration de poussière.
• N'utiliseaucnPappareildontl'interrupteurestdefectueux.Unoutilelectroportatifqu'iln'estpluspossibled'allumerou d'eteindre est dangereux et devraetre remplace.
• Rangez les outils electroportatifs qui ne seront pas hors de portée des enfants. Ne permette pas aux personnes qui ne maitrisent pas l'usage de l'appareil ou qui n'ont pas lu les générées instructions d'utiliser l'appareil. Les outils electroportatifs sont dangereux si des personnes inépérienceées s'en servir.
• Avant d'entamer le travail, vérifie le bon fonctionnement des appareils et outils. Ne travaillez jamais avec un outil endommagé ou émousse.
• Ne faites réparer votre outil électroportatif que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d'origine. Ceci garantit que l'outil électrique demeure sur à l'utilisation.

• Débranche l'appareil de la prise de courant et/ou retirez le pack batterie de l'outil electroportatif avant d'effectuer des réglages sur l'outil ou de changer des accessoires. Le démarrage involontaire de l'outil electroportatif peut être la cause d'un accident.

• Assemblez correctement la plaque pour machine avant de fixer l'outil electroportatif. Pour empêcher un décrochement, il est important que le montage soit correct.

• Avant de l'utiliser, fixez l'outil electroportatif de manière sure sur la plaque. Si l'outil electroportatif glisse sur la plaque, vous risquez d'en perdre le contrôle.
• Posez l'établi sur une surface dure, plane et horizontale. Si l'établi tend à glisser ou bouger, il est impossible de guider l'outil electroportatif ou la pierce de façon régulière et en sécurité
• Ne surchargez pas l'établi et ne vous en servez pas comme échelle ou échafaudage. Une surcharge de l'établi ou le fait de vous tenir dessus risque de déplacer le centre de gravité de la table vers le haut, et de la faire se renverser.
• Ne travailliez jamais d'autres matériaux que le bois ou des matieres plastiques facies à modifier par enlevement de copeaux. Exception: avec la scie sauteuse uniquement, équipée d'une lame ajustate, vous pouvez travailler des métaux tendres comme l'aluminium.
  N'enlevez jamais à la main les éclats, copeaux ou fragments de matériel similaires situés pres de la lame de scie!
• Les machines utilisées doivent se conformer à la norme DIN EN 60745-1. Les apparils fabriqués à partir de 1995 doivent arborer le label CE.
• Ne guidez pas uniquement avec les mains en sciant ; en d'autres termes, ne guidez pas la piece uniquement manuellement, utilisez la butée de parallélisme ou la butée d'angle.
• Àprous avoir étéint le moteur, il ne faut jamais freiner les lames de la scie par force latérale.
  N'tutilisez les outils qu'aux fins efectivement prevues.
  N'tilisez que des lames de scie dans un etat impeccable; il faut que le corps de base ne soit pas plus epais que le bord avoyé.
• Contrôlez régulierement que toutes les vis sont fermement serrées!
• N'utilisez jamais votre établi de façon inadéquate ou à des fins autres que celles prévues!
• De I'établi, retirez tous les objets qui ne servent pas.
• Ne l'utilisez pas pour scier du bois à brûler.
• N'utilisez pas le plateau machine pour scier du bois rond.
  L'allumage/l'extinction des outils electroportatifs utilisés ne doit avoir lieu que par l'interrupteur de sécurité.
  Pour immobiliser durablement l'interrupteur de I'appareil en position « MARCHE », n'utilise que la bride livrée d'origine.
• Remplacez les passe-lames endommagés contre des pièces neuves.
• Pendant le traitement de pieces étroites, utilisez imperativement un pousoir.
  Lorsque le pouvoir ne sert pas, accrochez-le à la vis prévue à cet effet pour le ranger.
  Assurez-vous que les leviers à excentrique servant à fixer les jambes de l'établi sont en position fermée.
• Avant la mise en service, assurez-vous que la scie circulaire, la defonceuse ou la scie sauteuse sont correctement fixées sur la plaque, et que celle-ci est encliquete de manière sure dans la découvert de l'établi, ou qu'elle soit bien enclenchée sur le rail de guidage.
• Respectez les dimensions maximales des outils (voir les caractéristiques techniques).
• Utilisez les différents passes-lames exclusivement à leurs fins spécifiques, tel que déscrit graphiquement sur chaque passe-lames.
  Lorsque you ne les utilisez pas, accrochez le guide d'onglet, les guides parallles reglables ou la bute d'angle dans les crochets prevus a cet effet.
  N'utilise pas l'établi à l'extérieur en cas de pluie ou d'humiidité.

CONSIGNES DE SECURITE VISANT LES SCIES CIRCULAIRES

• Outre les presentes consignes de sécurité spécifiques aux machines, respectez impérativement les consignes de sécurité de la scie circulaire utilisée.
  N'tilisez que des scies circulaires a coin, Equipes d'une scie de 200 mm de diametre maximum et sciant jusqu'a 70 mm maxi. de profondeur.
• N'utilisez que des scies ne dépassant pas les dimensions maximales indiquées de la semelle (voir la fig. 13).
• N'utilisez la scie circulaire sur établi qu'avac un capot de protection correctement fixé.
• ATTENTION: Vérifiez si la lame de scie circulaire est montée parallèment à la fente de la garniture; le cas échéant, il faudra réaligner la scie circulaire electroportative.
• Soutenez les pieces longues du cote enlevement afin qu'elles reposent à l'horizontal; utilisez par exemple une servante à rouleau wolfcraft (ref. 6119973).
• Evitez de surcharger la scie circulaire.
  N'tutilisez pas de disques abrasifs.
  N'tilisez que les lames de scie recommandees et choisissez-les en fonction du materiaiu a scier.
  DANGER: n'approchez pas les mains de la zone de sciage et de la lame de scie.
• Ne saisissez rien sous la pièce. Sous la pièce, le capot de protection ne peut pas vous protéger de la lame de scie.
• Adaptez la profondeur de coupe à l'épaisseur de la piece. Il faudrait que la partie saillante de la scie sous la piece soit inférieure à la hauteur d'une dent.
  Restez en permanence sur vos gardes: pendant le sciage, la lame de scie peut saisir la piece et la catapultuer dans votre direction.
• Un recul brutal est le résultat d'une utilisation erronée et/ou inadéquate de la scie. Il est possible de l'empêcher par des mesures de précautions appropriées telles que décrites ci-après.
• Tenez la scie fermement avec les deux mains, et amenez les bras dans une position leur permettant d'interceptor les forces de recul. Tenez-vous toujours sur le côté de la lame de scie; ne place jamais votre corps dans l'alignment de la lame de scie. En cas de recul brutal, la scie circulaire risque de sauter en arrêt; des mesures de précaution peuvent toutfois vous permettre de maïtriser les forces de recul.
  Si la lame de scie se coince ou si vous interrompez le travail avec la lame encore dans le matériel, débranche la scie et maintenez la scie stable jusqu'à immobilisation de la lame. Ne tentez jamais de dégager la scie de la piece ou de la tirer en arrrière tant que la lame se déplace, sinon un recul brutal risque de se produit. Détérminez et supprimez la cause du coincement de la lame de scie.

Si you voulez faire redemarrer une scie se trouvant dans une piece, centrez la lame dans la fente de sciage et verifiez que les dents de scie ne se sont pas plantees dans la piece. Si la lame de scie est coincee dans la piece, elle risque au redemarrage de la scie de sortir de la piece ou de provoquer un recul.
- Soutenez les grands panneaux pour réduire le risque de recul engendré par une lame de scie en train de se coincer. Ils risquent de s'incurver sous leur propre poids. Il faut étayer les panneaux des deux côtes, aussi bien à proximité de la fente de sciage qu'à leurs extrémités.
N'tilise pas de lames de scie emousses ou endomagaees. Les lames de scie a dents emousses ou incorrectement orientees provoquent une hausse de la friction en raison d'une fente de sciage trop etroite, un coincement et un recul.
- Avant de scier, vissez à fond les réglages de profondeur et d'angle de coupe. Si vous modifie les réglages pendant le sciage, la lame de scie risque de se coincer et un recul de se produit.
- Soyez particulierement prudent pendant les coupes plongeantes dans des murs ou dans des zones sans visibilité. La lame de scie risque, en plongeant et en sciant des objets invisibles, de se bloquer et de provoquer un recul.
- Respectez les dimensions maximales des outils (voir les caractéristiques techniques).
Pour scier (dans) des fentes et des joints, utilisez toujours le pouvoir vu que la lame de scie n'est pas visible.

CONSIGNES DE SECURITE POUR SCIES CIRCULAIRS DETABLE

• Laissez les protections en place. Les protections doivent être fonctionnelles et correctement montées. Les protections desserrées, endommagées ou non fonctionnelles doivent être réparées ou replacées.
• Utilisez toujours la protection pour lame de scie et le divisur pour les découpes. La protection et les autres équipements de sécurité diminuent le risque de blessures lors des découpes pour lesquelles la lame de scie est engagée dans l'intégrality de l'épaisseur de la piece.
• Attention : il est interdit de proceder à des découvertes de joints, de rainures ou d'entailles par retournement avec l'établi !
• Attention : ne pas utiliser pour des pieces dont l'épaissur est inférieure à 2 mm !
• Avant de démarrer l'outil électric, assurez-vous que la lame de scie n'est pas en contact avec la protection, le couteau diviseur ou la piece. Un contact involontaire de ces composants avec la lame de scie peut entrainer une situation dangereuse.
• Ajustez le couteau diviseur conformément à la description de ce mode d'emploi. En cas d'écartements, position ou orientation erronés, le couteau diviseur risque de ne pas été en mesure d'empêcher un rejet efficacement.
• Pour le bon fonctionnement du couteau diviseur, celui-ci doit pouvoir agir sur la piece. Le couteau est inopérant en cas de découvert de pieces trop courtes pour permettre l'intervention du couteau diviseur. Dans ces conditions, le couteau diviseur n'est pas en mesure d'empêcher le rejet de la piece.
• Utilisez la lame de scie adaptée au couteau diviseur. Pour que le couteau diviseur puisse agir, il faut que le diamètre de la lame de scie soit adapté au couteau correspondant, que le corps de la lame de scie soit plus fin que le couteau et que la largueur de dent soit supérieure à l'épaissieur du couteau.
  DANGER: n'approche pas les doigts ou les mains à proximé de la lame de scie ou de la zone à scier. Tout moment d'inattention ou tout dérapage est susceptible d'entrainer vous main vers la lame de scie et de provoquer des blessures graves.
• Approche la pièce uniquement en sens opsoé au sens de rotation de la lame de scie ou de l'outil de coupe. Approcher la pièce dans le même sens que celui de la rotation de la lame de scie, au-dessus de l'établi, entraine le risque que la pièce ou la main soit happée par la lame de scie.
• N'utilisez jamais la butée à onglet pour guider la pièce pour les coupes longitudinales et n'utilisez jamais la butée parallele pour régler la longueur en plus de la butée à onglet pour les coupes transversales. Le guidage simultané de la pièce avec la butée parallele et la butée à onglet augmente la probabilité de coincement de la lame de scie et le risque de rejet.
• Exercez l'effort d'avance sur la piece toujours entre le rail de butée et la lame de scie pour les coupes longitudinales. Utilisez un guide d'onglet lorsque la distance entre le rail de butée et la lame de scie est inférieure à 150 mm et un pouvoir de sécurité lorsque la distance est inférieure à 50 mm. Ces accessoires permettent de garantir que vous main restera à une distance suffisante de la lame de scie.
• Utilisez uniquement le guide d'onglet fourni par le fabricant ou un outil correspondant aux specifications. Le guide d'onglet garantit un écart suffisant entre la main de l'opérateur et la lame de scie.
• N'utilisez jamais un guide d'onglet endommagé ou représentant des amorces de sciage. Un guide d'onglet endommagé peut se rompre et entraîner le dérapage de la main vers la lame de scie.
• Ne travailliez pas « à main levée ». Utilisez toujours la butée parallele ou la butée à onglet pour appuyer et guider la piece. « À main levée » signifie utiliser la main pour soutenir et guider la piece au lieu d'utiliser la butée parallele ou la butée à onglet. Scier à main levée entraine des erreurs d'alignement, le blocage de la lame de scie ou les rejets.
• Ne passes jamais la main à côté ou au-dessus de la lame de scie en rotation. En tentant de saisir une piece, on peut risquer de toucher involontairement la lame de scie en rotation.
• Etayez les pieces longues et /ou larges derrière et / ou sur les cotes de l'établi de manière à ce qu'elles restent bien à l'horizontale. Les pieces longues et / ou larges ont tendance à basculer sur le rebord de l'établi; ceci entraîne la perte de contrôle, le coincement de la lame de scie et des rejets.
• Faites avancer la piece de manière régulière. N'imprimez pas de mouvement de torsion ou de rotation à la pierce. Si la lame de scie se coince, éteignez l'outil électrique, débranchez la prise secteur et eliminez la cause du coincement. Le coincement de la lame de scie peut provoquer des rejets ou le blocage du moteur.
• Ne retirez pas la piece coupée pendant que la scie tourne. Celle-ci peut se coincer entre la lame de scie et le rail de butée ou dans la protection et entrainer vos doigs vers la lame de scie en tentant de la retirer. Éteignez la scie et attendez que la lame de scie se soit immobilisée avant d'enlever de la matière coupée.
• Ne vous placez jamais directement en face de la lame de scie. Tenez-vous toujours sur le côte de la lame de scie où se trouve aussi le rail de butée. En cas de rejet, la piece peut être éjectée à grande vitesse sur les personnes se tenant devant ou en face de la lame de scie.

• Ne passes jamais la main au-dessus ou derrière la lame de scie pour tirer ou soutenir la piece. On peut risquer de toucher involontairement la lame de scie ou que la main soit happée par la lame de scie en cas de rejet de la piece.

• Ne maintenez et n'appuyez jamais sur la piece en train d'être sciee contre la lame de scie en rotation. Maintenir et appuyer sur la piece en train d'être sciee contre la lame de scie en rotation entraine le coincement et un rejet.

• Alignez le rail de butée parallèlement à la lame de scie. Si le rail de butée n'est pas aligné, il appuie la piece contre la lame de scie et provoque un rejet.
• Soyez particulièrement prudent en cas de sciage dans les zones invisibles sur des pieces composées de plusieurs éléments assemblés. La lame de scie peut atteindre d'autres éléments et entraîner un rejet.
• Etayez les panneaux de grandes dimensions pour diminuier le risque de rejet en cas de coincement de la lame de scie. Les grands panneaux peuvent fléchir sous l'effet de leur propre poids. Il est nécessaire d'étayer les panneaux dans les zones où ils dépassent du plan de travail de l'établi.
• Soyez particulièrement prudent en cas de sciage de pieces torsadées, représentant des nœuds ou déformées ou bien sans arête bien déliignée pouvant être guidée avec une butée à onglet ou le long d'un rail de butée. Une piece déformée, représentant des nœuds ou torsadée n'est pas stable et entraine des erreurs d'alignement du trait de coupe par rapport à la lame de scie, le serrage de la lame et le rejet de la pierce.
• Ne sciez jamais plusieurs pieces superposées l'une sur l'autre ou l'une à la suite de l'autre. La lame de scie peut happen une ou plusieurs parties et entrainer un rejet.
• Avant de redémarrer une scie dont la lame est coincée dans la pièce, centrez la lame au préalable dans le trait de scie de manière à ce que les dents de la lame de scie ne soient pas accrochées pas dans la pièce. Si la lame de scie est serrée, elle peut soulever la pièce et entraîner un rejet lors du redémarrage de la scie.
• Maintenez les lames de scie propres, affuées et suffisamment avoyées. N'utilise jamais des lames de scie déformées ou représentant des dents fissurées ou cassées. Une lame de scie correctement affuée et avoyée minimise le risque de serrage, de blocage et de rejet.
• Éteignez la scie circulaire de table et débranchez-la du secteur avant de retirer l'insert de table, de changer de lame de scie, de proceder à des réglages du couteau divisur ou de la protection de lame et lorsque la machine n'est plus sous surveillance. Ces mesures de précaution contribuient à prévenir les accidents.
• Ne laissez jamais la scie circulaire de table sans surveillance. Éteignez l'outil électrique et attendez que la lame de scie se soit complètement immobilisée. Une scie encore en marche sans surveillance constitue un danger incontrolé.
• Installé la scie circulaire de table dans un endroit plat et bien éclairé vous permettant de vous tener debout en toute sécurité et de conserver votre équilibre. Le lieu d'installation doit partager suffisamment de place par rapport à la dimension de vos pieces. Un espace mal rangé, mal éclairé ou un sol irrégulier et glissant peuvent entrainer des accidents.
• Retirez régulierément les copeaux et la scirure sous l'établi et / ou du système d'aspiration. La scirure qui s'accumule est combustible et peut s'enflammer spontanement.
  Fixez la scie circulaire de table. Une scie circulaire incorrectly fixe peut bouger ou basculer.
• Retirez les outils de réglage, les résidus de bois, etc. avant demettre la scie circulaire de table sous tension. Toute perte d'attention ou tout coincement eventuel peuvent representer un danger.
• Utilisez toujours uniquement des scies de bonnes dimensions et avec l'alésage correspondant (par exemple de forme carree ou ronde). Les lames de scie ne correspondant pas au système de fixation de la scie present en balourd en rotation et entrainent une perte de contrôle.
• N'utilise jamais du matériel de fixation pour lame de scie ( comme par exemple des brides, rondelles, vis ou écrous), endommagé ou inapproprié. Ce matériel a été concu tout spécifique pour votre scie et pour garantir un fonctionnement sur et des performances optimales.
• Ne montez jamais sur la scie circulaire de table et n'utilise jamais celle-ci comme escabeau. Des blessures graves pourrait en résultat suite au basculement de l'outil électrique ou si vous entrez accidentellement en contact avec la lame de scie.
  Assurez-vous que la lame de scie a ete montee dans le bon sens de rotation. Nutilise pas de meules / disques abrasifs ou de brosses metalliques avec la scie circulaire de table. Le montage incorrict de la lame de scie et I'utilisation d'accessoires non recomandeds peut provoquer des blessures graves.

CONSIGNES DE SECURITE POUR SCIES SAUTEUSES

• Outre les presentes consignes de sécurité spécifiques aux machines, respectez imparativement les consignes de sécurité de la scie sauteuse utilisée.
• Ne travailliez jamais avec une scie sauteuse endommagée.
• Evitez de surcharger la scie circulaire.
• Il ne faut jamais utiliser la scie sauteuse en association avec le rail de guidage.

CONSIGNES DE SECURITE POUR SCIES OSCILLATOIRES ET A ONGLET

• Outre les presentes consignes de sécurité spécifiques aux machines, respectez imperativement les consignes de sécurité de la scie à onglet utilisée.
  Montez la scie à onglet conformément aux instructions de ce mode d'emploi.
• Ne travailliez pas avec une scie à onglet endommagée et n'utilisez pas de lames de scie émoussées ou endommagées.
• Étayez les pieces longues du côte sortie pour éviter des situations dangereuses ou un basclement incontrolé.

ATTENTION : UTILISATION COMME TABLE DE FRAISAGE EXCLUSIVEMENT EN ASSOCIATION AVEC LA BUTEE DE FRAISAGE PARALLELE, N° DE REF. 6901000 CONSIGNES DE SECURITE POUR DEFONCEUSES

• Outre les presentes consignes de sécurité spécifiques aux machines, respectez imparativement les consignes de sécurité de la défonceuse utilisée.
  Tenez-vous always sur vos gardes: pendant le faisage, vous risquiez de perdre subitement le contrôle de la piece et cette derniere risque de se rabattre vers vous.
• N'utilise pas la plaque-machine pour réaliser des fraisages curvilignes!
  Pour cette raison, n'effectiez les travaux de fraisage qu'exclusivement avec la bute de fraisage parallele (ref. 6901000) disponible comme accessoire, afin d'eviter les reculs brutaux et que la fraise entre en contact avec les mains.
  Pour monter correctement la bute de fraisage parallele en option ref. 6901000, respectez la notice d'utilisation originale.
  N'tilisez pas de defonceuses d'une puissance supérieure a 1 800 W et fonctionnement a une tension de plus de 230 V.
• N'utilisez pas de fraises faisant plus de 27 mm de diamètre!
• Il ne faut jamais utiliser la défoncuse associée au rail de guidage.
• Souvenez-vous que l'avance doit toujours être de sens opposé à celui défini par la rotation de la+Faise.
• Choisissez les bagues inserts livrées d'origine en fonction de la taille de l'outil de fraisage. Pour pouvoir travailler de manière sure, il faut utiliser la plus petite bague insert possible.
  N'utilise que des outils de fraisage tranchants, entretenus et regles conformément aux indications de leur fabricant.
• Concernant les apparciels et outils utilisés, respectez les données (vitesse min. et max., sens de rotation) figurant sur le produit, l'emballage ou dans la notice d'utilisation.
• Souvenez-vous qu'une utilisation incorrecte des outils de fraisage, de la piece et des dispositifs servant à guider lapiece peut engendrer une situation dangereuse.
• Pendant le fraisage contre la butée, éloignez les mains de l'outil de fraisage.
• Pendant le fraisage, utilisez aussi les cales d'applique de l'établi en plus de la butée de fraisage parallèle.
• Soutenez les pieces longues cote sortie de coupe pour empêcher les situations dangereuses engendries par leur basclement incontré. Il faut utiliser un support robuste et de même hauteur de la plaque machine tel que la servante à ref. 6119973 de wolfcraft.
• Ne travailliez que les pieces qui de par leur taille et leur poids peuvent etre retenues et guidees de maniere sure par une seule personne.
• Choisissez la vitesse de rotation correcte adaptée à l'outil et à la piece. Dans la notice d'utilisation de votre défonceuse, vous trouvez des plages de vitesse précises.
• Respectez les dimensions maximales des outils (voir les caractéristiques techniques).

CONTENU DE LA LIVRAISON

Retirez le MASTER cut 2500 de son emballage et vérifie qu'il ne manque aucune des pieces représentées (figure 1 et figure 2).

MONTAGE DE BASE

Montage de la table : posez la table sur une surface plane et propre (figure 3.1). Desserrer les deux leviers excentriques et déployer la paire de pieds du côté droit jusqu'en butée. Rebloquer ensuite les deux leviers excentriques (figure 3.2). Desserrer les quatre leviers excentriques et déployer la paire de pieds du côté gauche jusqu'en butée. Rebloquer ensuite l'ensemble des quatre leviers excentriques (figure 3.3). Mettre la table en position normale d'utilisation (figure 3.4) et ajuster si besoin la table en agissant sur le réglage en hauteur (figure 3.4).

ATTENTION : faites attention à ne pas vous coincer les doigts lorsque vous dépliez ou repliez la table ou lorsque vous mettez en place la platine pour machines.

Interrupteur de sécurité : montez l'interrupteur de sécurité sur l'établi comme indiqué sur la figure (figure 4).

Capot de protection : montez tout d'abord les pieces detachedes du capot de protection (figure 5.1). Inserez le support du capot de protection avec le guide dans le profilé d'aluminium (figure 5.2). Positionnez le capot de protection sur la fente de sciage de maniere à en recouvrir la partie avant. Bloquez la vis à poignée en sens horsaire (figure 5.3).

Butée d'angle : montez la butée d'angle comme indiqué sur la figure (figures 6.1 à 6.4).

Bute pour rail de guidage : montez la butee d'angle longue, le curseur et le guide (figure 7.1). Inserez le curseur avec la rainure dans la butee d'angle et bloquez la vis a poignee en sens horaire (figure 7.2).

Crochets de rangement : assembliez les trois supports (figure 8.1) sans les bloquer, insérez-les ensuite dans la rainure de guidage et les positionner à la distance voulue. Bloquez le contre-écrou (figure 8.2). Accrochez le guide d'onglet et / ou les accessoires non utilisés sur les supports (figure 8.3).

Pince d'enclenchement : nouez une extrémité du cordon au trou de la pince d'enclenchement et l'autre extrémité au profilé d'angle de la table (figure 9).

ATTENTION: veillez à ne pas dépasser la longueur du cordon suffisante pour permettre à la pince de se désolidariser automatiquement de l'outil électrique en cas de pivotement de la platine.

MONTAGE DE LA SCIE CIRCULAIRE MANUELLE

Avertissement : avant le premier montage de la scie circulaire manuelle et le réglage du parallélisme de la lame de scie, il est d'abord nécessaire de monter le rail de guidage sur la table.

Montage du rail de guidage: positionnez d'abord les supports en plastique croit et gauche dans les trous prevus a cet effet dans le profilé en aluminium. Placez le rail de guidage parallèlement à la rainure du plateau de travail sur la table et insérrez les deux serre-joints métalliques dans le profilé du rail. Déplacer maintainant les deux serre-joints jusqu'àux supports en plastique et lesmettre en contact. Le rail de guidage est alors placé dans l'alignement exact. Bloquez ensuite les deux serre-joints (figure 10.1 et figure 10.2).

Retrait de la platine pour machines : Comme illustré sur la figure, soulevez légerement le guide parallele régiable au niveau de la découvert pour le déverrouiller (figure 11.1). Tirez ensuite sur le guide dans le sens de la flèche (figure 11.2). Retirez le guide (figure 11.3).

ATTENTION : le guide parallele régliable pour le sciage avec scie circulaire de table doit toujours être retire avant d'enlever la platine !

Soulevez la platine au niveau de la poignée encastree (figure 11.4). En boulevant, la platine se désolidarise des quatre supports et peut être retiree a deux mains (figure 11.5). Remettez le guide en place (figure 11.6).

Installation de la platine pour machines sur le rail de guidage : comme illustré sur la figure, placez la platine par le haut dans le guide du rail de guidage (figure 12).

Scies circulaires manuelles utilisables : consultez les dimensions maximaes pour les scies circulaires manuelles utilisables (figure 13). Utilisez uniquement des scies circulaires manuelles avec couteau divisur d'un diametre de lame de 200mm maximum et d'une profondeur de coupe jusqu'à 70~mm

Montage et alignment de la scie circulaire manuelle

Desserrez le blocage de la profondeur de coupe de la scie circulaire manuelle et écarts ce capot de protection. Placez à présent la scie circulaire dans la platine. Réglez la profondeur de coupe avec suffisamment de marge dans la rainure du plan de travail et resserrez le blocage de la profondeur de coupe. Alignez à partir la lame de la scie circulaire parallètement contre la levre en caoutchouc du rail de guidage (figure 14.1). Montez maintainant les six butées laterales de sorte que celles-ci soient toutes complètement en contact avec la semelle de la machine. Les deux butées à l'arrière dans le sens longitudinal servent de butées de stop pour la scie circulaire dans le sens du sciage pour garantir la stabilité de la scie lors de la découpe (figure 14.2). Ensuite, montez les quatre brides de serrage (figure 14.3). Retirez la scie circulaire montée avec la platine et placez-les sur la table comme illustré (figure 14.4). Vérifiez maintainant, avec la profondeur de coupe maximum, l'écart entre la dent la plus avancée de la lame de la scie circulaire et le bord avant du guide parallele régable (figure 14.5).

ATTENTION: cet écart doit être inférieur à 20 mm. La scie circulaire doit le cas échéant être réajustée en sens longitudinal et les deux butées de stop régles une nouvelle fois.

Placez mantenat la platine aca la scie circulaire comme ilustré sur la table et retrez le guide parallele reglable (figure 14.6). Placez la platine sur les supports avant. Ensuite, la saisir d'une main au niveau de la poignee encastrée et la placer sur le plateau de la table (figure 14.7). Enclenchez la platine (figure 14.8). Remettez ensuite le guide en place (figure 14.9).

ATTENTION : verifiez que la lame de la scie circulaire est montee paralllement a l'ouverture du guide parallle reglable. Le cas echeant, la scie circulaire doit etre realignee (figure 14.2 et figure 14.3).

Utilisation de scies circulaires manuelles avec semelle large

Si la cote entre le centre de la lame de scie et le rebord extérieur de la semelle de la scie est supérieure à 128 mm, il est nécessaire d'utiliser les deux butées laterales longues lors du montage. Les deux butées laterales du « détail F » servent en même temps de butées de stop pour la scie circulaire (figure 14.10). Utilisez uniquement des scies circulaires manuelles dont les dimensions de la semelle sont comprises dans les dimensions maximales mentionnées (figure 13).

Raccordement à l'alimentation électrique : branche la fiche de la scie circulaire manuelle à l'interrupteur de sécurité et branche une rallonge allant de l'interrupteur de sécurité à la prise de courant (figure 15.1). Rallonge non incluse.

ATTENTION : avant de mettre la machine en marche pour la première fois, appuyez sur le disjoncteur thermique ! ÀpRES une coupure de courant due à une surtension, appuyez sur le disjoncteur thermique au bout de 5 à 10 minutes. Ensuite, vous pouvez actionner l'interrupteur MARCHE/ON (figure 15.2).

Appuyez sur le bouton rouge (ARRÉT) de l'interrupteur de sécurité. Ensuite, montez la pince d'enclement sur la scie circulaire manuelle (figure 15.3). Appuyez maintainant sur le bouton vert (MARCHE) et vérifie que la lame de la scie tourne correctement dans le guide parallele régable (figure 15.4). Ensuite, appuyez de nouveau sur le bouton rouge (ARRÉT).

ATTENTION : débranchez systématiquement la prise secteur lorsque vous n'utilisez pas l'établi et lorsque vous le pliez.

Le MASTER cut 2500 est maintainant pré à l'emploi.

SCIAGE STATIONNAIRE AVEC LA SCIE CIRCULAIRE MANUELLE

ATTENTION : travailliez toujours avec un capot de protection et utilisez l'aspiration de poussiere du capot de protection.

Sciage avec la butée d'angle

Poussez la butée d'angle dans le guide (figure 16.1). Assurez-vous que l'extrémité noire de la butée passée aussi presque que possible sous le capot de protection afin de garantir le soulevvement du capot (figure 16.2). Reculez maintainant la butée angulaire et mettez la pièce en contact de la butée angulaire. Allumez la scie circulaire manuelle au niveau de l'interrupteur de sécurité. comme illustré sur la figure, poussez la pièce au niveau de la butée d'angle dans le sens de la flèche vers la lame de la scie circulaire (figure 16.3), jusqu'à ce que la pièce soit complètement sciée. Ensuite, éteignez la scie circulaire en appuyant sur l'interrupteur de sécurité.

ATTENTION : assurez-vous de tousjours maintainir vos deux mains suffisamment eloignees de la lame de la scie circulaire (risque de blessure).

Le positionnement actuel de la butée d'angle permet de scier des pieces d'une hauteur minimale de 15 mm à une hauteur maximale de 60 mm. Si la hauteur des pieces est inférieure à 15 mm, il est nécessaire de repositionner le guide de la butée d'angle (figures 16.4 à 16.7). La butée angulaire vous permit de scier des pieces à usiner dans un angle compris entre 0 et 65^ Pour cela, desserrez la vis à poignee, reglez l'angle que vous souhaitez obtenir et resserrez la vis à poignee (figure 16.8). Ensuite, sciez comme indiqué sur les figures 16.1 à 16.3.

Sciage avec la butée parallele

Montez la butée parallele d'abord sans la serrer comme indiqué sur la figure. Insérez la butée parallele dans le guide de la table avec les leviers excentriques desserrés. Aligné le parallélisme de la butée parallele en vous aidant du vernier sur le profile de guidage. Rabattre les deux leviers excentriques et serrez les vis de fixation. Assurez-vous que la butée parallele est alignée parallèment à la lame de scie (figure 17.1). Monter ensuite le guide de la butée d'angle sur la butée parallele pour éviter le rejet de la piece pendant la découpe. Utilissez pour ce faire les pieces de fixation représentées de la butée d'angle. Montez pour ce faire les deux vis avec les deux rondelles et les quatre écrous carrés sans les serrer sur la butée parallele (figure 17.2). Insérez ensuite le guide comme illustré dans les quatre écrous carrés sur la butée parallele. L'extremité du guide doit être insérée au maximum jusqu'à l'extremité de la lame de scie (figure 17.3). Serrez les deux vis. Desserrez les deux leviers excentriques, réglez la largeur de coupe souhaitée et voirlez impérativement à ce que la butée parallele soit bien alignée parallèlement à la lame de scie. Rabattre ensuite les deux leviers excentriques. Allumez maintainant a scie circulaire manuelle au niveau de l'interrupteur de sécurité. Comme illustré sur la figure, poussez la piece dans le sens de la flèche vers la lame de la scie circulaire (figure 17.4) jusqu'à ce que la piece soit complètement sciee. Ensuite, éteignez la scie circulaire en appuyant sur l'interrupteur de sécurité. Pour des pieces à usiner de faible largeur, il est imperatif d'utiliser le guide d'onglet fourni (figure 17.5). La butée parallele peut également être montée à gauche de la lame de scie. Il faut pour ce faire décaler le guide d'une rangée de trou (figure 17.6). Les étapes de montage nécessaires sont illustrées aux figures 17.1 à 17.3.

Coupes en biais verticales

Pour les coupes en biais verticales, la scie circulaire manuelle doit être réalisée. Retirez d'abord le guide parallele régliable (figure 18.1). Soulevez ensuite la platine au niveau de la poignée encastree (figure 18.2). Retirez à présent la platine (figure 18.3). Retirez le capot de protection suspendu de la scie circulaire manuelle et replacez le guide parallele régliable en butée (figure 18.4). Placez la platine montée sur la table comme illustré (figure 18.5). Desserrez les quatre brides de serrage et les quatre butées laterales. Réglez l'angle de coupe en biais souhaité sur la scie circulaire manuelle. Déplacez la semelle parallèlement aux deux butées de stop restantes dans le sens de la flèche (figure 18.6). Vérifiez impératifement que la lame de la scie tourne correctement dans le guide parallele régliable. Ensuite, fixez les quatre butées laterales et les quatre brides de serrage (figure 18.7). Placez maintainant la platine avec la scie circulaire comme illustré sur la table et retirez le guide parallele régliable. Placez la platine sur les supports avant. Ensuite, saisir d'une main au niveau de la poignée encastree et la placer sur le plateau de la table. Enclenchez la platine et remettez ensuite le guide en place (figures 14.6 à 14.9). La table est désormais prete pour la coupe en biais verticale (figure 18.8). Si nécessaire, le capot de protection peut être décalé latéralement en agissant sur la vis de réglage, de manière à ce que la lame de scie puisse tournier librement et à distance suffisante sous le capot (figure 18.9).

SCIAGE AVEC LE RAIL DE GUIDAGE

Le premier montage de la scie circulaire manuelle (fig. 14.1 à 14.8) a été exactement ajusté sur les travaux avec le rail de guidage. Maintenant, posez sur l'établi la plaque machine avec la scie circulaire montée dessus puis remplacez le passe-lames de sciage stationnaire contre la passer-lames servant à scier avec le rail de guidage (fig. 19.1). Posez la piece sur le plan de travail. Utilisez toujours si possible la butée d'angle pour le rail de guidage (voir la rubrique Coupe en angle). Ensuite, montez le rail de guidage avec les deux supports et les deux serre-joints (fig. 19.2). Serrez les deux serre-joint suffisamment pour que la piece ne puisse pas se déplacer pendant le sciage. Posez sur le guidage que comporte le rail la plaque machine avec la scie circulaire montée dessus. Maintenant, reglez la profondeur de coupe de la scie circulaire de sorte que la lame de scie ne dépasse, en bas de la piece, que de 4 mm maximum.

ATTENTION : Lorsque you sciez des pieces etroites, il faut soutenir le rail de guidage sur toute la largeur de l'établi avec des pieces de la même hauteur afin que le rail ne guidage ne bascule pas avec la plaque machine.

ATTENTION : Il faut brancher la fiche male de la scie circulaire dans une prise de secteur ; n'utilise jamais l'interrupteur de sécurité et la bride de maintain enclenché pour scier avec le rail de guidage.

Allumez la scie circulaire et guidez-la toujours parallèlement au rail de guidage (fig. 19.3). Àpès avoir acheve la coupe, éteignez la scie circulaire electroportative.

Coupes en angle : à cette fin, introduisez le support en plastique de la butée d'angle dans un trou menaged dans le plan de travail. Utilisez toujours le trou situé le plus pres de l'arête de coupe du rail de guidage. Poussez le guidage de butée, monté non serré, dans la gorge du plan de travail, jusqu'à contre la butée d'angle. Maintenant, bridez la gorge du guide butée dans le profilé de la butée d'angle. Alignez la piece, avec la butée d'angle, sur le rail de guidage. Ensuite serrez fermement la vis à poignée du guide butée (fig. 19.4).

Coupe en série : Pour les coupes en série, montez le curseur supplémentaire. Introduisez le curseur dans la rainure de la butée d'angle puis tournez la butée métallique jusqu'à sur le plan de travail. Posez la piece de la longueur voulue contre la butée d'angle. Ensuite, poussez le curseur jusqu'à contre l'extrémité de la piece et vissez la vis poignée à fond (fig. 19.5).

SCIAGE AVEC LA SCIE SAUTEUSE

Mettez le guide parallèle régliable pour scies sauteuses en place dans la platine (figure 20.1). Alignez la scie sauteuse sur la platine pour machines de telle façon que la lame de la scie se déplace au milieu de l'ouverture de la scie. Montez la scie sauteuse comme illustré (figure 20.2 et figure 20.3). Insérer la scie sauteuse montée avec la platine sur la table et l'enclenger dans les quatre supports. Insérez la pince d'enclenchement sur l'interrupteur de la scie sauteuse et branchez la fiche de l'appareil à l'interrupteur de sécurité. La table est désormais prete pour le sciage avec scie sauteuse (figure 20.4).

MONTAGE D'UNE SCIE A ONGLET

Les vis de fixation fournies avec l'établi vous permettent d'y monter une scie à onglet. Centrez la scie à onglet sur l'établi avec les alésages de montage placés au-dessus des orifices longs du plateau.

Fixez la scie à onglet. Pour ce faire, inserez les vis et les petites rondelles par le dessus par les alésages de montage et les plateaux.
Depuis le bas, vissez les écrous avec les grandes rondelles (figure 21).

ATTENTION: la scie à onglet doit être fixée à la table par au moins deux vis de fixation, quatre rondelles et deux écrous. La scie à onglet ne doit pas être utilisée si les orifices de montage de votre scie ne correspondant pas aux trous oblongs du plateau de la table.

RéGLAGE DE LA PLATINE POUR MACHINES

La hauteur de la platine pour machines dans la plaque de travail a ete reglee en usine de telle maniere que la piac e u siner puisse glisser sur la zone de la plaque de travail et de la platine pour machines. En cas de besoin, la platine pour machines peut etre reglee en hauteur. Pour ce faire, desserrez les cinq contre-ecrous. Ensuite, alignez la platine pour machines avec les cinq vis de reglage a la meme hauteur que la plaque de travail et serrez de nouveau les contre-ecrous (figure 22). Avant tout travail avec la table, verifie que les cinq contre-ecrous sont always biens serrés.

ACCESSIRE SPECIAL POUR LE MASTER cut 2500

DEUX COUTEAUX DIVISEURS SUPPLEMENTAIRES, RÉFERENCE 6916000 ET 6917000 POUR UNE UTILISATION DES SCIES CIRCULAIRES MANUELLES SANS COUTEAU DIVISEUR

ATTENTION : l'accessoire spécial décrit ici doit être utilisé uniquement avec le MASTER cut 2500.

AVERTISSEMENT: le fonctionnement et la manipulation de cet accessoire spécial sont décrits ci-dessous et illustrés à partir de la page 21.

UTILISATION CONFORME AUX SPECIFICATIONS

Les deux couteaux diviseurs permettent d'utiliser une scie circulaire manuelle ne disposant pas de couteau divisur.

Le couteau diviseur 6916000 est autorisé pour l'utilisation de scies circulaires manuelles avec des lames de scie d'un diamètre maximal de 160mm et une largeur de coupe entre 2,4mm et 2,8mm .

Le couteau diviseur 6917000 est autorisé pour l'utilisation de scies circulaires manuelles avec des lames de scie d'un diamètre maximal de 200mm , une largeur de coupe entre 2,4mm et 2,8mm et permet une profondeur maximale de coupe de 66mm .

ATTENTION : avant d'utiliser l'accessoire spécial, il convient absolument de respecter les consignes de sécurité generales, les consignes de sécurité pour les scies circulaires manuelles et les instructions d'utilisation originales des scies circulaires manuelles sans couteau divisur !

COUTEAUX DIVISEURS, RÉFERENCE 6916000 ET 6917000

Le couteau diviseur reference 6916000 comprend les éléments suivants: 1x couteau diviseur (pour un diamètre maximal de lame de scie circulaire de 160~mm ), 1x logement pour couteau diviseur (version longue), 1x gabarit de réglage (figure A). Le couteau diviseur reference 6917000 comprend les éléments suivants: 1x couteau diviseur (pour un diamètre maximal de lame de scie circulaire de 200~mm ), 1x logement pour couteau diviseur (version courte), 1x gabarit de réglage (figure B).

ATTENTION : la section qui suit decrit le montage et le fonctionnement du couteau divisur de reference 6916000 pour scies circulaires manuelles avec un diametre de lame de scie circulaire de 160~mm . Le montage et le fonctionnement est identique pour le couteau divisur de reference 6917000 pour scies circulaires manuelles avec un diametre de lame de scie circulaire de 200mm maxi. Avec ce couteau divisur, il est également toutefois possible d'usiner des pieces d'une hauteur maximale de 50~mm

MONTAGE DE LA SCIE CIRCULAIRE MANUELLE SANS COUTEAU DIVISEUR

ATTENTION : avant le premier montage de la scie circulaire manuelle et le réglage du parallélisme de la lame de scie, il est nécessaire d'aligner et de monter la scie avec la platine sur le rail de guidage.

AVERTISSEMENT : lisez et observer les consignes de travail du present mode d'emploi en ce qui concerne le montage du rail de guidage et le retrait / mise en place de la platine pour machines.

Montage et alignment de la scie circulaire manuelle

Desserrez le blocage de la profondeur de coupe de la scie circulaire manuelle et écarts ce capot de protection. Placez à présent la scie circulaire dans la platine. Réglez la profondeur de coupe avec suffisamment de marge dans la rainure du plan de travail et resserrez le blocage de la profondeur de coupe. Alignez à partir la lame de la scie circulaire paralllement contre la levre en caoutchouc du rail de guidage (figure C.1). Montez maintainant les six butées laterales de sorte que celles-ci soient toutes complètement en contact avec la semelle de la machine. Les deux butées à l'arrière dans le sens longitudinal servent de butées de stop pour la scie circulaire dans le sens du sciage pour garantir la stabilité de la scie lors de la découpe (figure C.2). Ensuite, montez les quatre brides de serrage (figure C.3). Retirez la scie circulaire montée avec la platine et placez-la comme illustré sur la table (figure C.4). Vérifiez maintainant, avec la profondeur de coupe maximum, l'écart entre la dent la plus avancée de la lame de la scie circulaire et le bord avant du guide parallele régable (figure C.5).

ATTENTION: cet écart doit être inférieur à 20 mm. La scie circulaire doit le cas échéant être réajustée en sens longitudinal et les deux butées de stop régles une nouvelle fois.

AVERTISSEMENT : si la cote entre le centre de la lame de scie et le rebord extérieur de la semelle de la scie est supérieure à 128 mm, il est nécessaire d'utiliser les deux butées laterales longues lors du montage. Lisez et observez les consignes de travail duprésent mode d'emploi en ce qui concerne le montage de semelles plus larges sur les scies circulaires manuelles.

MONTAGE DU COUTEAU DIVISEUR

Placez la scie circulaire montée sur la table comme illustré (figure D.1). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez ces pieces assemblées comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible (figure D.2). Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation (figure D.3). Assurez-vous que le couteau diviseur est tourné jusqu'en butée dans la platine pour machines (= alignement vertical). Serrez la vis de fixation (figure D.4).

ALIGNEMENT DE LA SCIE CIRCULAIRE MANUELLE

Placez la scie circulaire montée sur la table comme illustré.

ATTENTION : vérifie à partir que la lame de la scie circulaire est centree par rapport au couteau divisur et alignee paralllement a la fente de sciage.

Le cote avant de la scie circulaire manuelle avec le repere 0 de la semelle de la scie circulaire manuelle et les deux lignes auxiliaires de reperege de la platine pour machines doivent etre alignes. Le cote ariere de la scie circulaire manuelle doit etre aligned avec la lame de la scie circulaire et le couteau diviseur (figure D.5).

ATTENTION: si la lame de la scie circulaire n'est pas centree par rapport au couteau divisur, il est necessaire d'ajuster de nouveau la scie circulaire manuelle lateralement.

ATTENTION : pour pouvoirmettre en place la platine dans la table, il est nécessaire de démonter le couteau divisur avec le boulon et la vis de fixation.

Desserrez la vis de fixation et retirez le couteau divisur par le haut. Retirez ensuite le boulon de fixation avec la vis de fixation (figure D.6).

Réglez la distance de sécurité entre le couteau diviseur et la lame de la scie circulaire avec un gabarit de réglage.

Placez maintainant la platine avec la scie circulaire comme ilustré sur la table et retrez le guide parallle réglable (figure E.1). Placez la platine sur les supports avant. Ensuite, la saisir d'une main au niveau de la poignée encastrée et la placer sur le plateau de la table (figure E.2). Enclenchez la platine (figure E.3). Remettez ensuite le guide en place (figure E.4). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez cette liaison comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible (figure E.5). Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation (figure E.6). Assurez-vous que le couteau diviseur est tourné jusqu'en butée dans la platine pour machines (= alignment vertical). Bloquez la vis de fixation (figure E.7). Montez les pieces détaches représentées sur la figure dans le couteau divisur (figure E.8). Serrez la vis et l'écrou moité que vous avez montés sur le couteau divisur, montez sans serrer la vis et l'écrou moité situés dans la partie avant du boitier (figure E.9). Desserrez à présent la vis de fixation du boulon de fixation (figure E.10). Poussez le couteau divisur verticalement vers la lame de la scie circulaire (figure E.11). Poussez vers le bas le couteau divisur jusqu'à ce qu'au moins une dent de la lame de la scie circulaire touche le boitier du gabarit de réglage. Serrez ensuite l'écrou moité avant (figure E.12).

Une fois la vis à six pans creux serrée, la distance de sécurité d'un maximum de 5 mm entre la lame de la scie circulaire et le couteau diviseur est reglee (figure E.13). Devisez ensuite le gabarit de reglage du couteau diviseur (figure E.14).

ATTENTION : verifiez de nouveau que la lame de la scie circulaire est centriere par rapport au couteau diviseur (figure E.14) et que la distance de sécurité de max. 5 mm entre la lame de la scie circulaire et le couteau diviseur est respectee (figure E.12) ; si ce n'est pas le cas, ajustez de nouveau la scie circulaire manuelle.

ATTENTION : avant chaque travail, vérifie que le couteau diviseur et les pieces de fixation sont toujours bien serrés !

La table est désormais prete pour le sciage stationnaire. Lizez a ce sujet les consignes de travail concernant le sciage stationnaire avec une scie circulaire manuelle.

Ajustement de la profondeur de coupe

En cas de changement de la profondeur de coupe de la scie circulaire manuelle, il convient d'ajuster aussi la hauteur du couteau diviseur pour garantir la distance de sécurité maximale de 5 mm par rapport à la lame de la scie circulaire. Desserrez tout d'abord le couteau diviseur au moyen de la clé Allen. Réglez maintainant la profondeur de coupe souhaitée de la scie circulaire manuelle. Serrez ensuite le blocage de la profondeur de coupe. Montez et positionnez le gabarit de réglage avec le couteau diviseur tel que décrit sur les figures E.5 à E.14.

Coupe en biais verticales

Pour les coupes en biais verticales, les scies circulaires manuelles doivent etre de nouveau alignees lateralement. Reglez l'angle de coupe en biais souhaite sur la scie circulaire manuelle. Retirez le capot de protection suspendu de la scie circulaire manuelle et placez la machine au milieu de la fente de sciage de la platine. Desserrez le blocage de la profondeur de coupe de la scie circulaire manuelle et reglez la profondeur de coupe au maximum. Serrez le blocage de la profondeur de coupe (figure F.1).

ATTENTION : alignez la lame de scie circulaire paralllement à la fente de sciage. vérifie maintainant l'écart entre la dent la plus avancée de la lame de la scie circulaire et le bord avant de la fente de sciage. cet écart doit être inférieur à 20 mm (figure F.2).

Montez maintainant les six butées laterales de sorte que celles-ci soient toutes complètement en contact avec la semelle de la machine. Les deux butées à l'arrière dans le sens longitudinal servent de butées de stop pour la scie circulaire dans le sens du sciage pour garantir la stabilité de la scie lors de la découvert. Ensuite, montez les quatre brides de serrage (figure F.3).

AVERTISSEMENT: si la cote entre le centre de la lame de scie et le rebord extérieur de la semelle de la scie est supérieure à 128 mm, il est nécessaire d'utiliser les deux butées laterales longues lors du montage. Lizez et observez les consignes de travail duprésent mode d'emploi en ce qui concerne le montage de semelles plus larges sur les scies circulaires manuelles.

MONTAGE DU COUTEAU DIVISEUR

Placez la scie circulaire montée sur la table comme illustré (figure F.4). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez cette liaison comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible (figure F.5). Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation (figure F.6). Tournez le couteau diviseur jusqu'à ce que celui-ci se trouve exactement au milieu par rapport à la lame de la scie circulaire. Bloquez la vis de fixation (figure F.7).

ATTENTION: si la lame de la scie circulaire n'est pas centree par rapport au couteau divisur, il est necessaire d'ajuster de nouveau la scie circulaire manuelle lateralement.

ATTENTION : pour pouvoirmettre en place la platine dans la table, il est nécessaire de démonter le couteau divisur avec le boulon et la vis de fixation.

Desserrez la vis de fixation et retirez le couteau divisur par le haut. Retirez ensuite le boulon de fixation avec la vis de fixation (figure F.8).

Réglez la distance de sécurité entre le couteau divisur et la lame de la scie circulaire avec un gabarit de réglage.

Placez maintainant la platine avec la scie circulaire comme illustré sur la table et retirez le guide parallele régiable (figure F.9). Placez la platine sur les supports avant. Ensuite, la saisir d'une main au niveau de la poignée encastrée et la placer sur le plateau de la table (figure F.10). Enclenchez la platine (figure F.11). Remettez ensuite le guide en place (figure F.12). Montez le boulon de fixation avec la vis de fixation sans les serrer. Insérez cette liaison comme illustré dans la platine jusqu'à ce que la rainure destinée au couteau diviseur soit visible. Insérez le couteau diviseur par le haut env. 2 cm dans la rainure du boulon de fixation. Tournez le couteau diviseur jusqu'à ce que celui-ci se trouve exactement au milieu par rapport à la lame de la scie circulaire. Bloquez la vis de fixation (figure F.13). Montez les pièces détachées représentées sur la figure dans le couteau diviseur (figure F.14). Serrez la vis et l'écrou moité qui sont liés au couteau diviseur, montez sans serrer la vis et l'écrou moité situés dans la partie avant du boîtier (figure F.15). Desserrez à présent la vis de fixation du boulon de fixation (figure F.16). Poussez le couteau diviseur verticalément vers la lame de la scie circulaire (figure F.17). Poussez vers le bas le couteau diviseur jusqu'à ce qu'au moins une dent de la lame de la scie circulaire touche le boîtier du gabarit de réglage. Serrez ensuite l'écrou moité avant (figure F.18). Une fois la vis à six pans creux serrée, la distance de sécurité d'un maximum de 5 mm entre la lame de la scie circulaire et le couteau diviseur est régèle (figure F.19). Dévissez ensuite le gabarit de réglage du couteau diviseur.

ATTENTION : verifiez de nouveau que la lame de la scie circulaire est centree par rapport au couteau divisur et que la distance de securite de max. 5 mm entre la lame de la scie circulaire et le couteau divisur est respectee ; si ce n'est pas le cas, ajustez de nouveau la scie circulaire manuelle (figure F.20).

ATTENTION : avant chaque travail, vérifie que le couteau divisur et les pieces de fixation sont toujours bien serrés !

La table est désormais prete pour le sciage stationnaire. Lisez à ce sujet les consignes de travail concernant le sciage stationnaire avec une scie circulaire manuelle.

Garantie

Ami bricoleur,

you vexd dacheter un prodit wolfcraft de haute qualite qui you aportera beaucoup de satisfactions lors de vos travaux de bricolage. Les produits wolfcraft possedent un haut standard technologique et passent avant l'expedition aux revendeurs, par des phases intensives de test et de devellopment. Pendant la fabrication en série, des contrôles permanents et des test reguliers assurent le maintien du haut standard de qualite. Les devellopements techniques solides et les contrôles fiables de qualite you donnant la garantie que you avez fait un bon achat.

Nous consentons sur le produit wolfcraft® acheté une garantie de 10 ans courant depuis la date d'achat, à condition que vous ne l'utilisiez qu'à des fins de bricolage dans votre foyer. Ne sont couverts par la garantie que les dégats subis par l'appareil lui-même, et seulement ceux imputables à un vice de matière et de fabrication. Ne sont pas couverts par la garantie les vices et dégats imputables à une utilisation inexplerte ou à une maintenance insuffisante. Ne sont pas non plus couverts par la garantie les phénomènes d'usure habituels et l'usure habituelle à l'utilisation ainsi que les vices et dégats dont le client avait connaissance au moment de conclude le contrat.

Il n'est possible de faire valor les recours en garantie que sur presentation de la facture/de la preuve d'achat. La garantie consentie par wolfcraft ne restreint pas vos droits légaux en tant que consommateur (droits à mise en conformité, résiliation ou minoration, dommages et intérêts ou remboursement de la dépense).

Déclaration de conformité suivant la Directive Machines CE 2006/42/CE, annexe II A

La Sté wolfcraft GmbH, sise à D-56746 Kempenich, Wolff Str. 1, déclare par la présente que ce produit (MASTER cut 2500) est conforme à la directive machines 2006/42/CE.

TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nurnberg. BM: 60087567 0001

Appareil conforme également aux normes suivantes : DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Mandataires designé pour signer la déclaration de conformité et étabir les documents techniques.

(Direction commerciale; wolfcraft GmbH)

INTRODUICION

Teléfax 00 33 (0) 1 48 12 15 40

[e-mail]

B 10

Tel.: [phone]

Fax: [phone]

[e-mail]

CH

Modifications réservées
