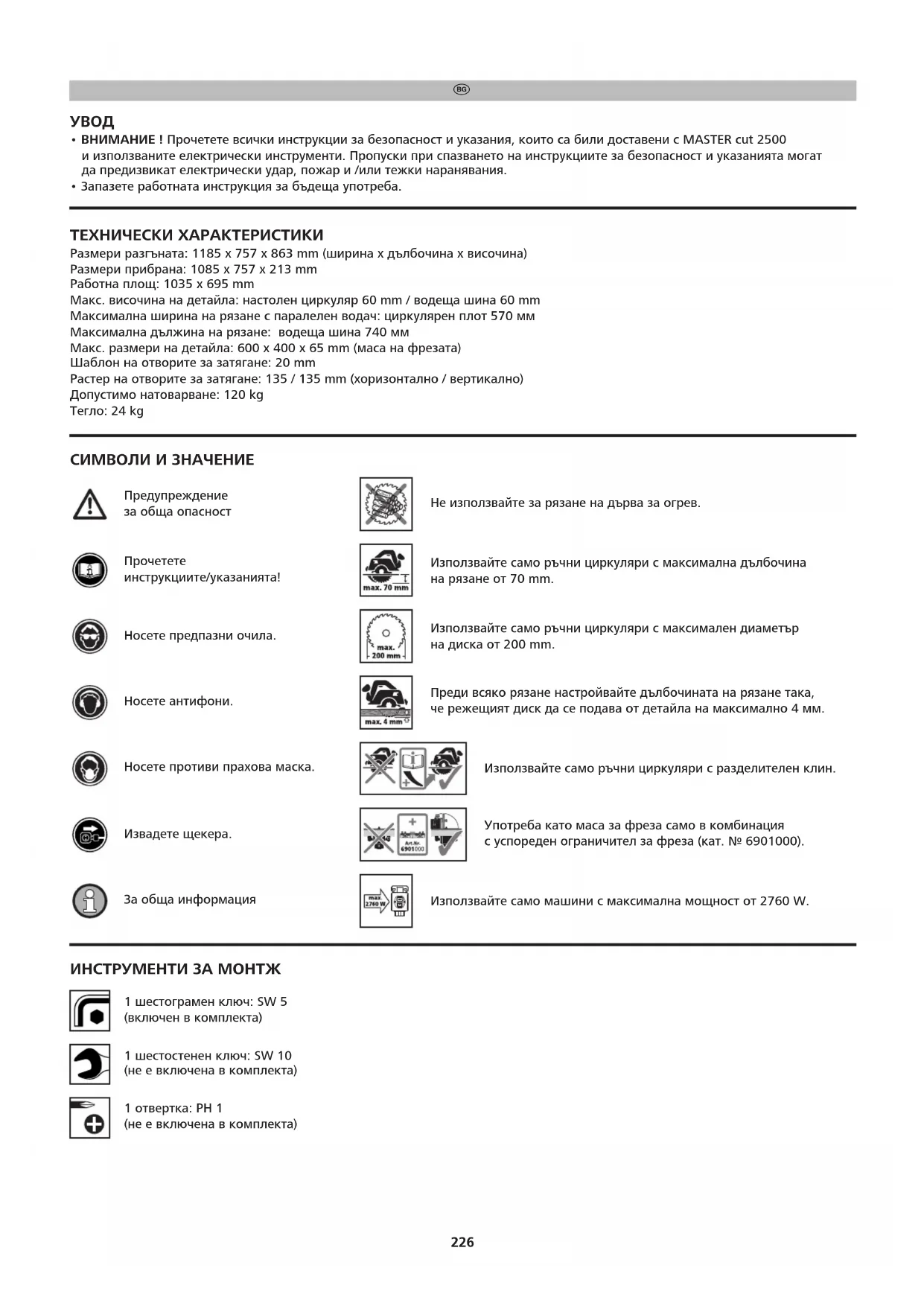

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 6902506 WOLFCRAFT

• ВНИМАНИЕ ! Прочетете всички инструкции за безопасност и указания, които са били доставени с MASTER cut 2500 и използваните електрически инструменти. Пропуски при спазването на инструкциите за безопасност и указанията могат да предизвикат електрически удар, пожар и /или тежки наранявания.

• Запазете работната инструкция за бъдеща употреба. ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ Размери разгъната: 1185 x 757 x 863 mm (ширина x дълбочина x височина) Размери прибрана: 1085 x 757 x 213 mm Работна площ: 1035 x 695 mm Макс. височина на детайла: настолен циркуляр 60 mm / водеща шина 60 mm Максимална ширина на рязане с паралелен водач: циркулярен плот 570 мм Максимална дължина на рязане: водеща шина 740 мм Макс. размери на детайла: 600 x 400 x 65 mm (маса на фрезата) Шаблон на отворите за затягане: 20 mm Растер на отворите за затягане: 135 / 135 mm (хоризонтално / вертикално) Допустимо натоварване: 120 kg Тегло: 24 kg

СИМВОЛИ И ЗНАЧЕНИЕ Не използвайте за рязане на дърва за огрев. Използвайте само ръчни циркуляри с максимална дълбочина на рязане от 70 mm. Използвайте само ръчни циркуляри с максимален диаметър на диска от 200 mm. Преди всяко рязане настройвайте дълбочината на рязане така, че режещият диск да се подава от детайла на максимално 4 мм. Използвайте само машини с максимална мощност от 2760 W. Използвайте само ръчни циркуляри с разделителен клин. Употреба като маса за фреза само в комбинация с успореден ограничител за фреза (кат. № 6901000). Предупреждение за обща опасност

инструкциите/указанията! Носете предпазни очила. Носете антифони. Извадете щекера. За обща информация Носете противи прахова маска.

• Монтаж върху машинния плот на ръчен циркуляр с нож за разклинване с максимален диаметър на режещия диск 200 mm и максимална дълбочина на рязане 70 mm. Използвайте само циркуляри, чиято опорна плоча не превишава посочените максимални размери (вж. фиг. 13). Трябва да се използва съответният разделител. По този начин ще се получи стационарен

• Употреба като маса за ръчен циркуляр без клин за разцепване. Само в комбинация с клин за разцепване като отделна принадлежност кат. № 6916000 с максимален диаметър на режещия диск 160 mm и минимална ширина на рязане 2,4 mm.

• Употреба като маса за ръчен циркуляр без клин за разцепване. Само в комбинация с клин за разцепване като отделна принадлежност кат. № 6917000 с максимални диаметри на режещия диск от 161 mm до макс. 200 mm, минимална ширина на рязане 2,4 mm и максимална дълбочина на рязане до 66 mm.

• Употреба като водим ръчен циркуляр върху водещата шина за обработка на големи предмети като врати, работни плочи и т.н. При това машинният плот с водещата шина с разделител служи като водеща шейна за водещата шина.

• Употреба като маса за вертикален трион. Трябва да се използва съответният разделител за прободни триони и оберфрези.

• Монтаж на ъглов циркуляр. Ъгловият циркуляр трябва да се монтира сигурно в предвидените продълговати отвори с включените в комплекта крепежни елементи.

• Употреба като маса за фреза само в комбинация с успореден ограничител за фреза кат. № 6901000 и за оберфрези с 230 V и максимум 1800 W. Не използвайте фрезери с диаметър от повече от 27 mm! Фрезовата машина не трябва да се използва в комбинация с водещата шина. Трябва да се използва разделителят за оберфрези и прободни триони с подложните пръстени.

• Употреба като работна маса за обработка на детайли (напр. пробиване, шлайфане и др.). С помощта на едноръчните стяги wolfcraft (Кат. № 3036000) детайлите могат да се фиксират сигурно с помощта на отворите за затягане на работния плот.

• Трябва да се спазват данните на производителя и указанията за безопасност за използваните машини, както и указанията за безопасност за работната маса.

• При изхвърляне на MASTER cut 2500 спазвайте местните разпоредби за изхвърляне на отпадъци. Потребителят носи отговорност за щети и злополуки, възникнали вследствие на употреба не по предназначение.

• Поддръжайте Вашата работна област чиста и добре осветена. Безпорядъкът или неосветените работни области могат да предизвикат злополуки.

• Не използвайте електрическия инструмент във взривоопасна среда, при наличие на запалими течности, газове или прахообразни материали. Електрическите инструменти отделят искри, които могат да възпламенят прахообразни материали или пари.

• Дръжте деца или странични лица далече от електрическия инструмент по време на работа. Отклоняването на вниманието може да доведе до загуба на контрол върху електрическия инструмент.

• Щепселът на зарядното устройство на електрическия инструмент трябва да съответства на контакта. В никакъв случай не променяйте конструкцията на щепсела. Когато работите със заземени (занулени) електрически инструменти не използвайте адаптери за щепсела. Използването на оригинални щепсели и подходящи контакти намалява риска от токов удар.

• Предпазвайте електрическия инструмент от дъжд и влага. Проникването на вода в електрическия инструмент повишава опасността от токов удар

• Когато работите с електрически инструмент на открито, използвайте само удължителни кабели, които са предназначени и за работа на открито. Използването на удължителен кабел, предназначен за работа на открито, намалява риска от токов удар.

• Когато използването на електрическия инструмент във влажна среда не може да бъде предотвратено, използвайте защитен прекъсвач срещу утечен ток. Използването на защитен прекъсвач срещу утечен ток намалява риска от токов удар.

• Бъдете внимателни, внимавайте какво правите, подхождайте с разум към работата с електрическия инструмент. Не използвайте електрически инструмент, когато сте уморени или се намирате под въздействието на упойващи средства, алкохол или медикаменти. Един момент на невнимание при използването на електрическия инструмент може да доведе до сериозни наранявания.

• Носете подходящи лични предпазни средства: антифони, предпазни очила, противо прахова маска при работи, при които се образува прах, защитни ръкавици при обработка на груби повърхности и при смяна на инструменти.

• Отстранете инструментите за настройка или гаечни ключове преди да включите електрическия инструмент. Инструмент или ключ, който се намира във въртяща се част на инструмента, може да предизвика наранявания.

• Носете подходящо облекло. Не носете широко облекло или накити. Дръжте косите си, облеклото и ръкавиците си далече от движещите се части. Свободното облекло, накитите или дългите коси могат да бъдат захванати от движещите

• Винаги използвайте предпазителя с екстрактора за прах.

• Не използвайте електрически инструмент, чийто превключвател е дефектен. Електрически инструмент, който не може да се включва и изключва, е опасен и трябва да бъде ремонтиран.

• Съхранявайте електрическите инструменти, които не използвате, извън достъпа на деца. Не позволявайте на лица да работят с електрическия инструмент, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, когато се ползват от необучени лица.

• Преди започване на работа проверете дали уредите и инструментите работят. Не работете никога с повредени или изхабени инструменти.

• Възлагайте ремонта на своя електрически инструмент само на квалифициран специализиран персонал, като се използват само оригинални резервни части. С това се гарантира, че безопасността на електрическия инструмент ще бъде

• Извадете щекера от контакта /или акумулатора от ел.инструмент, преди да направите настройки или да смените принадлежности. Неволното включване е причина за злополуки.

• Преди да монтирате ел.инструмент сглобете правилно масата на машината. Правилното сглобяване е важно за предотвратяване на падане.

• Закрепете сигурно ел. инструмент на плота на машината, преди да го използвате. Плъзгането на ел.инструмент върху плот на машината може да доведе до загуба на контрол.

• Сложете масата на машината върху равна и хоризонтална повърхност. Ако масата на машината се плъзга или клати, ел.инструмент или детайлът не може да се направлява равномерно.

• Не претоварвайте масата на машината и не я използвайте като стълба или скеле. Претоварването или стоенето върху масата на машината може да доведе до изместване на центъра на тежестта и масата може да се обърне.

• Не обработвайте други материали освен дърво или пластмаси, които лесно се режат. Изключение: Само с прободен трион и подходящи режещи дискове могат да се обработват и лесно поддаващи се на рязане метали. (напр. алуминий).

• Не отстранявайте с ръка отчупени парчета, стружки или подобни части от детайла в близост до движещата се режеща част / нож, диск , фрезер!

• Използваните машини трабва да отговарят на DIN EN 60745-1. Уреди произведени от 1995 г. насам трябва да имат знак СЕ.

• Не режете „на ръка“, т.е. не направлявайте детайла само с ръка, а използвайте паралелен или ъглов ограничител.

• След изключване на задвижването, не спирайте режещите части като ги притискате от страни!

• Използвайте инструментите само по същинското им предназначение.

• Използвайте само безупречни режещи дискове; основното тяло не може да бъде по-дебело, а зъбите да бъдат по-тесни от дебелината на разтварящия клин.

• Проверявайте редовно, дали болтовете са здраво затегнати!

• Не използвайте никога работната си маса непрофесионално или не по предназначение!

• Отстранете всички предмети от работната маса, които не са необходими.

• Не използвайте за рязане на дърва за огрев.

• Не използвайте масата на машината за рязане на объл дървен материал.

• Включването и изключването на използваните ел.инструменти да става само чрез защитния прекъсвач.

• За продължително фиксиране на прекъсвача на уреда в позиция „включено”, използвайте щипка за бутона за включване

• Сменете повредените вложки с продълговат отвор с нови.

• При обработка на тесни детайли използвайте бутащ прът.

• Когато не го използвате, закачете бутащ прът на предвидения за винт.

• Уверете се, че гърбичните лостове за закрепване на краката на масата са затворени.

• Преди пускане се уверете, че ръчният циркуляр, оберфрезата или прободния трион са закрепени върху плота на машината съгласно изискванията и че плотът на машината сигурно е фиксиран в отвора на масата на машината, съотв. е легнал стабилно върху водещата шина.

• Спазвайте максималните размери на детайла (виж техническите характеристики).

• Използвайте различните вложки с продълговат отвор само по съответното им предназначение, както е описано графично на всяка вложка с продълговат отвор.

• Когато не използвате пръчката за избутване, разделителите или ъгловия ограничител, закачете ги на предвидените за целта завинтващи се куки за съхранение.

• Не използвайте машинната маса на открито в дъждовно време или при влага.

• Освен тези специфични указания за безопасност за машината, непременно спазвайте тези указания за използвания ръчен

• Използвайте само ръчни циркуляри с разтварящ клин, макс. 200 mm диаметър на режещия лист и до макс. 70 mm дълбочина на рязане.

• Използвайте само триони в рамките на упоменатите максимални размери на основната плоча (виж фиг. 13).

• Използвайте настолен циркуляр само със защитен капак, който съответства на изискванията .

• ВНИМАНИЕ: Проверете дали режещият диск е монтиран успоредно на отвора във вложката, при необходимост ръчният циркуляр трябва да се центрира отново.

• Подпирайте дълги детайли откъм страната на сваляне, така че, те да лежат хоризонтално; например с опорен ролков статив wolfcraft (арт.Nr. 6119973).

• Избягвайте претоварване на ръчния циркуляр.

• Не използвайте шлифовъчни дискове.

• Използвайте само препоръчани режещи дискове и ги избирайте в зависимост от материала, който трябва да се реже.

• ОПАСНОСТ: Не приближавайте ръцете си към областта на рязане и към режещия диск.

• Не пипайте под детайла. Защитният капак не може да Ви предпази от режещия диск.

• Нагодете дълбочината на рязане към дебелината на детайла. Под детайла трябва да се вижда по-малко от пълната височина на зъбите.

• Бъдете винаги подготвени за това, че при рязане детайлът може да бъде захванат от режещия диск и да бъде изхвърлен срещу обслужващия машината.

• Обратният удар е резултат от неправилно или неподходящо използване на триона. Той може да бъде предотвратен с подходящи предохранителни мерки, както е описано по-долу.

• Дръжте триона здраво с двете ръце и раменете поставете в положение да могат да поемат силите на обратния удар. Стойте винаги в страни от режещия диск, никога не поставяйте тялото си на една линия с режещия диск. При обратен удар циркулярът може да отскочи назад, но обслужващия персонал може да овладее силите на обратния удар с подходящи предохранителни мерки. BDAL 6902_116306902 26.04.17 11:52 Seite 228• Ако режещият диск блокира или Вие прекъснете работа, изключете триона и го дръжте спокойно в материала, докато режещият диск спре да си движи. Никога не опитвайте да отстраните триона от детайла и да го изтеглите назад, докато режещият диск се движи, иначе може да последва обратен удар. Установете и отстранете причината за блокирането на режещия диск.

• Ако искате да пуснете отново триона, който е спрял в детайла, центрирайте триона в процепа на рязане и проверете дали режещите зъби не са се заклинили в детайла. Ако режещият диск е заклинен, той може да се измъкне от детайла или да предизвика обратен удар, когато трионът бъде пуснат отново.

• Подпрете големите плоскости, за да намалите риска от обратен удар от блокирал режещ диск. Големите плоскости могат да се огънат под собственото си тегло. Плоскостите трябва да бъдат подпрени от двете страни, както близо до режещия диск и процепа на рязане, така също и по края.

• Не използвайте тъпи или повредени режещи дискове. Режещи дискове с тъпи или погрешно ориентирани зъби предизвикват чрез твърде тесния процеп на рязане, повишено триене, блокиране на режещия диск и обратен удар.

• Преди рязане затегнете здраво настройките на дълбочината и на ъгъла на рязане. Ако по време на рязане настройките се променят, режещият диск може да се заклини и да последва обратен удар.

• Бъдете особено внимателни при „потъващи срезове“ в съществуващи стени или други участъци, които не се виждат. Потъващият режещ диск може да блокира при рязане в скрити обекти и да предизвика обратен удар.

• Спазвайте максималните размери на детайла (виж техническите характеристики).

• За трион за шлицове и трион за фуги винаги използвайте дръжка за подаване, понеже листът не се вижда.

• Монтирайте предпазните капаци. Предпазните капаци трябва да са в изправно състояние и да са монтирани правилно. Хлабави, повредени или нефункциониращи правилно предпазни капаци трябва да бъдат ремонтирани или сменени.

• За отрези винаги използвайте предпазния капак на режещия диск и ножа за разклинване. За отрези, при които режещият диск напълно преминава през дебелината на детайла, предпазният капак и другите предпазни съоръжения намаляват риска от нараняване.

• Внимание: Изрязване на фуги, дълбаене на улеи или разделяне по метода с прехвърляне не са разрешени с машинната маса!

• Внимание: Не обработвайте детайли, които са по-тънки от 2 mm!

• Преди включване на електрическия инструмент се уверете, че режещият диск не докосва предпазния капак, ножа за разклинване или детайла. Неумишлен контакт на тези компоненти с диска за рязане може да доведе до опасна ситуация.

• Регулирайте ножа за разклинване съгласно описанието в настоящото ръководство за употреба. Грешни разстояния, позиция и ориентация могат да са причината за това, че ножът за разклинване не предотвратява ефективно обратния откат.

• За да може ножът за разклинване да функционира, той трябва да въздейства върху детайла. При разрези в детайли, които са прекалено къси, за да може да се използва ножът за разклинване, последният е неефективен. При тези условия обратен откат не може да бъде предотвратен от ножа за разклинване.

• Използвайте подходящия за ножа за разклинване режещ диск. За да може ножът за разклинване да действа правилно, диаметърът на режещия диск трябва да съответства на съответния нож за разклинване, основният диск на режещия диск трябва да е по-тънък от ножа за разклинване и ширината на зъбите трябва да е по-голяма от дебелината на ножа за разклинване.

• ОПАСНОСТ: Не поставяйте пръстите и ръцете си в близост до режещия диск или в областта на рязането. Един момент невнимание или едно изплъзване може да насочи ръката ви към режещия диск и да доведе до сериозни наранявания.

• Подавайте детайла само срещу посоката на въртене на режещия диск или режещия инструмент. Подаването на детайла в същата посока като посоката на въртене на режещия диск над масата може да доведе до това детайлът и вашата ръка да бъдат захванати от режещия диск.

• При надлъжни разрези никога не използвайте скосения ограничител за подаване на детайла, а при напречни разрези със скосения ограничител никога не използвайте допълнително успоредния ограничител за надлъжна настройка. Едновременно водене на детайла с успоредния ограничител и скосения ограничител увеличава вероятността, режещият диск да блокира и да се стигне до обратен откат.

• При надлъжни разрези винаги упражнявайте подаващата сила върху детайла между ограничителната шина и режещия диск. Използвайте пръчка за избутване, ако разстоянието между ограничителната шина и режещия диск е по-малко от 150 mm, и трупче за избутване, ако разстоянието е по-малко от 50 mm. Подобни помощни работни средства се грижат за това, вашата ръка да остане на безопасно разстояние от режещия диск.

• Използвайте само включената в комплекта пръчка за избутване на производителя или такава, която е произведена съгласно инструкциите. Пръчката за избутване се грижи за достатъчно разстояние между ръката и режещия диск.

• Никога не използвайте повредена или зарязана пръчка за избутване. Повредена пръчка за избутване може да се счупи и да доведе до това вашата ръка да попадне в режещия диск.

• Не работете "със свободни ръце". Винаги използвайте успоредния ограничител или скосения ограничител, за да поставяте и водите детайла. "Със свободни ръце" означава, да подпирате или водите детайла с ръце вместо с успоредния ограничител или скосения ограничител. Рязането със свободни ръце води до грешна ориентация, заклещване и обратен

• Никога не бъркайте около или над въртящ се режещ диск. Бъркането след детайл може да доведе до неволно докосване на въртящия се режещ диск.

• Укрепвайте дълги и/или широки детайли отзад и/или странично на масата за прободен трион, така че те да останат хоризонтално. Дългите и/или широките детайли имат склонността да се накланят при ръба на масата за прободен трион; това води до загуба на контрол, заклещване на режещия диск и обратен откат.

• Подавайте детайла равномерно. Не огъвайте и не завъртайте детайла. Ако режещият диск блокира, изключете електрическия инструмент, извадете захранващия щепсел и отстранете причината за блокировката. Блокирането на режещия диск в резултат на детайла може да доведе до обратен откат или до блокиране на двигателя. BDAL 6902_116306902 26.04.17 11:52 Seite 229• Не отстранявайте изрязания материал, докато дискът се движи. Отрязаният материал може да блокира между режещия диск и ограничителната шина или да се заклещи в предпазния капак и при отстраняването да издърпа вашите пръсти в режещия диск. Изключете триона и изчакайте, докато режещият диск достигне състояние на покой, преди да отстраните

• Никога не заставайте в права линия с режещия диск. Винаги стойте от тази страна на режещия диск, от която се намира също и ограничителната шина. При обратен откат детайлът може да бъде захвърлен с висока скорост към лицата, които се намират пред и на линията с режещия диск.

• Никога не бъркайте над или зад режещия диск, за да извадите или подпрете детайла. Може да се стигне до неволно докосване на режещия диск или обратен откат може да доведе до това вашите пръсти да бъдат изтеглени в режещия диск.

• Никога не дръжте и не натискайте детайла, който се реже, срещу въртящия се режещ диск. Натискане на детайла, който се реже, срещу режещия диск води до блокиране и обратен откат.

• Центрирайте ограничителната шина успоредно на режещия диск. Нецентрована ограничителна шина натиска детайла срещу режещия диск и води до обратен откат.

• Бъдете особено предпазливи при рязането в невидими области на монтирани детайли. Навлизащият режещ диск може да се вреже в предмети, които могат да предизвикат обратен откат.

• Укрепвайте големите плочи, за да намалите риска от обратен откат в резултат на блокиращ режещ диск. Големите плочи могат да се огънат под собственото си тегло. Плочите трябва да бъдат укрепени навсякъде, където те се подават извън повърхността на масата.

• Бъдете особено предпазливи при рязане на детайли, които са усукани, навързани и изкривени, или които не разполагат с прав ръб, по който те могат да бъдат водени с помощта на скосен ограничител или по продължение на ограничителна шина. Изкривен, навързан или усукан детайл е нестабилен и води до грешно центроване на фугата на рязане с режещия диск, блокиране и обратен откат.

• Никога не режете няколко поставени един върху друг или един зад друг детайла. Режещият диск може да захване една или повече части и да предизвика обратен откат.

• Ако искате да стартирате отново трион, чийто режещ диск се намира в детайла, центрирайте режещия диск в процепа за рязане така, че режещите зъби да не се закачват в детайла. А ко режещият диск блокира, той може да повдигне детайла и да предизвика обратен откат, когато трионът се стартира отново.

• Поддържайте режещите дискове чисти, остри и с достатъчен чапраз. Никога не използвайте изкривени режещи дискове или режещи дискове с напукани или счупени зъби. Острите и наточени с правилен чапраз режещи дискове намаляват до минимум заклещването, блокирането и обратния откат.

• Изключете настолния циркуляр и го откачете от захранващата мрежа, преди да отстраните приставката на масата, да смените режещия диск, да извършвате настройки на ножа за разклинване или предпазния капак на режещия диск, и когато машината се оставя без надзор. Предпазните мерки служат за предотвратяване на инциденти.

• Никога не оставяйте настолния циркуляр да работи без надзор. Изключете електрическия инструмент и не го оставяйте, докато не достигне състояние на пълен покой. Работещ без надзор трион представлява неконтролирана опасност.

• Поставете настолния циркуляр на място, което е равно и добре осветено, и където можете да стоите сигурно и да поддържате равновесие. Мястото на поставяне трябва да предлага достатъчно пространство, за да боравите добре с големината на вашите детайли. Безпорядъкът, недобре осветената работна зона и неравни, хлъзгави подове могат да доведат до злополуки.

• Отстранявайте редовно стърготините и праха от рязането под масата за рязане и/или от системата за прахоизсмукване. Натрупаният прах от рязането е горим и може да се възпламени от само себе си.

• Укрепете настолния циркуляр. Неправилно укрепен настолен циркуляр може да се движи или да се преобърне.

• Отстранете инструментите за настройка, дървените остатъци и т.н. от настолния циркуляр, преди да го включите. Разсейване или евентуални блокирания могат да са опасни.

• Винаги използвайте режещи дискове с правилния размер и с подходящ отвор за захващане (напр. ромбоидни или кръгли). Режещи дискове, които не пасват на частите за монтаж на циркуляра, се въртят небалансирано и водят до загуба на контрол.

• Никога не използвайте повредени или грешни материали за монтаж на режещи дискове, като напр. фланци, подложни шайби, винтове или гайки. Тези материали за монтаж на режещи дискове са специално конструирани за вашия трион, за сигурна работа и оптимална мощност.

• Никога не се качвайте върху настолния циркуляр и не използвайте настолния циркуляр като табуретка за стъпване. Могат да възникнат сериозни наранявания, ако електрическият инструмент се преобърне или ако по невнимание осъществите контакт с режещия диск.

• Уверете се, че режещият диск е монтиран в правилната посока на въртене. Не използвайте дискове за шлифоване или телени четки с настолния циркуляр. Неправилният монтаж на режещия диск или използването на непрепоръчани принадлежности може да доведе до сериозни наранявания.

• Освен тези специфични за машина указания за безопасност, спазвайте непременно указанията за безопасност на използвания прободен трион.

• Не работете с повреден прободен трион.

• Избягвайте претоварването на прободния трион.

• Прободният трион не трябва да се използва в комбинация с водещата шина. BDAL 6902_116306902 26.04.17 11:52 Seite 230ВНИМАНИЕ : ИЗПОЛЗВАЙТЕ МАСАТА ЗА ФРЕЗОВАНЕ САМО В КОМБИНАЦИЯ С ПАРАЛЕЛНИЯ ФРЕЗОВ ВОДАЧ (AРТ. № 6901000) УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ЗА ОБЕРФРЕЗА

• Освен тези указания за безопасност, специфични за машина, спазвайте непременно указанията за безопасност на използваната оберфреза.

• Бъдете винаги подготвени за това, че при фрезоване детайлът може неочаквано да излезе извън контрол и да последва обратен удар.

• Не използвайте масата на машината за фрезоване под дъга!

• Заради това изпълнявайте работите с фреза, изключително само с паралелния ограничител, който може да се получи като принадлежност към машината (арт.-№. 6901000), за да предотвратите обратни удари, както и допиране на фрезата с ръка.

• Спазвайте оригиналната инструкция за обслужване на паралелния ограничител на фреза (прод.№ 6901000) за да се осъществи коректен монтаж.

• Не използвайте оберфрези с повече от 1800 W и повече от 230 V.

• Не използвайте фрези с диаметър повече от 27 mm!

• Фрезмашината не трябва да се използва свързана с водещата шина.

• Спазвайте правилото, че подаването на инструмента трябва да става само срещу посоката на въртене.

• Изберете доставените подложни пръстени в съотношение с големината на фрезоващия инструмент. За сигурна работа трябва да се използва най-малкия подложен пръстен.

• Използвайте само остри фрезоващи инструменти, поддържани и настроени съгласно данните от производителя на инструменти.

• Спазвайте при използваните уреди и инструменти, посочените върху продукта, опаковката или в работната инструкция посочени данни за мин.-/макс.обороти и посоката на въртене.

• Внимавайте, погрешното използване на фрезоващи инструменти, детайли и приспособления за направляване на детайла може да доведе до опасна ситуация .

• Дръжте ръцете далече от фрезоващия инструмент.

• Доколкото е възможно при фрезоване, използвайте притискащи крачета допълнително към паралелния ограничител на фрезата.

• Укрепете дългите детайли от страната на снемане, за да предотвратите опасни ситуации от неконтролирано преобръщане. Опората трябва да стои стабилно и да има същата височина като на масата на машината, напр. опорен ролков статив (арт.№. 6119973).

• Обработвайте само детайли, които въз основа на тяхната големина и на тяхното тегло трябва да могат бъдат придържани сигурно и направлявани от работник.

• В съответствие с инструмента и детайла изберете съответните обороти. В Работната инструкция на Вашата оберфреза ще намерите стойностите на оборотите.

• Спазвайте максималните размери на детайла (Виж Технически характеристики).

• Освен тези специфични за машината указания за безопасност непременно спазвайте също указанията за безопасност на използвания ъглов циркуляр.

• Монтирайте ъгловия циркуляр съгласно инструкциите в настоящото ръководство за употреба.

• Не работете с повреден ъглов циркуляр и не използвайте тъпи или повредени режещи дискове.

• Укрепвайте дългите детайли от страната на поемане, за да предотвратите опасни ситуации в резултат на неконтролирано

ОКОМПЛЕКТОВКА Разопаковайте кашона с MASTER cut 2500 и проверете дали съдържа всички части, показани на фигурата (фиг. 1 и фиг. 2). ОСНОВЕН МОНТАЖ Монтаж на масата: Поставете масата върху равна и чиста основа (фиг. 3.1.). Освободете двата ексцентрични лоста и разгънете дясната двойка крака до упор. След това затворете отново двата ексцентрични лоста (фиг. 3.2). Освободете четирите ексцентрични лоста и разгънете лявата двойка крака до упор. След това затворете отново всички четири ексцентрични лоста (фиг. 3.3). Поставете масата върху краката (фиг. 3.4) и при нужда настройте масата чрез завъртане на механизма за регулиране на височината (фиг. 3.4). ВНИМАНИЕ: Внимавайте да не притиснете ръцете си при разгъване и сгъване на масата, както и при поставянето на машинния

Защитен прекъсвач: Монтирайте защитния прекъсвач към работната маса, както е показано на фигурата (фиг. 4). Предпазен капак: Монтирайте отделните детайли на предпазния капак (фиг. 5.1). Вкарайте държача на предпазния капак с водача в алуминиевия профил (фиг. 5.2). Разположете предпазния капак над процепа за рязане така, че той да покрива предната област на процепа за рязане. Затегнете винта с ръкохватка по часовниковата стрелка (фиг. 5.3). Ъглов ограничител: Монтирайте ъгловия ограничител, както е показано на фигурата (фигури 6.1 до 6.4). BDAL 6902_116306902 26.04.17 11:52 Seite 231232 Ъглов ограничител за водещата шина: Монтирайте дългия ъглов ограничител, ограничителния плъзгач и ограничителния водач (фиг. 7.1). Вкарайте ограничителния плъзгач с жлеба в ъгловия ограничител и затегнете винта с ръкохватка по часовниковата стрелка (фиг. 7.2). Куки с винтове за съхранение: Завинтете трите отделни държача един към друг (фиг. 8.1), след това вкарайте държачите във водача и ги разположете на подходящо разстояние. Затегнете законтрящата гайка (фиг. 8.2). Вкарайте пръчката за избутване и/или неизползваните принадлежности върху държача (фиг. 8.3). Клема за включване: Завържете единия край на шнура в отвора на клемата за включване, а другия - в ъгловия профил на масата (фиг. 9). ВНИМАНИЕ: Внимавайте за това, шнурът да е само толкова дълъг, че клемата за включване при накланяне на машинния плот автоматично да се освобождава от електрическия инструмент. МОНТАЖ НА РЪЧЕН ЦИРКУЛЯР Забележка: За първоначалния монтаж на ръчния циркуляр и успоредното центроване на режещия диск първо трябва да се монтира водещата шина върху масата. Монтаж на водещата шина: Първо позиционирайте здраво десния и левия пластмасов държач в предвидените отвори в алуминиевия профил. Поставете водещата шина успоредно на жлеба в работния плот върху масата и вкарайте двете метални стяги в профила на шината. Сега преместете двете стяги до пластмасовите държачи и ги натиснете надолу. В този момент водещата шина се центрова точно. След това затегнете двете стяги (фиг. 10.1 и фиг. 10.2). Изваждане на машинния плот: Както е показано на фигурата първо повдигнете малко разделителя до отвора с цел деблокиране (фиг. 11.1). След това издърпайте разделителя по посока на стрелката (фиг. 11.2). Сега повдигнете и извадете разделителя (фиг. 11.3). ВНИМАНИЕ: Разделителят за рязането с настолен циркуляр трябва винаги да се отстранява преди изваждането на машинния

Сега повдигнете машинния плот за вдлъбнатината за хващане (фиг. 11.4). Чрез повдигането машинният плот се освобождава от четирите фиксиращи държача и може да бъде изваден с двете ръце (фиг. 11.5). Сега поставете разделителя отново (фиг. 11.6). Поставяне на машинния плот върху водещата шина: Сега поставете както е показано на фигурата машинния плот от отгоре върху водача във водещата шина (фиг. 12). Съвместими ръчни циркуляри: Вземете максималните размери от съвместимите ръчни циркуляри (фиг. 13). Използвайте само ръчни циркуляри с нож за разклинване с максимален диаметър на режещия диск 200 mm и максимална дълбочина на рязане до 70 mm. Монтаж и центроване на ръчния циркуляр Освободете блокировката за дълбочината на рязане на ръчния циркуляр и издърпайте подвижния предпазен капак назад. Сега поставете ръчния циркуляр върху машинния плот. Настройте дълбочината на рязане с достатъчен свободен ход в жлеба и затегнете блокировката на дълбочината на рязане. Сега подравнете режещия диск на ръчния циркуляр успоредно срещу черния гумен елемент на водещата шина (фиг. 14.1). Сега монтирайте шестте странични ограничителя така, че цялата повърхност на всички шест странични ограничителя да е в контакт с опорната плоча на машината. Двата задни ограничителя в надлъжна посока служат като спиращи ограничители на ръчния циркуляр в посоката на рязане, за да осигурят сигурно поведение на ръчния циркуляр при рязане (фиг. 14.2). След това монтирайте четирите прихвата (фиг. 14.3). Вземете монтирания ръчен циркуляр с машинния плот и го поставете върху масата както е показано на фигурата (фиг. 14.4). Сега проверете при напълно изкарана дълбочина на рязане разстоянието от най-предния зъб на режещия диск до предния край на разделителя (фиг. 14.5). ВНИМАНИЕ: Това разстояние трябва да е по-малко от 20 mm. При нужда ръчният циркуляр трябва да се центрова отново в надлъжна посока и двата спиращи ограничителя трябва да се настроят отново. Сега поставете машинния плот заедно с ръчния циркуляр както е показано на фигурата върху масата и извадете разделителя (фиг. 14.6). Поставете машинния плот върху предния фиксиращ държач. След това ги поставете с една ръка върху вдлъбнатината за хващане върху плота на масата (фиг. 14.7). Фиксирайте машинния плот (фиг. 14.8). След това поставете разделителя отново (фиг. 14.9). ВНИМАНИЕ: Проверете, дали режещият диск на циркуляра е монтиран успоредно на отвора в разделителя. При нужда ръчният циркуляр трябва да се центрова наново (фиг. 14.2 и фиг. 14.3). Използване на ръчни циркуляри с широки опорни плочи Ако размерът от средата на режещия диск до външния ръб на опорната плоча на ръчния циркуляр е по-голям от 128 mm, при монтажа трябва да се използват двата дълги странични ограничителя. При това двата странични ограничителя в "Детайл F" служат едновременно като спиращи ограничители за ръчния циркуляр (фиг. 14.10). Използвайте само ръчни циркуляри, чиято опорна плоча не превишава посочените максимални размери (фиг. 13).

Свързване към електрозахранването: Пъхнете щепсела на ръчния циркуляр в защитния прекъсвач и един удължителен кабел от защитния прекъсвач в захранващия контакт (фиг. 15.1). Удължителният кабел не е включен в комплекта. ВНИМАНИЕ: Преди първоначално пускане в експлоатация натиснете термопрекъсвача! След прекъсване на електрозахранването вследствие на свръхнапрежение натиснете термопрекъсвача, след като изчакате

5 - 10 минути. След това прекъсвачът ВКЛ./ИЗКЛ. може да се натисне (фиг. 15.2).

Натиснете червения бутон (ИЗКЛ.) на защитния прекъсвач. След това монтирайте клемата за включване на ръчния циркуляр (фиг. 15.3). Натиснете зеления бутон (ВКЛ.) и проверете свободния ход на режещия диск в процепа (фиг. 15.4), след което отново натиснете червения бутон (ИЗКЛ.). ВНИМАНИЕ: Преди сгъване на масата и когато не я използвате, принципно изваждайте захранващия щепсел. MASTER cut 2500 е готов за работа. СТАЦИОНАРНО РЯЗАНЕ С РЪЧЕН ЦИРКУЛЯР ВНИМАНИЕ: Винаги работете с предпазен капак и използвайте система за прахосмучене при него. Рязане с ъгловия ограничител Пъхнете ъгловия ограничител в направляващата (фиг. 16.1). Внимавайте черният край на ограничителя да минава колкото се може по-близо под предпазния капак, за да се осигури повдигане на капака (фиг. 16.2). Издърпайте ъгловия ограничител назад и поставете заготовката до него. Включете ръчния циркуляр от защитния прекъсвач. Бутайте детайла до ъгловия ограничител по посока на стрелката към режещия диск, както е показано на фигурата (фиг. 16.3), докато срежете докрай детайла. След това изключете отново ръчния циркуляр от защитния прекъсвач. ВНИМАНИЕ: Винаги внимавайте ръцете ви да са достатъчно далече от режещия диск (опасност от нараняване). В настоящото монтажно състояние на ъгловия ограничител могат да се режат детайли с височина от минимум 15 mm до максимум 60 mm. Ако височината на детайла е по-малка от 15 mm, направляващата на ъгловия ограничител трябва да се преустрои (фиг. 16.4 до 16.7). С ъгловия ограничител можете да режете заготовки под ъгъл 0° до 65°. За целта развийте винта с ръкохватка, регулирайте желания ъгъл и затегнете отново винта с ръкохватка (фиг. 16.8). След това режете, както е показано на фиг. 16.1 до фиг. 16.3. Рязане с успоредния ограничител Монтирайте успоредния ограничител първо хлабаво, както е показано на фигурата. Пъхнете успоредния ограничител с отворени ексцентрични лостове върху масата в направляващата. Центровайте успоредния ограничител с помощта на отпечатаната скала успоредно на водещия профил. Натиснете двата ексцентрични лоста надолу и затегнете крепежните винтове. Уверете се, че успоредният ограничител е центрован успоредно на режещия диск (фиг. 17.1). След това направляващата на ъгловия ограничител трябва да се монтира към успоредния ограничител, за да се предотврати обратен откат на детайла при рязане. За целта използвайте показаните на фигура крепежни елементи на ъгловия ограничител. За целта монтирайте двата винта с двете подложни шайби и четиристенните гайки хлабаво към успоредния ограничител (фиг. 17.2). След това вкарайте направляващата както е показано на фигурата до успоредния ограничител в двете четиристенни гайки. Краят на направляващата трябва да се вкара максимално до края на режещия диск (фиг. 17.3). Затегнете двата винта. Освободете двата ексцентрични лоста, настройте желаната ширина на рязане, непременно внимавайте за това, успоредният ограничител да е центрован успоредно на режещия диск. След това натиснете надолу двата ексцентрични лоста. Включете ръчния циркуляр от защитния прекъсвач. Бутайте по посока на стрелката детайла към режещия диск, както е показано на фигурата (фиг. 17.4), докато срежете докрай детайла. След това изключете отново ръчния циркуляр от защитния прекъсвач. При тесни заготовки е задължително да използвате включената в комплекта пръчка за избутване (фиг. 17.5). При нужда успоредният ограничител може да се монтира също отляво на режещия диск. За целта направляващата трябва да се премести с една редица отвори (фиг. 17.6). Необходимите монтажни стъпки можете да видите на фигури 17.1 до 17.3. Вертикални коси срезове При вертикалните коси срезове ръчният циркуляр трябва да се центрова наново. Първо отстранете разделителя (фиг. 18.1). След това повдигнете машинния плот за вдлъбнатината за хващане (фиг. 18.2). Сега извадете машинния плот (фиг. 18.3). Издърпайте назад подвижния предпазен капак на ръчния циркуляр и поставете разделителя отново до ограничителя (фиг. 18.4). Поставете монтирания машинен плот както е показано на фигурата върху масата (фиг. 18.5). Освободете четирите прихвата и четирите странични ограничителя. Регулирайте желания ъгъл на скосяване на ръчния циркуляр. Преместете опорната плоча успоредно на двата останали спиращи ограничители по посока на стрелката (фиг. 18.6). Непременно внимавайте за свободния ход на режещия диск в разделителя. След това монтирайте неподвижно четирите странични ограничителя и четирите прихвата (фиг. 18.7). Сега поставете машинния плот заедно с ръчния циркуляр върху масата и извадете разделителя. Поставете машинния плот върху предния фиксиращ държач. След това ги поставете с една ръка върху вдлъбнатината за хващане върху плота на масата. Фиксирайте машинния плот и след това поставете отново разделителя (фигури 14.6 до 14.9). Масата сега е готова за вертикалния кос разрез (фиг. 18.8). При нужда предпазният капак може да се регулира ръчно с регулиращия винт, за да може режещият диск да се движи свободно и на достатъчно разстояние под предпазния капак (фиг. 18.9). BDAL 6902_116306902 26.04.17 11:52 Seite 233РЯЗАНЕ С ВЕРТИКАЛЕН ТРИОН Поставете разделителя за прободни триони в машинния плот (фиг. 20.1). Центрирайте вертикалния трион върху машинния плот, така че ножът да върви централно на процепа за рязане. Сега монтирайте прободния трион, както е показано на фигурата (фиг. 20.2 и фиг. 20.3). Поставете монтирания прободен трион с машинния плот в масата и ги фиксирайте в четирите държача. Пъхнете клемата за включване към прекъсвача на вертикалния трион и свържете щепсела на уреда със защитния прекъсвач. Сега масата е готова за прободно рязане (фиг. 20.4). МОНТАЖ НА ЪГЛОВ ЦИРКУЛЯР С включените в комплекта крепежни болтове имате възможност да монтирате ъглов циркуляр върху масата. Центрирайте ъгловия циркуляр върху масата, така че монтажните отвори да застанат върху двата продълговати отвора на плота на масата. Закрепете ъгловия циркуляр. За целта пъхнете винтовете и малките подложни шайби отгоре през монтажните отвори и плотовете на масата. От долната страна завийте към тях големите подложни шайби и гайките (фиг. 21). ВНИМАНИЕ: Ъгловият циркуляр трябва да бъде закрепен с минимум два крепежни винта, четири шайби и две гайки върху масата. Ако монтажните отвори на вашия трион не съответстват на продълговатите отвори в плота на масата, ъгловият циркуляр не трябва да се използва. РЕГУЛИРАНЕ НА МАШИННИЯ ПЛОТ Височината на машинния плот в работния плот е регулирана фабрично, така че да се осигури плъзгане на заготовката над зоната на работния и машинния плот. При нужда машинният плот може да се регулира на височина. За целта развийте петте контрагайки. След това подравнете машинния плот с петте регулиращи винта така, че да се изравни с височината на работния плот и отново затегнете контрагайките (фиг. 22). Преди работа винаги се уверявайте, че петте контрагайки са затегнати добре. РЯЗАНЕ С ВОДЕЩА ШИНА Първоначалният монтаж на ръчния циркуляр (фиг. 14.1 до 14.8) се изпълнява съвсем точно и за работи с водещата шина. Поставете машинния плот с монтирания ръчен циркуляр върху масата и сменете вложката с отвора за стационарно рязане с вложката с отвор за рязане с водещата шина (фиг. 19.1). Поставете детайла върху работната повърхност. Използвайте, доколкото е възможно, винаги ъгловия ограничител за водещата шина (виж Раздел Рязане под ъгъл). След това монтирайте водещата шина с двата държача и двете стяги (фиг.19.2). Затягайте двете стяги винаги така, че при рязане детайлът да не може да се премества. Поставете плота на машината с монтирания ръчен циркуляр на водача на водещата шина. Настройте дълбочината на рязане на ръчния циркуляр така, чережещият диск да се показва максимално 4 мм от детайла. ВНИМАНИЕ: При рязане на тесни детайли водещата шина трябва да бъде укрепена с детайли на еднаква височина върху цялата равнина на масата, за да не може водещата шина да се обърне с машинния плот. ВНИМАНИЕ: Щепселът на ръчния циркуляр трябва да се включи в мрежов контакт, защитният изключвател и фиксиращата щипка за включващия бутон не трябва да се използват при рязане с водещата шина. Включете ръчния циркуляр и го движете винаги успоредно на водещата шина (фиг. 19.3). След завършване на рязането изключете ръчния циркуляр. Рязане под ъгъл: За целта поставете пластмасовия държач на ъгловия ограничител в отвор на работния плот. Тук използвайте винаги следващия възможен отвор за режещ кант на водещата шина. Избутайте свободно монтирания ограничителен водач в жлеба на работния плот до ъгловия ограничител. Притиснете жлеба на ограничителния водач в профила на ъгловия ограничител . Центровайте детайла заедно с ъгловия ограничител към водещата шина. След това затегнете ръкохватката-болт на ограничителния водач (фиг. 19.4). Серийно рязане: За серийно рязане монтирайте допълнителния подвижен ограничител.вкарайте подвижния ограничител в жлеба на ъгловия ограничител и завъртете металния ограничител до достигане на работния плот. Поставете детайла в желаната дължина към ъгловия ограничител. След това избутайте подвижния ограничител до края на детайла и затегнете ръкохватката-болт (фиг. 19.5).

СПЕЦИАЛНИ ПРИНАДЛЕЖНОСТИ ЗА MASTER cut 2500 ДВА ДОПЪЛНИТЕЛНО МОНТИРАЩИ СЕ НОЖА ЗА РАЗКЛИНВАНЕ, КАТ. № 6916000 И 6917000 ЗА ИЗПОЛЗВАНЕ НА РЪЧНИ ЦИРКУЛЯРИ БЕЗ НОЖ ЗА РАЗКЛИНВАНЕ ВНИМАНИЕ: Описаните тук специални принадлежности може да се използват само с MASTER cut 2500. ЗАБЕЛЕЖКА: Функционирането и експлоатацията на тези специални принадлежности са описани по-долу и са илюстрирани от страница 21 нататък. УПОТРЕБА ПО ПРЕДНАЗНАЧЕНИЕ Двата ножа за разклинване позволяват използването на ръчни циркуляри без ножове разклинване. Ножът за разклинване с кат. № 6916000 е разрешен за използване на ръчни циркуляри с дискове за рязане с ръчен циркуляр до максимален диаметър от 160 с ширина на рязане от минимум 2,4 mm до максимум 2,8 мм. Ножът за разклинване с кат. № 6917000 е разрешен за използване на ръчни циркуляри с дискове за рязане с ръчен циркуляр до максимален диаметър от 200 mm, ширина на рязане от минимум 2,4 mm до максимум 2,8 мм и максимална дълбочина на рязане от 66 mm. ВНИМАНИЕ: Преди употреба на специалните принадлежности задължително прочетете общите указания за безопасност, указанията за безопасност за ръчни циркуляри и оригиналното упътване за употреба на ръчния циркуляр без нож за разклинване! НОЖОВЕ ЗА РАЗКЛИНВАНЕ КАТ. № 6916000 И 6917000 Артикулът нож за разклинване 6916000 съдържа компонентите: 1 бр. нож за разкливане (за макс. диаметър на диска за ръчен циркуляр от 160 mm), 1 бр. нож за разклинване (дълго изпълнение), 1 бр. шаблон за настройка (фиг. А). Артикулът нож за разклинване 6917000 съдържа компонентите: 1 бр. нож за разкливане (за макс. диаметър на диска за ръчен циркуляр от 200 mm), 1 бр. нож за разклинване (късо изпълнение), 1 бр. шаблон за настройка (фиг. В). ВНИМАНИЕ: По-долу е описан само монтажът и функционирането на ножа за разклинване с кат. № 6916000 за ръчни циркуляри с максимален диаметър на режещия диск от 160 mm. Ножът за разклинване с кат. № 6917000 за ръчни циркуляри с максимален диаметър на режещия диск от 200 mm е идентичен по отношение на своето функциониране и монтаж. С този нож за разклинване също така е възможно да се обработват заготовки с макс. височина от 50 mm. МОНТАЖ НА РЪЧЕН ЦИРКУЛЯР БЕЗ НОЖ ЗА РАЗКЛИНВАНЕ ВНИМАНИЕ: За първоначалния монтаж на ръчния циркуляр и успоредното центроване на режещия ръчният циркуляр с машинния плот трябва да е монтиран и центрован върху водещата шина. ЗАБЕЛЕЖКА: За целта прочетете и следвайте работните указания в настоящото ръководство за работа относно монтажа на водещата шина, свалянето и поставянето на машинния плот. Монтаж и центроване на ръчния циркуляр Освободете блокировката за дълбочината на рязане на ръчния циркуляр и издърпайте подвижния предпазен капак назад. Сега поставете ръчния циркуляр върху машинния плот. Настройте дълбочината на рязане с достатъчен свободен ход в жлеба и затегнете блокировката на дълбочината на рязане. Сега подравнете режещия диск на ръчния циркуляр успоредно срещу черния гумен елемент на водещата шина (фиг. С.1). Сега монтирайте шестте странични ограничителя така, че цялата повърхност на всички шест странични ограничителя да е в контакт с опорната плоча на машината. Двата задни ограничителя в надлъжна посока служат като спиращи ограничители на ръчния циркуляр в посоката на рязане, за да осигурят сигурно поведение на ръчния циркуляр при рязане (фиг. С.2). След това монтирайте четирите прихвата (фиг. С.3). Вземете монтирания ръчен циркуляр с машинния плот и го поставете върху масата както е показано на фигурата (фиг. С.4). Сега проверете при напълно изкарана дълбочина на рязане разстоянието от най-предния зъб на режещия диск до предния край на разделителя (фиг. С.5). ВНИМАНИЕ: Това разстояние трябва да е по-малко от 20 mm. При нужда ръчният циркуляр трябва да се центрова отново в надлъжна посока и двата спиращи ограничителя трябва да се настроят отново. ЗАБЕЛЕЖКА: Ако размерът от средата на режещия диск до външния ръб на опорната плоча на ръчния циркуляр е по-голям от 128 mm, при монтажа трябва да се използват двата дълги странични ограничителя. За целта прочетете и следвайте работните указания в настоящото ръководство за работа относно монтажа на по-широки опорни плочи при ръчни циркуляри. МОНТАЖ НА НОЖ ЗА РАЗКЛИНВАНЕ Поставете както е показано на фигурата монтирания ръчен циркуляр върху масата (фиг. D.1). Монтирайте държача хлабаво с крепежния винт. Преместете тази връзка както е показано на фигурата толкова навътре в машинния плот, докато се види каналчето на държача за ножа за разклинване (фиг. D.2). Пъхнете отгоре ножа за разклинване на ок. 2 cm в каналчето на държача (фиг. D.3). Внимавайте ножът за разклинване да е завъртян към машинния плот до ограничителя (= вертикално изравняване). Затегнете крепежния винт (фиг. D.4). BDAL 6902_116306902 26.04.17 11:52 Seite 235e

ЦЕНТРОВАНЕ НА РЪЧНИЯ ЦИРКУЛЯР Поставете както е показано на фигурата монтирания ръчен циркуляр върху масата. ВНИМАНИЕ: Сега проверете, дали режещият диск на циркуляра е центрован спрямо ножа за разкливане и успоредно в процепа за рязане. Предната страна на ръчния циркуляр трябва да е центрована спрямо маркировката 0 към опорната плоча на циркуляра и двете помощни маркировъчни линии върху машинния плот. Задната страна на ръчния циркуляр трябва да е центрована спрямо режещия диск и да е подравнена с ножа за разклинване (фиг. D.5). ВНИМАНИЕ: Ако режещият диск на циркуляра не е центрован спрямо ножа за разклинване, ръчният циркуляр трябва да се центрова наново странично. ВНИМАНИЕ: За поставяне на машинния плот в масата ножът за разклинване с държача и крепежния винт трябва отново да се демонтират. Развийте крепежния винт и извадете ножа за разклинване нагоре. След това извадете държача с крепежния винт (фиг. D.6). Регулиране на безопасното разстояние на ножа за разклинване и режещия диск с шаблона за настройка. Сега поставете машинния плот заедно с ръчния циркуляр както е показано на фигурата върху масата и извадете разделителя (фиг. E.1). Поставете машинния плот върху предните фиксиращи държачи. След това ги поставете с една ръка върху вдлъбнатината за хващане върху плота на масата (фиг. Е.2). Фиксирайте машинния плот (фиг. Е.3). След това поставете разделителя отново (фиг. Е.4). Монтирайте държача хлабаво с крепежния винт. Преместете тази връзка както е показано на фигурата толкова навътре в машинния плот, докато се види каналчето на държача за ножа за разклинване (фиг. Е.5). Пъхнете отгоре ножа за разклинване на ок. 2 cm в каналчето на държача (фиг. Е.6). Внимавайте ножът за разклинване да е завъртян към машинния плот до ограничителя (= вертикално изравняване). Затегнете крепежния винт (фиг. Е.7). Монтирайте показаните на фигурата отделни детайли към ножа за разклинване (фиг. E.8). Затегнете винтовете и гайките с накатка, които са съединени с ножа за разклинване; монтирайте хлабаво винта и гайката с накатка, разположена по-напред на тялото (фиг. Е.9). Сега развийте крепежния винт на държача (фиг. Е.10). Бутнете ножа за разклинване вертикално надолу към режещия диск (фиг. E.11). Бутнете ножа за разклинване колкото се може по-надолу към него, докато поне един от зъбите на режещия диск не влезе в контакт с тялото на шаблона за настройка. Затегнете разположената по-напред гайка с накатка (фиг. E.12). След затягане на винта с вътрешен шестостен се настройва безопасно разстояние от макс. 5 mm от режещия диск до ножа за разклинване (фиг. E.13). След това развийте винтовете на шаблона за настройка от ножа за разклинване (фиг. E.14). ВНИМАНИЕ: Проверете още веднъж дали режещият диск на циркуляра е центрован спрямо ножа за разклинване (фиг. E.14) и е спазено безопасното разстояние от макс. 5 mm от режещия диск до ножа за разклинване (фиг. E.12); в противен случай ръчният циркуляр трябва да се центрова наново. ВНИМАНИЕ: Преди работа винаги се уверявайте, че ножът за разклинване и крепежните елементи са затегнати добре! Сега масата е готова за стационарно рязане. За целта прочетете работните указания за стационарно рязане с ръчния циркуляр. Регулиране на дълбочината на рязане При промяна на дълбочината на рязане на ръчния циркуляр ножът за разклинване трябва да се регулира на същата височина, за да се осигури безопасно разстояние от макс. 5 mm до режещия диск на циркуляра. Най-напред разхлабете ножа за разклинване с помощта на шестограмния ключ. Регулирайте желаната дълбочина на рязане на ръчния циркуляр. Затегнете блокировката за дълбочината на рязане. Монтирайте и позиционирайте шаблона за настройка заедно с ножа за разклинване, както е показано на фиг. E.5 до Е.14. Вертикални коси срезове При вертикалните коси срезове ръчният циркуляр трябва да се центрова наново странично. Регулирайте желания ъгъл на скосяване на ръчния циркуляр. Издърпайте назад подвижния предпазен капак на ръчния циркуляр и центрирайте машината върху процепа за рязане на машинния плот. Освободете блокировката за дълбочината на рязане на ръчния циркуляр и спуснете диска до края на дълбочината на рязане. Затегнете блокировката за дълбочината на рязане (фиг. F.1). ВНИМАНИЕ: Центрирайте режещия диск успоредно в процепа за рязане. Проверете разстоянието от най-предния зъб на режещия диск до предния край на процепа за рязане. Това разстояние трябва да е по-малко от 20 mm (фиг. F.2). Сега монтирайте шестте странични ограничителя така, че цялата повърхност на всички шест странични ограничителя да е в контакт с опорната плоча на машината. Двата задни ограничителя в надлъжна посока служат като спиращи ограничители на ръчния циркуляр в посоката на рязане, за да осигурят сигурно поведение на ръчния циркуляр при рязан. След това монтирайте четирите прихвата (фиг. F.3). ЗАБЕЛЕЖКА: Ако размерът от средата на режещия диск до външния ръб на опорната плоча на ръчния циркуляр е по-голям от 128 mm, при монтажа трябва да се използват двата дълги странични ограничителя. За целта прочетете и следвайте работните указания в настоящото ръководство за работа относно монтажа на по-широки опорни плочи при ръчни циркуляри. BDAL 6902_116306902 26.04.17 11:52 Seite 236МОНТАЖ НА НОЖ ЗА РАЗКЛИНВАНЕ Поставете както е показано на фигурата монтирания ръчен циркуляр върху масата (фиг. F.4). Монтирайте държача хлабаво с крепежния винт. Преместете тази връзка както е показано на фигурата толкова навътре в машинния плот, докато се види каналчето на държача за ножа за разклинване (фиг. F.5). Пъхнете отгоре ножа за разклинване на ок. 2 cm в каналчето на държача (фиг. F.6). Завъртете ножа за разклинване, докато не се центрира спрямо режещия диск. Затегнете крепежния винт (фиг. F.7). ВНИМАНИЕ: Ако режещият диск на циркуляра не е центрован спрямо ножа за разклинване, ръчният циркуляр трябва да се центрова наново странично. ВНИМАНИЕ: За поставяне на машинния плот в масата ножът за разклинване с държача и крепежния винт трябва отново да се демонтират. Развийте крепежния винт и извадете ножа за разклинване нагоре. След това извадете държача с крепежния винт (фиг. F.8). Регулиране на безопасното разстояние на ножа за разклинване и режещия диск с шаблона за настройка. Сега поставете машинния плот заедно с ръчния циркуляр както е показано на фигурата върху масата и извадете разделителя (фиг. F.9). Поставете машинния плот върху предния фиксиращ държач. След това ги поставете с една ръка върху вдлъбнатината за хващане върху плота на масата (фиг. F.10). Фиксирайте машинния плот (фиг. F.11). След това поставете разделителя отново (фиг. F.12). Монтирайте държача хлабаво с крепежния винт. Преместете тази връзка както е показано на фигурата толкова навътре в машинния плот, докато се види каналчето на държача за ножа за разклинване. Пъхнете отгоре ножа за разклинване на ок. 2 cm в каналчето на държача. Завъртете ножа за разклинване, докато не се центрира спрямо режещия диск. Затегнете крепежния винт (фиг. F.13). Монтирайте показаните на фигурата отделни детайли към ножа за разклинване (фиг. F.14). Затегнете винтовете и гайките с накатка, които са съединени с ножа за разклинване; монтирайте хлабаво винта и гайката с накатка, разположена по-напред на тялото (фиг. F.15). Сега развийте крепежния винт на държача (фиг. F.16). Бутнете ножа за разклинване вертикално надолу към режещия диск (фиг. F.17). Бутнете ножа за разклинване колкото се може по-надолу към него, докато поне един от зъбите на режещия диск не влезе в контакт с тялото на шаблона за настройка. Затегнете разположената по-напред гайка с накатка (фиг. F.18). След затягане на винта с вътрешен шестостен се настройва безопасно разстояние от макс. 5 mm от режещия диск до ножа за разклинване (фиг. F.19). След това развийте винтовете на шаблона за настройка от ножа за разклинване. ВНИМАНИЕ: Проверете още веднъж дали режещият диск на циркуляра е центрован спрямо ножа за разклинване и е спазено безопасното разстояние от макс. 5 mm от режещия диск до ножа за разклинване, в противен случай ръчният циркуляр трябва да се центрова наново (фиг. F.20). ВНИМАНИЕ: Преди работа винаги се уверявайте, че ножът за разклинване и крепежните елементи са затегнати добре! Сега масата е готова за стационарно рязане. За целта прочетете работните указания за стационарно рязане с ръчния циркуляр.

Скъпи клиенти, Вие се сдобихте с един висококачествен wolfcraft

-продукт, който ще ви достави удоволствие при работа с него. wolfcraft

- продуктите отговарят на висок технически стандарт и преди да стигнат до клиента преминават интензивни разработки и тестове. По време на серийното производство постоянните проверки и периодични тестове гарантират стандарт от високо качество.Солидните технически разработки и надеждния качествен контрол ви гарантират сигурността за една правилна покупка. За закупения продукт на wolfcraft

ние Ви даваме гаранция от 10 години, считано от датата на закупуване, при условие, че уредът се използва само за непрофесионална употреба. Гаранцията обхваща само вреди по самия предмет на покупката, и то само такива, които се основават на некачествени материали или некачествено производство. Тази гаранция не обхваща недостатъци или вреди, възникнали поради ненадлежно обслужване или липса на поддръжка. Гаранцията не обхваща също и обичайно възникващото износване на материала и обичайното при използване износване, както и недостатъци и вреди, които са били известни на клиента при сключването на договора. Гаранционни претенции могат да бъдат повдигнати само при представяне на фактура/документ за покупка. Предоставяната от wolfcraft

гаранция не ограничава Вашите законни права като потребител (право на иск за изпълнение, разваляне или отбив, обезщетение за вреди или разноски).

BDAL 6902_116306902 26.04.17 11:52 Seite 237Декларация за съответствие по Директива на Европейския съюз 2006/42/ЕО, Приложение IIА С настоящето Фирма Волфкрафт ГмбХ / Германия - 56746 Кемпених, Волф Щрасе 1, гарантира че продукт (MASTER cut 2500) отговаря на изискванията по Директива 2006/42/ЕО. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Съответствие със следните стандарти: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Кемпених, 02.03.2017 Thomas Wolff Лице, упълномощено да подпише декларацията за съответствие и да състави техническата документация. (Управителен съвет; Волфкрафт ГмбХ)
