GEBRUIKSAANWIJZING 6902506 WOLFCRAFT

Ersatzteilliste
Spare parts list
念 Listede piocedeserechange
E Listade recambios
Lijst met reserveonderdelen

ATTENTIE! Lees alle veiligheidsinstructies en aanwijzingen, die bij de MASTER cut 2500 en het gebruikte elektrisch gereedschap zich meegeleverd. Indien de veiligheidsinstructies en aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel veroorzaken.
- Bewaar de gebruiksaanwijzing voor toekomstig gebruik op een veiligeplaats.

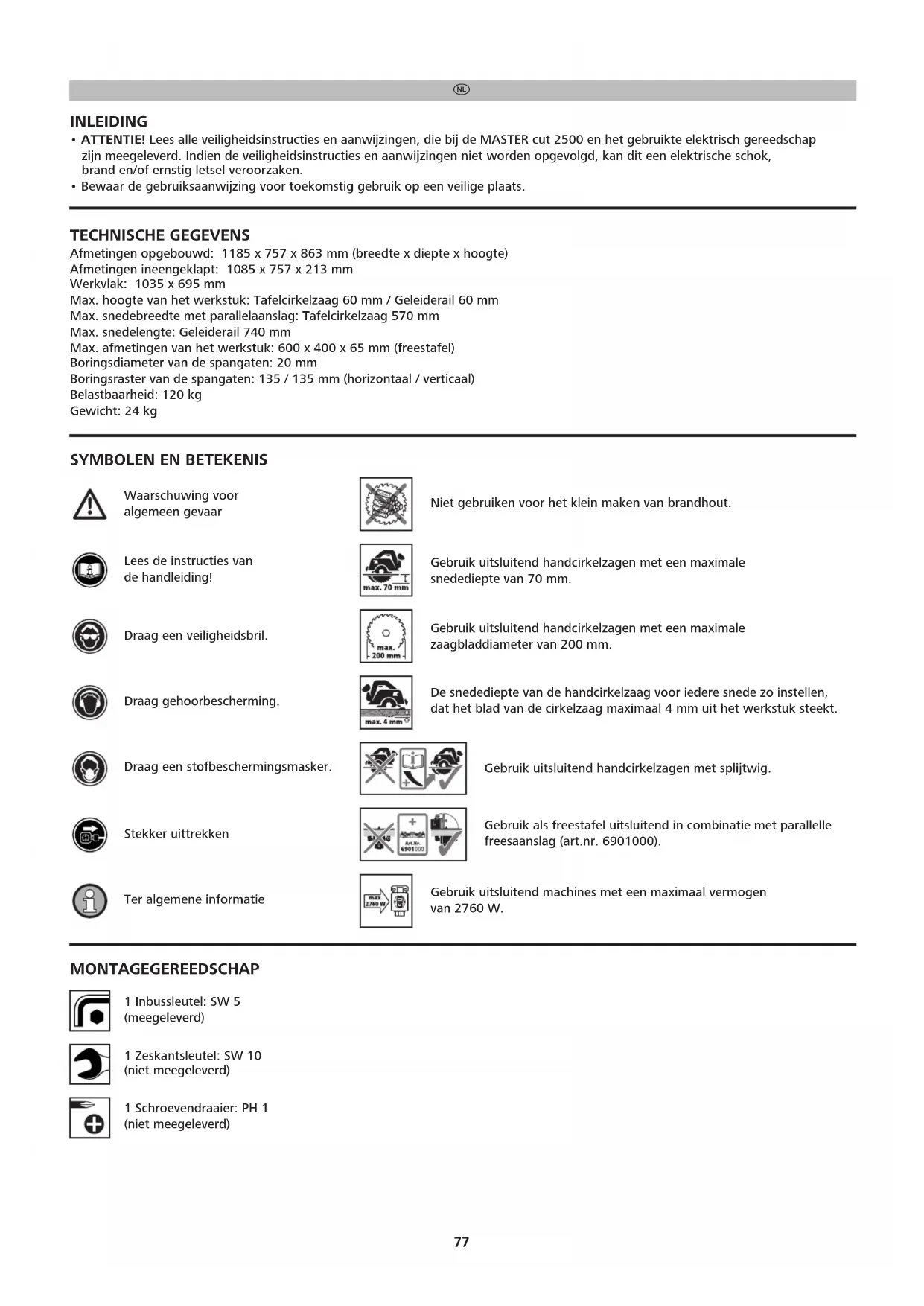

TECHNISCHE GEGEVENS

Afmetingen opgebouwd: 1185 × 757 × 863 ~mm (breedte x diepte x hoogte)

Afmetingen ineengeklapt: 1085 × 757 × 213 ~mm

Werkvlak: 1035 × 695 ~mm

Max. hoogte van het werkstuk: Tafelcirkelzaag 60 mm / Geleiderail 60 mm

Max. snedebreedte met parallelaanslag: Tafelcirkelzaag 570 mm

Max. snedelenge: Geleiderail 740 mm

Max. afmetingen van het werkstuk: 600 × 400 × 65 ~mm (freestafel)

Boringsdiameter van de spangaten: 20mm

Boringsraster van de spangaten: 135 / 135 mm (horizontal / vertical)

Belastbaarheid: 120kg

Gewicht: 24 kg

SYMBOLEN BETEKENIS

Waarschuwing voor algemeen gevaar

Niet gebruiken voor het Klein makes van brandhout.

Lees de instructies van de handleiding!

Gebruik uitsluitend handcirkelzagen met een maximale snedediepte van 70~mm

Draag een veiligheidsbril.

Gebruik uitsluitend handcirkelzagen met een maximale zaagbladdiameter van 200 mm.

Draag gehoorbescheming.

De snedediepte van de handcirkelzaag voor iedere snede zo instellen, dat het blad van de cirkelzaag maximaal 4 mm uit het werkstuk steekt.

Draag een stofbeschemingsmasker.

Gebruik uitsluitend handcirkelzagen met splijtwig.

Stekker uittrekken

Gebruik als freestafel uitsluitend in combinatie met parallelle freesaanslag (art.nr. 6901000).

Ter algemene informatie

Gebruik uitsluitend machines met een maximaal vermogen van 2760 W.

MONTAGEGEREEDSCHAP

1 Inbussleutel: SW 5 (meegeleverd)

1 Zeskantsleutel: SW 10 (niet meegeleverd)

1 Schroevendraaier: PH 1 (niet meegeleverd)

De MASTER cut 2500 is een précisie zaagtafel met een werkstation. Hij is geschikt voor:

• De montage van een handcirkelzaag met splijtwig op de machineplaat met een zaagbladdiameter van max. 200mm en een maximale zaagdiepte van 70~mm . Gebruik alleen zagen binnen de genoemde maximale grondplaatafmetingen (zie afb. 13). De bijbehorende tussenvoering moet worden gebruikt. Het is waarom een stationaire tafelcirkelzaag.
• Gebruik als zaagtafel voor handcirkelzagen zonder splijtwig. Uitsluitend in combinatie met de afzonderlijke splijtwig, art.nr. 6916000 met een zaagbladdiameter van max. 160mm en een zaagbreedte van min. 2,4mm .
• Gebruik als zaagtafel voor handcirkelzagen zonder splijtwig. Uitsluitend in combinatie met de afzonderlijke splijtwig, art.nr. 6917000 met zaagbladdiameters van min. 161 mm tot max. 200 mm, een zaagbreedte van min. 2,4 mm en tot max. 66 mm zaagdiepte.
• Gebruik als geleide handcirkelzaag op de geleider voor het bewerken van groe objecten zoals deuren, werkbladen enz. Hierbij dient de machineplaat met de tussenvoering als geleidingssslede voor de geleider.
• Gebruik als decoupeerzaagtafel. De tussenvoering voor decoupeerzagen en bovenfrezen moet worden gebruikt.
• De montage van een kap- en verstkzaag. De kap- en verstkzaag要去 stevig in de desbetreffende langwerpige gaten worden gemonteerd met het meegeleverde bevestigingsmaterial.
• Gebruik als freestafel, uitsluitend in combinatie met parallelle freesaanslag art.nr 6901000 en voor bovenfrezen met 230 V en maximaal 1800 W. Gebruik geen frezen met een diameter van meer dan 27mm ! De freesmachine mag Niet in combinatie met de geleider worden gebruikt. De tussenvoering met afstandsringen要去 voor boenzagen en decoupeerzagen worden gebruikt.
• Gebruik als werkbank voor het bewerken van werkstukken (bijvoorbeeld boren, slijpen, enz). Met behulp van de eénhandklemmen van wolfcraft (art.nr. 3036000) kannen de werkstukken stevig worden vastgezet door de spangaten van het werkblad.
• De instructies van de fabrikant en de verigheidsvoorschriften van de gebruike machines, evenals de verigheidsvoorschriften van de machinetafel要去en in acht worden genomen.
• Houd u aan deplaatselijke voorschriften voor afvalverwijdering als u de MASTER cut 2500 wilt afvoeren.

Voor schade en ongelukken door het Niet in acht nemen van de voorschriften is de gebruiker aansprakelijk.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Zorg voor een schone, goed verlichte werkplek. Rommel of onverlichte werkplekken konnen ongevallen veroorzaken.
- Met elektrogereedschap nied werken in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Bij gebruik van elektrisch gereedschap ontstaan vonden, waardoor de stof en de dampen in de brand konnen vliegen.
- Tijdens het werkken met elektrisch gereedschap kinderen en anderen op afstand houden. Als u worden afgeleid kunt u de controle over het apparaat verliezen.
- De aansluitstekker van het elektrisch gereedschap moet in de contactdoos passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen adapterstekker samen met randgeaard elektrisch gereedschap. Ongewijzigde stekkers en passende contactdozen verkleinen het gevaar op een elektrische schok.
- Geen elektrisch gereedschap gebruiken in de buurt van vocht of in de regen. Als er water binnendringt in elektrisch gereedschap, verhoegt dit het gevaar op een elektrische schok.
- Als u in de open lucht werkkt met elektrisch gereedschap, uitsluitend verlangkabels gebruiken die ook geschikt zich voor gebruik buitenshuis. Door kabels te gebruiken die geschikt zich voor gebruik buitenhuis, worden het gevaar van een elektrische schok verminderd.
- Als toch met elektrisch gereedschap in een vochtige omgeving gewerkt moet worden, moet u een aardlekschakelaar gebruiken. Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.
- Werk geconcentreerd, let goed op wat u doet en ga met overleg aan de slag met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onachtzaamheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstige verwondingen.
- Draag geschikte persoonlijke beschemmingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waar bij stof vrijkomt, veiligheidshandschoenen bij het bewerken van ruw materiaal en bij het verwisselen van gereedschap.
- Verwijder instelgereedschap of schroefsleutels voor u het elektrisch gereedschap aanzet. Een stuk gereedschap of een sleutel die zich in een draaiend deel van een apparaat bevindt kan letsel veroorzaken.
- Draag passende kleding. Geen wijde kleding of sieraden dragen. Haar, kleding en handschoenen uit de buurt houden van bewegende delen. Loszittende kleding, sieraden of langhaar hunnen verstrikt raken in bewegende delen.
- Gebruik.altijd de veiligheidskap met stofafzuiing.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer aan- of uitgeschakeld kan worden is gevaarlijk en moet gerepareererd worden.
- Bewaar elektrisch gereedschap dat u Niet gebruikt, buiten het bereik van kinderen. Iemand die nicht vertrouwd is met het apparaat of die de gebruiksaanwijzing Niet gelezen heeft, mag het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als dit worden gebruikt door onervaren Personen.
- Controller de functionaliteit van apparaten en gereedschap voordat u begint te werken. Werk nooit met beschadigd of bot gereedschap.
- Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd en geschoold personeel, alleen met originele reserveonderdelen repareren. Dit garandeert, dat de veiligheid van het elektrisch gereedschap behouden blijft.
- Trek de stekker uit het stopcontact en/of het occupak uit het elektrisch gereedschap voor u instellenen van de apparatuur aanpast of hulpstukken verwisselt. Onbedoeld starten van elektrisch gereedschap is een reden voor ongevallen.
- Bouw de machinetafel goed op voor u het elektrisch gereedschap inbouwt. De juiste opbouw is belangrijk om in elkaar zakken te voorkomen.
- Bevestig het elektrisch gereedschap veilig aan de machineplaat voor u het gaat gebruiken. Verschuiven/wegglijden van elektrisch gereedschap op de machineplaat kan ertoe leiden dat u de contro verliest.

• Zet de machinetafel op een stevige, vlakke en horizontale ondergrond. Als de machinetafel kan verschuiven of wiebelen, is een gelijkmatige en veilige geleiding van het elektrisch gereedschap of het werkstuk Niet möglichk.
• De machinetafel Niet overbelasten en Niet gebruiken als ladder of als steiger. Overbelasting of staan op de machinetafel kan ertoe leiden dat het zwaartepunt van de tafel zich maar boven verplaatst en de tafel omkiept.
• Bewerk geen ander materiaal dan hout of Licht verspaanbare kunststof. Uitzondering Alleen met de decoupeerzaag mag met een waarvoor geschikt zaagblad ook Licht verspaanbaar metaal (bijv. aluminium) bewerkt worden.
• Losse splinters, spanen of soortgelijke materiaaldeeltjes mogen Niet met de hand uit de omgeving van het lopende zaagblad worden verwijderd!
• De gezebuike machines要去en voldoen aan de DIN EN 60745-1. Apparaten vanaf bouwjaar 1995要去en voorzien zichn van een EG-markering.
• Zaag nicht "uit de losse hand", d.w.z. het werkstuk Niet uitsluitend met de hand geleiden, maar gebruik de parallelaanslag of hoekaanslag.
  Zaagbladen moen na het uitschakelen van de aandrijving Niet door tegendruk aan de zijkant geremd worden.
• Gebruik gereedschap uitsluitend voor het doel waarvoort het eigenuik gemaakt is.
• Gebruik uitsluitend zaagbladen zonder fouten; het basislicham mag Niet dikker en de schranking Niet smaller zijn dan de dikte van de splijtwig.
• Controller regelmatig of alle schroeven stevig aangetrokken zijn!
• Gebruik uw werktafel nooit onoordeelkundig of voor een ander dan het bedoelde gebruik!
• Alle voorwerpen die Niet nodig zijn van de werktafel verwijderen.
• Niet gebruiken voor hetklein makes van brandhout.
• Gebruik de machinetafel nicht om rondhout te zagen.
  Aan-/Uitzetten van het gebruikte elektrische gereedschap mag uitsluitend met de veiligheidsschakelaar.
  Voor permanent vastzetten van de apparaatschakelaar in de "AAN"-stand uitsluitend de bijgeleverde schakelklem gebruiken.
• Beschadigde splijtinzetstukken verrangen door neue splijtinzetstukken.
  Bij het bewerken van smalle werkstukken in ieder geval een schuifstok gebruiken.
• Controller of de excenterhendels voor de bevestiging van de tafelpoten gesloten zijn.
• Controller voor de ingebruikname dat de handcirkelzaag, bovenfrees of decoupeerzaag op de voorgeschreven wijze op de machineplaat is bevestigd en dat de machineplaat veilig in de uitsparing van de machinetafel is ingeklikt of veilig op de geleiderail zit.
• Neem de maximale afmetingen van het werkstuk in acht (zie Technische Gegevens).
• Gebruik de verschillende splijtinzetstukken uitsluitend voor hun betreffende specifieke doel, zoals dit grafisch op ieder splijtinzetstuk beschreiben is.
• Als u de duwstok, de tussenvoeringen of de hoekanslag Niet gebruikt, hangt u deze aan de hiervoor bestemde schroefhaak.
• Gebruik de machinetafel nicht buiten als het regent of vochtig is.

VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

• Neem naast deze machinespecifieke veriligeidsvoorschriften in ieder geval de veiligheidsvoorschriften in acht van de gebruekte handcirkelzaag.
• Gebruik uitsluitend handcirkelzagen met splijtwig, max. 200 mm zaagbladdiameter en een snediediepte tot max. 70 mm.
• Gebruik uitsluitend zagen binnen de genoemde maximale grondplaatafmetingen (zie afb. 13).
• Gebruik de tafelcirkelzaag uitsluitend met een op voorgeschreiben wijze bevestigde veiligheidskap.
• ATTENTIE! Controller of het cirkelzaagblad parallel met de opening in het splijtinzetstuk gemonteerd is. Indien nodig moet de handcirkelzaag opnieuw uitgelijnd worden.
• Ondersteun lange werkstukken aan de afnamekant, zodate deze er horizontaal waterpas op liggen; bijvoorbeeld met een wolfcraft rolbok (art.-nr. 6119973).
• Voorkom overbelasting van de handcirkelzaag.
• Gebruik geen slijpschijven.
• Gebruik uitsluitend aanbevolen zaagbladen en kies deze afhankelijk van het materiaal dat gezaagg moet worden.
• GEVAAR: Met uw handen Niet in het zaagbereik of aan het zaagbladkommen.
  Pak niets wed onder het werkstuk. De veiligheidskap kan u onder het werkstuk Niet beschermen gegen het zaagblad.
• Pas de snedediepte aan de dikte van het werkstuk aan. De snedediepte要去 minder dan een volle tandhoogte onder het werkstuk zichtaar+zijn.
• Wees er.altijd op bedacht dat bij het zagen het werkstuk door het zaagblad gegren kan worden en tegen de operateur kan worden geslingerd.
• Een terugslag is het resultaat van een verkeerde en/of nicht geschikte toepassing van de zaag. Dit kan worden voorkomen door passende voorzorgsmaatregelen,zoals hierna beschreiben.
• Hou de zaag met beiden handen vast en breng uw armen in een stand waarin u de terugslagkrachten kunt opvangen. Zorg dat u zich alkijd opzij van het zaagblad bevindt, het zaagblad nooit in een lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag terugspringen, de operateur kanECHTER door hepaste voorzorgsmaatregelen de terugslagkrachten beheersen.
• Indien het zaagblad vastloopt of u de werkzaamheden onderbreekt, moet u de zaag uitschakelen en deze rustig in het materiaal honden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of deze,achteruit te trekken zolang het zaagblad nog beweegt, anders kan dit resulteren in een terugslag. Onderzoek en verhelp deoorzaak waarom het zaagblad vastloopt.
• Als u een zaag die in het werkstuk zit wij wilt starten, het zaagblad centreren in de zaagspleet en controllerer of de zaagtanden Niet in het werkstuk zitten vastgehaakt. Als het zaagblad vastgeklemd zit kan dit zich van het werkstuk losmaken of een terugslag veroorzaken als de zaag waar gestart worden.

• Grote platen ondersteunen om het risico van een terugslag door een klemmend zaagblad te verminderen. Grote platen können onder hun eigengewicht gaan doorbuigen. Platen要去en aan beiden kanten worden ondersteund, zowel in de buurt van de zaagspleet als ook aan de kant.

• Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd gezette tanden veroorzaken door een te smalle zaagspleet een verhoogde wrijving, klemmen van het zaagblad en terugslag.

• Voor u begint met zagen de snediediepte- en snijhoeinstellenen vast aantrekken. Als de instellenen tijdens het zagen veranderen kan het zaagblad vastlopen en een terugslag optreden.
• Wees bijzonder voorzichtig met "insteeksneden" in bestaande muren of andere ondoorzlichtigeplaatsen. Het zaagblad dat worden ingestoken kan bij het zagen in verborgen voorwerpen blokkeren en een terugslag veroorzaken.
• Neem de maximale afmetingen van het werkstuk in acht (zie Technische Gegevens).
• Gebruik voor het sleuf- en voegzagen algtd schuifstok, waar dat het zaagblad Niet zichtaar is.

VEILIGHEIDSINSTRUCTIES VOOR TAFELCIRKELZAGEN

• Laat de afdekkingen zitten. Afdekkingen要去 in werkende toestand en correct gemonteerd zijn. Losse, beschadigde of nicht correct werkende afdekkingen要去 gerepareerd of verrangen worden.
• Gebruik voor de scheidingsneden steeds de afdekkingen van het zaagblad en de splijtwig. Voor scheidingsneden, waar bij het zaagblad volledig door het werkstuk zaagt, verminderen de afdekkingen en andere veiligheidsvoorzieningen het risico op verwondingen.
• Let op: het zagen van voegen, gutsen of splitsen met overslag is met de machinetafel Niet toegestaan!
• Let op: bewerk geen werkstukken die dunnerং dan 2 mm!
  Zorg voor het inschakenen van het elektrische gereedschap ervoor dat het zaagblad de afdekking, de splijtwig of het werkstuk Niet raakt. Het per ongeluk contact maken van deze componenten met het zaagblad kan tot een gevaarlijke situatie leiden.
• Stel de splijtwig overeenkomstig de beschrijving in deze gebruikershandleiding af. Verkeerde afstanden, posities en uitlijningen können ervoor zorgen dat de splijtwig een terugslag nicht effectief verhindert.
• Om de splijtwig te latent functioneren, moet hij het werkstuk raken. Bij zaagsneden in werkstukken die zo kort zijn dat de splijtwig ze Niet raakt, werkt de splijtwig Niet. In deze omstandigheden kan een terugslag Niet worden voorkomen door de splijtwig.
• Gebruik het zaagblad dat geschikt is voor de splijtwig. Om de splijtwig goed te latent werken, moet de zaagbladdiameter passen bij de betreffende splijtwig, moet de rug van het zaagblad dunner zichn dan de splijtwig en moet de tandbreede groter zichn dan de splijtwigdike.
  GEVAAR: kom Niet met uw vingers of handen in de buurt van het zaagblad of in het zaagbereik. In een moment onoplettendheid of wonneer uuitglijd t an uw hand in de buurt van het zaagblad komen, wat tot ernstige verwondingen kan leiden.
• Beweeg het werkstuk alleen tegen de draairichting van het zaagblad of het snijgereedschap in. Het bewegen van het werkstuk indezelfde richting als de draairichting van het zaagblad boven de tafel kan ertoe leiden dat het werkstuk en uw hand in het zaagblad worden getrokken.
• Gebruik bij langssneden nooit de verstekaanslag voor de aanvoer van het werkstuk en gebruik bij dwarssneden met de verstekaanslag nooit ook de parallelle aanslag voor de lengte-instelling. Het tegelijktijd geleiden van het werkstuk met de parallelaanslag en met de verstekaanslag verhoegt de kans dat het zaagblad vastslaat en dat er een terugslag optreedt.
• Oefen bij langssneden altijd kracht uit op het werkstukussen de aanslagrail en het zaagblad. Gebruik een duwstok als de afstand tussen de aanslagrail en het zaagblad minder dan 150mm is en een schuifblok als de afstand minder is dan 50~mm . Dergelijkhe hulpmiddelen zorgen ervoor dat uw hand op veilige afstand van het zaagblad blijft.
• Gebruik alleen de meegeleverde duwstok van de fabrikant of een stok die volgens de aanwijzingen is gemaakt. De duwstok zorgt voor voldoende afstandussen hand en zaagblad.
• Gebruik nooit een beschadigde of doorgezaagde duwstok. Een beschadigde duwstok kan breken en ertoe leiden dat uw hand in het zaagblad komt.
• Werk Niet "uit de vrij hand". Gebruik aktijd de parallelaanslag of de verstekaanslag om het werkstuk teplaatsen en te geleiden. "Uit de vrij hand betekent dat u het werkstuk met de hand ondersteunt of geleidt in plaats van met de parallelaanslag of verstekaanslag. Uit de vrij hand zagen leidt tot een verkeerde uitlijning, vastslaan en terugslag.
  Grijp nooit rondon of boen een draaiend zaagblad. Wanneer u een werkstuk aanraakt, kunt u onbedoeld ook het het draaiende zaagblad raken.
• Ondersteun lange en/of brede werkstukken aan de achterkant en/of aan de zijkant van de zaagtafel, zDat deze horizontally blijven. Lange en/of brede werkstukken hebben de neiging bij de rand van de zaagtafel waar beneden te kantelen; dit leidt tot controverlies, vastslaan van het zaagblad en terugslag.
• Voer het werkstuk gewelijkmatig aan. Buig of verdraai het werkstuk Niet. Als het zaagblad vastslaat, schakelt u het elektrische gereedschap uit, trekt u de stekker uit het stopcontact en lost u de oorzaak voor het vastslaan op. Het vastslaan van het zaagblad in het werkstuk kan leiden tot terugslag of blokkeren van de motor.
• Verwijder het afgezaagde materiaal Niet als de zaag loopt. Afgezaagd materiaal kan vast komen te zittenussen het zaagblad en de aanslagrail of in de afdekking en bij het verwijderen uw vingers in het zaagblad trekken. Schakel de zaag uit en wacht tot het zaagblad tot stilstand is gekomen voor u het materiaal verwijdert.
• Ga nooitrecht tegenover het zaagblad staan. Ga altijd aan de kant van het zaagblad staan waar de aanslagrail zich bevindt. Bij een terugslag kan het werkstuk met een groe snugheid aan personen worden geslingerd dierecht tegenover het zaagblad staan.
  Grijp nooit over of ache ter zaagblad om het werkstuk te trekken of te ondersteunen. Hierdoor kunt u het zaagblad ongewenst aanraken, of een terugslag kan ertoe leiden dat uw vingers in het zaagblad worden getrokken.
• Houd en druk het werkstuk dat worden afgezaagd nooit gegen het draaiende zaagblad. Als u het werkstuk dit wordt afgezaagd tegen het zaagblad drukt, leidt dit tot vastslaan en terugslag.
• Lijn de aanslagrail parallel uit met het zaagblad. Een Niet uitgelijnde aanslagrail drukt het werkstuk gegen het zaagblad en zorgt voor een terugslag.
• Wees bijzonder voorzichtig bij het zagen in Niet zichtbare delen van gemonteerde werkstukken. Het instekende zaagblad kan in objecten zagen die een terugslag hunveroorzaken.

• Ondersteun groe platen om het risico op terugslag door een vastslaand zaagblad te verkleinen. Grote platen knen door hun eigengewicht doorbuigen. Platen moeten overal worden ondersteund waar ze buiten het tafeloppervlak steken.

• Wees bijzonder voorzichtig bij het zagen van werkstukken die gedraaid, aan elkaar vastgemaakt of kromgetrokken zijn of geen rechte randen hebben waarlangs ze met een verstekaanslag of langs een aanslagrail kannen worden geleid. Een kromgetrokken, samengesteld of verdraaid werkstuk is instabel en leidt tot een verkeerde uitlijing van de snijlijn met het zaagblad, vastslaan en terugslag.

• Zaag nooit meerere op elkaar of acheer elkaar gestapelde werkstukken. Het zaagblad zou in een of meerdere delen konnen grijpen en een terugslag veroorzaken.
• Als u een zaag waarvan het zaagblad in het werkstuk steekt, weir wilt starten, centreert u het zaagblad zo in de zaaggleuf dat de zaagtanden Niet in het werkstuk haken. Als het zaagblad vastslaat, kan dit het werkstuk omhoog tillen en een terugslagveroorzaken als de zaag opnieuw worden gestart.
• Houd zaagbladen schoon, scherp en voldoende getordeerd. Gebruik nooit kromme zaagbladen of zaagbladen met geschuurde of gebroken tanden. Scherpe en goed getordeerde zaagbladen verminderen de kans op vastslaan, blokkeren en terugslag.
• Schakel de cirkelzaagbank uit en haal de stekker uit het stopcontact voordat u de tafelinzet verwijdert, het zaagblad verwangt, instellenen uitvoert aan de splijtwig of de zaagbladafdekking en als de machine zonder toezicht worden achtergelaten. Voorzorgsmaatregelen zich bedoeld voor het vermijden van ongevallen.
• Laat de cirkelzaagbank nooit zonder toezicht draaien. Schakel het elektrische gereedschap uit en verlaat het nicht voordat het volledig tot stilstand is gekomen. Een zaag die zonder toezicht draait vormt een ongecontroleerd gevaar.
• Plaats de cirkelzaagbank op een plek die vlak en goed verlicht is en waar hij stevig staat en in evenwicht blijft. Deplaats waar hij worden geinstalleerd要去 voldoende ruimte hebben voor het formaat van uw werkstukken. Niet-opgeruimde, slecht verlichte werkplekken en oneffen, gladde vloeren konnen leiden tot ongevallen.
• Verwijder regelmatig zaagspanen en zaagsel onder de zaagtafel en/of van de stofafzuiing. Opgehoopt zaagsel is brandbaar en kan uit zichelf ontbranden.
• Zet de cirkelzaagbank vast. Een Niet goed vastbezette cirkelzaagbank kan bewegen of omvallen.
• Verwijder instelgereedschap, houtresten enz. van de cirkelzaagbank voordat u deze inschakelt. Verschuivingen en möglichk vastslaan können gevaarlijk়.
• Gebruik altijd zaagbladen van de juiste groote en met een geschikt bevestigingsgat (bijv. ruitvormig of rond). Zaagbladen die Niet passen bij de opname van de zaag, lopen Niet rond en waardoor u de controle over de zaag kunt verliezen.
• Gebruik nooit beschadigde of verkeerde bevestigingsmaterialen voor het zaagblad, zoals flenzen, onderlegringen, schroeven of moeren. Deze bevestigingsmaterialen voor het zaagblad zijn special voor uw zaag gemaakt voor een veilig gebruik en optimale prestaties.
• Ga nooit op de cirkelzaagbank staan en gebruik de cirkelzaagband Niet als opstapje. Er können ernstige verwondingen optreten als het elektrische gereedschap omvalt of als u per ongeluk met het zaagblad in contact komt.
• Controller of het zaagblad in de juiste draairichting is gemonteerd. Gebruik geen schuurschijven of draadborstels in de cirkelzaagbank. Onjuiste montage van het zaagblad of het gebruik van Niet aangeraden hulpstukken kan leiden tot ernstige verwondingen.

VEILIGHEIDSVOORSCHRIFTEN VOOR DECOUPEERZAGEN

• Neem naast deze machinespecifieke veiligheidsvoorschriften in ieder geval de veiligheidsvoorschriften in acht van de gebruikte decoupeerzaag.
• Werk nooit met een beschadigde decoupeerzaag.
• Voorkom overbelasting van de decoupeerzaag.
• De decoupeerzaag mag Niet in combinatie met de geleiderail gekruikt worden.

VEILIGHEIDSINSTRUCTIES VOOR KAP- EN VERSTEKZAGEN

• Houdt u naast deze machinespecifieke veiligheidsinstructies aktijd aan de veiligheidsinstructures van de gebruikte kap- en verstkzaag.
• Monteer de kap- en verstkzaag volgens de aanwijzingen in deze handleiding.
• Werk Niet met een beschadigde kap- en verstkzaag en gebruik geen botte of beschadigde zaagbladen.
• Ondersteun lange werkstukken aan de afvoerijde om gevaarlijke situatuies door ongecontroleerd kantelen te voorkomen.

ATTENTIE! GEBRUK ALS FREESTAFEL UITSLUITEND IN COMBINATIE

MET DE PARALLEL-FREESAANSLAG ART. NR 6901000

VEILIGHEIDSVOORSCHRIFTEN VOOR BOVENFREZEN

• Neem naast deze machinespecifieke veiligheidsvoorschriften in ieder geval de veiligheidsvoorschriften in acht van de gebruekte bovenfrees.
• Wees er altijd op bedacht, dat u bij het freeze onverwachs en plotseling de controle over het werkstuk kunt verliezen en dat er een terugslag kan optreden.
• Gebruik de machinetafel Niet voor boogfrezen!
• Freeswerkzaamheden waarom uitsluitend uitvoeren met de als hulpstuk verkrijgbare parallel freesanslag (art.-nr. 6901000) om terugslag en aanraken van de frees met de hand te verhinderen.
• Volg de instructies in de originele handleiding van de parallel-freesaanslag (art.-nr. 6901000) voor een correcte montage.
• Gebruik geen bovenfrees met meer dan 1800W enmeer dan 230V .
• Gebruik geen frees met een diameter van meer dan 27mm
• De freesmachine mag Niet in combinatie met de geleiderail gebruikt worden.

• Het is van belang dat de aanvoerbeweging uitsluitend gegen de draairichting van de frees mag plaatsvinden.
  Kies de meegeleverde afstandsringen uit hier verhouding met het formaat van het freesgereedschap. Om veilig te konnen werken moet een zo Klein möglichke afstandsring worden gebruikt.

• Gebruik uitsluitend scherp, goed onderhonden en volgens de voorschriften van de gereedschapsfabrikant ingesteld freesgereedschap.

• Schenk bij de apparaten en het gereedschap dat u gebruikt aandacht aan de gegevens over min.-/max.- -toerental en draairichting die op het product, de verpakking of in de handleiding staan vermeld.
  Denk eraan, dat een verkeerd gebruik van freesgereedschap, werkstuk en voorzieningen voor werkstukgeleiding kan leiden tot een gevaarlijke situatie.
  Tijdens het frezen aan de aanslag de handen uit de buurt van het freesgereedschap houden.
• Gebruik zover möglichk bij het frezen de tafelaandrukschoenen als extra steun bij de parallel-freesaanslag.
• Ondersteun lange werkstukken aan de afnamekant om gevaarlijke situatuies door ongecontroleerd kiepen te verhinderen. De steun moet stabel staan en bezelfde hoogte hebben als de machinetafel, bijv. de rolbok (art.-nr. 6119973).
  Bewerk uitsluitend werkstukken die door hun formaat en gewicht door een persoon veilig vastgehonden en geid konnen worden.
  Kies het juiste toerental dat geschikt is voor het gereedschap en het werkstuk. In de handleiding van uw bovenfrees vindt u exacte gegevens omtrent het toerental.
• Neem de maximale afmetingen van het werkstuk in acht (zie Technische Gegevens).

MEEGELEVERD

Neem de MASTER cut 2500 uit de verpakking en controller of alle afgebeelde onderdelen zijn meegeleverd (afb. 1 en 2).

BASISMONTAGE

Montage van de tafel: leg de tafel op een vlakke, schone ondergrond (afb. 3.1). Maak beiden excenterhefbomen los en klap het rechtter paar poten open tot de aanslag. Sluit verzolgens beiden excenterhefbomen weer (afb. 3.2). Maak de vier excenterhefbomen los en klap het linker paar poten open tot de aanslag. Sluit verzolgens alle vier de excenterhefbomen weer (afb. 3.3). Plaats de tafel op de poten (afb. 3.4) en stel de tafel indien nodig nog af door de hoogteverstelling te draaien (afb. 3.4).

LET OP: zorg ervoor dat uw handen bij het open- of dichtklappen van de tafel en bij hetplaatsen van de machineplaat Niet bekneld raken.

Veiligheidsschakelaar: monteer de veiligheidsschakelaar op de afgebeelde wijze op de machinetafel (afb. 4).

Veiligheidskap: monteer eerst de afzonderlijke onderdelen van de beschemmkap (afb. 5.1). Schuif de beschemmkaphouder met de geleiding in het aluminium profiel (afb. 5.2). Plaats de beschemmkap zo boven de zaaggleuf, dat deze het voorste deel van de zaaggleuf afdekt. Draai de gripschoef rechtsom vast (afb. 5.3).

Hoekanslag: Monteer de hoekanslag op de afgebeelde wijze (afb. 6.1 t/m 6.4).

Hoekanslag voor geleiders: monteer de lange hoekaanslag, de aanslagruiter en de aanslaggeleider (afb. 7.1). Schuif de aanslagruiter met de groef in de hoekaanslag en draai de gripschoef rechtsom vast (afb. 7.2).

Schroefhaak voor opbergen: Schroef de drie houders losjes in elkaar (afb. 8.1), schuif cervolgens de houders in de geleider en positioneer deze op een geschikte afstand. Draai de contramoer vast (afb. 8.2). Steek de duwstok en/of nicht benodigde hulpstukken op de holders (afb. 8.3).

Inschakelklem: kaik het ene uiteinde van het snoer vast aan de opening van de inschakelklem en het andere uiteinde aan het hoekprofiel van de tafel (afb. 9).

LET OP: let erop dat het snoer zo lang is dat de inschakelklem bij het kantelen van de machineplaat automatisch loskomt van het elektrische gereedschap

MONTAGE VAN DE HANDCIRKELZAAG

Opmerking: voor de eerste montage van de handcirkelzaag en het parlel uitlijnen van het zaagblad moeten eerst de geleidingsrails op de tafel worden gemonteerd.

Montage geleidingsrails: plaats eerst de rechter en linker kunststof houders stevig in de betreffende gaten in het aluminium profiel. Leg de geleidingsrails parallel aan de groef in het werkblad op de tafel en breng beiden metalen klemmen aan in het profiel van de rails. Schuif nu beiden klemmen gegen de kunststof houders en druk deze aan. Hiermee worden de geleidingsrail nauwkeurig uitgelijnd. Draaiervoigens beide klemmen vast (afb.10.1 en 10.2).

Verwijden van de machineplaat: til de tussenvoering zoals afgebeeld eerst ie's omhoog aan de uitsparing om te ontgrendelen (afb. 11.1). Trek de tussenvoering verrolgens in de richting van de pijl (afbeelding 11.2). Til de tussenvoering er nuuit (afb. 11.3).

LET OP: de tussenvoering voor de cirkelzaagbank要去 algerd voor het uitnemen van de machineplaat!

Til nu de machineplaat op aan de greep (afb. 11.4). Door de machineplaat op te tilen komt deutsche los van de vier klemhoulders en kan met beiden handen worden verwijderd (afb. 11.5). Plaats nu de tussenvoeringeer terug (afb. 11.6).

De machineplaat op de geleidingsgrails plaatsen:plaats nu zoals afgebeeld de machineplaat van bovenaf op de geleiding in de geleidingsgrails (afb. 12).

Te gebruiken handcirkelzagen: de maximale afmetingen van de te gebruiken handcirkelzagen vindt u in afb. 13. Gebruik alleen handcirkelzagen met splijtwig, een maximale zaagbladdiameter van 200mm en een zaagdiepte tot max. 70mm .

Monteren en uitlijnen van de handcirkelzaag

Maak de zaagdieptevergrendeling van de handcirkelzaag los en trek de pendelbeschemkap terug Zet nu de handcirkelzaag op de machineplaat. Stel de zaagdiepte met voldoende vrijloop in de groef van het werkblad in en draai de zaagdieptevergrendeling vast. Lijn nu het zaagblad van de handcirkelzaag parallel ten opzichte van de zwarte rubberen lip van de geleidingsrails uit (afb. 14.1). Monteer nu de zieszaanslagen zodat alle zijaanslagen over het hele oppervlak in contact zijn met de grondplaat van de machine. De beidechterste aanslagen in de lengterichting dienen als stopaanslagen van de handcirkelzaag in zaagrichting, om ervoor te zorgen dat de handcirkelzaag bij het zagen goed gesteund is (afb. 14.2). Daarna monteert u de vier werkstukhoulders (afb. 14.3). Verwijder de gemonteerde handcirkelzaag met de machineplaat en leg deze zoals afgebeeld op de tafel (afb. 14.4). Controleer nu bij volledig maar buiten gebrachte zaagdiepte de afstand van de voorste cirkelzaagbladtand tot de voorste kant van de tussenvoering (afb. 14.5).

LET OP: deze afstand moet minder zichn dan 20~mm Eventueel moet de handcirkelzaag in de lengterichting opnieuw worden uitgelijnd en de beiden stopaanslagen opniew worden ingesteld.

Plaats nu de machineplaat samen met de handcirkelzaag zoals afgebeeld op de tafel en verwijder de tussenvoering (afb. 14.6). Zet nu de machineplaat op de voorste klemhouser. Plaats deze verzolgens met een hand op de greep op het tafelblad (afb. 14.7). Klik de machineplaat vast (afb. 14.8). Plaats verzolgens de tussenvoering wee terug (afb. 14.9).

LET OP: controller of het cirkelzaagblad parallel aan de opening in de tussenvoering is gemonteerd. Eventuel moet de handcirkelzaag opnieuw worden uitgelijnd (afb. 14.2 en 14.3).

Gebruik van handcirkelzagen met brede grondplaten

Als de maat van het midden van het zaagblad tot de buitenkant van de grondplaat van de cirkelzaag breder is dan 128mm moeten bij de montage de beiden lange zijaanslagen worden gebruikt. Hierbij dieren beiden zijaanslagen in "detail F" ook als stopaanslagen voor de handcirkelzaag (afb. 14.10). Gebruik alleen handcirkelzagen binnen de genoemde maximale grondplaatafmetingen (afb. 13).

Aansluten op de stroomvoorziening: steek de stekker van de handcirkelzaag in de veiligheidsschakelaar en een verlangkabel vanaf de veiligheidsstekker in het stopcontact (afb. 15.1). De verlangkabel is Niet inbegrepen.

LET OP: voor eerste ingebruikname de thermische schakelaar indrukken! Wacht na een stroomonderbreking door overspanning 4 - 5 minuten voordat u de thermische schakelaar indrukt. Hierna kutu u de AAN-/ON-schakelaar gebruiken (Afb. 15.2).

Op de veiligheidsschakelaar de rode knop (UIT) indrukken. Monteer daarna de schakelklem op de handcirkelzaag (afb. 15.3). Druk nu de groene knop (AAN) in en controllerer de vrijloop van het zaagblad in de tussenvoering (afb. 15.4). Druk cervolgens waar op de rode knop (UIT).

LET OP: trek de stekker er altijd uit als het apparaat Niet worden gebruikt en als u de tafel in elkaar klapt.

De MASTER cut 2500 is nu maar voor gebruik.

STATIONAIR ZAGEN MET DE HANDCIRKELZAAG

LET OP: werk.altijd met veiligheidskap engebruik de stofafzuginstallatie op de veiligheidskap.

Zagen met de hoekanslag

Schuif de hoekanslag in de geleider (afb. 16.1). Let erop dat het zwarte uiteinde van de aanslag zo zich mogelijk onder de veiligheidskap loopt om te garanderen dat de kap wordt opgetild (afb. 16.2). Trek nu de hoekanslag terug en leg het werkstuk gegen de hoekanslag aan. Zet de handcirkelzaag met de veiligheidsschakelaar aan. Schuif op de afgebeelde wijze het werkstuk bij de hoekanslag in de richting van de pijl maar het cirkelzaagblad (afb. 16.3) totdat het werkstuk volledig is doorgezaagd. Zet de handcirkelzaag daarna met de veiligheidsschakelaar weeuit.

LET OP: zorg ervoor dat uw handen op voldoende afstand van het cirkelzaagblad blijven (gevaar voor lichamelijk letsel).

Bij deze montage van de hoekanslag hunnen werkstukken met een hoogte van minimaal 15mm tot maximaal 60~mm worden gezaagd. Als het werkstuk minder hoog is dan 15mm , moet de hoekanslaggeleiding worden omgebouwd (afb. 16.7). Met de hoekanslag kunt u werkstukken in een hoek van 0^ - 65^ zagen. Draai hiertoe de gripschroef los, stel de gewenste hoek in en draai de gripschroef weer goed aan (afb. 16.8). Zaag verzolgens zoals in de afb. 16.1 tot 16.3 worden weergegeven.

Zagen met de parallelaanslag

Monteer de parallelaanslag eerst losjes op de afgebeelde wijze. Steek de parallelaanslag met opengedraaide excenterhefbomen op de tafel in de geleiding. Lijn de parallelaanslag met behulp van de opgedrukte schaalverdeling parallel uit in het geleidingsprofiel. Druk.beide excenterhefbomenaarbeneden endraai de bevestigingsschroeven vast.Controleer of de parallelaanslag parallel aan het cirkelzaagblad isuitgelijnd (afb. 17.1).Aansluitend moet de geleiding van de hoegaanslag op de parallelaanslag worden gemonteerd om het terugslaan van het werkstuk bij het zagen te vermijden. Gebruik hiervoor de afgebeelde bevestigingsmaterialen van de hoegaanslag. Monteer hiervoor beside schroeven met beiden onderlegringen en de vierkante moeren losje op de parallelaanslag (afb. 17.2).

Aansluitend schuift u de geleiding zoals afgebeeld op de parallelaanslag in de beiden vierkante moeren. Het uiteinde van de geleiding mag maximaal tot het uiteinde van het cirkelzaagblad worden ingeschoven (afb. 17.3). Draai.beide schroeven vast. Maak beide excenterhefbomen los, stel de gewenste zaagbreedte in. Let er absolut op dat de parallelaanslag parallel met het cirkelzaagblad isuitgelijnd. Druk aansluitend beside excenterhefbomenaar beneden. Zet nu de handcirkelzaag met de veiligheidsschakelaar aan. Schuif op de afgebeelde wijze het werkstuk in de richting van de pijl maar het cirkelzaagblad (afb. 17.4) totdat het werkstuk volledig isdoorgezaagd. Zet de handcirkelzaag daarna met de veiligheidsschakelaar weeuit. Bij smalle werkstukken moet absolut de meegeleverde schuifstok worden gebruikt (afb. 17.5). Indien nodig kan de parallelaanslag ook links van het cirkelzaagblad worden gemonteerd. Hiervoor要去 de geleiding met een aantal gaten worden verplaatst (afb. 17.6). De benodigde montagestappen vindt u in de afbeelden 17.1 t/m 17.3.

Verticale versteksneden

Bij verticale versteksneden moet de handcirkelzaag opnieuw worden uitgelijnd. Verwijder eerst de tussenvoering (afb. 18.1). Til aansluitend de machineplaat op aan de graep (afb. 18.2). Verwijder nu de machineplaat (afb. 18.3). Trek de pendelbeschemkap van de handcirkelzaag terug en plaats de tussenvoering wee tergen de aanslag (afb. 18.4). Leg de gemonteerde machineplaat zoals afgebeeld op de tafel (afb. 18.5). Maak de vier werkstukholders en de vier zijaanslagen los. Stel de gewenste verstkhoek op de handcirkelzaag in. Verschuif de grondplaat parallel aan de twee resterende stopaanslagen in de richting van de pijl (afb. 18.6). Let er absluut op dat het zaagblad vrij loopt in de tussenvoering. Zet aansluitend de vier zijaanslagen en de vier werkstukholders goed vast (afb. 18.7). Plaatns u de machineplaat samen met de handcirkelzaag op de tafel en verwijder de tussenvoering. Zet nu de machineplaat op de voorste klemhouser. Plaatns dezeervolgens met een hand op de graep op het tafelblad. Klik de machineplaat vast en plaats verwolgens de tussenvoering weer (afb. 14.6 t/m 14.9). De tafel is nu klaar voor verticale versteksneden (afb. 18.8). Indien nodig kan de beschemkap met de verstelschroef waar de zijkant toe worden versteld zodate het zaagblad vrij en met voldoende afstand onder de beschemkap kan lopen (afb. 18.9).

De eerste montage van de handcirkelzaag (afb. 14.1 tot 14.8) werd precies passend voor het werken met de geleiderail uitgevoerd. Leg de machineplaat nu met gemonteerde handcirkelzaag op de tafel en verrang het splijtinzetstuk voor stationair zagen door het splijtinzetstuk voor het zagen met geleiderail (afb.19.1). Leg et werkstuk op het werkblad. Gebruik zover möglichk aktijd de hoekaanslag voor de geleiderail (zie paragraaf hoeksneden). Monteer daarna de geleiderail met de beiden holders en de twee klemmen (afb. 19.2) Draai de twee klemmen aktijd zo vast dat het werkstuk bij het zagen Niet kan verschuiven. Zet de machineplaat met gemonteerde handcirkelzaag op de geleider van de geleiderail. Stel nu de snedediepte van de handcirkelzaag zo in, dat het cirkelzaagblad maximaal 4mm onder het werkstuk uittsteekt.

ATTENTIE! Bij het zagen van smalle werkstukken要去 de geleiderail met even hoge werkstukken op de gehele tafelbreedte ondersteund worden, zodat de geleiderail met de machineplaat Niet kiepen kan.

ATTENTIE! De apparatenstekker van de handcirkelzaag moet in een netcontactdoos worden gestoken. De veiligheidsschakelaar en de schakelklem moot Niet gebruikt worden voor het zagen met de geleiderail.

Zet de handcirkelzaag aan en geleid deze alttjd parallel aan de geleiderail (afb. 19.3). Als de snede klaar is de handcirkelzaag uitzetten.

Hoeksneden: Steek hiervoor de kunststoffhouser van de hoegaanslag in een boorgat in het werkblad. Gebruik hiervoor altijd het eerstvolgende boorgat waar de snijrand van de geleiderail Schuif de losjes gemonteerde aanslaggeleider in de gleuf van het werkblad door tot aan de hoegaanslag. Klem nu de gleuf van de aanslaggeleider in het profiel van de hoegaanslag. Lijn het werkstuk samen met de hoegaanslag uit op de geleiderail. Draai verwolgens dekartelschroef van de aanslaggeleider stevig vast (afb. 19.4).

Seriesneden: Bij seriesneden de extra aanslagruiter monteren. Voer de aanslagruiter in de gleuf van de hoegaanslag in en draai de metalen aanslag tot op het werkblad. Leg het werkstuk in de gewenste lengte gegen de hoegaanslag aan. Schuif verwolgens de aanslagruiter tot gegen het einde van het werkstuk aan en draai dekartelschroef vast (afb.19.5).

ZAGEN MET DE DECOUPEERZAAG

Plaats de tussenvoering voor decoupeerzagen in de machineplaat (afb. 20.1). Lijn de decoupeerzaag op de machineplaat zo uit dat het zaagblad midden in de zaagopening valt. Monteer nu de decoupeerzaag op de afgebeelde wijze (afb. 20.2 en 20.3). Plaats de gemonteerde decoupeerzaag met de machineplaat in de tafel en klik deze vast in de vier holders. Steek de inschakelijktem in de schakelaar van de decoupeerzaag en sluit de stekker op de verligheidsschakelaar aan. De tafel is nu maar voor decoueerzagen (afb. 20.4).

MONTAGE VAN EEN KAP- EN VERSTEKZAAG

Met de meegeleverde bevestigingsbauten kut u een kap- en verstkzaag op de tafel monteren. Zet de kap- en verstkzaag midden op de tafel met de montagegaten boven de twee langwerpige gaten van het tafelblad.

Zet nu de kap- en verstkzaag vast. Steek hiervoor de schroeven en dekleine onderlegringen van bovenaf door de montagegaten en door het tafelblad. Zet met de groe onderlegringen en de moeren de bouten aan de onderkant vast (afb. 21).

LET OP: de kap- en verstekzaag moet met minimaal twee bevestigingschroeven, vier ringen en twee moeren aan de tafel worden bevestigd. Als de montagegaten van uw zaag Niet overeenkomen met de lange gaten in het tafelblad, mag u de kap- en verstekzaag Niet gebruiken.

INSTELLEN VAN DE MACHINEPLAAT

De hoogte van de machineplaat is in de fabriek zo ingesteld, dat het werkstuk gegarandeerd over het werkblad en de machineplaat glijdt. Zo nodig kan de hoogte van de machineplaat worden aangepast. Draai hiertoe de vijf contramoeren los. Lijn de machineplaat daarna met de vijf instelschroeven op gelinge hoogte met het werkblad uit en draai de contramoeren wee vast (afb. 22). Controller als itijd voor alle werkzaamheden of de vijf contramoeren vast+zijn aangedraaid.

SPECIALE HULPSTUKKEN VOOR DE MASTER cut 2500

TWEE EXTRA MONTEERBARE SPLIJTWIGGEN, ART. NR. 6916000 EN 6917000

VOOR HET GEBRUIK VAN HANDCIRKELZAGEN ZONDER SPLITWIG

LET OP: de hier beschreiben speciale hulpstukken mogen uitsluitend met de MASTER cut 2500 worden gebruikt.

OPMERKING: functie en bediening van dit speciale hulpstuk worden hierna beschreiben en vanaf pagina 21 met afbeeldingen geillustreerd.

Met de beiden splijtwiggen kan een handcirkelzaag zonder splijtwig worden gebruikt.

Splijtwig 6916000 is bedoeld voor het gebruik van handcirkelzagen met handcirkelzaagbladen tot een maximale diameter van 160mm en een zaagbreedte van minimaal 2,4mm tot maximaal 2,8mm togetstaan.

Splijtwig 6917000 is bedoeld voor het gebruik van handcirkelzagen met handcirkelzaagbladen tot een maximale diameter van 200mm en een zaagbreedte van minimaal 2,4mm tot maximaal 2,8mm en een maximale zaagdiepte van 66mm togetstaan.

LET OP: neem vór gebruik van het speciale hulpstuk de algemene veiligheidsvoorschriften, de veiligheidsvoorschriften voor handcirkelzagen en de oorspronkelijke handleiding voor de handcirkelzaag zonder splijtwig nauwgezet in acht.

SPLIJTWIGGEN ART. NR. 6916000 EN 6917000

De Splijtwig 6916000 omvat de volgende onderdelen: 1x splijtwig (voor max. cirkelzaagbladdiameter van 160 mm), 1x splijtwighouder (lange uitvoering), 1x instelmaat (afb. A).

De Splijtwig 6917000 omvat de volgende onderdelen: 1x splijtwig (voor max. cirkelzaagbladdiameter van 200 mm), 1x splijtwighouder (korte uitvoering), 1x instelmaat (afb. B)

LET OP: hierna worden alleen de montage en functie van de splijtwig met art. nr. 6916000 voor handcirkelzagen met een cirkelzaagbladdiameter van max. 160~mm beschreven. Splijtwig met art. nr 6917000 voor handcirkelzagen met een cirkelzaagbladdiameter van max. 200~mm worden opdezelfde wijze gemonteerd en werkt opdezelfde manier. Met deze splijtwig is het echter möglichk werkstukken met een maximale werkstukhoogte van 50~mm te bewerken.

MONTAGE VAN DE HANDCIRKELZAAG ZONDER SPLIJTWIG

LET OP: voor de eerste montage van de handcirkelzaag en het parallel uitlijnen van het zaagblad要去 de handcirkelzaag met de machineplaat worden uittgelijnd op de geleidingsrails en worden gemonteerd.

OPMERKING: lees en volg de instructies in deze gebruikershandleiding voor de montage van geleidingsgrails en het verwijderen enplaatsen van de machineplaat.

Monteren en uitlijnen van de handcirkelzaag

Maak de zaagdieptevergrendeling van de handcirkelzaag los en trek de pendelbeschemkap terug. Zet nu de handcirkelzaag op de machineplaat. Stel de zaagdiepte met voldoende vrijloop in de groef van het werkblad in en draai de zaagdieptevergrendeling vast. Lijn nu het zaagblad van de handcirkelzaag parallel ten opzichte van de zwarte rubberen lip van de geleidingsrailsuit (afb.C.1). Monteer nu de zes zijaanslagen zodate alle zijaanslagen over het hele oppervlak in contact+zijn met de grondplaat van de machine. De beide achefterste aanslagen in de lengterichting dienen als stopaanslagen van de handcirkelzaag in zaagrichting, om ervoor te zorgen dat de handcirkelzaag bij het zagen goed gesteund is (afb.C.2). Daarna monteert u de vier werkstukholders (afb.C.3). Verwijder de gemonteerde handcirkelzaag met de machineplaat en leg deze zoals afgebeeld op de tafel (afb.C.4). Controller nu bij volledig maar buiten gebrachte zaagdiepte de afstand van de voorste cirkelzaagbladtand tot de voorste rand van de tussenvoering (afb.C.5).

LET OP: deze afstand moet minder zich dan 20~mm Eventueel moet de handcirkelzaag in de lengterichting opnieuw worden uitgelijnd en de beiden stopaanslagen opnieuw worden ingesteld.

OPMERKING: als de afstandCUSen het midden van het zaagblad tot de buitenkant van de grondplaat van de cirkelzaagmeer is dan 128~mm moeten bij de montage de beide lange zijaanslagen worden gebruikt. Lees en volg de instructies in deze gebruikershandleiding voor de montage van bredere grondplaten bij handcirkelzagen.

MONTAGE VAN DE SPUJTWIG

Leg de gemonteerde handcirkelzaag zoals afgebeeld op de tafel (afb. D.1). Monteer de houserpennen losjes met de bevestigingschroef. Schuif deze verbinding zoals afgebeeld zover in de machineplaat tot de opnamegroef voor de splijtwig zichtaar is (afb. D.2). Steek de splijtwig onceveer 2 cm van bovenaf in de groef van de houserpen (afb. D.3). Let op dat de splijtwig tot de aanslag op de machineplaat is gedraaid (= verticale uitlijning). Draai de bevestigingschroef vast (afb. D.4).

UITLIJNEN VAN DE HANDCIRKELZAAG

Plaats de gemonteerde handcirkelzaag zoals afgebeeld op de tafel.

LET OP: controller nu of het cirkelzaagblad gecentreerd op de splijtwig en parallel in de zaaggleuf is uitgelijnd.

De voorzijde van de handcirkelzaag要去en met de 0-markering op de grondplaat van de handcirkelzaag en de beiden hulplijnen op de machineplaat zijn uitgelijnd. Dechterzijde van de handcirkelzaag要去gcentreerd ten opzichte van het cirkelzaagblad en de splijtwig� uitgelijnd (afb. D.5).

LET OP: als het cirkelzaagblad Niet gecentreerd ten opzichte van de splijtwig is uitgelijnd, moet de handcirkelzaag aan de zijkant opnieuw worden uitgelijnd.

LET OP: voor hetplaatsen van de machineplaat in de tafel moet de splijtwig met de bevestigingsbauten en de bevestigingsschroeven.
weer worden opgebouwd.

Draai de bevestigingschroef los, trek de splijtwig maar boven toe eruit. Verwijder verrolgens de houderpennen met de bevestigingschroef (afb. D.6).

Instellen van de veiligheidsafstandussen splittwig en cirkelzaagblad met behulp van de instelmaat.

Plaats nu de machineplaat samen met de handcirkelzaag zoals afgebeeld op de tafel en verwijder de tussenvoering (afb. E.1). Zet de machineplaat op de voorste klemhouser. Plaats deze verrolgens met een hand op de greep op het tafelblad (afb. E.2). Klik de machineplaat vast (afb. E.3). Plaats verrolgens de tussenvoering wee terug (afb. E.4). Monteer de houderpennen losjes met de bevestigingschroef. Schuii deze verbinding zoals afgebeeld zover in de machineplaat tot de opnamegroef voor de splijtwig zichtaar is (afb. E.5). Steek de splijtwig ongeveer 2 cm van bovenaf in de groef van de houderpen (afb. E.6). Let op dat de splijtwig tot de aanslag op de machineplaat is gedraaid (= verticale uitlijning). Draai de bevestigingssschroef vast (afb. E.7). Monteer de afgebeelde onderdelen op de splijtwig (afb. E.8). Draai de schroef en de kartelmoer van de splijtwig vast, monteer de schroef en dekartelmoer losjes in de voorzijde van de behuizing (afb. E.9). Draai nu de bevestigingssschroef van de houderpen los (afb. E.10). Schuiif de splijtwig verticaal maar beneden tot het cirkelzaagblad (afb. E.11). Schuiif de splijtwig zo ver� beneden dat minstens een tand van het cirkelzaagblad de behuizing van de instelmaat raakt. Draai nu de voorste kartelmoer vast (afb. E.12). Na het vastdraaien van de inbusschroef hebt u de veiligheidsafstand van max. 5 mm van het cirkelzaagblad tot de splijtwig ingesteld (afb. E.13). Schroef daarna de instelmaat los van de splijtwig (afb. E.14).

LET OP: controller nu nogmaals of het cirkelzaagblad gecentreer den opzichte van de splijtwig is uitgelijnd (detail in afb. E.14) en de veiligheidsafstand tussen cirkelzaagblad en splijtwig nog steeds max. 5 mm is (detail in afb. E.12). Zo Niet, dan要去 de handcirkelzaag opnieuw worden uitgelijnd.

LET OP: controller vór alle werkzaamheden de splijtwig en het montagematerialial goed vastzitten!

De tafel is nu klaar voor stationair zagen. Lees hiervoord gebruiksinstructies voor stationair zagen met de handcirkelzaag.

Aanpassen van de zaagdiepte

Als de zaagdiepte van de handcirkelzaag worden gewijzigd moet de splijtwig in de hoogte worden aangepast om de veiligheidsafstand van max. 5 mm tot het handcirkelzaagblad te waarborgen. Maak erst de splijtwig los met de inbussleutel. Stel nu de gewenste zaagdiepte van de handcirkelzaag in. Trek nu de zaagdieptevergrendeling vast. Monteer en positioneer de instelmaat samen met de splijtwig, zoals in de afbeeldenen E.5 t/m E.14 worden weergegeven.

Verticale versteksneden

Bij verticale versteksneden moet de handcirkelzaag aan de zijkant opnieuw worden uittgelijnd. Stel de gewenste verstkhoek op de handcirkelzaag in. Trek de pendelbeschemkap van de handcirkelzaag maar achteren en zet de machine in het midden van de zaaggleuf van de machineplaat. Maak de zaagdieptevergrendeling van de handcirkelzaag los en schuif de zaagdiepte vollediguit. Draai de zaagdieptevergrendeling vast (afb. F.1).

LET OP: lijn het cirkelzaagblad parallel in de zaaggleuf uit. Controleer nu de afstand van de voorste tand van het cirkelzaagblad tot de Voorzijde van zaaggleuf. Deze afstand moet minder zichen dan 20~mm (afb. F.2).

Monteer nu de ces zijaanslagen zdat alle zijaanslagen over het hele oppervlak in contact zichn met de grondplaat van de machine. De beiden achefterste aanslagen in de lengterichting dienen als stopaanslagen van de handcirkelzaag in zaagrichting, om ervoor te zorgen dat de handcirkelzaag bij het zagen goed gesteund is. Daarna monteert u de vier werkstukholders (afb. F.3).

Monteer nu de ces zijaanslagen zdat alle zijaanslagen over het hele oppervlak in contact zichn met de grondplaat van de machine. De beiden achefterste aanslagen in de lengterichting dienen als stopaanslagen van de handcirkelzaag in zaagrichting, om ervoor te zorgen dat de handcirkelzaag bij het zagen goed gesteund is. Daarna monteert u de vier werkstukholders (afb. F.3).

OPMERKING: als de afstandCUSen het midden van het zaagblad tot de buitenkant van de grondplaat van de cirkelzaagmeer is dan 128~mm moeten bij de montage de beide lange zijaanslagen worden gebruikt. Lees en volg de instructies in deze gebruikershandleiding voor de montage van bredere grondplaten bij handcirkelzagen.

MONTAGE VAN DE SPLITWIG

Plaats de gemonteerde handcirkelzaag zoals afgebeeld op de tafel (afb. F.4). Monteer de houderpennen losjes met de bevestigingschroef. Schuif deze verbinding zoals afgebeeld zover in de machineplaat tot de opnamegroef voor de splijtwig zichtaar is (afb. F.5). Steek de splijtwig ongeveer 2 cm van bovenaf in de groef van de houderpen (afb. F.6). Draai de splijtwig totdat.Dez exactaar het midden van het cirkelzaagblad is gedraaid.Draai de bevestigingschroef vast (afb.F.7).

LET OP: als het cirkelzaagblad Niet gecentreerdt ten opzichte van de splijtwig is uitgelijnd, moet de handcirkelzaag aan de zijkant opnieuw worden uitgelijnd.

LET OP: voor hetplaatsen van de machineplaat in de tafel moet de splijtwig met de bevestigingsbauten en de bevestigingsschroeven aanwerden opgeboudw.

Draai de bevestigingschroef los, trek de splijtwig maar boven toe eruit. Verwijder verrolgens de houderpennen met de bevestigingschroef (afb. F.8).

Instellen van de veiligheidsafstandussen splittwig en cirkelzaagblad met behulp van de instelmaat.

Plaats nu de machineplaat samen met de handcirkelzaag zoals afgebeeld op de tafel en verwijder de tussenvoering (afb. F.9). Zet nu de machineplaat op de Voorste klemhouser. Plaats deze verrolgens met een hand op de greep op het tafelblad (afb. F.10). Klik de machineplaat vast (afb. F.11). Plaats verrolgens de tussenvoering wee terug (afb. F.12). Monteer de houserpennen losjes met de bevestigingsschroef. Schuif deze verbinding zoals afgebeeld zover in de machineplaat tot de opnamegroef voor de splijtwig zichtaar is. Steek de splijtwig ongeveer 2 cm van bovenaf in de groef van de houserpen. Draai de splijtwig totdat ze exact waar het midden van het cirkelzaagblad is gedraaid. Draai de bevestigingsschroef vast (afb. F.13). Monteer de afgebeelde onderdelen op de splijtwig (afb. F.14). Draai de schroef en de kartelmoer van de splijtwig vast, monteer de schroef en dekartelmoer losjes in de voorzijde van de behuizing (afb. F.15). Draai nu de bevestigingsschroef van de houserpen los (afb. F.16). Schuif de splijtwig verticaal aan beneden tot het cirkelzaagblad (afb. F.17). Schuif de splijtwig zo ver waar beneden dat minstens een tand van het cirkelzaagblad de behuizing van de instelmaat raakt. Draai nu de voorste kartelmoer vast (afb. F.18). Na het vastdraaien van de inbusschroef hebt u de veiligheidsafstand van max. 5 mm van het cirkelzaagblad tot de splijtwig ingesteld (afb. F.19). Schroef daarna de instelmaat los van de splijtwig .

LET OP: controller nu nogmaals of het cirkelzaagblad gencentreerd ten opzichte van de splijtwig is uitgelijnd en de veiligheidsafstand tussen cirkelzaagblad en splijtwig nog steeds max. 5 mm is. Zo Niet, dan要去 handcirkelzaag opnieuw worden uitgelijnd (afb. F.20).

LET OP: controller vór alle werkzaamheden de splijtwig en het montagematerialial goed vastzitten!

De tafel is nu klaar voor stationair zagen. Lees hiervoor de gebruiksinstructies voor stationair zagen met de handcirkelzaag.

Garantie

Bestedoe-het-zelver,

U hebt een hoogwaardig wolfcraft®-produkt gekocht, waarvan U bij het doehet-zelven werk veel plezier zult hebben. wolfcraft®-produkten stemmen met een hoge technische standarde overeen en要去en voordat ze in de handel komen intensieve ontwikkelings en testfasen doormaken. Gedurende de sérieproduktie zorgen voortduren controles en regelmatige tests voor een hoge kwaliteitstandaard. Degelijk technische ontwikkelingen en betrouwbare kwaliteitstcontroles geen U de zekerheid voor de juiste koopbeslissing.

Op het aangeschafte wolfcraft® product gezewij 10aar garantie na aanschafdatum, mits het product uitsluitend voor doe-het-zelf werkzaamheden gebruikt is. De garantie beperkt zich uitsluitend tot de schade aan het gekochtete voorwerp zelf, en alleen tot schade die het gevolg is van materiaal- en fabricagefouten. Onder deze garantie vallen geen gebreken en schades, die te wijten+zijn aan onoordeelkundig gebruik ofchterstallig onderhoud. Normale slijtageverschijnselen en slijtage door gebruik vallen ook nicht onder de garantie, net zo min als gebreken en schades waarvan de klant op de hoogte was toen de overeenkomst werden gesloten.

Er kan uitsluitend een beroep worden gedaan op garantie na het overleggen van de rekening /koopbon.

Door de garantie van wolfcraft* worden uw wettelijk rechten als consument (na betaling, verbreking van de overeenkomst of vermindering, schadevergoeding of vergoeding van de kosten) Niet beperkt.

Conformiteitsverklaring volgens EG-machinerichtlijn 2006/42/EG, aanhangsel II A

Hiermee verkaart de firma wolfcraft GmbH in D-56746 Kempenich, Wolff Str. 1, dat dit product (MASTER cut 2500) voldoet aan machinerichtlijn 2006/42/EG.

TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001

In overeenstemming met de volgende normen: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

De gemachtigde voor het ondertekenen van de conformiteitsverklaring en voor het samenstellen van de technische documenten.

(Directie; wolfcraft GmbH)

INTRODUZIONE

Folosi ochelari de protectie.

Utilizati numai ferastriae circulare portabile cu un diametu maxim al lamei de 200 mm.

Folosi protectii antifonce.

Reglati adancimea de taiere a fierastraului circular inaintea fiecarei taieri astfel incat panza ferastraului circular portabil sa iasa in afara piesei de prelucrat maxim 4 mm.

Veranderingen voorbehonden

Salvo modifie
