GEBRUIKSAANWIJZING 6906612 WOLFCRAFT

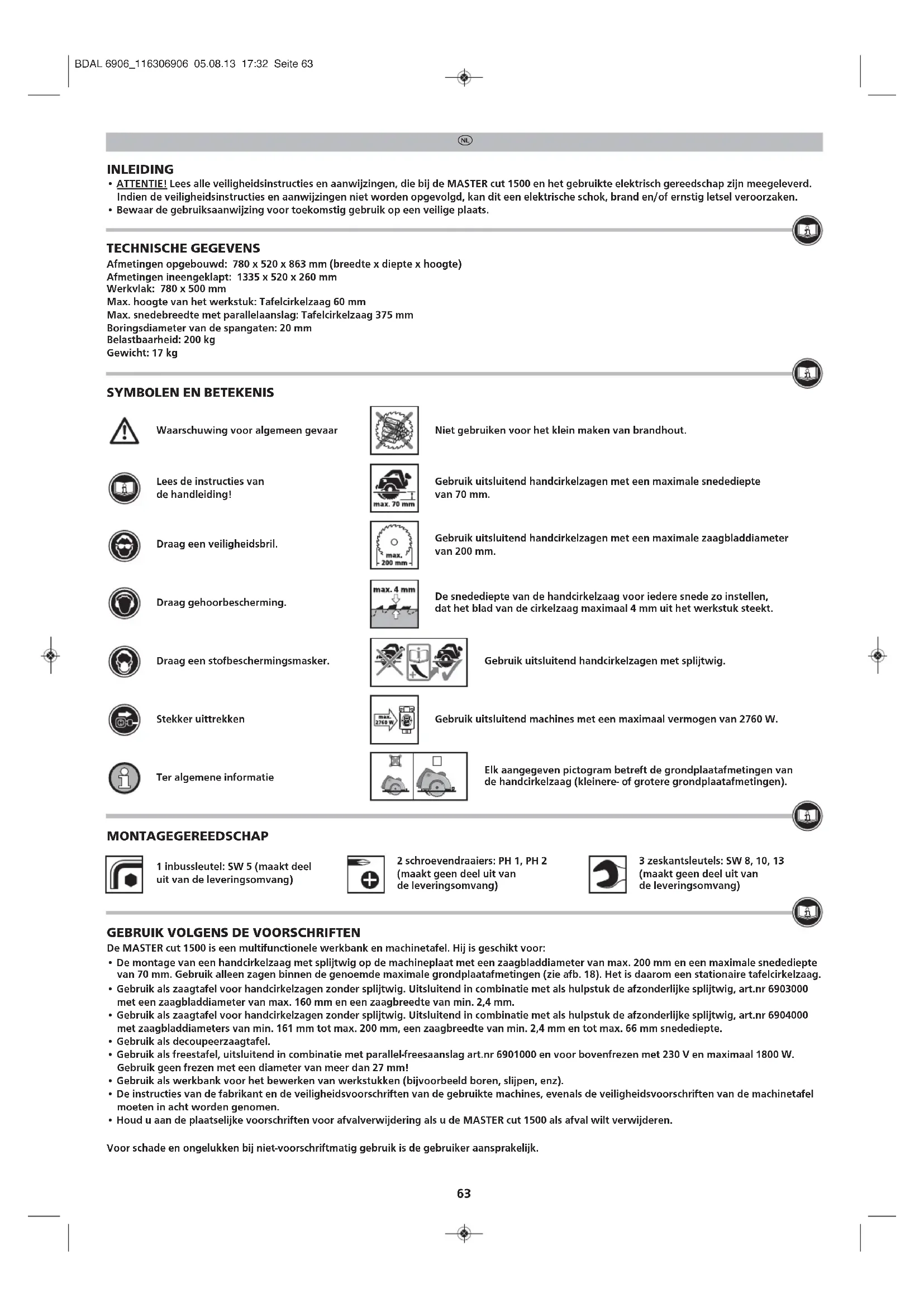

• ATTENTIE! Lees alle veiligheidsinstructies en aanwijzingen, die bij de MASTER cut 1500 en het gebruikte elektrisch gereedschap zijn meegeleverd. Indien de veiligheidsinstructies en aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel veroorzaken.

• Bewaar de gebruiksaanwijzing voor toekomstig gebruik op een veilige plaats. TECHNISCHE GEGEVENS Afmetingen opgebouwd: 780 x 520 x 863 mm (breedte x diepte x hoogte) Afmetingen ineengeklapt: 1335 x 520 x 260 mm Werkvlak: 780 x 500 mm Max. hoogte van het werkstuk: Tafelcirkelzaag 60 mm Max. snedebreedte met parallelaanslag: Tafelcirkelzaag 375 mm Boringsdiameter van de spangaten: 20 mm Belastbaarheid: 200 kg Gewicht: 17 kg

Niet gebruiken voor het klein maken van brandhout. Gebruik uitsluitend handcirkelzagen met een maximale snedediepte van 70 mm. Gebruik uitsluitend handcirkelzagen met een maximale zaagbladdiameter van 200 mm. De snedediepte van de handcirkelzaag voor iedere snede zo instellen, dat het blad van de cirkelzaag maximaal 4 mm uit het werkstuk steekt. Elk aangegeven pictogram betreft de grondplaatafmetingen van de handcirkelzaag (kleinere- of grotere grondplaatafmetingen). Gebruik uitsluitend handcirkelzagen met splijtwig. Waarschuwing voor algemeen gevaar Lees de instructies van de handleiding! Draag een veiligheidsbril. Draag gehoorbescherming. Stekker uittrekken Ter algemene informatie Draag een stofbeschermingsmasker. MONTAGEGEREEDSCHAP 1 inbussleutel: SW 5 (maakt deel uit van de leveringsomvang) 2 schroevendraaiers: PH 1, PH 2 (maakt geen deel uit van de leveringsomvang) 3 zeskantsleutels: SW 8, 10, 13 (maakt geen deel uit van de leveringsomvang)

GEBRUIK VOLGENS DE VOORSCHRIFTEN

De MASTER cut 1500 is een multifunctionele werkbank en machinetafel. Hij is geschikt voor:

• De montage van een handcirkelzaag met splijtwig op de machineplaat met een zaagbladdiameter van max. 200 mm en een maximale snedediepte van 70 mm. Gebruik alleen zagen binnen de genoemde maximale grondplaatafmetingen (zie afb. 18). Het is daarom een stationaire tafelcirkelzaag.

• Gebruik als zaagtafel voor handcirkelzagen zonder splijtwig. Uitsluitend in combinatie met als hulpstuk de afzonderlijke splijtwig, art.nr 6903000 met een zaagbladdiameter van max. 160 mm en een zaagbreedte van min. 2,4 mm.

• Gebruik als zaagtafel voor handcirkelzagen zonder splijtwig. Uitsluitend in combinatie met als hulpstuk de afzonderlijke splijtwig, art.nr 6904000 met zaagbladdiameters van min. 161 mm tot max. 200 mm, een zaagbreedte van min. 2,4 mm en tot max. 66 mm snedediepte.

• Gebruik als decoupeerzaagtafel.

• Gebruik als freestafel, uitsluitend in combinatie met parallel-freesaanslag art.nr 6901000 en voor bovenfrezen met 230 V en maximaal 1800 W. Gebruik geen frezen met een diameter van meer dan 27 mm!

• Gebruik als werkbank voor het bewerken van werkstukken (bijvoorbeeld boren, slijpen, enz).

• De instructies van de fabrikant en de veiligheidsvoorschriften van de gebruikte machines, evenals de veiligheidsvoorschriften van de machinetafel moeten in acht worden genomen.

• Houd u aan de plaatselijke voorschriften voor afvalverwijdering als u de MASTER cut 1500 als afval wilt verwijderen. Voor schade en ongelukken bij niet-voorschriftmatig gebruik is de gebruiker aansprakelijk. Gebruik uitsluitend machines met een maximaal vermogen van 2760 W. BDAL 6906_116306906 05.08.13 17:32 Seite 6364

• Zorg voor een schone, goed verlichte werkplek. Rommel of onverlichte werkplekken kunnen ongevallen veroorzaken.

• Met elektrogereedschap niet werken in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Bij gebruik van elektrisch gereedschap ontstaan vonken, waardoor de stof en de dampen in de brand kunnen vliegen.

• Tijdens het werken met elektrisch gereedschap kinderen en anderen op afstand houden. Als u wordt afgeleid kunt u de controle over het apparaat verliezen.

• De aansluitstekker van het elektrisch gereedschap moet in de contactdoos passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen adapterstekker samen met randgeaard elektrisch gereedschap. Ongewijzigde stekkers en passende contactdozen verkleinen het gevaar op een elektrische schok.

• Geen elektrisch gereedschap gebruiken in de buurt van vocht of in de regen. Als er water binnendringt in elektrisch gereedschap, verhoogt dit het gevaar op een elektrische schok.

• Als u in de open lucht werkt met elektrisch gereedschap, uitsluitend verlengkabels gebruiken die ook geschikt zijn voor gebruik buitenshuis. Door kabels te gebruiken die geschikt zijn voor gebruik buitenhuis, wordt het gevaar van een elektrische schok verminderd.

• Als toch met elektrisch gereedschap in een vochtige omgeving gewerkt moet worden, moet u een aardlekschakelaar gebruiken. Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

• Werk geconcentreerd, let goed op wat u doet en ga met overleg aan de slag met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onachtzaamheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstige verwondingen.

• Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waarbij stof vrijkomt, veiligheidshandschoenen bij het bewerken van ruw materiaal en bij het verwisselen van gereedschap.

• Verwijder instelgereedschap of schroefsleutels voor u het elektrisch gereedschap aanzet. Een stuk gereedschap of een sleutel die zich in een draaiend deel van een apparaat bevindt kan letsel veroorzaken.

• Draag passende kleding. Geen wijde kleding of sieraden dragen. Haar, kleding en handschoenen uit de buurt houden van bewegende delen. Loszittende kleding, sieraden of lang haar kunnen verstrikt raken in bewegende delen.

• Gebruik altijd de veiligheidskap met stofafzuiging.

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer aan- of uitgeschakeld kan worden is gevaarlijk en moet gerepareerd worden.

• Bewaar elektrisch gereedschap dat u niet gebruikt, buiten het bereik van kinderen. Iemand die niet vertrouwd is met het apparaat of die de gebruiksaanwijzing niet gelezen heeft, mag het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als dit wordt gebruikt door onervaren personen.

• Controleer de functionaliteit van apparaten en gereedschap voordat u begint te werken. Werk nooit met beschadigd of bot gereedschap.

• Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd en geschoold personeel, alleen met originele reserveonderdelen repareren. Dit garandeert, dat de veiligheid van het elektrisch gereedschap behouden blijft.

• Trek de stekker uit het stopcontact en/of het accupak uit het elektrisch gereedschap voor u instellingen van de apparatuur aanpast of hulpstukken verwisselt. Onbedoeld starten van elektrisch gereedschap is een reden voor ongevallen.

• Bouw de machinetafel goed op voor u het elektrisch gereedschap inbouwt. De juiste opbouw is belangrijk om in elkaar zakken te voorkomen.

• Bevestig het elektrisch gereedschap veilig aan de machineplaat voor u het gaat gebruiken. Verschuiven/wegglijden van elektrisch gereedschap op de machineplaat kan ertoe leiden dat u de controle verliest.

• Zet de machinetafel op een stevige, vlakke en horizontale ondergrond. Als de machinetafel kan verschuiven of wiebelen, is een gelijkmatige en veilige geleiding van het elektrisch gereedschap of het werkstuk niet mogelijk.

• De machinetafel niet overbelasten en niet gebruiken als ladder of als steiger. Overbelasting of staan op de machinetafel kan ertoe leiden dat het zwaartepunt van de tafel zich naar boven verplaatst en de tafel omkiept.

• Bewerk geen ander materiaal dan hout of licht verspaanbare kunststof. Uitzondering Alleen met de decoupeerzaag mag met een daarvoor geschikt zaagblad ook licht verspaanbaar metaal (bijv. aluminium) bewerkt worden.

• Losse splinters, spanen of soortgelijke materiaaldeeltjes mogen niet met de hand uit de omgeving van het lopende zaagblad worden verwijderd!

• De gebruikte machines moeten voldoen aan de DIN EN 60745-1. Apparaten vanaf bouwjaar 1995 moeten voorzien zijn van een EG-markering.

• Zaag niet "uit de losse hand", d.w.z. het werkstuk niet uitsluitend met de hand geleiden, maar gebruik de parallelaanslag of hoekaanslag.

• Zaagbladen mogen na het uitschakelen van de aandrijving niet door tegendruk aan de zijkant geremd worden.

• Gebruik gereedschap uitsluitend voor het doel waarvoor het eigenlijk gemaakt is.

• Gebruik uitsluitend zaagbladen zonder fouten; het basislichaam mag niet dikker en de schranking niet smaller zijn dan de dikte van de splijtwig.

• Controleer regelmatig of alle schroeven stevig aangetrokken zijn!

• Gebruik uw werktafel nooit onoordeelkundig of voor een ander dan het bedoelde gebruik!

• Alle voorwerpen die niet nodig zijn van de werktafel verwijderen.

• Niet gebruiken voor het klein maken van brandhout.

• Gebruik de machinetafel niet om rondhout te zagen.

• Aan-/Uitzetten van het gebruikte elektrische gereedschap mag uitsluitend met de veiligheidsschakelaar.

• Voor permanent vastzetten van de apparaatschakelaar in de "AAN"-stand uitsluitend de bijgeleverde schakelklem gebruiken.

• Bij het bewerken van smalle werkstukken in ieder geval een schuifstok gebruiken.

• Hang de schuifstok, als u deze niet gebruikt, in de daarvoor bestemde houder (afb. 8).

• Zorg ervoor dat de beide draaibare hendels, die dienen om de poten vast te zetten, met de veiligheidspennen in de gaten van het zijgedeelte zitten en dat de kartelschroeven zijn vastgedraaid (afb. 15.3).

• Controleer vóór de ingebruikname of de handcirkelzaag, bovenfrees of decoupeerzaag correct op de machineplaat is bevestigd en of de plaat is vastgeklikt in de daarvoor bestemde uitsparing in de machinetafel. Voor extra veiligheid moet ook de inbussleutel in de opening zijn aangebracht (afb. 17.3).

• Gebruik de zaagtafel niet buiten als het regent.

• Houd u aan de maximale werkstukafmetingen (zie de technische gegevens).

VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

• Neem naast deze machinespecifieke veiligheidsvoorschriften in ieder geval de veiligheidsvoorschriften in acht van de gebruikte handcirkelzaag.

• Gebruik uitsluitend handcirkelzagen met splijtwig, max. 200 mm zaagbladdiameter en een snedediepte tot max. 70 mm.

• Gebruik uitsluitend zagen binnen de genoemde maximale grondplaatafmetingen (zie afb. 18).

• Gebruik de tafelcirkelzaag uitsluitend met een op voorgeschreven wijze bevestigde veiligheidskap.

• LET OP: Controleer of het cirkelzaagblad evenwijdig aan de opening in het splijtinzetstuk is gemonteerd. Indien nodig moet de handcirkelzaag opnieuw worden uitgelijnd.

• Ondersteun lange werkstukken aan de afnamekant, zodat deze er horizontaal waterpas op liggen; bijvoorbeeld met een wolfcraft rolbok (art.-nr. 6119973). BDAL 6906_116306906 05.08.13 17:32 Seite 6465

• Voorkom overbelasting van de handcirkelzaag.

• Gebruik geen slijpschijven.

• Gebruik uitsluitend aanbevolen zaagbladen en kies deze afhankelijk van het materiaal dat gezaagd moet worden.

• GEVAAR: Met uw handen niet in het zaagbereik of aan het zaagblad komen.

• Pak niets weg onder het werkstuk. De veiligheidskap kan u onder het werkstuk niet beschermen tegen het zaagblad.

• Pas de snedediepte aan de dikte van het werkstuk aan. De snedediepte moet minder dan een volle tandhoogte onder het werkstuk zichtbaar zijn.

• Wees er altijd op bedacht dat bij het zagen het werkstuk door het zaagblad gegrepen kan worden en tegen de operateur kan worden geslingerd.

• Een terugslag is het resultaat van een verkeerde en/of niet geschikte toepassing van de zaag. Dit kan worden voorkomen door passende voorzorgsmaatregelen, zoals hierna beschreven.

• Hou de zaag met beide handen vast en breng uw armen in een stand waarin u de terugslagkrachten kunt opvangen. Zorg dat u zich altijd opzij van het zaagblad bevindt, het zaagblad nooit in één lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag terugspringen, de operateur kan echter door gepaste voorzorgsmaatregelen de terugslagkrachten beheersen.

• Indien het zaagblad vastloopt of u de werkzaamheden onderbreekt, moet u de zaag uitschakelen en deze rustig in het materiaal houden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of deze achteruit te trekken zolang het zaagblad nog beweegt, anders kan dit resulteren in een terugslag. Onderzoek en verhelp de oorzaak waarom het zaagblad vastloopt.

• Als u een zaag die in het werkstuk zit weer wilt starten, het zaagblad centreren in de zaagspleet en controleer of de zaagtanden niet in het werkstuk zitten vastgehaakt. Als het zaagblad vastgeklemd zit kan dit zich van het werkstuk losmaken of een terugslag veroorzaken als de zaag weer gestart wordt.

• Grote platen ondersteunen om het risico van een terugslag door een klemmend zaagblad te verminderen. Grote platen kunnen onder hun eigen gewicht gaan doorbuigen. Platen moeten aan beide kanten worden ondersteund, zowel in de buurt van de zaagspleet als ook aan de kant.

• Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd gezette tanden veroorzaken door een te smalle zaagspleet een verhoogde wrijving, klemmen van het zaagblad en terugslag.

• Voor u begint met zagen de snedediepte- en snijhoekinstellingen vast aantrekken. Als de instellingen tijdens het zagen veranderen kan het zaagblad vastlopen en een terugslag optreden.

• Wees bijzonder voorzichtig met "insteeksneden" in bestaande muren of andere ondoorzichtige plaatsen. Het zaagblad dat wordt ingestoken kan bij het zagen in verborgen voorwerpen blokkeren en een terugslag veroorzaken.

• Gebruik voor het sleuf- en voegzagen altijd de schuifstok, omdat het zaagblad niet zichtbaar is.

VEILIGHEIDSVOORSCHRIFTEN VOOR DECOUPEERZAGEN

• Neem naast deze machinespecifieke veiligheidsvoorschriften in ieder geval de veiligheidsvoorschriften in acht van de gebruikte decoupeerzaag.

• Werk nooit met een beschadigde decoupeerzaag.

• Neem naast deze machinespecifieke veiligheidsvoorschriften in ieder geval de veiligheidsvoorschriften in acht van de gebruikte bovenfrees.

• Wees er altijd op bedacht, dat u bij het frezen onverwachts en plotseling de controle over het werkstuk kunt verliezen en dat er een terugslag kan optreden.

• Gebruik de machinetafel niet voor boogfrezen!

• Freeswerkzaamheden daarom uitsluitend uitvoeren met de als hulpstuk verkrijgbare parallel freesaanslag (art.-nr. 6901000) om terugslag en aanraken van de frees met de hand te verhinderen.

• Volg de instructies in de originele handleiding van de parallel-freesaanslag (art.-nr. 6901000) voor een correcte montage.

• Gebruik geen bovenfrees met meer dan 1800 W en meer dan 230 V.

• Gebruik geen frees met een diameter van meer dan 27 mm!

• Het is van belang dat de aanvoerbeweging uitsluitend tegen de draairichting van de frees mag plaatsvinden.

• Kies de meegeleverde afstandsringen uit naar verhouding met het formaat van het freesgereedschap. Om veilig te kunnen werken moet een zo klein mogelijke afstandsring worden gebruikt.

• Gebruik uitsluitend scherp, goed onderhouden en volgens de voorschriften van de gereedschapsfabrikant ingesteld freesgereedschap.

• Schenk bij de apparaten en het gereedschap dat u gebruikt aandacht aan de gegevens over min.-/max.- -toerental en draairichting die op het product, de verpakking of in de handleiding staan vermeld.

• Denk eraan, dat een verkeerd gebruik van freesgereedschap, werkstuk en voorzieningen voor werkstukgeleiding kan leiden tot een gevaarlijke situatie.

• Tijdens het frezen aan de aanslag de handen uit de buurt van het freesgereedschap houden.

• Gebruik zover mogelijk bij het frezen de tafelaandrukschoenen als extra steun bij de parallel-freesaanslag.

• Ondersteun lange werkstukken aan de afnamekant om gevaarlijke situaties door ongecontroleerd kiepen te verhinderen. De steun moet stabiel staan en dezelfde hoogte hebben als de machinetafel, bijv. de rolbok (art.-nr. 6119973).

• Bewerk uitsluitend werkstukken die door hun formaat en gewicht door één persoon veilig vastgehouden en geleid kunnen worden.

• Kies het juiste toerental dat geschikt is voor het gereedschap en het werkstuk. In de handleiding van uw bovenfrees vindt u exacte gegevens omtrent het toerental.

• Neem de maximale afmetingen van het werkstuk in acht (zie Technische Gegevens). LEVERINGSOMVANG Neem de MASTER cut 1500 uit de verpakking en controleer of alle afgebeelde onderdelen (afb. 1 en 2) zijn meegeleverd. BASISMONTAGE Tafelopbouw: Leg de bovenzijde van de tafel op een vlakke, schone ondergrond. Bevestig het voorste paar poten en de onderstut met al het montagemateriaal, zoals afgebeeld. Zorg ervoor dat de beide vergrendelingshendels in de openingen voor de hendels zitten en de beide kartelschroeven goed zijn aangedraaid (afb. 3.1). Monteer daarna het achterste paar poten en de andere onderstut. Bevestig nu de beide dwarsstukken aan het voorste paar poten, draai daarna het achterste paar poten naar boven en monteer het andere einde van de beide dwarsstukken (afb. 3.2). Breng nu de twee stootdempers met wielen op het achterste paar poten en de twee andere stootdempers op het voorste paar poten aan (afb. 3.3). BDAL 6906_116306906 05.08.13 17:32 Seite 6566 LET OP: Het met een teken gemarkeerde montagemateriaal moet maar zo ver zijn aangedraaid, dat de tafel met enige weerstand kan worden dichtgeklapt. Controleer altijd of de beide veiligheidshendels stevig op hun plaats zitten en de beide kartelschroeven zijn aangedraaid. Nu kunt u de tafel op zijn poten zetten. LET OP: Zorg ervoor dat uw handen bij het open- of dichtklappen van de tafel en bij het draaien van de machineplaat niet bekneld raken. Bankschroef: Monteer de bankschroef op de afgebeelde wijze op de machinetafel. U kunt de bankschroef aan de rechter- of de linkerzijde monteren (afb. 4). Veiligheidsschakelaar: Monteer de veiligheidsschakelaar op de afgebeelde wijze op de machinetafel (afb. 5). Veiligheidskap: Monteer eerst de afzonderlijke onderdelen van de veiligheidskap. Schuif daarna de houder van de veiligheidskap met de geleider in het aluminiumprofiel en draai de beide inbusschroeven met de inbussleutel vast (afb. 6). Schakelklem: Maak het ene uiteinde van het snoer vast aan de opening van de schakelklem en het andere uiteinde aan de veiligheidskapbeugel (afb. 7). Schuifstok: Zet de schuifstok op de houder (afb. 8). Hoekaanslag: Breng de hoekaanslag aan op de afgebeelde wijze (afb. 9). Afhankelijk van de werkstukhoogte moet de aluminiumaanslag worden omgebouwd. Bij een werkstukhoogte van minstens 15 mm staand (afb. 9.1), bij een werkstukhoogte van maximaal 15 mm liggend (afb. 9.1). De hoekaanslag voert het werkstuk in de geleider (afb. 9.3). Parallelaanslag: Monteer de aanslaghouder op de afgebeelde wijze (afb. 10.1). Breng de beide schroeven met de vierkantmoeren losjes aan (afb. 10.2). Schuif de aluminiumaanslag er op de afgebeelde wijze in en draai de schroeven vast (afb. 10.3). Schuif daarna de parallelaanslag in de geleiding en draai de kartelschroeven vast (afb. 10.4). LET OP: Vergrendelen van de machineplaat: De inbussleutel dient als veiligheidsslot van de machineplaat en moet vóór alle werkzaamheden op de afgebeelde wijze aan de tafel worden aangebracht in de positie ¨lock¨ (afb. 11). Afstandsringen: De beide afstandsringen dragen bij aan uw veiligheid bij het bovenfrezen. Kies altijd een zo klein mogelijke afstandsring bij de frees die u gebruikt (afb. 12). Spanbekken: Steek de spanbekken in de voorgeboorde openingen. In combinatie met de bankschroef dienen deze om uw werkstukken vast te zetten.

DICHT- EN OPENKLAPPEN VAN DE TAFEL

LET OP: Haal vóór het dichtklappen van de tafel de stroomstekker en de apparaatstekker van de veiligheidsschakelaar! Dichtklappen: Maak beide kartelschroeven zo ver los dat de beide vergrendelingshendels kunnen worden uitgetrokken en gedraaid (afb. 14.1). Klap de tafel daarna in de richting van de pijl dicht. Let er voor uw veiligheid op dat één voet zich bij de stootdemper bevindt, zoals afgebeeld, zodat de tafel niet kan wegglijden (afb. 14.2). De wielen in de stootdempers dienen om de tafel gemakkelijker te kunnen verplaatsen (afb. 14.3). Openklappen: Houd de tafel met beide handen vast en plaats de voet bij de stootdemper, zoals afgebeeld (afb. 15.1). Draai de tafel nu in één beweging in de richting van de pijl, totdat de tafel helemaal is opengeklapt (afb. 15.2). Druk daarna met één hand de voorzijde van de tafel omlaag om het bovenste deel gemakkelijk op zijn plaats vast te zetten. Steek de beide vergrendelingshendels in de openingen en draai beide kartelschroeven aan (afb. 15.3).

PLAATSING VAN DE MACHINE VOORBEREIDEN

LET OP: De stappen voor het openen en sluiten van de machineplaat voorafgaand aan de werkzaamheden worden hier beschreven en moeten worden gevolgd bij elke wisseling van machine! Openen van de machineplaat voor montagewerkzaamheden: Haal de inbussleutel uit zijn veiligheidspositie. Draai beide kunststofhendels naar boven en til de machineplaat een beetje op aan de beide hendels. Draai de machineplaat in de richting van de pijl tot de loodlijn en schuif de plaat naar voren tot aan de aanslag. Draai daarna de machineplaat zo ver dat deze stevig op de tafel rust (afb. 16). LET OP: Zorg ervoor dat uw vingers niet onder de machineplaat komen (gevaar voor lichamelijk letsel). Sluiten van de machineplaat na montage van de machine: Til de machineplaat een beetje op. Trek de plaat daarna tegelijkertijd helemaal naar achteren en zet hem loodrecht tot de achterste aanslag. Houd de plaat aan de beide kunststofhendels vast en draai de plaat in de richting van de pijl tot de vergrendelingspositie. Zet de plaat van bovenaf op zijn plaats en sluit de beide kunststofhendels. Steek nu de inbussleutel weer in de veiligheidspositie om de machineplaat te vergrendelen (afb. 17).

MONTAGE VAN DE HANDCIRKELZAAG

Open de machineplaat zoals in afbeelding 16 wordt weergegeven. Inzetbare handcirkelzagen: De maximale afmetingen van de inzetbare handcirkelzagen vindt u in afbeelding 18. Gebruik alleen handcirkelzagen met splijtwig, een maximale zaagbladdiameter van 200 mm en een snedediepte tot max. 70 mm.

BDAL 6906_116306906 05.08.13 17:32 Seite 6667 Monteren en uitlijnen van de handcirkelzaag: Trek de veiligheidskap van de handcirkelzaag naar achteren en zet de machine in het midden van het splijtinzetstuk. Maak de snededieptevergrendeling van de handcirkelzaag los en schuif de snedediepte volledig uit (afb. 18.2). Trek de snededieptevergrendeling vast. Lijn de handcirkelzaag in het midden en evenwijdig aan het splijtinzetstuk uit. LET OP: Controleer nu de afstand van de voorste tand van het cirkelzaagblad tot de voorzijde van het splijtinzetstuk. Deze afstand moet minder zijn dan 20 mm. Montagevoorbeeld voor machines met kleinere grondplaten. Nadat u de machine hebt uitgelijnd, monteert u eerst de beide zijaanslagen zodanig dat deze over het hele oppervlak in contact zijn met de grondplaat van de machine. Daarna monteert u de beide spanbekken (afb. 18.3). Bevestig nu één zijde van de grondplaat. Monteer eerst de hoeksteun met twee zijaanslagen. Let erop dat er over het hele oppervlak contact is met de grondplaat. Monteer daarna op de tegenoverliggende zijde op dezelfde wijze een hoeksteun met twee zijaanslagen. Monteer nu de beide spanbekken (afb. 18.4). De spanbekken moeten zo ver mogelijk in de richting van de lange zijde van de grondplaat worden gemonteerd. Montagevoorbeeld voor machines met grotere grondplaten. Nadat u de machine hebt uitgelijnd, monteert u eerst de beide zijaanslagen zodanig dat deze over het hele oppervlak in contact zijn met de grondplaat van de machine. Daarna monteert u de beide spanbekken (afb. 18.5 c). Monteer twee zijaanslagen zo ver mogelijk in de richting van de lange zijde van de grondplaat (afb. 18.5 d). Monteer nu de hoeksteun met een zijaanslag en daarbij ook met schroef, borgring en moer (afb. 18.5 b). Monteer daarna de spanbekken. Monteer nu op de tegenoverliggende zijde op dezelfde wijze een hoeksteun met een zijaanslag en daarbij ook met schroef, borgring en moer (afb. 18.5 b). Monteer tot slot de spanbekken (afb. 18.5 a). Sluit en vergrendel nu de machineplaat zoals in afbeelding 17 wordt weergegeven. LET OP: Controleer nogmaals of het cirkelzaagblad evenwijdig aan de opening in het splijtinzetstuk is gemonteerd. Indien nodig moet de handcirkelzaag opnieuw worden uitgelijnd. Aansluiten op de stroomvoorziening: Steek de apparaatstekker van de handcirkelzaag in een veiligheidsschakelaar en een verlengkabel vanaf de veiligheidsstekker in de netcontactdoos (afb. 19.1). De verlengkabel is niet inbegrepen. LET OP: Voor eerste ingebruikname de thermische schakelaar indrukken! Na een stroomonderbreking door overspanning 4 - 5 minuten wachten voordat u de thermische schakelaar indrukt. Hierna kunt u de AAN-/ON-schakelaar gebruiken (afb. 19.2 en 19.3). Op de veiligheidsschakelaar de rode knop (UIT) indrukken. Monteer daarna de schakelklem aan de handcirkelzaag (afb. 19.4). Druk nu de groene knop (AAN) in en controleer de vrijloop van het zaagblad in het splijtinzetstuk (afb. 19.6). Druk vervolgens weer de rode knop (UIT) in (afb. 19.7). LET OP: Trek de netstekker er altijd uit als het apparaat niet wordt gebruikt en als u de tafel in elkaar klapt. De MASTER cut 1500 is nu klaar voor gebruik.

STATIONAIR ZAGEN MET DE HANDCIRKELZAAG

LET OP: Werk altijd met veiligheidskap en gebruik de stofafzuiginstallatie aan de veiligheidskap. Zagen met de hoekaanslag Schuif de hoekaanslag in de geleider (afb. 20.1). Let erop dat het zwarte uiteinde van de aanslag zo dicht mogelijk onder de veiligheidskap loopt om te garanderen dat de kap wordt opgetild (afb. 20.2). Trek nu de hoekaanslag terug en leg het werkstuk tegen de hoekaanslag aan. Zet de handcirkelzaag met de veiligheidsschakelaar aan. Schuif op de afgebeelde wijze het werkstuk met één hand tegen de hoekaanslag aan, met de andere hand op het werkstuk in de richting van de pijl naar het cirkelzaagblad (afb. 20.3) totdat het werkstuk compleet doorgezaagd is. Zet de handcirkelzaag daarna met de veiligheidsschakelaar weer uit. LET OP: Zorg ervoor dat uw handen op voldoende afstand van het cirkelzaagblad blijven (gevaar voor lichamelijk letsel). LET OP: De werkstukken mogen van het midden van het splijtinzetstuk tot de veiligheidskapbeugel niet langer zijn dan 330 mm. Met de hoekaanslag kunt u werkstukken in een hoek van 0° - 65° zagen. Draai hiertoe de kartelschroef los, stel de gewenste hoek in en draai de kartelschroef weer goed aan (afb. 20.4). Zaag vervolgens zoals in de afbeeldingen 20.1 tot 20.3 wordt weergegeven. Zagen met de parallelaanslag Steek de parallelaanslag met opengedraaide kartelschroef in de geleider. Schuif de parallelaanslag tot vlakbij de veiligheidskap. De aluminiumaanslag mag absoluut niet verder uitsteken dan de laatste zichtbare tand van het cirkelzaagblad (afb. 21.1). Controleer dit. In dat geval de bevestigingsschroeven losmaken, de aanslag terugtrekken en daarna de schroeven weer aandraaien. Stel nu de gewenste zaagbreedte in en draai de kartelschroef vast. Zet nu de handcirkelzaag met de veiligheidsschakelaar aan. Schuif op de afgebeelde wijze het werkstuk in de richting van de pijl naar het cirkelzaagblad (afb. 21.2) totdat het werkstuk volledig is doorgezaagd. Zet de handcirkelzaag daarna met de veiligheidsschakelaar weer uit. Bij smalle werkstukken moet absoluut de meegeleverde schuifstok worden gebruikt (afb. 21.3). LET OP: De werkstukken mogen vanaf het midden van het splijtinzetstuk tot aan de parallelaanslag max. 375 mm lang zijn en vanaf het midden van het splijtinzetstuk tot de veiligheidskapbeugel max. 330 mm (afb. 21.4). Verticale versteksneden Bij vertikale versteksneden moet de handcirkelzaag opnieuw worden uitgelijnd. Stel de gewenste verstekhoek op de handcirkelzaag in. Trek de veiligheidskap van de handcirkelzaag naar achteren en zet de machine in het midden van het splijtinzetstuk. Maak de snededieptevergrendeling van de handcirkelzaag los en schuif de snedediepte volledig uit. Trek de snededieptevergrendeling vast. Lijn de handcirkelzaag in het midden en evenwijdig aan het splijtinzetstuk uit (afb. 22.1 en 22.2). LET OP: Controleer nu de afstand van de voorste tand van het cirkelzaagblad tot de voorzijde van het splijtinzetstuk. Deze afstand moet minder zijn dan 20 mm (afb. 22.3).

Nadat u de machine hebt uitgelijnd, monteert u eerst de beide zijaanslagen zodanig dat deze over het hele oppervlak in contact zijn met de grondplaat van de machine. Monteer vervolgens de beide spanbekken (afb. 22.4 a). Bevestig nu één zijde van de grondplaat. Monteer eerst de hoeksteun met twee zijaanslagen. Let erop dat er over het hele oppervlak contact is met de grondplaat. Monteer vervolgens op de tegenoverliggende zijde op dezelfde wijze een hoeksteun met twee zijaanslagen. Monteer nu de beide spanbekken. De spanbekken moeten zo ver mogelijk in de richting van de lange zijde van de grondplaat worden gemonteerd (afb. 22.4 b). Opmerking: Bij grotere grondplaten gaat u voor de bevestiging te werk zoals op pagina 15 wordt beschreven (afb. 18.5). Controleer nogmaals de vrijloop van het zaagblad in het splijtinzetstuk (afb. 22.5). Sluit en vergrendel nu de machineplaat zoals in afbeelding 17 wordt weergegeven. LET OP: Controleer nogmaals of het cirkelzaagblad evenwijdig aan de opening in het splijtinzetstuk is gemonteerd. Indien nodig moet de handcirkelzaag opnieuw worden uitgelijnd.

ZAGEN MET DE DECOUPEERZAAG

Lijn de decoupeerzaag op de machineplaat zo uit dat het zaagblad midden in de zaagopening valt (afb. 23.1). Monteer nu de decoupeerzaag op de afgebeelde wijze met vier zijaanslagen en vier bekken (afb. 23.2). Sluit en vergrendel nu de machineplaat zoals in afbeelding 17 wordt weergegeven. Steek de schakelklem aan de schakelaar van de decoupeerzaag en sluit de apparaatstekker op de veiligheidsschakelaar aan. Gebruik bij decoupeerzagen absoluut de veiligheidskap (afb. 23.3).

GEBRUIK ALS WERKBANK

De MASTER cut 1500 is uitgerust met 4 spanbekken van kunststof. Hiermee kunnen werkstukken veilig worden in- of vastgespannen (afb. 24).

INSTELLEN VAN DE MACHINEPLAAT

De hoogte van de machineplaat is in de fabriek zo ingesteld, dat het werkstuk gegarandeerd over het gebied van werkblad en machineplaat glijdt. Zo nodig kan de hoogte van de machineplaat worden aangepast. Draai hiertoe de zes contramoeren los. Lijn de machineplaat daarna met de zes instelschroeven op gelijke hoogte met het werkblad uit en draai de contramoeren weer vast. Controleer altijd voor alle werkzaamheden of de zes contramoeren vast zijn aangedraaid. Controleer altijd voor alle werkzaamheden of de schroeven en contramoeren bij beide hendels voor het op zijn plaats zetten van de machineplaat vast zijn aangedraaid (afb. 25). SPECIALE HULPSTUKKEN VOOR DE MASTER cut 1500 TWEE EXTRA TE MONTEREN SPLIJTWIGGEN, ART. NR 6930000 EN 6904000, OM TE GEBRUIKEN BIJ HANDCIRKELZAGEN ZONDER SPLIJTWIG LET OP: De hier beschreven speciale hulpstukken mogen uitsluitend met de MASTER cut 1500 worden gebruikt. OPMERKING: Functie en bediening van dit speciale hulpstuk wordt hierna beschreven en vanaf pagina 24 met afbeeldingen geïllustreerd.

GEBRUIK VOLGENS DE VOORSCHRIFTEN

De beide splijtwiggen maken gebruik mogelijk van een handcirkelzaag zonder splijtwig. Splijtwig 6903000 is toegestaan voor handcirkelzagen met handcirkelzaagbladen tot een maximale diameter van 160 mm en een zaagbreedte van minstens 2,4 mm tot maximaal 2,8 mm. Splijtwig 6904000 is toegestaan voor handcirkelzagen met handcirkelzaagbladen tot een maximale diameter van 200 mm, een zaagbreedte van minstens 2,4 mm tot maximaal 2,8 mm en een maximale snedediepte van 66 mm. LET OP: Volg vóór gebruik van het speciale hulpstuk de algemene veiligheidsvoorschriften, de veiligheidsvoorschriften voor handcirkelzagen en de oorspronkelijke handleiding voor de handcirkelzaag zonder splijtwig nauwgezet op.

SPLIJTWIGGEN ART. NR. 6903000 EN 6904000

Artikel Splijtwig 6903000 omvat de volgende onderdelen: 1 splijtwig (voor cirkelzaagblad met diameter van max. 160 mm), 1 splijtwighouder (lange versie), 1 instelmaat (afb. A). Artikel Splijtwig 6904000 omvat de volgende onderdelen: 1 splijtwig (voor cirkelzaagblad met diameter van max. 200 mm), 1 splijtwighouder (korte versie), 1 instelmaat (afb. B). LET OP: LET OP: Hierna wordt alleen de montage en functie van de splijtwig met art. nr 6903000 voor handcirkelzagen met een cirkelzaagbladdiameter van max. 160 mm beschreven. Splijtwig met art. nr 6904000 voor handcirkelzagen met een cirkelzaagbladdiameter van max. 200 mm wordt op dezelfde wijze gemonteerd en heeft dezelfde functie. Met deze splijtwig is het echter mogelijk werkstukken met een maximale werkstukhoogte van 60 mm te bewerken.

MONTAGE VAN DE SPLIJTWIG

Open de machineplaat zoals in afbeelding 16 wordt weergegeven (afb. C.1). Monteer de houderpennen met het montagemateriaal. Deze verbinding slechts losjes monteren (afb. C.2). Sluit de machineplaat (afb. C.3). Steek de splijtwig ongeveer 2 cm van boven in de groef van de houderpen. Let op dat de splijtwig zoals afgebeeld in de richting van de pijl tot de aanslag op de machineplaat is gedraaid (= verticale uitlijning). Draai de inbusschroef vast (afb. C.4 en C.5). Open de machineplaat weer (afb. C.6). BDAL 6906_116306906 05.08.13 17:32 Seite 68L

Trek de intrekbare veiligheidskap van de handcirkelzaag naar achteren en zet de machine in het midden van het splijtinzetstuk. Maak de snededieptevergrendeling van de handcirkelzaag los en schuif de snedediepte volledig uit. Maak de snededieptevergrendeling vast. LET OP: Controleer nu de afstand van de voorste tand van het cirkelzaagblad tot de voorzijde van het splijtinzetstuk. Deze afstand moet minder zijn dan 20 mm. Lijn de voorzijde van de handcirkelzaag uit samen met de 0-markering op de grondplaat van de handcirkelzaag en de beide markeringshulplijnen op de machineplaat. Bij de achterzijde van de handcirkelzaag lijnt u het cirkelzaagblad met de splijtwig gecentreerd uit (afb. D.1). Opmerking: Het beste zicht om te controleren of de uitlijning correct is, hebt u achter de splijtwig naar het cirkelzaagblad toe, omdat het cirkelzaagblad meer materiaaldikte heeft dan de splijtwig. Nadat u de handcirkelzaag hebt uitgelijnd, monteert u eerst de beide zijaanslagen zodanig dat deze over het hele oppervlak in contact zijn met de grondplaat van de machine. Monteer vervolgens de beide spanbekken (afb. D.2). LET OP: Controleer nogmaals of het cirkelzaagblad gecentreerd op de splijtwig is uitgelijnd. Zo niet, dan moet de handcirkelzaag opnieuw worden uitgelijnd. Bevestig nu een andere zijde van de grondplaat. Monteer eerst de hoeksteun met twee zijaanslagen. Let erop dat er over het hele oppervlak contact is met de grondplaat. Monteer vervolgens op de tegenoverliggende zijde op dezelfde wijze een hoeksteun met twee zijaanslagen. Monteer nu de beide spanbekken (afb. D.3). De spanbekken moeten zo ver mogelijk in de richting van de grondplaat worden gemonteerd. Opmerking: Andere montagemogelijkheden bij verschillende grondplaten vindt u op de pagina´s 13 - 15. Instellen van de veiligheidsafstand tussen splijtwig en cirkelzaagblad met behulp van de instelmaat. Sluit de machineplaat (afb. E.1). Monteer de afgebeelde onderdelen op de splijtwig (afb. E.2). Draai de schroef en de kartelmoer van de splijtwig vast, monteer de schroef en de kartelmoer voor in de behuizing slechts losjes (afb. E.3). Maak nu met de inbussleutel de splijtwigbevestiging los (afb. E.4). Schuif de splijtwig verticaal naar beneden om het cirkelzaagblad (afb. E.5). Schuif de splijtwig zo ver naar beneden dat minstens één tand van het cirkelzaagblad tot in de behuizing van de instelmaat ligt (detail E.6). Draai nu de voorste kartelmoer vast (afb. E.6). Na het vastdraaien van de inbusschroef hebt u de veiligheidsafstand van max. 5 mm van het cirkelzaagblad tot de splijtwig ingesteld (afb. E.7). Schroef daarna de instelmaat los van de splijtwig (afb. E.8). LET OP: Controleer nu nogmaals of het cirkelzaagblad gecentreerd op de splijtwig is uitgelijnd (detail in afb. E.8) en de veiligheidsafstand tussen cirkelzaagblad en splijtwig nog steeds max. 5 mm is (detail in afb. E.6). Zo niet, dan moet de handcirkelzaag opnieuw worden uitgelijnd. LET OP: Controleer vóór alle werkzaamheden of de splijtwig en het montagemateriaal goed vastzitten! Vergrendel nu de machineplaat zoals in afbeelding 17 wordt weergegeven. De tafel is nu gereed voor stationair zagen. Lees hiervoor het gedeelte ¨Stationair zagen met de handcirkelzaag¨. Aanpassen van de snijdiepte Als de snijdiepte van de handcirkelzaag wordt gewijzigd moet de splijtwig in de hoogte worden aangepast om de veiligheidsafstand van max. 5 mm tot het handcirkelzaagblad te waarborgen. Maak eerst de splijtwig los met de inbussleutel. Stel nu de gewenste snijdiepte van de handcirkelzaag in. Trek nu de snededieptevergrendeling vast. Monteer en positioneer de instelmaat samen met de splijtwig, zoals in de afbeeldingen E.1 tot E.8 wordt weergegeven. Verticale versteksneden Bij vertikale versteksneden moet de handcirkelzaag opnieuw worden uitgelijnd. Stel de gewenste verstekhoek op de handcirkelzaag in. Trek de intrekbare veiligheidskap van de handcirkelzaag naar achteren en zet de machine in het midden van het splijtinzetstuk. Maak de snededieptevergrendeling van de handcirkelzaag los en schuif de snedediepte volledig uit. Maak de snededieptevergrendeling vast (afb. F.1 en F2). Maak de inbusschroef los en draai de splijtwig totdat deze exact naar het midden van het cirkelzaagblad is gedraaid (afb. F.3). LET OP: Controleer nu de afstand van de voorste tand van het cirkelzaagblad tot de voorzijde van het splijtinzetstuk. Deze afstand moet minder zijn dan 20 mm (afb. F.4). Draai de inbusschroef vast (afb. F.5). LET OP: Lijn nu het cirkelzaagblad evenwijdig in het splijtinzetstuk uit en let er tevens op dat het cirkelzaagblad steeds gecentreerd op de splijtwig zit. Monteer nu de beide zijaanslagen zodanig dat deze over het hele oppervlak in contact zijn met de grondplaat van de machine. Monteer vervolgens de beide spanbekken. Bevestig nu een andere zijde van de grondplaat. Monteer eerst de hoeksteun met twee zijaanslagen. Let erop dat er over het hele oppervlak contact is met de grondplaat. Monteer vervolgens op de tegenoverliggende zijde op dezelfde wijze een hoeksteun met twee zijaanslagen. Monteer nu de beide spanbekken. De spanbekken moeten zo ver mogelijk in de richting van de lange zijde van de grondplaat worden gemonteerd (afb. G). Instellen van de veiligheidsafstand tussen splijtwig en cirkelzaagblad met behulp van de instelmaat. Sluit de machineplaat (afb. H.1). Monteer de afgebeelde onderdelen op de splijtwig (afb. H.2). Draai de schroef en de kartelmoer van de splijtwig vast, monteer de schroef en de kartelmoer voor in de behuizing slechts losjes (afb. H.3). Maak nu met de inbussleutel de splijtwigbevestiging los (afb. H.4). Schuif de splijtwig in dezelfde hoek van het cirkelzaagblad naar het cirkelzaagblad toe (afb. H.5). Schuif de splijtwig er zo ver naartoe dat minstens één tand van het cirkelzaagblad tot in de behuizing van de instelmeter komt (detail H.6). Draai nu de voorste kartelmoer vast (afb. H.6). Na het vastdraaien van de inbusschroef hebt u de veiligheidsafstand van max. 5 mm van het cirkelzaagblad tot de splijtwig ingesteld (afb. H.7). Schroef daarna de instelmaat weer los van de splijtwig. Vergrendel nu de machineplaat zoals in afbeelding 17 wordt weergegeven en controleer nogmaals de vrijloop van het cirkelzaagblad (afb. I). LET OP: Controleer nu nogmaals of het cirkelzaagblad gecentreerd op de splijtwig is uitgelijnd (detail in afb. I) en de veiligheidsafstand tussen cirkelzaagblad en splijtwig nog steeds max. 5 mm is (detail in afb. H.6). Zo niet, dan moet de handcirkelzaag opnieuw worden uitgelijnd. LET OP: Controleer vóór alle werkzaamheden of de splijtwig en het montagemateriaal goed vastzitten! De tafel is nu gereed voor stationair zagen. Lees hiervoor het gedeelte ¨Stationair zagen met de handcirkelzaag¨. BDAL 6906_116306906 05.08.13 17:32 Seite 69L

Garantie Beste doe-het-zelver, U hebt een hoogwaardig wolfcraft

-produkt gekocht, waarvan U bij het doehet-zelven werk veel plezier zult hebben. wolfcraft

-produkten stemmen met een hoge technische standaard overeen en moeten voordat ze in de handel komen intensieve ontwikkelings en testfasen doormaken. Gedurende de serieproduktie zorgen voortdurende controles en regelmatige tests voor een hoge kwaliteitsstandaard. Degelijke technische ontwikkelingen en betrouwbare kwaliteitscontroles geven U de zekerheid voor de juiste koopbeslissing. Op het aangeschafte wolfcraft

product geven wij 10 jaar garantie na aanschafdatum, mits het product uitsluitend voor doe-het-zelf werkzaamheden gebruikt is. De garantie beperkt zich uitsluitend tot de schade aan het gekochte voorwerp zelf, en alleen tot schade die het gevolg is van materiaal- en fabricagefouten. Onder deze garantie vallen geen gebreken en schades, die te wijten zijn aan onoordeelkundig gebruik of achterstallig onderhoud. Normale slijtageverschijnselen en slijtage door gebruik vallen ook niet onder de garantie, net zo min als gebreken en schades waarvan de klant op de hoogte was toen de overeenkomst werd gesloten. Er kan uitsluitend een beroep worden gedaan op garantie na het overleggen van de rekening /koopbon. Door de garantie van wolfcraft

worden uw wettelijke rechten als consument (na betaling, verbreking van de overeenkomst of vermindering, schadevergoeding of vergoeding van de kosten) niet beperkt. Conformiteitsverklaring volgens EG-machinerichtlijn 2006/42/EG, aanhangsel II A Hiermee verklaart de firma wolfcraft GmbH in D-56746 Kempenich, Wolff Str. 1, dat dit product (MASTER cut 1500) voldoet aan machinerichtlijn 2006/42/EG. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 In overeenstemming met de volgende normen: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, 02.08.2013 Michael Bauseler De gemachtigde voor het ondertekenen van de conformiteitsverklaring en voor het samenstellen van de technische documenten. (Directie/Techniek/Logistiek; wolfcraft GmbH) BDAL 6906_116306906 05.08.13 17:32 Seite 70INTRODUZIONE
