BRUKSANVISNING 6906612 WOLFCRAFT

Ma icke benytttes til at save brande.

OBS: Det her beskrevne specialtilbehør mag kun anvendes sammen med MASTER cut 1500.

Justering av snittddjp

OBS! Les alle sikkerhetshenvisninger og henvisninger som ble levert sammen med MASTER cut 1500 og elektronktoyene som brukes. Hvis man违法犯罪 sikkerhetshenvisninger og anvisingene, sa kan ditte fore til elektrisk strmstot, brann og/eller alvorlige skader. Bruksanvisninger ma oppbevarres godt for fremtidig sukder.

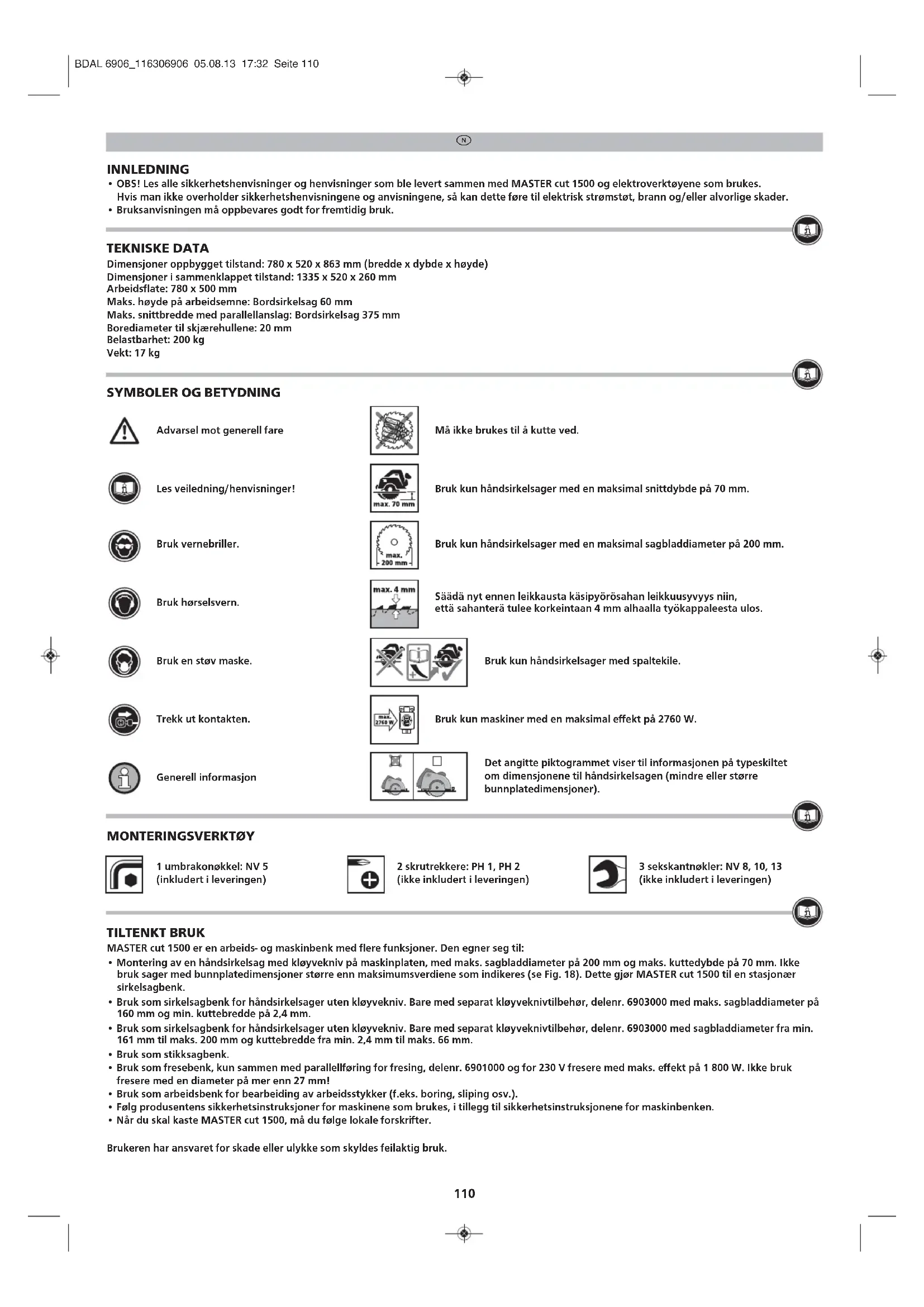

TEKNISKE DATA

Dimensjoner oppbygget tilstand: 780 × 520 × 863 ~mm (bredde x dybde x hoyde)
Dimensjoner iSAMmenklappet tilstand: 1335 × 520 × 260 ~mm Arbeidsflate: 780 × 500 ~mm Maks. hoyde pa arbeidsemne: Bordsirkelsag 60 ~mm Maks. snittbredde med parallellanslag: Bordsirkelsag 375 ~mm Borediameter til skjaerehullene: 20 ~mm Belastbarhet: 200 ~kg Vekt: 17 ~kg

SYMBOLER OG BETYDNING

Advarsel mot generell fare

Ma'ike brukes til a kutte ved.

Generell informasjon

Det angitte piktogrammet viser til informasjonen på typeskitet om dimensjonene til handsrirkelsagen (minre eller storre bunnplatedimensjoner).

MONTERINGSVERKTØY

1 umbrakonokkel: NV 5 (inklustert i leveringen)

2 skrutrekkere: PH 1, PH 2 (ikke inkludert i leveringen)

3 sekskantnokler: NV 8, 10, 13 (ikke inkludert i leveringen)

TILTENKT BRUK

MASTER cut 1500 er en arbeids- og maskinbenk med flere funksjoner. Den egner seg til:

• Montering av en handsrkelsag med kloyevkniv pa maskinplaten, med maks. sagbladdiameter pa 200 mm og maks. kuttedybye pa 70 mm. Ikke bruk sager med bunnplatedimensjoner stre enn maksimumsverdiene som indikeres (se Fig. 18). Dette gjor MASTER cut 1500 til en stasjonera sirkelsaegbenk.
• Bruk som sirkelsagbenk for handsirkelsager uten kluyvekniv. Bare med separat kluyveknivtilbehør, delenr. 6903000 med maks. sagbladdiameter pa 160 mm og min. kuttebredde pa 2,4 mm.
  Bruk som sirkelsagbenk for handsirkelsager uten kloyvekniv. Bare med separat kloyveknivtilbehør, delenr. 6903000 med sagbladdiameter fra min. 161 mm til maks. 200 mm og kuttebredde fra min. 2,4 mm til maks. 66 mm.
• Bruk som stikksagbenk.
  Bruk som fresebenk, kun sammen med parallellforing for fresing, delenr. 6901000 og for 230 V presere med maks. effekt pa 1800 W. Ikke bruk presere med en diameter pa mer enn 27 mm!
• Bruk som arbeidsbenk for bearbeiding av arbeidsstykker (f.eks. boring, slipping osv.).
  Folg produsentens sikkerhetsinstruksjoner for maskinene som brukes, i tillegg til sikkerhetsinstruksjonene for maskinbenken.
  Nar du kal kaste MASTER cut 1500, ma du folge lokale forskritter.

Brukeren har ansvaret for skade ull uykke som skyldes feilaktig bruk.

N

GENERELLE SIKKERHETSHENVISNINGER

• Hold arbeidsomradyet rent og ha god belysning. Rot ell morke arbeidsomrader kan fore til ulykker.

• Ikke arbeid med elektroverktoyet i eksplosjonsfarlige omgivelser hvor det finnes brennbare vasker, gasser ell stov. Elektroverktoylager gnister som kan tenne stov ell damper.

• Hold barn og andre personer borte under bruk av elektroverktoyet. Hvis du blir forstyrret, sa kan du miste kontrollen over apparatet.

• Kontakten til elektroverktøyet ma passer med stikkontakten. Kontakten ma pa ingen mæte endres. Ikke bruk adapterkontakter sammen med jordete elektroverktv. Uendrede kontakter og passende stikkontakter reduserer faren for elektrisk strømstøt.

• Hold elektoverktøy borte fra regn og fuktighet. Inntrenging av vann i elektoverktøy øker faren for elektrisk strømstøt.

Hvis du arbeider med et elektroverktoy utendors, sa ma du kun bruke forlengelseskabler som ogsa er egnet for utendors bruk. Ved a bruke en forlengelseskabel som er egnet for utendors bruk, reduserer du faren for elektrisk stromstot.

Hvis du ikke kan unnga a bruke elektroverktoyet i fuktige omqivelser, sa ma du bruke en vernebryer mot feilstrom. Ved a bruke en sik vernebryer reduserer du faren for elektrisk stromstot.

Vae oppmerksom, pass pa hva du gior. ou arbeid fornuftig under arbeid med et elektroverktoy. Ikke bruk elektroverktoyet his du er tratt ell er pavirket av narkotika, alkohol eller medikamenter. Et oyeblikks uaktsomhet under bruk av elektroverktoyet kan fore til alvorlige skader.

Bruk egnet. personlig verneutstyr: Horselsvern, vernebriller, stovmaske ved arbeid som produserer stov, vernehansker ved beareidelse av ru materialer og ved skiffe av verktoy.

Innstillingsverktoy ell skrujern ma fjernes for du slar pa elektroverktoyet. Hvis et verktoy ell er skrujern kommer inn i en roterende apparatdel kan det fore til skader.

Bruk egnede klaer, Ikke bruk vide klaer ellr smykker. Hold harr, klaer og hansker borte fra bevegelige deler. Lose klaer, smykker ellr langt har kan henges fast i bevegelige deler.

Bruk alltid vernehetten med stovsging.

• Ikke bruk elektroverktøy med en defekt bryter. Et elektroverktøy som ikke lar seg slå på erler av er farlig, og ma repareres.

F or arbeidet startes ma du se til at apparatene og verktoyene er funksjonsdyktige. Arbeid aldri med skadede ell stumpe verktoy.

• Elektroverktoy som违法犯罪e mal opbveares utilgiengelig for barn. Ikke la personer bruke apparatet som违法犯罪 er kient med det ellher lest anvisingene til apparatet. Elektroverktoy er farlige nar de braukes av uerfarne personer.

• Trekk kontakten ut fra stikkontakten og/eller ta akkumulatorpakken ut fra elektroverktøyet før du foretar innstlinger på apparatet eller skifter tilbehør. Hvis elektroverktøy starter utilitiesket, SSE can ulykker skje.

• Bygg maskinbordet riktig opp for du monterer elektroverktyet, Riktig oppbygging er viktig, sik at bordet ilke bryter sammen.

Elektroverktoyet ma monteres sikkert pa maskinplaten for det brukes. Hvis elektroverktoyet sklr pa maskinplaten, sa kan man miste kontrollen.

• Sett maskinbordet pa en fast, jevn og vannrett flate. Hvis maskinbordet kan skli ellere ustdig, sa kan ilke elektroverktoyet ell er arbeidsemnet fores jevt og sikkert.

• Maskinbordet ma ikke overbelastes og ikke bruk det som stige erer stativ. Overbelastning, aller hvis man står på maskinbordet, sä kan det fere til at tyngdepunktet til bordet forskyves oppover, og bordet velter.

• Du maiks bearbeide andre materialer enn tre ellkunstoffer som er lett a behandle. Unntak: Metall som er lett a behandle (f.eks. aluminium) farkun bearides med stikssagen og med egnet sagblad.

• Lose splinter, spon aller lignende arbeidsdeler ma ikke fjernes for hand nár sagbladet er i gang!

• Maskinene som brukes, ma oppfylle DIN EN 60745-1. Apparat fra byggår 1995 m ha et CE-tegn.

• Ikke sag for „fri帽子“, dvs. ikke for arbeitsemnet kun for帽子, men bruk parallellstopperen aller vinkelstopperen.

• Sagblad mä ikke bremses ved à trykke mot sider etter at drevet slas av!

• Maskiner og verktøy mä kun brukes for riktige formål.

• Bruk kun feilfrie sagblad; grunnlegemet ma违法犯罪, og hellingen ma化进程 enn tykkelsen til spalteken.

• Se regelmessig til at alle skruer er trukket fast til!

Arbeidsbordet ma aldri brukes uriktig ell er til andre enn de bestemte formal!

• Alle gjenstander som/DDE BRKES fJERNEs fra arbeidsbordet.

• Ma/DD:brukes til á kutte ved.

• Maskinbordet mä ikke brukes til à sage rundtommer.

• Inn-/utkopling av elektroverktøyet som brukes fär kun skje over sikkerhetsbryteren.

• Bruk kun vedlagt innkoplingsklemme for varig festing av apparatbryteren i „PÄ" posisjon.

• Vedbearbeitelseavsmalearbeidsemnerma manbruke en skyvestokk.

• Sorg for at de to svingbrakettene for sikring av benkens ben sitter korrekt, med sikkerhetsboltene i hullene i sideseksjonen, og at fingerskruene er strammet til (Fig. 15.3).

F r du star erbeidet ma du pase at den handholdte sirkelsagen, fesen ell stikksagen sitter correkt festet til maskinplaten, at maskinplaten sitter godt pa plass i innsnittet pa maskinbenken og at unbrakonokkelen settes i for ekstra sikkerhet (Fig. 17.3).

• Ikke bruk maskinene utendors nar det regner.

• Respekter maks. tillatte dimensjoner pa arbeidsstykkene (se tekniske data).

SIKKERHETSHENVISNINGER FOR SIRKELSAGER

I tillegg til disse maskinspesifikke sikkerhetshenvisningene ma du ogsa vare obs pa sikkerhetshenvisningene til handsrirkelsagen som brukes.
- Bruk kun handsirkelsager med spalteke, med maks. 200 mm diameter i sagbladet og inntil maks. 70 mm snittdybde.
Sagene ma kun brukes innenfor de nevnte, maksimale dimensjonene til grunnplatene (se bilde 18).
Bordets sirkelsag ma kun brukes nár vernehetten er festet riktig.
FORSIKTG: Forskre deg om at sagbladet er montert parallelt med apningen i saggapet og juster den handholdte sirkelsagen pa nytt ved behov.
- Lange arbeidsemner ma stottes pa avtaksiden, sik at de ligger vannrette; f. eks. med en wolfcraft rullebukk (art.-nr. 6119973).
- Unngä overbelaste händsirkelsagen.
- Ikke bruk slipeskiver.
- Bruk kun anbefalte sagblad og velg disse avhengig av materialet som skal sages.
- FARE: Hold hendene borte fra sagområdet og sagbladet.
- Ikke grip tak under arbeidsemnet. Vernehetten kan/DDK bekyte deg mot sagbladet under arbeidsemnet.
- Snittdybden ma tilpasses arbeidsemnets tykkelse. Det bo rere minre enn en hel tannhoyde synlig under arbeidsemnet.
Vae alltid forberedt pa at arbeidsemnet kan henge fast i sagbladet og slynges mot operatoren under saging.
- Et bakslag er resultat av feil og/eller uegnet bruk av sagen. Gjennom egnede tiltak kan dette forhindres, som beskrevet nedenfor.

N

• Hold sagen fast med begge hender, og sett armene dine i en posisjon som kan fange opp kreftene ved et bakslag. Hold deg alltid pa sider av sagbladet, ha aldri kroppen din i en linje med sagbladet. Ved et bakslag kan sirkelsagen hoppe bakover, men operatoren kan beherske bakslagets krefter giennom egnede tiltak.
  Hvis sagbladet klemmer fast er du avbryter arbeidet, sa ma sagen slas av og holdes rolig i arbeidsemnet, helt til sagbladet stopper. Du ma aldri prove a fierne sagen fa raeideemnet er trekke den bakover, sa lenge sagbladet er i beveqelse. ellrs kan det oppsta et bakslag. Finn ut hvvorf sagbladet sitter fast og lasne det.
  Hvis en sag, som sitter fast i arbeidsemnet, vil starte igien ma sagbladet sentreres i sagspalten, og kontroller og sagens tenner sitter fast i arbeidsemnet. Hvis sagbladet sitter fast, sa kan det beveges ut fra arbeidsemnet ellor forarsaket et bakslag nar sagen startes pa nyt.
• Store plater ma stottes, sik at man reduserer faren for bakslag pa grunn av at sagbladet sitter fast. Store plater kan boyes gjennom egenvekten. Plater ma stottes pa begge sider, bade i nærheten av sagspalten og pa kanten.
• Ikke bruk sleve eiler skadde sagblad, Sagblad med sleve er feilinnrettede tenner forarsaker en okt friksjon, fastsittende sagblad og bakslag pga. at sagspalten er for trang.
  Fsigma sng ma instillingen for snittdybe og snittvinkel trekkes fast. Hvis instillingen endres under saging kan sagbladet settes fast og bakslag oppsta.
  V aer spesielt forsiktig ved,innstk kutt" i vegger ell er andre omrader man ikke kan se inn i. Sagbladet som stikkes inn kan blokkeres i boyde objekter og dermed forarsake basklag.
• Bruk alltid skyvestokken for slisse- og fugesaging, for sagbladet er/DDne synlig.

SIKKERHETSHENVISNINGER FOR STIKKSAGER

I tillegg til disse maskinspesifikke sikkerhetsvenisningene ma du ogsa vare obs pa sikkerhetsvenisningene til stikksagen som brukes.
- Ikke arbeid med stikksager som er skadet.
- Unngå Å overbelaste stikksagen.

PASS P:A: BRUK SOM FRESEBORD UTELUKKENDE I FORBINDELS MED PARALLELLFRESEANSLAG ART. NR. 6901000 SIKKERHETSHENVISNER FOR OVERFRESERE

I tillegg til disse maskinspesifikke sikkerhetshenvisingene ma du ogsa vare obs pa sikkerhetshenvisingene til overfreset som brukes.
Vae alltid forberedt pa at arbeidsemnet kan komme plutselig og uventet ut av kontroll og fba bakslag under freesing.
- Ikke bruk maskinbordet til buefresing!
Derfor ma fresearbeid utfores kun med den parallelle freestopperen (art.-nr. 6901000) som tilbehør, sik at bakslag og beraring av freseren forhindres.
Vaeppmkrssp den originale brauansinigen til den parallele freestopperen (art.-nr.6901000) for riktig montering.
- Ikke bruk overfresere med mer enn 1800 W og mer enn 230 V.
- Ikke bruk fremere med en diameter på mer enn 27 mm!
Vaeppmksom pa at matingen kun far skje mot dreieretningen til freseren.
- Velg ut de medleverte innleggsringene i forhold til storrelsen pa freseverktoyet. Bruk minst mulig innleggsring for sikkert arbeid.
Bruk kun skarpt, vedlikeholdt freseverktoy iht. angivelsene til verktovsproduusenten.
V er oppmkrnsom p min./maks. turtall og dreieretning som er angitt pa produktet, emballasjen ell i braksanvisningen til apparat og verktoy som brukes.
Vaeppmksom pa at feil bruk av freseverktoy, arbeidsemne og innretninger for foring av arbeidsemne kan fore til farlige situajoner.
- Under fresing mot stopper ma hendene holds borte fra freseverktoyet.
- Sa vidt det er mulig ma trykkspoene pa bordet brukes i tillegg til den parallelle freestopperen under freesing.
- Lange arbeitsemner ma stottes pa uttakssiden, sik at farlige situasjoner forhindres gjennom ukontrollert velting. Stotten ma sta stabilt og ha samme hoyde som maskinbordet, f.eks. rullebukken (art.-nr. 6119973).
Du ma kun bearbeide arbeidsemner som kan holdes og fores sikkert av en person iht. storrelse og vekt.
- Velg ut verktoy og arbeidsemne i henhold til riktig turtall. Du finner de noyaktige turtallsdimensjonene i braksanvisingen til overfreseren.
Vaeppmkrssom pa maksimale dimensjoner til arbeidsemnene (se teknske data).

INKLUDERT I LEVERANSEN

Ta Master cut 1500 ut av esken og sjekk at alter orden og at alle avbildede deler folger med (Fig. 1 og 2).

GRUNNLEGGENDE MONTERING

Montere benken: Plasser benkens toppseksjon pa et flatt og rent underlag. Fest det fremre benparet og den nedre avstiveren med alle festeanordningene som vist i illustrasjonen. Pase at de to lasespakene sitter korreti festehullene og at begge fingerskruene er godt strammet til (Fig. 3.1). Monter deretter det bakre benparet og den nest laveste avstiveren. Fest de to tverravstiverne til det fremre benparet. Fold deretter det bakre benparet opp og fest den andre enden av de to tverravstiverne (Fig. 3.2). Fest sa de to fottene med hjul til det bakre benparet som vist, og de andre to fottene pa det fremre benparet (Fig. 3.3).

FORSIKTIG: Pase at festeanordningene som er merket med et informasjonssymbol, kun strammes til sik at benken kan foldes sammen med minimal motstand. Sjekk alltid at begge sikkerhetsbrakettene tar tak og at begge fingerskruene er godt strammet.

Benken kan na settes ned pa bena.

FORSIKTIG: Las fast maskinplaten: Unbrakongkelen brukes til a lase maskinplaten og ma settes inn i benken i «last» posisjon som vist før arbeidet kan starte (Fig. 11).

Avstandsringer: De to avstandsringene er beregnet pa a oke sikkerhetene ved fresing. Velg alltid den minste mulige avstandsringen for verktogyet som brukes (Fig. 12).

Festeklor. Sett festeklorne i de forhandsborede hullene og bruk dem sammen med tvingen til a feste arbeidsstykkene.

FOLDE BENKEN UT OG SAMMEN

FORSIKTIG: Før du folder sammen benken ma du alltid koble nettpluggen og verktoyinntaket fra sikkerhetsbryteren!

Folde sammen: Lsne begge fingerskruene nok til at de to lasepakene kan trekkes tilbake og snus (Fig. 14.1). Deretter folder du benken sammen i pilens retning. Av hensyn til din egen sikkerhet skal du alltid holde foten mot en av putefottene som vist for at benken不信 kal skli (Fig. 14.2). Hjulene pa putefottene gjo det lettere a transportere benken (Fig. 14.3).

Folde ut: Hold benken fast med begge hender og sett foten inn mot en av putefettene som vist (Fig. 15.1). Vipp sa benken i pilens retning i en enkelt bevegelse til den er welt foldet ut (Fig. 15.2). Skyv deretter den fremre kanten av benken med en hand til toppseksjonen lases pa plass. Sett begge lasespakene inn i hullene og stram til begge fingerskruene (Fig. 15.3).

KLARGJØRING FØR MONTERING AV MASKINER

FORSIKTIG: Fremgangsmaten for a apne og lukke maskinplaten for du begyinner a arbeide beskrives her, og ma utfores hver gang du bytter maskin!

Apne maskinplaten for a montere en maskin: Ta unbrakonokkelen ut av sikkerhetslasen. Vipp opp begge plastendlene, hold i disse og lft maskinplaten litt opp. Loft maskinplaten i pilens retning til den er vertical, og skyv den fremover opp til foringen. Legg deretter maskinplaten ned til den hviler sikkert pa bordet (Fig. 16).

Lukke maskinplaten etter vellykket maskinmontering: Lfth maskinplaten litt opp. Skyv deretter platen helt tilbake til den bakre feringen og hev den til vertikal posisjon. Hold maskinplaten i de to plastendlene og vipp maskinplaten i pilens retning til den nar laseposisjonen. Las maskinplaten ovenfra og lukk begge plastendlene. Sett unbrakonokkelen tilbake i sikkerhetslasen for a lase maskinplaten (Fig. 17).

MONTERING AV HändHOLDT SIRKELSAG

Apne maskinplaten som vist i Fig. 16.

Montere og justere handholdte sirkelsagen: Trekk tilbake den beskytende hetten pa den handholdte sirkelsagen og plasser maskinen rett over saggapet. Lsne sagdybdelasen pa sirkelsagen og still maskinen pa maks. sagdybde (Fig. 18.2). Stram til sagdybdelasen igjen. Juster bladet pa sirkelsagen i senter av og parallelt med saggapet.

FORSIKTIG: Sjekk avstanden mellom sagbladets fremste tann og den fremre kanten av saggapet. Avstanden skal vare under 20 mm.

Eksempel pa montering av maskiner med minre bunnplater.

Etter a ha justert maskinen, fester du de to sidestoppene sik at hele deres flater i full kontakt med maskinens bunnplate. Fest sa de to festeklorn (Fig. 18.3). Fest den ene sider van bunnplaten. Monter vinkelbraketen med de to sidestoppene forst. Pase at de er i full kontakt med bunnplaten. Pa same marte monter du en vinkelbraket med to sidestopp pa den motsatte siden. Fest og sa de to festeklorn (Fig. 18.4). De to festeklne ma moneres sa n ar den lengste siden av bunnplaten som mulig.

N

EksempeI pa montering av maskiner med storre bunnplater.

Etter a ha justert maskinen, fester du de to sidestoppene slik at hele deres flater i full kontakt med maskinens bunnplate. Fest sa de to festeklorne (Fig. 18.5 c). De to sidestoppene ma monteres sa nar den lengte sider av bunnplaten som mulig (Fig. 18.5 d). Fest vinkelbraketten til sidestoppen med en skrue, skve, laseskive og mutter (Fig. 18.5 b). Deretter festes festeklne. På samme mæfte fester du en vinkelbrakett til en sidestopp med en skrue, skve, laseskive og mutter (Fig. 18.5 b). Fest til slutt festeklne (Fig. 18.5 a).

Lukk og las maskinplaten som vist i Fig. 17.

FORSIKTIG: Forsikre deg om at sagbladet er montert parallelt med apningen i saggapet og juster den handholdte sirkelsagen pa nytt ved behov.

Trykk pa den rode knappen (AV) pa sikkerhetsbryteren. Deretter fester du bryteren pa den handholdte sirkelsagen (Fig. 19.4). Trykk na pa den gronne knappen (PA) og sjekk at sagbladet roterer fritt i gapinnsaten (Fig. 19.6), deretter trykker du pa den rode knappen (AV) igjen (Fig. 19.7).

FORSIKTIG: Trekk alltid ut stoppslet fra stikkontakten hvis benken ikke skal brukes aller før du folder benkenammen.

Skyv vinkelforingen inn i sporet (Fig. 20.1). Pase at bakenden av foringen loper sa n er som mulig under den beskyttende hetten sik at hetten kan Ioftes (Fig. 20.2). Trekk na vinkelforingen tilbake og legg arbeidsstykket inn mot vinkelforingen. Sla pa den handholdte sirkelsagen pa sikkerhetsbryteren. Sky vbeidsstykket inn mot den handholdte sirkelsagen i pilens retning med en hand pa vinkelforingen og den andre handen pa arbeidsstykket som vist (Fig. 20.3) til bladet sager helt gjennom arbeidsstykket. Sla deretter av den handholdte sirkelsagen pa sikkerhetsbryteren.

FORSIKTIG: Sorg alltid for a ha hendene pa god avstand fra det roterende sagbladet (fare for skade).

FORSIKTIG: Lengden på arbeidsstykket fra senteret av saggapet til hetteholderen malkeHere mer enn 330 mm.

Vinkelforgingen gjor det mulig a sage arbeidsstykkene i vinkler pa mellom 0 og 65 grader. Lsne fingerskruen, stil inn onsket vinkel og stram til fingerskruen igjen (Fig. 20.4). Na kan du bruke sagen som vist i Fig. 20.1 til 20.3.

Sage med parallellfaring

Sett parallellforgen med Iosnet fingerskrueinniporestky parallffrgenopp tlen desbckytdte hetten Pase at almiunmsferingen icke stikker utenfor den siste synlige tannen pa sirkelsagbladet (Fig. 21.1).Hvis den gjor det, lser du fingerskrueene, beveger foringen littilbake og strammer til skruige igien. Still inn onsket sagdybde og stran til fingerskruen. Sl deretter pa den handholdte sirkelsagen saikkerhetsbryteren. Skv arbeidsstykket mot sagbladet i pilens retning som vist (Fig. 21.2), til bladetager helt gjennom arbeidsstykket. Sl deretter av den handholdte sirkelsagen saikkerhetsbryteren. Bruk alltid skyvestangen som folger med nar du skal sage smale arbeidsstykker (Fig. 21.3).

FORSIKTIG: Lengden på arbeidsstykket违法犯罪.

Vertikale gjaeringskutt

Den handholdte sirkelsagen ma stilles om for a gjore vertikale gjaeringskutt. Still inn onsket gjaeringsvinkel pa den handholdte sirkelsagen. Trekk tilbake den beskyttene hetten pa den handholdte sirkelsagen og plasser maskinen rett over saggapet. Lnsagdybdelasen pa sirkelsagen og still maskinen pa maks. sagdybde. Stram til sagdybdelasen igjen. Juster bladet pa sirkelsagen i senter av og parallelt med saggapet (Fig. 22.1 og 22.2).

FORSIKTG: Sjekk avstanden mellow sagbladets fremste tann og den fremre kanten av saggapet. Avstanden skal vare under 20 mm (Fig. 22.3).

Etter a ha justert maskinen, fester du de to sidestoppene sik at hele deres flater er i full kontakt med maskinens bunnplate. Fest sa de to festeklne (Fig. 22.4 a). Fest den ene siden av bunnplaten. Monter vinkelbraketen med de to sidestoppene forst. Pase at de er i full kontakt med bunnplaten. Pa samme mate monterer du en vinkelbrakett med to sidestopp pa den motsatte siden. Fest de to festeklne. De to festeklne ma monteres naer den lengste siden av bunnplaten som mulig (Fig. 22.4 b). Merk: Med storeb bunnplater garr du frem som beskrevet pa side 15 (Fig. 18.5). Sjekk en gang til at sagbladet roterer ritti i saggapet (Fig. 22.5).

Lukk og las maskinplaten som vist i Fig. 17.

FORSIKTIG: Forsikre deg om at sagbladet er monter parallelt med apningen i saggapet og juster den handholdte sirkelsagen pa nytt ved behov.

SAGE MED STIKKSAGEN

Juster stikksagen pa maskinplaten sik at sagbladet gär i senter av sagapningen (Fig. 23.1). Monterer stikksagen med fire sidestopp og fire klor som vist (Fig. 23.2). Lukk og las maskinplaten som vist i Fig. 17. Fest koblingsklemmen til bryteren pa stikksagen og koble maskinens inntak til sikkerhetsbryteren. Bruk alltid den beskytende hetten nár du sager med stikksagen (Fig. 23.3).

N

BRUK SOM ARBEIDSBENK

MASTER cut 1500 er utstyrt med 4 plastfestekl. De kan brukes til a klemme arbeidsstykker fleksibelt og sikkertammen (Fig.24).

JUSTERE MASKINPLATEN

Hoyden pa maskinplaten pa arbeidstoppen er innstilt fra fabrikken for a sikre at arbeidsstykket glir lett over arbeidstoppen og maskinplateomradyet. Hoyden pa maskinplaten kan justeres etter behov. Lasne de sek säsemutrene. Juster hoyden pa maskinplaten med de sek justeringsskruene til den er jevtmed arbeidstoppen, og trekk til lasemutrene igjen. FDR du begyinner a arbeide ma du alltid sjekke at de sek lasemutrene sitter godt fast. Sjekk ogsa at skruene og lasemutrene pa begge holderne til maskinplaten sitter godt fast (Fig. 25).

SPESIALTILBEHOR FOR MASTER cut 1500 TO EKSTRA AVTAKBARE KLOYVEKNIVER, DELENR. 6930000 OG 6904000, DESIGNET FOR HANDHOLDTE SIRKELSAGER UTEN KLOYVEKNIV

FORSIKTIG: For du braker spezialtilbehoret ma du alltid lese de generelle sikkerhetsinstrksjonene, sikkerhetsinstrksjonene for handholdte sirkelsager og den opprinnelige instrksjonshandboken som folger med den handholdte sirkelsagen uten kloyvekniv.

KLØYVEKNIVER DELENR. 6903000 OG 6904000

Kløyvekniv 6903000 inkluderer flogende komponenter: 1x kloyvekniv (for maks. sagbladd diameter pa 160mm - 1x kloyveknivholder (lengre versjon), 1x innstillingsmaler (Fig. A). Kloyvekniv 6904000 inkluderer flogende komponenter: 1x kloyvekniv (for maks. sagbladd diameter pa 200mm - 1x kloyveknivholder (lengre versjon), 1x innstillingsmaler (Fig. A).

Apne maskinplaten som vist i Fig. 16 (Fig. C.1). Monter styrebolten med festedelene. Monter komponentene lst sammen (Fig. C.2). Lukk maskinplaten (Fig. C.3). Sett kloyvekniven ca. 2 cm inn i sporet pa styrebolten ovenfra. Pase at kloyvekniven settes inn i pilens retning optil stoppet pa maskinplaten som illustrert (= vertical retning). Stram til unbrakoskruene (Fig. C.4 og C.5). Apne maskinplaten igjen (Fig. C.6).

MONTERING AV HändHOLDT SIRKELSAG

Trekk tilbake den beskyttene hetten pa den handholdte sirkelsagen og plasser maskinen rett over saggapet. Lses sagdybdalsen pa sirkelsagen og still maskinen pa maks. sagdybde. Stram til sagdybdalen igjen.

FORSIKTIG: Sjekk avstanden mellom sagbladets fremste tann og den fremre kanten av saggapet. Avstanden skal vare under 20 mm.

Jester den fremre enden av den handholdte sirkelsagen med 0-merket pa bunnpaten til sagen og de to hjelpelinjene pa maskinplaten. Pa den bakre.
enden av den handholdte sirkelsagen sentrerer du sagblade i forhold til kloyvekniven (Fig. D.1). Merk: Det beste stedet a sjekte at maskinen er
korrekt justert erbak klvyveknivenireting av sirkelsagbladet, fordisagbladet er tykkere enn kloyvekniven. Etter a ha justert den handholdte
sirkelsagen fester du de to sidestoppene sik at hele deres flater er i full kontakt med maskinens bunnplate. Fest sa de to festeklne (Fig. D.2).

Fest den andre siden av bunnplaten. Monter vinkelbraketen med de to sidestoppene forst. Pase at de er i full kontakt med bunnplaten. Pa somme mate monterer du en vinkelbraket med to sidestopp pa den motsatte siden. Fest de to festeklne (Fig. D.3). De to klemmene ma monteres sa n aer den lengste siden av bunnplaten som mulig. Merk: Se side 13 - 15 for andre festemuligheter pa en rekke forskjellige bunnplater.

Juster sikkerhetsavstanden mellom klyvekniven og sirkelsagbladet med instillingsmaleren. Lukk maskinplaten (Fig. E.1). Fest de individuelle delene til klyvekniven som vist i illustrasjonen (Fig. E.2). Stram til skruen og fingermutteren forbundet med klyvekniven og stram lett til skruen og fingermutteren i fronten pa huset (Fig. E.3). Lnsne klyveknivens feste med unbrakonokkelen (Fig. E.4). Skv klvykniven vertikalt i forhold til sirkelsagen (Fig. E.5). Skyv nd klyvekniven til minst en av sirkelsagblads tenner nar huset pa ininstillingsmaleren (detaljert visning i figur E.6). Stram na til den fremre fingermutteren (Fig. E.6). Nar unbrakoskruien strammes, justeres sikkerhetsavstanden mellom sirkelsagbladet og klyvekniven til maks. 5 mm (Fig. E.7). Skrue deretter maleren ut av klyvekniven (Fig. E.8).

FORSIKTIG: Pase at sagbladet er sentrert i forhold til klyvekniven (detaljert visning i Fig. E.8) og at det opprettholdes en maks. sikkerhetsavstand pa 5 mm mellom sirkelsagbladet og klyvekniven (detaljert visning i Fig. E.6), hvis违法犯罪

Justering av sagdybde

Hvis sagydben til den handholdte sirkelsagen endres, ma ogsa hoyden pa kloyvekniven justeres for a garantene en siktherhetsavstand pa maks. 5 mm til sagbladet. Lnsne forst kloyvekniven med unbrakonokkelen. Still deretter sirkelsagen til ndvendig sagdybde. Stram til sagdybdalen igjen. Fest og posisjoner instillingsmalerenammen med kloyvekniven som vist i Fig. E.1 til E.8.

Vertikale giaeringskutt

Den handholdte sirkelsagen ma stilles om for a gjore vertikale gjaeringskutt. Still inn onsket gjaeringsvinkel pa den handholdte sirkelsagen. Trekk tilbake den beskytende hetten pa den handholdte sirkelsagen og plasser maskinen rett over saggapet. Lsne sagydbelasen pa sirkelsagen og still maskinen pa maks. sagydbe. Stram til sagdybelasen igjen (Fig. F.1 og F.2). Lsne unbrakonokkelen og drei klyvekniven til den er posisjonert noyaktig sentert i forhold til sirkelsagbladet (Fig. F.3).

FORSIKTIG: Sjekk avstanden mellom sagbladets fremste tann og den fremre kanten av saggapet. Avstanden skal vare under 20 mm (Fig. F.4).

Stram til unbrakoskruen (Fig. F.5).

FORSIKTIG: Juster sagbladet parallelt med saggapet og sorg for at det alltid er sentrt i forhold til kloyvekniven.

Fest de to sidestoppene slik at hele deres flater er i full kontakt med maskinens bunnplate. Deretter festes de to festeklorne. Fest den andre siden av bunnplaten. Monter vinkelbraketten med de to sidestoppene fsigma. Pase at de er i full kontakt med bunnplaten. Pa samme mate monterer du en vinkelbraketted to sidestopp pa den motsatte siden. Fest sa de to festeklorne. De to klemmene ma monteres sa naer den lengste siden av bunnplaten som mulig (Fig. G).

Juster sikkerhetsavstanden mellom klqvvekniven og sagbladet med innstillingsmaleren.

Lukk maskinplaten (Fig. H.1). Fest de individuelle delene til kloyvekniven som vist i illustrasjonen (Fig. H.2). Stram til skruen og fingermutteren forbundet med kloyvekniven og stramlettil skruen og fingermutteren i fronten pa huset (Fig. H.3). Lsne kloyveknivens feste med unbrakonokkelen (Fig. H.4). Skv kloyvekniven mot sagbladet i somme vinkel som sagbladet (Fig. H.5). Skv nyed kloyvekniven til minst en av sagbladets tenner nahr huset pa innstilingsmalen (detaljert vising if figur H.6).Stram na tden fremre fingermutteren (Fig.H.6). Nar unbrakoskrun strammes, justeres sikkerhetsavstandenvellom sirkelsagbladet og kloyvekniven til maks. 5 mm (Fig. H.7). Skrue deretter maleren ut av kloyvekniven igjen. Las maskinplaten som vist i Fig. 17 og sjekk en gang til at sagbladet roterer fritt i saggapet (Fig. I).

FORSIKTIG: Pase at sagbladet er sentrert i forhold til klyvekniven (detaljert visning i Fig. 1) og at det opprettholdes en maks. sikkerhetsavstand pa 5 mm mellom sirkelsagbladet og klyvekniven (detaljert visning i Fig. H.6), hvis icke ma den handholdte sirkelsagen justeres pa nytt.

FORSIKTIG: Fār du begnner á arbeide mà du allid sjkek at kloyvekniven og festedelene sitter godt!

Benken er nä klart til stasjonær saging. Les ogsa avsnittet om stasjonær saging med den handholdte sirkelsagen.

Garanti

Kjaere hobbysnekker

Du har nà fatt et høyverdig wolfcraft* produit, som du vil fà stor glede av. wolfcraft® Produktene er av høy tekniske standard og gjennmogár intensive utvikings- og testfaser För detkommen i handelen. Som standardprodukt er de sikret hyppige kontroller og regelmessige tester på høy kvalitetsstandard. Solid teknik utvikling og sikker kvalitetskontroll gir sikkerhet for en riktig kjopsbeslutting.

Vi gir deg 10 ars garanti - fra kjapedato - for ditt wolfcraft-Produkt ved utelukkende bruk av apparatene til hobbyvirksomhet. Garantien omfatter kun skader pa selve kjpegenstanden, og kun skader som angar material- og fabrikasjonsfeil. Garantien omfatter违法犯罪 oikke mangler og skader som skyldes urkitig betjinge erer manglende vdelikehold. I tillegg ekder icke garantien vanlige slitasjespor, vanlig slitasje erler mangler og skader som kunden var oppemarksrpa fkrjepet.

Garantikrav kan kun behandles med riktig regning/kvittering.

Garantien som wolfcraft® gir innskrenker ikke dine lovmessige rettigheter som forbruker (etter oppfylling, tilbakekalling eller reduksjon, skades-ller arbeiderstating).

Konformitetserklaring iht. EF-maskindirektiv 2006/42/EF, vedlegg II A

Hermed erkleraer firmaet wolfcraft GmbH i D-56746 Kempenich, Wolff Str. 1, at ditte Produktet (MASTER cut 1500) er i samsvar med maskindirektiv 2006/42/EF. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nurnberg. BM: 60087567 0001 I overensstammelse med folgende nommer: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Bemyndiget person for undertegning av konformitetserklageringen og for a utarbeide de tekniske dokumentene. (Forretningsledelse/teknik/logistikk; wolfcraft GmbH)

PL

WPROWADZENIE
