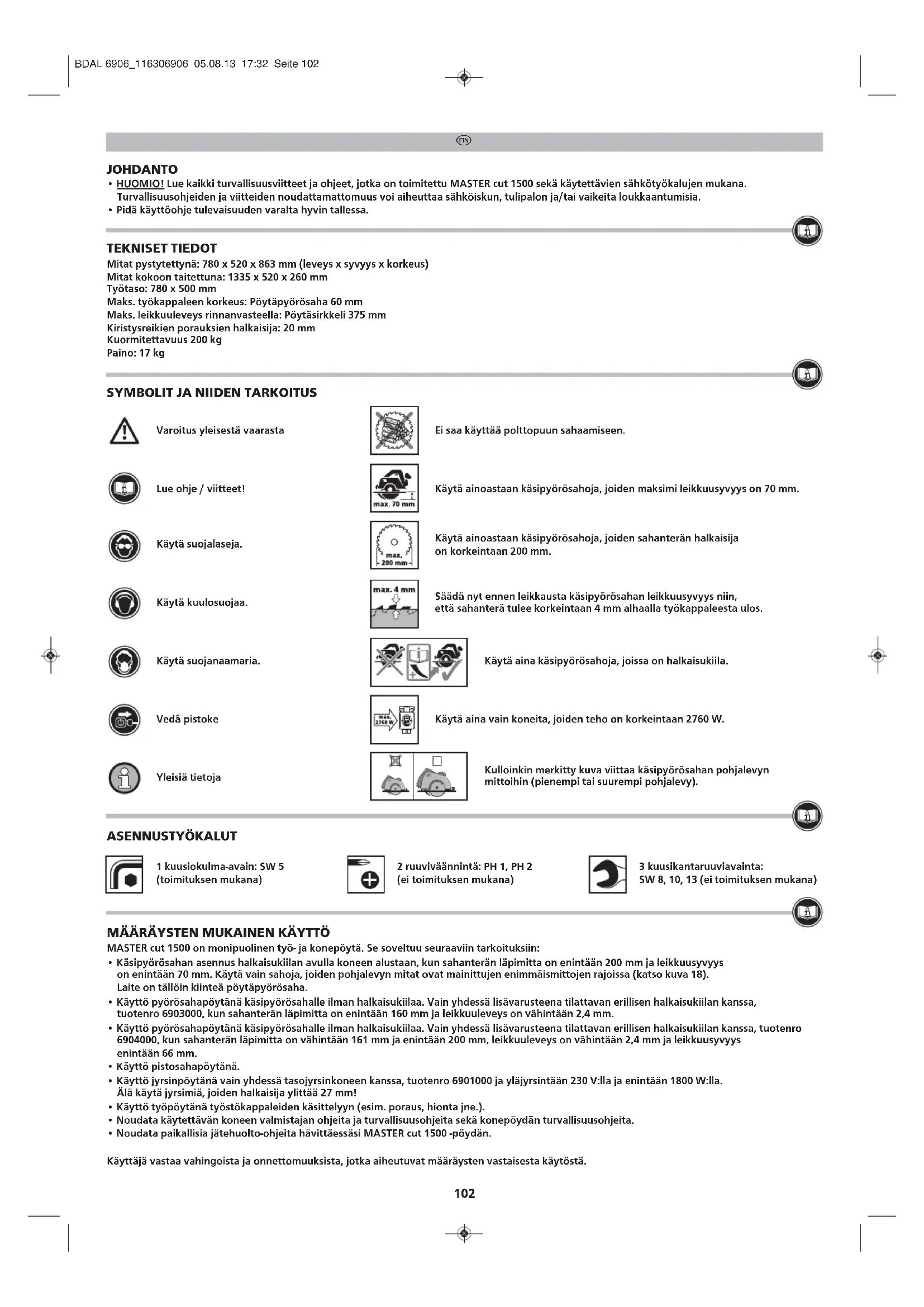

KÄYTTÖOHJE 6906612 WOLFCRAFT

• HUOMIO! Lue kaikki turvallisuusviitteet ja ohjeet, jotka on toimitettu MASTER cut 1500 sekä käytettävien sähkötyökalujen mukana. Turvallisuusohjeiden ja viitteiden noudattamattomuus voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita loukkaantumisia.

• Pidä käyttöohje tulevaisuuden varalta hyvin tallessa. TEKNISET TIEDOT Mitat pystytettynä: 780 x 520 x 863 mm (leveys x syvyys x korkeus) Mitat kokoon taitettuna: 1335 x 520 x 260 mm Työtaso: 780 x 500 mm Maks. työkappaleen korkeus: Pöytäpyörösaha 60 mm Maks. leikkuuleveys rinnanvasteella: Pöytäsirkkeli 375 mm Kiristysreikien porauksien halkaisija: 20 mm Kuormitettavuus 200 kg Paino: 17 kg

Ei saa käyttää polttopuun sahaamiseen. Käytä ainoastaan käsipyörösahoja, joiden maksimi leikkuusyvyys on 70 mm. Käytä ainoastaan käsipyörösahoja, joiden sahanterän halkaisija on korkeintaan 200 mm. Säädä nyt ennen leikkausta käsipyörösahan leikkuusyvyys niin, että sahanterä tulee korkeintaan 4 mm alhaalla työkappaleesta ulos. Kulloinkin merkitty kuva viittaa käsipyörösahan pohjalevyn mittoihin (pienempi tai suurempi pohjalevy). Käytä aina käsipyörösahoja, joissa on halkaisukiila. Varoitus yleisestä vaarasta Lue ohje / viitteet! Käytä suojalaseja. Käytä kuulosuojaa. Vedä pistoke Yleisiä tietoja Käytä suojanaamaria. ASENNUSTYÖKALUT 1 kuusiokulma-avain: SW 5 (toimituksen mukana) 2 ruuviväännintä: PH 1, PH 2 (ei toimituksen mukana) 3 kuusikantaruuviavainta: SW 8, 10, 13 (ei toimituksen mukana)

MÄÄRÄYSTEN MUKAINEN KÄYTTÖ

MASTER cut 1500 on monipuolinen työ- ja konepöytä. Se soveltuu seuraaviin tarkoituksiin:

• Käsipyörösahan asennus halkaisukiilan avulla koneen alustaan, kun sahanterän läpimitta on enintään 200 mm ja leikkuusyvyys on enintään 70 mm. Käytä vain sahoja, joiden pohjalevyn mitat ovat mainittujen enimmäismittojen rajoissa (katso kuva 18). Laite on tällöin kiinteä pöytäpyörösaha.

• Käyttö pyörösahapöytänä käsipyörösahalle ilman halkaisukiilaa. Vain yhdessä lisävarusteena tilattavan erillisen halkaisukiilan kanssa, tuotenro 6903000, kun sahanterän läpimitta on enintään 160 mm ja leikkuuleveys on vähintään 2,4 mm.

• Käyttö pyörösahapöytänä käsipyörösahalle ilman halkaisukiilaa. Vain yhdessä lisävarusteena tilattavan erillisen halkaisukiilan kanssa, tuotenro 6904000, kun sahanterän läpimitta on vähintään 161 mm ja enintään 200 mm, leikkuuleveys on vähintään 2,4 mm ja leikkuusyvyys enintään 66 mm.

• Käyttö pistosahapöytänä.

• Käyttö jyrsinpöytänä vain yhdessä tasojyrsinkoneen kanssa, tuotenro 6901000 ja yläjyrsintään 230 V:lla ja enintään 1800 W:lla. Älä käytä jyrsimiä, joiden halkaisija ylittää 27 mm!

• Käyttö työpöytänä työstökappaleiden käsittelyyn (esim. poraus, hionta jne.).

• Noudata käytettävän koneen valmistajan ohjeita ja turvallisuusohjeita sekä konepöydän turvallisuusohjeita.

• Noudata paikallisia jätehuolto-ohjeita hävittäessäsi MASTER cut 1500 -pöydän. Käyttäjä vastaa vahingoista ja onnettomuuksista, jotka aiheutuvat määräysten vastaisesta käytöstä. Käytä aina vain koneita, joiden teho on korkeintaan 2760 W. BDAL 6906_116306906 05.08.13 17:32 Seite 102103

• Pidä työpaikkasi puhtaana ja hyvin valaistuna. Epäjärjestys ja huono valaistus voivat johtaa tapaturmiin.

• Älä työskentele sähkötyökaluilla räjähdysvaarallisella alueella, jolla on syttyviä nesteitä, kaasuja tai helposti syttyviä pölyjä. Sähkötyökalut kehittävät kipinöintiä, joka voi sytyttää pölyn ja kaasut helposti.

• Sähkötyökaluilla työskennellessä lapset ja muut asiattomat henkilöt on pidettävä etäällä työpaikalta. Työnteon häiritseminen voi aiheuttaa sen, että menetät laitteen hallinnan.

• Sähkötyökalun pistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa mitenkään. Älä käytä minkäänlaisia adaptereja yhdessä suojamaadoitetun sähkötyökalun kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät riskiä saada sähköisku.

• Älä pidä sähkötyökalua sateessa tai märässä paikassa. Veden pääsy laitteeseen kohottaa riskiä saada sähköisku.

• Jos työskentelet sähkötyökalulla ulkona, käytä silloin jatkokaapeleita, jotka on myös tarkoitettu ulkokäyttöön. Ulkokäyttöön tarkoitettua kaapelia käytettäessä on myös sähköiskun saamisen riski pienempi.

• Mikäli sähkötyökalua täytyy käyttää ulkona tai kosteassa tilassa, käytä silloin vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää riskiä saada sähköisku.

• Ole varuillasi, toimi tarkkaavaisesti, ja käytä sähkötyökalua järkevästi. Älä käytä sähkötyökalua silloin, kun olet väsynyt, huumeessa, nauttinut alkoholia tai lääkkeitä. Pieni huomaamaton hetki sähkötyökalun käytössä voi aiheuttaa vaikeita loukkaantumisia.

• Käytä aina sopivia suojavarusteita: Kuulosuojaa, suolaseja, naamaria pölyisissä töissä, suojakäsineitä karkeita materiaaleja työstäessä ja työkalujen vaihdossa.

• Poista kaikki säätötarvikkeet tai ruuviavaimet ennen kuin käynnistät sähkötyökalun. Työkalu tai ruuviavain, joka voi olla työkalun sisällä, voi aiheuttaa loukkaantumisia.

• Käytä sopivia työvaatteita. Älä käytä löysiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet etäällä pyörivistä osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni liikkuviin osiin.

• Käytä suojakupua aina imurilla.

• Älä käytä konetta, jonka kosketin on rikki. Sähkötyökalu, joka ei käynnisty tai sammu, on vaarallinen ja se täytyy korjata.

• Pidä sähkötyökalut pois lasten ulottuvilta. Älä anna konetta henkilöille, jotka eivät tunne sitä tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia henkilöille, joilla ei ole kokemusta koneen käyttöön.

• Tarkasta laitteiden ja työkalujen kunto ja toiminnot ennen töiden aloittamista. Älä koskaan työskentele viallisella laitteella tai käytä tylsää terää.

• Anna vain ammattihenkilöstön korjata sähkötyökalu ja silloin on käytettävä vain alkuperäisiä varaosia. Niin on varmaa, että sähkötyökalu on turvallinen.

• Vedä pistoke irti pistorasiasta ja/tai akkulohko sähkötyökaluista, ennen kuin aloitat tehdä laitteeseen asetuksia tai aiot vaihtaa lisätarvikkeita. Sähkötyökalujen tahaton käynnistys voi aiheuttaa tapaturmia.

• Pystytä pöytä oikein ennen kuin asennat sähkölaitteen sille. Oikein suoritettu pystytys on tärkeä, jotta pöytä ei romahda kokoon.

• Kiinnitä sähkötyökalu ennen käyttöönottoa kunnolla alustaan. Työkalun liikkuminen konealustalla voi johtaa siihen, että menetät koneen hallinnan.

• Aseta konepöytä tukevalle, tasaiselle ja vaakasuoralle alustalle. Jos konepöytä pääsee liikkumaan tai keikkumaan, ei sähkötyökalua tai työkappaletta voi silloin enää ohjata turvallisesti ja varmasti.

• Älä ylikuormita pöytää, älä myöskään käytä sitä tikkaina tai telineenä. Ylikuormitus tai koneen päällä seisominen voi aiheuttaa sen, että pöydän painopiste siirtyy ylös ja pöytä kaatuu.

• Älä työstä muita materiaaleja kuin puuta tai helposti lastuavaa muovia. Poikkeus: Vain pistosahalla ja sopivalla terällä saa työstää helposti käsiteltävää metalleja (esim. alumiinia).

• Irtonaisia siruja, lastuja tai muuta irtoavaa materiaalia ei saa poistaa käsin käynnissä olevan koneen läheltä!

• Käytettyjen koneiden on täytettävä DIN EN 60745-1 normit. Laitteissa täytyy olla valmistusvuodesta 1995 alkaen CE-merkintä.

• Älä sahaa "käsivaraisesti“, eli älä ohjaa työkappaletta vain käsin, vaan käytä aina rinnakkaisvastetta tai kulmavastetta.

• Kun laite on kytketty pois päältä, ei sahaterää saa jarruttaa painamalla sitä sivulta!

• Käytä konetta vain määräystenmukaisesti.

• Käytä vain kunnossa olevia teriä; terän koko ja mitat pitää olla tarkoin sopivat halkaisukiilaan..

• Tarkasta säännöllisesti, että kaikki ruuvit on kiristetty kunnolla!

• Älä käytä pöytää asiattomasti tai vieraaseen käyttöön!

• Kaikki tarpeettomat esineet on poistettava pöydältä.

• Ei saa käyttää polttopuun sahaamiseen.

• Älä käytä pöytää pyöröpuun sahaamiseen.

• Käytössä olevien sähkötyökalujen kytkentä virtaan suoritetaan vain suojakatkaisijasta.

• Käytä laitteen koskettimen pysyvään kiinnitykseen „AN“-asennossa vain liitteenä olevaa kytkentäpinnettä.

• Käytä aina työntökappaletta kapeita työkappaleita työstäessä.

• Kun työntökeppiä ei käytetä, ripusta se kepin säilytystä varten tarkoitettuun pidikkeeseen (kuva 8).

• Varmista, että molemmat pöydänjalkojen kiinnitykseen tarkoitetut kääntyvät pidikkeet ovat kiinni sivuosien aukoissa ja että kahvaruuvit on kiristetty hyvin (kuva 15.3).

• Varmista ennen käyttöönottoa, että käsipyörösaha, yläjyrsin tai pistosaha on kiinnitetty määräysten mukaisesti konekilpeen, konekilpi on naksahtanut kiinni konepöydän aukkoon ja että kuusiokoloavain on asetettu paikalleen lisäkiinnitykseksi (kuva 17.3).

• Älä käytä sahapöytää ulkona sateella.

• Huomioi työkappaleen sallitut enimmäismitat (katso tekniset tiedot). TURVALLISUUSVIITTEITÄ PYÖRÄSAHAN KÄYTÖLLE

• Noudata näiden konetta koskevien turvallisuusviitteiden ohella myös välttämättä käytössä olevalle käsipyörösahalle annettuja turvallisuusviitteitä.

• Käytä vain sellaisia käsipyörösahoja, jotka on varustettu halkaisukiilalla, sahan halkaisijan ollessa maks. 200 mm ja leikkuusyvyyden maks.70 mm.

• Käytä sahoja vain mainittujen peruslaattamittojen mukaan (katso kuva 18).

• Käytä pöytäpyörösahaa vain asiaankuuluvasti kiinnitetyllä suojakuvulla.

• HUOMIO: Tarkista, että pyörösahan terä on asennettu sahausaukon suuntaisesti. Muussa tapauksessa käsipyörösaha on kohdistettava uudelleen.

• Tue pitkät työkappaleet niin, ne ovat vaakasuorassa asennossa; tukena esim. wolfcraft rullattavaa pukkia / Rollenbock, (tuote-nro. 6119973).

• Vältä ylikuormittamasta käsipyörösahaa.

• Älä käytä hiomalaikkoja.

• Käytä ainoastaan suositeltuja sahanteriä ja valitse se aina työkappaleen vahvuuden mukaan.

• VAARA: Varo, etteivät kädet joudu lähelle sahausaluetta tai sahanterää.

• Älä pidä työkappaletta kiinni alapuolelta. Suojakupu ei voi antaa suojaa sahanterältä työkappaleen alapuolella. BDAL 6906_116306906 05.08.13 17:32 Seite 103104

• Sovita leikkuusyvyys aina materiaalin vahvuuteen. Koko sahanterän hampaan ei pitäisi olla näkyvissä työkappaleen alta.

• Ole aina varuillasi, että sahatessa terä voi tarttua työkappaleeseen ja lingota takapotkun tavoin käyttäjään päin.

• Takapotku on tulos siitä, että sahaa on käytetty väärin ja/tai sopimattomasti. Takapotkun voi estää turvallisuustoimenpitein seuraavalla tavalla.

• Pidä molemmin käsin sahasta kiinni ja pidä käsivarret sellaisessa asennossa, että voit kestää takapotkun voimakkuuden. Ole aina sivuasennossa sahanterään, varo, että keho ei ole samassa linjassa sahanterään. Takapotkussa pyörösaha voi hypätä taaksepäin, kuitenkin tietyin toimenpitein käyttäjä voi hallita takapotkun voimakkuuden.

• Jos sahanterä on juuttunut kiinni tai keskeytät työn, kytke saha pois päältä ja pidä terä työkappaleessa niin kauan, että sahanterä on pysähtynyt kokonaan.

• Älä koskaan yritä poistaa sahaa työkappaleesta niin kauan, kun terä pyörii, muuten voi tulla takapotku. Tarkista ja hae syy sahanterän juuttumiseen.

• Jos haluat käynnistää sahan, joka on kiinni työkappaleessa, aseta terä sahausrakoon ja tarkista, että terän hampaat eivät ole kiinnittyneet työkappaleeseen. Jos terä on juuttunut kiinni, voi se liikkua irti työkappaleesta tai aiheuttaa takapotkun sahaa käynnistäessä.

• Tue suuret levyt alhaalta käsin, jolloin vältyt takapotkulta tai vähennät riskiä, että sahanterä juuttuu kiinni. Suuret levyt voivat taipua tai vääntyä omasta painostaan. Levyt tulee tukea molemmin puolin, niin sahaus raon kuin myös reunan lähellä.

• Älä käytä tylsiä tai viallisia sahanteriä. Tylsät sahanterät tai jos terän hampaat ovat vinot voivat aiheuttaa kitkaa, aiheuttaa terän juuttumisen ja takapotkun.

• Leikkuusyvyys ja leikkuukulman on määriteltävä ennen sahausta. Jos muutat asetuksia sahauksen aikana, voi sahanterä juuttua kiinni ja aiheuttaa takapotkun.

• Ole erityisen varovainen valmiiden seinien tai muiden epäselvien alueiden "upotusleikkauksessa". Uppoava sahanterä voi juuttua kiinni piilossa oleviin kohteisiin ja aiheuttaa takapotkun.

• Käytä aina loven ja saumanleikkaukseen työntökapulaa, koska sahanterä ei ole näkyvissä.

TURVALLISUUSVIITTEITÄ PISTOSAHAN KÄYTÖLLE

• Noudata näiden konetta koskevien turvallisuusviitteiden ohella myös välttämättä käytössä olevalle pistosahalle annettuja turvallisuusviitteitä.

• Älä käytä tylsiä tai viallisia sahanteriä.

• Noudata näiden konetta koskevien turvallisuusviitteiden ohella myös välttämättä käytössä olevalle yläjyrsimelle annettuja turvallisuusviitteitä.

• Ole aina varuillasi, että jyrsiessä voit menettää odottamatta työkappaleen hallinnan ja voi syntyä takapotku.

• Älä käytä pöytää kaarien tai pyöristyksien jyrsimiseen.

• Suorita jyrsintätyöt sen vuoksi vain tarvikkeena saatavalla rinnakkais-jyrsinvasteella (tuote-nro. 6901000) takapotkujen ja jyrsimen käsiin koskettamisen estämiseksi!

• Noudata oikeaa asennusta varten rinnakkais-jyrsinvasteen alkuperäistä käyttöohjetta (tuote-nro. 6901000).

• Älä käytä yläjyrsintä, joiden teho ylittää 1800 W ja 230 V.

• Älä käytä yläjyrsintä, joiden teho ylittää ja 27 mm.

• Ota huomioon, että kappale saa siirtyä vain vastaan jyrsimen pyörintäliikettä.

• Valitse toimituksen mukana tulleista renkaista jyrsimen työkaluun sopiva rengas. Turvalliseen työskentelyyn on käytettävä aina pienintä mahdollista rengasta.

• Ota käyttöön vain terävät, huolletut ja työkalun valmistajan tietojen mukaan säädetyt jyrsimet.

• Ota työkalujen käytössä huomioon tuotteessa itsessään, pakkauksessa tai käyttöohjeessa ilmoitetut minimi/maksimi kiertolukua ja -suuntaa koskevat tiedot.

• Ota huomioon, että jyrsimen, työkappaleen ja laitteistojen vääränlainen käyttö voi aiheuttaa vaarallisia tilanteita.

• Pidä jyrsinnässä vasteessa olevat kädet etäällä jyrsintätyökalusta.

• Käytä jyrsinnässä rinnakkais-jyrsinvasteen apuna lisäksi pöydässä olevaa painantakenkää.

• Tue pitkät työkappaleet estämään vaaralliset tilanteet työkappaleen tahattomasta kaatumisesta.

• Tuen täytyy olla tukeva ja pöydän kanssa samalla korkeudella, esim. rullattava pukki (tuote-nro. 6119973).

• Työstä vain sellaisia työkappaleita, jotka yksi käyttäjä pystyy koon ja painon puolesta pitämään kiinni ja ohjaamaan.

• Valitse työkalulle sopiva kiertonopeus työkappaleen ominaisuuksien mukaan. Yläjyrsimen käyttöohjeessa on annettu lisätietoa kiertonopeuksista.

• Huomioi työkappaleen korkeimmat sallitut mitat (katso tekniset tiedot).

Pura MASTER cut 1500 pahvipakkauksesta ja tarkista, että sisältöön kuuluvat kaikki kuvatut osat (kuva 1, kuva 2). PERUSASENNUS Pöydän kokoaminen: Aseta pöydän yläpuoli tasaiselle ja puhtaalle alustalle. Kiinnitä etummaiset jalat ja alatuki kuvatulla tavalla kaikkien kiinnitysosien avulla. Varmista, että molemmat lukitusvivut ovat kiinni pidätysaukoissa ja että molemmat kahvaruuvit on kiristetty hyvin (kuva 3.1). Asenna lopuksi takajalat ja toinen alatuki. Kiinnitä sitten molemmat poikittaistuet etummaisiin kiinteisiin jalkoihin, käännä sen jälkeen takajalkoja ylös ja kiinnitä poikittaistukien toinen pää (kuva 3.2). Aseta kuvassa näkyvällä tavalla kaksi rullilla varustettua jalkatukea takajalkoihin ja kaksi muuta tukea etujalkoihin (kuva 3.3). HUOMIO: Varmista, että merkityt kiinnitysosat on kiristetty vain sen verran, että pöytä voidaan taittaa kokoon melko kevyesti. Varmista aina, että molemmat kiinnityspidikkeet ovat lukittuneita ja että molemmat kahvaruuvit on kiristetty tiukasti. Nyt voit nostaa pöydän jaloilleen. HUOMIO: Varmista, että kätesi eivät joudu puristuksiin pöytää avattaessa ja kokoon taitettaessa tai konekilpeä käännettäessä. Ruuvipenkki: Asenna ruuvipenkki konepöytään kuvassa näkyvällä tavalla. Ruuvipenkki voidaan asentaa oikealle tai vasemmalle puolelle (kuva 4). BDAL 6906_116306906 05.08.13 17:32 Seite 104105 Varmistuskytkin: Asenna varmistuskytkin konepöytään kuvassa näkyvällä tavalla (kuva 5). Teräsuojus: Asenna ensin teräsuojuksen irto-osat. Työnnä lopuksi suojuksen pidike alumiiniprofiilin kiskoon ja kiristä molemmat kuusiokoloruuvit kuusiokoloavaimella (kuva 6). Kytkentäpihdit: Kiinnitä narun toinen pää kytkentäpihdeissä olevaan koloon ja sido toinen pää teräsuojuksen sankaan (kuva 7). Työntökeppi: Aseta työntökeppi pidikkeeseen (kuva 8). Kulmarajoitin: Asenna kulmarajoitin kuvassa näkyvällä tavalla (kuva 9). Alumiinirajoitin täytyy asettaa eri tavoin työkappaleen korkeudesta riippuen. Kun työkappaleen korkeus on vähintään 15 mm, rajoitin asetetaan pystysuoraan (kuva 9.1), ja kun työkappaleen korkeus on enintään 15 mm, rajoitin asetetaan vaakasuoraan (kuva 9.1). Kulmarajoitin ohjaa työkappaleen ohjausuraan (kuva 9.3). Rinnakkaisrajoitin: Asenna rajoittimen pidike kuvassa näkyvällä tavalla (kuva 10.1). Asenna molemmat ruuvit ja nelikantamutterit vain löysästi (kuva 10.2). Työnnä alumiinirajoitin paikalleen kuvassa näkyvällä tavalla ja kiristä ruuvit (kuva 10.3). Työnnä rinnakkaisrajoitin lopuksi kiskoon ja kiristä kahvaruuvit (kuva 10.4). HUOMIO: Konelevyn lukitseminen: Kuusiokoloavain toimii konelevyn turvalukituksena ja se on työnnettävä paikalleen aina työskentelyn jälkeen kuvassa näkyvällä tavalla lock-asentoon (kuva 11). Asetusrenkaat: Asetusrenkaat varmistavat turvallisuutesi yläjyrsinnän yhteydessä. Valitse käytettävään jyrsimeen aina mahdollisimman pieni asetusrengas (kuva 12). Kiinnityskäpälät: Aseta kiinnityskäpälät esiporattuihin aukkoihin. Niiden ja ruuvipenkin avulla voit kiinnittää työkappaleet. PÖYDÄN KOKOON TAITTAMINEN JA AVAAMINEN HUOMIO: Irrota verkkopistoke ja laitteen pistoke varmistinkytkimestä ehdottomasti ennen pöydän kokoon taittamista! Kokoon taittaminen: Avaa molempia kahvaruuveja niin paljon, että molempia lukitusvipuja voidaan vetää taaksepäin ja pyörittää niitä (kuva 14.1). Käännä pöytä lopuksi nuolen osoittamaan suuntaan. Pidä turvallisuuden vuoksi jalkaa jalkatuen vieressä kuvan osoittamalla tavalla, jotta pöytä ei luisu pois (kuva 14.2). Jalkatukien liukupyörät helpottavat pöydän siirtämistä (kuva 14.3). Avaaminen: Pidä pöydästä kiinni molemmilla käsillä ja aseta jalka kuvan osoittamalla tavalla jalkatuelle (kuva 15.1). Käännä pöytää nuolen osoittamaan suuntaan, kunnes se on täysin auki (kuva 15.2). Paina lopuksi kädellä pöydän etureuna alas niin, että yläosa lukittuu kevyesti. Aseta molemmat lukitusvivut aukkoihin ja kiristä molemmat kahvaruuvit (kuva 15.3).

VALMISTELUT KONEEN KÄYTTÖÄ VARTEN

HUOMIO: Konelevyn avaaminen ja sulkeminen kuvataan tässä kohdassa ennen työskentelyä. Noudata näitä ohjeita aina koneen vaihdon yhteydessä! Konelevyn avaaminen asennusta varten: Irrota turvalukituksena toimiva kuusiokoloavain. Käännä molemmat muovivivut ylös ja nosta konelevyä kevyesti molemmista vivuista. Käännä konelevy nuolen osoittamaan suuntaan kohtisuoraan ja työnnä se eteenpäin rajoittimeen saakka. Käännä lopuksi konelevyä niin paljon, että se on turvallisesti pöydän päällä (kuva 16). HUOMIO: Varmista ehdottomasti, etteivät sormesi joudu konelevyn alle työskennellessäsi konelevyllä (loukkaantumisvaara). Konelevyn sulkeminen koneen asennuksen jälkeen: Nosta konelevyä kevyesti. Vedä sitä samalla kokonaan taakse ja nosta levy kohtisuoraan takarajoittimeen saakka. Pidä konelevyä kiinni molemmista muovivivuista ja laske levyä nuolen osoittamaan suuntaan, kunnes se on paikallaan. Lukitse konelevy paikoilleen yläpuolelta ja sulje molemmat muovivivut. Aseta kuusiokoloavain takaisin paikalleen konelevyn turvalukitukseksi (kuva 17).

KÄSIPYÖRÖSAHAN ASENTAMINEN

Avaa konelevy kuvassa 16 osoitetulla tavalla. Käyttökelpoiset käsipyörösahat: Noudata käsipyörösahojen enimmäismittoja (kuva 18). Käytä vain käsipyörösahoja, joissa on halkaisukiila, joiden sahanterän läpimitta on enintään 200 mm ja leikkuusyvyys enintään 70 mm. Käsipyörösahan asentaminen ja kohdistaminen: Vedä käsipyörösahan heilurisuojus taakse ja aseta kone keskelle sahausaukkoa. Irrota käsipyörösahan leikkuusyvyyden lukitus ja vedä terä esille koko leikkuusyvyydeltä (kuva 18.2). Kiristä leikkuusyvyyden lukitus. Kohdista käsipyörösaha sahausaukon keskelle aukon suuntaisesti. HUOMIO: Tarkista pyörösahan terän etummaisen hampaan etäisyys sahausaukon etureunaan. Etäisyyden on oltava alle 20 mm. Asennusesimerkki koneille, joissa on pienempi pohjalevy. NAsenna koneen kohdistamisen jälkeen molemmat sivurajoittimet niin, että ne ovat koko alaltaan yhteydessä koneen pohjalevyyn. Asenna sitten molemmat kiinnityskäpälät (kuva 18.3). Kiinnitä pohjalevyn toinen puoli. Asenna ensin kulmapidike ja kaksi sivurajoitinta. Varmista, että ne ovat koko alaltaan yhteydessä pohjalevyyn. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike ja kaksi sivurajoitinta. Asenna sen jälkeen molemmat kiinnityskäpälät (kuva 18.4). Mikäli mahdollista, kiinnityskäpälät on asennettava pohjalevyn pidemmän sivun suuntaisesti.

BDAL 6906_116306906 05.08.13 17:32 Seite 105106 Asennusesimerkki koneille, joissa on suurempi pohjalevy. Asenna koneen kohdistamisen jälkeen molemmat sivurajoittimet niin, että ne ovat koko alaltaan yhteydessä koneen pohjalevyyn. Asenna sitten molemmat kiinnityskäpälät (kuva 18.5 c). Mikäli mahdollista, sivurajoittimet on asennettava pohjalevyn pidemmän sivun suuntaisesti (kuva 18.5 d). Asenna sitten kulmapidike, jossa on yksi sivurajoitin ja ruuvi, levy, lukkorengas ja mutteri (kuva 18.5 b). Asenna sitten kiinnityskäpälät. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike, jossa on sivurajoitin ja ruuvi, levy, lukkorengas ja mutteri (kuva 18.5 b). Asenna lopuksi kiinnityskäpälät (kuva 18.5 a). Sulje ja lukitse sitten konelevy kuvassa 17 näkyvällä tavalla. HUOMIO: Tarkista vielä kerran, että pyörösahan terä on asennettu sahausaukon suuntaisesti. Muussa tapauksessa käsipyörösaha on kohdistettava uudelleen. Liitäntä verkkovirtaan: Työnnä käsipyörösahan pistoke varmistuskytkimeen ja jatkojohto varmistuskytkimestä verkkopistokkeeseen (kuva 19.1). Jatkojohto ei kuulu toimitussisältöön. HUOMIO: Paina lämpökytkintä ennen ensimmäistä käyttöönottoa! Ylijännitteestä aiheutuvan sähkökatkoksen jälkeen paina lämpökytkintä

5 - 10 minuutin odotusajan jälkeen. Sen jälkeen voit painaa EIN/ON-kytkintä (kuvat 19.2, 19.3).

Paina varmistinkytkimenä punaista painiketta (OFF). Kiinnitä sitten kytkentäpihdit käsipyörösahaan (kuva 19.4). Paina vihreää painiketta (ON) ja tarkista, että sahanterä pyörii vapaasti aukossa (kuva 19.6). Paina sitten uudelleen punaista painiketta (OFF) (kuva 19.7). HUOMIO: Irrota verkkopistoke aina, kun pöytää ei käytetä ja ennen pöydän kokoon taittamista. MASTER cut 1500 on nyt käyttövalmis.

KIINTEÄ SAHAAMINEN KÄSIPYÖRÖSAHALLA

HUOMIO: Käytä aina työskennellessäsi teräsuojusta ja suojuksen pölynimuria. Sahaus kulmarajoittimen avulla Työnnä kulmarajoitin kiskoon (kuva 20.1). Varmista, että rajoittimen musta pää kulkee mahdollisimman lähellä teräsuojuksen alla, jotta suojus voidaan nostaa ylös (kuva 20.2). Vedä kulmarajoitin takaisin ja aseta työkappale vasten kulmarajoitinta. Käynnistä käsipyörösaha varmistinkytkimestä. Työnnä työkappaletta kuvassa näkyvällä tavalla toinen käsi kulmarajoittimella ja toinen käsi työkappaleella nuolen osoittamassa suunnassa kohti pyörösahan terää (kuva 20.3), kunnes työkappale on sahattu kokonaan poikki. Sammuta käsipyörösaha sen jälkeen varmistinkytkimestä. HUOMIO: Varmista aina, että kätesi ovat riittävällä etäisyydellä sahanterästä (loukkaantumisvaara). HUOMIO: Työkappaleen pituus saa olla enintään 330 mm sahausaukon keskeltä teräsuojuksen kahvaan saakka. Kulmarajoittimella voit sahata työkappaleita 0°–65°:n kulmassa. Löysää sitä varten kahvaruuvia, säädä haluttu kulma ja kiristä kahvaruuvi uudelleen (kuva 20.4). Sahaa sitten kuvissa 20.1–20.3 näkyvällä tavalla. Sahaus rinnakkaisrajoittimen avulla Työnnä rinnakkaisrajoitin kiskoon kahvaruuvi avattuna. Työnnä rinnakkaisrajoitin lähelle teräsuojusta. Tarkista, että alumiinirajoitin ei ulotu missään tapauksessa pidemmälle kuin pyörösahan terän viimeinen nähtävissä oleva hammas (kuva 21.1). Jos näin tapahtuu, löysää kiinnitysruuveja, vedä rajoitinta hiukan takaisin päin ja kiristä ruuvit uudelleen. Määritä haluttu leikkuuleveys ja kiristä kahvaruuvi. Käynnistä sitten käsipyörösaha varmistinkytkimestä. Työnnä työkappaletta kuvassa näkyvällä tavalla nuolen osoittamassa suunnassa kohti pyörösahan terää (kuva 21.2), kunnes työkappale on sahattu kokonaan poikki. Sammuta käsipyörösaha sen jälkeen varmistinkytkimestä. Kapeille työkappaleille on ehdottomasti käytettävä mukana toimitettua työntökeppiä (kuva 21.3). HUOMIO: Työkappaleen pituus saa olla enintään 375 mm sahausaukon keskeltä rinnakkaisrajoittimeen ja enintään 330 mm sahausaukon keskeltä teräsuojuksen kahvaan saakka (kuva 21.4). Pystysuoran viisteen leikkuu Kun leikataan pystysuoraa viistettä, käsipyörösaha on kohdistettava uudelleen. Aseta käsipyörösaha haluttuun jiirikulmaan. Vedä käsipyörösahan heilurisuojus taakse ja aseta kone keskelle sahausaukkoa. Irrota käsipyörösahan leikkuusyvyyden lukitus ja vedä terä esille koko leikkuusyvyydeltä. Kiristä leikkuusyvyyden lukitus. Kohdista käsipyörösaha sahausaukon keskelle aukon suuntaisesti (kuvat 22.1, 22.2). HUOMIO: Tarkista pyörösahan terän etummaisen hampaan etäisyys sahausaukon etureunaan. Etäisyyden on oltava alle 20 mm (kuva 22.3). Asenna koneen kohdistamisen jälkeen molemmat sivurajoittimet niin, että ne ovat koko alaltaan yhteydessä koneen pohjalevyyn. Asenna sitten molemmat kiinnityskäpälät (kuva 22.4 a). Kiinnitä pohjalevyn toinen puoli. Asenna ensin kulmapidike ja kaksi sivurajoitinta. Varmista, että ne ovat koko alaltaan yhteydessä pohjalevyyn. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike ja kaksi sivurajoitinta. Asenna sen jälkeen molemmat kiinnityskäpälät. Mikäli mahdollista, kiinnityskäpälät on asennettava pohjalevyn pidemmän sivun suuntaisesti (kuva 22.4 b). Vihje: Käytä suuremmille pohjalevyille sivulla 15 kuvattua kiinnitysmenetelmää (kuva 18.5). Tarkista vielä kerran, että sahanterä pyörii vapaasti aukossa (kuva 22.5). Sulje ja lukitse sitten konelevy kuvassa 17 näkyvällä tavalla. HUOMIO: Tarkista vielä kerran, että pyörösahan terä on asennettu sahausaukon suuntaisesti. Muussa tapauksessa käsipyörösaha on kohdistettava uudelleen.

SAHAUS PISTOSAHALLA Kohdista pistosaha konelevylle niin, että sahanterä kulkee keskellä sahausaukkoa (kuva 23.1). Asenna pistosaha sitten kuvatulla tavalla neljällä sivurajoittimella ja neljällä käpälällä (kuva 23.2). Sulje ja lukitse sitten konelevy kuvassa 17 näkyvällä tavalla. Työnnä kytkentäpihdit pistosahan kytkimeen ja liitä laitteen pistoke varmistuskytkimeen. Sahatessasi pistosahalla käytä ehdottomasti teräsuojusta (kuva 23.3).

MASTER cut 1500 on varustettu neljällä muovisella kiinnityskäpälällä. Niiden avulla voit kiinnittää ja lukita työkappaleita joustavasti ja turvallisesti (kuva 24).

KONELEVYN SÄÄTÄMINEN

Konelevyn korkeus työlevyssä on säädetty tehtaalla niin, että työkappale pystyy liukumaan työ- ja konelevyn alueella. Tarvittaessa konelevyn korkeutta voi säätää. Löysää sitä varten kuutta vastamutteria. Kohdista konelevy kuuden säätöruuvin avulla työlevyn korkeuteen sopivasti ja kiristä vastamutterit. Tarkista ennen jokaista työskentelykertaa, että vastamutterit on kiristetty tiukasti. Tarkista ennen jokaista työskentelykertaa myös, että konelevyn lukitsemiseen tarkoitetut ruuvit ja vastamutterit on kiristetty tiukasti (kuva 25). ERIKOISLISÄVARUSTEET MASTER cut 1500 -LAITTEESEEN

KAKSI LISÄASENNETTAVAA HALKAISUKIILAA, TUOTENRO. 6930000 JA 6904000

KÄYTETTÄVÄKSI KÄSIPYÖRÖSAHOISSA, JOISSA EI OLE HALKAISUKIILAA HUOMIO: Tässä kuvattuja erikoislisävarusteita saa käyttää ainoastaan MASTER cut 1500:n kanssa. VIHJE: Erikoislisävarusteiden toiminnot ja käyttö selitetään alla ja se on kuvattu sivulta 24 alkaen.

MÄÄRÄYSTEN MUKAINEN KÄYTTÖ

DHalkaisukiilat mahdollistavat sellaisten käsipyörösahojen käytön, joissa ei ole halkaisukiilaa. Halkaisukiila 6903000 on tarkoitettu käytettäväksi sellaisten käsipyörösahojen kanssa, joiden sahanterän enimmäisläpimitta on 160 mm ja leikkuuleveys vähintään 2,4 mm ja enintään 2,8 mm. Halkaisukiila 6904000 on tarkoitettu käytettäväksi sellaisten käsipyörösahojen kanssa, joiden sahanterän enimmäisläpimitta on 200 mm ja leikkuuleveys vähintään 2,4 mm ja enintään 2,8 mm ja leikkuusyvyys enintään 66 mm. HUOMIO: Huomioi ennen erikoislisävarusteiden käyttöä yleiset turvallisuusohjeet, käsipyörösahojen turvallisuusohjeet ja ilman halkaisukiilaa toimitetun käsipyörösahan alkuperäinen käyttöohje!

HALKAISUKIILA TUOTENRO 6903000 JA 6904000

Tuote halkaisukiila 6903000 sisältää seuraavat osat: 1 halkaisukiila (pyörösahan terän läpimitan ollessa enintään 160 mm), 1 halkaisukiilan kiinnitin (pitkä malli), 1 säätötulkki (kuva A). Tuote halkaisukiila 6904000 sisältää seuraavat osat: 1 halkaisukiila (pyörösahan terän läpimitan ollessa enintään 200 mm), 1 halkaisukiilan kiinnitin (lyhyt malli), 1 säätötulkki (kuva B). HUOMIO: Seuraavassa kuvataan halkaisukiilan, tuotenro 6903000, asennus ja käyttö. Tämä halkaisukiila on tarkoitettu käsipyörösahoille, joiden sahanterän enimmäisläpimitta on 160 mm. Halkaisukiilan, tuotenro 6904000, joka on tarkoitettu käsipyörösahoille, joiden sahanterän enimmäisläpimitta on 200 mm, asennus ja käyttö ovat vastaavanlaisia. Tällä halkaisukiilalla voidaan kuitenkin työstä työkappaleita, joiden enimmäiskorkeus on 60 mm. HALKAISUKIILAN ASENTAMINEN Avaa konelevy kuvassa 16 osoitetulla tavalla (kuva C.1). Asenna kiinnityspultit liitososilla. Asenna tämä liitos vain kevyesti (kuva C.2). Sulje konelevy (kuva C.3). Aseta halkaisukiila n. 2 cm yläreunasta kiinnityspultin uraan. Varmista, että halkaisukiila kääntyy kuvan osoittamalla tavalla nuolen suuntaisesti konelevyn rajoittimeen saakka (=pystysuora kohdistus). Kiristä kuusiokoloruuvi (kuvat C.4, C.5). Avaa konelevy uudelleen (kuva C.6).

KÄSIPYÖRÖSAHAN ASENTAMINEN

Vedä käsipyörösahan heilurisuojus taakse ja aseta kone keskelle sahausaukkoa. Irrota käsipyörösahan leikkuusyvyyden lukitus ja vedä terä esille koko leikkuusyvyydeltä. Kiristä leikkuusyvyyden lukitus. HUOMIO: Tarkista pyörösahan terän etummaisen hampaan etäisyys sahausaukon etureunaan. Etäisyyden on oltava alle 20 mm. Kohdista käsipyörösahan etupuoli käsipyörösahan pohjalevyssä olevan 0-merkin ja konelevyn merkkiapulinjojen avulla. Kohdista käsipyörösahan takaosa niin, että sahanterä ja halkaisukiila ovat keskellä (kuva D.1). Vihje: Parhaiten voit tarkistaa oikean kohdistuksen halkaisukiilan takana sahanterän suunnasta, koska sahanterän ainepaksuus on suurempi kuin halkaisukiilan. Asenna käsipyörösahan kohdistamisen jälkeen molemmat sivurajoittimet niin, että ne ovat koko alaltaan yhteydessä koneen pohjalevyyn. Asenna sitten molemmat kiinnityskäpälät (kuva D.2). HUOMIO: Tarkista vielä kerran, että sahanterä on kohdistettu keskelle halkaisukiilaa. Muussa tapauksessa käsipyörösaha on kohdistettava uudelleen. Kiinnitä sitten pohjalevyn toinen puoli. Asenna ensin kulmapidike ja kaksi sivurajoitinta. Varmista, että ne ovat koko alaltaan yhteydessä pohjalevyyn. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike ja kaksi sivurajoitinta. Asenna sen jälkeen molemmat kiinnityskäpälät (kuva D.3). Mikäli mahdollista, kiinnityskäpälät on asennettava pohjalevyn pidemmän sivun suuntaisesti. Vihje: Löydät lisää kiinnitysmahdollisuuksia erilaisille pohjalevyille sivuilta 13 - 15. BDAL 6906_116306906 05.08.13 17:32 Seite 107q

Turvaetäisyyden säätäminen halkaisukiilaan ja sahanterään säätötulkilla. Sulje konelevy (kuva E.1). Asenna halkaisukiilan kuvatut irto-osat (kuva E.2). Kiristä ruuvi ja pyälletty mutteri, jotka ovat kiinni halkaisukiilassa. Asenna kotelon etuosassa oleva ruuvi ja pyälletty mutteri vain löysästi (kuva E.3). Löysää halkaisukiilan kiinnitystä kuusiokoloavaimella (kuva E.4). Työnnä halkaisukiilaa pystysuoraan alas päin kohti sahanterää (kuva E.5). Työnnä halkaisukiilaa niin pitkälle alas, että vähintään yksi sahanterän hammas osuu säätötulkin koteloon (yksityiskohta E.6). Kiristä sitten etummainen pyälletty mutteri (kuva E.6). Kuusiokoloruuvin kiristämisen jälkeen turvaetäisyydeksi on asetettu enintään 5 mm sahanterästä halkaisukiilaan (kuva E.7). Ruuvaa lopuksi säätötulkki irti halkaisukiilasta (kuva E.8). HUOMIO: Tarkista vielä kerran, että sahanterä on kohdistettu keskelle halkaisukiilaa (yksityiskohta kuvassa E.8) ja että turvaetäisyys on enintään 5 mm sahanterästä halkaisukiilaan (yksityiskohta kuvassa E.6). Muussa tapauksessa käsipyörösaha on kohdistettava uudelleen. HUOMIO: Tarkista ennen jokaista työskentelykertaa, että halkaisukiila ja liitososat on kiristetty tiukasti. Lukitse sitten konelevy kuvassa 17 näkyvällä tavalla. Pöytä on nyt valmiina kiinteään sahaamiseen. Lue sitä varten kappale Kiinteä sahaaminen käsipyörösahalla. Leikkuusyvyyden säätäminen Kun käsipyörösahan leikkuusyvyys muuttuu, halkaisukiilan korkeutta on säädettävä, jotta saavutetaan enintään 5 mm:n turvaetäisyys sahanterään. Löysää ensin halkaisukiilaa kuusiokoloavaimella. Säädä sitten käsipyörösahan haluttu leikkaussyvyys. Kiristä sen jälkeen leikkuusyvyyden lukitus. Asenna ja kohdista säätötulkki yhdessä halkaisukiilan kanssa kuvissa E.1–E.8 kuvatulla tavalla. Pystysuoran viisteen leikkuu Kun leikataan pystysuoraa viistettä, käsipyörösaha on kohdistettava uudelleen. Aseta käsipyörösaha haluttuun jiirikulmaan. Vedä käsipyörösahan heilurisuojus taakse ja aseta kone keskelle sahausaukkoa. Irrota käsipyörösahan leikkuusyvyyden lukitus ja vedä terä esille koko leikkuusyvyydeltä. Kiristä leikkuusyvyyden lukitus (kuvat F.1, F.2). Löysää kuusiokoloruuvia ja käännä halkaisukiilaa, kunnes se on kääntynyt tarkasti sahanterän keskelle (kuva F.3). HUOMIO: Tarkista pyörösahan terän etummaisen hampaan etäisyys sahausaukon etureunaan. Etäisyyden on oltava alle 20 mm (kuva F.4). Kiristä kuusiokoloruuvi (kuva F.5). HUOMIO: Kohdista nyt sahanterä yhdensuuntaisesti sahausaukkoon ja varmista samalla, että sahanterä on edelleen halkaisukiilan keskellä. Asenna nyt sivurajoittimet niin, että ne ovat koko alaltaan yhteydessä koneen pohjalevyyn. Asenna sitten molemmat kiinnityskäpälät. Kiinnitä sitten pohjalevyn toinen puoli. Asenna ensin kulmapidike ja kaksi sivurajoitinta. Varmista, että ne ovat koko alaltaan yhteydessä pohjalevyyn. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike ja kaksi sivurajoitinta. Asenna sen jälkeen molemmat kiinnityskäpälät. Mikäli mahdollista, kiinnityskäpälät on asennettava pohjalevyn pidemmän sivun suuntaisesti (kuva G). Turvaetäisyyden säätäminen halkaisukiilaan ja sahanterään säätötulkilla. Sulje konelevy (kuva H.1). Asenna halkaisukiilan kuvatut irto-osat (kuva H.2). Kiristä ruuvi ja pyälletty mutteri, jotka ovat kiinni halkaisukiilassa. Asenna kotelon etuosassa oleva ruuvi ja pyälletty mutteri vain löysästi (kuva H.3). Löysää halkaisukiilan kiinnitystä kuusiokoloavaimella (kuva H.4). Työnnä halkaisukiilaa sahanterää vastaavassa kulmassa kohti sahanterää (kuva H.5). Työnnä halkaisukiilaa niin pitkälle alas, että vähintään yksi sahanterän hammas osuu säätötulkin koteloon (yksityiskohta H.6). Kiristä sitten etummainen pyälletty mutteri (kuva H.6). Kuusiokoloruuvin kiristämisen jälkeen turvaetäisyydeksi on asetettu enintään 5 mm sahanterästä halkaisukiilaan (kuva H.7). Ruuvaa lopuksi säätötulkki irti halkaisukiilasta. Lukitse konelevy kuvassa 17 kuvatulla tavalla ja tarkista vielä kerran, että sahanterä pyörii vapaasti aukossa (kuva I). HUOMIO: Tarkista vielä kerran, että sahanterä on kohdistettu keskelle halkaisukiilaa (yksityiskohta kuvassa I) ja että turvaetäisyys on enintään 5 mm sahanterästä halkaisukiilaan (yksityiskohta kuvassa H.6). Muussa tapauksessa käsipyörösaha on kohdistettava uudelleen. HUOMIO: Tarkista ennen jokaista työskentelykertaa, että halkaisukiila ja liitososat on kiristetty tiukasti. Pöytä on nyt valmiina kiinteään sahaamiseen. Lue sitä varten kappale Kiinteä sahaaminen käsipyörösahalla. Takuu Hyvä nikkari, olet valinnut korkealaatuisen wolfcraft

-tuotteen, josta Sinulla on varmasti paljon iloa. wolfcraft

- tuotteet täyttävät tekniikan korkeat vaatimukset. Ne läpikäyvät ennen markkinoille tuloaan intensiivisen kehitysja testivaiheen. Sarjavalmistuksen aikana jatkuvat tarkastukset ja säännölliset testit huolehtivat laitteen korkeasta laadusta. Vakaa tekninen kehitys ja luotettava laadun tarkkailu antavat Sinulle varmuuden siitä, että olet tehnyt oikean valinnan. Annamme hankkimallesi wolfcraft

-tuotteelle 10 vuoden takuun ostopäivästä alkaen, kun laitteita käytetään ainoastaan yksityiseen tarkoitukseen. Takuu kattaa vain ostettuun tavaraan kohdistuvat vahingot, ja vain sellaiset, jotka perustuvat materiaali- ja valmistusvirheisiin. Takuu ei vastaa puutteista ja vahingoista, jotka ovat aiheutuneet asiaankuulumattomasta käytöstä tai jos laitetta ei ole huollettu. Takuu ei myöskään vastaa tavallisista kulumisjäljistä ja normaalissa käytössä tavallisesti syntyneistä kulumisista eikä puutteista tai vahingoista, mitkä asiakas on tuntenut kauppaa tehdessään. Takuuvaatimukset voidaan antaa hyväksyttäviksi laskun/ostokuitin esittämällä. wolfcraft

in antama takuu ei rajoita lakisääteisiä kuluttajaoikeuksia (koskien sopimuksen täyttämistä, peruuttamista tai vähentämistä, vahingon- tai kulujenkorvauksia). BDAL 6906_116306906 05.08.13 17:32 Seite 108q

EU-konedirektiivin 2006/42/EU, liitteen II A mukainen vaatimustenmukaisuustodistus Täten firma wolfcraft GmbH, D-56746 Kempenich, vakuuttaa, että tämä tuote (Master cut 1500) vastaa konedirektiivin 2006/42/EU antamia vaatimuksia. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Yhdenmukainen seuraavien standardien kanssa: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, 02.08.2013 Michael Bauseler Yhteensopivuustodistuksen allekirjoittamiseen ja teknisten asiakirjojen laatimiseen valtuutettu henkilö. (Yrityksen johto/Tekniikka/Logistiikka; wolfcraft GmbH) BDAL 6906_116306906 05.08.13 17:32 Seite 109TILTENKT BRUK MASTER cut 1500 er en arbeids- og maskinbenk med flere funksjoner. Den egner seg til:
