BRUKSANVISNING 6902000 WOLFCRAFT

Max. snitlaengde: Styreskinne 740 mm

OBS: Det her beskrevne specialtilbehør mag kun anvendes sammen med MASTER cut 2500.

• OBS! Les alle sikkerhetshenvisninger og henvisninger som ble levert sammen med MASTER cut 2500 og elektronverktoyene som brukes. Hvis man ikke overholder sikkerhetshenvisningene og anvisningene, säkan dette føre til elektrisk strømstøt, brann og/eller alvorlige skader.
• Bruksanvisingen mä oppbevares godt for fremtidig bruk.

TEKNISKE DATA

Dimensjoner oppbygget tilstand: 1185 × 757 × 863 ~mm (brede x dybde x hoyde)

Dimensjoner iSAMmenklappet tilstand: 1085× 757× 213mm

Arbeidsflate: 1035× 695mm

Maks. hóyde pá arbeidsemne: Bordsirkelsag 60 mm / føringsskinne 60 mm

Maks. snittbredde med parallellanslag: Bordsirkelsag 570 mm

Maks. skjaerelengde: Styringsskinne 740 mm

Max. dimensjoner pa arbeidsemne: 600× 400× 65mm (fresebord)

Borediameter til skjarehullene: 20mm

Boringsl's til skjaerehullene: 135 / 135 mm (horizontal/vertical)

Belastbarhet: 120kg

Vekt: 24 kg

SYMBOLER OG BETYDNING

Advarsel mot generell fare

Må不同程度 brukes til á kutte ved.

Ma bare brukes som fresebord sammen med parallellstopperen (art.nr.6901000).

Generell informasjon

Bruk kun maskiner med en maksimal effekt pa 2760 W.

MONTERINGSVERKTØY

1 unbrakonokkel: SW 5 (medfolger)

1 sekskantnokkel: NV 10 (ikke inkludert i leveringen)

1 skrutrekker: PH 1 (medfolger icke)

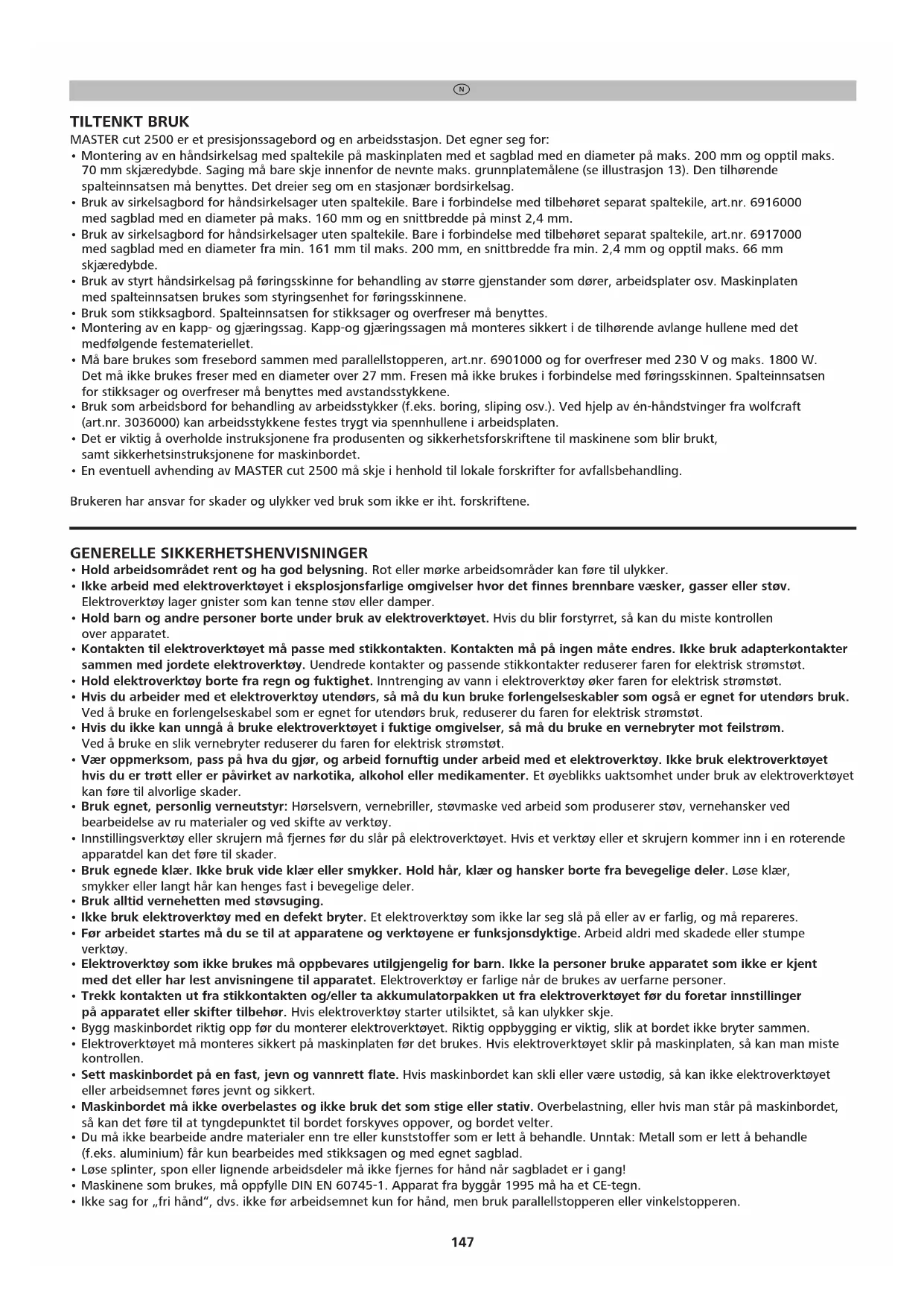

TILTENKT BRUK

MASTER cut 2500 er et presisjonssagebord og en arbeidsstasjon. Det egner seg for:

• Montering av en handsirkelsag med spaltekile pa maskinplaten med et sagblad med en diameter pa maks. 200 mm og opptil maks. 70 mm skjaeredybe. Saging ma bare skje innenfor de nevnte maks. grunnplatemalene (se ilustrasjon 13). Den tilhorende spalteinnatsen ma benyttes. Det dreier seg om en stasjonaer bordsirkelsag.
• Bruk av sirkelsagbord for händsirkelsager uten spalteke. Bare i forbindelse med tilbehoret separat spalteke, art.nr. 6916000 med sagblad med en diameter på maks. 160 mm og en snittbredde på minst 2,4 mm.
• Bruk av sirkelsagbord for handsirkelsager uten spalteke. Bare i forbindelse med tilbehoret separat spalteke, art.nr. 6917000 med sagblad med en diameter fra min. 161 mm til maks. 200 mm, en snittbredde fra min. 2,4 mm og opptil maks. 66 mm skjaredybde.
• Bruk av styrh handsrkelsag pa foringsskinne for behandling av storre gjenstander som dorer, arbeidsplater osv. Maskinplaten med spalteinnsatsen brukes som styringsenhet for foringsskinnene.
• Bruk som stikksagbord. Spalteinnsatsen for stikksager og overfreser må benyttes.
• Montering av en kapp- og gjaeringsag. Kapp-og gjaeringsagen ma monteres sikkert i de tilhorende avlange hullene med det medfølgende festemateriellet.
• Må bare brukes som fresebord sammen med paralllestopperen, art.nr. 6901000 og for overfreser med 230 V og maks. 1800 W. Det må ikke brukes freser med en diameter over 27 mm. Fresen må ikke brukes i forbindelse med faringsskinnen. Spalteinnsatsen for stikksager og overfreser må benyttes med avstandsstykke.
• Bruk som arbeidsbord for behandling av arbeidsstykker (f.eks. boring, sliping osv.). Ved hjelp av en-handstvinger fra wolfcraft (art.nr. 3036000) kan arbeidsstykkene festes trygt via spennhullene i arbeidsplaten.
• Det er viktig Å overholde instrujsjone fra produsenten og sikkerhetsforskriftene til maskinene som blir brukt, samt sikkerhetsinstrujsjone for maskinbordet.
• En eventuell avhending av MASTER cut 2500 mä skje i henhold til lokale forskritter for avfallsbehandling.

Brukeren har ansvar for skader og ulykker ved bruk som ikke er iht. forskriftene.

GENERELLE SIKKERHETSHENVISNINGER

• Hold arbeidsområdet rent og ha god belysning. Rot eller mørke arbeidsområder kan.fore til ulykker.
• Ikke arbeid med elektroverktoyet i eksplosjonsfarlige omgivelsehvor det finnes brennbare vaesker, gasser erer stov. Elektroverktoylager gnister som kan tenne stovller damper.
• Hold barn og andre personer borte under bruk av elektroverktøyet. Hvis du blir forstyrret, sä kan du miste kontrollen over apparatet.
• Kontakten til elektroverktøyet møsse med stikkontakten. Kontakten møp inpagen mæte endres. IkkeBrukadapterkontaktersammen med jordete elektroverktoy. Uendrede kontakter og passende stikkontakter reduserer faren for elektrisk strømstot.
• Hold elektroverktøy borte fra regn og fuktighet. Inntrenging av vann i elektroverktøy øker faren for elektrisk stromstøt.
• Hvis du arbeider med et elektroverktoy utendors, sa ma du kun bruke forlengelseskabler som ogsa er egnet for utendors bruk. Ved a bruke en forlengelseskabel som er egnet for utendors bruk, reduserer du faren for elektrisk strømstøt.
• Hvis du ikke kan unngå Å bruke elektroverktøyet i fuktige omgivelser, sö mä du bruke en vernebryter mot feilstrøm. Ved Å bruke en slick vernebryter reduserer du faren for elektrisk stromstøt.
  Vær oppmerksom, pass pa hva du gjør, og arbeid fornuftig under arbeid med et elektroverktoy. Ikke bruk elektroverktoyet hvis du er trott ell er pavirket av narkotika, alkohol eller medikamenteer. Et oyebliks uaktsomhet under bruk av elektroverktoyet kan fore til alvorlige skader.
• Bruk egnet, personlig verneutstyr: Horselsvern, vernebriller, stovmaske ved arbeid som produserer stov, vernehansker ved beareidelse av ru materialer og ved skifte av verktoy.
• Innstillingsverktoy erer skrujern ma fjernes for du slar pa elektroverktoyet. Hvis et verktoy erer et skrujern kommer inn i en roterende apparatdel kan det fore til skader.
• Bruk egnede klær. Ikke bru k vide klær erer smykker. Hold här, klær og hansker borte fra bevegelige deler. Lose klær, smykker ell langt har kan henges fast i bevegelige deler.
• Bruk alltid vernehetten med støvsuging.
• Ikke bruk elektroverktøy med en defekt bryter. Et elektroverktøy som ikke lar seg slå på eller av er farlig, ogffa repareres.
• For arbeidet startes ma du se til at apparatene og verktoyene er funksjonsdyktige. Arbeid aldri med skadede aller stumpe verktoy.
• Elektroverktøy som ikke brukes ma oppbevares utilgiengelig for barn. Ikke la personer bruke apparatet som ikke er kjent med det eller har lest anvisingene til apparatet. Elektroverktøy er farlige nár de brukes av uerfarne.personer.
• Trekk kontakten ut fra stikkontakten og/eller ta akkumulatorpakken ut fra elektroverktøyet før du foretar innstillinger på apparatet eller skifter tilbehør. Hvis elektroverktøy starter utilsiktet, säkan ulykker skje.
• Bygg maskinbordet riktig opp før du monterer elektroverktøyet. Riktig oppbygging er viktig, sik at bordet ikke bryterammen.
• Elektroverktøyet ma monteres sikkert på maskinplaten for det brukes. Hvis elektroverktøyet sklr på maskinplaten, sä kan man miste kontrollen.
• Sett maskinbordet på en fast, jevn og vannrett flate. Hvis maskinbordet kan skli eller vaere ustødig, säkan ikke elektroverktøyet aller arbeidsemnet foresjevnt og sikkert.
• Maskinbordet mä ikke overbelastes og ikke bruk det som stige eller stativ. Overbelastning, aller hvis man står på maskinbordet, sökan det före til at tyngdepunktet til bordet forskvees oppover, og bordet velter.
• Du mägressive bearbeide andere materialer enn tre aller kunststoffer som erlett a behandle. Unntak: Metall som erlett a behandle (f.eks. aluminium) fär kun bearbeides med stikksagen og med egnet sagblad.
• Lose splinter, spon eller lignende arbeidsdeler må ikke fjernes for帽子 narr sagbladet er i gang!
• Maskinene som brukes, mä oppfylle DIN EN 60745-1. Apparat fra byggår 1995 mä ha et CE-tegn.

• Ikke sag for „fri hand“, dvs./DDF arbeidsemnet kun for hand, men bruk parallellstopperen ell vinkelstopperen.

• Sagblad mä ikke bremses ved Å trykke mot sider erter at drevet slås av!

• Maskiner og verktøy ma kun brukes for riktige formål.
• Bruk kun feilfrie sagblad; grunnlegemet ma化进程 sykkere, og hellingen ma化进程 smalerene enn tykkelsen til spalteken.
• Se regelmessig til at alle skruer er trukket fast til!
  Arbeidsbordet mä aldri brukes uriktig eller til andre enn de bestemte formål!
• Alle gjenstander som ikke brukes fjernes fra arbeidsbordet.
• Ma参加会议的股东和代理人人数：10人
• Maskinbordet må ikke brukes til Å sage rundtommer.
• Inn-/utkopling av elektroverktøyet som brukes fär kun skje over sikkerhetsbryteren.
• Bruk kun vedlagt innkoplingsklemme for varig festing av apparatbryteren i „PA" posisjon.
• Skadde spalteinnlegg mä skiftes ut med nye.
• Ved bearbeidelse av smale arbeidsemner må man bruke en skyvestokk.
• Se til at eksenterspakene for feste av bordbeina er lukket.
• For igangsetting ma du se til at handsirkelsagen, overfreser erller stikksag er riktig festet pa maskinplaten, og at maskinplaten er sikkert festet i utspaningen til maskinbordet erller sikkert pa foringsskinnen.
  Vær oppmerksom på maksimale dimensjoner til arbeidsemnene (se tekniske data).
• Bruk kun de forskjellige spalteinnleggene for deres spesifikke bruksformål, lik som det er beskrevet grafisk på hvert spalteinnlegg.
  Heng skyvepinnen, spalteinnsatsene ell vinkelanslaget pa de tilhorende skrukrokene for oppbevaring nar de ikke er i bruk.
• Ikke bruk maskinbordet utendors ved regn aller fuktigkeit.

SIKKERHETSHENVISNINGER FOR SIRKELSAGER

I tillegg til disse maskinspesifikke sikkerhetsvensingene ma du ogsa vare obs pa sikkerhetsvensingene til handsirkelsagen som brukes.
- Bruk kun handsrkelsager med spalteke, med maks. 200 mm diameter i sagbladet og inntil maks. 70 mm snittdybde.
- Sagene mä kun brukes innenfor de nevnte, maksimale dimensjonene til grunnplatene (se bilde 13).
Bordets sirkelsag ma kun brukes nár vernehetten er festet riktig.
OBS: Kontroller om sirkelsagbladet er montert parallelt til apningen i spalteinnlegget, eventuelt må händsirkelsagen rettes ut på nytt.
- Lange arbeidsemner ma stottes pa avtaksiden, sik at de ligger vannrette; f. eks. med en wolfcraft rullebukk (art.-nr. 6119973).
- Unngå Å overbelaste händsrirkelsagen.
- Ikke bruk slipeskiver.
- Bruk kun anbefalte sagblad og velg disse avhengig av materialet som skal sages.
- FARE: Hold hendene borte fra sagområdet og sagbladet.
- Ikke grip tak under arbeidsemnet. Vernehetten kan ikke beskytte deg mot sagbladet under arbeidsemnet.
- Snittdyben ma tilpasses arbeidsemnets tykkelse. Det bo r vare minre enn en hel tannhoyde synlig under arbeidsemnet.
Vaei alldid forberedt p a t arbeidsemnet kan henge fast i sagbladet og slynges mot operatoren under saging.
- Et bakslag er resultat av feil og/eller ueqnet bruk av sagen. Gjennom egnede tiltak kan dette forhindres, som beskrevet nedenfor.
- Hold sagen fast med begge hender, og sett armene dine i en posisjon som kan fange opp kreftene ved et bakslag. Hold deg alltid pa sider av sagbladet, ha aldri kroppen din i en linje med sagbladet. Ved et bakslag kan sirkelsagen hoppe bakover, men operatoren kan beherske bakslagets krefter gjennom egnede tiltak.
- Hvis sagbladet klemmer fast ell er du avbryter arbeidet, sa ma sagen slas av og holdes rolig i arbeidsemnet, helt til sagbladet stopper. Du ma aldri prove a fjerne sagen fra arbeidsemnet ell trekke den bakover, sa lenge sagbladet er i bevegelse, ellers kan det oppsta et bakslag. Finn ut hvorfor sagbladet sitter fast og losne det.
- Hvis en sag, som sitter fast i arbeidsemnet, vil starte igjen ma sagbladet sentreres i sagspalten, og kontroller og sagens tenner sitter fast i arbeidsemnet. Hvis sagbladet sitter fast, sä kan det beveges ut fra arbeidsemnet erler forarsaket et bakslag när sagen startes pa nytt.
- Store plater må støttes, slick at man reduserer faren for bakslag på grunn av at sagbladet sitter fast. Store plater kan boyes gjennom eigenvekten. Plater må støttes på begge sider, bade i nærheten av sagspalten og på kanten.
- Ikke bruk sleve er skadde sagblad. Sagblad med slove er feilinnrettede tenner forarsaker en okt friksjon, fastsittende sagblad og bakslag pga. at sagspalten er for tranq.
- Før saging ma innstillingen for snittdybde og snittvinkel trekkes fast. Hvis innstillingen endres under saging kan sagbladet settes fast og bakslag oppstår.
V aer speielt forsiktig ved,innstikk kutt" i vegger erler andre omrader man icke kan se inn i. Sagbladet som stikkes inn kan blokkeres i boyde objekter og dermed forarsake bakslag.
Vær oppmerksom pa maksimale dimensjoner til arbeidsemnene (se tekniske data).
- Bruk alltid skyvestokken for slisse- og fugesaging, for sagbladet er/DDke synlig.

SIKKERHETSINSTRUKSJONER FOR BORDSIRKELSAGER

• La vernedeksler vaere pamontert. Vernenedeksler ma vaere i god stand og riktig montert. Lose, skadde ell er defekte vernenedeksler m a repareres ell skiftes.
• Bruk alltid vernaldekslet til sagbladet og spaltekilen ved kapping. Ved kapping der sagbladet går helt gjennom arbeidsstykket, reduserer vernaldekslet og andre sikkerhetsinnretninger risikoen for persorskader.
• Merk: Fugesnitt, uthuling ller oppdeling av gjenstander som ilke er fastspent er ilke tillatt med maskinbordet.
• Merk: Det mä ikke bearbeides arbeidsstykker som er tynnere enn 2 mm.
• Kontroller alltid at sagbladet不解 berorer vernenedekslet, spaltekilen ell er arbeidsstykket for du slar pa det elektriske verktoyet. Utilsiktet kontakt mellem disse komponentene og sagbladet kan fore til en farlig situasjon.

• Juster spaltekilen i henhold til beskrivelsen i/DDne braksanvisningen. Feil avstand, stilling og retning kan fere til at spaltekilen ikke kan forhindre et tilbakeslag tilstrekkelig.

• For at spaltekilen skal fungere riktig ma den rekke frem til arbeidsstykker. Ved kutting i arbeidsstykker som er for korte til at spaltekilen när frem, har spaltekilen ingen effekt. Under slike betingelser kan ikke spaltekilen forhindre et tilbakeslag.

• Bruk et sagblad som passer til spaltekilen. Diameteren til sagbladet m'a vare avstemt til spaltekilen for at den skal fungere som forutsatt. I tillegg m'a delve sagbladet vare tynnere enn spaltekilen og tannbredden m'a vare storre enn tykkelsen til spaltekilen.
• FARE: Pass på at fingre og hender ikke kommer iærhen av sagbladet aller i sageområdet. Et øyeblikks uopp Merksomhet ell er en ustøhet kan fore handen mot sagbladet og fore til alvorlige skader.
• Arbeidsstykket ma bare fores mot rojasjonsretningen til sagbladet aller kutteverktoyet. Hvis arbeidsstykket fores i samme retning som rojasjonsretningen til sagbladet over bordet, kan det fore til at arbeidsstykket og handen blir trukket inn i sagbladet.
• Ved klyving ma du aldri bruke gjaeringsanslaget til a fore arbeidsstykket. Ved kapping med gjaeringsanslag ma du icike i tillegg brute parallellanslaget til lengdeinnstillingen. Hvis du fere arbeidsstykket samtidig med parallellanslaget og gjaeringsanslaget, oker faren for at sagbladetkommen i klem og at det oppstar et tilbakeslag.
• Ved klyving bør du prove deg frem til hvilken skyvekraft det hele tiden skal vare mot arbeidsstykket mellom anslagskinnen og sagbladet. Bruk en skyvepinne hvis avstanden mellom anslagskinnen og sagbladet er minde enn 150 mm, eller en skyvekloss hvis avstanden er minde enn 50 mm. Slike hjelpemidler sorger for at hendene alltid er i sikker avstand fra sagbladet.
• Bruk bare den medfolgende skyvepinnen fra produsenten, eventuelt en som er laget i samsvar med instruksjonene. Skyvepinnen sørger for tilstrekkelig avstand mellom handen og sagbladet.
• Du ma aldri bruke en skyvepinne som er skadet aller blitt saget i. En skadet skyvepinne kan brekke og fere til at händenkommen i kontakt med sagbladet.
• Ikke arbeid "på frihänd". Bruk alltid parallell- erer gjaeringsanslaget for Å legge arbeidsstykket pä plass og fere det. "På frihänd" vil si Å stotte og føre arbeidsstykket med hendene i stedet for med parallell- erer gjaeringsanslaget. Saging pÅ frihänd fører til feil plassering, fastklemming og tilbakeslag.
• Ikke for Hendene rundt aller over et roterende sagblad. Hvis du strekker deg etter et arbeidsstykke, er det fare for kome i kontakt med det roterende sagbladet.
• Lange og/eller brede arbeidsstykker ma stottes bakfra og/eller fra sider av arbeidsbordet, sik at de holder seg i vannrett stilling. Lange og/eller brede arbeidsstykker har en tendens til a tippe over kanten pa sagebordet. Det kan fere til at du mister kontrollen, at sagbladet kiler seg fast og tilbakeslag.
• For arbeidsstykket jevnt fremover. Arbeidsstykket ma违法犯罪e stikkontakten og utbedre arsaken til at det kilte seg fast. Hvis sagbladet kjoer seg fast i arbeidsstykket, er det fare for tilbakeslag ell blokkering av motoren.
• Ikke forsok á fjerne kapp etter saging mens sagen går. Kapp etter saging kan feste seg mellom sagbladet og anlagskinnen erler i vernedekslet. Ved fjerning kan fingre trekkes inn mot sagbladet. Slå av sagen og vent til sagbladet har stanset før du fjerner materialrester.
• Ikke plasser deg på rett linje med sagbladet. Plasser deg på samme side av sagbladet som anslagskinnen. Ved et tilbakeslag kan arbeidsstykket slynges med høy hastigkeit mot personer som star foran og på linje med sagbladet.
• Stikk aldri hendene over uller bak sagbladet for a trekke erler stotte arbeidsstykket. Det kan fore til utilsiktet kontakt med sagbladet ell et tildakeslag med fare for at fingrene trekkes inn mot sagbladet.
• Arbeidsstykket som skal sages ma ikke presses mot det roterende sagbladet. Hvis du trykker arbeidsstykket for hardt mot sagbladet, er det fare for fastkiling og tilbakeslag.
• Plasser anslagskinnen parallelt med sagbladet. Hvis skinnen ikke er helt parallelt innstilt, presses arbeidsstykket mot sagbladet med fare for tilbakeslag.
  V aer speielt forsiktig ved saging av sammensatte arbeidsstykker der du icke ser hva som er pa innsiden. Nar sagbladet trenger inn i arbeidsstykker, kan det treffe gjenstander som gir et tilbakeslag.
• Store plater ma stottes av for a hindre tilbakeslag hvis sagbladet kjorer seg fast. Store plater kan boyes ned av sin egenvekt. Plater ma stottes pa alle steder hvor de stikker pa utsiden av bordoverflaten.
  Vare spesielt forsiktig ved saging av arbeidsstykker som er fordreide, ujevne, forvridde erller icke har en rett kant som du kan fore med et gjaeringsanslag ellrangs en anslagskinne. Et fordreid, ujevnt erler forvridd arbeidsstykke er ustabilt og kan fere til feil foring av skjaeresporet, fastkiling og tilbakeslag.
• Ikke legg flere arbeidsstykker oppa eller etter hverandre ved saging. Sagbladet kan ta tak i ett erler flere stykker med fare for tilbakeslag.
• Når du skal starte sagen igjen mens sagbladet sitter i arbeidsstykket, på du sentrere sagbladet i sporet sik tennene ikke er fastkilt i arbeidsstykket. Hvis sagbladet er fastkilt, kan det løfte arbeidsstykket og forårsake et tilbakeslag nár du starter sagen igjen.
• Hold sagbladene rene, skarpe og tilstrekkelig vigget. Ikke bruk skjeve sagblader erler blader med sprukne erer avbrutte tenner. Skarpe og riktig viggede sagblad gir mindre fastkiling, blokkering og tilbakeslag.
• Slá av bordsirkelsagen og trekk ut stikkontakten ffor du fjerner bordinssaten, skifter sagblad, stiller inn spaltekilen ether vernedekslet og när maskinen star uten tilsyn. Sikkerhetstiltakene er for a forhindre ulykker.
• La aldri bordsirkelsagen gå uten tilsyn. Slå av maskinen og ikke forlat den før den stär helt stille. En sag som går uten tilsyn er en potensiell sikkerhetsrisiko.
• Plasser bordsirkelsagen på et sted med jevn overflate og god belysning, og hvor du star trygt og ikke mister likevekten. Plasseringen ma ha nok plass til at du kan handtere arbeidsstykkene dine uten problemer. Rot og darelig opplyste arbeidsomrader som ujevne, glatte gulv kan fore til ulykker.
• Fjern regelmessig oppsamlet sagspont og sagflis under sagebordet og/eller fra stovavsuget. Oppsamlet sagflis er brannfarlig og kan antennes av seg selv.
  Bordsirkelsagen ma sikres. Hvis bordsirkelsagen ikke er forskriftsmessig sikret, kan den bevege seg aller falle ned.
  Fjern innstillingsverktoy, trerester osv. fra bordsirkelsagen for du starter den. Forskyvning ell er fastkiling kan vare farlig.
• Bruk alltid sagblad med riktig storrelse og med passende festeboringer (f.eks. diamantformede aller runde). Sagblad som ikke passer til monteringsdelene på sagen, roterer eksentrisk og kan före til at du mister kontrollen.

• Ikke bruk feil eller skadde monteringsdeler som f.ecks. flenser, avstandsskiver, skruer erller muttere. Disse monteringsdelene er spelzialkonstruert for denne sagen for a gi sikker drift og optimal ytelse.

• Ikke stå på bordsirkelsagen eller bruk den som krakk. Det er fare for alvorlige skader hvis maskinen velter eller hvis du ved et uhellkommen i kontakt med sagbladet.

• Forviss deg om at sagbladet er montert i riktig rotasjonsretning. Ikke bruk slipeskiver erer stalborster pa bordsrkelsagen. Uforskriftsmessig montering av sagbladet ellbruk av uegnet tilbehor kan fore til alvorlig personskade.

SIKKERHETSHENVISNINGER FOR STIKKSAGER

• I tillegg til disse maskinspesifikke sikkerhetsvenisningene ma du ogsa vare obs pa sikkerhetsvenisningene til stikksagen som brukes.
• Ikke arbeid med stikksager som er skadet.
• Unngå Å overbelaste stikksagen.
• Stikksagen må ikke brukes i forbindelse med føringsskinnern.

SIKKERHETSINSTRUKSJONER FOR KAPP-OG GJAERINGSSAGER

• Sett deg nøye inn i bade disse maskinrelaterte sikkerhetsinstruktjone og de for den aktuelle kapp- og gjaeringsssagen.
• Monter kapp- og gjaeringsssagen som beskrevet i bruksanvisingen.
• Ikke utfør arbeid med en kapp- og gjaeringsag som er skadet og/DDKE Bruk slove ell defekte sagblad.
• Sørg for skikkelig stotte for Lange arbeidsstykker på mottakssiden for ä unngå farlige situjasjoner ved ukontrollert tipping.

PASS PÅ: BRUK SOM FRESEBORD UTELUKKENDE I FORBINDELS MED PARALLELLFRESEANSLAG ART. NR. 6901000 SIKKERHETSHENVISNINGER FOR OVERFRESERE

• 1 tillegg til disse maskinspesifikke sikkerhetshenvisningene ma du ogsa vare obs pa sikkerhetshenvisningene til overfreset som brukes.
  Vaealld forberedt pa at arbeidsemnet kan komme plutselig og uventet ut av kontrll og fa bakslag under fresing.
• Ikke bruk maskinbordet til buefresing!
• Derfor ma fresearbeid utfores kun med den parallelle freestopperen (art.-nr. 6901000) som tilbehør, sik at bakslag og beroring av freseren forhindres.
  Vær oppmerksom pa den originaleBruksanvisningen til den parallelle freestopperen (art.-nr.6901000) for riktig montering.
• Ikke bruk overfresere med mer enn 1800 W og mer enn 230 V.
• Ikke bruk fremere med en diameter på mer enn 27 mm!
• Fresemaskinen fär ikke brukes i forbindelse med foringsskinnen.
  Vær oppmerksom pa at matingen kun fár skje mot dreieretningen til freseren.
• Velg ut de medleverte innleggsringene i forhold til storrelsen pa freseverktoyet. Bruk minst mulig innleggsring for sikkert arbeid.
• Bruk kun skarpt, vedlikeholdt freseverktoy iht. angivelsene til verktoyprodusenten.
  V er oppmerksom p min./maks. turtall og dreieretning som er angitt p produktet, emballasjen ell i braupsanvisningen til apparat og verktoy som brukes.
  Vær oppmerksom pa at feil bruk av freseverktoy, arbeidsemne og innretninger for foring av arbeidsemne kan fore til farlige situasjoner.
• Under fresing mot stopper må hendene holds borte fra freseverktøyet.
• Sa vids det er mulig ma trykkskoene pa bordet brukes i tillegg til den parallelle freestopperen under freesing.
• Lange arbeidsemner ma stottes pa uttakssiden, sik at farlige situasjoner forhindres gjennom ukontrollert velting. Stotten ma sta stabilt og ha samme hovyde som maskinbordet, f.eks. rullebakken (art.-nr. 6119973).
• Du ma kun bearbeide arbeitsemner som kan holdes og fores sikkert av en person iht. storrelse og vekt.
• Velg ut verktøy og arbeidsemne i henhold til riktig turtall. Du finner de nøyaktige turtallsdimensjonene iBruksanvisningen til overfreseren.
  Vær oppmerksom på maksimale dimensjoner til arbeidsemnene (se tekniske data).

LEVERING

Pakk MASTER CUT 2500 ut av esken og kontroller at den inneholder alle avbildede deler (illustrasjon 1 og 2).

GRUNNMONTERING

Montering av bordet: Legg bordet pa et jevnt og rent underlag (illustrasjon 3.1). Løsne begge eksenterhandtakene og sla ut det høyre beinparet til det klapper pa plass. Lukk deretter begge eksenterhandtakene igjen (illustrasjon 3.2). Løsne de fire eksenterhandtakene og sla ut det venstre beinparet til det klapper pa plass. Lukk deretter alle fire eksenterhandtakene igjen (illustrasjon 3.3). Sett bordet pa benene (illustrasjon 3.4) og juster bordet ved behov ved a dreie høydejusteringen (illustrasjon 3.4).

MERK: Pass pà at du不同程度 klemmer hendene nár du slár bordet opp ellr sammen og nár du setter inn maskinplaten.

Sikkerhetsbryter: Monter sikkerhetsbryteren pa maskinbordet som avbildet (illustrasjon 4).

Beskyttesesdeksel: Monter de ulike delene til beskyttesesdekslet (illustrasjon 5.1). Skyv holderen til beskyttesesdekslet med faringen inn i aluminiumprofilen (illustrasjon 5.2). Plasser vernaldekslet over sagesporet sik at det dekker det fremre omradet av sporet. Drei gripeskruene med urviserne (illustrasjon 5.3).

Vinkelanslag: Monter vinkelanslaget som vist (illustrasjon 6.1 til 6.4).

Vinkelanslag for fordingsskinne: Monter det lange vinkelanslaget, anslagrytteren og anslagforingen (illustrasjon 7.1). Skyv anslagrytteren med sporet inn i vinkelanslaget og stram gripeskruene i urviserretningen (illustrasjon 7.2).

Skrukroker for oppbevaring: Skru de tre holderne lost sammen (illustrasjon 8.1). Skyv deretter holderne inn i faringen, og plasser dem i passende avstand fra haverandre. Stram lase mutteren (illustrasjon 8.2). Heng skyvepinnen og eventuelt annet tilbehør du ikke trenger på holderne (illustrasjon 8.3).

Innkoblingsklemmen: Knyt fast den ene enden av snoren i hullet pa innkoblingsklemmen og den andre enden pa hjørneprofilen til bordet (illustrasjon 9).

MERK: Pass à at snoren til innkoblingsklemmen er akkurat sa lang at den løsner automatisk fra det elektriske verktøyet nár maskinplaten viper.

MONTERING AV HANDSIRKELSAGEN

Merknad: For du monterer handsrkelsagen forste gang og stiller inn sagbladet parallelt, ma du montere foringsskennen pa bordet.

Montering av foringsskinnen: Plasser feste de houre og venstre plastholderne i de tilhorende utboringene i aluminiumprofilen. Legg foringsskennen parallelt med sporet i arbeidsplaten og for de to metallvvingende inn i profilen til skinnen. Sky deretter tvingene mot plastholderne og trykk fast. Demed kammer foringsskennen i noyaktig riktig stilling. Stram deretter de to tvingene (illustrasjon 10.1 og 10.2).

Fjerning av maskinplaten: Loft forst spalteinnsatsen litt ved utsparingen for a losne den (illustrasjon 11.1). Trekk deretter spalteinnsatsen i pilretningen (illustrasjon 11.2). Na kan du lofte ut spalteinnsatsen (illustrasjon 11.3).

MERK: Spalteinnsatsen for bordsirkelsagen ma alltid fjernes for maskinplaten fjernes.

Loft deretter maskinplaten via fordypningen (illustrasjon 11.4). Maskinplaten lssner fra de fire klemmene nar du Ifter den sik at du kan fjerne den med to hender (illustrasjon 11.5). Sett deretter spalteinsatsen pA plass igjen (illustrasjon 11.6).

Plassere maskinplaten pa foringsskinnen: Sett maskinplaten ovenfra pa foringen i foringsskinnen (illustrasjon 12).

Monterbare handsirkelsager: Du finner de maksimale malene til sirkelsager som kan monteres i illustrasjon 13. Bruk bare sirkelsager med spalteke, sagbladdiameter pa maks. 200mm og opptil maks. 70~mm skjaredybe.

Montering og innstilling av handsirkelsagen

Forst ma du losne skjaeredybedesperren pa sagen, deretter trekker du pendelbeskyttelsesesdekslet bakover. Plasser sirkelsagen pa maskinplaten. Still inn skjaeredybeden med tilstrekkelig klaring i sporet pa arbeidsplaten og stram skjaeredybedesperren. Still inn sagbladet parallelt mot den svarte gummileppen pa foringsskinnen (illustrasjon 14.1). Monter de seks sidestopperne sik at allekommen i Kontakt med grunnplaten til maskinen med hele overflaten. De to bakre stopperne i lengderetningen fungerer som stoppanslag for handsirkelsagen i sageretningen sik at du far et sikkert hold ved saging (illustrasjon 14.2). Monter deretter de fire spennklemmene (illustrasjon 14.3). Fjern den monterte handsirkelsagen sammen med maskinplaten og plasser den pa bordet som vist pa illustrasjon 14.4. Kontroller avstanden mellom den fremste tannen pa sagbladet og den fremre kanten til spalteinnsatsen ved fullt utfelt skjaeredybede (illustrasjon 14.5).

MERK: Denne avstanden ma vareindre enn 20 mm. Eventuelt ma sirkelsagen innstilles pa nytt i lengderetningen, mens de to stoppanslagene ma innstilles tilsvarende.

Plasser maskinplaten og händsrirkelsagen på bordet som vist, og fjern spalteinnsatsen (illustrasjon 14.6). Plasser maskinplaten på de fremre klemmeholderne. Plasser den på bordplaten med en hand på klemmen (illustrasjon 14.7). Trykk maskinplaten på plass (illustrasjon 14.8). Sett deretter spalteinnsatsen på plass igjen (illustrasjon 14.9).

MERK: Kontroller at sagbladet er montert parallelt med apningen i spalteinnsaten. Eventuelt ma handsirkelsagen stilles inn pa nytt (illustrasjon 14.2 og 14.3).

Bruk av handsirkelsager med brede grunnflater

Hvis avstanden fra midten av sagbladet til ytterkanten av grunnplaten til sagen er mer enn 128mm ma du bruke de to lange sidestopperne ved monteringen. I sa fall fungerer de to sidestopperne i Detalj F ogsa som stoppanslag for handsirkelsagen (illustrasjon 14.10). Bruk av handsirkelsager m bare skje innenfor de nevnte maks. grunnplatemälene (se illustrasjon 13).

Tilkobling til strømtilforselen: Stikk stikkontakten til sirkelsagen inn i sikkerhetskontakten og koble til en skjeteledning fra sikkerhetskontakten til veggkontakten (illustrasjon 15.1). Skjeteledning medfolger ikke.

MERK: Husk à trykke inn termobryteren før对不起 gangs bruk. Ved strømbrudd som ffolge av overspenning, ma du vente 5 - 10 minutter for du kan trykke inn termobryteren. Deretter kan du bruke PÅ/ON-bryteren (illustrasjon 15.2).

Trykk pa den rode knappen (AV) pa sikkerhetskontakten. Montering av innkoblingsklemmen pa handsirkelsagen (illustrasjon 15.3). Trykk pa den gronne knappen (PA) og sjekk klaringen til sagbladet i spalteinnsatsen (illustrasjon 15.4), og trykk pa den rode knappen (AV) igjen.

MERK: Veggkontakten bør alltid trekkes ut etter bruk og nár du slar sammen bordet.

MASTER cut 2500 er ná klar til bruk.

STASJONAER SAGING MED HANDSIRKELSAGEN

MERK: Bruk alltid vernedekslet og stovavsuget nár du arbeider med sagen.

Skyv vinkelanslaget inn i faringen (illustrasjon 16.1). Pass pa at denorte enden av anslaget kommer sa nærme som mulig under vervedekslet sikat blir mulig a heve dekslet (illustrasjon 16.2). Trekk deretter vinkelanslaget tilbake og legg pa plass arbeidsstykket. Sla pa sagen med sikkerhetsbryteren. Skyv arbeidsstykket som vist pa vinkelanslaget i pilretningen mot sagbladet (illustrasjon 16.3), helt til det er saget fullstendig i to. Sla av sagen med sikkerhetsbryteren igjen.

MERK: Pass alltid pâ a holde hendene i betryggende avstand fra sagbladet (fare for à bli skadet).

Slik som vinkelanslaget er montert her, kan du sage arbeidsstykker med en hoyde fra min.15 mm til maks. 60 mm. Hvis arbeidsstykker er lavere enn 15 mm, ma vinkelanslagsforgen bygges om (illustrasjon 16.4 til 16.7). Med vinkelanslaget kan du sage arbeidsstykker i en vinkel fra 0^ - 65^ . Vinkelen stilles inn ved a losne grieskruen, vri til onsket vinkel og stramme grieskruen igjen (illustrasjon 16.8). Deretter kan du sage som vist i illustrasjonene 16.1 til 16.3.

Monter forst parallellanslaget lost som vist. Sett parallellanslaget med apne eksenterhandtak inn i feringen pa bordet. Still inn parallellanslaget ved hjelp av den angitte skalaen sik at det kommer parleelt med foringsprofilen. Trykk ned begge eksenterhandtakene og stram festeskruene. Kontroller at parallellanslaget er helt parleelt med sagbladet (illustrasjon 17.1). Monter deretter foringen fra vinkelanslaget til parallellanslaget for unnga tilbakeslag fra arbeidsstykket under sagingen. Bruk de viste festedelene til vinkelanslaget. Fest de to skruene lost med underlagsskivene og firkantmutterne pa parallellanslaget (illustrasjon 17.2). Skyv deretter foringen som vist inn p de to firkantmutterne i parallellanslaget. Bakkanten pa foringen ma icke skyves lengre inn enn til bakkanten av sagbladet (illustrasjon 17.3). Stram begge skruene. Deretter losner du de to eksenterhandtakene og stiller inn onsket skjaerebredde. Pass noye pa at parallellanslaget er innstitl helt parallelt mot sagbladet. Trykk ned begge eksenterhandtakene. Sla pa semen med sikkerhetsbryteren. Skyv arbeidsstykket som vist i pilretningen mot sagbladet (illustrasjon 17.4), helt til det er saget fullstendig gjennom. Sla av semen med sikkerhetsbryteren igjen. Bruk alltid den medfolgende skyvepinnen ved saging avindre arbeidsstykker (illustrasjon 17.5). Ved behov kan parallellanslaget ogsa monteres pa venstre side av sagbladet. I sa fall ma foringen flyttes en hullrekke til sider (illustrasjon 17.6). Du finner de ndvendige monteringstrinnene i illustrasjonene 17.1 til 17.3.

Vertikale gjaeringsnitt

Ved vertikale gjaeringsnitt ma handsirkelsagen stilles inn pa nytt. Fjern forst spalteinnsaten (illustrasjon 18.1). Deretter lfter du maskinplaten via fordypningen (illustrasjon 18.2). Fjern maskinplaten (illustrasjon 18.3). Trekk pendelbeskyttelsesdekslet tilbake og sett spalteinssaten pa plass igjen (illustrasjon 18.4). Plasser den monterte maskinplaten pa bordet som vist (illustrasjon 18.5). Deretter Iosner du de fire spennklemmene og de fire sidestopperne. Still inn onsket gjaeringsvinkel pa sirkelsagen. Sky grunnplaten parallelt i pilretningen mot de to stoppanslagene som star igjen (illustrasjon 18.6). Pass noye pa at sagbladet har tilstrekkelig klaring i spalteinssaten. Skru fast de fire sidestopperne og de fire spennklemmene (illustrasjon 18.7). Plasser maskinplaten og handskelsagen pa bordet og fjern spalteinssaten. Plasser maskinplaten pa de fremre klemmeholderne. Plasser den pa bordplaten med en hand pa klemmen. Trykk maskinplaten pa plass og sett inn spalteinssaten igjen (illustrasjon 14.6 til 14.9). Bordet er na klart for vertikale gjaeringsnitt (illustrasjon 18.8). Ved behov kan vernenedekslet forskyves til sider med justeringsskruen sik at sagbladet kan rotere fritt og med tilstrekkelig avstand under dekslet (illustrasjon 18.9).

Forst montering av handsirkelsagen (bilder 14.1 til 14.8) ble utfort helt noyaktig for arbeid med fordingsskennen. Legg na maskinplaten med montert handsirkelsag pa bordet, og skift spalteinnlegget for stasjonaer saging mot spalteinnlegget for saging med fordingsskennen (bilde 19.1). Legg arbeidsemnet pa arbeidsplaten. Svidt det er mulig ma man alltid bruke vinkelstopperen for fordingsskennen (se avsnittet om vinkelsnitt). Deretter monteres fordingsskennen med begge holdere og begge tvinger (bilde 19.2). Trekk alltid de to tingene fast sik at arbeidsemnet不解 kan forskyves under saging. Sett maskinplaten med montert handsirkelsag pa foringen til foringsskennen. Na stilles snittdybden til handsirkelsagen inn sik at sirkelsagbladet rager maksimalt 4mm ut fra arbeidsemnet.

OBS: Ved saging av smale arbeidsemner ma foringsskinner stottes med like hove arbeidsemner pa hele bordets bredde, sik at foringsskinne med maskinplate icke kan velte.

OBS: Kontakten til handsirkelsagen ma settes inn i en stikkontakt, sikkerhetsbryter og innkoplingsklemme fär ikke brukes for saging med føringsskinne.

Monter spalteinnsaten for stikksager i maskinplaten (illustrasjon 20.1). Plasser stikksagen pa maskinplaten sik sagbladet kan bevege segmidt sageapningen.Monter stikksagen som vist pa ilustrasjon 20.2 og 20.3.Sett den montere stikksagen inn i bordet og trykk den inn i de fire holderne.Fest innkoblingsklemmen pa bryeren til stikksagen og sett stikkontakten inn i sikkerhetsbryteren.Bordet er na klart til bruk med stikksag (illustrasjon 20.4).

MONTERING AV EN KAPP-OG GJAERINGSSAG

Med de medfogende festeboltene har du mulighet til a montere en kapp- og gjeringssag pa bordet. Plasser kapp- og gjeringssagenmidt pa bordet med monteringsboringene over de to avlange hullene i bordplaten.

Deretter fester du kapp- og gjeringssagen. Fk skruene og de sma underlagsskvene ovenfra gjennom monteringsboringene og bordplaten. Fest boltene nedenfra med de store underlagsskvene og mutterne (illustrasjon 21).

MERK: Kapp- og gjaeringsssagen ma festes til bordet med minst to festeskruer, fire skiver og to muttere. Hvis monteringsboringene til sagen din ikke passer til de avlange hullene i bordplaten, kan du ikke bruke kapp- og gjaeringsssagen på dette arbeidsbordet.

INNSTILLING AV MASKINPLATEN

Hoyden til maskinplaten i arbeidsplaten er innstilt fra fabrikken sik at arbeidsstykket lett kan gli over arbeids- og maskinplateomradyet. Ved behov kan du justere hoyden til maskinplaten. I sa fall ma du losne de fem lasemutterne. Deretter innstiller du hoyden til maskinplaten med de fem innstillingsskruene sammen med arbeidsplaten og strammer lasemutterne igjen (illustrasjon 22). Kontroller alltid for du skal bruke sagen at de fem lasemutterne er skikkelig strammet til.

MERK: Spezialtilbehoret som er beskrevet her er utelukkende ment for bruk med MASTER cut 2500.

MERKNAD: Funksjon og betjening av dette spezialtilbehoret er beskvet nedenfor og vist på illustrasjonene fra side 21.

TILTENKT BRUK

Med de to spaltekilene kan du bruke handsirkelsager uten spaltekile.

Spaltekilen 6916000 er tillatt brukt med handsirkelsager med sagblad opp til en maksimal diameter pa 160mm og en skjaebredde fra min. 2,4mm til maks. 2,8mm .

Spaltekilen 6917000 er tillatt brukt med händsrirkelsager med sagblad opp til en maksimal diameter pa 200mm ,en skjarebredde fra min. 2,4mm til maks. 2,8mm og en maks. skjareedybde pa 66~mm

MERK: F or du benytt spesialtilbehoret ma du sette deg noye inn i de generelle sikkerhetsinstruksjonene, sikkerhetsinstruksjonene for handsirkelsager og den originale bruksanvisingen for handsirkelsagen uten spalteke.

SPALTEKILER, ART.NR. 6916000 OG 6917000

Spaltekilen med artikelnr. 6916000 bestar av fologende komponenter: 1x spaltekile (for sagblad med maks. diameter 160~mm - 1x spaltekilefeste (lang versjon), 1x innstillingsstykke (illustrasjon A).

Spaltekilen med artikelnr. 6917000 bestar av fologende komponenter: 1x spaltekile (for sagblad med maks. diameter 200mm ), 1x spaltekilefeste (kort versjon), 1x innstillingsstykke (illustrasjon B).

MERK: I det ffolgende beskriver vi bare montering og virkemate for spaltekilen med artikkelnr. 6916000 for handsirkelsager med et sagblad med maks. diameter 160~mm . Spaltekilen med artikkelnr. 6917000 for handsirkelsager med et sagblad med maks. diameter 200~mm moneres og fungerer pa samme mate. Med donne spaltekilen er det imidertid mulig a behandle arbeidsstykker med en hoyde pa opptil 50~mm

MONTERING AV HÄNDSRKELSAG UTEN SPALTEKILE

MERK: Ved feste gangs montering av handsirkelsagen og parallell innstilling av sagbladet, ma sagen med maskinplaten innstilles pa foringsskinen og monteres.

MERKNAD: Les og flog arbeidsinstruksjonene i donne bruksanvisningen for montering av foringsskinnen, fjerning og montering av maskinplaten.

Montering og innstilling av.Handsirkelsagen

Forst ma du l-osne skjæredybdesperren pa sagen, deretter trekker du pendelbeskyttelsesesdeksetbakover. Plasser sirkelsagen pa maskinplaten. Still inn skjæredybden med tilstrekkelig klaring i sporet pa arbeidsplaten og stram skjæredybdesperren. Still inn sagbladet parallelt mot den svarte gummileppen pa foringsskinnen (illustrasjon C.1). Monter de seks sidestopperne sik at allekommen i kontakt med grunnplaten til maskinen med hele overflaten. De to bakre stopperne i lengderetningen fungerer som stoppanslag for handsirkelsagen iageretningen sik at du fär et sikkert hold ved saging (illustrasjon C.2). Monter deretter de fire spennklemmene (illustrasjon C.3). Fjern den montere handsirkelsagen sammen med maskinplaten og plasser den pa bordet som vist pa illustrasjon C.4. Kontroller avstanden mellom den fremste tannen pa sagbladet og den fremre kanten til spalteinnsatsen ved fullt utfelt skjæredybde (illustrasjon C.5).

MERK: Denne avstanden ma vareindre enn 20 mm. Eventuelt ma sirkelsagen innstilles pa nytt i lengderetningen, mens de to stoppanslagene ma innstilles tilsvarende.

MERKNAD: Hvis avstanden fra midten av sagbladet til ytterkanten av grunnplaten til sagen er mer enn 128 mm, ma du bruke de to Lange sidestopperne ved monteringen. Les og følg arbeidsinstruksjonene i dette bruksanvisningen for montering av händsrirkelsager med bredere grunnplater.

MONTERING AV SPALTEKILEN

Plasser den monterte sirkelsagen pa bordet som vist i illustrasjon D.1. Monter festebolten lost med festeskruen. Sky de sammensatte komponentene inn i maskinplaten helt til festesporet for spaltekilen blir synlig (illustrasjon D.2). F or spaltekilen ca. 2 cm ned i sporet til festebolten (illustrasjon D.3). Pass pa at spaltekilen er vippet opp til stoppunktet pa maskinplaten (= vertikalinnstilling). Trekk til festeskruen (illustrasjon D.4).

INNSTILLING AV HÄNDSKIRKELSAGEN

Plasser den monterte sirkelsagen på bordet som vist.

MERK: Kontroller at sagbladet er sentrert i forhold til spaltekilen og at det loper parallelt med sagesporet.

Fremsiden av sirkelsagen ma vare pa linje med 0-merket pa grunnplaten til sagen og de to markingshjelpelinjene pa maskinplaten. Den bakre sideren av sirkelsagen ma vare sentrert i forhold til sagbladet og spaltekilen (illustrasjon D.5).

MERK: Nár maskinplaten skal plasseres i bordet, ma spaltekilen og festebolten med festeskrue demonteres igjen.

Skru Ios festeskruen og trekk spaltekilen oppover. Skru ut festebolten med festeskruen (illustrasjon D.6).

Innstilling av sikkerhetsavstand for spaltekilen og sagbladet med innstillingsstykket.

Plasser maskinplaten og händsirkelsagen pa bordet som vist, og fjern spalteinnatsen (illustrasjon E.1). Plasser maskinplaten pa de fremre klemmeholderne. Plasser den pa bordplaten med en hand pa klemmen (illustrasjon E.7). Trykk maskinplaten pa plass (illustrasjon E.3). Sett deretter spalteinnatsen pa plass igjen (illustrasjon E.4). Monter festebolten lost med festeskruen. Skv de sammensatte komponentene inn i maskinplaten welt til festespotet for spaltekilen blir synlig (illustrasjon E.5). For spaltekilen ca. 2 cm ned i sporet til festebolten (illustrasjon E.6). Pass pa at spaltekilen er vippet opp til stoppunktet pa maskinplaten (= vertikalinnstilling). Trekk til festeskruen (illustrasjon E.7). Monter de viste komponentene pa spaltekilen (illustrasjon E.8). Skruen og justeringsmutteren pa spaltekilen er fast trukket til, skruen og justeringsmutteren foran er bare trukket til lost (illustrasjon E.9). Skru Iøs festeskruen til festebolten (illustrasjon E.10). Skv spaltekilen loddrett ned mot sagbladet (illustrasjon E.11). Skv spaltekilen ned til minst en av tennene pa sagbladetkommen i kontakt med huset pa innstillingsstykkek. Stram den fremre justeringsmutteren (illustrasjon E.12).

Nár unbrakoskruen er strammet er sikkerhetsavstanden pa maks. 5 mm fra sagbladet til spaltekilen innstilt (illustrasjon E.13). Fjern deretter innstillingsstykket fra spaltekilen (illustrasjon E.14).

MERK: Kontroller på nytt at sagbladet er sentrert i forhold til spaltekilen (illustrasjon E.14) og at det er en sikkerhetsavstand mellom sagbladet og spaltekilen på maks. 5 mm (illustrasjon E.12). Hvis ikke, på sirkelsagen innstilles på nytt.

MERK: Kontroller alltid for du skal bruke sagen at spaltekilen og festedelene er skikkelig trukket til.

Bordet er nå klart for stasjonær saging. Les arbeidsinstruksjonene for stasjonær saging med händsrirkelsagen.

Hvis du skal endre skjæredybeden til sagen, ma du ogsa justere høyden til spaltekilen slick at sikkerhetsavstanden til sagbladet blir værende maks. 5 mm. Først løsner du spaltekilen med unbrakonokkelen. Innstill deretter onsket skjæredybe. Stram til skjæredybesperren. Monter og posisjoner innstillingsstykket pa spaltekilen som vist pa illustrasjonene E.5 til E.14.

Vertikale gjaeringsnitt

Ved vertikale gjaeringsnitt ma siden til handsirkelsagen stilles inn pa nytt. Still inn onsket gjaeringsvinkel pa sirkelsagen. Trekk pendelbeskyttelsesdekslet pa sagen tilbake og plasser maskinen midt pa sagesporet i maskinplaten. Deretter losner du skjaeredybedesperren og feller skjaeredybeden welt ut. Stram skjaeredybedesperren (illustrasjon F.1).

MERK: Still inn sagbladet parallelt i sagesporet. Mål avstanden fra den fremste tannen pa sagbladet til den fremre kanten til sagesporet. Denne avstanden ma vare minre enn 20mm (illustrasjon F.2).

Monter de seks sidestopperne sik at alle kommer i kontakt med grunnplaten til maskinen med hele overflaten. De to bakre stopperne i lengderetningen fungerer som stoppanslag for handsirkelsagen i sageretningen sik at du f ar et sikkert hold ved saging. Monter deretter de fire spennklemmene (illustrasjon F.3).

MERKNAD: Hvis avstanden fra midten av sagbladet til ytterkanten av grunnplaten til sagen er mer enn 128 mm, ma du bruke de to Lange sidestopperne ved monteringen. Les og ffolg arbeidsinstruktene i donne bruksanvisingen for montering av handsirkelsager med bredere grunnplater.

MONTERING AV SPALTEKILEN

Plasser den monterte sirkelsagen pa bordet som vist i illustrasjon F.4. Monter festebolten lst med festeskruen. Skyv de sammensatte komponentene inn i maskinplaten helt til festesporet for spaltekilen blr synlig (illustrasjon F.5). F or spaltekilen ca. 2 cm ned i sporet til festebolten (illustrasjon F.6). Vipp spaltekilen til sagbladet er noyaktig sentrt mot spaltekilen. Trekk til festeskruen (illustrasjon F.7).

MERK: Nár maskinplaten skal plasseres i bordet, má spaltekilen og festebolten med festeskrue demonteres igjen.

Skru Ios festeskruen og trekk spaltekilen oppover. Skru ut festebolten med festeskruen (illustrasjon F.8).

Innstilling av sikkerhetsavstand for spaltekilen og sagbladet med innstillingsstykket.

Plasser maskinplaten og händsröksagen på bordet som vist, og fjern spalteinnsatsen (illustrasjon F.9). Plasser maskinplaten på de fremre klemmeholderne. Plasser den på bordplaten med en hand på klemmen (illustrasjon F.10). Trykk maskinplaten på plass (illustrasjon F.11). Sett deretter spalteinnsatsen på plass igjen (illustrasjon F.12).

Monter festebolten lost med festeskruen. Sky de sammensatte komponentene inn i maskinplaten helt til festesporet for spaltekilen blir synlig. For spaltekilen ca. 2 cm ned i sporet til festebolten. Vipp spaltekilen til sagbladet er noyaktig sentrert mot spaltekilen. Trekk til festeskruen (illustrasjon F.13).

Monter de viste komponentene p a spaltekilen (llustrasjon F.14). Skruen og justeringsmutteren p a spaltekilen er fast trukket til, skruen og justeringsmutteren foran er bare trukket til 0st (llustrasjon F.15). Skru Ios festeskruen til festebolten (llustrasjon F.16). Skyv spaltekilen loddrett ned mot sagbladet (llustrasjon F.17). Skyv spaltekilen ned til minst en av tennene p a sagbladetkommen i kontakt med huset pa innstillingsstykket. Stram den fremre justeringsmutteren (llustrasjon F.18). Nar unbrakoskruen er strammet er sikkerhetsavstanden p a maks. 5 mm fra sagbladet til spaltekilen innstilt (llustrasjon F.19). Fjern deretter innstillingsstykket fra spaltekilen.

MERK: Kontroller på nytt at sagbladet er sentrert i forhold til spaltekilen, og at det er en sikkerhetsavstand mellom sagbladet og spaltekilen på maks. 5 mm. Hvis ikke, på sirkelsagen innstilles på nytt (illustrasjon F.20).

MERK: Kontroller alltid for du skal bruke sagen at spalteken og festedelene er skikkelig trukket til.

Bordet er nä klart for stasjonaer saging. Les arbeidsinstruksjonene for stasjonaer saging med händsrirkelsagen.

Garanti

Kjaere hobbysnekker

Du har nä fatt et høyverdig wolfcraft® Produkt, som du vil fä stor glede av. wolfcraft® Produktene er av høy tekniske standard og gjennomgår intensive utviklings- og testfaser for detkommen i handelen. Som standardprodukt er de sikret hyppige kontroller og regelmessige tester på høy kvalitetsstandard. Solid tekisknuk utvikling og sikker kvalitetskontroll gir sikkerhet for en riktig kjopsbeslutting.

Vi gir deg 10 ars garanti - fra kjopepedato - for ditt wolfcraft- Produkt ved utelukkende bruk av apparatene til hobbyvirksomhet. Garantien omfatter kun skader pa selve kjoepgenstanden, og kun skader som angar material- og fabrikasjonsceil. Garantien omfatter不解 mangler og skader som skyldes uriktig betjening eller manglende vedlikehold. I tilegg dekker icke garantien vanlige slitasjespor, vanlig slitasje eller mangler og skader som kunden var oppmerksom pa for kjapet.

Garantikrav kan kun behandles med riktig regning/kvittering.

Garantien som wolfcraft® gir innskrenker ikke dine lovmessigerettigheter som forbruker (etter oppfylling, tilbakekalling eller reduksjon, skades-ller arbeidserstatning).

Konformitetserklaring iht. EF-maskindirektiv 2006/42/EF, vedlegg II A

Hermed erklær firmaet wolfcraft GmbH i D-56746 Kempenich, Wolff Str. 1, at dette Produktet (MASTER cut 2500) er i samsvar med maskindirektiv 2006/42/EF. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nurnberg. BM: 60087567 0001 I overensstemmelse med fologende normer: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Bemyndiget person for undertegning av konformitetserklaeringen og for a utarbeide de tekniske dokumentene. (Forretningsledelse; wolfcraft GmbH)

WPROWADZENIE
