BRUKSANVISNING 6902000 WOLFCRAFT

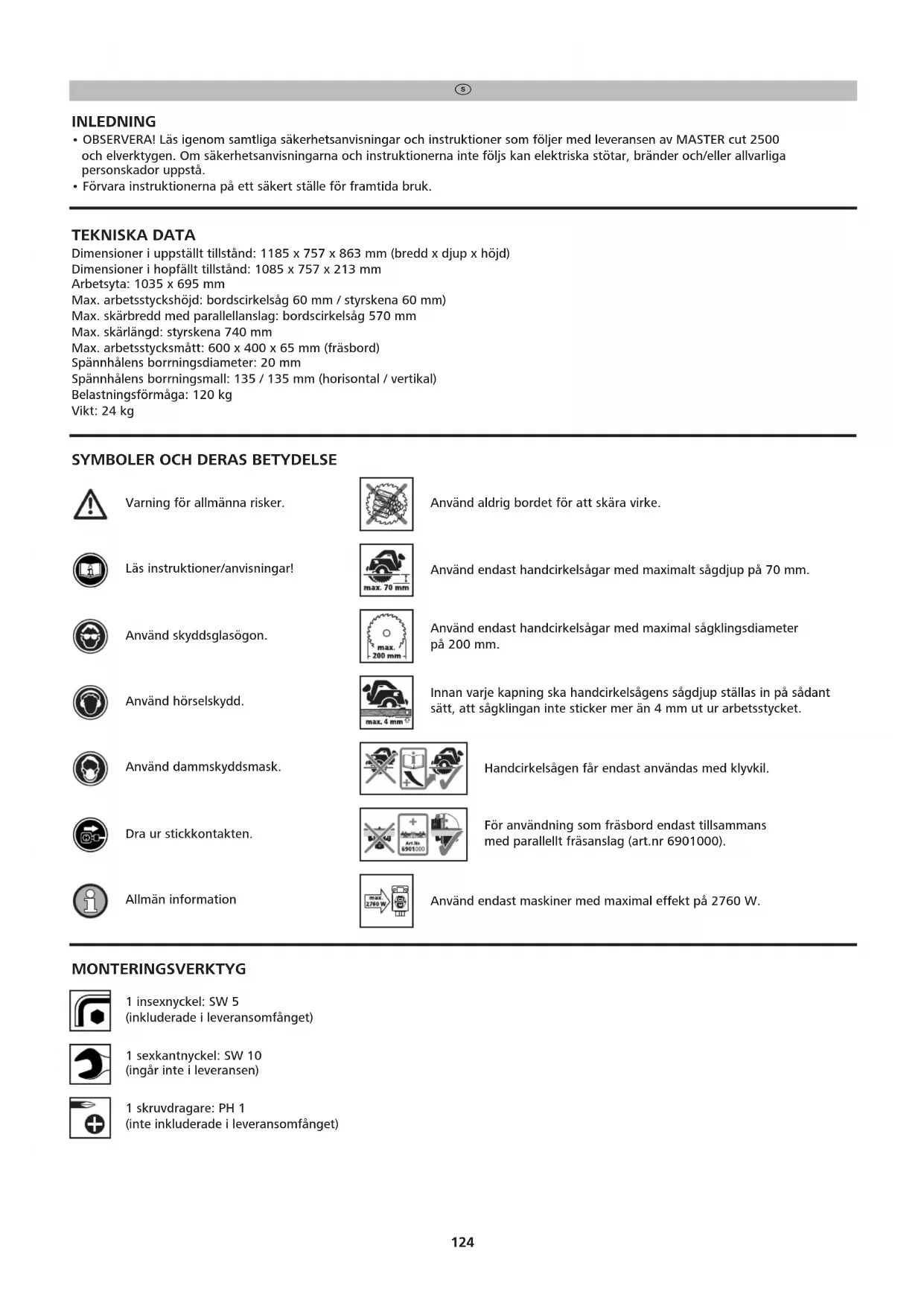

• OBSERVERA! Läs igenom samtliga säkerhetsanvisningar och instruktioner som följer med leveransen av MASTER cut 2500 och elverktygen. Om säkerhetsanvisningarna och instruktionerna inte följs kan elektriska stötar, bränder och/eller allvarliga personskador uppstå.

• Förvara instruktionerna på ett säkert ställe för framtida bruk. TEKNISKA DATA Dimensioner i uppställt tillstånd: 1185 x 757 x 863 mm (bredd x djup x höjd) Dimensioner i hopfällt tillstånd: 1085 x 757 x 213 mm Arbetsyta: 1035 x 695 mm Max. arbetsstyckshöjd: bordscirkelsåg 60 mm / styrskena 60 mm) Max. skärbredd med parallellanslag: bordscirkelsåg 570 mm Max. skärlängd: styrskena 740 mm Max. arbetsstycksmått: 600 x 400 x 65 mm (fräsbord) Spännhålens borrningsdiameter: 20 mm Spännhålens borrningsmall: 135 / 135 mm (horisontal / vertikal) Belastningsförmåga: 120 kg Vikt: 24 kg

Använd aldrig bordet för att skära virke. Använd endast handcirkelsågar med maximalt sågdjup på 70 mm. Använd endast handcirkelsågar med maximal sågklingsdiameter på 200 mm. Innan varje kapning ska handcirkelsågens sågdjup ställas in på sådant sätt, att sågklingan inte sticker mer än 4 mm ut ur arbetsstycket. Använd endast maskiner med maximal effekt på 2760 W. Handcirkelsågen får endast användas med klyvkil. För användning som fräsbord endast tillsammans med parallellt fräsanslag (art.nr 6901000). Varning för allmänna risker. Läs instruktioner/anvisningar! Använd skyddsglasögon. Använd hörselskydd. Dra ur stickkontakten. Allmän information Använd dammskyddsmask.

MONTERINGSVERKTYG 1 insexnyckel: SW 5 (inkluderade i leveransomfånget) 1 skruvdragare: PH 1 (inte inkluderade i leveransomfånget) 1 sexkantnyckel: SW 10 (ingår inte i leveransen) BDAL 6902_116306902 26.04.17 11:51 Seite 124125

FÖRESKRIVEN ANVÄNDNING

MASTER cut 2500 är ett maskinbord och en arbetsbänk för precisionsarbete. MASTER cut 2500 är lämpligt för:

• en handcirkelsåg med klyvkil som monteras på maskinplattan. Sågbladsdiametern får vara max. 200 mm och snittdjupet max. 70 mm. Använd bara sågar med en bottenplatta vars storlek inte överskrider maxstorleken (se bild 13). Passande spaltinlägg måste användas. På så sätt blir bordet en stationär bordscirkelsåg.

• användning som cirkelsågsbord för handcirkelsågar utan klyvkil. I detta fall enbart tillsammans med separat klyvkil med artikelnummer 6916000, samt en sågbladsdiameter på max. 160 mm och en snittbredd på min. 2,4 mm.

• användning som cirkelsågsbord för handcirkelsågar utan klyvkil. I detta fall endast tillsammans med separat klyvkil med artikelnummer 6917000, samt en sågbladsdiameter på min. 161 mm och max. 200 mm, en snittbredd på min. 2,4 mm och ett snittdjup på max. 66 mm.

• användning som handcirkelsåg med styrskena för bearbetning av stora föremål som dörrar, arbetsskivor etc. I detta fall fungerar maskinplattan med spaltinlägg som styrkälke för styrskenan.

• användning som sticksågbord. Passande spaltinlägg för sticksågar och överhandsfräsar måste användas.

• montering av en kap- och geringssåg. Kap- och geringssågen måste monteras säkert med medföljande fastsättningssats i avsedda långhål.

• användning som fräsbord endast tillsammans med parallellt fräsanslag med artikelnummer 6901000 och för överhandsfräsar med 230 V och maximalt 1 800 W. Använd inte en fräser med en diameter större än 27 mm! Fräsmaskinen får inte användas tillsammans med styrskenan. Passande spaltinlägg för överhandsfräsar och sticksågar med inläggsringar måste användas.

• användning som arbetsbord för detaljarbeten (t.ex. borrning, slipning, etc.). Med hjälp av enhandstvingar från wolcraft (art.nr 3036000) kan arbetsstycket fixeras genom spännhålen i arbetsskivan.

• Tillverkarens anvisningar och säkerhetsanvisningarna för maskinerna såväl som säkerhetsanvisningarna för maskinbordet måste följas.

• Beakta de lokala föreskrifterna vid eventuellt bortskaffande av MASTER cut 2500. Användaren ansvarar för skador och olyckor som uppstår på grund av felaktig användning.

• Se till att arbetsområdet alltid är rent och väl upplysta. Ostädade och obelysta arbetsområden kan förorsaka olyckor.

• Använd aldrig elverktyget i explosionsfarliga områden, där det förvaras lättantändliga vätskor, gaser eller pulverformigt material. Elverktyg alstrar gnistor som kan antända damm eller ångor.

• Håll barn och andra personer på avstånd under användning av elverktyget. Vid bristande uppmärksamhet finns risk för att tappa kontrollen över verktyget.

• Elverktygets stickkontakt måste passa till vägguttaget. Stickkontakten får aldrig ändras på något sätt. Skyddsjordade elverktyg får aldrig användas tillsammans med adaptrar. Stickkontakter i originalskick och därtill passande vägguttag minskar risken för elektrisk stöt.

• Låt aldrig elverktyget komma i kontakt med regn och fukt. Intrång av vatten i elverktyget höjer risken för elektrisk stöt.

• Används elverktyget utomhus, ska endast en förlängningskabel för utomhusbruk användas. Användning av lämplig förlängningskabel minskar risken för elektrisk stöt.

• Kan arbetet med elverktyget i fuktig arbetsmiljö inte undvikas, ska jordfelsbrytare användas. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

• Var uppmärksam samt arbeta medvetet, förnuftigt och koncentrerat med ett elverktyg. Arbeta inte med elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En sekund av ouppmärksamhet kan förorsaka allvarliga personskador.

• Använd lämplig, personlig skyddsutrustning: Hörselskydd, skyddsglasögon, dammskyddsmask vid arbeten med dammutveckling, skyddshandskar vid bearbetning av grovt material och vid verktygsbyte.

• Avlägsna alla justeringsnycklar eller skruvnyckeln innan elverktyget startas. Verktyg eller nycklar som lämnas kvar på maskinens roterande delar kan medföra personskador.

• Använd ändamålsenlig klädsel. Bär ej löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i roterande maskindelar.

• Använd alltid skyddshuva med spånsug.

• Använd ej elverktyg med defekt brytare. Ett elverktyg som inte längre kan startas eller stängas av utgör fara och måste repareras.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Personer som inte är vana eller inte har läst dessa instruktioner får ej använda denna maskin. Elverktyg är farliga om de används av ovana personer.

• Kontrollera innan du börjar arbeta, att maskinerna och verktygen är fullt funktionsdugliga. Arbeta aldrig med skadade eller slöa verktyg.

• Reparationer får endast utföras av kvalificerad fackpersonal och med original reservdelar. Därmed säkerställs att elverktygets säkerhet bevaras.

• Dra ur stickkontakten ur uttaget och/eller ta batterierna ur elverktyget innan du ställer in maskinerna eller byter ut tillbehörsdelar. Risk för olyckor genom att elverktyg oavsiktligt startar.

• Ställ först upp maskinbordet innan du bygger in elverktyget. En korrekt uppställning av bordet är viktigt, för att förhindra att det faller ihop.

• Fixera elverktyget säkert på maskinplattan innan du använder det. Sitter elverktyget inte stadigt på maskinplattan utan börjar glida iväg, kan du förlora kontrollen över det.

• Placera maskinbordet på ett stabilt, plant, horisontalt underlag. Om maskinbordet inte står stabilt eller om det står vingligt, kan elverktyget eller arbetsstycket inte föras jämnt och säkert.

• Se till att maskinbordet inte överbelastas och använd det aldrig som stege eller stativ. Om maskinbordet överbelastas eller om du ställer dig på det, kan bordets tyngdpunkt förskjutas uppåt vilket leder till att bordet välter. BDAL 6902_116306902 26.04.17 11:51 Seite 125126

• Bearbeta inget annat material än trä eller lätt spånbart plastmaterial. Undantag: Med sticksåg och ett lämpligt sågblad får även lätt spånbar metall (t.ex. aluminium) bearbetas.

• Avlägsna aldrig lösa splitter, spån eller liknande arbetsmaterial nära det löpande sågbladet för hand!

• De maskiner som ska användas måste uppfylla kraven enligt DIN EN 60745-1. Maskiner från tillverkningsår 1995 måste vara CE-märkta.

• Såga aldrig “på fri hand“, dvs. håll inte arbetsstycket bara med handen utan använd parallellanslaget eller vinkelanslaget.

• Efter drivningens frånkoppling får sågbladen inte bromsas genom att trycka dem mot sidan!

• Använd verktygen uteslutande för de ändamål de är avsedda för.

• Använd bara fullgoda sågblad; grundstommen får inte vara tjockare och skränkningen inte smalare än tjockleken på spaltkilen.

• Kontrollera regelbundet att samtliga skruvar är ordentligt åtdragna!

• Använd aldrig arbetsbordet på ett felaktigt sätt eller för andra ändamål än det är avsett för!

• Avlägsna alla föremål från arbetsbordet som inte behövs.

• Använd aldrig bordet för att skära virke.

• Använd aldrig maskinbordet för att såga rundvirke.

• Elverktygen får bara slås på och stängas av via säkerhetsbrytaren.

• Använd alltid bara den bifogade inkopplingsklämman för att fixera maskinbrytaren i “ON“-läge.

• Byt ut skadade spaltinlägg och ersätt dem med nya.

• Använd alltid en skjutstock vid bearbetning av smala arbetsstycken.

• Förvissa dig om att excenterspakarna för låsning av bordsbenen är stängda.

• Förvissa dig före idrifttagningen om att handcirkelsågen, överfräsen eller sticksågen är korrekt fixerad på maskinplattan och att maskinplattan sitter fast ordentligt i maskinbordets urtag resp. sitter säkert på styrskenan.

• Iaktta arbetsstyckets maximala mått (se Tekniska data).

• Använd de olika spaltinläggen uteslutande för det avsedda, specifika ändamålet. Detta beskrivs grafiskt på varje spaltinlägg.

• Häng skjutstocken, spaltinläggen eller vinkelanslaget på avsedda skruvkrokar när de inte används.

• Använd inte maskinbordet utomhus när det regnar eller är fuktigt.

• Iaktta alltid, förutom dessa maskinspecifika säkerhetsanvisningar, även säkerhetsanvisningarna för den handcirkelsåg som används.

• Använd bara handcirkelsågar med spaltkil, sågblad med max. 200 mm i diameter och upp till max. 70 mm skärdjup.

• Använd bara sågar inom de angivna, maximala måtten för basplattan (se bild 13).

• Använd bara bordscirkelsågen med korrekt monterad skyddshuv.

• OBSERVERA: Kontrollera att cirkelsågbladet är monterat parallellt med spaltinläggets öppning. Eventuellt måste handcirkelsågen justeras något.

• Stötta långa arbetsstycken på uttagssidan så att de ligger horisontalt mot underlaget; t.ex. med en rullbock från wolfcraft (art.-nr. 6119973).

• Undvik att överbelasta handcirkelsågen.

• Använd inga slipskivor.

• Använd bara rekommenderade sågblad och välj dem med hänsyn till materialet som skall sågas.

• FARA: Händerna får inte komma in i området för sågningen och inte för nära sågbladet.

• Stick aldrig in händerna under arbetsstycket. Under arbetsstycket kan skyddshuven inte skydda dig mot sågbladet.

• Anpassa skärdjupet till arbetsstyckets tjocklek. Mindre än en hel tandhöjd bör synas under arbetsstycket.

• Under sågningen bör du alltid vara förberedd på att sågbladet kan fastna i arbetsstycket och slunga det mot operatören.

• Bakslag är ett resultat av felaktig och/eller olämplig användning av sågen. Detta kan undvikas genom att lämpliga försiktighetsåtgärder vidtas enligt beskrivningen nedan.

• Håll i sågen med båda händerna och håll armarna i en position där du kan fånga upp bakslagskrafterna. Stå alltid vid sidan om sågbladet. Kroppen får aldrig befinna sig i rak linje med sågbladet. Vid ett bakslag kan cirkelsågen hoppa bakåt, men med hjälp av lämpliga säkerhetsåtgärder kan operatören kontrollera bakslagskrafterna.

• När sågbladet blockerar eller när du avbryter arbetet, stäng av sågen och håll den kvar i arbetsstycket tills sågbladet står stilla. Försök aldrig att ta ut sågen ur arbetsstycket eller att dra den bakåt så länge sågbladet rör sig – ett bakslag skulle kunna bli följden. Ta reda på orsaken till att sågbladet blockerar och åtgärda.

• Om du vill starta en såg igen som sitter kvar i arbetsstycket, skall du centrera sågbladet i sågspalten och kontrollera att sågtänderna inte fastnar i arbetsstycket. När sågbladet blockerar kan det hoppa ut ur arbetsstycket eller orsaka ett bakslag när sågen startas igen.

• Stötta stora plattor för att minimera risken för bakslag pga. ett blockerande sågblad. Stora plattor kan hänga ner pga. sin egen vikt. Plattor måste stöttas på båda sidorna, både nära sågspalten och i kanten.

• Använd aldrig slöa eller skadade sågblad. Sågblad med slöa eller felaktigt inställda tänder orsakar förhöjd friktion pga. att sågspalten är för trång, blockering av sågbladet och bakslag.

• Dra åt skärdjups- och skärvinkelinställningarna innan du börjar med sågningen. Om inställningarna ändras under sågningen kan sågbladet blockeras och ett bakslag uppträda.

• Var speciellt försiktig vid “doppsågning“ i väggar eller andra oöverskådliga områden. Sågbladet kan blockera vid sågning i dolda objekt och orsaka bakslag.

• Iaktta arbetsstyckets maximala mått (se Tekniska data).

• För spår- och geringssågning skall alltid skjutslid användas, eftersom sågklingan inte är synlig. BDAL 6902_116306902 26.04.17 11:51 Seite 126S

• Låt skydden förbli monterade. Skydden måste vara i funktionsdugligt skick och ordentligt monterade. Lösa eller skadade skydd eller skydd som inte fungerar ordentligt måste repareras eller bytas ut.

• Använd alltid sågbladsskyddet och klyvkilen vid kapning. Skyddet och andra säkerhetsanordningar minskar risken för skador vid kaparbeten där sågbladet sågar genom arbetsstyckets hela tjocklek.

• Observera: Fogsnitt, notning eller dolda snitt får inte utföras med maskinbordet!

• Observera: Bearbeta inga arbetsstycken som är tunnare än 2 mm!

• Kontrollera att sågbladet inte vidrör skyddet, klyvkilen eller arbetsstycket innan du slår på elverktyget. Vid oavsiktlig kontakt mellan dessa komponenter och sågbladet kan det uppstå en farlig situation.

• Justera klyvkilen enligt anvisningarna i denna bruksanvisning. Felaktiga avstånd samt felaktig position och riktningsjustering kan vara orsaken till att klyvkilen inte aktivt förhindrar ett kast.

• Klyvkilen måste inverka på arbetsstycket för att fungera. Snitt i arbetsstycket som är för korta för att klyvkilen ska kunna gripa in gör klyvkilen verkningslös. Under dessa omständigheter kan klyvkilen inte motverka ett kast.

• Använd sågblad som passar klyvkilen. För att klyvkilen ska fungera ordentligt måste diametern på sågbladet passa motsvarande klyvkil, sågbladets stamblad vara tunnare än klyvkilen och tandbredden vara större än tjockleken på klyvkilen.

• FARA: Se till att fingrar och händer inte kommer i närheten av sågbladet eller in i sågområdet. Om du är oaktsam ett ögonblick eller slinter kan handen gå mot sågbladet och detta kan leda till allvarliga skador.

• Styr arbetsstycket enbart mot sågbladets eller skärverktygets vridriktning. Om arbetsstycket förs i samma riktning som sågbladets vridriktning ovanför bordet kan arbetsstycket och din hand dras in i sågbladet.

• Vid längssnitt ska aldrig geringsanslaget användas för att styra arbetsstycket. Vid tvärsnitt med geringsanslaget ska geringsanslaget aldrig användas ihop med parallellanslaget för längsinställning. Om arbetsstycket styrs med parallellanslaget och geringsanslaget samtidigt är sannolikheten större att sågbladet fastnar och att det uppstår kast.

• Vid längssnitt ska styrkraften på arbetsstycket alltid tillämpas mellan anslagsskena och sågblad. Använd en skjutstock när avståndet mellan anslagsskena och sågblad är mindre än 150 mm och ett skjutblock när avståndet är mindre än 50 mm. Sådana arbetshjälpmedel ser till att din hand förblir på säkert avstånd från sågbladet.

• Använd endast medföljande skjutstock från tillverkaren eller en skjutstock som tillverkats enligt anvisningar. Skjutstocken ser till att avståndet mellan hand och sågblad är tillräckligt.

• Använd aldrig en skjutstock som är skadad eller som det sågats i. En skadad skjutstock riskerar att gå sönder, vilket kan få till följd att din hand hamnar i sågbladet.

• Arbeta inte "på fri hand". Använd alltid parallellanslaget eller geringsanslaget för att placera och styra arbetsstycket. "På fri hand" betyder att arbetsstycket stöttas eller styrs med händerna istället för med parallellanslaget eller geringsanslaget. Att såga på fri hand leder till felpositionering, kärvning och kast.

• Sträck dig aldrig över eller runt ett sågblad som vrider sig. Att sträcka sig efter ett arbetsstycke kan leda till oavsiktlig kontakt med ett sågblad som vrider sig.

• Stötta långa och/eller breda arbetsstycken bakom och/eller vid sidan om sågbordet så att dessa förblir vågräta. Långa och/eller breda arbetsstycken tenderar att falla över kanten på sågbordet. Detta kan leda till förlust av kontroll, kärvning av sågbladet och kast.

• Styr arbetsstycket jämnt. Böj eller vrid inte arbetsstycket. Om sågbladet kärvar slår du av elverktyget, drar ut nätkontakten och åtgärdar orsaken till kärvningen. Om arbetsstycket får sågbladet att kärva kan det leda till kast eller låsning av motorn.

• Ta inte bort bortsågat material medan sågen går. Bortsågat material kan fastna mellan sågblad och anslagsskena eller i skyddet och dra in dina fingrar i sågbladet när du tar bort det. Slå av sågen och vänta tills sågbladet står still innan du tar bort materialet.

• Ställ dig aldrig direkt framför sågbladet. Stå alltid på samma sida om sågbladet som anslagsskenan. Vid ett kast kan arbetsstycket slungas med hög hastighet på personer som står framför och mittemot sågbladet.

• Sträck dig aldrig över eller bakom sågbladet för att dra i eller stötta arbetsstycket. Det kan leda till oavsiktlig kontakt med sågbladet eller till ett kast som gör att dina fingrar dras in i sågbladet.

• Håll eller tryck aldrig arbetsstycket som sågas bort mot sågbladet som vrider sig. Att trycka arbetsstycket som sågas bort mot sågbladet leder till kärvning och kast.

• Justera så att anslagsskenan ligger parallellt med sågbladet. En anslagsskena som inte riktats in trycker arbetsstycket mot sågbladet och orsakar kast.

• Var extra försiktig när du sågar i dolda delar av sammanbyggda arbetsstycken. Sågbladet som skjuts in kan såga i föremål som kan orsaka ett kast.

• Stötta stora plattor för att minska risken för kast på grund av ett kärvande sågblad. Stora plattor kan vika sig under sin egen vikt. Alla delar av plattorna som skjuter ut utanför bordsytan måste stöttas.

• Var extra försiktig när du sågar arbetsstycken som är förvridna, hoptrasslade, ojämna eller saknar en rak kant som du kan använda för att styra med ett geringsanslag eller längs en anslagsskena. Ett ojämnt, hoptrasslat eller vridet arbetsstycke är instabilt och leder till felinriktning av snittspåret mot sågbladet, kärvning och kast.

• Såga aldrig arbetsstycken som staplats på varandra eller efter varandra. Sågbladet kan gripa tag i en eller flera delar och orsaka ett kast.

• Om du vill starta en såg igen, vars sågblad sitter fast i ett arbetsstycke, centrerar du sågbladet i sågspringan så att sågtänderna inte är fasthakade i arbetsstycket. Om sågbladet kärvar kan det lyfta arbetsstycket och orsaka ett kast när sågen startas igen.

• Se till att sågbladen är rena, vassa och tillräckligt skränkta. Använd aldrig ojämna sågblad eller sågblad med spruckna eller brutna tänder. Vassa och korrekt skränkta sågblad minskar risken för kärvning, låsning och kast.

• Slå av bordscirkelsågen och skilj den från nätet innan du tar bort bordsinsatsen, byter sågblad, utför inställningar av klyvkilen eller sågbladsskyddet och när du lämnar maskinen utan uppsikt. Försiktighetsåtgärder minskar risken för olyckor.

• Lämna aldrig bordscirkelsågen igång utan uppsikt. Slå av elverktyget och lämna det aldrig innan det står helt stilla. En såg som körs utan uppsikt utgör en okontrollerad fara.

• Ställ bordscirkelsågen på en plats som är jämn och har god belysning och där du kan stå säkert och behålla jämnvikten. På platsen där bordscirkelsågen placeras måste det finnas så mycket utrymme att du kan hantera storleken på arbetsstyckena utan problem. Oreda, obelysta arbetsområden och ojämna, glatta golv kan leda till olyckor. BDAL 6902_116306902 26.04.17 11:51 Seite 127• Ta regelbundet bort sågspån under sågbordet och/eller från dammsugaren. Sågspån som samlas på hög är lättantändligt och kan flamma upp av sig självt.

• Fixera bordscirkelsågen. En bordscirkelsåg om inte gjorts fast ordentligt kan komma i rörelse eller tippa.

• Avlägsna inställningsverktyg, trärester o.s.v. från bordscirkelsågen innan du slår på den. Distraktioner eller föremål som kan fastna kan utgöra en fara.

• Använd alltid sågblad i rätt storlek och med passande fästhål (t.ex. rombiskt eller runt). Sågblad som inte passar till sågens fästdelar går ojämnt och leder till förlust av kontrollen.

• Använd aldrig skadat eller felaktigt monteringsmaterial för sågblad, såsom flänsar, underlagsskivor, skruvar eller muttrar. Detta monteringsmaterial för sågblad har utvecklats särskilt för era sågar, för säker användning och optimal effekt.

• Det är under inga omständigheter tillåtet att ställa sig på bordscirkelsågen eller använda den som pall. Följden kan bli allvarliga skador om elverktyget faller eller om du kommer i kontakt med sågbladet.

• Kontrollera att sågbladet är monterat i rätt vridriktning. Använd inga slipskivor eller trådborstar ihop med bordscirkelsågen. Felaktig montering av sågblad eller användning av tillbehör som inte rekommenderas kan leda till allvarliga skador.

• Iaktta förutom dessa maskinspecifika säkerhetsanvisningar, alltid även säkerhetsanvisningarna för sticksågen som används.

• Arbeta aldrig med en sticksåg som är skadad.

• Undvik att överbelasta sticksågen.

• Sticksågen får ej användas ihop med styrskenan. SÄKERHETSFÖRESKRIFTER FÖR KAP- OCH GERINGSSÅGAR

• Förutom dessa maskinspecifika säkerhetsanvisningar ska även säkerhetsanvisningarna till den kap- och geringssåg som används beaktas.

• Montera kap- och geringssågen enligt anvisningarna i denna bruksanvisning.

• Arbeta inte med en kap- och geringssåg som är skadad och använd inte sågblad som är stumma eller skadade.

• Stötta långa arbetsstycken på mottagarsidan för att förhindra att det uppstår farliga situationer på grund av okontrollerad tippning. OBSERVERA: ANVÄNDNING SOM FRÄSBORD SKA UTESLUTANDE SKE I SAMBAND MED DET PARALLELA FRÄSANSLAGET ART.NR 6901000

SÄKERHETSANVISNINGAR FÖR ÖVERFRÄSAR

• Iaktta förutom dessa maskinspecifika säkerhetsanvisningar, alltid även säkerhetsanvisningarna för överfräsen som används.

• Var alltid förberedd på att arbetsstycket under fräsningen oväntat och plötsligt kan bli okontrollerbart och slås tillbaka.

• Använd aldrig maskinbordet till bågfräsning!

• Genomför därför alltid fräsningen enbart med det parallella fräsanslaget som kan erhållas som tillbehör (art.-nr. 6901000), för att förhindra bakslag eller att fräsen kommer i kontakt med handen.

• Följ originalinstruktionerna till det parallella fräsanslaget (art.-nr. 6901000) så att monteringen blir korrekt.

• Använd aldrig överfräsar med mer än 1800 W och mer än 230 V.

• Använd aldrig fräsar med mer än 27 mm i diameter!

• Fräsmaskinen får inte användas tillsammans med styrskenan.

• Observera att matningen endast får ske mot fräsens rotationsriktning.

• Välj iläggsringarna som följer med leveransen i förhållande till fräsverktygets storlek. Välj den minsta möjliga iläggsringen för ett säkert arbete.

• Använd bara vassa, välskötta fräsverktyg som ställts in enligt verktygstillverkarens uppgifter.

• Iaktta min. / max. varvtalet och rotationsriktningen för de maskiner och verktyg som används. Dessa uppgifter finns angivna på produkten, på förpackningen eller i instruktionerna.

• Felaktig användning av fräsverktyg, arbetsstycken och anordningar till arbetsstycksstyrningen kan leda till farliga situationer.

• Håll händerna borta från fräsverktyget under fräsningen.

• Använd om möjligt även tryckskorna under fräsningen, utöver det parallella fräsanslaget.

• Stötta långa arbetsstycken på uttagssidan för att förhindra att de okontrollerat faller ner och därigenom orsakar farliga situationer. Stöttan måsta vara stabil och lika hög som maskinbordet, som t.ex. rullbocken (art.-nr. 6119973).

• Bearbeta bara arbetsstycken som är så stora och tunga att de kan hållas och styras av en person.

• Välj varvtalet så att det passar till verktyget och arbetsstycket. Exakta varvtalsuppgifter finns i instruktionerna till överfräsen.

LEVERANSOMFATTNING Packa upp MASTER cut 2500 ur kartongen och kontrollera att alla delar finns och överensstämmer med delarna på bilderna (bild 1 och bild 2).

GRUNDLÄGGANDE MONTERING

Montera bordet: Lägg bordet på en jämn och ren yta (bild 3.1). Lossa båda excenterspakarna och fäll upp det högra benparet till anslaget. Lås därefter båda excenterspakarna igen (bild 3.2). Lossa de fyra excenterspakarna och fäll upp det vänstra benparet till anslaget. Lås därefter alla fyra excenterspakar igen (bild 3.3). Ställ bordet på benen (bild 3.4) och justera bordet vid behov genom att vrida på höjdinställningen (bild 3.4). OBSERVERA: Var försiktig så att händerna inte fastnar när bordet fälls upp eller ihop eller när maskinplattan monteras. Säkerhetsbrytare: Montera säkerhetsbrytaren på maskinbordet (bild 4). Skyddskåpa: Montera först skyddskåpans enskilda delar (bild 5.1). Skjut in fästet för skyddshuven med styrningen i aluminiumprofilen (bild 5.2). Placera skyddshuven över sågspringan så att denna täcker det främre sågspringsområdet. Dra åt greppskruven medurs (bild 5.3). Vinkelanslag: Montera vinkelanslaget enligt bilden (bild 6.1 till 6.4). Vinkelanslag för styrskena: Montera det långa vinkelanslaget, släden och anslagsstyrningen (bild 7.1). Skjut in släden med muttern i vinkelanslaget och dra åt greppskruven medurs (bild 7.2). Skruvhakar för förvaring: Skruva ihop de tre hållarna löst (bild 8.1), skjut sedan in hållarna i styrningen och placera med lämpligt avstånd. Dra åt stoppmuttrarna (bild 8.2). Häng skjutstocken och/eller tillbehör som inte används på hållarna (bild 8.3). Inkopplingsklämma: Knyt fast ena änden av snöret i hålet i inkopplingsklämman och den andra änden i bordets hörnprofil (bild 9). OBSERVERA: Se till att snöret inte är längre än att inkopplingsklämman lossnar automatiskt från elverktyget när maskinplattan svänger.

MONTERING AV HANDCIRKELSÅG

Obs! När monteringen av handcirkelsågen och den parallella placeringen av sågbladet utförs första gången måste styrskenan monteras på bordet först. Montering av styrskena: Placera först den högra och den vänstra plasthållaren i avsedda hål i aluminiumprofilen. Lägg styrskenan parallellt med spåret i arbetsskivan på bordet och för in båda metalltvingarna i skenans profil. Skjut nu de båda tvingarna på plasthållarna och tryck fast dem. I detta ögonblick riktar sig styrskenan rätt. Dra sedan åt de båda tvingarna (bild 10.1 och bild 10.2). Ta bort maskinplattan: Lyft först lätt i urtaget i spalitinlägget som det visas på bilden för att lossa spärren (bild 11.1). Dra sedan spaltinlägget i pilriktningen (bild 11.2). Lyft bort spaltinlägget (bild 11.3). OBSERVERA: Spaltinlägget för bordscirkelsågen måste alltid tas bort innan maskinplattan tas bort! Lyft maskinplattan i greppöppningen (bild 11.4). När du lyfter lossnar maskinplattan från de fyra klämhållarna och den kan tas bort genom att du använder båda händerna (bild 11.5). Sätt nu tillbaka spaltinlägget (bild 11.6). Montera maskinplattan på styrskenan: Placera maskinplattan som på bilden ovanifrån på styrningen i styrskenan (bild 12). Insättbara handcirkelsågar: De maximala måtten för insättbara handcirkelsågar anges i bild 13. Använd bara handcirkelsågar med klyvkil, max. 200 mm i sågbladsdiameter och max. 70 mm i snittdjup. Montering och riktningsjustering av handcirkelsågen Lossa snittdjupsspärren på handcirkelsågen och dra tillbaka den rörliga skyddskåpan. Placera handcirkelsågen på maskinplattan. Ställ in snittdjup med tillräckligt utrymme för sågbladet i spåret i arbetsskivan och dra åt snittdjupsspärren. Rikta in handcirkelsågsbladet parallellt mot styrskenans svarta gummiläpp (bild 14.1). Montera de sex sidoanslagen så att alla sidoslagen ligger slätt mot maskinens bottenplatta. De båda bakre anslagen i längsriktning fungerar som stoppanslag för handcirkelsågen i sågriktning för att garantera säker fixering av handcirkelsågen (bild 14.2). Montera sedan de fyra spännjärnen (bild 14.3). Ta den monterade handcirkelsågen tillsammans med maskinplattan och placera den på bordet, som det visas på bilden (bild 14.4). Kontrollera avståndet mellan de främre tänderna på cirkelsågsbladet och den främre kanten av spaltinlägget vid maximalt snittdjup (bild 14.5). OBSERVERA: Avståndet måste vara mindre än 20 mm. Eventuellt måste handcirkelsågens position justeras i längsriktning och de båda stoppanslagen ställas in på nytt. Sätt maskinplattan tillsammans med handcirkelsågen på bordet som på bilden och ta bort spaltinlägget (bild 14.6). Placera maskinplattan på de främre klämhållarna. Montera den sedan på bordsplattan med en hand i greppöppningen (bild 14.7). Snäpp in maskinplattan (bild 14.8). Sätt sedan tillbaka spaltinlägget (bild 14.9). BDAL 6902_116306902 26.04.17 11:51 Seite 129130 OBSERVERA: Kontrollera att cirkelsågsbladet är monterat parallellt med öppningen i spaltinlägget. Eventuellt måste handcirkelsågens position justeras (bild 14.2 och bild 14.3). Användning av handcirkelsågar med breda plattor Om det är mer än 128 mm från mitten av sågbladet till handcirkelsågplattans ytterkant måste de båda långa sidoanslagen användas vid montering. I detta fall fungerar de båda sidoanslagen i "bild F" även som stoppanslag för handcirkelsågen (bild 14.10). Använd bara handcirkelsågar med en platta vars storlek inte överskrider maxstorleken (bild 13). Strömförsörjning: Sätt i maskinens stickpropp i säkerhetsbrytaren och förlängningskabeln från säkerhetsbrytaren i eluttaget (bild 15.1). Förlängningskabel ingår inte. OBSERVERA: Tryck på termobrytaren innan du slår på maskinen för första gången! Efter ett strömavbrott på grund av överspänning trycker du på termobrytaren efter 5-10 minuter. Därefter trycker du på knappen EIN/ON på strömbrytaren (bild 15.2). Tryck på den röda knappen (AUS) på säkerhetsbrytaren. Montera sedan inkopplingsklämman på handcirkelsågen (bild 15.3). Tryck på den gröna knappen (EIN) och kontrollera att sågbladet rör sig obehindrat i sågspringan (bild 15.4), och sedan på den röda knappen (AUS) igen. OBSERVERA: Dra ut nätkontakten när maskinen inte används och när du fäller ihop bordet. MASTER cut 2500 är nu redo att användas. STATIONÄR SÅGNING MED HANDCIRKELSÅG OBSERVERA: Använd alltid skyddshuven och dammsugaren på skyddshuven under arbetet. Såga med vinkelanslag Skjut in vinkelanslaget i styrskenan (bild 16.1). Se till att anlagets svarta ände går så nära skyddskåpan som möjligt för att undvika att kåpan lyfts upp (bild 16.2). Dra tillbaka vinkelanslaget och lägg arbetsstycket mot vinkelanslaget. Slå på handcirkelsågen via säkerhetsbrytaren. Skjut arbetsstycket med vinkelanslaget i pilriktningen mot cirkelsågsbladet (bild 16.3), till dess att arbetstycket har sågats itu helt. Stäng sedan av handcirkelsågen via säkerhetsbrytaren. OBSERVERA: Se till att båda händerna befinner sig på tillräckligt avstånd från cirkelsågsbladet (skaderisk). I vinkelanslagets aktuella monteringstillstånd kan du såga arbetsstycken som är minst 15 mm och högst 60 mm höga. Om arbetsstycket är djupare än 15 mm måste vinkelanslagsstyrningen byggas om (bild 16.4 till 16.7). Med vinkelanslaget kan du såga arbetsstycken i en vinkel av 0°-65°. Lossa på greppskruven för att ställa in önskad vinkel och skruva sedan åt den igen (bild 16.8). Såga sedan enligt bilderna 16.1 till 16.3. Såga med parallellanslag Montera först parallellanslaget löst som på bilden. Skjut in parallellanslaget med öppnade excenterspakar på bordet i styrskenan. Rikta in parallellanslaget parallellt med hjälp av skalan som finns markerad på styrningsprofilen. Tryck ned de båda excenterspakarna och dra åt fästskruvarna. Kontrollera att parallellanslaget har riktats in parallellt med cirkelsågsbladet (bild 17.1). Därefter måste styrningen från vinkelanslaget monteras på parallellanslaget för att undvika att arbetsstycket kastas under sågningen. Använd vinkelanslagets fästdelar på bilden. Montera båda skruvarna med båda underläggsskivorna och fyrkantsmuttrarna löst på parallellanslaget (bild 17.2). Skjut därefter in styrningen som det visas på bilden i de båda fyrkantmuttrarna på parallellanslaget. Änden på styrningen får inte skjutas in längre än till änden på cirkelsågsbladet (bild 17.3). Dra åt båda skruvarna. Lossa båda excenterspakarna, ställ in önskad snittbredd. Kontrollera alltid att parallellanslaget har riktats in parallellt med cirkelsågsbladet. Tryck därefter ned båda excenterspakarna. Slå på handcirkelsågen via säkerhetsbrytaren. Skjut arbetsstycket i pilriktningen mot cirkelsågsbladet (bild 17.4), till dess att arbetstycket har sågats itu helt. Stäng sedan av handcirkelsågen via säkerhetsbrytaren. Vid smala arbetsstycken ska den medföljande skjutstocken användas (bild 17.5). Vid behov kan parallellanslaget även monteras till vänster om cirkelsågsbladet. I detta fall måste styrningen flyttas en hålrad (bild 17.6) Nödvändiga monteringssteg hittar du i bild 17.1 till 17.3. Vertikala geringssnitt Vid vertikala geringssnitt måste handcirkelsågens position justeras. Ta först bort spaltinlägget (bild 18.1). Lyft sedan maskinplattan i greppöppningen (bild 18.2). Ta bort maskinplattan (bild 18.3). Dra tillbaka den rörliga skyddskåpan på handcirkelsågen och sätt tillbaka spaltinlägget till anslaget (bild 18.4). Lägg den monterade maskinplattan på bordet som bilden visar (bild 18.5). Lossa de fyra spännjärnen och de fyra sidoanslagen. Ställ in önskad geringsvinkel på handcirkelsågen. Flytta plattan parallellt med de två kvarvarande stoppanslagen i pilriktningen (bild 18.6). Kontrollera alltid att sågbladet löper obehindrat i spaltinlägget. Fäst de fyra spännjärnen och de fyra sidoanslagen bild (18.7). Sätt maskinplattan tillsammans med handcirkelsågen på bordet och ta bort spaltinlägget. Placera maskinplattan på de främre klämhållarna. Montera den sedan på bordsplattan med en hand i greppöppningen. Snäpp in maskinplattan och sätt tillbaka spaltinlägget igen (bild 14.6 till 14.9). Nu kan bordet användas för vertikala geringssnitt (bild 18.8). Vid behov kan skyddshuven med justerskruven justeras i sidled, så att sågbladet kan löpa obehindrat och med tillräckligt avstånd under skyddshuven (bild 18.9).

Handcirkelsågens första montering (bilderna 14.1 till 14.8) har genomförts för arbeten med styrskenan. Placera nu maskinplattan med monterad handcirkelsåg på bordet och byt ut spaltinlägget för stationär sågning mot spaltinlägget för sågning med styrskenan (bild 19.1). Lägg arbetsstycket på arbetsplattan. Använd om möjligt alltid vinkelanslaget för styrskenan (se avsnitt Vinkelsnitt). Montera därefter styrskenan med de båda fästena och de båda tvingarna (bild 19.2). Fixera alltid de båda tvingarna så att arbetsstycket inte kan förskjutas under sågningen. Placera maskinplattan med monterad handcirkelsåg på styrskenans styrning. Ställ in handcirkelsågens skärdjup så att cirkelsågbladet sticker ut maximalt 4 mm ur arbetsstycket på undersidan. OBSERVERA: Vid sågning av smala arbetsstycken måste styrskenan stöttas med lika höga arbetsstycken över hela bordsbredden, så att styrskenan med maskinplattan inta kan falla ner. OBSERVERA: Handcirkelsågens elkontakt måste anslutas till ett nätuttag. Säkerhetsbrytaren och inkopplingsklämman får inte användas för sågningen med styrskenan. Slå på handcirkelsågen och för den alltid parallellt med styrskenan (bild 19.3). Slå ifrån handcirkelsågen efter skärningen. Vinkelsnitt: Stick in vinkelanslagets plastfäste i ett hål i arbetsplattan. Ta alltid det närmast möjliga hålet till styrskenans snittkant. Skjut den löst monterade anslagsstyrningen i arbetsplattans spår fram till vinkelanslaget. Kläm nu in anslagsstyrningens spår i vinkelanslagets profil. Rikta in arbetsstycket med vinkelanslaget mot styrskenan. Dra sedan åt anslagsstyrningens handtagsskruv (bild 19.4). Seriesnitt: Montera en extra anslagslöpare vid seriesnitt. För in anslagslöparen i vinkelanslagets spår och vrid metallanslaget ända ner till arbetsplattan. Placera arbetsstycket mot vinkelanslaget med önskad längd. Skjut sedan fram anslagslöparen mot arbetsstyckets ände och dra åt handtagsskruven (bild 19.5).

Sätt i spaltinlägget för sticksågar i maskinplattan (bild 20.1). Placera sticksågen på maskinplattan så att sågbladet löper i mitten av sågöppningen. Montera sedan sticksågen så som bilden visar (bild 20.2 och bild 20.3). Sätt den monterade sticksågen tillsammans med maskinplattan i bordet och snäpp in den i de fyra hållarna. Montera inkopplingsklämman på sticksågens brytare och stick in stickproppen i säkerhetsbrytaren. Bordet är nu redo att användas med sticksågen (bild 20.4). MONTERING AV EN KAP- OCH GERINGSSÅG Med de i leveransomfånget inkluderade fästskruvarna har du möjligheten att montera en kap- och geringssåg på bordet. Sätt kap- och geringssågen i mitten på bordet med monteringsborrhålen över bordsplattans två långhål. Fäst nu kap- och geringssågen. Stoppa härtill in skruvarna och de små underlagsskivorna uppifrån genom monteringsborrhålen och bordsplattan. Skruva fast med de stora underlagsskivorna och muttrarna underifrån (bild 21). OBSERVERA: Kap- och geringssågen måste fästas på bordet med minst två fästskruvar, fyra skivor och två muttrar. Om kap- och geringssågens monteringsborrhål inte överensstämmer med bordsplattans långhål, får kap- och geringssågen inte användas.

STÄLLA IN MASKINPLATTAN

Höjden av maskinplattan i arbetsplattan har ställts in av tillverkaren så att arbetsstycket glider över arbets- och maskinplattan. Vid behov kan maskinplattans höjd justeras. Lossa på de fem stoppmuttrarna för att justera höjden. Med hjälp av de fem justeringsskruvarna ställer du in höjden på maskinplattan så att den är i jämnhöjd med arbetsplattan och skruvar åt stoppmuttrarna igen (bild 22). Kontrollera alltid innan du börjar arbeta att de fem stoppmuttrarna är ordentligt åtdragna. SPECIALTILLBEHÖR FÖR MASTER cut 2500 TVÅ EXTRA MONTERBARA KLYVKILAR, ART.NR 6916000 OCH 6917000 KAN ANVÄNDAS MED HANDCIRKELSÅGAR UTAN KLYVKILAR OBSERVERA: Specialtillbehören som beskrivs här får uteslutande användas med MASTER cut 2500. ANVISNING: Specialtillbehörens funktion och användning beskrivs nedan och illustreras från sida 21. Föreskriven användning Med de två klyvkilarna kan handcirkelsågar utan klyvkilar användas. Klyvkil 6916000 kan användas tillsammans med handcirkelsågar med handcirkelsågsblad med en diameter på max. 160 mm och en snittbredd på min. 2,4 mm och max. 2,8 mm. Klyvkil 6917000 kan användas tillsammans med handcirkelsågar med handcirkelsågsblad med en diameter på max. 200 mm, en snittbredd på min. 2,4 mm och max. 2,8 mm samt ett snittdjup på max. 66 mm. OBSERVERA: Innan du börjar använda specialtillbehören bör du läsa de allmänna säkerhetsanvisningarna, säkerhetsanvisningarna för handcirkelsågar och den ursprungliga bruksanvisningen för handcirkelsågen utan klyvkil! BDAL 6902_116306902 26.04.17 11:51 Seite 131132

I artikeln klyvkil 6916000 ingår följande komponenter: 1 klyvkil (för cirkelsågsblad med en diameter på max. 160 mm), 1 klyvkilsfäste (lång), 1 ställbar tolk (bild A). I artikeln klyvkil 6917000 ingår följande komponenter: 1 klyvkil (för cirkelsågsblad med en diameter på max. 200 mm), 1 klyvkilsfäste (kort), 1 ställbar tolk (bild A). OBSERVERA: Nedan beskrivs montering och funktion av klyvkil med artikelnummer 6916000 för handcirkelsågar med cirkelsågsblad med en diameter på max. 160 mm. För klyvkil med artikelnummer 6917000 för handcirkelsågar med cirkelsågsblad med en diameter på max. 200 mm gäller samma monteringsanvisningar och funktion. Med denna klyvkil är det dock möjligt att arbeta med arbetsstycken med en maximal höjd på 50 mm.

MONTERING AV HANDCIRKELSÅG UTAN KLYVKIL

OBSERVERA: Första gången handcirkelsågen monteras och sågbladet riktas in parallellt måste handcirkelsågen tillsammans med maskinplattan riktas in och monteras på styrskenan. ANVISNING: Läs och följ arbetasanvisningarna i denna bruksanvisning för montering av styrskenan, borttagning och ditsättning av maskinplattan. Montering och riktningsjustering av handcirkelsågen Lossa snittdjupsspärren på handcirkelsågen och dra tillbaka den rörliga skyddskåpan. Placera handcirkelsågen på maskinplattan. Ställ in snittdjup med tillräckligt utrymme för sågbladet i spåret i arbetsskivan och dra åt snittdjupsspärren. Rikta in handcirkelsågsbladet parallellt mot styrskenans svarta gummiläpp (bild C.1). Montera de sex sidoanslagen så att alla sidoslagen ligger slätt mot maskinens bottenplatta. De båda bakre anslagen i längsriktning fungerar som stoppanslag för handcirkelsågen i sågriktning för att garantera säker fixering av handcirkelsågen (bild C.2). Montera sedan de fyra spännjärnen (bild C.3). Ta den monterade handcirkelsågen med maskinplatta och placera den på bordet som på bilden (bild C.4). Kontrollera avståndet mellan de främre tänderna på cirkelsågsbladet och den främre kanten av spaltinlägget vid maximalt snittdjup (bild C.5). OBSERVERA: Avståndet måste vara mindre än 20 mm. Eventuellt måste handcirkelsågens position justeras i längsriktning och de båda stoppanslagen ställas in på nytt. ANVISNING: Om det är mer än 128 mm från mitten av sågbladet till handcirkelsågplattans ytterkant måste de båda långa sidoanslagen användas vid montering. Läs och följ arbetasanvisningarna i denna bruksanvisning för montering av den breda plattan för handcirkelsågar.

MONTERING AV KLYVKIL

Lägg den monterade handcirkelsågen på bordet som bilden visar (bild D.1). Anslut fästbulten med fästskruven löst. Skjut in denna anslutning i maskinplattan, så som på bilden, tills fästspåret för klyvkilen är synligt (bild D.2). Stick in klyvkilen ca 2 cm ovanifrån i fästbultens spår (bild D.3). Se till att klyvkilen förs in till maskinplattans anslag (= vertikal position). Dra åt fästskruven (bild D.4).

RIKTA IN HANDCIRKELSÅG

Sätt den monterade handcirkelsågen på bordet som bilden visar. OBSERVERA: Kontrollera att cirkelsågsbladet ligger centrerat mot klyvkilen och parallellt med sågspringan. Den främre sidan av handcirkelsågen måste riktas efter 0-markeringen på handcirkelsågens platta och de båda hjälplinjerna på maskinplattan. Den bakre delen av handcirkelsågen måste riktas in centrerat mot cirkelsågsbladet och klyvkilen (bild D.5). OBSERVERA: Om cirkelsågsbladet inte är centrerat mot klyvkilen måste handcirkelsågens position justeras åt sidan. OBSERVERA: För att kunna sätta in maskinplattan i bordet måste klyvkilen tillsammans med fästbulten och fästskruven demonteras igen. Lossa fästskruven, ta bort klyvkilen genom att dra den uppåt. Ta sedan bort fästbulten tillsammans med fästskruven (bild D.6). Ställ in säkerhetsavståndet mellan klyvkil och cirkelsågsblad med hjälp av den ställbara tolken. Sätt maskinplattan tillsammans med handcirkelsågen på bordet som på bilden och ta bort spaltinlägget (bild E.1). Placera maskinplattan på de främre klämhållarna. Montera den sedan på bordsplattan med en hand i greppöppningen (bild E.2). Snäpp in maskinplattan (bild E.3). Sätt sedan tillbaka spaltinlägget (bild E.4). Anslut fästbulten med fästskruven löst. Skjut in denna anslutning i maskinplattan, så som på bilden, tills fästspåret för klyvkilen är synligt (bild E.5). Stick in klyvkilen ca 2 cm ovanifrån i fästbultens spår (bild E.6). Se till att klyvkilen förs in till maskinplattans anslag (= vertikal position). Dra åt fästskruven (bild E.7). Montera de enskilda delarna på klyvkilen enligt bilden (bild E.8). Dra åt skruven och den lettrade muttern som är anslutna till klyvkilen, och låt skruven och den lettrade muttern som sitter längst fram i kåpan vara lösa (bild E.9). Lossa fästbultens fästskruv (bild E.10). Skjut ner klyvkilen vertikalt mot cirkelsågsbladet (bild E.11). Skjut klyvkilen så långt ner att minst en cirkelsågsbladstand stöter mot den ställbara tolkens kåpa. Dra åt den främre lettrade muttern (bild E.12). Efter att insexskruven dragits åt är säkerhetsavståndet mellan cirkelsågsblad och klyvkil max. 5 mm (bild E.13). Skruva sedan loss den ställbara tolken från klyvkilen (bild E.14). BDAL 6902_116306902 26.04.17 11:51 Seite 132S

OBSERVERA: Kontrollera en gång till att cirkelsågsbladet är centrerat mot klyvkilen (bild E.14) och att säkerhetsavståndet är max. 5 mm mellan cirkelsågsbladet och klyvkilen (bild E.12), annars måste handcirkelsågens position justeras. OBSERVERA: Kontrollera alltid innan du börjar arbeta att klyvkilen och fästdelarna är ordentligt åtdragna! Bordet kan nu användas för stationär sågning. Läs arbetsanvisningarna för stationär sågning med handcirkelsåg. Justering av snittdjup Om du vill justera snittdjupet för handcirkelsågen måste höjden på klyvkilen också justeras för att säkerhetsavståndet på max. 5 mm till cirkelsågsbladet ska bibehållas. Lossa först klyvkilen med insexnyckeln. Ställ in önskat snittdjup på handcirkelsågen. Dra åt snittdjupsspärren. Montera och positionera den ställbara tolken tillsammans med klyvkilen enligt bild E.5 till E.14. Vertikala geringssnitt Vid vertikala geringssnitt måste handcirkelsågens position justeras åt sidan. Ställ in önskad geringsvinkel på handcirkelsågen. Dra tillbaka den rörliga skyddskåpan på handcirkelsågen och placera maskinen i mitten av sågspringan på maskinplattan. Lossa snittdjupsspärren på handcirkelsågen och låt snittdjupet bli maximalt. Dra åt snittdjupsspärren (bild F.1). OBSERVERA: Justera så att cirkelsågsbladet ligger parallellt i sågspringan. Kontrollera avståndet mellan de främre tänderna på cirkelsågsbladet och den främre kanten av sågspringan. Avståndet måste vara mindre än 20 mm (bild F.2). Montera de sex sidoanslagen så att alla sidoslagen ligger slätt mot maskinens bottenplatta. De båda bakre anslagen i längsriktning fungerar som stoppanslag för handcirkelsågen i sågriktning för att garantera säker fixering av handcirkelsågen. Montera sedan de fyra spännjärnen (bild F.3). ANVISNING: Om det är mer än 128 mm från mitten av sågbladet till handcirkelsågplattans ytterkant måste de båda långa sidoanslagen användas vid montering. Läs och följ arbetasanvisningarna i denna bruksanvisning för montering av den breda plattan för handcirkelsågar.

MONTERING AV KLYVKIL

Lägg den monterade handcirkelsågen på bordet som bilden visar (bild F.4). Anslut fästbulten med fästskruven löst. Skjut in denna anslutning i maskinplattan, så som på bilden, tills fästspåret för klyvkilen är synligt (bild F.5). Stick in klyvkilen ca 2 cm ovanifrån i fästbultens spår (bild F.6). Vrid klyvkilen tills den befinner sig exakt centrerad mot cirkelsågsbladet. Dra åt fästskruven (bild F.7). OBSERVERA: Om cirkelsågsbladet inte är centrerat mot klyvkilen måste handcirkelsågens position justeras åt sidan. OBSERVERA: För att kunna sätta in maskinplattan i bordet måste klyvkilen tillsammans med fästbulten och fästskruven demonteras igen. Lossa fästskruven, ta bort klyvkilen genom att dra den uppåt. Ta sedan bort fästbulten tillsammans med fästskruven (bild F.8). Ställ in säkerhetsavståndet mellan klyvkil och cirkelsågsblad med hjälp av den ställbara tolken. Sätt maskinplattan tillsammans med handcirkelsågen på bordet som på bilden och ta bort spaltinlägget (bild F.9). Placera maskinplattan på de främre klämhållarna. Montera den sedan på bordsplattan med en hand i greppöppningen (bild F.10). Snäpp in maskinplattan (bild F.11). Sätt sedan tillbaka spaltinlägget (bild F.12). Anslut fästbulten med fästskruven löst. Skjut in denna anslutning i maskinplattan, så som på bilden, tills fästspåret för klyvkilen är synligt. Stick in klyvkilen ca 2 cm ovanifrån i fästbultens spår. Vrid klyvkilen tills den befinner sig exakt centrerad mot cirkelsågsbladet. Dra åt fästskruven (bild F.13). Montera de enskilda delarna på klyvkilen enligt bilden (bild F.14). Dra åt skruven och den lettrade muttern som är anslutna till klyvkilen, och låt skruven och den lettrade muttern som sitter längst fram i kåpan vara lösa (bild F.15). Lossa fästbultens fästskruv (bild F.16). Skjut ner klyvkilen vertikalt mot cirkelsågsbladet (bild F.17). Skjut klyvkilen så långt ner att minst en cirkelsågsbladstand stöter mot den ställbara tolkens kåpa. Dra åt den främre lettrade muttern (bild F.18). Efter att insexskruven dragits åt är säkerhetsavståndet mellan cirkelsågsblad och klyvkil max. 5 mm (bild F.19). Skruva sedan loss den ställbara tolken från klyvkilen. OBSERVERA: Kontrollera en gång till att cirkelsågsbladet är centrerat mot klyvkilen och att säkerhetsavståndet är max. 5 mm mellan cirkelsågsbladet och klyvkilen, annars måste handcirkelsågen position justeras (bild F.20). OBSERVERA: Kontrollera alltid innan du börjar arbeta att klyvkilen och fästdelarna är ordentligt åtdragna! Bordet kan nu användas för stationär sågning. Läs arbetsanvisningarna för stationär sågning med handcirkelsåg. BDAL 6902_116306902 26.04.17 11:51 Seite 133Garanti Till hobbysnickaren! Vi gratulerar till Er nya kvalitetsprodukt från wolfcraft

som vi hoppas att Ni komer att ha stor nytta av i hobbyarbetet. wolfcraft

-produkter håller en hög teknisk standard och genomgår intensiva utvecklings- och testkontroller innan de ut i handeln. Regelbundna kontroller och tester garanterar hög kvalitet på standard vid seritillverkning. En solid teknisk utveckling och tillförlitliga kvalitetskontroller är garantin föt att Ni valt rätt. På denna inköpta produkt från wolfcraft

lämnar vi en garanti på 10 år från köpdatum, då den uteslutande används i hobbysammanhang. Garantin omfattar endast skador på den inköpta varan samt enbart sådana skador som kan härledas till material- och tillverkningsfel. Denna garanti omfattar ej sådana fel och skador som har förorsakats av oändamålsenlig användning eller eftersatt underhåll. Garantin gäller inte heller i samband med vanligt slitage som uppstår vid maskinens användning samt vid fel och skador som kunden kände till då avtalet ingicks. Garantikrav kan endast göras gällande vid framläggning av fakturan/kvittot. Den av wolfcraft

lämnade garantin begränsar inte konsumentens rättigheter enligt lag (efter fullgörande, hävning eller värdeminskning, skadestånd eller återbetalning). Konformitätserklärung nach der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A wolfcraft GmbH i D-56746 Kempenich, Wolff Str. 1, förklarar härmed att denna produkt (MASTER cut 2500) motsvarar maskindirektivet 2006/42/EG. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 I överensstämmelse med följande standarder: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, 02.03.2017 Thomas Wolff Behörig person för undertecknande av konformitetsförklaring och för sammanställning av tekniska underlag. (företagsledning; wolfcraft GmbH)
