BRUKSANVISNING 6906506 WOLFCRAFT

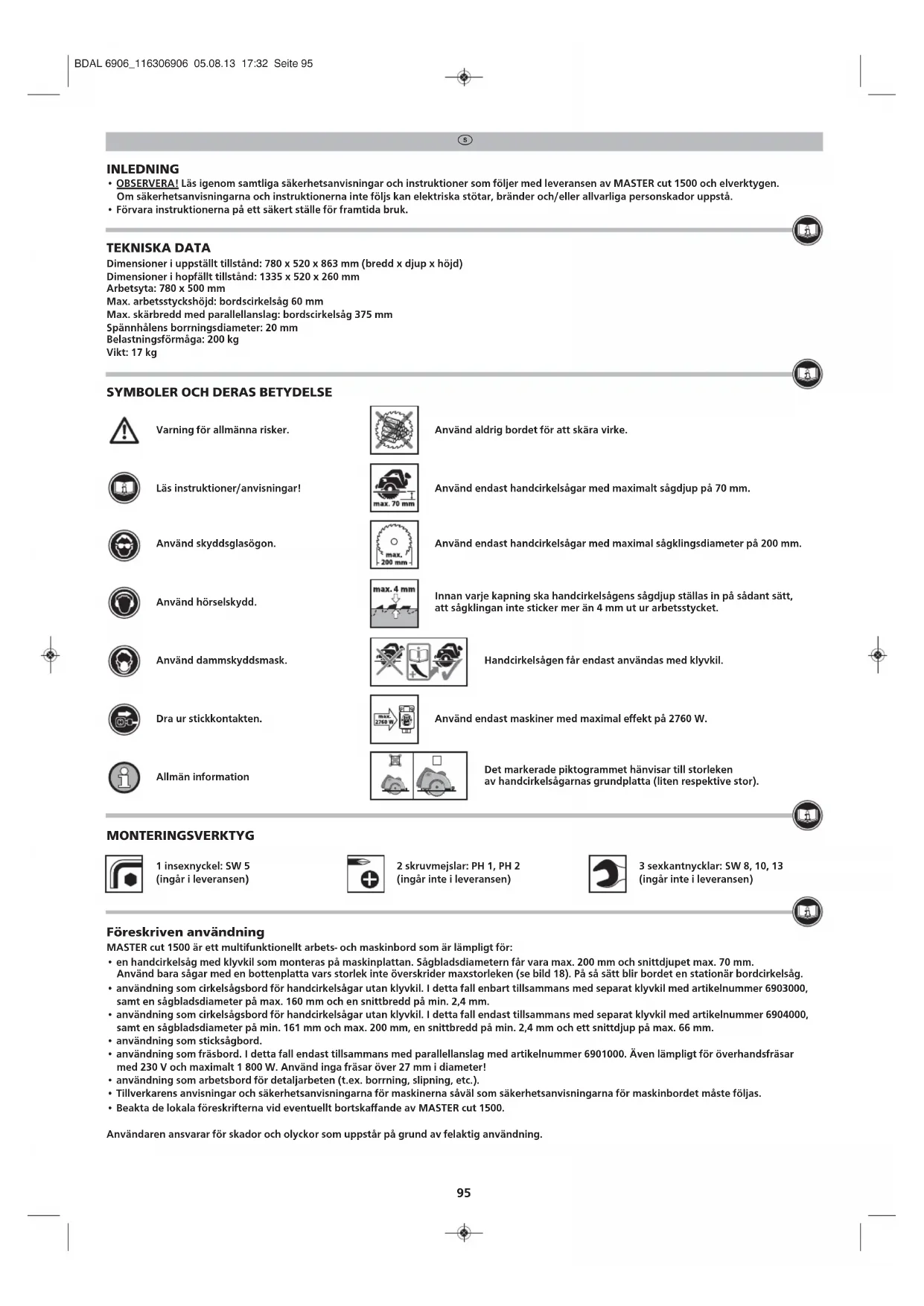

• OBSERVERA! Läs igenom samtliga säkerhetsanvisningar och instruktioner som följer med leveransen av MASTER cut 1500 och elverktygen. Om säkerhetsanvisningarna och instruktionerna inte följs kan elektriska stötar, bränder och/eller allvarliga personskador uppstå.

• Förvara instruktionerna på ett säkert ställe för framtida bruk. TEKNISKA DATA Dimensioner i uppställt tillstånd: 780 x 520 x 863 mm (bredd x djup x höjd) Dimensioner i hopfällt tillstånd: 1335 x 520 x 260 mm Arbetsyta: 780 x 500 mm Max. arbetsstyckshöjd: bordscirkelsåg 60 mm Max. skärbredd med parallellanslag: bordscirkelsåg 375 mm Spännhålens borrningsdiameter: 20 mm Belastningsförmåga: 200 kg Vikt: 17 kg

Använd aldrig bordet för att skära virke. Använd endast handcirkelsågar med maximalt sågdjup på 70 mm. Använd endast handcirkelsågar med maximal sågklingsdiameter på 200 mm. Innan varje kapning ska handcirkelsågens sågdjup ställas in på sådant sätt, att sågklingan inte sticker mer än 4 mm ut ur arbetsstycket. Det markerade piktogrammet hänvisar till storleken av handcirkelsågarnas grundplatta (liten respektive stor). Handcirkelsågen får endast användas med klyvkil. Varning för allmänna risker. Läs instruktioner/anvisningar! Använd skyddsglasögon. Använd hörselskydd. Dra ur stickkontakten. Allmän information Använd dammskyddsmask. MONTERINGSVERKTYG 1 insexnyckel: SW 5 (ingår i leveransen) 2 skruvmejslar: PH 1, PH 2 (ingår inte i leveransen) 3 sexkantnycklar: SW 8, 10, 13 (ingår inte i leveransen) Föreskriven användning MASTER cut 1500 är ett multifunktionellt arbets- och maskinbord som är lämpligt för:

• en handcirkelsåg med klyvkil som monteras på maskinplattan. Sågbladsdiametern får vara max. 200 mm och snittdjupet max. 70 mm. Använd bara sågar med en bottenplatta vars storlek inte överskrider maxstorleken (se bild 18). På så sätt blir bordet en stationär bordcirkelsåg.

• användning som cirkelsågsbord för handcirkelsågar utan klyvkil. I detta fall enbart tillsammans med separat klyvkil med artikelnummer 6903000, samt en sågbladsdiameter på max. 160 mm och en snittbredd på min. 2,4 mm.

• användning som cirkelsågsbord för handcirkelsågar utan klyvkil. I detta fall endast tillsammans med separat klyvkil med artikelnummer 6904000, samt en sågbladsdiameter på min. 161 mm och max. 200 mm, en snittbredd på min. 2,4 mm och ett snittdjup på max. 66 mm.

• användning som sticksågbord.

• användning som fräsbord. I detta fall endast tillsammans med parallellanslag med artikelnummer 6901000. Även lämpligt för överhandsfräsar med 230 V och maximalt 1 800 W. Använd inga fräsar över 27 mm i diameter!

• användning som arbetsbord för detaljarbeten (t.ex. borrning, slipning, etc.).

• Tillverkarens anvisningar och säkerhetsanvisningarna för maskinerna såväl som säkerhetsanvisningarna för maskinbordet måste följas.

• Beakta de lokala föreskrifterna vid eventuellt bortskaffande av MASTER cut 1500. Användaren ansvarar för skador och olyckor som uppstår på grund av felaktig användning. Använd endast maskiner med maximal effekt på 2760 W. BDAL 6906_116306906 05.08.13 17:32 Seite 9596

• Se till att arbetsområdet alltid är rent och väl upplysta. Ostädade och obelysta arbetsområden kan förorsaka olyckor.

• Använd aldrig elverktyget i explosionsfarliga områden, där det förvaras lättantändliga vätskor, gaser eller pulverformigt material. Elverktyg alstrar gnistor som kan antända damm eller ångor.

• Håll barn och andra personer på avstånd under användning av elverktyget. Vid bristande uppmärksamhet finns risk för att tappa kontrollen över verktyget.

• Elverktygets stickkontakt måste passa till vägguttaget. Stickkontakten får aldrig ändras på något sätt. Skyddsjordade elverktyg får aldrig användas tillsammans med adaptrar. Stickkontakter i originalskick och därtill passande vägguttag minskar risken för elektrisk stöt.

• Låt aldrig elverktyget komma i kontakt med regn och fukt. Intrång av vatten i elverktyget höjer risken för elektrisk stöt.

• Används elverktyget utomhus, ska endast en förlängningskabel för utomhusbruk användas. Användning av lämplig förlängningskabel minskar risken för elektrisk stöt.

• Kan arbetet med elverktyget i fuktig arbetsmiljö inte undvikas, ska jordfelsbrytare användas. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

• Var uppmärksam samt arbeta medvetet, förnuftigt och koncentrerat med ett elverktyg. Arbeta inte med elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En sekund av ouppmärksamhet kan förorsaka allvarliga personskador.

• Använd lämplig, personlig skyddsutrustning: Hörselskydd, skyddsglasögon, dammskyddsmask vid arbeten med dammutveckling, skyddshandskar vid bearbetning av grovt material och vid verktygsbyte.

• Avlägsna alla justeringsnycklar eller skruvnyckeln innan elverktyget startas. Verktyg eller nycklar som lämnas kvar på maskinens roterande delar kan medföra personskador.

• Använd ändamålsenlig klädsel. Bär ej löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i roterande maskindelar.

• Använd alltid skyddshuva med spånsug.

• Använd ej elverktyg med defekt brytare. Ett elverktyg som inte längre kan startas eller stängas av utgör fara och måste repareras.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Personer som inte är vana eller inte har läst dessa instruktioner får ej använda denna maskin. Elverktyg är farliga om de används av ovana personer.

• Kontrollera innan du börjar arbeta, att maskinerna och verktygen är fullt funktionsdugliga. Arbeta aldrig med skadade eller slöa verktyg.

• Reparationer får endast utföras av kvalificerad fackpersonal och med original reservdelar. Därmed säkerställs att elverktygets säkerhet bevaras.

• Dra ur stickkontakten ur uttaget och/eller ta batterierna ur elverktyget innan du ställer in maskinerna eller byter ut tillbehörsdelar. Risk för olyckor genom att elverktyg oavsiktligt startar.

• Ställ först upp maskinbordet innan du bygger in elverktyget. En korrekt uppställning av bordet är viktigt, för att förhindra att det faller ihop.

• Fixera elverktyget säkert på maskinplattan innan du använder det. Sitter elverktyget inte stadigt på maskinplattan utan börjar glida iväg, kan du förlora kontrollen över det.

• Placera maskinbordet på ett stabilt, plant, horisontalt underlag. Om maskinbordet inte står stabilt eller om det står vingligt, kan elverktyget eller arbetsstycket inte föras jämnt och säkert.

• Se till att maskinbordet inte överbelastas och använd det aldrig som stege eller stativ. Om maskinbordet överbelastas eller om du ställer dig på det, kan bordets tyngdpunkt förskjutas uppåt vilket leder till att bordet välter.

• Bearbeta inget annat material än trä eller lätt spånbart plastmaterial. Undantag: Med sticksåg och ett lämpligt sågblad får även lätt spånbar metall (t.ex. aluminium) bearbetas.

• Avlägsna aldrig lösa splitter, spån eller liknande arbetsmaterial nära det löpande sågbladet för hand!

• De maskiner som ska användas måste uppfylla kraven enligt DIN EN 60745-1. Maskiner från tillverkningsår 1995 måste vara CE-märkta.

• Såga aldrig “på fri hand“, dvs. håll inte arbetsstycket bara med handen utan använd parallellanslaget eller vinkelanslaget.

• Efter drivningens frånkoppling får sågbladen inte bromsas genom att trycka dem mot sidan!

• Använd verktygen uteslutande för de ändamål de är avsedda för.

• Använd bara fullgoda sågblad; grundstommen får inte vara tjockare och skränkningen inte smalare än tjockleken på spaltkilen.

• Kontrollera regelbundet att samtliga skruvar är ordentligt åtdragna!

• Använd aldrig arbetsbordet på ett felaktigt sätt eller för andra ändamål än det är avsett för!

• Avlägsna alla föremål från arbetsbordet som inte behövs.

• Använd aldrig bordet för att skära virke.

• Använd aldrig maskinbordet för att såga rundvirke.

• Elverktygen får bara slås på och stängas av via säkerhetsbrytaren.

• Använd alltid bara den bifogade inkopplingsklämman för att fixera maskinbrytaren i “ON“-läge.

• Använd alltid en skjutstock vid bearbetning av smala arbetsstycken.

• Häng skjutstocken på avsedd hållare när den inte används (bild 8).

• Kontrollera att de båda rörliga stöden som låser bordsbenen sitter fast med säkerhetsbultarna i hålen i sidodelen och att vridskruvarna är ordentligt åtdragna.

• Kontrollera föra användning att handcirkelsågen, överhandsågen eller sticksågen är ordentligt fastsatt på maskinplattan och att maskinplattan hakar i utskärningarna i maskinbordet med ett knäpp samt att insexnyckeln sitter i för extra säkerhet.

• Använd inte sågbordet utomhus när det regnar.

• Beakta arbetsstyckenas maximala mått (se Tekniska data).

SÄKERHETSANVISNINGAR FÖR CIRKELSÅGAR

• Iaktta alltid, förutom dessa maskinspecifika säkerhetsanvisningar, även säkerhetsanvisningarna för den handcirkelsåg som används.

• Använd bara handcirkelsågar med spaltkil, sågblad med max. 200 mm i diameter och upp till max. 70 mm skärdjup.

• Använd bara sågar inom de angivna, maximala måtten för basplattan (se bild 18).

• Använd bara bordscirkelsågen med korrekt monterad skyddshuv.

• OBSERVERA: Kontrollera att cirkelsågbladet är monterat parallellt med sågspringan, annars måste handcirkelsågens position justeras.

• Stötta långa arbetsstycken på uttagssidan så att de ligger horisontalt mot underlaget; t.ex. med en rullbock från wolfcraft (art.-nr. 6119973).

• Undvik att överbelasta handcirkelsågen.

• Använd inga slipskivor.

• Använd bara rekommenderade sågblad och välj dem med hänsyn till materialet som skall sågas.

• FARA: Händerna får inte komma in i området för sågningen och inte för nära sågbladet.

• Stick aldrig in händerna under arbetsstycket. Under arbetsstycket kan skyddshuven inte skydda dig mot sågbladet.

• Anpassa skärdjupet till arbetsstyckets tjocklek. Mindre än en hel tandhöjd bör synas under arbetsstycket. BDAL 6906_116306906 05.08.13 17:32 Seite 9697

• Under sågningen bör du alltid vara förberedd på att sågbladet kan fastna i arbetsstycket och slunga det mot operatören.

• Bakslag är ett resultat av felaktig och/eller olämplig användning av sågen. Detta kan undvikas genom att lämpliga försiktighetsåtgärder vidtas enligt beskrivningen nedan.

• Håll i sågen med båda händerna och håll armarna i en position där du kan fånga upp bakslagskrafterna. Stå alltid vid sidan om sågbladet. Kroppen får aldrig befinna sig i rak linje med sågbladet. Vid ett bakslag kan cirkelsågen hoppa bakåt, men med hjälp av lämpliga säkerhetsåtgärder kan operatören kontrollera bakslagskrafterna.

• När sågbladet blockerar eller när du avbryter arbetet, stäng av sågen och håll den kvar i arbetsstycket tills sågbladet står stilla. Försök aldrig att ta ut sågen ur arbetsstycket eller att dra den bakåt så länge sågbladet rör sig – ett bakslag skulle kunna bli följden. Ta reda på orsaken till att sågbladet blockerar och åtgärda.

• Om du vill starta en såg igen som sitter kvar i arbetsstycket, skall du centrera sågbladet i sågspalten och kontrollera att sågtänderna inte fastnar i arbetsstycket. När sågbladet blockerar kan det hoppa ut ur arbetsstycket eller orsaka ett bakslag när sågen startas igen.

• Stötta stora plattor för att minimera risken för bakslag pga. ett blockerande sågblad. Stora plattor kan hänga ner pga. sin egen vikt. Plattor måste stöttas på båda sidorna, både nära sågspalten och i kanten.

• Använd aldrig slöa eller skadade sågblad. Sågblad med slöa eller felaktigt inställda tänder orsakar förhöjd friktion pga. att sågspalten är för trång, blockering av sågbladet och bakslag.

• Dra åt skärdjups- och skärvinkelinställningarna innan du börjar med sågningen. Om inställningarna ändras under sågningen kan sågbladet blockeras och ett bakslag uppträda.

• Var speciellt försiktig vid “doppsågning“ i väggar eller andra oöverskådliga områden. Sågbladet kan blockera vid sågning i dolda objekt och orsaka bakslag.

• För spår- och geringssågning skall alltid skjutslid användas, eftersom sågklingan inte är synlig.

SÄKERHETSANVISNINGAR FÖR STICKSÅGAR

• Iaktta förutom dessa maskinspecifika säkerhetsanvisningar, alltid även säkerhetsanvisningarna för sticksågen som används.

• Arbeta aldrig med en sticksåg som är skadad.

• Iaktta förutom dessa maskinspecifika säkerhetsanvisningar, alltid även säkerhetsanvisningarna för överfräsen som används.

• Var alltid förberedd på att arbetsstycket under fräsningen oväntat och plötsligtb kan bli okontrollerbart och slås tillbaka.

• Använd aldrig maskinbordet till bågfräsning!

• Genomför därför alltid fräsningen enbart med det parallella fräsanslaget som kan erhållas som tillbehör (art.-nr. 6901000), för att förhindra bakslag eller att fräsen kommer i kontakt med handen.

• Följ originalinstruktionerna till det parallella fräsanslaget (art.-nr. 6901000) så att monteringen blir korrekt.

• Använd aldrig överfräsar med mer än 1800 W och mer än 230 V.

• Använd aldrig fräsar med mer än 27 mm i diameter!

• Observera att matningen endast får ske mot fräsens rotationsriktning.

• Välj iläggsringarna som följer med leveransen i förhållande till fräsverktygets storlek. Välj den minsta möjliga iläggsringen för ett säkert arbete.

• Använd bara vassa, välskötta fräsverktyg som ställts in enligt verktygstillverkarens uppgifter.

• Iaktta min. / max. varvtalet och rotationsriktningen för de maskiner och verktyg som används. Dessa uppgifter finns angivna på produkten, på förpackningen eller i instruktionerna.

• Felaktig användning av fräsverktyg, arbetsstycken och anordningar till arbetsstycksstyrningen kan leda till farliga situationer.

• Håll händerna borta från fräsverktyget under fräsningen.

• Använd om möjligt även tryckskorna under fräsningen, utöver det parallella fräsanslaget.

• Stötta långa arbetsstycken på uttagssidan för att förhindra att de okontrollerat faller ner och därigenom orsakar farliga situationer. Stöttan måsta vara stabil och lika hög som maskinbordet, som t.ex. rullbocken (art.-nr. 6119973).

• Bearbeta bara arbetsstycken som är så stora och tunga att de kan hållas och styras av en person.

• Välj varvtalet så att det passar till verktyget och arbetsstycket. Exakta varvtalsuppgifter finns i instruktionerna till överfräsen.

• Iaktta arbetsstyckets maximala mått (se Tekniska data). LEVERANSOMFATTNING Packa upp MASTER cut 1500 ur kartongen och kontrollera att alla delar finns och överensstämmer med delarna på bilderna (bild 1, bild 2).

GRUNDLÄGGANDE MONTERING

Montera bordet: Lägg bordsskivan på en jämn och ren yta. Fäst det främre benparet och den undre stöttan med alla fästdelar enligt bilden. Se till att båda låsspakarna sitter i fästhålen och att de båda vridskruvarna är ordentligt åtdragna (bild 3.1). Montera sedan det bakre benparet och den andra, bakre stöttan. Fäst de båda tvärstöttorna på det främre fastsatta benparet, och sväng sedan det bakre benparet uppåt och fäst dem på tvärstöttornas andra ände (bild 3.2). Sätt de båda fotsocklarna med hjul på det bakre benparet (se bild) och de andra två på det främre benparet (bild 3.3). OBSERVERA: Se till att de fästdelar som har en markering bara är åtdragna så hårt att bordet kan fällas ihop med ett lätt motstånd. Kontrollera alltid att båda säkerhetsfästena har hakat i och att de båda vridskruvarna är ordentligt åtdragna. Nu kan bordet ställas upp. OBSERVERA: Var försiktig så att händerna inte fastnar när bordet fälls upp eller ihop eller när maskinplattan öppnas och stängs. Skruvstäd: Montera skruvstädet på maskinbordet enligt bilden. Skruvstädet kan monteras på höger eller vänster sida (bild 4). BDAL 6906_116306906 05.08.13 17:32 Seite 9798 Säkerhetsbrytare: Montera säkerhetsbrytaren på maskinbordet (bild 5). Skyddskåpa: Montera först skyddskåpans enskilda delar. Skjut sedan in skyddskåpans hållare i aluminiumprofilen och dra åt de båda insexskruvarna med insexnyckeln (bild 6). Inkopplingsklämma: Knyt fast ena änden av snöret i hålet i inkopplingsklämman och den andra änden i skyddskåpans bygel (bild 7). Skjutstock: Häng skjutstocken på hållaren (bild 8). Vinkelanslag: Montera vinkelanslaget enligt bilden (bild 9). Aluminiumanslaget kan behöva justeras med hänsyn till arbetsstyckets höjd. För ett arbetsstycke med en höjd på minst 15 mm på högkant, se bild 9.1, för ett arbetsstycke med en höjd på maximalt 15 mm liggandes, se bild 9.1. Vinkelanslaget för arbetsstycket framåt i styrspåret (bild 9.3). Parallellanslag: Montera anslagshållaren enligt bilden (bild 10.1). Låt de båda skruvarna och fyrkantsmuttrarna sitta löst (bild 10.2). Skjut in aluminiumanslaget enligt bilden och dra åt skruvarna (bild 10.3). Skjut in parallellanslaget i styrskenan och dra åt vridskruvarna (bild 10.4). OBSERVERA: Lås fast maskinplattan: Insexnyckeln används för att låsa fast maskinplattan och måste föras in i bordet före varje arbetstillfälle. Detta visas som position "lock" (lås) på bilden (bild 11). Inläggsringar: De båda inläggsringarna ökar säkerheten vid användning av överhandsfräsen. Välj alltid minsta möjliga inläggsring för den fräs som används (bild 12). Spännklor: Stick ner spännklorna i de förborrade hålen. Dessa fixerar arbetsstycket tillsammans med skruvstädet. FÄLLA IHOP OCH FÄLLA UPP BORDET OBSERVERA: Dra ut alla stickproppar ur säkerhetsbrytaren innan du fäller ihop bordet! Fälla ihop: Lossa så mycket på de båda vridskruvarna att båda låsspakarna kan dras tillbaka och vridas (bild 14.1). Fäll sedan ihop bordet i pilriktningen. Placera en fot framför fotsockeln så att bordet inte rullar iväg (bild 14.2). Hjulen i fotsockeln gör det enkelt att förflytta bordet (bild 14.3). Fälla upp: Håll bordet med båda händerna och placera en fot framför fotsockeln (bild 15.1). Gör en rörelse enligt pilriktningarna på bilden tills bordet är helt uppfället (bild 15.2). Tryck sedan med en hand på framkanten av bordet sa att bordsytan hakar i. För in de båda låsspakarna i hålen och dra åt vridskruvarna (bild 15.3).

FÖRBEREDELSE INFÖR MASKINANVÄNDNING

OBSERVERA: Här beskrivs hur maskinplattan öppnas och stängs, och dessa anvisningar ska följas vid varje maskinbyte! Lossa insexnyckeln som låser fast maskinplattan. Böj upp båda plasthållarna och använd dem för att lyfta upp maskinplattan. För maskinplattan i pilriktningen till vertikal position och skjut den sedan framåt till anslaget. För sedan maskinplattan nedåt till den ligger säkert på bordet (bild 16). OBSERVERA: Se till att fingrarna inte hamnar under maskinplattan (skaderisk). Stänga maskinplattan efter att en maskin monterats: Lyft försiktigt på maskinplattan. Dra den sedan bakåt tills den befinner sig i vertikal position vid det bakre anslaget. Håll maskinplattan i de båda plasthållarna och för den nedåt i pilriktningen till den befinner sig i slutposition och kan hakas i. Tryck ovanifrån så att maskinplattan hakar i och lås med plasthållarna. Sätt tillbaka insexnyckeln för att låsa fast maskinplattan (bild 17).

MONTERING AV HANDCIRKELSÅG

Öppna maskinplattan enligt beskrivningen i bild 16. Insättbara handcirkelsågar: De maximala måtten för insättbara handcirkelsågar anges i bild 18. Använd bara handcirkelsågar med klyvkil, max. 200 mm i sågbladsdiameter och max. 70 mm i snittdjup. Montering och riktningsjustering av handcirkelsågen: Dra tillbaka den rörliga skyddskåpan på handcirkelsågen och placera maskinen i mitt av sågspringan. Lossa snittdjupsspärren på handcirkelsågen och låt snittdjupet bli maximalt (bild 18.2). Dra åt snittdjupsspärren. Justera så att handcirkelsågen ligger i mitten av och parallellt med sågspringan. OBSERVERA: Kontrollera avståndet mellan de främre tänderna på cirkelsågbladet och den främre kanten av sågspringan. Avståndet måste vara mindre än 20 mm. Exempel på montering för maskiner med liten bottenplatta. När maskinen placerats monterar du först de båda sidoanslagen så att dessa ligger slätt mot maskinens bottenplatta. Montera sedan de båda spännklorna (bild 18.3). Fäst ena sidan av bottenplattan. Till denna monterar du först vinkelhållaren med två sidoanslag. Se till att den ligger slätt mot bottenplattan. Montera sedan en vinkelhållare med två sidoanslag på motsatt sida. Montera de båda spännklorna (bild 18.4). Spännklorna måste monteras så nära bottenplattans långa sida som möjligt.

BDAL 6906_116306906 05.08.13 17:32 Seite 9899 Exempel på montering för maskiner med stor bottenplatta. När maskinen har placerats monterar du först de båda sidoanslagen så att dessa ligger slätt mot maskinens bottenplatta. Därefter monterar du de båda spännklorna (bild 18.5 c). De två sidoanslagen måste monteras så nära bottenplattans långa sida som möjligt (bild 18.5 d). Montera nu vinkelhållaren med ett sidoanslag samt skruv, skiva, säkerhetsskiva och mutter (bild 18.5 b). Montera sedan spännklorna. Montera även på motsatt sida en vinkelhållare med ett sidoanslag samt skruv, skiva, säkerhetsskiva och mutter (bild 18.5 b). Montera slutligen spännklorna (bild 18.5 a). Stäng och lås fast maskinplattan så som det visas i bild 17. OBSERVERA: Kontrollera en gång till att cirkelsågbladet är monterat parallellt med sågspringan, annars måste handcirkelsågens position justeras. Strömförsörjning: Sätt i maskinens stickpropp i säkerhetsbrytaren och förlängningskabeln från säkerhetsbrytaren i eluttaget (bild 19.1). Förlängningskabel ingår inte. OBSERVERA: Tryck på termobrytaren innan du slår på maskinen för första gången! Efter ett strömavbrott på grund av överspänning trycker du på termobrytaren efter 5-10 minuter. Därefter trycker du på knappen EIN/ON på strömbrytaren (bild 19.2, 19.3). Tryck på den röda knappen (AUS) på säkerhetsbrytaren. Montera sedan inkopplingsklämman på handcirkelsågen (bild 19.4). Tryck på den gröna knappen (EIN) och kontrollera att sågbladet rör sig obehindrat i sågspringan (bild 19.6), och sedan på den röda knappen (AUS) igen (bild 19.7). OBSERVERA: Dra ut nätkontakten när maskinen inte används och när du fäller ihop bordet. MASTER cut 1500 är nu redo att användas. STATIONÄR SÅGNING MED HANDCIRKELSÅG OBSERVERA: Använd alltid skyddskåpan och dammsugaren på skyddskåpan under arbetet. Såga med vinkelanslag Skjut in vinkelanslaget i styrskenan (bild 20.1). Se till att anlagets svarta ände går så nära skyddskåpan som möjligt för att undvika att kåpan lyfts upp (bild 20.2). Dra tillbaka vinkelanslaget och lägg arbetsstycket mot vinkelanslaget. Slå på handcirkelsågen via säkerhetsbrytaren. Skjut arbetsstycket med ena handen på vinkelanslaget och den andra handen på arbetsstycket i pilriktningen mot cirkelsågbladet (bild 20.3), till dess att arbetstycket har sågats itu helt. Stäng sedan av handcirkelsågen via säkerhetsbrytaren. OBSERVERA: Se till att båda händerna befinner sig på tillräckligt avstånd från cirkelsågbladet (skaderisk). OBSERVERA: Den del av arbetsstycket som sträcker sig från mitten av sågspringan till skyddskåpans bygel får vara max. 330 mm. Med vinkelanslaget kan du såga arbetsstycken i en vinkel av 0°-65°. Lossa på vridskruven för att ställa in önskad vinkel och skruva sedan åt den igen (bild 20.4). Såga sedan enligt bilderna 20.1 till 20.3. Såga med parallellanslag Skjut in parallellanslaget med lossad vridskruv i styrskenan. Skjut in parallellanslaget så att det ligger nära skyddskåpan. Kontrollera att aluminiumanslaget inte sticker ut utanför de bakre tänderna på cirkelsågsbladet (bild 21.1). Lossa i så fall på fästskruvarna, dra tillbaka anslaget något och dra åt skruvarna igen. Ställ in önskad snittbredd och dra åt vridskruven. Slå på handcirkelsågen via säkerhetsbrytaren. Skjut arbetsstycket i pilriktningen mot cirkelsågbladet (bild 21.2), till dess att arbetstycket har sågats itu helt. Stäng sedan av handcirkelsågen via säkerhetsbrytaren. Vid smala arbetsstycken ska den medföljande skjutstocken användas (bild 21.3). OBSERVERA: Längden på den del av arbetsstycket som går från mitten av sågspringan till parallellanslaget får vara max. 375 mm, och delen från mitten av sågspringan till skyddskåpans bygel max. 330 mm (bild 21.4). Vertikala geringssnitt Vid vertikala geringssnitt måste handcirkelsågens position justeras. Ställ in önskad geringsvinkel på handcirkelsågen. Dra tillbaka den rörliga skyddskåpan på handcirkelsågen och placera maskinen i mitten av sågspringan. Lossa snittdjupsspärren på handcirkelsågen och låt snittdjupet bli maximalt. Dra åt snittdjupsspärren. Placera handcirkelsågen i mitten av och parallellt med sågspringan (bild 22.1, 22.2). OBSERVERA: Kontrollera avståndet mellan de främre tänderna på cirkelsågbladet och den främre kanten av sågspringan. Avståndet måste vara mindre än 20 mm (bild 22.3). När maskinen justerats monterar du först de båda sidoanslagen så att dessa ligger slätt mot maskinens bottenplatta. Därefter monterar du de båda spännklorna (bild 22.4 a). Fäst ena sidan av bottenplattan. Till denna monterar du först vinkelhållaren med två sidoanslag. Se till att den ligger slätt mot bottenplattan. Montera sedan en vinkelhållare med två sidoanslag på motsatt sida. Montera de båda spännklorna. Spännklorna måste monteras så nära bottenplattans långa sida som möjligt (bild 22.4 b). Anvisning: Vid större bottenplattor monterar du fästanordningarna som det beskrivs på sida 15 (bild 18.5). Kontrollera återigen att sågbladet löper obehindrat i sågspringan (bild 22.5). Stäng och lås fast maskinplattan så som det visas i bild 17. OBSERVERA: Kontrollera en gång till att cirkelsågbladet är monterat parallellt med sågspringan, annars måste handcirkelsågens position justeras.

Placera sticksågen på maskinplattan så att sågbladet löper i mitten av sågöppningen (bild 23.1). Montera sticksågen enligt bilden med fyra sidoanslag och fyra spärrklor (bild 23.2). Stäng och lås fast maskinplattan så som det visas i bild 17. Montera inkopplingsklämman på sticksågens brytare och stick in stickproppen i säkerhetsbrytaren. Skyddskåpan måste användas vid arbete med sticksåg (bild 23.3).

MASTER cut 1500 är försedd med 4 spännklor i plast. Med dessa kan arbetsstycken spännas fast på ett flexibelt och säkert sätt (bild 24).

STÄLLA IN MASKINPLATTAN

Höjden av maskinplattan i arbetsplattan har ställts in av tillverkaren så att arbetsstycket glider över arbets- och maskinplattan. Vid behov kan maskinplattans höjd justeras. Lossa på stoppmuttrarna för att justera höjden. Med hjälp av de sex justeringsskruvarna ställer du in höjden på maskinplattan så att den är i jämnhöjd med arbetsplattan och skruvar åt stoppmuttrarna igen. Kontrollera alltid innan du börjar arbeta att stoppmuttrarna är ordentligt åtdragna. Kontrollera även före varje arbetstillfälle att skruvarna och stoppmuttrarna på båda hållarna som hakar fast maskinplattan är ordentligt åtdragna (bild 25). SPECIALTILLBEHÖR FÖR MASTER cut 1500 TVÅ EXTRA MONTERBARA KLYVKILAR, ARTIKELNUMMER 6930000 OCH 6904000, SOM KAN ANVÄNDAS MED HANDCIRKELSÅGAR UTAN KLYVKILAR OBSERVERA: Specialtillbehören som beskrivs här får uteslutande användas med MASTER cut 1500. ANVISNING: Specialtillbehörens funktion och användning beskrivs nedan och illustreras från sida 24. Föreskriven användning Med de två klyvkilarna kan handcirkelsågar utan klyvkilar användas. Klyvkil 6903000 kan användas tillsammans med handcirkelsågar med handcirkelsågblad med en diameter på max. 160 mm och en snittbredd på min. 2,4 mm och max. 2,8 mm. Klyvkil 6904000 kan användas tillsammans med handcirkelsågar med handcirkelsågblad med en diameter på max. 200 mm, en snittbredd på min. 2,4 mm och max. 2,8 mm samt ett snittdjup på max. 66 mm. OBSERVERA: Innan du börjar använda specialtillbehören bör du läsa de allmänna säkerhetsanvisningarna, säkerhetsanvisningarna för handcirkelsågar och den ursprungliga bruksanvisningen för handcirkelsågen utan klyvkil!

KLYVKIL MED ARTIKELNUMMER 6903000 OCH 6904000

I artikeln klyvkil 6903000 ingår följande komponenter: 1 klyvkil (för cirkelsågblad med en diameter på max. 160 mm), 1 klyvkilsfäste (lång), 1 ställbar tolk (bild A). I artikeln klyvkil 6904000 ingår följande komponenter: 1 klyvkil (för cirkelsågblad med en diameter på max. 200 mm), 1 klyvkilsfäste (kort), 1 ställbar tolk (bild B). OBSERVERA: Nedan beskrivs montering och funktion av klyvkil med artikelnummer 6903000 för handcirkelsågar med cirkelsågblad med en diameter på max. 160 mm. För klyvkil med artikelnummer 6904000 för handcirkelsågar med cirkelsågblad med en diameter på max. 200 mm gäller samma monteringsanvisningar och funktion. Med denna klyvkil är det dock möjligt att arbeta med arbetsstycken med en maximal höjd på 60 mm.

MONTERING AV KLYVKIL

Öppna maskinplattan så som det visas i bild 16 (bild C.1). Anslut fästbultarna med fästdelarna. Denna anslutning ska vara lös (bild C.2). Stäng maskinplattan (bild C.3). Stick in klyvkilen ca 2 cm ovanifrån i fästbultens spår. Se till att klyvkilen förs i pilriktningen till maskinplattans anslag (= vertikal position). dra åt insexskruven (bild C.4, C.5). Öppna maskinplattan igen (bild C.6).

MONTERING AV HANDCIRKELSÅG

Dra tillbaka den rörliga skyddskåpan på handcirkelsågen och placera maskinen i mitten av sågspringan. Lossa snittdjupsspärren på handcirkelsågen och låt snittdjupet bli maximalt. Dra åt snittdjupsspärren. OBSERVERA: Kontrollera avståndet mellan de främre tänderna på cirkelsågbladet och den främre kanten av sågspringan. Avståndet måste vara mindre än 20 mm. Justera den främre sidan av handcirkelsågen efter 0-markeringen på handcirkelsågens bottenplatta och de båda hjälplinjerna på maskinplattan. Den bakre delen av handcirkelsågen justerar du så att cirkelsågbladet är centrerat mot klyvkilen (bild D.1). Anvisning: Det enklaste sättet att kontrollera om placeringen är korrekt är att stå bakom klyvkilen och titta mot cirkelsågbladet eftersom sågbladet är tjockare än klyvkilen. När handcirkelsågen justerats monterar du först de båda sidoanslagen så att dessa ligger slätt mot maskinens bottenplatta. Montera därefter de båda spännklorna (bild D.2). OBSERVERA: Kontrollera en gång till att cirkelsågbladet är centrerat mot klyvkilen, annars måste handcirkelsågens position justeras. Fäst ytterligare en av bottenplattans sidor. Till denna monterar du först vinkelhållaren med två sidoanslag. Se till att den ligger slätt mot bottenplattan. Montera sedan en vinkelhållare med två sidoanslag på motsatt sida. Montera de båda spännklorna (bild D.3). Spännklorna måste monteras så nära bottenplattans långa sida som möjligt. Anvisning: Fler fästmöjligheter för varierande bottenplattor finns på sidorna 13 - 15. Ställ in säkerhetsavståndet mellan klyvkil och cirkelsågblad med hjälp av den ställbara tolken. Stäng maskinplattan (bild E.1). Montera de enskilda delarna på klyvkilen enligt bilden (bild E.2). Dra åt skruven och den räfflade muttern som är anslutna till klyvkilen, och låt skruven och den räfflade muttern som sitter längst fram i kåpan vara lösa (bild E.3). Lossa klyvkilens fäste med insexnyckeln (bild E.4). Skjut ner klyvkilen vertikalt mot cirkelsågbladet (bild E.5). Skjut klyvkilen så långt ner att minst en cirkelsågbladstand stöter mot den ställbara tolkens kåpa (bild E.6). dra åt den främre räfflade muttern (bild E.6). Efter att insexskruven dragits åt är säkerhetsavståndet mellan cirkelsågblad och klyvkil max. 5 mm (bild E.7). Skruva sedan loss den ställbara tolken från klyvkilen (bild E.8). BDAL 6906_116306906 05.08.13 17:32 Seite 100S

OBSERVERA: Kontrollera en gång till att cirkelsågbladet är centrerat mot klyvkilen (bild E.8) och att säkerhetsavståndet är max. 5 mm mellan cirkelsågbladet och klyvkilen (bild E.6), annars måste handcirkelsågens position justeras. OBSERVERA: Kontrollera alltid innan du börjar arbeta att klyvkilen och fästdelarna är ordentligt åtdragna! Lås fast maskinplattan så som det visas i bild 17. Bordet kan nu användas för stationär sågning. Läs vidare avsnittet om stationär sågning med handcirkelsåg. Justering av snittdjup Om du vill justera snittdjupet för handcirkelsågen måste höjden på klyvkilen också justeras för att säkerhetsavståndet på max. 5 mm till cirkelsågbladet ska bibehållas. Lossa först klyvkilen med insexnyckeln. Ställ in önskat snittdjup på handcirkelsågen. Dra åt snittdjupsspärren. Montera och positionera den ställbara tolken tillsammans med klyvkilen enligt bild E.1 till E.8. Vertikala geringssnitt Vid vertikala geringssnitt måste handcirkelsågens position justeras. Ställ in önskad geringsvinkel på handcirkelsågen. Dra tillbaka den rörliga skyddskåpan på handcirkelsågen och placera maskinen i mitten av sågspringan. Lossa snittdjupsspärren på handcirkelsågen och låt snittdjupet bli maximalt. Dra åt snittdjupsspärren (bild F.1, F.2). Lossa insexskruven och vrid klyvkilen till den befinner sig exakt i mitten av cirkelsågbladet (bild F.3). OBSERVERA: Kontrollera avståndet mellan de främre tänderna på cirkelsågbladet och den främre kanten av sågspringan. Avståndet måste vara mindre än 20 mm (bild F.4). Dra åt insexskruven (bild F.5). OBSERVERA: Placera cirkelsågbladet så att det ligger parallellt med sågspringan och se samtidigt till att cirkelsågbladet är centrerat mot klyvkilen. Montera de båda sidoanslagen så att dessa ligger slätt mot maskinens bottenplatta. Montera därefter de båda spännklorna. Fäst ytterligare en av bottenplattans sidor. Till denna monterar du först vinkelhållaren med två sidoanslag. Se till att den ligger slätt mot bottenplattan. Montera sedan en vinkelhållare med två sidoanslag på motsatt sida. Montera de båda spännklorna. Spännklorna måste monteras så nära bottenplattans långa sida som möjligt (bild G). Ställ in säkerhetsavståndet mellan klyvkil och cirkelsågblad med hjälp av den ställbara tolken. Stäng maskinplattan (bild H.1). Montera de enskilda delarna på klyvkilen enligt bilden (bild H.2). Dra åt skruven och den räfflade muttern som är anslutna till klyvkilen, och låt skruven och den räfflade muttern som sitter längst fram i kåpan vara lösa (bild H.3). Lossa klyvkilens fäste med insexnyckeln (bild H.4). Skjut klyvkilen i samma vinkel som cirkelsågbladet mot cirkelsågbladet (bild H.5). Skjut klyvkilen så långt fram att minst en cirkelsågbladstand stöter mot den ställbara tolkens kåpa (bild H.6). dra åt den främre räfflade muttern (bild H.6). Efter att insexskruven dragits åt är säkerhetsavståndet mellan cirkelsågblad och klyvkil max. 5 mm (bild H.7). Skruva bort den ställbara tolken från klyvkilen. Lås fast maskinplattan så som det beskrivs i bild 17 och kontrollera återigen att sågbladet rör sig obehindrat (bild I). OBSERVERA: Kontrollera en gång till att cirkelsågbladet är centrerat mot klyvkilen (bild I) och att säkerhetsavståndet är max. 5 mm mellan cirkelsågbladet och klyvkilen (bild H.6), annars måste handcirkelsågens position justeras. OBSERVERA: Kontrollera alltid innan du börjar arbeta att klyvkilen och fästdelarna är ordentligt åtdragna! Bordet kan nu användas för stationär sågning. Läs vidare avsnittet om stationär sågning med handcirkelsåg. Garanti Till hobbysnickaren! Vi gratulerar till Er nya kvalitetsprodukt från wolfcraft
