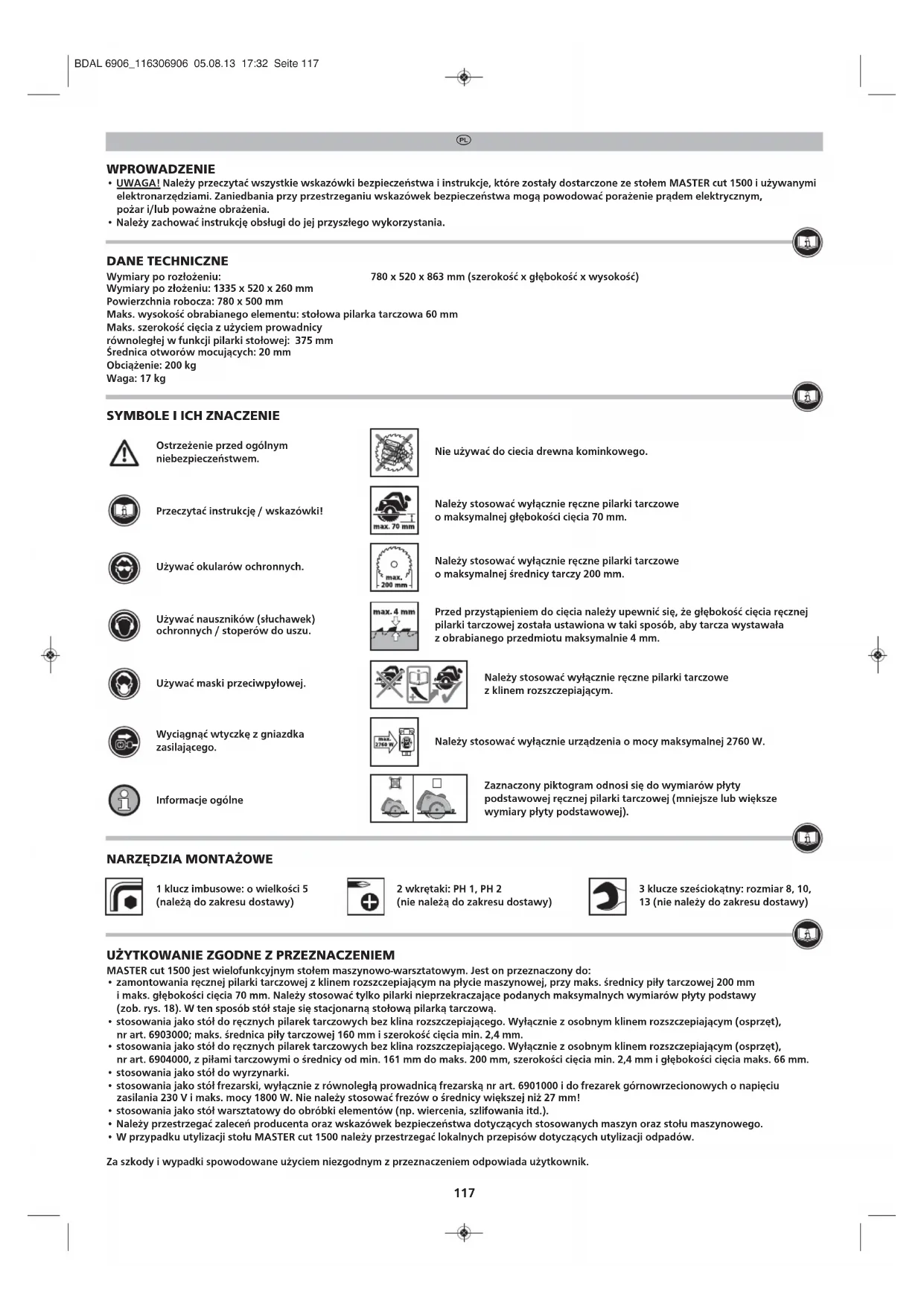

INSTRUKCJA OBSŁUGI 6906506 WOLFCRAFT

• UWAGA! Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje, które zostały dostarczone ze stołem MASTER cut 1500 i używanymi elektronarzędziami. Zaniedbania przy przestrzeganiu wskazówek bezpieczeństwa mogą powodować porażenie prądem elektrycznym, pożar i/lub poważne obrażenia.

• Należy zachować instrukcję obsługi do jej przyszłego wykorzystania. DANE TECHNICZNE Wymiary po rozłożeniu: 780 x 520 x 863 mm (szerokość x głębokość x wysokość) Wymiary po złożeniu: 1335 x 520 x 260 mm Powierzchnia robocza: 780 x 500 mm Maks. wysokość obrabianego elementu: stołowa pilarka tarczowa 60 mm Maks. szerokość cięcia z użyciem prowadnicy równoległej w funkcji pilarki stołowej: 375 mm Średnica otworów mocujących: 20 mm Obciążenie: 200 kg Waga: 17 kg

Nie używać do ciecia drewna kominkowego. Należy stosować wyłącznie ręczne pilarki tarczowe o maksymalnej głębokości cięcia 70 mm. Należy stosować wyłącznie ręczne pilarki tarczowe o maksymalnej średnicy tarczy 200 mm. Przed przystąpieniem do cięcia należy upewnić się, że głębokość cięcia ręcznej pilarki tarczowej została ustawiona w taki sposób, aby tarcza wystawała z obrabianego przedmiotu maksymalnie 4 mm. Zaznaczony piktogram odnosi się do wymiarów płyty podstawowej ręcznej pilarki tarczowej (mniejsze lub większe wymiary płyty podstawowej). Należy stosować wyłącznie ręczne pilarki tarczowe z klinem rozszczepiającym. Ostrzeżenie przed ogólnym niebezpieczeństwem. Przeczytać instrukcję / wskazówki! Używać okularów ochronnych. Używać nauszników (słuchawek) ochronnych / stoperów do uszu. Wyciągnąć wtyczkę z gniazdka zasilającego. Informacje ogólne Używać maski przeciwpyłowej.

1 klucz imbusowe: o wielkości 5 (należą do zakresu dostawy) 2 wkrętaki: PH 1, PH 2 (nie należą do zakresu dostawy) 3 klucze sześciokątny: rozmiar 8, 10, 13 (nie należy do zakresu dostawy)

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

MASTER cut 1500 jest wielofunkcyjnym stołem maszynowo-warsztatowym. Jest on przeznaczony do:

• zamontowania ręcznej pilarki tarczowej z klinem rozszczepiającym na płycie maszynowej, przy maks. średnicy piły tarczowej 200 mm i maks. głębokości cięcia 70 mm. Należy stosować tylko pilarki nieprzekraczające podanych maksymalnych wymiarów płyty podstawy (zob. rys. 18). W ten sposób stół staje się stacjonarną stołową pilarką tarczową.

• stosowania jako stół do ręcznych pilarek tarczowych bez klina rozszczepiającego. Wyłącznie z osobnym klinem rozszczepiającym (osprzęt), nr art. 6903000; maks. średnica piły tarczowej 160 mm i szerokość cięcia min. 2,4 mm.

• stosowania jako stół do ręcznych pilarek tarczowych bez klina rozszczepiającego. Wyłącznie z osobnym klinem rozszczepiającym (osprzęt), nr art. 6904000, z piłami tarczowymi o średnicy od min. 161 mm do maks. 200 mm, szerokości cięcia min. 2,4 mm i głębokości cięcia maks. 66 mm.

• stosowania jako stół do wyrzynarki.

• stosowania jako stół frezarski, wyłącznie z równoległą prowadnicą frezarską nr art. 6901000 i do frezarek górnowrzecionowych o napięciu zasilania 230 V i maks. mocy 1800 W. Nie należy stosować frezów o średnicy większej niż 27 mm!

• stosowania jako stół warsztatowy do obróbki elementów (np. wiercenia, szlifowania itd.).

• Należy przestrzegać zaleceń producenta oraz wskazówek bezpieczeństwa dotyczących stosowanych maszyn oraz stołu maszynowego.

• W przypadku utylizacji stołu MASTER cut 1500 należy przestrzegać lokalnych przepisów dotyczących utylizacji odpadów. Za szkody i wypadki spowodowane użyciem niezgodnym z przeznaczeniem odpowiada użytkownik. Należy stosować wyłącznie urządzenia o mocy maksymalnej 2760 W. BDAL 6906_116306906 05.08.13 17:32 Seite 117118

• Należy zachować porządek i zapewnić właściwe oświetlenie na stanowisku pracy. Nieporządek lub nieodpowiednie oświetlenie miejsca pracy może przyczynić się do wypadku.

• Elektronarzędzi nie należy używać w otoczeniu, w którym istnieje ryzyko wybuchu tj. w pobliżu palnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.

• Podczas stosowania elektronarzędzi należy upewnić się, że dzieci i osoby trzecie znajdują się z dala od stanowiska pracy. W przypadku odwrócenia uwagi od pracy istnieje ryzyko utraty kontroli nad narzędziem.

• Przed przystąpieniem do pracy należy upewnić się, że wtyczka podłączeniowa elektronarzędzia pasuje do gniazdka. W żadnym wypadku nie należy wymieniać wtyczki. W celu podłączenia elektronarzędzi z uziemieniem zdecydowanie odradza się stosowania adapterów wtykowych. Niezmieniona wtyczka i właściwe dopasowane gniazdko zmniejszają ryzyko porażenia prądem.

• Elektronarzędzi nie należy przechowywać w miejscach narażonych na opady lub miejscach wilgotnych. Przedostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem.

• Podczas wykonywania pracy na zewnątrz należy stosować wyłącznie przedłużacze przeznaczone do tego celu. Korzystanie z przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem.

• W przypadku, gdy uniknięcie pracy w wilgotnym otoczeniu nie jest możliwe należy zastosować wyłącznik różnicowo-prądowy. Zastosowanie wyłącznika zmniejsza ryzyko porażenia prądem.

• Podczas korzystania z elektronarzędzi należy zachować szczególną ostrożność i skoncentrować uwagę na wykonywanej pracy. Elektronarzędzia należy obsługiwać z zachowaniem najwyższej rozwagi. Zdecydowanie odradza się korzystania z elektronarzędzi, gdy są Państwo zmęczeni lub znajdują się Państwo pod wpływem środków odurzających, alkoholu lub lekarstw. Chwila nieostrożności podczas użytkowania elektronarzędzia może prowadzić do poważnych zranień.

• Należy używać odpowiednich środków ochrony indywidualnej: nauszników (słuchawek) ochronnych / stoperów do uszu, okularów ochronnych, maski przeciwpyłowej w przypadku prac powodujących zapylenie, rękawic ochronnych podczas obróbki szorstkich materiałów i podczas wymiany narzędzi.

• Przed włączeniem elektronarzędzia należy usunąć z miejsca pracy wszelkie narzędzia nastawcze i klucze. Obecność narzędzi lub klucza w obracającej się części urządzenia może spowodować zranienie.

• Do wykonania pracy należy założyć odpowiednią odzież. Nie należy zakładać np. luźnych ubrań i biżuterii. Należy zadbać o to, aby włosy, odzież i rękawice znajdowały się z dala od ruchomych części urządzenia. Zbyt luźna odzież, biżuteria lub długie włosy mogą ulec wciągnięciu przez ruchome części.

• Należy zawsze używać osłony z odsysaniem pyłu.

• Zdecydowanie odradza się używania elektronarzędzi z uszkodzonym włącznikiem. Elektronarzędzie z uszkodzoną funkcją włączania i wyłączania stwarza zagrożenie i wymaga naprawy.

• Elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dopuszczać do korzystania z urządzeń przez osoby nie zaznajomione z urządzeniami lub z niniejszą instrukcją. Korzystanie z elektronarzędzi przez osoby niedoświadczone w ich obsłudze może stwarzać zagrożenie.

• Przed przystąpieniem do pracy należy skontrolować sprawność urządzeń i narzędzi. Nie należy nigdy pracować przy użyciu uszkodzonych lub stępionych narzędzi.

• Celem zapewnienia bezpiecznego użytkowania elektronarzędzi wszelkie naprawy należy zlecać wyłącznie wykwalifikowanemu personelowi oraz stosować wyłącznie oryginalne części zamienne.

• Przed przystąpieniem do ustawienia urządzenia lub wymiany elementów wyposażenia należy wyciągnąć wtyczkę z gniazdka sieciowego i/lub akumulator z elektronarzędzia. Niezamierzone uruchomienie elektronarzędzia grozi wypadkiem.

• Przed zamontowaniem elektronarzędzia należy prawidłowo zmontować i rozłożyć stół maszynowy. Prawidłowy montaż i rozłożenie jest ważne, aby zapobiec przewróceniu.

• Przed przystąpieniem do użytkowania elektronarzędzia należy go pewnie zamontować na płycie maszynowej. Przesunięcie się elektronarzędzia na płycie maszynowej może prowadzić do utraty kontroli nad elektronarzędziem.

• Stół maszynowy należy ustawiać na utwardzonej, równej i poziomej powierzchni. Przesuwanie lub kołysanie się stołu maszynowego powoduje nierównomierne lub niepewne prowadzenie elektronarzędzia lub obrabianego elementu.

• Nie należy przeciążać stołu maszynowego i używać go jako drabiny lub rusztowania. Przeciążanie lub stawanie na stole maszynowym może prowadzić do przemieszczenia punktu ciężkości stołu w górę i w konsekwencji jego wywrócenia.

• Nie należy obrabiać innych materiałów niż drewno lub łatwo obrabialne tworzywa sztuczne. Wyjątek: tylko za pomocą wyrzynarki z użyciem odpowiedniego brzeszczotu można obrabiać łatwo obrabialne metale (np. aluminium).

• Nie wolno usuwać ręką z przedmiotów obrabianych luźnych drzazg, wiórów lub podobnych elementów znajdujących się w obszarze będących w ruchu ostrzy narzędzi tnących!

• Zastosowane maszyny winny spełniać wymagania normy DIN EN 60745-1. Urządzenia począwszy od roku budowy 1995 muszą posiadać znak CE.

• Nie należy piłować „z wolnej ręki“, tzn. nie należy prowadzić obrabianego przedmiotu tylko ręcznie, lecz należy używać prowadnicy równoległej lub kątowej.

• Po wyłączeniu napędu nie wolno hamować ostrzy tnących poprzez dociskanie ich z boku!

• Narzędzia można używać tylko zgodnie z ich właściwym przeznaczeniem.

• Używać tylko ostrzy tnących znajdujących się we właściwym stanie; korpus tarczy tnącej pilarki nie powinien być grubszy a rozwarcie zębów nie może być węższe niż grubość klina rozszczepiającego.

• Należy regularnie kontrolować, czy wszystkie śruby są należycie dokręcone!

• Nie należy nigdy używać stołu roboczego niewłaściwie i niezgodnie z jego przeznaczeniem!

• Ze stołu roboczego należy usunąć wszelkie przedmioty, które nie są używane.

• Nie używać do ciecia drewna kominkowego.

• Nie należy używać stołu maszynowego do ciecia okrągłych elementów drewnianych.

• Włączanie / wyłączanie używanych elektronarzędzi może odbywać się tylko za pomocą wyłącznika bezpieczeństwa.

• Do trwałego unieruchomienia (zablkowoania) włącznika elektronarzędzia w położeniu „włączony“ należy używać tylko załączonego zacisku włączającego.

• Podczas obróbki wąskich elementów należy bezwarunkowo używać popychacza materiału.

• Nieużywany popychacz należy przechowywać, zawieszając go na odpowiednim uchwycie (rys. 8).

• Sprawdzić, czy oba przechylne uchwyty do zabezpieczania nóg stołu są osadzone z trzpieniami zabezpieczającymi w otworach części bocznej i czy śruby z uchwytem są mocno dokręcone (rys. 15.3).

• Przed uruchomieniem sprawdzić, czy ręczna pilarka tarczowa, frezarka górnowrzecionowa lub wyrzynarka jest prawidłowo zamocowana na płycie maszynowej, czy płyta maszynowa jest dobrze zatrzaśnięta w zagłębieniu stołu maszynowego i czy klucz imbusowy jest włożony w celu dodatkowego zabezpieczenia (rys. 17.3).

• Nie używać stołu pilarki na zewnątrz pomieszczeń podczas deszczu.

• Przestrzegać maksymalnych wymiarów obrabianych elementów (zob. Dane techniczne). BDAL 6906_116306906 05.08.13 17:32 Seite 118119

• Niezależnie od zawartych w niniejszej instrukcji wskazówek bezpieczeństwa odnoszących się do maszyn, należy bezwzględnie przestrzegać wskazówek bezpieczeństwa zastosowanej ręcznej pilarki tarczowej.

• Używać tylko ręcznych pilarek tarczowych z klinem rozszczepiającym o maksymalnej średnicy tarczy tnącej 200 mm i do maksymalnej głębokości cięcia 70 mm.

• Używać tylko ręcznych pilarek tarczowych o wymiarach płyty podstawy nie większych niż podane (patrz Rys. 18).

• W funkcji stacjonarnej stołowej pilarki tarczowej używać tylko z należycie zamocowaną osłoną.

• UWAGA: Sprawdzić, czy piła tarczowa jest zamontowana równolegle do otworu w szczelinie cięcia; ewentualnie należy na nowo ustawić ręczną pilarkę tarczową.

• Podpierać długie elementy obrabiane po stronie odbioru tak, aby ułożone były poziomo, np. za pomocą stojaka z rolką wolfcraft (nr art.: 6119973).

• Unikać przeciążania ręcznej pilarki tarczowej.

• Nie należy używać żadnych ściernic.

• Należy używać tylko zalecanych tarcz do cięcia i należy dobierać je w zależności od rodzaju ciętego materiału.

• NIEBEZPIECZEŃSTWO: Nie zbliżać rąk do obszaru cięcia oraz do tarczy tnącej pilarki.

• Nie chwytać obrabianego elementu pod spodem. Osłona nie chroni przed tarczą tnącą pilarki poniżej obrabianego elementu.

• Dostosowywać głębokość cięcia do grubości obrabianego elementu. Tarcza tnąca pilarki nie powinna wystawać więcej niż na wysokość jednego zęba pod spodem przecinanego elementu.

• Należy być zawsze przygotowanym na to, iż podczas cięcia element obrabiany może zostać porwany przez tarcze tnącą pilarki i odrzucony w kierunku operatora.

• Odrzut jest wynikiem nieodpowiedniej i/lub niewłaściwie zastosowanej pilarki. Można go uniknąć poprzez podjęcie odpowiednich środków ostrożności opisanych poniżej.

• Należy trzymać mocno pilarkę obydwiema rękami, a ręce należy ułożyć w takim położeniu, aby można było przejąć siły odrzutu. Należy ustawiać się zawsze z boku tarczy tnącej pilarki, nigdy nie należy ustawiać tarczy tnącej pilarki w jednej linii z korpusem ciała. W razie odrzutu pilarka tarczowa może odskoczyć do tyłu, jednakże osoba obsługująca może opanować siły odrzutu poprzez podjęcie odpowiednich środków ostrożności.

• W przypadku zakleszczenia się tarczy tnącej lub przerwania pracy należy wyłączyć pilarkę i przytrzymać ją w obrabianym elemencie, dopóki tarcza tnąca się nie zatrzyma. Nie należy nigdy próbować usuwać lub wyciągać pilarki do tyłu, gdy tarcza tnąca się jeszcze obraca, w przeciwnym razie może nastąpić odrzut. Należy ustalić i usunąć przyczynę zakleszczania się tarczy tnącej.

• W razie potrzeby ponownego uruchomienia pilarki, która tkwi w obrabianym elemencie, należy wycentrować tarczę tnącą w szczelinie cięcia i sprawdzić, czy zęby tarczy tnącej nie są zakleszczone w obrabianym elemencie. Jeżeli tarcza tnąca jest zakleszczona, może się ona wyrwać z obrabianego elementu i spowodować odrzut, gdy pilarka zostanie ponownie uruchomiona.

• Duże płyty należy podeprzeć w taki sposób, aby uniknąć ryzyka odrzutu na skutek zakleszczającej się tarczy tnącej. Duże płyty mogą się wygiąć pod wpływem własnego ciężaru. Płyty należy podeprzeć z obydwu stron, zarówno w pobliżu miejsca cięcia jak i na krawędzi.

• Nie należy używać uszkodzonych lub stępionych tarcz tnących. Tarcze tnące o tępych lub nieprawidłowo ustawionych zębach na skutek zbyt wąskiej szczeliny cięcia powodują podwyższone tarcie, zakleszczenia i odrzuty.

• Przed przystąpieniem do cięcia należy mocno dokręcić śruby blokujące ustawienia głębokości i kąta cięcia. Jeżeli w trakcie cięcia dojdzie do zmiany ustawień, może nastąpić zakleszczenie tarczy tnącej pilarki i odrzut.

• Należy zachować szczególną ostrożność podczas „cięcia wgłębnego“ w istniejących ścianach lub niewidocznych obszarach. Zagłębiająca się tarcza tnąca może zostać zablokowana przez ukryte obiekty i spowodować odrzut.

• Do piłowania wzdłużnego oraz piłowania szczelin należy zawsze stosować popychacz, ponieważ tarcza piły nie jest widoczna.

WSKAZÓWKI BEZPIECZEŃSTWA DLA WYRZYNAREK

• Niezależnie od zawartych w niniejszej instrukcji wskazówek bezpieczeństwa odnoszących się do maszyn należy bezwzględnie przestrzegać wskazówek bezpieczeństwa zastosowanej wyrzynarki.

• Nie należy używać uszkodzonych brzeszczotów.

• Unikać przeciążenia wyrzynarki. UWAGA: ZASTOSOWANIE JAKO STÓŁ FREZARSKI WYŁĄCZNIE W POŁĄCZENIU Z RÓWNOLEGŁĄ PROWADNICĄ FREZARSKĄ NR ART. 6901000. WSKAZÓWKI BEZPIECZEŃSTWA DLA FREZAREK GÓRNOWRZECIONOWYCH

• Niezależnie od zawartych w niniejszej instrukcji wskazówek bezpieczeństwa odnoszących się do maszyn należy bezwzględnie przestrzegać wskazówek bezpieczeństwa zastosowanej frezarki górnowrzecionowej.

• Należy być zawsze przygotowanym na to, że podczas frezowania obrabiany element nagle uwolni się spod kontroli i może zostać odrzucony do tyłu.

• Nie używać stołu maszynowego do frezowania po łukach!

• Aby uniknąć odrzutów jak również zetknięcia frezu z ręką, prace frezarskie należy prowadzić wyłącznie z użyciem prowadnicy frezarskiej dostępnej jako wyposażenie dodatkowe (nr art.: 6901000).

• Należy przestrzegać oryginalnej instrukcji obsługi prowadnicy frezarskiej (nr art.: 6901000) odnośnie jej prawidłowego montażu.

• Nie należy używać frezarek górnowrzecionowych o mocy większej niż 1800 W i napięciu większym niż 230 V.

• Nie należy używać frezów o średnicy większej niż 27 mm!

• Należy pamiętać, iż posuw może odbywać się tylko w kierunku przeciwnym do obrotów frezu.

• Dobierać dostarczone w komplecie wkładki pierścieniowe stosownie do wielkości frezu. Dla zapewnienia bezpiecznej pracy należy użyć możliwie najmniejszego rozmiaru wkładki pierścieniowej.

• Używać tylko ostrych, konserwowanych frezów, ustawionych zgodnie z zaleceniami producenta narzędzi.

• Podczas używania urządzeń i narzędzi należy zwracać uwagę na podane na produkcie, opakowaniu lub w instrukcji obsługi informacje dotyczące minimalnej i maksymalnej liczby obrotów oraz kierunku obrotów.

• Należy pamiętać, iż niewłaściwe użycie frezu, obrabianego elementu i oprzyrządowania do prowadzenia obrabianego elementu może prowadzić do niebezpiecznej sytuacji.

• Podczas frezowania przy prowadnicy frezarskiej ręce należy trzymać z daleka od frezu.

• Jeśli tylko jest to możliwe, podczas frezowania dodatkowo do prowadnicy frezarskiej należy stosować znajdujące się na wyposażeniu prowadnicy wkładki dociskające frezowany element do stołu.

• Długie elementy obrabiane należy podpierać po stronie odbioru w taki sposób, aby uniknąć niebezpiecznych sytuacji na skutek niekontrolowanego wywrócenia. Podpora musi stać stabilnie i posiadać tę samą wysokość co stół maszyny, np. stojak z rolką firmy wolfcraft (nr art.: 6119973).

• Należy obrabiać tylko takie elementy, które z uwagi na ich wielkość i ciężar mogą być pewnie utrzymywane i prowadzone przez jedną osobę.

• Wysokość obrotów frezarki należy dobrać odpowiednio do narzędzia oraz obrabianego przedmiotu. Dokładne wskazania odnośnie wartości obrotów podawane są w instrukcjach obsługi frezarek górnowrzecionowych.

• Należy przestrzegać maksymalnych wymiarów obrabianych przedmiotów (patrz dane techniczne). BDAL 6906_116306906 05.08.13 17:32 Seite 119120 ZAKRES DOSTAWY Rozpakować stół MASTER cut 1500 z kartonu; sprawdzić zawartość pod względem kompletności wszystkich elementów przedstawionych na rys. 1 i 2. MONTAŻ PODSTAWOWY Ustawianie stołu: Ułożyć górną część stołu na równym, czystym podłożu. Za pomocą wszystkich elementów mocujących zamocować przednią parę nóg i dolny wspornik w sposób pokazany na rysunku. Zwrócić uwagę na osadzenie obu dźwigni blokujących w otworach mocujących i mocne dokręcenie obu śrub z uchwytem (rys. 3.1). Następnie zamontować tylną parę nóg i drugi dolny wspornik. Zamocować oba wsporniki poprzeczne do przedniej stałej pary nóg, następnie przechylić tylną parę nóg do góry i zamontować drugie końcówki obu wsporników poprzecznych (rys. 3.2). Założyć teraz dwie przednie poduszki z rolkami na tylną parę nóg w sposób pokazany na rysunku, a dwie inne – na przednią parę nóg (rys. 3.3). UWAGA: Zwrócić uwagę na to, aby elementy mocujące oznaczone informacją były dokręcone tylko w stopniu umożliwiającym złożenie stołu przy małym oporze. Zawsze sprawdzać, czy oba uchwyty zabezpieczające są zatrzaśnięte, a obie śruby z uchwytem – dobrze dokręcone. Stół można teraz ustawić na nogach. UWAGA: Uważać, aby nie zranić rąk podczas rozkładania i składania stołu oraz przechylania płyty maszynowej. Imadło: Zamontować imadło do stołu maszynowego w sposób pokazany na rysunku. Imadło można zamontować po prawej lub lewej stronie (rys. 4). Wyłącznik bezpieczeństwa: Zamontować wyłącznik bezpieczeństwa na stole maszynowym w sposób pokazany na rysunku (rys. 5). Osłona ochronna: Zamontować najpierw poszczególne części osłony ochronnej. Następnie wsunąć w profil aluminiowy prowadnicę uchwytu osłony ochronnej i dokręcić kluczem imbusowym obie śruby imbusowe (rys. 6). Zacisk włącznika: Jeden koniec sznura należy przywiązać do otworu zacisku włącznika, a drugi koniec – do pałąka osłony ochronnej (rys. 7). Popychacz: Założyć popychacz na uchwyt (rys. 8). Prowadnica kątowa: Zamontować prowadnicę kątową w sposób pokazany na rysunku (rys. 9). W zależności od wysokości obrabianego elementu należy zdemontować prowadnicę aluminiową. Przy wysokości obrabianego elementu wynoszącej przynajmniej 15 mm ustawia się go na sztorc (rys. 9.1), przy wysokości elementu maksymalnie 15 mm – w położeniu leżącym (rys. 9.1). Prowadnica kątowa prowadzi element w rowku prowadzącym (rys. 9.3). Prowadnica równoległa: Zamontować uchwyt prowadnicy w sposób pokazany na rysunku (rys. 10.1). Zamontować luźno obie śruby i nakrętki czterokątne (rys. 10.2). Wsunąć prowadnicę aluminiową w sposób pokazany na rysunku i dokręcić śruby (rys. 10.3). Następnie wsunąć prowadnicę równoległą do prowadnicy i dokręcić śrubę z uchwytem (rys. 10.4). UWAGA: Zablokowanie płyty maszynowej: Klucz imbusowy służy do zablokowania zabezpieczającego płyty maszynowej; przed rozpoczęciem każdej pracy ze stołem należy go włożyć w pozycji „lock” w sposób pokazany na rysunku 11. Wkładki pierścieniowe: Obie wkładki pierścieniowe zabezpieczają użytkownika podczas frezowania frezarką górnowrzecionową. Do stosowanych frezów należy zawsze używać możliwie najmniejszej wkładki pierścieniowej (rys. 12). Łapy mocujące: Włożyć łapy mocujące w nawiercone otwory; wraz z imadłem służą one do unieruchamiania obrabianych elementów. SKŁADANIE I ROZKŁADANIE STOŁU UWAGA: Przed złożeniem stołu należy koniecznie wyciągnąć z wyłącznika bezpieczeństwa wtyczkę sieciową i wtyczkę urządzenia! Składanie: Obie śruby z uchwytami poluzować tak, aby można było wyciągnąć i obrócić obie dźwignie blokujące (rys. 14.1). Następnie złożyć stół w kierunku strzałki. Ze względów bezpieczeństwa należy zwrócić uwagę, aby stopka znajdowała się na poduszce w sposób pokazany na rysunku, co zapobiega ślizganiu się stołu (rys. 14.2). Rolki w poduszkach ułatwiają transport (rys. 14.3). Rozkładanie: Przytrzymać stół obiema rękami i ustawić stopkę na poduszce w sposób pokazany na rysunku (rys. 15.1). Wykonując ruch w kierunku strzałki, przechylić teraz stół aż do całkowitego rozłożenia (rys. 15.2). Następnie nacisnąć ręką przednią krawędź stołu, aby górna część lekko się zatrzasnęła. Włożyć w otwory obie dźwignie blokujące i dokręcić obie śruby z uchwytami (rys. 15.3).

PRZYGOTOWANIE DO ZAMOCOWANIA MASZYNY

UWAGA: Otwieranie i zamykanie płyty maszynowej jest w tym miejscu opisane przed czynnościami; należy stosować się do opisu przed każdą zmianą maszyny! Otwieranie płyty maszynowej do prac montażowych: Wyjąć klucz imbusowy blokady zabezpieczającej. Przechylić do góry obie dźwignie z tworzywa sztucznego i podnieść nieco płytę maszynową przy obu dźwigniach. Przechylić płytę maszynową w kierunku strzałki aż do położenia pionowego i przesunąć w przód do oporu. Następnie tak przechylić płytę maszynową, aż będzie ona dobrze przylegała do stołu (rys. 16). UWAGA: Zwrócić koniecznie uwagę, aby palce nie znalazły się pod płytą maszynową podczas wykonywania przy niej czynności (niebezpieczeństwo zranienia).

BDAL 6906_116306906 05.08.13 17:32 Seite 120121 Zamykanie płyty maszynowej po zakończeniu montażu: Podnieść nieco płytę maszynową. Następnie równocześnie przeciągnąć ją całkiem do tyłu i ustawić pionowo przy tylnym oporze. Przytrzymać płytę maszynową przy obu dźwigniach z tworzywa sztucznego i przechylić płytę maszynową w kierunku strzałki do położenia zablokowania. Zablokować płytę maszynową od góry i ustawić obie dźwignie z tworzywa sztucznego w położeniu zamknięcia. Wsunąć teraz klucz imbusowy w tuleję zabezpieczającą w celu zablokowania płyty maszynowej (rys. 17).

MONTAŻ RĘCZNEJ PILARKI TARCZOWEJ

Otworzyć płytę maszynową w sposób pokazany na rys. 16. Stosowane ręczne pilarki tarczowe: Maksymalne wymiary stosowanych ręcznych pilarek tarczowych podano na rys. 18. Stosować tylko ręczne pilarki tarczowe z klinem rozszczepiającym, maks. średnica piły tarczowej 200 mm i maks. głębokość cięcia 70 mm. Montaż i ustawianie ręcznej pilarki tarczowej: Odsunąć osłonę ochronną ręcznej pilarki tarczowej i ustawić maszynę centralnie względem szczeliny cięcia. Poluzować blokadę głębokości cięcia ręcznej pilarki tarczowej i ustawić całkowitą głębokość cięcia (rys. 18.2). Zacisnąć blokadę głębokości cięcia. Ustawić ręczną pilarkę tarczową centralnie i równolegle do szczeliny cięcia. UWAGA: Sprawdzić teraz odległość od najbardziej wysuniętego do przodu zęba piły tarczowej do przedniej krawędzi szczeliny cięcia. Odległość ta musi być mniejsza od 20 mm. Przykład montażu maszyn z mniejszymi płytami podstawy. Po ustawieniu maszyny najpierw zamontować oba ograniczniki boczne w taki sposób, aby całą powierzchnią stykały się z płytą podstawy maszyny. Następnie zamontować obie łapy mocujące (rys. 18.3). Zamocować teraz jedną stronę płyty podstawy. W tym celu najpierw zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zwrócić uwagę na przyleganie całej powierzchni do płyty podstawy. Następnie po przeciwległej stronie analogicznie zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zamontować teraz obie łapy mocujące (rys. 18.4). Obie łapy mocujące muszą być zamontowane maksymalnie w kierunku dłuższej strony płyty podstawy. Przykład montażu maszyn z większymi płytami podstawy. Po ustawieniu maszyny najpierw zamontować oba ograniczniki boczne w taki sposób, aby całą powierzchnią stykały się z płytą podstawy maszyny. Następnie zamontować obie łapy mocujące (rys. 18.5 c). Zamontować dwa ograniczniki boczne możliwie najbardziej w kierunku dłuższej strony płyty podstawy (rys. 18.5 d). Zamontować teraz uchwyt kątowy z ogranicznikiem bocznym i dodatkowo ze śrubą, z podkładką, podkładką zabezpieczającą i nakrętką (rys. 18.5 b). Następnie zamontować łapę mocującą. Następnie po przeciwległej stronie tak samo zamontować uchwyt kątowy z ogranicznikiem bocznym i dodatkowo ze śrubą, podkładką, podkładką zabezpieczającą i nakrętką (rys. 18.5 b). Na zakończenie zamontować łapę mocującą (rys. 18.5 a). Zamknąć i zablokować teraz płytę maszynową w sposób przedstawiony na rys. 17. UWAGA: Sprawdzić jeszcze raz, czy piła tarczowa jest zamontowana równolegle do otworu w szczelinie cięcia, ewentualnie należy na nowo ustawić ręczną pilarkę tarczową. Podłączanie zasilania napięciem: Podłączyć wtyczkę ręcznej pilarki tarczowej do wyłącznika bezpieczeństwa i przedłużacz od wyłącznika bezpieczeństwa do gniazda sieciowego (rys. 19.1). Przedłużacz nie jest dostarczany. UWAGA: Przed pierwszym uruchomieniem nacisnąć wyłącznik termiczny! W przypadku przerwy w dopływie prądu spowodowanej przepięciem nacisnąć wyłącznik termiczny po odczekaniu 5 - 10 min. Następnie można nacisnąć wyłącznik ZAŁ/WYŁ (rys.19.2, 19.3). Na wyłączniku bezpieczeństwa nacisnąć czerwony przycisk (WYŁ). Następnie zamontować zacisk włącznika na ręcznej pilarce tarczowej (rys. 19.4). Nacisnąć teraz zielony przycisk (ZAŁ) i sprawdzić swobodę ruchu piły tarczowej we wkładce szczelinowej (rys. 19.6), następnie ponownie nacisnąć czerwony przycisk (WYŁ) (rys. 19.7). UWAGA: Wyciągać wtyczkę z gniazda sieciowego w przypadku nieużywania stołu i podczas jego składania. Stół MASTER cut 1500 jest teraz gotowy do użycia. STACJONARNE CIĘCIE ZA POMOCĄ RĘCZNEJ PILARKI TARCZOWEJ UWAGA: Zawsze pracować z osłoną ochronną i używać odciągu pyłu znajdującego się na osłonie ochronnej. Cięcie za pomocą prowadnicy kątowej Wsunąć prowadnicę kątową w prowadnicę (rys. 20.1). Zwrócić uwagę na to, aby czarna końcówka prowadnicy przemieszczała się możliwie najbliżej pod osłoną ochronną, co zapewnia jej podnoszenie (rys. 20.2). Cofnąć prowadnicę kątową i przyłożyć do niej obrabiany element. Włączyć ręczną pilarkę tarczową za pomocą wyłącznika bezpieczeństwa. Trzymając jedną rękę na prowadnicy kątowej a drugą na obrabianym elemencie, przesuwać go w sposób przedstawiony na rysunku zgodnie z kierunkiem strzałki do piły tarczowej (rys. 20.3), aż obrabiany element zostanie całkowicie przecięty. Następnie wyłączyć ręczną pilarkę tarczową za pomocą wyłącznika bezpieczeństwa. UWAGA: Zawsze zwracać uwagę na zachowanie wystarczającej odległości obu rąk od piły tarczowej (niebezpieczeństwo zranienia). UWAGA: Długość obrabianych elementów, mierzona od środka szczeliny cięcia do pałąka osłony ochronnej, może wynosić maks. 330 mm. Za pomocą prowadnicy kątowej można przecinać elementy w zakresie 0° - 65°. W tym celu należy odkręcić śrubę z uchwytem, ustawić odpowiedni kąt i ponownie mocno dokręcić śrubę z uchwytem (rys. 20.4). Następnie wykonać cięcie w sposób pokazany na rys. 20.1 - 20.3. Cięcie przy użyciu prowadnicy równoległej Włożyć prowadnicę równoległą z odkręconą śrubą z uchwytem w prowadnicę. Dosunąć prowadnicę równoległą w pobliże osłony ochronnej. Sprawdzić, czy prowadnica aluminiowa nie wystaje dalej niż ostatni widoczny ząb piły tarczowej (rys. 21.1). W takim wypadku należy odkręcić śruby mocujące, nieco cofnąć prowadnicę i następnie dokręcić śruby. Ustawić teraz odpowiednią szerokość cięcia i dokręcić śrubę z uchwytem.

Włączyć teraz ręczną pilarkę tarczową za pomocą wyłącznika bezpieczeństwa. Dosuwać obrabiany element w sposób pokazany na rysunku w kierunku strzałki do piły tarczowej (rys. 21.2), aż zostanie on całkowicie przecięty. Następnie wyłączyć ręczną pilarkę tarczową za pomocą wyłącznika bezpieczeństwa. W przypadku wąskich obrabianych elementów należy użyć dostarczonego popychacza (rys. 21.3). UWAGA: Długość obrabianych elementów, mierzona od środka szczeliny cięcia do prowadnicy równoległej, może wynosić maks. 375 mm, a od środka szczeliny cięcia do pałąka osłony ochronnej – maks. 330 mm (rys. 21.4). Pionowe cięcia ukośne W przypadku pionowych cięć ukośnych należy na nowo ustawić ręczną pilarkę tarczową. Ustawić na ręcznej pilarce tarczowej odpowiedni kąt ukosu. Odsunąć osłonę ochronną ręcznej pilarki tarczowej i ustawić maszynę centralnie względem szczeliny cięcia. Poluzować blokadę głębokości cięcia ręcznej pilarki tarczowej i ustawić maksymalną głębokość cięcia. Zacisnąć blokadę głębokości cięcia. Ustawić ręczną pilarkę tarczową na środku szczeliny cięcia i równolegle do niej (rys. 22.1, 22.2). UWAGA: Sprawdzić teraz odległość od najbardziej wysuniętego do przodu zęba piły tarczowej do przedniej krawędzi szczeliny cięcia. Odległość ta musi być mniejsza od 20 mm (rys 22.3). Po ustawieniu maszyny najpierw zamontować oba ograniczniki boczne w taki sposób, aby całą powierzchnią stykały się z płytą podstawy maszyny. Następnie zamontować obie łapy mocujące (rys. 22.4 a). Zamocować teraz jedną stronę płyty podstawy. W tym celu najpierw zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zwrócić uwagę na przyleganie całej powierzchni do płyty podstawy. Następnie po przeciwległej stronie analogicznie zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zamontować teraz obie łapy mocujące. Obie łapy mocujące muszą być zamontowane maksymalnie w kierunku dłuższej strony płyty podstawy (rys. 22.4 b). Wskazówka: W przypadku większych płyt podstawy mocowanie należy wykonać w sposób opisany na stronie 15 (rys. 18.5). Sprawdzić jeszcze raz swobodę ruchu piły tarczowej w szczelinie cięcia (rys. 22.5). Zamknąć i zablokować teraz płytę maszynową w sposób przedstawiony na rys. 17. UWAGA: Sprawdzić jeszcze raz, czy piła tarczowa jest zamontowana równolegle do otworu w szczelinie cięcia, ewentualnie należy na nowo ustawić ręczną pilarkę tarczową.

CIĘCIE ZA POMOCĄ WYRZYNARKI

Ustawić wyrzynarkę na płycie maszynowej tak, aby brzeszczot znalazł się na środku otworu cięcia (rys. 23.1). Zamontować teraz wyrzynarkę w sposób pokazany na rysunku za pomocą czterech ograniczników bocznych i czterech łap (rys. 23.2). Zamknąć i zablokować teraz płytę maszynową w sposób przedstawiony na rys. 17. Założyć zacisk włącznika na wyłącznik wyrzynarki i podłączyć wtyczkę urządzenia do wyłącznika bezpieczeństwa. Podczas wyrzynania należy koniecznie stosować osłonę ochronną (rys. 23.3).

STOSOWANIE JAKO STÓŁ WARSZTATOWY

Stół MASTER cut 1500 jest wyposażony w 4 łapy mocujące z tworzywa sztucznego. Za ich pomocą obrabiane elementy można uniwersalnie i dobrze zamocować lub zaciskać (rys. 24).

USTAWIANIE PŁYTY MASZYNOWEJ

Wysokość płyty maszynowej w płycie roboczej została fabrycznie ustawiona w taki sposób, że zapewnione jest płynne przechodzenie obrabianego elementu przez obszar płyty roboczej i płyty maszynowej. W razie potrzeby można ustawić wysokość płyty maszynowej. W tym celu należy poluzować sześć nakrętek kontrujących. Następnie za pomocą sześciu śrub regulacyjnych ustawić wysokość płyty maszynowej równo z płytą roboczą i dokręcić nakrętki kontrujące. Przed rozpoczęciem każdej czynności zawsze sprawdzić prawidłowość dokręcenia sześciu nakrętek kontrujących. Przed rozpoczęciem każdej czynności należy także sprawdzić, czy śruby i nakrętki kontrujące na obu uchwytach do blokowania płyty maszynowej są zawsze dobrze dokręcone (rys. 25). OSPRZĘT SPECJALNY STOŁU MASTER cut 1500 DWA DODATKOWO MONTOWANE KLINY ROZSZCZEPIAJĄCE, NR ART. 6930000 I 6904000 DO STOSOWANIA RĘCZNYCH PILAREK TARCZOWYCH BEZ KLINA ROZSZCZEPIAJĄCEGO UWAGA: Opisany tu osprzęt specjalny może być stosowany tylko do stołu MASTER cut 1500. WSKAZÓWKA: Działanie i obsługa tego osprzętu specjalnego zostały opisane poniżej i zilustrowane od strony 24.

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Oba kliny rozszczepiające pozwalają na stosowanie ręcznych pilarek tarczowych bez klina rozszczepiającego. Klin rozszczepiający 6903000 może być stosowany do ręcznych pilarek tarczowych z piłami tarczowymi o maksymalnej średnicy 160 mm i szerokości cięcia od przynajmniej 2,4 mm do maksymalnie 2,8 mm. Klin rozszczepiający 6904000 może być stosowany do ręcznych pilarek tarczowych z piłami tarczowymi o maksymalnej średnicy 200 mm, szerokości cięcia od przynajmniej 2,4 mm do maksymalnie 2,8 mm oraz maksymalnej głębokości cięcia 66 mm. UWAGA: Przed użyciem osprzętu specjalnego należy koniecznie przestrzegać ogólnych wskazówek bezpieczeństwa, wskazówek bezpieczeństwa dotyczących ręcznych pilarek tarczowych i oryginalnej instrukcji obsługi ręcznej pilarki tarczowej bez klina rozszczepiającego!

KLINY ROZSZCZEPIAJĄCE NR ART. 6903000 I 6904000

Klin rozszczepiający, artykuł 6903000, zawiera: 1 klin rozszczepiający (do piły tarczowej o maks. średnicy 160 mm), 1 mocowanie klina rozszczepiającego (wersja długa), 1 wzornik nastawczy (rys. A). Klin rozszczepiający, artykuł 6904000, zawiera: 1 klin rozszczepiający (do piły tarczowej o maks. średnicy 200 mm), 1 mocowanie klina rozszczepiającego (wersja krótka), 1 wzornik nastawczy (rys. B). BDAL 6906_116306906 05.08.13 17:32 Seite 122N

UWAGA: Poniżej opisano montaż i działanie klina rozszczepiającego nr art. 6903000 do ręcznych pilarek tarczowych z piłą tarczową o maks. średnicy 160 mm. Montaż i działanie klina rozszczepiającego nr art. 6904000 do ręcznych pilarek tarczowych z piłą tarczową o maks. średnicy 200 mm są takie same. Jednak za pomocą tego klina rozszczepiającego można obrabiać elementy o maks. wysokości 60 mm.

MONTAŻ KLINA ROZSZCZEPIAJĄCEGO

Otworzyć płytę maszynową w sposób pokazany na rys. 16 (rys. C.1). Zamontować trzpień mocujący za pomocą elementów mocujących. Połączenie to należy luźno zamontować (rys. C.2). Zamknąć płytę maszynową (rys. C.3). Włożyć klin rozszczepiający ok. 2 cm od góry w rowek trzpienia mocującego. Zwrócić uwagę na to, aby klin rozszczepiający był przechylony w kierunku strzałki do oporu na płycie maszynowej w sposób pokazany na rysunku (= ustawienie pionowe). Dokręcić śrubę imbusową (rys. C.4, C.5). Otworzyć teraz płytę maszynową (rys. C.6).

MONTAŻ RĘCZNEJ PILARKI TARCZOWEJ

Odsunąć osłonę ochronną ręcznej pilarki tarczowej i ustawić maszynę centralnie względem szczeliny cięcia. Poluzować blokadę głębokości cięcia ręcznej pilarki tarczowej i ustawić maksymalną głębokość cięcia. Zacisnąć blokadę głębokości cięcia. UWAGA: Sprawdzić teraz odległość od najbardziej wysuniętego do przodu zęba piły tarczowej do przedniej krawędzi szczeliny cięcia. Odległość ta musi być mniejsza od 20 mm. Ustawić przednią część ręcznej pilarki tarczowej wraz ze znakiem 0 na płycie podstawy ręcznej pilarki tarczowej i obiema pomocniczymi liniami na płycie maszynowej. Na tylnej części ręcznej pilarki tarczowej ustawić piłę tarczową centralnie względem klina rozszczepiającego (rys. D.1). Wskazówka: Najlepszą widoczność do sprawdzania prawidłowego ustawienia uzyskuje się za klinem rozszczepiającym w kierunku piły tarczowej, ponieważ jest ona wykonana z grubszego materiału niż klin rozszczepiający. Po ustawieniu ręcznej pilarki tarczowej najpierw zamontować oba ograniczniki boczne w taki sposób, aby całą powierzchnią stykały się z płytą podstawy maszyny. Następnie zamontować obie łapy mocujące (rys. D.2). UWAGA: Sprawdzić jeszcze raz, czy piła tarczowa jest ustawiona centralnie względem klina rozszczepiającego; jeżeli nie, to należy na nowo ustawić ręczną pilarkę tarczową. Zamocować teraz następną stronę płyty podstawy. W tym celu najpierw zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zwrócić uwagę na przyleganie całej powierzchni do płyty podstawy. Następnie po przeciwległej stronie analogicznie zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zamontować teraz obie łapy mocujące (rys. D.3). Obie łapy mocujące muszą być zamontowane maksymalnie w kierunku dłuższej strony płyty podstawy. Wskazówka: Kolejne możliwości mocowania w przypadku różnych płyt podstawy przedstawiono na stronach 13 - 15. Za pomocą wzornika nastawczego ustawić bezpieczny odstęp między klinem rozszczepiającym i piłą tarczową. Zamknąć płytę maszynową (rys. E.1). Zamontować na klinie rozszczepiającym pojedyncze elementy pokazane na rysunku (rys. E.2). Dokręcić śrubę i nakrętkę radełkowaną, które są połączone z klinem rozszczepiającym; zamontować luźno śrubę i nakrętkę radełkowaną znajdującą się z przodu w obudowie (rys. E.3). Poluzować teraz kluczem imbusowym mocowanie klina rozszczepiającego (rys. E.4). Zsunąć klin rozszczepiający pionowo do piły tarczowej (rys. E.5). Zsuwać klin rozszczepiający tak daleko, aż przynajmniej jeden ząb piły tarczowej dotknie wzornika nastawczego w obudowie (szczegół E.6). Dokręcić przednią nakrętkę radełkowaną (rys. E.6). Po dokręceniu śruby imbusowej zostanie ustawiony bezpieczny odstęp (maks. 5 mm) od piły tarczowej do klina rozszczepiającego (rys. E.7). Następnie odkręcić wzornik nastawczy od klina rozszczepiającego (rys. E.8). UWAGA: Sprawdzić jeszcze raz, czy piła tarczowa jest ustawiona centralnie względem klina rozszczepiającego (szczegół na rys. E.8) i czy zachowany jest bezpieczny odstęp maks. 5 mm od piły tarczowej do klina rozszczepiającego (szczegół na rys. E.6); jeżeli nie, należy na nowo ustawić ręczną pilarkę tarczową. UWAGA: Przed rozpoczęciem każdej czynności sprawdzić, czy klin rozszczepiający i elementy mocujące są mocno dokręcone! Zablokować teraz płytę maszynową w sposób przedstawiony na rys. 17. Stół jest teraz przygotowany do stacjonarnego cięcia; w tym celu należy przeczytać rozdział dotyczący stacjonarnego cięcia za pomocą ręcznej pilarki tarczowej. Regulacja głębokości cięcia Przy zmianie głębokości cięcia ręcznej pilarki tarczowej należy także zmienić wysokość klina rozszczepiającego, aby zapewnić bezpieczny odstęp (maks. 5 mm) od piły tarczowej. Poluzować najpierw klin rozszczepiający kluczem imbusowym. Ustawić wybraną głębokość cięcia ręcznej pilarki tarczowej. Zacisnąć teraz blokadę głębokości cięcia. Zamontować i ustawić wzornik nastawczy wraz z klinem rozszczepiającym w sposób przedstawiony na rys. E.1 do E.8. Pionowe cięcia ukośne W przypadku pionowych cięć ukośnych należy na nowo ustawić ręczną pilarkę tarczową. Ustawić na ręcznej pilarce tarczowej odpowiedni kąt ukosu. Odsunąć osłonę ochronną ręcznej pilarki tarczowej i ustawić maszynę centralnie względem szczeliny cięcia. Poluzować blokadę głębokości cięcia ręcznej pilarki tarczowej i ustawić maksymalną głębokość cięcia. Dokręcić blokadę głębokości cięcia (rys. F.1, F2). Poluzować śrubę imbusową i przechylać klin rozszczepiający, aż zostanie on obrócony dokładnie do położenia środkowego względem piły tarczowej (rys. F.3). UWAGA: Sprawdzić teraz odległość od najbardziej wysuniętego do przodu zęba piły tarczowej do przedniej krawędzi szczeliny cięcia. Odległość ta musi być mniejsza od 20 mm (rys. F.4). Dokręcić śrubę imbusową (rys. F.5). UWAGA: Ustawić teraz piłę tarczową równolegle w szczelinie cięcia, uważając jednocześnie, aby piła tarczowa zawsze była ustawiona centralnie względem klina rozszczepiającego. Zamontować teraz oba ograniczniki boczne tak, aby całą powierzchnią stykały się z płytą podstawy maszyny. Następnie zamontować obie łapy mocujące. Zamocować teraz następną stronę płyty podstawy. W tym celu najpierw zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zwrócić uwagę na przyleganie całej powierzchni do płyty podstawy. Następnie po przeciwległej stronie analogicznie zamontować uchwyt kątowy z dwoma ogranicznikami bocznymi. Zamontować teraz obie łapy mocujące. Obie łapy mocujące muszą być zamontowane maksymalnie w kierunku dłuższej strony płyty podstawy (rys. G). BDAL 6906_116306906 05.08.13 17:32 Seite 123N

Za pomocą wzornika nastawczego ustawić bezpieczny odstęp między klinem rozszczepiającym i piłą tarczową. Zamknąć płytę maszynową (rys. H.1). Zamontować pokazane na rysunku pojedyncze elementy na klinie rozszczepiającym (rys. H.2). Dokręcić śrubę i nakrętkę radełkowaną, które są połączone z klinem rozszczepiającym; zamontować luźno śrubę i nakrętkę radełkowaną znajdującą się z przodu w obudowie (rys. H.3). Poluzować teraz kluczem imbusowym mocowanie klina rozszczepiającego (rys. H.4). Dosunąć do piły tarczowej klin rozszczepiający ustawiony pod takim samym kątem jak piła (rys. H.5). Dosuwać klin rozszczepiający tak daleko, aż przynajmniej jeden ząb piły tarczowej dotknie wzornika nastawczego w obudowie (szczegół H.6). Dokręcić przednią nakrętkę radełkowaną (rys. H.6). Po dokręceniu śruby imbusowej ustawiony jest bezpieczny odstęp (maks. 5 mm) od piły tarczowej do klina rozszczepiającego (rys. H.7). Następnie odkręcić wzornik nastawczy od klina rozszczepiającego. Zablokować teraz płytę maszynową w sposób pokazany na rys. 17 i sprawdzić jeszcze raz swobodę ruchu piły tarczowej (rys. I). UWAGA: Sprawdzić jeszcze raz, czy piła tarczowa jest ustawiona centralnie względem klina rozszczepiającego (szczegół na rys. I) i zachowany jest bezpieczny odstęp maks. 5 mm od piły tarczowej do klina rozszczepiającego (szczegół na rys. H.6); jeżeli nie, należy na nowo ustawić ręczną pilarkę tarczową. UWAGA: Przed rozpoczęciem każdej czynności sprawdzić, czy klin rozszczepiający i elementy mocujące są mocno dokręcone! Stół jest teraz przygotowany do stacjonarnego cięcia; w tym celu należy przeczytać rozdział dotyczący stacjonarnego cięcia za pomocą ręcznej pilarki tarczowej. Gwarancja Droga Majsterkowiczko, drogi Majsterkowiczu. Nabyliście Państwo nasz wysokiej jakości wyrób wolfcraft
