BRUGSANVISNING 6902506 WOLFCRAFT

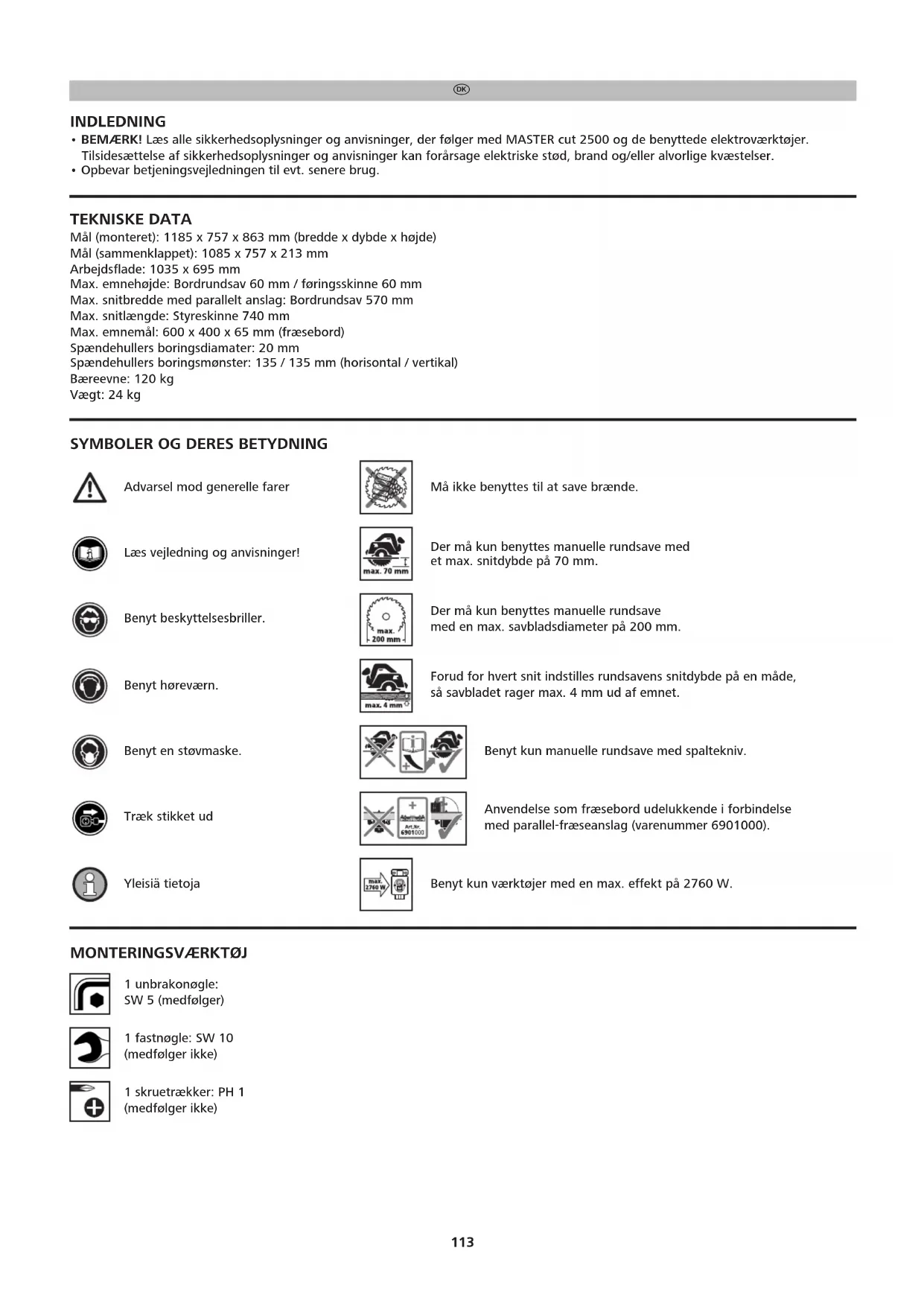

• BEMÆRK! Læs alle sikkerhedsoplysninger og anvisninger, der følger med MASTER cut 2500 og de benyttede elektroværktøjer. Tilsidesættelse af sikkerhedsoplysninger og anvisninger kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser.

• Opbevar betjeningsvejledningen til evt. senere brug. TEKNISKE DATA Mål (monteret): 1185 x 757 x 863 mm (bredde x dybde x højde) Mål (sammenklappet): 1085 x 757 x 213 mm Arbejdsflade: 1035 x 695 mm Max. emnehøjde: Bordrundsav 60 mm / føringsskinne 60 mm Max. snitbredde med parallelt anslag: Bordrundsav 570 mm Max. snitlængde: Styreskinne 740 mm Max. emnemål: 600 x 400 x 65 mm (fræsebord) Spændehullers boringsdiamater: 20 mm Spændehullers boringsmønster: 135 / 135 mm (horisontal / vertikal) Bæreevne: 120 kg Vægt: 24 kg

Må ikke benyttes til at save brænde. Der må kun benyttes manuelle rundsave med et max. snitdybde på 70 mm. Der må kun benyttes manuelle rundsave med en max. savbladsdiameter på 200 mm. Forud for hvert snit indstilles rundsavens snitdybde på en måde, så savbladet rager max. 4 mm ud af emnet. Benyt kun værktøjer med en max. effekt på 2760 W. Benyt kun manuelle rundsave med spaltekniv. Anvendelse som fræsebord udelukkende i forbindelse med parallel-fræseanslag (varenummer 6901000). Advarsel mod generelle farer Læs vejledning og anvisninger! Benyt beskyttelsesbriller. Benyt høreværn. Træk stikket ud Yleisiä tietoja Benyt en støvmaske.

1 unbrakonøgle: SW 5 (medfølger) 1 skruetrækker: PH 1 (medfølger ikke) 1 fastnøgle: SW 10 (medfølger ikke) BDAL 6902_116306902 26.04.17 11:51 Seite 113114 KORREKT BRUG MASTER cut 2500 er en kombineret præcisionsbordsav og arbejdsstation. Den er velegnet til:

• montering af en rundsav med spaltekniv på maskinpladen med en maks. savklingediameter på 200 mm og en maks. snitdybde på 70 mm. Anvend kun save inden for de angivne maksimale grundpladedimensioner (se billede 13). Det relevante spalteindlæg skal bruges. Den er således en stationær bordrundsav.

• anvendelse som rundsavsbord til rundsave uden spaltekniv. Udelukkende i forbindelse med separat spaltekniv som tilbehør, varenummer 6916000 med en maks. savklingediameter på 160 mm og en skærebredde på min. 2,4 mm.

• anvendelse som rundsavsbord til rundsave uden spaltekniv. Udelukkende i forbindelse med separat spaltekniv som tilbehør, varenummer 6917000 med en savklingediameter på min. 161 mm til maks. 200 mm, en skærebredde på min. 2,4 mm og op til maks. 66 mm skæredybde.

• anvendelse som håndrundsav på føringsskinnen til behandling af større emner som døre, arbejdspladser osv. Her fungerer maskinpladen med spalteindlæg og føringsskinne som styreskinne for føringsskinnen.

• anvendelse som rundsavsbord. Spalteindlægget for stiksave og overfræsere skal anvendes.

• montering af en kap- og geringssav. Kap- og geringssaven skal monteres sikkert i de dertil indrettede lange huller med det medfølgende fastgørelsesmateriale.

• anvendelse som fræsebord udelukkende i forbindelse med parallel-fræseanslag art.nr. 6901000 og til overfræsere med 230 V og maks. 1.800 W. Anvend ingen fræser med en diameter på over 27 mm! Fræsemaskinen må ikke bruges i forbindelse med føringsskinnen. Spalteindlægget for overfræsere og stiksave skal anvendes med indlægsringene.

• anvendelse som arbejdsbord til bearbejdning af emner (f.eks. boring, slibning osv.). Ved hjælp af wolfcraft-enhåndstvingere (Varenummer 3036000) kan emnerne fastgøres sikkert i arbejdspladens spændehuller.

• Producentens angivelser og de anvendte maskiners sikkerhedsdatablade samt maskinbordets sikkerhedsdatablade skal overholdes.

• Overhold dine lokale love og bestemmelser ved bortskaffelse af MASTER cut 2500. Brugeren hæfter selv for skader og uheld som følge af uhensigtsmæssig brug.

• Hold arbejdsområdet rent og sørg for god ventilation. Uorden og ubelyste arbejdsområder kan være årsag til ulykker.

• El-værktøj må ikke benyttes i eksplosionstruede områder, hvor der befinder sig brændbar væske, gasser eller støvpartikler. Under arbejdet med el-værktøj dannes der gnister, der kan antænde støv eller dampe.

• Børn og andre personer skal holdes på afstand, når el-værktøjet benyttes. I tilfælde af uopmærksomhed kan man miste kontrollen over værktøjet.

• El-værktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Der må ikke benyttes adapterstik sammen med el-værktøjer. Uændrede stik og passende stikkontakter nedsætter risikoen for elektrisk stød.

• El-værktøjer skal beskyttes mod regn og fugtighed. Hvis der trænger vand ind i et el-værktøj, øges risikoen for elektrisk stød.

• Hvis el-værktøjet anvendes til udendørs arbejder, må der kun benyttes forlængerledninger, der er godkendt til udendørs brug. Brug af en sådan forlængerledning nedsætter risikoen for elektrisk stød.

• Hvis det bliver nødvendigt at arbejde med el-værktøjet i fugtige omgivelser, skal der anvendes en fejlstrømsafbryder. En sådan afbryder nedsætter risikoen for elektrisk stød.

• Vær opmærksom og fokuseret på det, du laver, og lad fornuften råde, når du arbejder med el-værktøjet. Undlad at benytte el-værktøjet, hvis du er træt eller under indflydelse af euforiserende stoffer, spiritus eller medicin. Et øjebliks uopmærksomhed kan føre til alvorlige kvæstelser.

• Benyt egnet personligt beskyttelsesudstyr, dvs. høreværn, beskyttelsesbriller, støvmaske i forbindelse med støvgenererende arbejde samt beskyttelseshandsker ved bearbejdning af ru materialer og ved udskiftning af værktøj.

• Fjern justeringsredskaber eller skruenøgler før du starter el-værktøjet. Et stykke redskab eller en nøgle, der sidder i en bevægelig del af el-værktøjet, kan forårsage kvæstelser.

• Ifør dig passende beklædning. Tøjet må ikke være løstsiddende og der må ikke bæres smykker. Hår, tøj og handsker holdes på afstand af roterende dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget af roterende dele.

• Benyt altid beskyttelseskappe med støvudsugning.

• El-værktøjet må ikke benyttes, hvis kontakten er defekt. El-værktøj, der hverken kan tændes eller slukkes, er farligt og skal repareres.

• El-værktøj, der ikke er i brug, skal opbevares utilgængeligt for børn. Personer, der ikke er fortrolige med brugen af el-værktøjet eller ikke har læst disse anvisninger, må ikke benytte værktøjet. El-værktøjer er farlige, hvis de benyttes af uerfarne personer.

• Før du påbegynder arbejdet skal alle apparater og værktøjer funktionstestes. Der må ikke arbejdes med beskadiget eller sløvt værktøj.

• El-værktøjer må kun repareres af kvalificeret fag personale. Benyt de originale reservedele. På den måde sikrer man, at el-værktøjets sikkerhedsstandard bevares.

• Træk stikket ud eller tag akkupakken ud af elektroværktøjet, inden du foretager indstillinger på apparatet eller udskifter tilbehørsdele. Utilsigtet start af elektroværktøjet kan forårsage uheld.

• Opstil maskinbordet korrekt, inden du monterer elektroværktøjet. Korrekt opstilling er vigtigt for at forhindre, at bordet bryder sammen.

• Fastgør elektroværktøjet sikkert på maskinpladen, inden du benytter det. Hvis elektroværktøjet glider af på maskinpladen, kan dette medføre tab af kontrol.

• Stil maskinbordet på et fast, jævnt og vandret underlag. Hvis maskinbordet vipper eller flytter sig, vil dette få negativ indflydelse på føring af elektroværktøjet eller emnet.

• Pas på ikke at overbelaste maskinbordet. Maskinbordet må ikke benyttes som stige eller stativ. Overbelastning (f.eks. hvis noget står på maskinbordet) kan føre til, at bordets tyngdepunkt flytter sig og bordet vælter. BDAL 6902_116306902 26.04.17 11:51 Seite 114115

• Bordet må ikke benyttes til bearbejdning af materialer, der ikke er af træ, og heller ikke til let spåntagende kunststoffer. Undtagelse: Let spåntagende metaller (f.eks. aluminium) må gerne bearbejdes med stiksav, hvis der benyttes egnede savklinger.

• Løse splinter, spåner og lignende må ikke fjernes med hånden fra området tæt på savklingen, når denne kører!

• De anvendte maskiner skal leve op til kravene iht. DIN EN 60745-1. Apparater fra og med byggeår 1995 skal bære et CE-tegn.

• Ved manuel bearbejdning af emnerne skal der benyttes parallelt anslag eller vinkelanslag.

• Når der er blevet slukket for motoren, må savklingerne ikke bremses ved tryk fra siden!

• Benyt kun værktøjerne til det, de er beregnet til.

• Benyt kun intakte savklinger; grundlegemet må ikke være tykkere og udlægningen ikke smallere end spaltekilen.

• Kontrollér med jævne mellemrum, at alle skruer er spændt forsvarligt!

• Benyt ikke arbejdsbordet til andre formål end dem, det er beregnet til!

• Alle genstande, der ikke skal bruges, fjernes fra arbejdsbordet.

• Må ikke benyttes til at save brænde.

• Benyt ikke maskinbordet til savning af rundtømmer.

• Benyt udelukkende sikkerhedskontakten til at tænde og slukke elektroværktøjerne.

• Til vedvarende fiksering af kontakten i “ON“-position må du kun benytte medfølgende startklemme.

• Beskadigede spalteindlæg skal straks erstattes af nye.

• Benyt altid en skubbepind i forbindelse med bearbejdning af smalle emner.

• Forvis dig om, at excenterstængerne til fiksering af bordbenene er lukket.

• Inden du går i gang med at save, skal du forvisse dig om, at både håndrundsaven, overfræseren eller stiksaven er forsvarligt fastgjort til maskinpladen og at denne er gået i hak i maskinbordets udsparing eller sidder sikkert i føringsskinnen.

• Vær opmærksom på de max. emnemål (se tekniske data).

• De forskellige spalteindlæg må kun benyttes til deres specifikke anvendelsesområde (se grafisk beskrivelse på de enkelte indlæg).

• Hæng skydestokken, spalteindlægget eller vinkelanslaget på de dertil indrettede skruekroge, når de ikke er i brug.

• Anvend ikke maskinbordet i forbindelse med regn eller fugtighed i det fri.

• Udover de sikkerhedsanvisninger, der gælder for maskinen, bedes du være opmærksom på de for håndrundsave gældende sikkerhedsanvisninger.

• Der må kun benyttes håndrundsave med spaltekile, max. 200 mm savklingediameter samt max. 70 mm skæredybde.

• Benyt kun save inden for de nævnte max. grundplademål (se fig. 13).

• Bordrundsave må kun benyttes med korrekt monteret beskyttelseskappe.

• BEMÆRK: Se efter, om rundsavklingen er monteret parallelt med spalteindlæggets åbning. Eventuelt kan det blive nødvendigt at foretage rejustering af håndrundsaven.

• Lange emner skal støttes på aftagesiden, så de kommer til at ligge vandret; benyt f.eks. wolfcraft rullebuk (Art.-nr. 6119973).

• Pas på, at håndrundsaven ikke overbelastes.

• Der må ikke benyttes slibeskiver.

• Anvend kun de anbefalede savklinger og vælg disse afhængigt af, hvilke materialer der skal bearbejdes.

• FARE: Stik ikke hånden ned i saveområdet eller omkring savklingen.

• Før ikke hånden ind under emnet. Under emnet kan beskyttelseskappen ikke yde nogen beskyttelse mod savklingen.

• Tilpas snitdybden efter emnets tykkelse. Nedenfor emnet skal man kunne se mindre end en fuld tandhøjde.

• Vær altid forberedt på, at savklingen evt. får fat i emnet under savningen og at dette kan blive slynget ind mod brugeren.

• Tilbageslag skyldes altid forkert og/eller uhensigtsmæssig brug af saven. Dette kan dog forhindres gennem foranstaltninger, der beskrives i det følgende.

• Hold fast i saven med begge hænder og hold armene i en position, fra hvilken tilbageslagskraften kan afværges. Stå altid lidt forskudt i forhold til savbladet, dvs. savbladet må ikke flugte med kroppen. Ved et tilbageslag kan rundsaven springe tilbage, men tilbageslagskraften kan afværges, hvis der træffes egnede foranstaltninger.

• Hvis savklingen sætter sig fast eller du afbryder arbejdet, skal du slukke for saven og holde denne i ro i materialet indtil savklingen står stille. Prøv aldrig at trække saven (baglæns) ud af emnet, så længe savklingen bevæger sig, da dette kan bevirke et tilbageslag. Find ud af, hvorfor savklingen har sat sig fast, og fjern så årsagen.

• Hvis du ønsker at sætte en sav i gang, der befinder sig i et emne, skal savklingen centreres i savspalten. Forvis dig om, at savtænderne ikke har sat sig fast i emnet. Hvis savklingen sidder fast, er der fare for, at den springer ud af emnet eller forårsager et tilbageslag, når saven startes påny.

• Sørg for god støtte til store plader for at mindske risikoen for tilbageslag som følge af at savklingen har sat sig fast. På grund af deres egenvægt kan det nemt ske, at store plader bliver bøjet. Pladerne skal støttes i begge sider, dvs. både tæt på savspalten og ud mod kanten.

• Der må ikke benyttes sløve eller beskadigede savklinger, da de pga. en for smal savspalte vil forårsage større friktion og tilbageslag. Desuden er der stor risiko for, at savklingen sætter sig fast.

• Før du går i gang med at save, skal du huske at spænde indstillingen for snitdybde og snitvinkel. Hvis indstillingen ændres, mens der saves, er der fare for at savklingen sætter sig fast og forårsager et tilbageslag.

• Udvis særlig forsigtighed i forbindelse med dyksnit i eksisterende vægge eller andre ”skjulte” områder, idet savklingen kan blokere og forårsage et tilbageslag.

• Vær opmærksom på de max. emnemål (se tekniske data).

• Benyt altid glidestaven i forbindelse med savning af riller og fuger, da savbladet ikke er synligt. BDAL 6902_116306902 26.04.17 11:51 Seite 115m

• Montér beskyttelsesafskærmningen korrekt. Beskyttelsesafskærmningen skal være funktionsdygtig og monteret korrekt. Løse, beskadigede eller ikke-korrekt fungerende beskyttelsesafskærmning skal repareres eller udskiftes.

• Anvend altid beskyttelsesafskærmning til savklingen samt spaltekniven i forbindelse med delesnit. Ved delesnit, hvor savklingen skærer helt igennem emnets tykkelse, formindsker beskyttelsesafskærmningen og andre sikkerhedsanordninger risikoen for beskadigelser.

• OBS: Fugesnit, udskæring eller opdeling i løbet af arbejdsprocessen er ikke tilladt med maskinbordet!

• OBS: Emner, der er tyndere en 2 mm, må ikke bearbejdes!

• Inden elværktøjet slås til, skal man sikre, at savklingen ikke er i kontakt med beskyttelsesafskærmningen, spaltekniven eller emnet. Hvis savklingen kommer i kontakt med disse komponenter, er der risiko for en farlig situation.

• Justér spaltekniven i overensstemmelse med beskrivelsen i denne betjeningsvejledning. Forkert afstand, position og indstilling kan forårsage, at spaltekniven ikke effektivt forhindrer tilbageslag.

• For at spaltekniven kan fungere, skal den kunne skære i emnet. Ved skæring i emner, der er for korte til, at spaltekniven kan skære i dem, fungerer spaltekniven ikke. Under disse betingelser kan spaltekniven ikke forhindre et tilbageslag.

• Anvend den passende savklinge til spaltekniven. For at spaltekniven kan fungere korrekt, skal savklingens diameter passe til den relevante spaltekniv, savklingens hovedblad skal være tyndere end spalteknivens, og tandbredden være større end spalteknivens tykkelse.

• FARE: Hold fingre og hænder væk fra savklingen og savområdet. Et øjebliks uopmærksomhed eller ved en forkert bevægelse kan hånden kan man komme i kontakt med savklingen og pådrage sig alvorlige skader.

• Før emnet udelukkende imod savklingens eller skæreværktøjets omdrejningsretning. Hvis man fører emnet i samme omdrejningsretning som savklingen over bordet, kan det medføre, at emnet og hånden kommer i kontakt med savklingen.

• Anvend ved snit på langs aldrig geringsanslag ved fremføring af emnet, og anvend ved tværsnit med geringsanslaget aldrig derudover parallelanslaget til længdeindstilling. Samtidig føring af emnet med parallelanslaget og geringsanslaget forhøjer risikoen for, at savklingen sætter sig fast, og der opstår et tilbageslag.

• Ved længdesnit skal fremføringskraften til emnet udføres mellem anslagsskinnen og savklingen. Anvend en skydestok, når afstanden mellem anslagsskinnen og savklingen er mindre end 150 mm, og en skydeblok, når afstanden er mindre end 50 mm. Denne form for arbejdsredskaber sørger for, at hånden forbliver i sikker afstand af savklingen.

• Anvend kun den medfølgende skydestok fra producenten eller en, der er fremstillet i overensstemmelse med henvisningerne. Skydestokken sikrer, at håndens afstand til savklingen er tilstrækkelig.

• Anvend aldrig en beskadiget skydestok, eller en, der er savet i. En beskadiget skydestok kan gå i stykker og medføre, at hånden kommer i kontakt med savklingen.

• Anvend altid arbejdsredskaber. Anvend altid parallelanslaget eller geringsanslaget til placering og fremføring af emnet. "Uden arbejdsredskaber" betyder, at emnet ikke fremføres ved hjælp af parallelanslag eller geringsanslag, men fremføres eller understøttes med hænderne. Savning med hænderne fører til forkert udførelse, fastklemning og tilbageslag.

• Grib aldrig fat i en savklinge, der er i bevægelse. Hvis man tager fat i et emne, kan det medføre utilsigtet kontakt med savklingen, mens den er i bevægelse.

• Understøt lange og/eller brede emner bag på eller ved siden af savebordet, så emnet forbliver i vater. Lange og/eller brede emner er tilbøjelige til at falde ud over savebordets kant, hvilket medfører tab af kontrol, fastklemning af savklingen og tilbageslag.

• Fremfør emnet jævnt. Undlad at bøje eller dreje emnet. Hvis savklingen sætter sig fast, skal du slå elværktøjet fra, trække stikket ud og løse problemet, der har forårsaget fastklemningen. Hvis savklingen fastklemmes på grund af emnet, kan det medføre tilbageslag eller blokering af motoren.

• Fjern ikke afsavet materiale, mens saven drejer rundt. Afsavet materiale kan sætte sig fast mellem savklinge og anslagsskinne eller i beskyttelsesafskærmningen og trække fingre ind mod savklingen, når dette materiale fjernes. Sluk saven, og afvent, indtil savklingen ikke er i omdrejninger, før materialet fjernes.

• Man bør aldrig stå i lige ud for savklingen. I forhold til savklingen bør man altid befinde sig på samme side som anslagsskinnen. Ved et tilbageslag kan emnet blive slynget i høj fart mod personer, der står foran og ud for savklingen.

• Grib aldrig fat i savklingen for oven eller bag på for at trække eller understøtte emnet. Det kan føre til utilsigtet kontakt med savklingen, eller et tilbageslag kan medføre, at dine fingre trækkes ind mod savklingen.

• Hold og tryk aldrig emnet, der skal saves i, mod savklingen, når det er i omdrejning. Ved at trykke emnet, der skal saves i, mod savklingen, medfører fastklemning og tilbageslag.

• Placer anslagsskinnen parallelt med savklingen. Hvis anslagsskinnen ikke er tilrettet, trykkes emnet mod savklingen og forårsager et tilbageslag.

• Vær særdeles forsigtig ved savning i uoverskuelige dele af sammensatte emner. Den anvendte savklinge kan save i objekter, der kan medføre tilbageslag.

• Sørg for understøttelse af store plader for mindske risikoen for tilbageslag i forbindelse med en fastklemt savklinge. Store plader kan bøje sig under deres egen vægt. Plader skal være understøttet der, hvor de rager ud over bordkanten.

• Vær særdeles forsigtig ved savning i emner, der er buede, sammenfiltrede, strakte eller ikke har nogen lige kant, som kan anvendes til at fremføre emnet med et geringsanslag eller langs en anslagsskinne. Et strakt, sammenfiltret eller buet emne er ustabilt og medfører forkert placering af snitfugen i forhold til savklingen, fastklemning og tilbageslag.

• Undgå at save i emner, der ligger i forlængelse af hinanden, eller som er stablet. Savklingen kan gribe fat en eller flere dele og forårsage tilbageslag.

• Når man vil genstarte en sav, hvor savklingen sidder i emnet, skal man placere savklingen i midten savespalten, således at savklingens tænder ikke sidder fast i emnet. Hvis savklingen er fastklemt, kan emnet blive løftet og forårsage et tilbageslag, når der tændes for saven.

• Sørg for, at savklingerne er rene, skarpe og tilstrækkeligt udlagt. Anvend aldrig savklinger med for korte tænder eller savklinger med ujævne eller ødelagte tænder. Skarpe og korrekt udlagte savklinger mindsker risiko for fastklemning, blokering og tilbageslag.

• Slå bordrundsaven fra, og træk stikket ud, før bordindsatsen fjernes, udskifter savklingen, ændrer indstillinger for spaltekniven eller savklingens beskyttelsesafskærmning, eller hvis maskinen forlades uden opsyn. Disse forholdsregler forebygger uheld. BDAL 6902_116306902 26.04.17 11:51 Seite 116• Efterlad aldrig bordrundsaven uden opsyn, mens den er i omdrejninger. Sluk elværktøjet, og vent til, det er fuldstændig holdt op med at dreje rundt, inden det forlades uden opsyn. En sav, der ikke er under opsyn, udgør en ukontrolleret fare.

• Opstil bordrundsaven på et sted, der er jævnt, ordentligt belyst, og hvor man står sikkert og ikke kan komme ud af balance. Opstillingsstedet skal være stort nok til, at man kan håndtere emnerne uden problemer. Et rodet eller dårligt oplyst arbejdsområde eller et ujævnt, glat underlag øger risikoen for ulykker.

• Fjern regelmæssigt savspåner og savsmuld under savebordet og/eller i støvudsugningen. Savsmuld, der har samlet sig sammen, er brændbart og kan selvantænde.

• Sørg for at afsikre bordrundsaven. En forkert sikret bordrundsav kan bevæge sig eller vælte.

• Fjern indstillingsværktøjer, trærester osv. fra bordrundsaven, før den slås til. Uopmærksomhed eller mulige fastklemninger kan være farlige.

• Anvend altid savklinger af den korrekte størrelse og med passende monteringsboring (rombeformet eller rund). Savklinger, der ikke passer til savens monteringsdele, drejer ujævnt og er sværere at styre.

• Man må aldrig anvende beskadiget eller forkert savklingemonteringsmateriale, som for eksempel flanger, underlægsskiver, skruer eller møtrikker. Dette savklingemonteringsmateriale blev fremstillet specielt til denne sav med henblik på sikkert brug og optimal ydeevne.

• Man må aldrig stille sig oven på bordrundsaven, og man må heller ikke bruge den som skammel. Hvis elværktøjet vælter, eller hvis man kommer i kontakt med en savklinge, kan det medføre alvorlige skader.

• Sørg for, at savklingen er monteret i den korrekte omdrejningsposition. Anvend ikke slibesten eller stålbørster i forbindelse med bordrundsaven. Forkert montering af savklingen eller brug af ikke-anbefalet tilbehør kan medføre alvorlig personskade.

• Udover de sikkerhedsanvisninger, der gælder for maskinen, bedes du være opmærksom på de for stiksave gældende sikkerhedsanvisninger.

• Der må ikke arbejdes med beskadigede stiksave.

• Pas på ikke at udsætte stiksaven for overbelastning.

• Udover de maskinspecfikke sikkerhedshenvisninger skal man ligeledes overholde sikkerhedshenvisningerne for de anvendte kap- og geringssave.

• Monter kap- og geringssave i overensstemmelse med anvisningerne i denne betjeningsvejledning.

• Undgå at arbejde med en beskadiget kap- og geringssav, og anvend ikke stumpe eller beskadigede savklinger.

• Udover de sikkerhedsanvisninger, der gælder for maskinen, bedes du være opmærksom på de for overfræsere gældende sikkerhedsanvisninger.

• Vær forberedt på, at emnet pludseligt og uventet kan komme ud af kontrol i forbindelse med fræsning, og derved forårsage et tilbageslag.

• Maskinbordet må ikke anvendes til buefræsning!

• Fræsning må kun udføres med parallelt fræseanslag (Art.-nr. 6901000, fås som tilbehør) for at forhindre tilbageslag og håndberøring af fræseren.

• Vær opmærksom på den originale betjeningsvejledning til det parallelle fræseanslag (Art.-nr. 6901000) i forbindelse med montering.

• Der må ikke benyttes overfræser med over 1800 W og mere end 230 V.

• Der må ikke benyttes fræsere med en diameter på over 27 mm!

• Fræsemaskinen må ikke benyttes i kombination med føringsskinnen.

• Vær opmærksom på, at fremskubning kun må ske imod fræserens omdrejningsretning.

• Vælg de medfølgende indlægsringe afhængigt af fræseværktøjets størrelse. Vælg den mindst mulige indlægsring for størst mulig sikkerhed.

• Der må kun benyttes skarpe, vedligeholdte fræseværktøjer, der er korrekt indstillet iht. værktøjsfabrikantens anvisninger.

• Apparater og værktøjer: Vær opmærksom på de oplysninger om min./max.-omdrejningshastighed og omdrejningsretning, der findes på selve produktet, emballagen eller i den respektive betjeningsvejledning.

• Vær bevidst om, at ukorrekt brug af fræseværktøjer, emner og emneføringer kan føre til farlige situationer.

• Hold fingrene væk fra fræseværktøjet i forbindelse med fræsning på anslaget.

• Benyt så vidt muligt trykskoene i tillæg til det parallelle fræseanslag i forbindelse med fræsningen.

• Støt lange emner på aftagesiden for at forhindre farlige situationer som følge af ukontrollerede bevægelser. Støtteanordningen skal stå stabilt og være lige så høj som maskinbordet. Benyt evt. understøtning med rullebuk (Art.-nr. 6119973).

• Emnerne, der skal bearbejdes, må ikke være større eller tungere end at de kan håndteres sikkert af en person.

• Vælg den rigtige hastighed afhængigt af værktøjet og emnet. I betjeningsvejledningen til overfræseren finder du de nøjagtige hastighedsmål.

• Vær opmærksom på de max. emnemål (se Tekniske data). BDAL 6902_116306902 26.04.17 11:51 Seite 117118

LEVERINGSOMFANG Tag MASTER 700 cut 2500 ud af kassen, og kontrollér, om alt det afbildede indhold er til stede. (billede 1 og 2). GRUNDMONTERING Bordopbygning: Læg bordet på et jævnt, rent underlag (billede 3.1). Begge excenterarme skal løsnes, og det højre par ben skal klappes op indtil anslaget. Derefter lukkes begge excenterarme (billede 3.2). De fire excenterarme skal løsnes, og det venstre par ben skal klappes op indtil anslaget. Derefter lukkes alle fire excenterarme (billede 3.3). Bordet stilles på benene (billede 3.4), og efter behov justeres bordet ved at dreje på højdeindstillingen (billede 3.4). OBS: Pas på ikke at klemme dine hænder ved ud- og sammenklapning af bordet samt ved brug af maskinpladen. Sikkerhedsafbryder: Monter sikkerhedsafbryderen på maskinbordet som afbildet (billede 4). Beskyttelseskappe: Monter først beskyttelseskappens enkeltdele (billede 5.1). Skub holderen til beskyttelsesafskærmningen med guiden ind i aluminiumsprofilen (billede 5.2). Placer sikkerhedsskærmen over savespalten således, at skærmen dækker over det forreste savespalteområde. Drej grebsskruen i urets retning (billede 5.3). Vinkelanslag: Monter vinkelanslaget på maskinbordet som afbildet (billede 6.1 til 6.4). Vinkelanslag til føringsskinne: Monter det lange vinkelanslag, anslaget og anslagsføringen (billede 7.1). Anslaget skubbes ind i vinkelanslag med noten, og skrue grebsskruen fast i urets retning (billede 7.2). Skruehage til opbevaring: Skru de tre holdere løst sammen (billede 8.1), skub derefter holderne ind i guiden, og placer dem i passende afstand fra hinanden. Drej kontramøtrikkerne fast (billede 8.2). Skydestokken og/eller ikke nødvendige tilbehørsdele skal placeres på holderen (billede 8.3). Aktiveringsklemme: Bind den ene ende af snoren fast i hullet i aktiveringsklemmen og den anden ende af snoren i bordets hjørneprofil (billede 9). OBS: Vær opmærksom på, at snoren kun er lang nok til, at strømslutterklemmen automatisk løsner sig fra elværktøjer, hvis maskinpladen vipper.

MONTERING AF RUNDSAVEN

Bemærk: I forbindelse med førstegangsmontering af rundsaven og den parallelle placering af savklingen skal føringsskinnen først monteres på bordet. Montering af føringsskinne: Placer først den højre og venstre plastholder i de dertil indrettede boringer i aluminiumsprofilen. Læg føringsskinnen parallelt med noten i arbejdspladen på bordet, og før begge metalskruetvinger ind i skinnens profil. Skub begge skruetvinger ind i plastholderen, og tryk dem fast. I samme øjeblik retter føringsskinnen sig helt ud. Drej derefter begge skruetvinger fast (billede 10.1 og 10.2). Aftagning af maskinpladen: Hæv som afbildet først spalteindlægget på udsparingen for at frigøre den en smule (billede 11.1). Træk derefter spalteindlægget i pilens retning (billede 11.2). Løft nu spalteindlægget ud (billede 11.3). OBS: Spalteindlægget til bordrundsaven skal altid fjernes, før maskinpladen afmonteres! Løft nu maskinpladen ud af indhakket (billede 11.4). Når maskinpladen hæves, løsnes den af de fire klemmer og kan udtages med begge hænder (billede 11.5.). Genindsæt spalteindlægget (billede 11.6). Sæt maskinpladen på føringsskinnen: Sæt nu som afbildet maskinpladen på føringen ovenfra i føringsskinnen (billede 12). Kompatible rundsave: Du kan se de kompatible rundsaves maksimale dimensioner på (billede 13). Anvend kun rundsave med spaltekniv, maks. savklingediameter 200 mm og maks. snitdybde 70 mm. Montering og justering af rundsaven Løsn rundsavens skæredybdelåsesystem, og træk beskyttelseskappen tilbage. Sæt rundsaven på maskinpladen. Indstil skæredybden med tilstrækkeligt friløb i arbejdspladens not, og fastgør skæredybdelåsesystemet. Placer rundsavens savklinge parallelt mod føringsskinnens sorte gummiliste (billede 14.1). Monter nu de seks sideanslag på en sådan måde, at alle sideanslag er i fuld kontakt med hele fladen på maskinens grundplade. De to bageste anslag i længderetning fungerer som stopanslag for rundsaven i saveretningen for at sikre, at rundsaven forbliver i position, når den er i omdrejninger (billede 14.2). Efterfølgende monteres de fire spændekløer (billede 14.3). Aftag den monterede rundsav med maskinplade, og læg den på bordet som afbildet (billede 14.4). Afprøv ved fuld skæredybde afstanden fra den forreste tand på rundsaven til den forreste kant på spalteindlægget (billede 14.5). OBS: Denne afstand skal være mindre end 20 mm. I givet fald skal rundsaven indstilles på ny i længderetningen, og begge stopanslag skal indstilles igen. BDAL 6902_116306902 26.04.17 11:51 Seite 118119

Monter nu maskinpladen med rundsaven på bordet som afbildet, og aftag spalteindlægget (billede 14.6). Sæt maskinpladen i de forreste klemmer. Monter derefter bordpladen med en hånd i indhakket (billede 14.7). Sæt maskinpladen fast (billede 14.8). Genindsæt derefter spalteindlægget (billede 14.9). OBS: Kontrollér, at savklingen på rundsaven er monteret parallelt til spalteindlæggets åbning. I givet fald skal rundsaven indstilles på ny (billede 14.2 og 14.3). Anvendelse af rundsav med brede grundplader Hvis afstanden fra savklingens midte til den yderste kant på rundsavens grundplade er større end 128 mm, skal de to lange sideanslag anvendes ved monteringen. Her fungerer de to sideanslag i "Detalje F" samtidig som stopanslag for rundsaven (billede 14.10). Anvend kun rundsave inden for de angivne maksimale grundpladedimensioner (se billede 13). Tilslutning til strømforsyning: Sæt rundsavens stik i sikkerhedsafbryderen og et forlængerkabel fra sikkerhedsafbryderen til stikdåsen (billede 15.1). Forlængerkabel medfølger ikke. OBS: Tryk på termoafbryderen før første ibrugtagning! Efter strømafbrydelse som følge af overspænding betjenes termoafbryderen efter en ventetid på 5 – 10 min. Efterfølgende kan TIL/ON-knappen betjenes (billede 15.2). Tryk på den røde knap (FRA) på sikkerhedsafbryderen. Efterfølgende monteres aktiveringsklemmen på rundsaven (billede 15.3). Tryk nu på den grønne knap (TIL), og kontrollér savklingens friløb i spalteindlægget (billede 15.4). Tryk efterfølgende på den røde knap (FRA) igen. OBS: Træk altid stikket ud af stikkontakten, når maskinen ikke er i brug, eller når bordet klappes sammen. MASTER cut 2500 er nu klar til brug.

STATIONÆR SAVNING MED RUNDSAV

OBS: Arbejd altid med sikkerhedskappe, og anvend støvudsugningen på beskyttelseskappen. Savning med vinkelanslag Før vinkelanslaget ind i guiden (billede 16.1). Sørg for, at anslagets sorte ende er så tæt på beskyttelseskappen som muligt for at sikre, at kappen kan løftes (billede 16.2). Træk nu vinkelanslaget tilbage, og læg emnet ind mod vinkelanslaget. Tænd for rundsaven på sikkerhedsafbryderen. Skub som afbildet emnet på vinkelanslaget i pilens retning mod savklingen (billede 16.3), indtil emnet er savet helt igennem. Efterfølgende slukkes rundsaven igen via sikkerhedsafbryderen. OBS: Sørg altid for at holde begge dine hænder på forsvarlig afstand af savklingen (fare for personskade). I vinkelanslagets nuværende monteringstilstand kan der saves i emner i en højde på minimum 15 mm til maksimalt 60 mm. Når emnets højde er dybere end 15 mm, skal vinkelanslagsstyringen ombygges (billede 16.4 til 16.7) Med vinkelanslaget kan du save emner i en vinkel på 0° - 65°. Løsn håndskruen, indstil den ønskede vinkel, og spænd håndskruen til igen (billede 16.8). Efterfølgende saves som beskrevet i billederne 16.1 til 16.3. Savning med parallelanslag Monter i første omgang parallelanslaget løst som afbildet. Før parallelanslaget ind i guiden med åbnede excenterarme på bordet. Ret parallelanslaget ud ved hjælp af den påtrykte skala, så det ligger parallelt med føringsprofilen. Begge excenterarme skal trykkes ned, og fastgørelsesskruerne skrues fast. Sørg for, at parallelanslaget forløber parallelt med rundsavsklingen (billede 17.1). Derefter skal guiden monteres fra vinkelanslag til parallelanslag for at undgå tilbageslag fra emnet under savning. Anvend de afbildede fastgørelseselementer til vinkelanslaget. Monter herefter begge skruer med underlægsskiver og firkantmøtrikkerne løst på parallelanslaget (billede 17.2). Efterfølgende skubbes guiden som afbildet på parallelanslaget ind i begge firkantmøtrikker. Enden af guiden må maksimalt skubbes til enden af rundsavsklingen (billede 17.3). Spænd begge skruer. Løsn begge excenterarme, indstil den ønskede skærebredde, og sørg for, at parallelanslaget er indstillet parallelt til rundsavsklingen. Derefter trykkes begge excenterarme ned. Tænd for rundsaven på sikkerhedsafbryderen. Skub som afbildet emnet i pilens retning mod savklingen (billede 17.4), indtil emnet er savet helt igennem. Efterfølgende slukkes rundsaven igen via sikkerhedsafbryderen. Ved smalle emner skal den medleverede skydestok anvendes (billede 17.5). Efter behov kan parallelanslaget også monteres fra venstre side af rundsavsklingen. Hertil skal guiden skubbes en hulrække (billede 17.6). De nødvendige monteringsskridt ses på billederne 17.1 til 17.3. Vertikale geringssnit Ved vertikale geringssnit skal rundsaven justeres på ny. Fjern først spalteindlægget (billede 18.1). Løft derefter maskinpladen ud af indhakket (billede 18.2). Tag maskinpladen ud (billede 18.3). Træk rundsavens beskyttelseskappe tilbage, og genindfør spalteindlægget indtil anslag (billede 18.4). Den monterede maskinplade skal lægges på bordet som afbildet (billede 18.5). Løsn de fire spændekløer og de fire sideanslag. Indstil den ønskede geringsvinkel på rundsaven. Skub grundpladen parallelt med de to resterende stopanslag i pilens retning (billede 18.6). Vær særligt opmærksom på savklingens friløb i spalteindlægget. Efterfølgende fastmonteres de fire sideanslag og de fire spændekløer (billede 18.7). Monter nu maskinpladen med rundsaven på bordet, og aftag spalteindlægget. Sæt maskinpladen i de forreste klemmer. Monter derefter bordpladen med en hånd i indhakket. Skub maskinpladen ind, og genindsæt derefter spalteindlægget (billede 14.6 til 14.9). Bordet er nu klar til det lodrette geringssnit (billede 18.8). Efter behov kan sikkerhedsskærmen justeres til siden ved hjælp af justeringsskruen, så savklingen kan dreje frit og med tilstrækkelig afstand under sikkerhedsskærmen (billede 18.9). BDAL 6902_116306902 26.04.17 11:51 Seite 119120

Ved første montering (fig. 14.1 til 14.8) er håndrundsaven tilpasset nøjagtigt til arbejde med føringsskinne. Læg nu maskinpladen med den monterede håndrundsav på bordet og udskift spalteindlægget til stationær savning med spalteindlægget til savning med føringsskinne (fig. 19.1). Læg emnet på arbejdspladen. Benyt så vidt muligt altid vinkelanslaget til føringsskinnen (se afsnit om vinkelsnit). Montér dernæst føringsskinnen med hhv. de to holdere og to tvinger (fig. 19.2). Spænd de to tvinger godt fast, så emnet ikke flytter sig i forbindelse med savning. Placér maskinpladen med den monterede håndrundsav i føringen på føringsskinnen og indstil snitdybden på saven, så rundsavklingen rager max. 4 mm ud af emnet forneden. BEMÆRK: I forbindelse med savning af smalle emner skal føringsskinnen understøttes i hele bordbredden ved hjælp af emner af samme højde, så den ikke vipper ned sammen med maskinpladen. BEMÆRK: Håndrundsavens stik skal sættes til en rigtig stikkontakt. Sikkerhedskontakten og startklemmen må ikke benyttes, når der saves med føringsskinne. Tænd for håndrundsaven og før altid denne parallelt med føringsskinnen (fig. 19.3). Husk at slukke for rundsaven, når du har udført snittet. Vinkelsnit: Stik vinkelanslagets plastholder ned i et af arbejdspladens borehuller. Benyt altid det borehul, der befinder sig tættest på føringsskinnens snitkant. Skub den løst monterede anslagsføring ind mod vinkelanslaget i arbejdspladens rille og stik noten på anslagsføringen ind i profilen på vinkelanslaget. Justér emnet og vinkelanslaget ved hjælp af føringsskinnen og spænd grebskruen på anslagsføringen godt fast (fig. 19.4). Seriesnit: I forbindelse med seriesnit skal du huske at montere skyderen på anslaget. Før skyderen ind i noten på vinkelanslaget og drej metalanslaget ned til arbejdspladen. Læg emnet ind mod vinkelanslaget i den ønskede længde, træk skyderen ud til enden af emnet og spænd grebskruen fast (fig. 19.5).

Genindsæt derefter spalteindlægget til stiksave i maskinpladen (billede 20.1). Stiksaven placeres på maskinpladen på en sådan måde, a t savklingen kører i midten af saveåbningen. Monter nu stiksaven som afbildet (billede 20.2 og 20.3). Den monterede stiksav med maskinpladen sættes ind i bordet og skubbes ind i de fire holdere. Slut aktiveringsklemmen til stiksavens afbryder, og sæt maskinens stik i sikkerhedsafbryderen. Bordet kan nu anvendes med en stiksav (billede 20.4).

MONTERING AF EN KAP- OG GERINGSSAV

Der er mulighed for at montere en kap- og geringssav på bordet ved hjælp af de medfølgende monteringsskruer. Placer kap- og geringssaven midt på bordet med monteringsborehullerne over begge lange huller i bordpladen. Fastgør nu kap- og geringssaven. Til dette skal skruerne og de fire små mellemlægsskiver stikkes gennem monteringsborehullerne oppe fra og gennem bordpladerne. Fastgør nede fra med de store mellemlægsskiver og møtrikker (billede 21). OBS: Kap- og geringssaven skal fastgøres på bordet med mindst to monteringsskruer, fire skiver og to møtrikker. Hvis monteringsboringerne for saven ikke passer med de lange huller i bordpladen, må kap- og geringssaven ikke anvendes.

INDSTILLING AF MASKINPLADEN

Højden på maskinpladen i arbejdspladen er fra fabrikken indstillet på en sådan måde, at emnet kan glide hen over arbejds- og maskinpladen. Maskinpladen kan efter behov indstilles i højden. Løsn de fem kontramøtrikker. Derefter justeres maskinpladen med de fem indstillingsskruer i højden, så den flugter med arbejdspladen, hvorefter kontramøtrikkerne spændes igen (billede 22). Før du påbegynder arbejdet, skal du altid kontrollere, om de fem kontramøtrikker er spændt til. SPECIALTILBEHØR TIL MASTER cut 2500 TO EKSTRA MONTERBARE SPALTEKNIVE, ART. NR. 6916000 OG 6917000

De to ekstra spalteknive muliggør anvendelse af rundsave uden spaltekniv. Spaltekniv 6916000 er til anvendelse af rundsave med rundsavsklinger med en maks. rundsavklingediameter på 160 mm med en skærebredde på mindst 2,4 mm og maksimalt 2,8 mm. Spaltekniv 6917000 er tilladt til anvendelse af rundsave med rundsavsklinger med en maks. rundsavklingediameter på 200 mm med en skærebredde på mindst 2,4 mm og maksimalt 2,8 mm samt en maksimal skæredybde på 66 mm. OBS: Ved anvendelse af specialtilbehøret skal bestemmelserne i de generelle sikkerhedsanvisninger, sikkerhedsdatabladene til rundsave og den originale betjeningsvejledning til rundsave uden spaltekniv overholdes! BDAL 6902_116306902 26.04.17 11:51 Seite 120121

Artiklen spaltekniv 6916000 indeholder komponenterne: 1x spaltekniv (til maks. diameter på 160 mm for rundsavsklinge), 1x spalteknivsholder (lang udgave), 1x indstillingslære (billede A). Artiklen spaltekniv 6917000 indeholder komponenterne: 1x spaltekniv (til maks. diameter på 200 mm for rundsavsklinge), 1x spalteknivsholder (kort udgave), 1x indstillingslære (billede B). OBS: I det følgende beskrives kun monteringen og funktionen af spaltekniven art.nr. 6916000 til rundsave med en maks. rundsavklingediameter på 160 mm. Montering og funktion af spaltekniven art.nr. 6917000 til rundsave med en maks. rundsavklingediameter på 200 mm er identisk hermed. Denne spaltekniv gør det dog muligt at bearbejde emner med en maks. højde på 50 mm.

MONTERING AF RUNDSAV UDEN SPALTEKNIV

OBS: I forbindelse med førstegangsmontering af rundsaven og den parallelle placering af savklingen skal rundsaven med maskinbordet indstilles og monteres på føringsskinnen. BEMÆRK: Læs og overholde arbejdshenvisninger i denne betjeningsvejledning til montering af føringsskinnen samt til af- og påmontering af maskinpladen. Montering og justering af rundsaven Løsn rundsavens skæredybdelåsesystem, og træk beskyttelseskappen tilbage. Sæt rundsaven på maskinpladen. Indstil skæredybden med tilstrækkeligt friløb i arbejdspladens not, og fastgør skæredybdelåsesystemet. Placer rundsavens savklinge parallelt mod føringsskinnens sorte gummiliste (billede C.1). Monter nu de seks sideanslag på en sådan måde, at alle sideanslag er i fuld kontakt med hele fladen på maskinens grundplade. De to bageste anslag i længderetning fungerer som stopanslag for rundsaven i saveretningen for at sikre, at rundsaven forbliver i position, når den er i omdrejninger (billede C.2). Efterfølgende monteres de fire spændekløer billede C.3). Aftag den monterede rundsav med maskinplade, og læg den på bordet som afbildet (billede C.4). Afprøv ved fuld skæredybde afstanden fra den forreste tand på rundsaven til den forreste kant på spalteindlægget (billede C.5). OBS: Denne afstand skal være mindre end 20 mm. I givet fald skal rundsaven indstilles på ny i længderetningen, og begge stopanslag skal indstilles igen. BEMÆRK: Hvis afstanden fra savklingens midte til den yderste kant på rundsavens grundplade er større end 128 mm, skal de to lange sideanslag anvendes ved monteringen. Læs og overhold arbejdshenvisningerne i denne betjeningsvejledning til montering af bredere grundplader i forbindelse med rundsave.

MONTERING AF SPALTEKNIV

Læg den monterede rundsav på bordet som afbildet (billede D.1). Monter holdebolten løst med monteringsskruen. Skub som afbildet denne forbindelse ind i maskinpladen, indtil holdenoten til spaltekniven er synlig (billede D.2). Stik spaltekniven cirka 2 cm ind i noten på holdebolten ovenfra (billede D.3). Sørg for, at spaltekniven er drejet indtil anslag mod maskinpladen (= vertikal justering). Spænd monteringsskruen (billede D.4).

INDSTILLING AF RUNDSAVEN

Placer den monterede rundsav på bordet som afbildet. OBS: Kontrollér nu, om rundsavsklingen er centreret og placeret parallelt i forhold til spaltekniven. Forsiden på rundsaven skal passe sammen med 0-markeringen på rundsavens grundplade og de to markeringshjælpelinjer på maskinpladen. Bagsiden af rundsaven skal være centreret i forhold til savklingen og spaltekniven (billede D.5). OBS: Når savklingen ikke er er centreret i forhold til spaltekniven, og skal rundsaven tilpasses i siden. OBS: Ved indsættelse af maskinpladen i bordet skal spaltekniven igen afmonteres med holdebolten og monteringsskruen. Løsn monteringsskruen, og træk spaltekniven ud oppe fra. Afmonter derefter holdebolten med monteringsskruen (billede D.6). Indstilling af spalteknivens og rundsavklingens sikkerhedsafstand med indstillingslære. Monter nu maskinpladen med rundsaven på bordet som afbildet, og aftag spalteindlægget (billede E.1). Sæt maskinpladen i de forreste klemmer. Monter derefter bordpladen med en hånd i indhakket (billede E.2). Sæt maskinpladen fast (billede E.3). Genindsæt derefter spalteindlægget (billede E.4). Monter holdebolten løst med monteringsskruen. Skub som afbildet denne forbindelse ind i maskinpladen, indtil holdenoten til spaltekniven er synlig (billede E.5). Stik spaltekniven cirka 2 cm ind i noten på holdebolten ovenfra (billede E.6). Sørg for, at spaltekniven er drejet indtil anslag mod maskinpladen (= vertikal justering). Spænd monteringsskruen (billede E.7). Monter de afbildede enkeltdele ved spaltekniven (billede E.8). Spænd den skrue og den omløbermøtrik, der er forbundet med spaltekniven, og monter skruen og omløbermøtrikken, der sidder forrest i huset, løst (billede E.9). Løsn nu holdeboltens monteringsskruen (billede E.10). Skub spaltekniven vertikalt ned i forhold til rundsavklingen (billede E.11). Skub spaltekniven så langt ned, at mindst en tand på rundsavklingen støder imod i indstillingslærehuset. Spænd den forreste omløbermøtrik (billede E.12). Når unbrakoskruen er spændt til, er sikkerhedsafstanden på maks. 5 mm fra rundsavklingen til spaltekniven indstillet (billede E.13). Skru efterfølgende indstillingslæren af spaltekniven (billede E.14). BDAL 6902_116306902 26.04.17 11:51 Seite 121m

OBS: Kontrollér endnu engang, om rundsavklingen er centreret i forhold til spaltekniven (detalje i billede E.14), og at sikkerhedsafstanden på maks. 5 mm mellem rundsavklingen og spaltekniven overholdes (detalje i billede E.6), og foretag om nødvendigt fornyet justering af rundsaven. OBS: Før du påbegynder arbejdet, skal du altid kontrollere, at spaltekniven og fastgørelsesdelene er spændt til! Bordet kan nu anvendes til stationær savning. Læs arbejdshenvisningerne til stationær savning med rundsaven. Skæredybdejustering Hvis du ændrer rundsavens skæredybde, skal spaltekniven også justeres i højden for at garantere en sikkerhedsafstand på maks. 5 mm fra rundsavklingen. Løsn spaltekniven med unbrakonøglen. Indstil den ønskede skæredybde for rundsaven. Spænd skæredybdelåsesystemet. Monter og placer indstillingslæren sammen med spaltekniven som beskrevet i billederne E.5 til E.14. Vertikale geringssnit Ved vertikale geringssnit skal rundsaven justeres i siden på ny. Indstil den ønskede geringsvinkel på rundsaven. Træk rundsavens beskyttelseskappe tilbage, og sæt maskinen midt på maskinpladens spaltekniv . Frigør rundsavens skæredybdelåsesystem, og kør skæredybden helt ud. Spænd skæredybdelåsesystemet (billede F.1). OBS: Juster rundsavsklingen parallelt med spaltekniven. Kontrollér afstanden fra den forreste tand på rundsavsklingen til spalteknivens forreste kant. Denne afstand skal være mindre end 20 mm (billede F.2). Monter nu de seks sideanslag på en sådan måde, at alle sideanslag er i fuld kontakt med hele fladen på maskinens grundplade. De to bageste anslag i længderetning fungerer som stopanslag for rundsaven i saveretningen for at sikre, at rundsaven forbliver i position, når den er i omdrejninger. Efterfølgende monteres de fire spændekløer (billede F.3). BEMÆRK: Hvis afstanden fra savklingens midte til den yderste kant på rundsavens grundplade er større end 128 mm, skal de to lange sideanslag anvendes ved monteringen. Læs og overhold arbejdshenvisningerne i denne betjeningsvejledning til montering af bredere grundplader i forbindelse med rundsave.

MONTERING AF SPALTEKNIV

Læg den monterede rundsav på bordet som afbildet (billede F.4). Monter holdebolten løst med monteringsskruen. Skub som afbildet denne forbindelse ind i maskinpladen, indtil holdenoten til spaltekniven er synlig (billede F.5). Stik spaltekniven cirka 2 cm ind i noten på holdebolten ovenfra (billede F.6). Drej spaltekniven, indtil spaltekniven er placeret nøjagtigt i midten i forhold til rundsavklingen. Spænd monteringsskruen (billede F.7). OBS: Når savklingen ikke er er centreret i forhold til spaltekniven, og skal rundsaven tilpasses i siden. OBS: Ved indsættelse af maskinpladen i bordet skal spaltekniven igen afmonteres med holdebolten og monteringsskruen. Løsn monteringsskruen, og træk spaltekniven ud oppe fra. Afmonter derefter holdebolten med monteringsskruen (billede F.8). Indstilling af spalteknivens og rundsavklingens sikkerhedsafstand med indstillingslære. Monter nu maskinpladen med rundsaven på bordet som afbildet, og aftag spalteindlægget (billede F.9). Sæt maskinpladen i de forreste klemmer. Monter derefter bordpladen med en hånd i indhakket (billede F.10). Sæt maskinpladen fast (billede F.11). Genindsæt derefter spalteindlægget (billede F.12). Monter holdebolten løst med monteringsskruen. Skub som afbildet denne forbindelse ind i maskinpladen, indtil holdenoten til spaltekniven er synlig. Stik spaltekniven cirka 2 cm ind i noten på holdebolten ovenfra. Drej spaltekniven, indtil spaltekniven er placeret nøjagtigt i midten i forhold til rundsavklingen. Spænd monteringsskruen (billede F.13). Monter de afbildede enkeltdele ved spaltekniven (billede F.14). Spænd den skrue og den omløbermøtrik, der er forbundet med spaltekniven, og monter skruen og omløbermøtrikken, der sidder forrest i huset, løst (billede F.15). Løsn nu holdeboltens monteringsskruen (billede F.16). Skub spaltekniven vertikalt ned i forhold til rundsavklingen (billede F.17). Skub spaltekniven så langt ned, at mindst en tand på rundsavklingen støder imod i indstillingslærehuset. Spænd den forreste omløbermøtrik (billede F.18). Når unbrakoskruen er spændt til, er sikkerhedsafstanden på maks. 5 mm fra rundsavklingen til spaltekniven indstillet (billede F.19). Skru efterfølgende indstillingslæren af spaltekniven. OBS: Kontrollér endnu engang, om rundsavklingen er centreret i forhold til spaltekniven (detalje i billede E.14), og at sikkerhedsafstanden på maks. 5 mm mellem rundsavklingen og spaltekniven overholdes (detalje i billede E.6), og foretag om nødvendigt fornyet justering af rundsaven (billede F.20). OBS: Før du påbegynder arbejdet, skal du altid kontrollere, at spaltekniven og fastgørelsesdelene er spændt til! Bordet kan nu anvendes til stationær savning. Læs arbejdshenvisningerne til stationær savning med rundsaven. BDAL 6902_116306902 26.04.17 11:51 Seite 122Takuu Hyvä nikkari, olet valinnut korkealaatuisen wolfcraft
