KULLANIM KILAVUZU 6902612 WOLFCRAFT

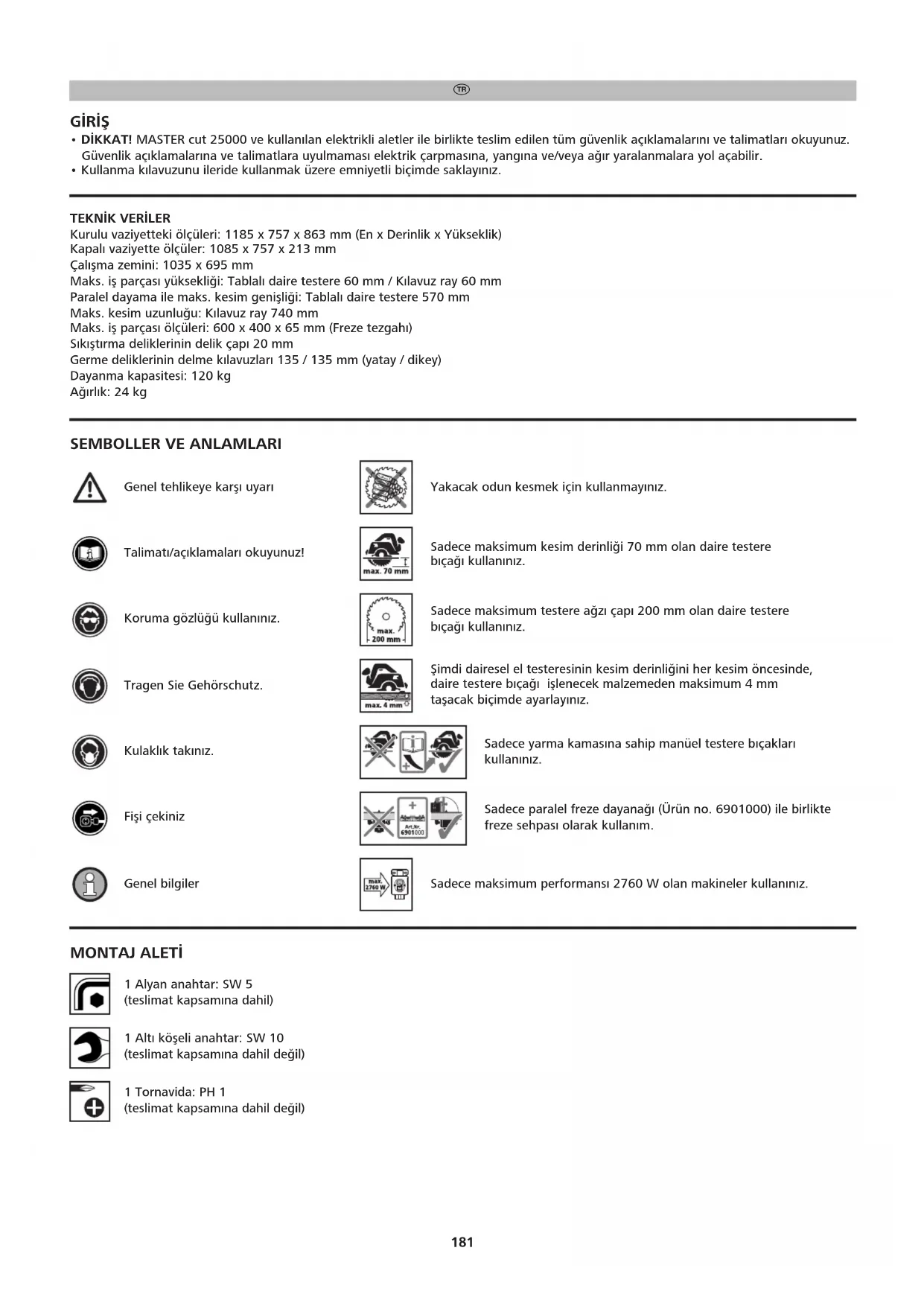

• DİKKAT! MASTER cut 25000 ve kullanılan elektrikli aletler ile birlikte teslim edilen tüm güvenlik açıklamalarını ve talimatları okuyunuz. Güvenlik açıklamalarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

• Kullanma kılavuzunu ileride kullanmak üzere emniyetli biçimde saklayınız.

Kurulu vaziyetteki ölçüleri: 1185 x 757 x 863 mm (En x Derinlik x Yükseklik) Kapalı vaziyette ölçüler: 1085 x 757 x 213 mm Çalışma zemini: 1035 x 695 mm Maks. iş parçası yüksekliği: Tablalı daire testere 60 mm / Kılavuz ray 60 mm Paralel dayama ile maks. kesim genişliği: Tablalı daire testere 570 mm Maks. kesim uzunluğu: Kılavuz ray 740 mm Maks. iş parçası ölçüleri: 600 x 400 x 65 mm (Freze tezgahı) Sıkıştırma deliklerinin delik çapı 20 mm Germe deliklerinin delme kılavuzları 135 / 135 mm (yatay / dikey) Dayanma kapasitesi: 120 kg Ağırlık: 24 kg

Yakacak odun kesmek için kullanmayınız. Sadece maksimum kesim derinliği 70 mm olan daire testere bıçağı kullanınız. Sadece maksimum testere ağzı çapı 200 mm olan daire testere bıçağı kullanınız. Şimdi dairesel el testeresinin kesim derinliğini her kesim öncesinde, daire testere bıçağı işlenecek malzemeden maksimum 4 mm taşacak biçimde ayarlayınız. Sadece maksimum performansı 2760 W olan makineler kullanınız. Sadece yarma kamasına sahip manüel testere bıçakları kullanınız. Sadece paralel freze dayanağı (Ürün no. 6901000) ile birlikte freze sehpası olarak kullanım. Genel tehlikeye karşı uyarı Talimatı/açıklamaları okuyunuz! Koruma gözlüğü kullanınız. Tragen Sie Gehörschutz. Fişi çekiniz Genel bilgiler Kulaklık takınız.

MONTAJ ALETİ 1 Alyan anahtar: SW 5 (teslimat kapsamına dahil) 1 Tornavida: PH 1 (teslimat kapsamına dahil değil) 1 Altı köşeli anahtar: SW 10 (teslimat kapsamına dahil değil) BDAL 6902_116306902 26.04.17 11:51 Seite 181182

AMACA UYGUN KULLANIM

MASTER cut 2500 hassas bir testere tezgahı ve iş istasyonudur. Aşağıdakiler için uygundur:

• Dairesel el testeresinin yarma kaması ile birlikte maks. 200 mm testere bıçak çapı ve maks. 70 mm kesme derinliği ile makine plakası üzerine montajı. Sadece anılan maksimum temel plaka ölçüleri dahilinde testereler kullanın (bakınız resim 13). Uygun boşluk eklentileri kullanılmalıdır. Böylece sabit bir tezgahlı dairesel testeredir.

• Dairesel testere tezgahının yarma kamasız dairesel el testereleri için kullanımı. Sadece ayrı yarma kama aksesuarı, ürün no. 6916000 maks. 160 mm testere bıçak çapı ve min. 2,4 mm kesme genişliği ile birlikte.

• Dairesel testere tezgahının yarma kamasız dairesel el testereleri için kullanımı. Sadece ayrı yarma kama aksesuarı, ürün no. 6917000 min. 161 mm ila maks. 200 mm testere bıçak çapı, min. 2,4 mm kesme genişliği ve maks. 66 mm kesme derinliği ile birlikte.

• Kapılar, çalışma tezgahları vb. gibi büyük nesnelerin işlenmesi için kılavuz ray üzerinde yönlendirmeli dairesel el testeresi olarak kullanım. Burada kılavuz ray kama eklentili makine plakası kılavuz ray için kılavuz kızak olarak hizmet eder.

• Dekupaj testeresi tezgahı olarak. Dekupaj testereleri ve üst frezeler için kama eklentileri kullanılmak zorundadır.

• Kesme ve gönye testeresinin montajı. Kesme ve gönye testeresi öngörülen boyuna deliklere birlikte teslim edilen sabitleme malzemeleri ile emniyetli şekilde monte edilmelidir.

• Sadece paralel freze dayanağı ürün no. 6901000 ve 230 V ila maksimum 1800 W üst frezeler için freze tezgahı olarak kullanım. 27 mm'den fazla çapa sahip freze kullanmayın! Freze makinesi kılavuz rayla birlikte kullanılamaz. Dekupaj testereleri ve üst frezeler için eklenti halkalı kama eklentileri kullanılmak zorundadır.

• İş parçalarının işlenmesi için çalışma tezgahı olarak kullanım (ör. delme, taşlama vs.). Wolfcraft tek el mengeneleri yardımıyla (ürün no. 3036000) iş parçaları çalışma tezgahının sabitleme delikleri üzerinden emniyetli şekilde sabitlenmelidir.

• Kullanılan makinenin üretici bilgileri ve güvenlik uyarıları ile makine tezgahının güvenlik uyarılarına uyulmalıdır.

• MASTER cut 2500 imha edilecekse lütfen yerel imha düzenlemelerini dikkate alın. Amaca uygun olmayan bir kullanımdan doğan hasar ve kazalardan kullanıcı sorumludur.

• İşyerinizin temiz ve iyi aydınlatılmış olmasını sağlayınız. Düzensizlik veya aydınlatma olmayan iş alanlarında kazalar meydana gelebilir.

• Eğer ki çalıştığınız alanlarda yanıcı sıvılar, gazlar veya tozlar var ise elektrikli aleti patlama riski olan alanlarda kullanmayınız. Elektrikli aletler tozu veya buharları ateşleyebilen kıvılcımlar oluşturur.

• Elektrikli aleti kullanırken çocukları ve diğer kişileri uzak tutunuz. Onların sizin dikkatinizi başka yöne çekmesi halinde cihaz kontrolünü kaybedebilirsiniz.

• Elektrikli aletler için kullanılan bağlantı duyunun prize uyması gerekir. Prizde hiçbir değişiklik yapılamaz. Toprak korumalı elektrikli aletlerde asla adaptör prizi kullanmayınız. Üzerinde hiçbir oynama yapılmamış priz ve buna uygun duylar elektrik çarpması riskini azaltmaktadır.

• Elektrikli aleti yağmur ve ıslanmaya karşı koruyunuz. Elektrikli aletin içerisine su girmesi elektrik çarpma riskini artırır.

• Elektrikli aletler ile açık alanda çalışırken, sadece harici ortamlar için uygun uzatma kabloları kullanınız. Harici ortamlar için uygun uzatma kabloları kullanımı elektrik çarpması riskini azaltmaktadır.

• Herhangi bir elektrikli aletin nemli ortamda kullanılması kaçınılmaz ise bu esnada voltaj için regülasyon sağlayan bir şalter kullanınız. Voltaj için regülasyon sağlayan bir şalter kullanımı elektrik çarpması riskini azaltmaktadır.

• Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve elektrikli aletle çalışırken özenli davranınız. Eğer yorgunsanız veya uyuşturucu ilaç, alkol veya ilaç etkisi altında bulunuyorsanız, elektrikli aleti kullanmayınız. Elektrikli aletleri kullanırken bir anlık dalgınlık bile ciddi yaralanmalara neden olabilir.

• Uygun kişisel koruyucu ekipmanları kullanınız: Kulaklık, koruyucu gözlük, toz üreten işlerde toz maskesi, pütürlü malzemeleri işlerken ve takım değiştirirken koruyucu eldiven kullanın.

• Elektrikli aleti çalıştırmadan önce ayar gereçleri veya vida anahtarlarını ortadan kaldırınız. Dönen bir parçayla takılan bir alet veya anahtar yaralanmalara neden olabilir.

• Uygun giysiler giyiniz. Geniş giysi veya takı kullanmayınız. Saç, giysi ve eldiveni hareketli parçalardan uzak tutunuz. Bol giysi, takı veya uzun saçlar hareketli parçalar tarafından tutulabilir.

• Daima toz emici koruyucu kılıf kullanınız.

• Şalteri bozuk olan elektrikli aleti kullanmayınız. Açılması ve kapatılması artık mümkün olmayan bir elektrikli alet tehlike yaratır ve tamir edilmek zorundadır.

• Kullanılmayan elektrikli aletleri çocukların bulunduğu ortamlardan uzak bir yerde saklayınız. Cihazı kullanmasını bilmeyen veya talimatlarını okumamış bir kişiye cihazı kullandırmayınız. Bilgisi olmayan kişilerce kullanılan elektrikli aletler tehlikeli olur.

• İşe başlamadan önce cihazların ve takımların işlerliğini kontrol ediniz. Asla hasar görmüş veya kör takımlarla çalışmayınız.

• Elektrikli aleti sadece yetkili uzmanlara tamir ettirip orijinal yedek parça kullanılmasına özen gösteriniz. Bu sayede elektrikli aletlerin güvenliğinin korunması garanti altına alınır.

• Fişi prizden çekiniz ve/veya elektrikli takımdan batarya kutusunu çekiniz ve ondan sonra cihaz ayarlarını veya aksam parçaları değişikliğini gerçekleştiriniz. Elektrikli takımın istenmeden çalışmaya başlatılması kazalar için bir nedendir.

• Makine tezgahını doğru kurunuz ve ondan sonra elektrikli takımı monte ediniz. Bozulmayı önlemek için doğru kurulum önemlidir.

• Elektrikli takımı makine plakasına güvenli biçimde sabitleyiniz ve ondan sonra kullanınız. Elektrikli takımın makine plakası üzerinde kayması kontrol kaybına yol açabilir.

• Makine tezgahını dayanıklı, düz ve yatay bir yüzeye koyunuz. Makine tezgahı kayabiliyor veya sallanabiliyorsa, elektrikli takım veya iş parçası da dengeli ve emniyetli biçimde kullanılamaz.

• Makineyi zorlamayınız ve merdiven ya da iskele olarak kullanmayınız. Makinenin zorlanması veya üzerine çıkılması, tezgahın ağırlık noktasının yukarıya kaymasına ve tezgahın devrilmesine yol açabilir.

• Ahşap veya kolay parçalanan plastik malzemelerden farklı malzeme kullanmayınız. İstisna: Sadece kıl testere ve uygun testere bıçağı ile kolay parçalanabilen metaller (örn. alüminyum) işlenebilir. BDAL 6902_116306902 26.04.17 11:51 Seite 182183

• Boştaki kıymıklar, talaşlar veya benzer iş maddesi parçaları çalışan testere bıçağının yakınından elle temizlenmemelidir!

• Kullanılan makineler DIN EN 60745-1'e uygun olmalıdır. 1995 itibariyle imal edilmiş cihazlar bir CE işaretine sahip olmalıdır.

• Kesim işlemini „serbest elle“ gerçekleştirmeyiniz, yani iş parçasını elle yürütmeyiniz, aksine paralel veya açılı bir dayama kullanınız.

• Testere bıçakları tahrik motoru kapatıldıktan sonra yandan bastırılarak frenlenmez!

• Takımları yalnızca belirlendikleri amaca uygun kullanınız.

• Sadece kusursuz testere bıçaklarını kullanınız; ana gövdelerin kalınlığı ve eğimin inceliği yarma kamasının kalınlığından daha fazla olmamalıdır.

• Cıvataların sıkı olup olmadıklarını düzenli olarak kontrol ediniz!

• Çalışma tezgahınızı asla uygunsuz veya farklı amaç için kullanmayınız.

• Gerekli olmayan tüm nesneleri çalışma tezgahından uzaklaştırınız.

• Yakacak odun kesmek için kullanmayınız.

• Makine tezgahını yuvarlak kereste kesmek için kullanmayınız.

• Kullanılan elektrikli takımların açma kapama işlemi sadece emniyet şalteri üzerinden gerçekleştirilebilir.

• Cihaz şalterinin sürekli "AÇIK" konumda sürekli sabitlenmesi için ekli çalıştırma klemensini kullanınız.

• Hasarlı yarma takozlarını yenisiyle değiştiriniz.

• Dar iş parçalarını işlerken mutlaka bir kaydırma çubuğu kullanınız.

• Masa ayaklarının sabitlenmesine yarayan eksantrik kolun kapalı olduğundan emin olunuz.

• İşletime almadan önce dairesel el testeresinin, frezenin veya kıl testerenin makine plakası üzerine düzgün sabitlendiğinden ve makine plakasının makine tezgahının boşluğuna tam oturduğundan veya kılavuz ray üzerinde emniyetli konumlandığından emin olunuz.

• Maksimum iş parçası ölçülerine dikkat ediniz (bakınız teknik veriler).

• Çeşitli yarma takozu yalnızca spesifik kullanım amacı için kullanınız, bu amaç ilgili yarma ek parçası üzerinde grafik ile tarif edilmiştir.

• Kullanılmadıklarında itme çubuğu, kama eklentileri veya açılı durdurma düzeneğini muhafaza için öngörülen vidalı kancalara asın.

• Makine tezgahını yağmur veya nem olduğunda açık alanda kullanmayın.

DAİRE TESTERELER İÇİN GÜVENLİK AÇIKLAMALARI

• Makineye özgü güvenlik açıklamalarının yanında mutlaka kullanılan dairesel el testeresinin güvenlik açıklamalarına da uyunuz.

• Yalnızca yarma kaması ile maks. 200 mm çaplı testere bıçağı ve maks. 70 mm kesim derinliği olan dairesel el testereleri kullanınız.

• Sadece maksimum taban plaka ölçüsü dâhilindeki testereleri kullanınız (bkz. resim 13).

• Tablalı daire testereyi yalnızca düzgün sabitlenmiş koruyucu kılıf ile kullanınız.

• DİKKAT: Daire testere bıçağının yarma takozu içerisinde kanala paralel olarak monte edilip edilmediğini kontrol ediniz, gerekirse dairesel el testeresi yeniden hizalanmak zorundadır.

• Uzun iş parçalarını alım tarafına dayayınız, bunların yatay konumlanması gerekir, örn. bir wolfcraft makaralı destek yardımıyla (ürün kodu 6119973).

• Dairesel el testereleri aşırı zorlamayınız.

• Taşlama diskleri kullanmayınız.

• Sadece tavsiye edilen testere bıçaklarını kullanınız ve bunları kesilecek olan iş maddesine göre seçiniz.

• TEHLİKE: Ellerinizi kesim aralığına ve testere bıçağına yaklaştırmayınız.

• İş parçasının altına elinizi sokmayınız. İş parçasının altındaki koruyucu kılıf sizi testere bıçağına karşı koruyamaz.

• Kesim derinliğini iş parçasının kalınlığı ile uyumlu hale getiriniz. İş parçası altında tam bir diş yüksekliğinden daha az bir kısım görülmelidir.

• Kesim esnasında her zaman iş parçasının testere bıçağı tarafından tutulabileceğine ve kullanıcıya doğru fırlatılabileceğini hesaba katarak tedbirli olunuz.

• Hatalı ve/veya uygunsuz bir testere kullanımının sonucu geri çarpmadır. Bu aşağıda yazılı uygun tedbirler alınarak önlenebilir.

• Testereyi iki elle sıkı tutunuz ve kollarınızı da geri vuruş güçlerine karşı koyabileceğiniz konuma getiriniz. Asla testere bıçağının yanında durmayınız ve testere bıçağını asla vücudunuzla aynı hizaya getirmeyiniz. Geri vuruşta daire testere geri sıçrayabilir, ancak kullanıcı uygun önleyici tedbirlerle geri vuruş güçlerini kontrol altına alabilir.

• Eğer testere bıçağı sıkışır veya siz işi yarıda keserseniz, testereyi kapatınız ve testere bıçağı durana kadar bıçağı iş maddesi içerisinde sakin tutunuz. Testereyi asla testere bıçağı hareket ettiği sürece iş maddesinden uzaklaştırmaya veya geriye çekmeye çalışmayınız, aksi takdirde bir geri vuruş gerçekleşebilir. Testere bıçağının sıkışmasına neden olan kaynağı tespit ediniz.

• Bir iş parçası içerisindeyken testereyi tekrar çalıştırmak isterseniz, testere bıçağını testere aralığı içerisinde ortalayınız ve testere dişlerinin iş maddesi içerisinde saplanıp saplanmadığını kontrol ediniz. Testere bıçağı sıkışmışsa, testere tekrar başlatıldığında iş maddesinin dışına hareket edebilir veya bir geri vuruşa neden olabilir.

• Sıkışan testere bıçağından dolayı geri vuruş riskini azaltmak için büyük plakaları dayayınız. Büyük plakalar kendi öz ağırlıkları sebebiyle ortadan bükülebilir. Plakalar her iki yandan desteklenmek zorundadır, hem testere aralığı yakınından hem de kenardan.

• Kör veya hasarlı testere bıçakları kullanmayınız. Kör veya hatalı hizalanmış dişler ile testere bıçakları çok dar bir testere aralığından dolayı daha yüksek sürtünmeye, testere bıçağının sıkışmasına ve geri vuruşa neden olur.

• Kesim öncesinde kesim derinliği ve kesim açısı ayarlarını sabitleyiniz. Eğer kesim esnasında ayarları değiştirirseniz, testere bıçağı sıkışabilir ve bir geri vuruş meydana gelebilir.

• Mevcut duvarlarda veya içerisine bakılamayan alanlarda "Daldırmalı kesimde" özellikle dikkatli davranınız. İçe dalan testere bıçağı kesim esnasında gizli objeleri bloke edebilir ve bir geri vuruşa neden olabilir.

• Maksimum iş parçası ölçülerine dikkat ediniz (bakınız teknik veriler).

• Bıçkı ve beton testeresi için daima bağlantı kolunu kullanınız, aksi takdirde testere bıçağı görülmeyecektir. BDAL 6902_116306902 26.04.17 11:51 Seite 183W

• Koruyucu kapakları takılı bırakın. Koruyucu kapaklar işlevsel durumda ve doğru bir şekilde monte edilmiş olmalıdır. Gevşek, hasarlı veya doğru çalışmayan koruyucu kapaklar onarılmalı veya değiştirilmelidir.

• Ayırma kesimleri için daima testere bıçağı koruyucu kapağını ve yarma kamasını kullanın. Testere bıçağının iş parçası kalınlığının tamamını kestiği ayırma kesimlerinde koruyucu kapak ve güvenlik tertibatları yaralanma riskini önler.

• Dikkat: Makine tezgahı ile döndürme yönteminde derz kesimleri, kanal açma veya ayırma işlerine izin verilmez!

• Dikkat: 2 mm'den daha ince iş parçalarını işlemeyin!

• Elektrikli aleti açmadan önce testere bıçağının koruyucu kapağa, yarma kamasına veya iş parçasına temas etmemesini sağlayın. Bu bileşenlerin testere bıçağı ile yanlışlıkla teması tehlikeli durumlara yol açabilir.

• Yarma kamasını bu kullanım kılavuzundaki açıklamaya göre ayarlayın. Yarma kamasının bir geri tepmeyi etkili bir şekilde önlememesinin sebebi yanlış mesafeler, pozisyon veya hizalama olabilir.

• İşlev görebilmesi için yarma kamasının iş parçasına etki etmesi gerekir. Yarma kamasının müdahale edemeyeceği kadar kısa olan iş parçalarındaki kesimlerde, yarma kaması etkisizdir. Bu koşullar altında bir geri tepme, yarma kaması aracılığıyla önlenemez.

• Yarma kaması için uygun olan bir testere bıçağı kullanın. Yarma kamasının doğru etki etmesi için testere bıçağının çapı ilgili yarma kamasına uymalı, testere bıçağının ana bıçağı yarma kamasından daha ince ve diş genişliği yarma kamasının kalınlığından daha fazla olmalıdır.

• TEHLİKE: Parmaklarınız ve ellerinizle testere bıçağının yakınına veya testere alanına girmeyin. Bir anlık dikkatsizlik veya bir kayma ellerinizi testere bıçağına doğru çekebilir ve ciddi yaralanmalara yol açabilir.

• İş parçasını yalnızca testere bıçağının veya kesici takımın dönme yönünün tersine yönlendirin. İş parçası, testere bıçağının dönme yönüyle aynı yönde tezgahın üzerinde uygulandığında iş parçasının ve elinizin testere bıçağına çekilmesine yol açabilir.

• Uzunlamasına kesimde iş parçasını uygulamak için hiçbir zaman gönye stopu kullanmayın, gönye stopuyla enine kesimde uzunluk ayarı için ek olarak hiçbir zaman paralel stopu kullanmayın. İş parçasının paralel stop ve gönye stopuyla aynı anda uygulanması testere bıçağının sıkışma ve geri tepmeye yol açma olasılığını arttırır.

• Uzunlamasına kesimlerde uygulama kuvvetini daima stop rayı ile testere bıçağı arasında iş parçasına uygulayın. Stop rayı ile testere bıçağı arasındaki mesafe 150 mm’den daha küçükse bir itme çubuğu ve mesafe 50 mm’den daha küçükse bir itme bloku kullanın. Böyle yardımcı araçlar elinizin testere bıçağına güvenli bir mesafede kalmasını sağlar.

• Yalnızca teslim edilen üreticinin itme çubuğunu veya talimatlar uyarınca üretilmiş itme çubuğunu kullanın. İtme çubuğu, el ile testere bıçağı arasında yeterli mesafe sağlar.

• Hiçbir zaman hasarlı veya testereyle kesilmiş itme çubuğunu kullanmayın. Hasarlı bir itme çubuğu kırılabilir ve elinizin testere bıçağına girmesine yol açabilir.

• "Serbest elle" çalışmayın. İş parçasını yerleştirmek ve uygulamak için daima paralel stop veya gönye stopu kullanın. "Serbest elle", iş parçasının paralel stop veya gönye stopu yerine elle destek olmak veya uygulamak anlamına gelir. Serbest elle testereyle kesme hatalı hizalamaya, sıkışmaya ve geri tepmeye yol açar.

• Dönen testere bıçağına kesinlikle dokunmayın. İş parçasına dokunduğunuzda dönen testere bıçağına yanlışlıkla temas edebilirsiniz.

• Uzun ve/veya geniş iş parçalarını yatay şekilde kalması için testere tezgahının arasından ve/veya yanından destekleyin. Uzun ve/veya geniş iş parçaları, testere tezgahının kenarından düşme eğilimindedir; bu, kontrolün kaybedilmesine, testere bıçağının sıkışmasına ve geri tepmeye yol açar.

• İş parçasını eşit bir şekilde besleyin. İş parçasını bükmeyin veya döndürmeyin. Testere bıçağının sıkışması halinde elektrikli aleti derhal kapatın, elektrik fişini çekin ve sıkışma nedenini giderin. Testere bıçağının iş parçasından dolayı sıkışması geri tepmeye veya motorun engellenmesine yol açabilir.

• Testere çalışırken testereyle kesilmiş malzemeyi temizleyin. Testereyle kesilmiş malzeme testere bıçağı ve stop rayı arasında veya koruyucu kapakta birikebilir ve temizlik esnasında parmaklarınızı testere bıçağına çekebilir. Testereyi kapatın ve malzemeyi temizlemeden önce testere bıçağı durana kadar bekleyin.

• Doğrudan testere bıçağına karşı hiçbir zaman durmayın. Daima stop rayının da bulunduğu testere bıçağının yan tarafında durun. İş parçası, bir geri tepmede testere bıçağına karşı duran kişilerin üzerine yüksek hızla savrulabilir.

• İş parçasını çekmek veya desteklemek için testere bıçağının üstüne veya arkasına hiçbir zaman dokunmayın. Testere bıçağıyla yanlışlıkla temas edilebilir veya bir geri tepme parmaklarınızın testere bıçağına çekilmesine yol açabilir.

• Testereyle kesilen iş parçasını dönen testere bıçağına karşı hiçbir zaman tutmayın ve bastırmayın. Testereyle kesilen iş parçasının testere bıçağına karşı bastırılması sıkışmaya ve geri tepmeye yol açar.

• Stop rayını testere bıçağına paralel olarak hizalayın. Hizalanmamış bir stop rayı iş parçasını testere bıçağına karşı bastırır ve bir geri tepme oluşturur.

• Özellikle görüntülenemeyen alanlarda monte edilmiş iş parçalarını testereyle keserken dikkatli olun. Batan testere bıçağı, bir geri tepmeye yol açabilecek nesneleri testereyle kesebilir.

• Sıkışmış bir testere bıçağından kaynaklanan bir geri tepme riskini önlemek için büyük plakaları destekleyin. Büyük plakalar kendi ağırlıklarından dolayı bükülebilir. Plakalar, tezgah yüzeyinden taşan her yerde desteklenmelidir.

• Yamuk, budaklı, deforme olmuş veya gönye stopu ile ya da stop rayı yardımıyla ilerletmek için düz bir kenarı olmayan iş parçalarını keserken özellikle dikkatli olun. Yamuk, budaklı, deforme olmuş iş parçası sağlam değildir ve testere bıçağıyla çentiğin hatalı hizalanmasına, sıkışmasına ve geri tepmesine yol açar.

• Birden fazla üst üste veya arka arkaya yığılmış iş parçasını hiçbir zaman testereyle kesmeyin. Testere bıçağı bir veya birden fazla parçayı kavrayabilir ve eri tepmeye yol açabilir.

• Testere bıçağı iş parçasında takılı olan bir testereyi yeniden başlatmak istiyorsanız testere bıçağını, testere dişleri iş parçasında bulunmayacak şekilde testere boşluğunda merkezleyin. Testere bıçağı sıkışırsa iş parçasından dışarı çıkabilir veya testere yeniden çalıştırıldığında bir geri tepmeye yol açabilir.

• Testere bıçaklarını temiz, keskin ve yeterli ölçüde ayarlanmış halde tutun. Hiçbir zaman çekilmiş testere bıçaklarını veya çatlaklı ya da kırılmış dişli testere bıçaklarını kullanmayınız. Keskin ve doğru ayarlanmış testere bıçaklar sıkışmayı, engellemeyi ve geri tepmeyi minimuma indirir. BDAL 6902_116306902 26.04.17 11:51 Seite 184• Tezgahlı daire testeresini kapatın ve tezgahlı daire testeresini çıkarmadan önce şebekeden ayırın, testere bıçağını değiştirin, makine kontrolsüz bir şekilde bırakılacaksa yarma kaması veya testere bıçağı koruyucu kapağının ayarlarını yapın. Tedbirler, kazaların önlenmesini sağlar.

• Tezgahlı daire testeresini hiçbir zaman kontrolsüz çalıştırmayın. Elektrikli aleti kapatın ve tamamen durmadan önce çıkmayın. Kontrolsüz çalışan bir testere kontrolsüz bir tehlike meydana getirir.

• Tezgahlı daire testeresini; düz, iyi aydınlatılmış, güvende bulunduğunuz ve dengede tutabildiğiniz bir yere yerleştirin. Kurulum yeri, iş parçanızı iyi kullanabilmek için yeterli alan sunmalıdır. Düzensizlik, aydınlatılmamış çalışma alanları ve düz olmayan, kaygan zeminler kazalara yol açabilir.

• Testere tezgahının altındaki ve/veya toz emme tertibatındaki testere talaşını ve testere tozunu temizleyin. Biriken testere tozu yanıcıdır ve kendiliğinden alev alabilir.

• Tezgahlı daire testerelerini emniyet altına alın. Nizami olarak emniyet altına alınmayan tezgahlı daire testereleri hareket edebilir veya devrilebilir.

• Ayar aletlerini, ahşap kalıntılarını vs. tezgahlı daire testeresini açmadan önce bundan çıkarın. Sapma veya olası sıkışmalar tehlikeli olabilir.

• Daima doğru boyuttaki testere bıçaklarını ve uygun giriş deliğini kullanın (ör. baklava biçiminde veya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçakları özelliğini kaybetmiş bir şekilde çalışır ve kontrolün kaybedilmesine yol açar.

• Hiçbir zaman ör. flanş, rondela, vidalar veya somunlar gibi hasarlı veya yanlış testere bıçağı montaj elemanını kullanmayın. Bu testere bıçağı montaj elemanı özel olarak sizin testereniz, güvenli işletim ve optimum güç için tasarlanmıştır.

• Hiçbir zaman tezgahlı daire testeresine yakında durmayın ve tezgahlı daire testeresini tabure olarak kullanmayın. Elektrikli alt devrildiğinde veya yanlışlıkla testere bıçağıyla temas ettiğinizde ciddi yaralanmalar meydana gelebilir.

• Testere bıçağının doğru dönme yönünde monte edilmiş olmasını sağlayın. Taşlama diski veya tezgahlı daire testeresiyle tel fırça kullanmayın. Testere bıçağının amacına uygun olmayan montajı veya önerilmeyen aksesuarın kullanılması ciddi yaralanmalara yol açabilir.

KIL TESTERELER İÇİN GÜVENLİK AÇIKLAMALARI

• Makineye özgü güvenlik açıklamalarının yanında kullanılan kıl testeresinin güvenlik açıklamalarına da mutlaka uyunuz.

• Hasarlı bir kıl testere ile çalışmayınız.

• Kıl testereyi aşırı zorlamayınız.

• Dekupaj testeresi kılavuz kızak ile bağlantılı olarak kullanılamaz. KESME VE GÖNYE TESTERELER İÇİN GÜVENLİK UYARILARI

• Bu makineye özel güvenlik uyarılarının yanı sıra kullanılan kesme ve gönye testerelerinin güvenlik uyarılarını da mutlaka dikkate alın.

• Kesme ve gönye testerelerini bu kullanım kılavuzunda yer alan talimatlara göre monte edin.

• Hasarlı kesme ve gönye testeresiyle çalışmayın ve körelmiş veya hasarlı testere bıçaklarını kullanmayın.

• Kontrolsüz devrilme nedeniyle tehlikeli durumları önlemek için kaldırma tarafındaki uzun iş parçalarını destekleyin. DİKKAT: FREZE TEZGAHI OLARAK YALNIZCA 6901000 ÜRÜN NUMARALI PARALEL- FREZE DAYAMASI İLE BİRLİKTE KULLANINIZ. FREZELER İÇİN GÜVENLİK AÇIKLAMALARI

• Makineye özgü güvenlik açıklamalarının yanında kullanılan frezenin güvenlik açıklamalarına da mutlaka uyunuz.

• Freze işlemi esnasında her zaman iş maddesinin beklenmeden ve aniden kontrolden çıkmasına ve geri çarpmasına hazırlıklı olunuz.

• Makine tezgahını eğik frezaj için kullanmayınız.

• Bu sebeple freze işlerini yalnızca aksesuar olarak temin edilebilen paralel freze dayaması (Ürün no 6901000) ile gerçekleştiriniz ki frezenin geri çarpmaları veya frezenin elle teması önlenebilsin.

• Paralel freze dayamasının (Ürün no 6901000) orijinal kullanma kılavuzuna düzgün montaj için uyunuz.

• 1800 W ve 230 V üzeri frezeler kullanmayınız.

• Çapı 27 mm'yi geçen frezeler kullanmayınız!

• Freze makinesi freze kızağı ile bağlantılı kullanılamaz.

• Beslemenin sadece frezenin dönüş yönünde gerçekleşebileceğine dikkat ediniz.

• Birlikte teslim edilen yerleştirme halkalarını freze takımı boyutu ile ilişkili olarak seçiniz. Güvenli bir çalışma için mümkün olan en küçük yerleştirme halkası kullanılmalıdır.

• Sadece keskin, bakımı yapılmış ve takım üreticisinin verilerine göre ayarlanmış freze takımları kullanınız.

• Cihaz ve takımları kullanırken, ürün, ambalaj üzerinde veya kullanma kılavuzunda yer alan min./maks. devir sayısı ve dönüş yönü verilerini dikkate alınız.

• İş parçasının yönlendirilmesinde hatalı freze takımlarının, iş parçasının ve düzeneklerinin kullanılmasının tehlikeli duruma yol açabileceğine dikkat ediniz.

• Dayamada freze işlemi yaparken freze takımından ellerinizi uzak tutunuz.

• Mümkünse frezaj sırasında paralel freze dayamasına ek olarak masa baskı pabuçlarını kullanınız.

• Uzun iş parçalarını alım tarafına dayayınız ki kontrolsüz devrilmeden dolayı tehlikeli vaziyetleri önleyebilesiniz. Destek stabil durmalı ve makine tezgahı ile aynı yükseklikte olmalıdır, örn. makaralı destek gibi (Ürün no. 6119973).

• Yalnızca boyut ve ağırlık açısından kişinin güvenle tutabileceği ve yönlendirebileceği iş parçalarını işleyiniz.

• Takım ve iş parçasına uygun doğru devir sayısını seçiniz. Frezenizin kullanma kılavuzunda kesin devir sayısı ölçülerini bulabilirsiniz.

• Maksimum iş parçası ölçülerine dikkat ediniz (bakınız teknik veriler). BDAL 6902_116306902 26.04.17 11:51 Seite 185186

MASTER cut 2500’ü kartondan çıkarın ve gösterilen tüm parçaların eksiksiz olması açısından içeriği kontrol edin (Resim 1 ve Resim 2). TEMEL MONTAJ Tezgah kurulumu: Tezgahı düz, temiz bir zemine yerleştirin (Resim 3.1). Her iki eksantrik kolu çözün ve sağ ayak çiftini dayanma noktasına kadar açın. Ardından her iki eksantrik kolu tekrar kapatın (Resim 3.2). Dört eksantrik kolu çözün ve sol ayak çiftini dayanma noktasına kadar açın. Ardından tüm eksantrik kolları tekrar kapatın (Resim 3.3). Tezgahı ayaklarının üzerine koyun (Resim 3.4) ve gerekirse tezgahı döndürerek yükseklik ayarını ayarlayın (Resim 3.4). DİKKAT: Tezgah açılırken ve kapatılırken ve makine plakası yerleştirilirken ellerinizin ezilmemesine dikkat edin. Emniyet şalteri: Emniyet şalterini gösterildiği gibi makine tezgahına monte edin (Resim 4). Koruyucu başlık: Koruyucu başlığın parçalarını monte edin (Resim 5.1). Koruyucu başlık tutucusunu kılavuz ile alüminyum profile itin (Resim 5.2). Koruyucu başlığı, ön testere boşluk alanının üzerini kapatacak şekilde testere boşluğunda konumlandırın. Tutturma vidasını saat yönünde sıkın (Resim 5.3). Açılı durdurma düzeneği: Açılı durdurma düzeneğini gösterildiği gibi monte edin (Resim 6.1 ila 6.4). Kılavuz ray için açılı durdurma düzeneği: Uzun açılı durdurma düzeneğini, durdurma parçasını ve durdurma kılavuzunu monte edin (7.1). Yivli durdurma parçasını açılı durdurma düzeneğine itin ve tutturma vidasını saat yönünde sıkın (Resim 7.2). Saklamak için vidalı kancalar: Gevşek üç tutucuyu birleştirin (Resim 8.1), ardından tutucuyu kılavuza itin ve uygun mesafede konumlandırın. Kontra somunları sıkın (Resim 8.2). İtme çubuğunu ve/veya gerekli olmayan aksesuar parçalarını tutucuya takın (Resim 8.3). Devre terminali: İpin bir ucunu devre terminalinin deliğine bağlayın, diğer ucunu tezgahın köşe profiline bağlayın (Resim 9). DİKKAT: İpin sadece makine plakası döndürülürken devre terminali otomatik olarak elektrikli aletten çözülecek kadar uzun olmasına dikkat edin. DAİRESEL EL TESTERESİNİN MONTAJI Not: Dairesel el testeresinin ilk montajı ve testere bıçağının paralel hizalanması için ilk önce kılavuz rayı tezgaha monte edilmelidir. Kılavuz rayının montajı: İlk önce sağ ve sol plastik tutucuyu alüminyum profilde belirtilen deliklere sabitleyin. Kılavuz rayı, çalışma plakasında yive paralel olarak tezgaha yerleştirin ve her iki metal mengeneyi rayın profiline yerleştirin. Artık iki mengeneyi plastik tutucuya itin ve bastırın. Bu noktada kılavuz rayı tam olarak hizalanır. Ardından iki mengeneyi sıkın (Resim 10.1 ve Resim 10.2). Makine plakasının çıkarılması: Girintideki kama eklentisini çıkartmak için ilk önce gösterildiği gibi biraz kaldırın (Resim 11.1). Ardından kama eklentisini ok yönünde çekin (Resim 11.2). Şimdi kama eklentisini çıkarın (Resim 11.3). DİKKAT: Tezgahlı dairesel testere için kama eklentisi daima makine plakası çıkartılmadan önce çıkartılmalıdır! Şimdi makine plakasını tutamaktan kaldırın (Resim 11.4). Makine plakası kaldırıldıktan sonra dört kelepçe çözülür ve iki elle çıkartılabilir (Resim 11.5). Şimdi kama eklentisini tekrar takın (Resim 11.6). Makine plakasının kılavuz rayına yerleştirilmesi: Makine plakasını gösterildiği gibi yukarıdan kılavuz rayındaki kılavuza yerleştirin (Resim 12). Kullanılabilir dairesel el testereleri: Kullanılabilir dairesel el testeresinin maksimum ölçüleri için bakınız (Resim 13). Sadece yarma kamalı, maks. 200 mm testere bıçağı çaplı ve maks. 70 mm kesme derinliğine sahip dairesel el testerelerini kullanın. Dairesel el testeresinin montaj ve hizalaması Dairesel el testeresinin kesme derinliği kilidini çözün ve sarkaç koruyucu başlığı geri çekin. Şimdi dairesel el testeresini makine plakasının üzerine yerleştirin. Kesme derinliğini kanalda yeterli serbest çalışma ile birlikte ayarlayın ve kesme derinliği kilidini sıkın. Şimdi dairesel el testeresinin testere bıçağını kılavuz rayının siyah plastik dudağa karşı paralel olarak hizalayın (Resim 14.1). Altı adet yan tahdidi, tüm yan tahditler makinenin temel plakası ile tam yüzeyli temas edecek şekilde monte edin. Arkada boyuna yönde bulunan iki tahdit, dairesel el testeresinin güvenli duruşunu sağlamak için dairesel el testeresinin durdurma tahdidi olarak testere yönünde kullanılır (Resim 14.2). Ardından dört adet germe kelepçesini (Resim 14.3) monte edin. Monte edilmiş dairesel el testeresini makine plakasıyla birlikte çıkarın ve bunu gösterildiği gibi tezgaha yerleştirin (Resim 14.4). Tamamen uzatılmış kesme derinliğinde en öndeki dairesel testere dişi ile kama eklentisinin ön kenarı arasındaki mesafeyi kontrol edin (Resim 14.5). DİKKAT: Mesafe 20 mm'den az olmalıdır. Gerekirse dairesel el testeresi boyuna yönde yeniden hizalanmalı ve iki durdurma tahdidi yeniden ayarlanmalıdır. Şimdi makine plakasını dairesel el testeresi ile birlikte resimde gösterildiği gibi tezgahın üzerine yerleştirin ve kama eklentilerini çıkarın (Resim 14.6). Makine plakasını ön kelepçelere yerleştirin. Ardından bir eliniz tutamaktayken tezgah plakasının üzerine yerleştirin (Resim 14.7). Makine plakasını kilitleyin (Resim 14.8). Ardından kama eklentisini tekrar takın (Resim 14.9). BDAL 6902_116306902 26.04.17 11:51 Seite 186187

DİKKAT: Dairesel testere bıçağının kama eklentisinde deliğe paralel monte edilip edilmediğini kontrol edin. Gerekirse dairesel el testeresi yeniden hizalanmalıdır (Resim 14.2 ve Resim 14.3). Dairesel el testeresinin geniş temel plakalar ile kullanımı Testere bıçağı ortasından dairesel el testeresinin temel plakasının dış kenarına olan mesafe 128 mm'den daha genişse montaj sırasında iki uzun yan tahdit kullanılmalıdır. Burada her iki yan tahdit "Ayrıntı F" altında dairesel el testeresi için durdurma tahdidi olarak kullanılır (Resim 14.10). Sadece anılan maksimum temel plaka ölçüleri dahilinde dairesel el testereleri kullanın (Resim 13). Güç kaynağına bağlantı: Dairesel el testeresinin konektörünü emniyet şalterine takın ve emniyet şalterinden bir uzatma kablosunu elektrik prizine takın (Resim 15.1). Uzatma kablosu dahil değildir. DİKKAT: İlk işletime almadan önce termal şaltere basın! Aşırı gerilim sonucunda elektrik kesintisinin ardından 5 - 10 dakika bekledikten sonra termal şaltere basın. Ardından AÇIK/ON şalterine basılabilir (Resim 15.2). Emniyet şalterinde kırmızı tuşa (KAPALI) basın. Ardından devre terminalini dairesel el testeresine monte edin (Resim 15.3). Artık yeşil tuşa (AÇIK) basın ve testere bıçağının kama eklentisinde serbest çalışmasını kontrol edin (Resim 15.4), ardından tekrar kırmızı tuşa (KAPALI) basın. DİKKAT: Tezgahı kapatırken ve kullanmadığınız zaman fişi daima çekin. MASTER cut 2500 artık kullanıma hazırdır. DAİRESEL EL TESTERESİ İLE SABİT KESME DİKKAT: Daima koruyucu başlık ile çalışın ve koruyucu başlıktaki toz emme tertibatını kullanın. Açılı durdurma düzenek ile kesme Açılı durdurma düzeneğini kılavuza itin (Resim 16.1). Düzeneğin siyah ucunun, başlığın kaldırılmasının sağlanması için koruyucu başlığın altına mümkün olduğu kadar yakın olmasına dikkat edin (Resim 16.2). Şimdi açılı durdurma düzeneğini geri çekin ve iş parçasını açılı durdurma düzeneğine yerleştirin. Emniyet şalterinde dairesel el testeresini açın. Açılı durdurma düzeneğindeki iş parçasını gösterildiği gibi ok yönünde iş parçası tamamen kesilene kadar dairesel testere bıçağına itin (Resim 16.3). Ardından dairesel el testeresini emniyet şalteri üzerinden tekrar kapatın. DİKKAT: Her iki elinizle dairesel testere bıçağı arasında daima yeterli mesafe olmasına dikkat edin (yaralanma tehlikesi). Açılı durdurma düzeneğini şu anki montaj durumunda iş parçaları minimum 15 mm ila maksimum 60 mm yüksekliğinde kesilebilir. İş parçası yüksekliği 15 mm’den daha düşük ise açılı durdurma düzeneği kılavuzu dönüştürülmelidir (Resim 16.4 ila Resim 16.7). Açılı durdurma düzeneği ile iş parçasını 0° - 65° açı ile kesebilirsiniz. Bunun için tutturma vidasını çözün, istenilen açıyı ayarlayın ve tutturma vidasını tekrar sıkın (Resim 16.8). Ardından Resim 16.1 ila 16.3 altında açıklandığı gibi kesin. Paralel stop ile kesme Paralel stopu ilk önce gösterildiği gibi gevşek monte edin. Paralel stopu açık eksantrik kollar ile tezgahta kılavuza takın. Paralel stopu, kılavuz profilinde basılı ölçekten yardım alarak paralel bir şekilde hizalayın. Her iki eksantrik kolu bastırın ve sabitleme vidalarını sıkın. Paralel stopun dairesel testere bıçağına paralel hizalanmasını sağlayın (Resim 17.1). Ardından kılavuz, kesme sırasında iş parçasının geri çarpmasını önlemek için açılı durdurma düzeneğinden paralel stopa monte edilmelidir. Bunun için açılı durdurma düzeneğinin gösterilen sabitleme parçalarını kullanın. Her iki vidayı her iki pul ve dört köşe somunlarla gevşek olarak paralel stopa monte edin (Resim 17.2). Ardından kılavuzu paralel stopta gösterildiği gibi her iki dört köşe somunun içine itin. Kılavuzun ucu maksimum dairesel testere bıçağının sonuna kadar itilebilir (Resim 17.3). Her iki vidayı sıkın. Her iki eksantrik kolu çözün, istenilen kesme genişliğini ayarlayın, paralel stopun dairesel testere bıçağına paralel hizalanmasına mutlaka dikkat edin. Ardından her iki eksantrik kolu bastırın. Şimdi emniyet şalterinde dairesel el testeresini açın. İş parçasını gösterildiği gibi ok yönünde iş parçası tamamen kesilene kadar dairesel testere bıçağına itin (Resim 17.4). Ardından dairesel el testeresini emniyet şalteri üzerinden tekrar kapatın. Dar iş parçalarında daima birlikte teslim edilen itme çubuğu kullanılmalıdır (Resim 17.5). Gerekirse paralel stop dairesel testere bıçağının sol tarafına da monte edilebilir. Bunun için kılavuz bir delik sırası kaydırılmalıdır (Resim 17.6). Gerekli montaj adımlarını Resim 17.1 ila Resim 17.3 altında bulabilirsiniz. Dikey gönye kesimler Dikey gönye kesimlerinde dairesel el testeresi yeniden hizalanmalıdır. İlk önce kama eklentisini çıkarın (Resim 18.1). Ardından makine plakasını tutamaktan kaldırın (Resim 18.2). Şimdi makine plakasını çıkarın (Resim 18.3). Dairesel el testeresinin sarkaç koruyucu başlığını geri çekin ve kama eklentisini dayanma noktasına kadar tekrar yerleştirin (Resim 18.4). Monte edilmiş makine plakasını gösterildiği gibi tezgaha yerleştirin (Resim 18.5). Dört germe kelepçesini ve dört yan tahdidi çözün. Dairesel el testeresinde istenen gönye açısını ayarlayın. Temel plakayı iki durdurma tahdidine paralel olarak ok yönünde kaydırın (Resim 18.6). Testere bıçağının kama eklentisinde serbest çalışmasına mutlaka dikkat edin. Ardından dört yan tahdidi ve dört germe kelepçesini monte edin (Resim 18.7). Şimdi makine plakasını dairesel el testeresi ile birlikte tezgahın üzerine yerleştirin ve kama eklentilerini çıkarın. Makine plakasını ön kelepçelere yerleştirin. Ardından bir eliniz tutamaktayken tezgah plakasının üzerine yerleştirin. Makine plakasını kilitleyin ve ardından kama eklentisini tekrar yerleştirin (Resim 14.6 ila 14.9). Tezgah artık dikey gönye kesim için hazırdır (Resim 18.8). Gerekirse koruyucu başlık, testere bıçağının koruyucu başlığın altında serbest ve yeterli mesafede çalışabilmesi için ayar vidası ile yandan ayarlanabilir (Resim 18.9). BDAL 6902_116306902 26.04.17 11:51 Seite 187188

Dairesel el testeresinin ilk montajı (resim 14.1 - 14.8) kılavuz ray ile çalışma ile tam uyum sağlayacak biçimde gerçekleştirilmiştir. Şimdi monte edilmiş dairesel el testere ile makine plakasını masanın üzerine koyunuz sabit kesim için yarma takozunu, kılavuz ray ile kesim için kullanılan yarma ek parçası ile değiştiriniz (resim 19.1). İş parçasını çalışma plakası üzerine koyunuz. Mümkünse kılavuz ray için her zaman açılı dayama kullanınız (bkz. kısım açılı kesimler). Daha sonra iki tutucusu ile kılavuz rayını ve iki kelepçeyi monte ediniz. (resim 19.2). Kesim sırasında iş parçasının kaymaması için iki kelepçeyi de her zaman yeteri kadar sıkıştırınız. Monte edilmiş dairesel el testere ile makine plakasını kılavuz rayın kılavuzu üzerine oturtunuz. Şimdi dairesel el testeresinin kesim derinliğini, daire testere bıçağı iş parçasının altından maksimum 4 mm taşacak biçimde ayarlayınız. DİKKAT: İnce iş parçaları kesilirken kılavuz ray tüm masa enin boyunca aynı yükseklikteki iş parçaları ile desteklenmek zorundadır, böylece kılavuz ray makine plakası ile birlikte devrilmeyecektir. DİKKAT: Dairesel el testeresinin cihaz fişi elektrik prizine takılmak zorundadır, emniyet şalteri ve açma klemensi, kılavuz ray ile kesim için kullanılamaz. Dairesel el testeresini çalıştırınız ve bunları kılavuz raya paralel yürütünüz (resim 19.3). Kesim bittikten sonra dairesel el testeresini kapatınız. Açılı kesimler: Bunun için açılı dayamanın plastik tutucusunu çalışma plakasının deliğine yerleştiriniz. Bunun için daima kılavuz rayın kesim kenarına en yakın deliği kullanınız. Gevşek monte edilmiş dayama kılavuzunu çalışma plakasının oluğu içerisine açılı dayamaya kadar itiniz. Dayama kılavuzunun oluğunu açılı dayamanın profili içerisine sıkıştırınız. İş parçasını, kılavuz rayın açılı dayaması ile birlikte hizalayınız. Daha sonra dayama kılavuzunun sap cıvatasını sıkınız (resim 19.4). Seri kesimler: Seri kesimlerde ek dayama desteğini de monte ediniz. Dayama desteğini açılı dayamanın oluğu içerisine yerleştiriniz ve metal dayamayı çalışma plakasının üzerine kadar döndürünüz. İş parçasını istenilen uzunlukta açılı dayamaya dayayınız. Daha sonra dayama desteğini iş parçasının sonuna kadar itiniz ve sap cıvatasını sıkınız (resim 19.5).

DEKUPAJ TESTERESİ İLE KESME

Kama eklentisini dekupaj testereleri için makine plakasına yerleştirin (Resim 20.1). Dekupaj testeresini makine plakasında testere bıçağı testere deliğinin ortasında çalışabilecek şekilde hizalayın. Şimdi dekupaj testeresini gösterildiği gibi monte edin (Resim 20.2 ve Resim 20.3). Monte edilmiş dekupaj testeresini makine plakası ile tezgaha yerleştirin ve dört tutucuyu kilitleyin. Devre terminalini dekupaj testeresinin şalterine takın ve fişi emniyet şalteri ile bağlayın. Tezgah artık dekupaj testere için hazırdır (Resim 20.4). KESME VE GÖNYE TESTERESİNİN MONTAJI Teslimat kapsamı ile elde ettiğiniz sabitleme vidaları ile bir kesme ve gönye testeresini tezgaha monte etme olanağına sahip olursunuz. Kesme ve gönye testeresini, tezgah plakasının iki uzun deliği üzerinden tezgahın ortasına montaj delikleri ile yerleştirin. Kesme ve gönye testeresini sabitleyin. Bunun için vidaları ve küçük pulları yukarıdan montaj deliklerine ve tezgah plakasından geçirerek takın. Büyük pullar ve somunlarla alt taraftan sabitleyin (Resim 21). DİKKAT: Kesme ve gönye testeresi minimum iki adet sabitleme vidası, dört adet pul ve iki adet somun ile tezgaha sabitlenmelidir. Testerenizin montaj delikleri tezgah plakasındaki uzun delikler ile aynı değilse kesme ve gönye testeresi kullanılamaz.

MAKİNE PLAKASI AYARI

Makine plakasının çalışma plakasındaki yüksekliği, iş parçasının çalışma ve makine plakası alanı üzerinden kayması sağlanacak şekilde fabrika tarafından ayarlanmıştır. Gerekirse makine plakası yüksekliği ayarlanabilir. Bunu için beş adet kontra somununu çözün. Ardından makine plakasını beş adet ayar vidası ile yüksekte çalışma plakası ile birlikte hizalayın ve kontra somunları tekrar sıkın (Resim 22). Her çalışmadan önce beş kontra somunun daima sıkılmış olduğunu kontrol edin. MASTER cut 2500 İÇİN ÖZEL AKSESUARLAR İLAVE İKİ ADET MONTE EDİLEBİLİR YARMA KAMASI, ÜRÜN NO. 6916000 VE 6917000 YARMA KAMASI OLMAYAN DAİRESEL EL TESTERESİ KULLANIMI İÇİN DİKKAT: Burada açıklanan özel aksesuarlar sadece MASTER cut 2500 ile kullanılabilir. NOT: Bu özel aksesuarların işlevi ve kullanımı aşağıda açıklanacaktır ve Sayfa 21’den itibaren resimlendirilecektir.

AMACA UYGUN KULLANIM

Her iki yarma kaması, yarma kaması olmayan dairesel el testerelerinin kullanımına izin verir. Yarma kamasının 6916000 kullanılabileceği dairesel el testerelerinin testere bıçağının maksimum çapı 160 mm ve kesme derinliği minimum 2,4 mm ile maksimum 2,8 mm arasında olmalıdır. Yarma kamasının 6917000 kullanılabileceği dairesel el testerelerinin testere bıçağının maksimum çapı 200 mm ve kesme derinliği minimum 2,4 mm ile maksimum 2,8 mm arasında ve maksimum kesme derinliği 66 mm olmalıdır. BDAL 6902_116306902 26.04.17 11:51 Seite 188189

DİKKAT: Özel aksesuarları kullanılmadan önce genel güvenlik uyarıları dairesel el testereleri için güvenlik uyarıları ve yarma kaması olmayan dairesel el testerelerinin orijinal kullanım kılavuzu mutlaka dikkate alınmalıdır!

YARMA KAMALARI ÜRÜN NO. 6916000 VE 6917000

Yarma kaması 6916000 ürünü aşağıdaki bileşenleri içerir: 1x yarma kaması (maks. 160 mm dairesel el testeresi bıçak çapı için), 1x yarma kaması yuvası (uzun model), 1x ayar mastarı (Resim A). Yarma kaması 6917000 ürünü aşağıdaki bileşenleri içerir: 1x yarma kaması (maks. 200 mm dairesel el testeresi bıçak çapı için), 1x yarma kaması yuvası (kısa model), 1x ayar mastarı (Resim B). DİKKAT: Aşağıda sadece 160 mm’lik maks. dairesel testere çapına sahip dairesel el testereleri için yarma kamasının ürün no. 6916000 montaj ve işlevi açıklanacaktır. 200 mm’lik maks. dairesel testere çapına sahip dairesel el testereleri için yarma kamasının ürün no. 6917000 montaj ve işlevi aynıdır. Bu yarma kaması ile ancak 50 mm’lik maks. iş parçası yüksekliğine sahip iş parçaları işlenebilir. YARMA KAMASI OLMAYAN DAİRESEL EL TESTERESİNİN MONTAJI DİKKAT: Dairesel el testeresinin ilk montajı ve testere bıçağının paralel hizalanması için dairesel el testeresi makine plakası ile kılavuz rayına hizalanmalı ve monte edilmelidir. NOT: Bunun için bu kullanım kılavuzunda kılavuz raylarının montajına, makine plakasının çıkartılmasına ve yerleştirilmesine ilişkin çalışma talimatlarını okuyun ve uygulayın. Dairesel el testeresinin montaj ve hizalaması Dairesel el testeresinin kesme derinliği kilidini çözün ve sarkaç koruyucu başlığı geri çekin. Şimdi dairesel el testeresini makine plakasının üzerine yerleştirin. Kesme derinliğini kanalda yeterli serbest çalışma ile birlikte ayarlayın ve kesme derinliği kilidini sıkın. Şimdi dairesel el testeresinin testere bıçağını kılavuz rayının siyah plastik dudağa karşı paralel olarak hizalayın (Resim C.1). Altı adet yan tahdidi, tüm yan tahditler makinenin temel plakası ile tam yüzeyli temas edecek şekilde monte edin. Arkada boyuna yönde bulunan iki tahdit, dairesel el testeresinin güvenli duruşunu sağlamak için dairesel el testeresinin durdurma tahdidi olarak testere yönünde kullanılır (Resim C.2). Ardından dört adet germe kelepçesini (Resim C.3) monte edin. Monte edilmiş dairesel el testeresini makine plakasıyla birlikte çıkarın ve bunu gösterildiği gibi tezgaha yerleştirin (Resim C.4). Tamamen uzatılmış kesme derinliğinde en öndeki dairesel testere dişi ile kama eklentisinin ön kenarı arasındaki mesafeyi kontrol edin (Resim C.5). DİKKAT: Mesafe 20 mm'den az olmalıdır. Gerekirse dairesel el testeresi boyuna yönde yeniden hizalanmalı ve iki durdurma tahdidi yeniden ayarlanmalıdır. NOT: Testere bıçağı ortasından dairesel el testeresinin temel plakasının dış kenarına olan mesafe 128 mm'den daha genişse montaj sırasında iki uzun yan tahdit kullanılmalıdır. Bunun için bu kullanım kılavuzunda dairesel el testerelerinde daha geniş temel plakaların montajına ilişkin çalışma talimatlarını okuyun ve uygulayın.

YARMA KAMASI MONTAJI

Monte edilmiş dairesel el testeresini gösterildiği gibi tezgahın üzerine koyun (Resim D.1). Parça sıkma pimini sabitleme vidasıyla gevşek şekilde monte edin. Bu bağlantıyı gösterildiği gibi yarma kamasının yuva kanalı görünene kadar makine plakasına kaydırın (Resim D.2). Yarma kamasını yakl. 2 cm yukarıdan parça sıkma piminin kanalına takın (Resim D.3). Yarma kamasının dayanma noktasına kadar makine plakasına döndürülmüş olmasına dikkat edin (= dikey hizalama). İki sabitleme vidasını sıkın (Resim D.4). DAİRESEL EL TESTERESİNİN HİZALANMASI Monte edilmiş dairesel el testeresini gösterildiği gibi tezgahın üzerine yerleştirin. DİKKAT: Dairesel testere bıçağının yarma kamasına merkezlenmiş ve testere boşluğuna paralel olarak hizalanıp hizalanmadığını kontrol edin. Dairesel el testeresinin ön tarafı dairesel el testeresinin temel plakasında 0 işareti ve makine plakasında her iki işaret yardımcı çizgileri ile birlikte hizalanmalıdır. Dairesel el testeresinin arka tarafı dairesel testere bıçağına ve yarma kamasına merkezlenmiş olarak hizalanmalıdır (Resim D.5). DİKKAT: Dairesel testere bıçağı yarma kamasına merkezlenmiş olarak hizalanmamışsa dairesel el testeresi yandan tekrar hizalanmalıdır. DİKKAT: Makine plakasının tezgaha yerleştirilmesi için yarma kamasının parça sıkma pimi ve sabitleme vidasıyla tekrar sökülmesi gerekir. Sabitleme vidasını çözün, yarma kamasını yukarı doğru çekip çıkarın. Ardından parça sıkma pimini sabitleme vidasıyla birlikte çıkarın (Resim D.6). Yarma kaması ile dairesel testere bıçağı arasındaki emniyet mesafesinin ayar mastarıyla ayarlanması. Şimdi makine plakasını dairesel el testeresi ile birlikte resimde gösterildiği gibi tezgahın üzerine yerleştirin ve kama eklentilerini çıkarın (Resim E.1). Makine plakasını ön kelepçelere yerleştirin. Ardından bir eliniz tutamaktayken tezgah plakasının üzerine yerleştirin (Resim E.2). Makine plakasını kilitleyin (Resim E.3). Ardından kama eklentisini tekrar takın (Resim E.4). Parça sıkma pimini sabitleme vidasıyla gevşek şekilde monte edin. Bu bağlantıyı gösterildiği gibi yarma kamasının yuva kanalı görünene kadar makine plakasına kaydırın (Resim E.5). Yarma kamasını yakl. 2 cm yukarıdan parça sıkma piminin kanalına takın (Resim E.6). BDAL 6902_116306902 26.04.17 11:51 Seite 189W

Yarma kamasının dayanma noktasına kadar makine plakasına döndürülmüş olmasına dikkat edin (= dikey hizalama). İki sabitleme vidasını sıkın (Resim E.7). Gösterilen parçaları yarma kamasına monte edin (Resim E.8). Yarma kamasıyla bağlantılı olan vida ve tırtıllı somunları sıkın, gövdede ön kısımda bulunan vida ve tırtıllı somunları sadece gevşek monte edin (Resim E.9). Şimdi parça sıkma piminin sabitleme vidasını çözün (Resim E.10). Yarma kamasını dairesel testere bıçağına dikey olarak aşağı kaydırın (Resim E.11). Yarma kamasını, ayar mastarının gövdesinde en az bir dairesel testere dişi dayanana kadar aşağı kaydırın. Şimdi öndeki tırtıllı somunları sıkın (Resim E.12). Alyan vidayı sıktıktan sonra dairesel testere bıçağı ile yarma kaması arasındaki maks. 5 mm emniyet mesafesi ayarlanmış olur (Resim E.13). Ardından yarma kamasının ayar mastarını çözün (Resim E.14). DİKKAT: Artık dairesel testere bıçağının yarma kamasına merkezlenmiş olarak hizalanmış olmasını (Resim E.14) ve dairesel testere bıçağı ile yarma kaması arasında maks. 5 mm’lik emniyet mesafesine uyulmasını (Resim E.12) bir kez daha kontrol edin, aksi takdirde dairesel el testeresi tekrar hizalanmalıdır. DİKKAT: Her çalışmadan önce yarma kaması ve sabitleme parçalarının sıkılmış olduğunu kontrol edin! Tezgah artık sabit kesme işlemi için hazırdır. Bununla ilgili olarak dairesel el testeresi ile sabit kesme çalışma uyarılarını okuyun. Kesme derinliği ayarı Dairesel el testeresinin kesme derinliği değiştirildiğinde dairesel el testeresi bıçağına olan maks. 5 mm’lik emniyet mesafesini sağlanması için yarma kamasının yüksekliği de ayarlanmalıdır. İlk önce yarma kamasını alyan anahtar ile çözün. Şimdi dairesel el testeresinin istenilen kesme derinliğini ayarlayın. Kesme derinliği kilidini sıkın. Ayar mastarını yarma kaması ile Resim E.5 ila E.14 altında açıklandığı gibi monte edin ve konumlandırın. Dikey gönye kesimler Dikey gönye kesimlerinde dairesel el testeresi yandan yeniden hizalanmalıdır. Dairesel el testeresinde istenen gönye açısını ayarlayın. Dairesel el testeresinin sarkaç koruyucu başlığını geri çekin ve makineyi makine plakasının testere boşluğunun ortasına yerleştirin. Dairesel el testeresinin kesme derinliği kilidini çözün ve kesme derinliğinin tamamına hareket edin. Kesme derinliği kilidini sıkın (Resim F.1). DİKKAT: Dairesel testere bıçağını testere boşluğuna paralel hizalayın. En öndeki dairesel testere bıçak dişi ile testere boşluğunun ön kenarı arasındaki mesafeyi kontrol edin. Mesafe 20 mm'den az olmalıdır (Resim F.2). Altı adet yan tahdidi, tüm yan tahditler makinenin temel plakası ile tam yüzeyli temas edecek şekilde monte edin. Arkada boyuna yönde bulunan iki tahdit, dairesel el testeresinin güvenli duruşunu sağlamak için dairesel el testeresinin durdurma tahdidi olarak testere yönünde kullanılır. Ardından dört adet germe kelepçesini (Resim F.3) monte edin. NOT: Testere bıçağı ortasından dairesel el testeresinin temel plakasının dış kenarına olan mesafe 128 mm'den daha genişse montaj sırasında iki uzun yan tahdit kullanılmalıdır. Bunun için bu kullanım kılavuzunda dairesel el testerelerinde daha geniş temel plakaların montajına ilişkin çalışma talimatlarını okuyun ve uygulayın.

YARMA KAMASI MONTAJI

Monte edilmiş dairesel el testeresini gösterildiği gibi tezgahın üzerine koyun (Resim F.4). Parça sıkma pimini sabitleme vidasıyla gevşek şekilde monte edin. Bu bağlantıyı gösterildiği gibi yarma kamasının yuva kanalı görünene kadar makine plakasına kaydırın (Resim F.5). Yarma kamasını yakl. 2 cm yukarıdan parça sıkma piminin kanalına takın (Resim F.6). Yarma kamasını dairesel testere bıçağına tam ortalı olana kadar döndürün. İki sabitleme vidasını sıkın (Resim F.7). DİKKAT: Dairesel testere bıçağı yarma kamasına merkezlenmiş olarak hizalanmamışsa dairesel el testeresi yandan tekrar hizalanmalıdır. DİKKAT: Makine plakasının tezgaha yerleştirilmesi için yarma kamasının parça sıkma pimi ve sabitleme vidasıyla tekrar sökülmesi gerekir. Sabitleme vidasını çözün, yarma kamasını yukarı doğru çekip çıkarın. Ardından parça sıkma pimini sabitleme vidasıyla birlikte çıkarın (Resim F.8). Yarma kaması ile dairesel testere bıçağı arasındaki emniyet mesafesinin ayar mastarıyla ayarlanması. Şimdi makine plakasını dairesel el testeresi ile birlikte resimde gösterildiği gibi tezgahın üzerine yerleştirin ve kama eklentilerini çıkarın (Resim F.9). Makine plakasını ön kelepçelere yerleştirin. Ardından bir eliniz tutamaktayken tezgah plakasının üzerine yerleştirin (Resim F.10). Makine plakasını kilitleyin (Resim F.11). Ardından kama eklentisini tekrar takın (Resim F.12). Parça sıkma pimini sabitleme vidasıyla gevşek şekilde monte edin. Bu bağlantıyı gösterildiği gibi yarma kamasının yuva kanalı görünene kadar makine plakasına kaydırın. Yarma kamasını yakl. 2 cm yukarıdan parça sıkma piminin kanalına takın. Yarma kamasını dairesel testere bıçağına tam ortalı olana kadar döndürün. İki sabitleme vidasını sıkın (Resim F.13). Gösterilen parçaları yarma kamasına monte edin (Resim F.14). Yarma kamasıyla bağlantılı olan vida ve tırtıllı somunları sıkın, gövdede ön kısımda bulunan vida ve tırtıllı somunları sadece gevşek monte edin (Resim F.15). Şimdi parça sıkma piminin sabitleme vidasını çözün (Resim F.16). Yarma kamasını dairesel testere bıçağına dikey olarak aşağı kaydırın (Resim F.17). Yarma kamasını, ayar mastarının gövdesinde en az bir dairesel testere dişi dayanana kadar aşağı kaydırın. Şimdi öndeki tırtıllı somunları sıkın (Resim F.18). Alyan vidayı sıktıktan sonra dairesel testere bıçağı ile yarma kaması arasındaki maks. 5 mm emniyet mesafesi ayarlanmış olur (Resim F.19). Ardından yarma kamasının ayar mastarını çözün. BDAL 6902_116306902 26.04.17 11:51 Seite 190Garanti Sayın sanatkar, evdeki Hobi işlerinizde üzerinde zevkle çalışacağınız yüksek kaliteli bir wolfcraft

ürününü seçtiniz. Yüksek teknik standartlara uygun olan wolfcraft

ürünleri, satışa sunulmadan önce, sıkı bir geliştirme ve test safhasından geçiriliyor. Seri üretim sırasındaki daimi kontroller ve düzenli aralıklarla yapılan testler yüksek kalitenin standartlaşmasını sağlıyor. Yoğun teknik gelişmeler ve güvenilir kalite kontrolü size doğru bir alım kararı vermenin güvencesini sağlar. Satın aldığınız wolfcraft

ürünleri için size ürünün sadece ev işlerinde kullanılması koşulu ile satın alma tarihinden itibaren 10 yıl garanti veriyoruz. Sadece satın alınan ürünün kendisinden kaynaklanan ve malzeme veya üretim hatasına bağlı olan hasarlar garanti kapsamındadır. Satın alınan ürünün usulüne uygun olmayan biçimde kullanımı veya yeterince bakımının yapılmamasından kaynaklanan kusur ve hasarlar bu garanti kapsamı dışındadır. Aynı şekilde kullanıma bağlı standart aşınma belirtileri veya genel kullanım sonucu oluşan aşınma ile müşterinin sözleşme akdedildiği an itibarı ile bildiği kusur ve hasarlar da bu garantinin kapsamı dışındadır. Garanti ile ilgili talepler ancak fatura/ satın alma belgesinin ibrazı ile yapılabilir. wolfcraft

tarafından sağlanan garanti yasaların size tüketici olarak sağladığı (sonradan ifa, sözleşmeden rücu veya indirim, hasar veya kullanım tazminatı gibi) haklara kısıtlama getirmez. 2006/42/AB, Ek II A numaralı AB-Makine Direktifleri uyarınca uygunluk belgesi İş bununla Wolff Str. 1, D-56746 Kempenich adresinde bulunan wolfcraft GmbH firması, bu ürünün (MASTER cut 1500) 2006/42/AB Makine Direktifi koşullarını yerine getirdiğini beyan eder. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Aşağıdaki normlarla uyumlu olarak: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11 Kempenich, 02.03.2017 Thomas Wolff Uygunluk belgesini imzalamak ve teknik belgeleri düzenlemek için yetkilendirilmiş kişi. (Şirket Yönetimi; wolfcraft GmbH)

DİKKAT: Artık dairesel testere bıçağının yarma kamasına merkezlenmiş olarak hizalanmış olmasını ve dairesel testere bıçağı ile yarma kaması arasında maks. 5 mm’lik emniyet mesafesine uyulmasını bir kez daha kontrol edin, aksi takdirde dairesel el testeresi tekrar hizalanmalıdır (Resim F.20). DİKKAT: Her çalışmadan önce yarma kaması ve sabitleme parçalarının sıkılmış olduğunu kontrol edin! Tezgah artık sabit kesme işlemi için hazırdır. Bununla ilgili olarak dairesel el testeresi ile sabit kesme çalışma uyarılarını okuyun. BDAL 6902_116306902 26.04.17 11:51 Seite 191Návod
