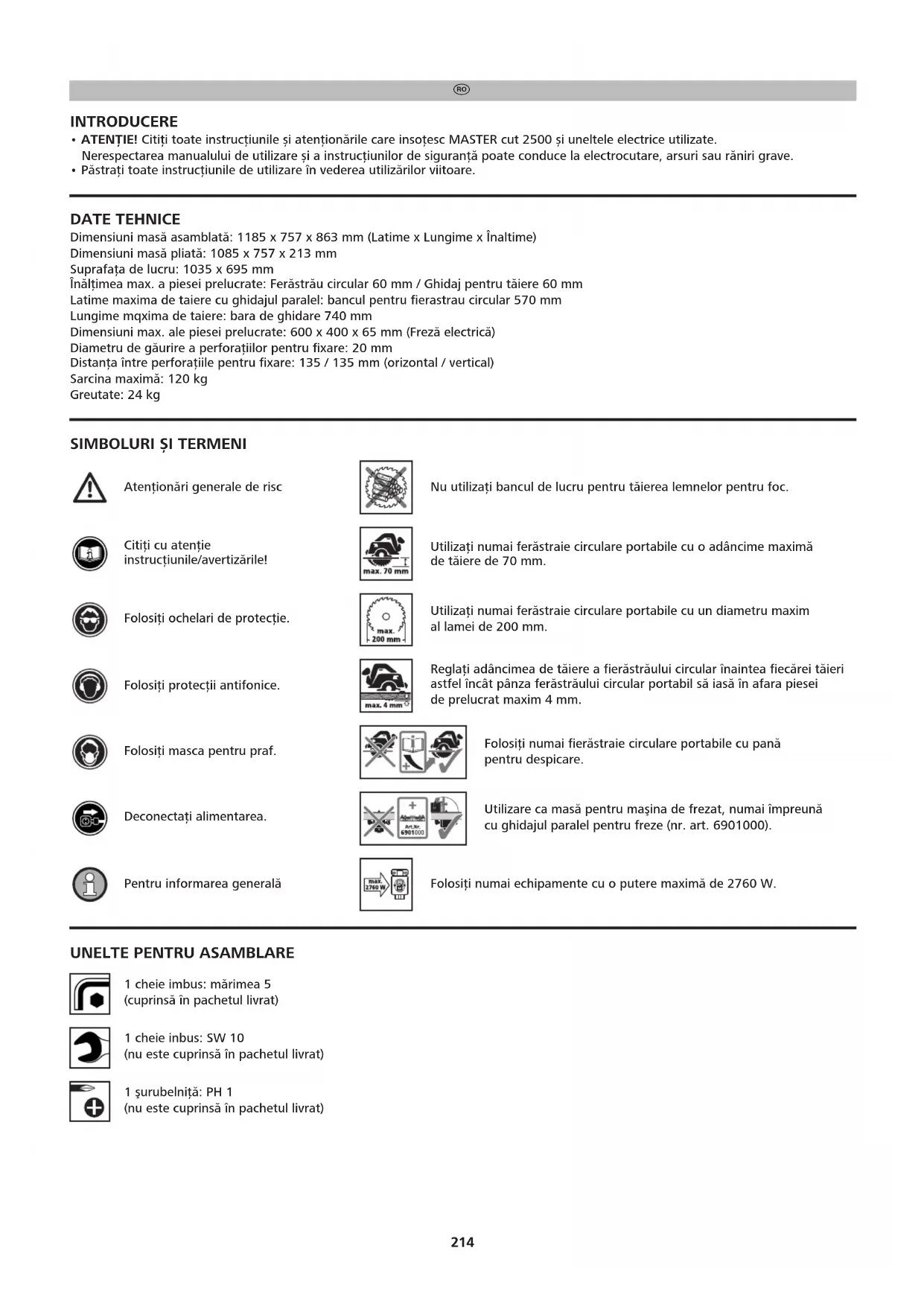

MANUAL DE UTILIZARE 6902612 WOLFCRAFT

• ATENTIE! Citiți toate instrucțiunile și atenționările care insoțesc MASTER cut 2500 și uneltele electrice utilizate.
  Nerespectarea manualului de utilizare și a instrucțiunilor de siguranță poate conduce la electrocutare, arsuri sau răniri grave.
• Păstrați toate instrucțiunile de utilizare în vederea utilizărilor viitoare.

DATE TEHNICE

Dimensiuni masă asamblată: 1185 x 757 x 863 mm (Latime x Lungime x înaltime)

Dimensiuni masă pliată: 1085 x 757 x 213 mm

Suprafața de lucru: 1035 x 695 mm

Înălțimea max. a piesei prelucrate: Ferăstrău circular 60 mm / Ghidaj pentru tăiere 60 mm

Latime maxima de taiere cu ghidajul paralel: bancul pentru fierastrau circular 570 mm

Lungime mqxima de taiere: bara de ghidare 740 mm

Dimensiuni max. ale piesei prelucrate: 600 x 400 x 65 mm (Freză electrică)

Diametru de găurire a perforațiilor pentru fixare: 20 mm

Distanța între perforațiile pentru fixare: 135 / 135 mm (orizontal / vertical)

Sarcina maximă: 120 kg

Greutate: 24 kg

SIMBOLURI ŞI TERMENI

Atenționări generale de risc		Nu utilizați bancul de lucru pentru tăierea lemnelor pentru foc.
Citiți cu atenție instrucțiunile/avertizările!		Utilizați numai ferăstraie circulare portabile cu o adâncime maximă de tăiere de 70 mm.
Folosiți ochelari de protecție.		Utilizați numai ferăstraie circulare portabile cu un diametru maximal lamei de 200 mm.
Folosiți protecții antifonice.		Reglați adâncimea de tăiere a fierăstrăului circular înaintea fiecărei tăieri astfel încât pânza ferăstrăului circular portabil să iasă în afara piesei de prelucrat maxim 4 mm.
Folosiți masca pentru praf.		Folosiți numai fierăstraie circulare portabile cu pană pentru despicare.
Deconectați alimentarea.		Utilizare ca masă pentru mașina de frezat, numai împreună cu ghidajul paralel pentru freze (nr. art. 6901000).
Pentru informarea generală		Folosiți numai echipamente cu o putere maximă de 2760 W.

UNELTE PENTRU ASAMBLARE

1 cheie imbus: mărimea 5 (cuprinsă în pachetul livrat)

1 cheie inbus: SW 10 (nu este cuprinsă în pachetul livrat)

1 şurubelniţă: PH 1 (nu este cuprinsă în pachetul livrat)

UTILIZAREA CORESPUNZĂTOARE

MASTER cut 2500 este o masă pentru lucrări de tăiere de precizie și un banc de lucru. Aceasta este adecvată pentru:

• montarea pe placa pentru utilaje a unui ferăstrău circular manual cu pană de despicat, cu diametrul pânzei de ferăstrău de max. 200 mm și adâncimea tăieturii de până la max. 70 mm. Utilizați numai ferăstraie care să corespundă dimensiunii maxime specificate a plăcii de bază (vezi figura 13). Trebuie să se utilizeze elementul de intercalație corespunzător. Astfel, produsul devine un ferăstrău circular cu masă staționar.
• utilizarea ca masă de ferăstrău circular pentru ferăstraiele circulare manuale fără pană de despicat. Numai împreună cu accesoriiul pană de despicat separat, nr. art. 6916000, cu diametrul pânzei de ferăstrău de max. 160 mm și o lățime a tăieturii de min. 2,4 mm.
• utilizarea ca masă de ferăstrău circular pentru ferăstraiele circulare manuale fără pană de despicat. Numai împreună cu accesoriiul pană de despicat separat, nr. art. 6917000 cu diametrul pânzei de ferăstrău de la min. 161 mm până la max. 200 mm, o lățime a tăieturii de min. 2,4 mm și adâncimea tăieturii de până la max. 66 mm.
• utilizarea șinei de ghidaj ca ghidaj pentru ferăstrăul circular manual, pentru prelucrarea obiectelor de mari dimensiuni, cum ar fi ușile, plăcile de lucru etc. În acest caz, placa pentru utilaje cu elementul de intercalație de pe șina de ghidaj servește ca sanie de ghidaj pentru șina de ghidaj.
• utilizarea ca masă pentru ferăstrău pendular. Trebuie să se utilizeze elementul de intercalație pentru ferăstraie pendulare și freze de sus.
• montarea unui ferăstrău circular pentru tăieri oblice. Ferăstrăul circular pentru tăieri oblice trebuie montat în siguranță, folosind orificiile longitudinale prevăzute și piesele de fixare livrate.
• utilizarea ca masă pentru mașină de frezat, numai împreună cu ghidajul paralel pentru freze, nr. art. 6901000 și pentru freze de sus cu 230 V și maxim 1800 W. Nu utilizați freze cu diametrul peste 27 mm! Mașina de frezat nu trebuie să se utilizeze împreună cu șina de ghidaj. Trebuie să se utilizeze elementul de intercalație pentru freze de sus și ferăstraie pendulare, împreună cu inelele de introducere.
• utilizarea ca masă de lucru pentru prelucrarea pieselor (de exemplu, perforare, șlefuire etc.). Cu ajutorul menghinei de mână wolfcraft (nr. art. 3036000), piesele de lucru pot fi fixate sigur, folosind orificiile de prindere de pe placa de lucru.
• Trebuie să se respecte specificațiile producătorului și indicațiile referitoare la siguranță ale utilajelor folosite, precum și indicațiile referitoare la siguranță ale mesei pentru utilaje.
• În cazul eliminării dispozitivului MASTER cut 2500, respectați prevederile locale referitoare la eliminare.

Utilizatorul își asumă responsabilitatea pentru daunele și accidentele cauzate de utilizarea necorespunzătoare.

INSTRUCTIUNI GENERALE DE SIGURANTĂ

• Păstrați zona de lucru curată și bine iluminată. Dezordinea sau zonele de lucru întunecate favorizează accidentele.
• Nu lucrați cu scule electrice în atmosfere explozive, în prezența lichidelor inflamabile, a gazelor sau pulverilor. Sculele electrice produc scântei care pot aprinde praful sau vaporii.
• Nu permiteți accesul copiilor și a altor persoane în timpul operării unei scule electrice. Distragerea atenției poate provoca pierderea controlului asupra echipamentului.
• Ștecherul sculei electrice trebuie să se potrivească în priză. Ștecherul nu trebuie modificat în nici un fel. Nu folosiți fișe adaptoare la sculele electrice cu împământare. Ștecherele nemodificate și prizele potrivite vor reduce riscul de electrocutare.
• Nu expuneti uneltele electrice la ploaie sau umezeală. Pătrunderea apei într-o unealtă electrică crește riscul de electrocutare.
• Când lucrați cu o unealtă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru lucrul în aer liber. Folosirea unui cablu prelungitor adecvat pentru munca în aer liber reduce riscul de electrocutare.
• Atunci când operarea unei unelte electrice într-un mediu umed este inevitabilă, utilizați un întrerupător de curent rezidual. Utilizarea unui întrerupător de curent rezidual reduce riscul de electrocutare.
• Fiți atenți la ceea ce faceți și la utilizarea uneltei electrice. Nu folosiți o unealtă electrică când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție atunci când utilizați o unealtă electrică poate duce la accidente grave.
• Utilizați echipamentele de protecție corespunzătoare: sisteme de antifonare, ochelari de protecție, mască de praf, folosiți mănuși de protecție atunci când prelucrați materiale aspre sau când schimbați accesoriiile uneltelor electrice.
• Îndepărtați uneltele de reglare sau cheile înainte de a porni unealta electrică. O unealtă sau cheie care se află într-o componentă care se rotește, poate provoca leziuni.
• Îmbrăcați haine corespunzătoare. Nu purtați haine largi sau bijuterii.Țineți părul, îmbrăcămintea și mănușile departe de componentele aflate în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele aflate în mișcare.
• Utilizati intotdeauna capacul de protectie impreuna cu un system de extractie a prafului.
• Nu folosiți o unealtă electrică al cărei comutator este defect. O unealtă electrică care nu mai poate fi controlată din întrerupător este periculoasă și trebuie reparată.
• Nu lăsați uneltele electrice nefolosite la îndemâna copiilor. Nu lăsați persoanele care nu sunt familiarizate cu unealta electrică sau care nu au citit aceste instrucțiuni să o folosească. Uneltele electrice sunt periculoase dacă sunt folosite de oameni lipsiți de experientă.
• Înainte de începerea lucrului, verificați funcționarea utilajelor și uneltelor. Nu lucrați niciodată cu unelte deficitare sau tocite.
• Reparați unealta dvs. electrică numai la service-uri autorizate care utilizează piese de schimb originale. Astfel asigurați menținerea siguranței uneltei dvs. electrice.
• Deconectați alimentarea și/sau bateria uneltei electrice înainte de a schimba accesoriiile sau înainte de realizarea reglajelor. Pornirea accidentală a uneltei electrice poate cauza răniri.
• Realizați montarea corectă a bancului de lucru înainte de atașarea uneltelor electrice. Montarea corectă este în masură să prevină căderea sau plierea bancului de lucru.
• Fixați bine unealta electrică de placa de fixare înainte de utilizare. Slăbirea fixării uneltei electrice poate conduce la accidente.
• Aşeteziți bancul de lucru pe o suprafață stabilă, uniformă și orizontală. În cazul în care bancul de lucru nu este stabil, piesa de lucru nu poate fi prelucrată uniform și în condiții de siguranță.

• Nu depășiți sarcina maximă a bancului de lucru și nu-l folosiți ca scară sau schelă. Depășirea sarcinii maxime sau utilizarea pe post de scară sau schelă schimbă centrul de greutate al bancului de lucru și poate conduce la răsturnarea acestuia.

• Nu prelucrați alte materiale cu excepția celor din masă lemnoasă și a plasticelor ușor prelucrabile. Exceptie: numai în cazul folosirii unui ferăstrău pendular pentru tăierea metalelor moi (de ex. aluminiu).

• Aşchiile, rumeguşul sau şpanul nu se vor îndepărta cu mâna în timpul funcționării uneltelor electrice.
• Uneltele electrice utilizate trebuie sa fie conforme cu Directiva DIN EN 60745-1. Echipamentele electrice produse după 1995 trebuie să fie marcate cu simbolul CE.
• Pentru o prelucrare de calitate se recomandă utilizarea ghidajelor de tăiere paralele sau în unghi.
• Lama ferăstrăului circular nu este permis a fi încetinită prin aplicarea unei forțe laterale asupra acesteia după soaterea din funcțiune a ferăstrăului circular.
• Folositi uneltele întotdeauna numai în scopul pentru care sunt produse.
• Utilizați întotdeauna lame de tăiere în stare bună, grosimea discului nu trebuie să fie mai mare și latimea dinților de tăiere mai mică decât grosimea panei pentru despicat.
• Verificați în mod regulat ca toate şuruburile să fie bine fixate!
• Nu folosiți niciodată bancul de lucru într-un mod incorrect, folosiți bancul de lucru întotdeauna numai în scopul pentru care este produs.
• Îndepărtați de pe bancul de lucru toate obiectele care nu sunt necesare.
• Nu utilizati bancul de lucru pentru tăierea lemnelor pentru foc.
• Nu utilizați bancul de lucru pentru tăierea buștenilor.
• Pornirea uneltelor electrice este permisă numai în cazul utilizării întrerupătorului de siguranță al bancului de lucru.
• Utilizați numai clema de blocare pentru blocarea uneltei electrice pe poziția pornit.
• Înlocuiti adaptoarele pentru mașini electrice defecte cu unele noi.
• Atunci când prelucrați piese înguste folosiți adaptorul pentru împingerea piesei către mașina electrică.
• Asigurati-vă că mânerele excentrice pentru fixarea pe picioarele mesei sunt închise.
• Înaintea începerii activităților de prelucrare asigurați-vă că ferăstrăul circular de mână, freza electrică sau ferăstrăul circular sunt fixate bine de bancul de lucru, de placa de bază sau de ghidajul de tăiere.
• Verificați dimensiunile maxime ale piesei de prelucrat (vezi Datele Tehnice).
• Utilizați fiecare adaptor pentru mașini electrice numai așa cum este descris grafic în instrucțiunile de utilizare aferente.
• Atunci când nu le întrebuințați, suspendați bățul de împingere, elementele de intercalație sau opritorul unghiular pe șuruburile cu cap de cârlig prevăzute special pentru păstrarea acestora.
• Nu utilizati masa pentru utilaje în aer liber dacă plouă sau este umezeală.

INSTRUCTIUNI DE SIGURANTĂ PENTRU FERĂSTRĂU CIRCULAR

• Trebuie să respectați instrucțiunile generale de siguranță pentru unelte electrice împreună cu instrucțiunile de siguranță pentru ferăstrăul circular.
• Utilizați numai ferăstraie circulare cu pană pentru despicat, cu un diametru maxim al discului de taiere de 200 mm și o grosime maximă de tăiere de 70 mm.
• Utilizați numai ferăstraie circulare cu placă de bază care se încadrează în dimensiunile maxime specificate (Id. 13. ábra).
• Utilizați masa pentru ferăstrău circular numai atunci când capacul de protecție este fixat corespunzător.
• ATENTIE: Verificați ca discul ferăstrăului circular să fie paralel cu fanta distanțierului, realiniați ferăstrăul circular de mână dacă este cazul.
• Folosiți un suport pentru piesele lungi în zona de ieșire a piesei după prelucrare, în așa fel încât piesa să rămână în poziție orizontală; de ex. puteți folosi suportul cu rolă wolfcraft (Cod art. 6119973).

- Evitați suprasolicitarea ferăstrăului circular de mână.

- Nu utilizati discuri de slefuire.

- Utilizați numai lame de tăiere recomandate și selectați-le în funcție de materialul prelucrat.

- PERICOL: Nu apropiati mâinile de zona de de tăiere și discul de tăiere.

- Nu introduceti mâna sub piesa de prelucrat. Capacul protector nu poate proteja de discul de tăiere sub piesa de prelucrat.

- Adaptați adâncimea de tăiere la grosimea piesei de prelucrat. Sub piesa de lucru ar trebui să se poată vedea mai puțin decât înălțimea întreagă a unui dinte de tăiere.

- Trebuie să fiți întotdeauna precaut datorită faptului ca oricând discul de taiere poate agăța piesa de lucru existând posibilitatea ca aceasta să lovească operatorul.

- Apucați strâns ferăstrăul cu ambele mâini și aduceți-vă brațele într-o poziție, în care să reziste forțelor de recul. Staționați întotdeauna lateral față de pânza de ferăstrău, nu aduceți niciodată pânza de ferăstrău pe aceeași linie cu corpul dv. În caz de recul ferăstrăul poate sări înpoi, însă operatorul are posibilitatea de a stăpâni forțele de recul prin adoptarea unor măsuri preventive adecvate.

- În cazul în care pânza de ferăstrău se blochează sau dacă dumneavoastră întrerupeți lucrul, deconectați ferăstrăul și imobilizați piesa de lucru, până când ferăstrăul se oprește complet din funcționare. Nu încercați în nici un caz să îndepărtați piesa de lucru sau să o trageți înapoi, cât timp pânza de ferăstrău se mai mișcă încă, în caz contrar putându-se produce recul. Stabiliți și îndepărtați cauza blocării pânzei de ferăstrău.

- Atunci când doriți să reporniți ferăstrăul rămas în piesa de lucru, centrați pânza de ferăstrău în făgașul de tăiere și verificați dacă dinții acesteia nu sunt agățați în piesa de lucru. Dacă pânza de ferăstrău este înțepenită, ea poate ieși afară din piesa de lucru sau provoca un recul la repornirea ferăstrăului.

- Sprijiniți plăcile mari pentru a diminua riscul unui recul provocat de o pânză de ferăstrău înțepenită. Plăcile mari se pot încovoia sub propria greutate. Plăcile trebuie sprijinite pe ambele laturi, atât în apropierea făgașului de tăiere cât și pe margine.

- Nu folositi pânze de ferăstrău tocite sau deteriorate. Pânzele de ferăstrău cu dinți tociți sau aliniați greșit produc, din cauza făgașului de tăiere prea îngust, o frecare crescută, înțepenirea pânzei de ferăstrău și recul.

- Înainte de tăiere fixați prin strângere dispositivele de reglare a adâncimii și a unghiului de tăiere. Dacă în timpul tăierii reglajele se modifică, discul de tăiere se poate bloca și provoca apariția reculului.

• Fiți extrem de precauți la tăierea pereților sau a altor sectoare lipsite de vizibilitate. Pânza de ferăstrău care intră în material se poate bloca în obiecte ascunse și provocă un recul.
• Verificați dimensiunile maxime ale piesei de prelucrat (vezi Datele Tehnice).
• Utilizați întotdeauna dispozitivul de împingere la realizarea canalelor și rosturilor, deoarece pânza de ferăstrău nu este vizibilă.

INDICATII REFERITOARE LA SIGURANTĂ PENTRU FERĂSTRAIELE CIRCULARE CU MASĂ

• Nu demontați acoperitorile de protecție. Acoperitorile de protecție trebuie să fie în stare bună de funcționare și montate corect. Acoperitorile de siguranță slăbite, deteriorate sau care nu funcționează corect trebuie să fie reparate sau înlocuite.
• Pentru tăieturile de separare, utilizați întotdeauna acoperitoarea de protecție pentru pânza de ferăstrău și pana de despicat. În cazul tăieturilor de separare la care pânza de ferăstrău parcurge întreaga grosime a piesei de lucru, acoperitorile de protecție și alte dispositive de siguranță reduc riscul de vătămare.

- Atenție: tăierea de rosturi, tăierea prin canelare și tăierea prin proceduri de lovire nu sunt permise atunci când lucrați la masa pentru utilaje!

- Atentie: Nu prelucrați piese de lucru mai subțiri de 2 mm!

- Înaintea pornirii uneltei electrice, asigurați-vă că pânza de ferăstrău nu atinge acoperitoarea de protecție, pana de despicat sau piesa de lucru. Contactul accidental dintre aceste componente și pânza de ferăstrău poate genera situații periculoase.

- Ajustați pana de despicat conform descrierii din aceste instrucțiuni de utilizare. Distanțele, poziția și alinierea greșite pot împiedica pana de despicat să vă protejeze eficient împotriva reculului.

- Pentru ca pana de despicat să poată funcționa corect, ea trebuie aibă efect asupra piesei de lucru. Dacă se realizează tăieri de piese de lucru prea scurte pentru ca pana de despicat să prindă, aceasta nu are efect. În aceste condiții, pana de despicat nu poate împiedica reculul.

- Folosiți pânza de ferăstrău potrivită pentru pana de despicat. Pentru ca pana de despicat să funcționeze corect, diametrul pânzei de ferăstrău trebuie să se potrivească la pana de despicat respectivă, porțiunea centrală a pânzei de ferăstrău trebuie să fie mai subțire decât pana de despicat și lățimea dinților trebuie să depășească grosimea penei de despicat.

- PERICOL: Nu vă apropiati cu degetele și măinile de pânza de ferăstrău sau de zona de tăiere. Din cauza unui moment de neatenție sau a unei alunecări, mâna ar putea ajunge la pânza de ferăstrău și ați putea suferi vătămări grave.

- Ghidați piesa de lucru numai împotriva sensului de rotație al pânzei de ferăstrău sau al uneltei de tăiat. Dirijarea piesei de lucru în aceeași direcție ca sensul de rotație al pânzei de ferăstrău, pe deasupra mesei, se poate solda cu tragerea piesei și a mâinii dvs. către pânza de ferăstrău.

- În cazul tăierilor pe lungime, nu utilizați niciodată opritorul în unghi pentru dirijarea piesei de lucru, iar în cazul tăierilor transversale cu opritorul în unghi, nu utilizați niciodată și opritorul paralel pentru reglajul pe lungime. Ghidarea simultană a piesei de lucru cu opritorul paralel și cu opritorul în unghi sporește şansele ca pânza de ferăstrău să se înțepenească și să apară reculul.

- În cazul tăierilor pe lungime, exercitați întotdeauna forța de dirijare a piesei de lucru între șina opritoare și pânza de ferăstrău. Folosiți un băț de împingere când distanța dintre șina opritoare și pânza de ferăstrău este mai mică de 150 mm, respectiv un bloc de împingere când distanța este mai mică de 50 mm. Acest tip de materiale auxiliare de lucru garantează că mâna dvs. se află mereu la o distanță sigură față de pânza de ferăstrău.

- Utilizați numai bățul de împingere livrat de producător sau unul fabricat conform instrucțiunilor acestuia. Bățul de împingere asigură o distanță suficientă între mână și pânza de ferăstrău.

- Nu folosiți niciodată un băț de împingere deteriorat sau tăiat. Un băț de împingere deteriorat se poate rupe și, astfel, mâna dvs. poate ajunge la pânza de ferăstrău.

- Nu lucrați „cu mâna liberă”. Folosiți întotdeauna opritorul paralel sau opritorul în unghi, pentru a așeza și a ghida piesa de lucru. Lucrul „cu mâna liberă” înseamnă să sprijiniți sau să ghidați piesa de lucru cu mâinile, în locul opritorului paralel sau al opritorului în unghi. Tăierea cu mâna liberă se soldează cu alinieri greșite, înțepenirea ferăstrăului și reculuri.

- Nu vă întindeți niciodată pe lângă sau peste pânza de ferăstrău care se rotește, ca să prindeți diverse obiecte. Prinderea unui obiect în acest mod se poate solda cu atingerea accidentală a pânzei de ferăstrău care se rotește.

- Sprijiniți piesele de lucru lungi și/sau late în spatele și/sau pe lateralele mesei de tăiere, astfel încât să rămână în poziție orizontală. Piesele de lucru lungi și/sau late au tendința să se răstoarne peste marginea mesei de tăiere; astfel puteți pierde controlul piesei, pânza de ferăstrău se poate înțepeni și poate să apară reculul.

- Dirijați piesa de lucru uniform. Nu răsuciți și nu rotiți piesa de lucru. Dacă pânza de ferăstrău se înțepenește, opriți unealta electrică, scoateți ștecherul din priză și înlăturați cauza înțepenirii. Înțepenirea pânzei de ferăstrău în piesa de lucru se poate solda cu apariția reculului sau cu blocarea motorului.

- Nu îndepărtați materialul tăiat cât timp ferăstrăul este în funcțiune. Materialul tăiat se poate bloca între pânza de ferăstrău și șina opritoare sau în acoperitoarea de protecție, iar în efortul de îndepărtare a acestuia v-ați putea prinde degetele în pânza de ferăstrău. Opriți ferăstrăul și așteptați până când pânza de ferăstrău se oprește complet înainte să îndepărtați materialul.

- Nu vă așezați niciodată în linie directă cu pânza de ferăstrău. Stați întotdeauna în lateralul pânzei de ferăstrău, acolo unde se găsește și șina opritoare. În caz de recul, piesa poate fi aruncată cu viteză mare către persoane aflate în față și în linie dreaptă față de pânza de ferăstrău.

- Nu apucați niciodată peste sau prin spatele pânzei de ferăstrău pentru a trage sau a sprijini piesa de lucru. Puteți atinge accidental pânza de ferăstrău sau un eventual recul se poate solda cu prinderea degetelor dvs. în pânza de ferăstrău.

- Nu țineți și nu apăsați piesa de lucru de tăiat către pânza de ferăstrău care se rotește. Apăsarea piesei de lucru de tăiat către pânza de ferăstrău se soldează cu înțepenirea acesteia și reculuri.

- Aliniați șina opritoare în paralel față de pânza de ferăstrău. O șină opritoare nealiniată apasă piesa de lucru către pânza de ferăstrău și generează un recul.

- Aveți deosebit de multă grijă atunci când tăiați în zone pe care nu le vedeți ale unei piese de lucru asamblate din mai multe bucăți. În timpul pătrunderii sale, pânza de ferăstrău poate să atingă obiecte care pot provoca reculuri.

- Sprijiniți plăcile de mari dimensiuni, pentru a reduce riscul de recul cauzat de înțepenirea pânzei de ferăstrău. Plăcile mari se pot îndoi sub propria greutate. Plăcile trebuie sprijinite în toate direcțiile în care placa depășește suprafața mesei.

• Aveți deosebit de multă grijă la tăierea pieselor de lucru cu răsuciri, noduri sau deformări, sau care nu au muchii drepte pe care să le puteți folosi la ghidarea cu opritorul în unghi sau la ghidarea de-a lungul unei șine opritoare. O piesă de lucru cu răsuciri, noduri sau deformări este instabilă și conduce la erori de aliniere a pânzei de ferăstrău pe linia de tăiere, înțepenire și reculuri.
• Nu tăiați niciodată mai multe piese de lucru stivuite una peste alta sau una după alta. Pânza de ferăstrău ar putea prinde una sau mai multe piese, ceea ce ar putea provoca un recul.
• Dacă doriți să reporniți un ferăstrău a cărui pânză este înfiptă în piesa de lucru, centrați pânza de ferăstrău în fanta ferăstrăului în așa fel, încât dinții ferăstrăului să nu rămână agățați în piesa de lucru. Dacă pânza de ferăstrău se înțepenește, în cazul repornirii ferăstrăului, acesta poate ridica piesa și provoca un recul.
• Păstrați pânzele de ferăstrău curate, ascuțite și suficient ceaprázuite. Nu folosiți niciodată pânze de ferăstrău deformate sau pânze de ferăstrău cu dinți fisurați sau rupți. Pânzele de ferăstrău ascuțite și corect ceaprázuite minimizează șansele de înțepenire, blocare și recul.
• Opriti ferăstrăul circular cu masă și decuplați-I de la rețeaua de alimentare înainte să îndepărtați o inserție a mesei, să înlocuiti pânza de ferăstrău, să întreprindeți reglaje la pana de despicat sau acoperitoarea de protecție a pânzei de ferăstrău și când lăsați utilajul nesupravegheat. Măsurile de precauție contribuie la evitarea accidentelor.
• Nu lăsați niciodată ferăstrăul circular cu masă să funcționeze nesupravegheat. Opriți unealta electrică și nu vă îndepărtați până când nu se oprește în totalitate. Un ferăstrău lăsat să funcționeze nesupravegheat reprezintă un pericol necontrolat.
• Amplasați ferăstrăul circular cu masă într-un loc drept și bine luminat, unde puteți sta în siguranță și vă puteți menține echilibrul. Locul de amplasare trebuie să ofere suficient de mult spațiu pentru ca dimensiunile pieselor de lucru să încapă lejer. Dezordinea, zonele de lucru neiluminate și pardoselile neuniforme sau alunecoase pot conduce la accidente.
• Îndepărtați regulat fragmentele tăiate și rumegușul de sub masa de tăiere și/sau din sistemul de aspirare a prafului. Rumegușul acumulat este combustibil și se poate aprinde singur.
• Asigurați ferăstrăul circular cu masă. Un ferăstrău circular cu masă asigurat necorespunzător se poate deplasa sau răsturna.
• Îndepărtați uneltele de reglare, resturile de lemn etc. de pe ferăstrăul circular cu masă înainte să îl porniți. Devierile sau eventualele întepeniri pot fi periculoase.
• Folosiți întotdeauna pânze de ferăstrău de dimensiunea corectă și cu un orificiu de montare potrivit (de exemplu, rombic sau rotund). Pânzele de ferăstrău care nu se potrivesc cu piesele de montare ale ferăstrăului funcționează necircular și se pot solda cu pierderea controlului.
• Nu folosiți niciodată materiale de montare a pânzei de ferăstrău deteriorate sau nepotrivite, de exemplu, flanșe, garnituri, şuruburi sau piulițe. Aceste materiale de montare a pânzei de ferăstrău au fost concepute special pentru ferăstrăul dvs., pentru o funcționare sigură și performanțe optime.
• Nu vă urcați niciodată în picioare pe masa ferăstrăului circular și nu folosiți ferăstrăul circular cu masă ca pe o treaptă. Dacă unealta electrică se răstoarnă sau dacă intrați din greșeală în contact cu pânza de ferăstrău, pot să rezulte vătămări grave.
• Asigurați-vă că pânza de ferăstrău este montată în sensul corect de rotație. Nu folosiți discuri de polizare sau perii din sărmă cu ferăstrăul circular cu masă. Montarea necorespunzătoare a pânzei de ferăstrău sau utilizarea unor accesorii nerecomandate poate conduce la vătămări grave.

INSTRUCTIUNI DE SIGURANTĂ PENTRU FERĂSTRĂU PENDULAR

• Respectați atât instrucțiunile de siguranță specifice mașinilor electrice cât și instrucțiunile de siguranță pentru ferăstrăul pendular pe care îl folosiți.
• Nu lucrați niciodată cu un ferăstrău pendular deficitar.
• Evitați suprasolicitarea ferăstrăului pendular.
• Ferăstrăul pendular nu trebuie utilizat împreună cu ghidajul de tăiere.

INDICATII REFERITOARE LA SIGURANTĂ PENTRU FERĂSTRAIELE CIRCULARE PENTRU TĂIERI OBLICE

• Pe lângă aceste indicații referitoare la siguranță specifice, respectați și indicațiile referitoare la siguranță primite împreună cu ferăstraiele circulare pentru tăieri oblice utilizate.
• Montați ferăstrăul circular pentru tăieri oblice conform instrucțiunilor din aceste instrucțiuni de utilizare.
• Nu lucrați cu un ferăstrău circular pentru tăieri oblice deteriorat și nu utilizați pânze de ferăstrău boante sau deteriorate.
• Sprijiniți piesele de lucru lungi pe partea opusă uneltei, pentru a evita situațiile periculoase ocazionate de posibilitatea de răsturnare necontrolată.

ATENTIE: UTILIZATI MASA DE FREZARE EXCLUSIV IMPREUNA

CU GHIDAJUL PARALEL DE FREZARE (ART. NR. 6910000)

INSTRUCTIUNI DE SIGURANTĂ PENTRU MAŞINI DE FREZAT

• Respectați atât instrucțiunile de siguranță specifice mașinilor electrice cât și instrucțiunile de siguranță pentru mașina de frezat pe care o folositi.
• Trebuie să fiti în permanență atenți pentru că oricând puteți pierde controlul asupra piesei prelucrate în timpul prelucrării și se poate provoca un recul.
• Nu folosiți bancul de lucru pentru prelucrări rotunde!
• Aşadar, realizați lucrările de frezare utilizând exclusiv ghidajul paralel de frezare (Nr. Art. 6901000), pentru a preveni reculul și pentru a vă proteja mâinile de cutitul de frezare.
• Respectați cu atenție instruțiunile de utilizare pentru ghidajul paralel de frezare (Nr. Art. 6901000) pentru a fi în măsură să realizați montarea corectă a acestuia.
• Nu utilizati masini de frezat cu o putere mai mare de 1800 W si un voltaj mai mare de 230 V.
• Nu utilizati cuțite de frezare cu diametrul mai mare de 27 mm!

• Mașina de frezare nu poate fi utilizată împreună cu ghidajul de tăiere.

• Procesul de frezare trebuie să se desfășoare întotdeauna în sens opus directiei de rotație a dispozitivului de frezare.

• Alegeți întotdeauna adaptoarele circulare în funcție de dimensiunea cuțitului de frezare. Pentru a lucra în condiții de siguranță selectați adaptorul circular cu diametrul cel mai mic posibil.
• Utilizați numai cuțite de frezare ascuțite și păstrați cuțitele de frezare în conformitate cu instrucțiunile producătorului acestora.
• Respectați indicațiile producătorului referitor la viteza minimă/maximă de frezare și direcția de rotație indicată direct pe echipament și pe uneltele utilizate, pe ambalajul acestora sau detaliate în instrucțiunile de utilizare.
• Utilizarea improprie a echipamentelor de frezare, a pieselor de lucru și a dispozitivelor de ghidare pentru piesa de lucru poate conduce la situații periculoase.
• Tineți mâinile departe de cuțitul de frezare atunci când frezați aproape de ghidaj.
• Dacă este posibil folosiți clemele de presiune împreună cu ghidajul paralel atunci când realizați frezarea.
• Folosiți un suport pentru piesele lungi în zona de ieșire a piesei după prelucrare, în așa fel încât piesa să rămână în poziție orizontală; de ex. puteti folosi suportul cu rolă wolfcraft (Cod art. 6119973).
• Prelucrați numai piese de lucru care, luând în considerare greutatea lor, pot fi manevrate și prelucrate în condiții de siguranță de către o singură persoană.
• Selectați viteza de frezare corectă luând în considerare cuțitul de frezare și piesa prelucrată. Va rugăm verificați manualul de instructiuni al mașinii de frezare pentru setarea parametrilor corecti de viteză.
• Verificați întotdeauna dimensiunile maxime ale piesei de prelucrat (vezi Datele Tehnice).

PACHETUL LIVRAT

Scoateți articolul MASTER cut 2500 din cutie și verificați conținutul cu privire la integritatea tuturor componentelor illustrate (figura 1 și figura 2).

MONTAREA DE BAZĂ

Ridicarea mesei: Aşezati masa pe o bază plană, curată (figura 3.1). Desfaceți ambele pârghii excentrice și depliați perechea de picioare din partea dreaptă până la opritor. Apoi închideți la loc ambele pârghii excentrice (figura 3.2). Desfaceți cele patru pârghii excentrice și depliați perechea de picioare din partea stângă până la opritor. Apoi închideți la loc toate cele patru pârghii excentrice (figura 3.3). Aşezati masa pe picioare (figura 3.4) și, dacă este nevoie, reglați-o cu ajutorul sistemului de reglaj în înălțime (figura 3.4).

ATENTIE: Aveți grijă ca mâinile dvs. să nu fie strivite la deplierea și plierea mesei, precum și la introducerea plăcii pentru utilaje.

Întrerupătorul cu siguranță: Montați întrerupătorul cu siguranță pe masa pentru utilaje, conform figurii (figura 4).

Capacul de protecție: Montați componentele individuale ale capacului de protecție (figura 5.1). Introduceți suportul capacului de protecție cu ghidajul în profilul de aluminiu (figura 5.2). Poziționați capacul de protecție peste fanta ferăstrăului în așa fel, încât acesta să acopere portiunea frontală a fantei ferăstrăului. Strângeți șurubul cu mâner în sens orar (figura 5.3).

Opritorul unghiular: Montați opritorul unghiular conform figurii (figurile de la 6.1 până la 6.4).

Opritorul unghiular pentru șina de ghidaj: Montați opritorul unghiular lung, glisiera opritorului și ghidajul opritorului (figura 7.1). Introduceți glisiera opritorului în canelura din opritorul unghiular și strângeți șurubul cu mâner în sens orar (figura 7.2).

Şuruburile cu cap de cârlig pentru păstrare: Înşurubați împreună cele trei suporturi, fără să strângeți (figura 8.1), apoi introduceți suporturile în ghidaj și poziționați-le la distanța potrivită. Strângeți contrapiulițele (figura 8.2). Suspendați bățul de împingere și/sau accesoriiile care nu vă sunt necesare pe suporturi (figura 8.3).

Borna de pornire: Înnodați un capăt al șnurului în orificiul bornei de pornire și celălalt capăt în profilul de colț al mesei (figura 9).

ATENTIE: Aveți grijă ca șnurul să fie numai atât de lung, încât la rabatarea plăcii pentru utilaje, borna de pornire să se desprindă automat de la unealta electrică.

MONTAREA FERĂSTRĂULUI CIRCULAR MANUAL

Indicație: Pentru prima montare a ferăstrăului circular manual și alinierea paralelă a pânzei de ferăstrău, pe masă trebuie să se monteze mai întăi șina de ghidaj.

Montarea șinei de ghidaj: Poziționați, mai întăi, suporturile din plastic din partea dreaptă și din partea stângă în orificiile prevăzute în profilul de aluminiu. Așezați șina de ghidaj paralel cu canelura din placa de lucru a mesei și introduceți ambele menghine din metal în profilul șinei. Acum, împingeți ambele menghine în suporturile din plastic și apăsați. Din acest moment, șina de ghidaj este aliniată exact. Apoi, strângeți ambele menghine (figura 10.1 și figura 10.2).

Îndepărtarea plăcii pentru utilaje: Mai întâi, ridicăți puțin elementul de intercalație din decupajul mesei, pentru a-l debloca (figura 11.1). Apoi, trageți elementul de intercalație în direcția indicată de săgeată (figura 11.2). Acum, scoateți elementul de intercalație (figura 11.3).

ATENTIE: Elementul de intercalatie pentru ferăstraie circulare cu masă trebuie scos întotdeauna înainte de îndepărtarea plăcii pentru utilaje!

Ridicați placa pentru utilaje, ținând de locașul pentru apucare (figura 11.4). Prin ridicare, placa pentru utilaje se eliberează din cele patru suporturi de prindere și poate fi îndepărtată cu ambele mâini (figura 11.5). Acum, introduceți la loc elementul de intercalație (figura 11.6).

Aşezarea plăcii pentru utilaje pe şina de ghidaj: Acum, aşezati placa pentru utilaje pe ghidajul din şina de ghidaj, de sus în jos, așa cum arată figura (figura 12).

Ferăstraiele circulare manuale utilizabile: Dimensiunile maxime ale ferăstraielor circulare manuale utilizabile se regăsesc în (figura 13). Utilizați numai ferăstraie circulare manuale cu pană de despicat, cu diametrul pânzei de ferăstrău de max. 200 mm și adâncimea tăieturii de până la max. 70 mm.

Montarea și alinierea ferăstrăului circular manual

Desfaceți dispozitivul de blocare pentru adâncimea tăieturii aferent ferăstrăului circular manual și trageți înapoi capacul pendular de protecție. Acum, așezați ferăstrăul circular manual pe placa pentru utilaje. Reglați adâncimea de tăiere, lăsând suficient spațiu liber în canelura de pe placa de lucru, și strângeți dispozitivul de blocare pentru adâncimea tăieturii. Acum, aliniați pânza de ferăstrău a ferăstrăului circular manual în paralel față de marginea cauciucată neagră a șinei de ghidaj (figura 14.1). Acum, montați cele șase opritoare laterale, astfel încât acestea să se afle în contact pe întreaga suprafață cu placa de bază a utilajului. Cele două opritoare posterioare situate pe direcția longitudinală servesc drept opritoare terminale pentru ferăstrăul circular manual pe direcția de tăiere, pentru a asigura susținerea ferăstrăului circular manual în timpul tăierii (figura 14.2). Apoi, montați cele patru gheare de prindere (figura 14.3). Ridicați ferăstrăul circular manual montat, cu tot cu placa pentru utilaje, și așezați-le pe masă, așa cum arată figura (figura 14.4). Acum, cu adâncimea tăieturii complet deplasată în afară, verificați distanța dintre dintele cel mai din față al pânzei de ferăstrău și marginea frontală a elementului de intercalație (figura 14.5).

ATENTIE: Această distanță trebuie să fie mai mică decât 20 mm. Dacă este cazul, ferăstrăul circular manual trebuie aliniat din nou pe direcție longitudinală, iar cele două opritoare terminale trebuie reglate din nou.

Acum, așezați placa pentru utilaje cu tot cu ferăstrăul circular manual pe masă, așa cum arată figura, și îndepăratați elementul de intercalație (figura 14.6). Așezați placa pentru utilaje pe suportul de prindere frontal. Apoi, așezați-o pe placa mesei, ținând o mână în locașul de apucare (figura 14.7). Fixați placa pentru utilaje (figura 14.8). Apoi, introduceți la loc elementul de intercalație (figura 14.9).

ATENTIE: Verificați dacă pânza ferăstrăului circular este montată paralel cu fanta din elementul de intercalație. După caz, ferăstrăul circular manual trebuie aliniat din nou (figura 14.2 și figura 14.3).

Utilizarea ferăstraielor circulare manuale cu plăci de bază late

Dacă distanța dintre mijlocul pânzei de ferăstrău și marginea exteriorară a plăcii de bază a ferăstrăului circular manual depășește 128 mm, la montare trebuie să se utilizeze cele două opritoare laterale lungi. În acest caz, cele două opritoare laterale illustrate în „Detaliul F” servesc simultan drept opritoare terminale pentru ferăstrăul circular manual (figura 14.10). Utilizați numai ferăstraie circulare manuale care să corespundă dimensiunii maxime specificate a plăcii de bază (figura 13).

Racordarea la alimentarea cu curent: Introduceți ștecherul ferăstrăului circular manual în întrerupătorul cu siguranță și un cablu prelungitor din întrerupătorul cu siguranță în priza de rețea (figura 15.1). Cablul prelungitor nu este inclus.

ATENTIE: Înaintea primei puneri în funcțiune, apăsați comutatorul termic! După întreruperea curentului ca urmare a unei supratensiuni, apăsați comutatorul termic după o durată de așteptare de 5 – 10 min. Apoi se poate acționa comutatorul PORNIT/ON (figura 15.2).

Apăsați tasta roșie (OPRIT) de pe întrerupătorul cu siguranță. Apoi, montați borna de pornire la ferăstrăul circular manual (figura 15.3). Apăsați tasta verde (PORNIT) și verificați rularea liberă a pânzei de ferăstrău prin elementul de intercalație (figura 15.4), apoi apăsați din nou tasta roșie (OPRIT).

ATENTIE: Scoateți întotdeauna ștecherul de rețea în cazul neutilizării și la plierea mesei.

Dispozitivul MASTER cut 2500 este, acum, pregătit pentru utilizare.

DEBITAREA STATIONARĂ CU FERĂSTRĂUL CIRCULAR MANUAL

ATENTIE: Lucrați întotdeauna cu capacul de protectie și utilizati sistemul de aspirare a prafului de pe capacul de protectie.

Debitarea cu opritorul unghiular

Împingeți opritorul unghiular în ghidaj (figura 16.1). Capătul negru al opritorului trebuie să se deplaseze cât mai aproape posibil sub capacul de protecție, pentru a garanta o ridicare a capacului (figura 16.2). Acum retrageți opritorul unghiular și așezați piesa de lucru în acesta. Porniți ferăstrăul circular manual de la întrerupătorul cu siguranță. Împingeți piesa de pe opritorul unghiular în direcția săgeții, spre pânza de ferăstrău (figura 16.3), până când piesa este debitată complet. Apoi, opriți ferăstrăul circular manual prin intermediul întrerupătorului cu siguranță.

ATENTIE: Aveți grijă întotdeauna să țineți ambele mâini la o distanță suficientă față de pânza ferăstrăului circular (pericol de vătămare).

În starea de montare actuală a opritorului unghiular se pot debita piese de lucru cu înălțimea de cel puțin 15 mm, până la maxim 60 mm. Dacă înălțimea piesei de lucru este mai mică de 15 mm, trebuie să se monteze ghidajul pentru opritor unghiular (figurile de la 16.4 până la 16.7). Cu ajutorul opritorului unghiular puteți debita piese de lucru într-un unghi de 0° - 65°. Pentru aceasta, desfaceți şurubul cu mâner, reglați unghiul dorit și strângeți din nou şurubul cu mâner (figura 16.8). Apoi debitați conform descrierii figurilor de la 16.1 până la 16.3.

Debitarea cu opritorul paralel

Montați opritorul paralel conform figurii, fără a-l strânge în primă fază. Introduceți opritorul paralel în ghidaj, cu pârghiile excentrice ale mesei deschise. Ajutându-vă de scala imprimată, aliniați opritorul paralel în paralel cu profilul de ghidaj. Apăsați ambele pârghii excentrice și strângeți şuruburile de fixare. Asigurați-vă că opritorul paralel este aliniat în paralel cu pânza ferăstrăului circular (figura 17.1). Apoi, ghidajul opritorului unghiular trebuie montat pe opritorul paralel, pentru a evita ca piesa de lucru să sarà înapoi în timpul debitării. În acest scop, utilizați piesele de fixare illustrate ale opritorului unghiular. Montați ambele şuruburi cu ambele garnituri și piulițele pătrate pe opritorul paralel, fără a le strânge (figura 17.2). Apoi împingeți ghidajul pe cele două piulițe pătrate de pe opritorul paralel, ca în figură. Capătul ghidajului nu trebuie introdus decât cel mult până la capătul pânzei ferăstrăului circular (figura 17.3). Strângeți ambele şuruburi. Desfaceți ambele pârghii excentrice, reglați lățimea de tăiere dorită, având neapărat grijă ca opritorul paralel să fie aliniat în paralel cu pânza ferăstrăului circular. Apoi, apăsați în jos ambele pârghii excentrice. Acum, porniți ferăstrăul circular manual de la întrerupătorul cu siguranță. împingeți piesa de lucru în direcția săgeții, conform figurii, spre pânza ferăstrăului circular (figura 17.4), până când piesa este debitată complet. Apoi, opriți ferăstrăul circular manual prin intermediul întrerupătorului cu siguranță. În cazul pieselor de lucru înguste trebuie să se utilizeze obligatoriu bățul de împingere furnizat (figura 17.5). La nevoie, opritorul paralel se poate monta și în stânga pânzei ferăstrăului circular. În acest scop, ghidajul trebuie deplasat cu un rând de orificii (figura 17.6). Pașii de montare necesari reies din figurile de la 17.1 la 17.3.

Debitări oblice verticale

În cazul debitărilor oblice verticale, ferăstrăul circular manual trebuie să fie aliniat din nou. Mai întâi, scoateți elementul de intercalație (figura 18.1). Apoi, ridicăți placa pentru utilaje, ținând de locașul pentru apucare (figura 18.2). Acum, îndepărtați placa pentru utilaje (figura 18.3). Retrageți capacul pendular de protecție al ferăstrăului circular manual și așezați elementul de intercalație înapoi până la opritor (figura 18.4). Așezați pe masă placa pentru utilaje montată, ca în figură (figura 18.5). Desfaceți cele patru gheare de prindere și cele patru opritoare laterale. Reglați unghiul de oblicitate dorit la ferăstrăul circular manual. Deplasați placa de bază în paralel cu cele două opritoare terminale rămase, în direcția săgeții (figura 18.6). Aveți neapărat grijă la rularea liberă a pânzei de ferăstrău prin elementul de intercalație. Apoi, montați fix cele patru opritoare laterale și cele patru gheare de prindere (figura 18.7). Acum, așezați placa pentru utilaje cu tot cu ferăstrăul circular manual pe masă și îndepărtați elementul de intercalație. Așezați placa pentru utilaje pe suportul de prindere frontal. Apoi, așezați-o pe placa mesei, ținând o mână în locașul de apucare. Blocați placa pentru utilaje și apoi așezați înapoi elementul de intercalație (figurile de la 14.6 până la 14.9). Acum, masa este pregătită pentru debitarea oblică verticală (figura 18.8). La nevoie, capacul de protecție poate fi deplasat lateral cu ajutorul șurubului de reglare, astfel încât pânza de ferăstrău să poată rula liber și să aibă suficient spațiu sub capacul de protecție (figura 18.9).

TAIERI CU AJUTORUL ŞINEI DE GHIDARE

Atunci când ferăstrăul circular de mână a fost montat pentru prima dată (Fig. 14.1 - 14.8), acesta a fost reglat precis pentru prelucrarea cu ajutorul șinei de ghidare. Așezați placa de bază cu ferăstrăul circular astfel montat pe bancul de lucru și schimbați distanțierul pentru tăieri staționare cu distanțierul pentru tăieri cu ajutorul șinei de ghidare (Fig 19.1). Așezați piesa de prelucrat pe bancul de lucru. Dacă este posibil utilizați ghidajul unghiular pentru tăieri cu ajutorul șinei de ghidare (a se vedea secțiunea tăieri unghiulare). Așezați șina de ghidare cu cei doi suporti și cele două cleme de prindere (Fig. 19.2). Fixați întotdeauna cele doua cleme în așa fel încât piesa de lucru să nu se deplaseze în timpul prelucrării. Așezați placa de bază cu ferăstrăul circular montat pe ghidajul șinei de ghidare. Reglați adâncimea de tăiere a ferăstrăului circular de mână în așa fel încât discul de tăiere să nu depășească cu mai mult de 4 mm grosimea piesei de prelucrat.

ATENTIE: atunci când prelucrați piese înguste sprijiniți ghidajul de tăiere cu material suplimentar cu o înalțime similară cu piesa de prelucrat, pe întreaga lungime a bancului de lucru în așa fel încat șina de ghidare să nu poată fi rasturnată împreună cu placa de bază.

ATENTIE: Ștecherul ferăstrăului circular de mână trebuie conectat direct la priza de retea. Întrerupătorul de siguranță și clementa de blocare nu vor fi utilizate atunci cand realizați tăieri cu ajutorul șinei de ghidare.

Porniți ferăstrăul circular de mână și deplasați-I paralel de-a lungul ghidajului de tăiere (Fig. 19.3). După ce ați realizat prelucrarea opriți ferăstrăul circular.

Tăieri in unghi: Așezați suportul de plastic al ghidajului unghiular în unul din orificiile bancului de lucru. Folosiți întotdeauna cel mai apropiat orificiu față de muchia de tăiere a șinei de ghidare. Împingeți șina de ghidare până la șanțul bancului de lucru și cât mai aproape de ghidajul unghiular. Fixați cu o menghină profilul șinei de ghidare de profilul ghidajului unghiular. Aliniați piesa de lucru împreună cu ghidajul unghiular și strângeți șurubul striat al șinei de ghidare ferm (Fig. 19.4)

Tăieri în serie: Montați ghidajul suplimentar pentru tăieri în serie. Introduceți ghidajul suplimentar pe șanțurile șinei de ghidare și răsuciți opritorul de metal către blatul bancului de lucru. Amplasați piesa de lucru cu lungimea necesară de-a lungul ghidajului unghiular și împingeți ghidajul suplimentar până la capătul piesei de lucru. Strângeți șuruburile striate ferm (Fig. 19.5).

DEBITAREA CU FERĂSTRĂUL PENDULAR

Introduceți elementul de intercalație pentru ferăstraie pendulare în placa pentru utilaje (figura 20.1). Aliniați ferăstrăul pendular pe placa pentru utilaje astfel încât pânza ferăstrăului să ruleze central în deschiderea ferăstrăului. Montați acum ferăstrăul pendular, așa cum este ilustrat (figura 20.2 și figura 20.3). Introduceți în masă ferăstrăul pendular montat, împreună cu placa pentru utilaje, și blocați-le în cele patru suporturi. Introduceți borna de pornire în comutatorul ferăstrăului pendular și conectați ștecherul la întrerupătorul cu siguranță. Acum, masa este pregătită pentru utilizarea ferăstrăului pendular (figura 20.4).

MONTAREA UNUI FERĂSTRĂU CIRCULAR PENTRU TĂIERI OBLICE

Cu ajutorul șuruburilor de fixare cuprinse în pachetul livrat, aveți posibilitatea de a monta pe masă un ferăstrău circular pentru tăieri oblice. Așezați ferăstrăul circular pentru tăieri oblice centrat pe masă, cu orificiile de montare situate peste cele două orificii longitudinale ale mesei.

Acum, fixați ferăstrăul circular pentru tăieri oblice. În acest scop, introduceți prin partea de sus șuruburile și garniturile mici prin orificiile de montare și prin plăcile mesei. Prindeți în partea de jos șuruburile, cu ajutorul garniturilor mari și al piulițelor (figura 21).

ATENTIE: Ferăstrăul circular pentru tăieri oblice trebuie să se fixeze pe masă cu cel puțin două șuruburi de fixare, patru garnituri și două piulițe. Dacă orificiile de montare ale ferăstrăului dvs. nu se potrivesc cu orificiile longitudinale din placa mesei, ferăstrăul circular pentru tăieri oblice nu poate fi utilizat.

REGLAREA PLĂCII PENTRU UTILAJE

Înălțimea plăcii pentru utilaje din placa de lucru a fost reglată din fabrică, astfel încât să se garanteze alunecarea piesei peste zona dintre placa de lucru și placa pentru utilaje. Dacă este necesar, placa pentru utilaje poate fi reglată pe înălțime. Pentru aceasta, desfaceți cele cinci contrapiulițe. Apoi, reglați placa pentru utilaje pe înălțime cu ajutorul celor cinci șuruburi de reglare, astfel încât să fie aliniată cu placa de lucru, și strângeți din nou contrapiulițele (figura 22). Înaintea fiecărei lucrări, verificați dacă cele cinci contrapiulițe sunt strânse bine.

ACCESORIILE SPECIALE PENTRU MASTER cut 2500

DOUĂ PENE DE DESPICAT MONTABILE SUPLIMENTAR, NR. ART. 6916000 ŞI 6917000 PENTRU UTILIZAREA FERĂSTRAIELOR CIRCULARE MANUALE FĂRĂ PANĂ DE DESPICAT

ATENTIE: Accesorile speciale descrise aici se pot utiliza exclusiv cu MASTER cut 2500.

INDICATIE: Funcționarea și utilizarea acestor accesorii speciale sunt descrise mai jos și sunt ilustrate începând cu pagina 21.

UTILIZAREA CORESPUNZĂTOARE

Cele două pene de despicat permit utilizarea ferăstraielor circulare manuale fără pană de despicat.

Pana de despicat 6916000 este permisă pentru utilizarea de ferăstraie circulare manuale cu pânze de ferăstrău cu un diametru maxim de 160 mm și o lătime a tăieturii de minim 2,4 mm până la maxim 2,8 mm.

Pana de despicat 6917000 este permisă pentru utilizarea de ferăstraie circulare manuale cu pânze de ferăstrău cu un diametru maxim de 200 mm, o lățime a tăieturii de minim 2,4 mm până la maxim 2,8 mm și o adâncime de tăiere maximă de 66 mm.

ATENTIE: Înaintea utilizării accesoriului special, trebuie să se respecte obligatoriu indicațiile generale referitoare la siguranță, indicațiile referitoare la siguranță pentru ferăstraele circulare manuale și manualul de utilizare original al ferăstrăului circular manual fără pană de despicat!

PENE DE DESPICAT NR. ART. 6916000 ŞI 6917000

Articolul pană de despicat 6916000 conține componentele: 1 x pană de despicat (pentru pânze de ferăstrău circular cu diametrul maxim de 160 mm) 1 x suport pentru pană de despicat (model lung), 1 x calibru de reglare (figura A).

Articolul pană de despicat 6917000 conține componentele: 1 x pană de despicat (pentru pânze de ferăstrău circular cu diametrul maxim de 200 mm) 1 x suport pentru pană de despicat (model scurt), 1 x calibru de reglare (figura B).

ATENTIE: Mai jos se descriu montarea și funcționarea penei de despicat nr. art. 6916000 pentru ferăstraiele circulare manuale cu diametrul max. al pânzei de ferăstrău de 160 mm. Pana de despicat nr. art. 6917000 pentru ferăstraiele circulare manuale cu diametrul max. al pânzei de ferăstrău de 200 mm se montează și funcționează identic. Cu această pană de despicat este, totuși, posibil să prelucrați piese cu o înălțime max. de 50 mm.

MONTAREA FERĂSTRĂULUI CIRCULAR MANUAL FĂRĂ PANĂ DE DESPICAT

ATENTIE: Pentru prima montare a ferăstrăului circular manual și alinierea paralelă a pânzei de ferăstrău, ferăstrăul circular manual împreună cu placa pentru utilaje trebuie să fie montate și aliniate pe șina de ghidaj.

INDICATIE: În acest scop, citiți și urmați indicațiile de lucru privind montarea șinei de ghidaj, îndepărtarea și așezarea plăcii pentru utilaje din acest manual de utilizare.

Montarea și alinierea ferăstrăului circular manual

Desfaceți dispozitivul de blocare pentru adâncimea tăieturii aferent ferăstrăului circular manual și trageți înapoi capacul pendular de protecție. Acum, așezați ferăstrăul circular manual pe placa pentru utilaje. Reglați adâncimea de tăiere, lăsând suficient spațiu liber în canelura de pe placa de lucru, și strângeți dispozitivul de blocare pentru adâncimea tăieturii. Acum, aliniați pânza de ferăstrău a ferăstrăului circular manual în paralel față de marginea cauciucată neagră a șinei de ghidaj (figura C.1). Acum, montați cele șase opritoare laterale, astfel încât acestea să se afle în contact pe întreaga suprafață cu placa de bază a utilajului. Cele două opritoare posterioare situate pe direcția longitudinală servesc drept opritoare terminale pentru ferăstrăul circular manual pe direcția de tăiere, pentru a asigura susținerea ferăstrăului circular manual în timpul tăierii (figura C.2). Apoi, montați cele patru gheare de prindere (figura C.3). Îndepărtați ferăstrăul circular manual montat, cu tot cu placa pentru utilaje, și așezați-le pe masă, așa cum arată figura (figura C.4). Acum, cu dispozitivul pentru adâncimea de tăiere complet scos în afară, verificați distanța dintre dintele cel mai din față al pânzei de ferăstrău și marginea frontală a elementului de intercalație (figura C.5).

ATENTIE: Această distanță trebuie să fie mai mică decât 20 mm. Dacă este cazul, ferăstrăul circular manual trebuie aliniat din nou pe direcție longitudinală, iar cele două opritoare terminale trebuie reglate din nou.

INDICATIE: Dacă distanța dintre mijlocul pânzei de ferăstrău și marginea exterioară a plăcii de bază a ferăstrăului circular manual depășește 128 mm, la montare trebuie să se utilizeze cele două opritoare laterale lungi. În acest scop, citiți și urmați indicațiile de lucru privind montarea plăcilor de bază mai late folosite la ferăstraele circulare manuale din acest manual de utilizare.

MONTAREA PENEI DE DESPICAT

Aşezatii pe masă ferăstrăul circular manual montat, ca în figură (figura D.1). Montați bolțul de centrare cu șurubul de fixare, fără a le strânge. Împingeți acest ansamblu în placa pentru utilaje, ca în figură, până când se vede canelura suport pentru pana de despicat (figura D.2). Introduceți pana de despicat cca 2 cm de sus în canelura bolțului de centrare (figura D.3). Aveți grijă ca pana de despicat să fie rabatată până la opritorul din placa pentru utilaje (= aliniere verticală). Strângeți șurubul de fixare (figura D.4).

ALINIEREA FERĂSTRĂULUI CIRCULAR MANUAL

Aşezati pe masă ferăstrăul circular manual montat, ca în figură.

ATENTIE: Verificați, acum, dacă pânza ferăstrăului circular este aliniată centrat față de pana de despicat și paralel cu elementul de intercalatie.

Partea frontală a ferăstrăului circular manual trebuie aliniată cu marcajul 0 de pe placa de bază a ferăstrăului circular manual și ambele linii ajutătoare pentru marcare de pe placa pentru utilaje. Partea din spate a ferăstrăului circular manual trebuie aliniată centrat față de pânza ferăstrăului circular și pana de despicat (figura D.5).

ATENTIE: Dacă pânza ferăstrăului circular nu este aliniată centrat față de pana de despicat, realizați o nouă aliniere laterală a ferăstrăului circular manual.

ATENTIE: Pentru introducerea plăcii pentru utilaje în masă, pana de despicat trebuie demontată, împreună cu bolțul de centrare și șurubul de fixare.

Desfaceți șurubul de fixare, trageți pana de despicat în sus și scoateți-o. Apoi, îndepăratați bolțul de centrare cu șurubul de fixare (figura D.6).

Reglați distanța de siguranță dintre pana de despicat și pânza ferăstrăului circular cu calibrul de reglare.

Aşezati pe masă placa pentru utilaje cu tot cu ferăstrăul circular manual, așa cum arată figura, și îndepărtați elementul de intercalație (figura E.1). Aşezati placa pentru utilaje pe suportul de prindere frontal. Apoi, aşezati-o pe placa mesei, ținând o mână în locașul de apucare (figura E.2). Fixați placa pentru utilaje (figura E.3). Apoi, introduceți la loc elementul de intercalație (figura E.4). Montați bolțul de centrare cu șurubul de fixare, fără a le strânge. Împingeți acest ansamblu în placa pentru utilaje, ca în figură, până când se vede canelura suport pentru pana de despicat (figura E.5). Introduceți pana de despicat cca 2 cm de sus în canelura bolțului de centrare (figura E.6). Aveți grijă ca pana de despicat să fie rabatată până la opritorul din placa pentru utilaje (= aliniere verticală). Strângeți șurubul de fixare (figura E.7). Montați componentele individuale illustrate pe pana de despicat (figura E.8). Strângeți șurubul și piulița moletată care sunt conectate cu pana de despicat și montați doar lejer șurubul și piulița moletată care se află în față în carcasă (figura E.9). Acum, desfaceți șurubul de fixare al bolțului de centrare (figura E.10). Împingeți pana de despicat vertical în jos spre pânza ferăstrăului circular (figura E.11). Împingeți pana de despicat în jos până când cel puțin un dinte al pânzei ferăstrăului circular se lovește de carcasa calibrului de reglare. Acum strângeți piulița moletată frontală (figura E.12). După strângerea șurubului imbus, se reglează distanța de siguranță de max. 5 mm de la pânza ferăstrăului circular la pana de despicat (figura E.13). Apoi, deșurubați calibrul de reglare de pe pana de despicat (figura E.14).

ATENTIE: Verificați, acum, încă o dată dacă pânza ferăstrăului circular este aliniată centrat față de pana de despicat (figura E.14) și dacă se respectă distanța de siguranță de max. 5 mm de la pânza ferăstrăului circular până la pana de despicat (figura E.12); în caz contrar, trebuie să se alinieze din nou ferăstrăul circular manual.

ATENTIE: Înaintea fiecărei lucrări, verificați dacă pana de despicat și componentele de fixare sunt strânse bine!

Acum, masa este pregătită pentru debitarea staționară. În această privință, citiți indicațiile de lucru pentru debitarea staționară cu ferăstrăul circular manual.

Reglarea adâncimii tăieturii

Dacă se modifică adâncimea tăieturii ferăstrăului circular manual, și pana de despicat trebuie să fie reglată pe înălțime, pentru a garanta distanța de siguranță de max. 5 mm față de pânza ferăstrăului circular manual. Desfaceți mai întâi pana de despicat cu cheia imbus. Acum, reglați adâncimea dorită a tăieturii ferăstrăului circular manual. Strângeți dispozitivul de blocare pentru adâncimea tăieturii. Montați și poziționați calibrul de reglare împreună cu pana de despicat, conform descrierii din figurile de la E.5 până la E.14.

Debitări oblice verticale

În cazul debitărilor oblice verticale, ferăstrăul circular manual trebuie să fie aliniat lateral din nou. Reglați unghiul de oblicitate dorit la ferăstrăul circular manual. Retrageți capacul pendular de protecție al ferăstrăului circular manual și așezați utilajul în poziție centrată pe fanta ferăstrăului de pe placa pentru utilaje. Desfaceți dispozitivul de blocare pentru adâncimea tăieturii aferent ferăstrăului circular manual și deplasați adâncimea tăieturii complet în exterior. Strângeți dispozitivul de blocare pentru adâncimea tăieturii (figura F.1).

ATENTIE: Aliniați pânza ferăstrăului circular în paralel față de fanta ferăstrăului. Verificați acum distanța dintre dintele din față al pânzei ferăstrăului circular și marginea frontală a fantei ferăstrăului. Această distanță trebuie să fie mai mică decât 20 mm (figura F.2).

Acum, montați cele șase opritoare laterale, astfel încât acestea să se afle în contact pe întreaga suprafață cu placa de bază a utilajului. Cele două opritoare posterioare situate pe direcția longitudinală servesc drept opritoare terminale pentru ferăstrăul circular manual pe direcția de tăiere, pentru a asigura susținerea ferăstrăului circular manual în timpul tăierii. Apoi, montați cele patru gheare de prindere (figura F.3).

INDICATIE: Dacă distanța dintre mijlocul pânzei de ferăstrău și marginea exterioară a plăcii de bază a ferăstrăului circular manual depășește 128 mm, la montare trebuie să se utilizeze cele două opritoare laterale lungi. În acest scop, citiți și urmați indicațiile de lucru privind montarea plăcilor de bază mai late folosite la ferăstraiele circulare manuale din acest manual de utilizare.

MONTAREA PENEI DE DESPICAT

Aşezati pe masă ferăstrăul circular manual montat, ca în figură (figura F.4). Montați bolțul de centrare cu șurubul de fixare, fără a le strânge. Împingeți acest ansamblu în placa pentru utilaje, ca în figură, până când se vede canelura suport pentru pana de despicat (figura F.5). Introduceți pana de despicat cca 2 cm de sus în canelura bolțului de centrare (figura F.6). Rabatați pana de despicat până când aceasta este rotită exact în centrul pânzei ferăstrăului circular. Strângeți șurubul de fixare (figura F.7).

ATENTIE: Dacă pânza ferăstrăului circular nu este aliniată centrat față de pana de despicat, realizați o nouă aliniere laterală a ferăstrăului circular manual.

ATENTIE: Pentru introducerea plăcii pentru utilaje în masă, pana de despicat trebuie demontată, împreună cu bolțul de centrare și șurubul de fixare.

Desfaceți șurubul de fixare, trageți pana de despicat în sus și scoateți-o. Apoi, îndepăratați bolțul de centrare cu șurubul de fixare (figura F.8).

Reglați distanța de siguranță dintre pana de despicat și pânza ferăstrăului circular cu calibrul de reglare.

Acum, așezați placa pentru utilaje cu tot cu ferăstrăul circular manual pe masă, așa cum arată figura, și îndepărtați elementul de intercalație (figura F.9). Așezați placa pentru utilaje pe suportul de prindere frontal. Apoi, așezați-o pe placa mesei, ținând o mână în locașul de apucare (figura F.10). Fixați placa pentru utilaje (figura F.11). Apoi, introduceți la loc elementul de intercalație (figura F.12). Montați bolțul de centrare cu șurubul de fixare, fără a le strânge. Împingeți acest ansamblu în placa pentru utilaje, ca în figură, până când se vede canelura suport pentru pana de despicat. Introduceți pana de despicat cca 2 cm de sus în canelura bolțului de centrare. Rabatați pana de despicat până când aceasta este rotită exact în centrul pânzei ferăstrăului circular. Strângeți șurubul de fixare (figura F.13). Montați componentele individuale illustrate pe pana de despicat (figura F.14). Strângeți șurubul și piulița moletată care sunt conectate cu pana de despicat și montați doar lejer șurubul și piulița moletată care se află în față în carcasă (figura F.15). Acum, desfaceți șurubul de fixare al bolțului de centrare (figura F.16). Împingeți pana de despicat vertical în jos spre pânza ferăstrăului circular (figura F.17). Împingeți pana de despicat în jos până când cel puțin un dinte al pânzei ferăstrăului circular se lovește de carcasa calibrului de reglare. Acum, strângeți piulița moletată frontală (figura F.18). După strângerea șurubului imbus, se reglează distanța de siguranță de max. 5 mm de la pânza ferăstrăului circular la pana de despicat (figura F.19). Apoi, însurubați calibrul de reglare de la pana de despicat.

ATENTIE: Verificați, acum, încă o dată dacă pânza ferăstrăului circular este aliniată centrat față de pana de despicat și dacă se respectă distanța de siguranță de max. 5 mm de la pânza ferăstrăului circular până la pana de despicat; în caz contrar, trebuie să se alinieze din nou ferăstrăul circular manual (figura F.20).

ATENTIE: Înaintea fiecărei lucrări, verificați dacă pana de despicat și componentele de fixare sunt strânse bine!

Acum, masa este pregătită pentru debitarea staționară. În această privință, citiți indicațiile de lucru pentru debitarea staționară cu ferăstrăul circular manual.

Garantie

Stimați cumpărători,

Ați cumpărat un produs de o calitate superioară, ce vă va aduce satisfacție în domeniul în care îl veți utilize.

Aceste produse îndeplinesc un înalt standard tehnic și înainte ca acestea să ajungă pe piață, trec prin diferite faze de testare și de controale ale calității. Conform legii 449/2003 schimbarea produsului în termenul de garanție se va face numai în următoarele cazuri: Produsul are un viciu de fabricație, are o defectiune ce nu se poate repara, nerespectarea termenului de reparație convenit între client și unitatea service autorizată, lipsa conformității produsului.

Pentru produsul wolfcraft® achiziționat vă acordăm 10 ani garanție de la data cumpărării pentru utilizarea exclusivă a acestuia în micile gospodării. Garanția acoperă numai viciile produsul achizitionat și defectele de material și de fabricație. Această garanție nu acoperă defectele sau deteriorările cauzate de utilizarea necorespunzătoare sau de întreținerea necorespunzătoare. De asemenea, garanția nu acoperă uzura și utilizarea normală precum și defectele și daunele cunoscute de client la momentul încheierii contractului.

Pretentiiile de garantie pot fi revendicate doar în baza facturii/dovezii de cumpărare.

Garantia oferită de către wolfcraft® nu restrânge drepturile dvs. statutare de consumator (după îndeplinire, reziliere sau reducere, despăgubiri sau compensații).

Declarație de conformitate conform normelor EG - referitor la directiva privind segmentul mașini-unelte 2006/42, anexa II A.

Prin prezenta, firma wolfcraft GmbH din D-56746 Kempenich, str. Wolff nr.1 dovedește că acest produs (MASTER cut 2500) este conform cu directivei EG din 2006/42 privind segmentul mașini-unelte.

TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001

Produsul este conform următoarelor standarde: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Parc Industrial Metrom Str. Carpaților nr. 60

RO - 500269 Brasov

Telefon: [phone]

Telefax: [phone]

[e-mail]

AL

SLAV GmbH

Tzar Osvoboditel 331

9000 Varna

Telefon: 00 359 - 52 - 739072

Telefax: 00 359 - 52 - 739073

[e-mail]

SRD MN

Mi-lumen d.o.o.

Dositejeva 176

36000 Kraljevo

Telefon: 00381 - 36 - 231081

Telefax: 00381 - 36 - 312867

[e-mail]

ALB

EIG Sh.p.k.

Frigoriferi Metalik

Rr. Siri Kora

4000 Tirana

Telefon: [phone]

Telefax: 00355 4 259501

[e-mail]

RUS

Centroinstrument

12351 Moskau

Molodogwardeskaja Ul. 61

Tel.: (495) 730 - 80 - 70

Fax: (495) 730 - 80 - 75

Centroinstrument-Ural

® Modificări tehnice rezervate
