ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 511 P Plus Kärcher

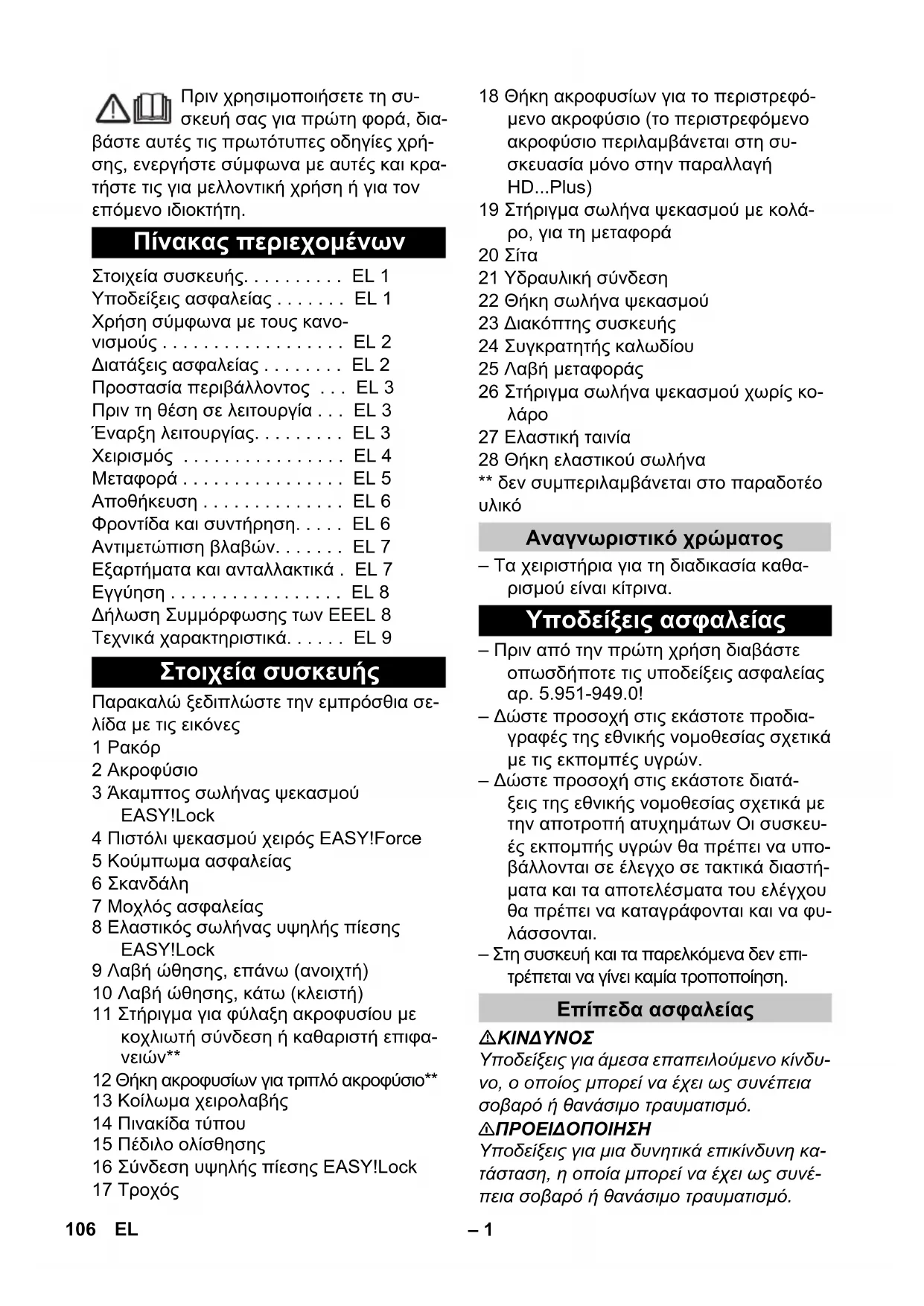

dB(A) 89 Mitat ja painot Pituus mm 351 Leveys mm 312 Korkeus mm 904 Tyypillinen käyttöpaino kg 20,5 105FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Παρακαλώ ξεδιπλώστε την εμπρόσθια σε- λίδα με τις εικόνες 1 Ρακόρ 2 Ακροφύσιο 3 Άκαμπτος σωλήνας ψεκασμού EASY!Lock 4 Πιστόλι ψεκασμού χειρός EASY!Force 5 Κούμπωμα ασφαλείας 6 Σκανδάλη 7 Μοχλός ασφαλείας 8 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock 9 Λαβή ώθησης, επάνω (ανοιχτή) 10 Λαβή ώθησης, κάτω (κλειστή) 11 Στήριγμα για φύλαξη ακροφυσίου με κοχλιωτή σύνδεση ή καθαριστή επιφα-

12 Θήκη ακροφυσίων για τριπλό ακροφύσιο** 13 Κοίλωμα χειρολαβής 14 Πινακίδα τύπου 15 Πέδιλο ολίσθησης 16 Σύνδεση υψηλής πίεσης EASY!Lock 17 Τροχός 18 Θήκη ακροφυσίων για το περιστρεφό- μενο ακροφύσιο (το περιστρεφόμενο ακροφύσιο περιλαμβάνεται στη συ- σκευασία μόνο στην παραλλαγή HD...Plus) 19 Στήριγμα σωλήνα ψεκασμού με κολά- ρο, για τη μεταφορά 20 Σίτα 21 Υδραυλική σύνδεση 22 Θήκη σωλήνα ψεκασμού 23 Διακόπτης συσκευής 24 Συγκρατητής καλωδίου 25 Λαβή μεταφοράς 26 Στήριγμα σωλήνα ψεκασμού χωρίς κο-

27 Ελαστική ταινία 28 Θήκη ελαστικού σωλήνα ** δεν συμπεριλαμβάνεται στο παραδοτέο

– Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0! – Δώστε προσοχή στις εκάστοτε προδια- γραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών. – Δώστε προσοχή στις εκάστοτε διατά- ξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευ- ές εκπομπής υγρών θα πρέπει να υπο- βάλλονται σε έλεγχο σε τακτικά διαστή- ματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυ-

– Στη συσκευή και τα παρελκόμενα δεν επι- τρέπεται να γίνει καμία τροποποίηση.

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό. Πίνακας περιεχομένων Στοιχεία συσκευής. . . . . . . . . . EL 1 Υποδείξεις ασφαλείας . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 2 Διατάξεις ασφαλείας . . . . . . . . EL 2 Προστασία περιβάλλοντος . . . EL 3 Πριν τη θέση σε λειτουργία . . . EL 3 Έναρξη λειτουργίας. . . . . . . . . EL 3 Χειρισμός . . . . . . . . . . . . . . . . EL 4 Μεταφορά . . . . . . . . . . . . . . . . EL 5 Αποθήκευση . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση. . . . . EL 6 Αντιμετώπιση βλαβών. . . . . . . EL 7 Εξαρτήματα και ανταλλακτικά . EL 7 Εγγύηση . . . . . . . . . . . . . . . . . EL 8 Δήλωση Συμμόρφωσης των ΕEEL 8 Τεχνικά χαρακτηριστικά. . . . . . EL 9 Στοιχεία συσκευής Αναγνωριστικό χρώματος Υποδείξεις ασφαλείας Επίπεδα ασφαλείας 106 EL– 2

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Οι δέσμες υψηλής πίεσης μπορεί να αποδειχτούν επικίνδυνες σε περίπτωση μη ενδεδειγμένης χρή- σης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλε- κτρικό εξοπλισμό ή στην ίδια τη συσκευή. Σύμφωνα με τους ισχύοντες κανονι- σμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νε- ρού χωρίς διαχωριστή συστήματος. Να χρησιμοποιηθεί ένας κατάλληλος διαχω- ριστής συστήματος της εταιρείας KÄRCHER ή, εναλλακτικά, ένας διαχωριστής συστήμα-

EN 12729 Τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Απαιτήσεις ποιότητας του νερού:

Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συ-

Σε χρήση με ανακυκλωμένο νερό δεν πρέ- πει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών.

Σύμβολα στην συσκευή Χρήση σύμφωνα με τους κανονισμούς

107EL– 3 Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλ- λον. Αυτά τα εξαρτήματα είναι όμως απα- ραίτητα για τη σωστή λειτουργία της συ- σκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Υπόδειξη: Χάρη σε ένα γρήγορο σπείρω- μα το σύστημα EASY!Lock συνδέει εξαρτή- ματα γρήγορα και σίγουρα με μια μόνο πε-

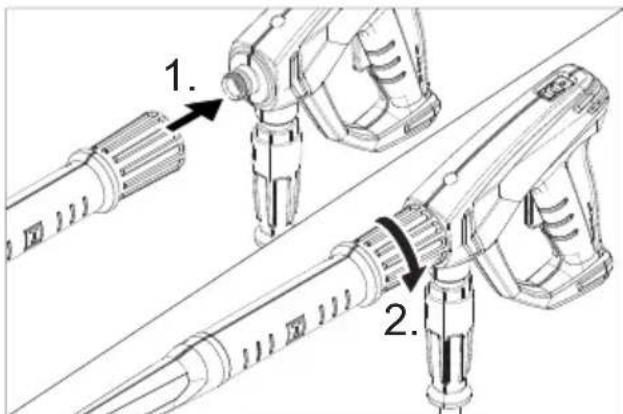

Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης. Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock). Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock). Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού! Η συσκευή, τα πα- ρελκόμενα, τα καλώδια τροφοδοσίας και οι συνδέσεις πρέπει να είναι σε άψογη κατά- σταση. Εάν δεν είναι σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί.

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας. – Η συσκευή πρέπει να συνδεθεί στο δί- κτυο ηλεκτρικού ρεύματος μόνο με βύ- σμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύμα- τος. Το βύσμα αποσκοπεί στην αποσύν- δεση από το δίκτυο. – Το βύσμα και η σύνδεση του καλωδίου προέκτασης που χρησιμοποιείτε πρέπει να είναι αδιάβροχα. – Χρησιμοποιείτε καλώδιο προέκτασης με

κατηγορία προστασίας 1) και επαρκή διατομή (βλ. "Τεχνικά χαρακτη- ριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι- κά χαρακτηριστικά. Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Πριν τη θέση σε λειτουργία Συναρμολόγηση εξαρτημάτων Έναρξη λειτουργίας Ηλεκτρική σύνδεση

108 EL– 4 Ξετυλίξτε το καλώδιο τροφοδοσίας και αφήστε το στο δάπεδο. Συνδέστε το ρευματολήπτη στην πρίζα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης. Σύμφωνα με τους ισχύοντες κανονι- σμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νε- ρού χωρίς διαχωριστή συστήματος. Να χρησιμοποιηθεί ένας κατάλληλος διαχω- ριστής συστήματος της εταιρείας KÄRCHER ή, εναλλακτικά, ένας διαχωριστής συστήμα- τος κατά EN 12729 Τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή. Σχετικά με τις τιμές σύνδεσης, βλέπε Tεχνι- κά χαρακτηριστικά. Συνδέστε έναν ελαστικό σωλήνα προ- σαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 1/2“) στη σύνδεση νερού της συσκευής και στην προσα- γωγή νερού (π.χ. στην κάνουλα της

Ο ελαστικός σωλήνας τροφοδοσίας δεν συ- μπεριλαμβάνεται στο υλικό που παραδίδε- ται μαζί με τη συσκευή. Ανοίξτε την προσαγωγή νερού. Βιδώστε τον ελαστικό σωλήνα αναρρό- φησης με φίλτρο (προαιρετικός εξοπλι- σμός) στη σύνδεση νερού. Απαερίωση της συσκευής: Ξεβιδώστε το ακροφύσιο από το σωλή- να ψεκασμού. Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες. Εάν είναι απαραίτητο, αφήστε η συ- σκευή να λειτουργήσει επί 10 δευτερό- λεπτα και σβήστε το διακόπτη της συσκευής. Επαναλάβετε πολλές φορές τη διαδικασία. Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Κίνδυνος έκρηξης! Μην ψεκάζετε με καύσιμα υγρά. Κατά τη χρήση της συσκευής σε επικίνδυνα περιβάλλοντα (π.χ . σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφα-

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψε- κασμού και με τα δύο χέρια. Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφά-

Κίνδυνος τραυματισμού! Εάν

ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

Περιβαλλοντικές ζημιές. Καθαρίζετε κινητή- ρες μόνο σε χώρους με σύστημα διαχωρι- σμού λαδιών. Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη. Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη. Η συσκευή μπορεί να λειτουργήσει σε όρ- θια ή ξαπλωτή θέση.

Η συσκευή είναι εξοπλισμένη με έναν πρε- σοστάτη. Ο κινητήρας ξεκινάει μόνον όταν το πιστόλι ψεκασμού είναι ανοικτό. Ρυθμίστε τον διακόπτη της συσκευής

Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα

Ανοίξτε το πιστολέτο χειρός. Σύνδεση νερού Σύνδεση σε αγωγό νερού Αναρρόφηση νερού από ανοικτά δοχεία

Άνοιγμα/κλείσιμο του πιστολέτου

109EL– 5 Κλείστε τo πιστολέτο χειρός. Η συσκευή απενεργοποιείται. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Μετά από τη διακοπή: Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα

Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται. Κλείστε την προσαγωγή νερού. Ανοίξτε το πιστολέτο χειρός. Ενεργοποιήστε την αντλία από το δια- κόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα. Κλείστε τo πιστολέτο χειρός. Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“. Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέ-

Αποσυνδέστε την παροχή νερού. Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκε- ται υπό πίεση. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Τοποθετήστε το σωλήνα ψεκασμού με το πιστολέτο χειρός μέσα στη ειδική θήκη του και ασφαλίστε την στο στήριγ- μα του σωλήνα ψεκασμού. Τυλίξτε το καλώδιο σύνδεσης γύρω από το στήριγμα καλωδίου. Στερεώστε το φις με το προσαρτημένο

Κλείστε τη λαβή ώθησης. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στη διάταξη

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν. Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός. Αδειάζετε το νερό. Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

Χρησιμοποιήστε ένα αντιψυκτικό οχημά- των του εμπορίου με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χρήσης του κα- τασκευαστή του αντιψυκτικού. Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά. Για τη μεταφορά της συσκευής, κρατή- στε την καλά από τη λαβή μεταφοράς και την ειδική εσοχή. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Για τη μεταφορά σε μεγάλες αποστά- σεις, τραβήξτε στην τερματική θέση τη λαβή ώθησης και σύρετε τη συσκευή από τη λαβή ώθησης. Για το ανέβασμα σε σκάλες, τραβήξτε τη συσκευή προς τα πάνω σκαλί με σκαλί. Τα πέδιλα ολίσθησης προστα- τεύουν το περίβλημα από βλάβες. Εισαγάγετε το στόμιο σύνδεσης του κα- θαριστή επιφανειών στο στήριγμα του καθαριστήρα υψηλής πίεσης. Βιδώστε το ρακόρ. Διακοπή λειτουργίας Απενεργοποίηση της μηχανής Φύλαξη της συσκευής Αντιπαγετική προστασία Αν είναι αδύνατο να γίνει αποθήκευση με προστασία από παγετούς:

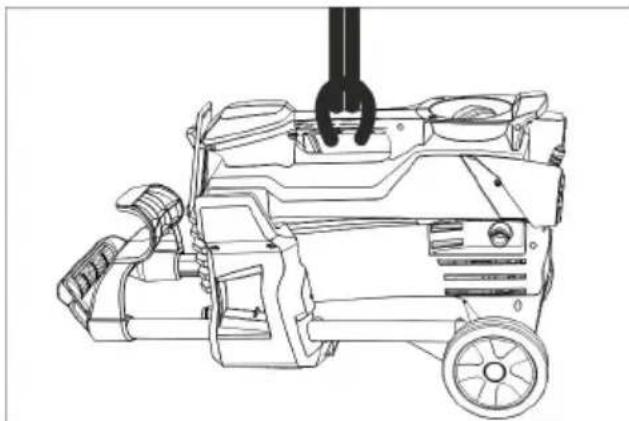

Στήριγμα για καθαριστή επιφανειών 110 EL– 6 Στερεώστε τη διάταξη ανύψωσης στη λαβή μεταφοράς της συσκευής.

Κίνδυνος τραυματισμού από ενδεχόμενη πτώση της συσκευής. – Λάβετε υπόψη τους εθνικούς κανονι- σμούς πρόληψης ατυχημάτων και τις υποδείξεις ασφαλείας. – Πριν από κάθε μεταφορά με γερανό ελέγχετε τη λαβή μεταφοράς για τυχόν

– Πριν από κάθε μεταφορά με γερανό ελέγχετε τα ανυψωτικά μέσα για τυχόν

– Ανασηκώνετε τη συσκευή μόνο από τη λαβή μεταφοράς. – Μη χρησιμοποιείτε αλυσίδες. – Ασφαλίστε τη διάταξη ανύψωσης έναντι της ακούσιας αποδέσμευσης του φορτίου. – Πριν τη μεταφορά με γερανό αφαιρέστε το σωλήνα ψεκασμού με το πιστολέτο χειρός, τα ακροφύσια, τον καθαριστή επιφανειών και τα άλλα μη στερεωμένα αντικείμενα. – Κατά τη διαδικασία ανύψωσης

ταφέρετε άλλα αντικείμενα πάνω στη

– Η συσκευή επιτρέπεται να μεταφέρεται με το γερανό μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού του γερανού. – Μη στέκεστε κάτω από το φορτίο. – Προσέχετε ώστε να μη βρίσκονται άτο- μα εντός της επικίνδυνης περιοχής του

– Μην αφήνετε ανεπίβλεπτη

να κρέμεται στο γερανό.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνά- ψετε συμβόλαιο συντήρησης του μηχανή- ματος. Δεχθείτε σχετική ενημέρωση.

Ελέγχετε το τροφοδοτικό καλώδιο σχε- τικά με βλάβες (κίνδυνος ηλεκτροπληξί- ας). Το τροφοδοτικό καλώδιο που πα- ρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο. Ελέγξτε το σωλήνα υψηλής πίεσης για ενδεχόμενες βλάβες (κίνδυνος έκρη-

Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιά- ζει βλάβες. Ελέγχετε τη στεγανότητα του μηχανή- ματος (αντλίας). 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτω- ση μεγαλύτερης διαρροής απευθυνθεί- τε στην υπηρεσία εξυπηρέτησης

Μεταφορά με γερανό Υποδείξεις ασφαλείας σχετικά με την

Φροντίδα και συντήρηση Επιθεώρηση ασφαλείας/Συμβόλαιο

Πριν από κάθε λειτουργία 111EL– 7 Καθαρισμός του φίλτρου παροχής νε-

Αφαιρέστε το φίλτρο. Καθαρίστε και ξεπλύνετε εξωτερικά το

Τοποθετήστε το φίλτρο. Απευθυνθείτε για τη συντήρηση της συ- σκευής στην υπηρεσία εξυπηρέτησης

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. – Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. – Τα ηλεκτρικά δομικά στοιχεία να ελέγχο- νται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπη- ρέτησης πελατών. – Σε περίπτωση βλαβών που δεν αναφέ- ρονται σ΄ αυτό το κεφάλαιο, σε περίπτω- ση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτη- μένη υπηρεσία εξυπηρέτησης πελατών. Ελέγξτε το τροφοδοτικό καλώδιο σχετι- κά με βλάβες. Ελέγξτε την τάση δικτύου. Έχει υπερθερμανθεί η συσκευή; Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Αφήστε το μηχάνημα να κρυώσει για τουλάχιστον 15 λεπτά. Ρυθμίστε τον διακόπτη της συσκευής στη θέση "1". Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών. Ελέγξτε το μέγεθος του ακροφυσίου και τοποθετήστε το σωστό ακροφύσιο. Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Καθαρισμός του φίλτρου παροχής νε-

Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά). Καθαρίστε το ακροφύσιο. Αντικαταστήστε το ακροφύσιο. Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά της συσκευής. Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών. Ελέγξτε τους αγωγούς αναρρόφησης νερού για διαρροές. Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Εβδομαδιαίως Καθάρισμα φίλτρου στη σύνδεση νερού Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση Αντλία μη στεγανή Η αντλία χτυπά Εξαρτήματα και ανταλλακτικά 112 EL– 8 Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Δήλωση Συμμόρφωσης των

Προϊόν: Σύστημα καθαρισμού υψη-

Τύπος: 1.520-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2000/14/EΚ 2011/65/EE Εφαρμοσθέντα εναρμονισμένα πρότυ-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) HD 4/9 P Μετρημένη: 83 Εγγυημένη: 85 HD 5/11 P Μετρημένη: 86 Εγγυημένη: 89 Chairman of the Board of Management Director Regulatory Affairs & Certification 113EL– 9 Τεχνικά χαρακτηριστικά Tύπος HD 4/9 P HD 4/9 P HD 5/11 P

Ηλεκτρικό δίκτυο Τάση V 110 120 220 Ρεύμα Hz 50 60 Ισχύς σύνδεσης kW 1,4 1,3 2,0 Ασφάλεια (αδρανής, C) A 15 13 Είδος προστασίας -- IPX5 Καλώδιο προέκτασης, μέγ. 30 m (Κατηγορία προστασίας 1)

2,5 Σύνδεση νερού Θερμοκρασία προσαγωγής (μέγ.) °C 60 Ποσότητα προσαγωγής (ελάχ.) l/min 9,5 12 Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C m 0,5 Πίεση προσαγωγής (μέγ.) MPa 1

Πίεση εργασίας νερού (με στάνταρ ακροφύ-

MPa 9 11 Μέγεθος του βασικού ακροφυσίου -- 030 036 Μέγ. υπερπίεση λειτουργίας MPa 12 13 16,5 Παροχή, νερό l/min 6,5 6,2 8,0 Ισχύς οπισθοδρόμησης πιστολέτου χειρός

N 14,76 20,4 Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα m/s

<2,5 2,1 3,2 Αβεβαιότητα K m/s

0,6 0,7 0,8 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 70 69 73 Αβεβαιότητα K

dB (A) 3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 85 85 89 Διαστάσεις και βάρη Μήκος mm 351 Πλάτος mm 312 Ύψος mm 904 Τυπικό βάρος λειτουργίας kg 21,6 20,5 21,0 114 EL– 10 Tύπος HD 5/11 P HD 5/11 P HD 5/11 P

Ηλεκτρικό δίκτυο Τάση V 230 220 230...240 Ρεύμα Hz 50 Ισχύς σύνδεσης kW 2,2 Ασφάλεια (αδρανής, C) A 10 Είδος προστασίας -- IPX5 Καλώδιο προέκτασης, μέγ. 30 m (Κατηγορία προστασίας 1)

2,5 Σύνδεση νερού Θερμοκρασία προσαγωγής (μέγ.) °C 60 Ποσότητα προσαγωγής (ελάχ.) l/min 12 Μανομετρικό ύψος από ανοιχτό δοχείο, 20 °C m 0,5 Πίεση προσαγωγής (μέγ.) MPa 1

Πίεση εργασίας νερού (με στάνταρ ακροφύ-

MPa 11 Μέγεθος του βασικού ακροφυσίου -- 036 Μέγ. υπερπίεση λειτουργίας MPa 16 Παροχή, νερό l/min 8,1 Ισχύς οπισθοδρόμησης πιστολέτου χειρός

N 20,4 Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα m/s

2,7 Αβεβαιότητα K m/s

0,8 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 73 Αβεβαιότητα K

dB (A) 3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L
