ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX445.1 WORX

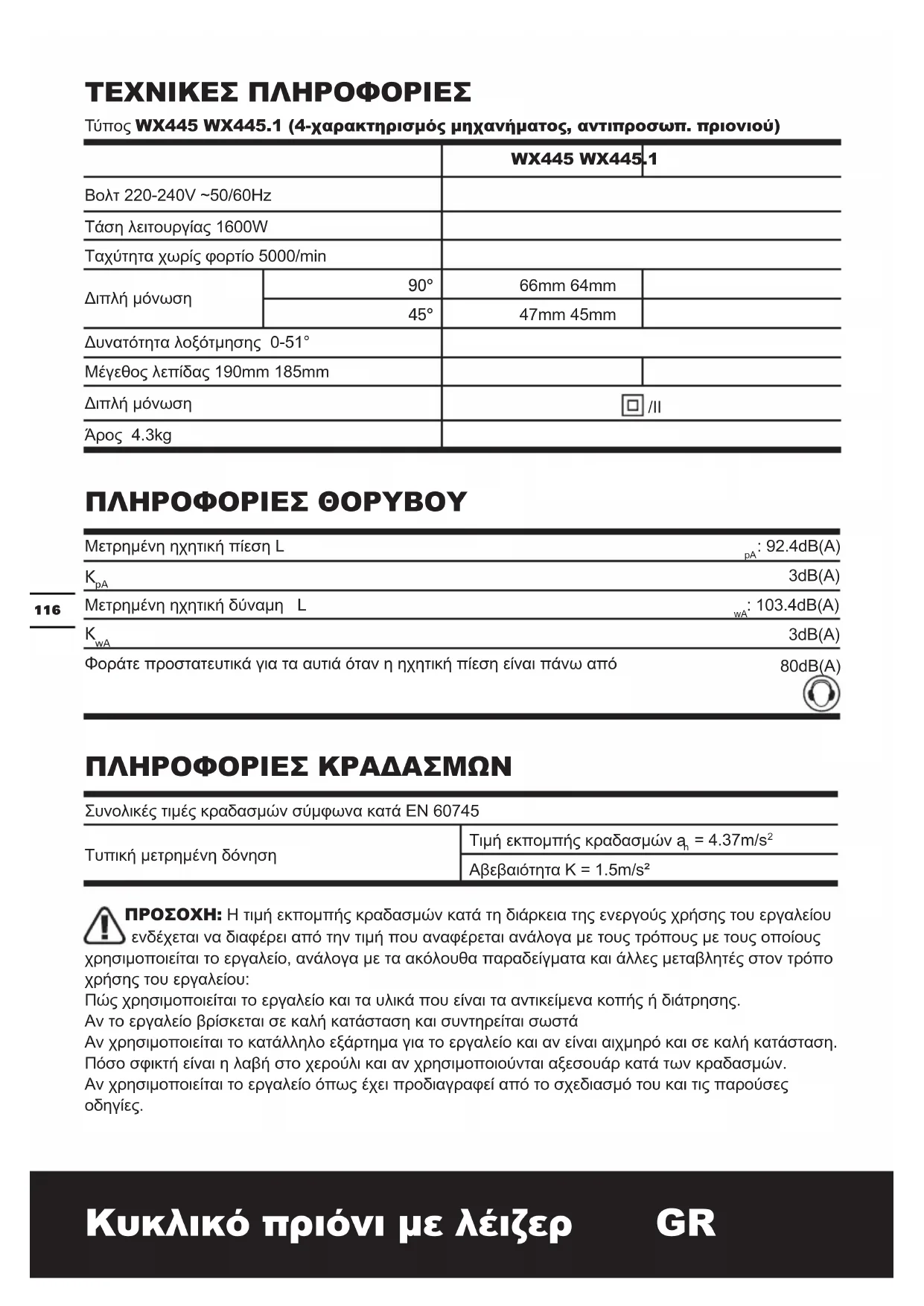

WX445 WX445.1 Βολτ 220-240V ~50/60Hz Τάση λειτουργίας 1600W Ταχύτητα χωρίς φορτίο 5000/min Διπλή μόνωση 90° 66mm 64mm 45° 47mm 45mm Δυνατότητα λοξότμησης 0-51° Μέγεθος λεπίδας 190mm 185mm Διπλή μόνωση /II Άρος 4.3kg

Μετρημένη ηχητική πίεση L

3dB(A) Μετρημένη ηχητική δύναμη L

3dB(A) Φοράτε προστατευτικά για τα αυτιά όταν η ηχητική πίεση είναι πάνω από 80dB(A)

Συνολικές τιμές κραδασμών σύμφωνα κατά EN 60745 Τυπική μετρημένη δόνηση Τιμή εκπομπής κραδασμών a

Αβεβαιότητα K = 1.5m/s² Η τιμή εκπομπής κραδασμών κατά τη διάρκεια της ενεργούς χρήσης του εργαλείου ενδέχεται να διαφέρει από την τιμή που αναφέρεται ανάλογα με τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο, ανάλογα με τα ακόλουθα παραδείγματα και άλλες μεταβλητές στον τρόπο χρήσης του εργαλείου: Πώς χρησιμοποιείται το εργαλείο και τα υλικά που είναι τα αντικείμενα κοπής ή διάτρησης. Αν το εργαλείο βρίσκεται σε καλή κατάσταση και συντηρείται σωστά Αν χρησιμοποιείται το κατάλληλο εξάρτημα για το εργαλείο και αν είναι αιχμηρό και σε καλή κατάσταση. Πόσο σφικτή είναι η λαβή στο χερούλι και αν χρησιμοποιούνται αξεσουάρ κατά των κραδασμών. Αν χρησιμοποιείται το εργαλείο όπως έχει προδιαγραφεί από το σχεδιασμό του και τις παρούσες

Για να υπάρχει ακρίβεια, η εκτίμηση του επιπέδου έκθεσης σε πραγματικές συνθήκες χρήσης πρέπει να λάβει επίσης υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τις φορές που το εργαλείο απενεργοποιείται καθώς και όταν λειτουργεί σε κενό αλλά δεν κάνει πραγματικά την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης μέσα στη συνολική περίοδο λειτουργίας. Βοήθεια στην ελαχιστοποίηση του κινδύνου έκθεσης σε κραδασμούς. Να χρησιμοποιείτε ΠΑΝΤΑ αιχμηρά κοπίδια, τρυπάνια και λεπίδες Να συντηρείτε το εργαλείο σύμφωνα με τις παρούσες οδηγίες και να το διατηρείτε καλά γρασαρισμένο (εκεί που ισχύει) Εάν το εργαλείο πρόκειται να χρησιμοποιείται τακτικά τότε επενδύστε σε αξεσουάρ κατά των

Να αποφεύγετε τη χρήση εργαλείων σε θερμοκρασίες 10

C ή χαμηλότερες. Σχεδιάστε το πρόγραμμα της εργασίας σας έτσι ώστε να διαμοιράσετε τη χρήση εργαλείων υψηλών κραδασμών μέσα σε μερικές μέρες.

Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τον βαθμό ποιότητας σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.

Κρατάτε το δεύτερο χέρι σας στο βοηθητικό χερούλι, ή στο περίβλημα του μοτέρ. Αν κρατάτε το πριόνι και με τα δύο χέρια, δεν κινδυνεύετε να τα κόψετε με τη

Η προστασία δεν μπορεί να προστατέψει από τη λεπίδα κάτω από το κομμάτι εργασίας.

Λιγότερο από ένα ολόκληρο δόντι πρέπει να φαίνεται κάτω από το υλικό της δουλειάς σας.

Ασφαλίστε το υλικό σε μια σταθερή επιφάνεια. Είναι σημαντικό να γίνεται σωστά η δουλειά για να ελαχιστοποιηθεί η έκθεση του σώματος, το κόλλημα της λεπίδας ή το χάσιμο του έλεγχου.

Η επαφή με ένα καλώδιο με ρεύμα θα μεταδώσει το ρεύμα και στα εκτεθειμένα μεταλλικά τμήματα του εργαλείο και θα προκαλέσει ηλεκτροπληξία στο χειριστή.

Αυτό βελτιώνει την ακρίβεια της κοπής και μειώνει τυχόν κόλλημα της

Δίσκοι που δεν ταιριάζουν στην βάση του δισκοπρίονου θα κινούνται έκκεντρα , προκαλώντας χάσιμο του έλεγχου του

ροδέλες και οι βίδες του δίσκου πρέπει να είναι ειδικά σχεδιασμένες για το δισκοπρίονο σας, και τέλεια λειτουργία και ασφαλής χρήση.

- Το κλότσημα είναι μία απότομη αντίδραση σε μία τσιμπημένη, κολλημένη ή λάθος ευθυγραμμισμένη λεπίδα πριονιού, που κάνει το πριόνι να σηκωθεί προς τα πάνω χωρίς έλεγχο και το κομμάτι εργασίας να πεταχτεί προς το χειριστή. - Όταν η λεπίδα τσιμπηθεί ή κολλήσει σφικτά, η λεπίδα ακινητοποιείται και η αντίδραση του μοτέρ οδηγεί τη μονάδα απότομα προς τα πίσω προς το χειριστή. - Αν η λεπίδα μπερδευτεί ή χάσει την ευθυγράμμισή της στην κοπή, τα δόντια στο πίσω άκρο της λεπίδας μπορούν να σκάψουν στην πάνω επιφάνεια του ξύλου κάνοντας η λεπίδα να σκαρφαλώσει και να πηδήξει προς τα πίσω προς το χειριστή. Το κλότσημα είναι αποτέλεσμα κακής χρήσης του πριονιού και/ή λάθος λειτουργίας ή λάθος συνθηκών και μπορεί να αποφευχθεί με τη λήψη σωστών προφυλάξεων όπως αναφέρονται

Το κλότσημα μπορεί να κάνει το πριόνι να πηδήσει προς τα πίσω, αλλά ο χειριστής μπορεί να ελέγξει τις δυνάμεις του κλοτσήματος, αν ληφθούν οι απαραίτητες προφυλάξεις.

Διερευνήστε και λάβετε διορθωτικές ενέργειες για να εξαλείψετε το αίτιο του κολλήματος της

η λεπίδα πριονιού είναι κολλημένη μπορεί να προχωρήσει ή κλοτσήσει αν ξεκινήσει ξανά το

Οι μεγάλες panvielvaels τείνουν να βουλιάζουν κάτω από το βάρος τους. Τα στηρίγματα πρέπει να τοποθετηθούν κάτω από το πλαίσιο και στις δύο πλευρές, κοντά στη γραμμή κοπής και κοντά στο άκρο του

ακονισμένες ή ακατάλληλα ρυθμισμένες λεπίδες παράγουν μία στενή εγκοπή που προκαλεί υπερβολική τριβή, κόλλημα της λεπίδας και κλότσημα.

ρύθμιση της λεπίδας αλλάξει κατά την κοπή, μπορεί να προκαλέσει κόλλημα και κλότσημα.

Η προεξέχουσα λεπίδα μπορεί να κόψει αντικείμενα που μπορούν να προκαλέσουν κλότσημα.

Αν το πριόνι πέσει κατά λάθος, ο κάτω προφυλακτήρας μπορεί να στραβώσει. Σηκώστε τον κάτω προφυλακτήρα από την ειδική λαβή και σιγουρευτείτε ότι κινείται ελεύθερα και δεν αγγίζει τον δίσκο ή άλλα μέρη, σε όλες τις γωνίες και τα βάθη κοπής.

Ο κάτω προφυλακτήρας μπορεί να λειτουργεί αργά λόγω φθαρμένων μερών, κολλώδης αποθήκες ή λόγω σκόνης.

Για τις άλλες κοπές ο προφυλακτήρας θα πρέπει να λειτουργεί αυτόματα.

Ένας αφύλακτος δίσκος θα κάνει το πριόνι να προχωράει προς τα πίσω, κόβοντας ότι είναι στον δρόμο του. Να θυμάστε τον χρόνο που θέλει ο δίσκος για να σταματήσει αφού αφήσετε τον διακόπτη.

1. Να φοράτε πάντα μία μάσκα προστασίας

από τη σκόνη, προστατευτικά ακοής και προστατευτικά ματιών.

2. Να χρησιμοποιείτε μόνο λεπίδες πριονιού που

συνιστώνται στις προδιαγραφές.

3. Μην χρησιμοποιείτε δίσκους λειάνσεως.

4. Χρησιμοποιείτε διάμετρο λεπίδας σύμφωνα με

Η μη τήρηση των παρακάτω υποδείξεων μπορεί να έχει σα συνέπεια ηλεκτροπληξία, κίνδυνο πυρκαϊάς ή/και σοβαρούς τραυματισμούς.

Αυτά τα λέιζερ δεν παρουσιάζουν κανονικά οπτικό κίνδυνο αλλά αν κοιτάξετε στην ακτίνα μπορεί να προκαλέσει τύφλωση. Μην κοιτάτε απευθείας την ακτίνα λέιζερ. Υπάρχει κίνδυνος αν κοιτάξετε επίτηδες στην ακτίνα, παρακαλούμε να τηρείτε όλους τους κανόνες ασφαλείας:

1. Το λέιζερ πρέπει αν χρησιμοποιείται και να

συντηρείται σύμφωνα με τις οδηγίες του κατασκευαστή.

2. Μην στοχεύετε ποτέ την ακτίνα σε ανθρώπους

ή αντικείμενα εκτός από το κομμάτι εργασίας.

3. Η ακτίνα λέιζερ δε θα πρέπει να στοχεύει

σκόπιμα σε άλλο άτομο και θα πρέπει να μην κατευθύνεται προς τα μάτια ενός ατόμου για περισσότερο από 0,25 δευτερόλεπτα.

4. Να βεβαιώνεστε πάντα πως η ακτίνα λέιζερ

στοχεύει σε ένα σταθερό κομμάτι εργασίας

επιφάνειες αντανάκλασης, π.χ. ξύλο ή επιφάνειες με τραχεία επικάλυψη. Φωτεινό φύλλο με αντανάκλαση το ατσάλι ή παρόμοια υλικά δεν είναι κατάλληλο για εφαρμογές λέιζερ καθώς η αντανακλαστική επιφάνεια μπορεί να κατευθύνει την ακτίνα λέιζερ πίσω στο χειριστή.

5. Μην αλλάζετε τη συσκευή λέιζερ με

διαφορετικού τύπου. Οι επισκευές θα πρέπει να πραγματοποιούνται από τον κατασκευαστή ή εξουσιοδοτημένο αντιπρόσωπο.

6. Η χρήση χειριστηρίων

ή ρυθμίσεων εκτός από αυτές που περιγράφονται στο παρόν εγχειρίδιο, μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.

Η συσκευή λέιζερ που έχει τοποθετηθεί σε αυτό το εργαλείο είναι κλάσης 2 με μέγιστη ακτινοβολία 1mW και μήκος κύματος 650nm.

Για περιορισμό των κινδύνων τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών

Διπλ ή μόνωση Φοράτε προστατευτικά για τα μάτια Φοράτε προστατευτικά για τα αυτιά Φοράτε μάσκα για την σκόνη Προϊον λειζερ Μην κοιταζετε την ακτινα

Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών προσεκτικά.

Το μηχάνημα προορίζεται για εκτέλεση ευθειών κοπών ξύλου κατά μήκος και κατά πλάτος με ίσιες γραμμές κοπής καθώς και γωνίες έως 51° ενώ ακουμπάει σταθερά στο κομμάτι εργασίας.

Σηκώστε τον μοχλό του βάθους κοπής και τραβήξτε το σώμα του δισκοπρίονου μακριά από την βάση. Ρυθμίστε το βάθος κοπής χρησιμοποιώντας την κλίμακα και σπρώξτε τον μοχλό κάτω για να κλειδώσει. Πάντα να προσθέτετε 3 mm στο βάθος κοπής που επιθυμείτε έτσι ώστε ο δίσκος να μπορεί να κόψει το υλικό.

Γυρίστε το κλείδωμα κλίσης του πιάτου βάσης (6) προς τα αριστερά για να χαλαρώσετε την κλίμακα γωνίας Ωθήστε την πλάκα βάσης µακριά απǒ τo µηχάνηµα µέχρι να ρυθµιστεί η επιθυµητή γωνία στην κλίµακα ( 5).Σφίξτε το κλείδωμα κλίσης (6) γυρνώντας το προς τα

Ο διακόπτης είναι κλειδωμένος όταν είναι κλειστό το εργαλείο για να αποφύγετε κατά λάθος εκκίνηση. Ελευθερώστε το κουμπί κλειδώματος μετά τον διακόπτη on/off και ελευθερώστε το κουμπί κλειδώματος. Ο διακόπτης είναι τώρα στο on. Για να τον κλείσετε απλά αφήστε τον διακόπτη on/off. Μπορείτε να πιέσετε το πλήκτρο απελευθέρωση του κλειδώματος από οποιαδήποτε πλευρά του

Χρησιμοποιείτε για κοπή παράλληλη με την άκρη ενός κομματιού εργασίας σε μία επιλεγμένη απόσταση. Μετακινήστε το βραχίονα του παράλληλου οδηγού μέσω και των δύο εξαρτημάτων για να πετύχετε την απαιτούμενη απόσταση κοπής και σφίξτε τη βίδα για να κλειδώσει στη θέση του. Μπορεί να χρησιμοποιηθεί και από τις δύο πλευρές του πιάτου βάσης. Για ίσιες κοπές, χρησιμοποιήστε το σημάδι οδήγησης 0° για ευθυγράμμιση με την κλίμακα παράλληλου οδηγού. Για κοπή με κλίση 45°, χρησιμοποιήστε το σημάδι οδήγησης 45° για ευθυγράμμιση με την κλίμακα παράλληλου

Καλύτερα να διεξάγετε πρώτα µια δoκιµαστική κoπή.

ǒ Η επαφή µε τoν πριoνǒδισκo δηµιoυργεί κίνδυνo τραυµατισµoύ.

Για να αντικαταστήσετε τo εξάρτηµα απoθέστε τo µηχάνηµα καλύτερα επάνω στην µετωπική πλευρά τoυ περιβλήµατoς τoυ κινητήρα.

Πατήστε τo κoυµπί µανδάλωσης άξoνα (10) και κρατήστε τo πατηµένo .

• Τo πάτηµα τoυ κoυµπιoύ µανδάλωσης άξoνα (10) επιτρέπεται µǒνo ǒταν o πριoνǒδισκoς είναι ακίνητoς Χαλαρώστε το μπουλόνι της λεπίδας (15) με το κλειδί (20). Αφαιρέστε την εξωτερική φλάντζα (12). Γείρετε πίσω το κάτω προστατευτικό λεπίδας (13) και κρατήστε το γερά με το μοχλό κάτω προστατευτικού (16). Αφαιρέστε τη λεπίδα πριονιού (14).

Καθαρίστε τoν πριoνǒδισκo και ǒλα τα υπǒ συναρµoλγηση εξαρτήµατα σύσφιξης. Γείρετε πίσω το κάτω προστατευτικό λεπίδας (13) και κρατήστε το γερά με το μοχλό κάτω προστατευτικού (16). Τοποθετήστε τη λεπίδα πριονιού στην εσωτερική φλάντζα (22). Συναρμολογήστε την εξωτερική φλάντζα (12) και το μπουλόνι της λεπίδας (15). Χρησιμοποιήστε το κλειδί (20) για να σφίξετε το μπουλόνι (15) 1/4 στροφής περισσότερο από όσο μπορείτε με τα

Σφίξτε τον προσαρμογέα αναρρόφησης (17) στην έξοδο εξαγωγής σκόνης μέχρι να κλειδώσει. Επιπλέον, σφίξτε τον προσαρμογέα αναρρόφησης (17) στο σταθερό προστατευτικό με τις δύο βίδες. Συνδέστε απευθείας έναν κατάλληλο σωλήνα αναρρόφησης στον προσαρμογέα.

ǒιαφoρετικά υπάρχει κίνδυνoς να βoυλώσει τo κανάλι αναρρǒφησης. Για την εξασφάλιση της βέλτιστης αναρρǒφησης καθαρίζετε τακτικά το προσαρµοστικǒ αναρρǒφησης. O απoρρoφητήρας σκǒνης πρέπει να είναι κατάλληλoς για τo υπǒ κατεργασία υλικǒ.

Το εξαγωνικό κλειδί είναι αποθηκευμένο στο πίσω μέρος του κυκλικού πριονιού.Βάλτε το κλειδί στη θέση του, όταν δεν το χρησιμοποιείτε.

Μην στοχεύετε ποτέ την ακτίνα σε ανθρώπους ή αντικείμενα εκτός από το κομμάτι εργασίας. Η ενέργεια της ακτίνας λέιζερ είναι ιδιαίτερα επικίνδυση για την ανθρώπινη όραση. Πατήστε το διακόπτη ενεργοποίηση/ απενεργοποίηση (on/off) του λέιζερ (3) στο ‘I’ για να ενεργοποιήσετε το λέιζερ. Η συσκευή λέιζερ μπορεί να παρέχει μία ακτίνα στο ίδιο επίπεδο με τη λεπίδα, που προβάλλει πάνω στο κομμάτι εργασίας για να δημιουργήσει μία γραμμή. Η λεπίδα του πριονιού μπορεί να κατευθυνθεί για να ακολουθήσει τη γραμμή ώστε να ευθυγραμμιστεί η κοπή με τη γραμμή. Είστε σε ευθεία κοπή είτε σε κοπή με κλίσης, θα προσφέρει πιο ακριβή κίνηση κατά την κοπή. Πατήστε το διακόπτη ενεργοποίηση/ απενεργοποίηση (on/off) του λέιζερ (3) στο ‘0’ για να απενεργοποιήσετε το λέιζερ. Καθαρίζετε περιοδικά τη γεννήτρια της ακτίνας λέιζερ.

Υπάρχουν δύο ψήκτρες στον κινητήρα που είναι ευπρόσιτες είτε από το μπροστά είτε από το πίσω μέρος του καλύμματος. Να είστε πάντα σίγουροι ότι το εργαλείο είναι κλειστό και αποσυνδεδεμένο πριν επιχειρήσετε κάποια επιθεώρηση ή συντήρηση. Τέτοια προστατευτικά μέτρα μειώνουν τον κίνδυνο της κατά λάθος εκκίνησης του εργαλείου.

1. Εντοπίστε τα πλαστικά καπάκια ψηκτρών στο

μπρος και πίσω μέρος του καλύμματος του

2. Απομακρύνετε τα βιδωμένα καπάκια

χρησιμοποιώντας ένα ίσιο κατσαβίδι και γυρίστε αντίθετα με την φορά του ρολογιού για να χαλαρώσουν. Μην ασκείτε υπερβολική δύναμη γιατί μπορεί να βλάψει την υποδοχή του βύσματος.

3. Αφαιρέστε τις παλιές ψήκτρες.

4. Βάλτε τις νέες ψήκτρες σιγουρεύοντας ότι

έχουν μπει πλήρως στην υποδοχή για τις

5. Βάλτε τα καπάκια με ένα ίσιο κατσαβίδι

γυρνώντας προς την φορά του ρολογιού για να σφίξουν.

Αν το εργαλείο σας ζεσταθεί, τρέξτε το δισκοπρίονο σας χωρίς φορτίο για 2-3 λεπτά για να κρυώσει ο κινητήρας. Αποφύγετε εκτεταμένη χρήση σε πολύ μικρές ταχύτητες. Πάντα χρησιμοποιείτε δίσκους κατάλληλους για το υλικό και για το πάχος του υλικού που είναι να κοπεί. Η ποιότητα κοπής θα βελτιωθεί όσο αυξάνονται τα δόντια του δίσκου. Πάντα σιγουρεύετε ότι το αντικείμενο εργασίας είναι γερά κρατημένο ή γαντζωμένο για να αποφύγετε τυχόν κίνηση. Στηρίζετε μεγάλα πλαίσια κοντά στην γραμμή κοπής. Κάθε κίνηση θα επηρεάσει την ποιότητα κοπής. Ο δίσκος κόβει όπως ανεβαίνει προς τα πάνω και μπορεί να φθείρει την πάνω επιφάνεια ή γωνία του υλικού που κόβετε. Όταν κόβετε, βεβαιωθείτε ότι η πάνω επιφάνεια δεν είναι ορατή όταν το έργο σας θα τελειώσει.

Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση. Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Αν έχει καταστραφεί το καλώδιο τροφοδοσίας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, το προσωπικό του σέρβις ή εξουσιοδοτημένους τεχνικούς για να αποφευχθούν οι κίνδυνοι.

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Δηλώνουμε ότι το προϊόν,

Συμμορφώνεται με τις παρακάτω Οδηγίες,

Πρότυπα συμμόρφωσης:

Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο,

2014/05/12 Leo Yue POSITEC Διευθυντής Ποιότητας

Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.
