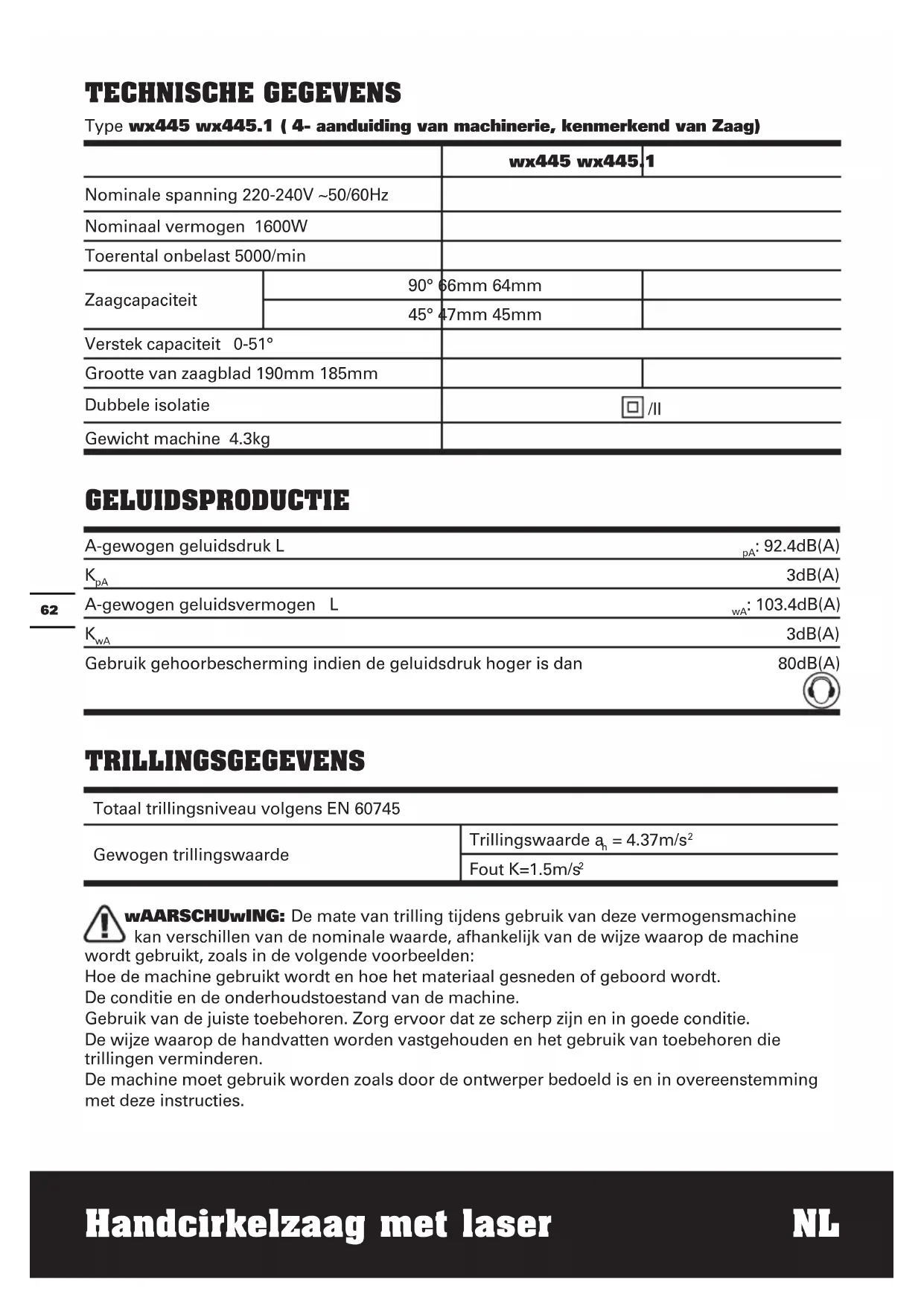

		wx445wx445	1
Nominate spanning 220-240V ~50/60Hz
Nominaal vermogen 1600W
Toerental onbelast 5000/min
Zaagcapaciteit	90°	66mm	64mm
	45°	47mm	45mm
Verstek capaciteit 0-51°
Grootte van zaagblad 190mm 185mm
Dubbele isolatie		☐ /II
Gewicht machine 4.3kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	pA: 92.4dB(A)
KpA	3dB(A)
A-gewogen geluidsvermogen L	wA: 103.4dB(A)
KwA	3dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Gewogen trillingswaarde	Trillingswaarde ah = 4.37m/s2
	Fout K=1.5m/s2

wAARSCHUwING: De mate van trilling tijdens gebruik van deze vermogensmachine

kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine

wordt gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het

bootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en

de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het

blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De bloatstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder

Plan de werkzaamheden zodate taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

Stofzuigeradapter1

Parallelgeleider 1

Inbussleutel 1

Zaagblad: 190mmx30mmx24T (Alleen bij de WX445) 1

Zaagblad: 185mmx16mmx24T (Alleen bij de WX445.1) 2

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap hebft gekocht.

Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

a) WAIARSCHUWING! Houd handenuit de buurt van het zaaggedeelte van het blad. Houd uw vrije hand op het hulphandvat of op demotorbehuizing. Wanner beide handen de zaag vasthouden, kurz u zich nicht in de handen zagen.
b) Reik Niet onder het werkobject. De beschermkap kan u onder het werkobject Niet gegen het zaagblad beschermen.
c) Stel de zaagdiepte in op de dikte van het werkobject. Er moet minder dan eén tand zichtaar�zonder het werkobject.
d) Houd het werkobject nooit met de handen vast of over uw been. Zet het werkobject vast op een stabel platform. Het is belangrijk om het object voldoende te ondersteunen, zodate uw lichaam Niet geraakt kan worden, het zaagblad nicht vast kan lopen en u de controle over de machine nicht verliest.
e) Houd het gereedschap vast bij de geisoleerde handgrepen wonneer de zaag in contact zou kuren komen met verborgen leidingen of de eigensstroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van het gereedschap ook onder stroom komen te staan, waardoor u een elektrische schok sunt krijgen.
f) Gebruik bij het schulpen algijd een langsgeleider of een richtliniaal. Dit zorgt voor een nauwkeurige snede en u verminder de kans op een vastgelopen zaagblad.
g) Gebruik alkijd zaagbladen met opspandoorngaten van de juiste grotte en vorm. Zaagbladen die nicht overeenkomen met de hardware van de zaag zullen excentrisch draaien waardoor u de controle over het apparatus verliest.
h) Gebruik nooit beschadigde of onjuiste bouten of ringen voor het zaagblad. De ringen en moeren voor het zaagblad zich speciaal ontworpen voor deze zaag zodate ze optimaal presteert en veilig gebruikt kan worden.

OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

OORZAKEN EN VOORKOMING VAN TERUGSLAG:

• Terugslag is een plotselinge reactie als het zaagblad klemt, vastloopt of nicht goed uitgelijnd is. Hierdoor schiet de zaag omhoog,uit het werkobject enrichting de bediener;
• Als het blad klemt of sterk vastloopt odomat de zaagsnede te smal worden, stopt het zaagblad en als gevolg van de motorreactie schiet het apparaat snel terug richting de bediener;
• Als het blad knikt of Niet goed is uitgelijnd, zullen de tanden aan de achterkant van het blad in het bovenste oppervlak van het hout zagen, zodat het blad uit de zaagsnede komt en terugschiet richting de bediener.

Terugslag is het gevolg van verkeerd gebruik en/of onjuiste bediening of omstandigheden. Dit kan voorkomen worden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder vermeld.

a) Houd de zaag met beiden handen goed vast enplaats uw armen zodanig dat u de kracht van een terugslag kunt weerstaan. Ga met uw lichaam aan een van beiden zichden van het zaagblad staan, maar nicht op een lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag terugschiet, maar de kracht ervan kan worden weerstaan door de bediener, indien deze de juiste voorzorgsmaatregelen heeft getroffen.
b) Als het blad vastloopt, of als de snee om welke reden dan ook worden onderbroken,That dan de schakelaar los en houd de zaag bewegingsloos in het materiaal totdat het zaagblad volledig stilstaat Probeer nooit de zaag uit het werkobject te halen of terug te trekken werwijl het blad nog beweegt; dit kan een terugslagveroorzaken. Onderzoek en corrigeer zaken ter voorkoming van het vastlopen van het blad.
c) Als u de zaag opniew aanzet in het

werkobject, centreer het zaagblad dan in de zaagsnede en controllerer of de zaagtanden Niet vastzitten in het materiaal. Als het zaagblad vastloopt, kan deze omhoog gaan of een terugslag geen zodra de zaag opnieuw worden gestart.

d) Ondersteun grote panelen om zo het risico op het klemmen van het blad enterugslag te voorkomen. Grote panelen können onder hun gewicht doorzakken. Ondersteuning dient te worden geplaatst aan beiden zichden onder het paneel, nabij de zaagsnede en de rand van het paneel.
e) Gebruik geen stompe of beschadigde zaagbladen. Onscherpe of onjuist ingestelde bladen produceren een smalle zaagsnede en dit zorgt voor extra frictie, het vastlopen van het blad en een terugslag.
f) Bladdiepte en de sluithefbomen voor het instellen van de aftschuing要去en goed+zijn vergrendeld voordatu kunt gaan zagen. Als deze instellenverschuivenijdens het zagen, kan het zaagblad vastlopen en een terugslagveroorzaken.
g) Wees extra zorgvuldig als u rechtsstreeks in een bestande wand zaagt of andere blinde gebieden. Hetuitstekende zaagblad zaagt möglichk in voorwerpen die een terugslag+kennenveroorzaken.

SIKKERHETSINSTRUKSJONER FOR SIRKELSAG MED INDRE PENDELBESKYTTESE

FUNCTIE ZAAGKAP ONDERAAN

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u

zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag.

Deze lasers betekenen normal gesproken geen optisch gevaar, hoewel staren in de straal blindheid kan veroorzaken. Staar nicht

direct in de laserstraal. Er kan zich een gevaar voordoen als u toch in de straal staart, volg de veiligheidsvoorschriften als volgt na:

1. De laser要去 worden gezruikt en onderhonden volgens de instructies van de fabrikant.
2. Richt de straal nooit op een persoon of een voorwerp, anders dan het werkstuk.
3. De laserstraal mag nicht expres op een ander persoon worden gericht en mag nicht langer dan 0,25 seconde in het oog schijnen.
4. Zorg er.altijd voor dat de laserstraal worden gericht op een stabel werkstuk zonder reflecterende oppervlakken, bijv. hout of andere ruwe oppervlakken zijn acceptabel.

Helder schijnend reflecterendplaatstaal of iets dergelijks is Niet geschikt voor laserapplicaties, omdat het reflecterende oppervlak de laserstraal terug maar de gebruiker kanRCTen.

1. Verander het lasertoestel Niet door een ander type. Reparaties要去en worden uitgevoerd door de fabrikant of een geautoriseerde reparateur.
2. LET OP: Ander gebruik van de bediening of andere verstellingen dan die hierin aangegeven+kennen leiden tot gevaarlijke bloatstelling aan straling.

VEILIGHEIDSPUNTEN VOOR Uw LASER KLASSE 2

Het laserapparaat dat met dit gereedschap is ingebouwd is eerstklas met een maximum straling van 1mW en 650~nm golfengte.

LASERSTRALING VAN KLASSE 2, Kijk NIET IN DE STRAAL

SYMBOLEN

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Waarschuwing

Dubbele isolatie

Draag oogbescherming

Draag een stofmasker

Laserstraling

Kijk Niet in de straal

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het actieboekje.

GEBRUIK VOLGENS BESTEMMING:

De machine is bedoeld om hout in de lenghte en bredte door te zagen,recht en onder een hoek tot 51^ ,waar bij het materiaal vlak op tafel ligt.

1. ZAAGDIEPTE INSTELLEN (Zie A)

Til de instelhendel voor de zaagdiepte op en til het zaaglichaaam van de voetplaat. Stel de zaagdiepte in met de schaal en duw de hendel omlaag om te blokkenen. Zaag.altijd 3mm dieper dan de dikte van het materiaal om zeker te weten dat het materiaal worden doorgezaagd.

2. ZAAGHOEK INSTELLEN (Zie B1, B2)

Draai de blokkering (6) van de hoekinstelling van de voetplaat linksom om de hoekschaal los te make. Draai de voetplaat weg van de machine tot de gewenste zaaghoek op de schaalverdeling (5) is ingesteld. Draai de blokkering (6) rechtsom om hem vast te zetten.

DE CIRKELZAAG GEBRUIKEN

1. VEILIGHEIDSSCHAKELAAR (Zie C)

De schakelaar is geblokkeerd om onbedoeld starten te voorkomen. Druk op de deblokkeerknop en daarna op de aan/ uitschakelaar. Laat daarna de deblokkeerknop los. De schakelaar is nu aan. Om uit te schakelen LASTU DE SCHAKELAARweer los.U kunt de deblokkeerknop aan weerszijden indrukken.

De parallel geleider worden gebrukt om
parallelle zaagsneden te makeen aan de
rand ven het werkobject op een ingestelde
afstand. Schuif de parallelgeleiderarm door
de bevestigingspunten om de gewenste
zaagafstand te bereiken. Draai daarna de
schroef vast om de geleider vast te klemmen.
Kan aan beiden zichden van de voetplaat gebrukt

worden. Voor een rechte snede gebrukt u de marketing van 0^ om venwijdig met de parallelle geleider te werken. Voor een verstek van 45^ gebruikt u de marketing van 45^ .

OPMERKING: Zaag bij voorkeur eerst proefsgewijs.

3. INZETGEREEDSCHAP WISSELEN (Zie E, F, G)

• Trek.altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.
• Draag werkhandsschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.
• Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing aangegeven eisen.
• Gebruik in geen geval slijpschijven als inzetgereedschap.

Voor het wisselen van toebehoren(Intu de machine het best op de voorzijde van het motorhuis leggen.

DEMONTEREN

Druk op de blokkeerknop voor de uitgaande as (10) en houd deze vast.

• De knop voor het blokkeren van deuitgaande as (10) mag alleen worden bediend wonneer het zaagblad stilstaat. Maak de bout (15) van het zaagblad los met de sleutel (20). Verwijder de buitenste flens (12). Duw de onderste meskap (13) terug en houd hem stevig in die positie met de hendel van de onderste kap (16). Verwijder het zaagblad (14).

MONTEREN

Reinig het zaagblad en alle te monteren spandelen. Duw de onderste meskap (13) terug en houd hem stevig in die positie met de hendel van de onderste kap (16). Leg het zaagblad op de binnenste flens (22). Monteer de buitenste flens (12) en de bout (20). Zet de bout (15) vast met de sleutel (20), ongeveer een kwart draai meer dan vingervast.

• Let erop dat de binnenste flens (22) en de buitenste flens (12) goed gemonteerd zijn.
• Let op bij de montage: snijrichting van de tanden (pijlrichting op het zaagblad) en draairichtingspijl op de beschermkap要去en overeenkomen.

4. AFZUIGING VAN STOF EN SPANEN (Zie H)

Zet de afzuigadapter (17) op de stofafzuiigingsopening tot hij vastklikt. Monteer de afzuigadapter (17) aan de vaste kap met de twee schroeven. Monteer direct een passende afzuigbuis aan de adapter.

• De afzuigadapter mag nicht zonder aangesloten externe afzuiging gemonteerd zijn. Anders bestaat er c

kans op verstopping van het afzuigkanaal. Reinig de afzuigadapter regelmatig om een optimale afzuiging te waarborgen. De stofzuiger要去 geschikt voor het te bewerken materiaal.

5. OPSLAGPLAATS VOOR INBUSSLEUTEL (Zie I)

De inbussleutel worden aan de achterkant van de cirkelzaag opgeborgen. Doe de sleutel waar weeer terug als hij nicht worden gebruikt.

6. LASERGIDS (Zie J)

WAARSCHUWING:Richt de straal nooit op een persoon of een voorwerp, anders dan het werkstuk. De straal van de laser is zeer gevaarlijk voor de ogen.

Zet de laser aan met de aan/uitschakelaar (3) in de stand 'I'. Het laserapparaat kan een straal geen i hetzelfde vlak als het zaablad, waardoor er een lijn op het werkstuk komt. Het zaagblad kan gericht worden zodate het de lijn volgt en de snede met de lijn samenvalt. U kuntrecht snijden of onder verstek snijden. Nauwkeurige bewegingen zijn möglichtijdens het snijden.

Zet de laser uit met de aan/uitschakelaar (3) in de stand '0'.

OPMERKING Maak de lasergenerator geregeld schoon.

Er zijn twee koolborstels die kuren worden verrangen. Deze zijn gemakkelijk bereikbaar via de voor- of darüberijde van de motorbehuizing.

WAARSCHUWING Trek altijd de stekkeruit het stopcontact alvorens afstellingenuit te voeren, accessoires te verrangen ofelektrische gereedschappen op te bergen. Met

dergelijkepreventieveveiligheidsmaatregelenkunt u het risico van ongewenste activeringvan het gereedschap aanzienlijk verkleinen.

LET OP: Als er onderhoud wordenuitgevoerd aan een gereedschap,ogen ALTIJD alleen maar identiekereserveonderdelen worden gebruikt

1. Zoek de kunststof afdekappen voor de koolborstels op de voor- of achechterkant van de motorbehuizing.
2. Verwijder de afdekkap met schroefdraad met behulp van een platte schroevendraier door ze linksom los te draaien. Oefen geen overmatige krachtuit aangezien dit de afdekkap kan beschaden.
3. Verwijder de oude koolborstel zoals getoond.
4. Breng de neue koolborstel aan en controller of hij helemaal in de borstelhouser is geplaatst
5. Breng de afdekkap weeer aan met de platte schroevendraier. Draai hem vast door rechtsom te draaien.

AANWIJZINGEN VOOR HET GEBRUIK VAN DE CIRKELZAAG

Wordt de machine te heet,That hem dan 2 a 3
minuten onbelast draaien om de motor af te
koelen.Gebruik de zaag nicht langere tijd bij
een zeer lage snugelid.

Beschem de zaagbladen gegen schokken en stoten. Te sterke voorwaartse aandrukkracht beperkt de capaciteit van het gereedschap aanzienlijk enbekort de levensduur van het zaagblad. Zaagcapaciteit en zaagkwaliteit zich in belangrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik waarom alleen scherpe, voor het te bewerken materiaal geschikte zaagbladen.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparations of onderhoud uitvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhonden te worden.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap.altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon.

Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u nicht met het normale huisafval weglooien. Breng deze producten,

indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving

WORX Handcirkelzaag met laser

Type

WX445 WX445.1 (4- aanduiding van machinerie, kenmerkend van Zaag)

Functie Snijden van verschillende materialen met een draaiende getande zaagblad

Overeenkomt met de volgende richtlijnen

2006/42/EC, 2004/108/EC, 2011/65/EU

Standards in overeenstemming met

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-5

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)Ltd,

POSITEC Kwaliteitsmanager

1. LASEKNAP
2. START-STOP-KONTAKT
3. LASER TÄND/SLUK KONTAKT
4. EKSTRAHÄNDTAG
5. VINKELSKALA TIL SÄLEN
6. SÄLENS SMIGLÅS
7. VAKUUMADAPTER
8. SÄL
9. LASESKRUE TIL PARALLELSTYR
10. SPINDELLÅS
11. LASERENHED
12. UDVENDIG FLANGE
13. NEDERSTE AFSKAERMNING
14. SAVKLINGE *
15. KLINGEBOLT
16. HOLDER TIL NEDERSTE AFSKÄERMNING
17. VAKUUM ADAPTER
18. BAGHÄNDTAG
19. KALA TIL SAVEDYBDE
20. SKRUENØGLE
21. HändTAG TIL DYBDEINDSTALLING
22. INDVENDIG FLANGE (Se Fig. G)
