KULLANIM KILAVUZU WX445.1 WORX

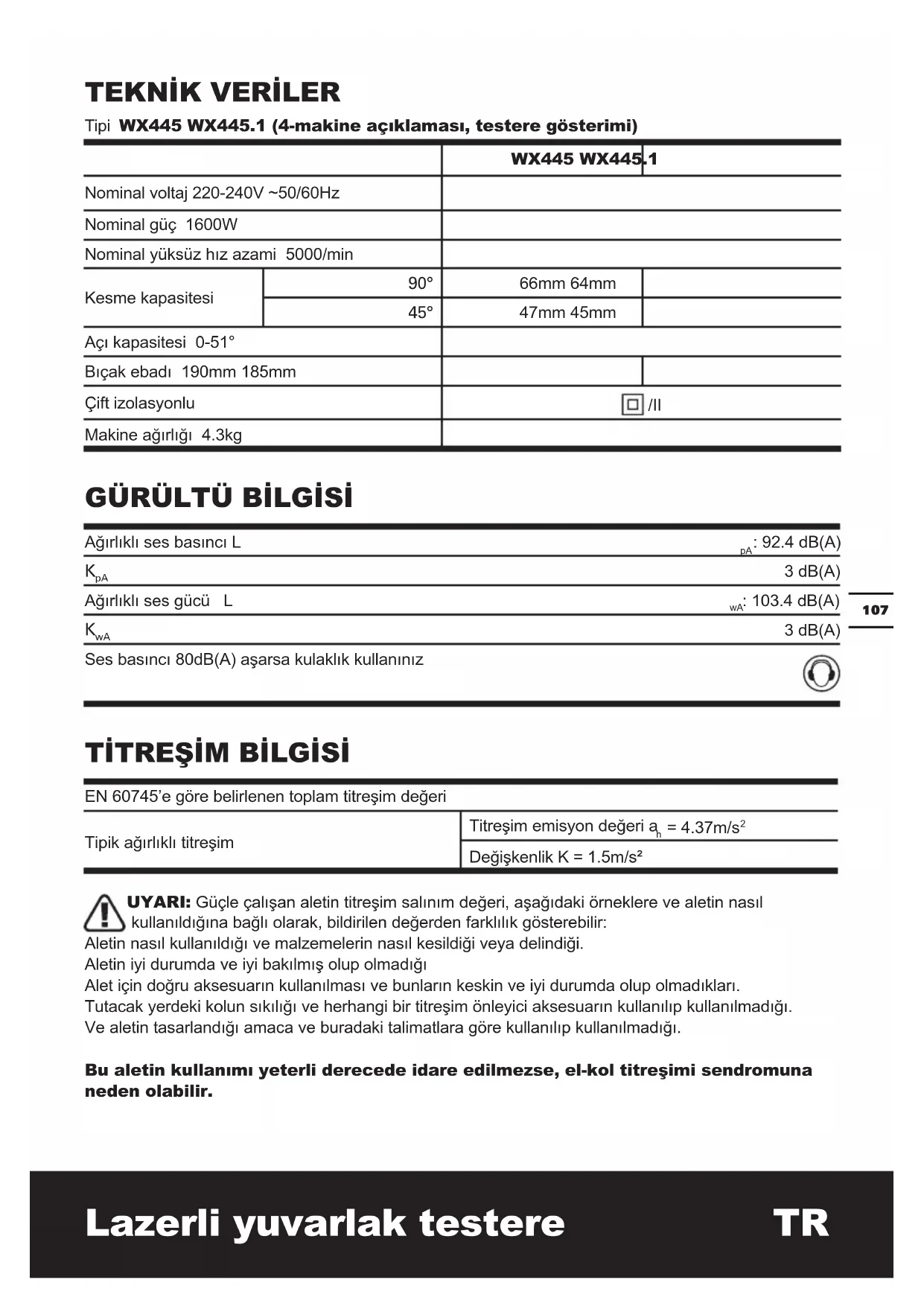

Tipi WX445 WX445.1 (4-makine açıklaması, testere gosterimi)

		WX445 WX445.1
Nominal voltaj 220-240V ~50/60Hz
Nominal güç 1600W
Nominal yüksüz yüz azami 5000/min
Kesme kapasitesi	90°	66mm 64mm
	45°	47mm 45mm
Açık Kapasitesi 0-51°
B十里 ebadi 190mm 185mm
Çift izolasyonlu		☐ /II
Makine a关键字 4.3kg

GÜRÜLTÜ BILGISİ

Ağırkılli ses basınç L	pA: 92.4 dB(A)
KpA	3 dB(A)
Ağırkılli ses güüü L	wA: 103.4 dB(A)
KwA	3 dB(A)

Ses basinci 80dB(A) aşarsa kulaklik kullaniniz

TITREŞIM BILGISİ

EN 60745'e gore belirlenen toplam titreşimdehyeri

Tipik ağırkıktıreseşim	Titreşimi emisyondehyeri\( a_n \)=4.37m/s^2
	Değismanlik K = 1.5m/s^2

UYARI: Gücle calisman aletin titresim salinim degeri, asagidaki orneklere ve aletin{nasil kullanildına®, bildirilen degerden farklilik,gosterebilir:

Aletin面目 kullanildigi ve malzemelerin面目 kesildigi veya delindigi.

Aletin iyi durumda ve iyi bakilmı olup olmadiği

Alet icinogrulu aksesuarin kullanilmasi ve bunlarin keskin ve iyi durumda olup olmadiklari.

Tutacak yerdeki kolun sikiigi ve herhangi bir titresim onleyici aksesuarin kullanilip kullanilmadiigi.

Ve aletin tasarlandigi amaca ve buradaki talimatlara gore kullanilip kullanilmadiigi.

Bu aletin kullanimi yeterli derecede idare edilmezse, el-kol titreşimi sendromuna neden olabilir.

! UYARI: Kesin olmak gerekirse, kullanim durumu sirasindaki maruz kalma seviyesinin tahmini yapilirken aletin kapali oldugu, boş olarak calisip herhangi bir is yapmaması gibi calisma dongusünün tum parçaları hesaba katilmalidir. Toplam calisma suresi boyunca, bu maruz kalma seviyesini onemli olçude azaltabilir.

Titresime maruz kalma riskinizi indirmeye yardimci olmak.

HER ZAMAN keskin keskiler, matkap ve bicakalr kullanin

Bu alete talimatlara uygun olarak bakim yapin ve iyi yağlayin (uygun olarak yerlere)

Alet duzenli olarak kullanilacaksa, titresimi onleyici aksesuarlara yatirim yapin.

Aletleri 10^ ve alti isilarda kullanmaktan seksinin

Herhangi bir titresimi aletin kullanimini bir kaç güne dagitmak icin is programinizi planlayin.

AKSESUARLAR

VAC adaptörü 1

Ingiliz anahtari 1

Paralel kilavuz 1

Testere bicaigi: 190mmx30mmx24T (Yalinizca WX445) 1

Testere bicaigi: 185mmx16mmx24T (Yalnizca WX445.1) 2

Bütün Aksesuararinizi bu cihazi aldiginiz magazadan almanizi tavsiye ederiz. Taninmiş markalı iyaki alekseuer kullaniniz. Seçeceginiz uçlar girişiğiniz ile baglantilidir. Daha fazla bilgi icin aksesuar paketini tetkik ediniz. Mağaza personeli size yardimci olacak ve onerilerini getireceklerdir.

GENEL GÜVENLIK TALIMAT

a) YARl: Ellerinizi kosim alanindan ve bıçaktan uzak tutun. Diger elinizi yardimci tutamakta veya motor govdesinde tutun. Her iki eliniz de testereden tutuyorsa, bıçak tarafindan kesilmeyebilir.
b) is parcasinin alta gitmeyin. Koruma, is parcasinin alta iken sizi koruyamaz.
c) Kesme derinligini parcanin kalinligina gore ayarlayiniz. Bir disten az iseparcanin altindan gorunmelidir.
d) Kesilen parçayı elle tutmayınüz, bacagensin Üstüne koymayınüz. Parçayı saglam bir platforma tutturunuz. lsi desteklemek onemlidir, vucudun öğeleri asgari sekilde karşi kalırlar. Biçain kasilmasi veya kontrolden Çikması asgariye indirilir.
e) Kesme aleti görünmeyen teller veya kendi kablosu ile temas edebilecekolan durumlarda calisirken elektrikli aleti yalilmış tutma yerlerinden tutarak kullanin. "Elektrik" yüklü bir tel ile temas edildigiinde elektrikli aletin aciktaki metal kisislari da "elektrik" ile yüklenerek operatür elektrik carpacaktır.
f) Yarma isi yaparken yarma citi veya diz kenar kilavuzu kullaniniz. Bu kesme hassasiyetini iyileşirir瓶颈 kasmalarini azaltir.
g) Daima dingil deliklerine uygunDOGRU OLcudeki ve sekildeki buçaklari kullaniniz. (elmas - yuvarlak) Testere donanimina uymayan buçaklar eksantrik hareket eder ve kontrolden cikar.
h) Asla hasarli veyaogrdu olmayan bıçak rondelaları veya civataları kullanmayiniz. Bıçak rondelaları ve civata özel olarak testereniz icin tasarlanmistir, optimum performans ve calisma emniyeti saglarlar

TÜM TESTERELER İÇın ILAVE GÜVENLIK TALİMATLARI

SEBEPLER VE OPERATÖRÜN GERİ TEPMELERE KARŞİ KORUNMASI:

• Gerip tepme durumu sikişan, firlayan veya yanlş hizalanan testere biçagina karşi verilen ani tepki olup kontrolsüz testerenin kalkmasina ve is parcasindan operatore粮油irlamasina sebep olur;
• Bićak sikiştiğinda veva firladigianda, bićak durur ve motor reaksiyonu uniteyi yüz ile sekilde operatore.Doğru surer;
• Bıçak kesme ilemi sirasinda bukülür ya da yanlış hizalanırsa, bóçın arka kenarindaki disler ahşabin ust yüzeyine girerek bóçın yerinden Çıkarak operatördoğru firlamasina sebep olabilir.

Geri tepme testerenin yanlş kullanilmasi ve/veya yanlş calistirilmasi sonucunda olusur ve asagida belirtilen.Doğru tedbirler yerine getirilerek bu turdurumlardan kaçınilabilir.

a) Her iki elinizi de testerenin üzerine yerleştrerek sekslde tutun ve geri tepme kuvvetlerine karı kollarinizi yerleştinir. Gövdenizibiçgün her hangi bir tarafina konumlandirin, ama biçak ile ayin hizada tutmayın. Geri tepme testerenin geri ziplamasina sebep olabilir, fakat geri tepme kuvvetleri.Doğru tedbirler alindiginda operatör tarafindan kontrol edilebilir.
b) Bıçak körleştiğinde vya herhangi bir sebeple kesme ilelemi engellendigi, tetigi birakin ve bıçak tamamen duruncaya kadar testereyi kestigüniz malzemelehareketsiz birakin.

Bicak hareket halindeyken testereyi asla is parcasindan cikarmaya vya cekmeye calismayin,aksi halde geri tepebilir. Bicagin korlesmesini ortadan kaldirmak icin sorusturun ve duzelti ciisleleri yerine getirin.

c) Testereyi is parcasinda yeniden baslatirken testere bicaagini keseceginiz yerde ortalayin ve testere dislerinin malzemeyetakilmadigiin contro edin. Testere

bıçalıkörlesiyorsa, testere yeniden baslatildında istemeden ilerleyebilir veya geri tepebilir.

d) Bićak sikismasini ve geri tepmesini en aza indirgemek icin BUYuk panelleri destekler. Buyuk paneller kendi agrilikları altinda bukülme erfolimi gosterir. Panelin alta her iki taraftan da kesmehattınin ve panel kenarlarin yakinindan destek yerleştilmelidir.
e) Kör veya hasarlısciouslari kullanmayin. Keskinleştilmeyen veya yanlış ayarlanansciouslar kesme yerini daraltir ve asiri sürtinme,sciouskörlesmesi ve geri tepmeye sebep olur.
f) Kesme yapmadan onceabicak derinligi ve eigim ayarlama kilitleme kollari siki ve saglam olmalidir. Keserkenabicak ayari kayarsa, korlesme veya geri tepme durumuna sebep olabilir.
g) Mevcut duvarlarda veya diger kör alanlarda "derin kesme" islemi yaparken ekstra özen gosterin. Çikinti böçak geri tepmeye sebep olabilecek nesneleri kesebilir.

DAHILI SARKAC KORUMA BULUNAN ELEKTRIKLI TESTERE GÜVENLIK TALİMATI

ALT KORUMA ISLEVI

a) Her kullanimdan sonra alt siperligin duzgün sekilde kapanmakta oldugunu kontrol ediniz. Eger siperlik serbeste hareket etmezse ve derhal kapanmiyorsa testereyi hareket etirmeyiniz. Testere kaza ile duşecek olursa, alt siperlik eğrilebilir. Bu durumda geri seksilebilen sap ile siperligi yükseltiniz ve kontrol ediniz; her acida ve kesik derinliginde serbeste hareket edebiliyor olmalı ve ne bicağa nede böcka bir parçaya degmemelidir.
b) Alt siperligin yayinin fonksiyonunu kontrl ediniz. Eger siperlik ve yay muntazam is gormuyorlarsa, kullanmadan once bakim gormeleri gerekir
c) Alt siperlik sadece "daldirma

kesim" vya "bileşik kesim" gibi özel kesimlerde el ile toplanmaldir. Gerı çekilebilen sap ile alt siperligi yükseltiniz ve.bzak malzemeye girdigianda alt siperlik serbest kalmaldir. Diger buttun kesimlerde alt siperlik otomatik olarak calismaldir. Tezgahta vya zeminde olabilir. Korunmamı bzak testereyi gerije yürtür, onüneçikan hersey kesebilir. Anahtarın birakilması ile bzagın durmasıarasindaki,—geçen zamana dikkat ediniz.
d) Testereyi tezgaha veya zemine koymadan once korumanin bicaigi kapattigini daima mugasahede edin. Korumasiz bicak, testerenin geri cikmasina sebep olabilecek yolda bulunanlari kesebilecektir. Svic birakildiktan sonra bicagin durmasi icin gerekli alan zamana dikkat edin.

DAIRESEL TESTERELER İçın ILAVE GÜVENLIK ÖNLEMLERİ

1. Daima bir toz maskesi, duyma koruması ve goz koruması giyin.
2. Sadece teknik özellikleri uygun olan ve önerilen testere büçakları kullanin.
3. Zimpara carklari kullanmayiniz..
4. Bicak cap(lar)ini isaretkere gore kullanin.

LAZERİNIZIN GÜVENLIK NOKTALARI

DIIKKAT! Bu talimatin butun hukumlerini okuyun. Asagidaki talimat hukumlere uyarken hata yapilacak olursa, elektrik carpmaları, yangin ve/veya agr yaralanmalara neden olunabilir. Ideride bakmak icin tum uyariları ve talimatlari saklayin.

Bu lazerler normalde anoptik tehlike sunmamakla birlikte iSina bakilmasi ani koreluge sebep olabilir. Dogrudan lazer iSinina bakmayin. lSina surekli olarak bakarsaniz tehlike olabilir, lutfen tum güvenlik durumlari ni msahe edin, kurllar asagidaki gibidir:

1. Lazer üreticinin talimatlarna gore kullanilmal ve bakim yapilmalidir.
2. Işini asla,is parçasi disinda bir kisiye veyanesneye yönelt Meyin.
3. Lazer işi.Before kisiye kasti yonlendirilmemelidir ve 0.25 saniyeden uzun sure kisinin gozuneogrututulmasina engel olunmaldir.
4. Lazer isinin yansitmayan dayanikl bir lazer isinina tutulduugundan emin olun ahsap veya kaba kaplamali yüeyler makul yüeylerdir. Parlak yansitan saç metal veya benzeri yüeyler lazer uygulamalaricin uygun degildir, bunun nedeni yansitici yüeylerin lazer isinini operatoreogrutoynlendirmesidir.
5. Lazer iinini farkli bir tur ile sarj emteyin. Onarim islemleri uretici firma veya yetkili temsilmisi tarafindan yapilmalir.
6. DIKKAT: Burada belirtilenin dinindaki kontrollerin vya ayarlarin kullanilmasi tehlikleri radyasyona maruz kalmaya sebep olabilir.

LAZERINIZIN GUVENLIK NOKTALARI

Bu araca takilan lazer cihazi maksimum 1mW donus ve 650 nm dalga boyu ile 2. siniftir.

LAZER RADYASYONU, IŞIGA BAKMAYIN

SEMBOLLER

Kullanici, yaralanma riskini azaltmak icin talimat kilavuzunu okumaldir

Uyari

Cift elektrik izolasyonu

Koruyucu gozluk takiniz

Kulaklik takiniz

Toz maskesi takiniz

Lazer radyasonyu

Isiiga bakmayin

SARJ ETME PROSEDÜR

NOT: Bu cihazi kullanmadan once luffen bu kullanim kilavuzunu dikkatle okuyunuz.

USULÜNE UYGUN KULLANIM:

Makine kerestenin, siki bir sekilde is parcasina baglanarak 51^ e kadar olan pah acilarinin yanı sira diz kosme cizgileri ile uzunlamasina ve carprazlamasina kesilmesi icin tasarlanmistir.

1. KESME DERINLIGI AYARI (Bkz. Sek A)

Derinlik ayar kolunu kaldirarak testere govdesini taban levhasindan yukari yukteltiniz. Skala yardimi ile kesim derinligini belirleyiniz, ve kolu bastirarak kilitleyiniz. Daima kendi kesme derinliginize 3 mm ekleyiniz, boyleceabicak malzemeninarasindan kesebilmeleridir.

2. KESME AÇISMIN AYARLANMASI (Bkz. Şek C1, C2)

Açı olçegovinir veşetmek icin alt plaka pah kili denti (6) saat yönünun aksi istikamette cevirir. Skalada (5) istediğiniz kesme aci ayarlanincaya kadar taban levhasini aletten uzaklastirin. Pah kili denti (6) saat yönunde cevirerek siki.

DAIRE TESTEREYI KULLANMA

1. AÇMA/KAPAMA ANAHTARI EMNIYETİ (Bkz C)

Kazara harekete gezemeye engel olmak icin anahtariniz kilitlenmistir. Once kilit dugmesine basarak aciniz (8) sonra acma/kapama anahtarina basiniz(1) ve kilit acma dugmesini serbest birakiniz. (8) Simdi kilit aclmiistir. Kilitlemek icin acma/kapama anahtarini serbest birakiniz. Dugmenin bir tarafindan kilit kapama dugmesine basabilirsiniz.

2. PARALEL KILAVUZ AYARI (Bkz. Sek D)

Secilen mesafede kenarda bulunan calisma parcasina parallel kesme yapmada kullanilmaktadir. Gerekli kesme mesafesini elde etmek icin parallel koruma kolunu her iki sabit kismda kaydirin ve yerine oturmasi icin vidayi sikin. Taban plakasin (3) her iki

tarafinda da kullanilabilir. Düz kesmeler icin, parallel koruma ölçegrì ile hizalamak üzere 0^ kilavuz isareti kullanin. 45^ eigimli kesimler icin, parallel kilavuz ölçegrì ile hizalamak icin 45^ kilavuz isareti kullanin.

ACIKLAMA: Birkac deneme kesmesi yapmak en iyi yoldur.

3. TESTERE BICAGININ TAKILMASI VE DEGIŞTİRLMESİ (Bkz. E, F, G)

• Aletin kende bir calisma yapmadan once akuyu cikarin.
  Testere biçagini takarken koruyucu eldiven kullanin. Testere biçagina temas yaralanma tehlikesi yaratir.
• Sadece bu kullanim klavuzunda belirtilen verilere sahip testere bicornin kullanin.
• Uç olarak hiçbir zaman taşlama diski kullanmayın.

Uc degistirmek icin alet govdesinin alin kismi uzerine yatirilmasinda yarar vardir.

SOKME

Mil kilitlme duğmesine(10)basin ve bu durumda tutun.

• Mil kilitleme Düğmesine(10)sadece testere bicağı dururken basın.

Somun anahtar (15) ilesciouscivatasini(20) gesetin. Dis flansikun (12). Alt consciousiperligini gerije yatirin (13) ve alt siperlik kaldirma kolu ile sikica tutun (16). Testere consciouslyokun (14).

TAKMA

Testere bicaigi ve takilacak butun parcalan temizleyin. Alt bica siperligini (13) gerije yatirin ve alt siperlik kaldirma kolu (16) ile sikica tutun. Testere bicaigi ic flansin (22) uzerine yerlestirin. Dis flansi (12) ve bicak civatasini (15) monte edin. Civatayi (20) pharmaktan daha fazla1/4 tur sikmak incin somun anahtarini (15) kullanin.

• Iç flansin (22) ve dis flansin (12) montaj konumlartin dinogrups olmasina dikkat edin.
• Montaj sirasinda dikkat edin: Dislerin kesme yönü (testere bicağı uzerindeki ok yönü) ile koruyucu kapak uzerindeki DONME YONU OKUNUN YONLER birbirini tutmalidir.

4. TOZ VE TALAS EMME (Bkz. Sek H)

Vakum adaptörünü (17) toz atma egzozu üzerine mandalla kilitlenene kadar oturtun. Ilavetenvakum adaptörünü (17) iki vidayla sabit siperlige tespit edin. Adaptoreogrudan uygun birvakum hortumu baglayin.

Emme adaptoru harici toz emmedonanim olmadan takili olmamalidir.

Aksi takdirde emme kanalinin tikanma tehlikesi vardir.

Emme performansinin daima optimal duzeyde kalabilmesi icin emme adaptorunu duzenli araliklarla temizleyin. Elektrik supurgesi islenen malzemeye uygun olmalidir.

5. ALYAN ANAHTARINI SAKLAMA (Bkz. I)

Daire testerenin arka kisminda alyan anahtari bulunmaktadir. Anahtari kullanilmadiğnda yerine koyun.

6. LAZER DESTEGI (Bkz.J)

UYARI: Isini asla is parcasi disinda bir kisiye veya nesneye yoneltmeyin. Lazer

ɪsini enerjisi insan gozüne karşi son derece
tehlikelidir. Lazeri açmak icin lazer açma/kapama
anahtarın (3) 'I' konumuna getirin. Lazer cihazi
bicak ile ayni dizlemde bir i sin-SAğlayabilir, budarbir cizgi uretmek icin is parcasina yansir.

Testere bicaigi hat ile kesmeyi hizalamak icin hatti izlemek uzere yonlendirilebilar. Duz kesme veya egimli kesmede islemi sirasinda daha hassas hareket edecektir.

Lazeri kapatmak icin lazer açma/kapama anahtarı (3) '0' konumuna getirin.

Motor yuvasinin onunde ve arkasinda kolayca erisileblen iki motor fircasi bulunmaktadir.

UYARI: Yaralanmalara sebep olmamak iin parcalari montaj yapmadan veya,

ayar yapmadan once veya parca degistirirken, depoya kaldirirken daima once aletin fisini prisden cekiniz. Bu tedbirler aletin yanlisi kla calismasina engel olur.

DIKKAT: Alet elden geleçirilirken

yedek parca kullaniniz.

1. Motor yuvasinin onunde ve arkasinda bulunan plastik firca kapaklarini bulunuz.

2. Vidal Kapaklari Çikariniz, Bunun Içın Düz Bir Tornavida Kullaniniz Geşetmek Içın Saat Yönünün Tersine Dondürünüz. Fazla Güç Uygulamayiniz, Bu Erisim Prizine Zarar Verebilir.

3. Gösterilen Şekilde Ki Fırçayı Sökünüz.
4. Yeni Motor Fıçasını Takınüz. Fırçatutacagını Tamamen Kaplamş Olmalidir
5. Erisim Kapağıni Yerleştiniz, Ve Düz Tornavida Ile Saat Yönunde Şkınliz

ALETLERİNZE iHTIMAM GÖSTERİNZ

Aletlerinizin daha iyi ve güvenlikli performans gostemeleri icin keskin ve temiz muhafaza

ediniz. Yaqlama ve aksesuar degişirmete talimatları takip ediniz. Alet kaboları muntazam olarak kontrl ediniz, hasarlı iseler yetkili servise tamir attiriniz Sizin elektrikl altinizin ilave yaga ve bakima İntiyacı yoktur. Aletinizin icinde servis

gerektiren aksam bulunmamaktadir. Aletinizi temizlerken asla su veya kimyasal

kullanmayiniz. Kuru ve temiz bir bez ile siliniz.

Elektrikli aletinizi daima kuru yerlerde

bulundurunuz. Butun kontroller tozdan korunmaliyerde yapilmaldir. Havalandirma yariklarinda kivilcimlar gorebilirsiniz. Bu normaldir ve aletinize zarar vermez

BAKIM

Herhangi bir ayarlama, servis veya bakim yapmadan once fişi prisden Çiakin.

Sizin elektrikli aletinizin ilave yaga ve bakima ihtiyaci yoktur. Aletinizin icinde servis gerektiren aksam bulunmamaktadir. Aletinizi temizlerken asla su veya kimyasal kullanmayiniz. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller tozdan uzak ortamda yapilmaldir.

Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak icin üretici, servis yetkilisi vya benzeri nitelikli kişiler tarafindandehyistirilmelidir

CEVREYI KORUMA

Kullanilamayacak duruma geler

elektrikli alelter diger ev cöpleri ile

birlikte atilmamalidir. Mumkun oldugu

ölcüde yeniden donusüm imkanlarindan yararlaniniz. Yeniden donusüm imkanları

hakkinda yerel makamlardan veya

perakendecinizden bilgi aliniz.

UYGUNLUK

BEYANNAMESI

Biz,

POSITEC Germany GmbH

Urunumuzun asagidaki Direktiflere uygun oldugunu benan ederiz, Urunun tarifi

WORX Lazerli yuvarlak testere

Tipi

Fonksiyonu Donen bir disli bıçak ile ceşitli malzemeleri Kesme

Asgidaki direktiflere uygundur:

2006/42/EC, 2004/108/EC, 2011/65/EU

Uyulmakta olan standartlar

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-5

Teknik dosyayi olusturmaya yetkili kisi,

Adi Russell Nicholson

Ilgi Positec Power Tools (Europe)Ltd,

POSITEC Kalite sorumlusu

1. KAEIΔΩMA ΔIAKONTH ΛEITOYPΓIΔ
2. ΔIAKONTHΣ ON/OFF AΣΦΑΛEIAΣ
3. ΣΥΞKEYH ΑΕΙZEP
4. ΠΡΣΟΕTH ΛΑΒΗ
5. BASE PLATE ANGLE SCALE
6. KAIIMAKA KAIIEH THE BAHE
7. NAPAAHHOZ OAHFOE
8. BA∑H
9. BIDA KAEIΔΩMATO Σ NAPAAHΛΟY OΔHΟY
10. ΠΑΗΚΤΡΟ MANΔΑΛΩΣΗΣ ABONA
11. NAPAAHHOO OAHRO
12. EΞΩTEPIKH ΦΑANTZA
13. ΠPOΣTATEYTIKO KATΩ ΛΕΠΙΔΑΣ
14. I K O^*
    15.MNOYΛONI ΛΕΠΙΔΑΣ
15. MOXΛΟΣ KATΩ ΠΝΟΦΥΑΚΤΗΡΑ
16. ΠΝΟΣΑΜΟΓΕΑΣΗ. ΕΚΟΥΠΑΣ
17. ONIZOEN MAANAKH AABH
18. KAIIMAKA BAOGOYKONH
19. RAAIKO KAEIAI
20. BAθΟΣ MOXΑΟΥ ΚΑΕΙΔΩΜΑTOΣ KONΗΣ
21. EΣΩTEPIKH ΦΛANTZA(Eικ G)

*Ev nepiIaumabovtai oTo baOIKo EgonlIoMo 6La Ta EApntmuTa Nou anEikoviOvtai n Neepivpapovtai.

TEXNIKE ΠΛHPOΦΟPIΕ

Turoc WX445 WX445.1 (4-xaapaktnpioos nxaivnpatoc,avinpoown.npioviu)
