KULLANIM KILAVUZU WX424.1 WORX

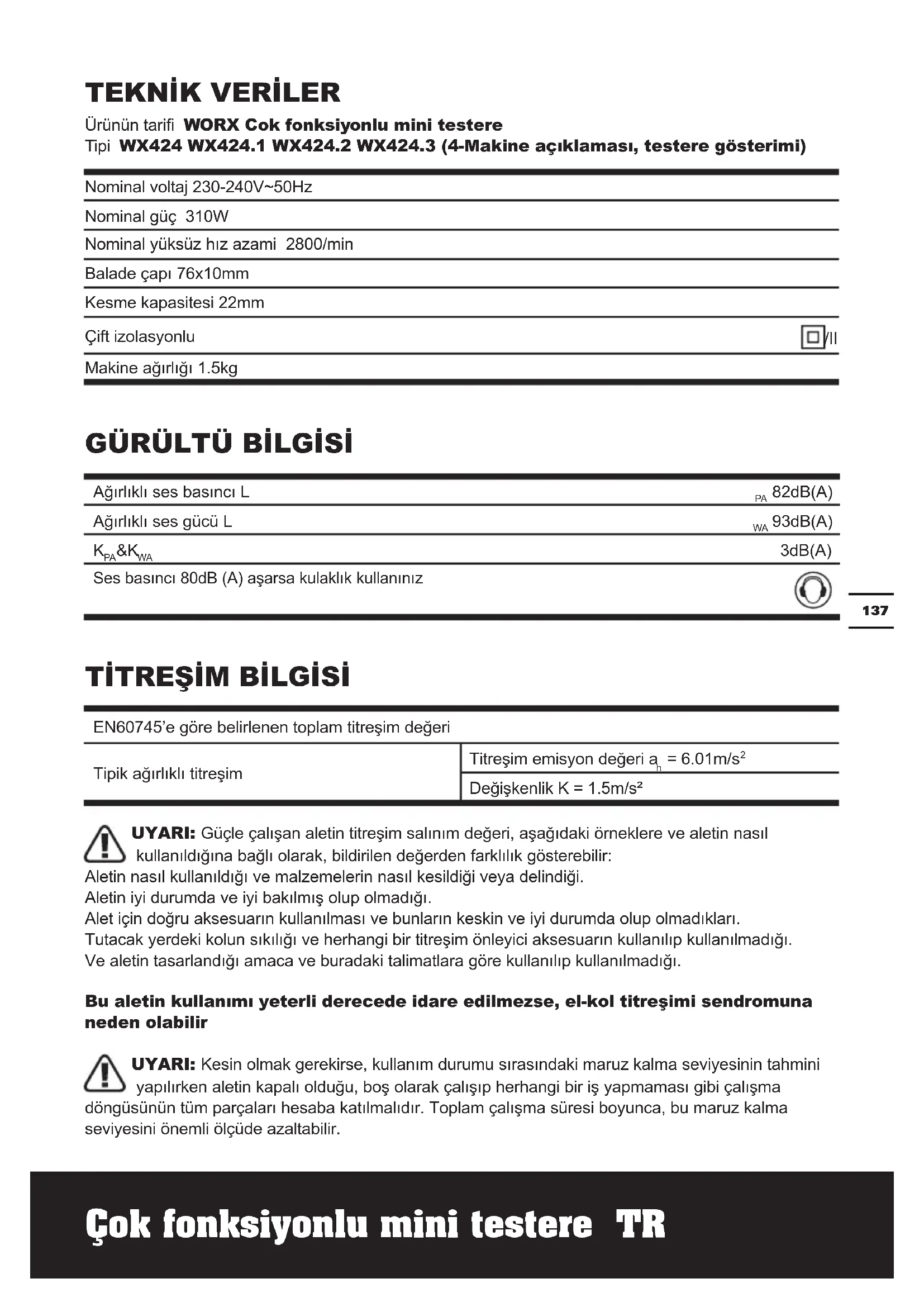

Urunun tarifi WORX Cok fonksiyonlu mini testere

Tipi WX424 WX424.1 WX424.2 WX424.3 (4-Makine açıklamasi, testere güsterimi)

Nominal voltaj 230-240V~50Hz

Nominal güç 310W

Nominal yüksüz ház azami 2800/min

Balade çapı 76x10mm

Kesme kapasitesi 22mm

Çift izolasyonlu

Makine ağırkı 1.5kg

GÜRÜLTÜ BILGISI

Ağırkılcı ses basınçı L	82dB(A)
Ağırkılcı sesGPCU L	93dB(A)WA
KPA&KWA	3dB(A)
Ses basınçı 80dB (A) aşarsa kulakkı kullanınüz

TITREŞIM BILGISİ

EN60745'e güre belirlenen toplam titreşimdehyeri
Tipik ağırkıktışim	Titreşim emisyondehyeri ah=6.01m/s2
	Değismanlik K = 1.5m/s2

UYARI: Gücle calisan aletin titresim salinim degeri, asagidaki orneklere ve aletin{nasil kullanildigina转载请 bilak, bildirilen degerden farklik gosterebilir:

Aletin{nasil kullanildigi ve malzemelerin{nasil kesildigi veya delindigi.

Aletin iyidurumda ve iyibakilmis olup olmadigi.

Alet icinogrui aksesuarin kullanilmasi ve bunlarin keskin ve iyidurumda olup olmadiklari.

Tutacak yerdeki kolun sikiliğ ve herhangi bir titresim onleyici aksesuarin kullanilip kullanilmadiğ.

Ve aletin tasarlandigi amaca ve buradaki talimatlara gore kullanilip kullanilmadiigi.

Bu aletin kullanimi yeterli derecede idare edilmezse, el-kol titreşimi sendromuna neden olabilir

UYARI: Kesin olmak gerekirse, kullanim durumu sirasindaki maruz kalma seviyesinin tahmini

yapilirken aletin kapali oldugu, boş olarak calisip herhangi bir is yapmaması gibi calisma

döngüsunünpectrum parçaları hesaba katilmalidir. Toplam calisma suresi boyunca, bu maruz kalma seviyesini onemli olçüde azaltabilir.

Çok fonksiyonlu mini testere TR

Titresime maruz kalma riskinizi indirmeye yardimci olmak.

HER ZAMAN keskin keskiler, matkap ve bıçaklar kullanin.

Bu alete talimatlara uygun olarak bakim yapin ve iyi yağlayin (uygun olarak yerlere)

Alet duzenli olarak kullanilacaksa, titresimi onleyici aksesuarlara yatirim yapin.

Aletleri 10^ ve alti isilarda kullanmaktan seksinin

Herhangi bir titresimi l aetin kullanimini bir kaç güne dagitmak icin is programinizi planlayin.

AKSESUARLAR

		WX424 WX424.1	WX424.2	WX424.3
VAC adaptörü		1 1 1
Çizilmaz taban开荒ı		1 1 1
İngiliz anahtarı		1 1 1
Paralel kilavuz		2 2 2
TTestere开荒ı	24T TCT ahçap kesmek	1 2 1
	44HSS genel开荒kıın	1 1 /
	50# elmas disk	1 1 /

Bütin Aksesuarlarinizi bu cihazi aldiginiz magazadan almanizi tavsiye ederiz. Tanimis markali iyi kalite aksesuar kullaniniz. Seceeginiz uçlar giriştiniz ile böglantildir. Daha fazla bilgi icin aksesuar paketini tetkik ediniz. Mağaza personeli size yardimci olacak ve onerilerini getireceklerdir.

COK FONKSIYONLU MINI TESTERE MATLABINIZ IÇIN ILAVE GÜVENLIK KÜRALLARI

1. Daima bir toz maskesi, duyma koruması ve goz koruması giyin.
2. Sadece teknik özellikleri uygun olan ve onerilen testere böçaklarini kullanin.
3. Testere buçakları ve malzemelere dokunmadan önce daima eldiven giyin. Testere buçaklari uygun olduğunda bir taşıyıci dentinabilir.
4. Potansiyel aşiı sinmayı engellemek yüz kabloyu tam olarak,açın.
5. Uzatma kablonuz gerektiğinde, elektrikli aletiniz icinDOGru amper degerine ve guvenilir elektrkli duruma sahip olugundan emin olmaniz gereklidir.
6. Sebeke besleme voltajin isletme degerlerinin bulundugu yazidaki deger ile ayni oldugundan emin olun.
7. Cok fonksiyonlu mini testere aletiniz elle kullanlan bir alettir, onu kettlemyin.
8. Kesmeden once kesme hattinda civi, vida vb olmadigini contro edin.
9. Ufak parçalari Çok fonksiyonlu mini testere ile kesmeyin. Mümkıncse, testere kullanı.
10. Kesim ilemlerini sadece buçak yönü asaği doitru iken yapın, asla yukari veya yana bakarken yapmayın.
11. Biçak hizi testerenin yük yokken ki hizinin üzerinde olmadigi surece biçaki kullanmayin.
    12.Koruma sistemi asla cikarmayin. Koruma sistemi doitru calismadiginda testereyi asla kullanmayin.
12. Hareket halindeki korumayi açikken asla kilitlemeyin. Koruma rahatça hareket etmelidir. Görünmeyen elektrik kabolari ve hatlari olabileşinden duvarlari, zeminleri ve tavanlari daima kontrol edin.
13. Uzun calisma surelerinin ardindan, harici metal parcalar ve aksesuarlar isinabilir.
14. Asbestli malzeme kesmeyiniz.
15. Açaç govdererini veya kutukleri kesmek ici Cok fonksiyonlu mini testere kullanmayin.
16. Zimpara carklari kullanmayiniz.

GENEL GÜVENLIK TALIMAT

UYARI!

1. Ellerinizi kesim alanindan ve bıçaktan uzak tutun. Düz erinizi

yardimci tutamakta veya motor govdesinde tutun. Her iki eliniz de testederen tutuyorsa,abicak tarafindan kesilmeyebilir.

1. Is parcasinin alte gitmeyin. Koruma, is parcasinin altenda iken sizi koruyamaz.
2. Kesme derinligini parcanin kalinligina gore ayarlayiniz. Bir disten az iseparcanin aktindan gorenmelidir.
3. Kesilen parçayı elle tutmayınüz, bacaginişin üstüne koymayınüz. Parçayı saglam bir platforma tutturunuz. lsi desteklemek onemlidir, vucudun öğeleri asgari sekilde karşi kalırlar. Biçagini kasilmasi veya kontrolden Çikması asgariye indirilir.
4. Yarma isi yaparken yarma citi veya diz kenar kilavuzu kullaniniz. Bu kesme hassasiyetini iyileşirir seksak kasmalarini azaltir.
5. Daima dingil deliklerine uygunDOGRU OLcudeki ve sekildeki buçaklari kullaniniz.Testere donanimina uymayan buçaklar eksantrik hareket eder ve kontrolden cikar.
6. Asla hasarl veyaogrdu olmayan biçak rondelaları veya civatalari kullanmayiniz. Biçak rondelaları ve civata özel olarak testereniz icin tasarlanmistr, optimum performans ve calisma emniyeti saglarlar.

TÜM TESTERELER IÇIN GÜVENLIK TALIMATLARI VE OPERATORUN GERİ TEPMEYE KARŞİ KORUNMASİ:

• Geri tepme durumu sikişan, firlayan vya yanlş hizalanan testere bicağina karşı verilen ani tepki olup kontrolsüz testerenin kalkmasina ve is parcasindan operatore.Doğru firlamasina sebep olur;
• Bıçak sikişificanta veya firladigianda, bıçak durur ve motor reaksiyonu uniteyi hizl sekilde operatore.Doğru surer;
• Bićak kesme İslemi sirasinda seksülür ya da yanlış hizalanırsa, bicağın arka konarindaki disler ahşabin üst yüzeyine girerek bicağın yerinden çikarak operatörde.Doğru firlamasina sebep olabilir.

GERI TEPME TESTERENIN YANLIS
KULLANILMASI VE/VEYA YANLIS
ÇALISTIRILMASI SONUCUNDA OLUSUR
VE AŞAGIDA BELIRTILEN DOGRU

TEDBIRLER YERINE GETIRILEREK BUTÜR DURUMLARDAN KACINILABILIR.

1. Her iki elinizi de testerenin üzerine yerleştrerek seksilde tutun ve geri tepme kuvvetlerine karsi kollarinizi yerleştinir. Gövdenizibiçgün her hangi bir tarafina konumlandirin, ama biçak ile ayni hizada tutmayin. Geri tepme testerenin geri ziplamasina sebep olabilir, fakat geri tepme kuvvetleridoğanTedbirler alindigianda operatör tarafindan kontrol edilebilir.
2. Bıçak körleştinnde veya herhangi bir sebepe kesme ilemi engellendigiinde, tetigi birakin ve bıçak tamamen duruncaya kadar testereyikestiginiz malzemede hareketsizbirakin.Biçak hareket halindeyken testereyi asla is parcasindan cikarmaya veya cekmeye calismayin,aksi halde geri tepebilir. Biçain körlesmesini ortadan kaldirmak icin sorusturun ve duzelti ciilemleri yerine getirin.
3. Testereyi is parcasinda yeniden baslatirken testere bicaagini keseceginiz yerde ortalayin ve testere dislerinin malzemeye takilmadigiin contro edin. Testere bicaigi korlesiyorsa, testere yeniden baslatildiginda istemeden ilerleyebilir vya geri tepebilir.
4. Bićak sikişmasini ve geri tepmesini en aza indirgemek icin BUYuk panelleri destekler. Buyuk paneller kendi agrilijklariALTHinda bukulme egilimi gosterir. Panelin alta her iki taraftan da kesme hattinin ve panel kenarlarin yakinindan destek yerleştilmelidir.
5. Kör veya hasarl biçaklari kullanmayin. Keskinleşirilmeyen veya yanı ayarlanan biçaklar kesme yerini daraltir ve aşır sürtinme, biçak körlesmesi ve geri tepmeye sebeb olur.
6. Kesme yapmadan onceabic derinligi ve egim ayarlama kilitleme kollari siki ve saglam olmalidir. Keserkenabic ayari kayarsa,korlesme veya geri tepme durumuna sebep olabilir.
7. Mevcut duvarlarda veya diger kör alanlarda "derin kesme" islemi yaparken ekstra özen gosterin. Çıkinti yüzak geri tepmeye sebebilecek nesneleri kesebilir.

DAHILI SARKAC KORUMA BULUNAN ELEKTRIKLI TESTERE GUVENLIK TALIMATI

1. Her kullanimdan sonra alt siperligin duzgün sekilde kapanmakta oldugunu kontrl ediniz. Eger siperlik serbeste hareket etmezse ve derhal kapanmiyorsa testereyi hareket etirmeyiniz. Testere kaza ile duşecek olursa, alt siperlik egrilebilir. Bu durumda geri sekilebilen sap ile siperligi yükseltiniz ve kontrl ediniz; her açida ve kesik derinliginde serbeste hareket edebiliyor olmalı ve ne bicağa nede böcka bir parçaya degmeleridir.
2. Alt siperligin yayinin fonksiyonunu kontrl ediniz. Eger siperlik ve yay muntazam is gormuyorlarsa, kullanmadan once bakim gormeleri gerekir
3. Temin ederken "dalma performans o testere kilavuz plaka kayma olmaz "kes zaman buçak konik ayarini 90° degildir. Blade degişen yana neden olacaktir baglayici ve olasi kotü bir sonuc.
4. Testereyi tezgaha veya zemine koymadan once korumanin bicaigi kapattigini daima muisahede edin. Korumasiz bicak, testerenin geri cikmasina sebep olabilecek yolda bulunanlari kesebinecektir. Svic birakildiktan sonra bicaigi durmasi icin gerekli olan zamana dikkat edin.

LAZERİNIZIN GÜVENLIK NOKTALARI

DIIKKAT! Bu talimatin butun hukumlerini okuyun. Asaigidaki talimat hukumlerine uyarken hata yapilacak olursa, elektrik carmalar yangin ve/veya agir yaralanmalar neden olunabilir. Ideride bakmak icin tum uyarilari ve talimatlari saklayin.

Bu lazerler normalde anoptik tehlike sunmamakla birlikte isina bakilmasi ani körlüge sebep olabilir. Doğrudan lazer isinina bakmayin. Isina surekli olarak bakarsaniz tehlike olabilir, lüften üm Güvenlik durumlarin:i muşahepe edin, kurallar asağidaki gibidir:

1. Lazer üreticinin talimatlarna gore

kullanilmali ve bakim yapilmalidir.

1. Işini asla ile parçasi dhe bir kisiye veya nesneye yönelt Meyin.
2. Lazer işini seksa bir kisiye kasten yönlendirilmemelidir ve 0.25 saniyeden uzun sure kisinin gozünedoğan tutulmasina engel olunmaldir.
3. Lazer isininin yansitmayan dayanikl bir lazer isinina tutulduugundan emin olun ahsap veya kaba kaplamaliyüzeyler makul yüzeylerdir.Parlak yansitan sac metal veya benzeri yuzeyler lazer uygulamalaricin uygun degildir, bunun nedeni yansitici yuzeylerin lazer isini operatoreogrutoynlendirmesidir.
4. Lazer işinini farkl bir Tür ile Şarj emteyin. Onarim ilemleri uretici firma veya yetkili temsilcisi tarafindan yapilmaldir.
5. DIKKAT: Burada belirtilenlerin disindaki kontrollerin veya ayarlarin kullanilmasi tehligi radyasyona maruz kalmaya sebeb olabilir.

LAZERİNIZIN GÜVENLIK NOKTALARI Bu araca takilan lazer cihazı maksimum 1mWDONUSVE650nmdalga boyu ile 2. sinificantir.

LAZER RADYASYONU, IŞIGA BAKMAYIN

SEMBOLLER

Kullanici, yaralanma riskini azaltmak icin talimat kilavuzunu okumaldir

Uyari

Gift elektrik izolasyonu

Koruyucu gozluk takiniz

Kulaklik takiniz

Toz maskesi takiniz

Kullanilamayacak duruma gelen elektrikli alelter diger ev copeni ile birlikte atilmamalidir. Mumkun oldugu olcude yeniden donusim imkanlarindan yararlaniiz. Yeniden donusum imkanlari hakinda yerel makamlardan vya perakendecinizden bilgi aliniz.

Lazer radyasyonu

Isiiga bakmayin

SARJ ETME PROSEDÜR

NOT: Bu cihazi kullanmadan once lufen bu kullanim kilavuzunu dikkatle okuyunuz.

USULÜNE UYGUN KULLANIM:

Makine diz kesme hatlari ile keresteyi, aluminyum, PVC boru ve karo vb. ni is parcasi uzerine iyice dayayarak boyuna ve enlemesine keskem uzere tasarlanmistir.

1. TESTERE BICAGININ TAKILMASI VE DEGIŞTİRLMESİ (Bkz. Şek A)

UYARI: Testere biçagini takarken koruyucu eldiven kullanin.

Testere bicağina temas yaralanma tehlikesi yaratir.

UYARI: Bu alet kullanimdan sonra oldukça sicut olur. Biçaklari

değistirmeden once testere, bóçak ve bóçak ipi mengene vidasinin soguk olduğundan emin olun.

a. Testereyi fisteng cekin.

UYARI: Aletin kende bir calisma yapmadan once akuyu

cikarin.

b. Aletle birlikte gelen iki onaltilik anahtarlari kullanarak buçak ig mengene vidasini gevşetin. Bir anahtari buçak igi mengene vidasina, digerini ig tertibatin in arkasina yerleştin. (Bkz. Sek A)
c. Diger anahtari hareketsiz tutarken mengene vidasindaki anahtari saat yonunde dondurun.
d. Vidayi ve disaridaki "D" rondelasini cikartin. (Bkz. Sek B)
e. Kesme derinligi olusunu en fazla 22 mm derinlik olarak ayarlayin. Ana yapinin aktindaki bicaigi aciga cikarmak icin biçak serbest birakma kolunu cekin ve ana yapiyi parmak kaldirma braketiyle kaldirin.
f. Biçageldivenli elinizletutun ve alt kismdaki biçak yuvasindan biçagicikartin veya takin.
g. Yeni testere agzini altiktaki biçak yuvasi yoluyla, karşisindaki iğ saftina yerleşirin.

NOT: Bicaagin disleri resimde gosterildigi gibi testerenin onunde yukariogrubakmalidir (Bkz. Sek B).

NOT: Biçak üzerinde gosterilen uyari kopyası ve Biçak Döndürme Oku,

gorulebilmesi adina disari dokru calistiran kisiye bakmaldir. (Bkz. Sek C).

h. "D" rondelasini degistirin.

i. lg vidasini degistirin ve saat yonunun tersiyonde elle sikin.
j. lig mengene vidasini güzelce sikmak icin iki onaltilik anahtari kullanin.
k. iki onaltilik anahtari tekarr cantaya koyun.

NOT: “D” rondelasınin İgin diz tarafina oturmasına izin vermek ilen ASLA çok kalın birkıç kullanmayın.

2. KESME DERINLIGI AYARI (Bkz. Sek D)

NOT: Her zaman.Doğru.Beforederinlik ayarini kullanin.Tümkesimler icin.Doğru.Beforederinlik ayari,kesilmekteolanmalzemenin6mmaltindan fazla olmamalidir.Daha fazla derinlige izin vermek geri tepme sansini artirirve kesimin kotu olmasina neden olur.Testerenizde,artirilmis Kesim-Derinligihassasligi saglayankesmederinligi olcusu bulunur.Kesik Derinligi olcegi ust Beforekorumasininust kisminda bulunur(Bkz. SekD).

Tavsiye ettiğimiz kesim derinligi:

	Kesme kapasitesi, azami kalınlik:
Tahta 0-22mm
Alüminyum 0-3mm
PVC 0-12mm
Fayans 0-8mm

BIÇAK DERİNLİKİNİ AYARLAMAK)içın (Bkz.Şek E1,E2)

Istenilen kesim derinligini belirleyin. Kesim Derinligi ve Kesim Uzunluğu Gösterge Ayarlayı / Kilit kolunu serbest birakin. Kesim-Derinligi goftergesini istenilen kesim derinligine kayırın. Kesim-Derinligi ayarlayı / kilit kolunu asağiDOGRU kilitleyin. Kesim goftergesinin uzunluğu (BkZ. Sek D) kesimin nerede baslayacagini, nerede biteceşini bilmeniz gerektigiinde, eldeki parcanin ortasina (veya icine) dalmak veya cep kosimi yapmak icin idealdir. Bu Özellik, seçili olanabicn derinligine baglı olarak, bicagin eldeki malzemenin neresine gireceşini gormenizi saglar. Bu kesme islemini daha iyi anlamak icin her zaman hurda bir parca üzerinde pratik yapin. Seçili kesme derinligi simdi ayarlandi. Testere

bicagiele alcaltildiginda (Bkz. Sek Ka, Kb), bicak segili derinlikte tabanin alte olacaktir.

3. 3-KONUMLU KOLU AYARLAMA (Bkz. Sek F)

Testerenizde 3 farkli kesme açına ayarlanabilen, yumusak tutuşa sahip bir kol / motor mahfazasi bulunur, 0^ 15^ ve 30^ . Bu Özellik Çeşitli uygulamalarda daha etkili kesme açilari ve(Maximum kontrl,) fazladan tutuş konforu)...

Kolu bir elle tutun ve kolu ayarlamak icin serbest birakirken kol ayarlama tuşunu "İCE".Doğru basin.3 farkl konumu bulmak icin (Bkz. Sek F) kol ileri veya geri hareket ettirin. Kol 3 konumdan 1'ine geldigiinde, ayarlama dugmesi disari dokru firlar ve kol yerine sikica oturur. Kol u ayarlarken, duggmenin disariya cikmis oldugundan ve kolun yerine sikica oturdugundan her zaman emin olun. Kol hala ileri veya geri hareket ediyorsa, kol yerine guvenle oturuncaya kadar islemi tekrar edin.

UYARI:Kol kilitli konumda\ değilse ve halen ileri geri hareket\ edebiliyorsa, testereyi calıstirmayın.\ Kolu 3 kesme konumundan 1'ine\ kilitleyememe durumunda, testerenin\ kontrolü kaybedilebilir ve ciddi\ yaralanmalar olabilir.

Tetak Düğmesini etkinleşirip testereyi "AÇİK"
hale getirmek icin, isaret ve orta parmaklarını
kalip halindeki parmakla kavranan tetik güvenligi
serbest birakma Düğmesine yerleşirin, dhe
iki parmagi da tetik denetim koluna koyun
(Bkz. Şek G). Parmakla kavranan seyi yerine
"oturana" kadar geriçkin, sonra testereyi acmak
icin tetikleme denetim koluna basmayi birakin.
Testereyi durdurmak icin, tetik denetim kolunu
tutmayi birakin, parmakla kavranan güvenlik
serbest birakma Düğmesi "KAPALI" konuma
geçecktir.

5. ISIGI OZELLIGINI VE LED ISIKLARINI KULLANMA (Bkz. Sek H, I)

! UYARI: lşini asla is parçasi disinda bir kisiye vya nesneye yönelt Meyin. Lazer lşigni sadece testere eldeki is üzerindeyken acın.

Yuvarlak testerenizde dahili lazer isigi bulunmaktadir. Lazer isigi dugmesini etkinlestirmek icin, testere bir guc kaynagina takilmis olmalidir.

a. Testere is üzerine gelmeden once lazer işgün açmayin.
b. Eldeki is uzerindeki kesim cizgisini isaretleyin.
c. Kesme açisini ve kesme derinligini ihtiyaçduyuldugu sekilde ayarlayin.
d. Testereyi prize takin ve lazeri açmak icin lazer Düğmesini ileridoğan itin.
e. Kesmeyi bitirdiginizde, daima lazer 1siginikapatn.
f. Daire testerenizde keserken daha iyi gormek icin dahili bir calisma isigi bulunmaktadir. LED calisma isigini acmak icin, testere prizetakilmis olmalidir. Dugmeyi kapali'dan LED'e getirin.

6. KESIME BAŞLAMA (Bkz. Şek J,K,L1,L2)

a) Elinizdeki materyali kurup sabitleyin ve kesmehattinizisareletleyin.
b) Testere üzerindeki kolu kesme uygulamaniz icin istenilen aciya getirin.
c) Kesim-Derinligini ayarlayin (karilik gelen Kesme-Uzunluğuyla).
d) Testerenin tabanin onunu, saglamca destekleni is parcasinin on kenarina konumlandirin. Tabanin onundeki uçgen savakin ortasini kesme hattiyla hizalayin (Bkz. Sek J).
e) Bicak koruyucu serbest birakma kolunu, tabanin arkasindaki parmakla kaldiran braketitutarken elle serbest birakin (Bkz. Sek Ka, Kb)testerenin kolunu ve biçagini seçili derinlige alçaltɪn.

Biçagin üzerinde calişilan malzemeyetemas etmediginden emin olmak.

f) iki el kol üzerindeyken, testereyi acmak icin denetim kolu duğmesini asaşi cekerken baslaticinin kalipli parmakla kavranan güvenlik serbest birakiciyi "gerije.Doğru" sikin.
g) Eldeki malzemeye girip, kesime baslamadan once biçagın tam haha ulasmasini bekleyin.
h) Testereyi asaigi dogrubastirin, testerenin bicaigini eldeki malzemeye yavaça iterken tabanin onunu eldeki malzemeye diz gelecek sekilde tutun (Bkz. Sek Kc).
i) Testereyi kesim hatti boyunca dikkatle

gezdirin. Kesim sirasinda biçagltek bir yere baglɪ kɪlmayin, testereyi biçagln yorulmayacagi bir hizla ileriogrulu itin. Kesim tamamlandɪɡnda, tetik emniyet serbest birakma aygɪnti ve kanatli kesiciyi serbest birakn ve biçagntamamen durmasini bekleyin. Biçak hareket ederken testereyi ve biçaglüzerinde calisilan malzemeden ayirmayin. Bu kesiminize zarar verebilir, geri tepmeye, kontrl kaybina neden olabilir ve ciddi yaralanmalara yol acabilir.

j) Bıçak ve testere üzerinde calişilan malzemeden temizlendigiinde ve seksartildigiinda (Bkz. Şek Kf), alt bıçak koruyucu ve taban otomatik olarak aşağı.Doğru acilabilecek, ve bıçak koruyucu serbest birakma kolu üst bıçak koruyucuyu hareketeGPCIRIP, bıçaki tabanin üzerinde kilitleyecekir (Bkz. Şek Kg).

L2'deki gibi konumlanns sekilde

ASLA kullanmayin.

7. CAPRAZ KESİMLER VE YIRTIK KESİMLER YAPMA (Bkz. Şek M1, M2)

a) Testerenizi her zaman elleriniz匐ru konumda olacak sekilde kullanin (Bkz. Sek M1, M2).

UYARI:Testereyle kesimi daha gunvenli ve kolay hale getirmek

içın her zaman testereyi control altinda tutun. Testerenin kontrolünnc kaybolması bir kazaya sebep olarak olası yaralanmalarafa yol açabilir.

b) Capraz veya yirtik kesimler yaparken, kesme hattinizi testere tabaninin onunde bulunan uçgen savakin ortasıyla hizalayin (Bkz. Sek J).
c) Bicaklarin kalinligi farklilik gosterreichigi icin, biçagın net bir kesime izin vermesi icin biçagın kilavuzdan ne kadar dengelenmesi gerektigine karar vermek icin kilavuz boyunca hurda malzeme üzerinde bir deneme kesimi yapin.
b) Capraz veya yirtik kesimler yaparken, kesme hattinizi testere tabaninin onunde bulunan uçgen savakin ortasıyla hizalayin (Bkz. Sek J).
c) Bicaklarin kalinligi farklilik gosterreichigi icin, biçagın net bir kesime izin vermesi icin biçagın kilavuzdan ne kadar dengelenmesi gerektigine karar vermek icin kilavuz boyunca hurda malzeme üzerinde bir deneme kesimi yapin.

Yirtik kesimler yapma (Bkz. Şek M2)

Testerenizle uzun veya genis yirtik kesimler yaparken her zaman bir kilavuz kullanin. Düz bir kenar kullanabilir (ayri satilir), veya testerenizle birlikte gelen kenar kilavuzunu kullanabilirsiniz.

8. DÜZ BIR KENARLA KESME (Bkz. Şek M1)

Is malzemenize duz bir kenar ketetleyerek etkili bir yirtma kesimi yapabilirsiniz.

a) Testere tabaninin kenar kosesinin konumunu isaretleyin (kesme platformu) ve sonra diz kenari (ayri olarak satil) isaret uzerine, kesme hattina paralleolarak gvenli sekilde ketetleyin.
b) Keserken, testerenin tabanini is malzemesi uzerindeki diz koseye dokru tutun.
c) Her zaman biçagin tam hiza ulasmasini bekleyin, sonra testereyi dikkatle is malzemesine dokru yönlendirin. Biçagı kesim sirasinda tek yerde tutmayin. Biçagı;cok zorlamayacak hizda ileri dokru itin.

9. KENAR KILAVUZUNU TAKIP

KULLANMA (Bkz. Šek N1,N2,N3)

Testereniz kilavuz kenarinda 7-inç uzunluğunda olan bir kenar kilavuzuyla gelmektedir. İs malzemesi üzerinde kesim yuparken net ve paralel kesimler yapmanı salık. Testerenin tabanı takilir. Kenar kulavuzunun kolu, kesiminizi kolaylaşirmak icin her iki tarafan, 0 ila 7 inç olarak ¼-inç artışlari seksinde ve 10-mm artışlarla 1 ila 18 santimetre olarak isaretlidir. İs malzemesinin kenarinda yırkı veya capraz kesimlerde kilavuzluk yapmak icin kenar kilavuzu, kilavuz kenari aşağıDOGRU sekildeyken kullanilabilelir. (Bkz. ŞEK N2), veya icç kesimler icin duvara kilavuzluk yapmak adina yukari dondürulebilir (Bkz. ŞEK N3).

a) Kenar kilavuzunu, kol testere tababinin onundeki takma yuvalarina oturacak sekilde kaydirin (Bkz. Sek N1), ve tutucu vidayi gevsetin.
b) Kenar kilavuzu istenilen kesme uzunluguna ayarlayin.
c) Kenar kilavuzu tutma vidasini sikin(20).
d) Kesiminizi yapmadan once is malzemesini güvenli sekilde ketetleyip destekleyin.
e) Kenar kilavuzunu is malzemesinin kenarina dokru sikica (Bkz. Sek N2), veya duvara dokru yerleşirin (Bkz. Sek S3). Bunu yapmak bicaigi sikistirmadanGPCEKbirkesim yapmanizisaglar.
f) Is malzemesinin kilavuz kenarinin, vya duvarin diz oldugundan emin olun, boyleced diz bir kesim yapabilirsiniz (Bkz. Sek N2,N3).
g) Her zaman biçagin tam hiza ulasmasini bekleyin, sonra testereyi dikkatle is malzemesine.Doğru yönlendirin. Biçagı kesim

içın her zaman testereyi control altinda tutun. Testerenin kontrolünkıbolması bir kazaya sebep olarak olası yarıalanmalarafa yol açabilir.

Testerenizle uzun veya genis yirtik kesimler yaparken her zaman bir kilavuz kullanin. Düz bir kenar kullanabilir (ayri satilir), veya testerenizle birlikte gelen kenar kilavuzunu kullanabilirsiniz.

8. DÜZ BIR KENARLA KESME (Bkz. Şek M1)

Is malzemenize duz bir kenar ketetleyerek etkili bir yirtma kesimi yapabilirsiniz.

sirasinda tek yerde tutmayin. Biçaglçok zorlamayacak hizda ileri dokru itin.

10. DALMA VEYA CEP KESİMI (Bkz. Şek Oa, Ob, Oc) Sert bir taban yüzeyi kesme

Bu testerenin en buyuk faydalarindan birisi is malzemesinin ortasina veya ic kisminaogrudan kesikler atabilme, alt yuzey, diq kaplama, panelle susleme, serbest ahsap, alt yuzeyin uzerine takilan laminet dose me gibi sert alt yuzeyleriogrudan kesmeyi saglar.

a) Yüzey üzerindeki kesilecek kesimhattı isaretleyin.
b) Kesilecek olan malzemenin kalinligina kesimderinligi ayarlama (alt doseme, di kaplama, lamenet doseme, vs.)
c) Kesik Uzunluğu rehberini kullanarak is malzemesi üzerindeki testere tabanini isaretinizle hizalayin (konumu) (böylece baslangı noktaniz Kesim-Derinligi ayarina denk gelen isaretle aynı hizada olur (Bkz. Sek. D).
d) Tetik emniyet serbest birakma kolunu ve denetim kolu dugmelerini etkinleşirin, ve testereyi "Açın".
e) Bicagin tam hiza ulasmasini saglayin.
f) Biçak koruyucu serbest birakma kolunu, tabanın arkasindaki parmakla kaldiran braketitutarken elle serbest birakin (Bkz. Sek Oa).
g) A. Biçàgi yavaça is malzemesineogrualçaltin.

B. Testerenin altindaki kesim uzunluğu kılıvuzu ileri derinlik,isaretlemesi is malzemeniz üzerindeki kesim sonu,isaretyle eslesene kadar testereyi kesim hatti boyuncadikkatle yönlendirin. (Kesim sirasinda bicaigi tek bir yere bagli kilmayin, testereyi bicaigi yorulmayacaigi bir hizla ileri dokru itin.)

C. Kesim tamamlandında, tetik emniyet serbest birakma aygün ve kanatlı kesiciyi serbest birakin ve yüzgün tamamen durması bekleyin.icalsılan malzemeden ayirmayin. Bu kasiminize zarar verebilir, geri tepmeye, kontrol kaybina neden olabilir ve ciddi yaralanmalara yol acabilitir.

h). Bicak ve testere üzerinde calisilan malzemeden temizlendiginde ve cikartildiginda, alt bicak koruyucu ve taban

otomatik olarak asaigi dokru acilabilecek, ve bicap koruyucu serbest birakma kolu ust bicap koruyucuyu hareketeGPCIRIP,bicaigi tabanin uzerinde kilitleyecektir.

11. TESTERE TOZUNUN TEMIZLENMESİ (Bkz. Şek Q)

Testereniz, testere uzerindeki dahili toz boşaltma yuvasına takilan hortum adaptor tupü icermektedir (Bkz. Şek Q). Bu adaptor 6 mm hortum adaptor üyyle islak/kuru bir supürge hortumuna, islak / kuru bir supürgeye takilabilir (hepsi ayrisatilir). Bu kesme bölgesinden tozlari, ufak parçaları ve kalntlari temizlemeye yardimci olur.

12. CIZILMEZ TABAN KAPAGI (Bkz. Sek R)

Testereniz cizilmeyen bir taban kaplamasi icerir. Vinil, plastik, fibercam, laminer doseme gibi nazik yüzeylere (kaplamalara) sahip ya da testere uzerindeki celik tabanla kolaylikc czilebilecek veya hurdaya done bilecek materyalleri keserken testerenizin alta takin.

ALETINIZ iCIN CALISMA IPUCLARI

Aletlerinizin daha iyi ve güvenlikli performans gõstermeleri icin keskin ve temiz muhafaza ediniz. Yaqlama ve aksesuar degistirme talimatlari nı takip ediniz. Alet kabolarini muntazam olarak kontrol ediniz, hasarl iseler yetkili servise tamir attiriniz Sizin elektriki aletinizin ilave yaga ve bakima İhtiyacı yoktur. Aletinizin icinde servis gerektiren aksam bulunmamaktadir. Aletinizi temizlerken asla su veya kimiyasal kullanmayiniz. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerderde bulundurunuz. Būtün kontroller tozdan korunmali yerde yapilmalidir. Havalandirma yarıklarinda kivlçimlar gorebilirsiniz. Bu normaldir ve aletinize zarar vermez.

BAKIM

Herhangi bir ayarlama, servis vya bakim yapmadan once fişi prisden cikarin.

Sizin elektrikli aletinizin ilave yaga ve bakimahtiyaci yoktur. Aletinizin icinde servis gerektiren

aksam bulunmamaktadir. Aletinizi temizlerken asla su veya kimyasal kullanmayiniz. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller tozdan uzak ortamda yapilmaldir. Besleme kablosu hasarGORurse tehlikeli bir duruma sebep olmamak icin uretici, servis yetkilisi veya benzeri nitelikli kisher tarafindan degistirilmelidir.

CEVREYI KORUMA

Kullanilamayacak duruma gelen elektrikli aletleri diger ev copleri ile birlikte atilmamalir. Mumkun olugu olüde

yeniden donusum imkanlarindan yararlaniniz. Yeniden donusum imkanlari hakkinda yerel makamlardan veya perakendecinizden bilgi aliniz.

UYGUNLUK BEYANNAMESI

Urunumuzun asagidaki direktiflere uygun oldugunu bylan eriz,
Urunun tarifi WORX Cok fonksiyonlu mini testere
Tipi WX424 WX424.1 WX424.2 WX424.3 (4-Makine açiklamasi, testere gosterimi) Fonksiyonu Donen bir disli buçak ile ceşitli malzemeleri kesme

Aşaqidaki direktiflere uygundur: Makine direktifi 2006/42/EC Elektromanyetik uygunluk direktifi 2004/108/EC RoHS direktifi 2011/65/EU

Uyulmakta olan standartlar EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 EN 847-1

Teknik dosyayi olusturmaya yetkili kisi, Adi Russell Nicholson Ilgi Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2012/10/22
Leo Yue
POSITEC Kalite sorumlusu
